| MERCEDES BENZ - ORDEN DE ENCENDIDO - FIRING ORDER - Motores de: 4, 5, 6, 8 y 12 Cilindros |
MERCEDES BENZ - Motores: 4, 5, 6, 8 y 12 cil. - Orden de encendido - Firing order - |
|
A continuacion presentamos una recopilacion de esquemas relacionados al orden de
encendido de motores alojados en vehiculos de la marca: MERCEDES BENZ Recomendamos; que al hacer cambio de bujias, lo hagan de 1 en 1; asi evitara confusion en las respectivas conexiones. |
|
En los casos que usen distribuidor, observe la
flecha que indica el sentido de giro del rotor; eso indica la direccion de
la secuencia de orden de encendido. Los motores equipados con sistema [DIS].. No ocupan el componente llamado distribuidor. Para efectos de distribuir la chispa, se ha incorporado un sistema que incluye un conjunto de bobinas, las cuales apoyados en modulos, sensores etc. generan el alto voltaje que trasladan a las bujias. En algunos modelos se usa una bobina para dos bujias y otros ocupan una bobina para cada bujia. El tiempo de encendido es controlado directamente; por la ECM, [Modulo de Control Computarizado del vehiculo]. El orden de encendido, solo ocupa ordenar los cables conectores en los numeros de cilindro que indican las bobinas. [Excepto las bobinas colocadas en cada cilindro]. |
| Mercedes Benz - Orden de Encendido [firing Order] Motores: 4, 5, 6, 8 y 12 Cil |
![Mercedes Benz : Motores 2.2L y 2.3L - Orden de encendido [firing order]](Mercedesboe/oemercedesb001.jpg) |
| Mercedes Benz - Motores: 2.2L y 2.3L |
![Mercedes Benz : 190E - 2.3L - Orden de encendido [firing order]](Mercedesboe/oemercedesb019.jpg) |
| Mercedes Benz: 190E - 2.3L |
![Mercedes Benz : SLK230 2.3L - Orden de encendido [firing order]](Mercedesboe/oemercedesb025.jpg) |
| Mercedes Benz : SLK230 - 2.3L |
![Mercedes Benz : 190D 2.2L y 2.4L Diesel - Orden de encendido [firing order]](Mercedesboe/oemercedesb012.jpg) |
| Mercedes Benz - Motores: 190D - 240D - 2.2L, 2.4L Diesel |
![Mercedes Benz : 190D, 300CD 2.5L y 3.0L Diesel - Orden de encendido [firing order]](Mercedesboe/oemercedesb015.jpg) |
| Mercedes Benz - Motores: 190D - 300CD - 2.5L, 3.0L Diesel |

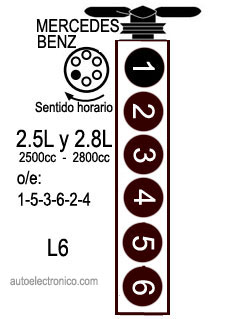

![Mercedes Benz : Motores 2.5L y 2.8L - Orden de encendido [firing order]](Mercedesboe/oemercedesb002.jpg) |
| Mercedes Benz - Motores: 2.5L, 2.8L |
![Mercedes Benz : Motores 2.6L y 3.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb003.jpg) |
| Mercedes Benz - Motores: 2.6L, 3.0L |
![Mercedes Benz : Motores 2.6L, 2.8L, 3.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb010.jpg) |
| Mercedes Benz - Motores: 2.6L, 2.8L, 3.0L, 3.2L, 3.4L |
![Mercedes Benz : E320 - 3.2L Diesel - Orden de encendido [firing order]](Mercedesboe/oemercedesb030.jpg) |
| Mercedes Benz: E320 - Motores: 3.2L Diesel |
![Mercedes Benz : ML430 3.2L - Orden de encendido [firing order]](Mercedesboe/oemercedesb023.jpg) |
| Mercedes Benz: ML430 - Motores: 3.2L |
![Mercedes Benz : C280 - 2.8L - Orden de encendido [firing order]](Mercedesboe/oemercedesb024.jpg) |
| Mercedes Benz: C280 - Motores: 2.8L |
![Mercedes Benz : SLK280 3.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb027.jpg) |
| Mercedes Benz: SLK280 - Motores: 3.0L |
![Mercedes Benz : CLK350 3.5L - Orden de encendido [firing order]](Mercedesboe/oemercedesb028.jpg) |
| Mercedes Benz: CLK350 - Motores: 3.5L |
![Mercedes Benz : Motores V8 - 1969-74 - Orden de encendido [firing order]](Mercedesboe/oemercedesb004.jpg) |
| Mercedes Benz: Motores: V8 1969-74 |
![Mercedes Benz : Motores V8 - 1975-91 - Orden de encendido [firing order]](Mercedesboe/oemercedesb005.jpg) |
| Mercedes Benz: Motores: V8 1975-91 |
![Mercedes Benz : 380SEL 3.8L - Orden de encendido [firing order]](Mercedesboe/oemercedesb017.jpg) |
| Mercedes Benz: 380SEL - Motores: 3.8L |
![Mercedes Benz : 450SL 4.5L - Orden de encendido [firing order]](Mercedesboe/oemercedesb011.jpg) |
| Mercedes Benz: 450SL - Motores: 4.5L |
![Mercedes Benz : 450SEL 4.2L - Orden de encendido [firing order]](Mercedesboe/oemercedesb014.jpg) |
| Mercedes Benz: 450SEL - Motores: 4.2L |
![Mercedes Benz : 500SEC 5.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb018.jpg) |
| Mercedes Benz: 500SEC - Motores: 5.0L |
![Mercedes Benz : S420, E420 4.2L - Orden de encendido [firing order]](Mercedesboe/oemercedesb020.jpg) |
| Mercedes Benz: S420, E420 - Motores: 4.2L |
![Mercedes Benz : S500 5.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb022.jpg) |
| Mercedes Benz: S500 - Motores: 5.0L |
![Mercedes Benz : S430 4.3L - Orden de encendido [firing order]](Mercedesboe/oemercedesb026.jpg) |
| Mercedes Benz: S430 - Motores: 4.3L |
![Mercedes Benz : S600 5.5L - Orden de encendido [firing order]](Mercedesboe/oemercedesb029.jpg) |
| Mercedes Benz: S600 - Motores: 5.5L |
![Mercedes Benz : SL600 6.0L - Orden de encendido [firing order]](Mercedesboe/oemercedesb021.jpg) |
| Mercedes Benz: SL600 - Motores: 6.0L |
![Mercedes Benz : Marcas de tiempo en las poleas - Orden de encendido [firing order]](Mercedesboe/oemercedesb009.jpg) |
| Mercedes Benz: Marcas de tiempo en la polea |
| DIS = DIRECT IGNITION SYSTEM - SISTEMA DE ENCENDIDO DIRECTO - [No ocupa distribuidor] |
|
En este sistema; la chispa a las bujias se origina, con apoyo del sensor del ciguenial [crankshaft position sensor].
Este sensor envia la senial al modulo de encendido.. |
