| VOLKSWAGEN - ORDEN DE ENCENDIDO - FIRING ORDER - MOTOR DE 4, 5, 6 y 8 CILINDROS |
Volkswagen - Motor: 4, 5, 6 y 8 cil. - Orden de encendido - Firing order - |
|
A continuacion presentamos una recopilacion de esquemas relacionados al orden de
encendido de motores alojados en vehiculos de la marca: VOLKSWAGEN Recomendamos; que al hacer cambio de bujias, lo hagan de 1 en 1; asi evitara confusion en las respectivas conexiones. |
|
En los casos que usen distribuidor, observe la
flecha que indica el sentido de giro del rotor; eso indica la direccion de
la secuencia de orden de encendido. Los motores equipados con sistema [DIS].. No usan el componente llamado distribuidor. Para efectos de distribuir la chispa, se ha incorporado un sistema que incluye un conjunto de bobinas, las cuales apoyados en modulos, sensores etc. generan el alto voltaje que trasladan a las bujias. En algunos modelos se usa una bobina para dos bujias y otros ocupan una bobina para cada bujia. El tiempo de encendido es controlado directamente; por la ECM, [Modulo de Control Computarizado del vehiculo]. El orden de encendido, solo ocupa ordenar los cables conectores en los numeros de cilindro que indican las bobinas. [Excepto las bobinas colocadas en cada cilindro] |
| VOLKSWAGEN - MOTOR DE 4, 5, 6 y 8 CILINDROS |
![Volkswagen - orden de encendido, motor: 1.8L L4 [distribuidor]](oevolksw002.jpg) |
| Volkswagen - motor: 1.8L L4 [distribuidor] |
![Volkswagen - orden de encendido, motor: 1.6L L4 [distribuidor]](oevolksw001.jpg) |
| Volkswagen - motor: 1.6L L4 [distribuidor] |
 |
| Volkswagen 1990/97../ Jetta, Golf, Cabrio, GTI, Passat - motor: 2.0L L4 [distribuidor] |

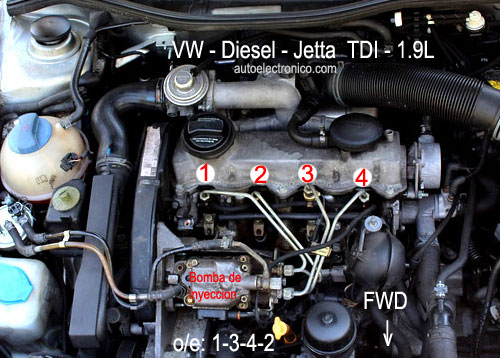

![Volkswagen - orden de encendido, motor: 1.9L Diesel L4 [distribuidor]](Volkswoe/oevolksw013.jpg) |
| Volkswagen 1.9L L4 [Diesel] |
 |
| Volkswagen / - motor: 2.0L L4 [DIS] |
 |
| Volkswagen / - motor: 2.0L L4 |
 |
| Volkswagen: Jetta, Golf, Beetle - motor 2.0L SOHC |
![Volkswagen: Jetta, Golf, Tdi - orden de encendido, motor: 2.0L DOHC - L4 - 1996 [distribuidor]](Volkswoe/oevolksw011.jpg) |
| Volkswagen 1996.../ Jetta, Golf, Tdi - motor: 2.0L DOHC - L4 [Distribuidor] |
![Volkswagen - orden de encendido, motor: 1.6L, 1.7L L4 [distribuidor]](oevolksw003.jpg) |
| Volkswagen Scirocco, Rabbit, Jetta : - motor: 1.7L L4 [distribuidor] |
![Volkswagen: Dasher, Vanagon - orden de encendido - L4 [distribuidor]](Volkswoe/oevolksw001.jpg) |
| Volkswagen - Dasher, Vanagon. [distribuidor] |
![Volkswagen: Quantum - orden de encendido, motor: 1.7L L4 [distribuidor]](Volkswoe/oevolksw002.jpg) |
| Volkswagen - Motor: 1.7L - Quantum. [distribuidor] |
![Volkswagen: orden de encendido, motor 1.2L: Tipo 1 H4 [distribuidor]](Volkswoe/oevolksw004.jpg) |
| Volkswagen - Motor: Tipo 1 - 1.2L - [distribuidor] |
![Volkswagen: orden de encendido, motor 1.5L: Tipo 1 y2 H4 [distribuidor]](Volkswoe/oevolksw005.jpg) |
| Volkswagen - Motor: Tipo 1 y 2 - 1.5L - [distribuidor] |
![Volkswagen: orden de encendido, motor 1.6L: Tipo 1 H4 [distribuidor]](Volkswoe/oevolksw006.jpg) |
| Volkswagen - Motor: Tipo 1 - 1.6L - [distribuidor] |
![Volkswagen: orden de encendido, motor: Tipo 1 H4 [distribuidor]](Volkswoe/oevolksw007.jpg) |
| Volkswagen - Motor: Tipo 1 - [distribuidor] |
![Volkswagen: orden de encendido, motor: Tipo 2 y 4 - H4 Vanagon [distribuidor]](Volkswoe/oevolksw008.jpg) |
| Volkswagen - Motor: Tipo 2 y 4 - Vanagon - [distribuidor] |
![Volkswagen: orden de encendido, motor: Tipo 3 H4 [distribuidor]](Volkswoe/oevolksw009.jpg) |
| Volkswagen - Motor: Tipo 3 - [distribuidor] |

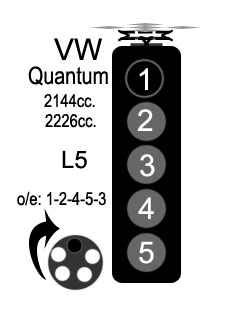

![Volkswagen: orden de encendido, motor 2.2L:L5 [distribuidor]](Volkswoe/oevolksw003.jpg) |
| Volkswagen - Motor: 2.2L - 5 Cil [distribuidor] |
![Volkswagen: orden de encendido, motor 2.8L:V6 [distribuidor]](oevolksw006.jpg) |

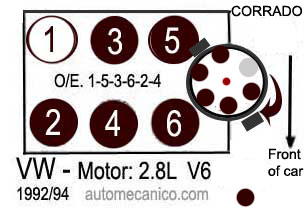

| Volkswagen 1992/94 - motor: 2.8L V6 [ distribuidor] |
![Volkswagen: orden de encendido, motor 2.8L:VR6 [distribuidor]](Volkswoe/oevolksw012.jpg) |
| Volkswagen 1995/01..- motor: 2.8L V6 [VR6 - DIS] |
![Volkswagen: orden de encendido, motor 4.2L:V8 [distribuidor]](Volkswoe/oevolksw015.jpg) |
| Volkswagen: Touareg - motor: 4.2L V8 |
 |
 |
| VW - Ubicacion de marcas de tiempo de encendido |
 |
 |
| VW - Ubicacion de marcas de tiempo de encendido |
| DIS = DIRECT IGNITION SYSTEM - SISTEMA DE ENCENDIDO DIRECTO - [No ocupa distribuidor] |
|
En este sistema; la chispa a las bujias se origina, con apoyo del sensor del ciguenial [crankshaft position sensor].
Este sensor envia la senial al modulo de encendido. |
