CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2005

DIAGRAMAS - CHEVROLET: 2500HD -  2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: 2500HD - 2005 -
Año CHEVROLET SILVERADO 2500 HD 6.0L V8

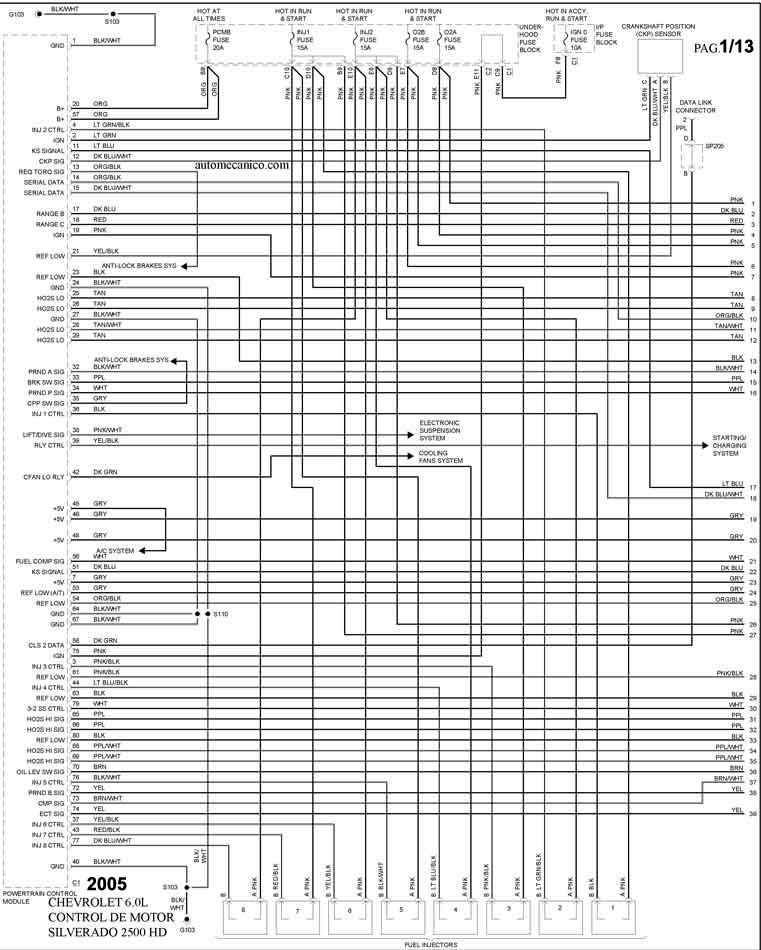

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 1/13

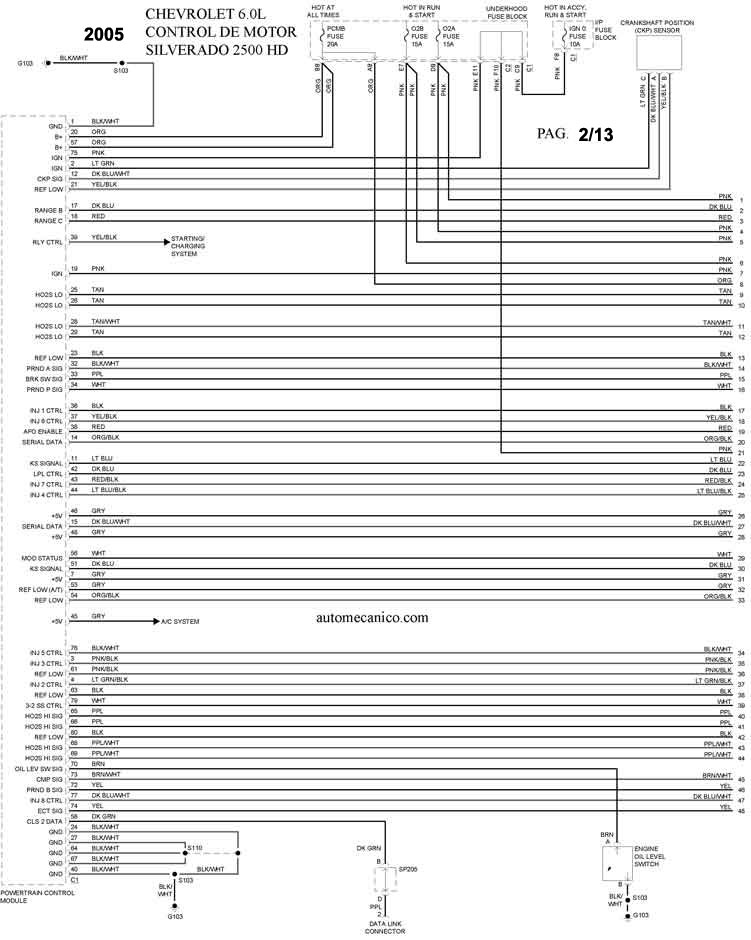

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 2/13

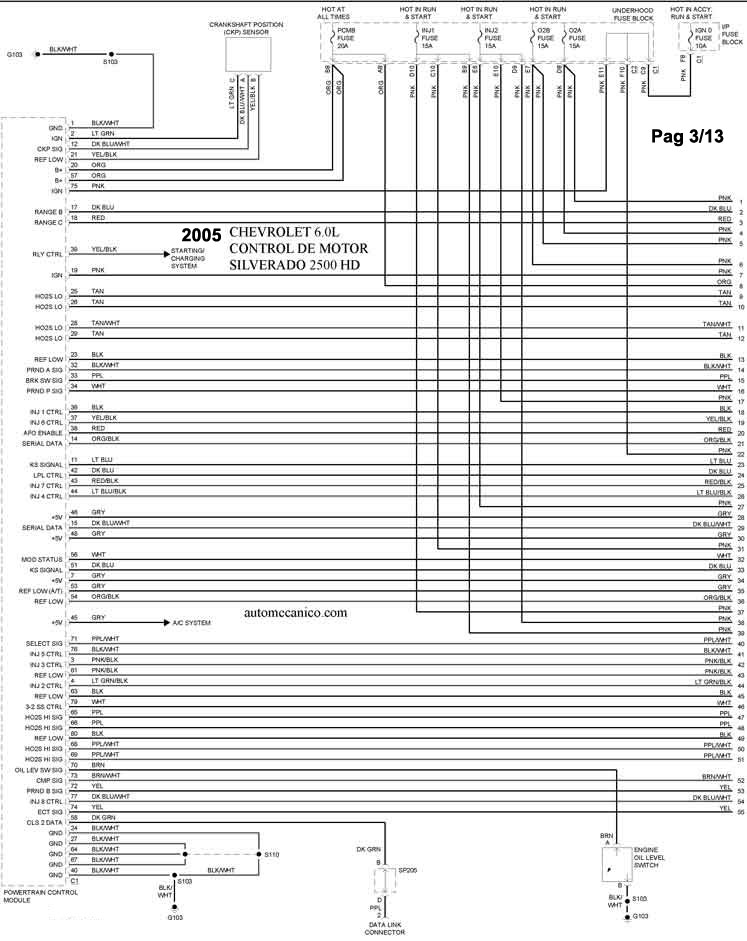

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 3/13

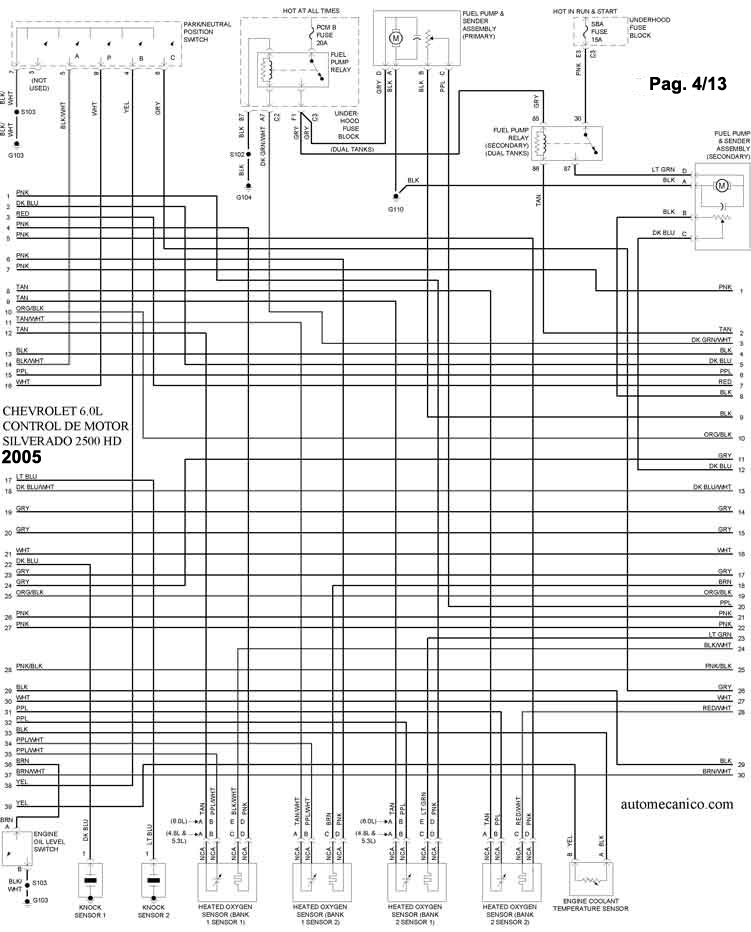

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 4/13

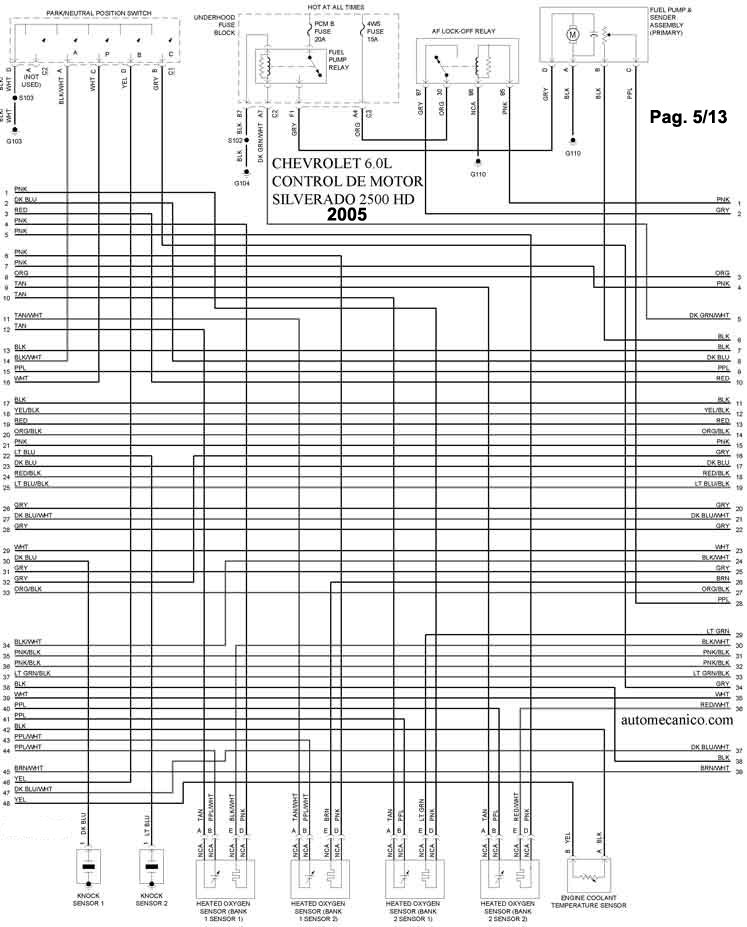

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 5/13

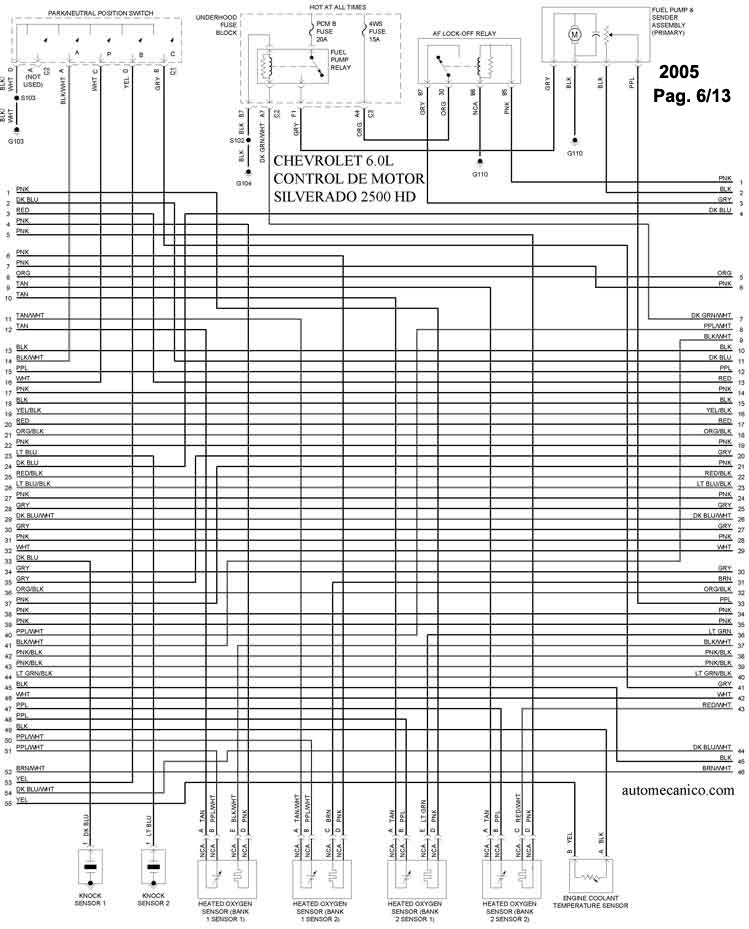

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 6/13

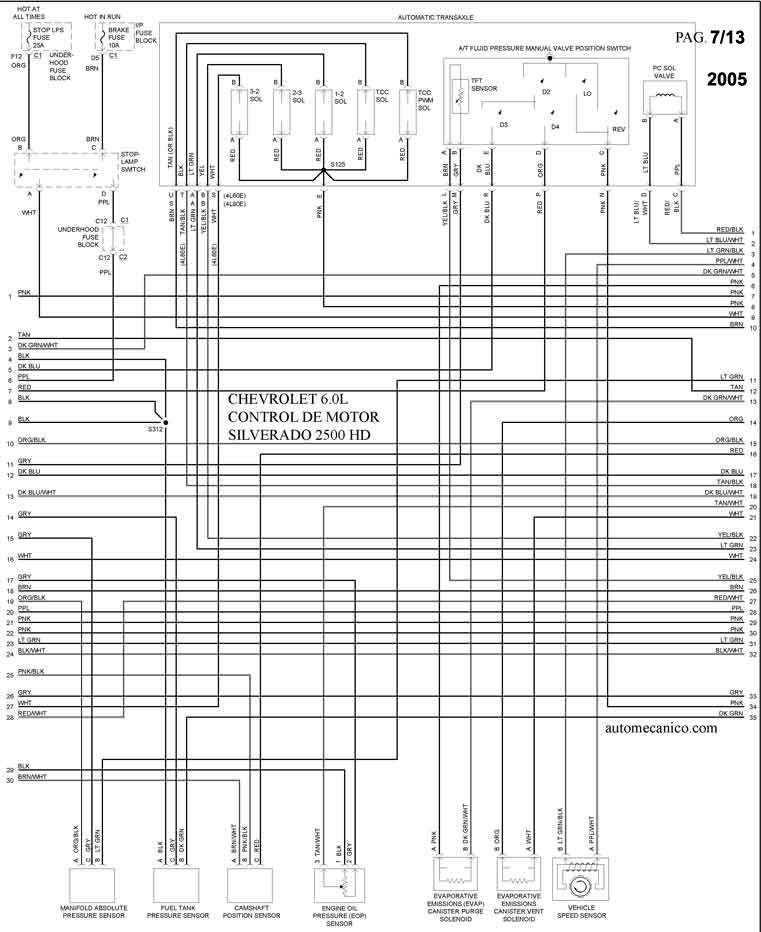

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 7/13

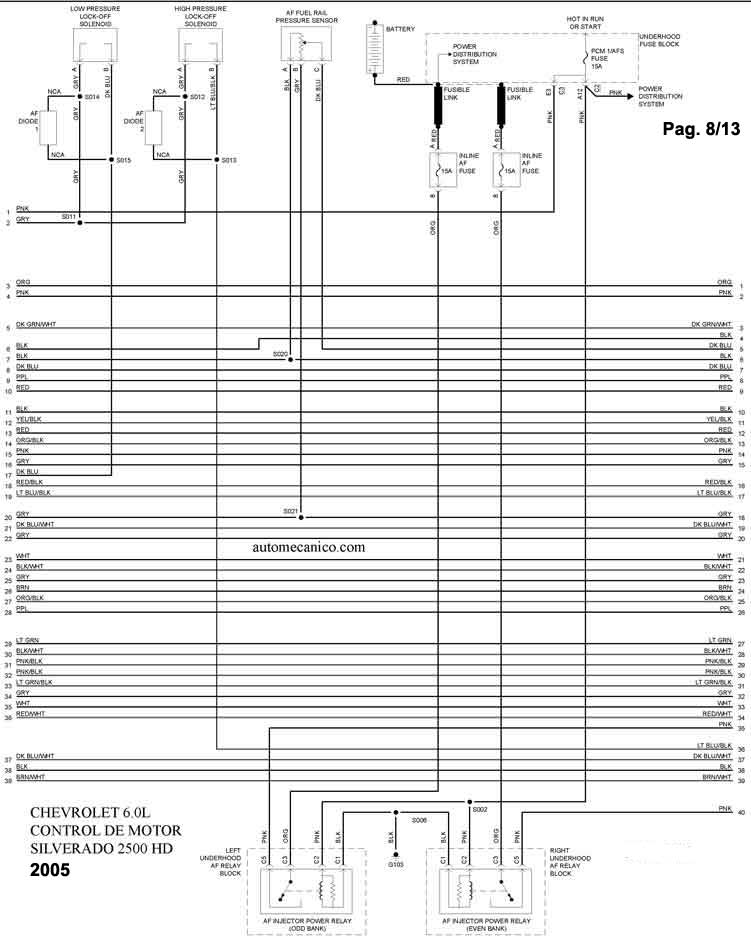

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 8/13

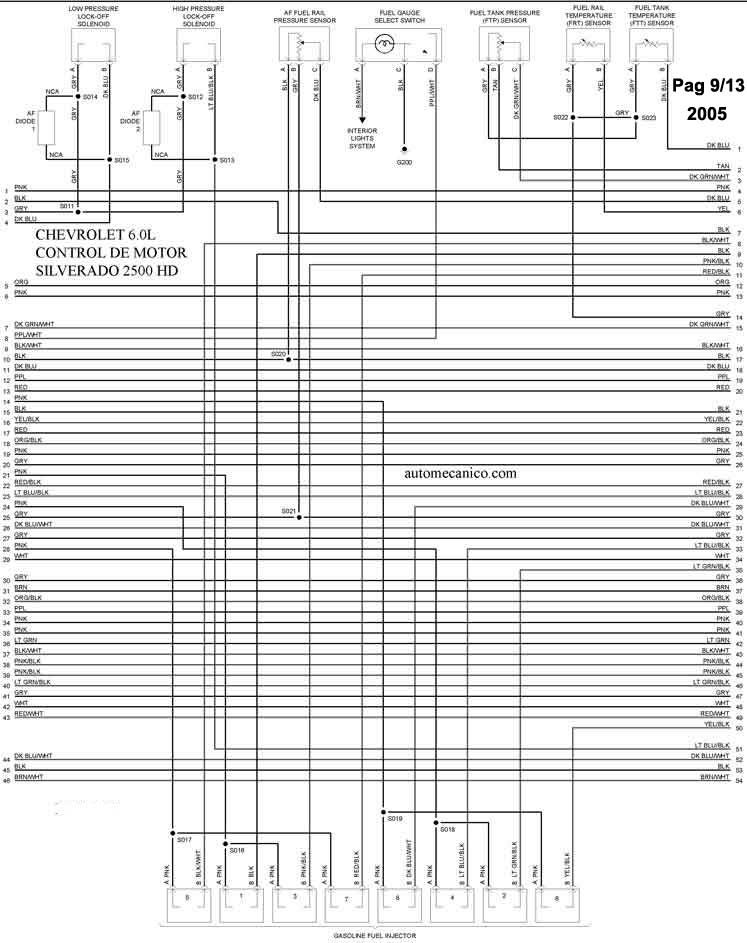

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 9/13

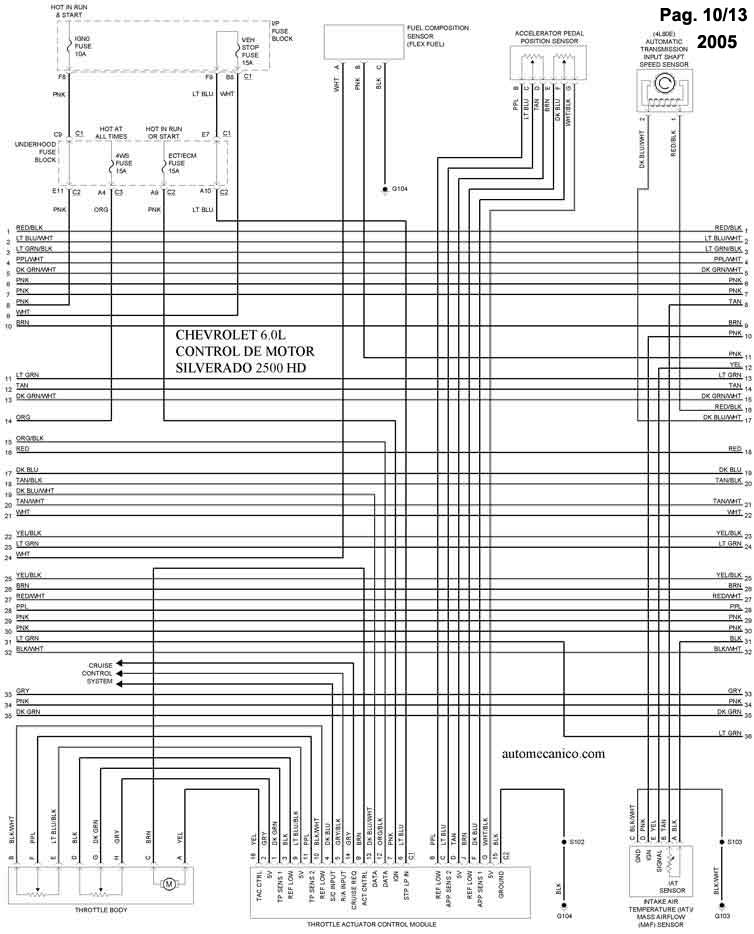

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 10/13

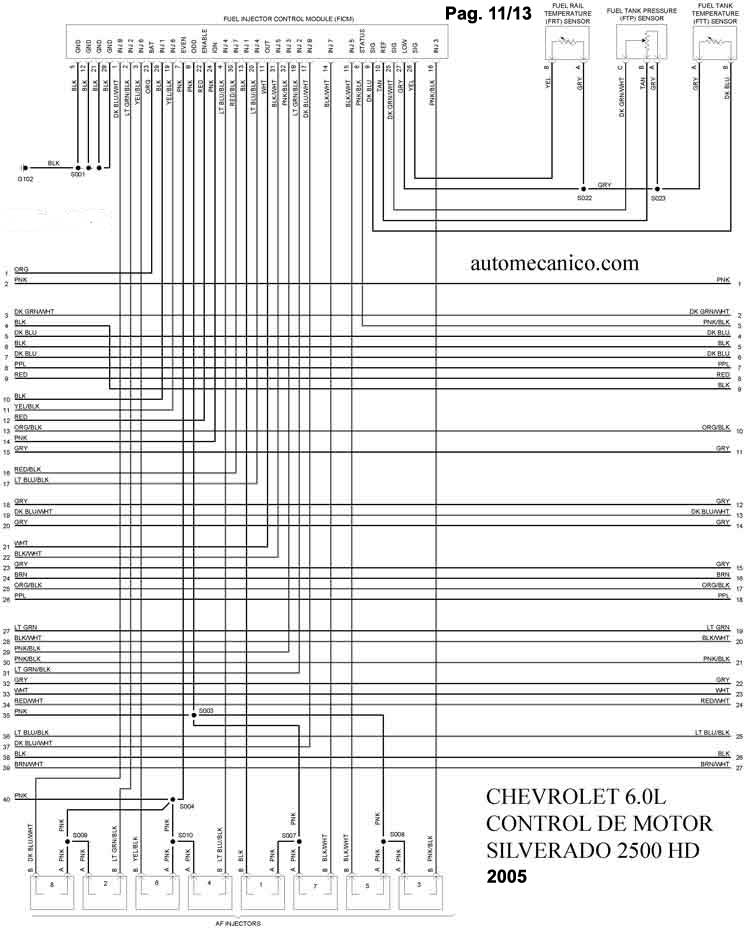

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 11/13

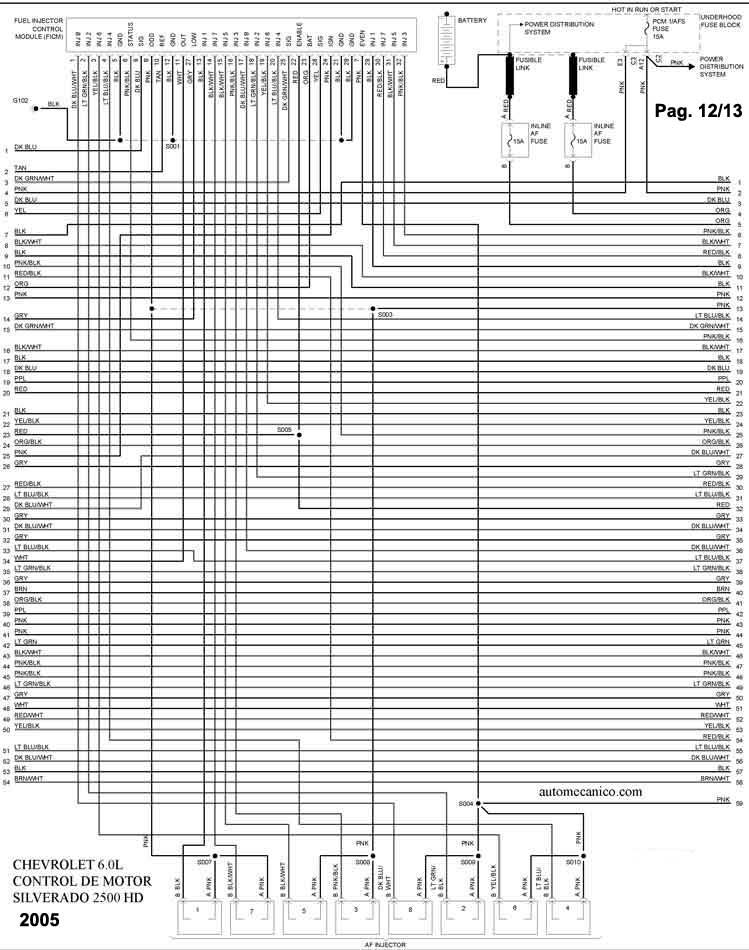

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 12/13

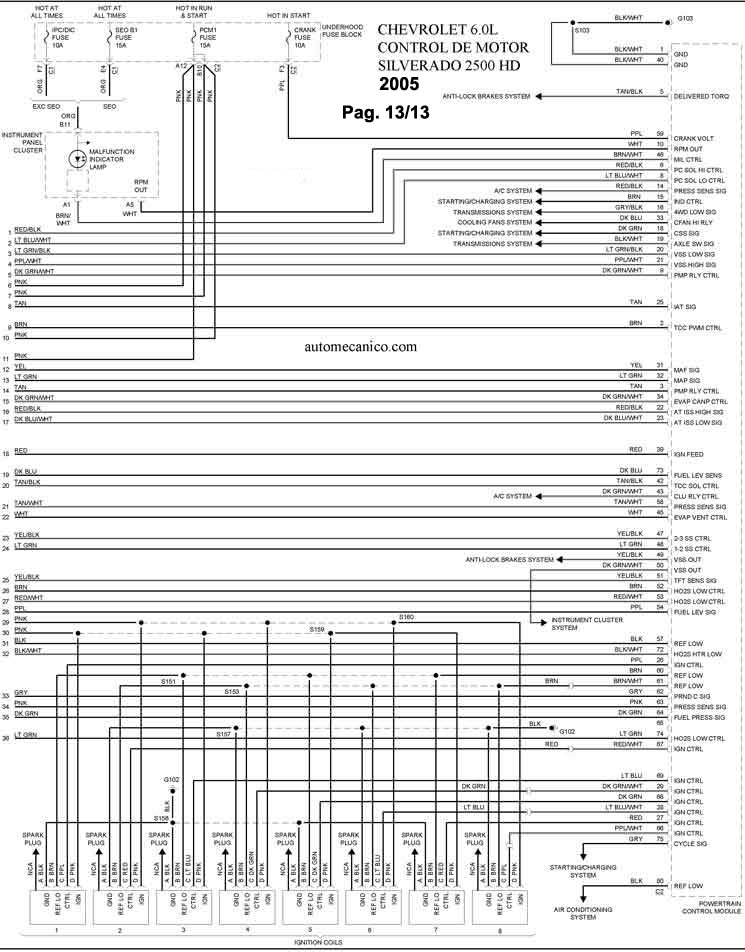

2005 2500 HD 6.0L V8 CONTROL DEL MOTOR 13/13
Año CHEVROLET Diesel SILVERADO 2500 HD 6.6L V8

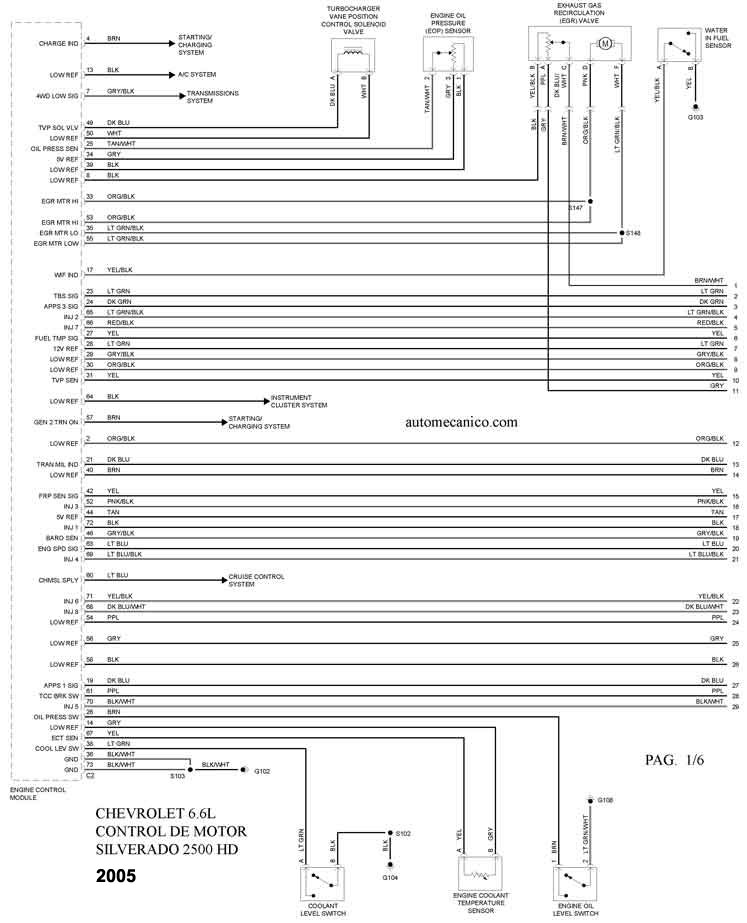

2005 2500 HD 6.6L V8 Diesel CONTROL DEL MOTOR 1/6

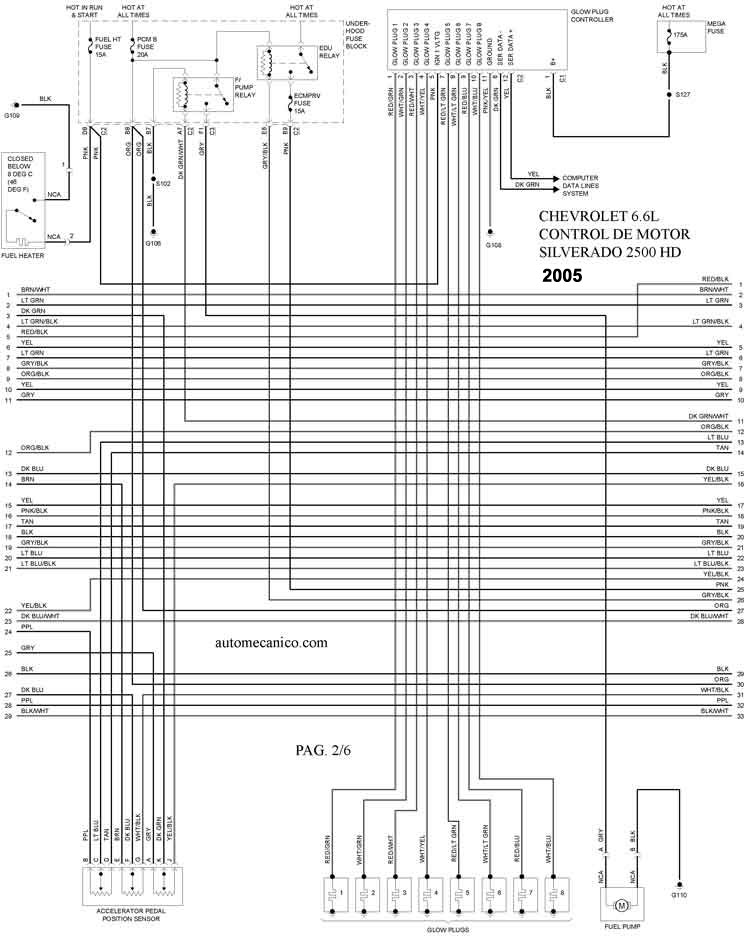

2005 2500 HD 6.6L V8 CONTROL DEL MOTOR 2/6

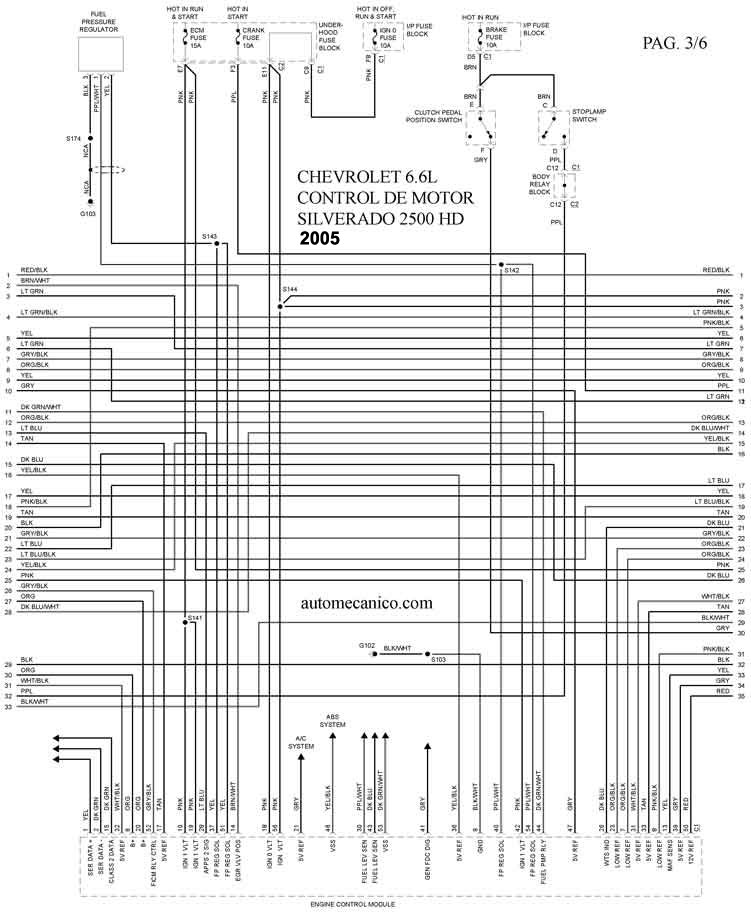

2005 2500 HD 6.6L V8 CONTROL DEL MOTOR 3/6

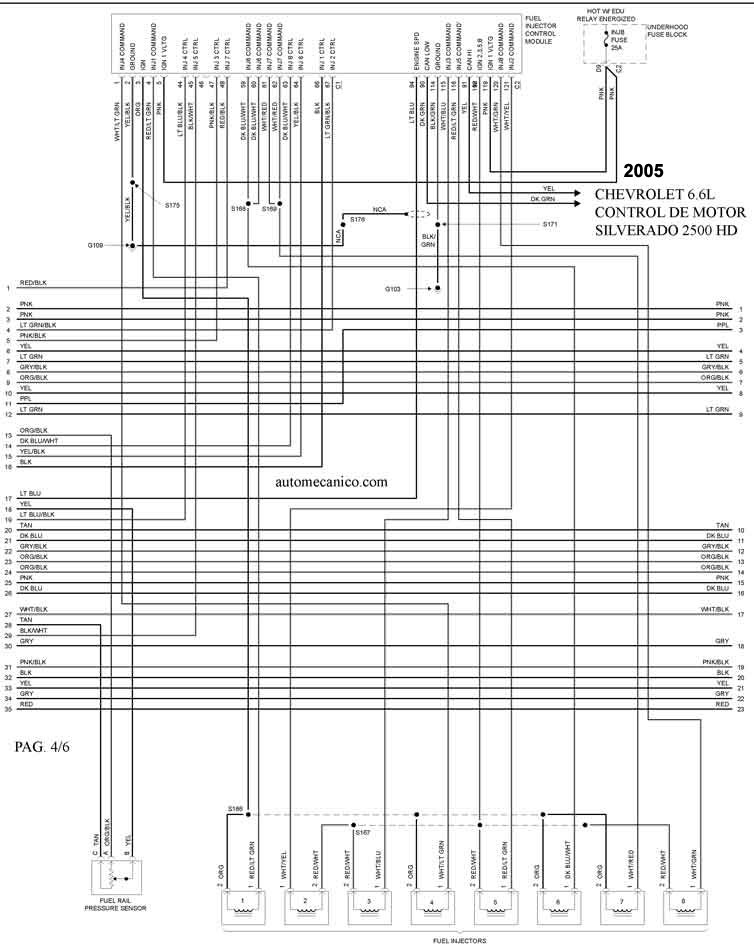

2005 2500 HD 6.6L V8 CONTROL DEL MOTOR 4/6

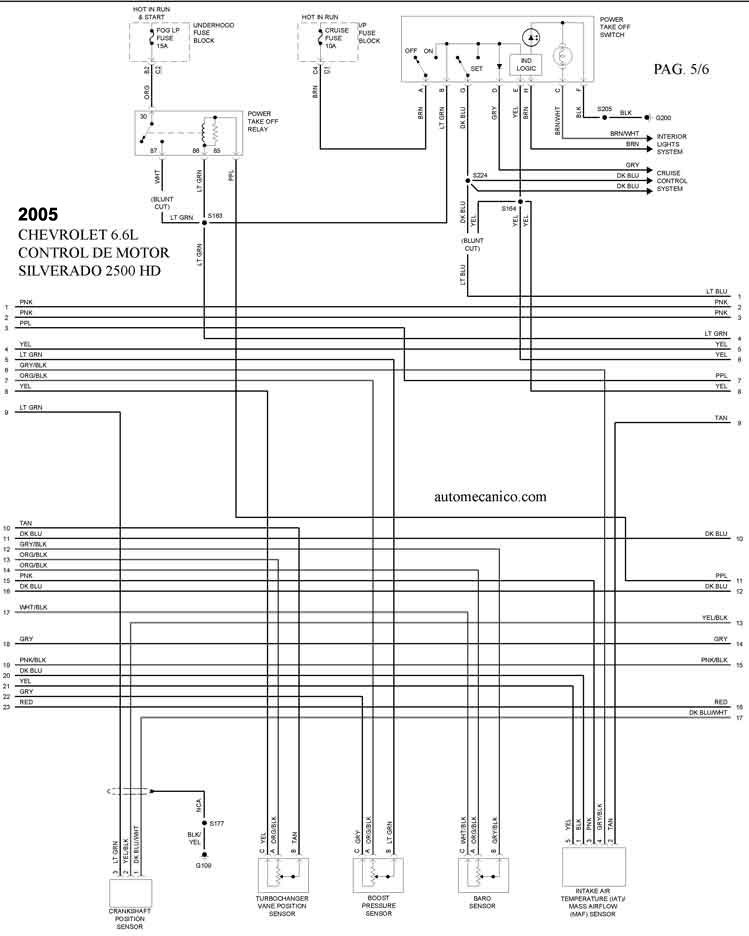

2005 2500 HD 6.6L V8 CONTROL DEL MOTOR 5/6

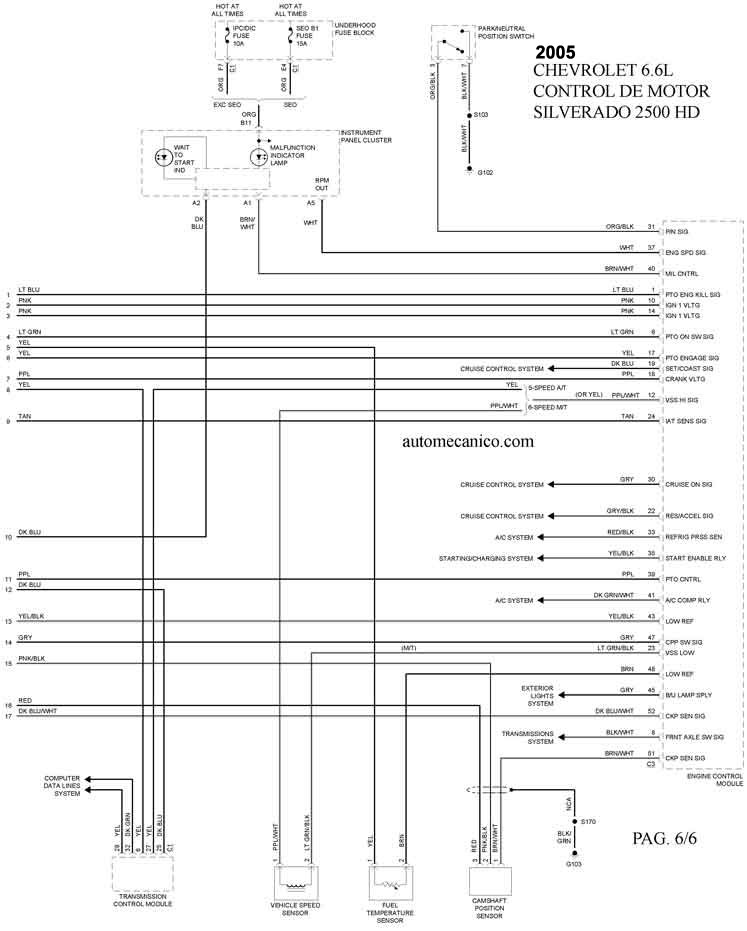

2005 2500 HD 6.6L V8 CONTROL DEL MOTOR 6/6
Año CHEVROLET SILVERADO 2500 HD 8.1L V8

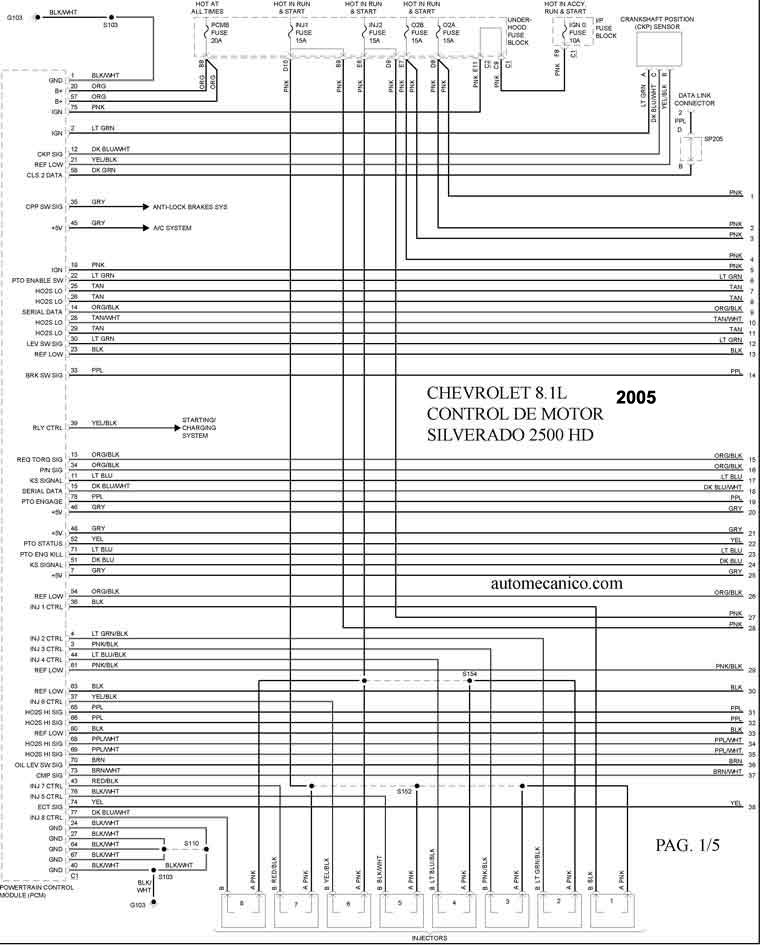

2005  2500 HD 8.1L V8 CONTROL DEL MOTOR 1/5

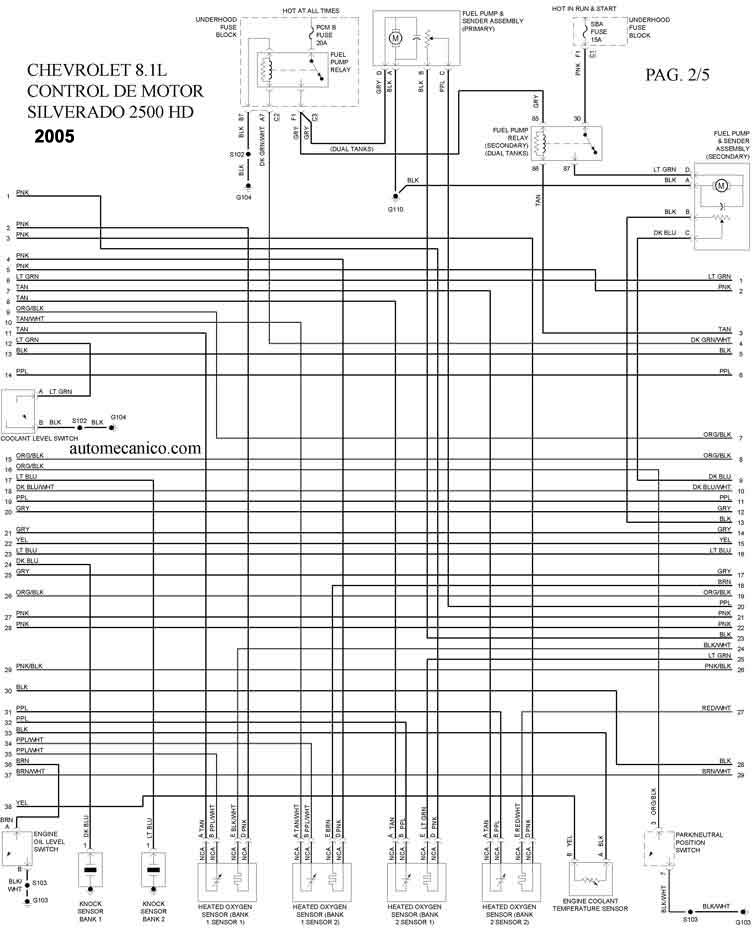

2005  2500 HD 8.1L V8 CONTROL DEL MOTOR 2/5

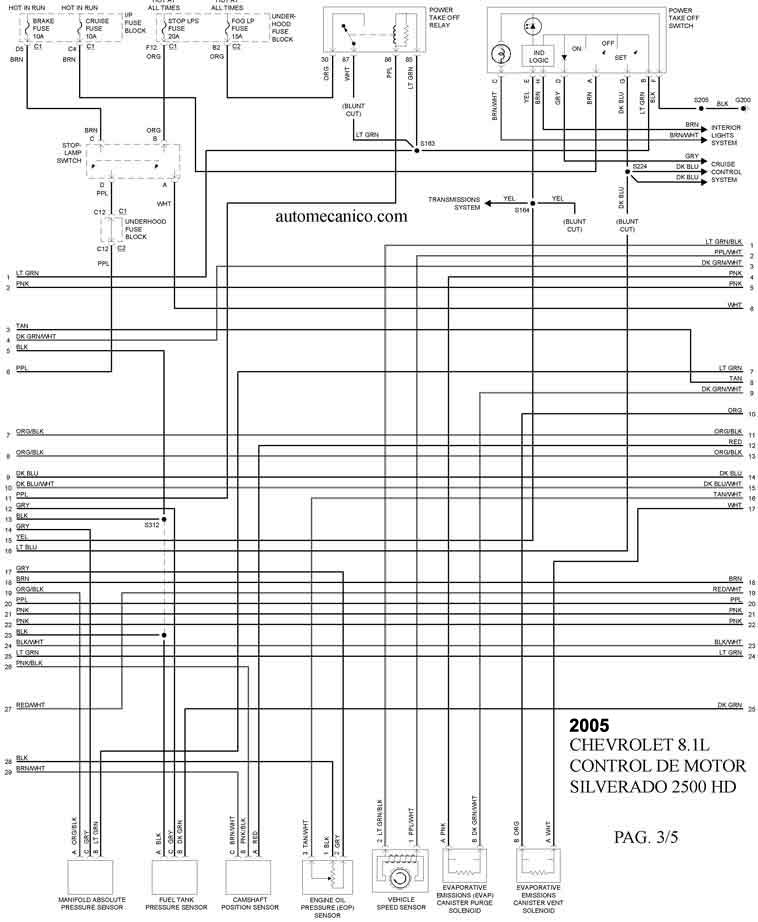

2005  2500 HD 8.1L V8 CONTROL DEL MOTOR 3/5

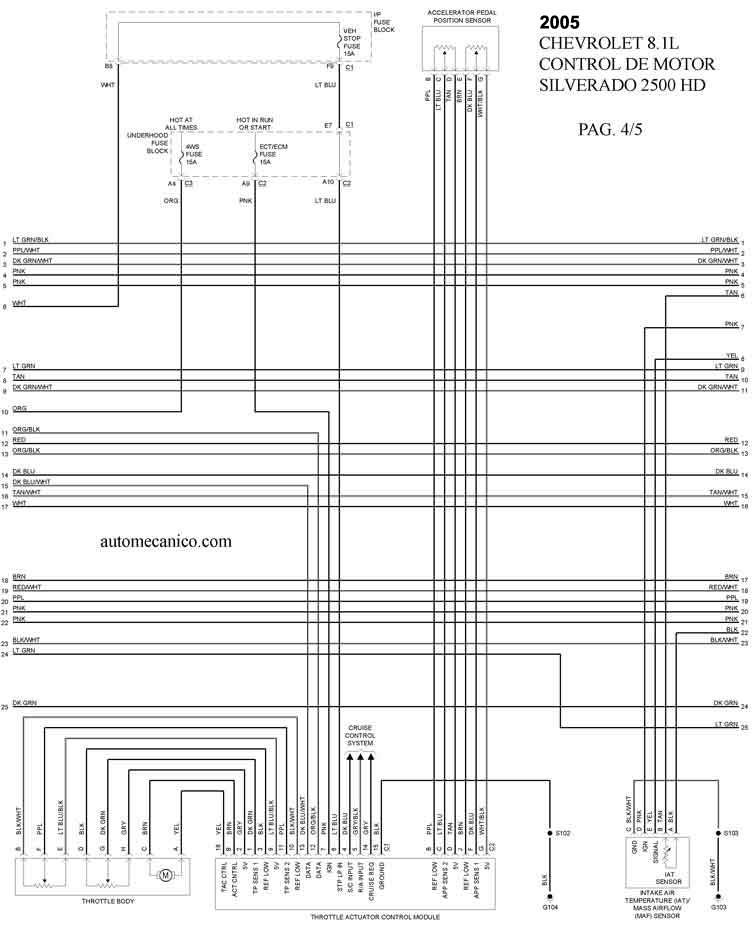

2005  2500 HD 8.1L V8 CONTROL DEL MOTOR 4/5

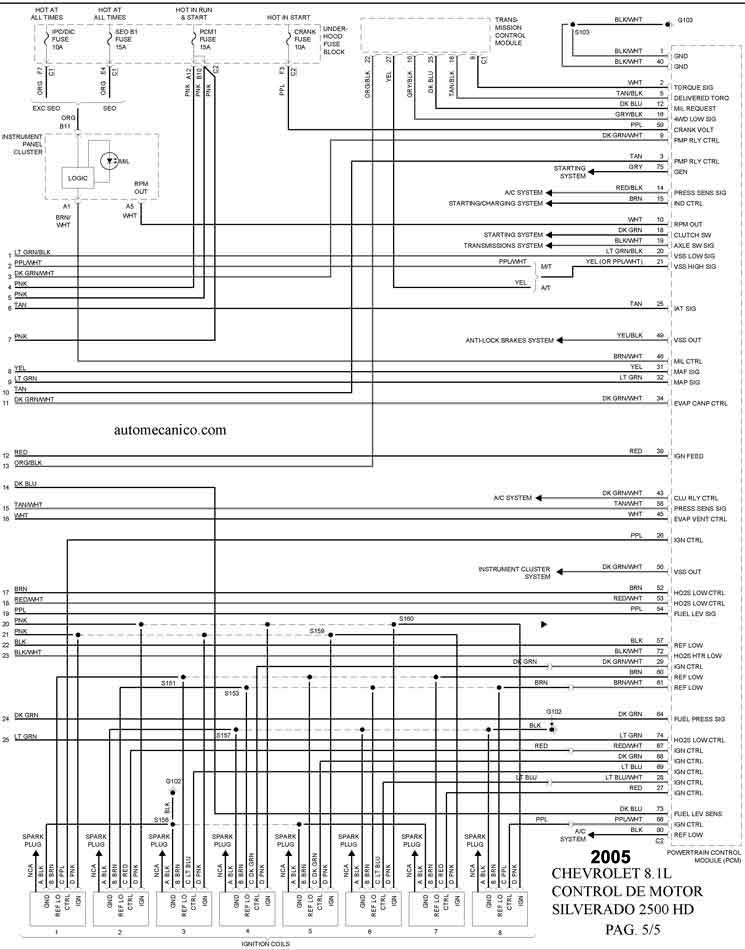

2005  2500 HD 8.1L V8 CONTROL DEL MOTOR 5/5
