CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 1998

DIAGRAMAS - CHEVROLET: Astro - 1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: Astro - 1998 -
Año G.MOTOR LIGHT TRUCKS ASTRO 4.3L V6

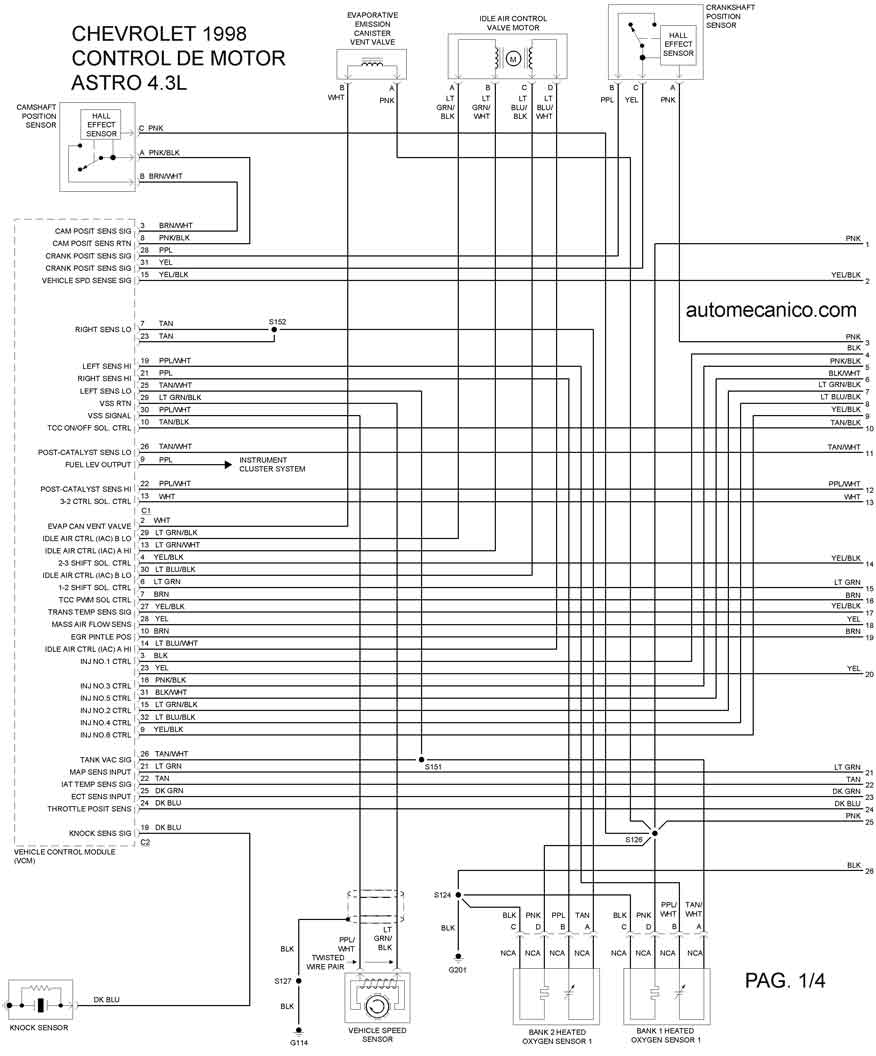

1998 ASTRO 4.3L V6 CONTROL DEL MOTOR 1/4

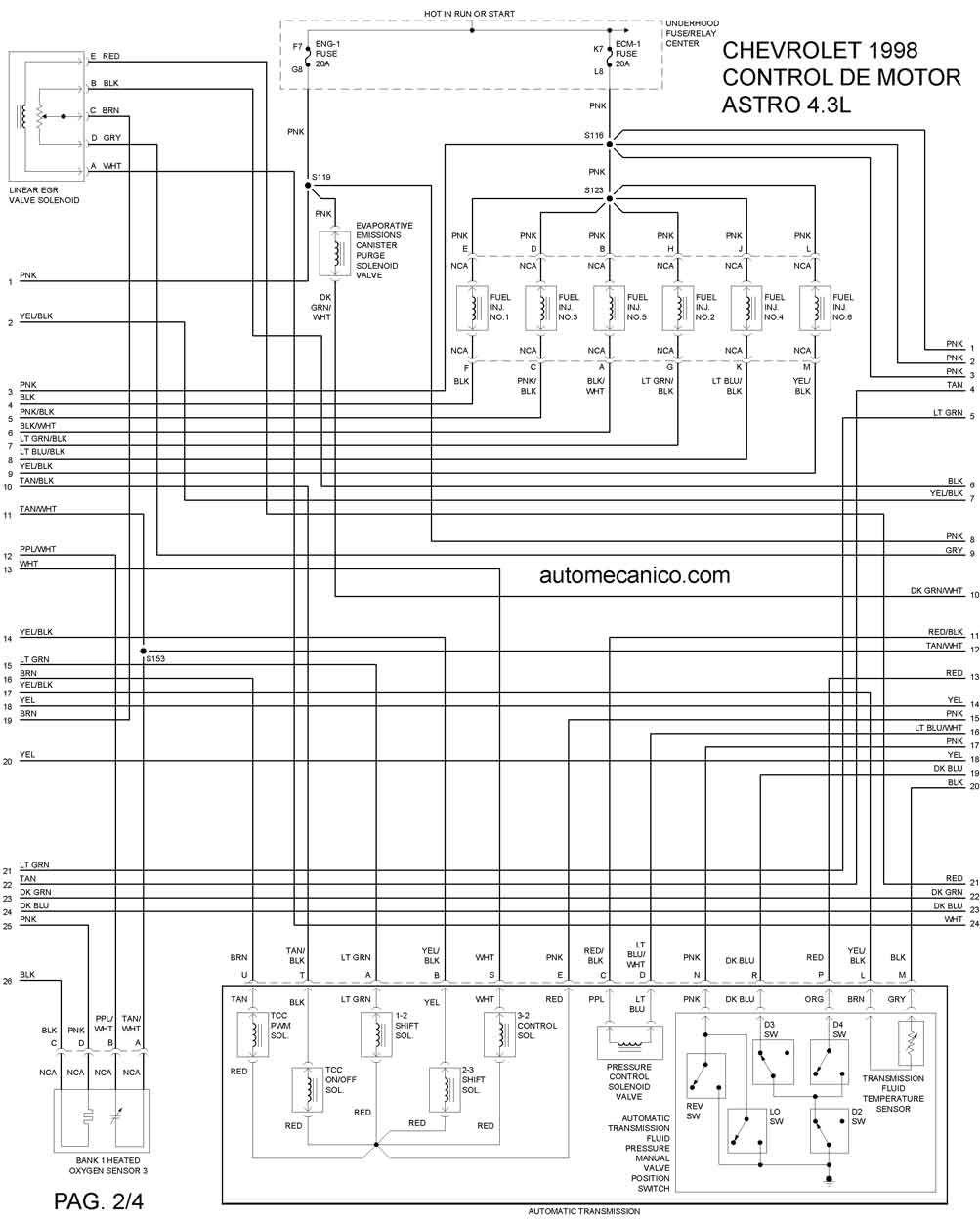

1998 ASTRO 4.3L V6 CONTROL DEL MOTOR 2/4
1998 ASTRO 4.3L V6 CONTROL DEL MOTOR 3/4

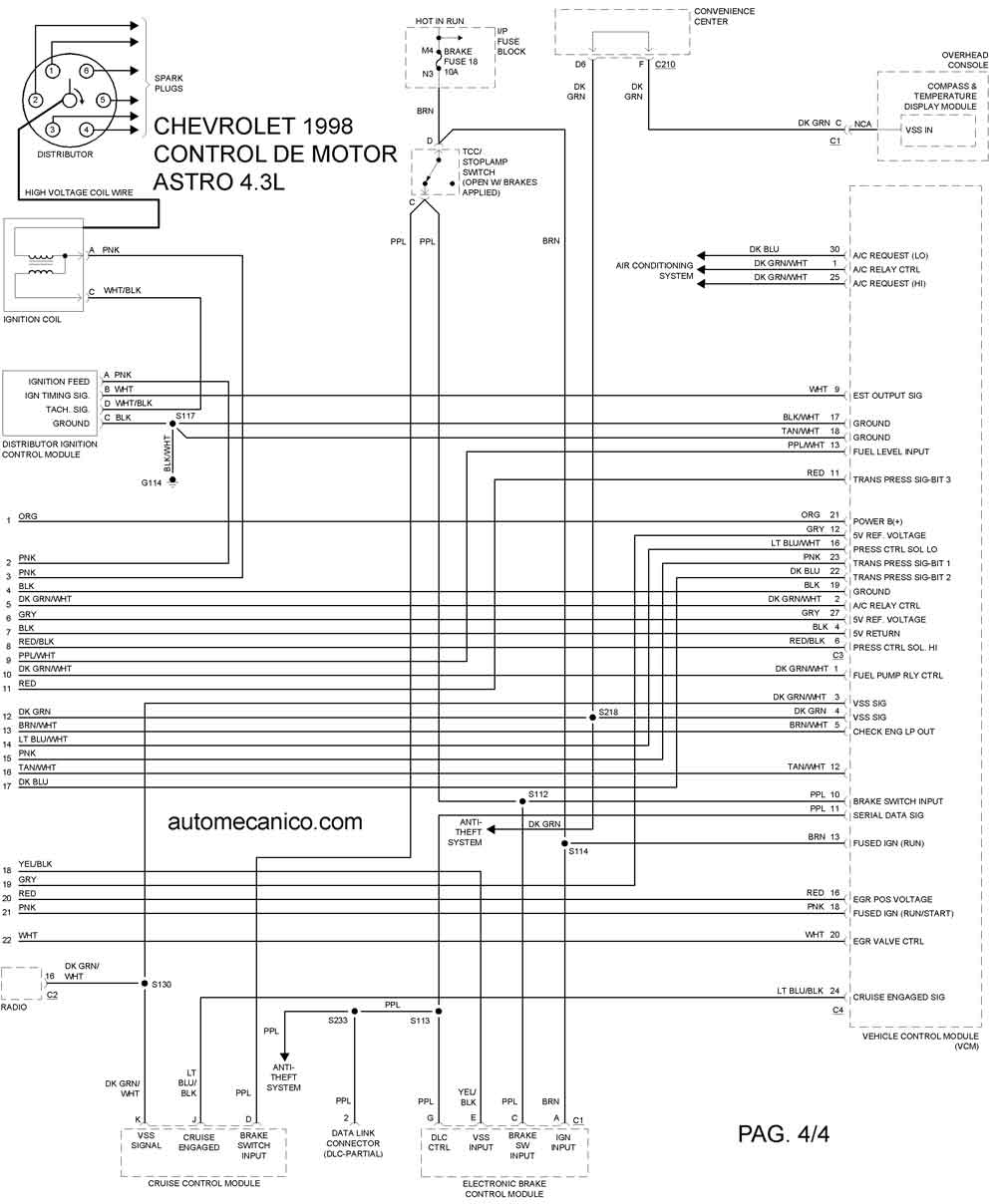

1998 ASTRO 4.3L V6 CONTROL DEL MOTOR 4/4
