CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 1998

DIAGRAMAS - CHEVROLET: G1500 VAN 1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: G1500 VAN 1998 -
Año CHEVROLET G1500 VAN 4.3L V6 1998

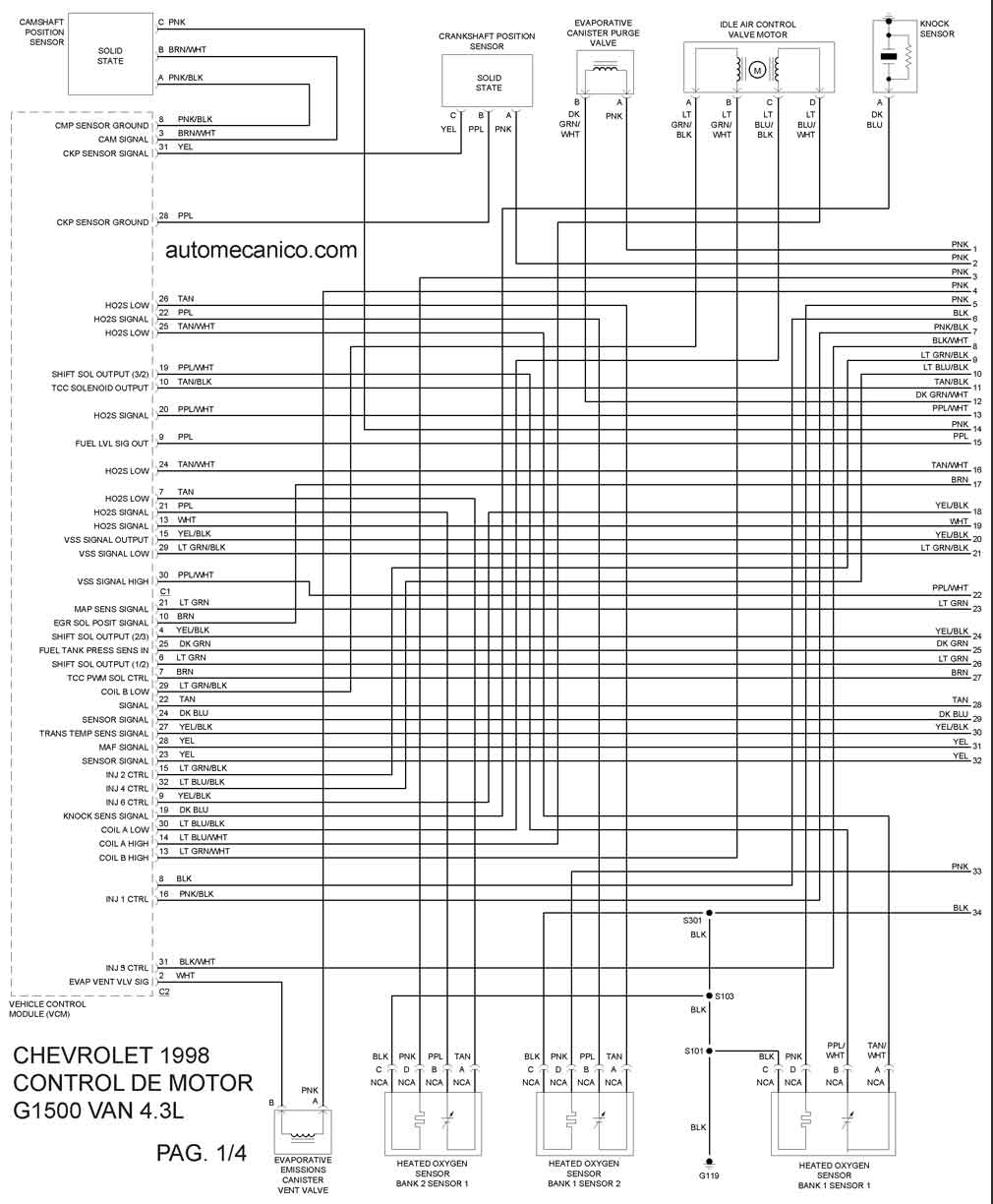

1998 G1500 VAN  4.3L V6 CONTROL DEL MOTOR 1/4

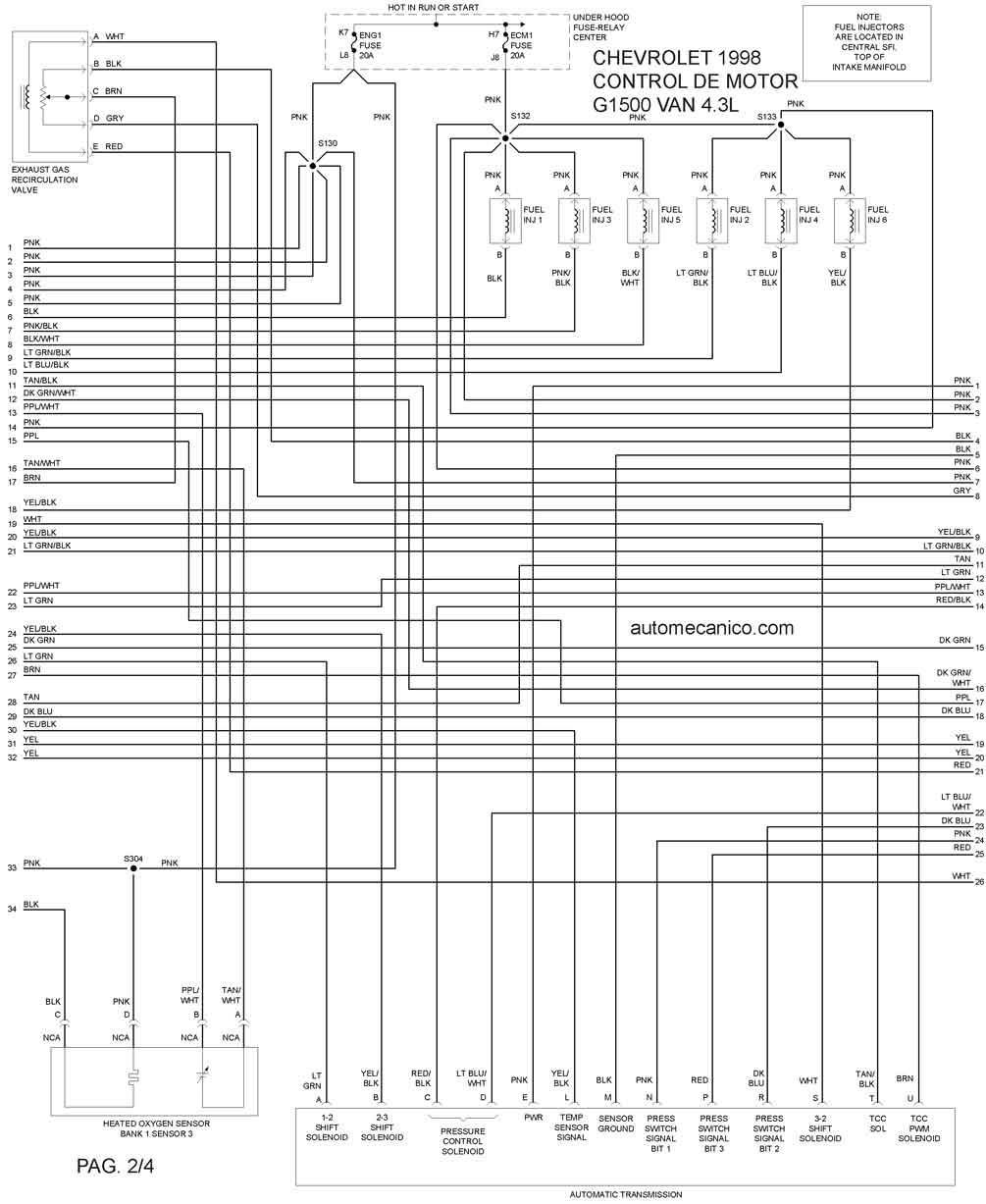

1998 G1500 VAN  4.3L V6 CONTROL DEL MOTOR 2/4

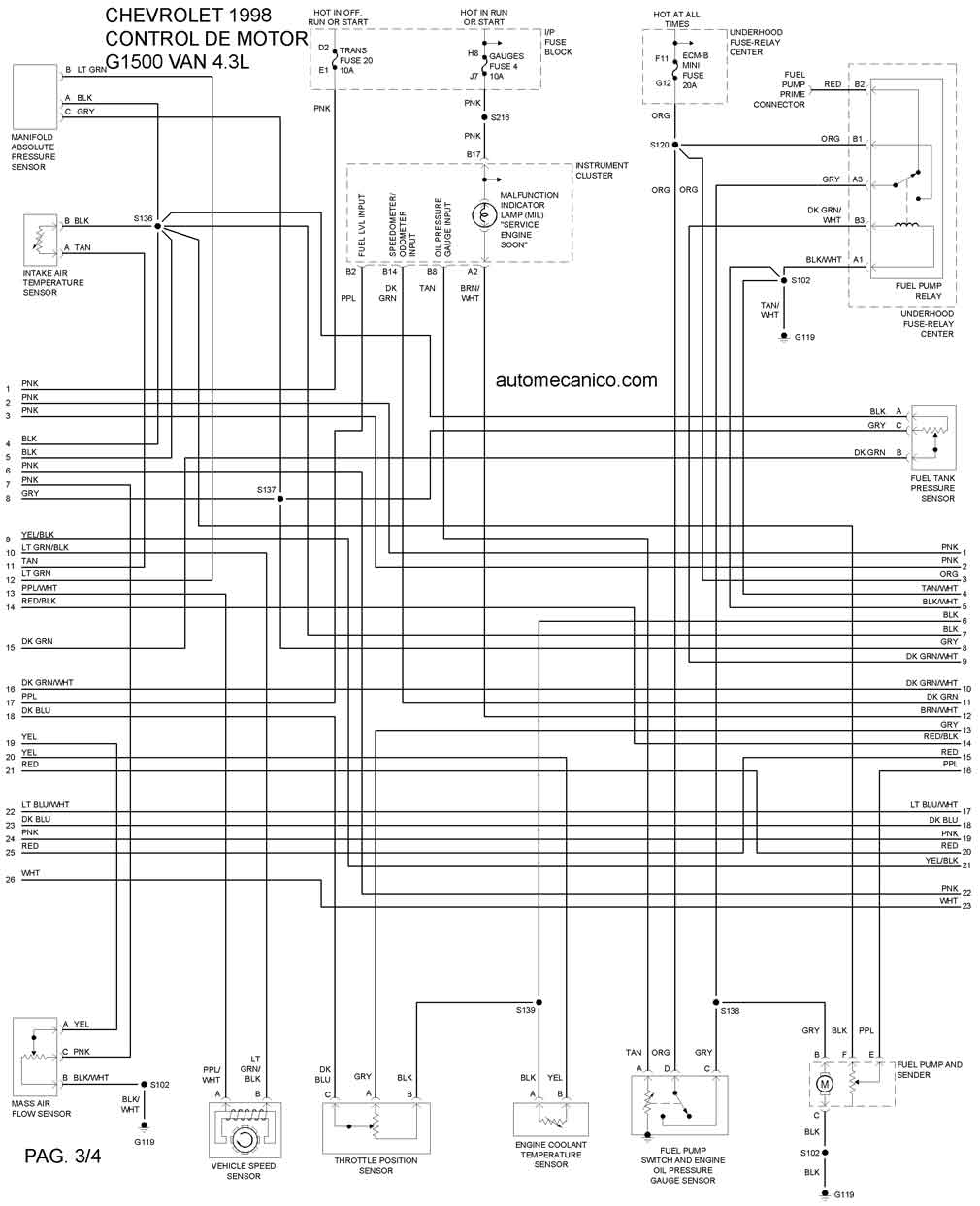

1998 G1500 VAN  4.3L V6 CONTROL DEL MOTOR 3/4

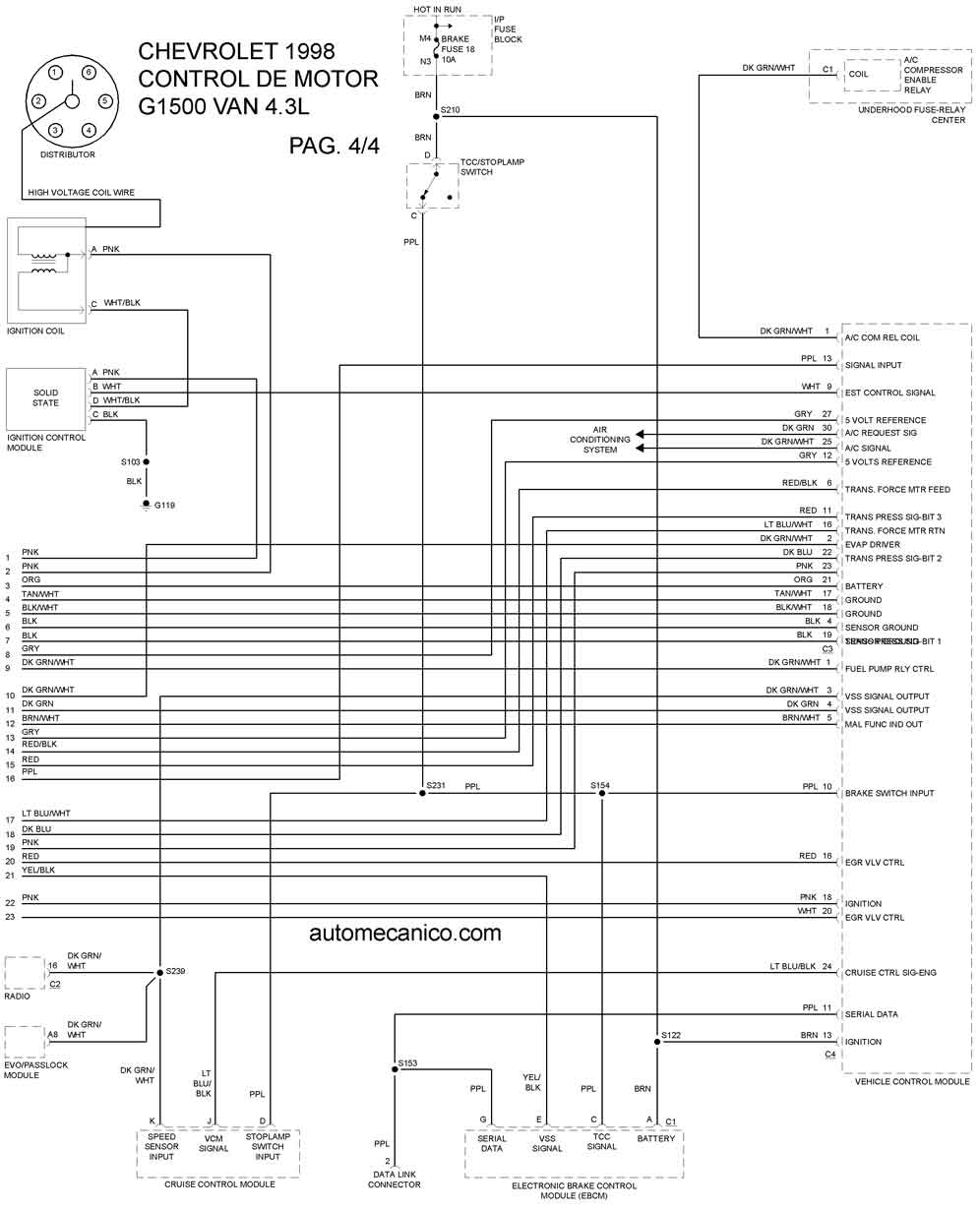

1998 G1500 VAN  4.3L V6 CONTROL DEL MOTOR 4/4
Año CHEVROLET G1500 VAN 5.0L V8 1998

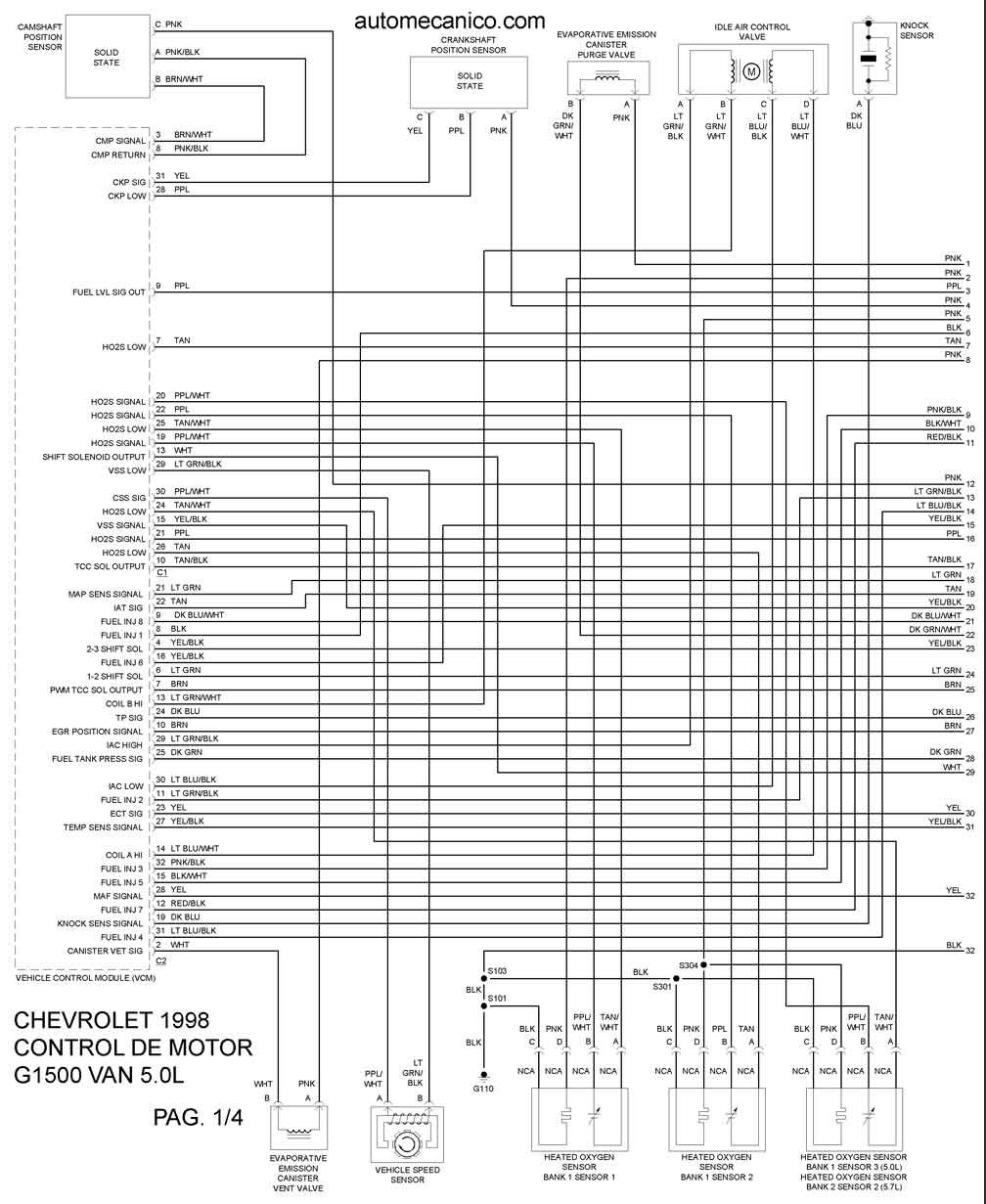

1998 G1500 VAN 5.0L V8 CONTROL DEL MOTOR 1/4
1998 G1500 VAN 5.0L V8 CONTROL DEL MOTOR 2/4

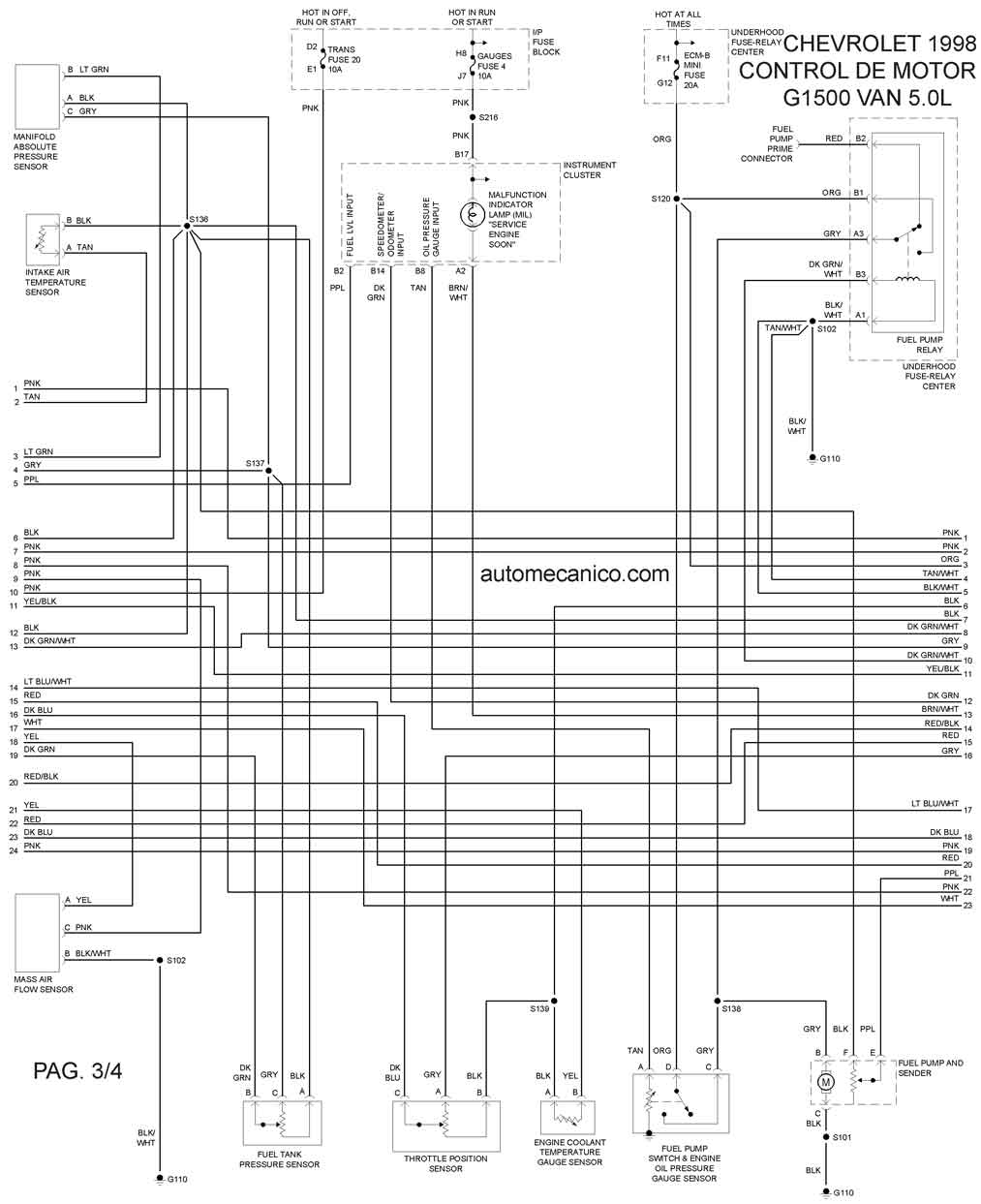

1998 G1500 VAN 5.0L V8 CONTROL DEL MOTOR 3/4

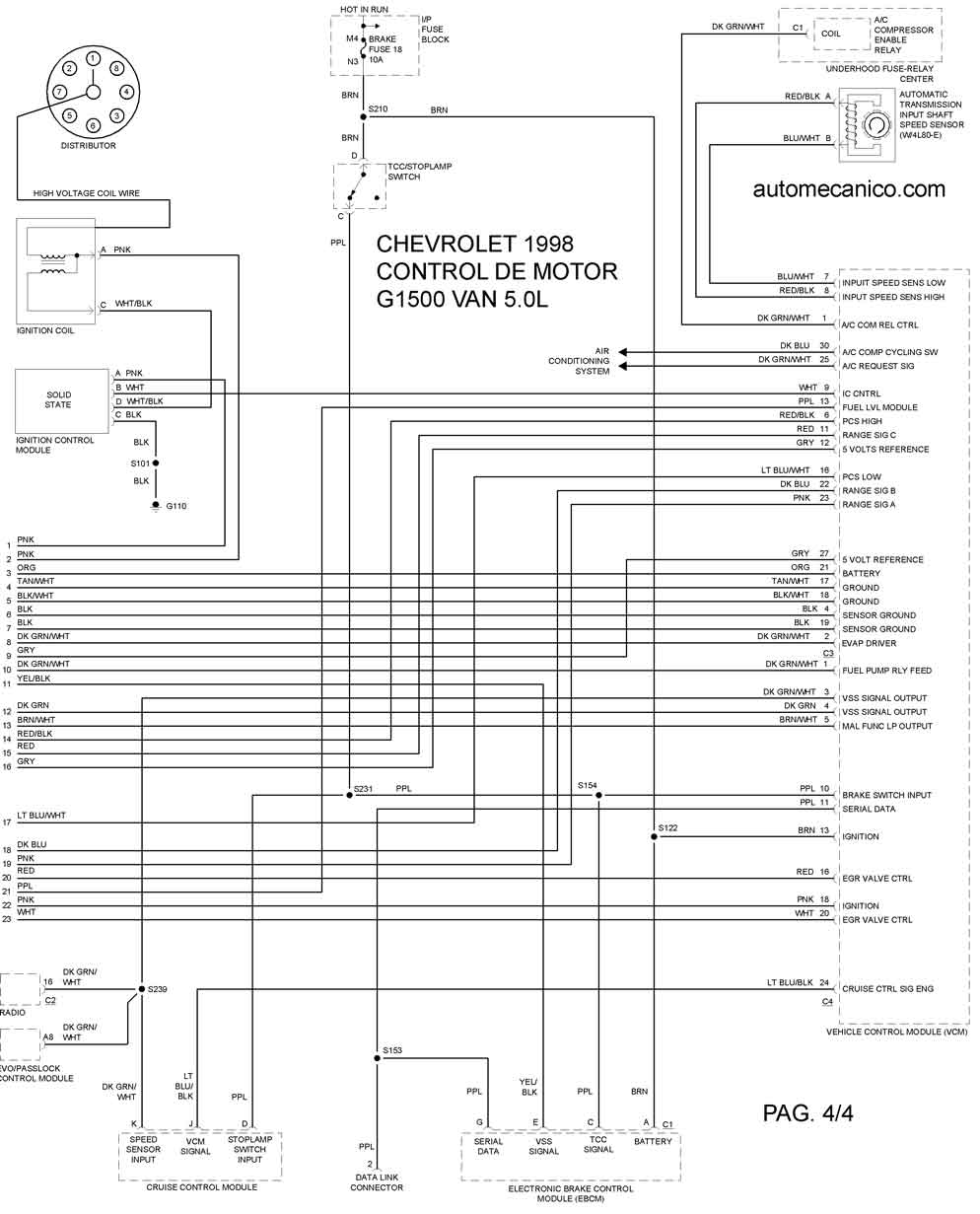

1998 G1500 VAN 5.0L V8 CONTROL DEL MOTOR 44
Año CHEVROLET G1500 VAN 5.7L V8 1998
1998 G1500 VAN 5.7L V8 CONTROL DEL MOTOR 1/4

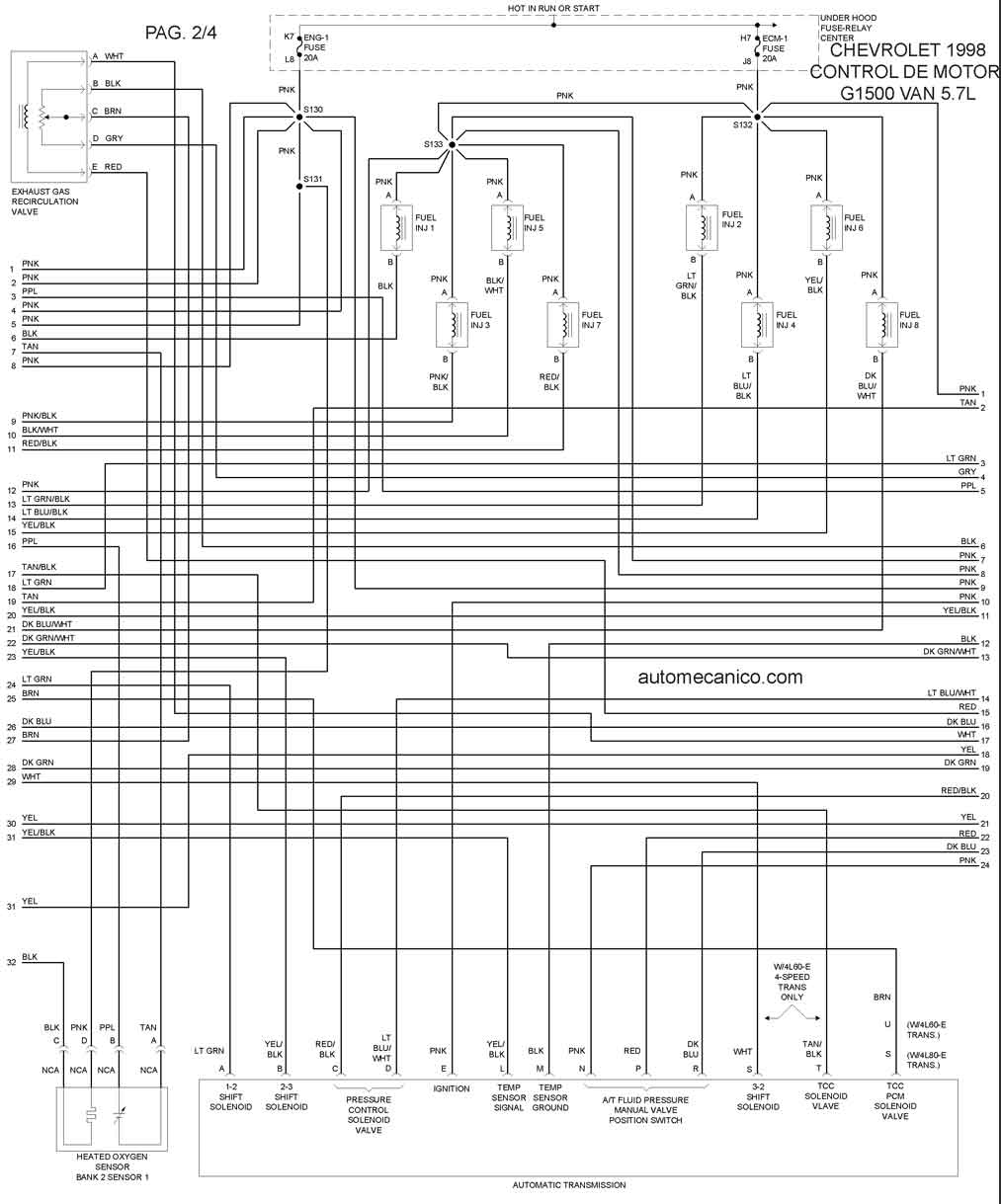

1998 G1500 VAN 5.7L V8 CONTROL DEL MOTOR 2/4

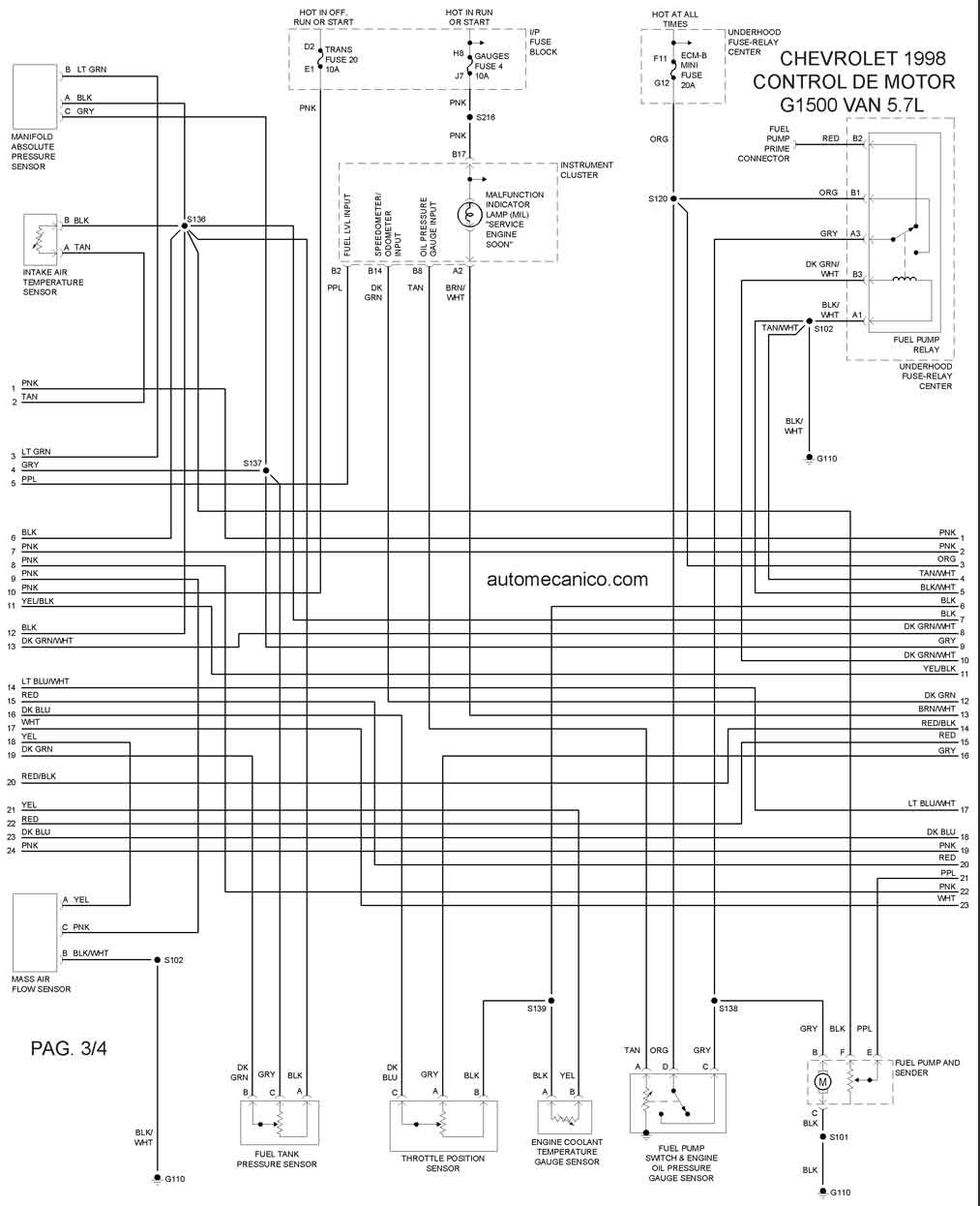

1998 G1500 VAN 5.7L V8 CONTROL DEL MOTOR 3/4

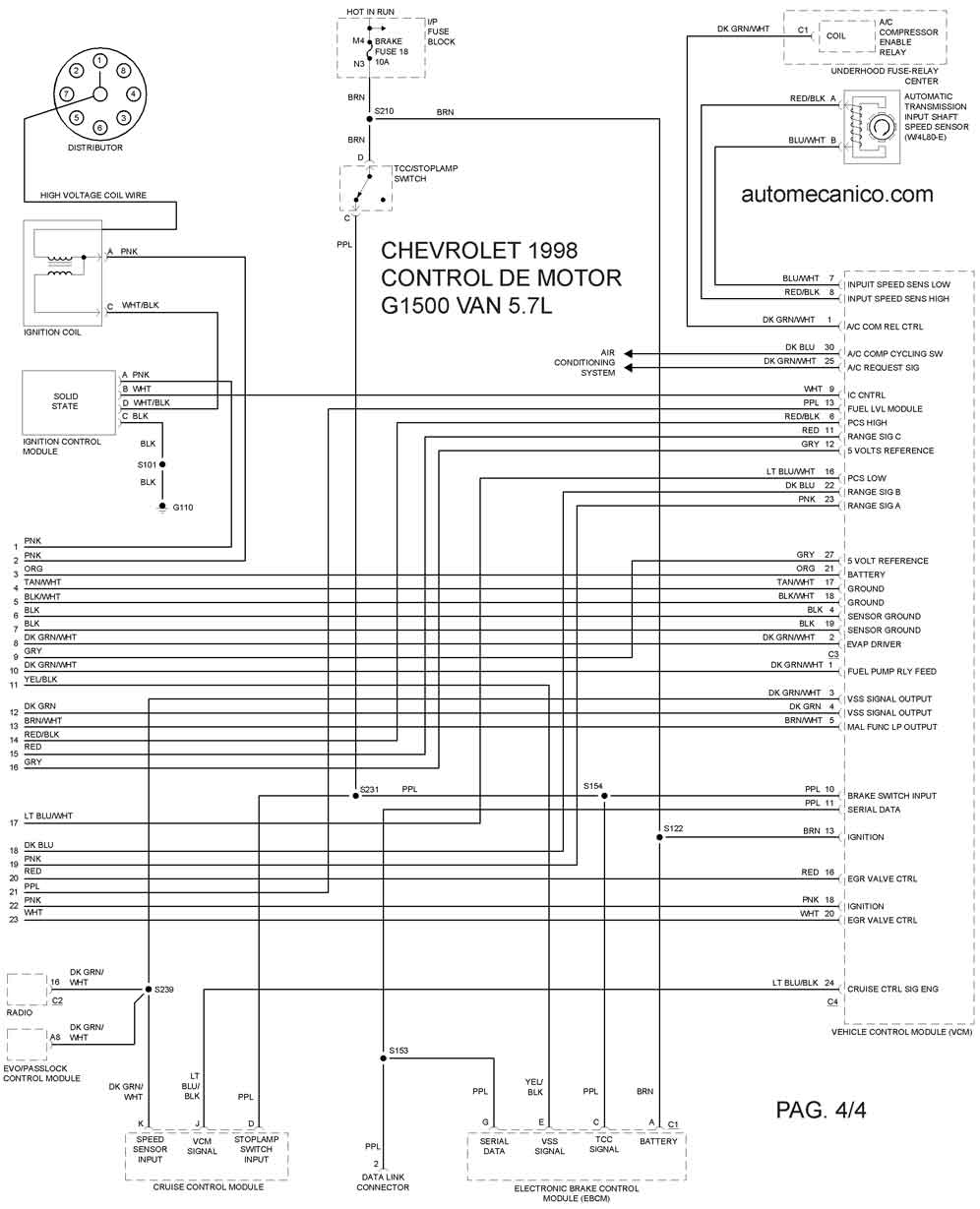

1998 G1500 VAN 5.7L V8 CONTROL DEL MOTOR 4/4
