CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 1998

DIAGRAMAS - CHEVROLET: Tracker, Venture, Pontiac -  1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: Tracker, Venture, Pontiac - 1998 -
Año CHEVROLET TRACKER 1.6L 1998

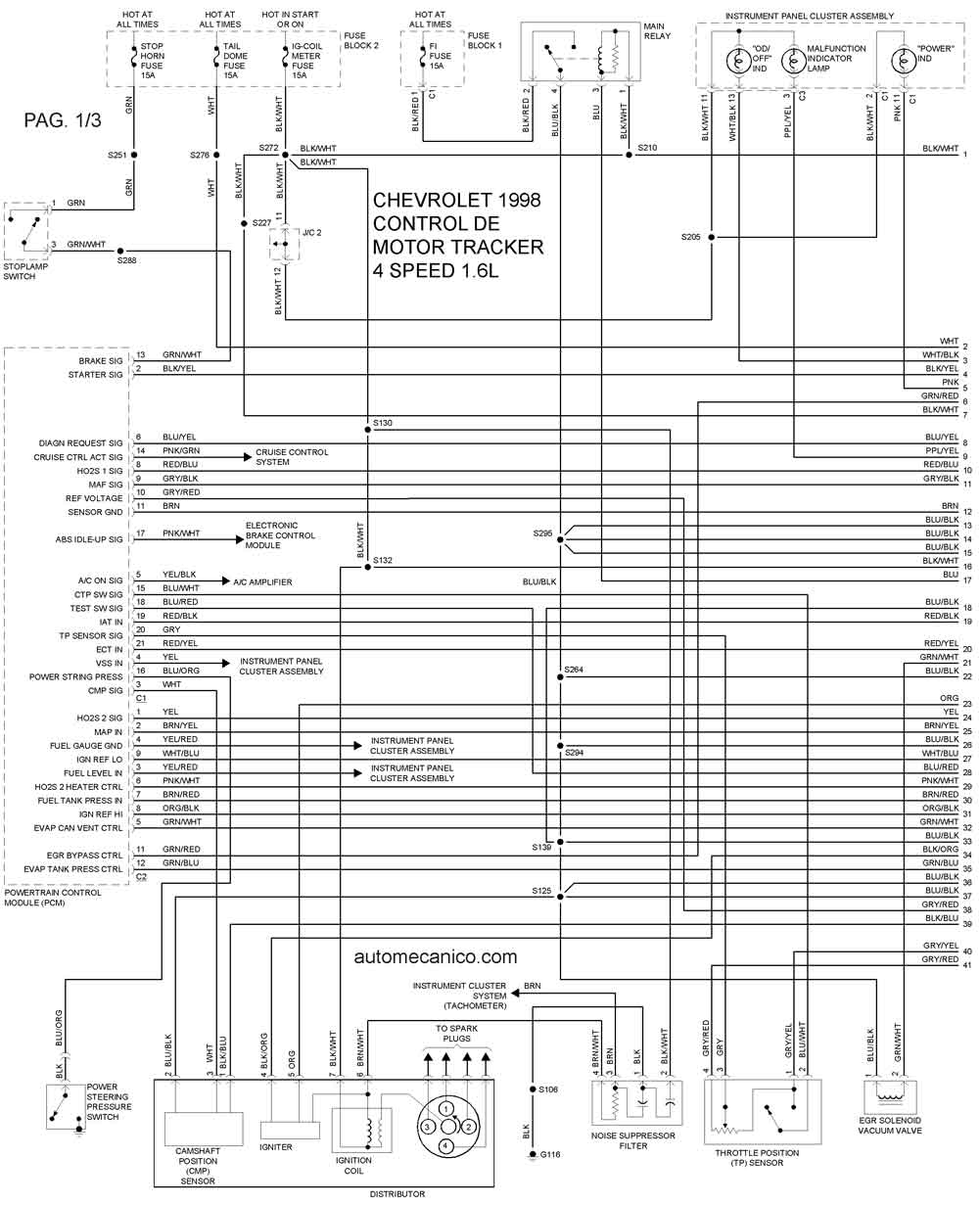

1998 TRACKER 1.6L 4 cil CONTROL DEL MOTOR 1/3

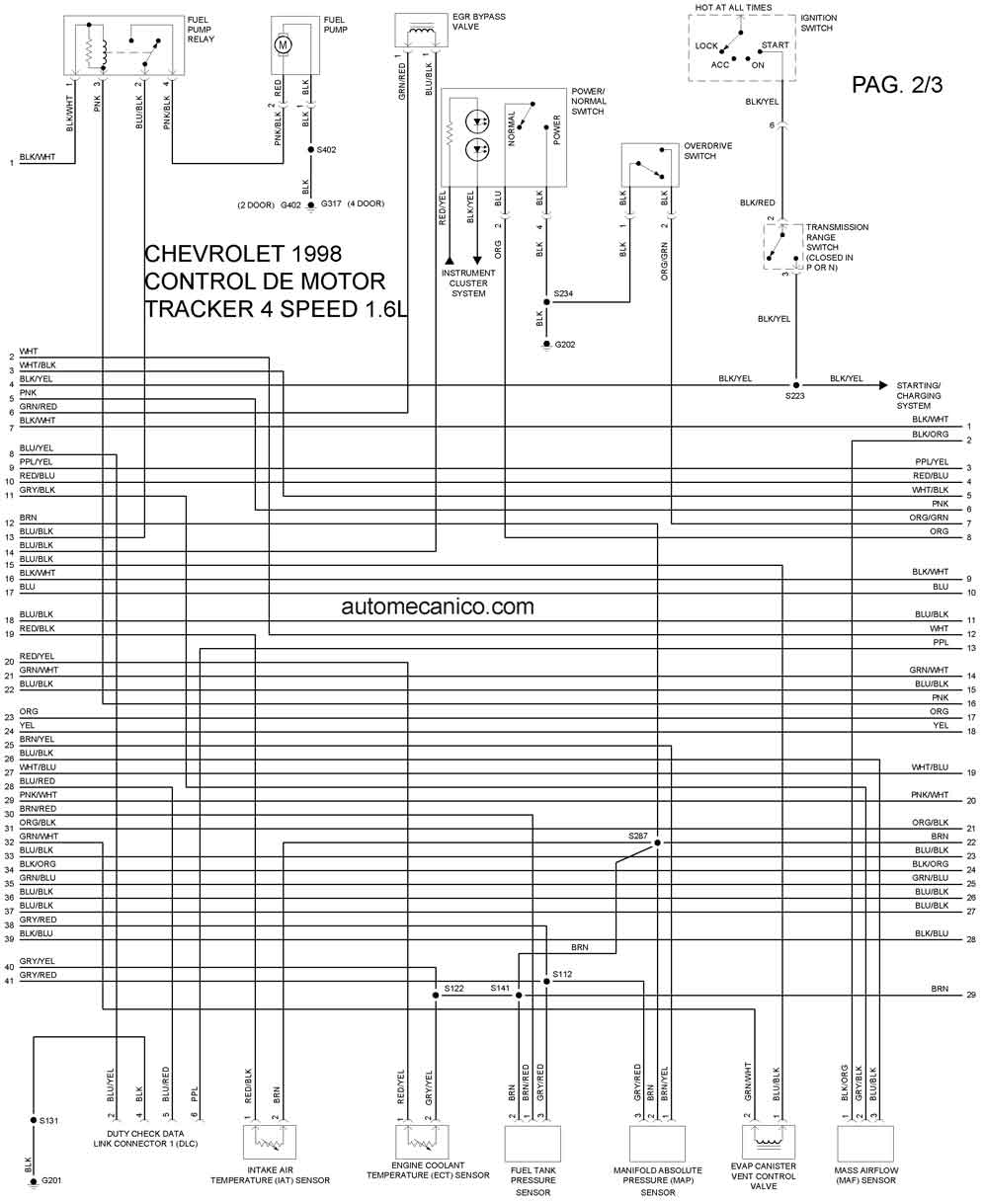

1998 TRACKER 1.6L 4 cil CONTROL DEL MOTOR 2/3

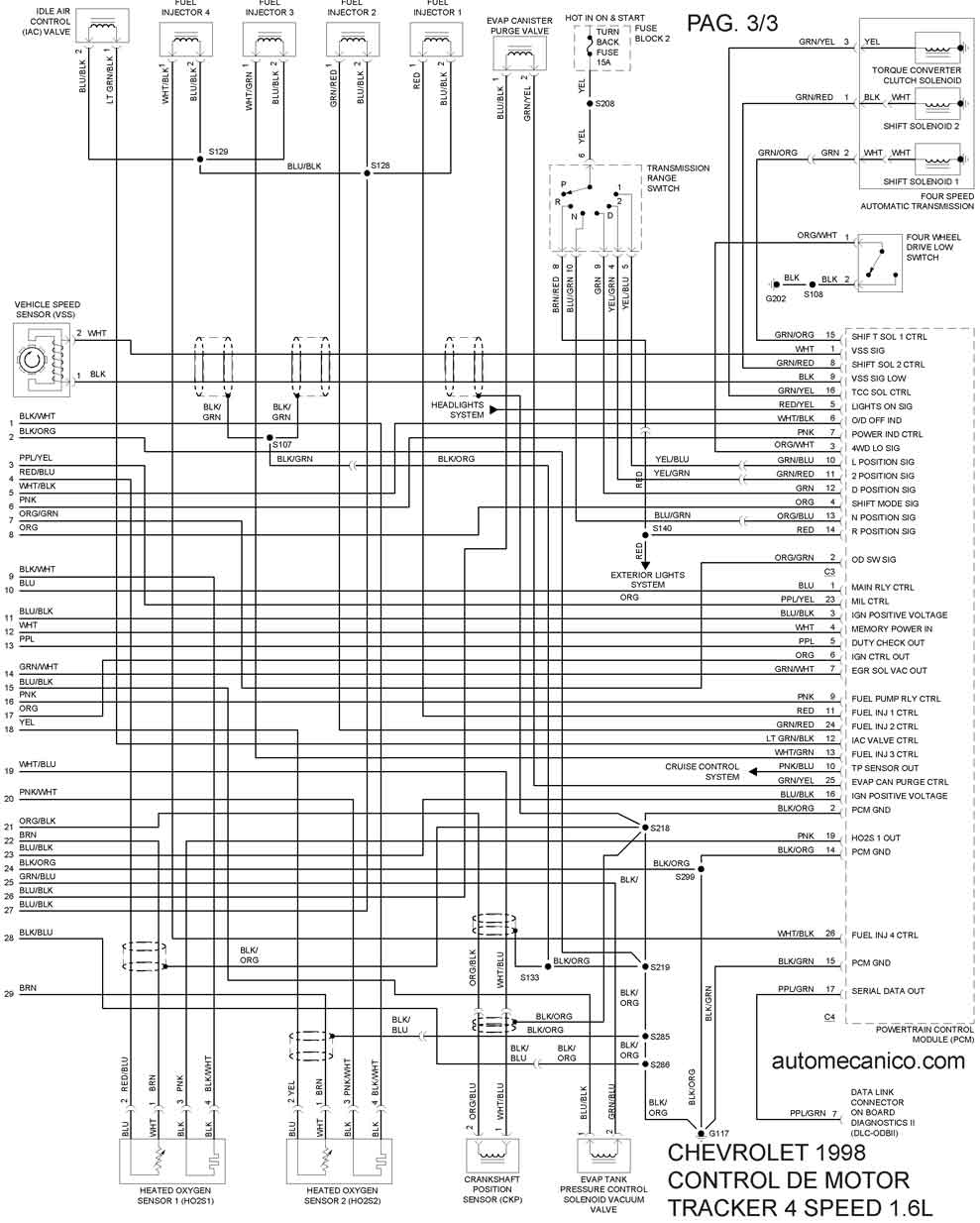

1998 TRACKER 1.6L 4 cil CONTROL DEL MOTOR 3/3
Año CHEVROLET VENTURE 3.4L V6 1998

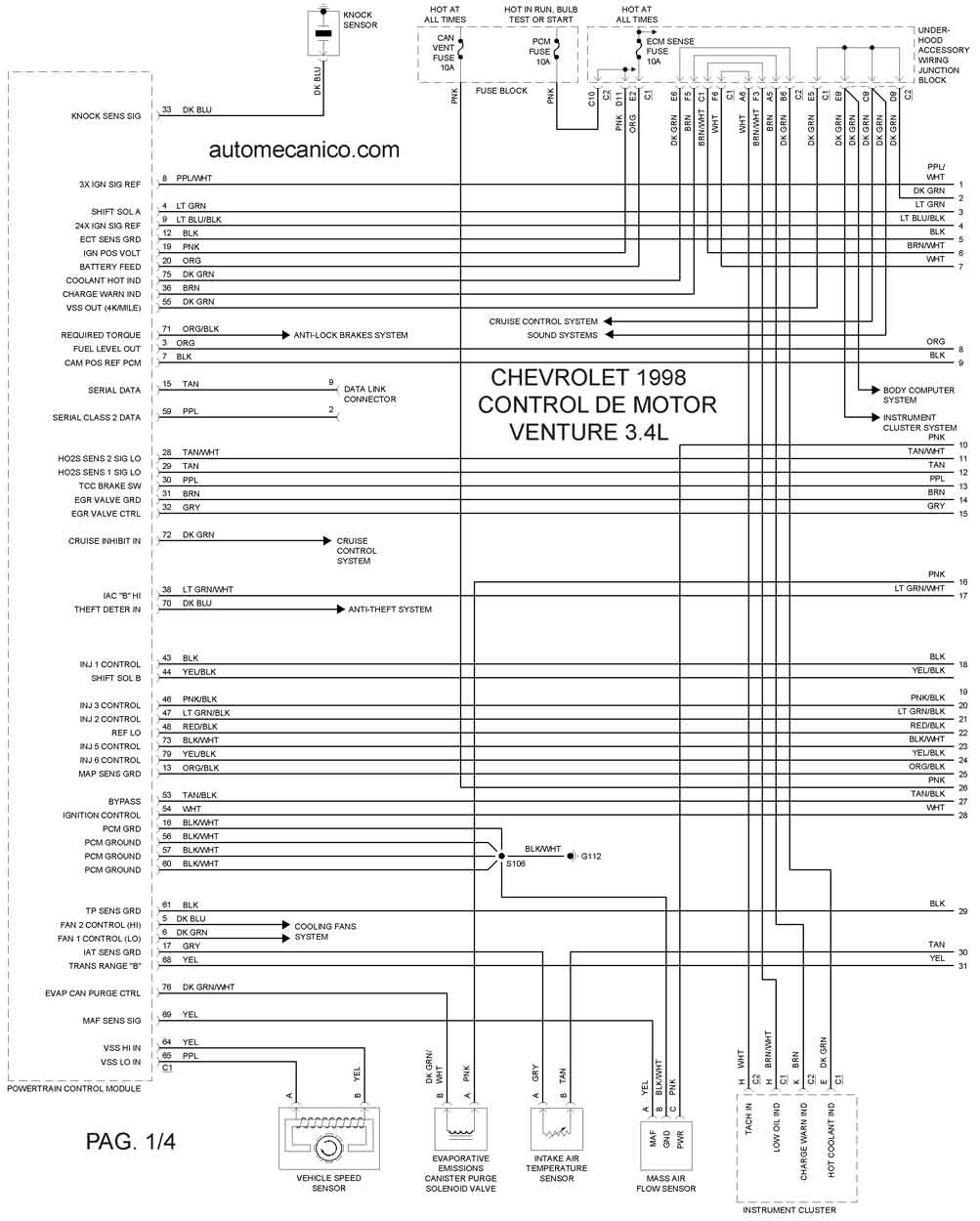

1998 VENTURE 3.4L V6 CONTROL DEL MOTOR 1/4

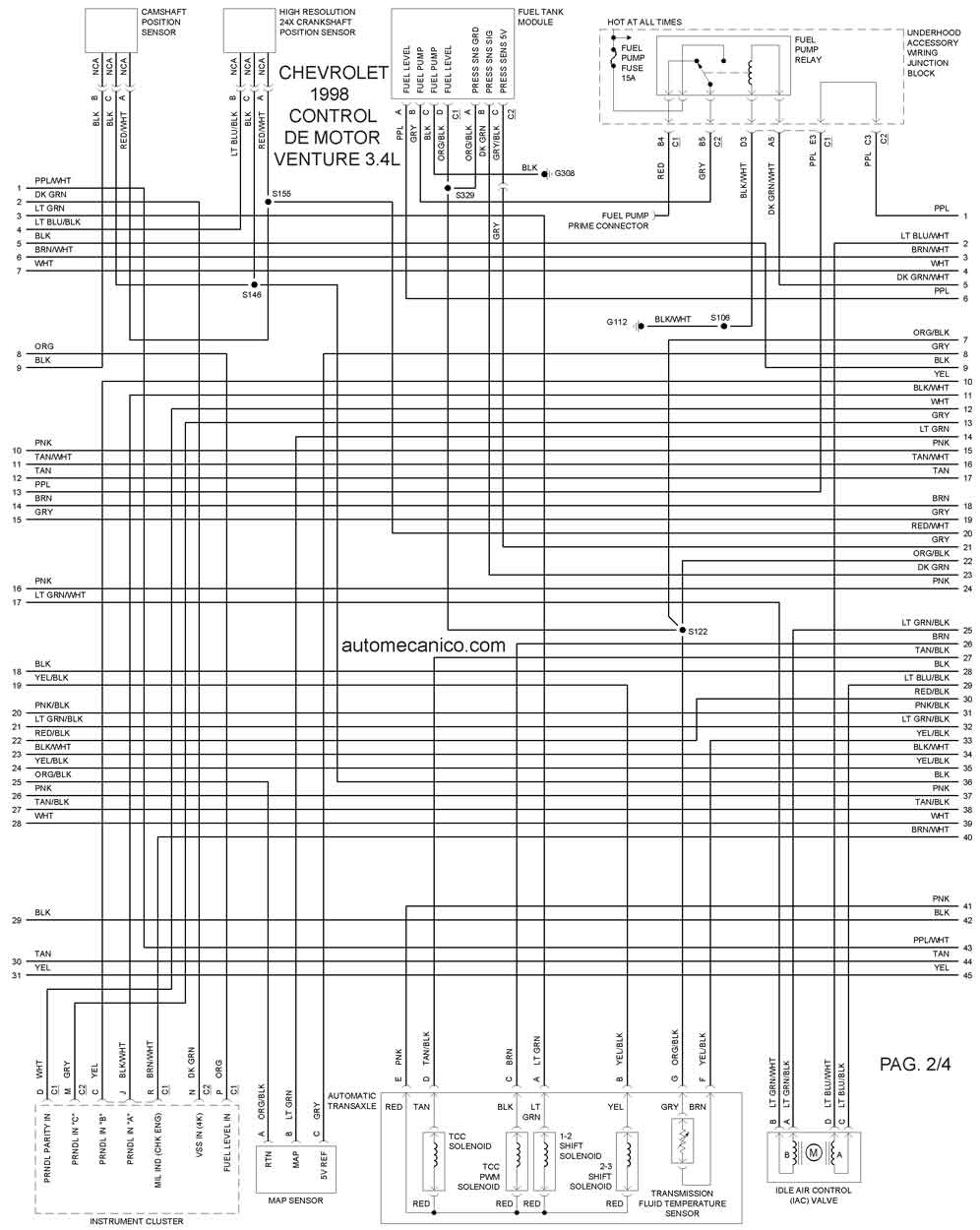

1998 VENTURE 3.4L V6 CONTROL DEL MOTOR 2/4

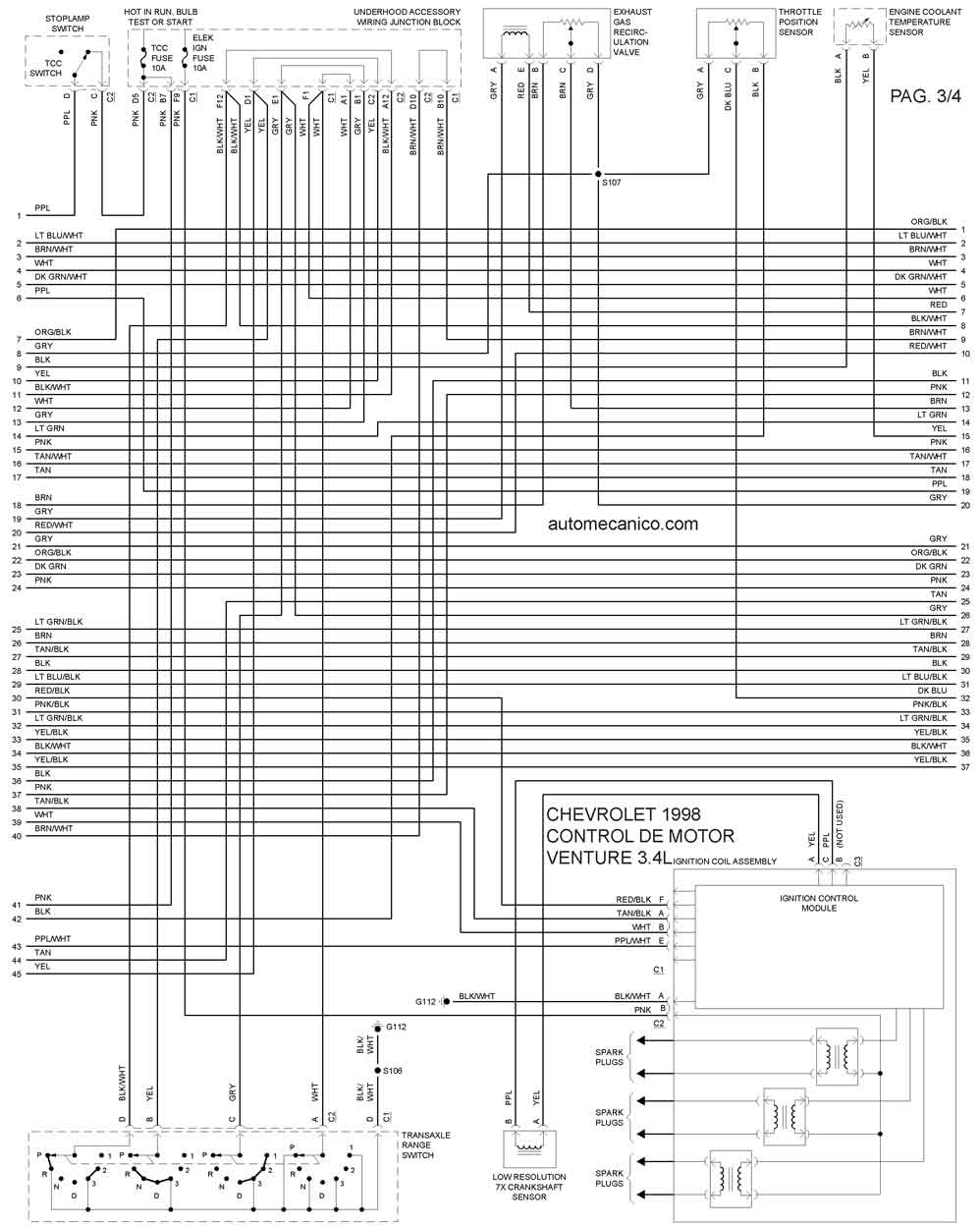

1998 VENTURE 3.4L V6 CONTROL DEL MOTOR 3/4

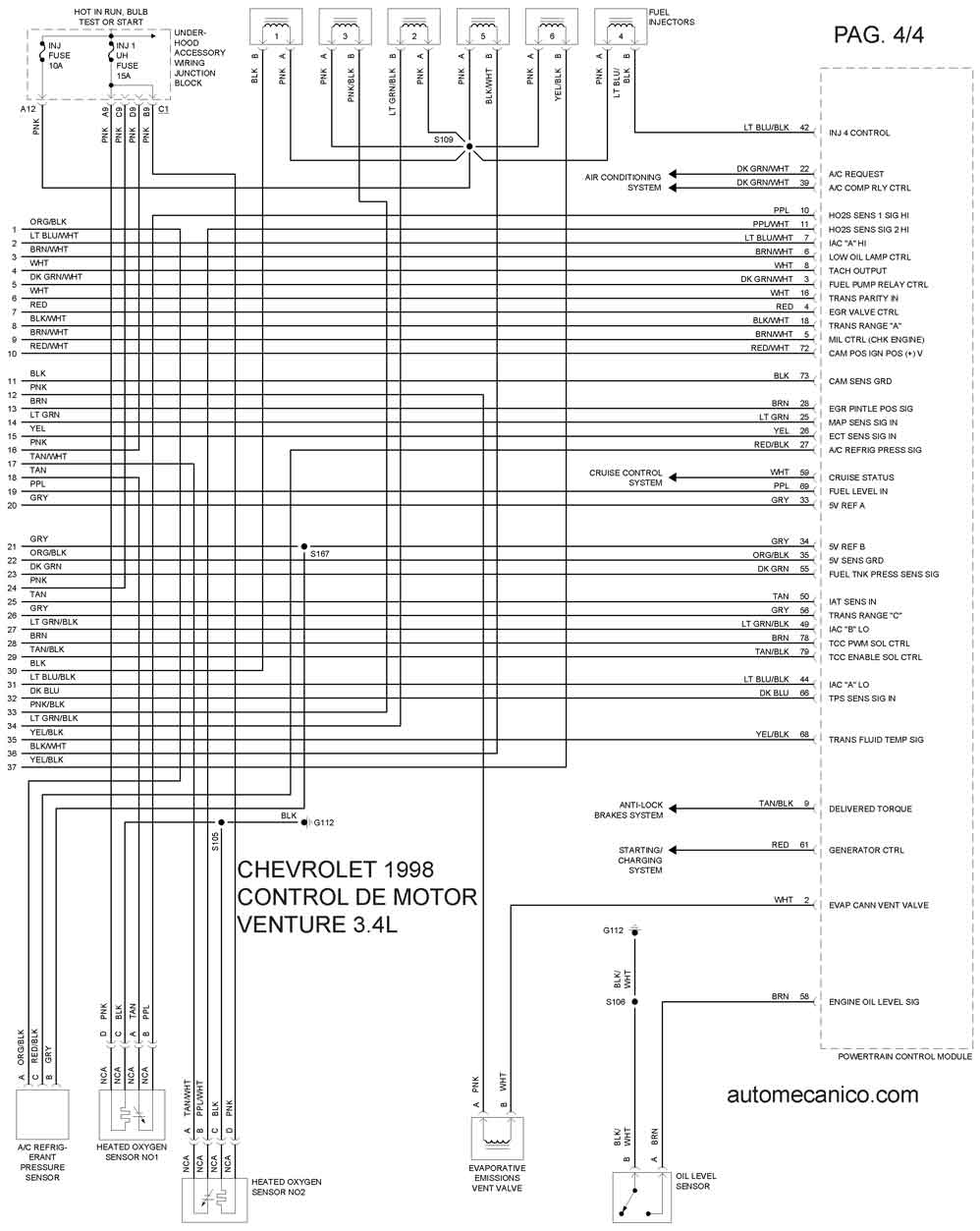

1998 VENTURE 3.4L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC  - MONTANA TRANS SPORT 3.4L V6
1998 PONTIAC 3.4L V6 CONTROL DEL MOTOR 1/4
1998 PONTIAC 3.4L V6 CONTROL DEL MOTOR 2/4
1998 PONTIAC 3.4L V6 CONTROL DEL MOTOR 3/4
1998 PONTIAC 3.4L V6 CONTROL DEL MOTOR 4/4
