| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - DODGE 1998 |
DIAGRAMAS - DODGE: RAM 3500 - 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / DODGE: RAM 3500 - 1998 - |
| Año | DODGE Gasolina | RAM 3500 PICKUP 5.9L V8 1998 |

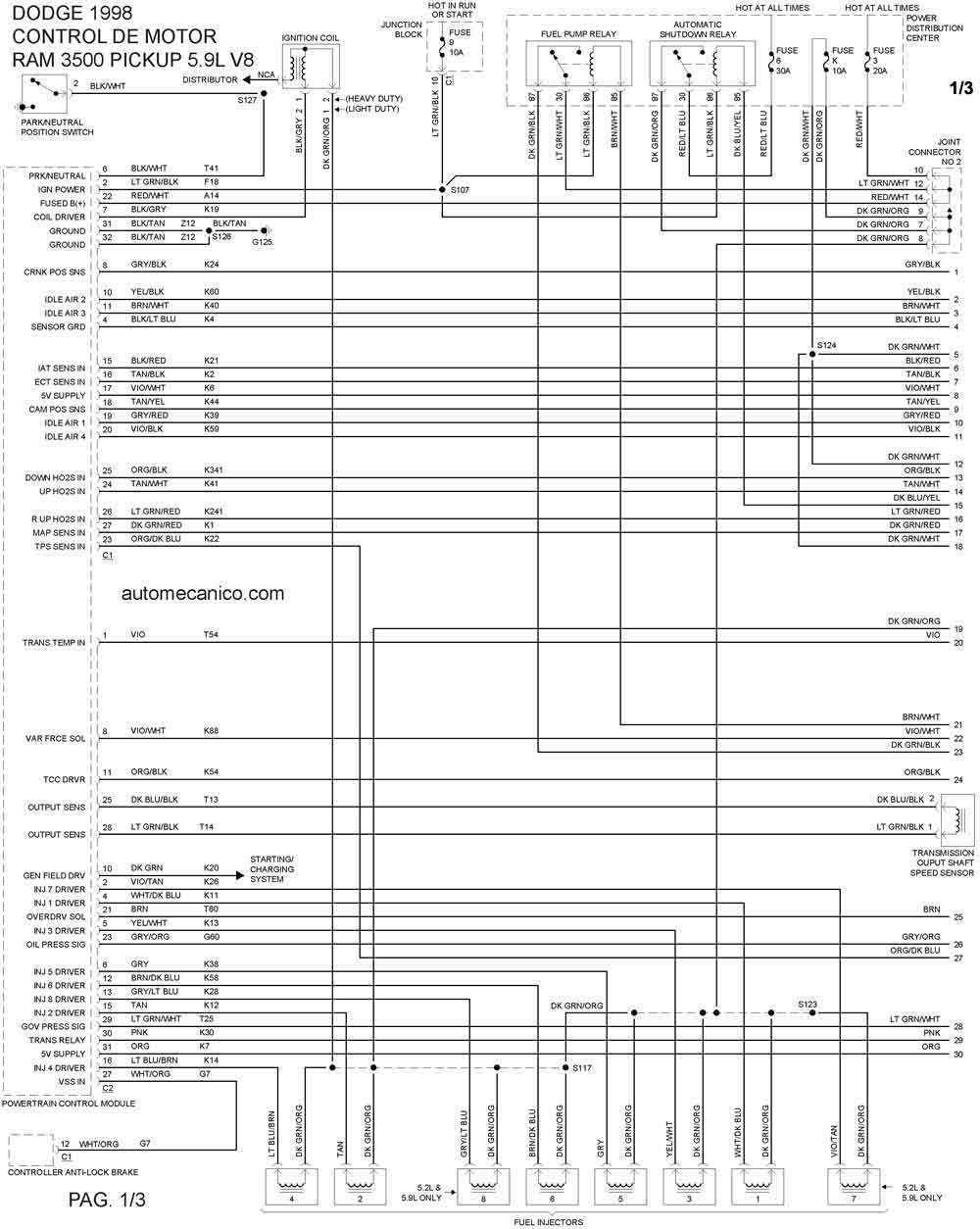

| 1998 | RAM 3500 5.9L V8 | CONTROL DEL MOTOR 1/3 |
| 1998 | RAM 3500 5.9L V8 | CONTROL DEL MOTOR 2/3 |

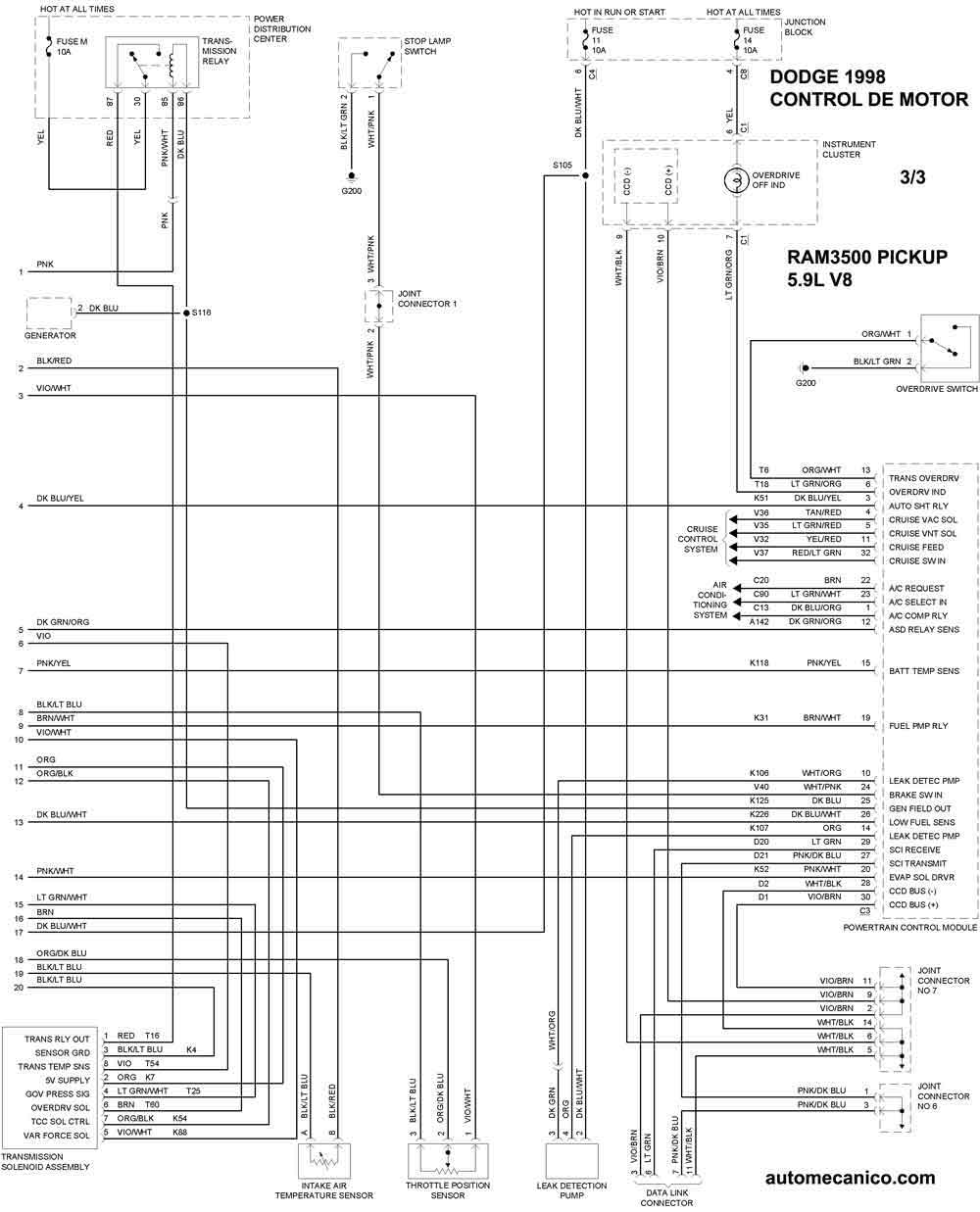

| 1998 | RAM 3500 5.9L V8 | CONTROL DEL MOTOR 3/3 |
| Año | DODGE Gasolina | RAM 3500 PICKUP 8.0L V10 1998 |
| 1998 | RAM 3500 8.0L V10 | CONTROL DEL MOTOR 1/3 |

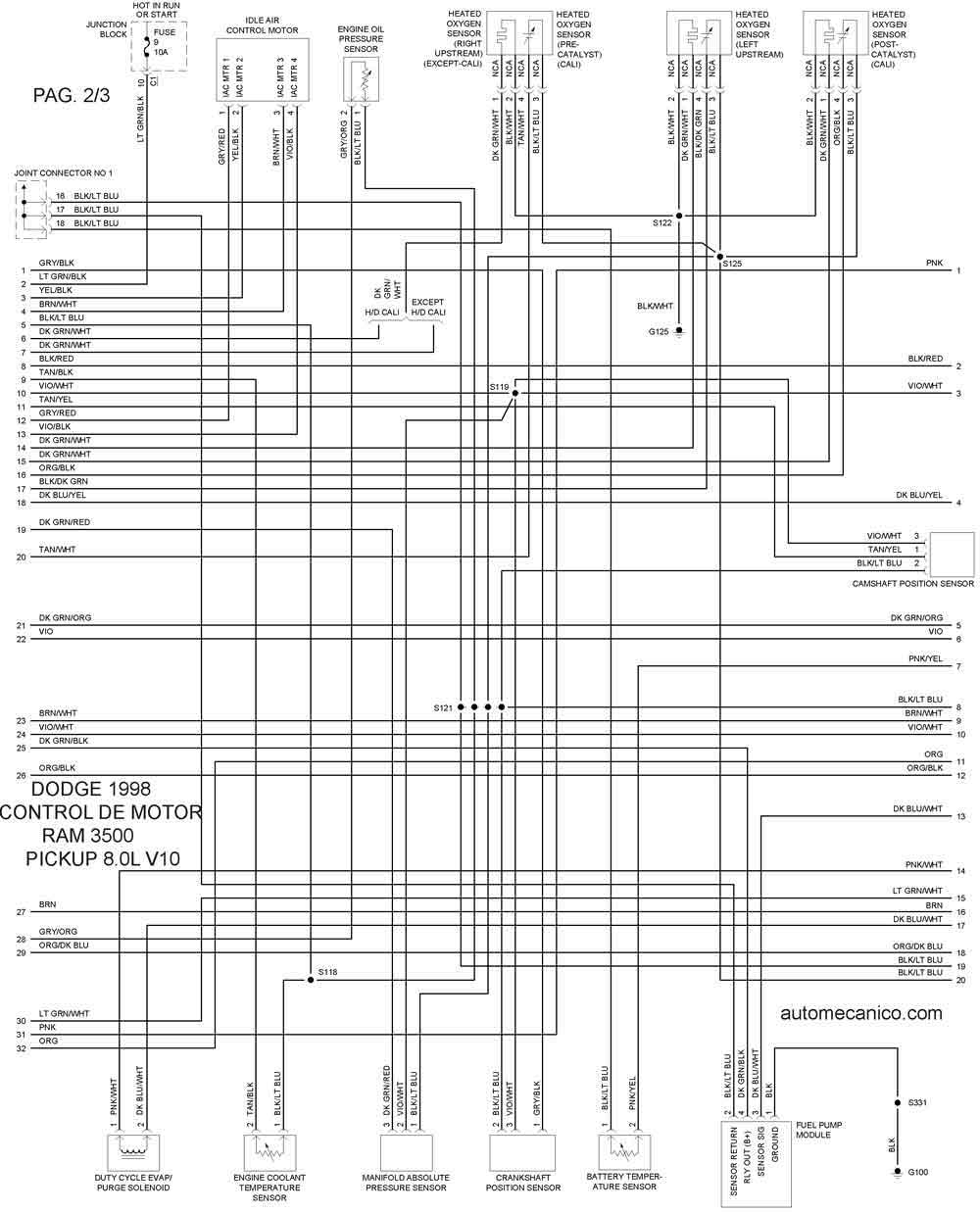

| 1998 | RAM 3500 8.0L V10 | CONTROL DEL MOTOR 2/3 |

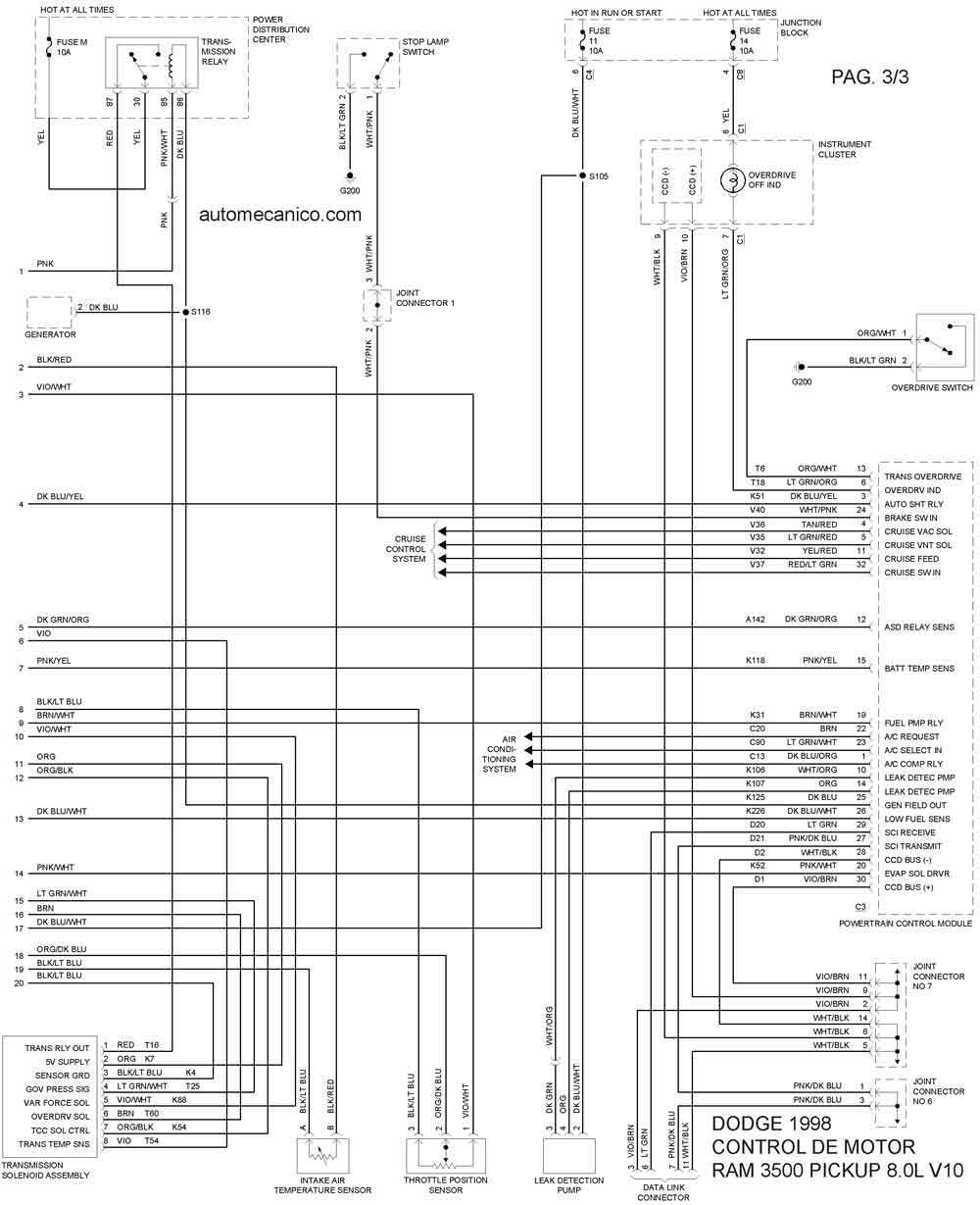

| 1998 | RAM 3500 8.0L V10 | CONTROL DEL MOTOR 3/3 |
| Año | DODGE/QUAD CAB Diesel | RAM 3500 PICKUP 5.9L L6 DIESEL |

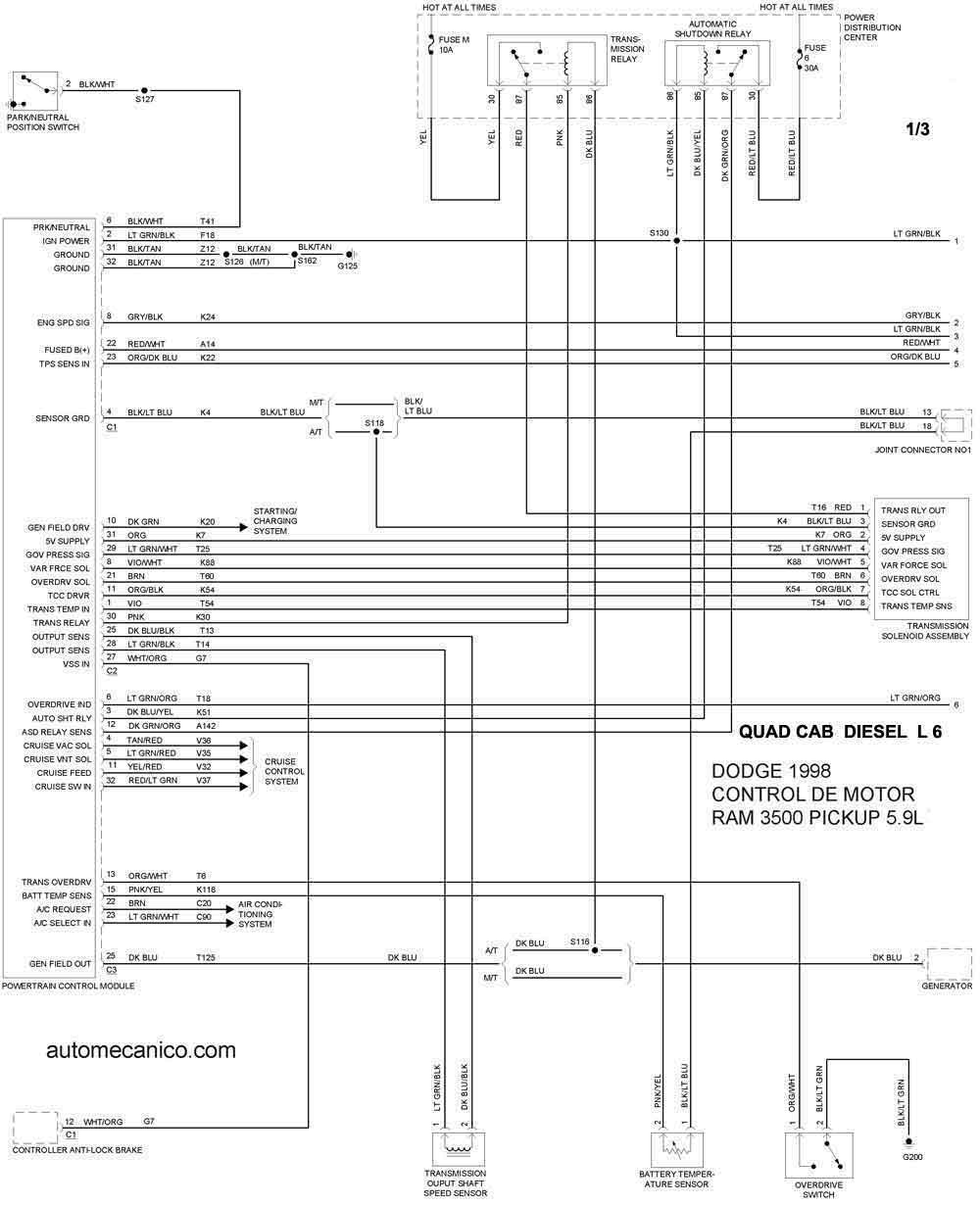

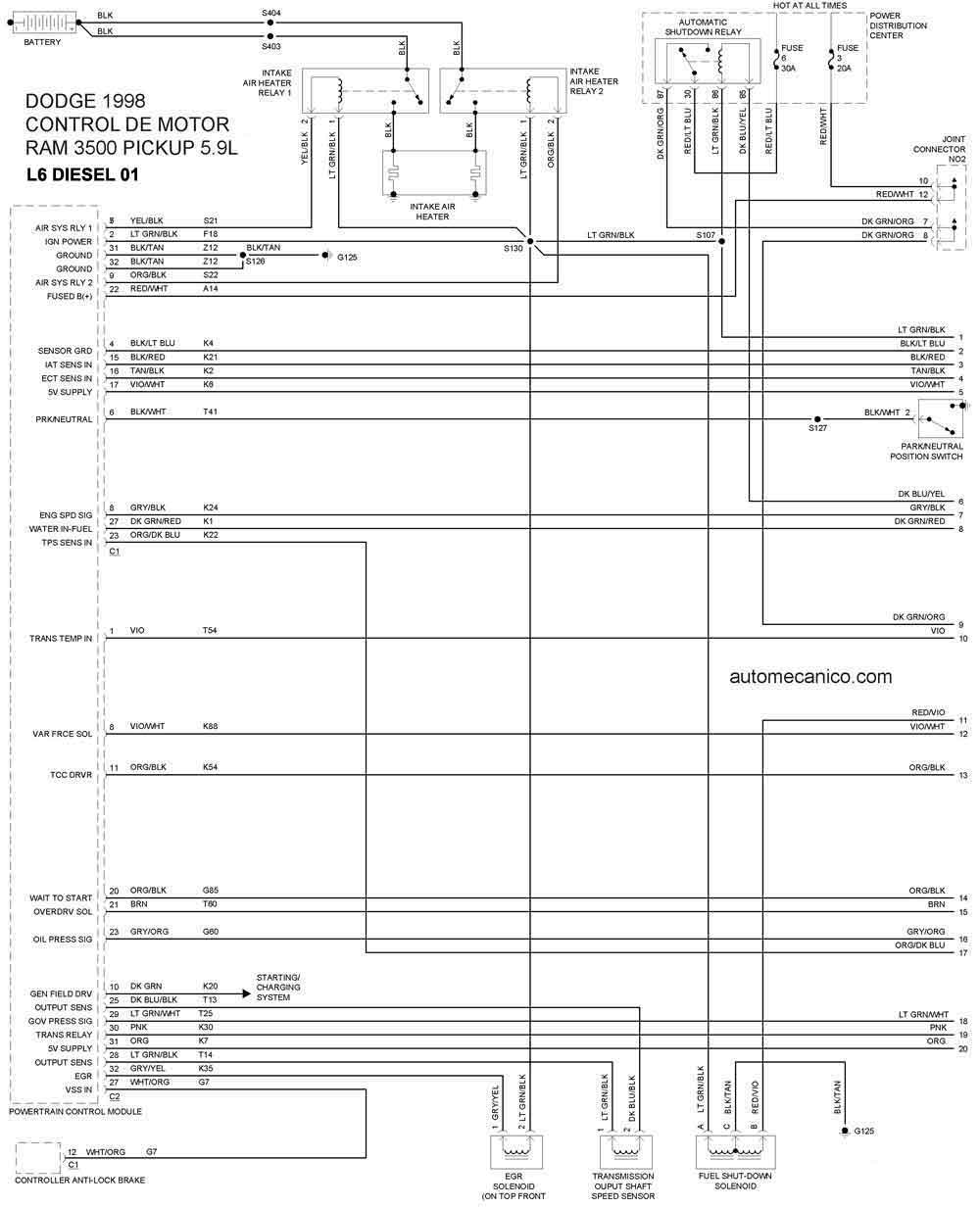

| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 1/3 |

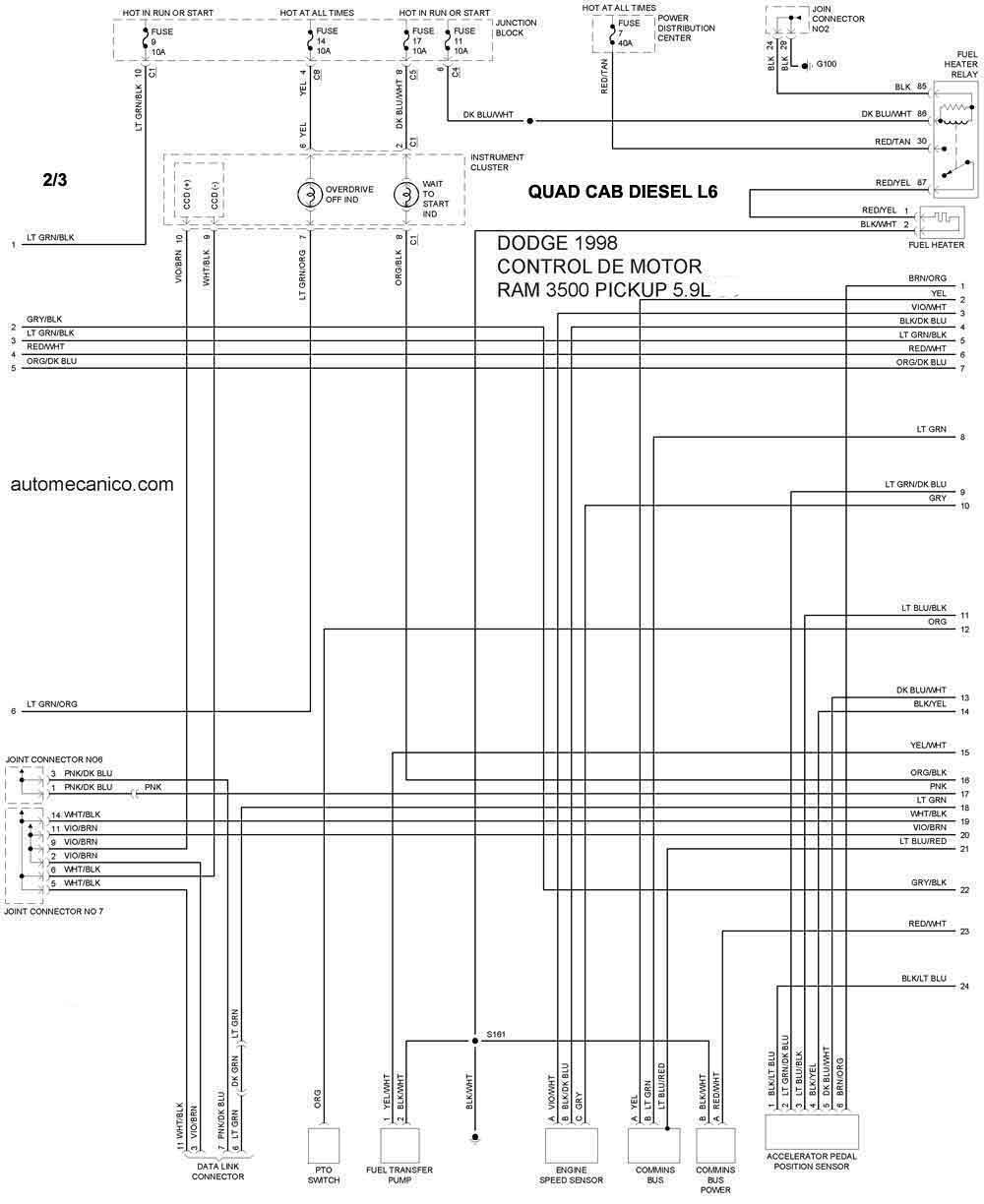

| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 2/3 |

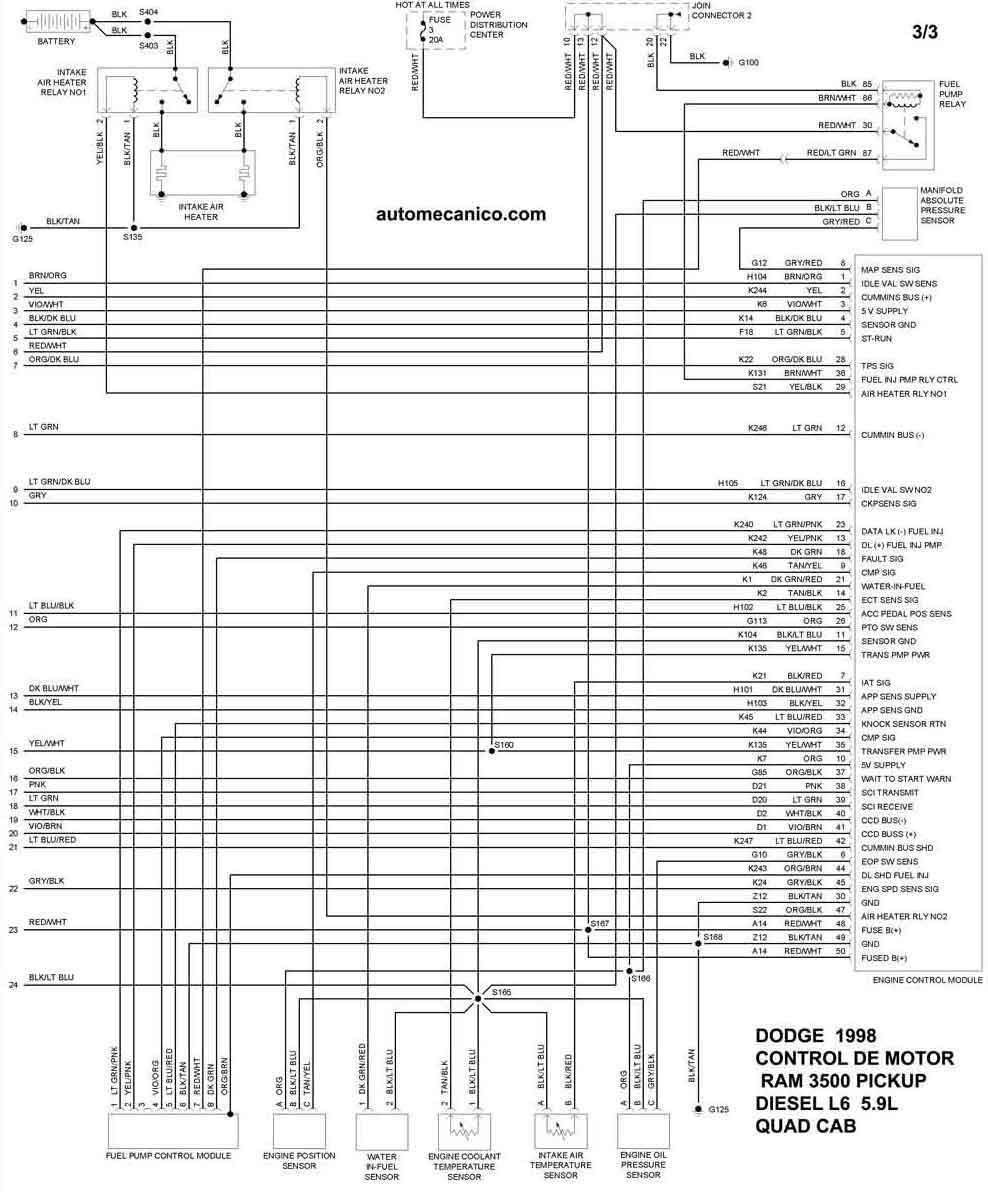

| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 3/3 |
| Año | DODGE Diesel | RAM 3500 PICKUP 5.9L L6 DIESEL |
| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 1/3 |

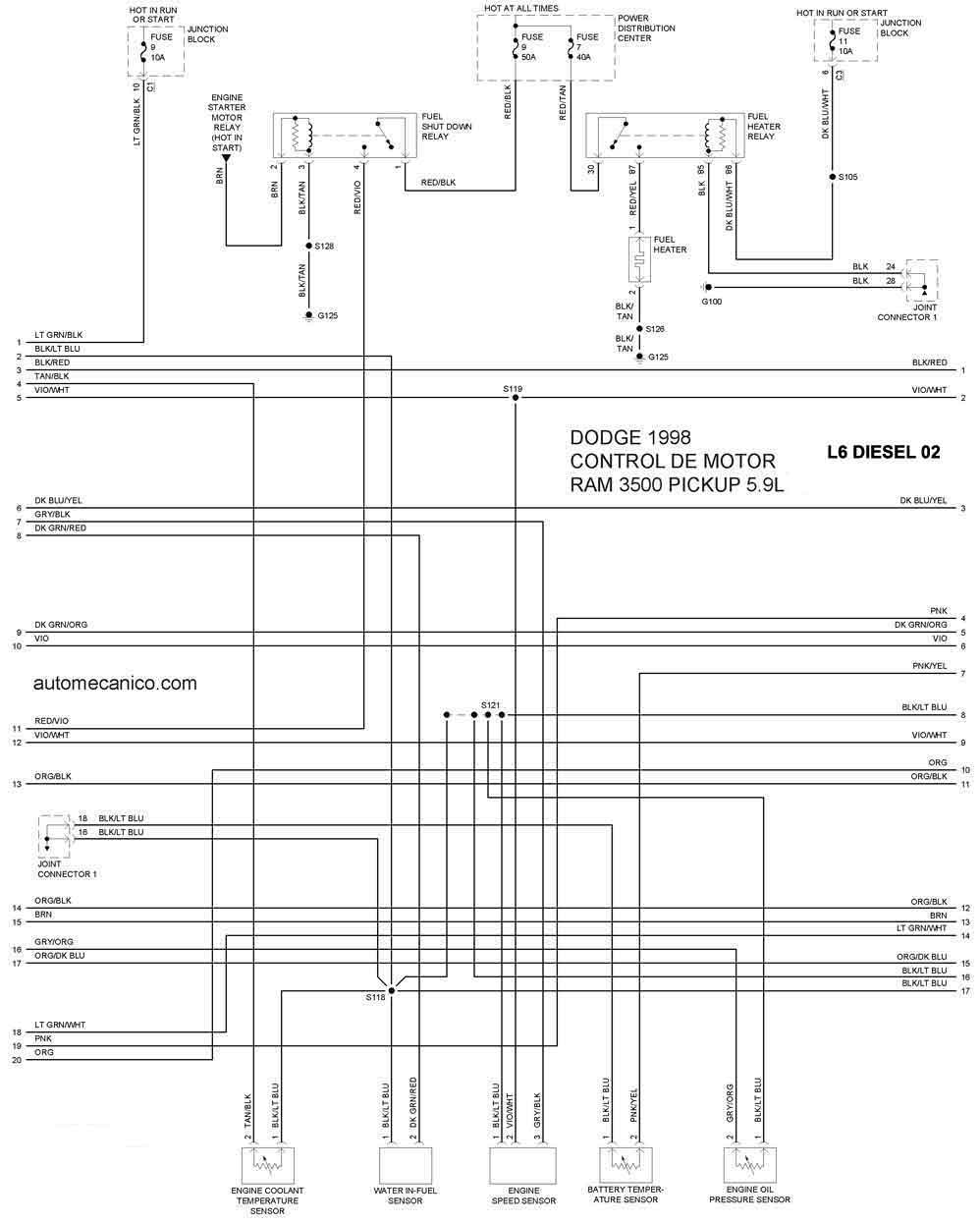

| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 2/3 |

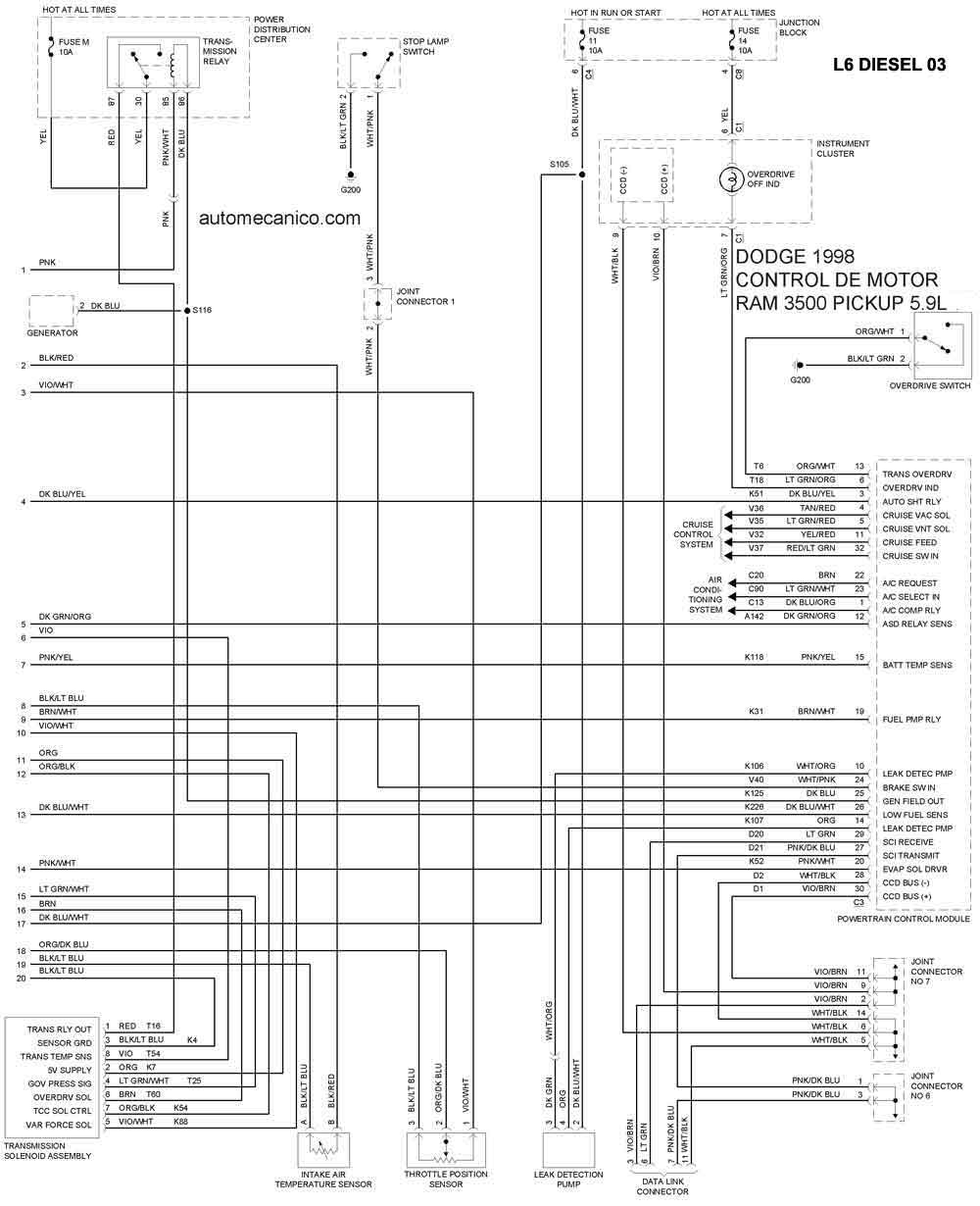

| 1998 | RAM 3500 5.9L L6 | CONTROL DEL MOTOR 3/3 |
