CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - NISSAN 2005

DIAGRAMAS - ESQUEMAS - Control del motor - NISSAN: Frontier, Maxima, Murano - 2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / NISSAN:  Frontier, Maxima, Murano - 2005 -
YEAR NISSAN FRONTIER 2.5L 4 Cil. 2005

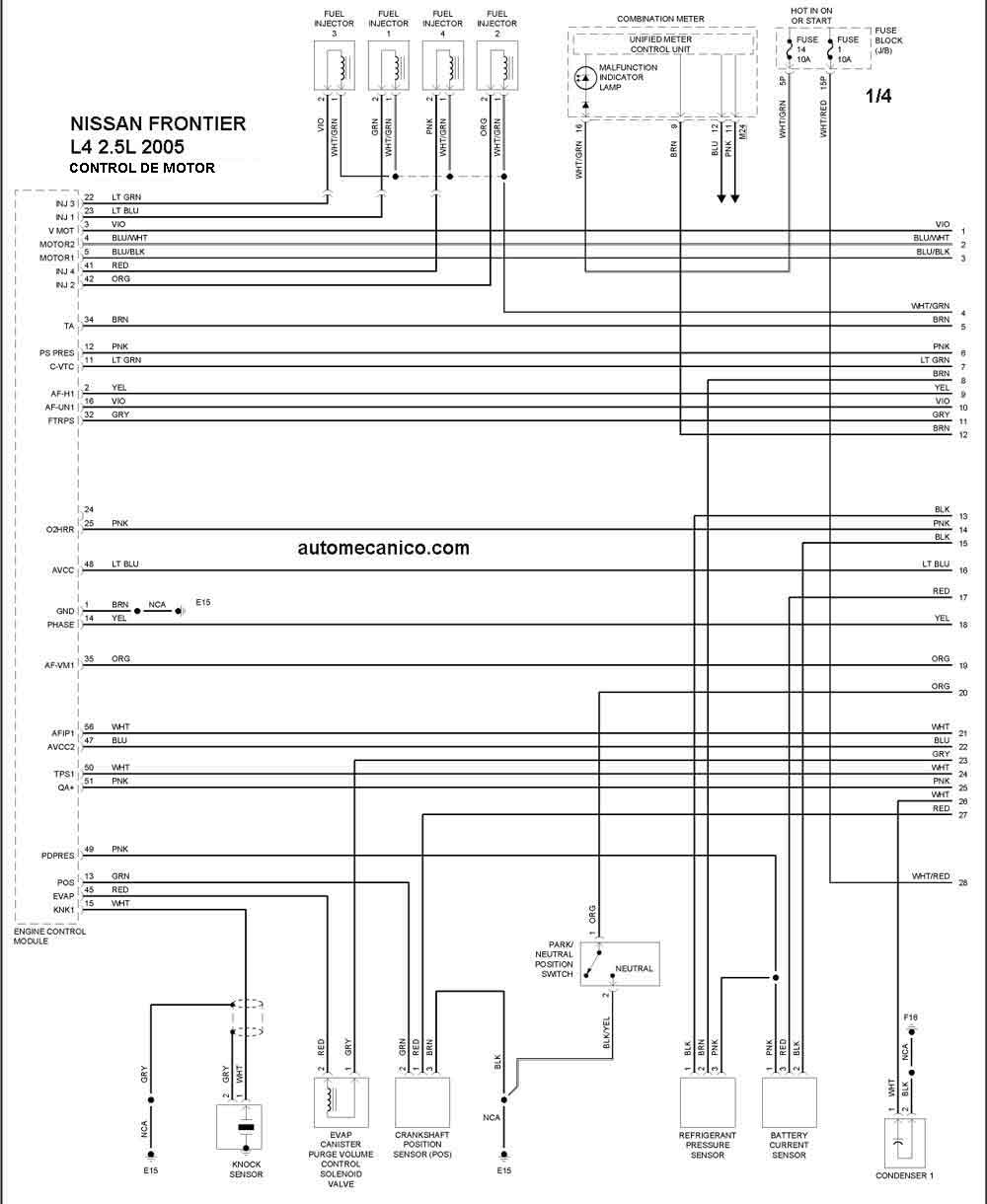

2005 FRONTIER 2.5L 4 Cil. CONTROL DEL MOTOR 1/4

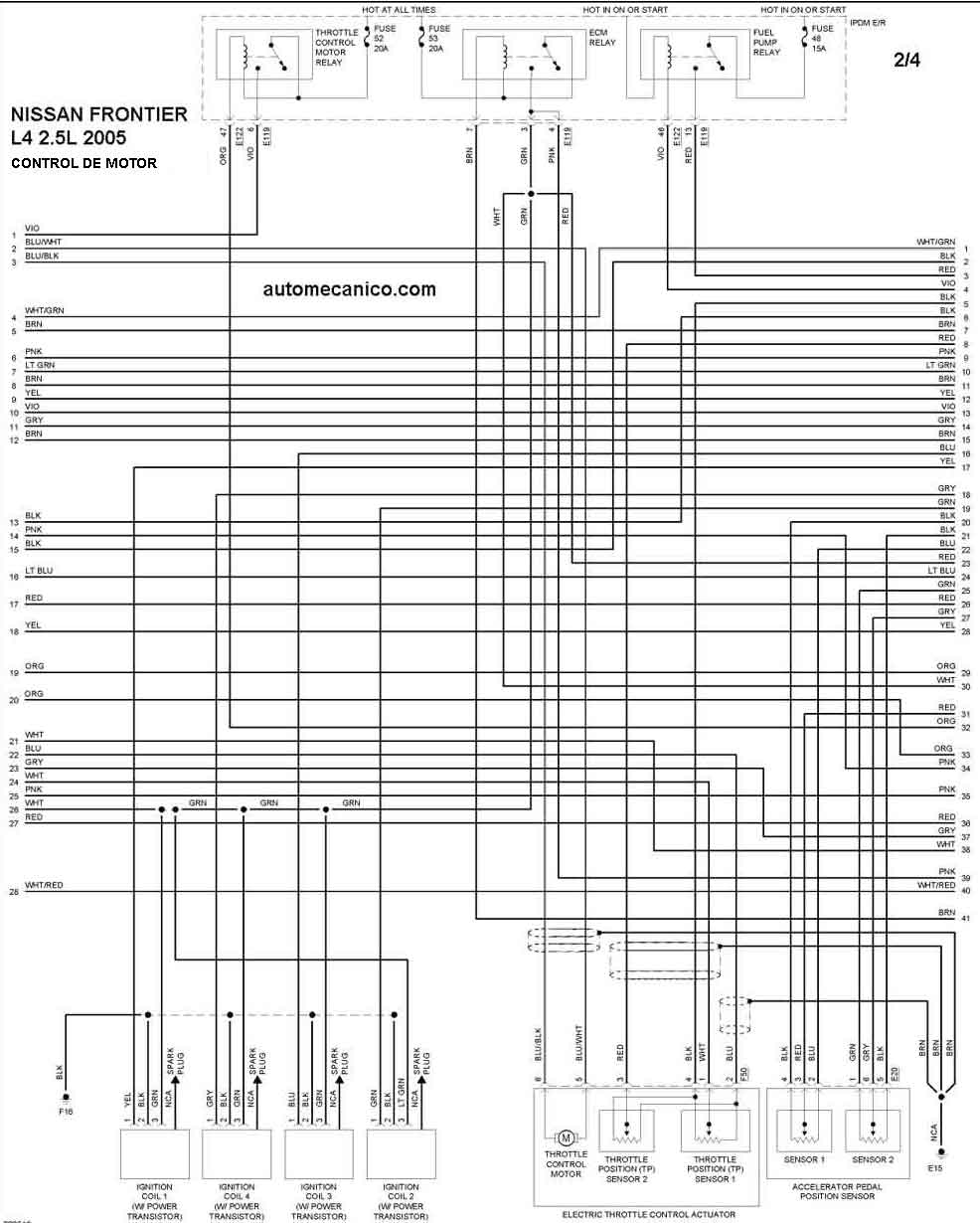

2005 FRONTIER 2.5L 4 Cil. CONTROL DEL MOTOR 2/4
2005 FRONTIER 2.5L 4 Cil. CONTROL DEL MOTOR 3/4

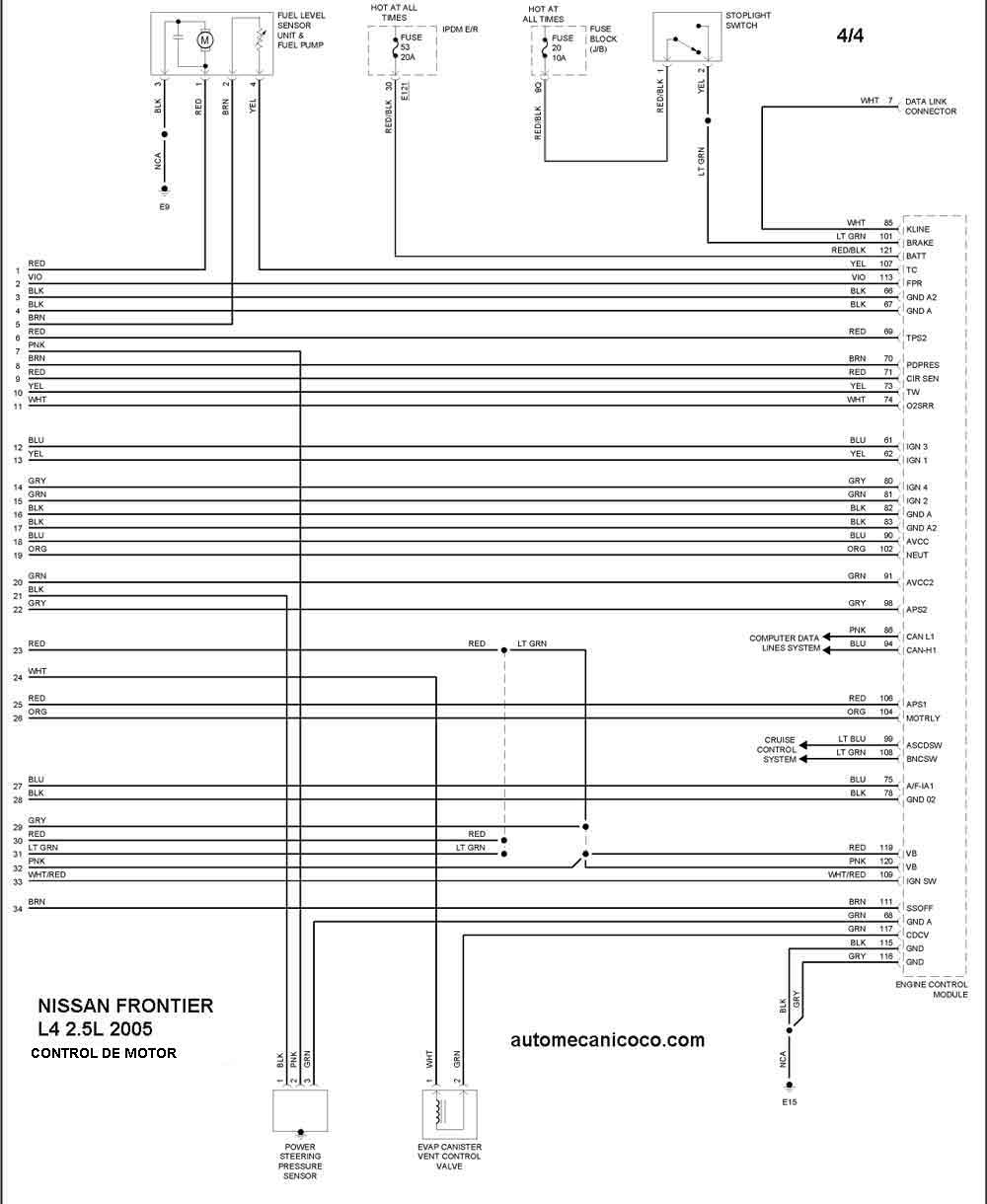

2005 FRONTIER 2.5L 4 Cil. CONTROL DEL MOTOR 4/4
YEAR NISSAN FRONTIER 4.0L V6 2005

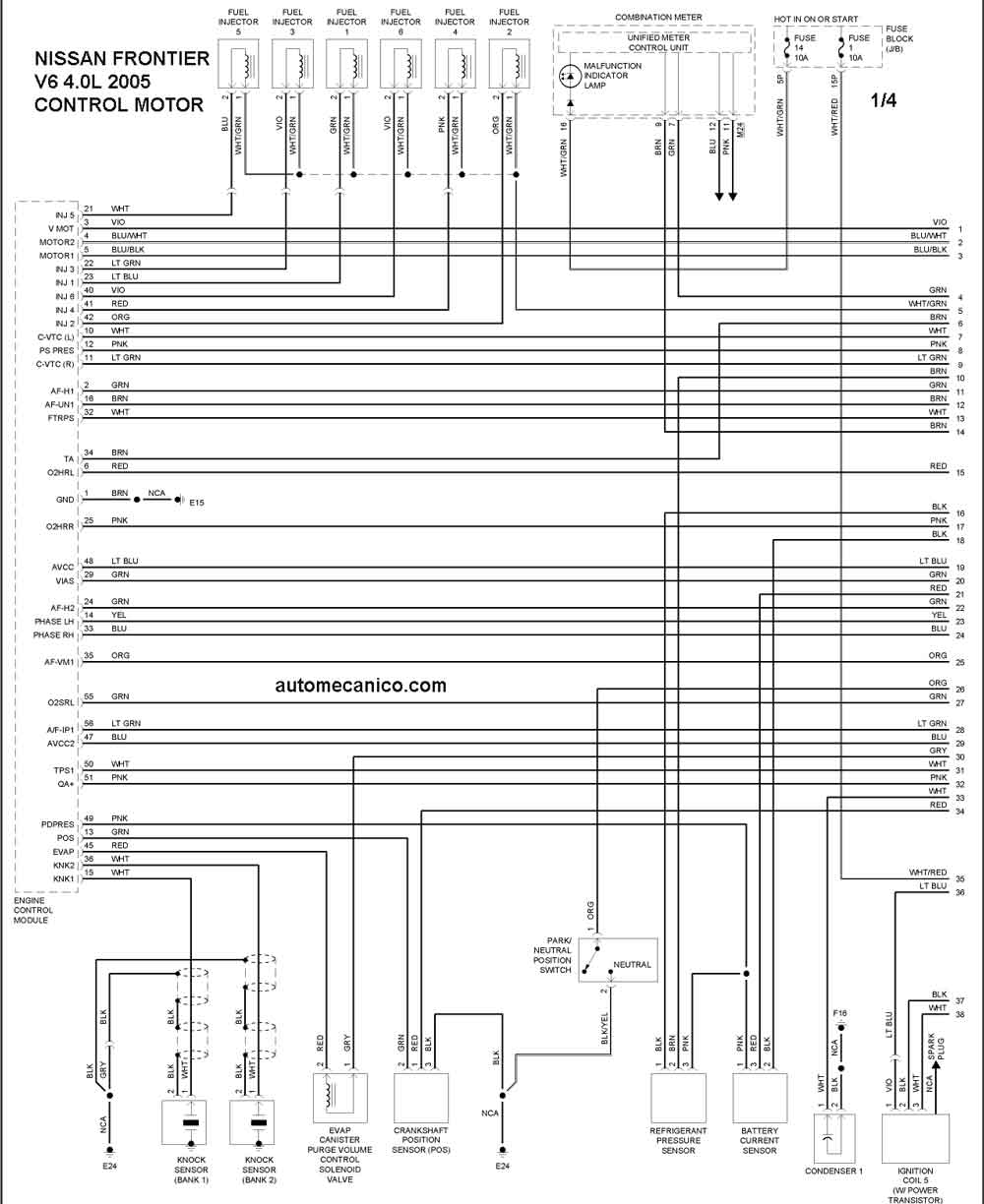

2005 FRONTIER 4.0L V6 CONTROL DEL MOTOR 1/4
2005 FRONTIER 4.0L V6 CONTROL DEL MOTOR 2/4
2005 FRONTIER 4.0L V6 CONTROL DEL MOTOR 3/4

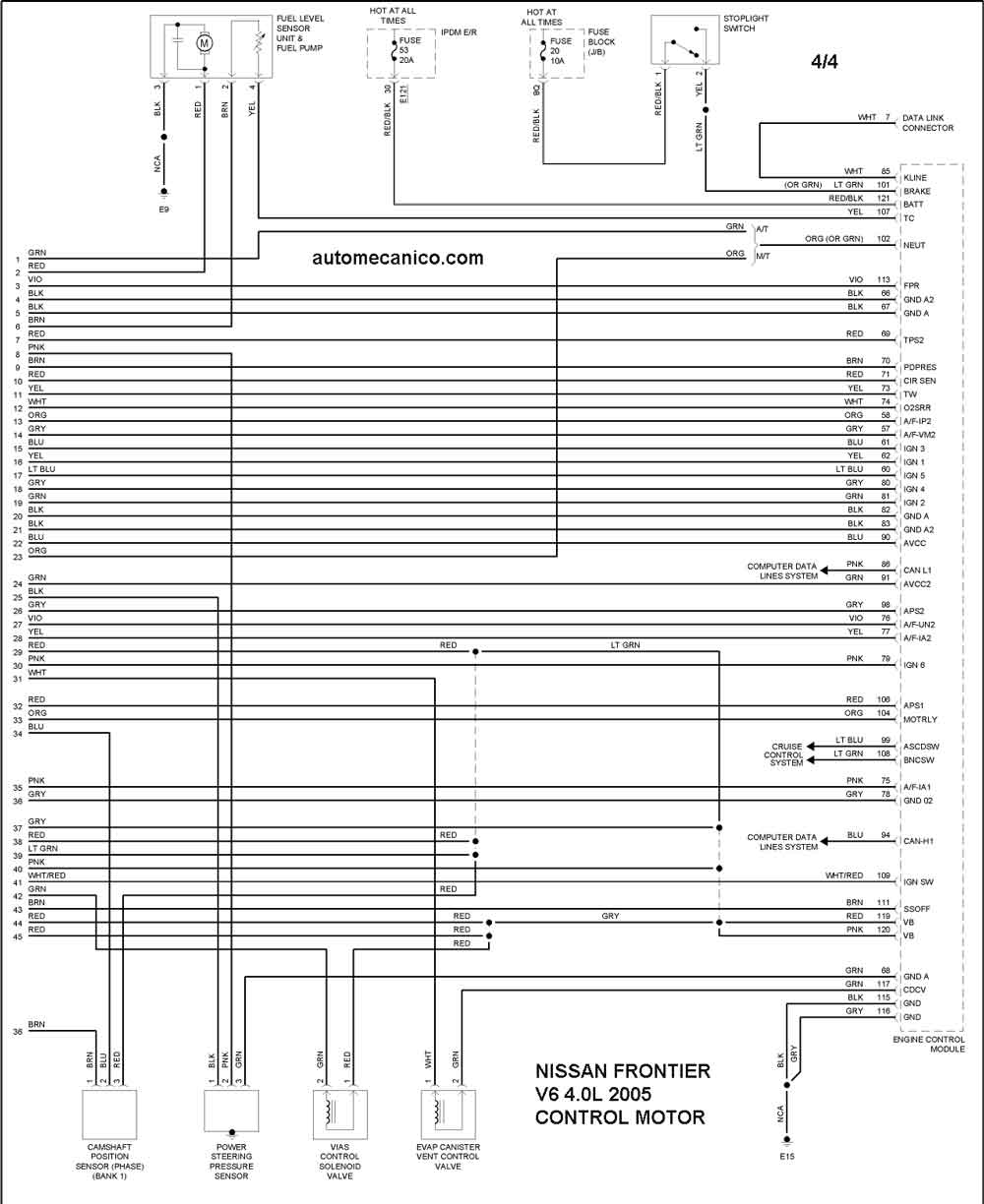

2005 FRONTIER 4.0L V6 CONTROL DEL MOTOR 4/4
YEAR NISSAN MAXIMA 3.5L V6 2005
2005 MAXIMA 3.5L V6 CONTROL DEL MOTOR 1/4

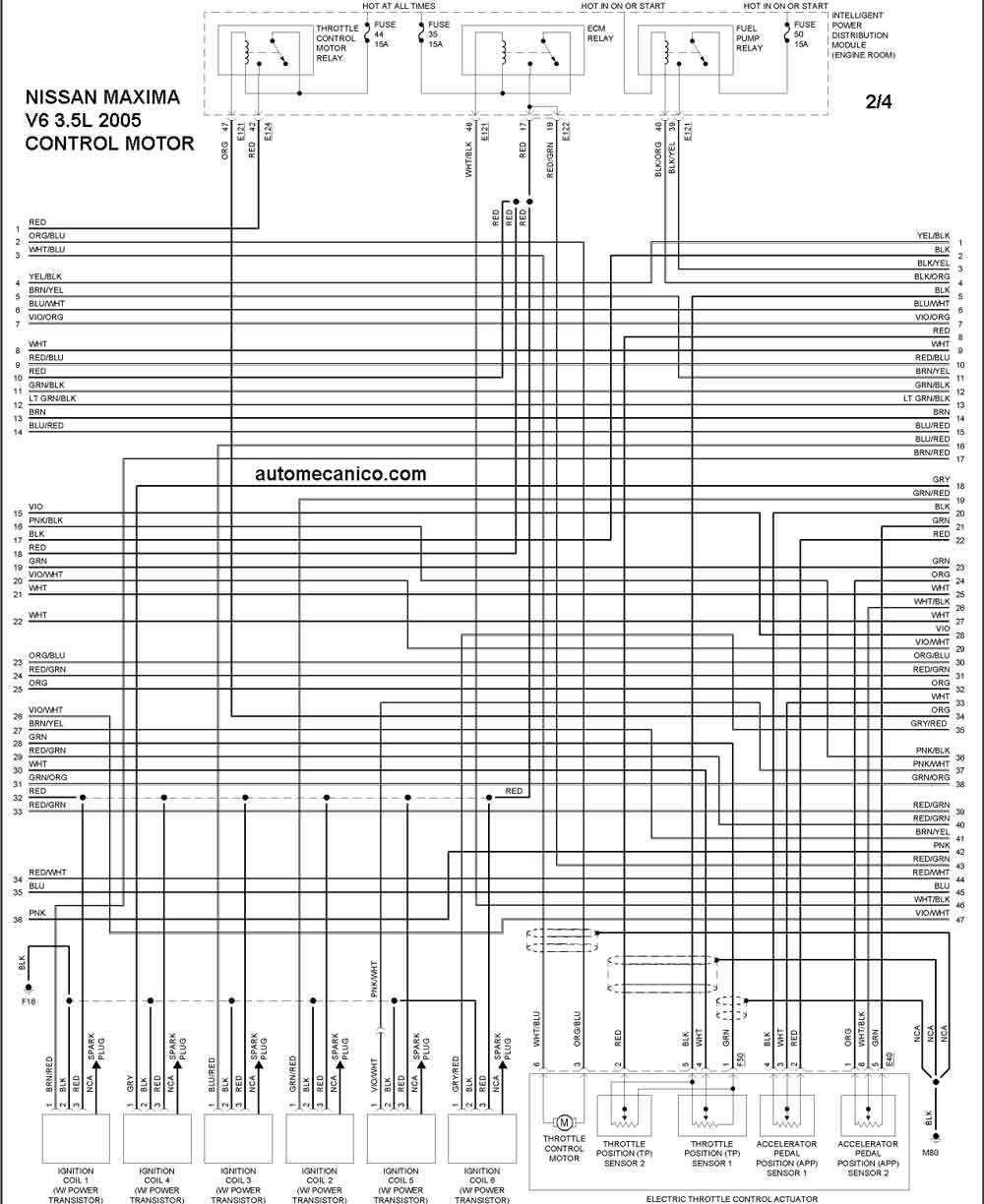

2005 MAXIMA 3.5L V6 CONTROL DEL MOTOR 2/4

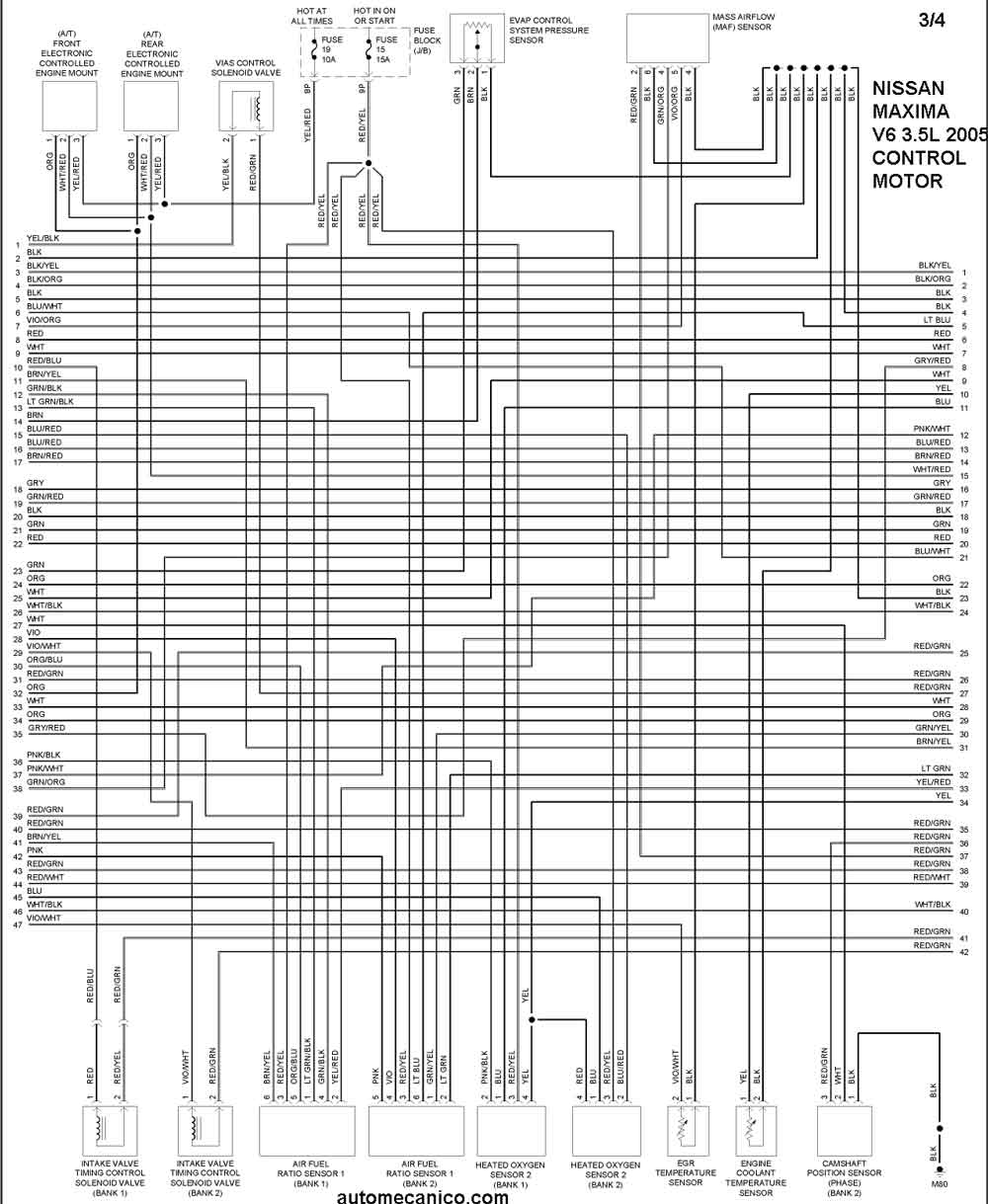

2005 MAXIMA 3.5L V6 CONTROL DEL MOTOR 3/4

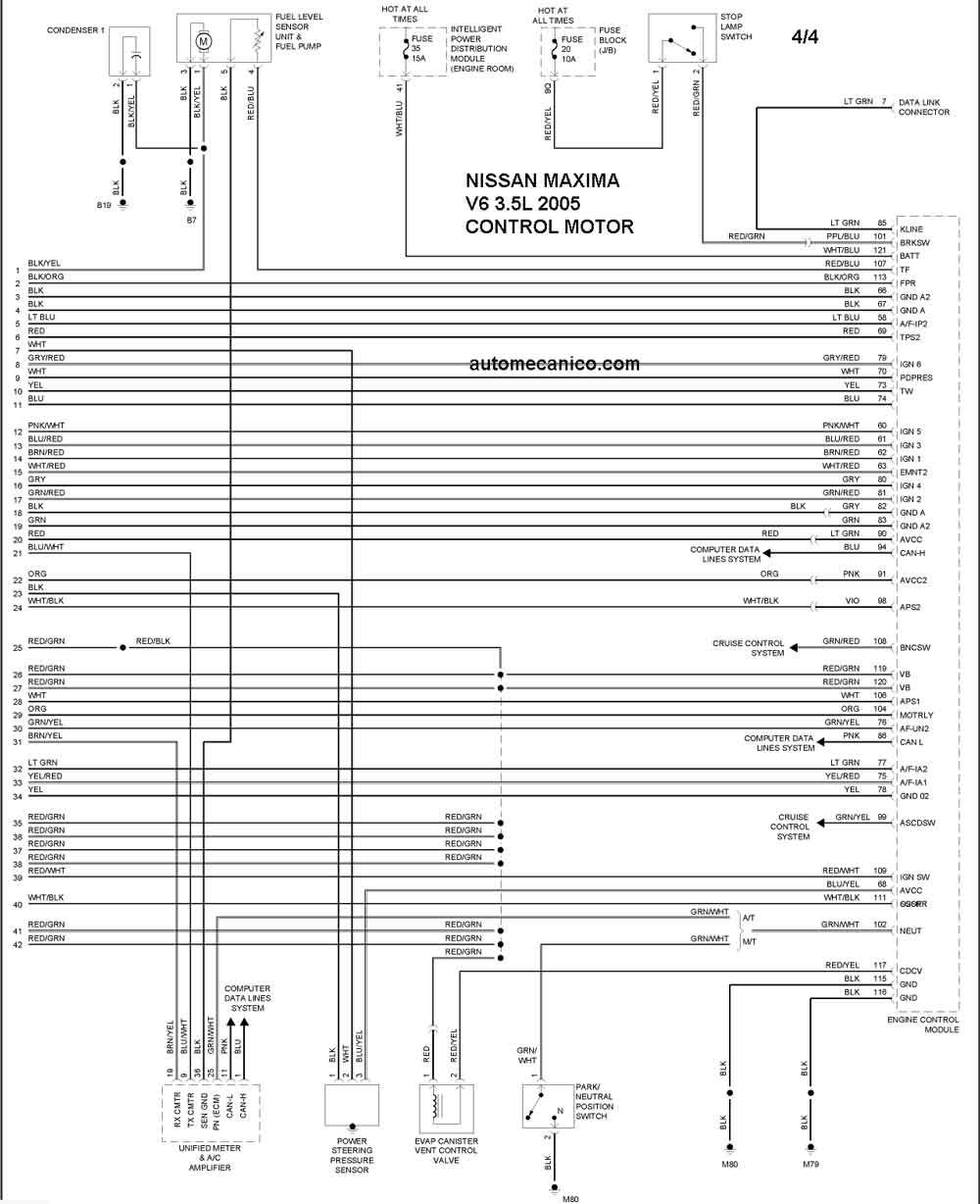

2005 MAXIMA 3.5L V6 CONTROL DEL MOTOR 4/4
YEAR NISSAN MURANO 3.5L V6 2005

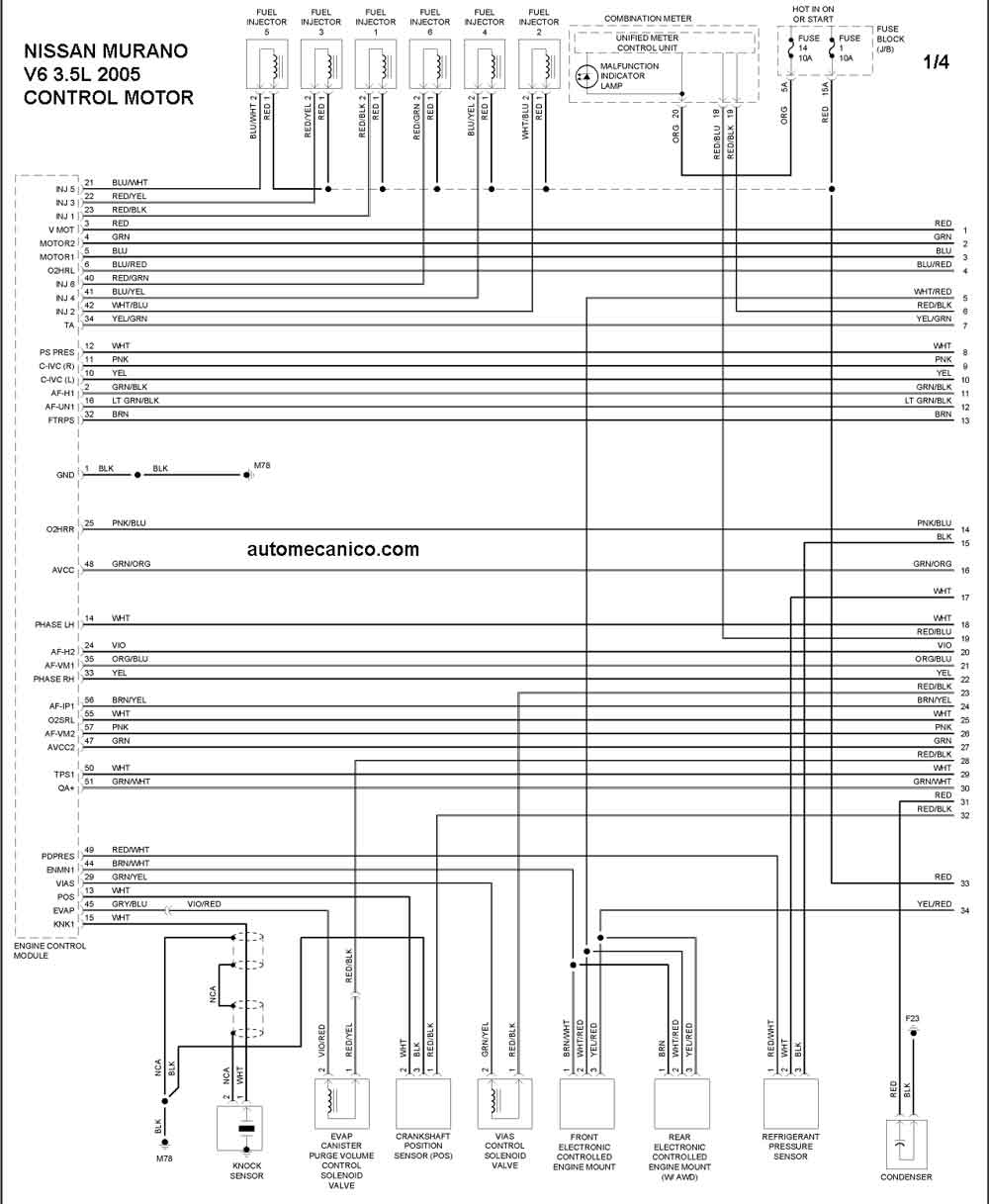

2005 MURANO 3.5L V6 CONTROL DEL MOTOR 1/4

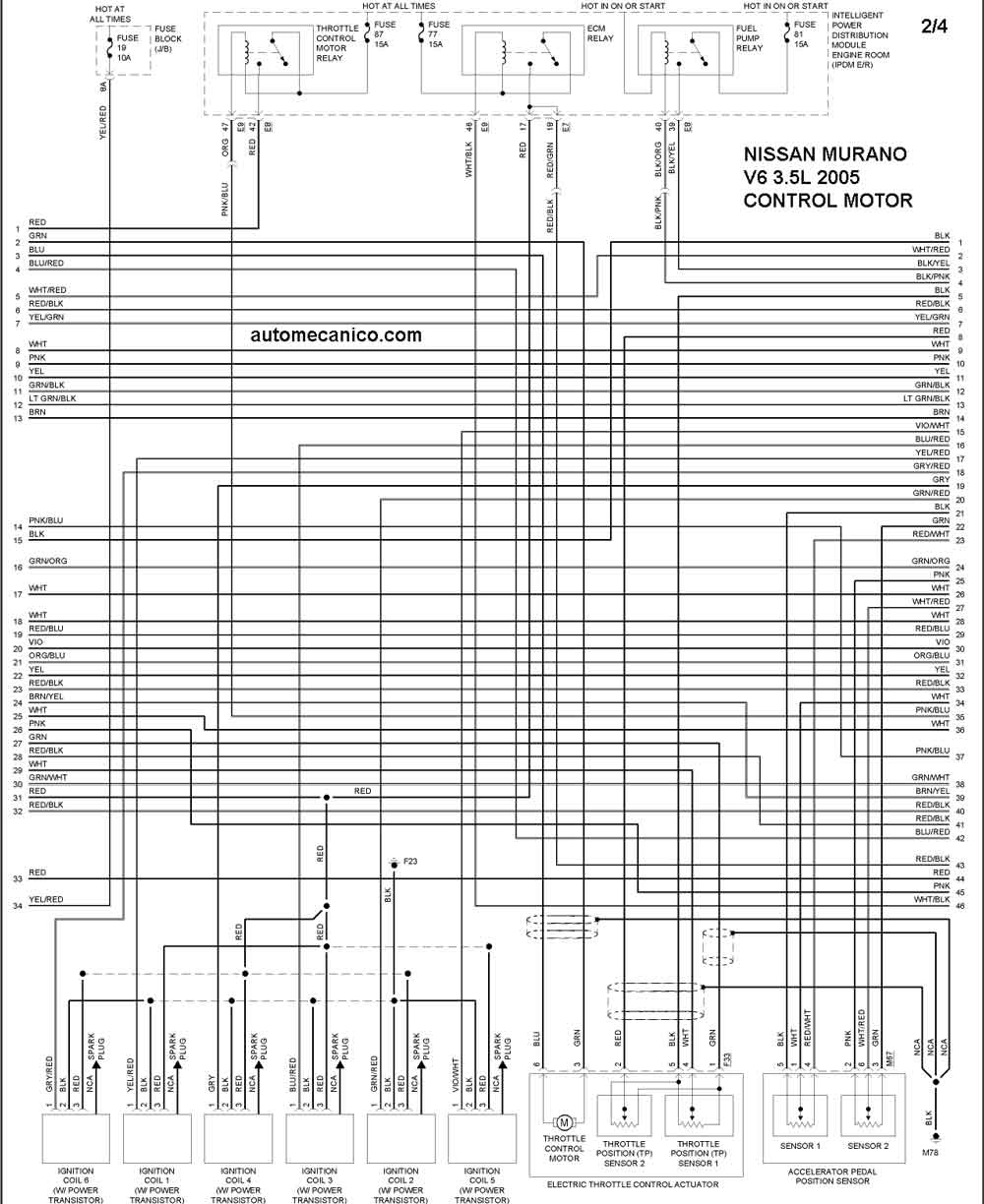

2005 MURANO 3.5L V6 CONTROL DEL MOTOR 2/4

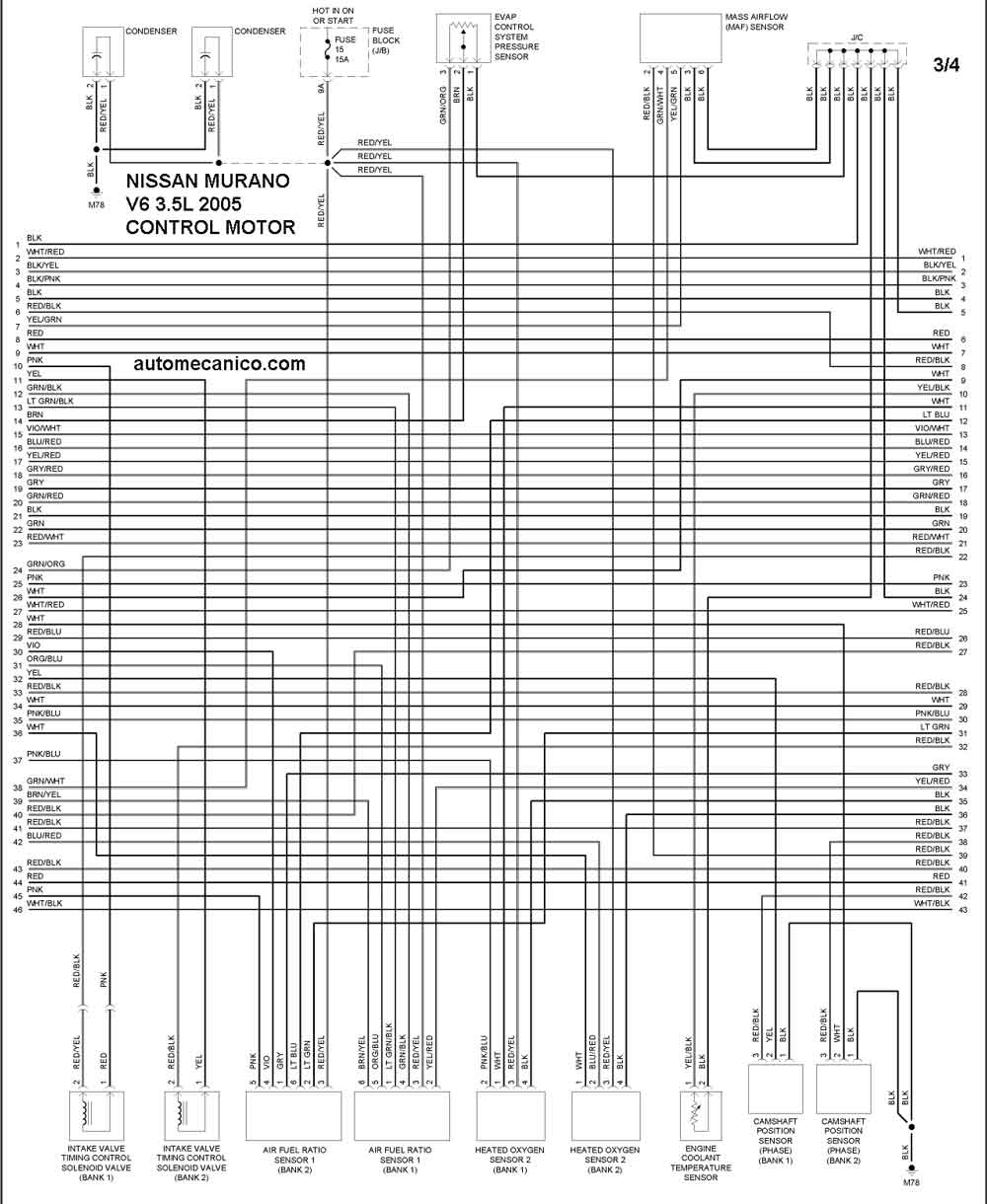

2005 MURANO 3.5L V6 CONTROL DEL MOTOR 3/4
2005 MURANO 3.5L V6 CONTROL DEL MOTOR 4/4
