CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - NISSAN 2005

DIAGRAMAS - ESQUEMAS - Control del motor - NISSAN: Pathfinder, Quest, Sentra - 2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / NISSAN:  Pathfinder, Quest, Sentra - 2005 -
YEAR NISSAN PATHFINDER 4.0L V6 2005

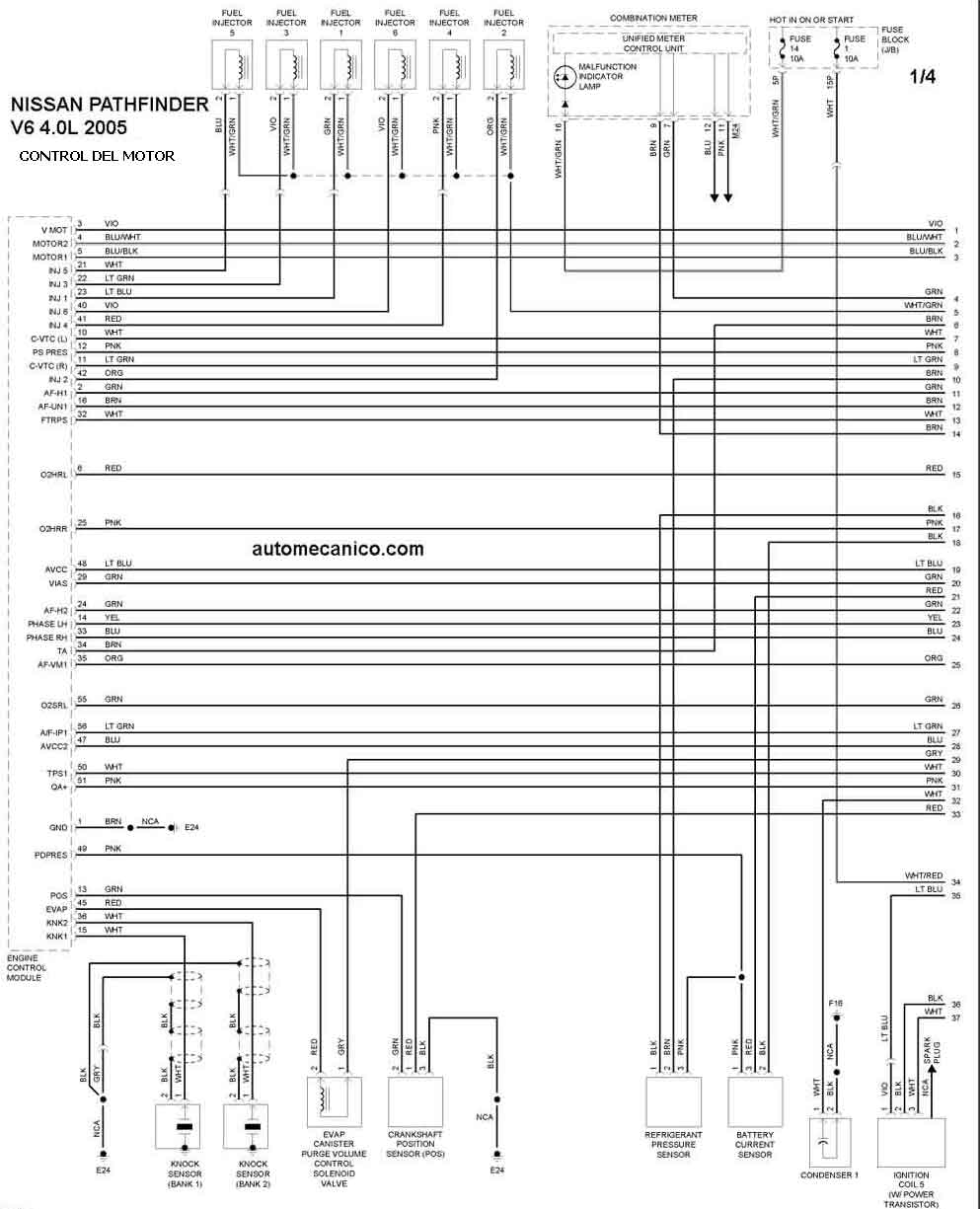

2005 PATHFINDER 4.0L V6 CONTROL DEL MOTOR 1/4

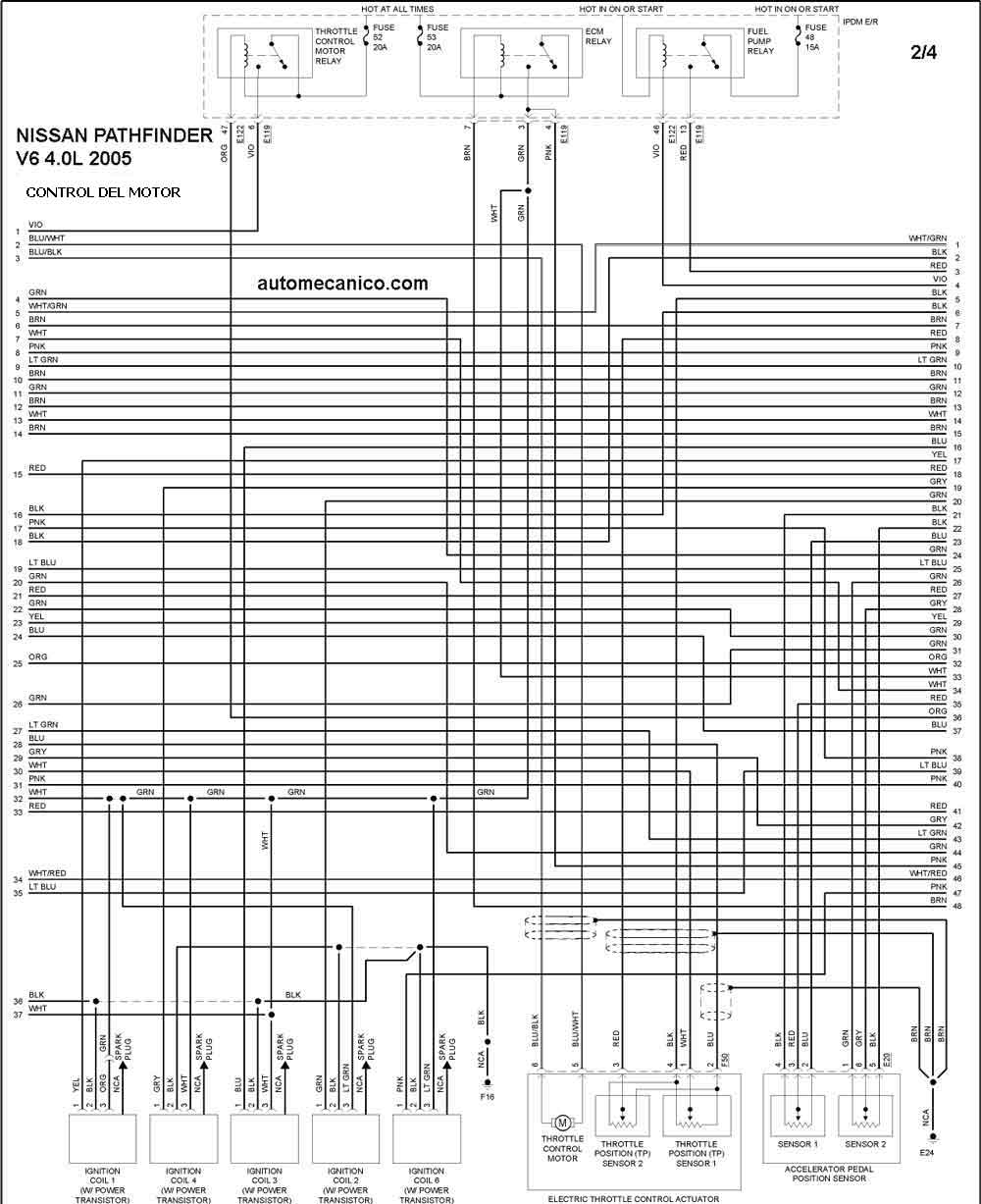

2005 PATHFINDER 4.0L V6 CONTROL DEL MOTOR 2/4
2005 PATHFINDER 4.0L V6 CONTROL DEL MOTOR 3/4

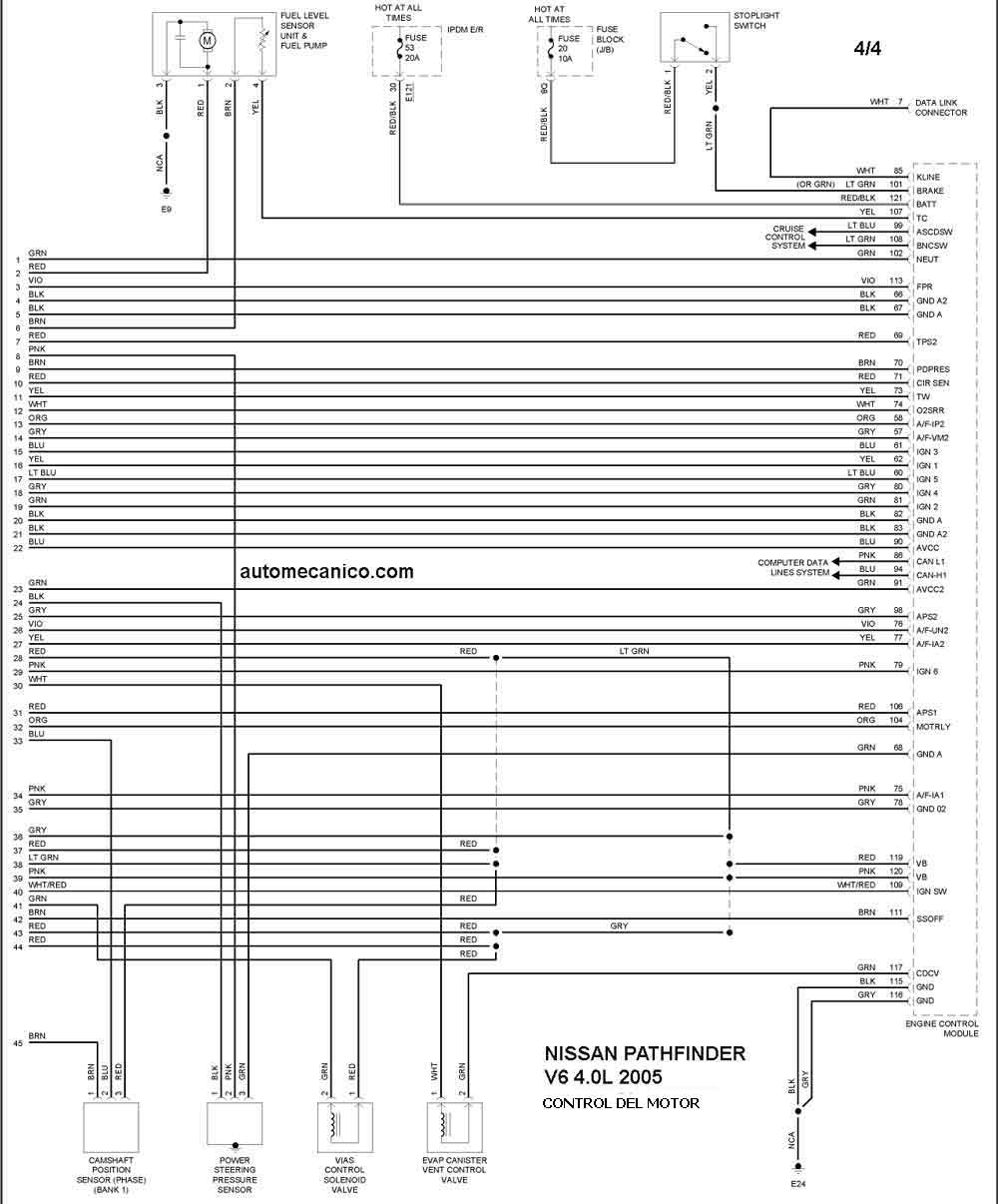

2005 PATHFINDER 4.0L V6 CONTROL DEL MOTOR 4/4
YEAR NISSAN QUEST 3.5L V6 2005

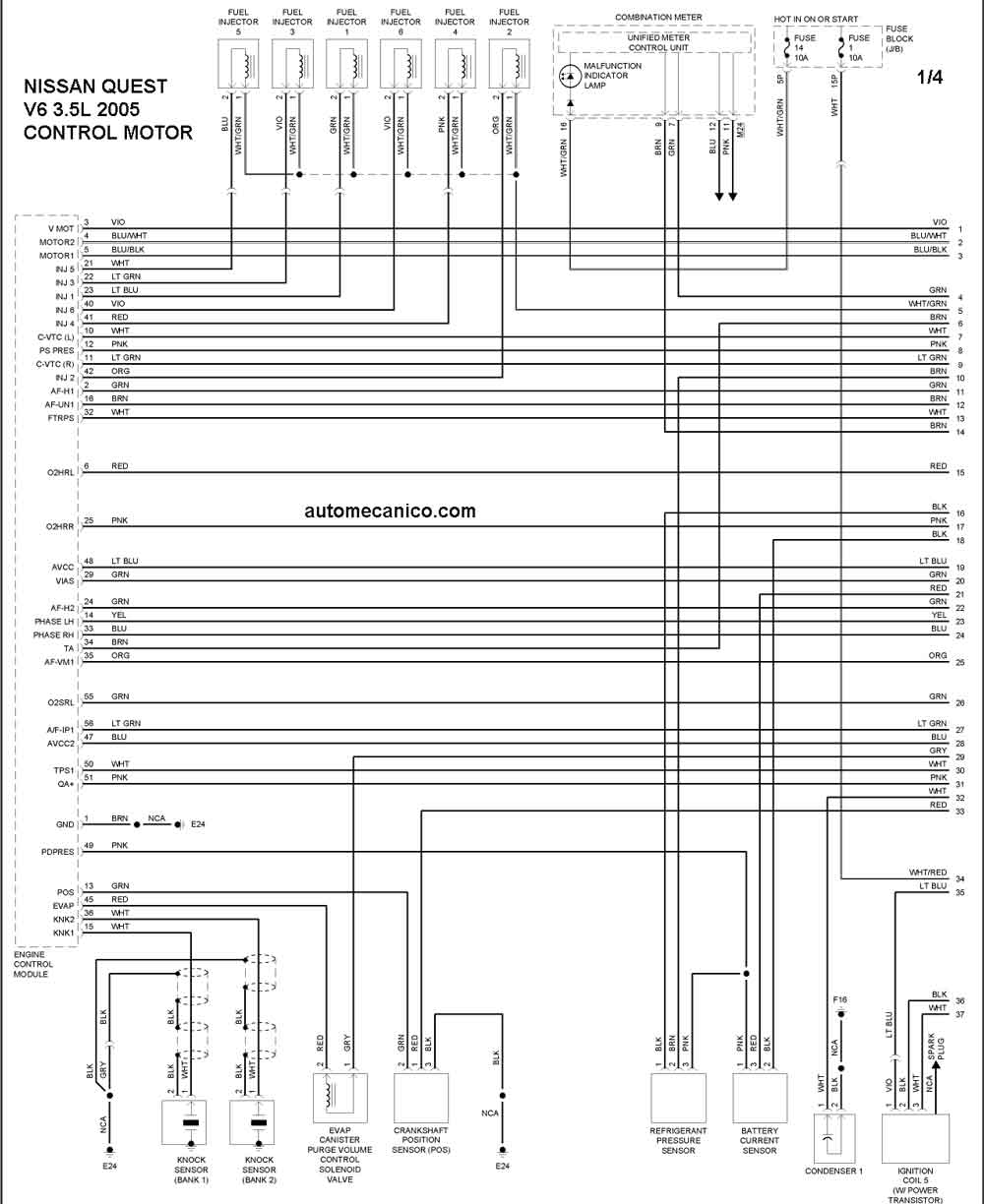

2005 QUEST 3.5L V6 CONTROL DEL MOTOR 1/4
2005 QUEST 3.5L V6 CONTROL DEL MOTOR 2/4

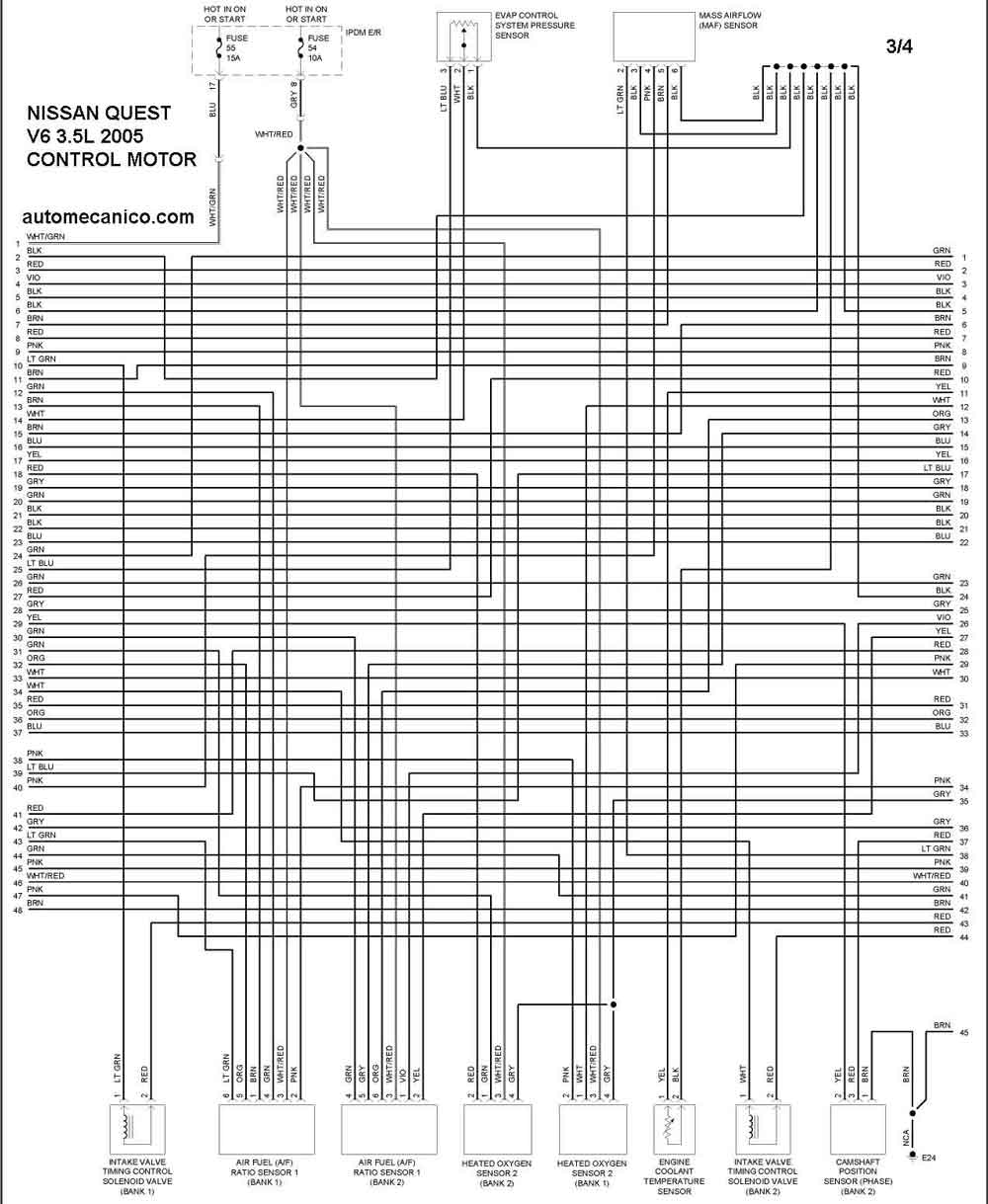

2005 QUEST 3.5L V6 CONTROL DEL MOTOR 3/4

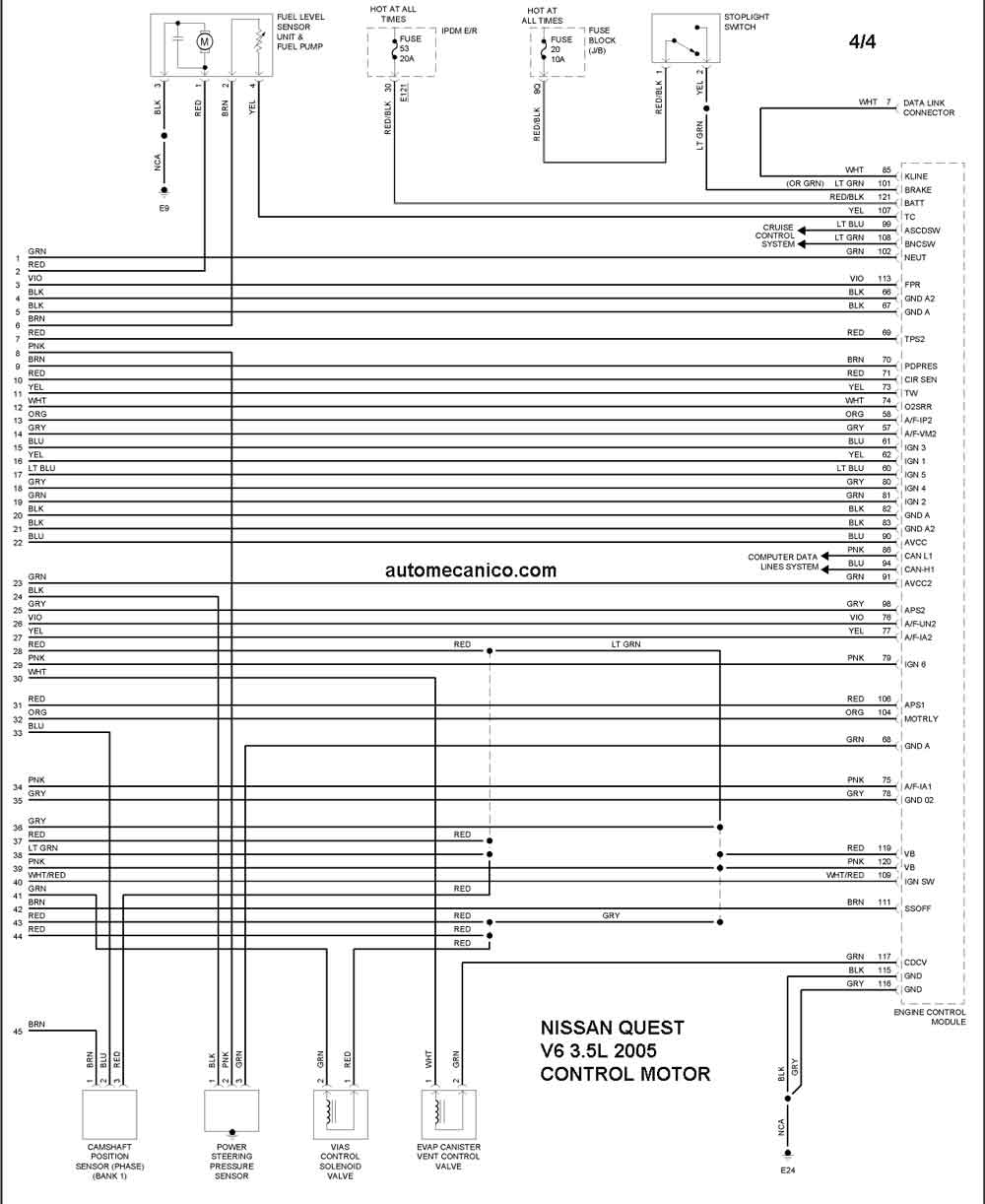

2005 QUEST 3.5L V6 CONTROL DEL MOTOR 4/4
YEAR NISSAN SENTRA 1.8L L4 4 Cil 2005

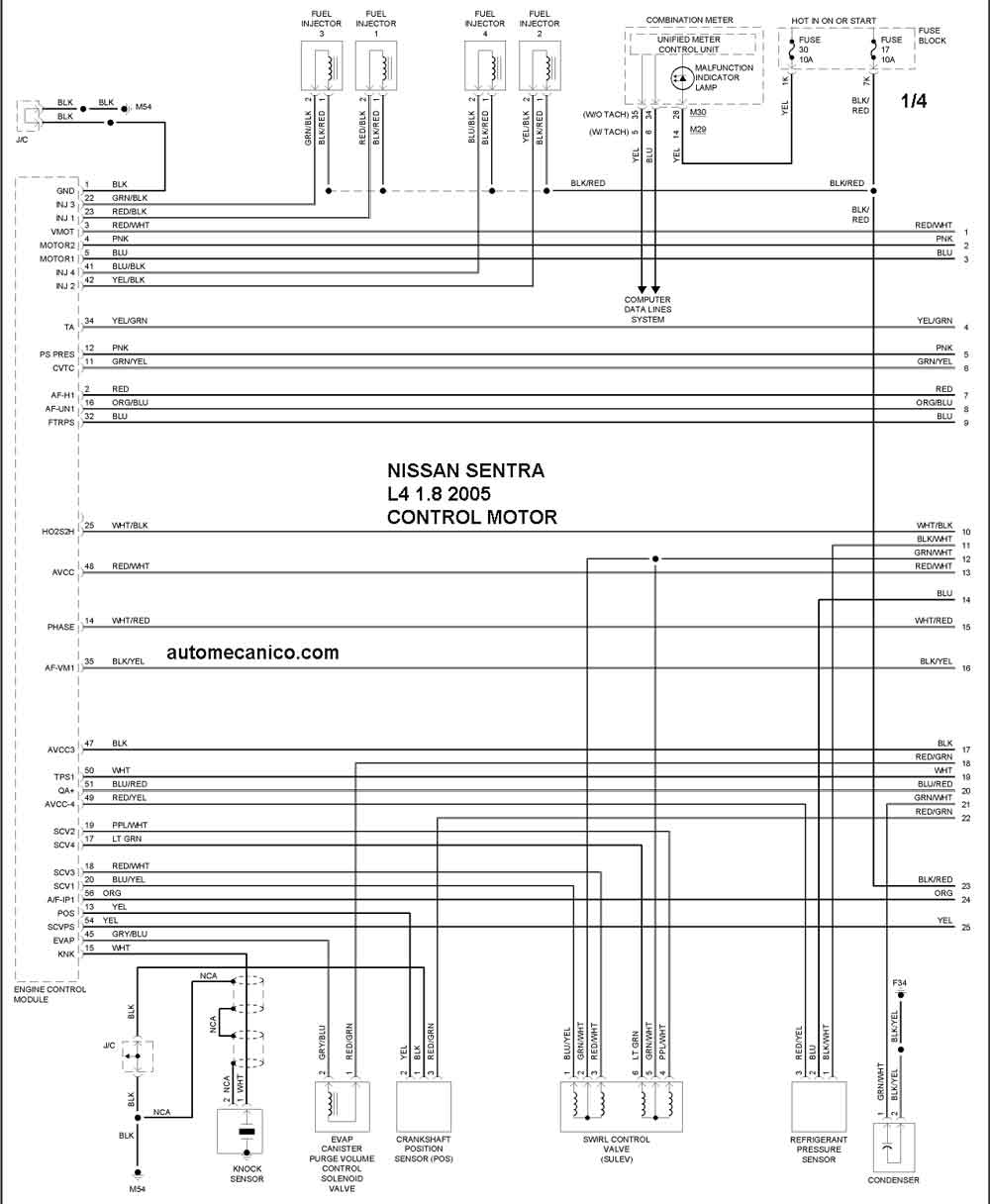

2005 SENTRA 1.8L 4 Cil. CONTROL DEL MOTOR 1/4

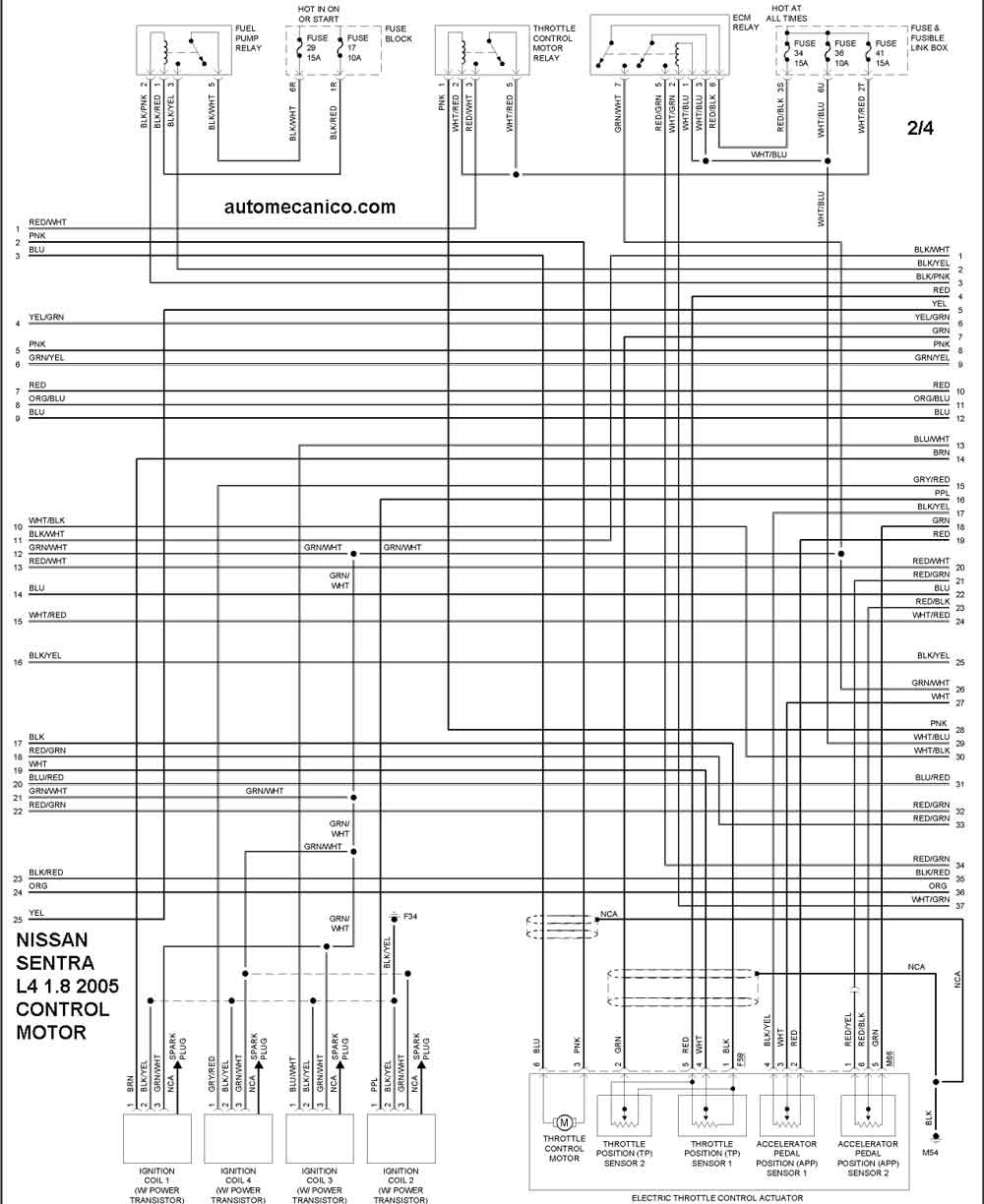

2005 SENTRA 1.8L 4 Cil. CONTROL DEL MOTOR 2/4

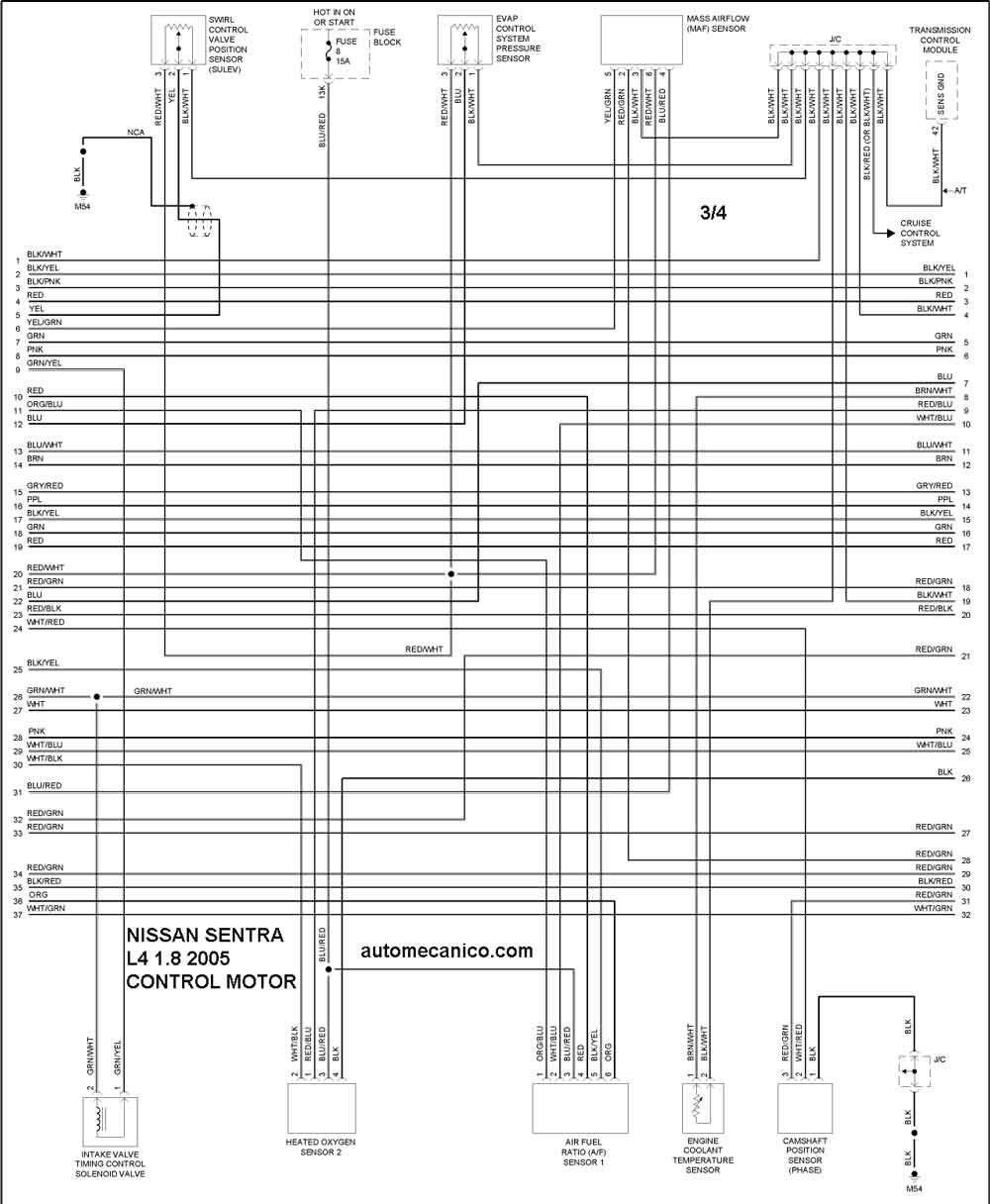

2005 SENTRA 1.8L 4 Cil. CONTROL DEL MOTOR 3/4

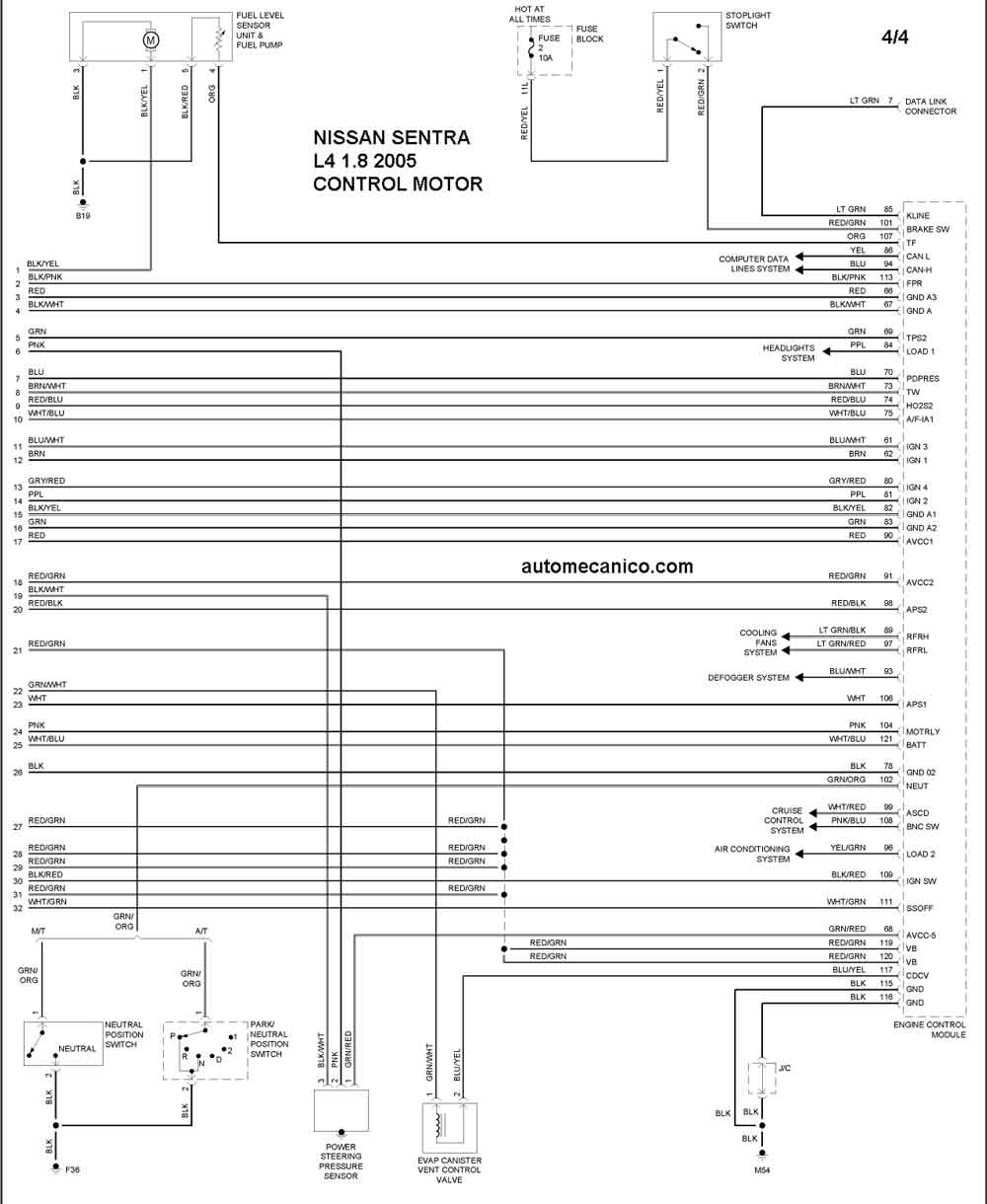

2005 SENTRA 1.8L 4 Cil. CONTROL DEL MOTOR 4/4
YEAR NISSAN SENTRA 2.5L L4 4 Cil 2005
2005 SENTRA 2.5L 4 Cil. CONTROL DEL MOTOR 1/4

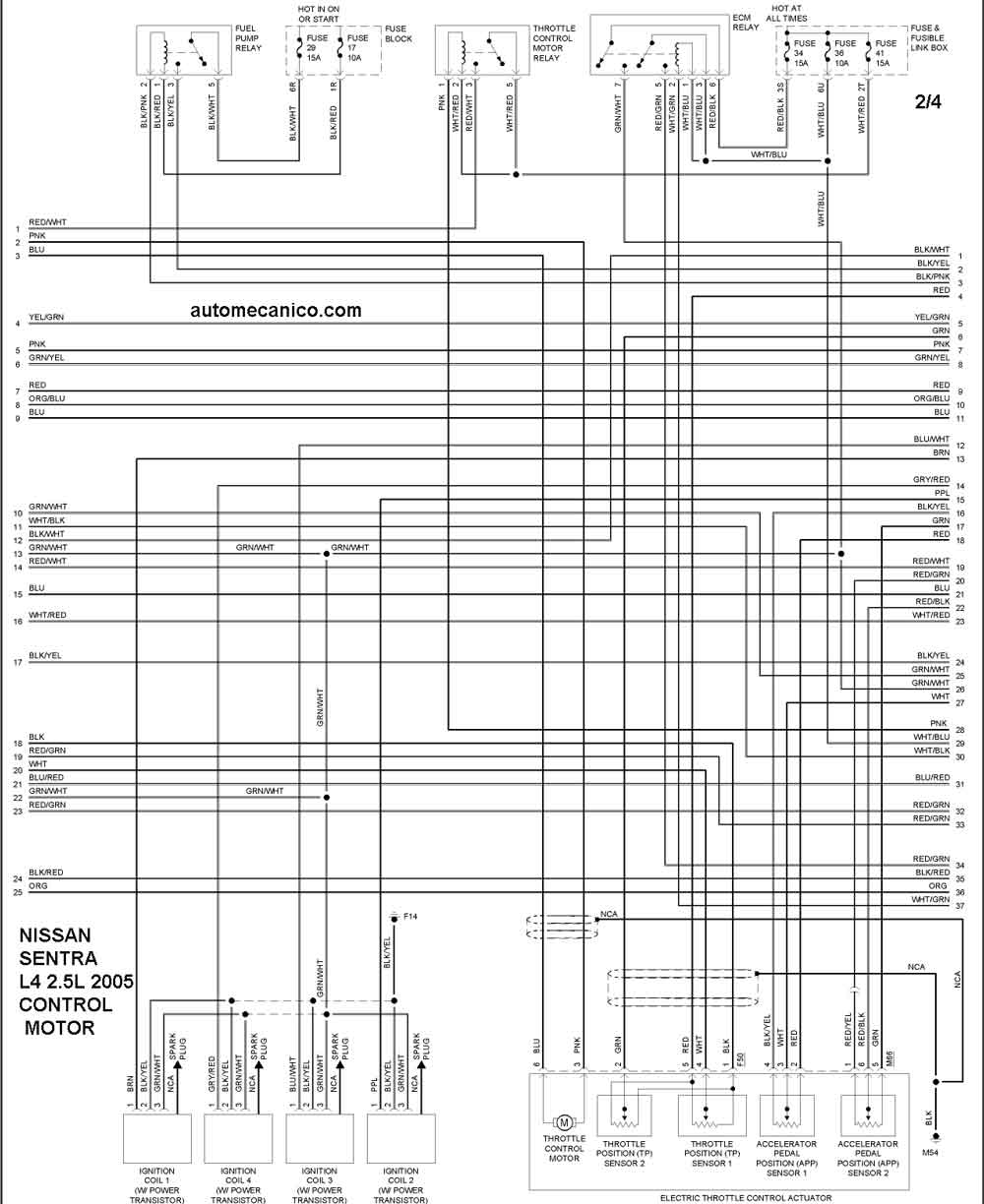

2005 SENTRA 2.5L 4 Cil. CONTROL DEL MOTOR 2/4

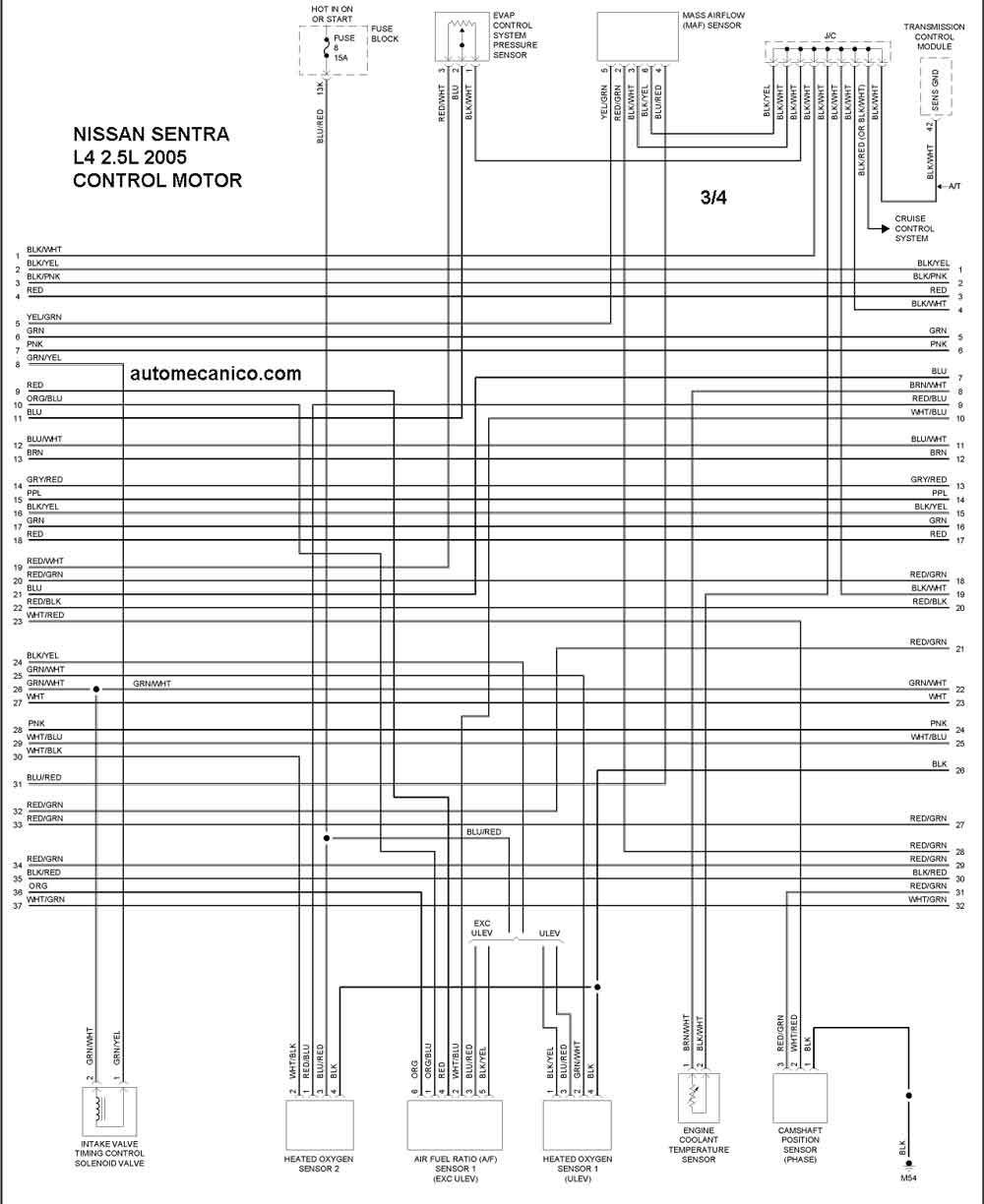

2005 SENTRA 2.5L 4 Cil. CONTROL DEL MOTOR 3/4

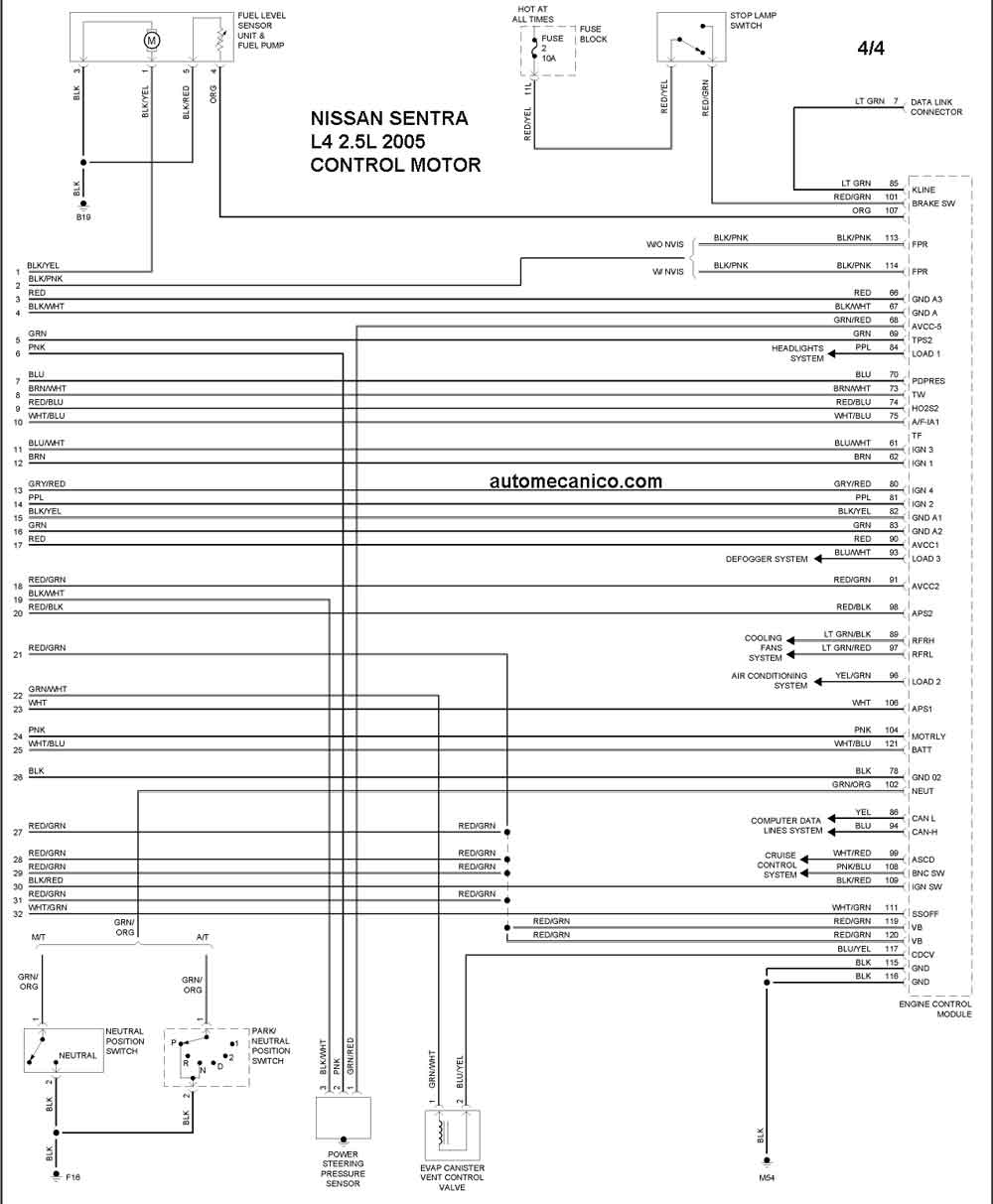

2005 SENTRA 2.5L 4 Cil. CONTROL DEL MOTOR 4/4
