CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - TOYOTA 1998

DIAGRAMAS - TOYOTA -  Avalon  1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS - CONTROL DEL MOTOR  / TOYOTA Avalon - 1998
Año TOYOTA AVALON [CALIF.] 3.0L V6

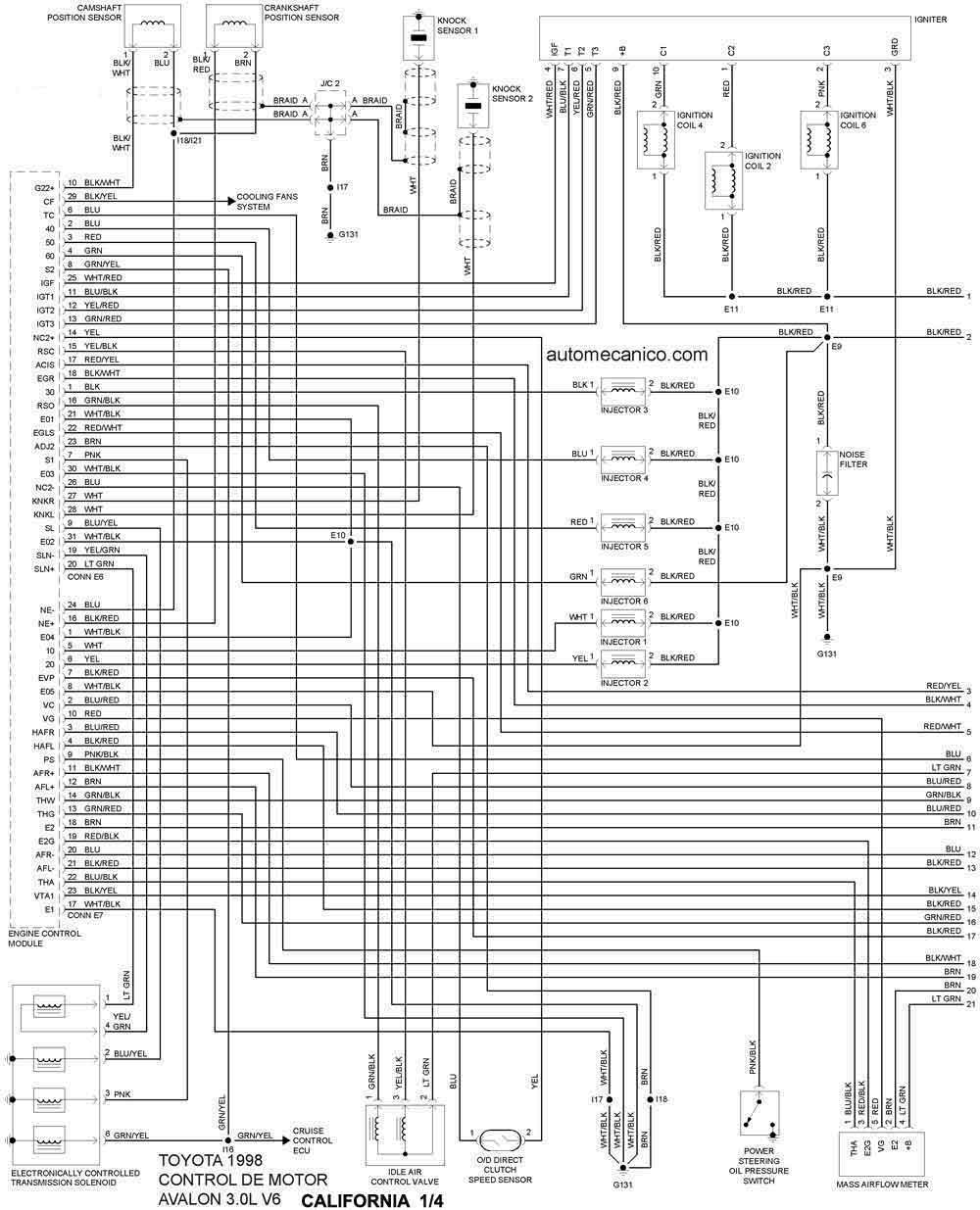

1998 AVALON 3.0L V6 [CALIF] CONTROL DEL MOTOR 1/4
1998 AVALON 3.0L V6 [CALIF] CONTROL DEL MOTOR 2/4

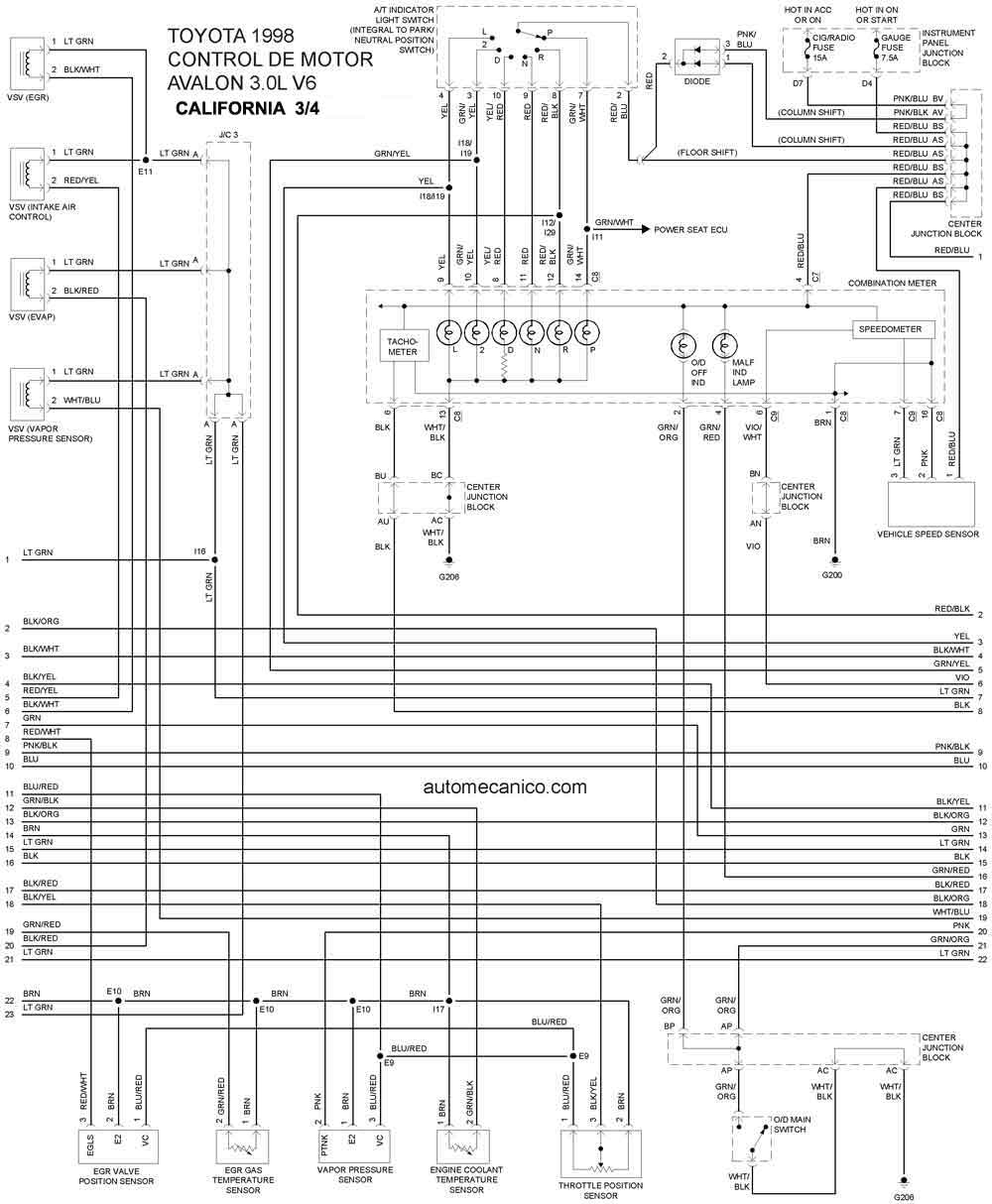

1998 AVALON 3.0L V6 [CALIF] CONTROL DEL MOTOR 3/4
1998 AVALON 3.0L V6 [CALIF] CONTROL DEL MOTOR 4/4
Año Con inmobilizador y/o control de traccion AVALON [EXCEPT CALIF.] 3.0L
1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 1/4

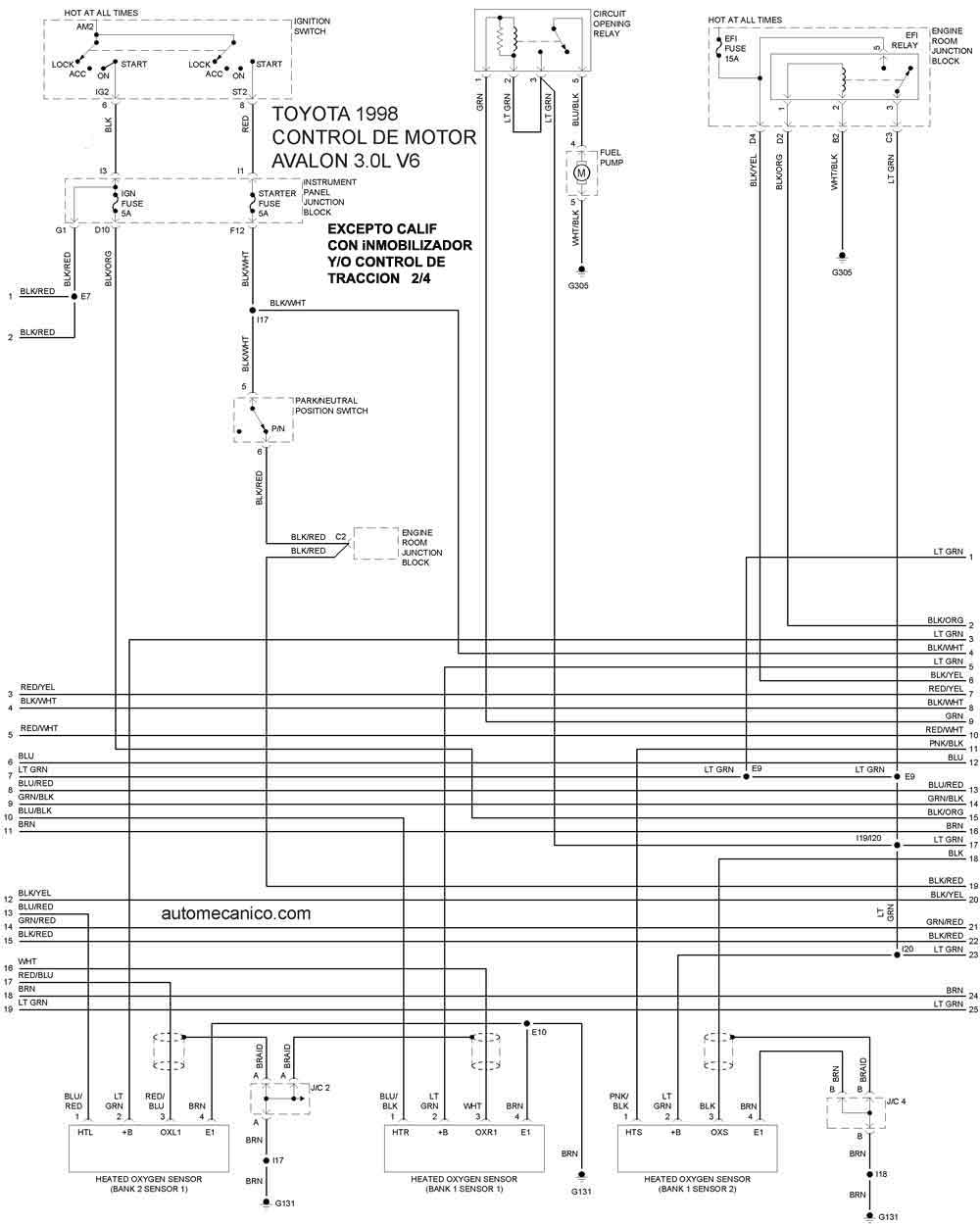

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 2/4

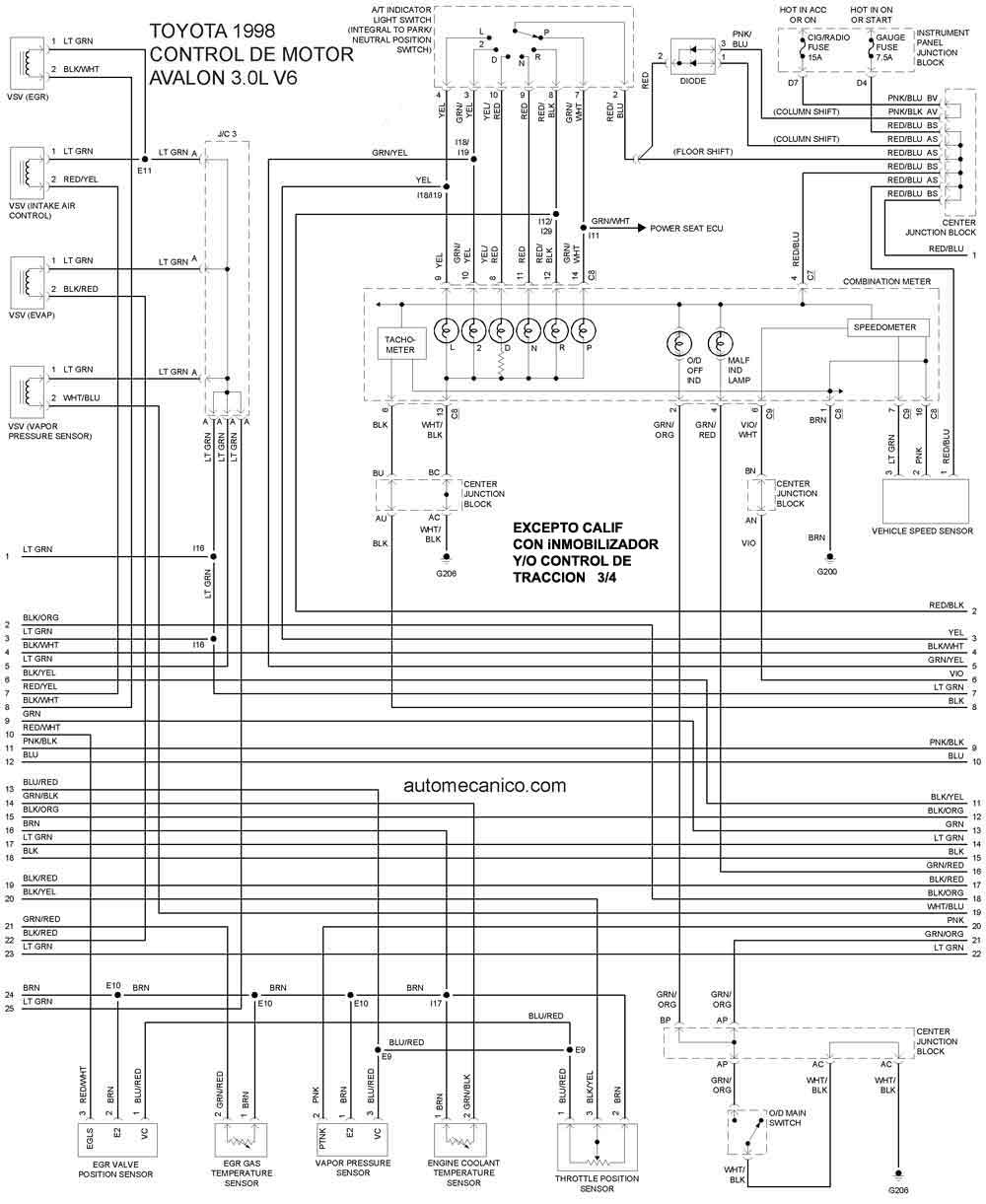

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 3/4

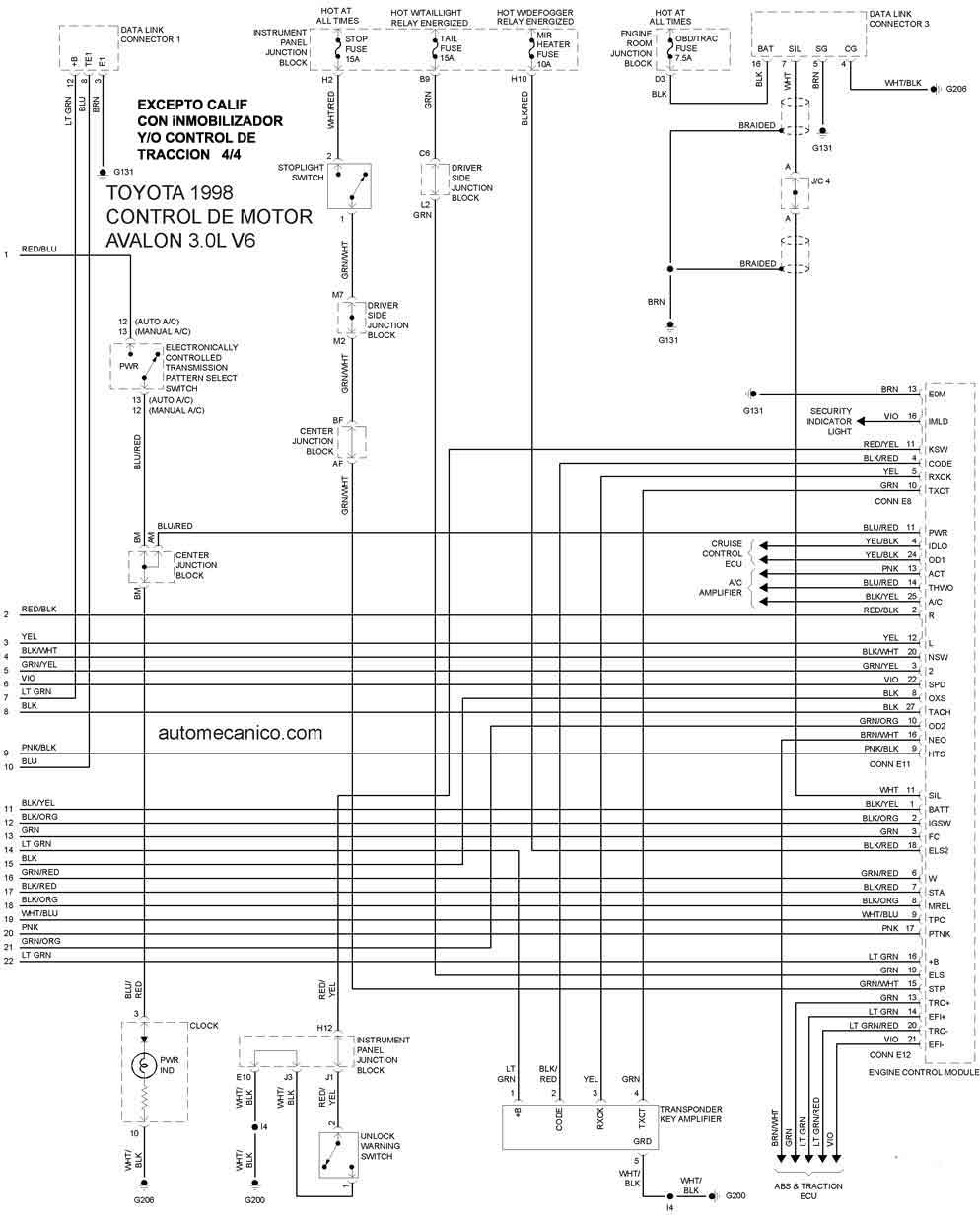

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 4/4
Año Con inmobilizador y/o control de traccion AVALON [EXCEPT CALIF.] 3.0L

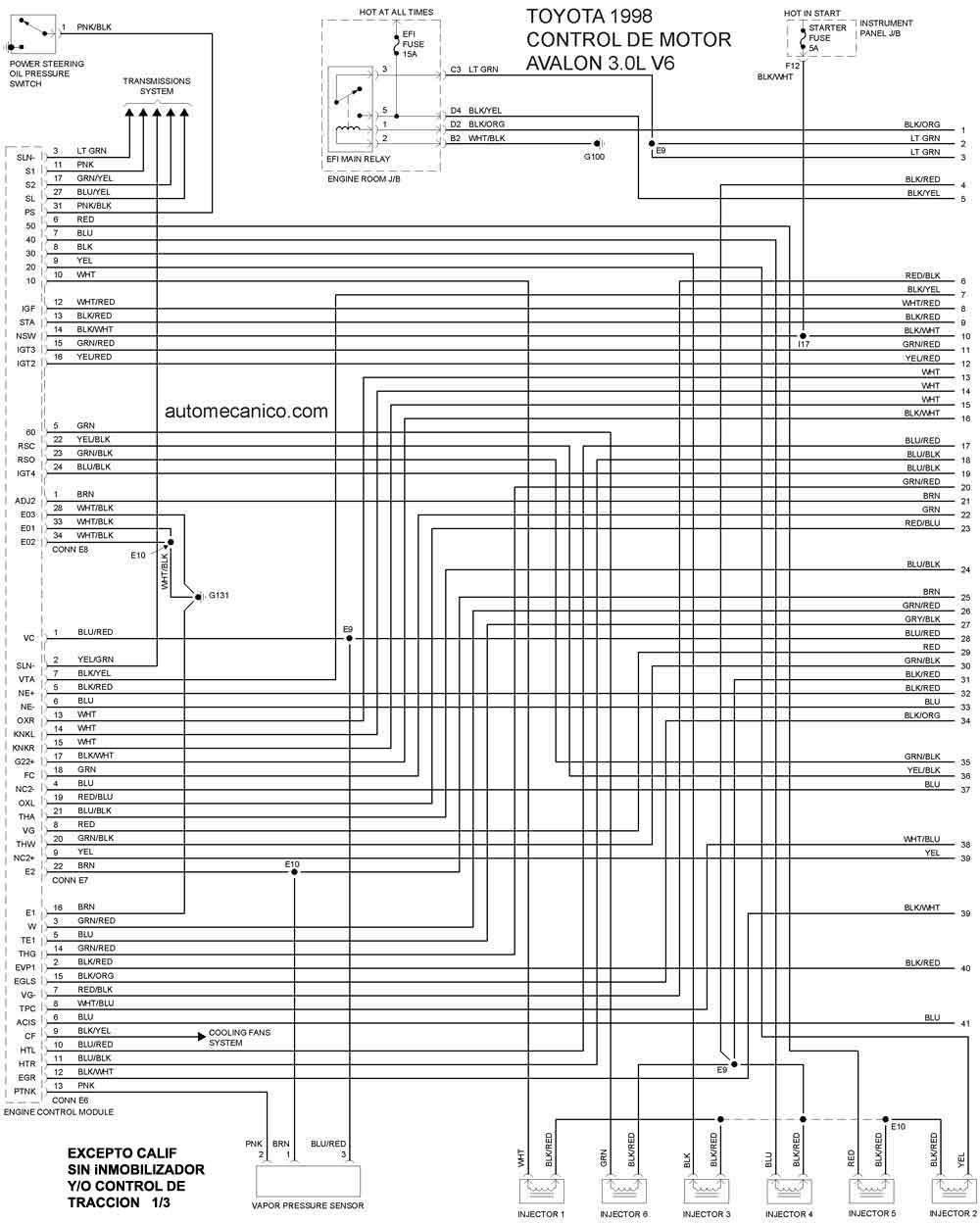

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 1/3

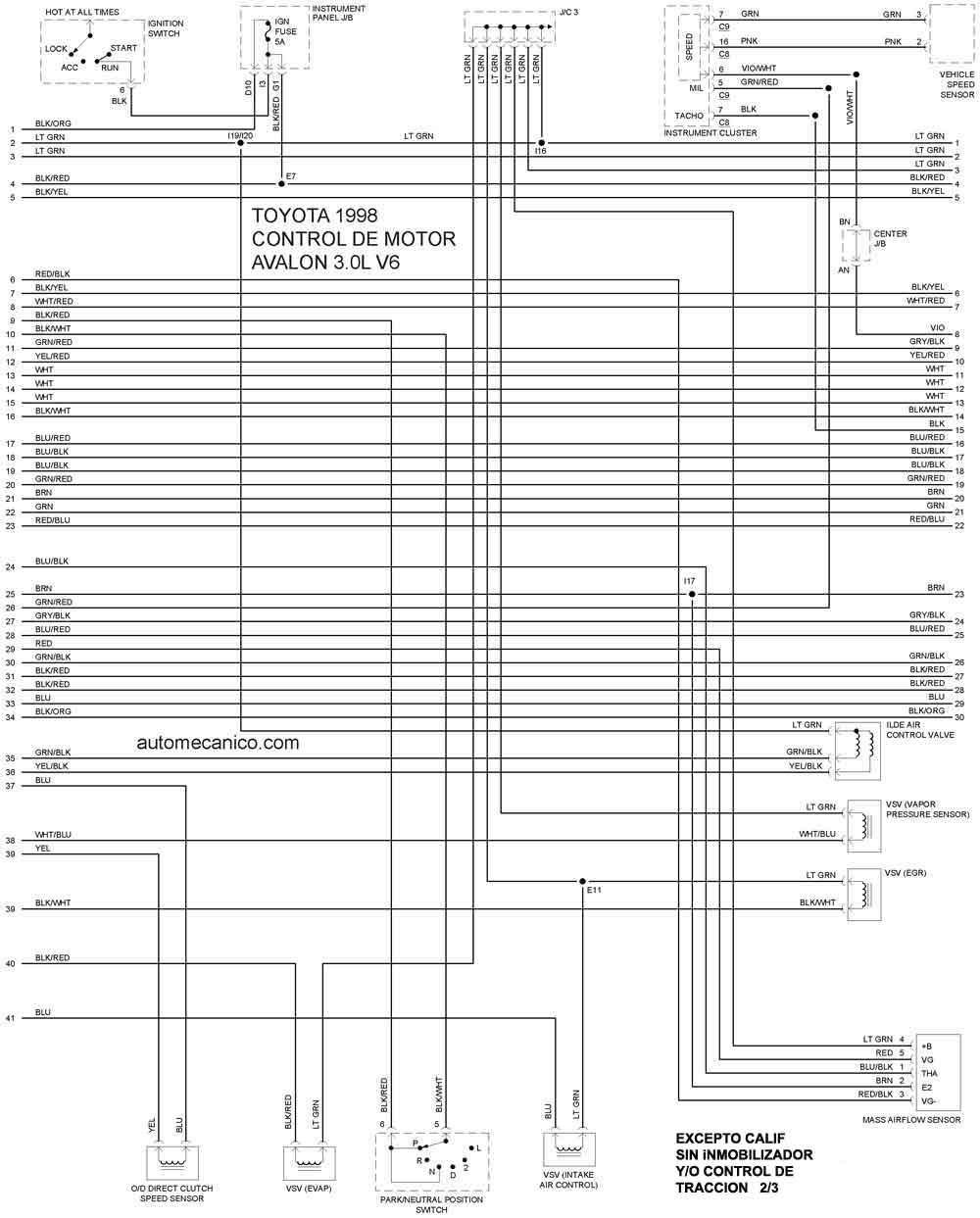

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 2/3

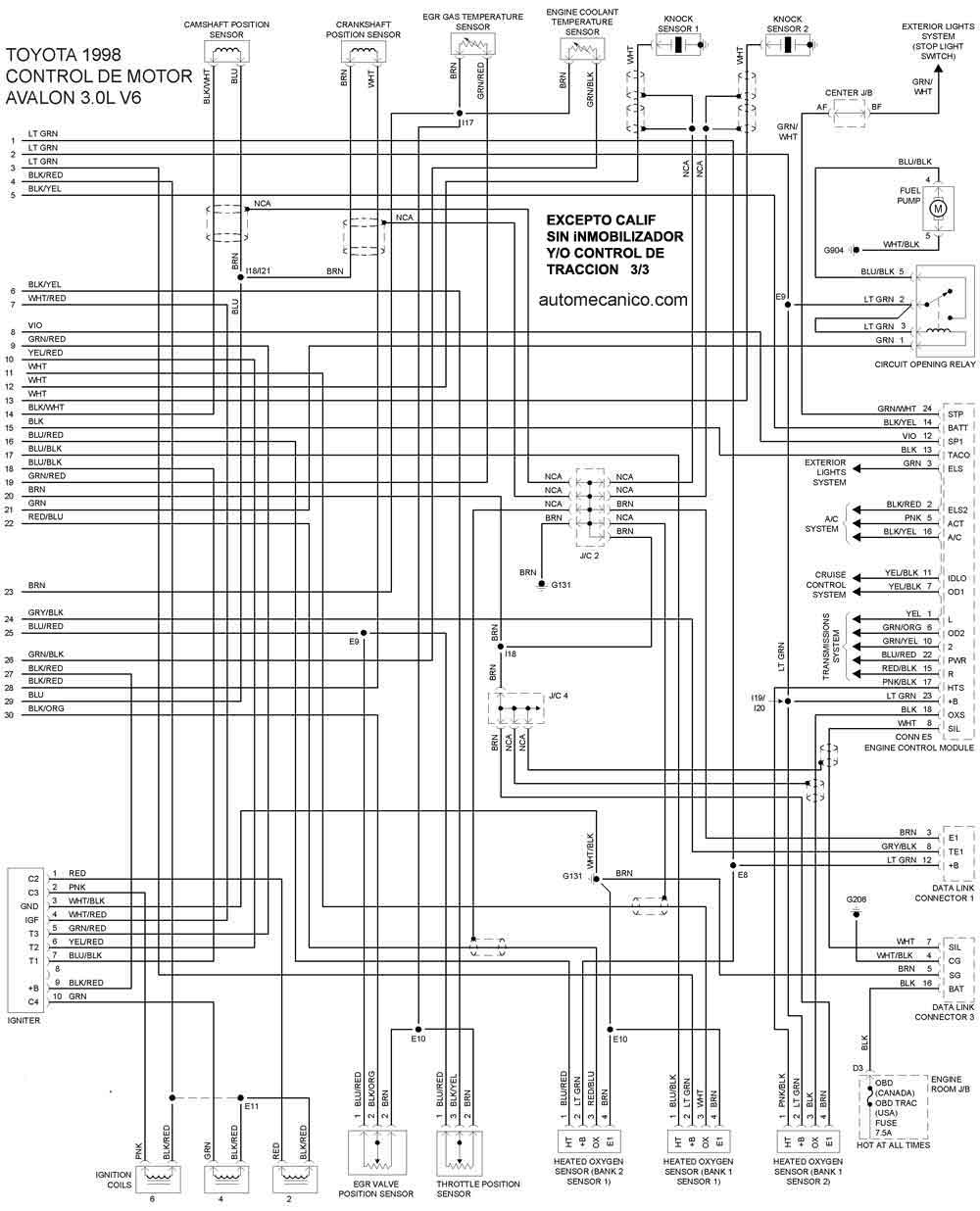

1998 AVALON 3.0L V6 [EXCEPT CALIF] CONTROL DEL MOTOR 3/3
