| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - TOYOTA 1998 |
DIAGRAMAS - TOYOTA - Celica, Corolla, Land cruiser 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS - CONTROL DEL MOTOR / TOYOTA Celica, Corolla, Land cruiser - 1998 |
| Año | TOYOTA | CELICA 2.2L 4 CIL 1998 |

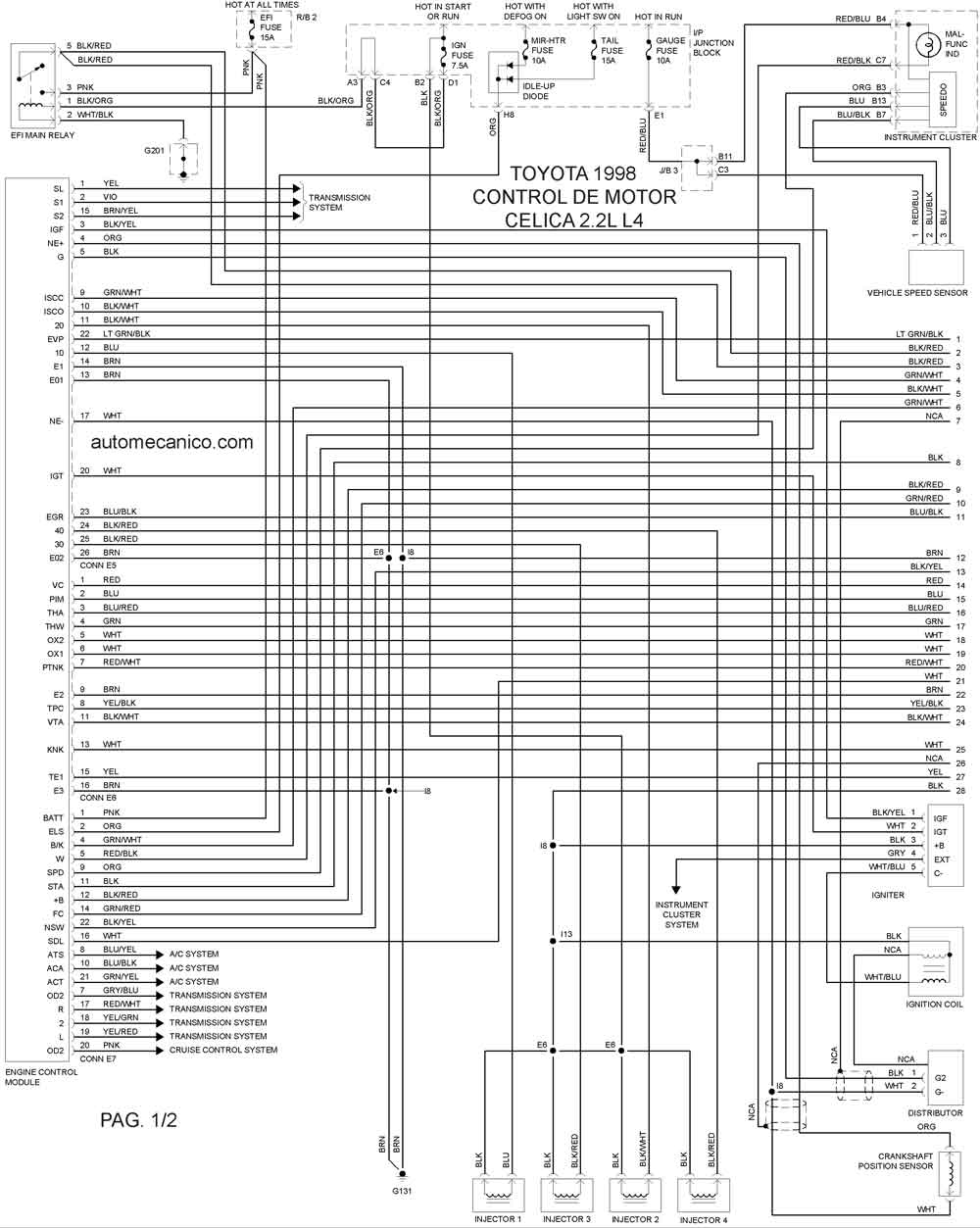

| 1998 | CELICA 2.2L 4 CIL | CONTROL DEL MOTOR 1/2 |

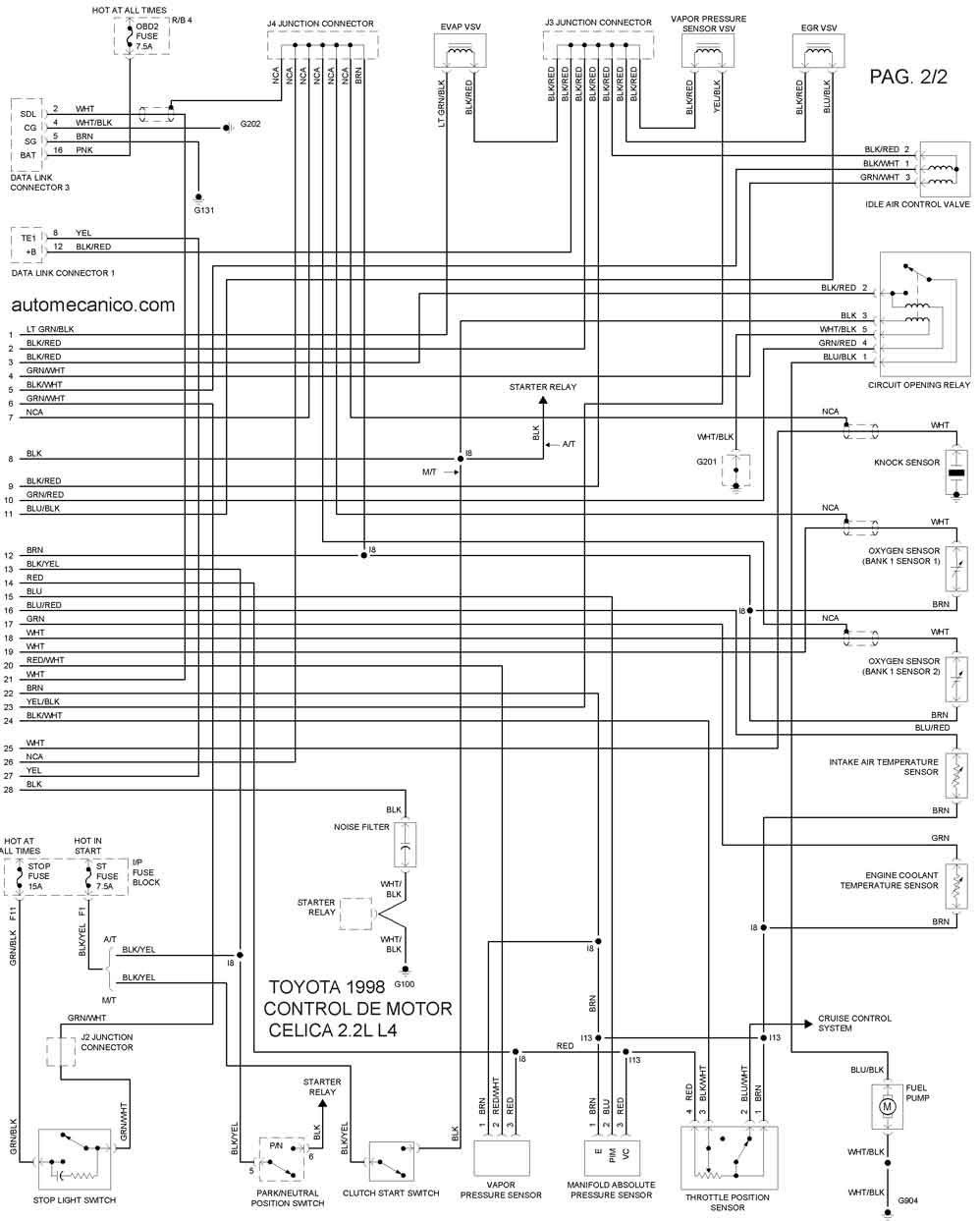

| 1998 | CELICA 2.2L 4 CIL | CONTROL DEL MOTOR 2/2 |
| Año | TOYOTA | COROLLA 1.8L 4 CIL 1998 |

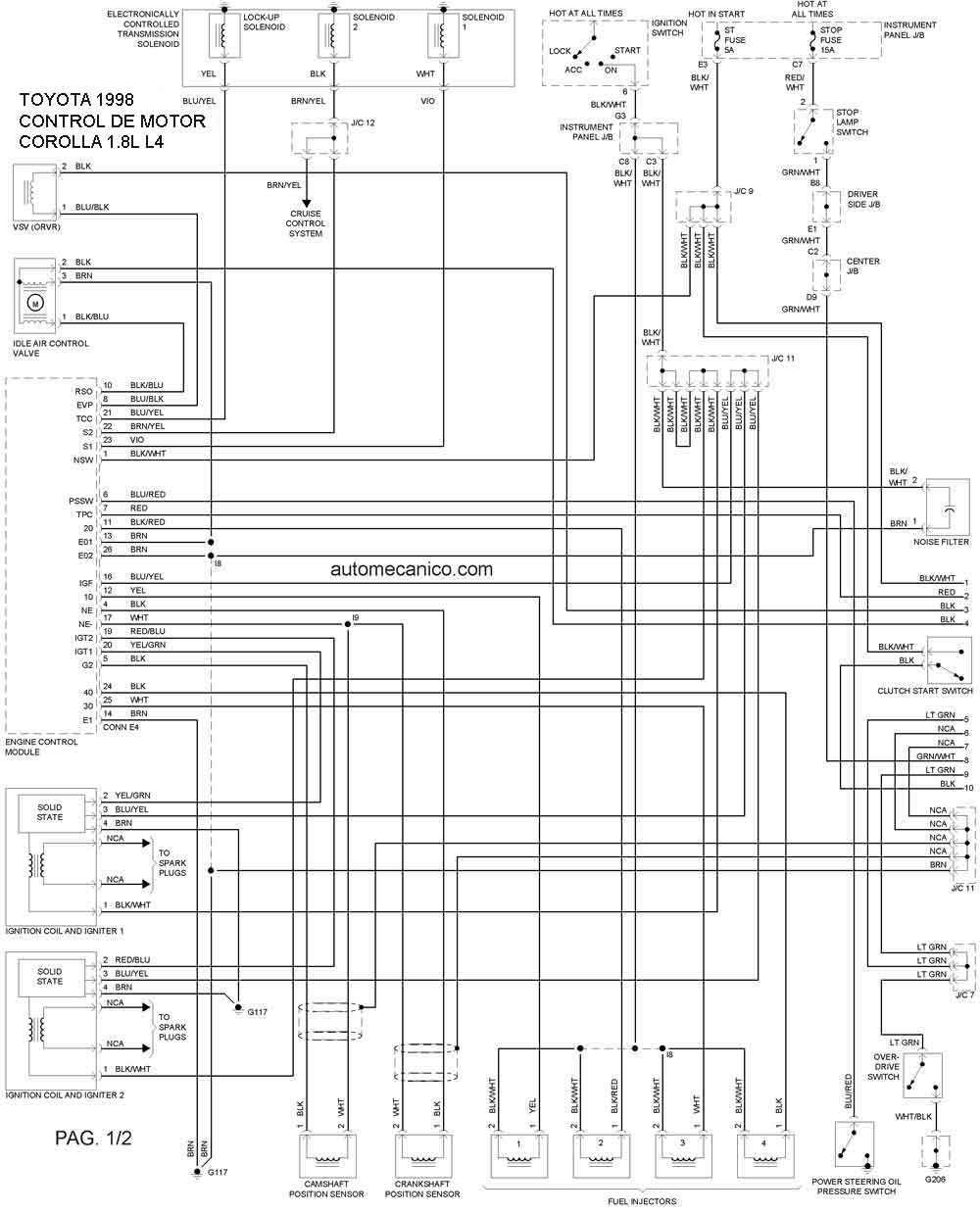

| 1998 | COROLLA 1.8L 4 CIL | CONTROL DEL MOTOR 1/2 |
| 1998 | COROLLA 1.8L 4 CIL | CONTROL DEL MOTOR 2/2 |
| Año | TOYOTA | LAND CRUISER 4.7L V8 1998 |

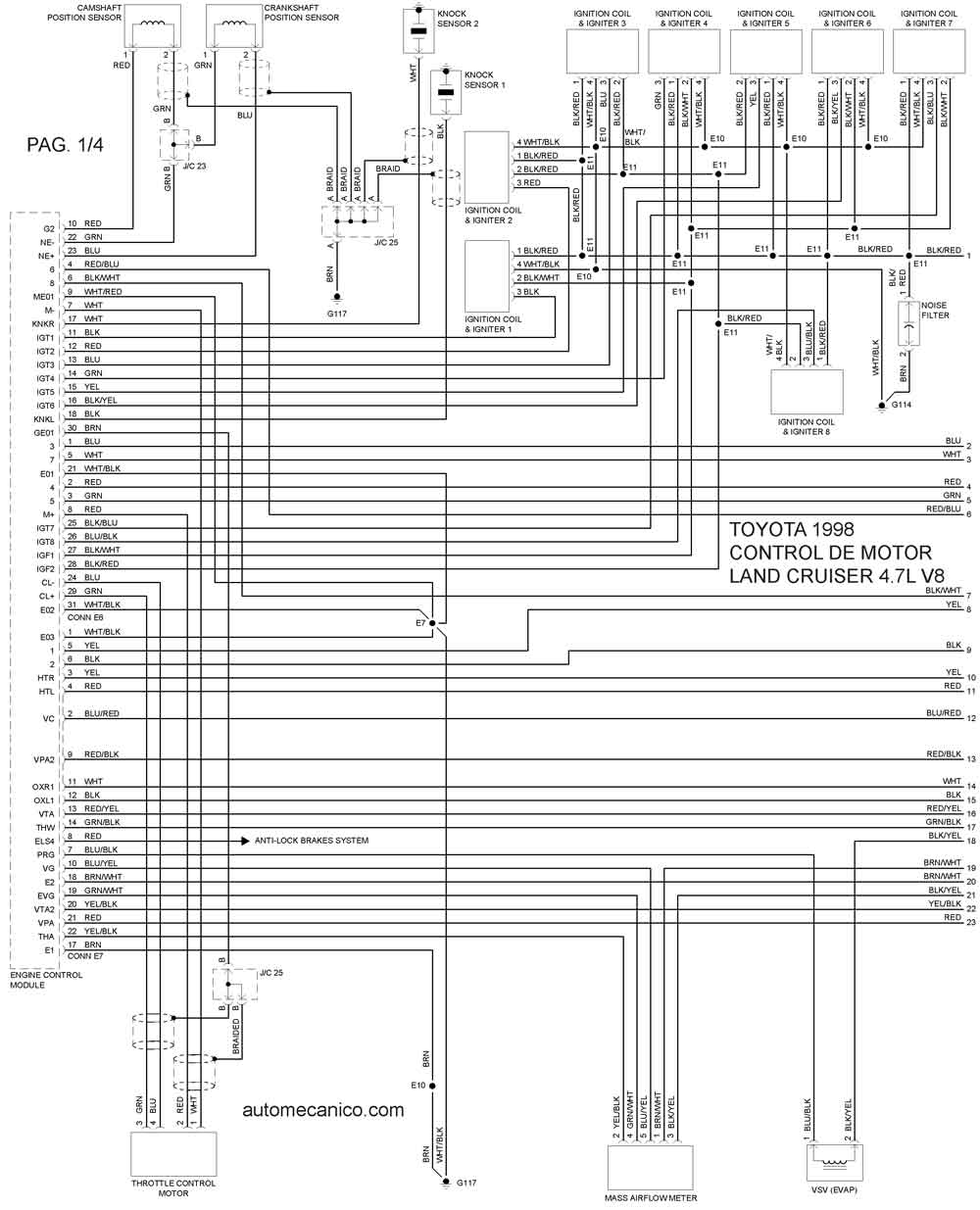

| 1998 | LAND CRUISER 4.7L V8 | CONTROL DEL MOTOR 1/4 |

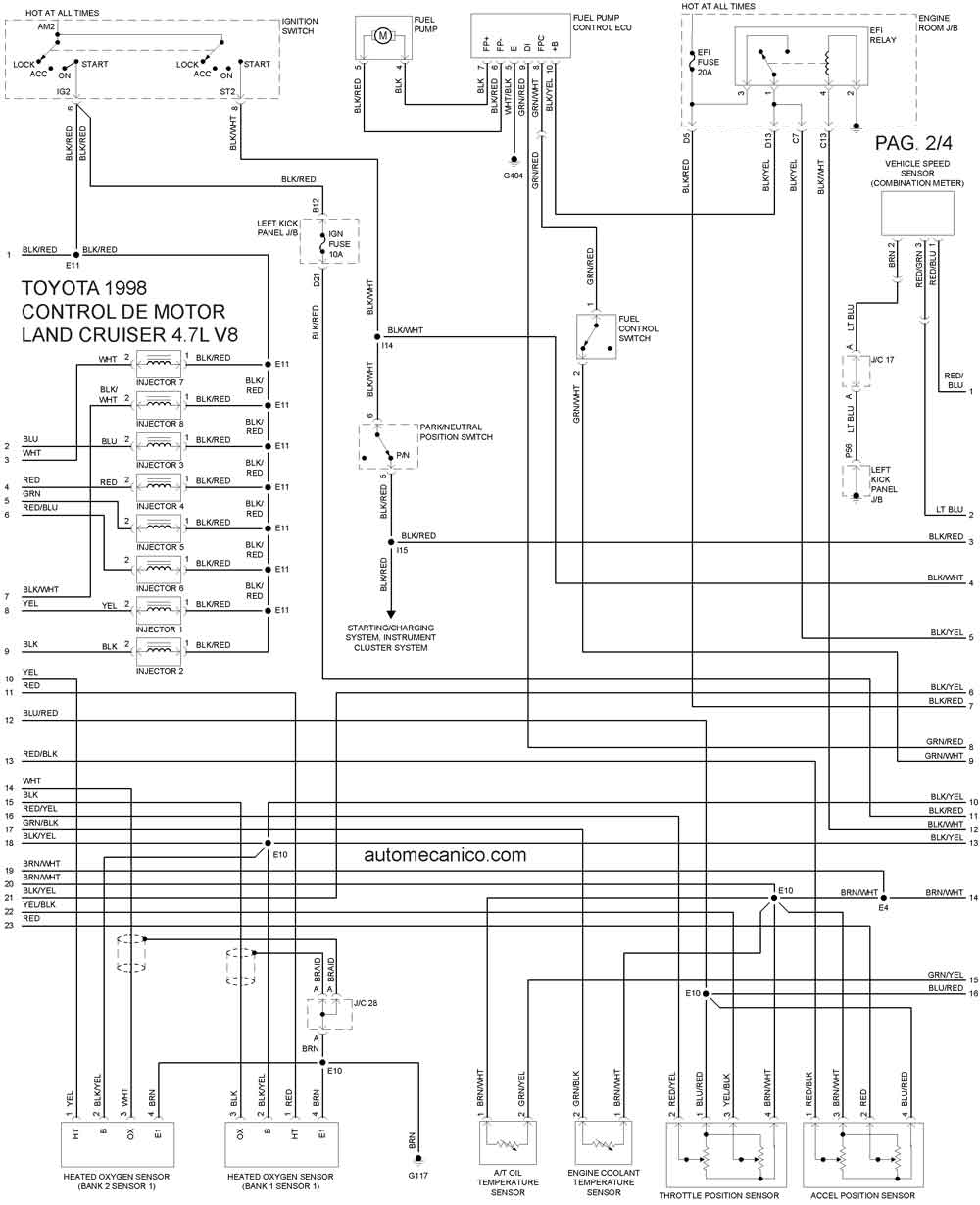

| 1998 | LAND CRUISER 4.7L V8 | CONTROL DEL MOTOR 2/4 |

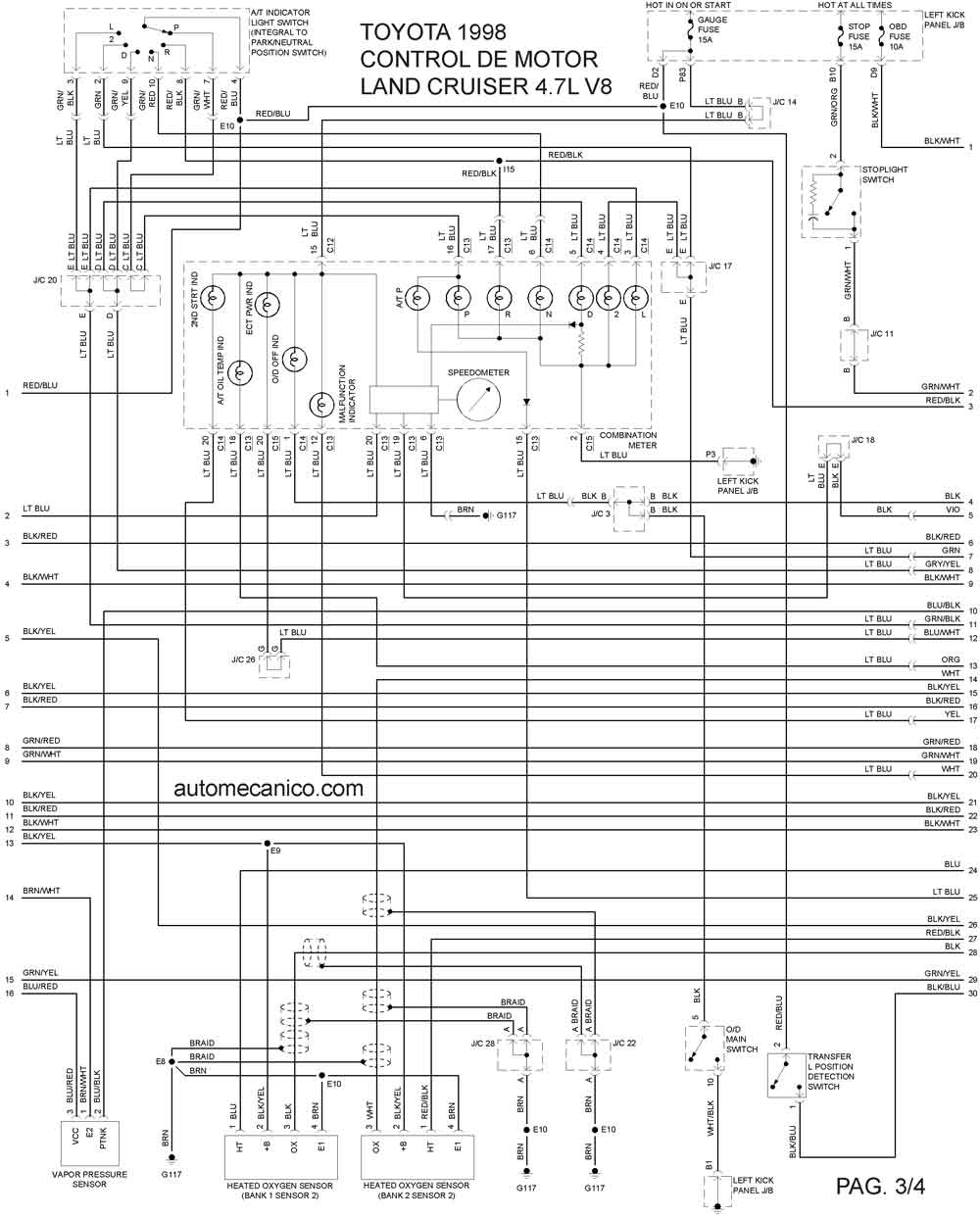

| 1998 | LAND CRUISER 4.7L V8 | CONTROL DEL MOTOR 3/4 |

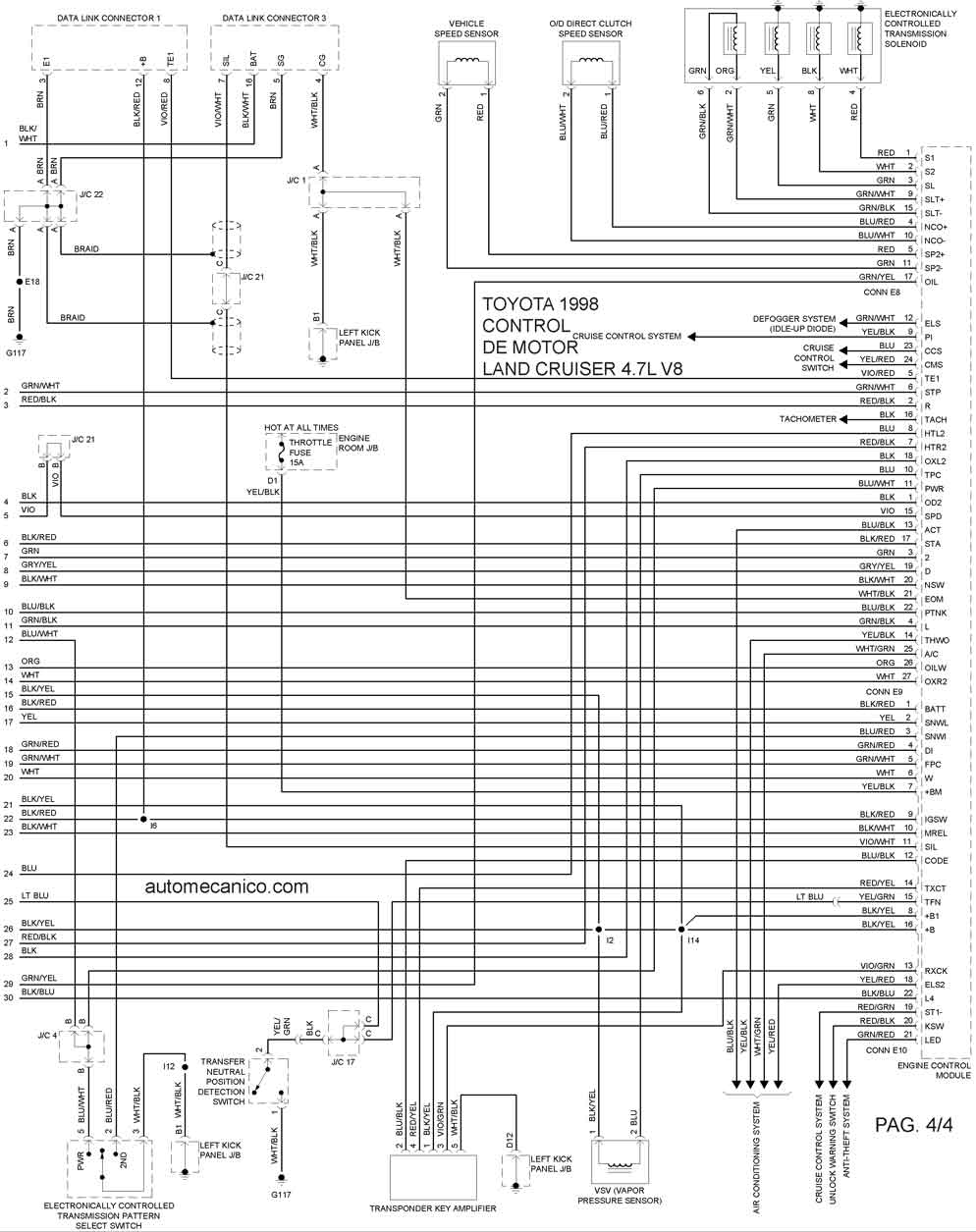

| 1998 | LAND CRUISER 4.7L V8 | CONTROL DEL MOTOR 4/4 |
