CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HYUNDAI 2005

DIAGRAMAS - HYUNDAI : Accent, Elantra, Santa fe,  2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / HYUNDAI 2005 -
Año HYUNDAI ACCENT 1.6L 4 CIL 2005
2005 ACCENT 1.6L 4 cil CONTROL DEL MOTOR 1/4

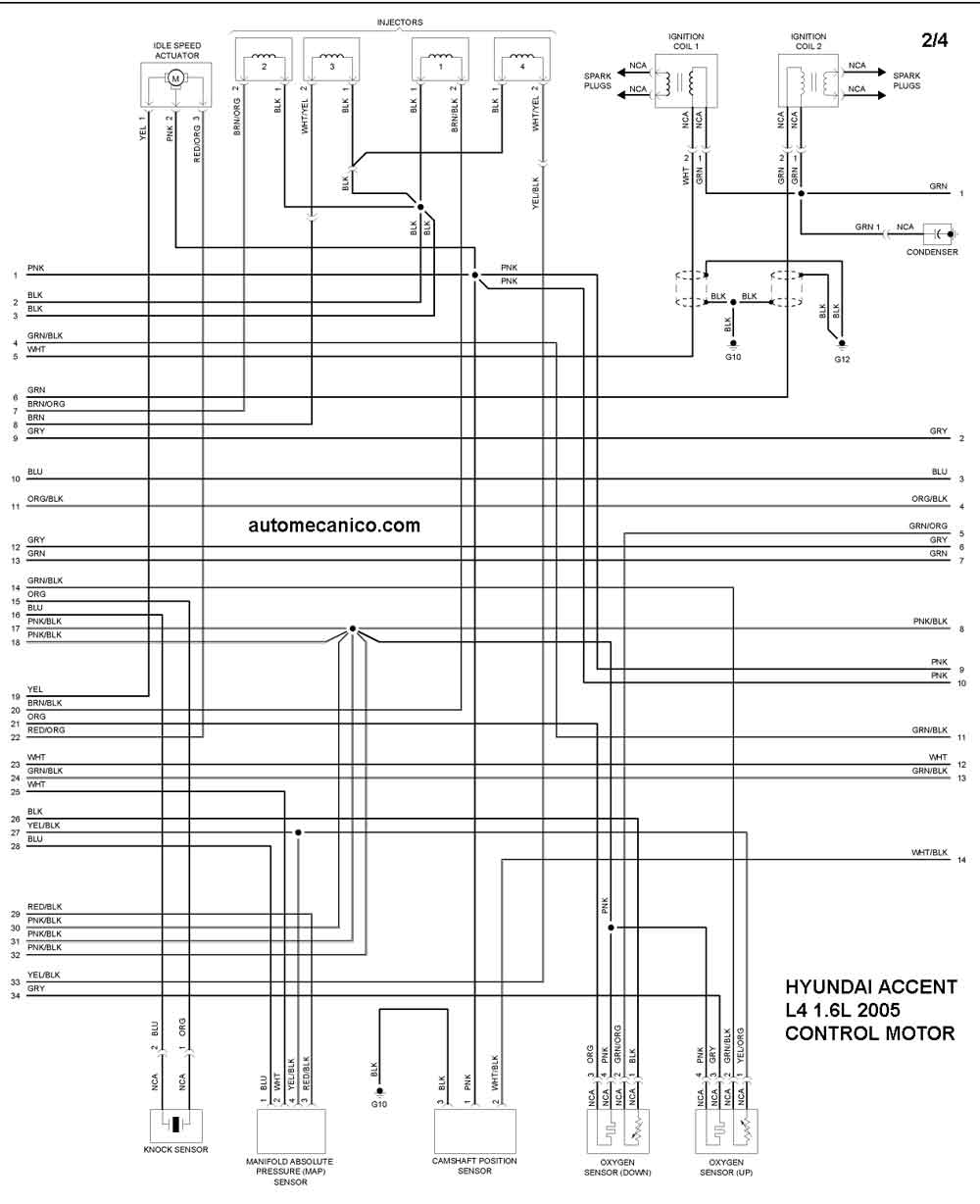

2005 ACCENT 1.6L 4 cil CONTROL DEL MOTOR 2/4
2005 ACCENT 1.6L 4 cil CONTROL DEL MOTOR 3/4

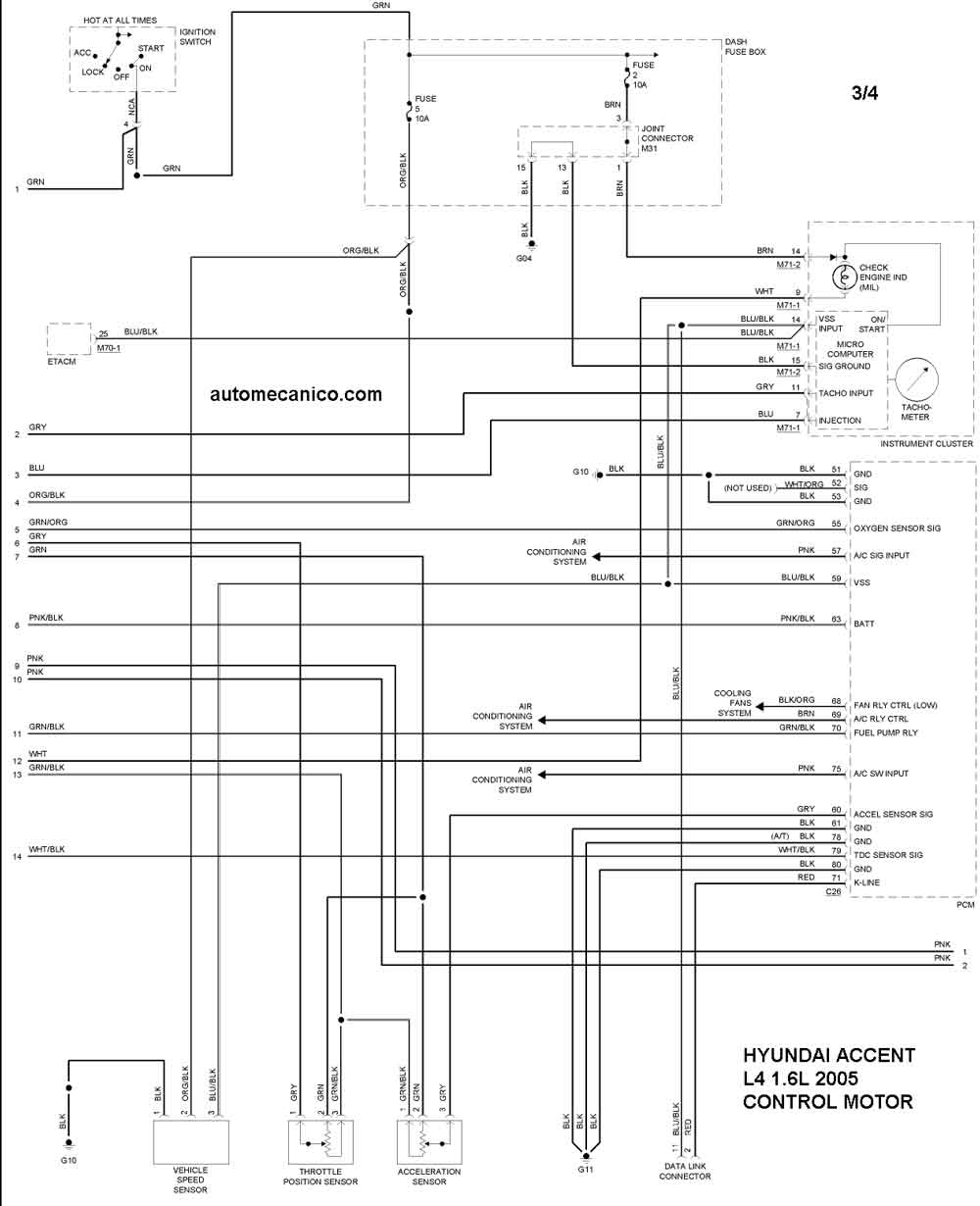

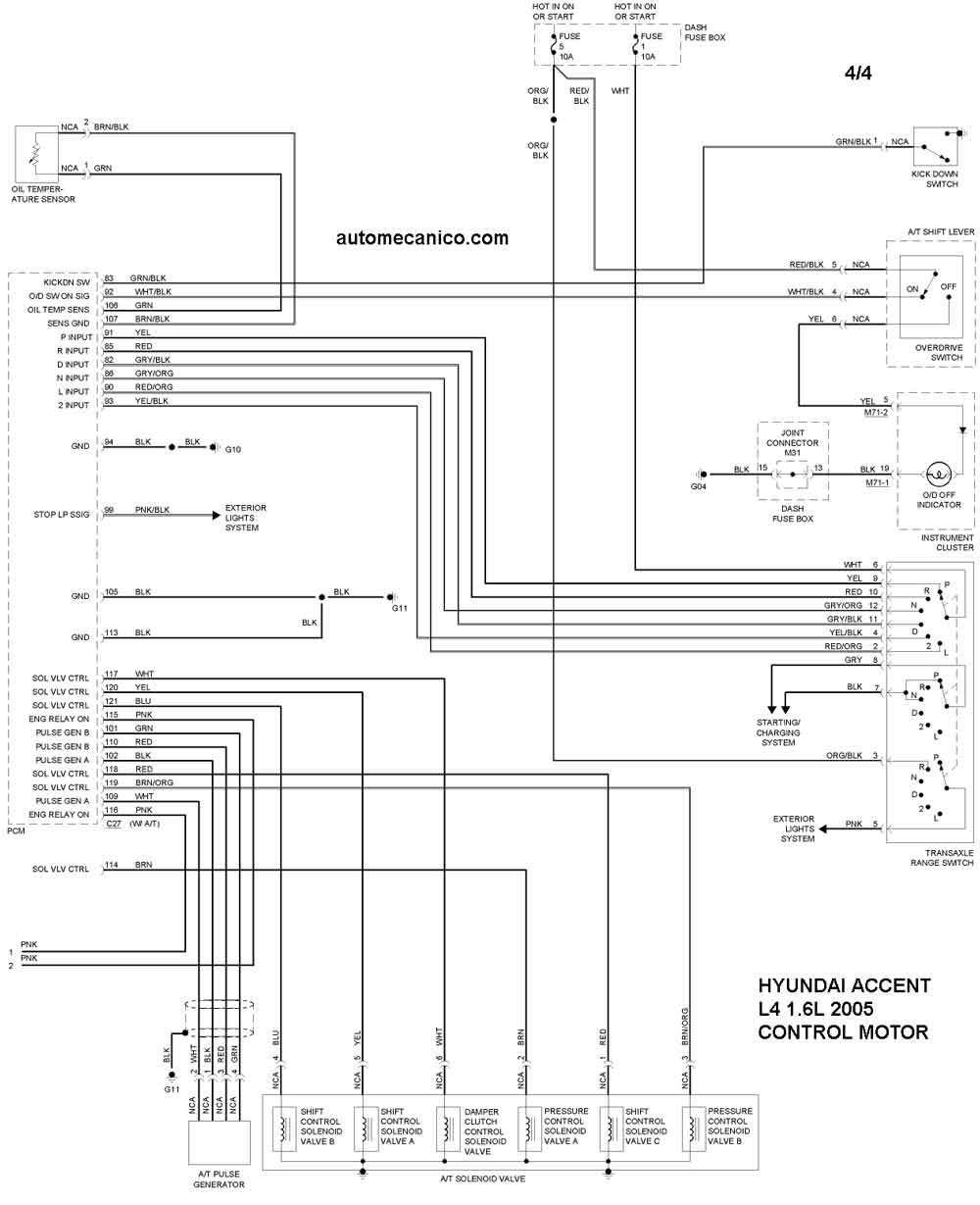

2005 ACCENT 1.6L 4 cil CONTROL DEL MOTOR 4/4
Año HYUNDAI ELANTRA 2.0L 4 CIL 2005

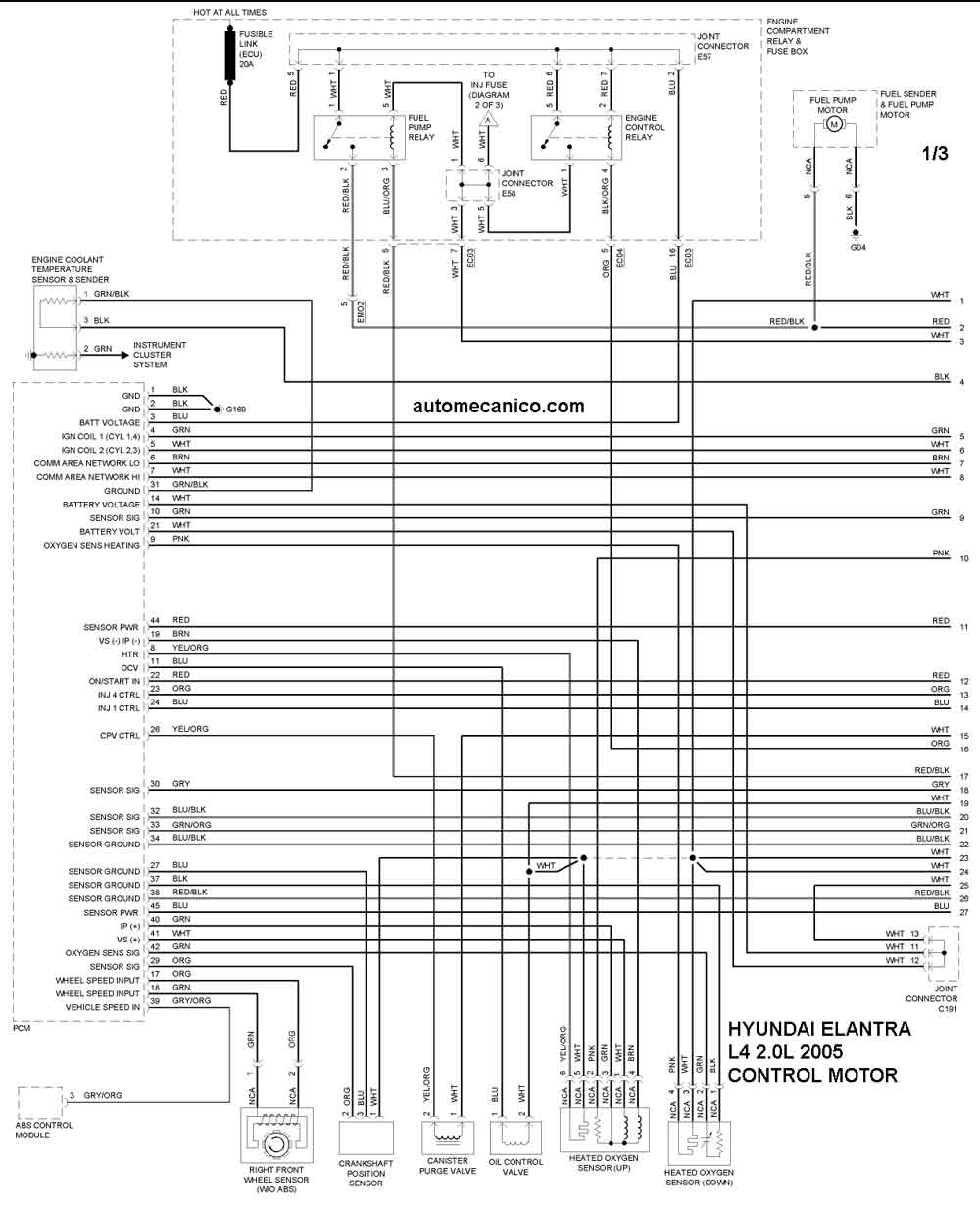

2005 ELANTRA 2.0L 4 cil CONTROL DEL MOTOR 1/3

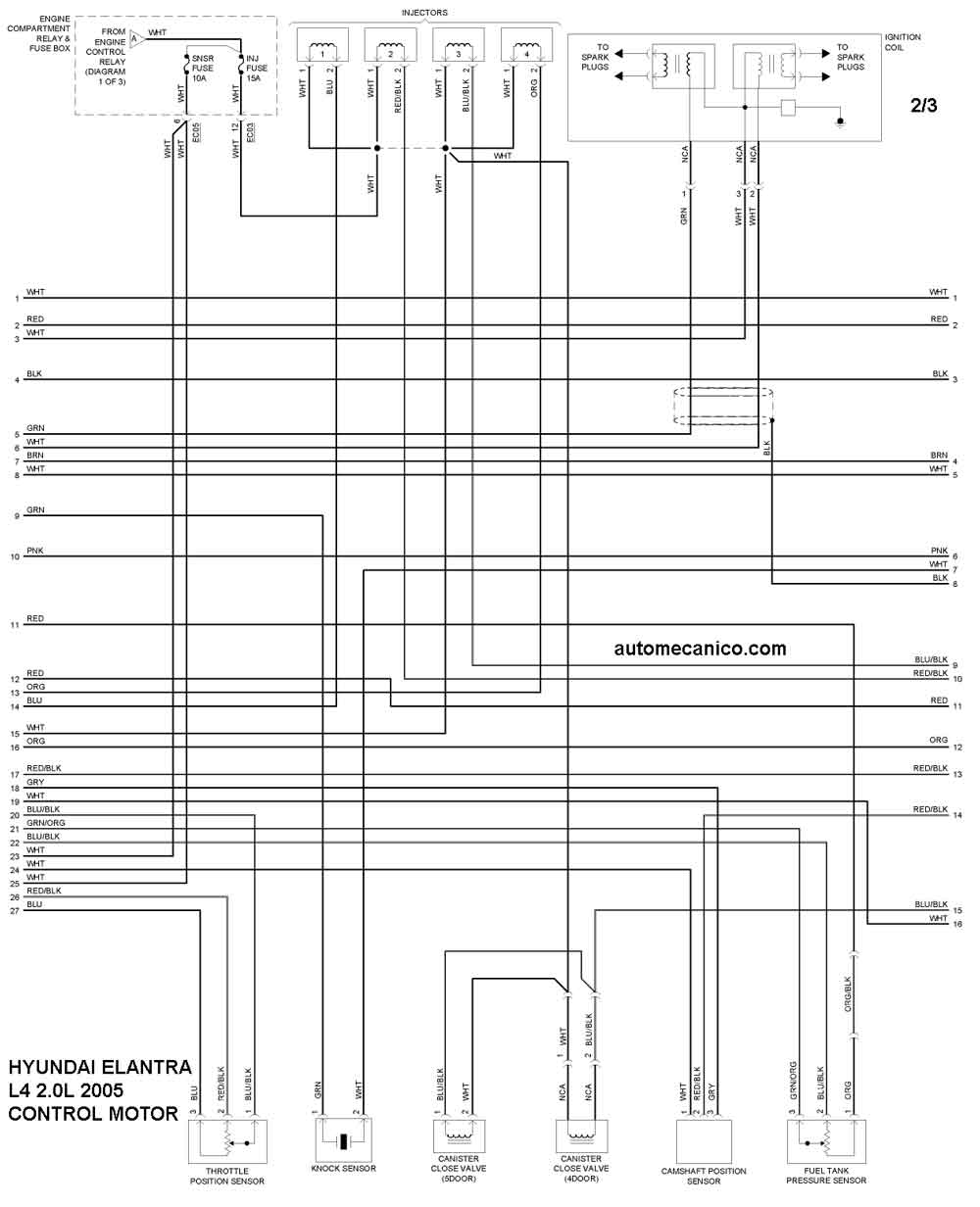

2005 ELANTRA 2.0L 4 cil CONTROL DEL MOTOR 2/3

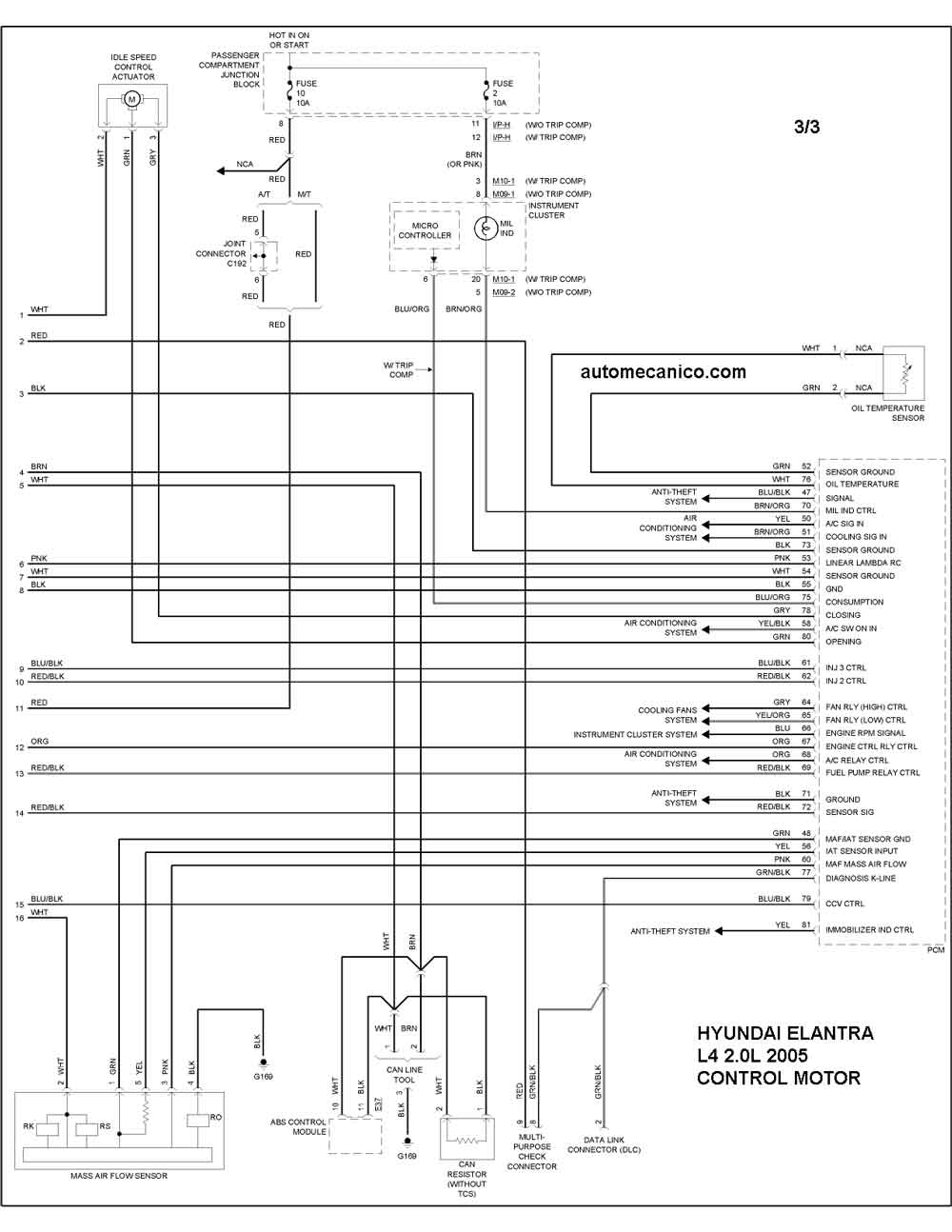

2005 ELANTRA 2.0L 4 cil CONTROL DEL MOTOR 3/3
Año HYUNDAI SANTA FE 2.7L V6 2005

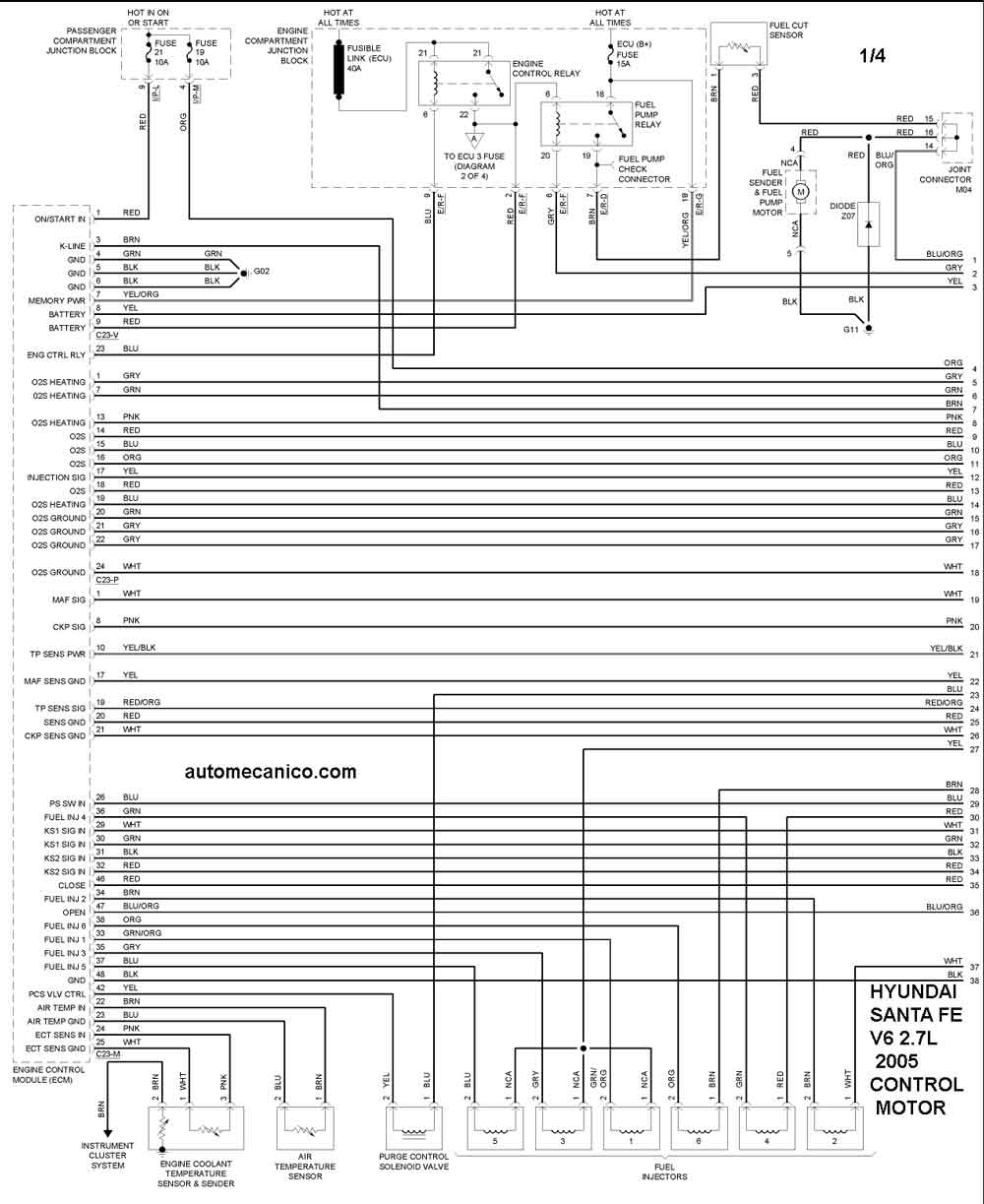

2005 SANTA FE 2.7L V6 CONTROL DEL MOTOR 1/4

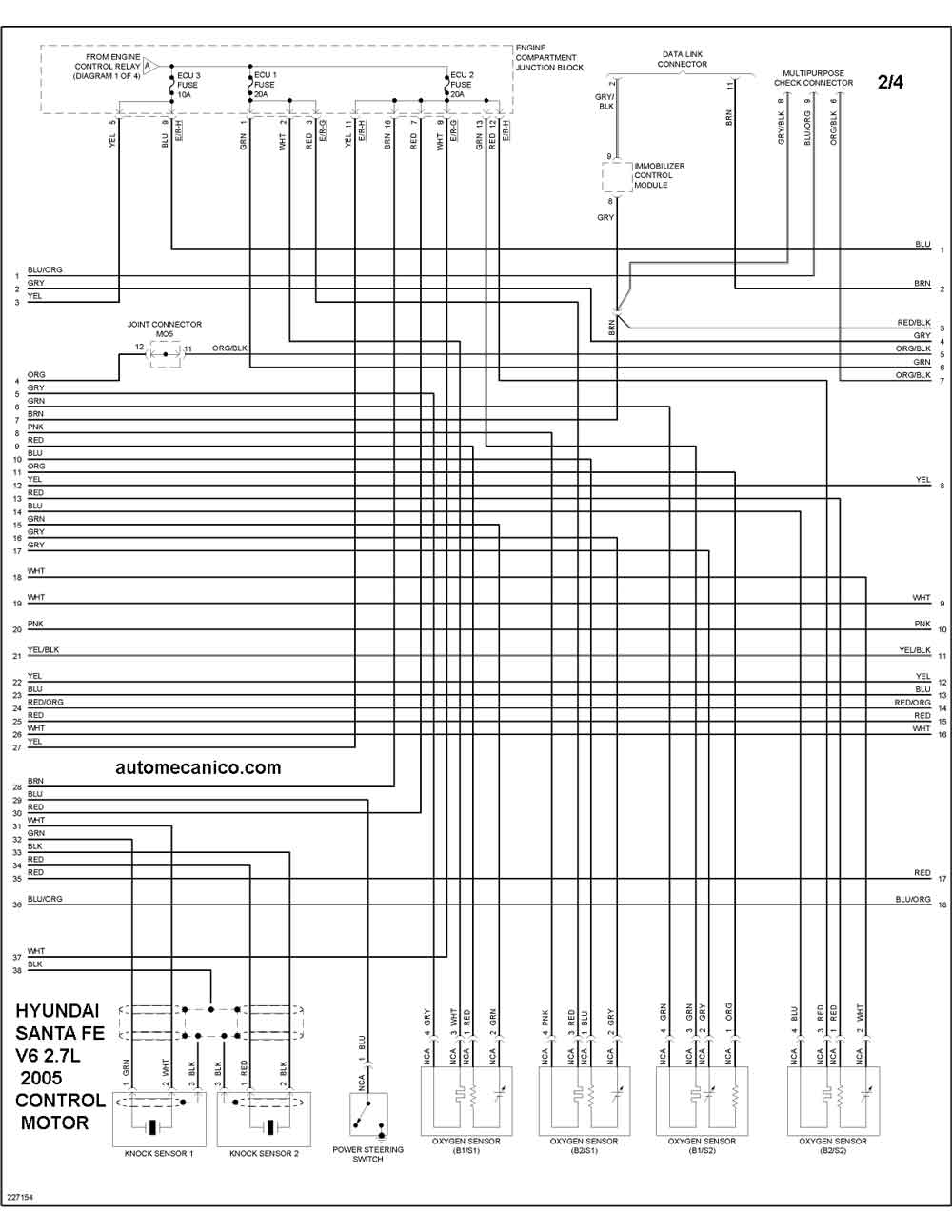

2005 SANTA FE 2.7L V6 CONTROL DEL MOTOR 2/4

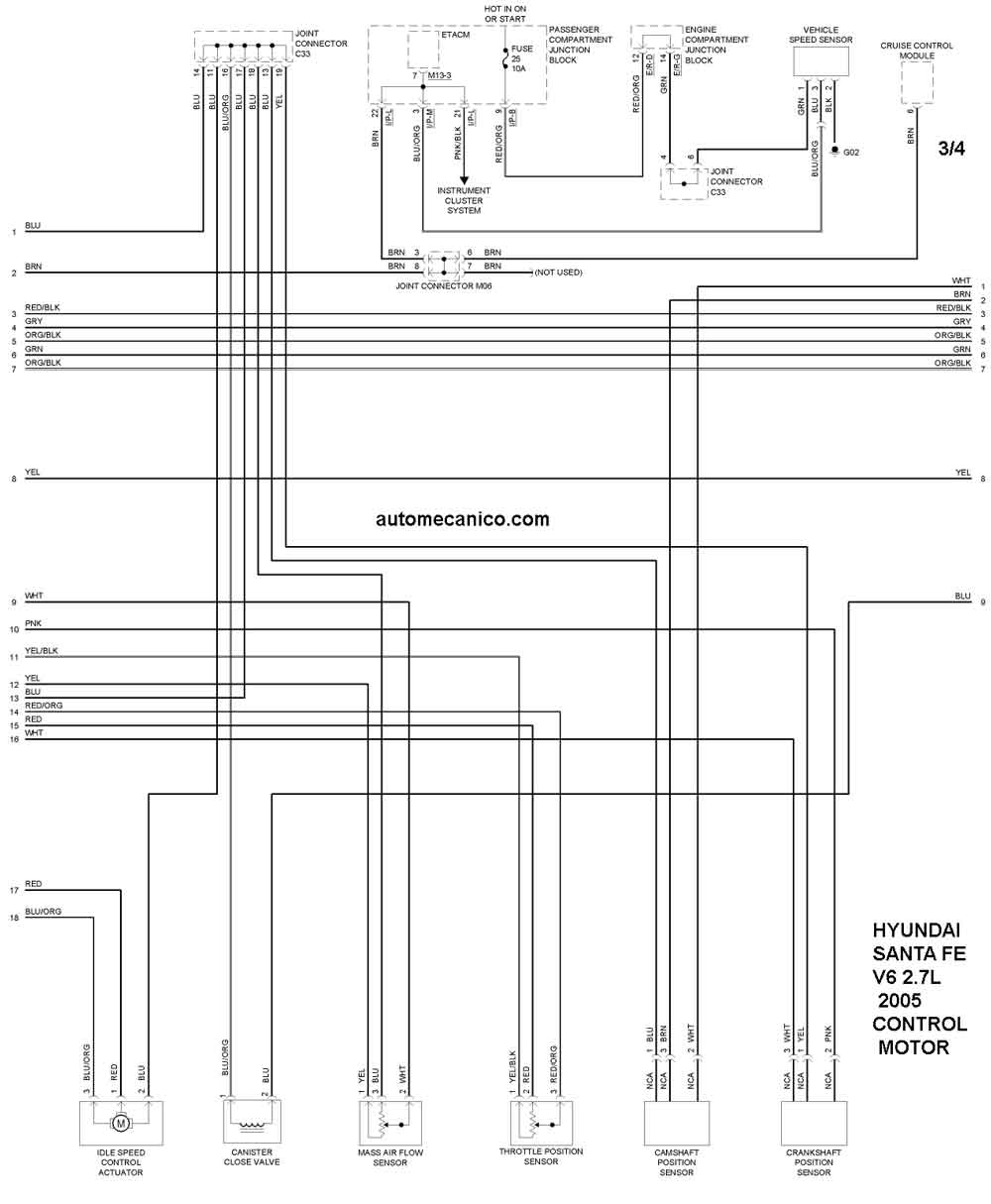

2005 SANTA FE 2.7L V6 CONTROL DEL MOTOR 3/4
2005 SANTA FE 2.7L V6 CONTROL DEL MOTOR 4/4
Año HYUNDAI SANTA FE 3.5L V6 2005

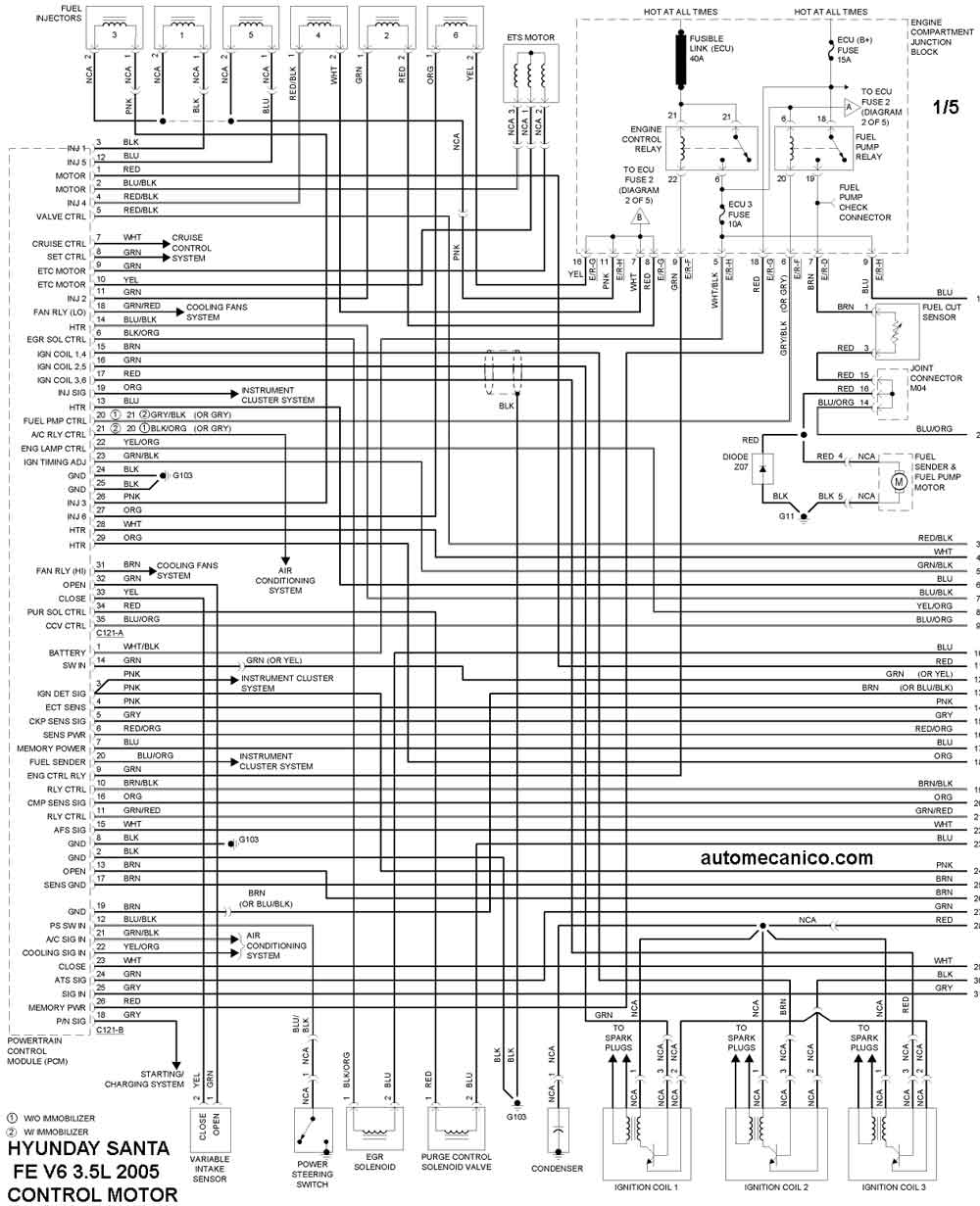

2005 SANTA FE 3.5L V6 CONTROL DEL MOTOR 1/5

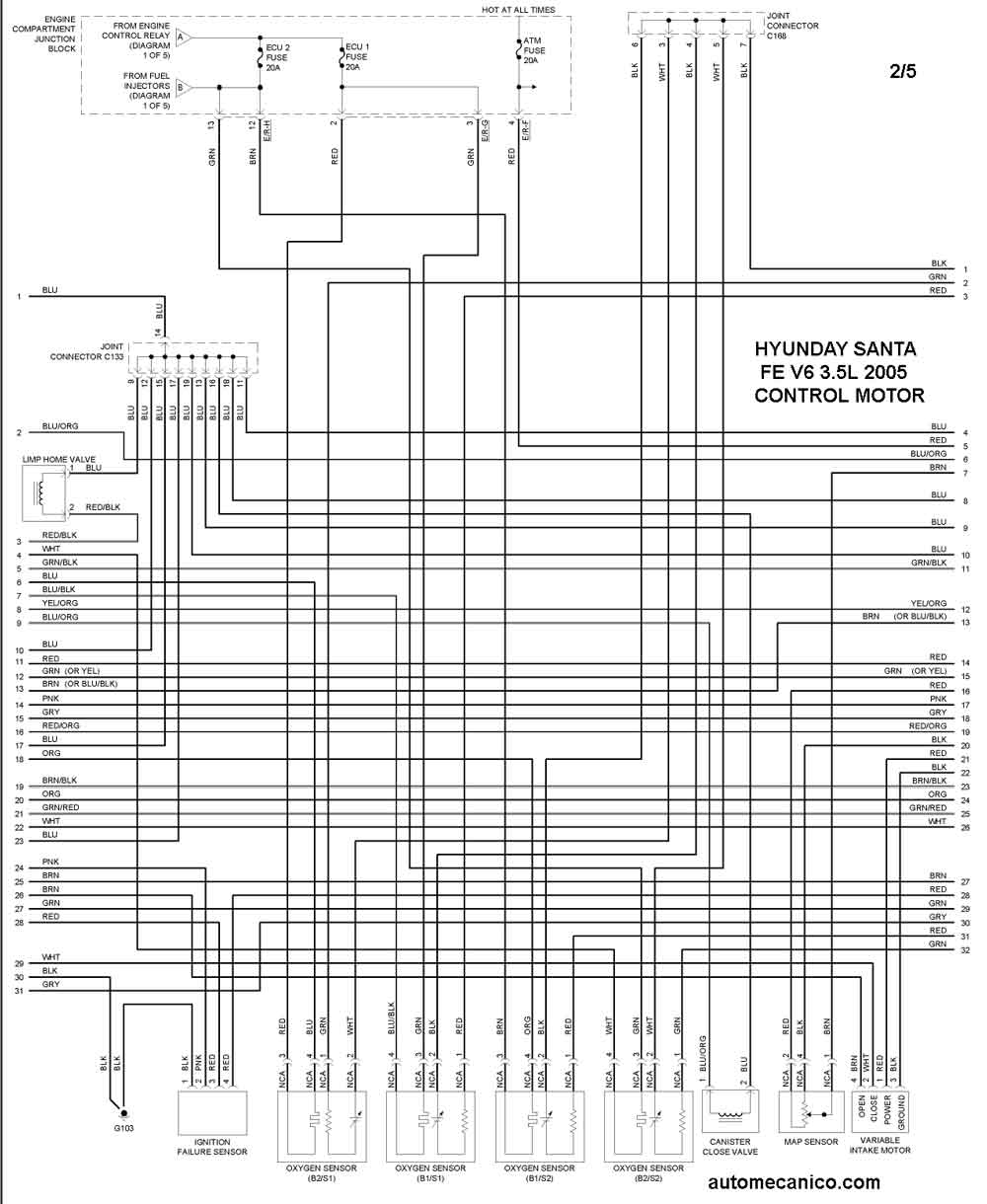

2005 SANTA FE 3.5L V6 CONTROL DEL MOTOR 2/5

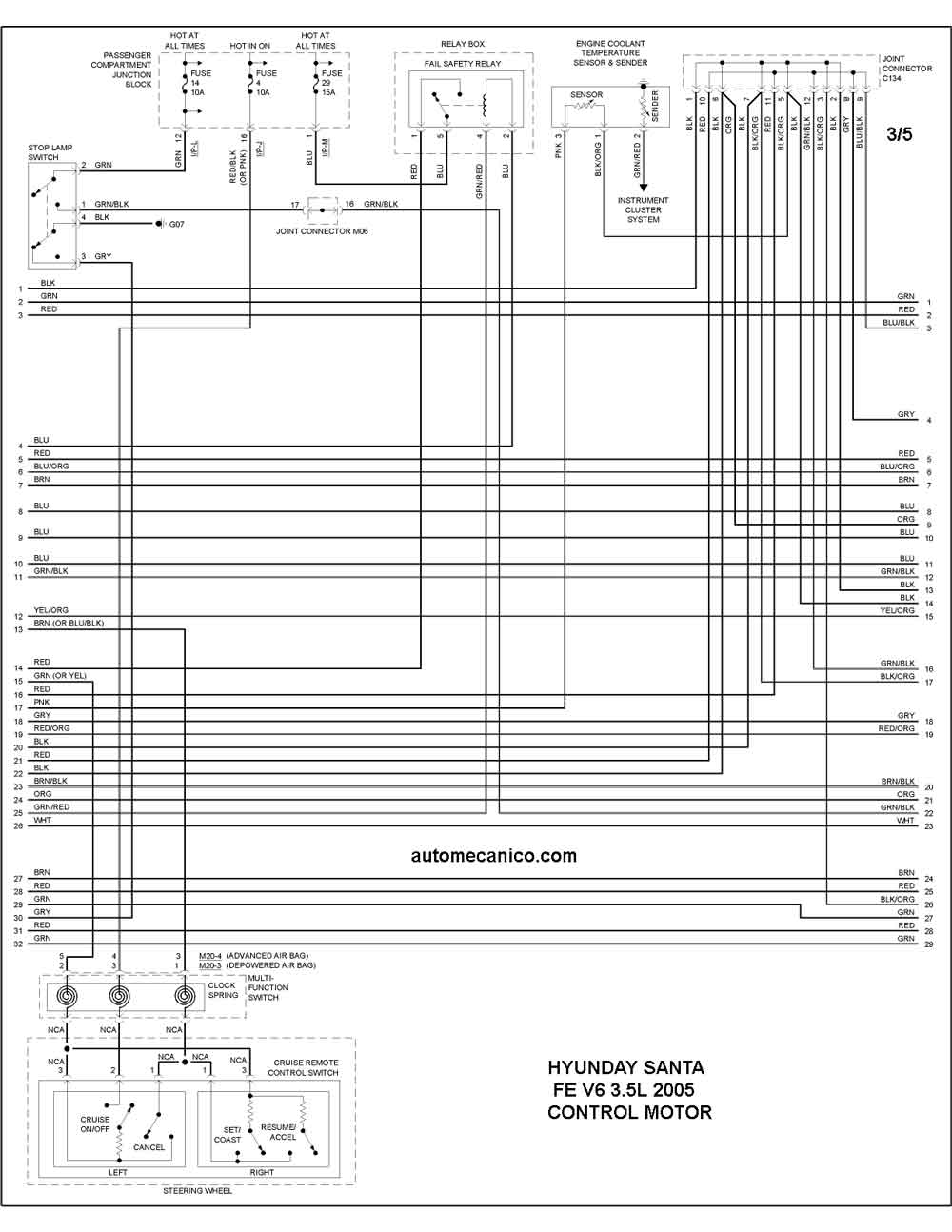

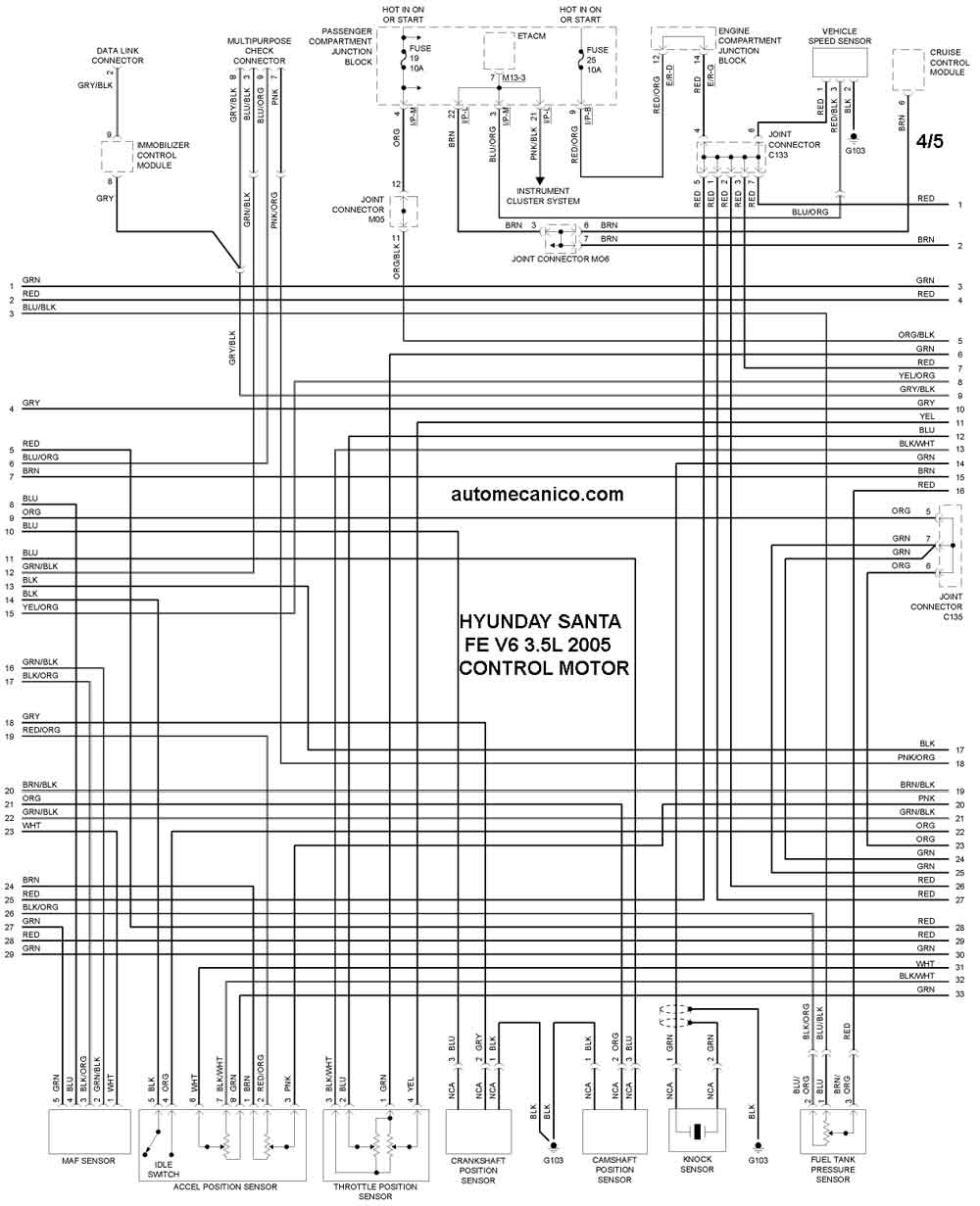

2005 SANTA FE 3.5L V6 CONTROL DEL MOTOR 3/5
2005 SANTA FE 3.5L V6 CONTROL DEL MOTOR 4/5

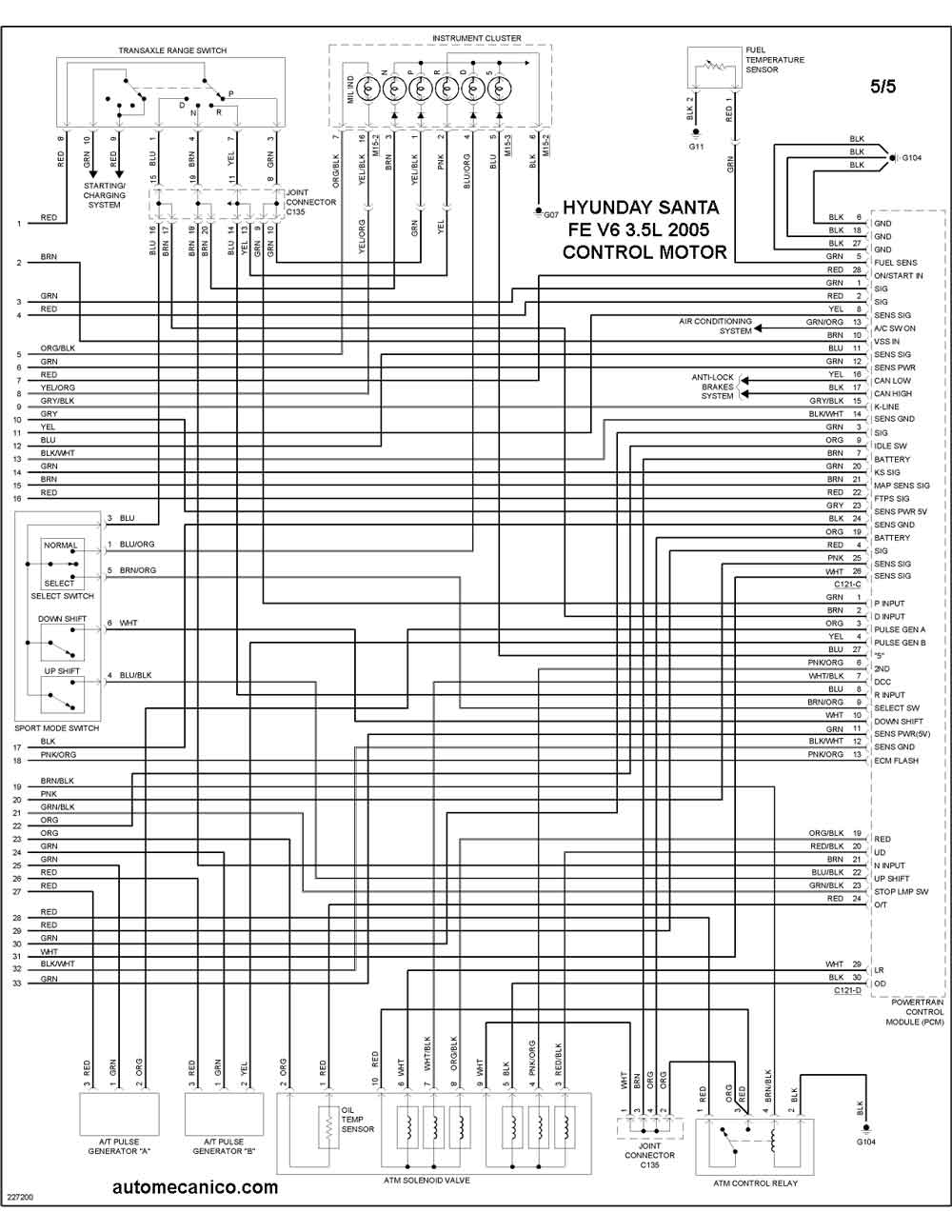

2005 SANTA FE 3.5L V6 CONTROL DEL MOTOR 5/5
