| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HYUNDAI 2005 |
DIAGRAMAS - HYUNDAI : Sonata, 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HYUNDAI: Sonata 2005 - |
| Año | HYUNDAI | SONATA 2.4L 4 Cil T/autom |

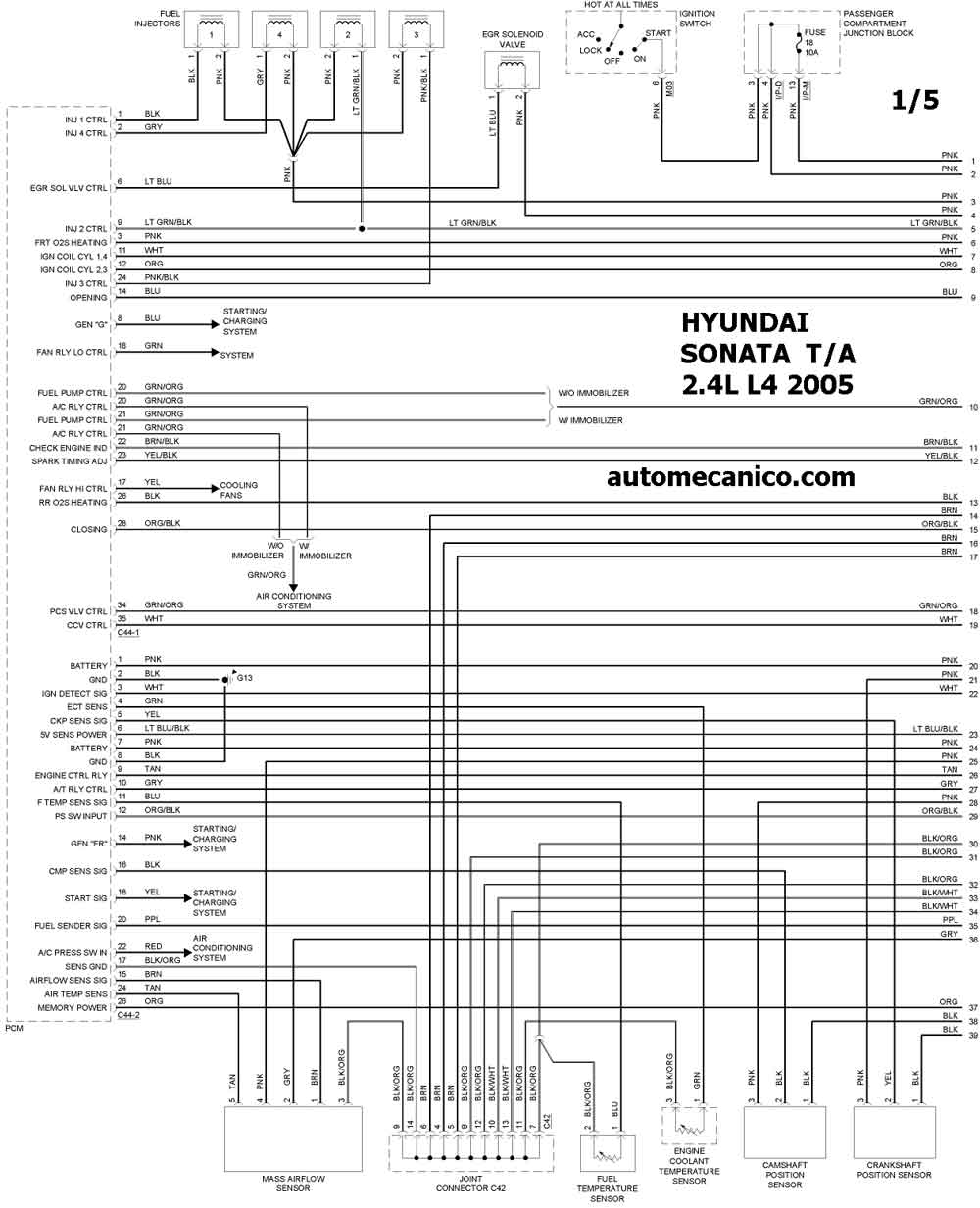

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 1/5 |
| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 2/5 |

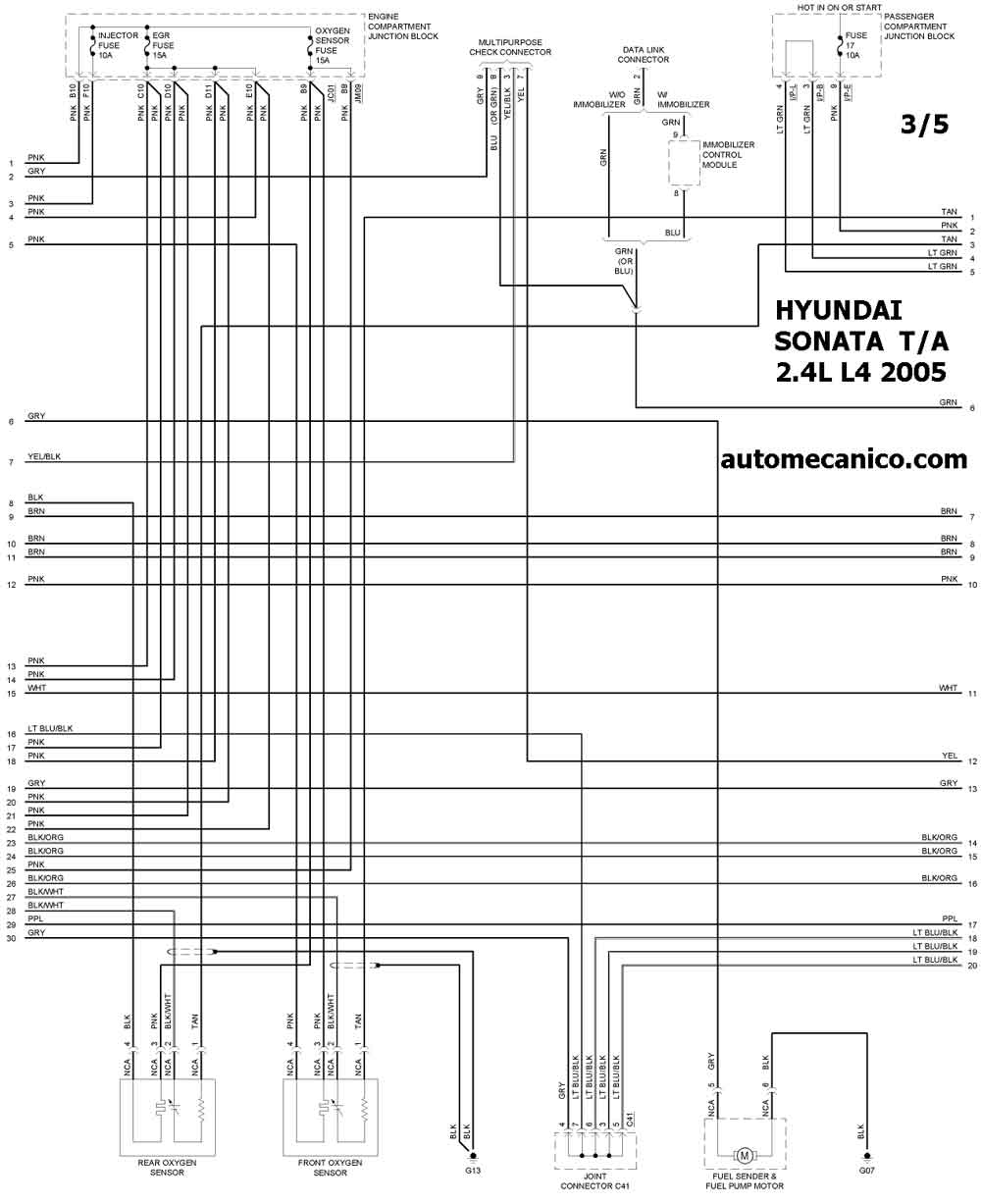

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 3/5 |

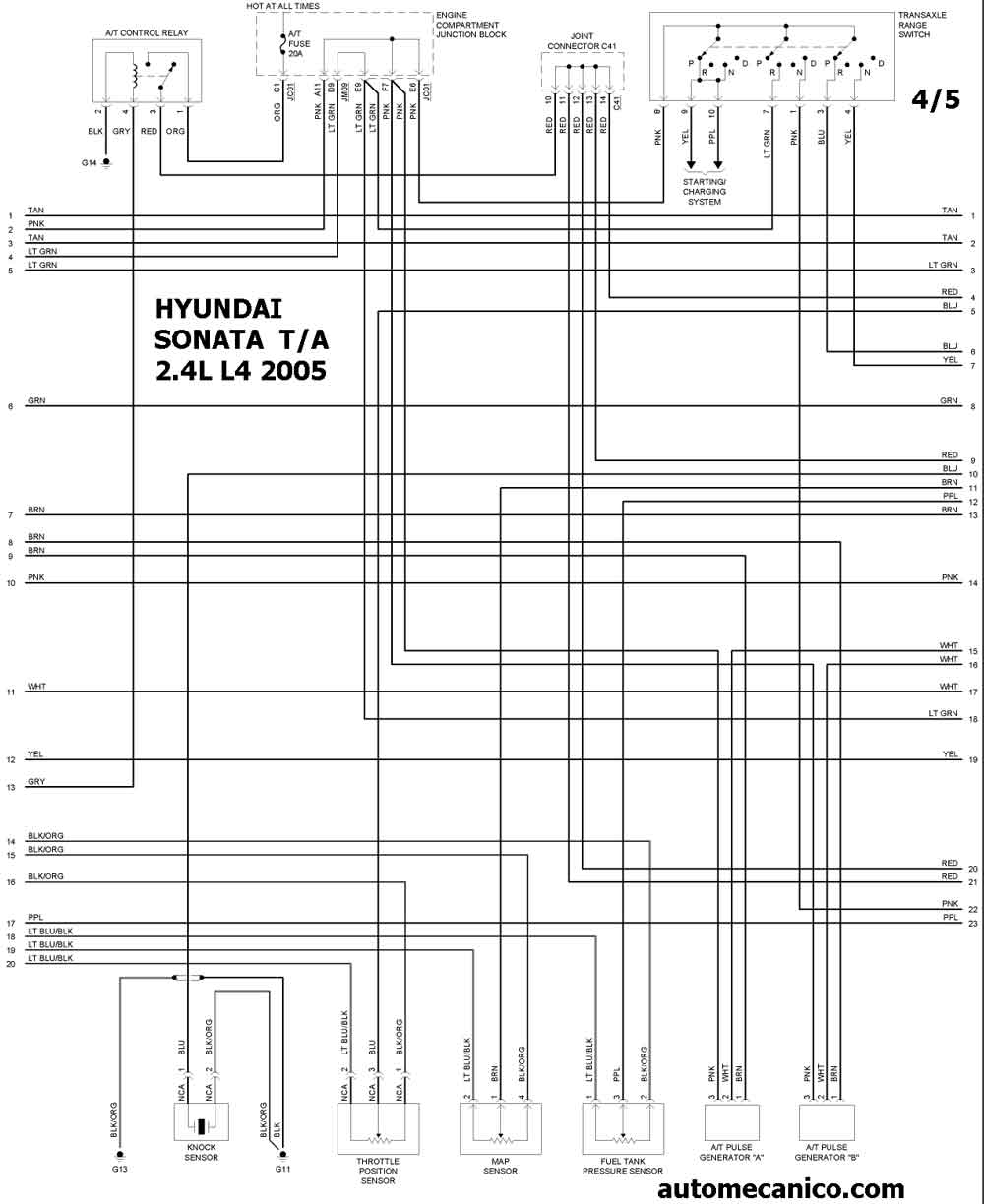

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 4/5 |

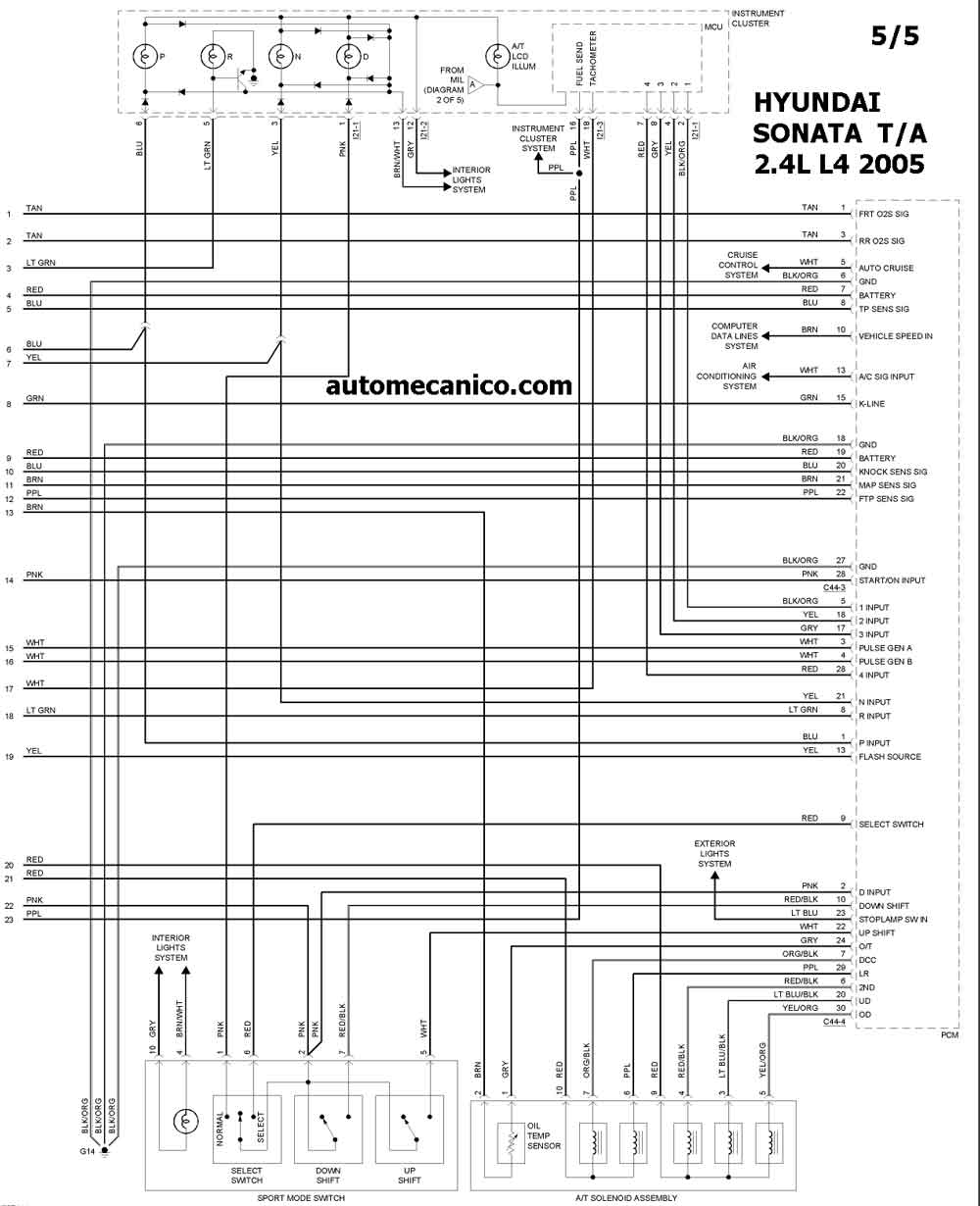

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 5/5 |
| Año | HYUNDAI | SONATA 2.4L 4 Cil T/manual |

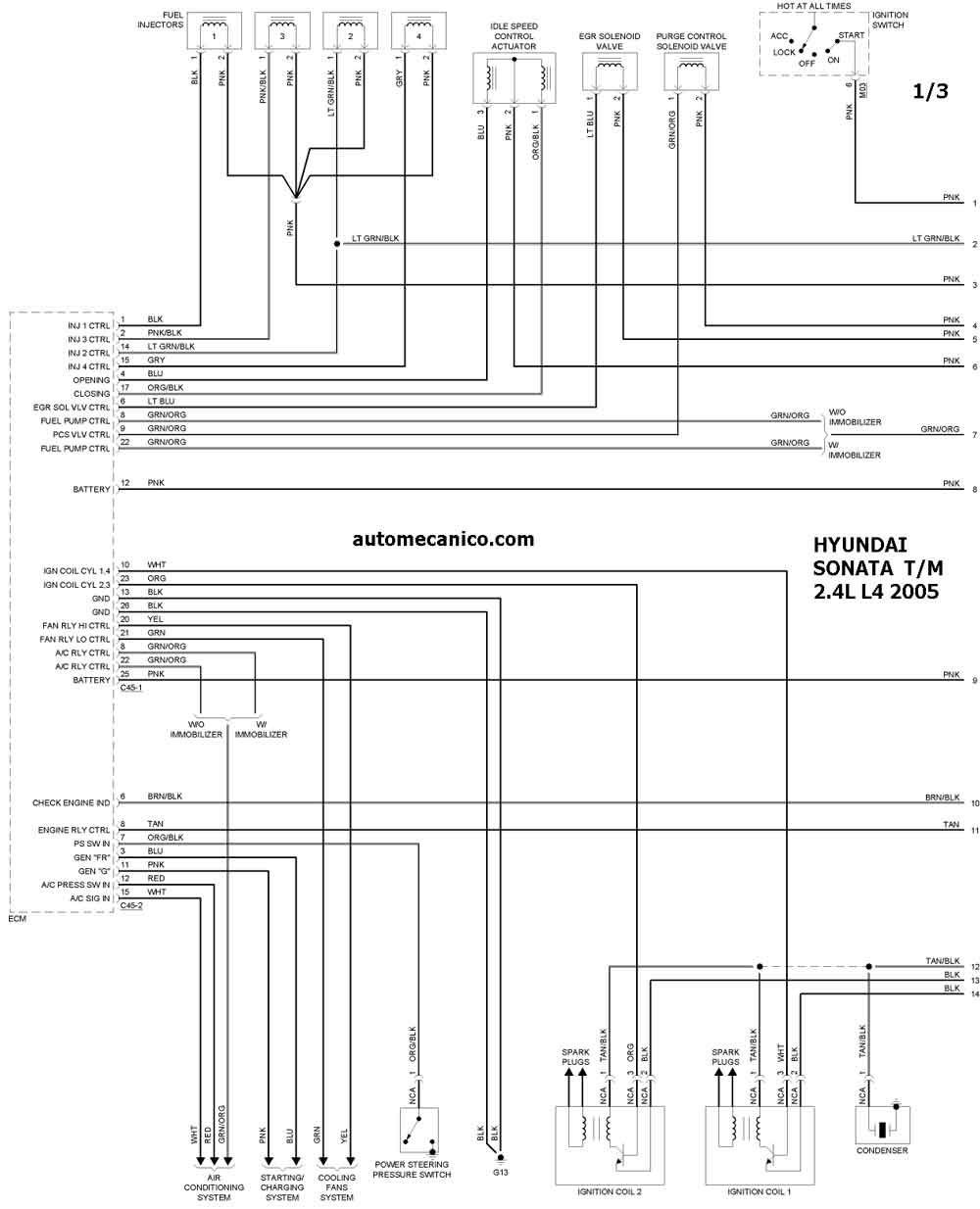

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 1/3 |

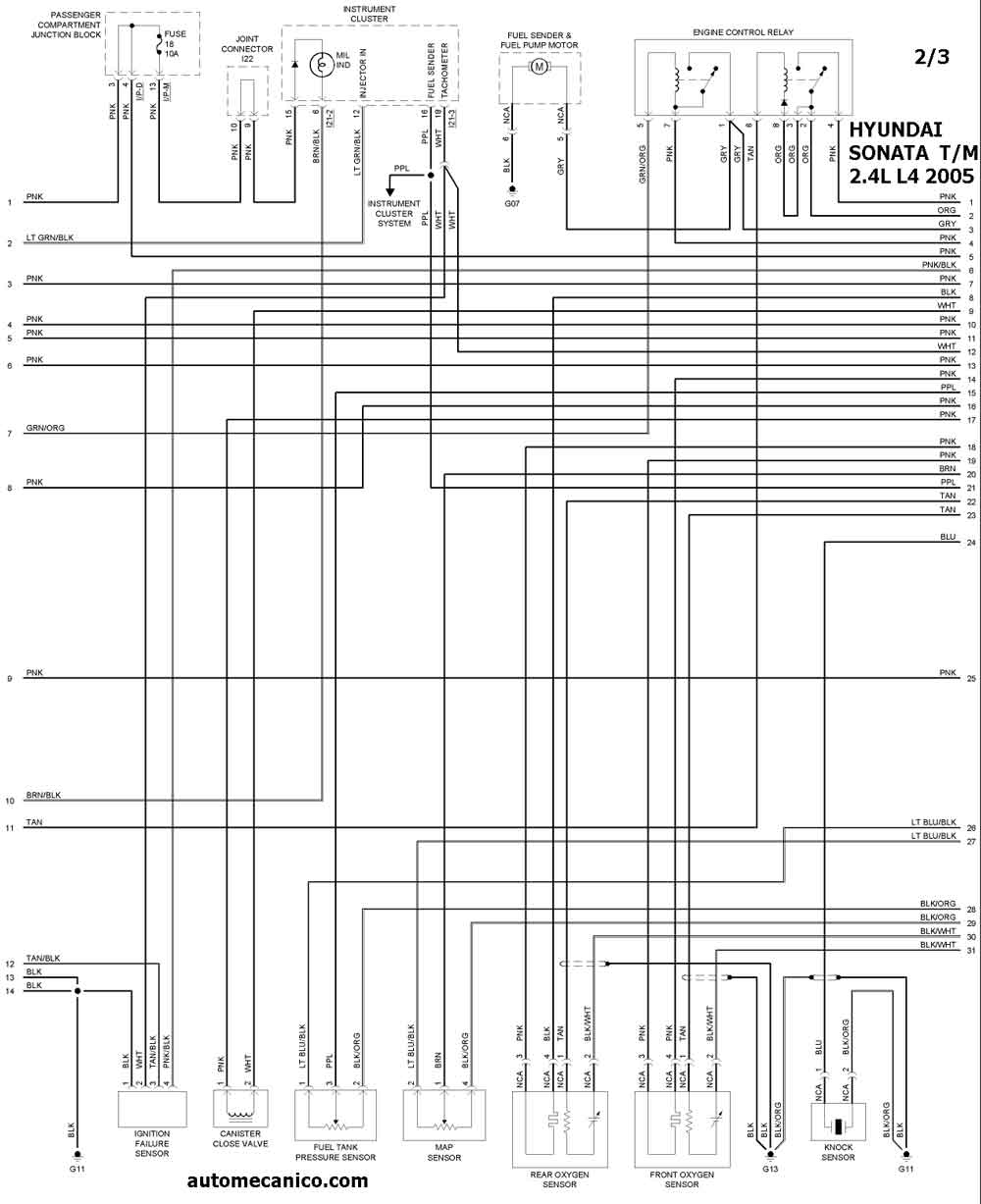

| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 2/3 |
| 2005 | SONATA 2.4L 4 cil | CONTROL DEL MOTOR 3/3 |
| Año | HYUNDAI | SONATA 2.7LV6 2005 |

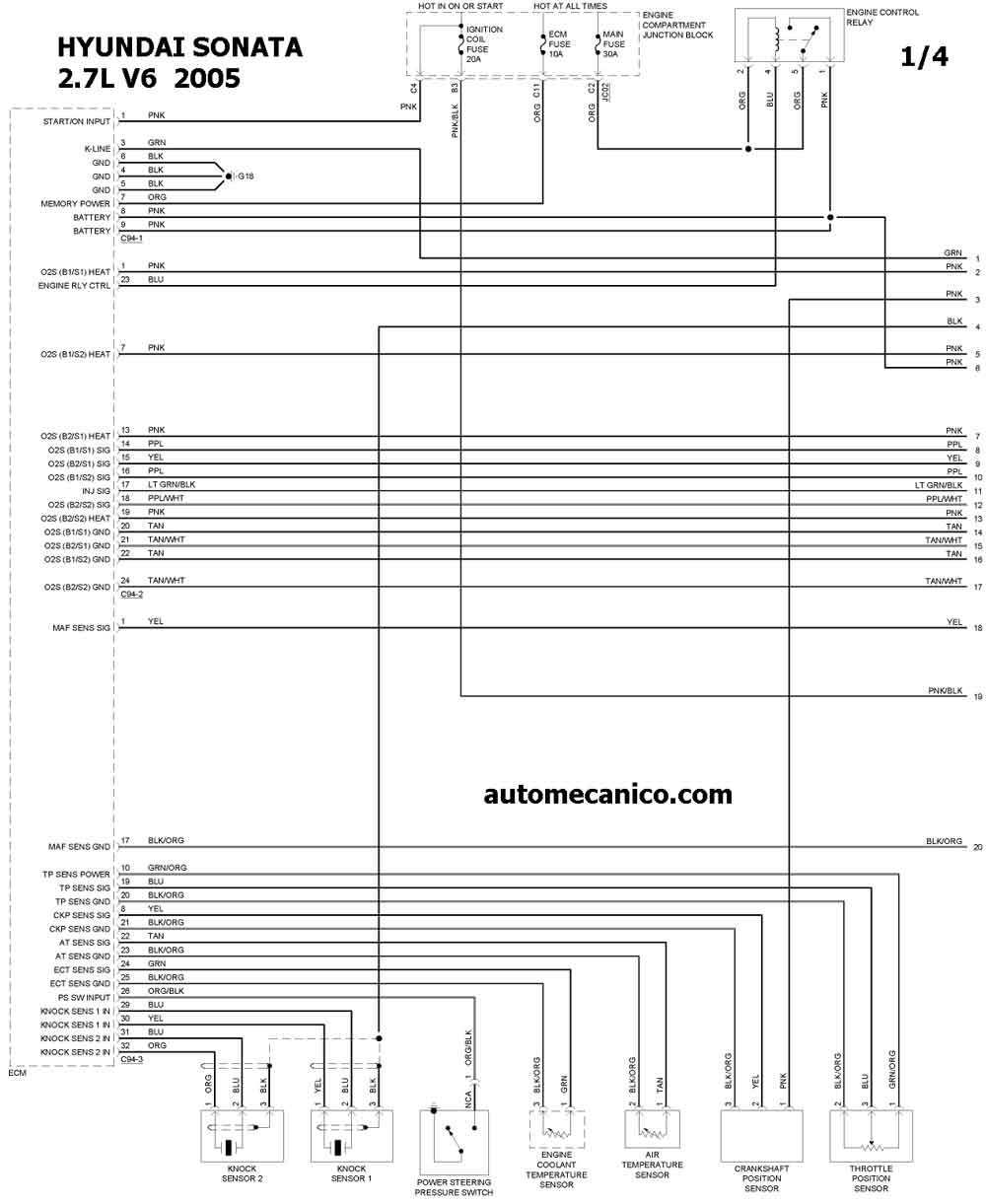

| 2005 | SONATA 2.7L V6 | CONTROL DEL MOTOR1/4 |

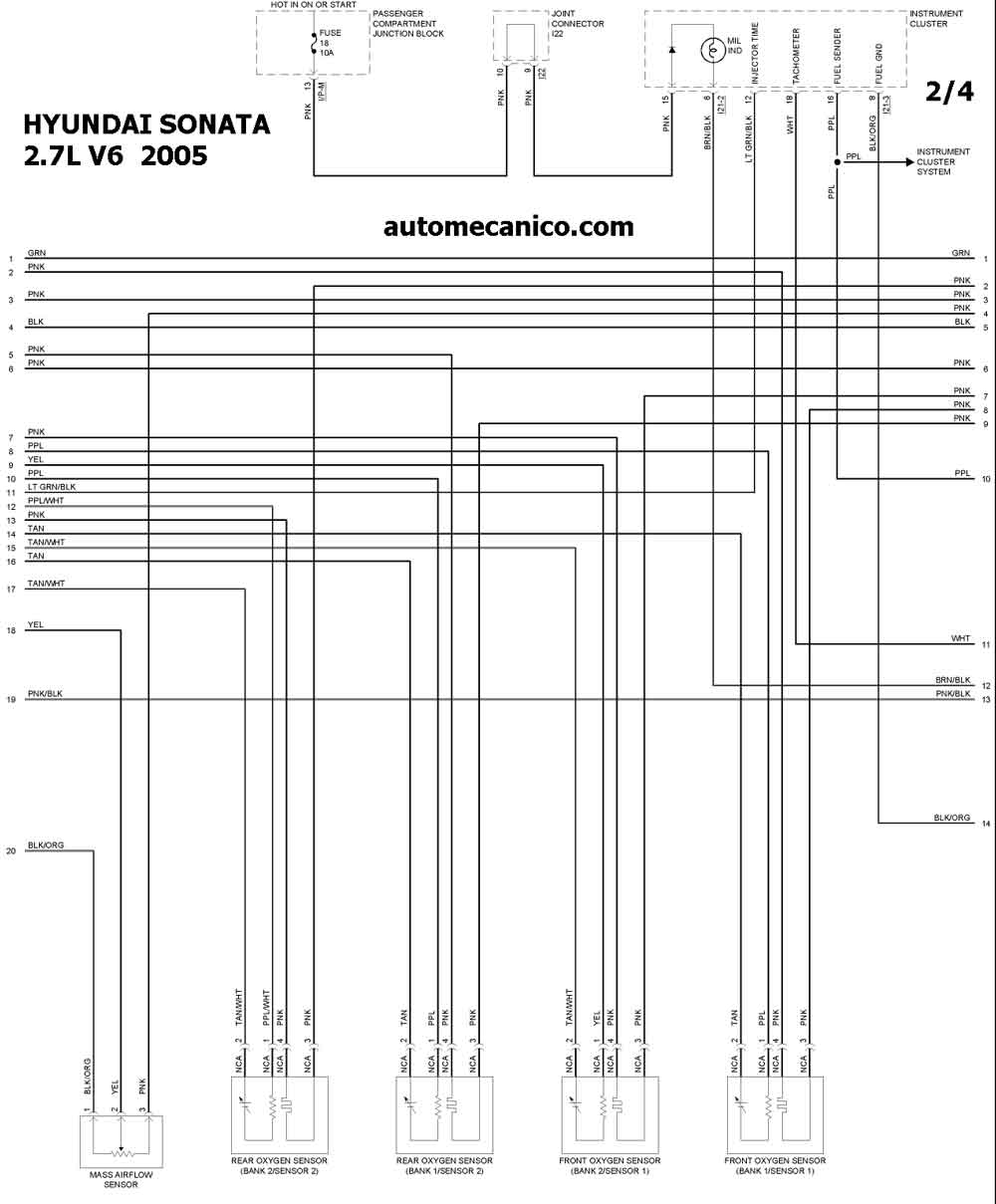

| 2005 | SONATA 2.7L V6 | CONTROL DEL MOTOR2/4 |

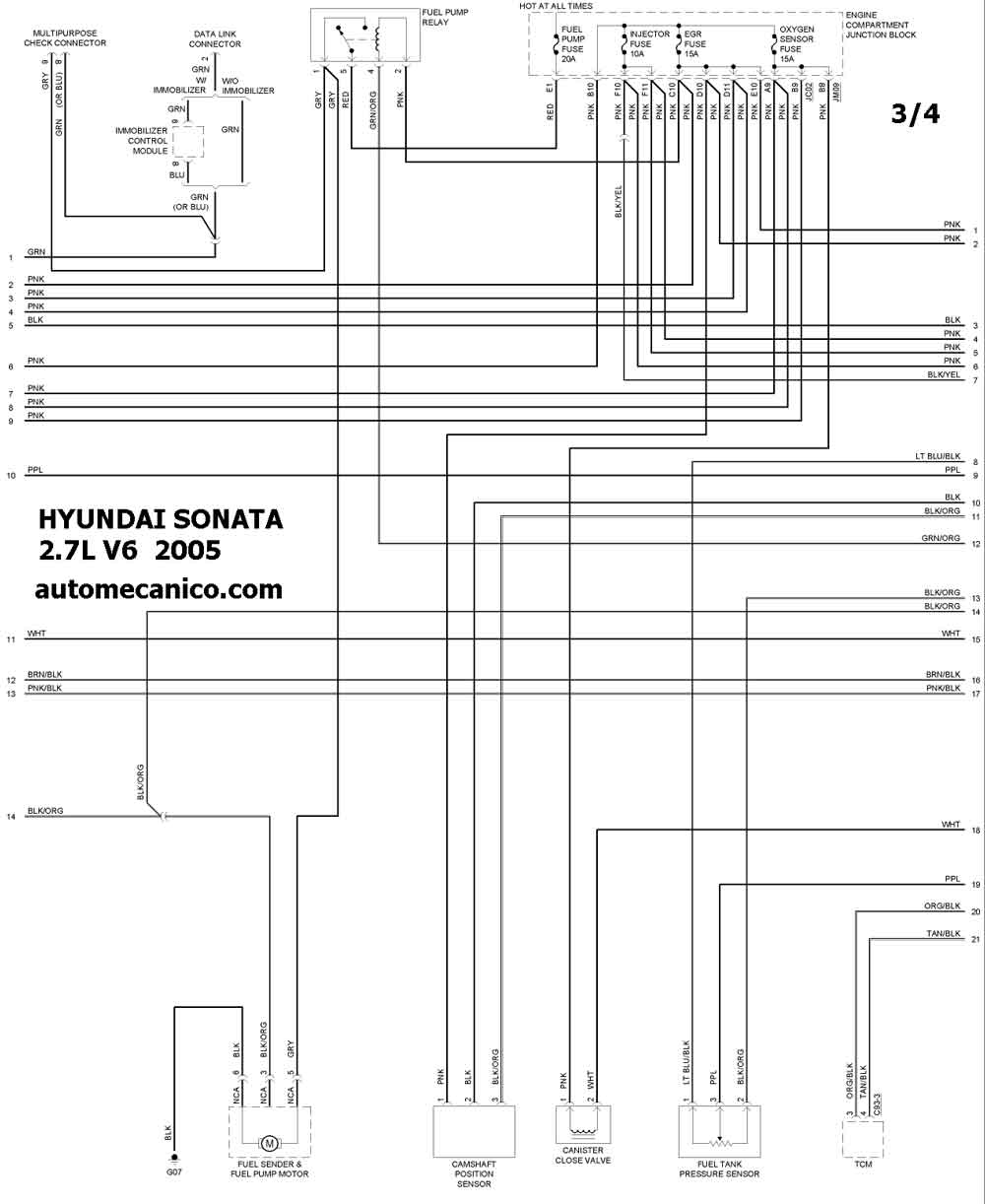

| 2005 | SONATA 2.7L V6 | CONTROL DEL MOTOR3/4 |

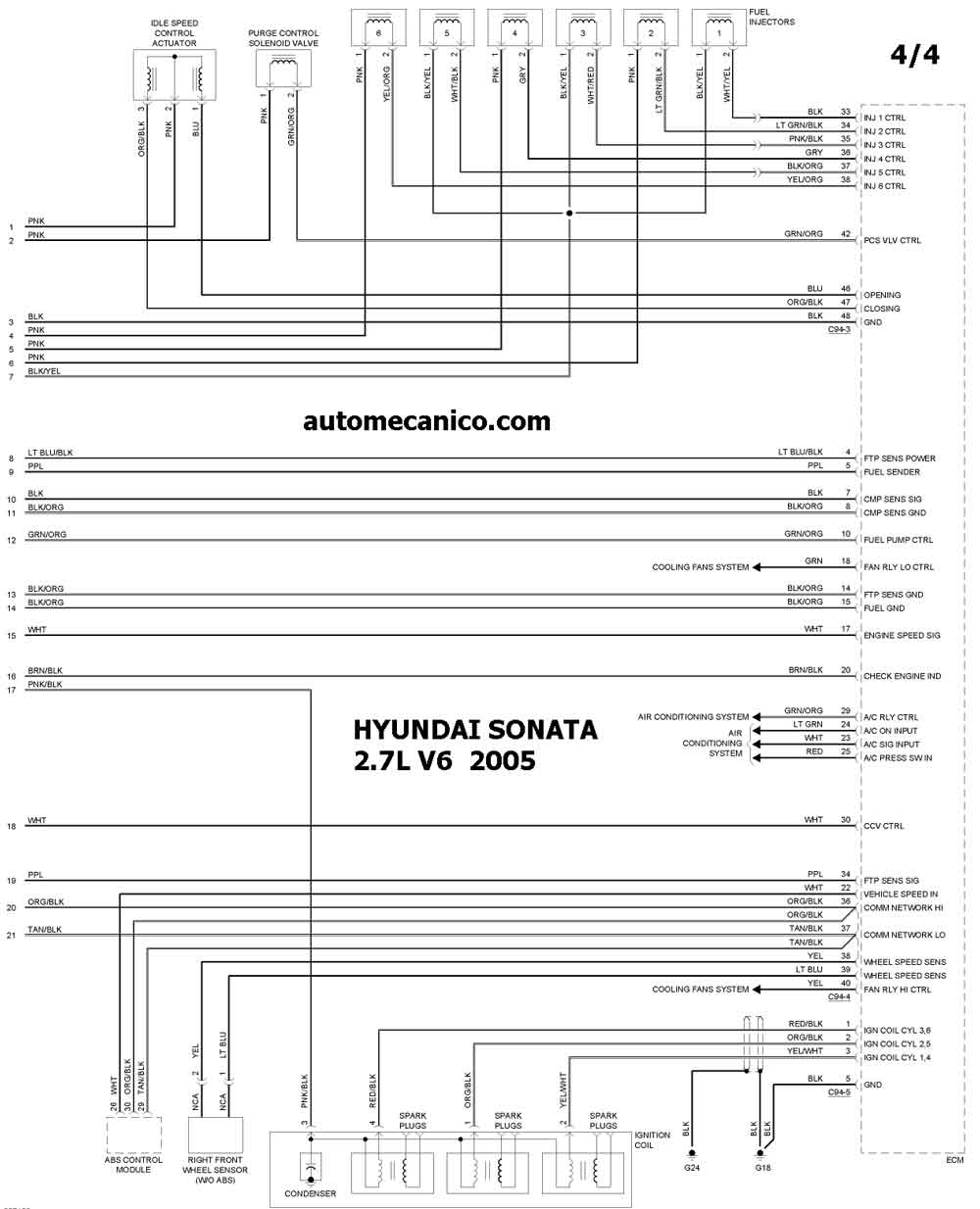

| 2005 | SONATA 2.7L V6 | CONTROL DEL MOTOR4/4 |
