| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HYUNDAI 1998 |
DIAGRAMAS - HYUNDAI : Accent, Elantra, Sonata, Tiburon 1998 |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HYUNDAI : Accent, Elantra, Sonata, Tiburon -1998 - |
| Año | HYUNDAI | ACCENT 1.5L 4 CIL 1998 |

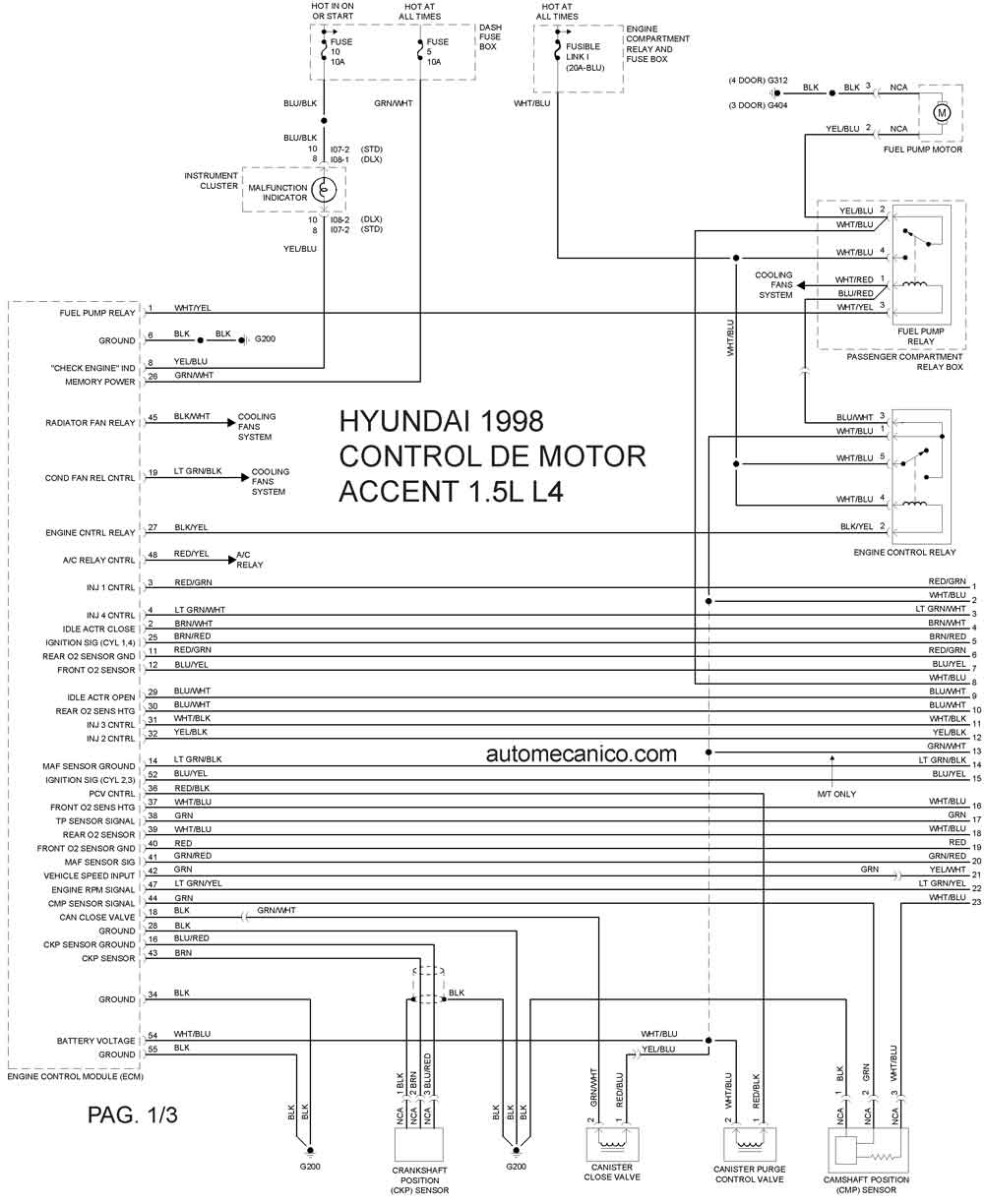

| 1998 | ACCENT 1.5L 4 cil | CONTROL DEL MOTOR 1/3 |

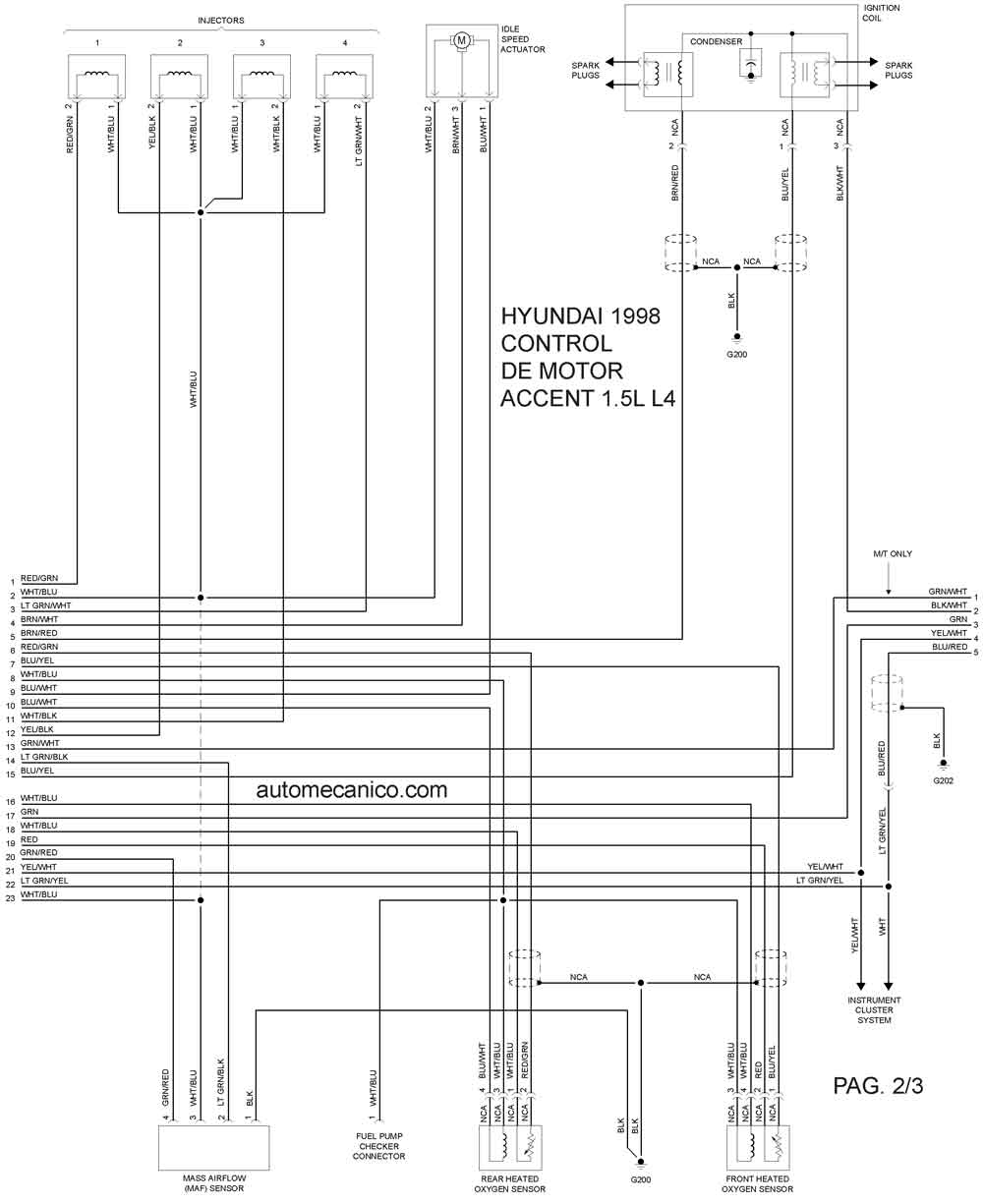

| 1998 | ACCENT 1.5L 4 cil | CONTROL DEL MOTOR 2/3 |

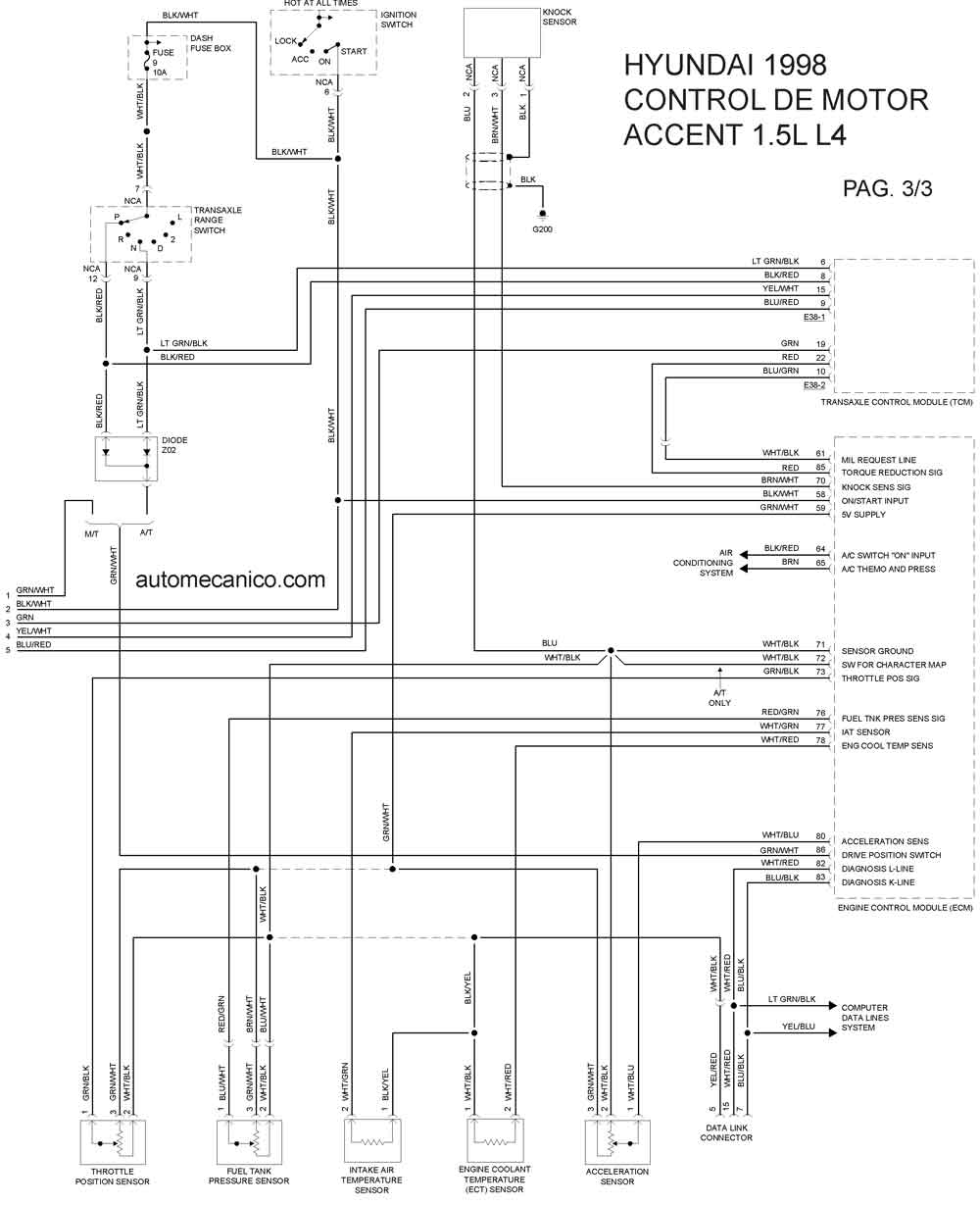

| 1998 | ACCENT 1.5L 4 cil | CONTROL DEL MOTOR 3/3 |
| Año | HYUNDAI | ELANTRA 1.8L 4 CIL 1998 |

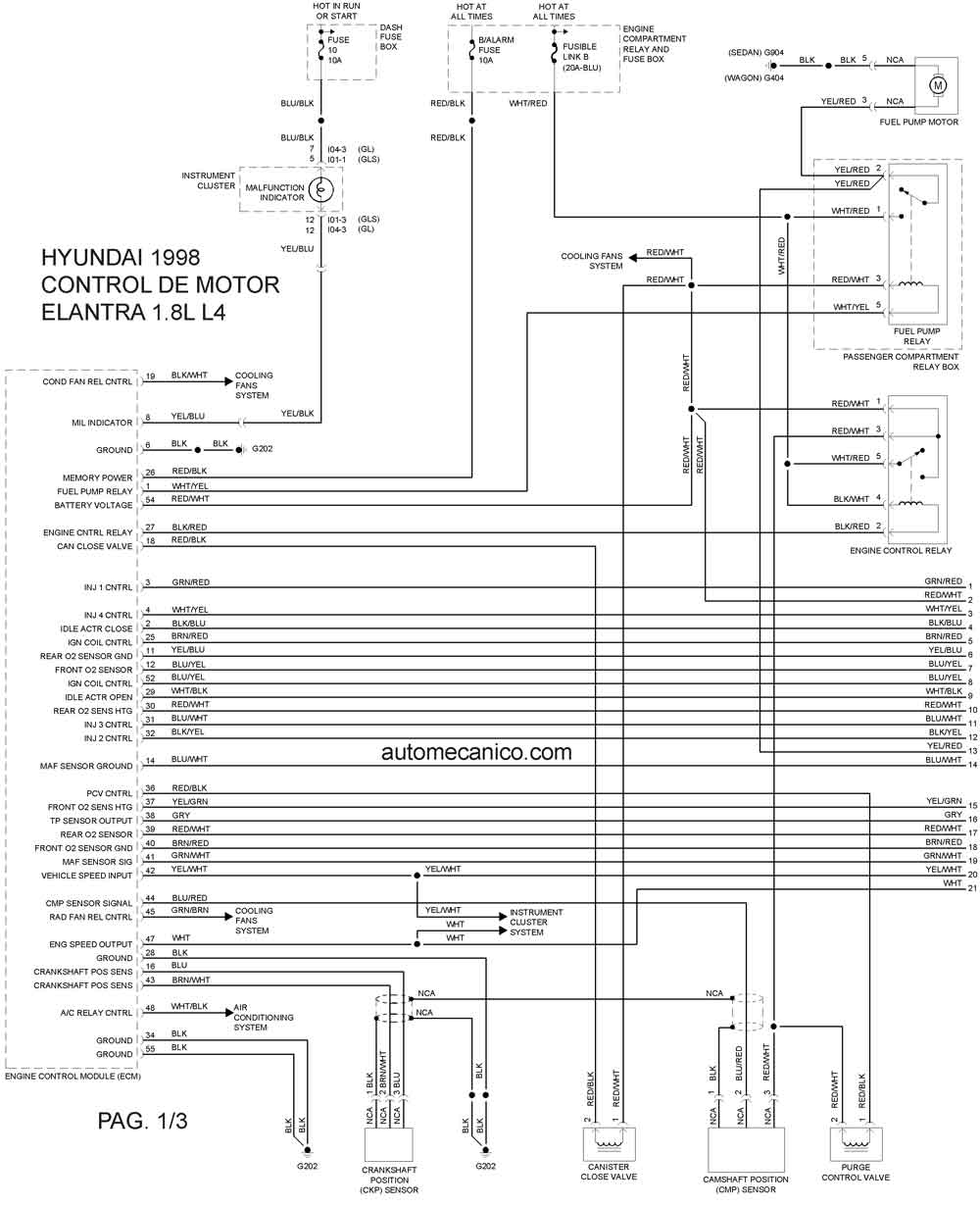

| 1998 | ELANTRA 1.8L 4 cil | CONTROL DEL MOTOR1/3 |

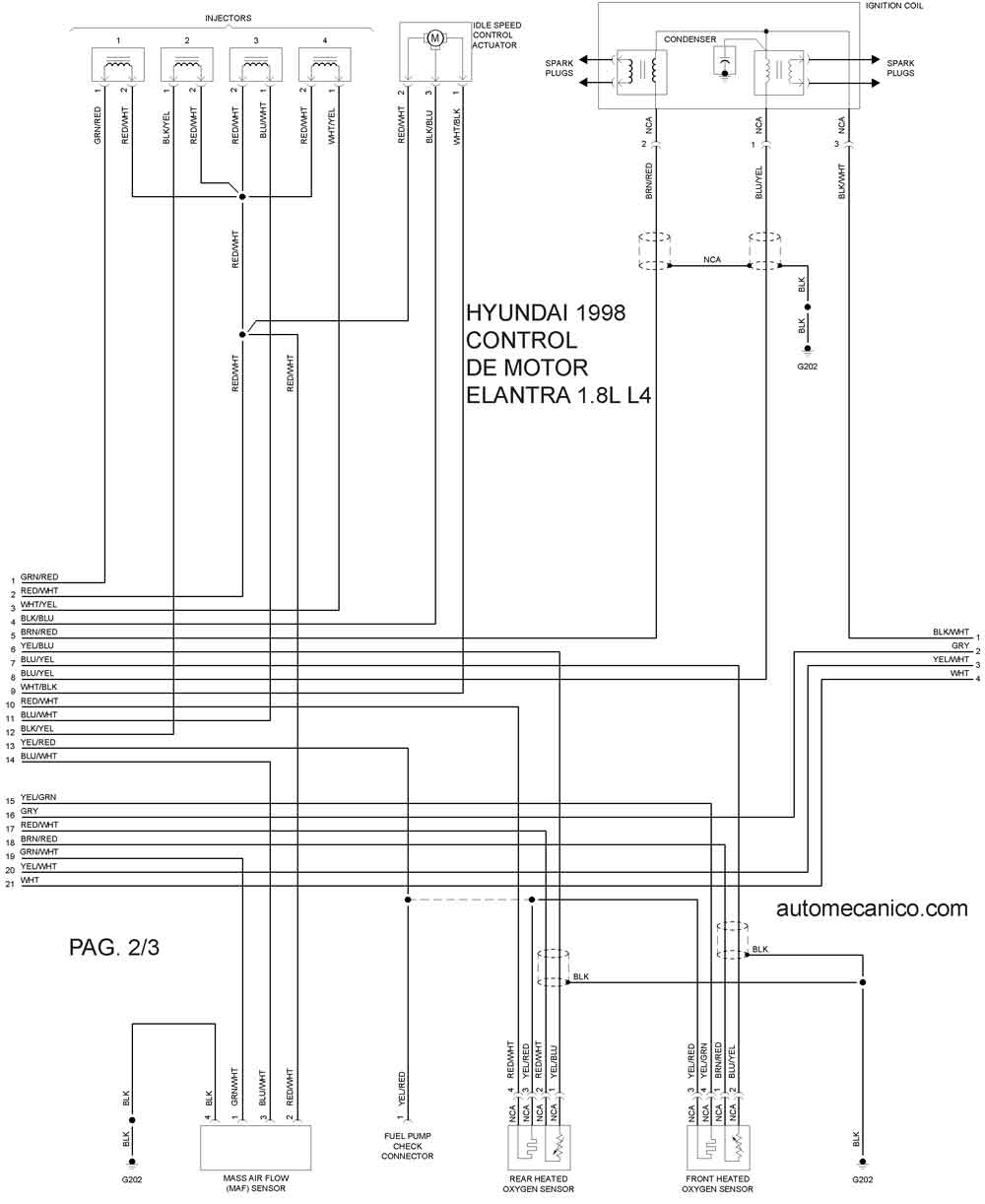

| 1998 | ELANTRA 1.8L 4 cil | CONTROL DEL MOTOR2/3 |
| 1998 | ELANTRA 1.8L 4 cil | CONTROL DEL MOTOR3/3 |
| Año | HYUNDAI | SONATA 2.0L 4 CIL 1998 |

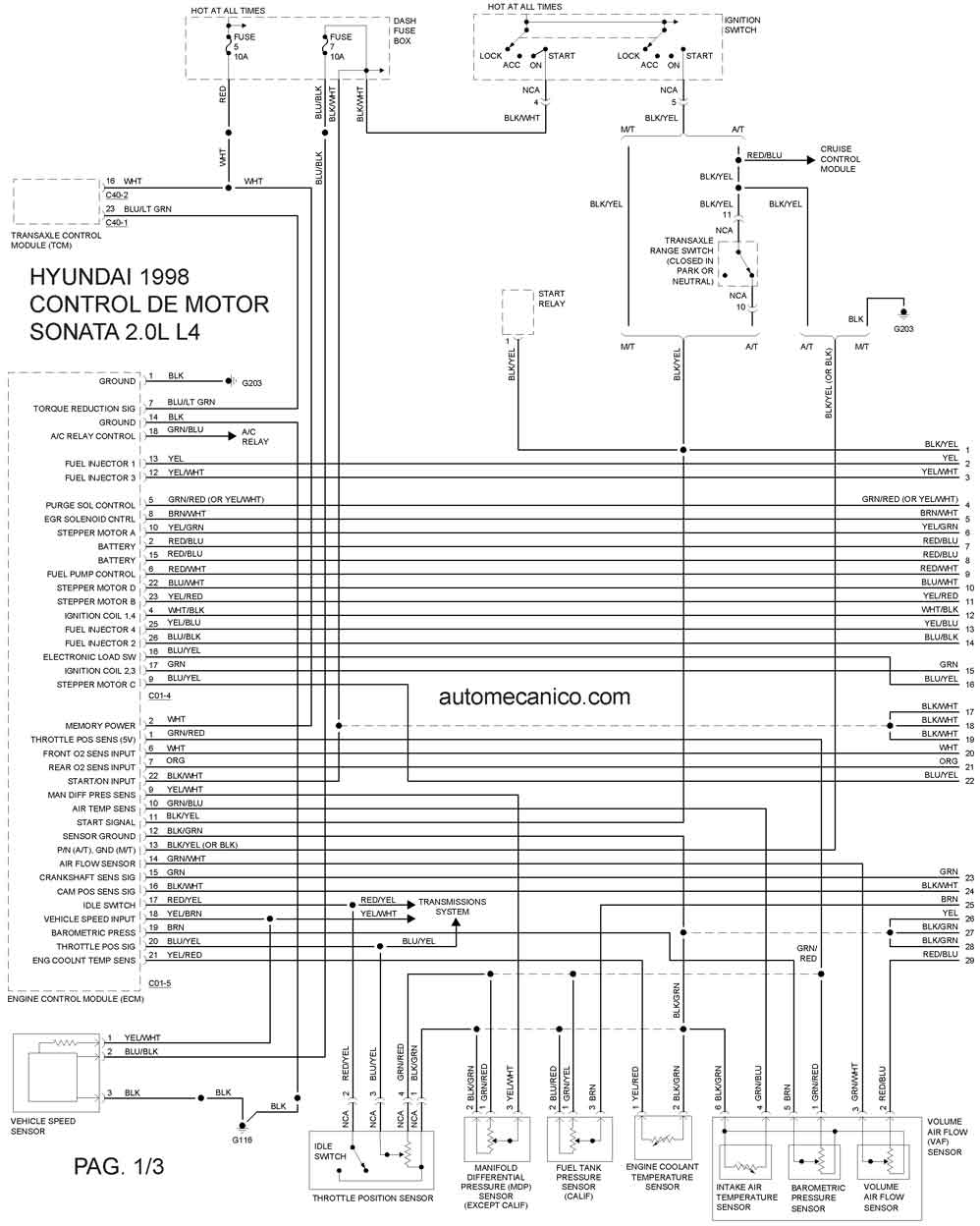

| 1998 | SONATA 2.0L 4 cil | CONTROL DEL MOTOR 1/3 |

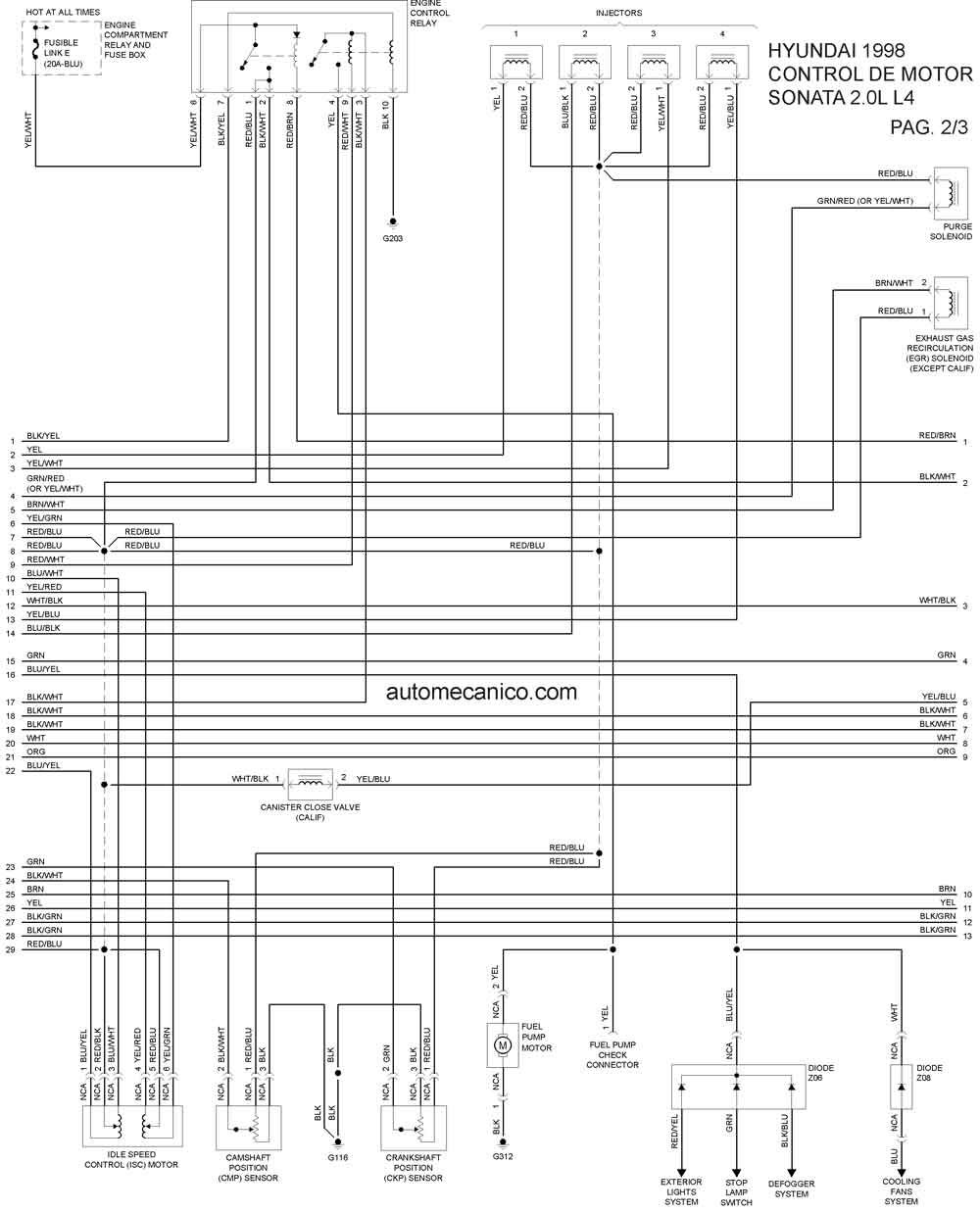

| 1998 | SONATA 2.0L 4 cil | CONTROL DEL MOTOR 2/3 |

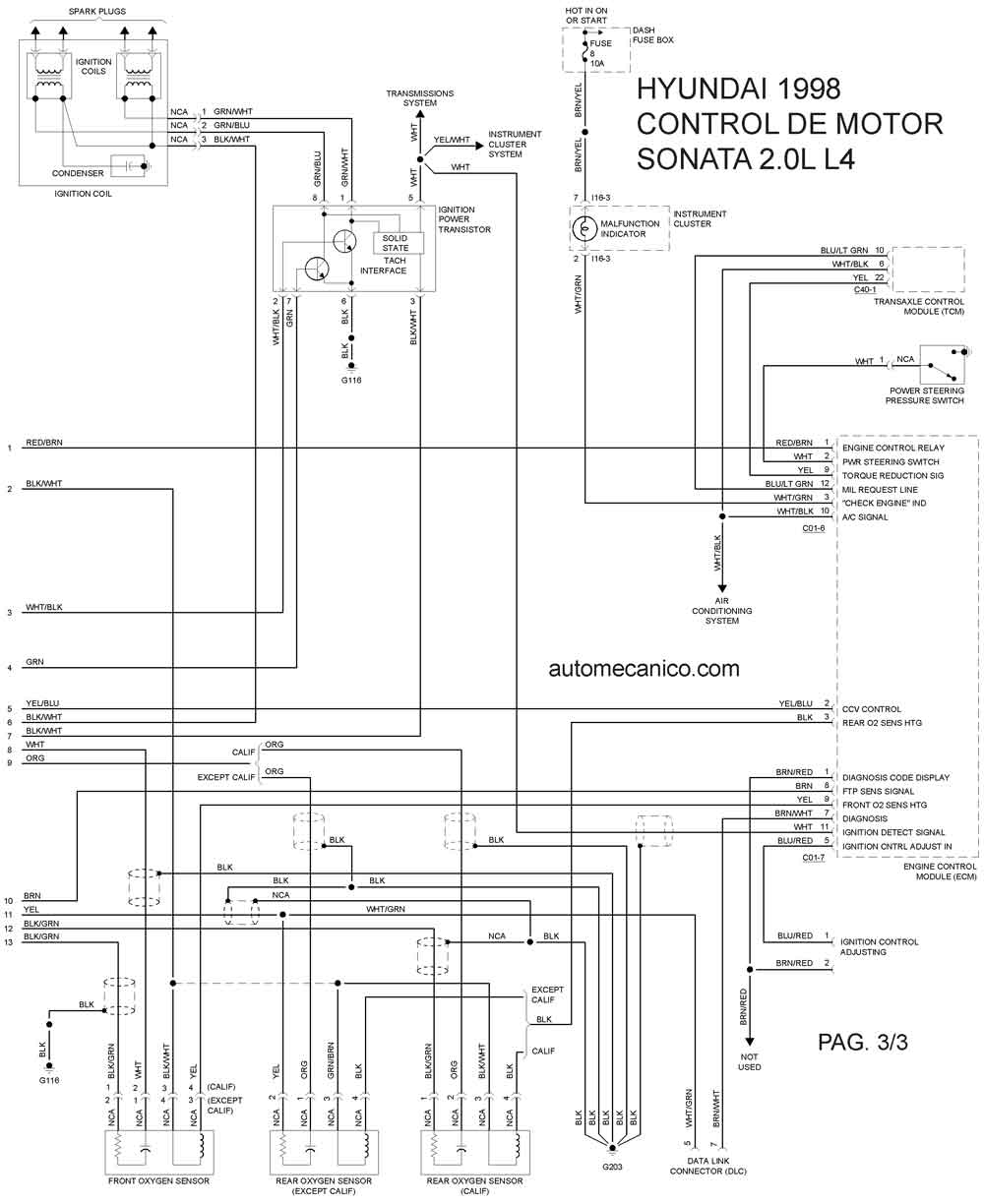

| 1998 | SONATA 2.0L 4 cil | CONTROL DEL MOTOR 3/3 |
| Año | HYUNDAI | SONATA 3.0L V6 1998 |

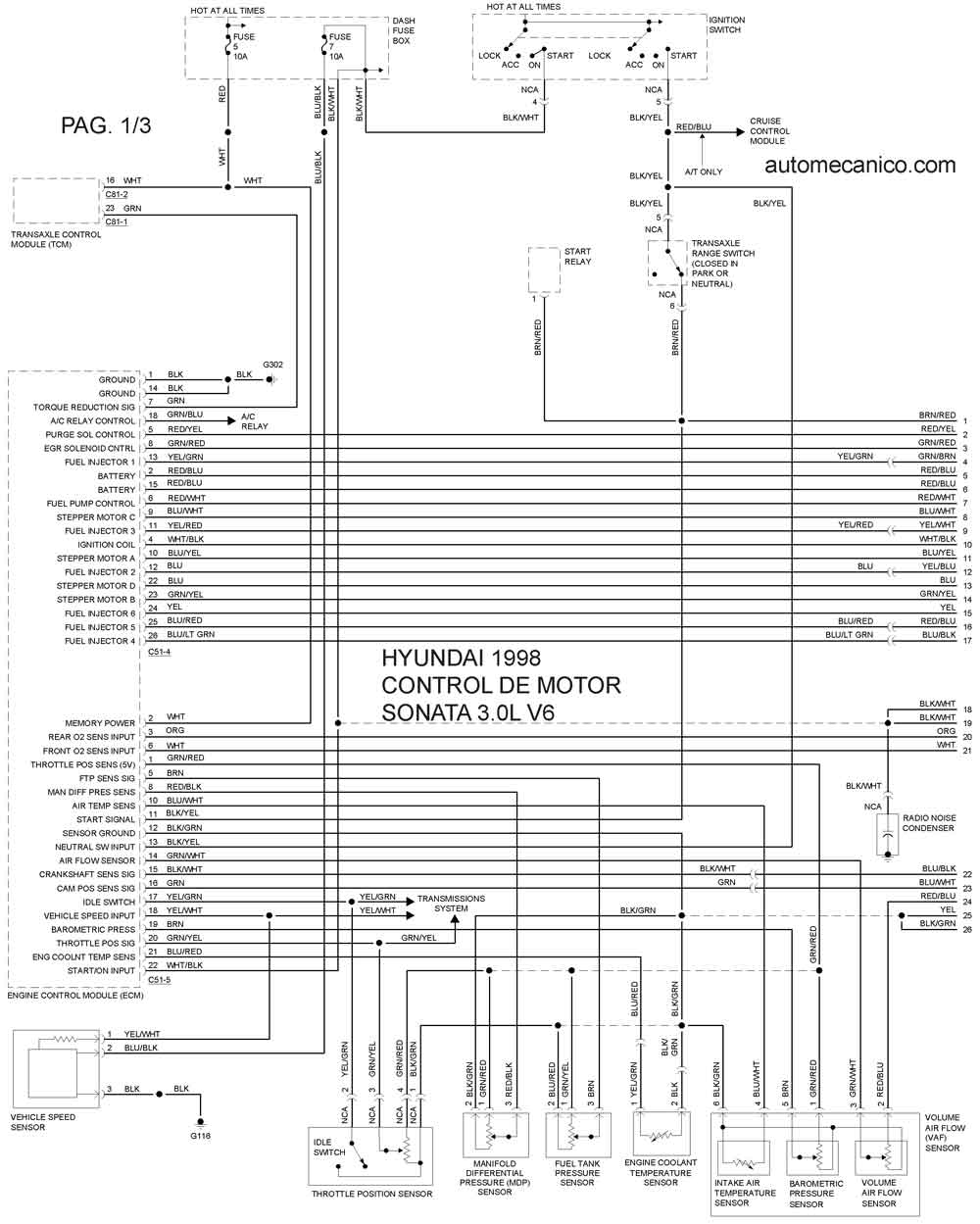

| 1998 | SONATA 3.0L V6 cil | CONTROL DEL MOTOR 1/3 |

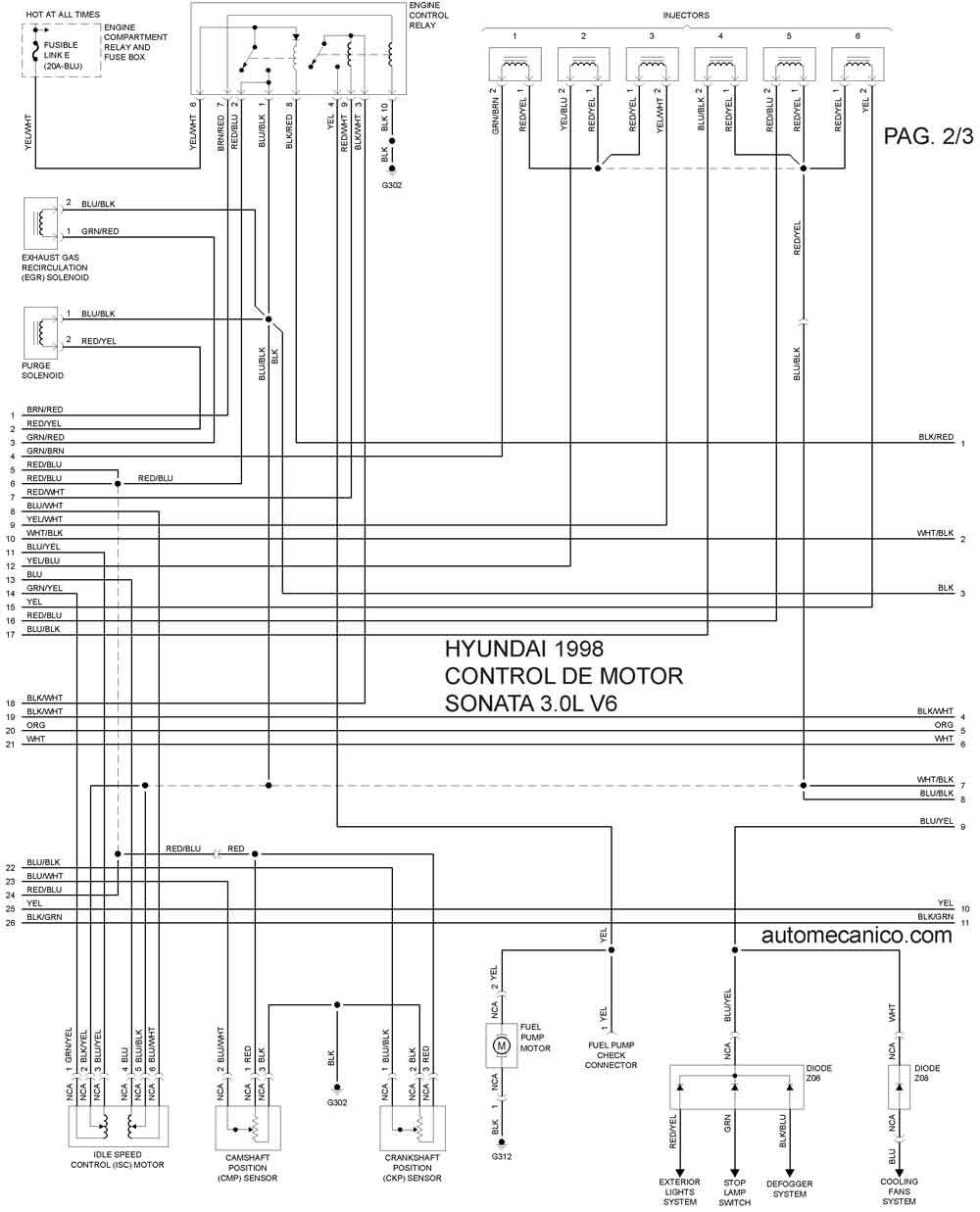

| 1998 | SONATA 3.0L V6 cil | CONTROL DEL MOTOR 2/3 |

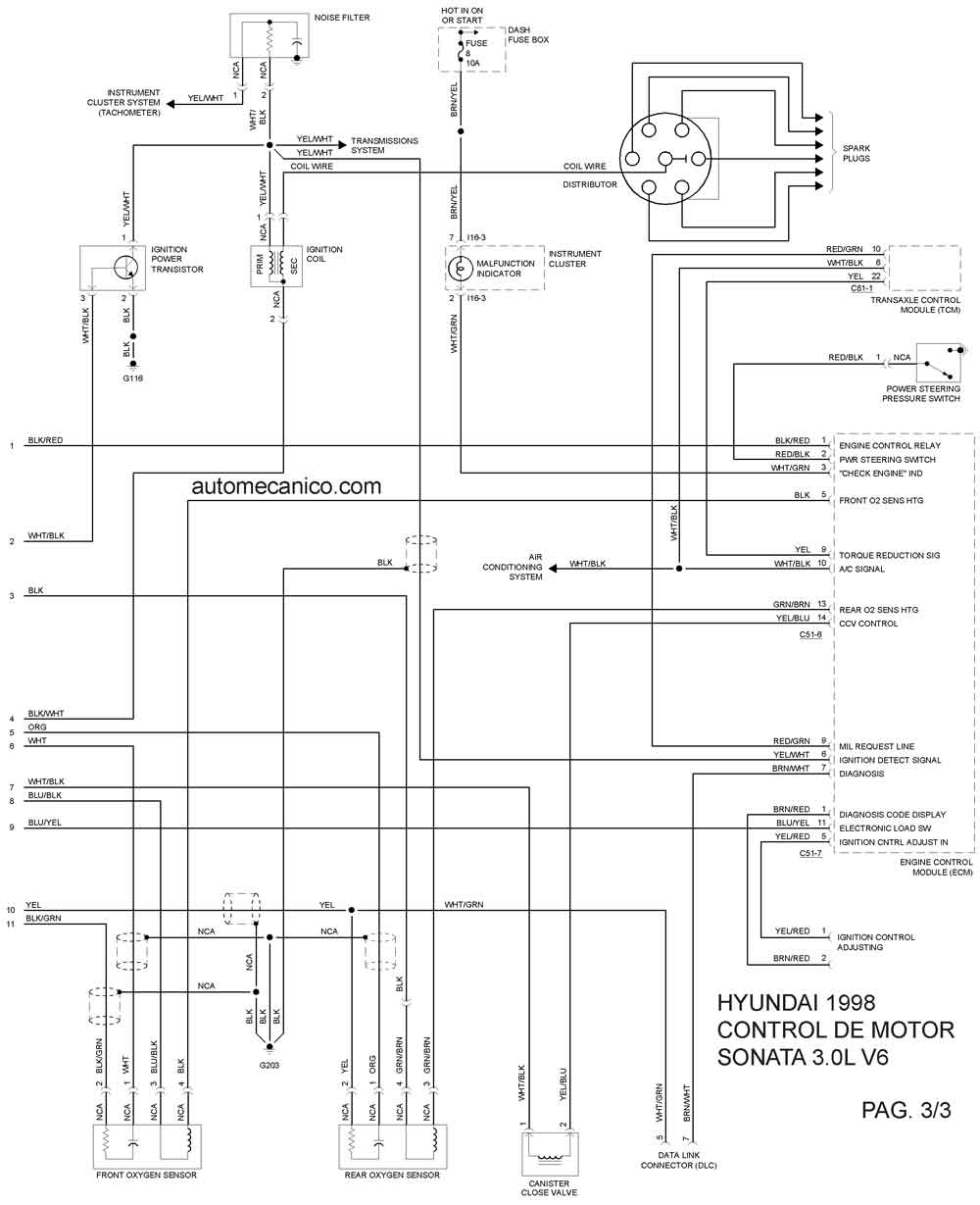

| 1998 | SONATA 3.0L V6 cil | CONTROL DEL MOTOR 3/3 |
| Año | HYUNDAI | TIBURON 2.0L 4 CIL 1998 |

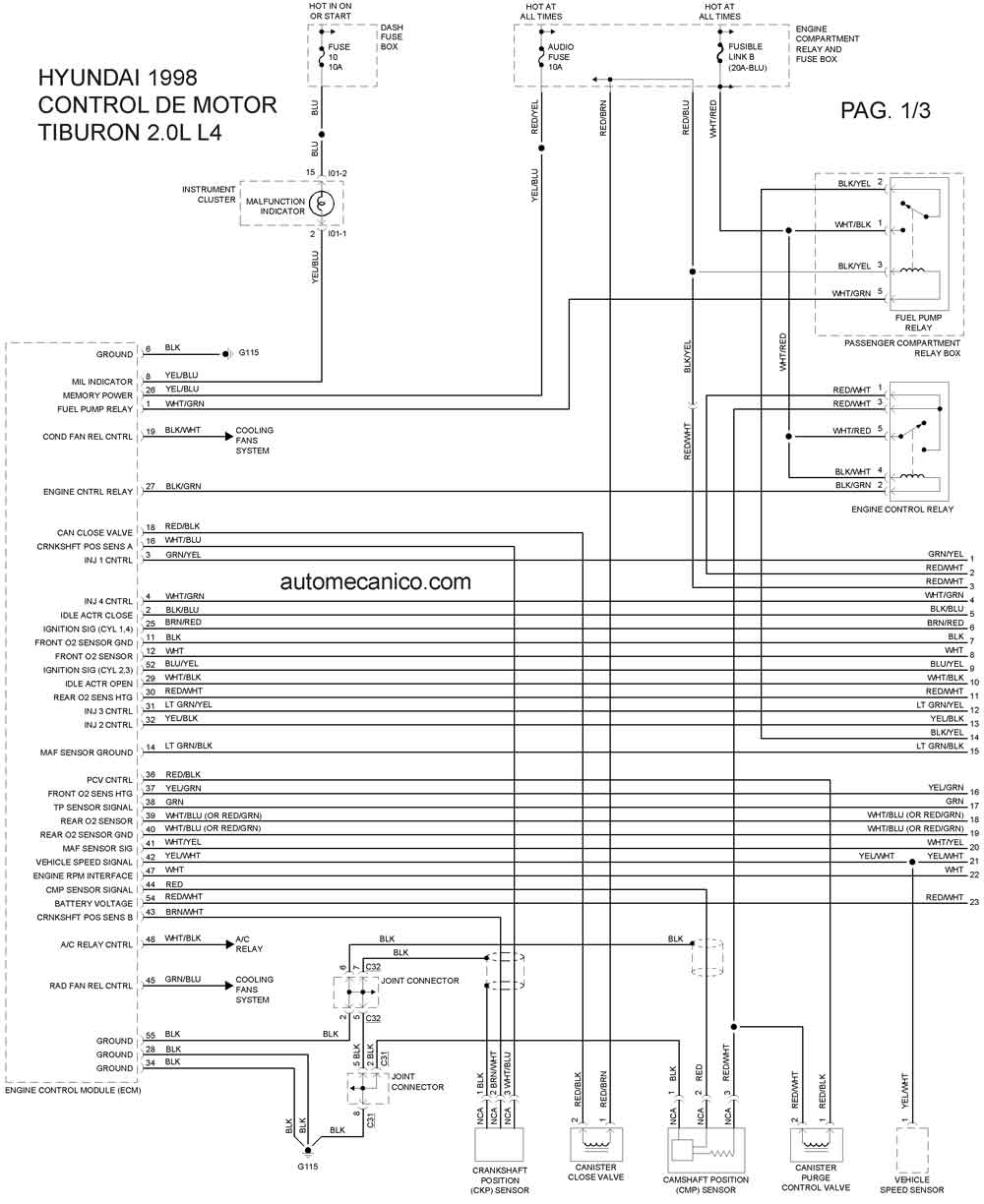

| 1998 | TIBURON 2.0L 4 cil | CONTROL DEL MOTOR 1/3 |

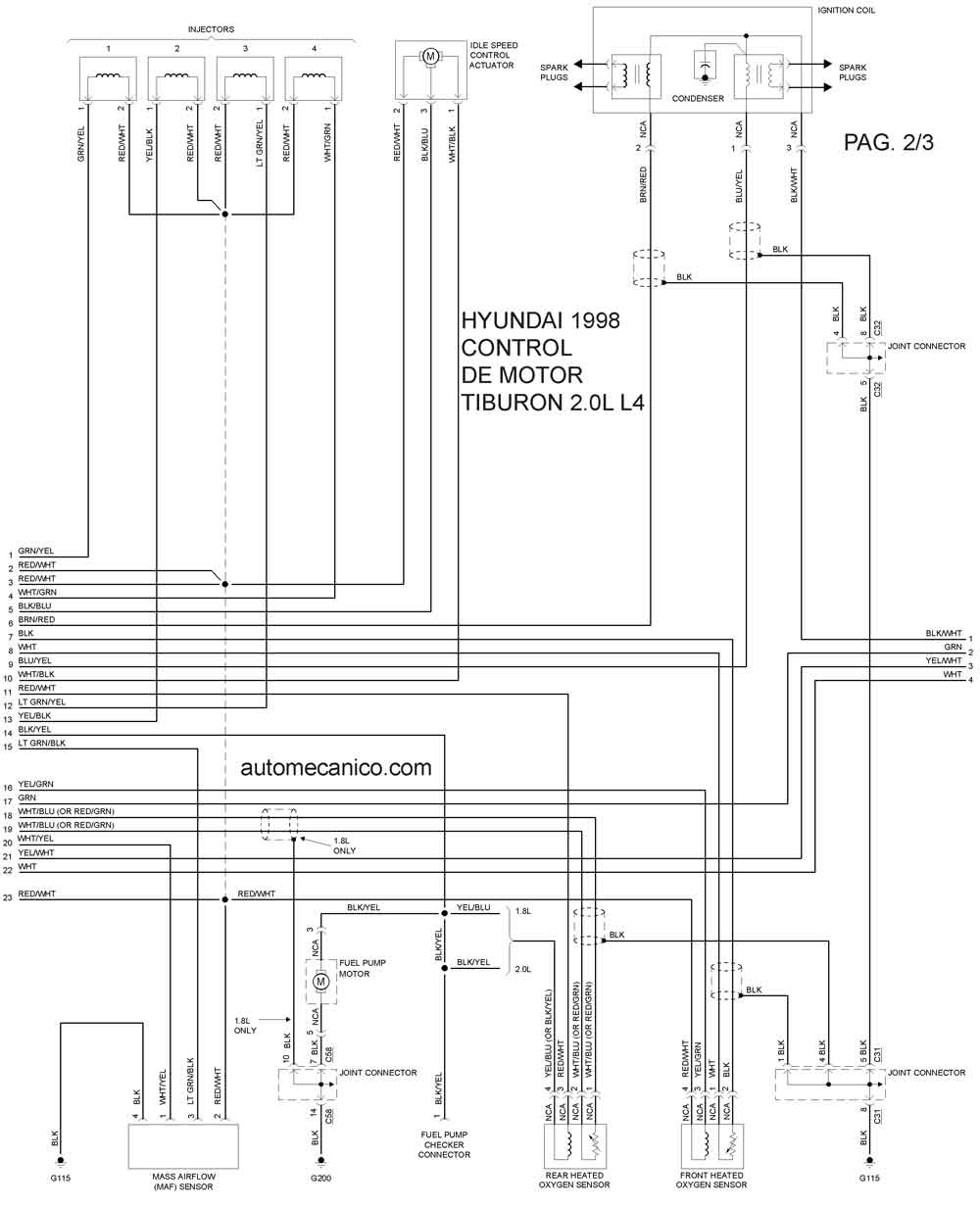

| 1998 | TIBURON 2.0L 4 cil | CONTROL DEL MOTOR 2/3 |

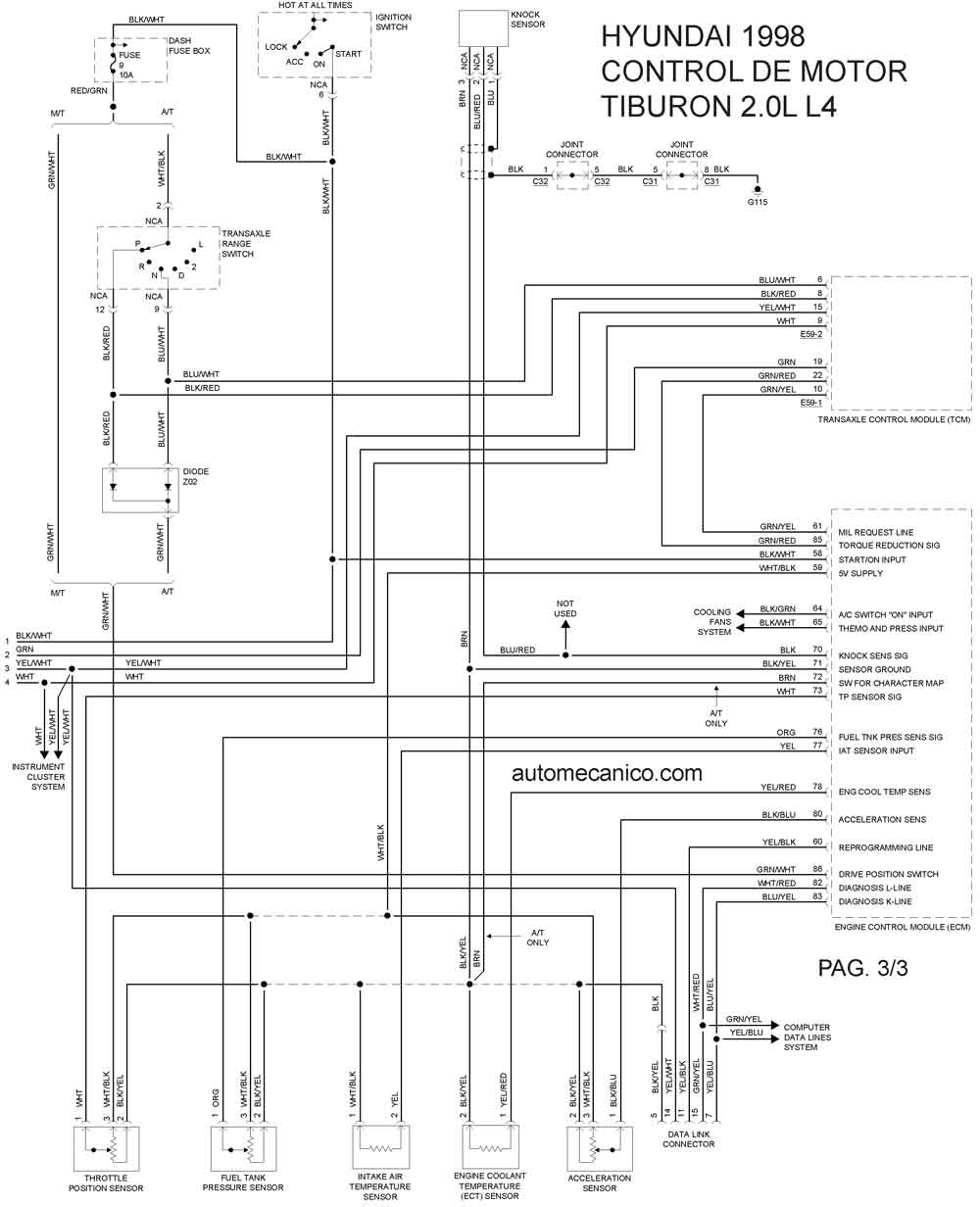

| 1998 | TIBURON 2.0L 4 cil | CONTROL DEL MOTOR 3/3 |
