| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MITSUBISHI 1998 |
DIAGRAMAS - MITSUBISHI : 3000GT, Diamante, Eclipse - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MITSUBISHI : 3000GT, Diamante, Eclipse - 1998 - |

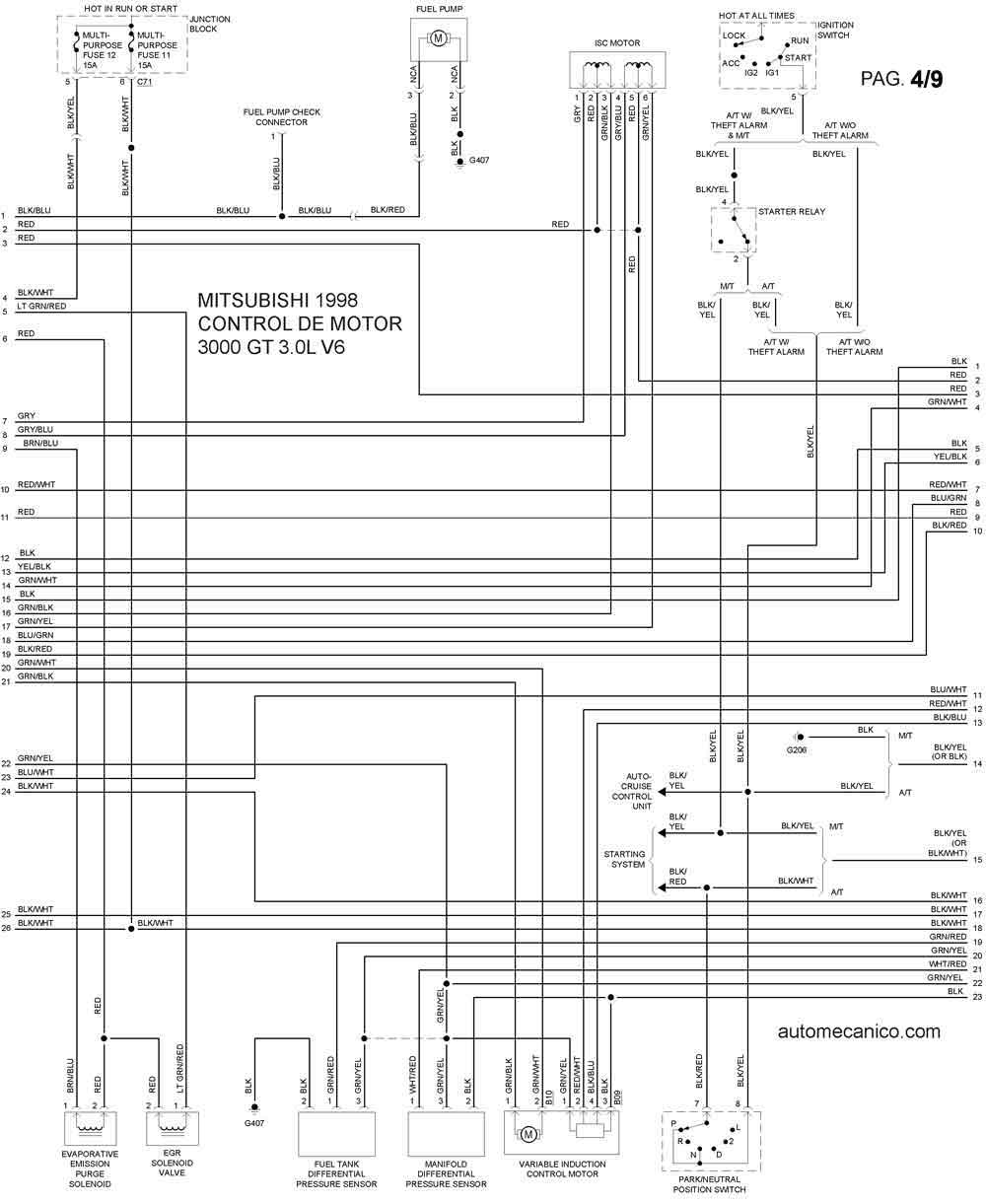

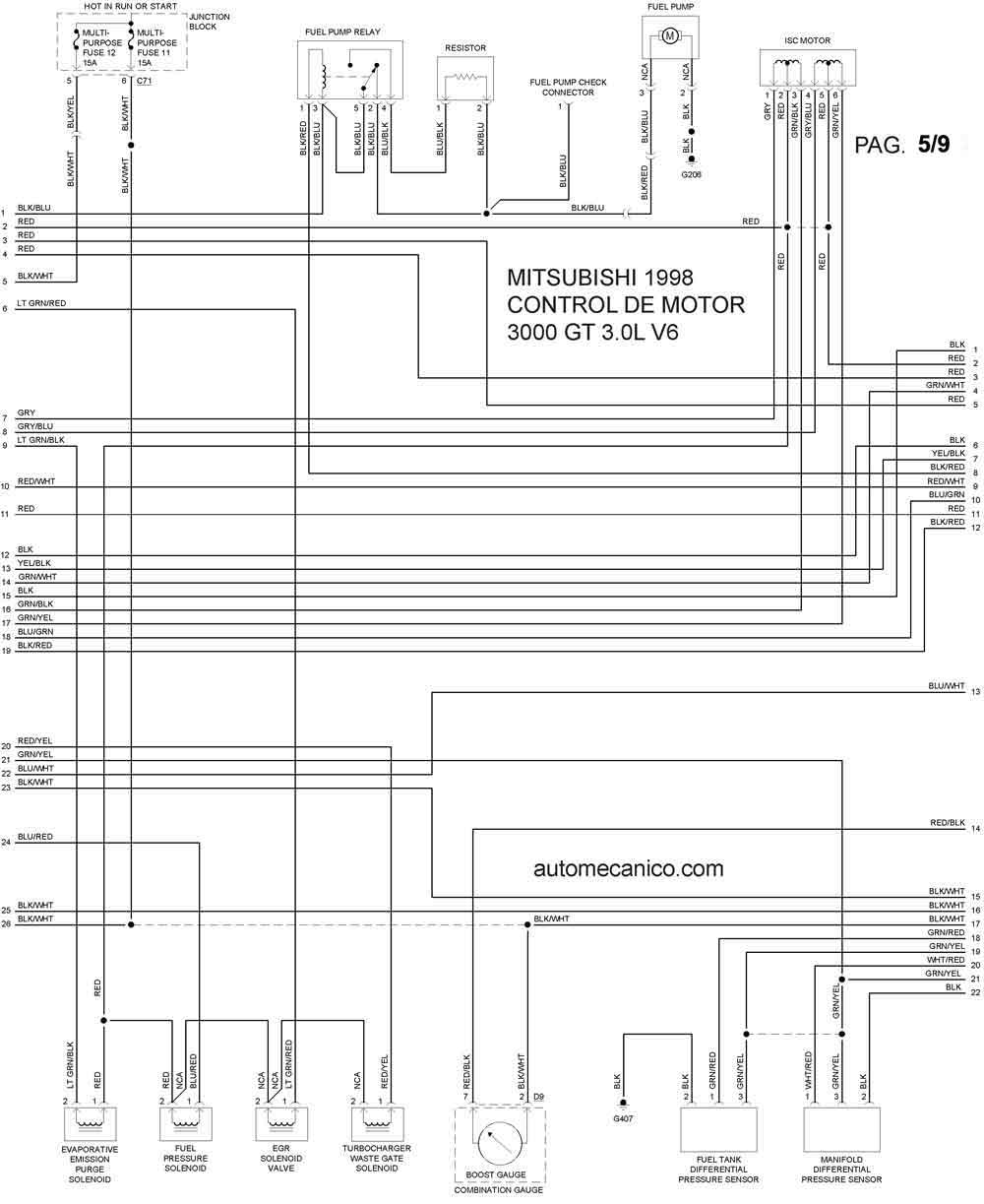

| Año | MITSUBISHI | 3000 GT 3.0L V6 CIL 1998 |

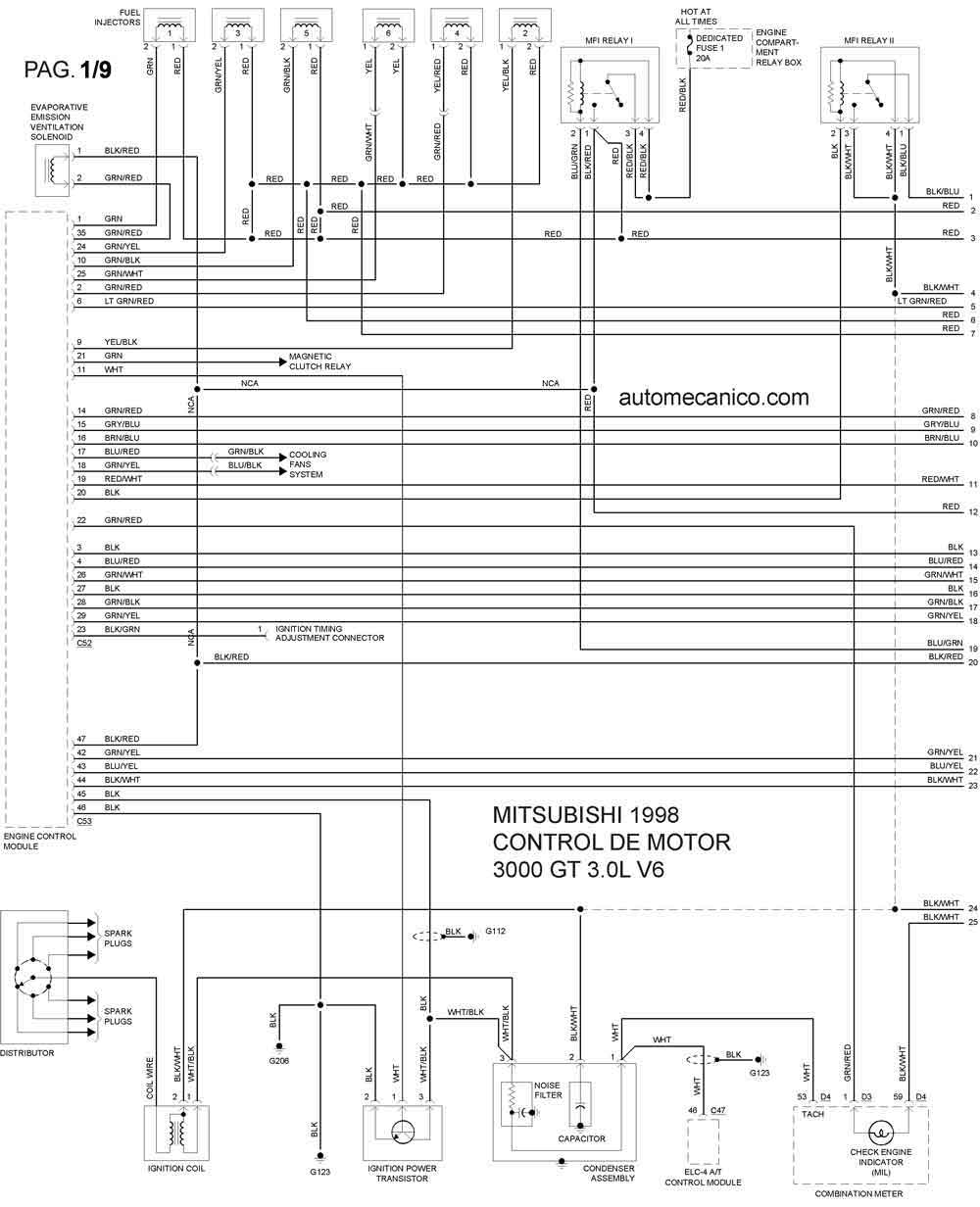

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 1 |
| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 1A |

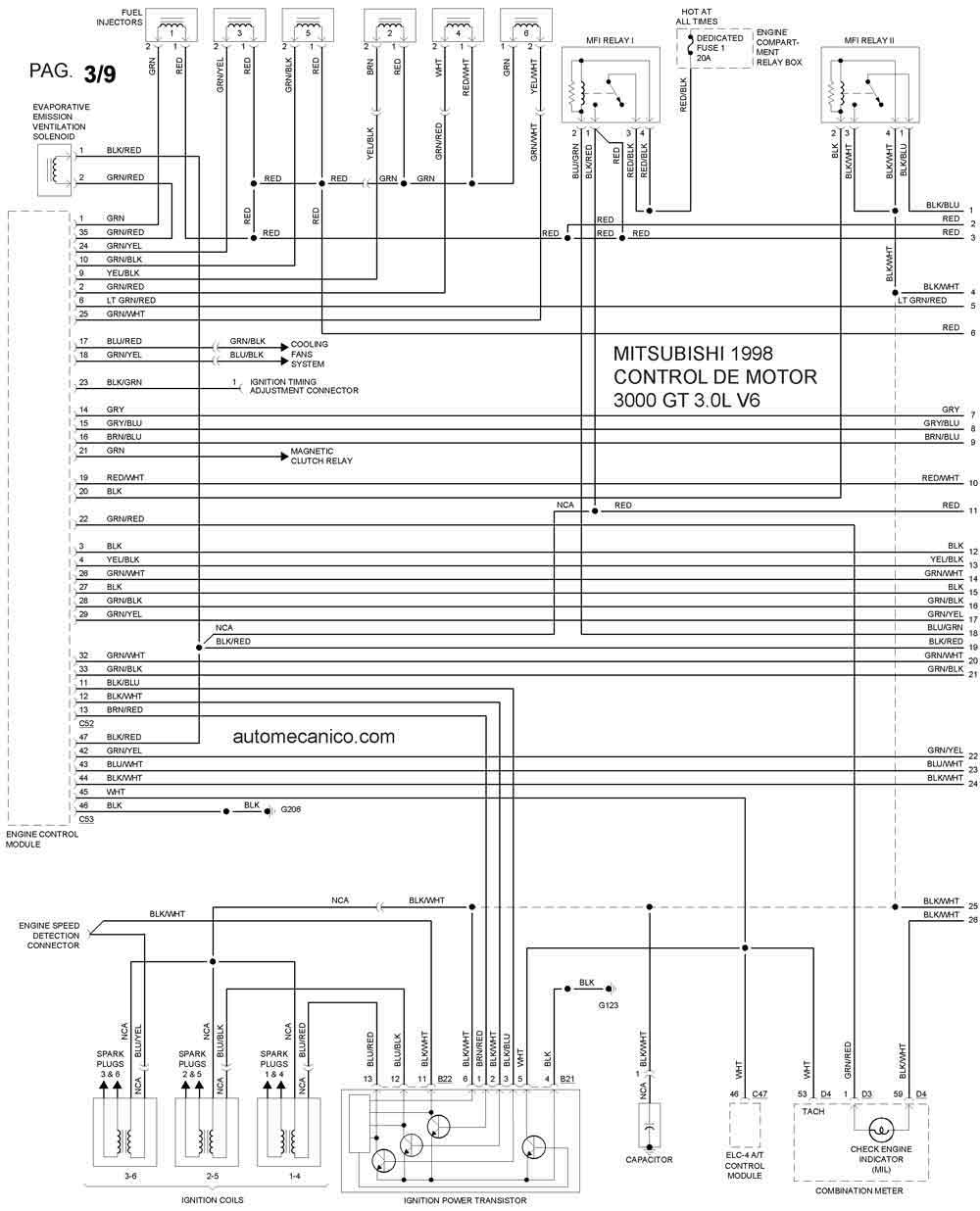

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 1B |

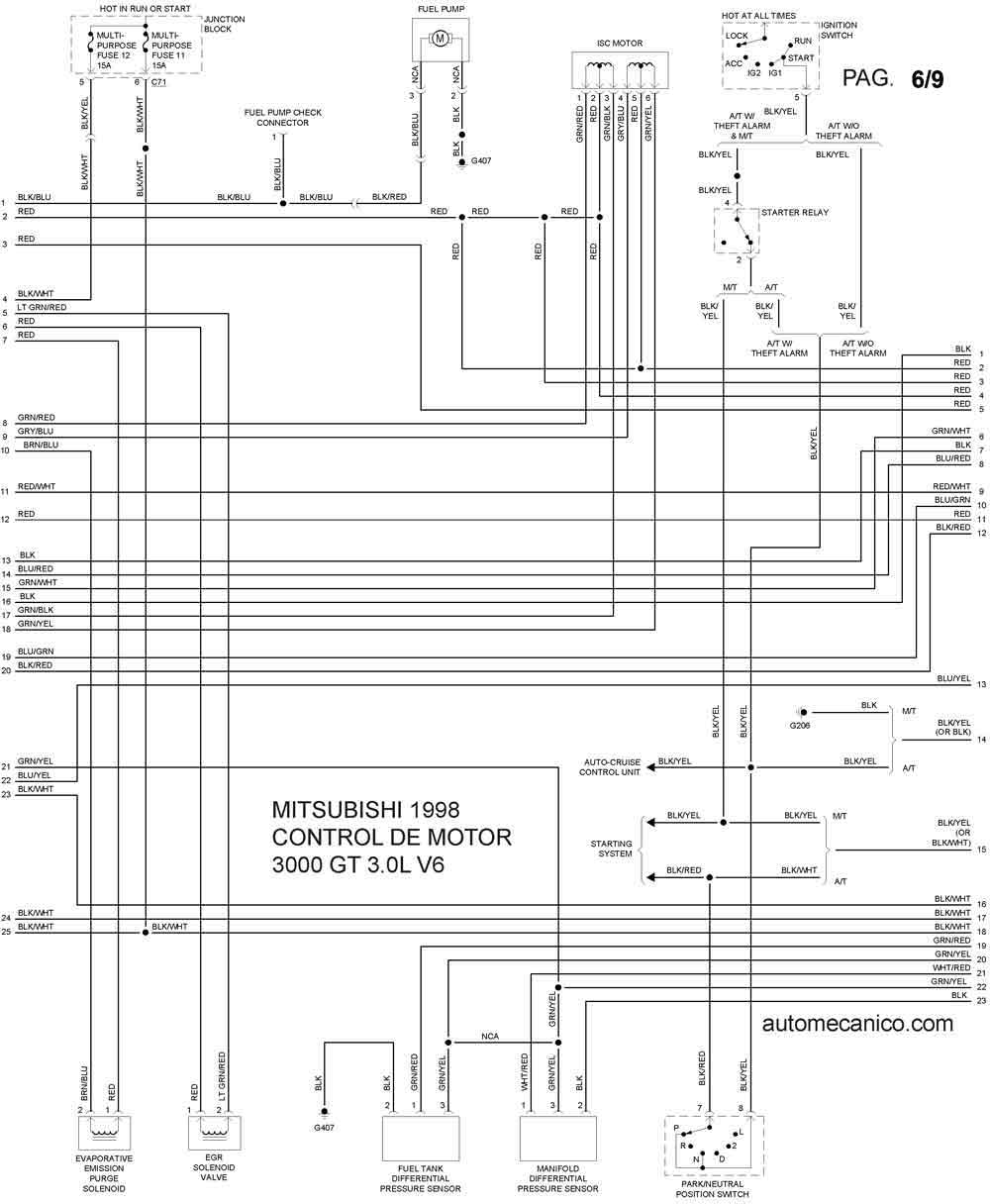

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 2 |
| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 2A |
| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 2B |

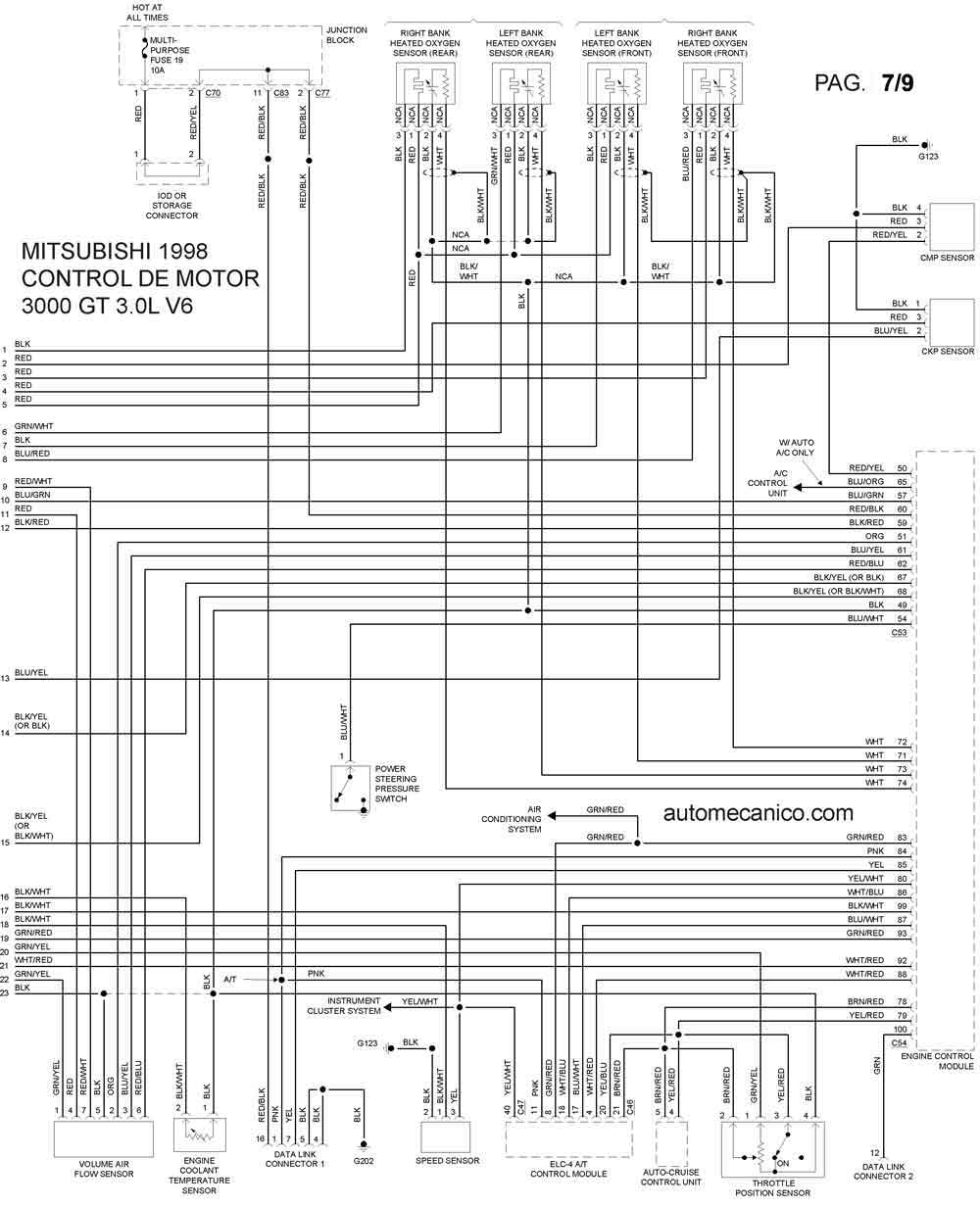

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 3 |

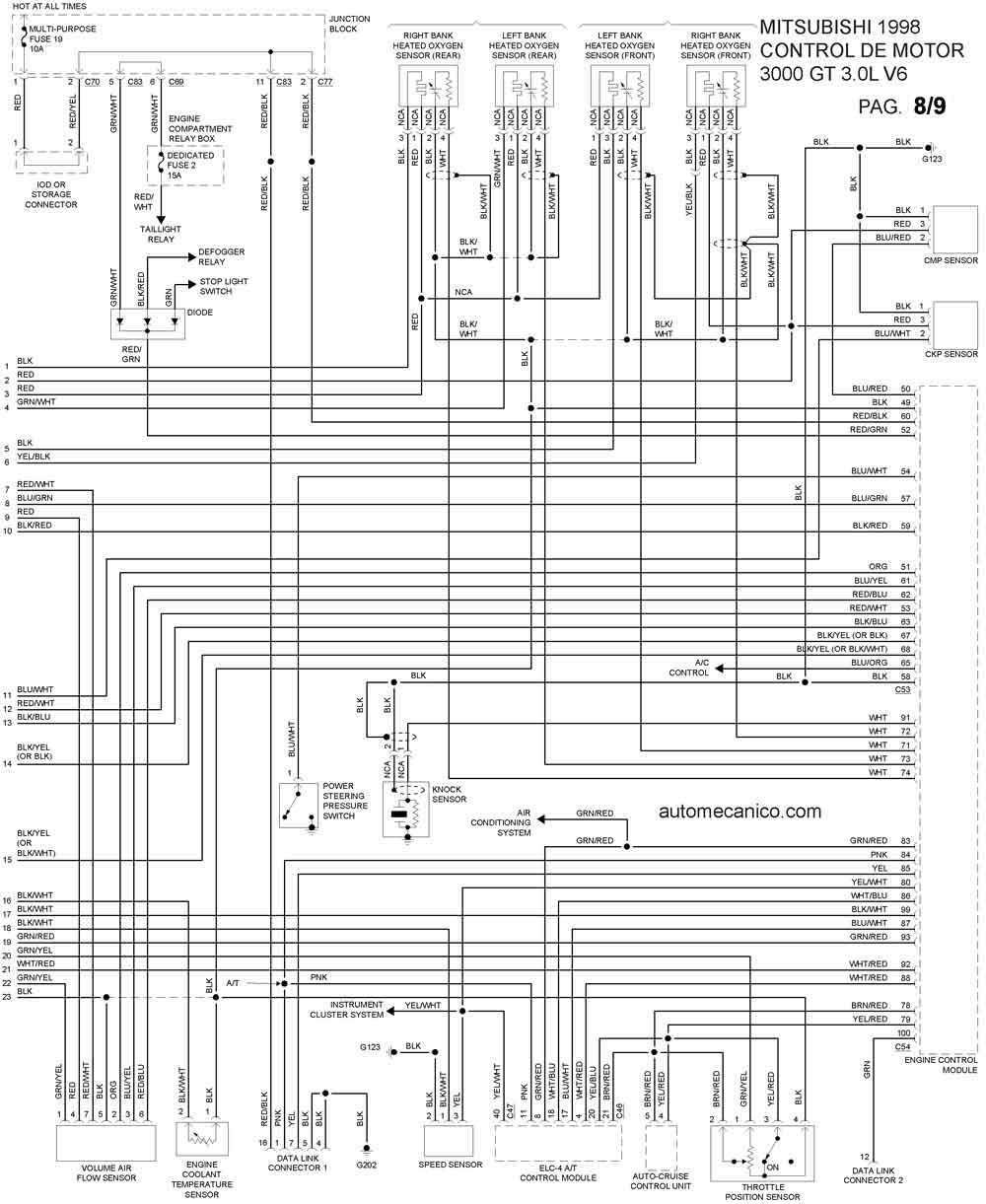

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 3A |

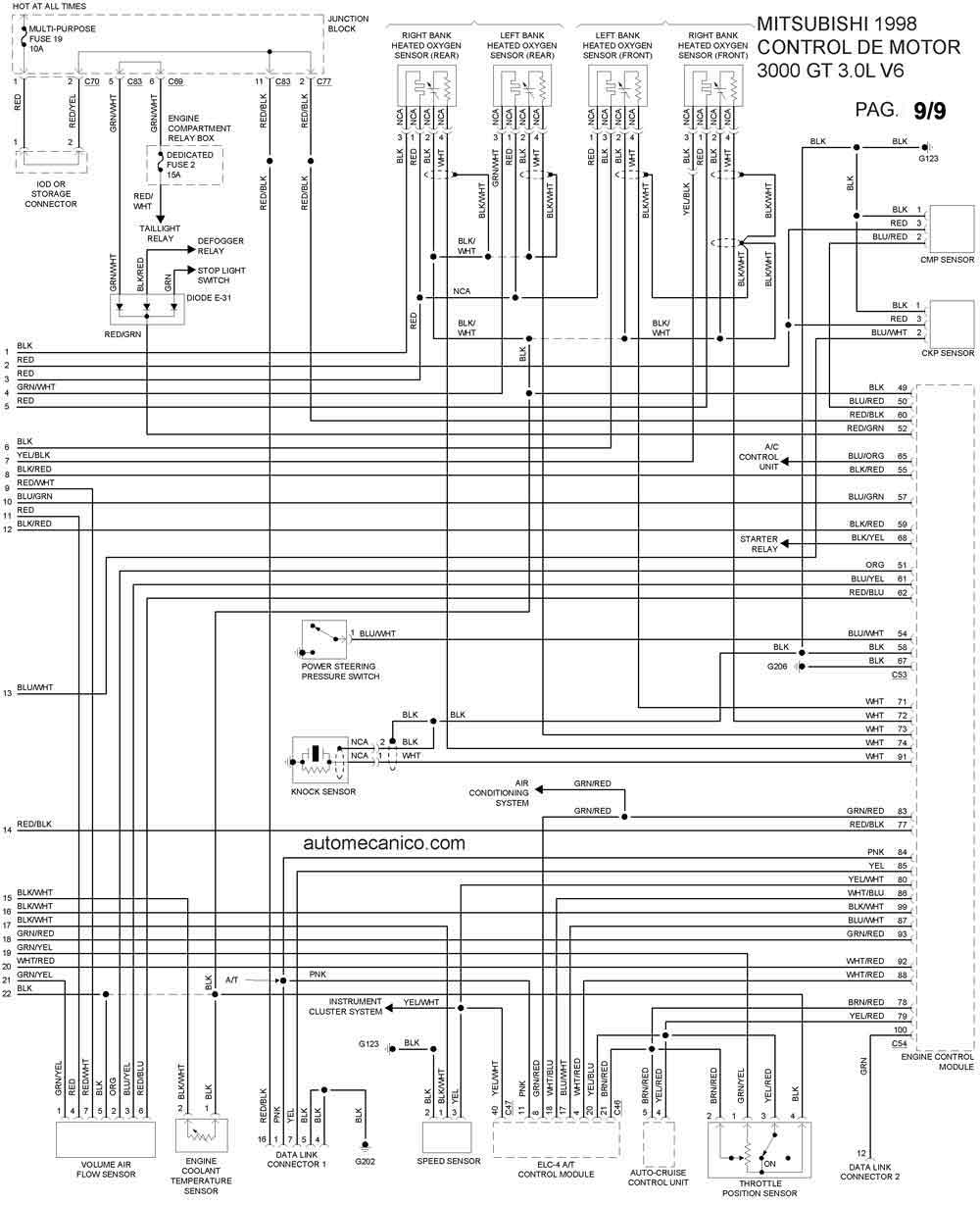

| 1998 | 3000GT 3.0L V6 | CONTROL DEL MOTOR 3B |
| Año | MITSUBISHI | DIAMANTE 3.5L V6 CIL 1998 |
| 1998 | DIAMANTE 3.5L V6 | CONTROL DEL MOTOR1/3 |

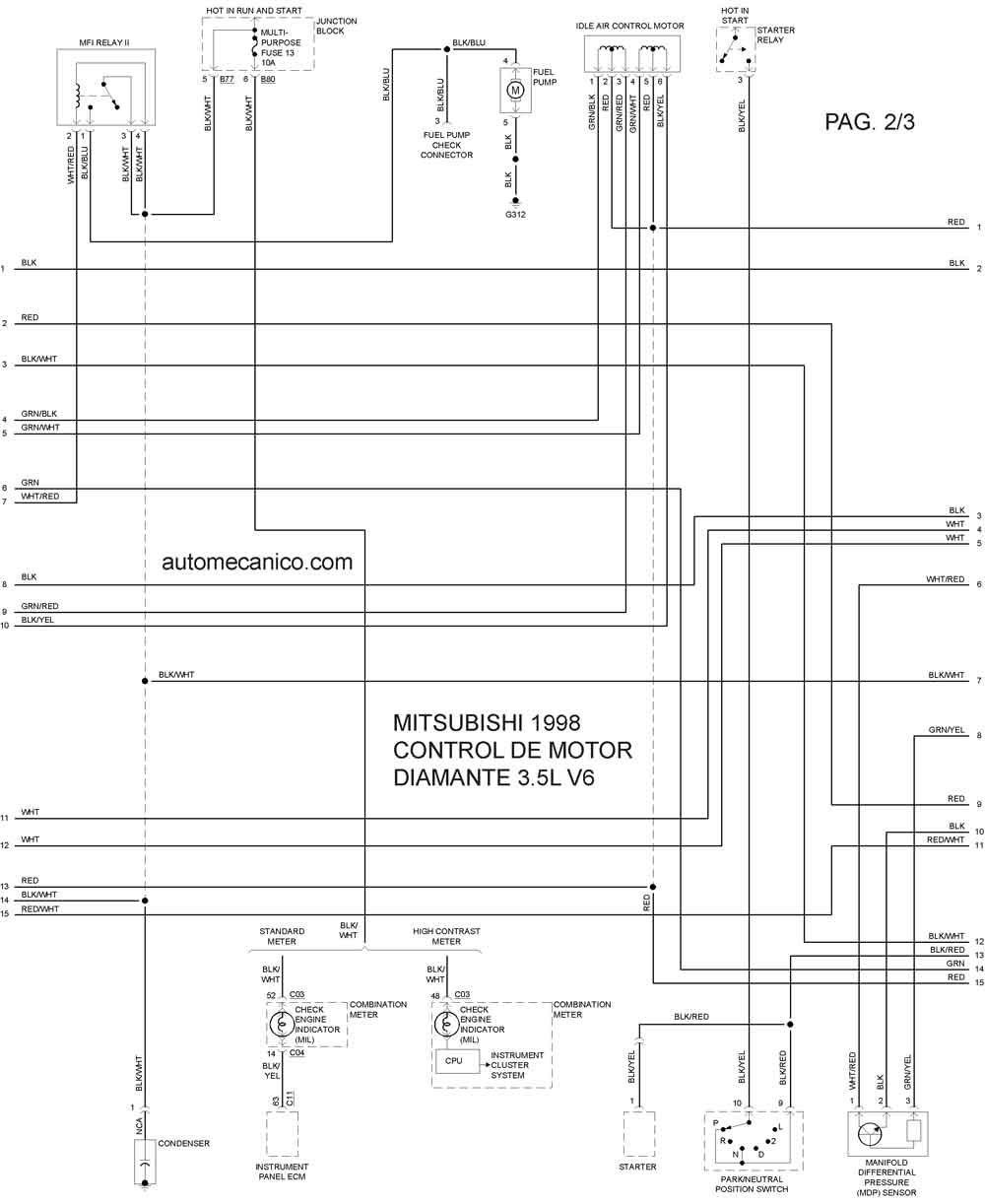

| 1998 | DIAMANTE 3.5L V6 | CONTROL DEL MOTOR2/3 |

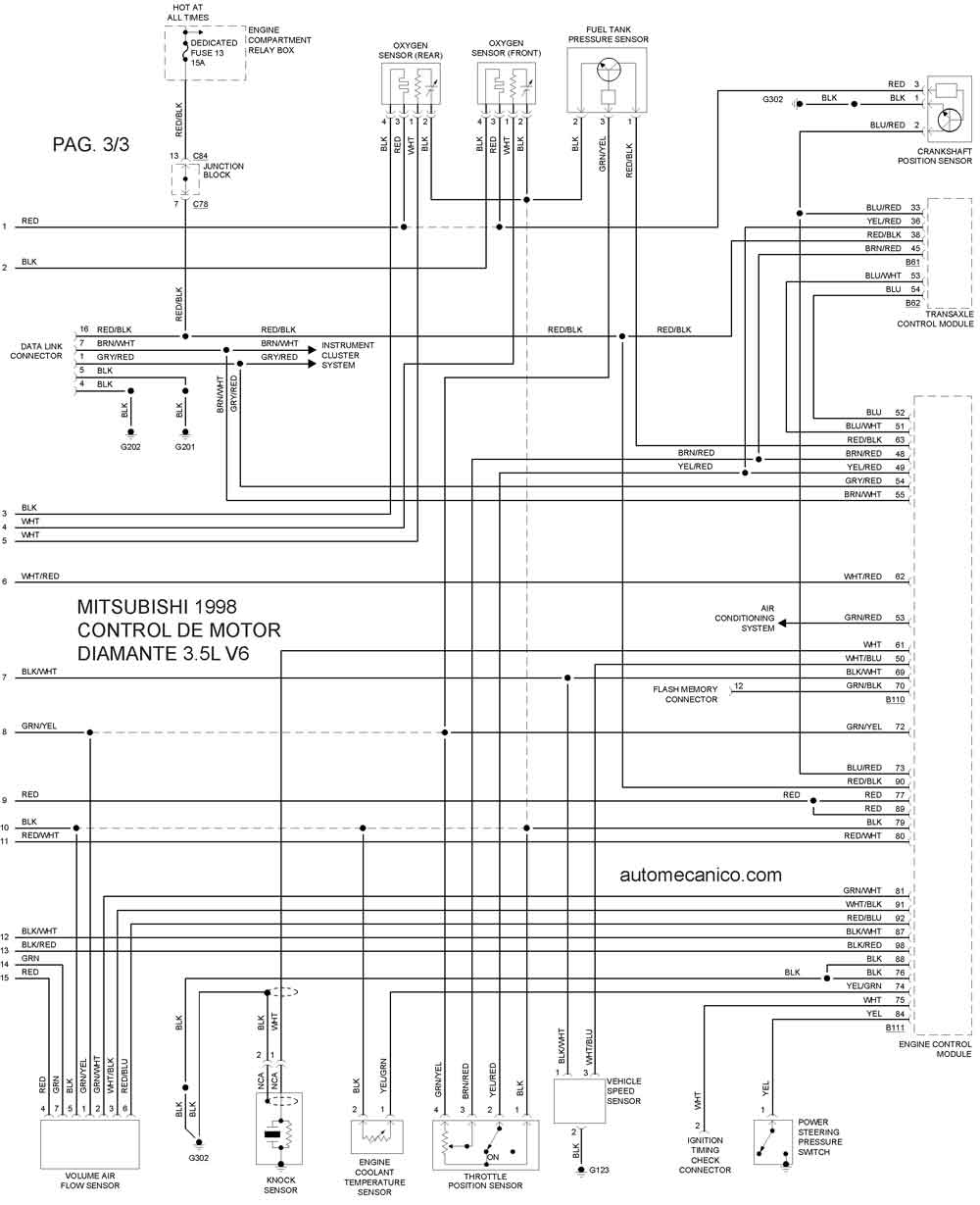

| 1998 | DIAMANTE 3.5L V6 | CONTROL DEL MOTOR3/3 |
| Año | MITSUBISHI | ECLIPSE 2.0L 4 CIL 1998 |

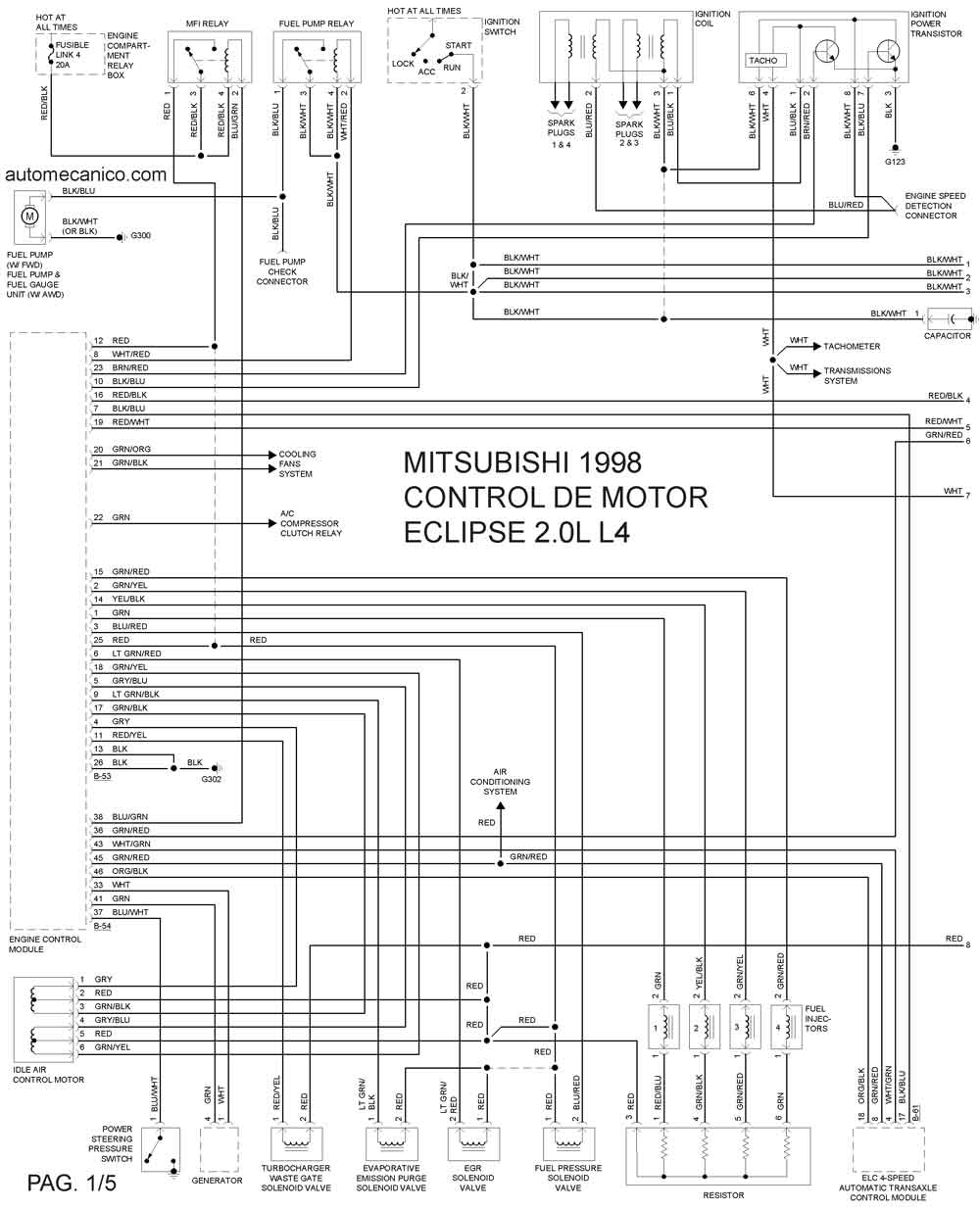

| 1998 | ECLIPSE 2.0L 4 CIL | CONTROL DEL MOTOR 1/5 |

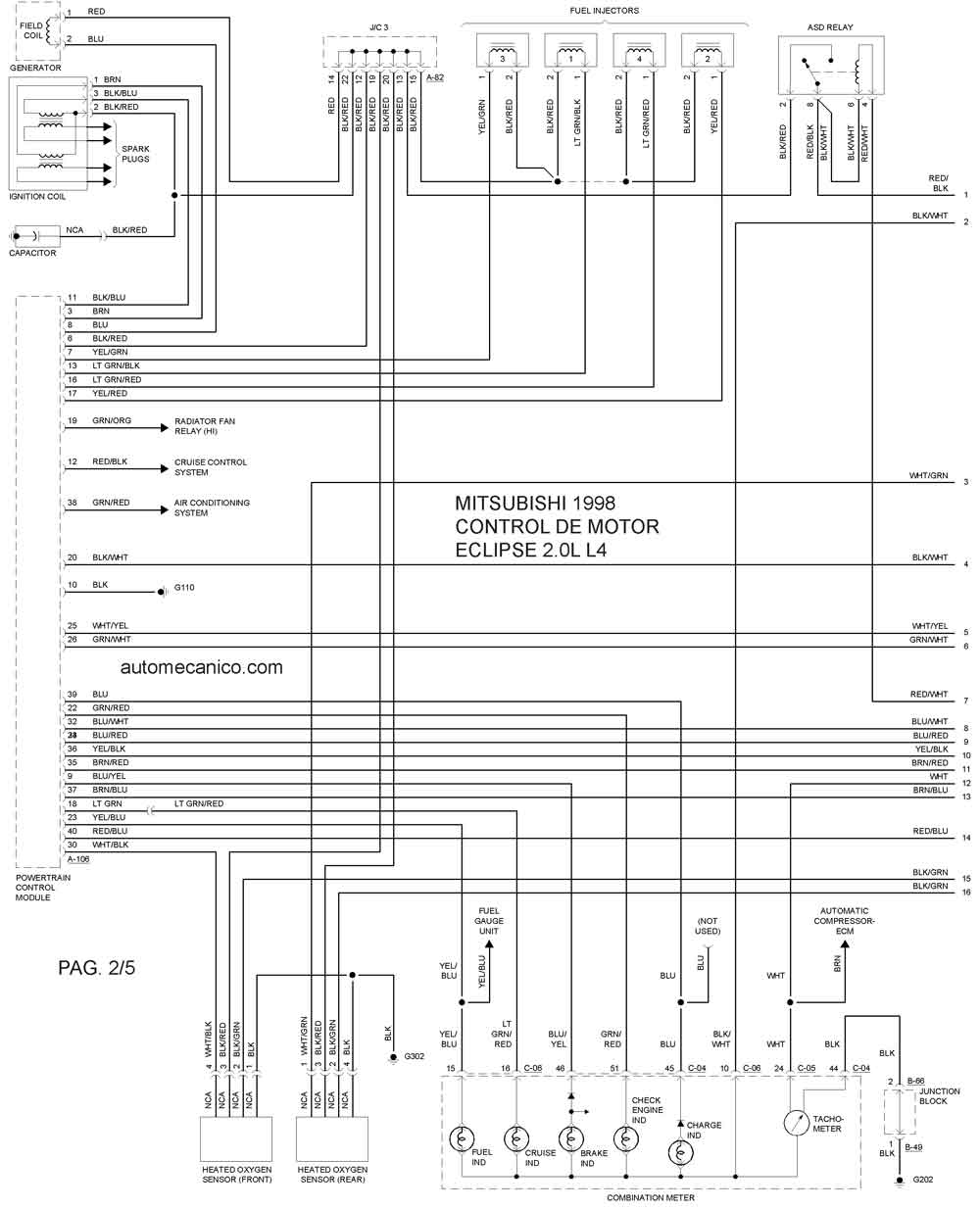

| 1998 | ECLIPSE 2.0L 4 CIL | CONTROL DEL MOTOR 2/5 |
| 1998 | ECLIPSE 2.0L 4 CIL | CONTROL DEL MOTOR 3/5 |

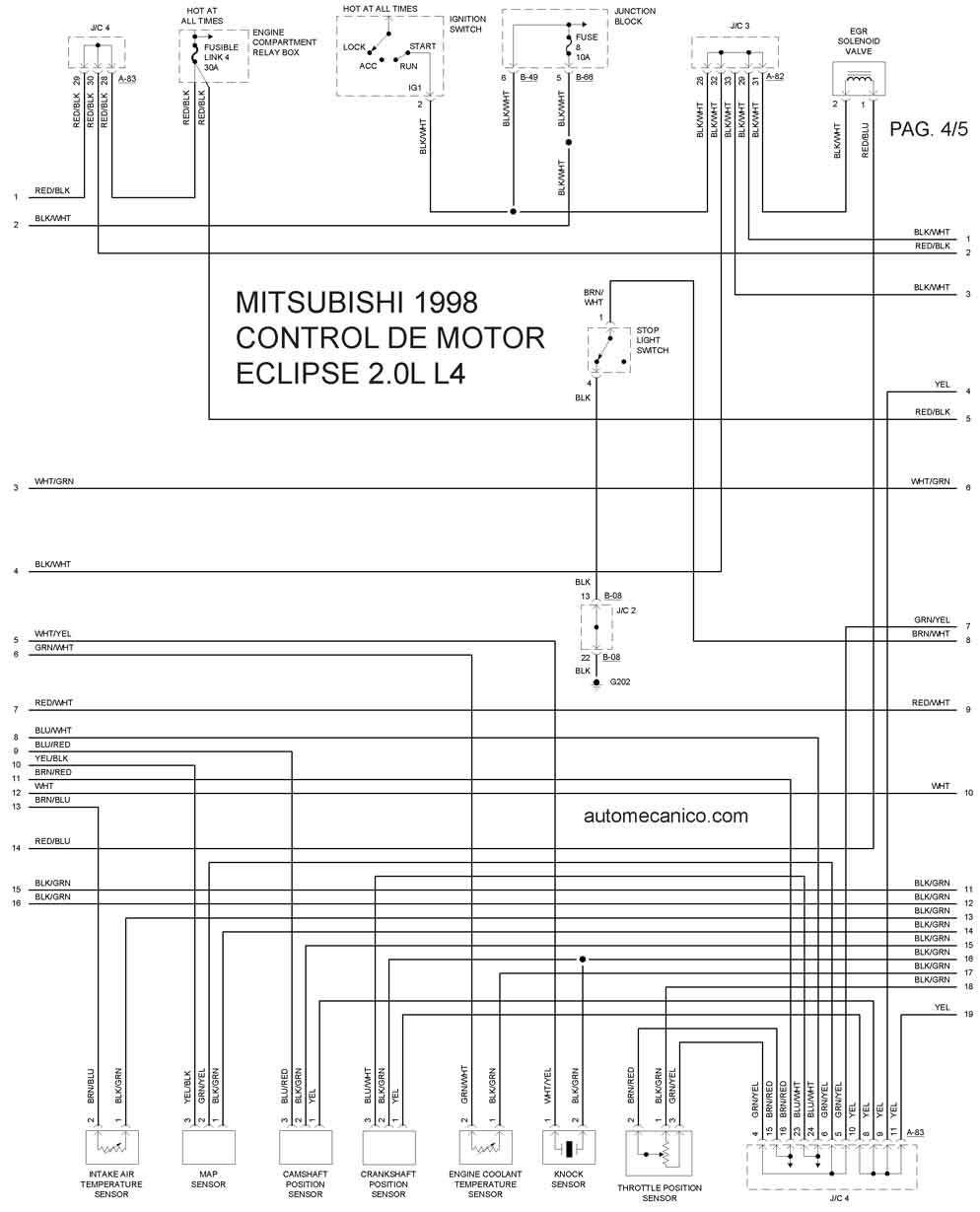

| 1998 | ECLIPSE 2.0L 4 CIL | CONTROL DEL MOTOR 4/5 |

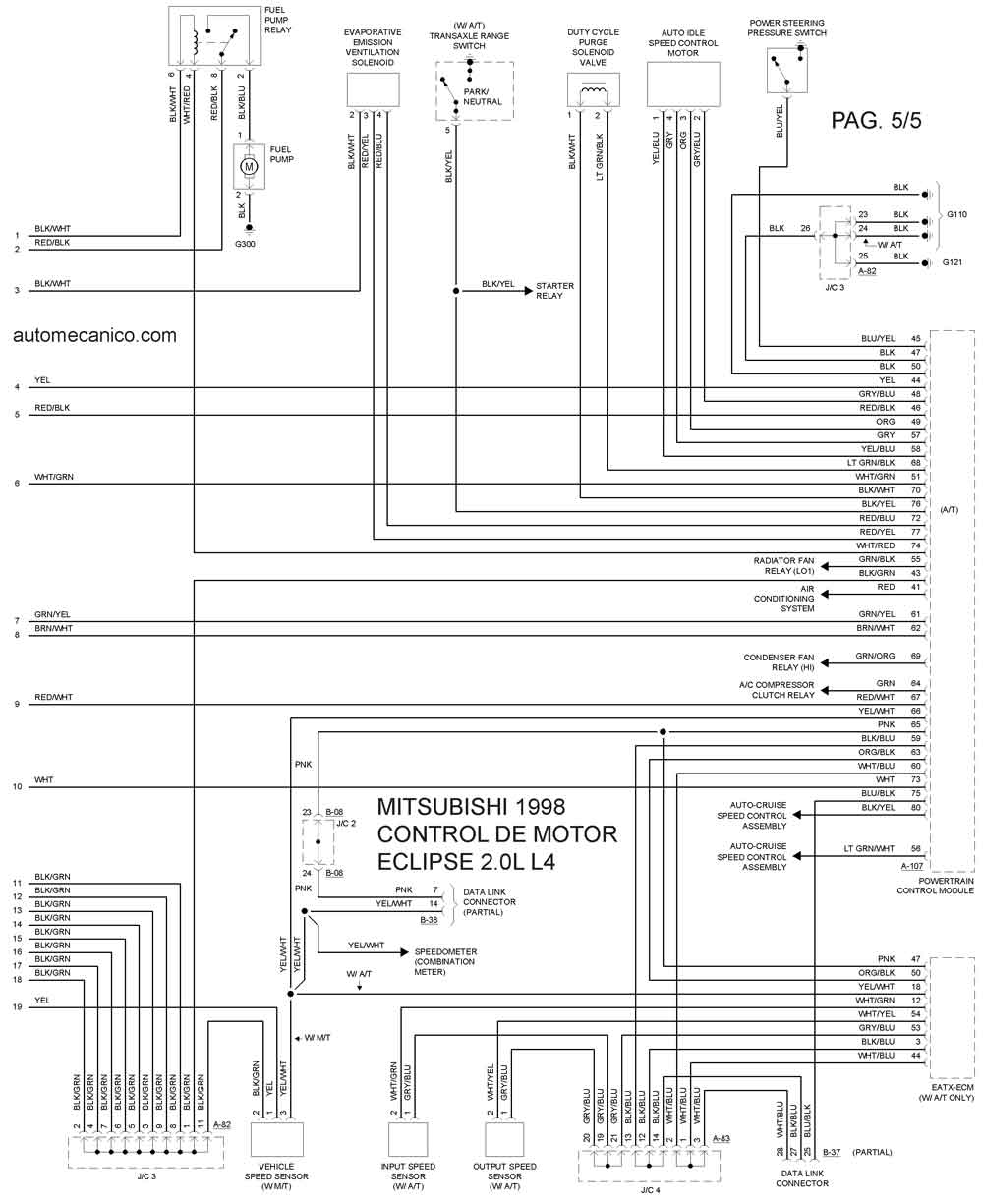

| 1998 | ECLIPSE 2.0L 4 CIL | CONTROL DEL MOTOR 5/5 |
| Año | MITSUBISHI | ECLIPSE 2.4L 4 CIL 1998 |

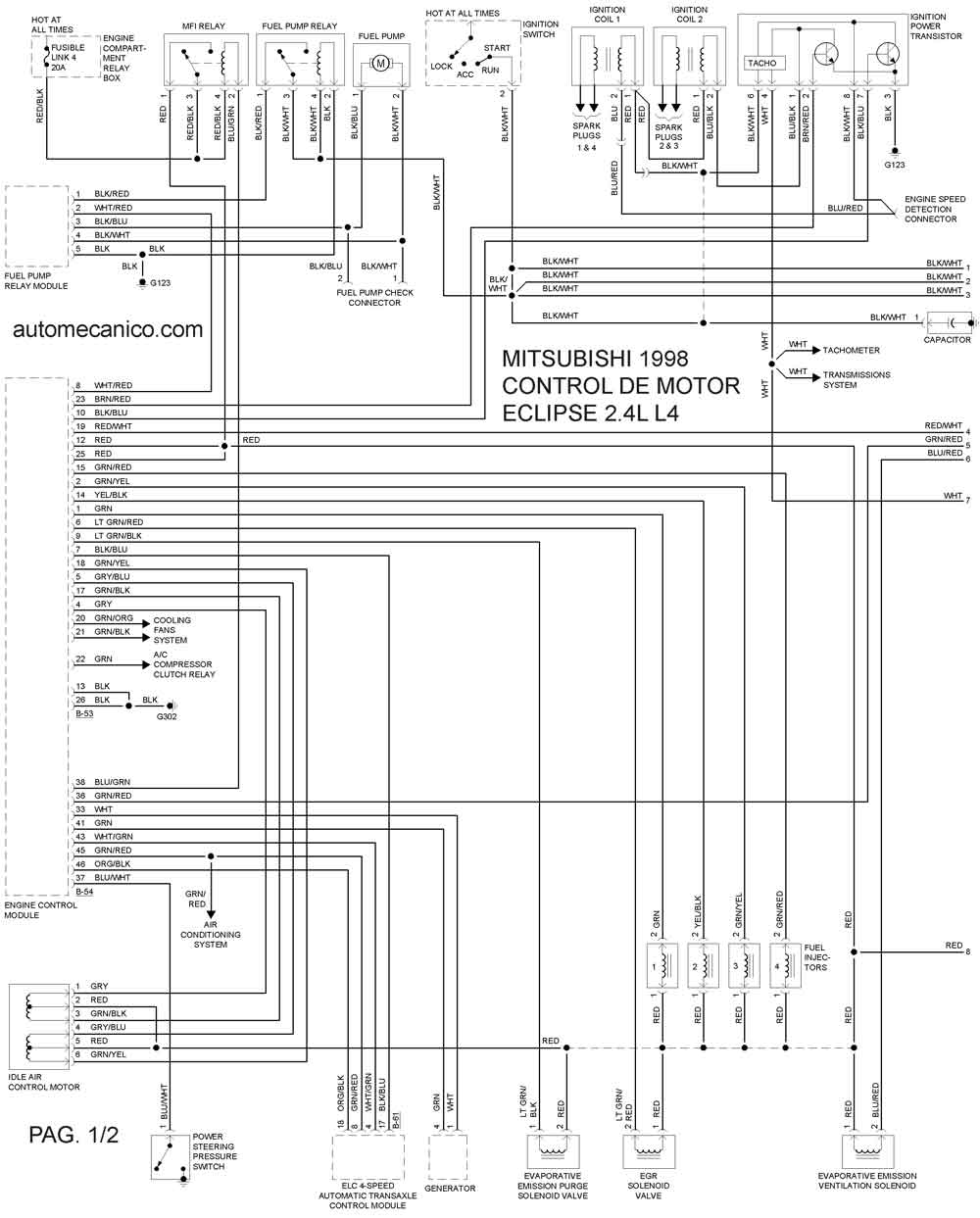

| 1998 | ECLIPSE 2.4L 4 CIL | CONTROL DEL MOTOR 1/2 |

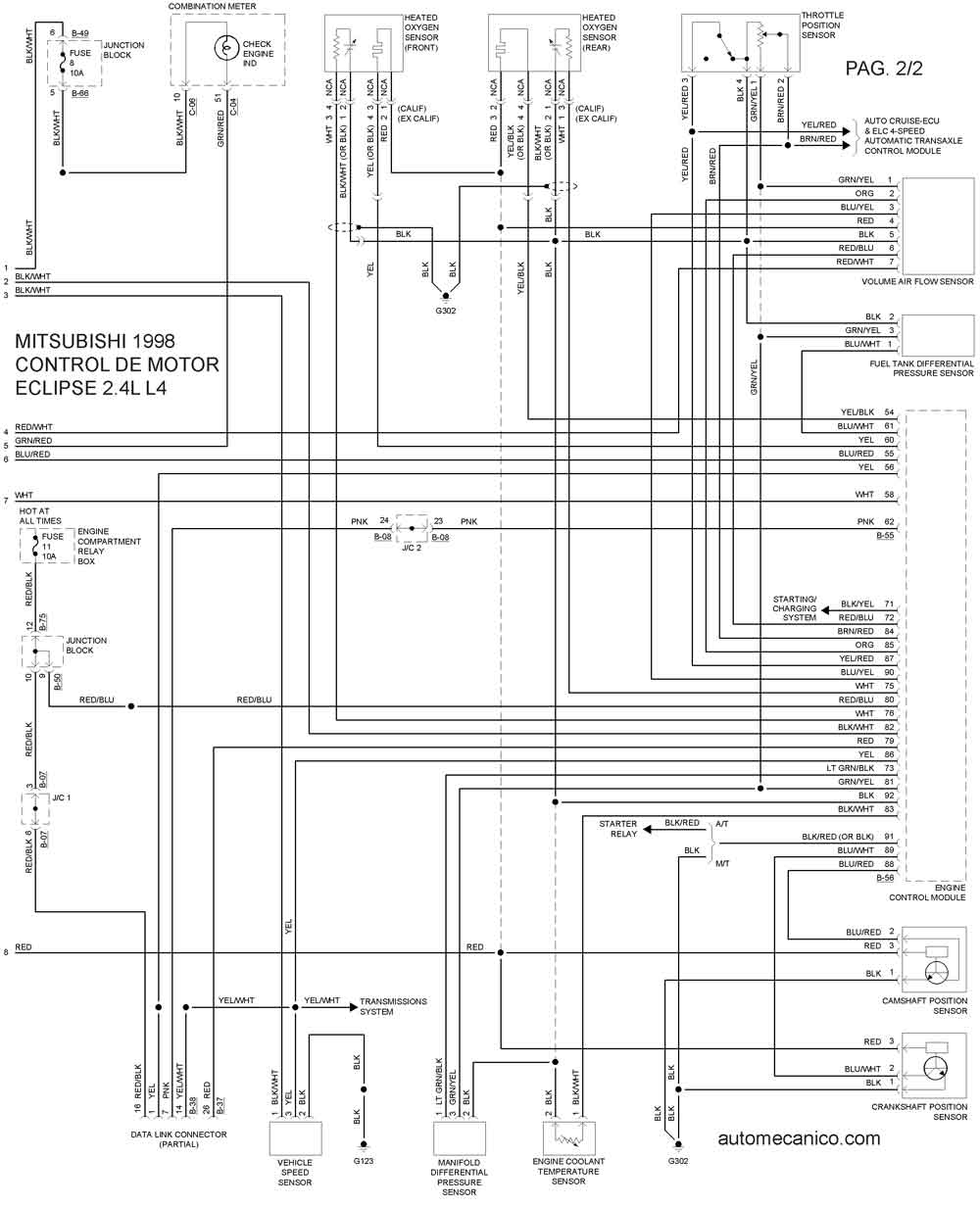

| 1998 | ECLIPSE 2.4L 4 CIL | CONTROL DEL MOTOR 2/2 |
