| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MITSUBISHI 1998 |
DIAGRAMAS - MITSUBISHI: Montero 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MITSUBISHI : Montero - 1998 - INDICE |
| Año | MITSUBISHI | MONTERO SPORT 2.4L 4 CIL |

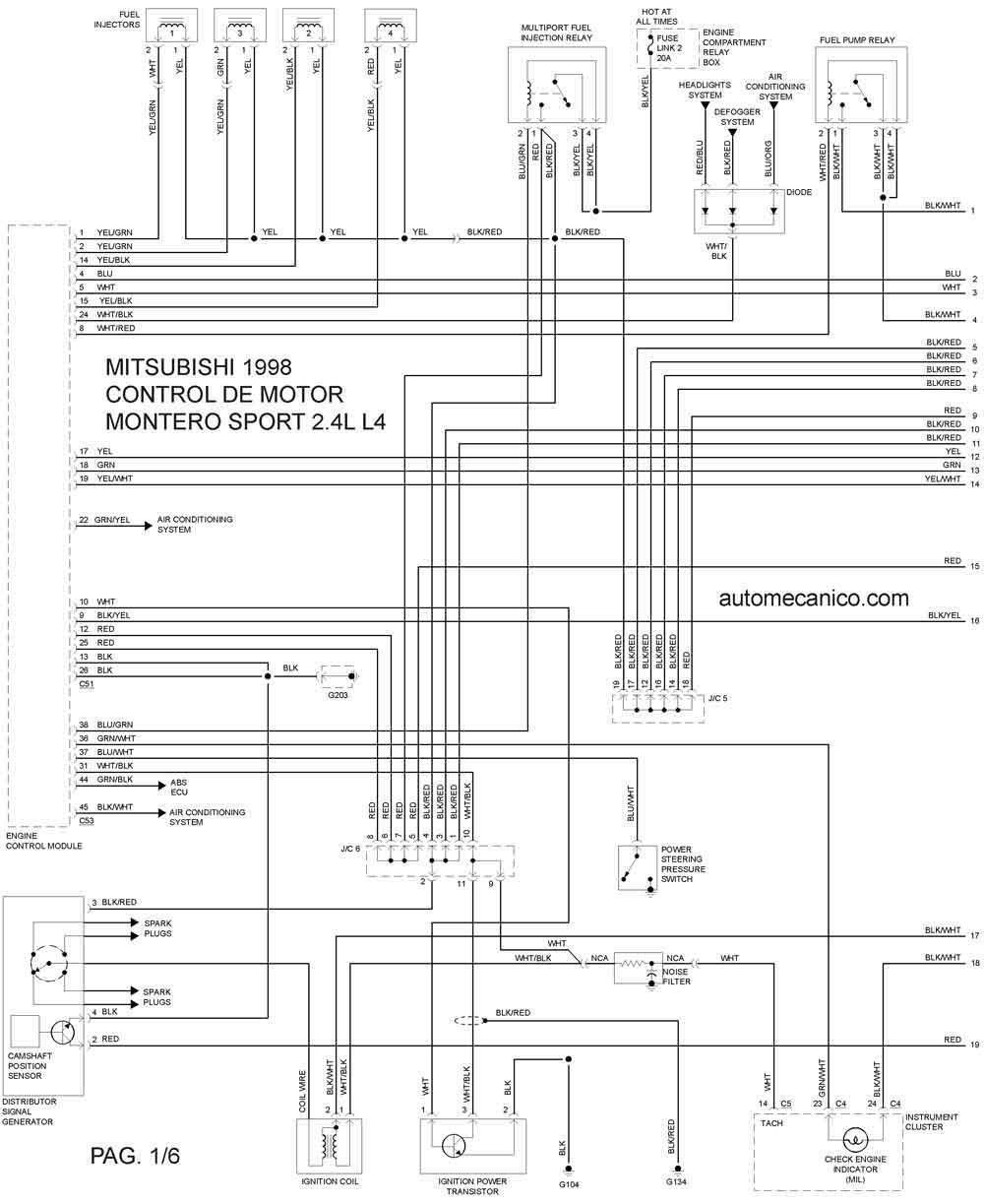

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 1/6 |

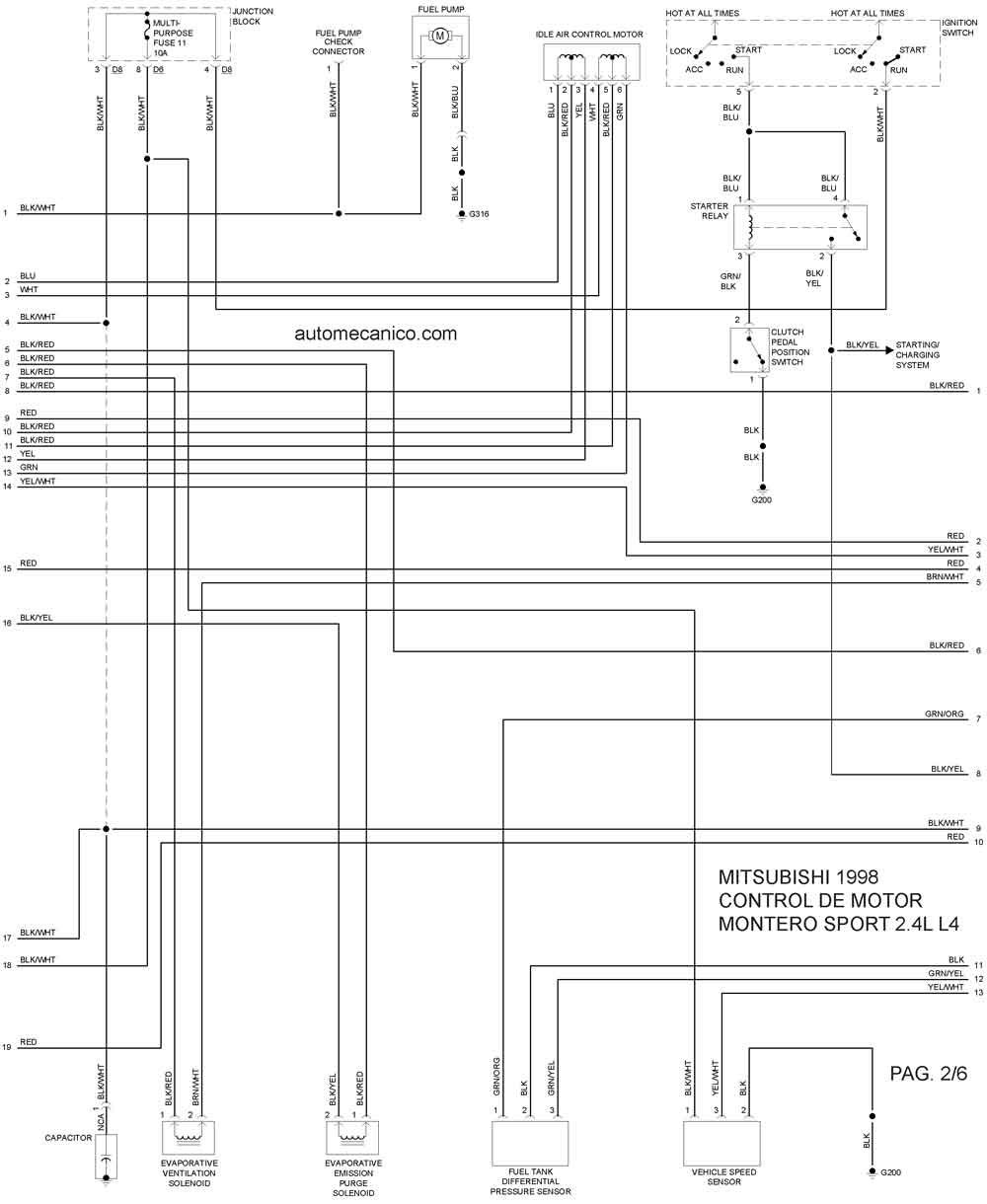

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 2/6 |

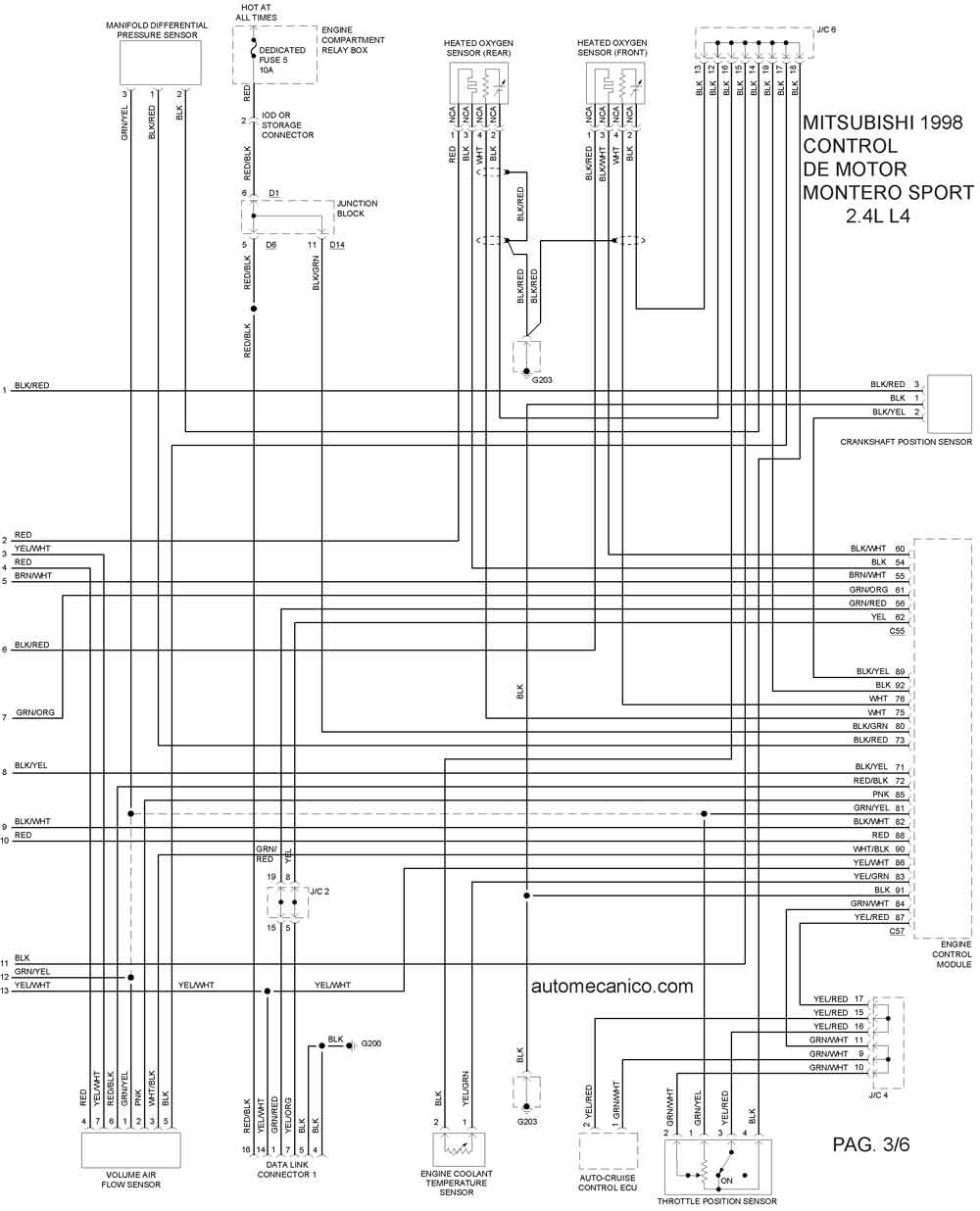

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 3/6 |

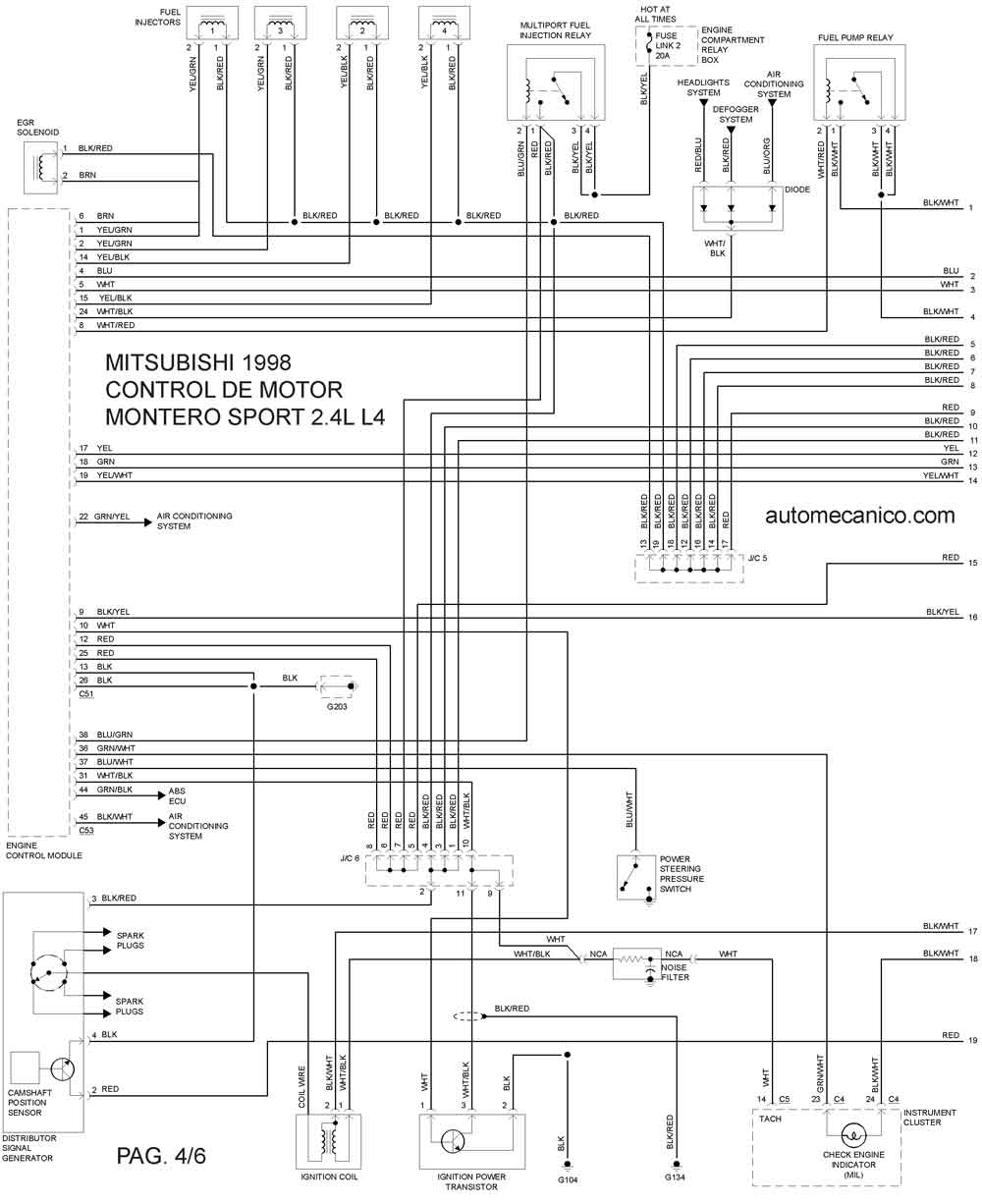

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 4/6 |

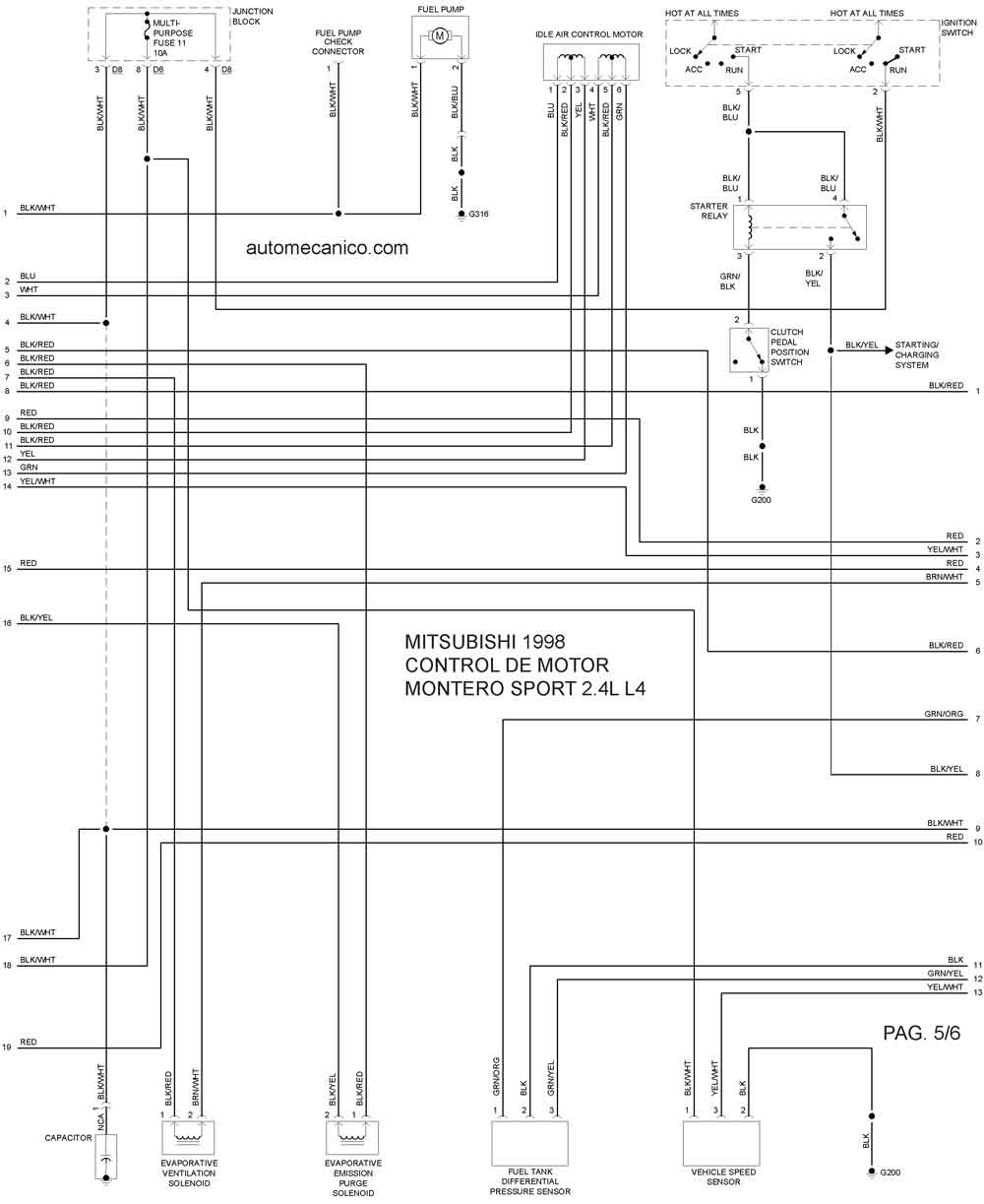

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 5/6 |

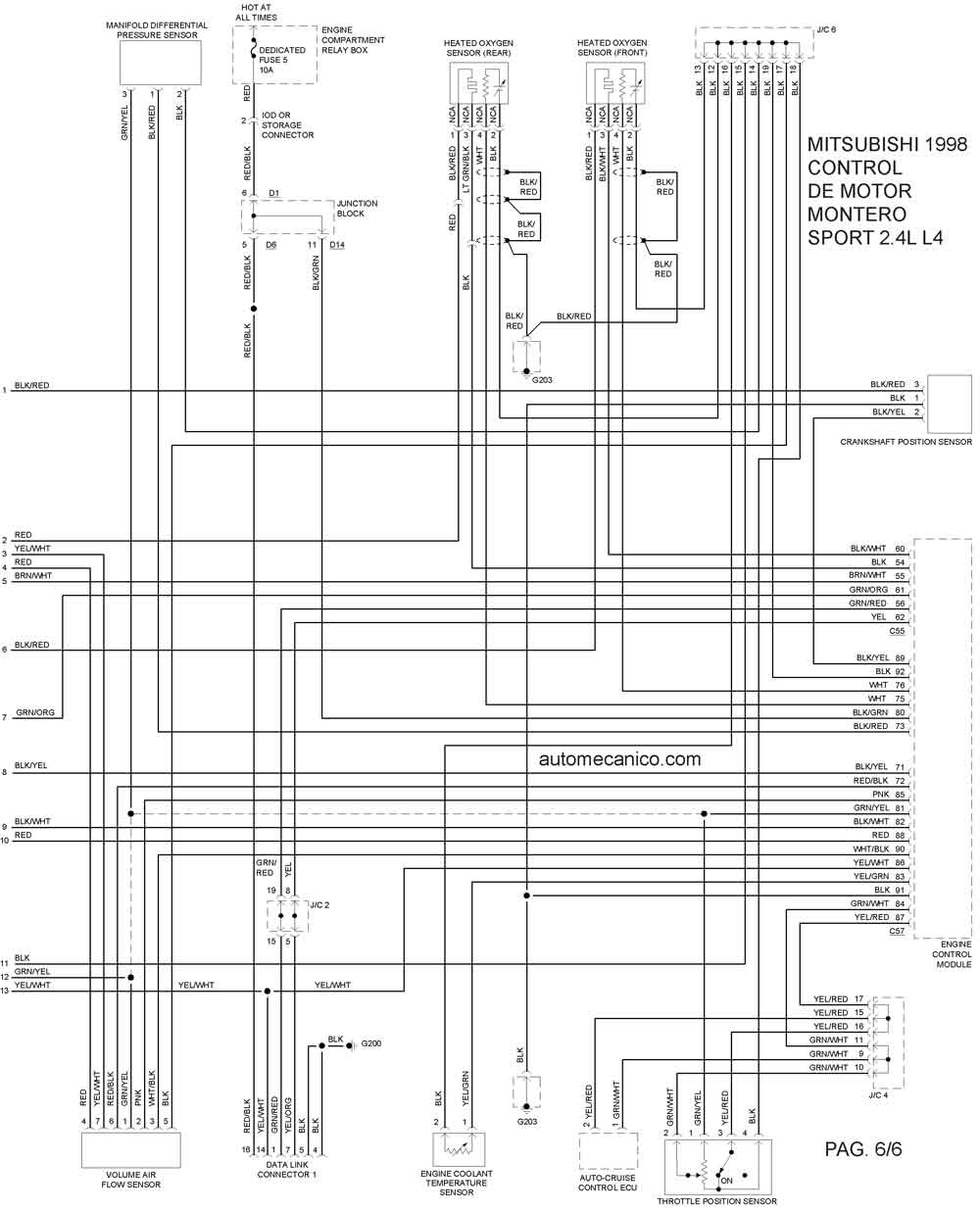

| 1998 | MONTERO SPORT 2.4L | CONTROL DEL MOTOR 6/6 |
| Año | MITSUBISHI | MONTERO SPORT 3.0L V6 |
| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 1/6 |
| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 2/6 |

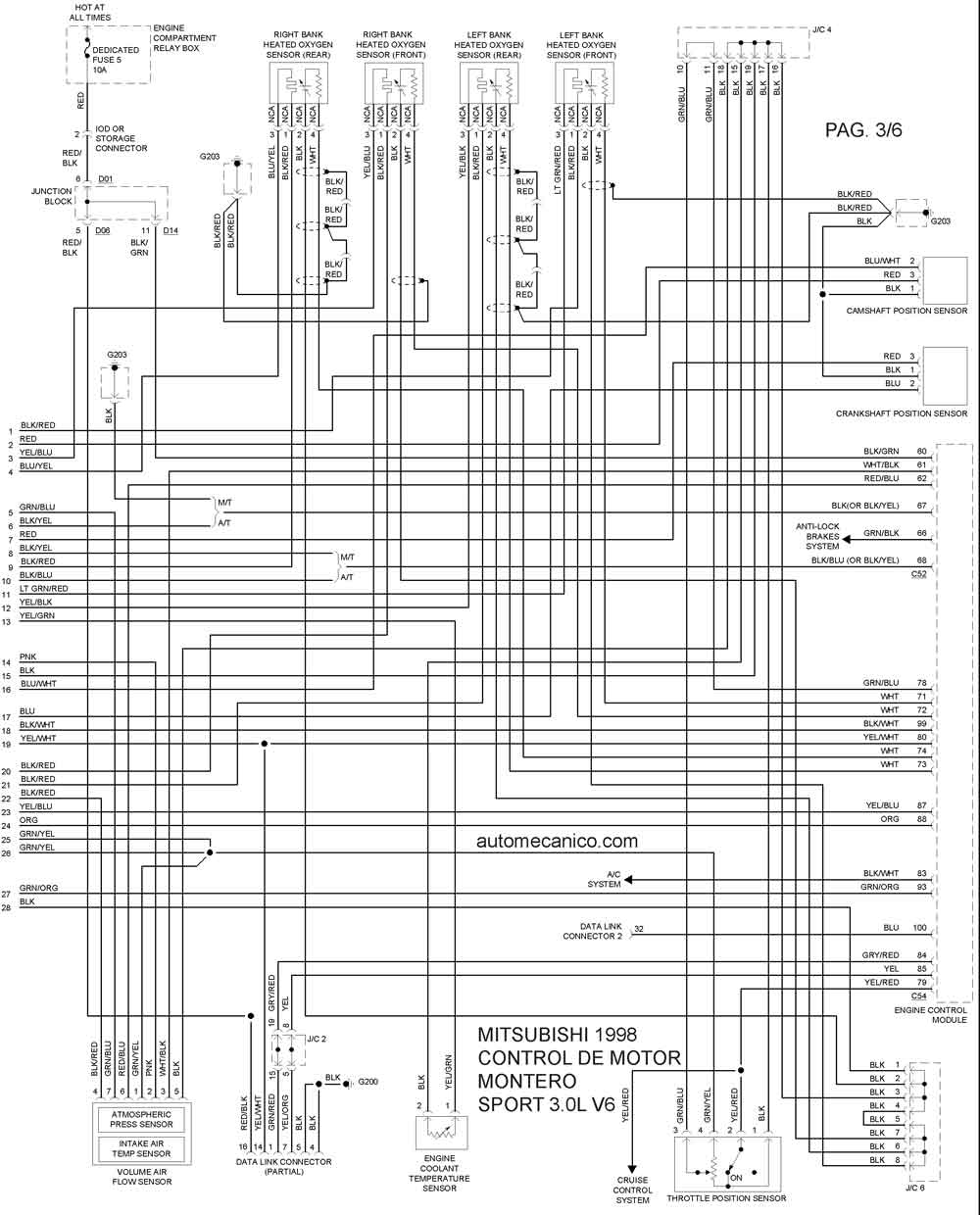

| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 3/6 |

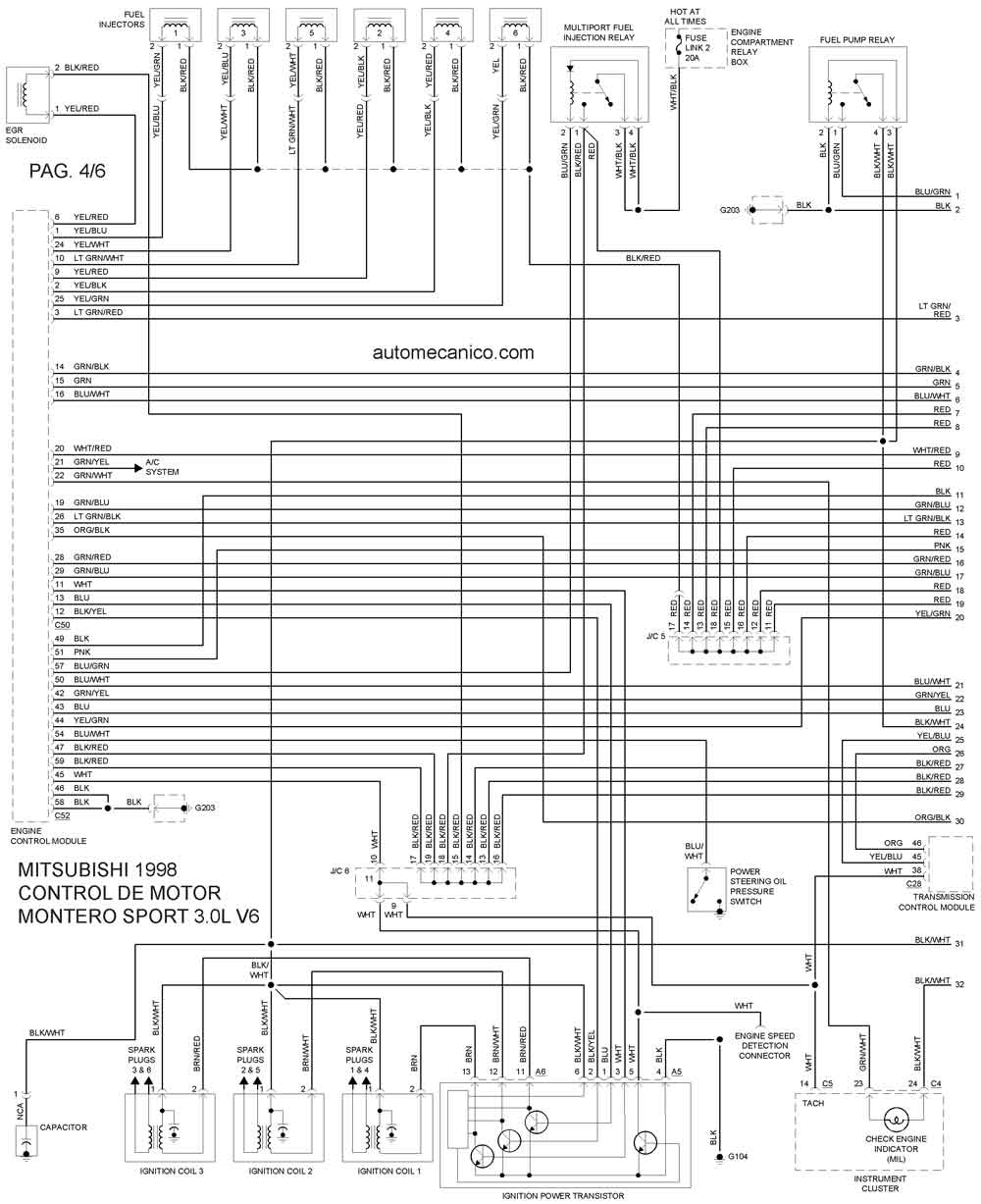

| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 4/6 |
| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 5/6 |

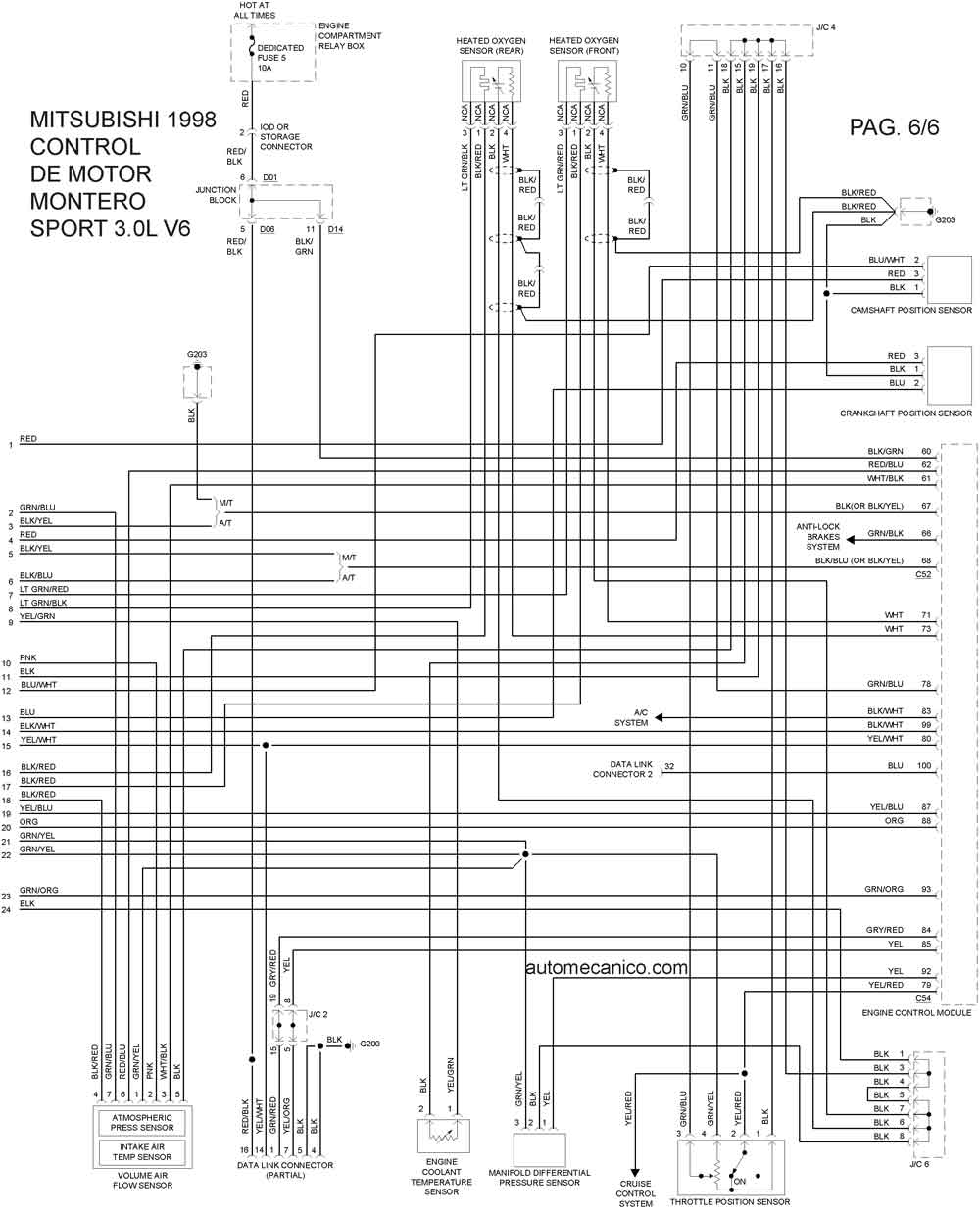

| 1998 | MONTERO SPORT 3.0L | CONTROL DEL MOTOR 6/6 |
| Año | MITSUBISHI | MONTERO 3.5L V6 |
| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 1/6 |

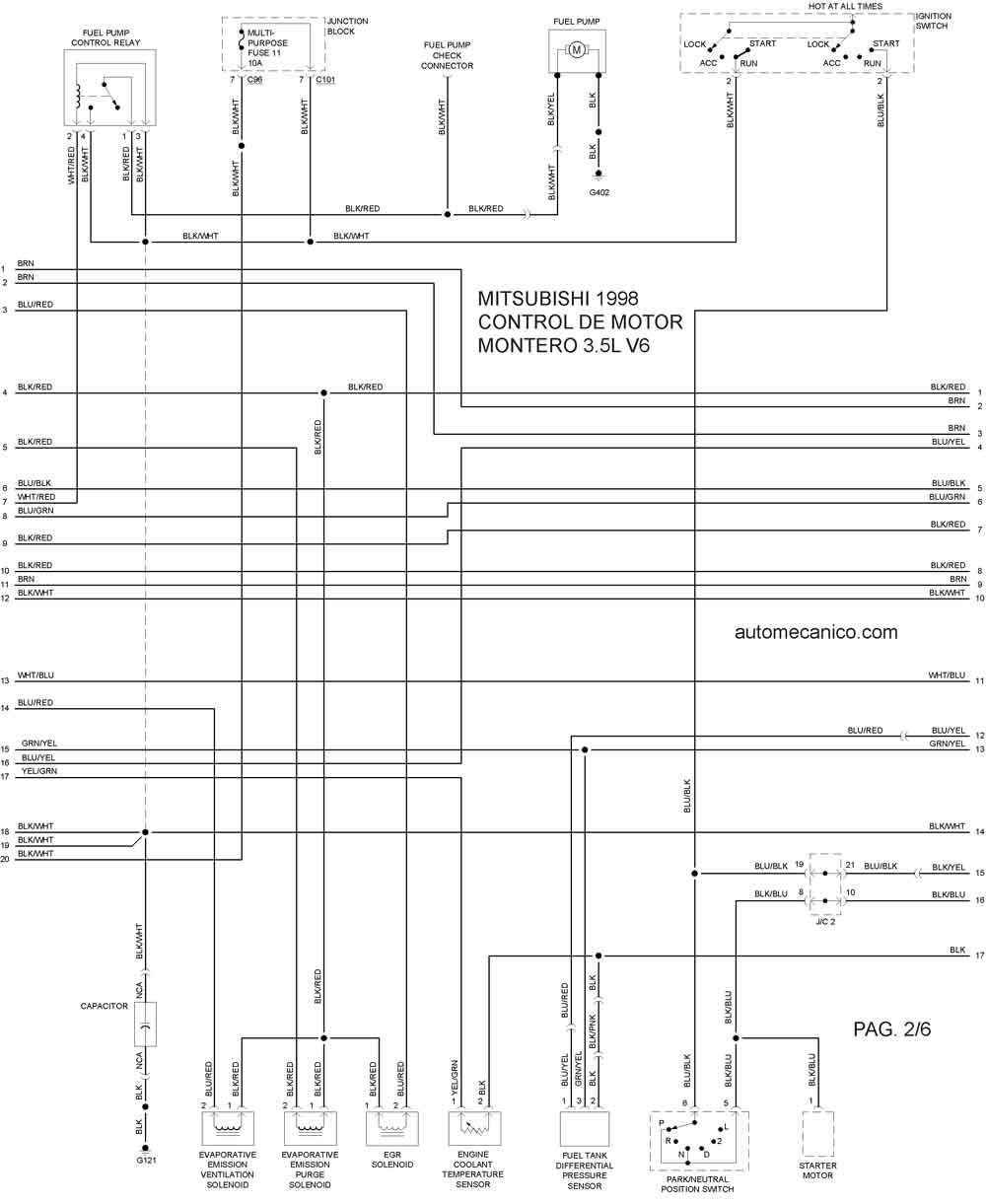

| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 2/6 |

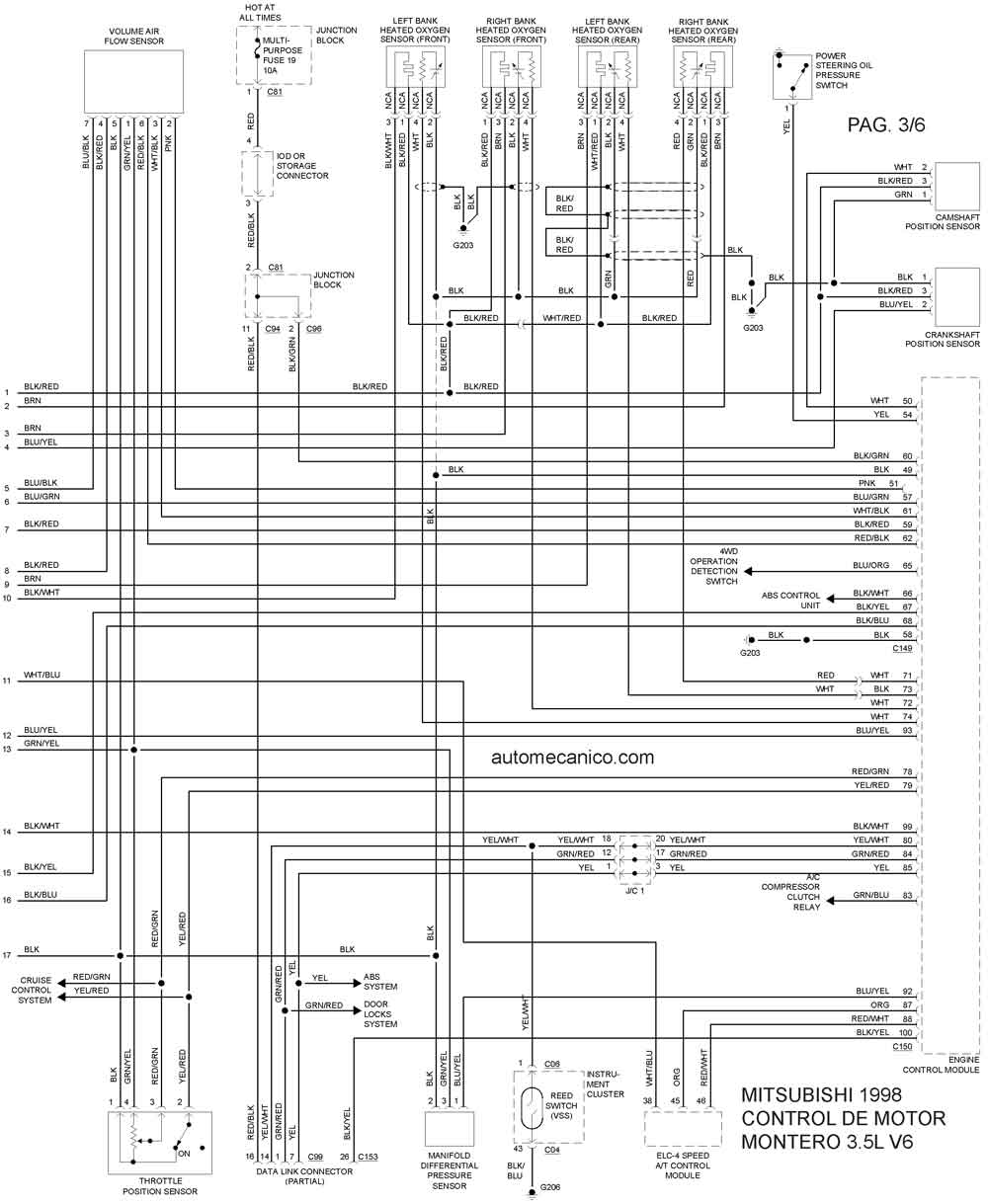

| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 3/6 |

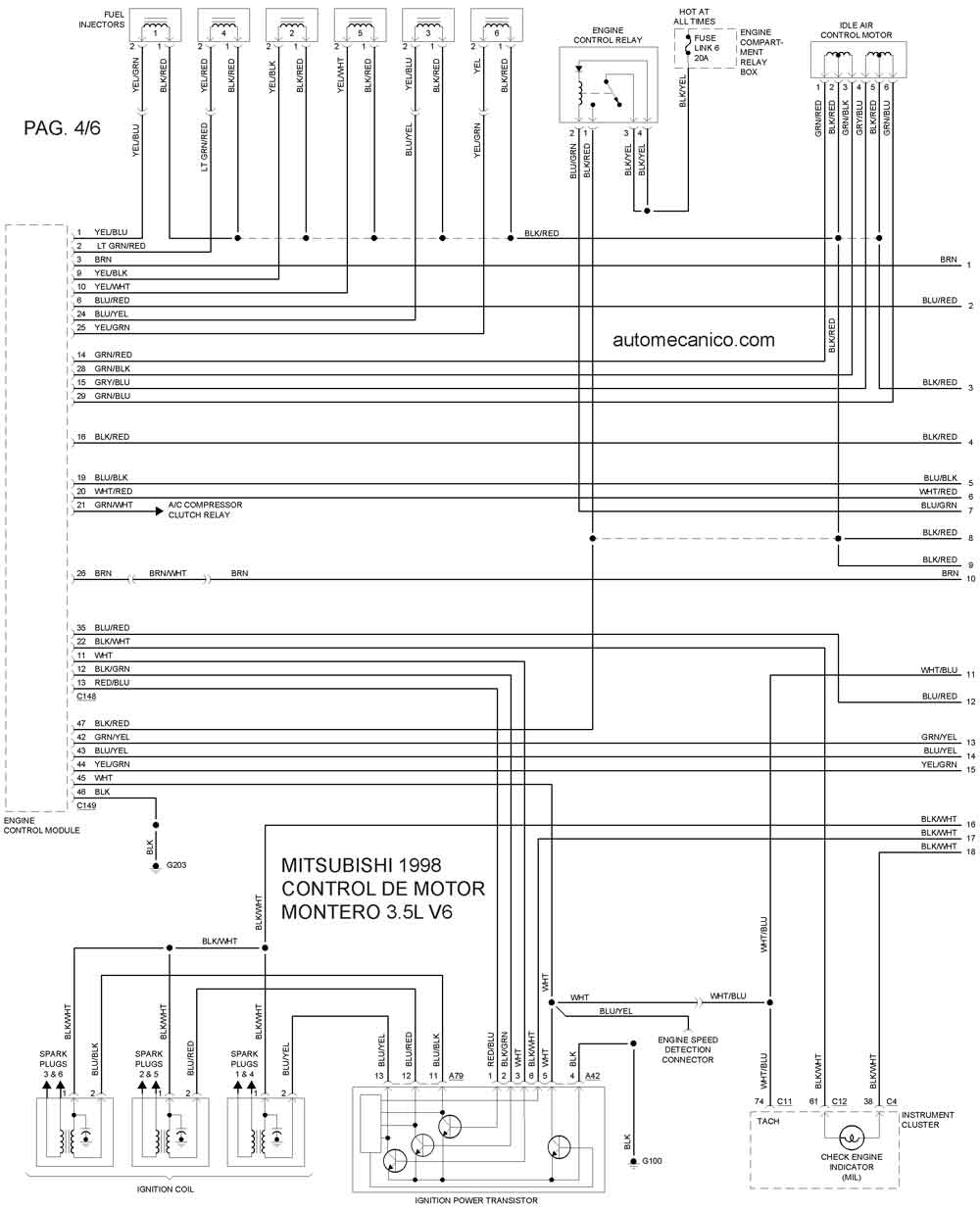

| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 4/6 |

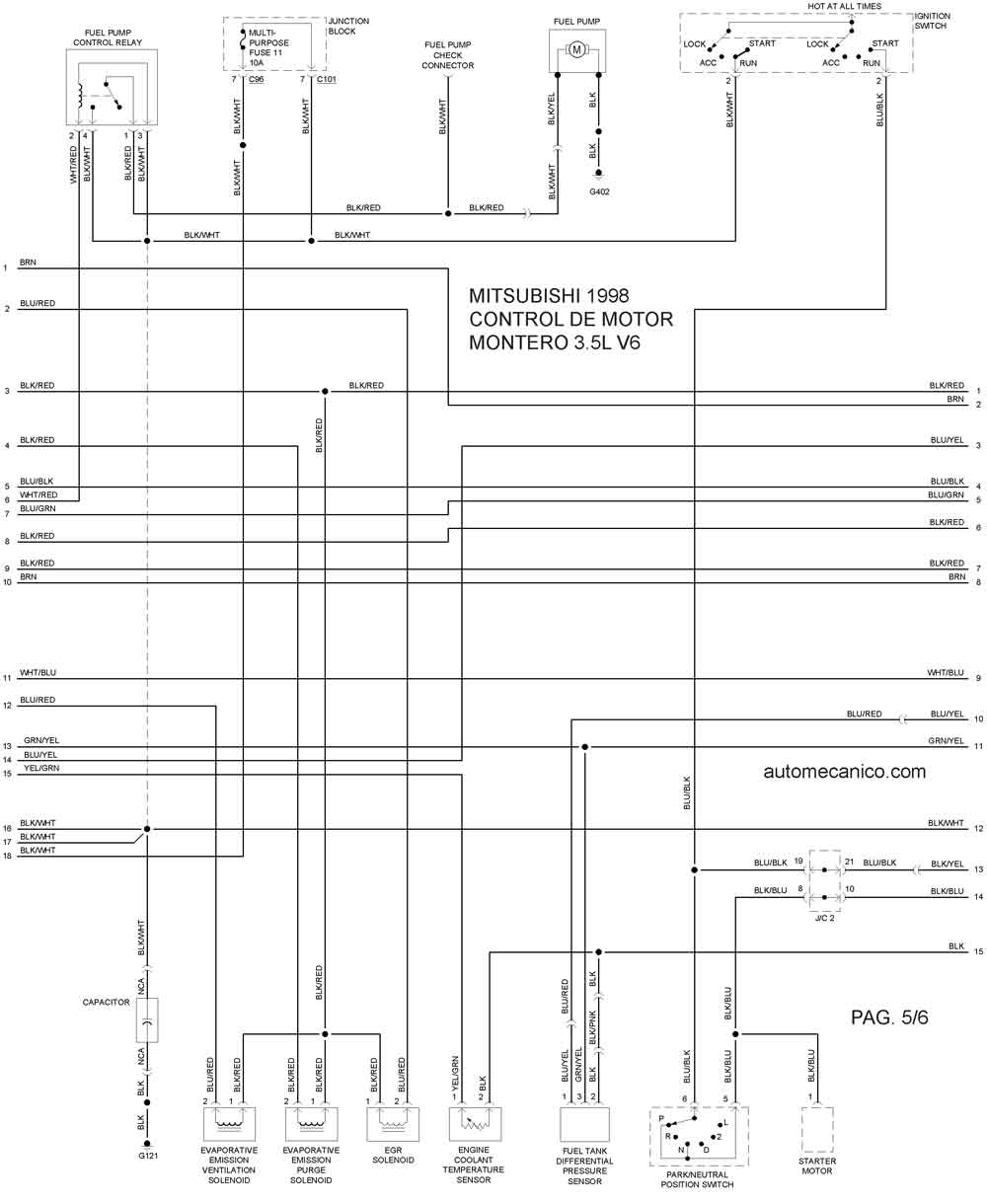

| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 5/6 |

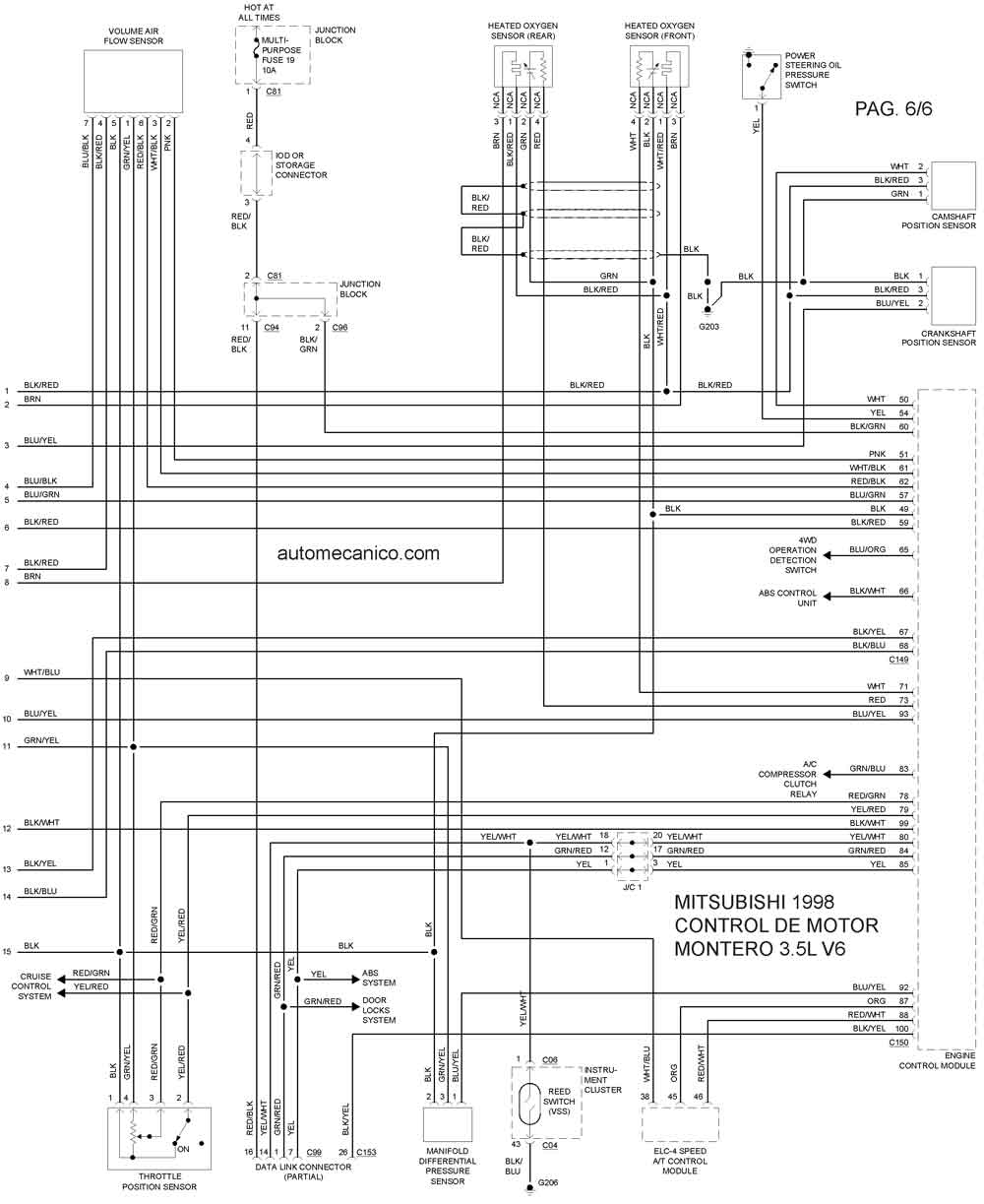

| 1998 | MONTERO 3.5L V6 | CONTROL DEL MOTOR 6/6 |
