CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - FORD 1998

DIAGRAMAS - FORD: F-250 Pick-up, Mustang - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / FORD: F-250 Pick-up, Mustang - 1998 -
Año FORD F-250 PICK UP 4.6L V8 1998

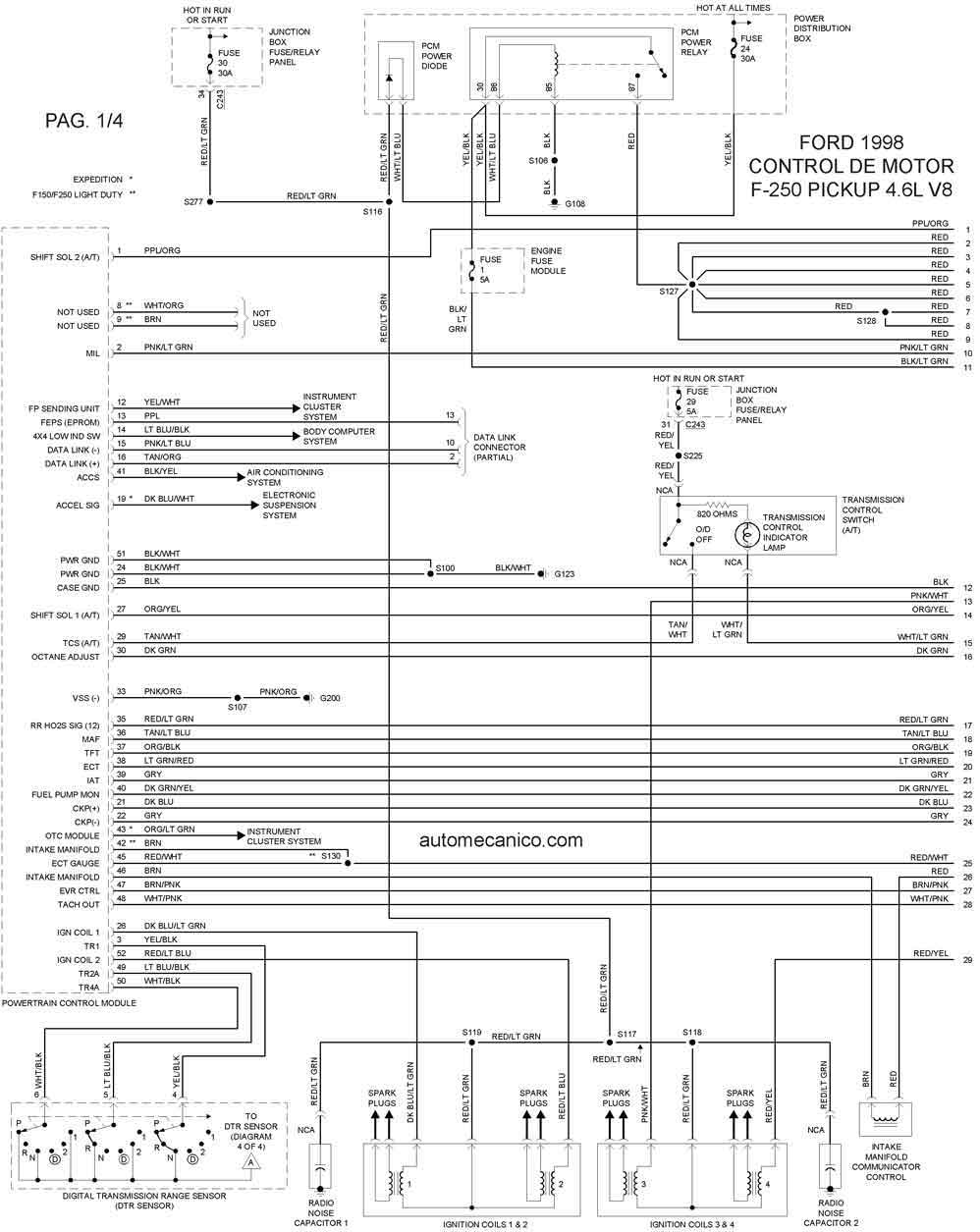

1998 F-250 PICKUP 4.6L V8 CONTROL DEL MOTOR 1/4

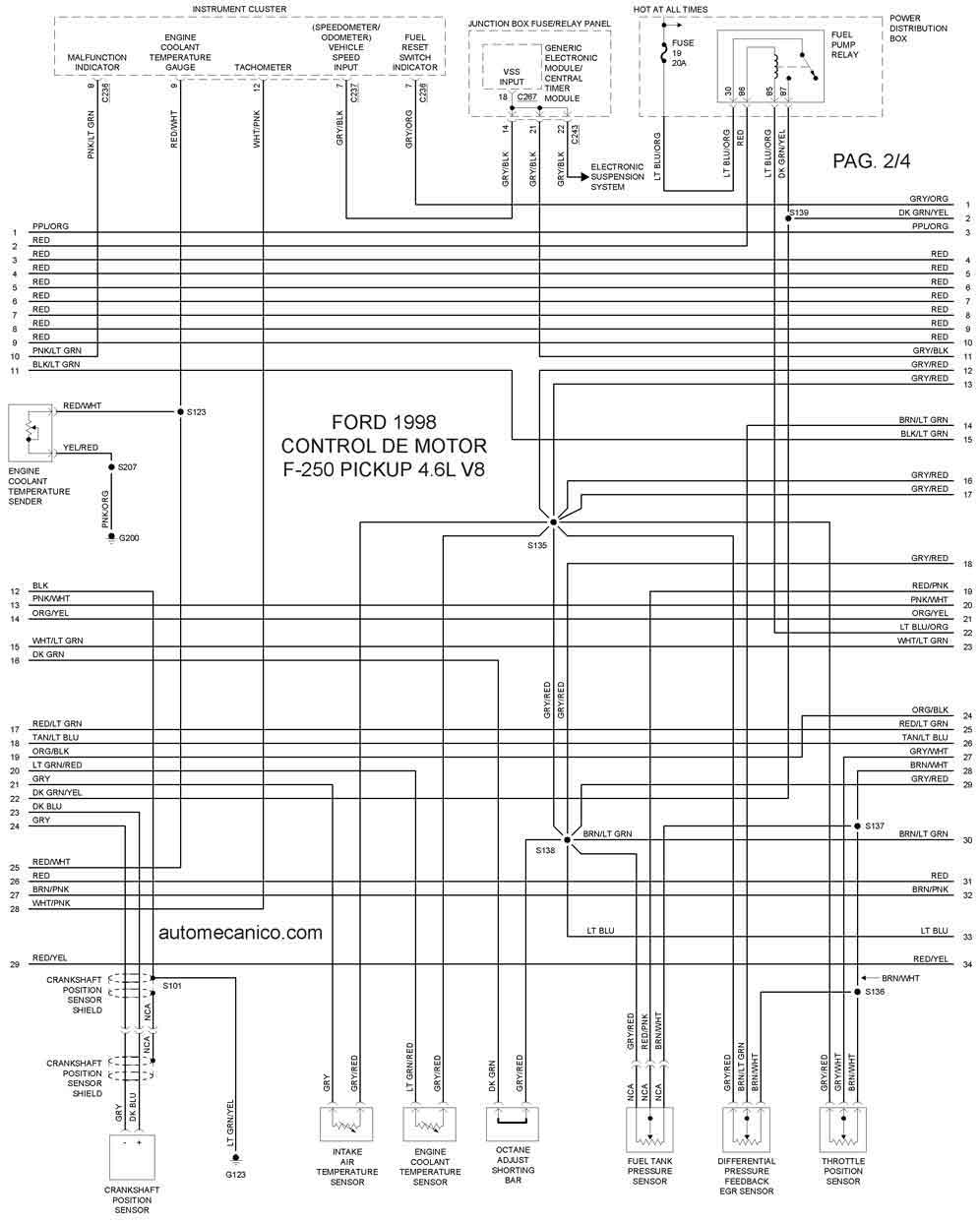

1998 F-250 PICKUP 4.6L V8 CONTROL DEL MOTOR 2/4

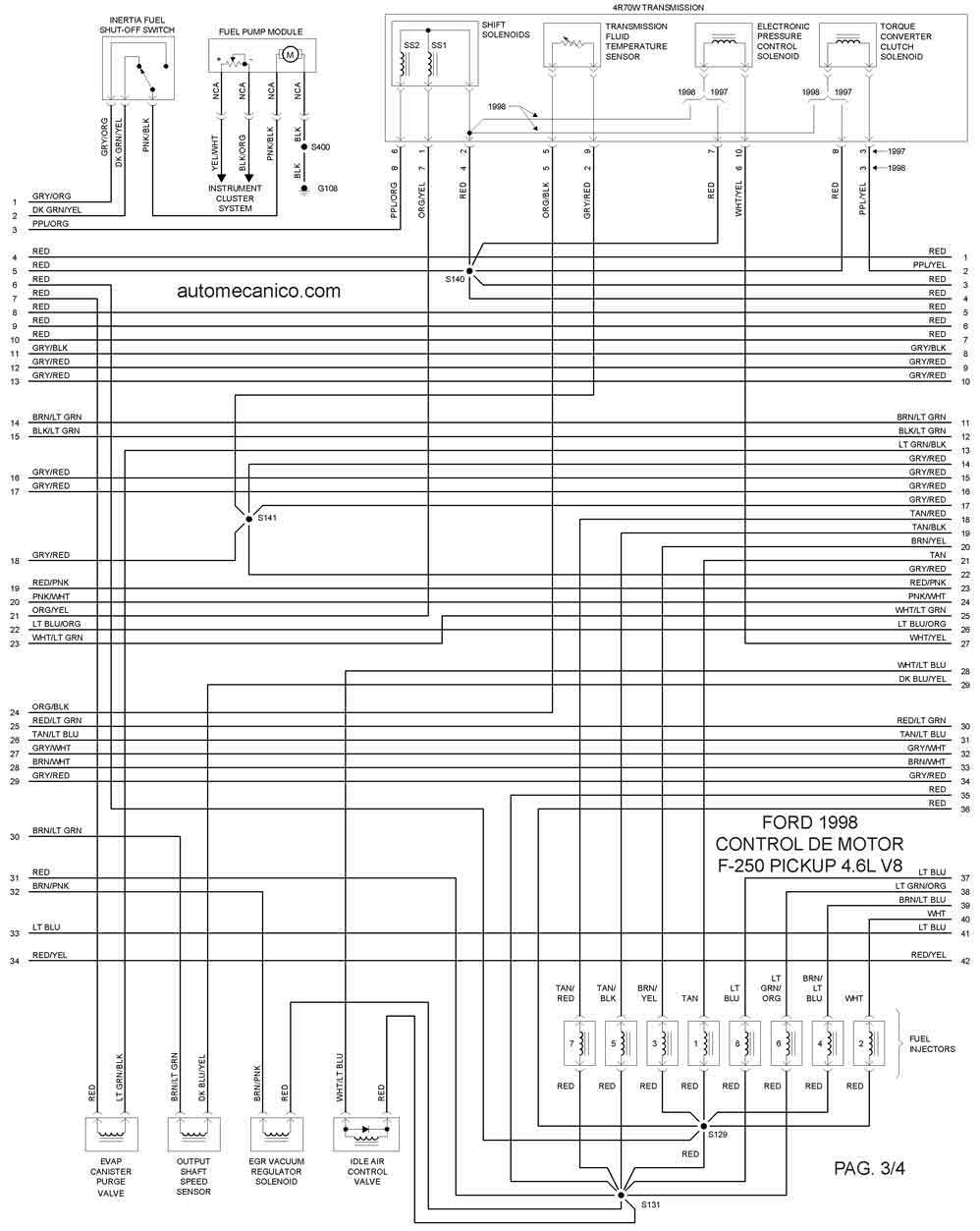

1998 F-250 PICKUP 4.6L V8 CONTROL DEL MOTOR 3/4
1998 F-250 PICKUP 4.6L V8 CONTROL DEL MOTOR 4/4
Año FORD F-250 PICK UP 5.4L V8 1998

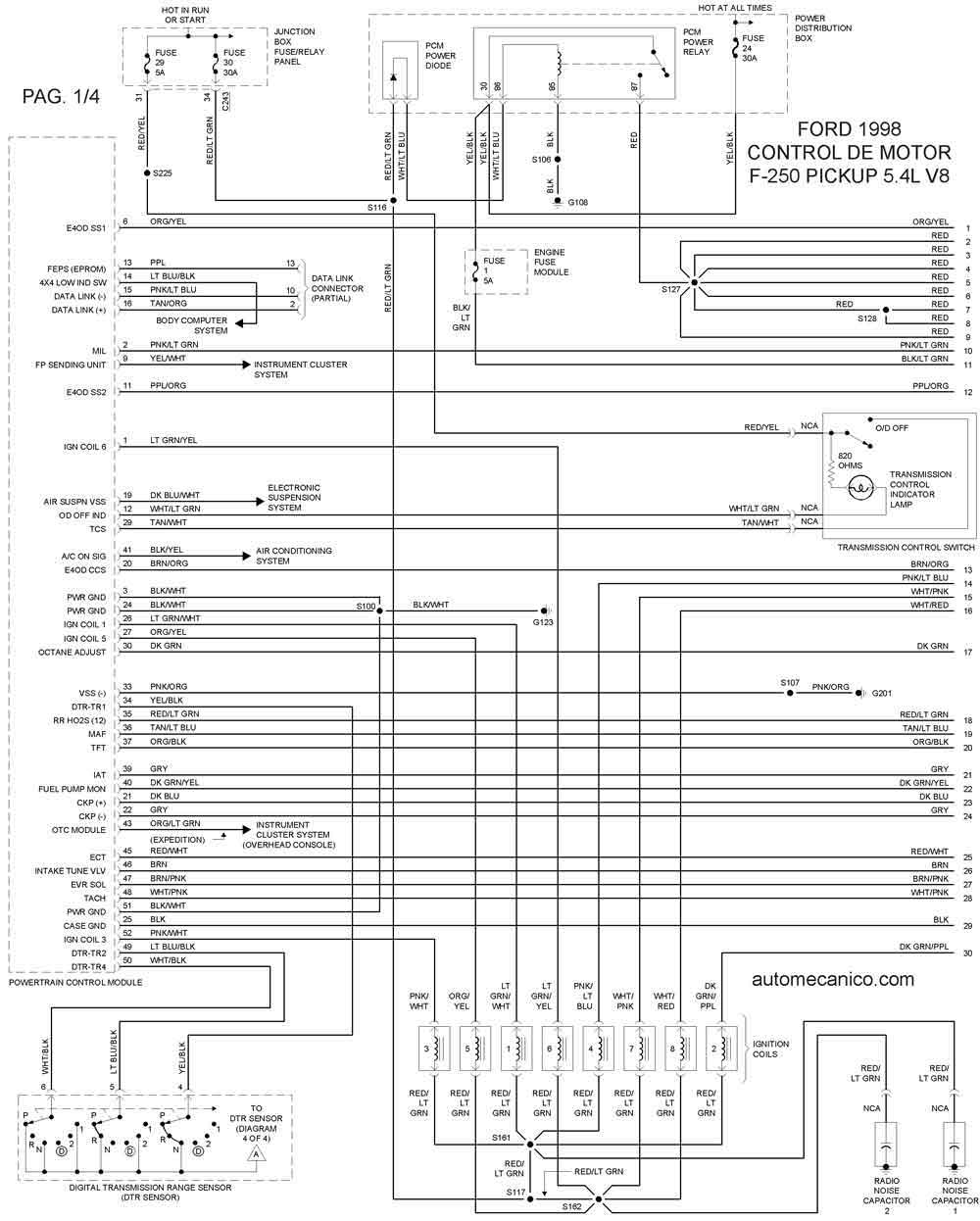

1998 F-250 PICKUP 5.4L V8 CONTROL DEL MOTOR 1/4

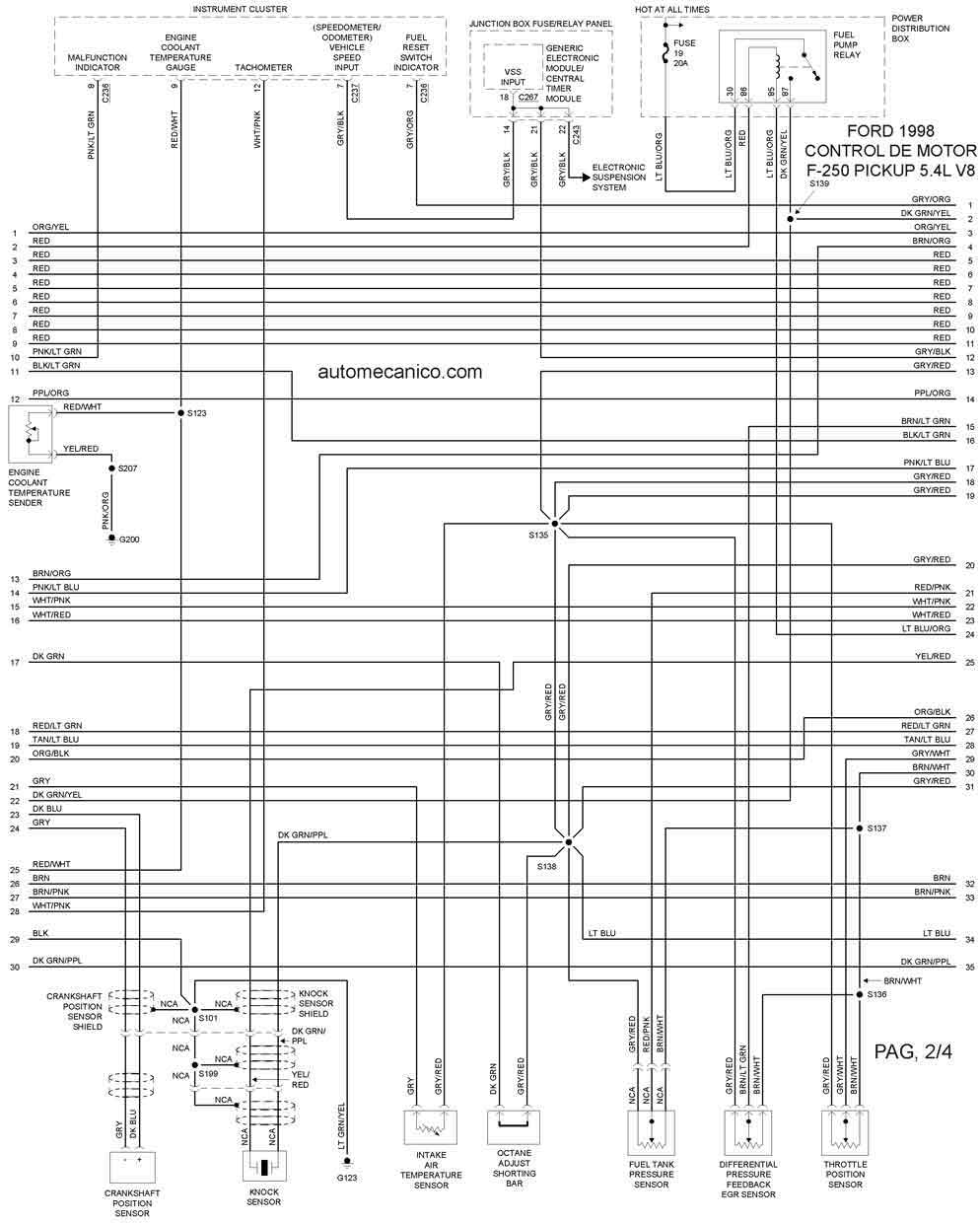

1998 F-250 PICKUP 5.4L V8 CONTROL DEL MOTOR 2/4

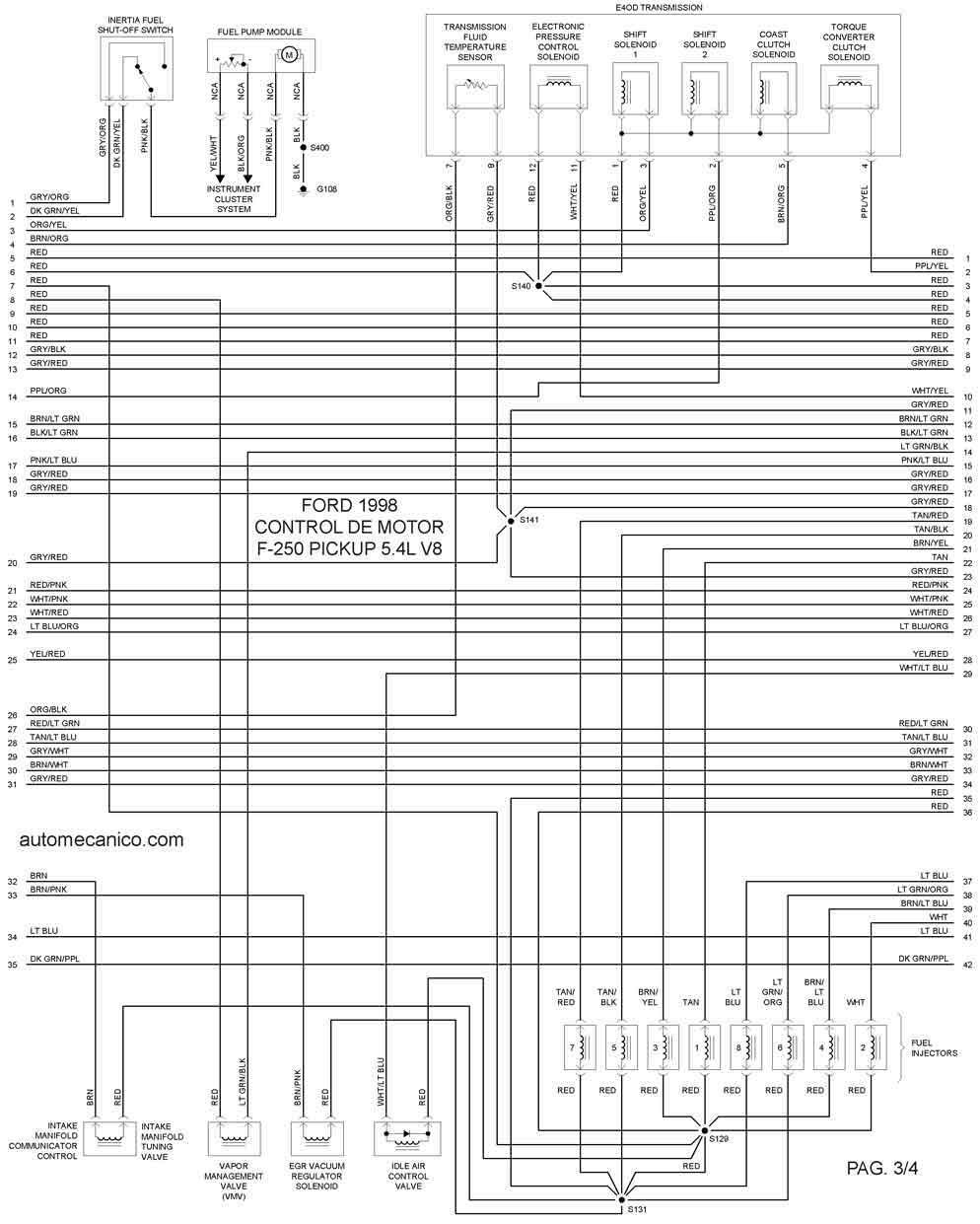

1998 F-250 PICKUP 5.4L V8 CONTROL DEL MOTOR 3/4
1998 F-250 PICKUP 5.4L V8 CONTROL DEL MOTOR 4/4
Año FORD DIESEL F-450 PICK UP 7.3L V8 1999

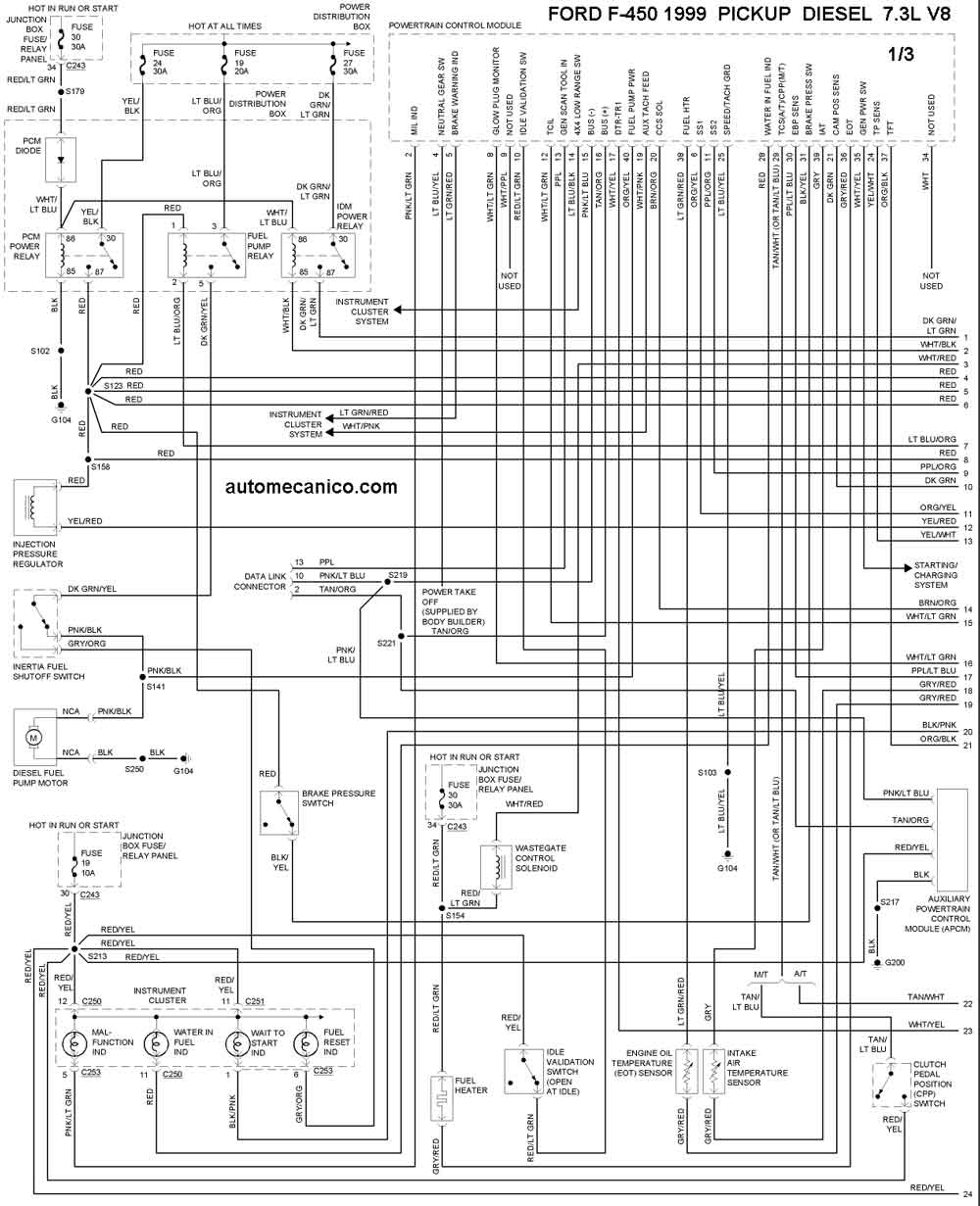

1999 F-450 PICKUP 7.3L V8 CONTROL DEL MOTOR 1/3

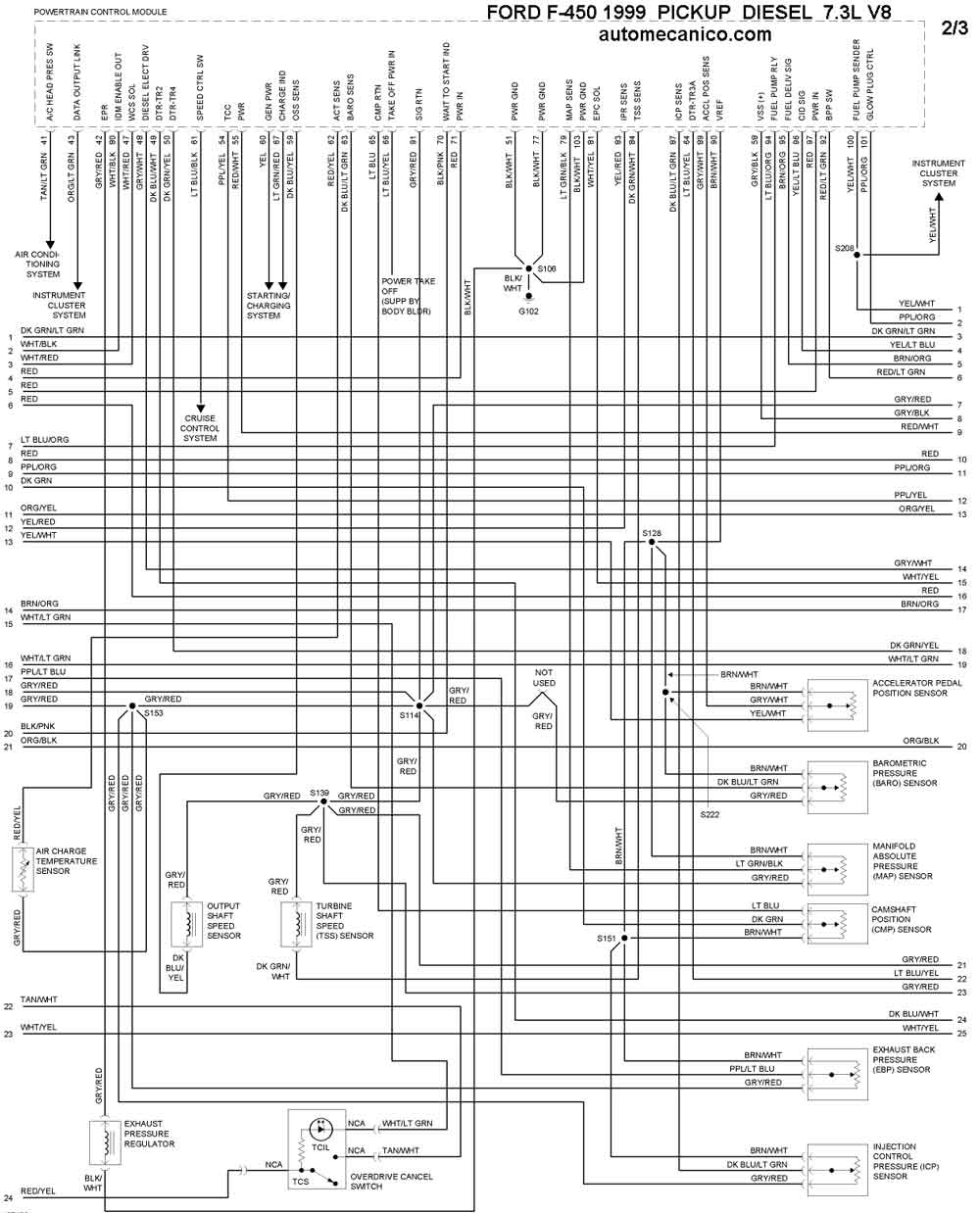

1999 F-450 PICKUP 7.3L V8 CONTROL DEL MOTOR 2/3

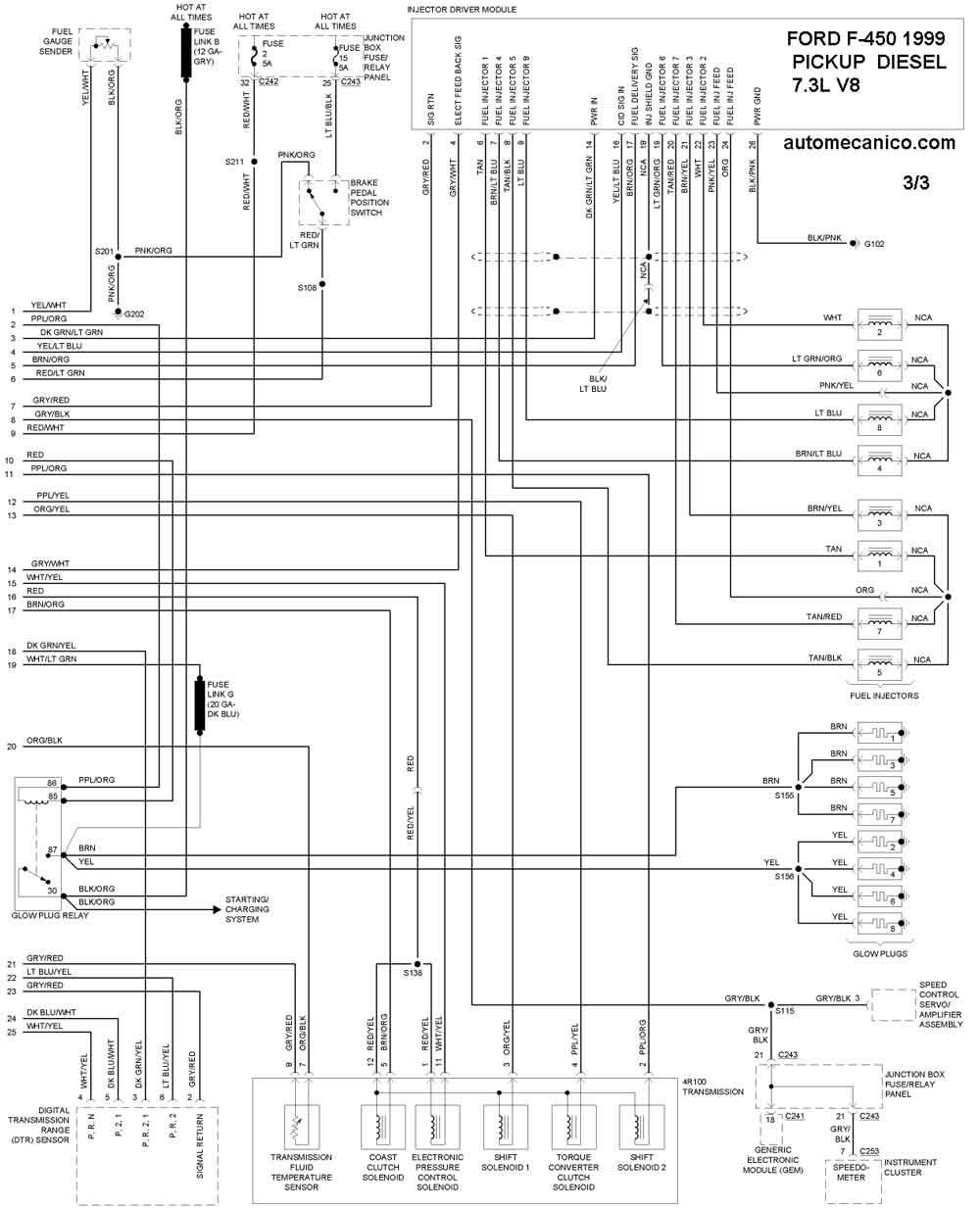

1999 F-450 PICKUP 7.3L V8 CONTROL DEL MOTOR 3/3
Año FORD MUSTANG 3.8L V6 CIL 1998

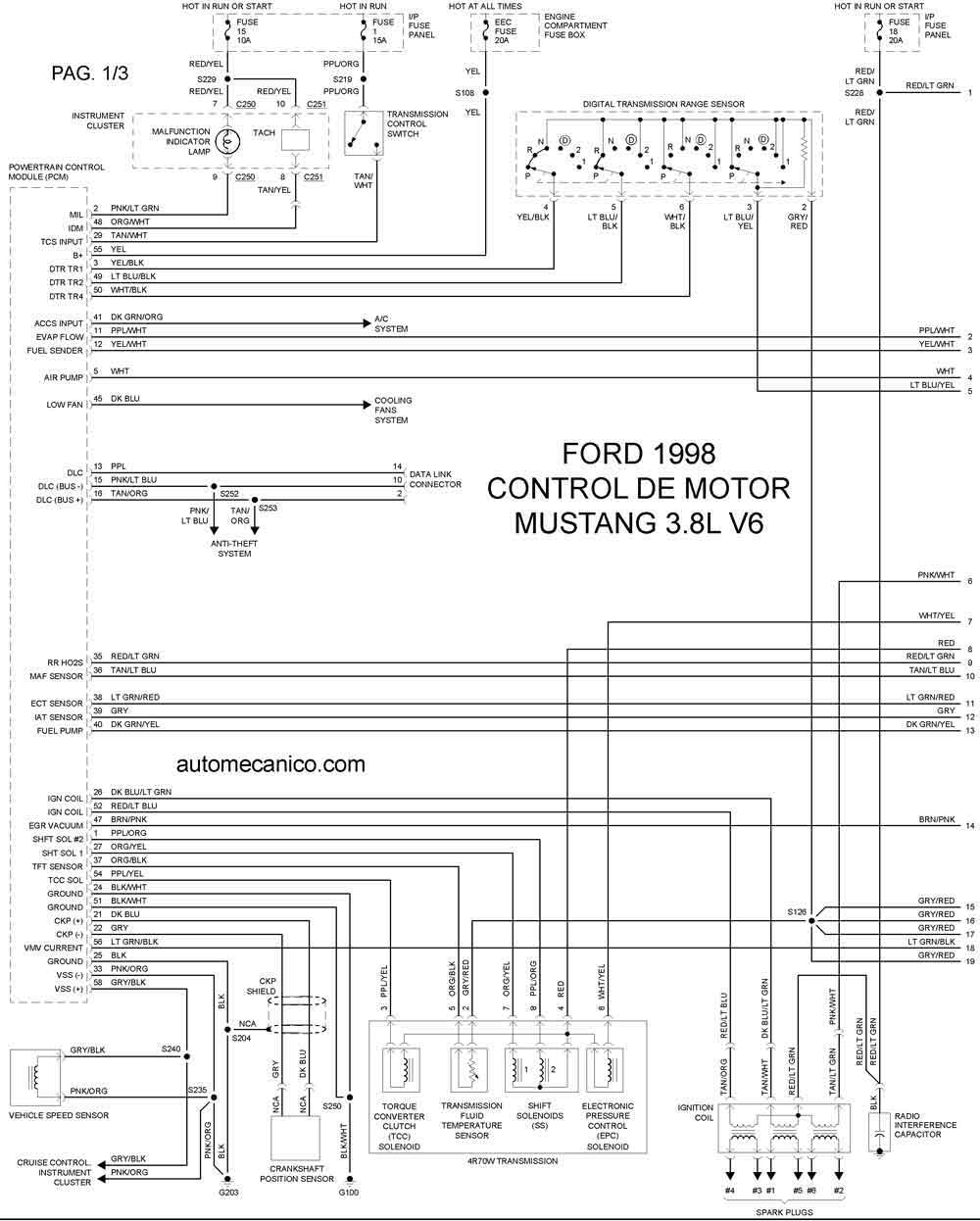

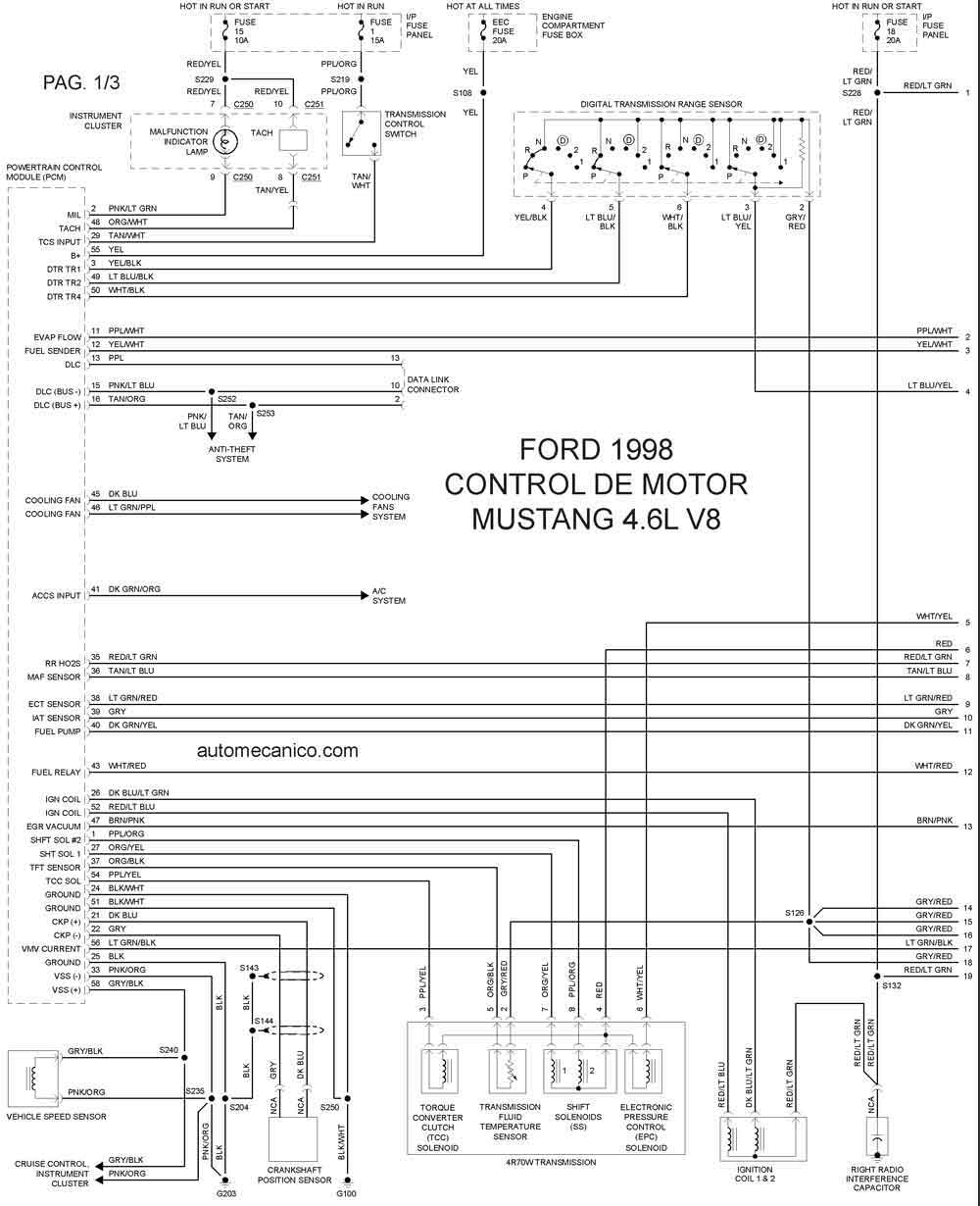

1998 MUSTANG 3.8L V6 CONTROL DEL MOTOR 1/3
1998 MUSTANG 3.8L V6 CONTROL DEL MOTOR 2/3

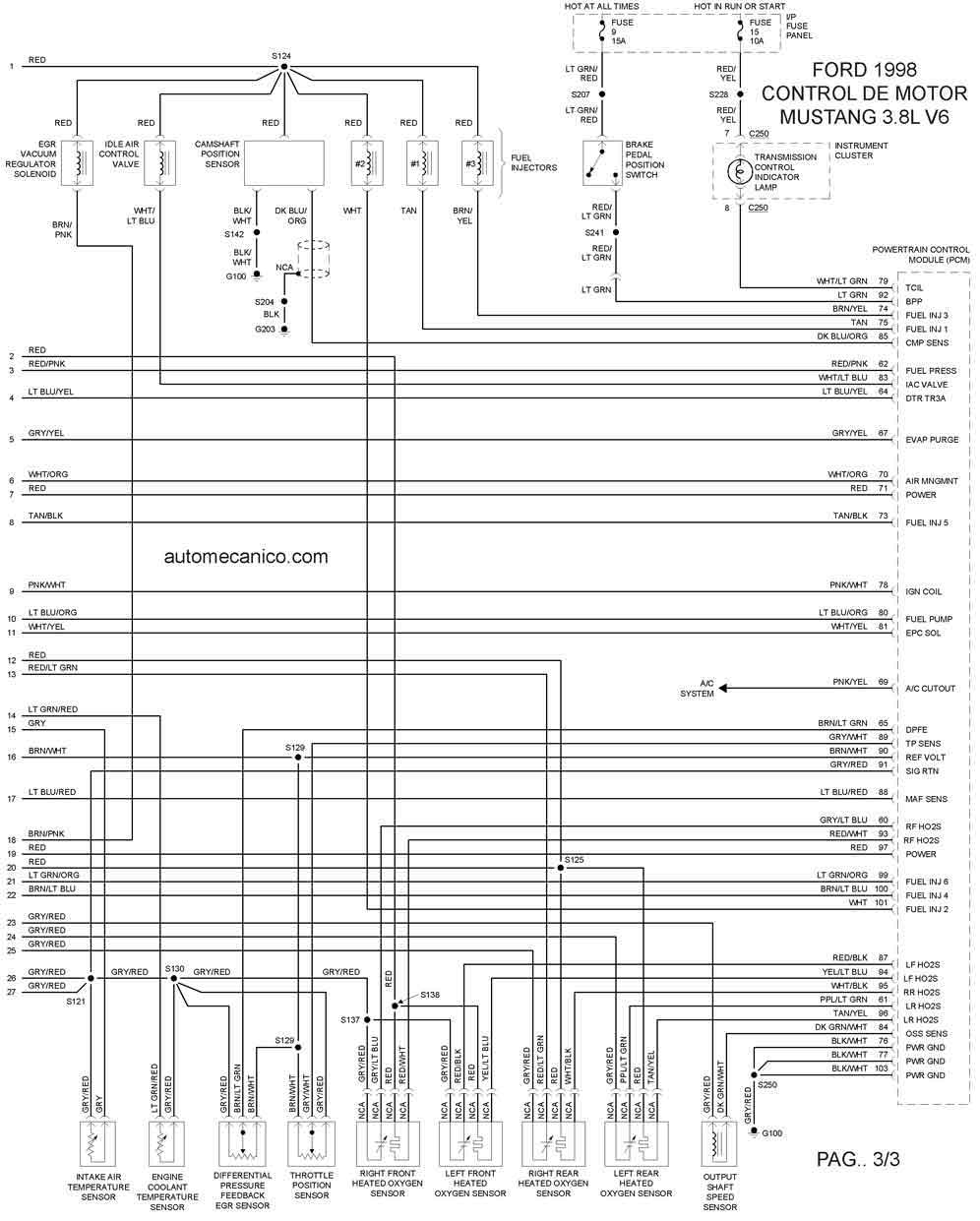

1998 MUSTANG 3.8L V6 CONTROL DEL MOTOR 3/3
Año FORD MUSTANG 4.6L V8 CIL 1998

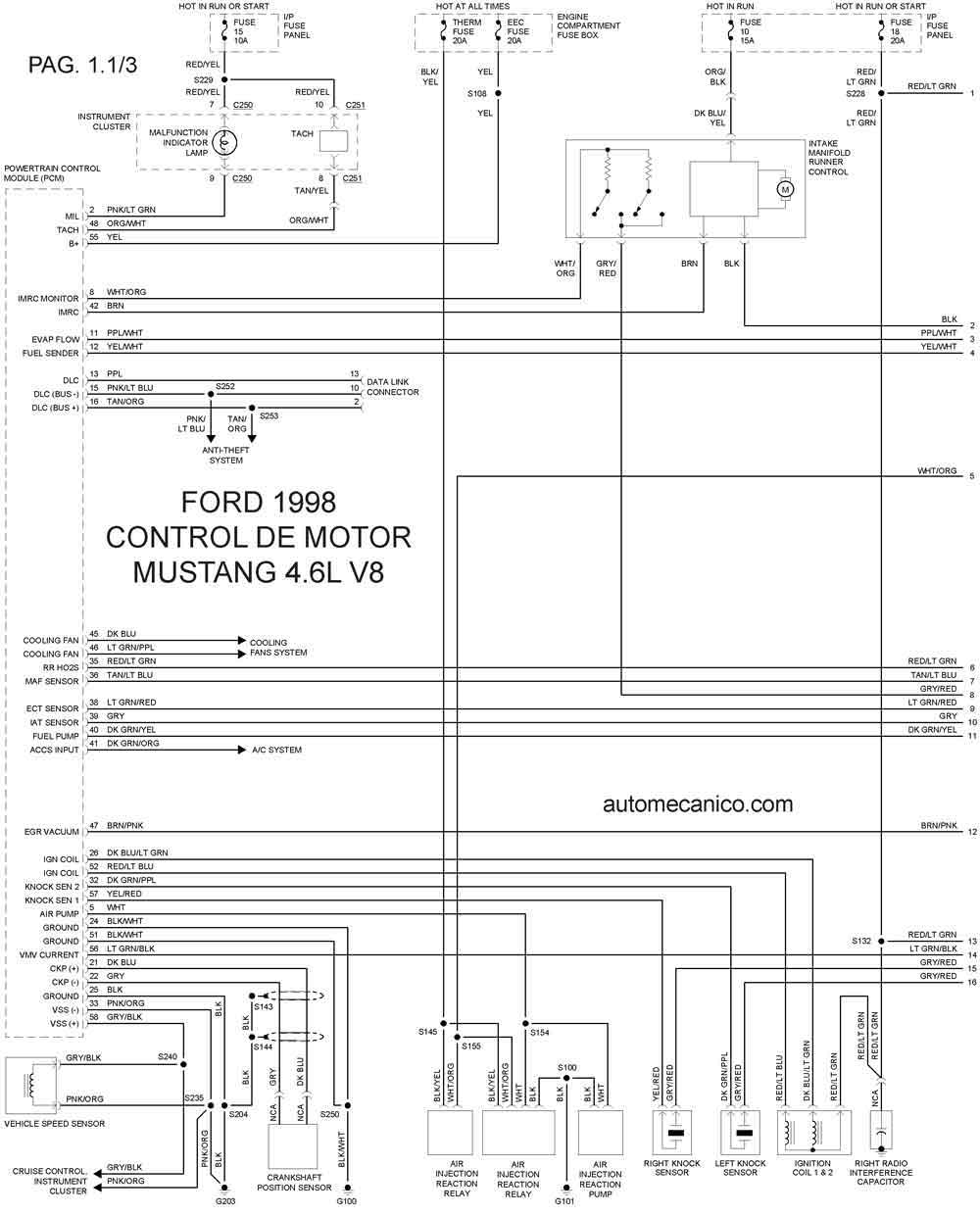

1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 1/6

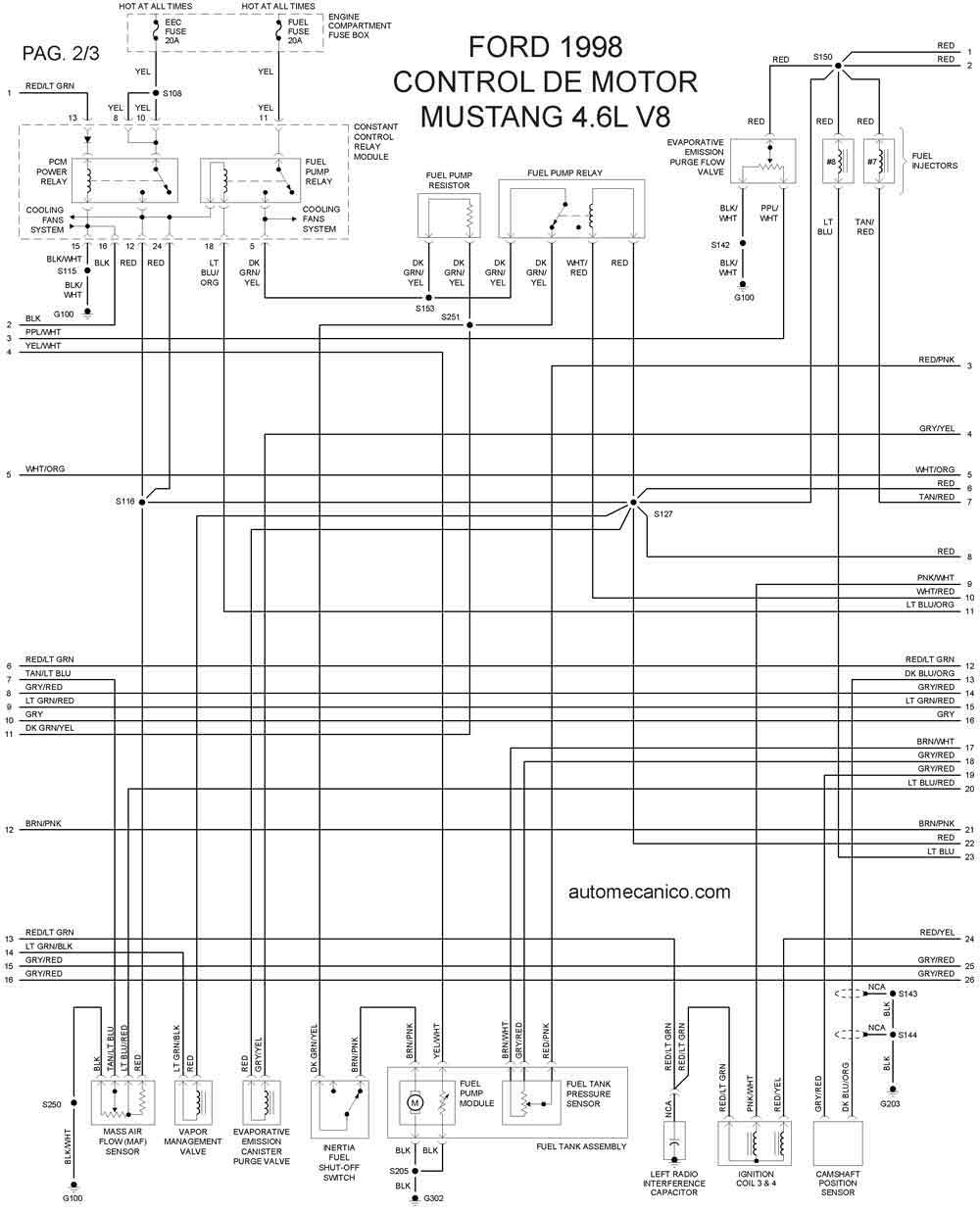

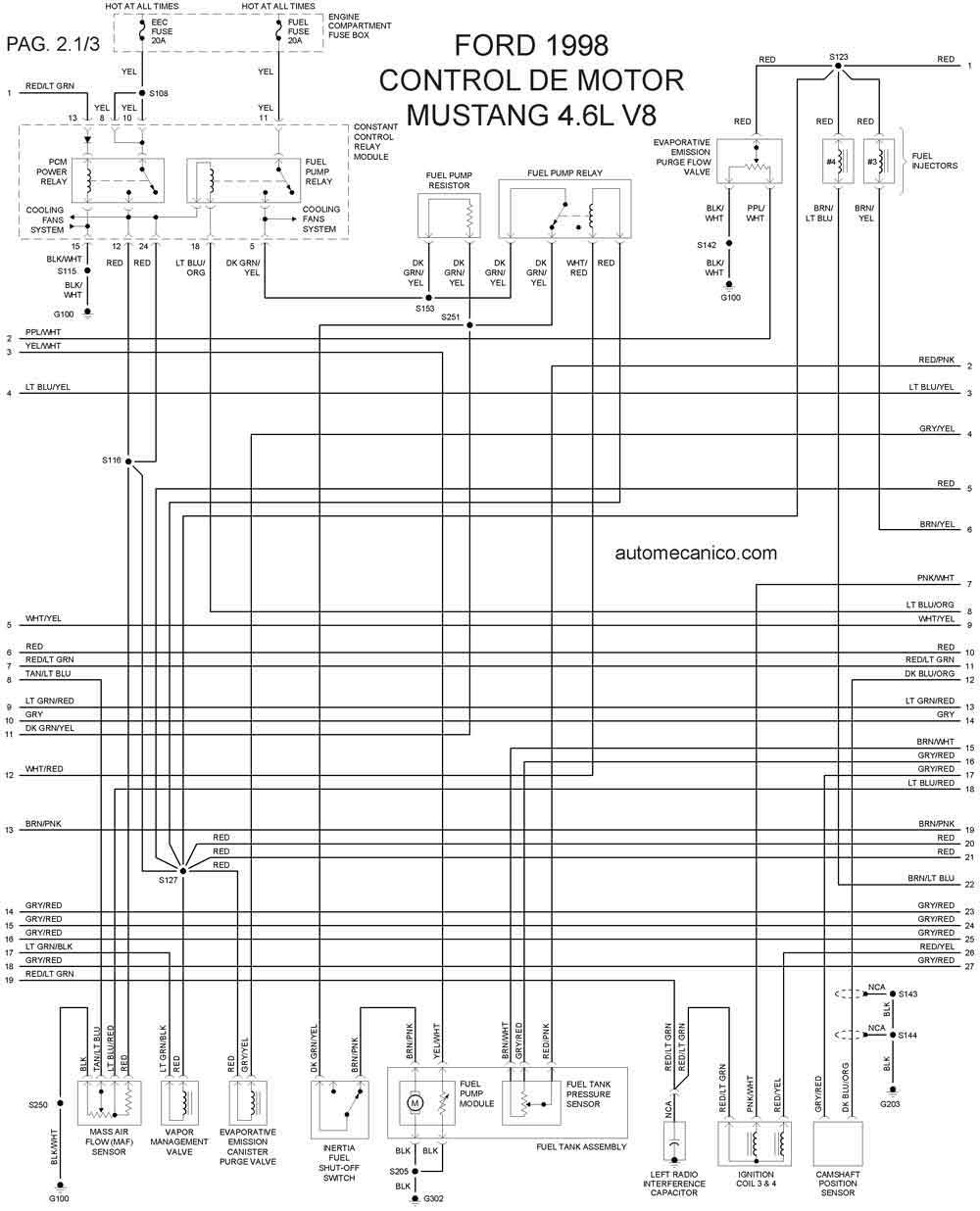

1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 2/6
1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 3/6
1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 4/6
1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 5/6
1998 MUSTANG 4.6L V8 CONTROL DEL MOTOR 6/6
