CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - FORD 1998

DIAGRAMAS - FORD: Ranger - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / FORD: Ranger - 1998 -
Año FORD RANGER 2.5L 4 CIL 1998
1998 RANGER 2.5L 4 CIL CONTROL DEL MOTOR 1/4
1998 RANGER 2.5L 4 CIL CONTROL DEL MOTOR 2/4
1998 RANGER 2.5L 4 CIL CONTROL DEL MOTOR 3/4
1998 RANGER 2.5L 4 CIL CONTROL DEL MOTOR 4/4
Año FORD RANGER 3.0L V6 CIL 1998
1998 RANGER 3.0L V6 CONTROL DEL MOTOR 1/4

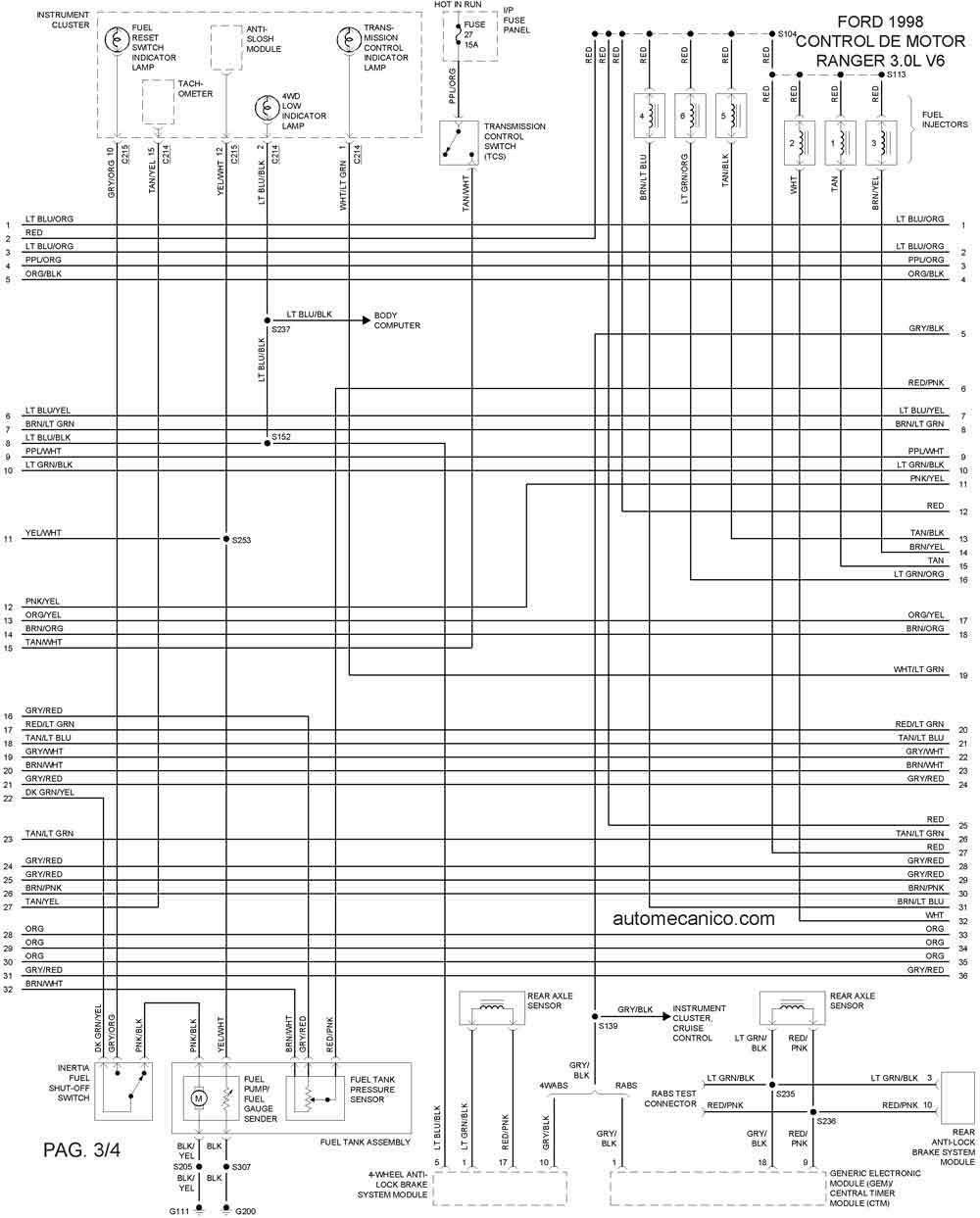

1998 RANGER 3.0L V6 CONTROL DEL MOTOR 2/4
