CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - FORD 1998

DIAGRAMAS - FORD: Taurus, Windstar - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / FORD: Taurus, Windstar - 1998 -
Año FORD TAURUS 3.0L V6

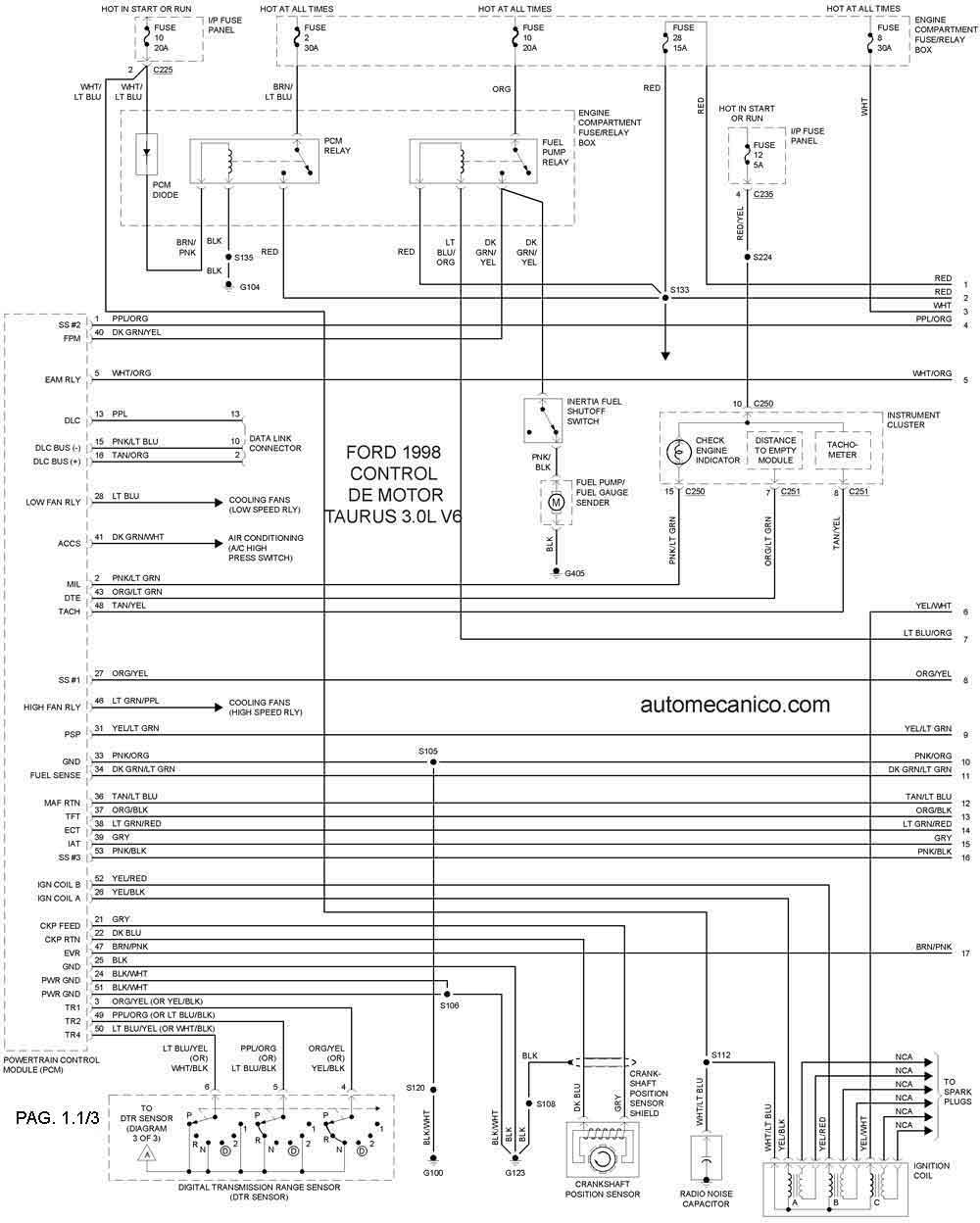

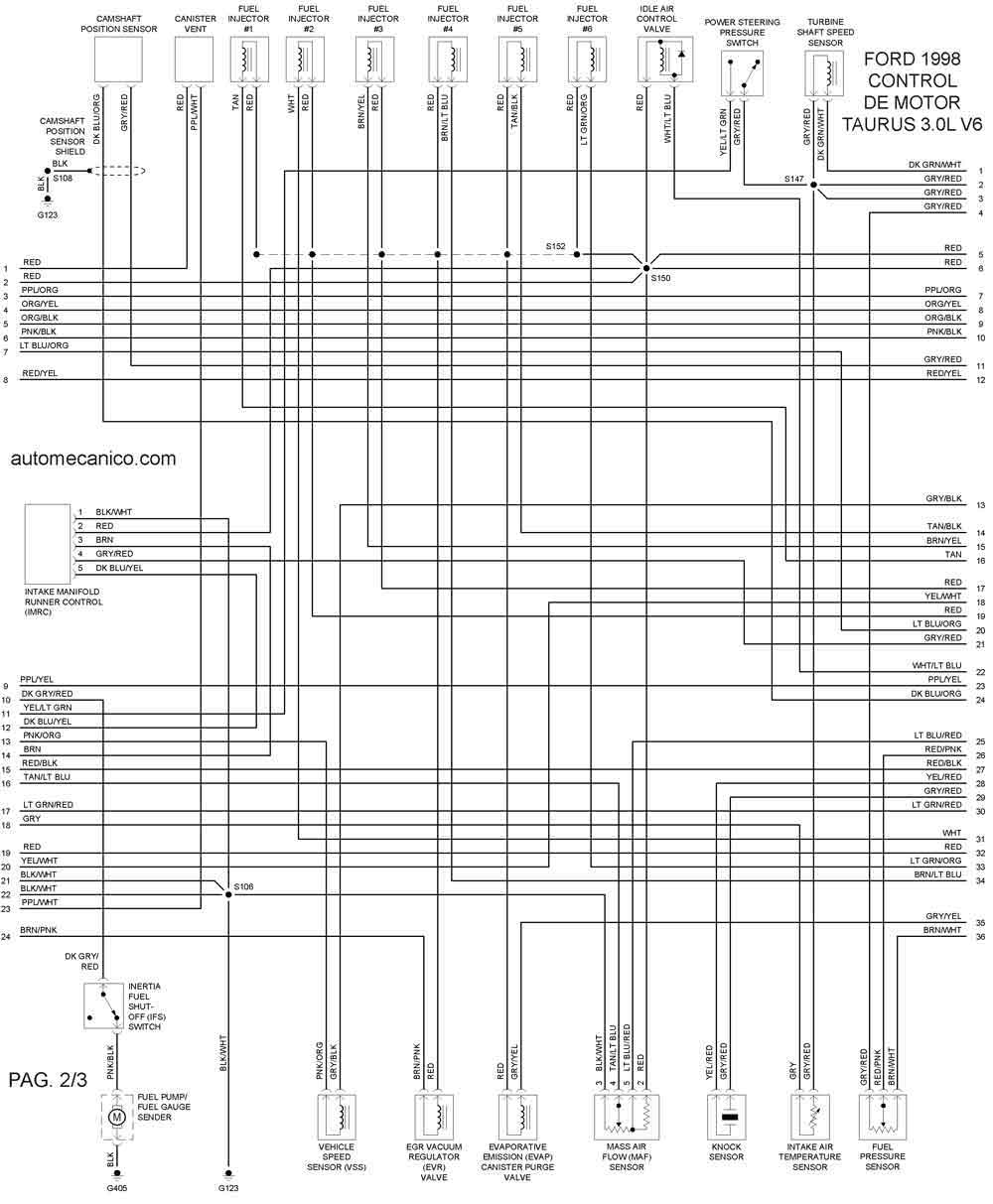

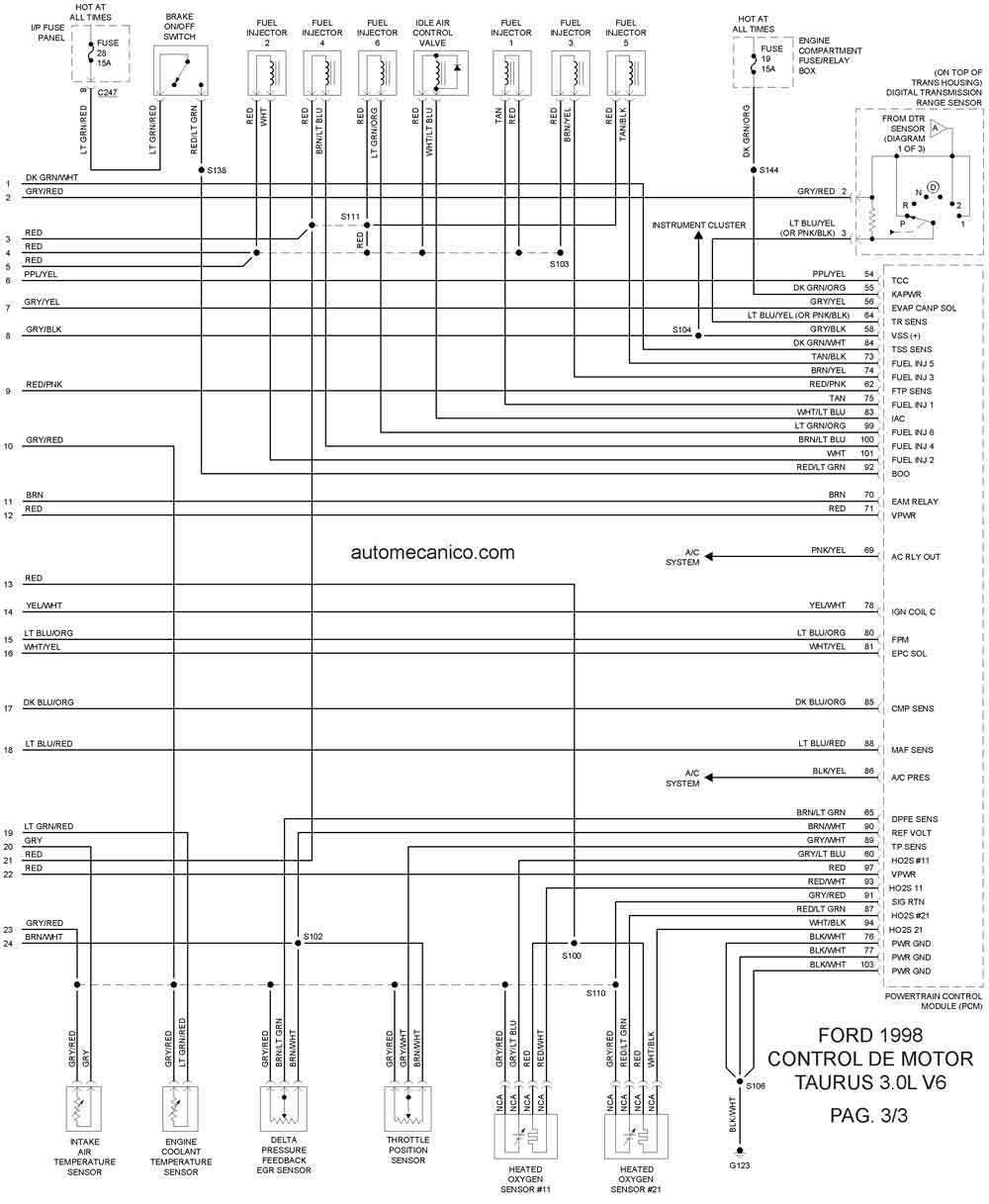

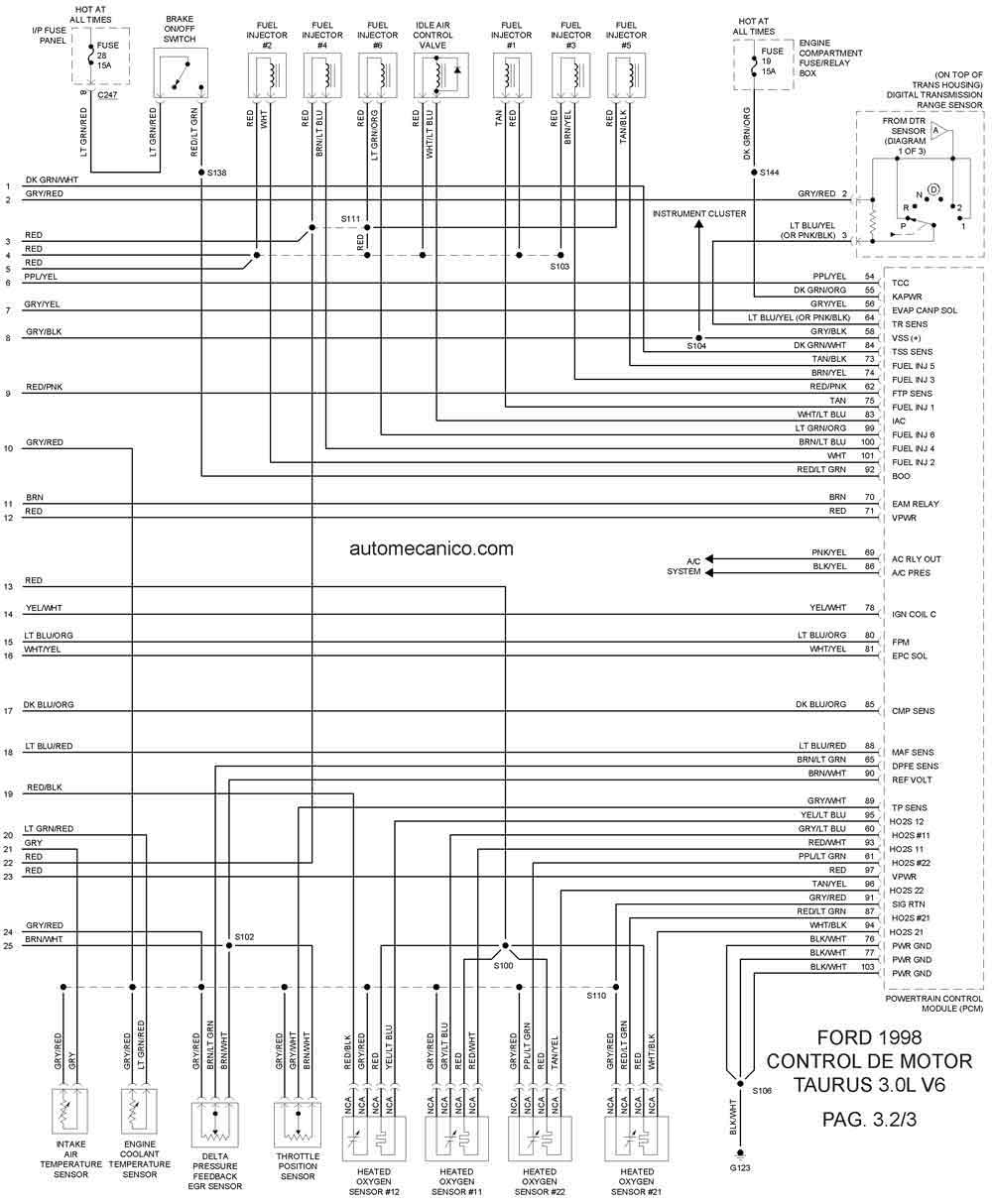

1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 1/9

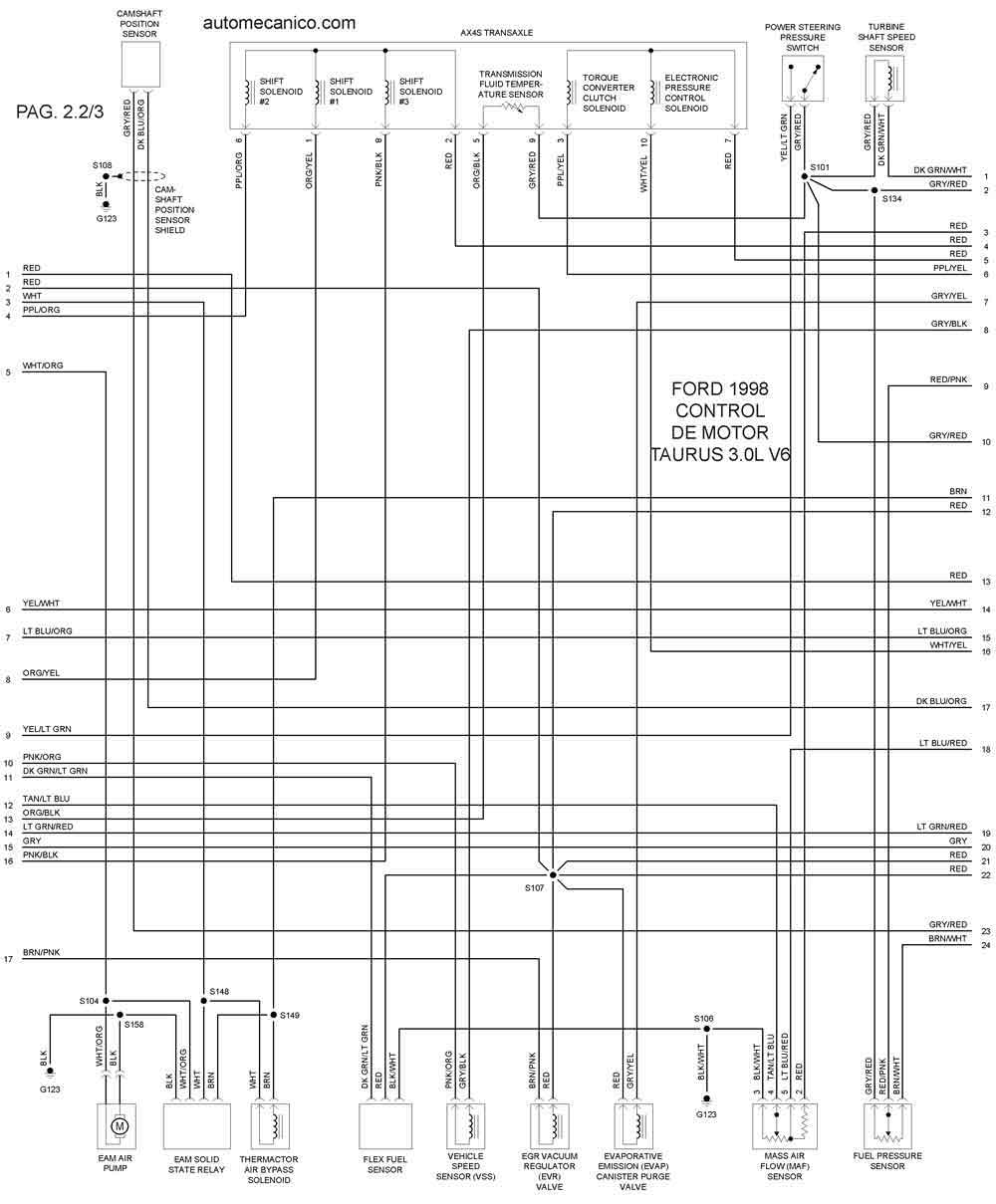

1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 2/9

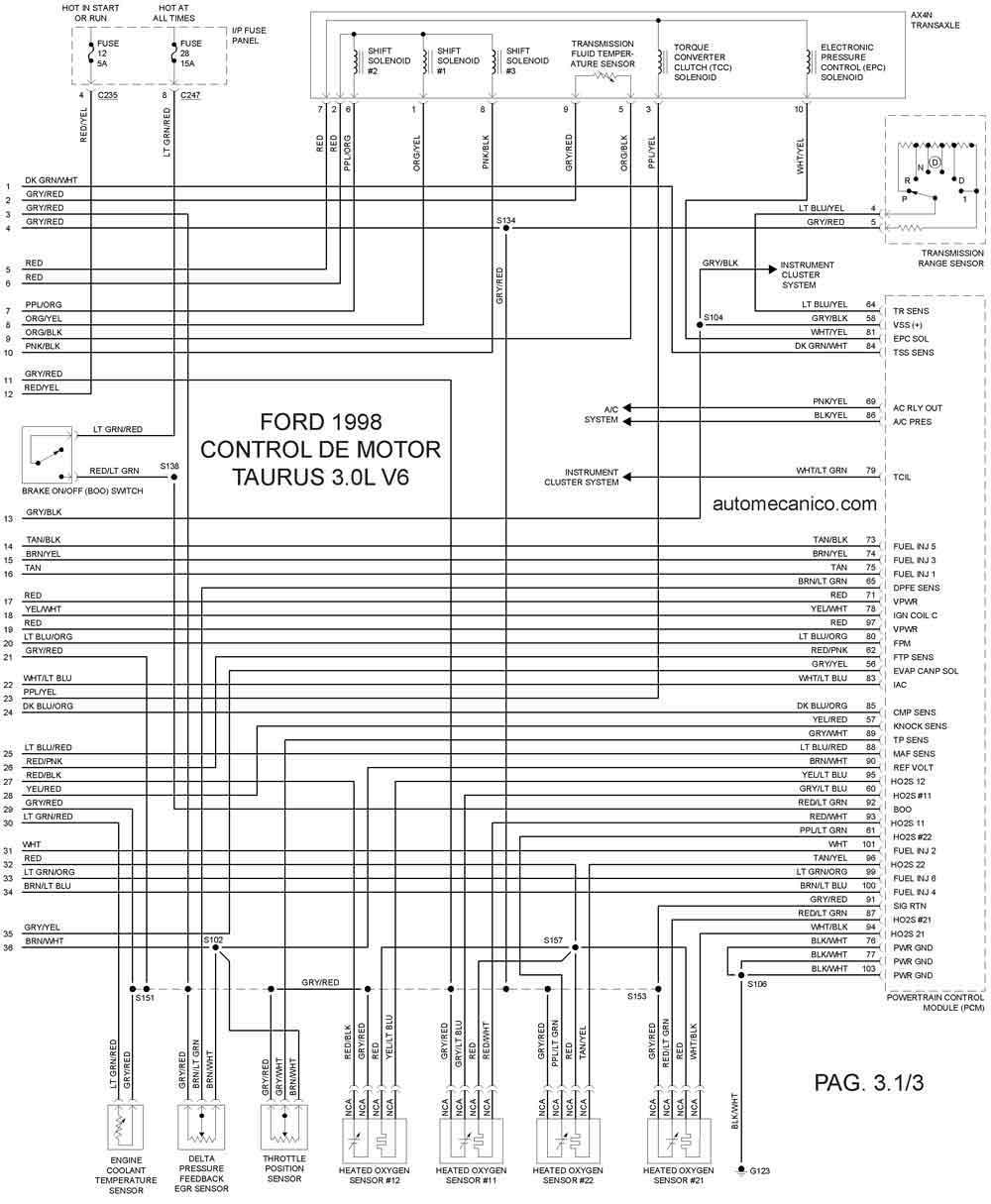

1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 3/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 4/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 5/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 6/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 7/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 8/9
1998 TAURUS 3.0L V6 CONTROL DEL MOTOR 9/9
Año FORD TAURUS 3.4L V8

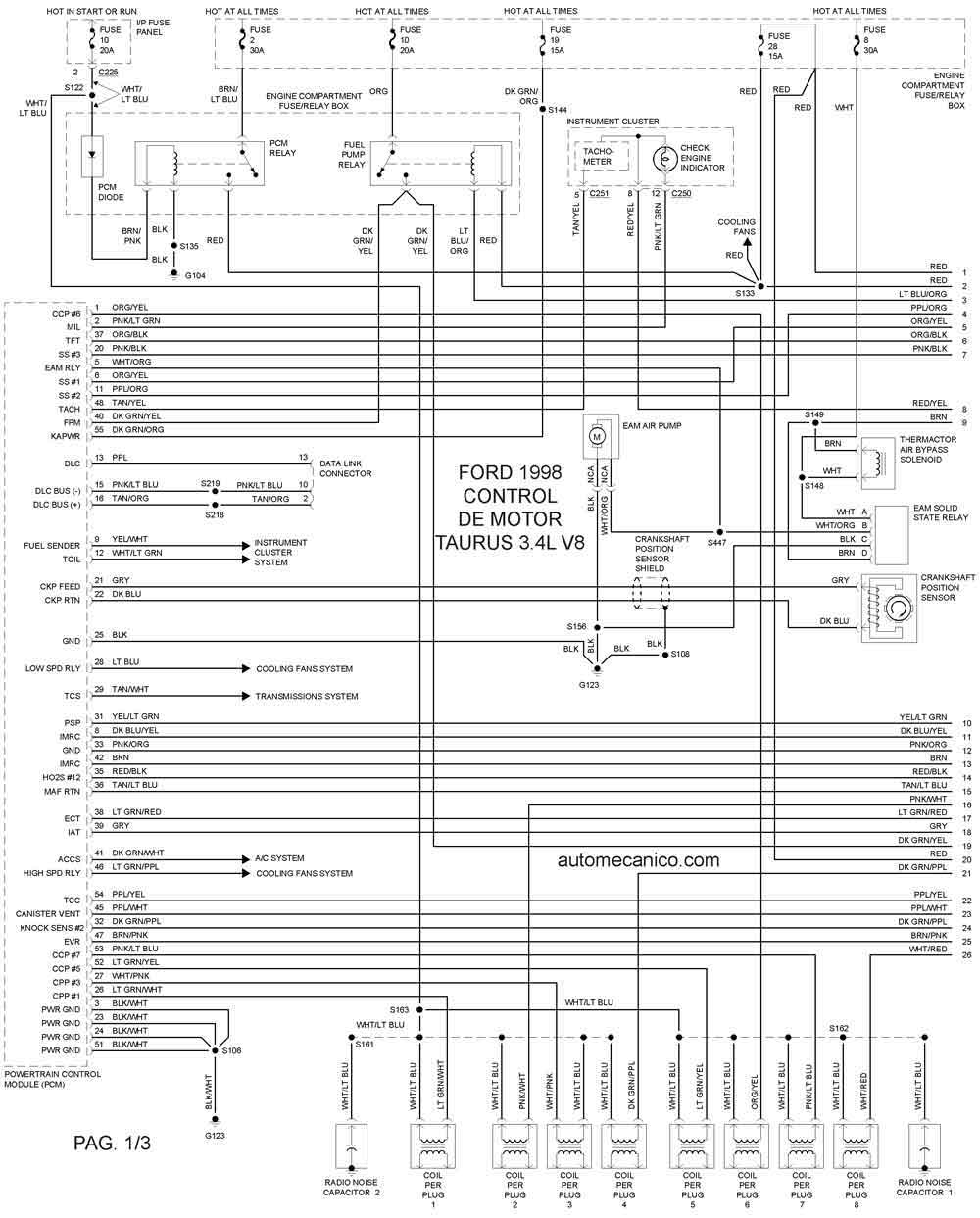

1998 TAURUS 3.4L V8 CONTROL DEL MOTOR 1/3

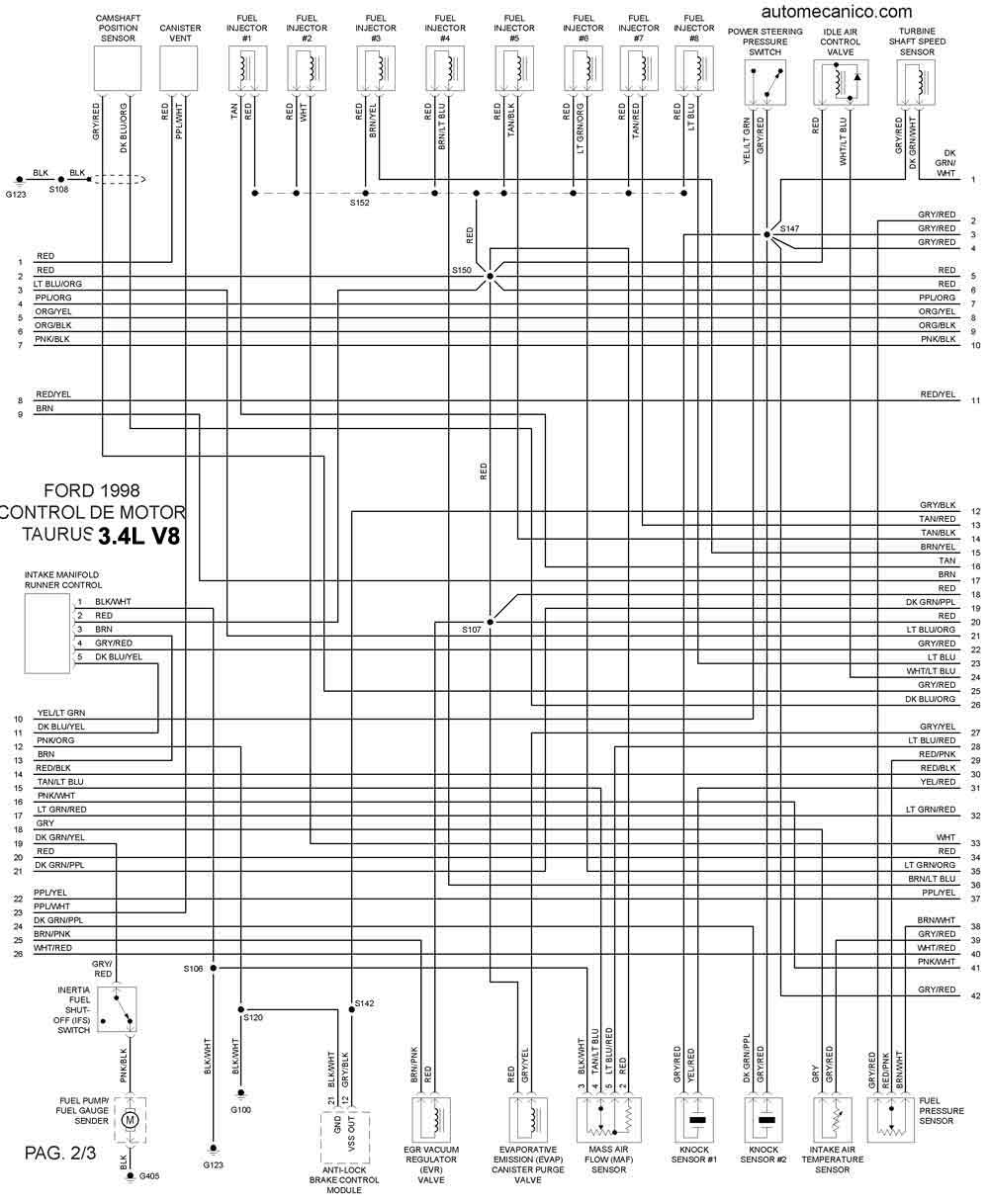

1998 TAURUS 3.4L V8 CONTROL DEL MOTOR 2/3

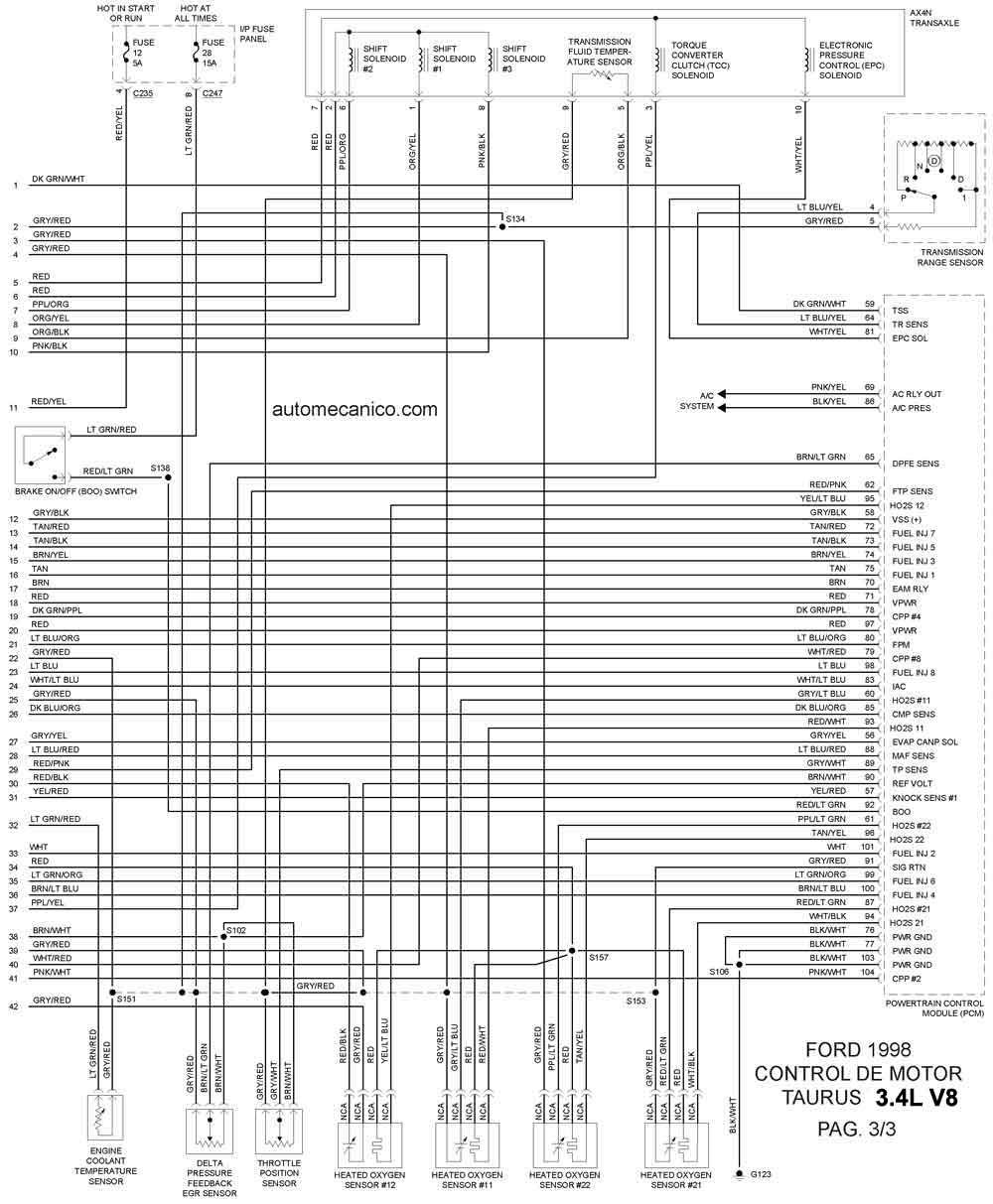

1998 TAURUS 3.4L V8 CONTROL DEL MOTOR 3/3
Año FORD WINDSTAR 3.0L V6
1998 WINDSTAR 3.0L V6 CONTROL DEL MOTOR 1/4
1998 WINDSTAR 3.0L V6 CONTROL DEL MOTOR 2/4

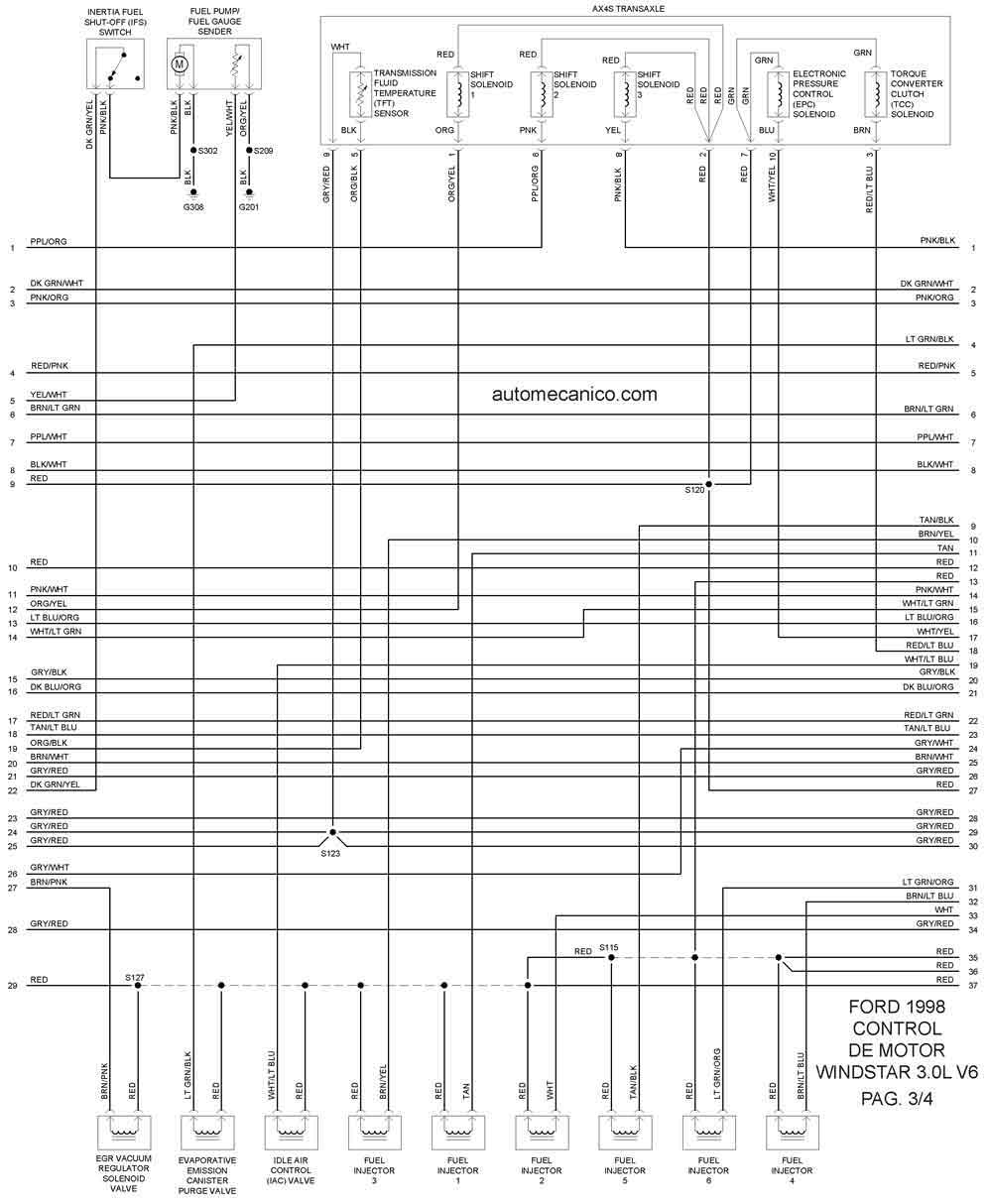

1998 WINDSTAR 3.0L V6 CONTROL DEL MOTOR 3/4
1998 WINDSTAR 3.0L V6 CONTROL DEL MOTOR 4/4
Año FORD WINDSTAR 3.8L V6

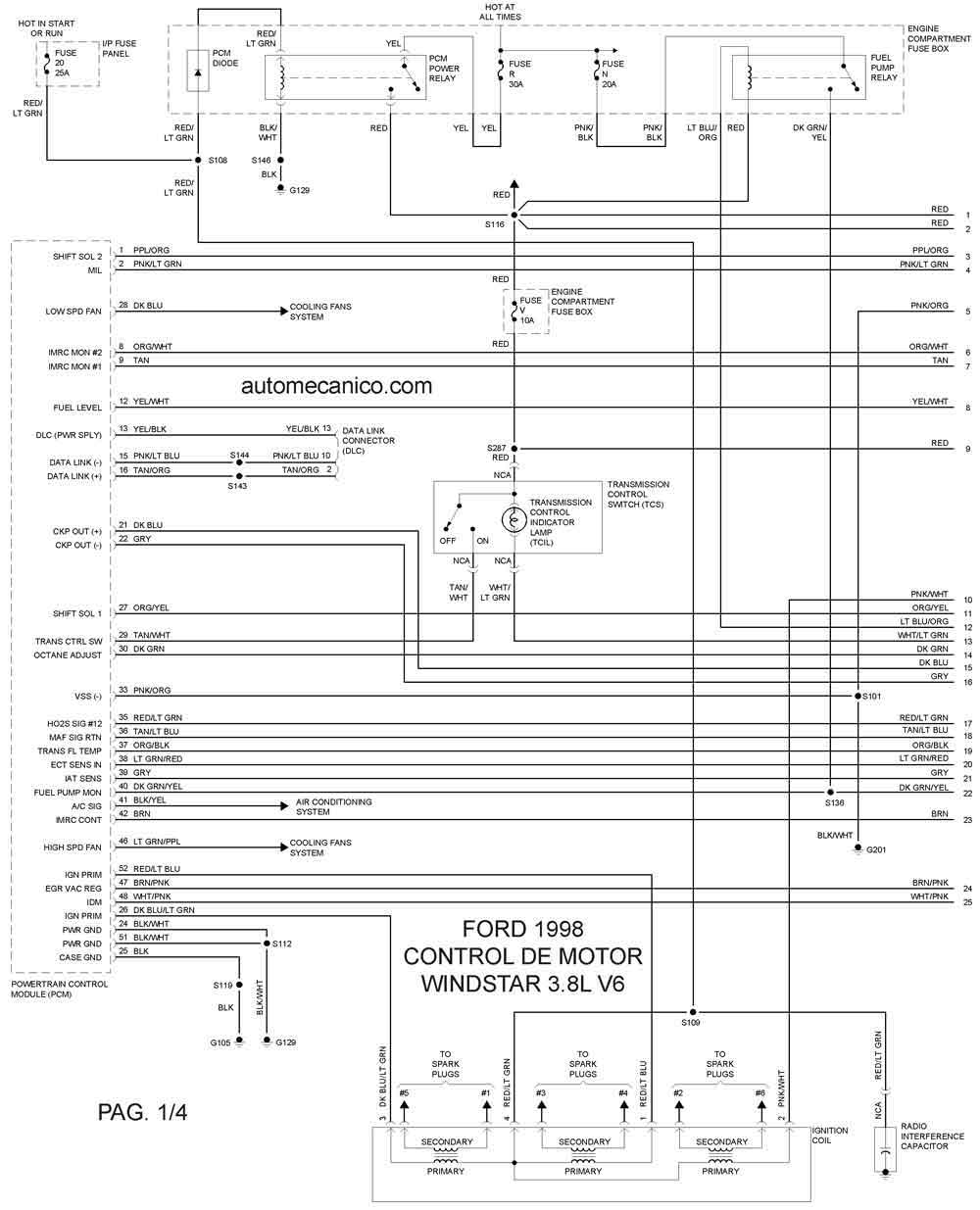

1998 WINDSTAR 3.8L V6 CONTROL DEL MOTOR 1/4
1998 WINDSTAR 3.8L V6 CONTROL DEL MOTOR 2/4

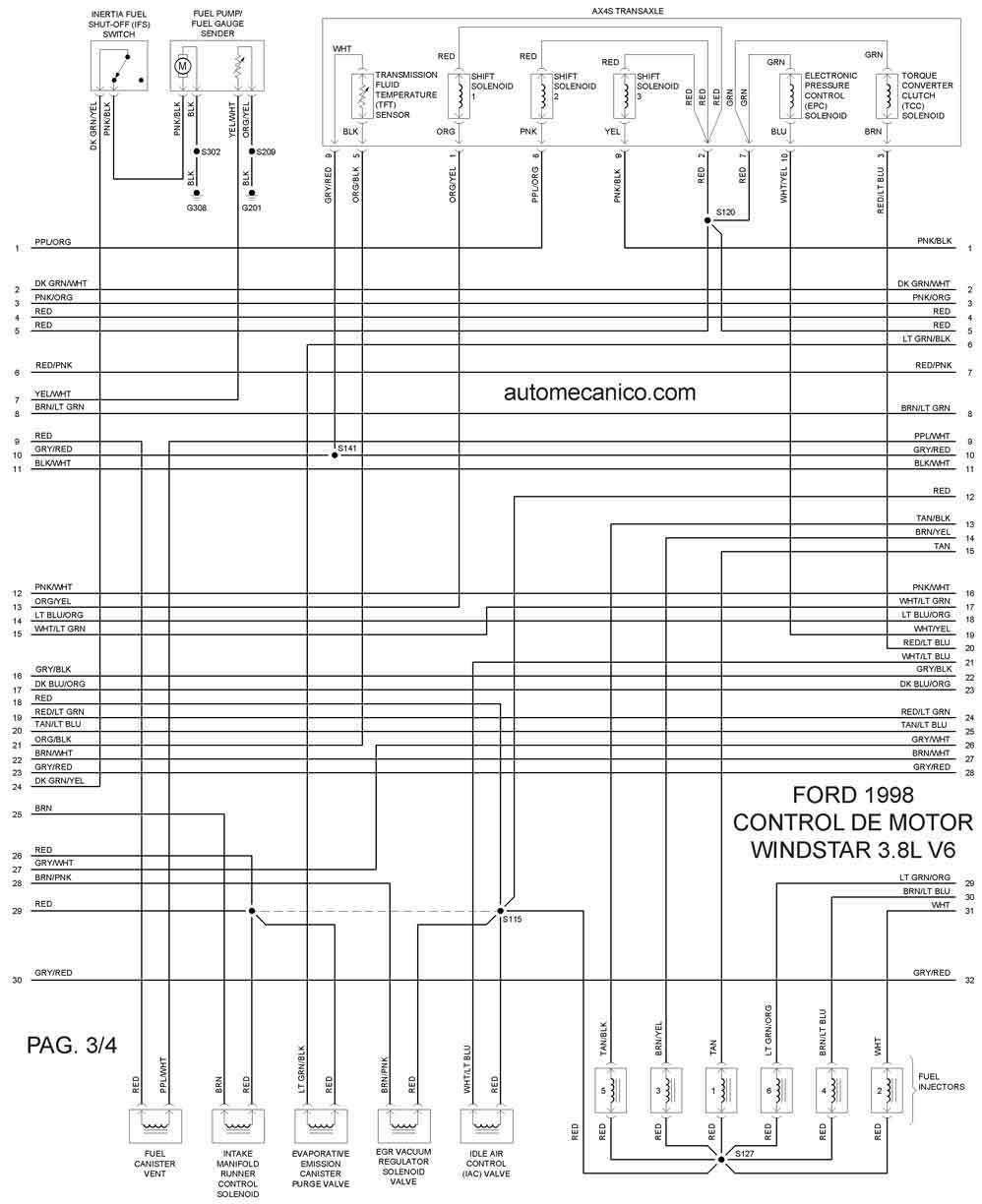

1998 WINDSTAR 3.8L V6 CONTROL DEL MOTOR 3/4
1998 WINDSTAR 3.8L V6 CONTROL DEL MOTOR 4/4
