CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MAZDA 2005

DIAGRAMAS - MAZDA: Mazda6, Miata - 2005 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / MAZDA: Mazda6, Miata - 2005 -
Año MAZDA Mazda6 - 2.3L 4 Cil. California

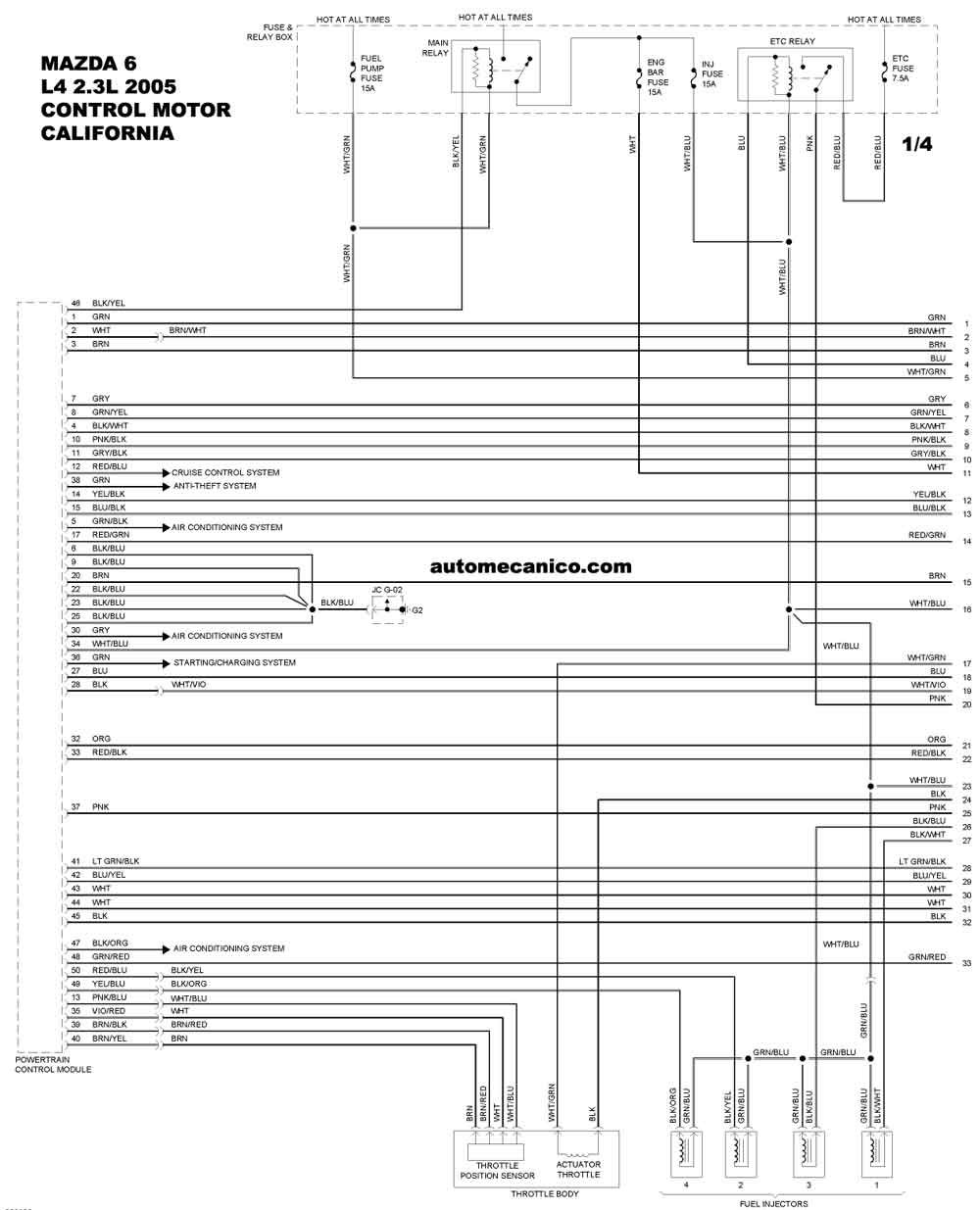

2005 Mazda6 - 2.3L 4 Cil. Calif CONTROL DEL MOTOR 1/4

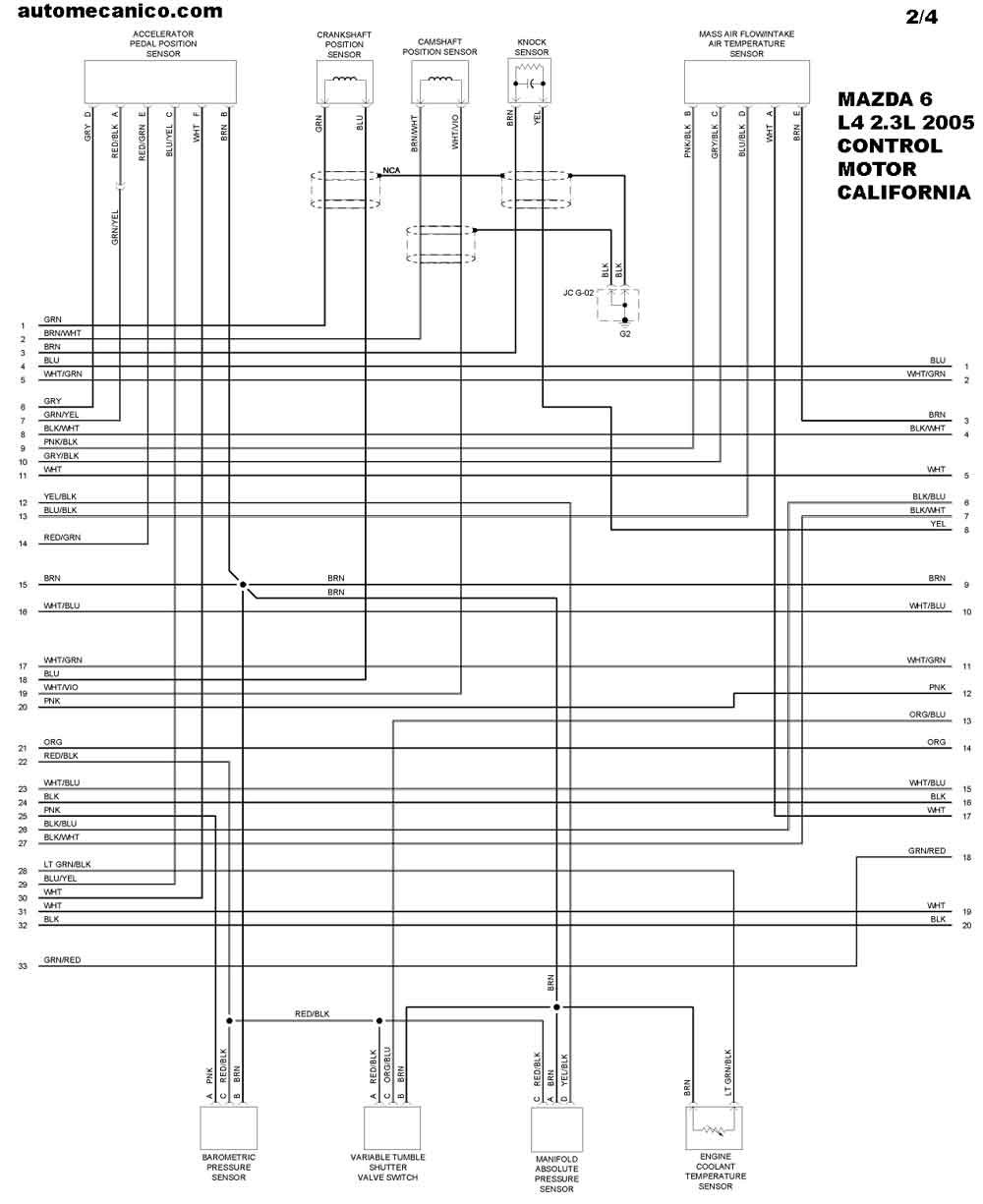

2005 Mazda6 - 2.3L 4 Cil. Calif CONTROL DEL MOTOR 2/4
2005 Mazda6 - 2.3L 4 Cil. Calif CONTROL DEL MOTOR 3/4

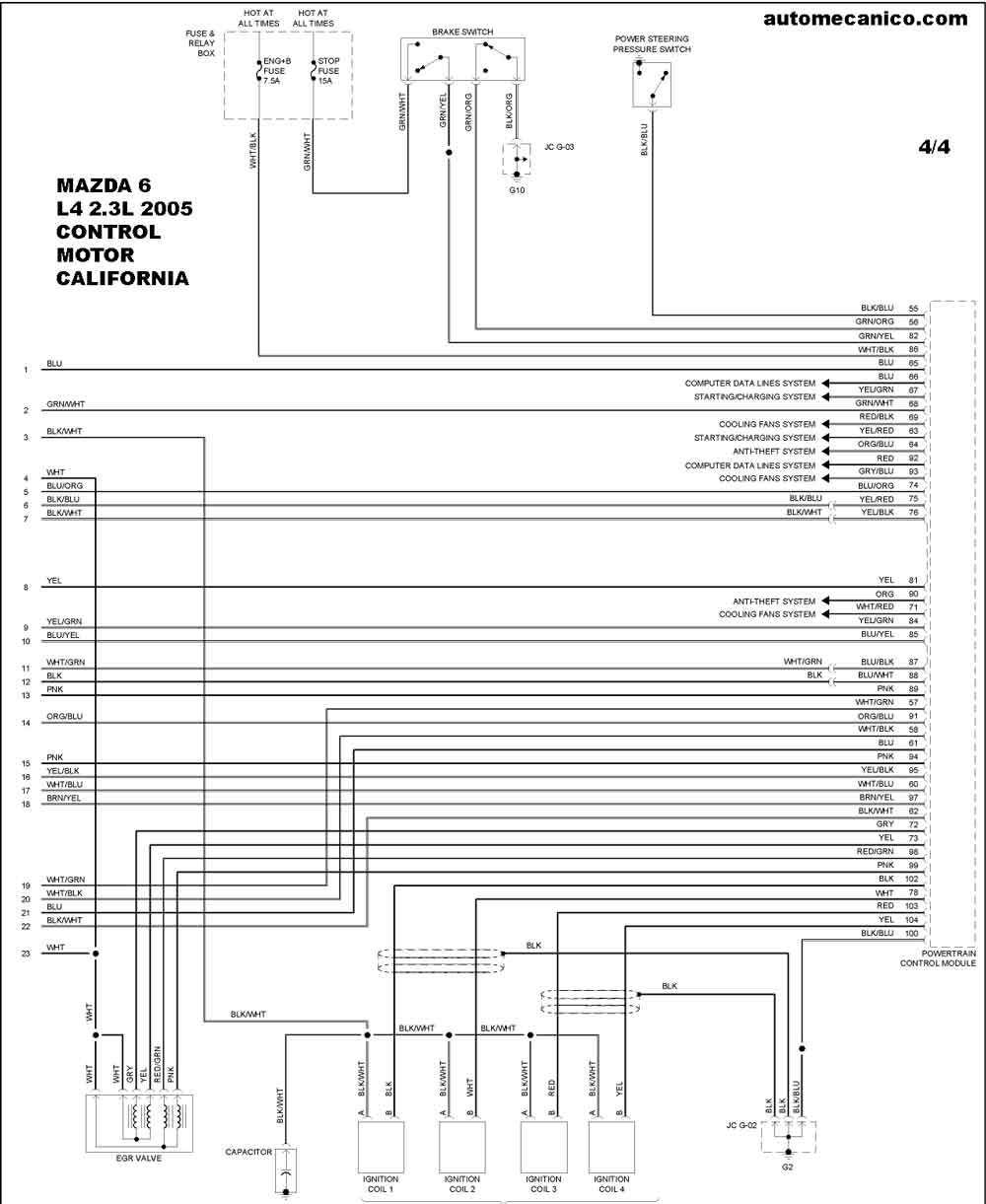

2005 Mazda6 - 2.3L 4 Cil. Calif CONTROL DEL MOTOR 4/4
Año MAZDA Mazda6 - 2.3L 4 Cil. Except Calif.
2005 Mazda6 - 2.3L 4 Cil. CONTROL DEL MOTOR 1/4

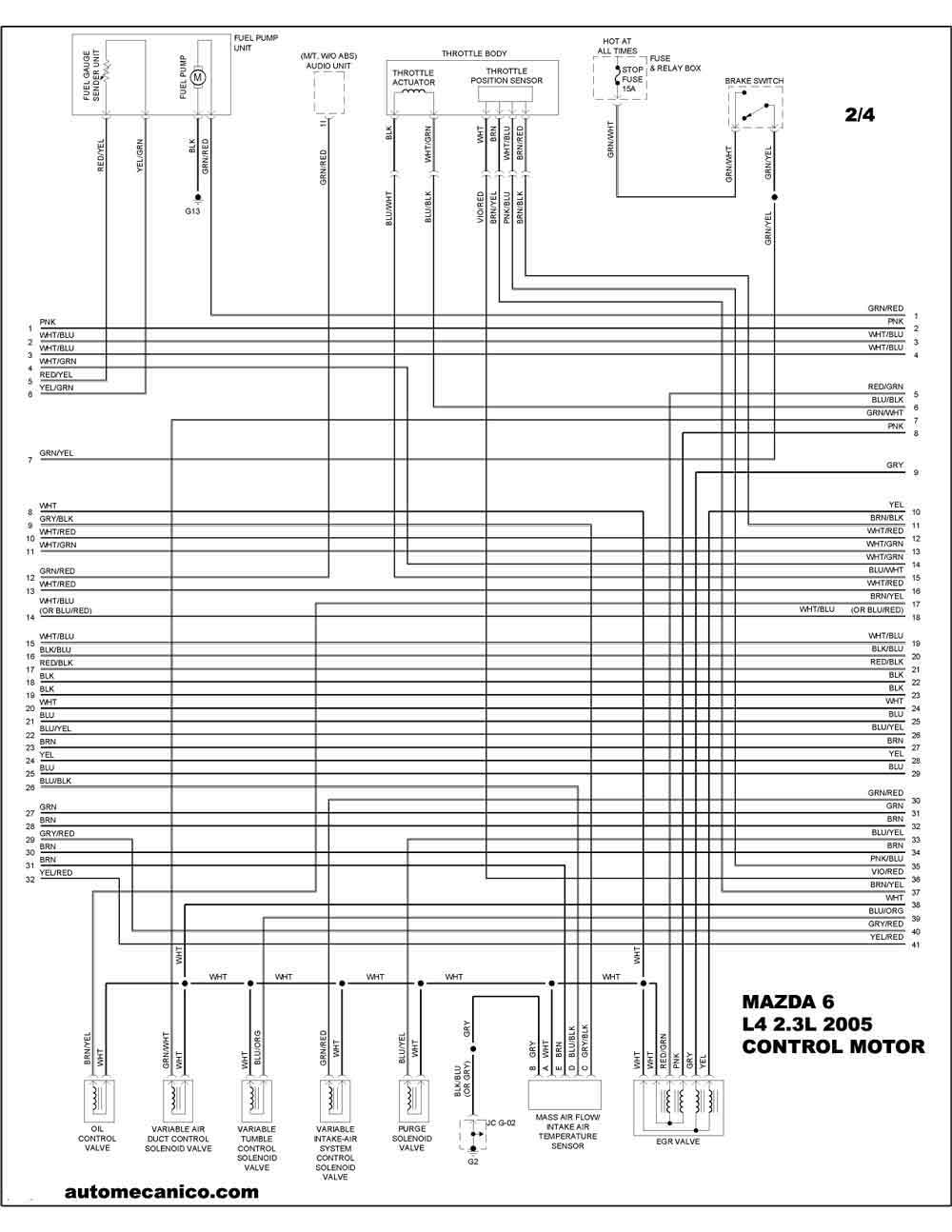

2005 Mazda6 - 2.3L 4 Cil. CONTROL DEL MOTOR 2/4

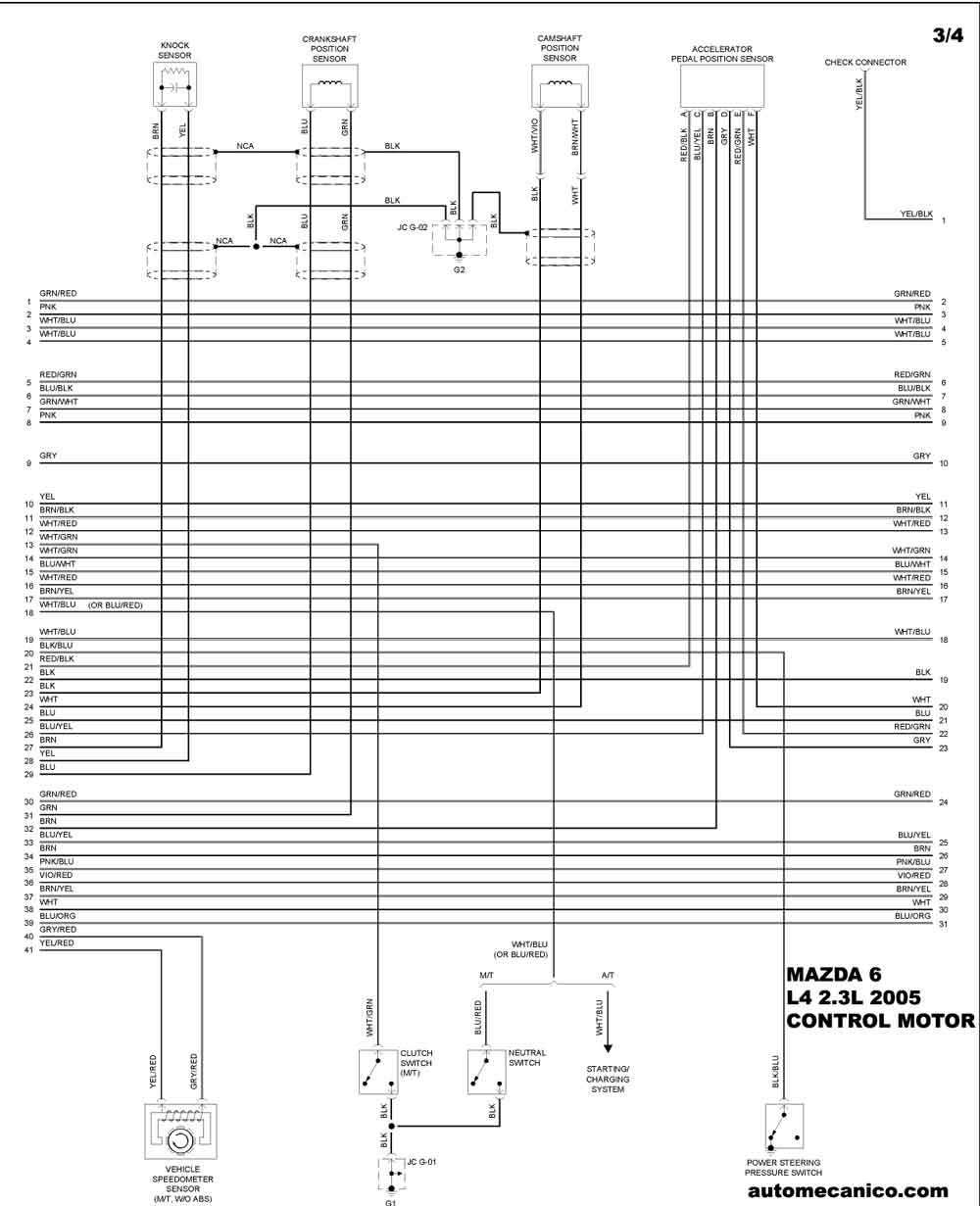

2005 Mazda6 - 2.3L 4 Cil. CONTROL DEL MOTOR 3/4

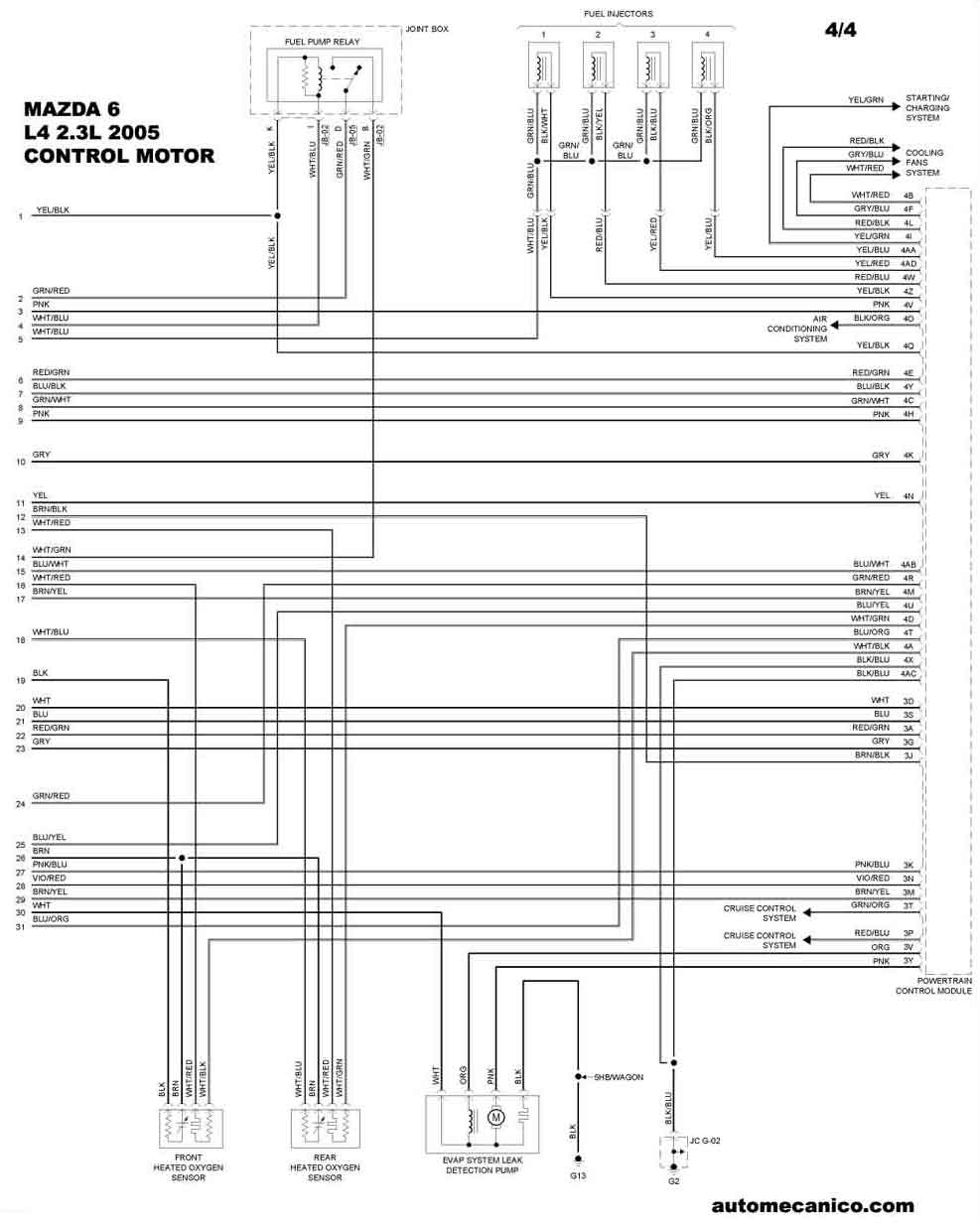

2005 Mazda6 - 2.3L 4 Cil. CONTROL DEL MOTOR 4/4
Año MAZDA Mazda6 - 3.0L - V6
2005 Mazda6 - 3.0L V6. CONTROL DEL MOTOR 1/4
2005 Mazda6 - 3.0L V6. CONTROL DEL MOTOR 2/4
2005 Mazda6 - 3.0L V6. CONTROL DEL MOTOR 3/4
2005 Mazda6 - 3.0L V6. CONTROL DEL MOTOR 4/4
Año MAZDA MIATA 1.8L 4 Cilindros

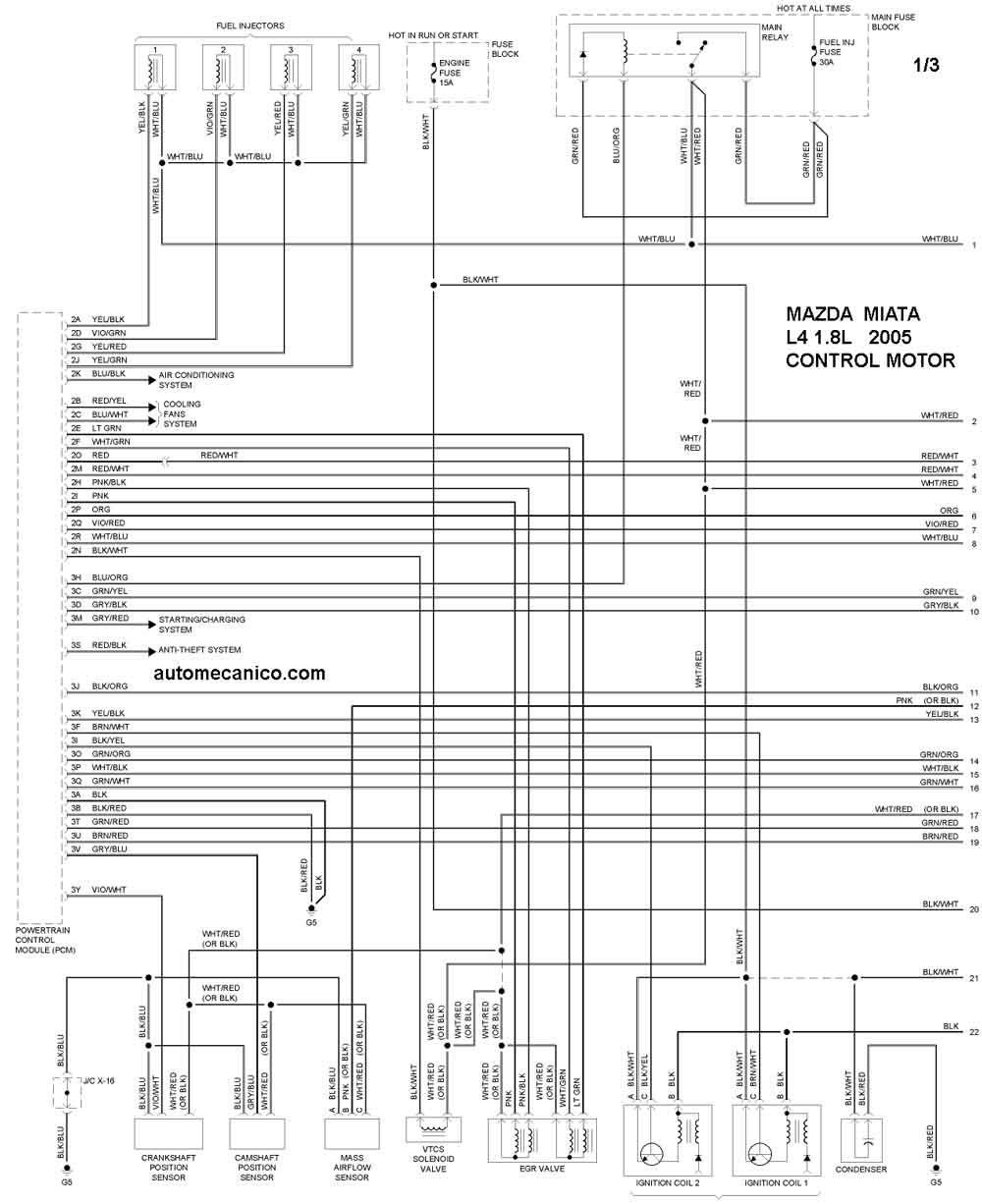

2005 MIATA 1.8L 4 Cil. CONTROL DEL MOTOR 1/3

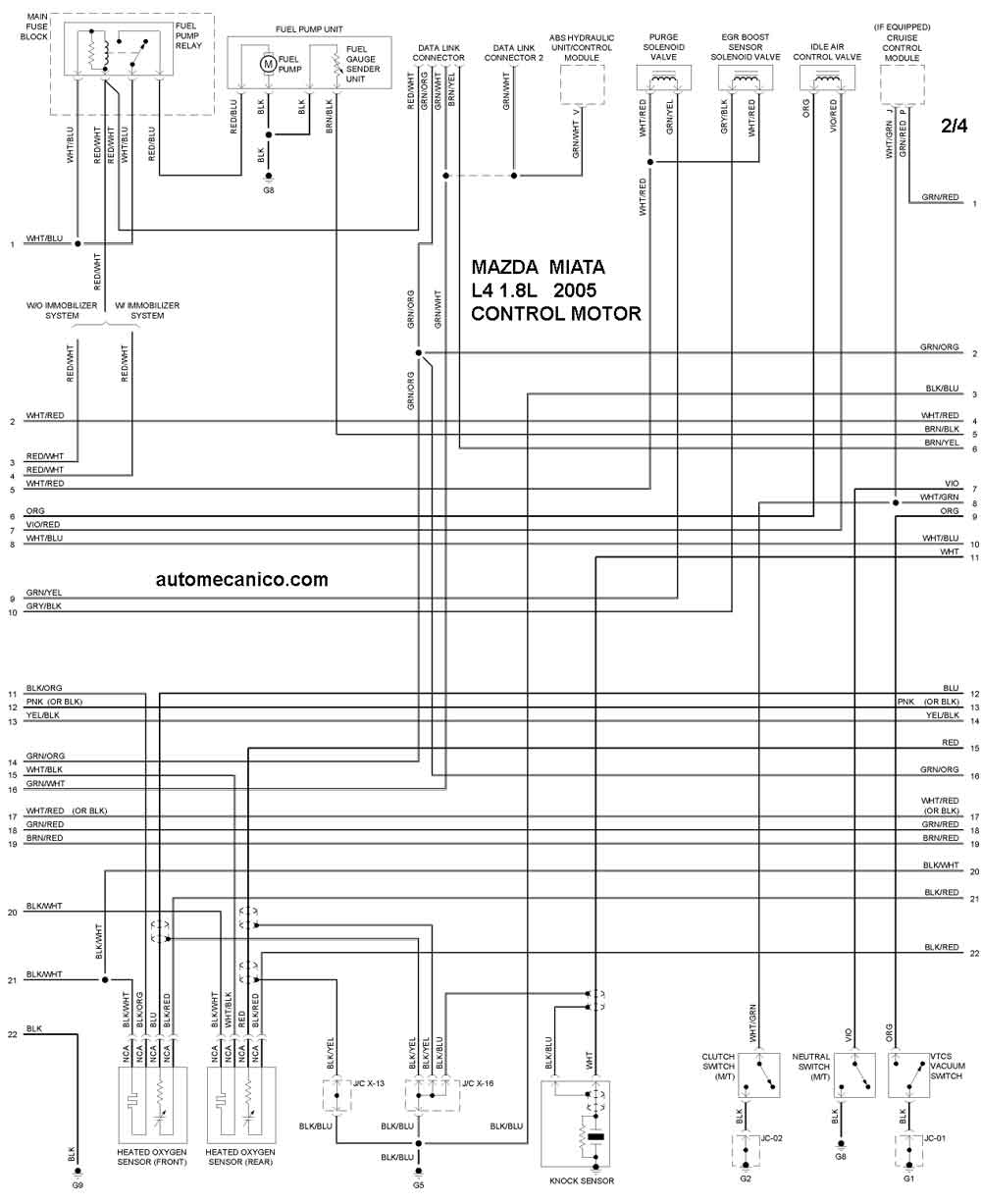

2005 MIATA 1.8L 4 Cil. CONTROL DEL MOTOR 2/3

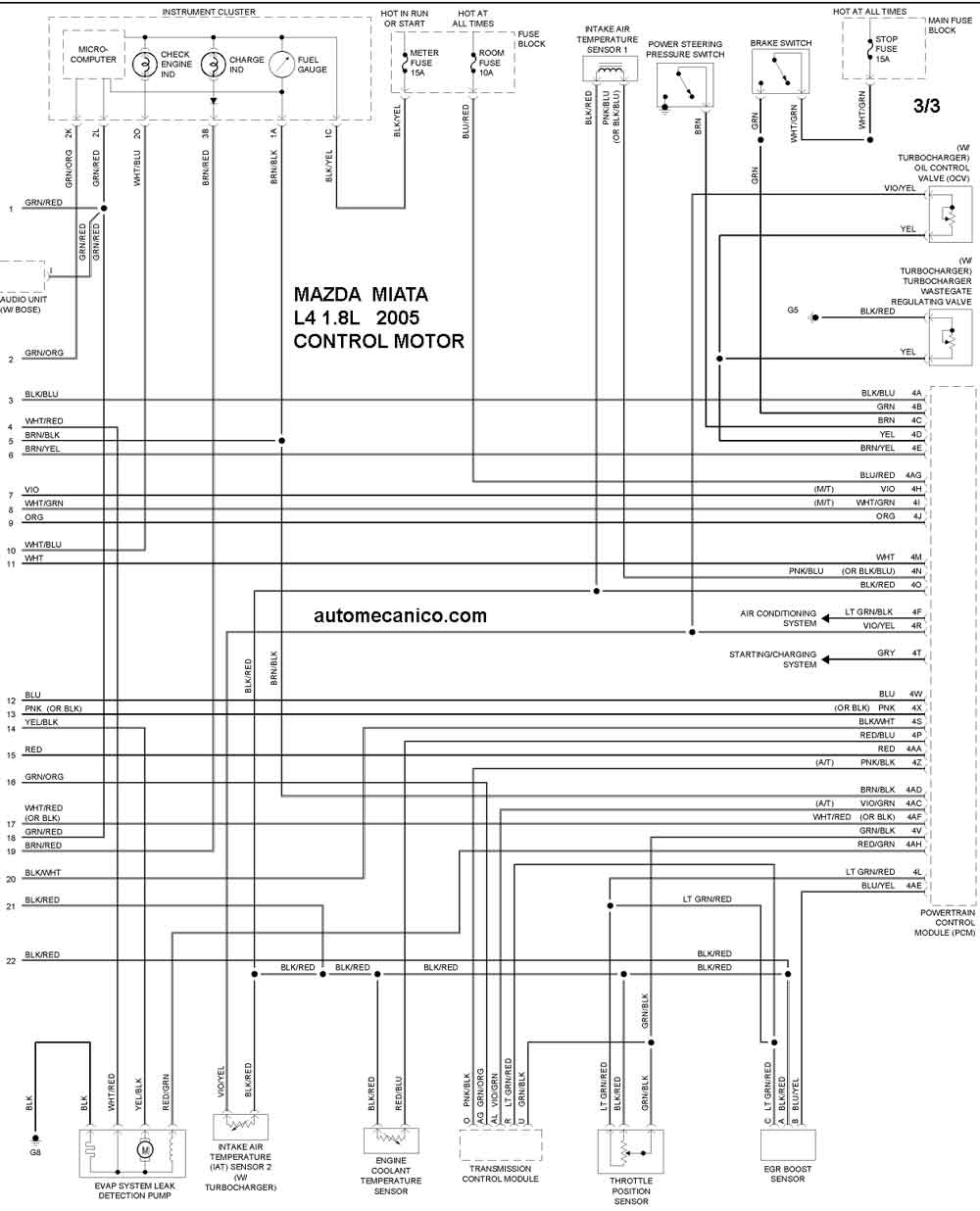

2005 MIATA 1.8L 4 Cil. CONTROL DEL MOTOR 3/3
