CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - VOLKSWAGEN 1998

DIAGRAMAS - VOLKSWAGEN: Beetle, Golf - 2005 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / VOLKSWAGEN: Beetle, Golf - 2005 -
Año VOLKSWAGEN BEETLE 2.0L L4 4 CIL CONV.

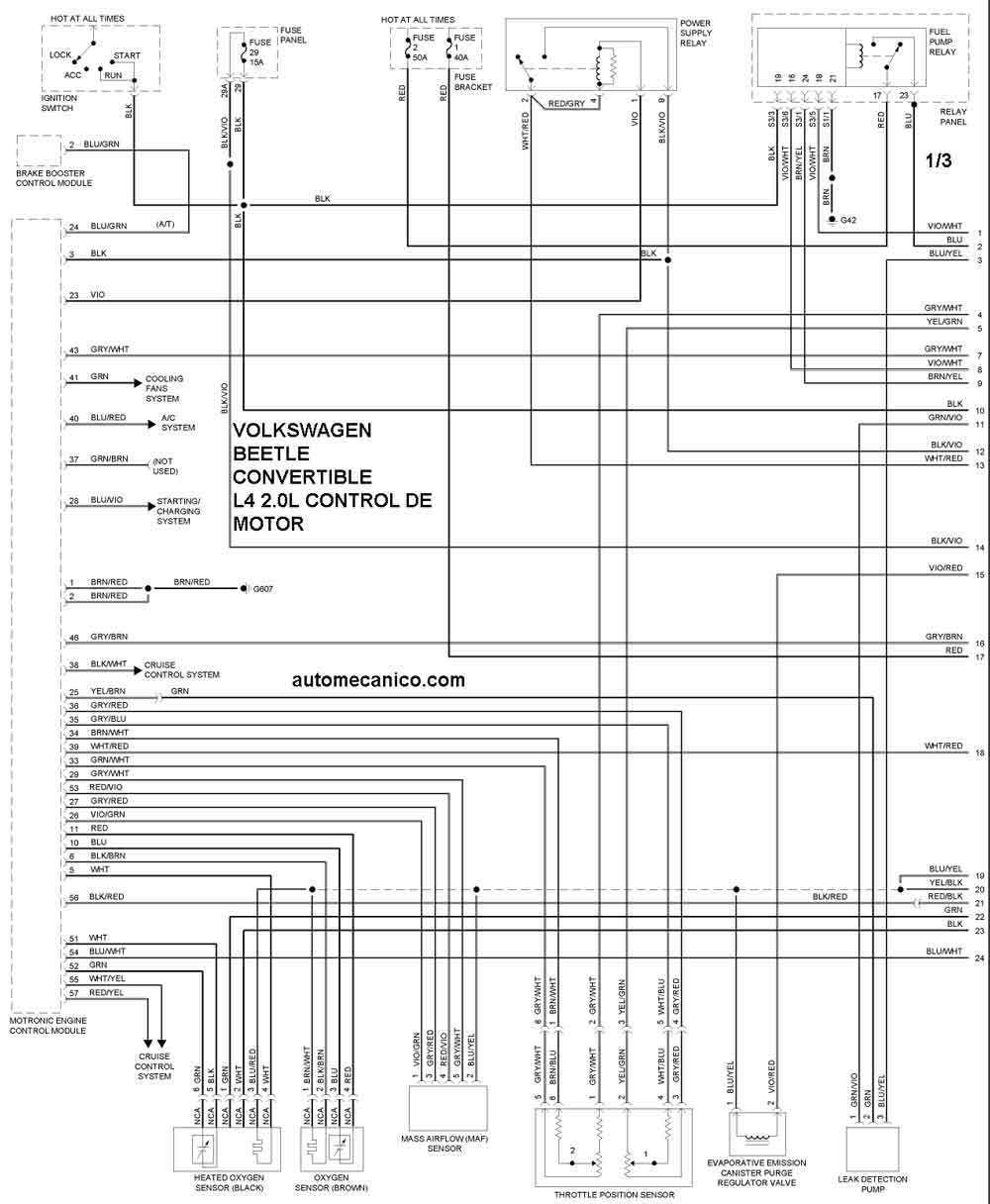

2005 BEETLE CONVERTIBLE 2.0L CONTROL DEL MOTOR 1/3

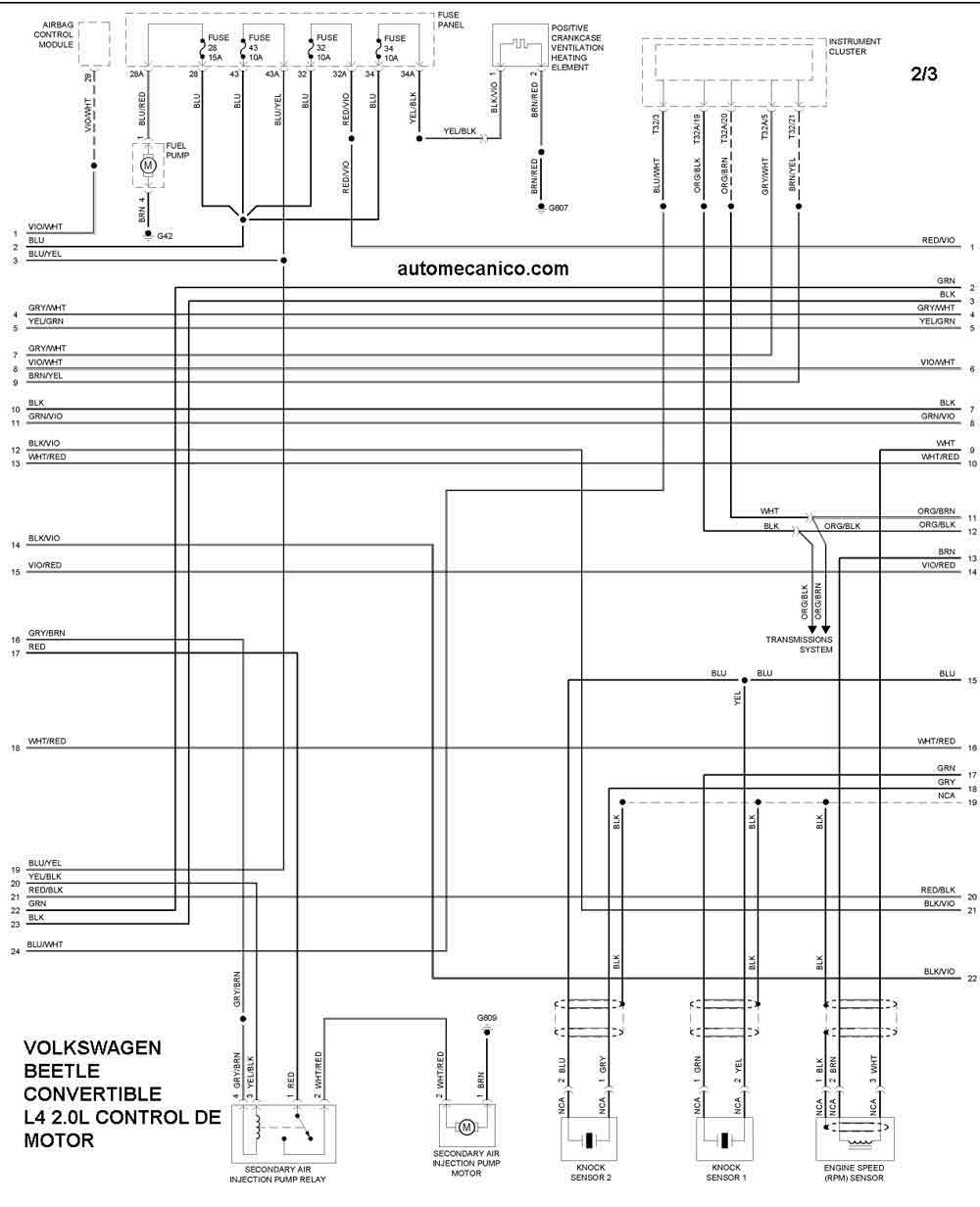

2005 BEETLE CONVERTIBLE 2.0L CONTROL DEL MOTOR 2/3

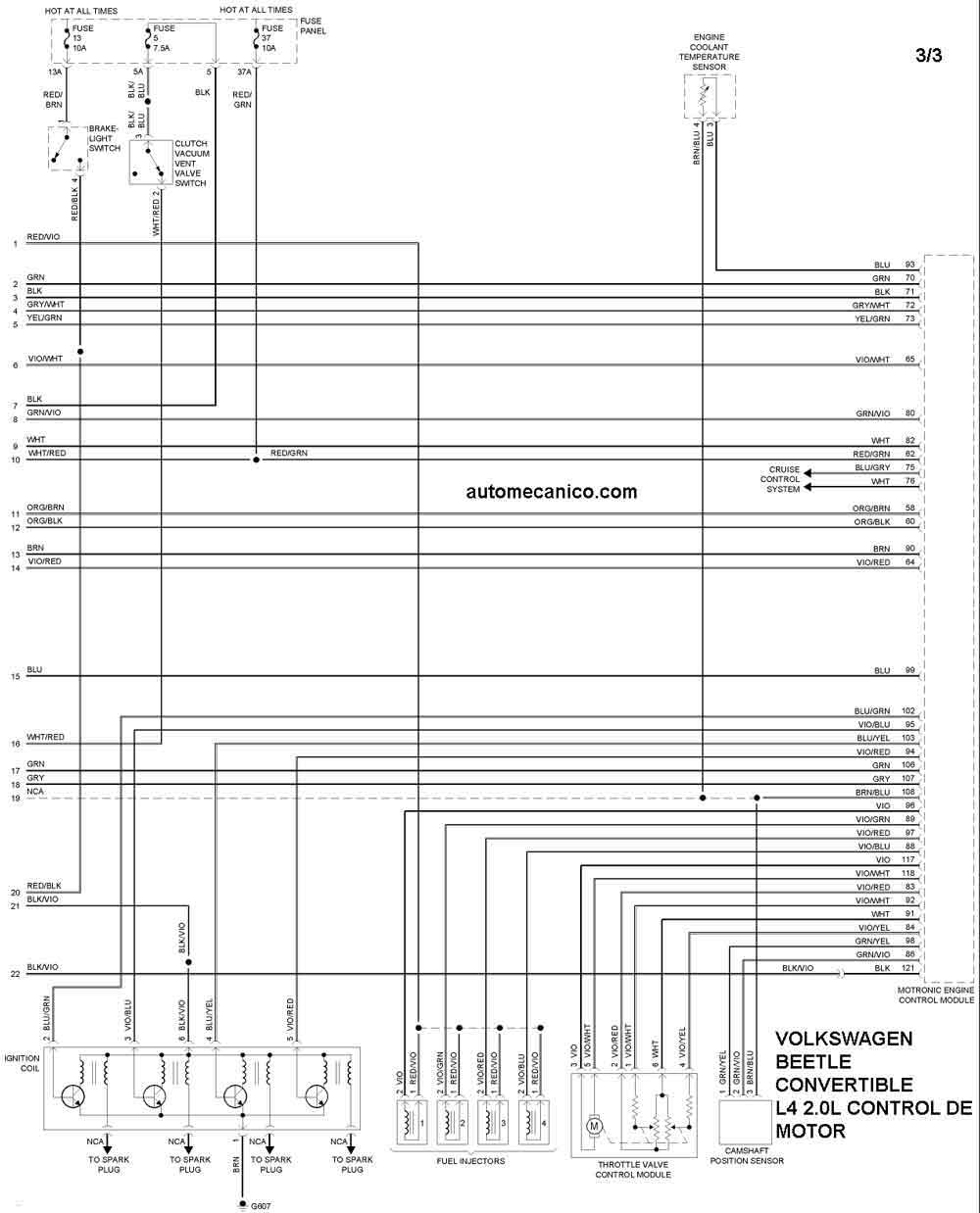

2005 BEETLE CONVERTIBLE 2.0L CONTROL DEL MOTOR 3/3
Año VOLKSWAGEN BEETLE 2.0L L4 4 CIL

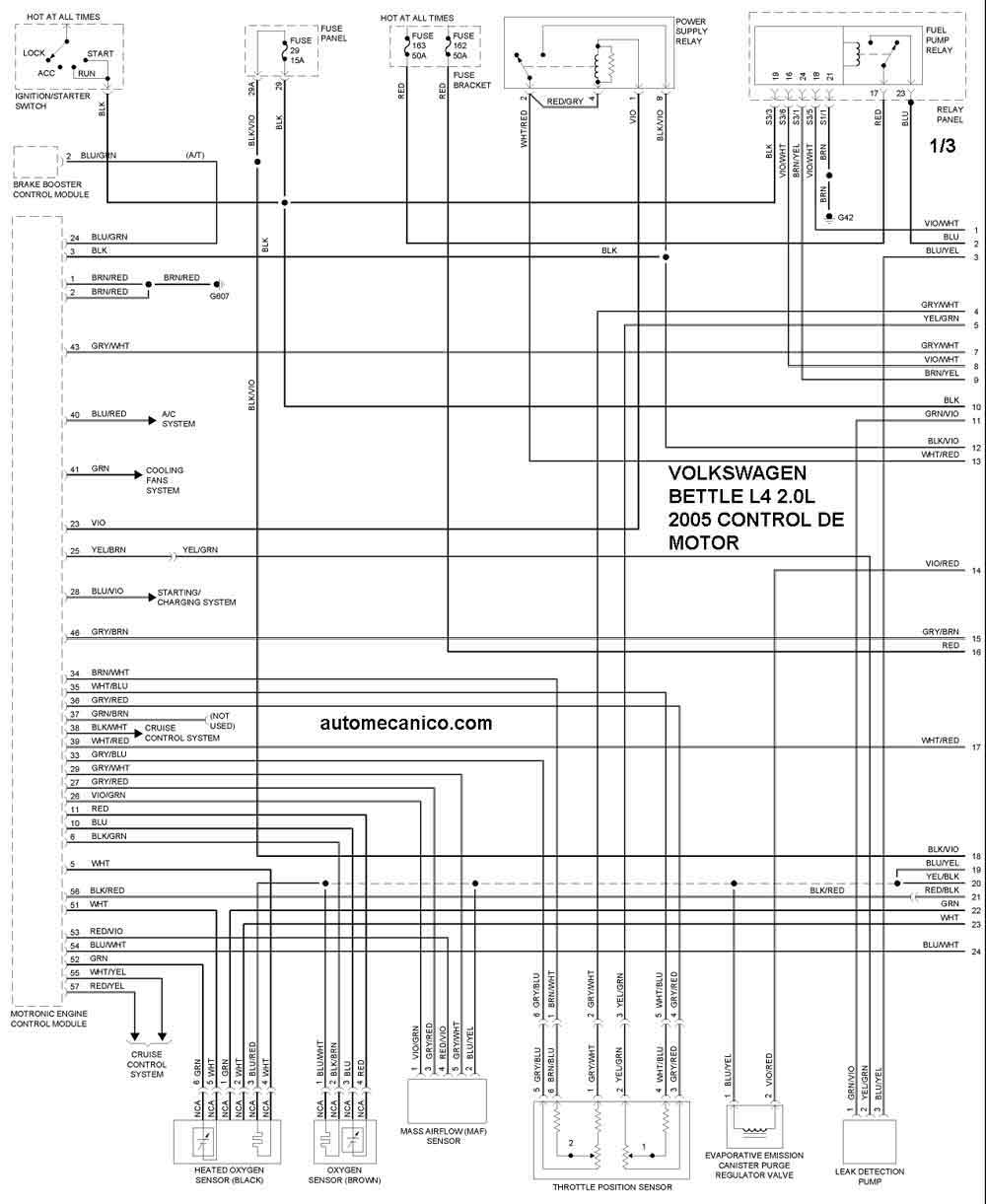

2005 BEETLE 2.0L 4 CIL CONTROL DEL MOTOR 1/3

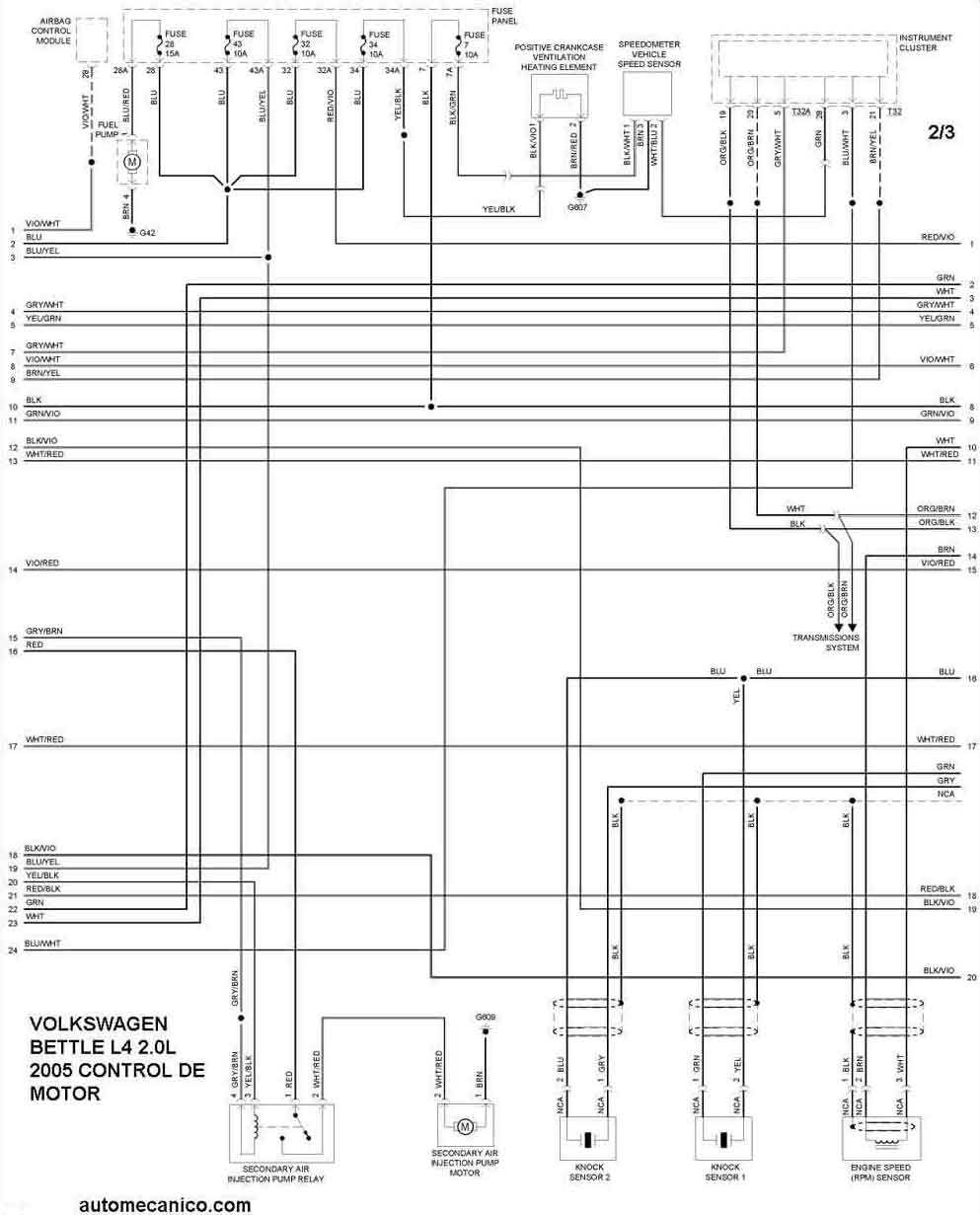

2005 BEETLE 2.0L 4 CIL CONTROL DEL MOTOR 2/3

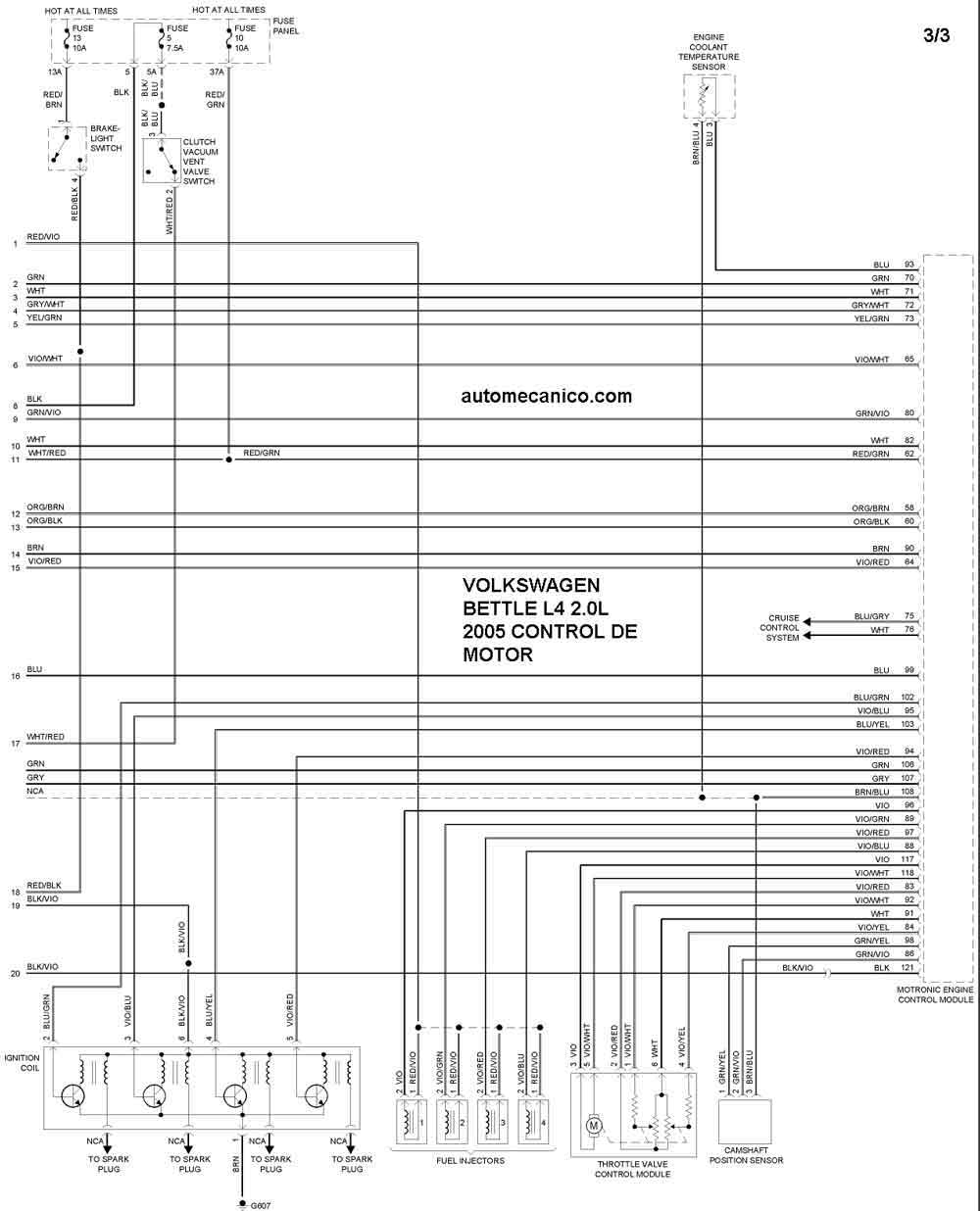

2005 BEETLE 2.0L 4 CIL CONTROL DEL MOTOR 3/3
Año VOLKSWAGEN GOLF 1.9L L4 4 CIL DIESEL

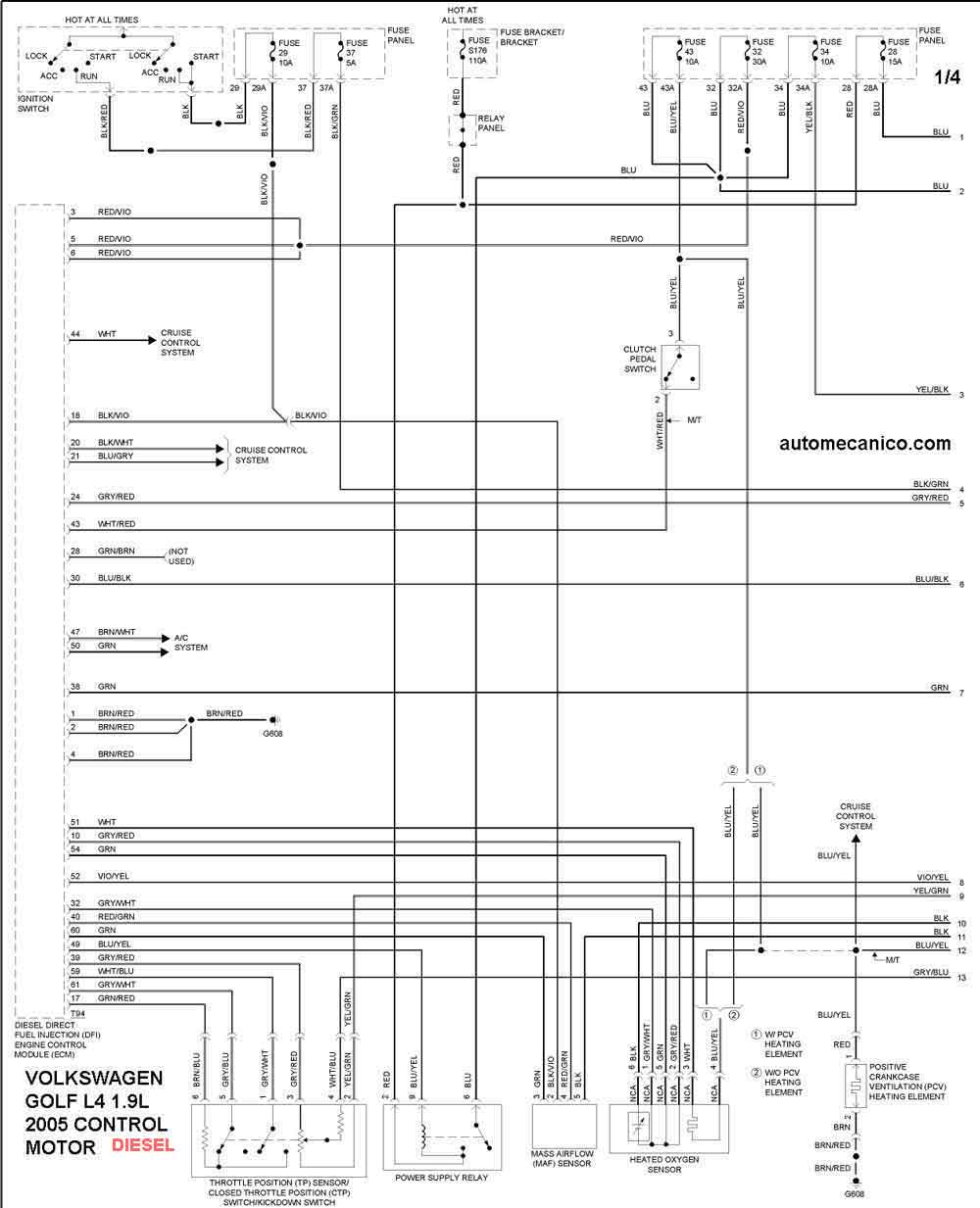

2005 GOLF 1.9L 4 CIL DIESEL CONTROL DEL MOTOR 1/4

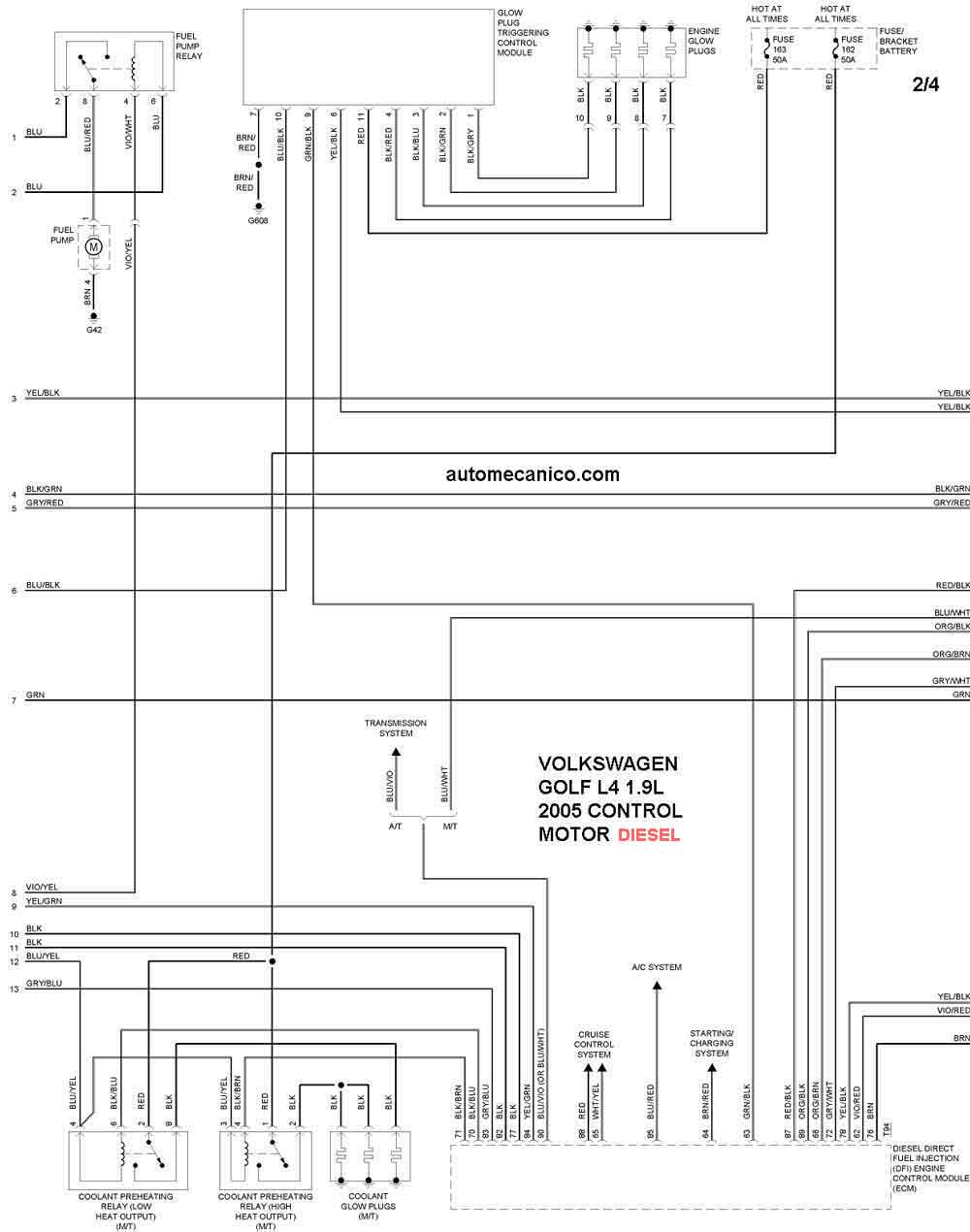

2005 GOLF 1.9L 4 CIL DIESEL CONTROL DEL MOTOR 2/4

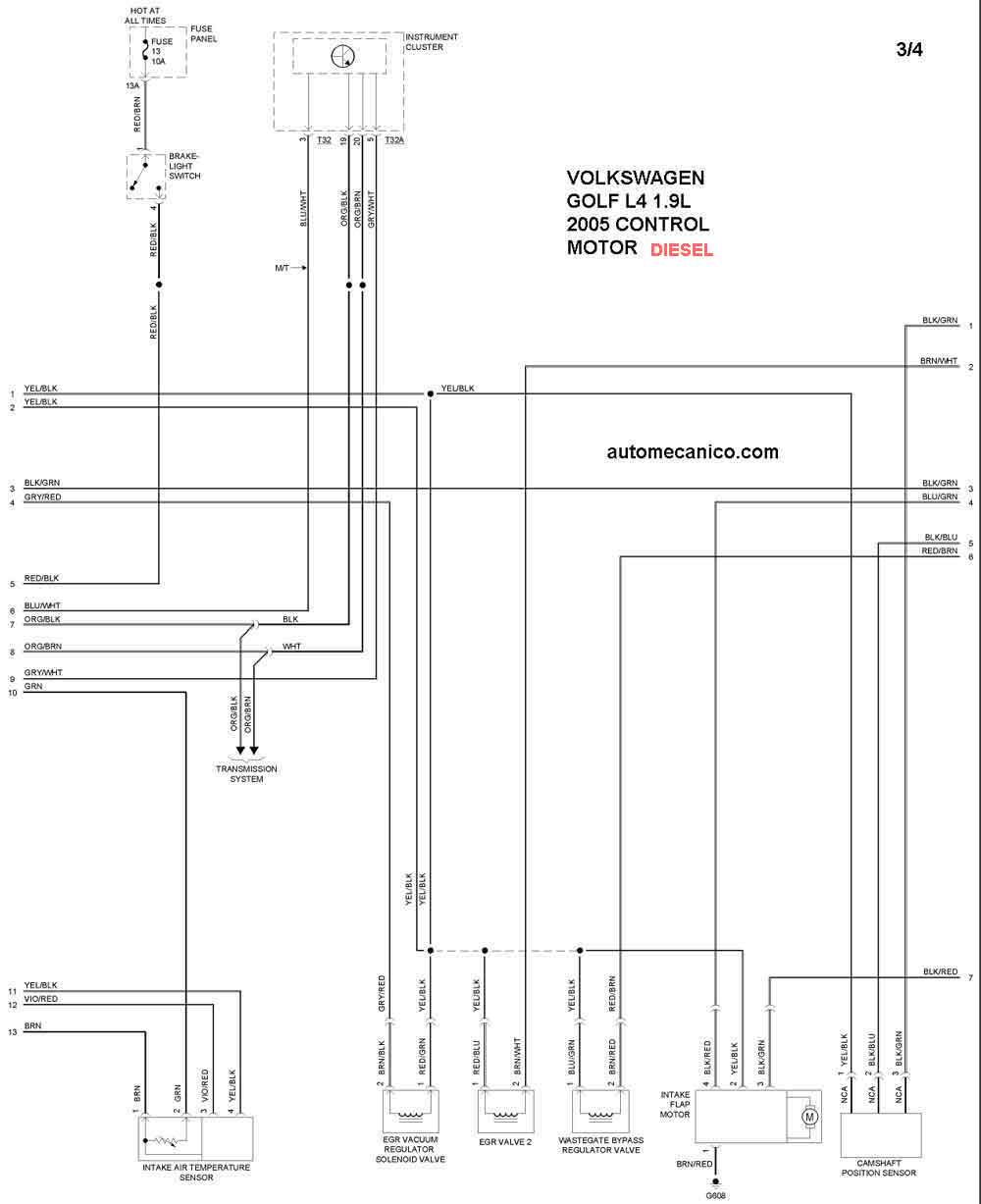

2005 GOLF 1.9L 4 CIL DIESEL CONTROL DEL MOTOR 3/4

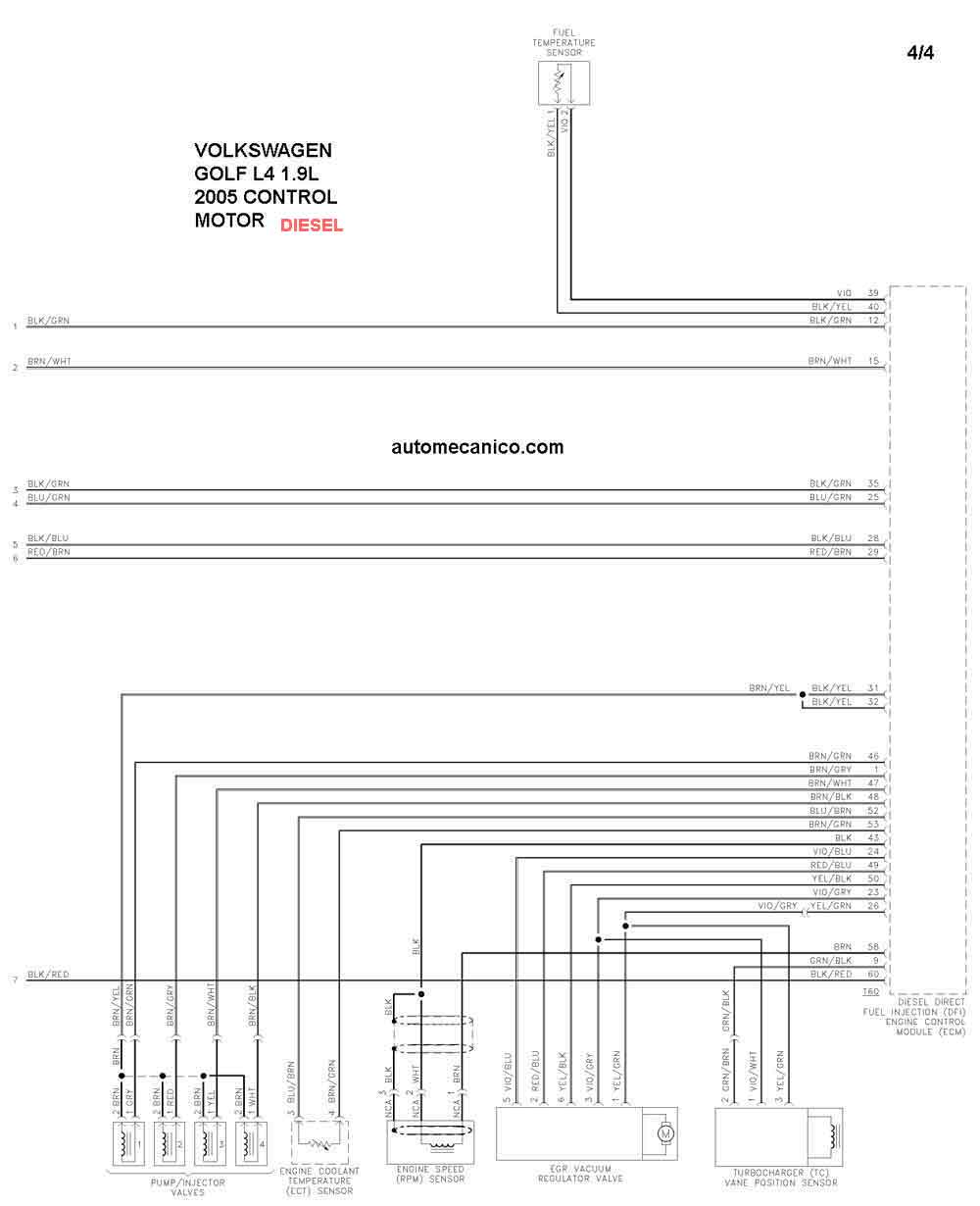

2005 GOLF 1.9L 4 CIL DIESEL CONTROL DEL MOTOR 4/4
Año VOLKSWAGEN GOLF 2.0L L4 BBW 4 CIL

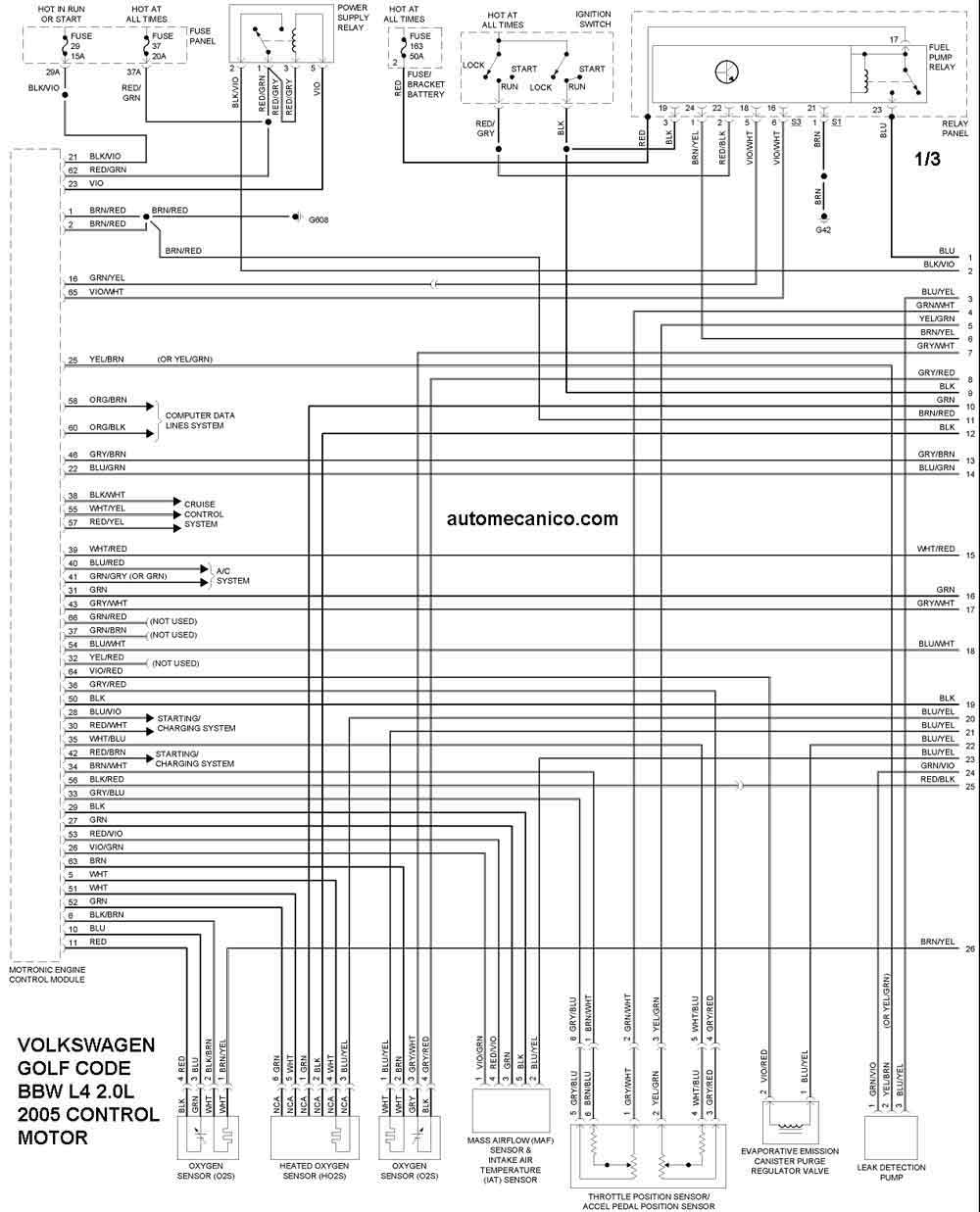

2005 GOLF 2.0L 4 CIL BBW CONTROL DEL MOTOR 1/3

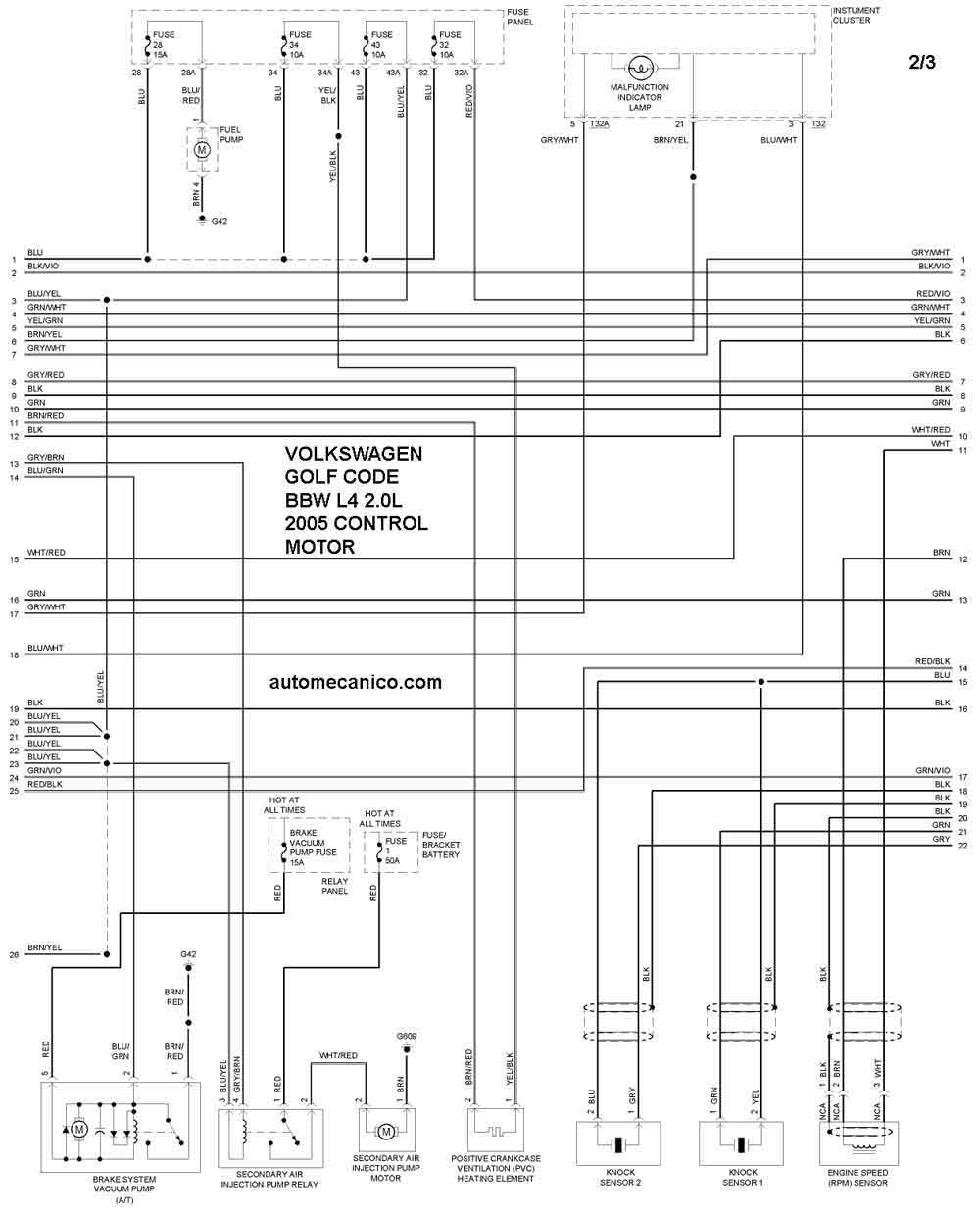

2005 GOLF 2.0L 4 CIL BBW CONTROL DEL MOTOR 2/3

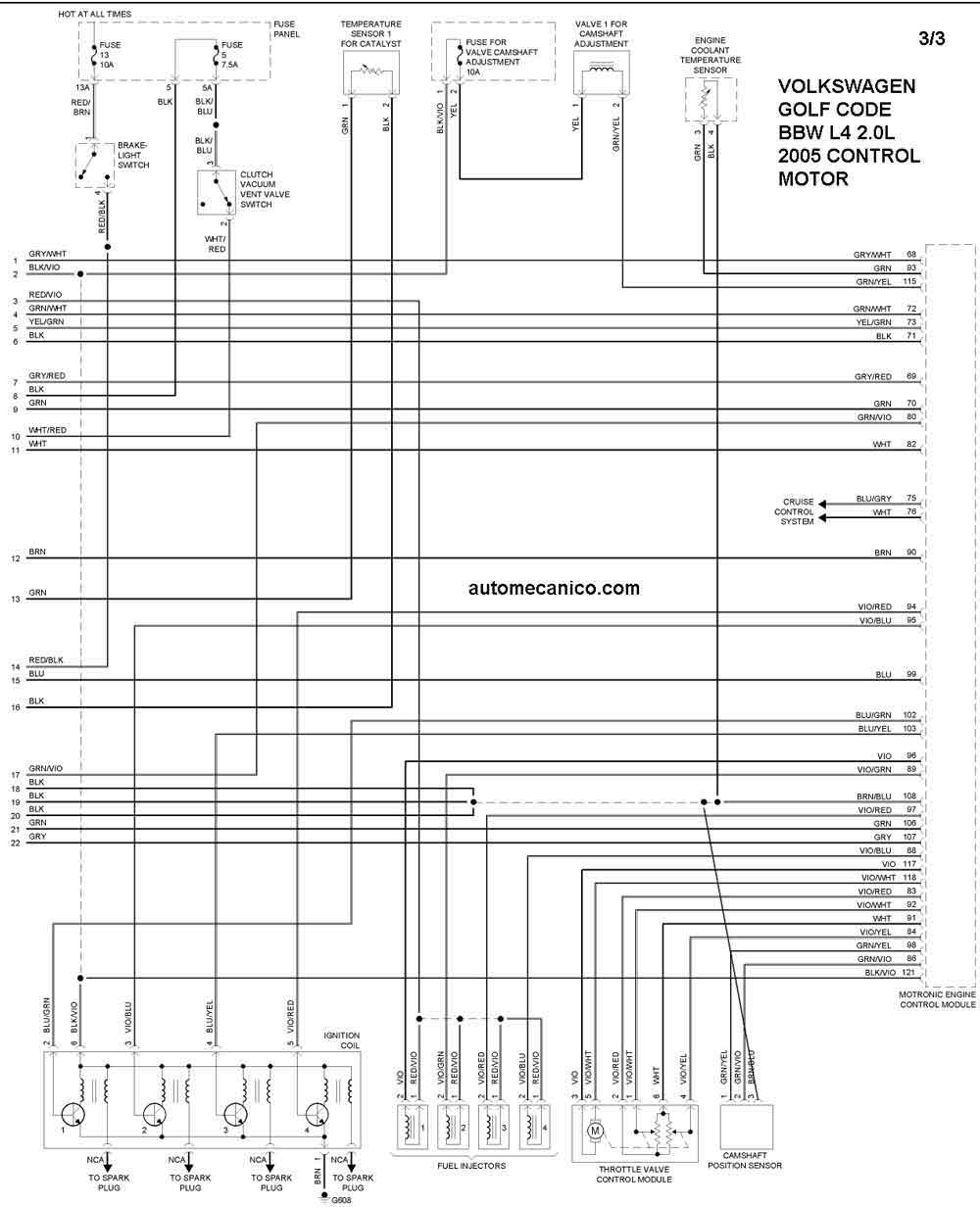

2005 GOLF 2.0L 4 CIL BBW CONTROL DEL MOTOR 3/3
Año VOLKSWAGEN GOLF 2.0L L4 BEV 4 CIL

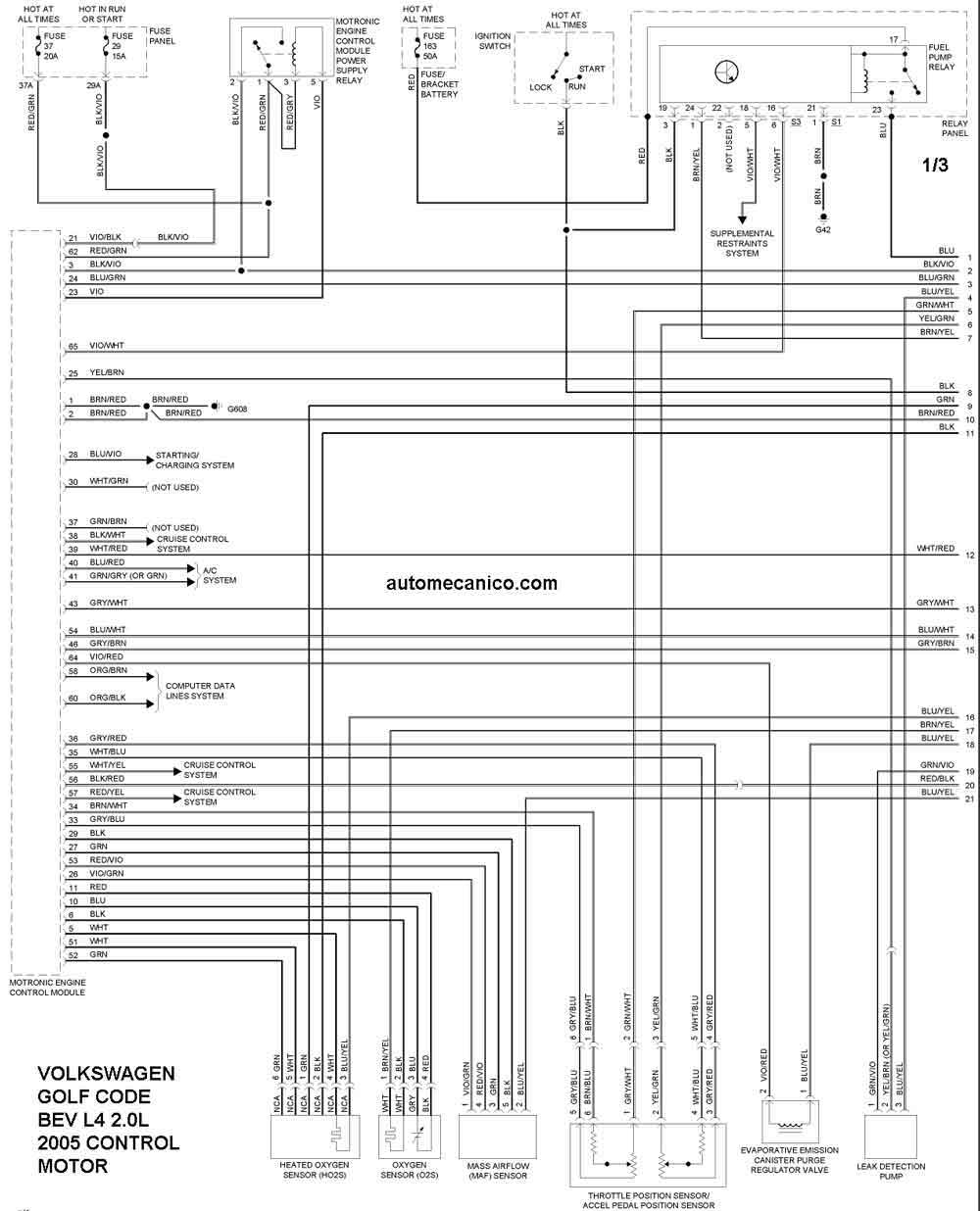

2005 GOLF 2.0L 4 CIL BEV CONTROL DEL MOTOR 1/3

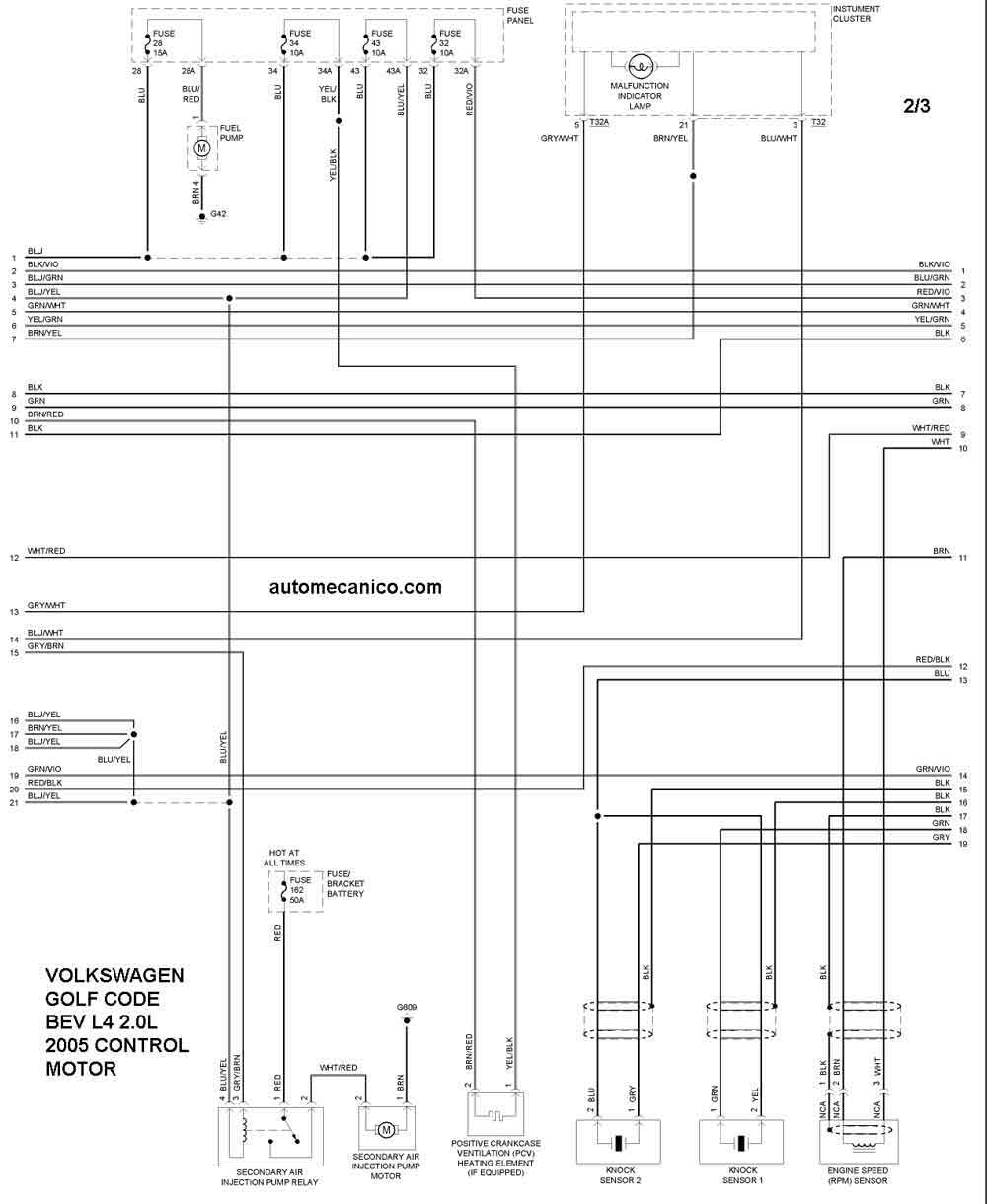

2005 GOLF 2.0L 4 CIL BEV CONTROL DEL MOTOR 2/3

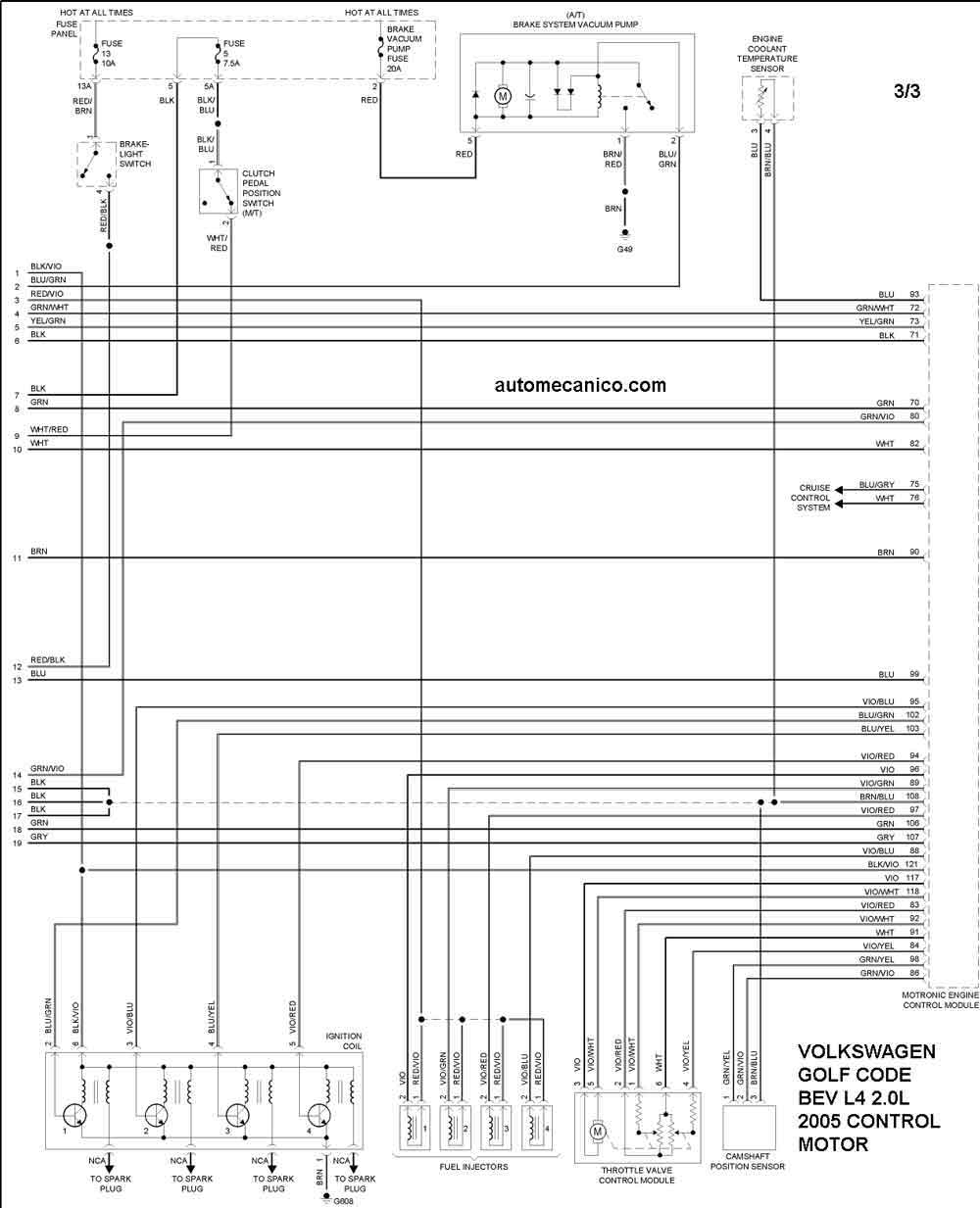

2005 GOLF 2.0L 4 CIL BEV CONTROL DEL MOTOR 3/3
