CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BUICK 1998

DIAGRAMAS - BUICK: Century, Lesabre, Park Avenue, Regal - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / BUICK: Century, Lesabre, Park Avenue, Regal - 1998 -
Año BUICK CENTURY 3.1L V6

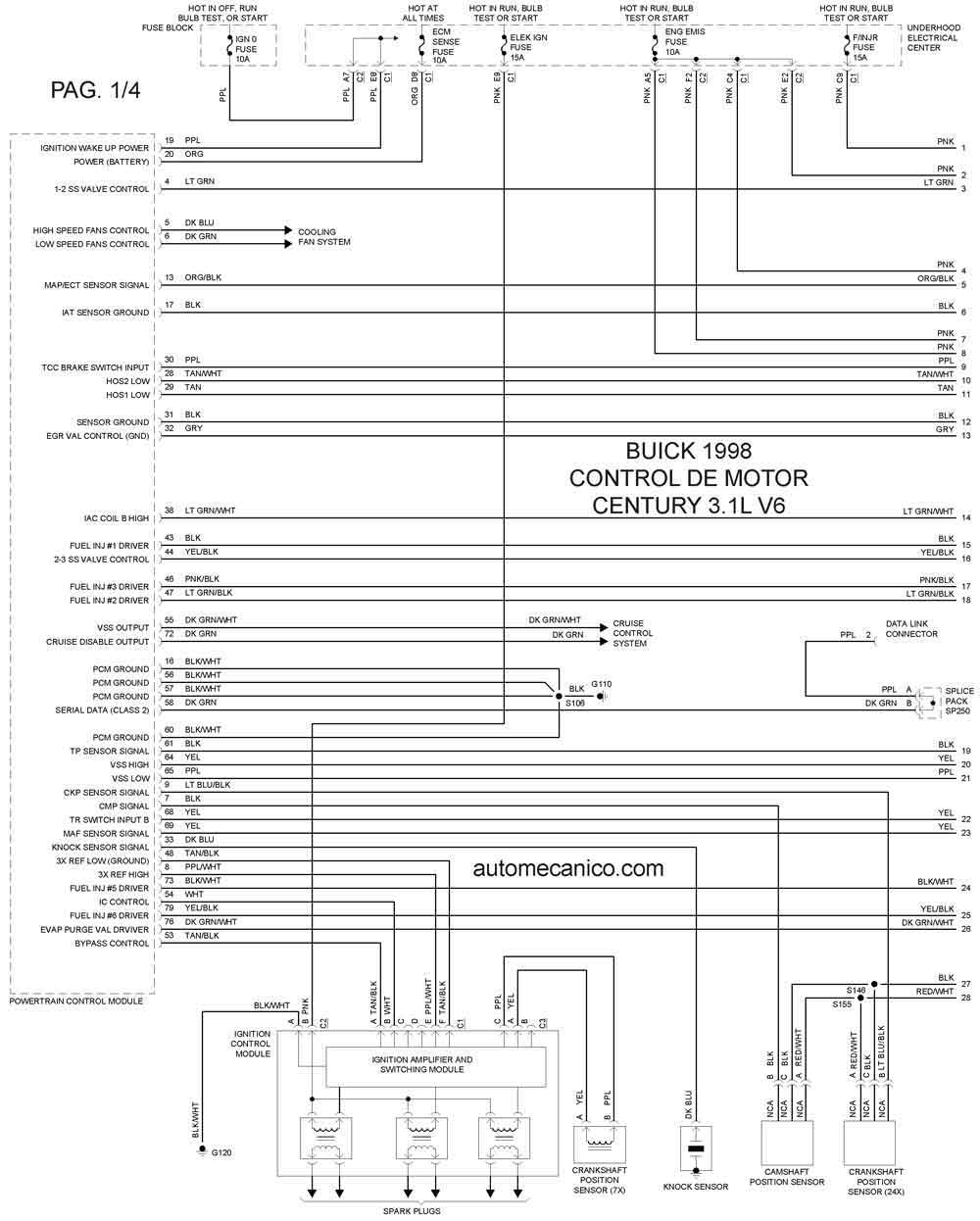

1998 CENTURY 3.1L V6 CONTROL DEL MOTOR 1/4

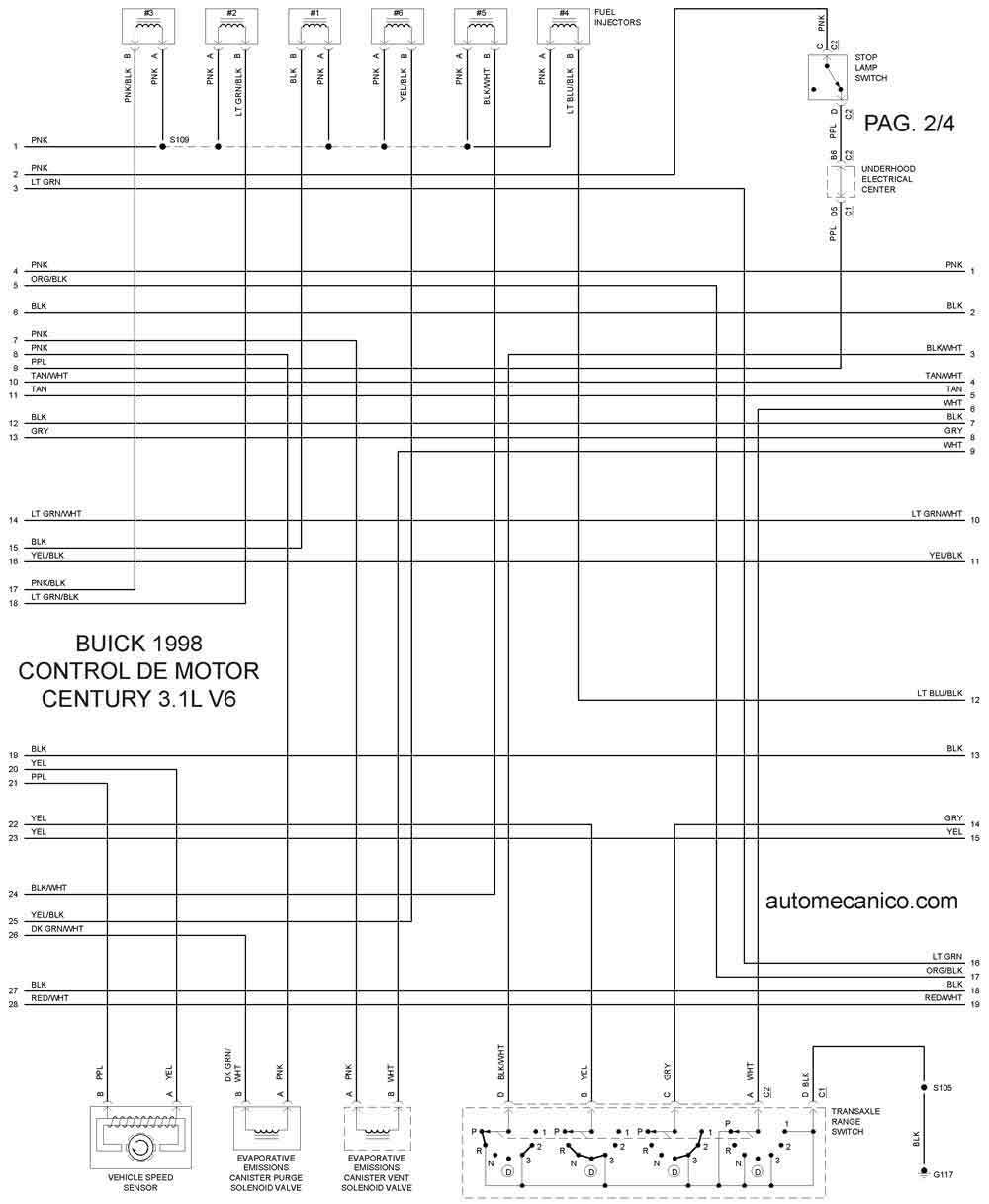

1998 CENTURY 3.1L V6 CONTROL DEL MOTOR 2/4

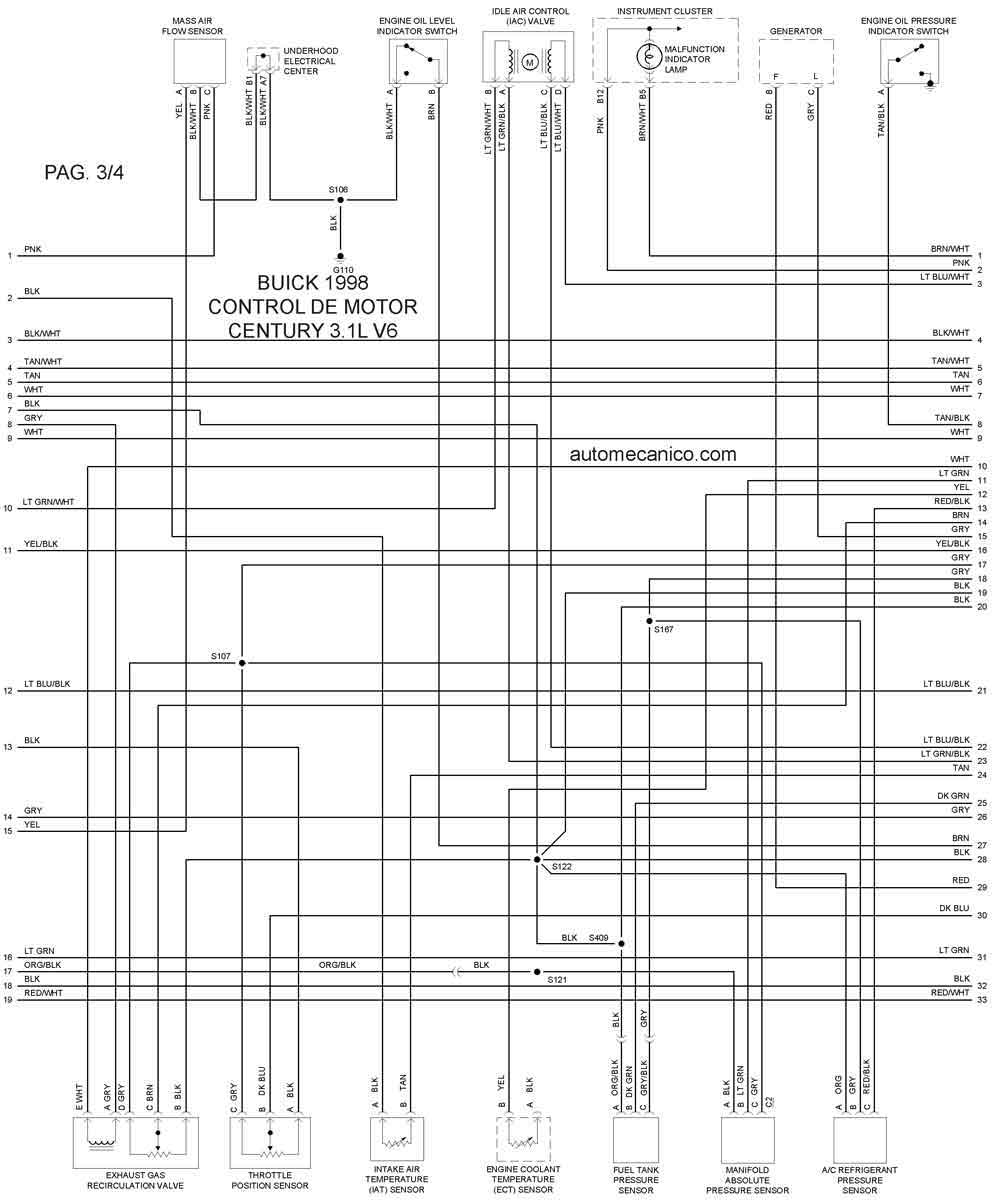

1998 CENTURY 3.1L V6 CONTROL DEL MOTOR 3/4

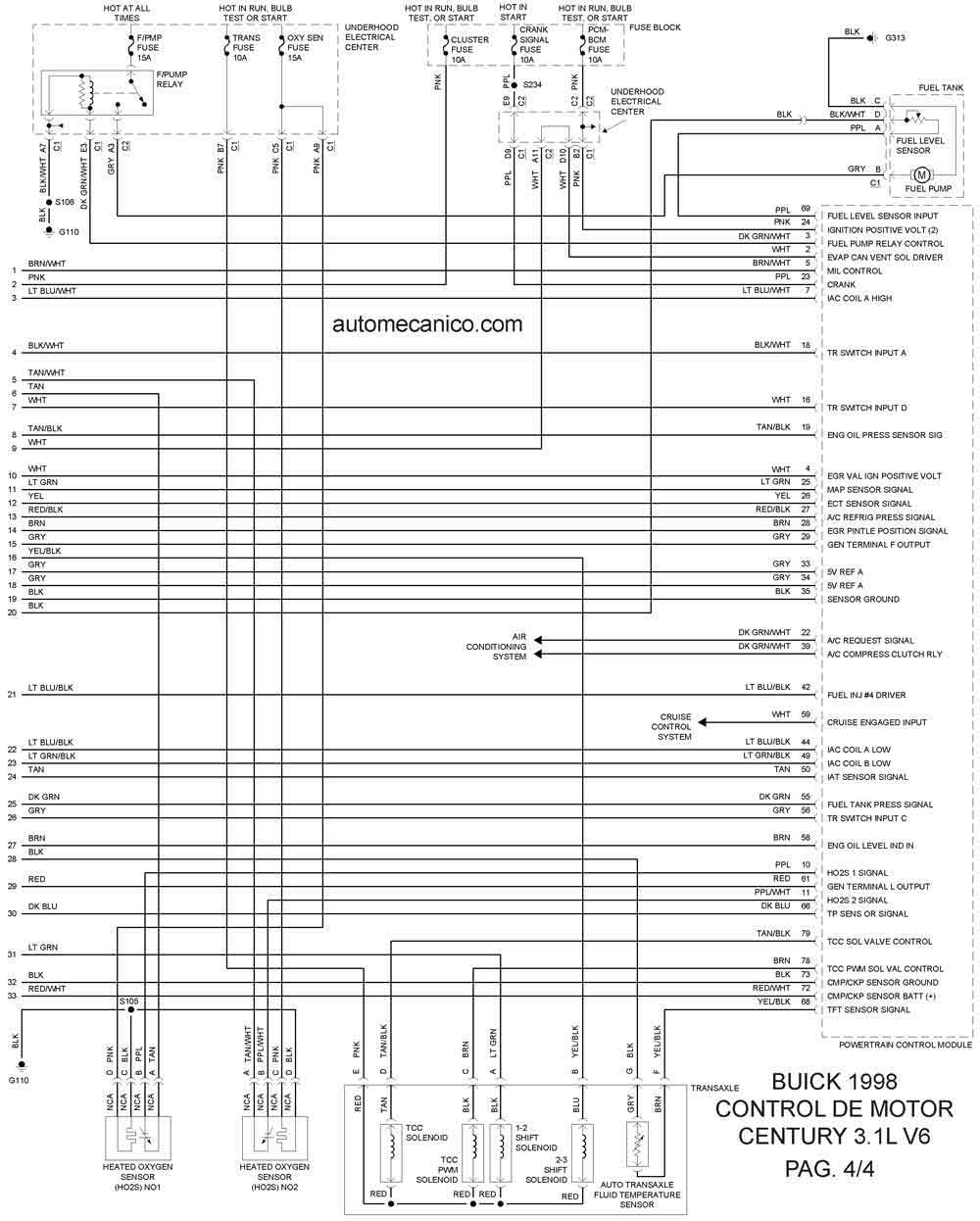

1998 CENTURY 3.1L V6 CONTROL DEL MOTOR 4/4
Año BUICK LESABRE 3.8L V6
1998 LESABRE 3.8L V6 CONTROL DEL MOTOR /4

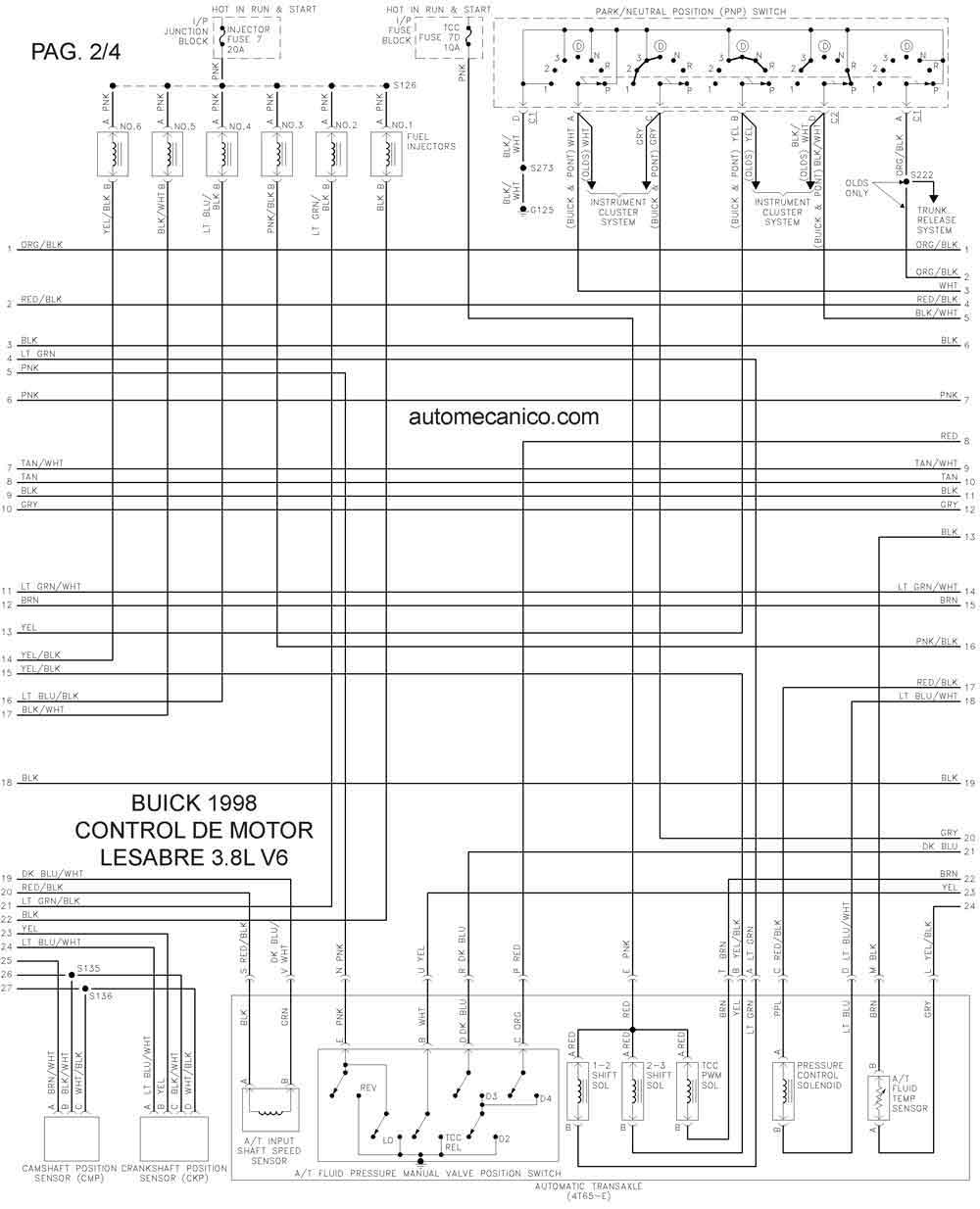

1998 LESABRE 3.8L V6 CONTROL DEL MOTOR 2/4

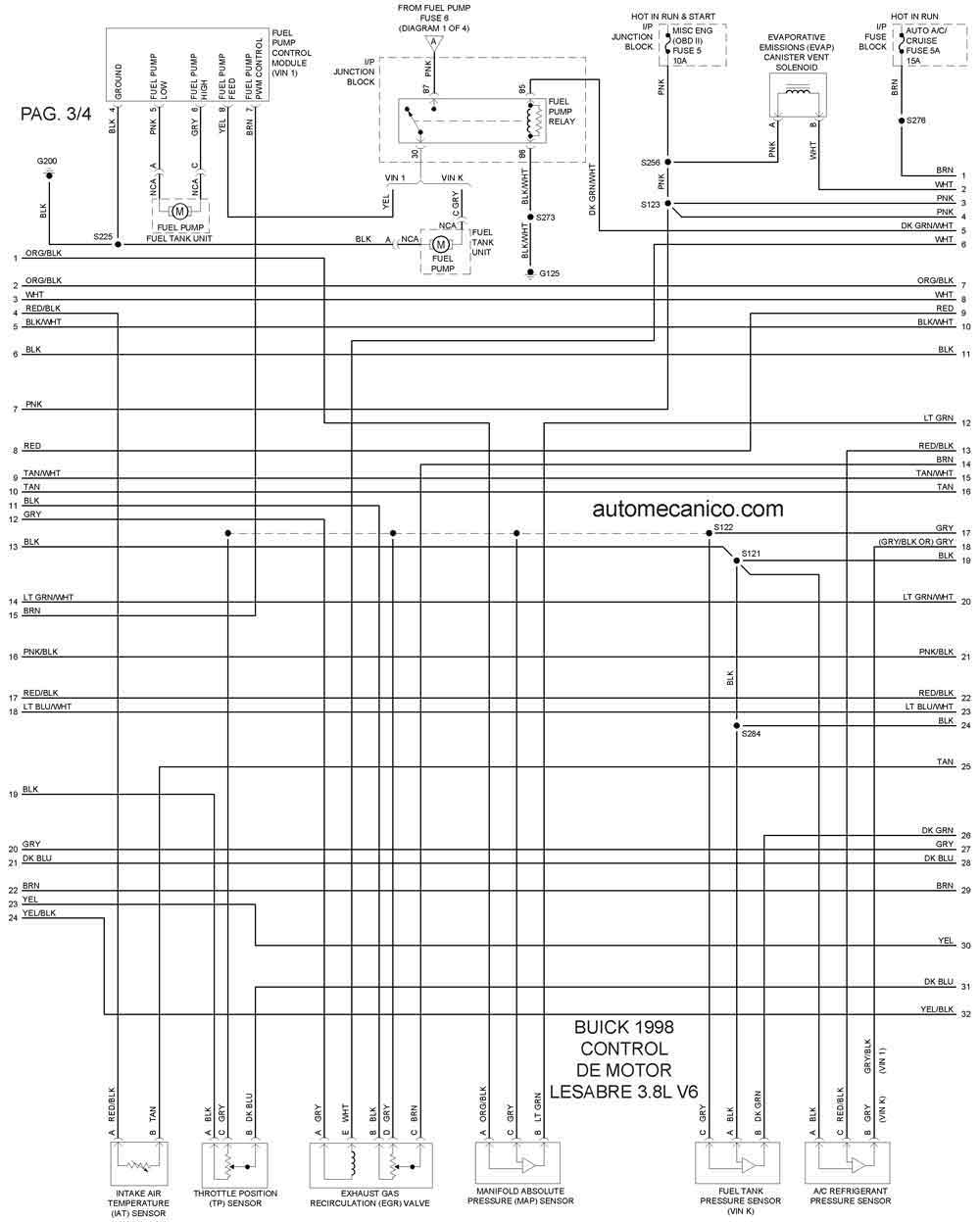

1998 LESABRE 3.8L V6 CONTROL DEL MOTOR 3/4

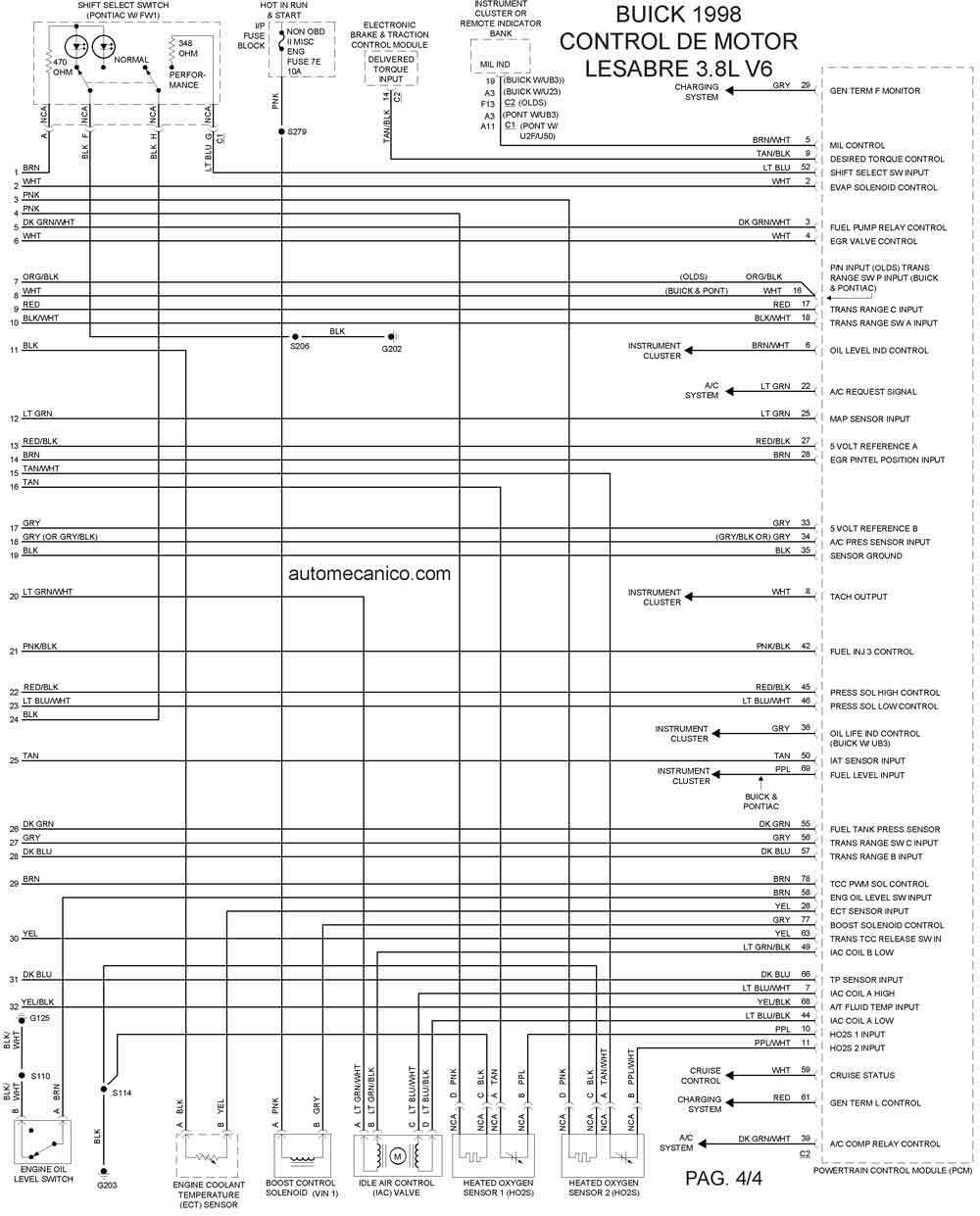

1998 LESABRE 3.8L V6 CONTROL DEL MOTOR 4/4
Año BUICK PARK AVENUE 3.8L V6

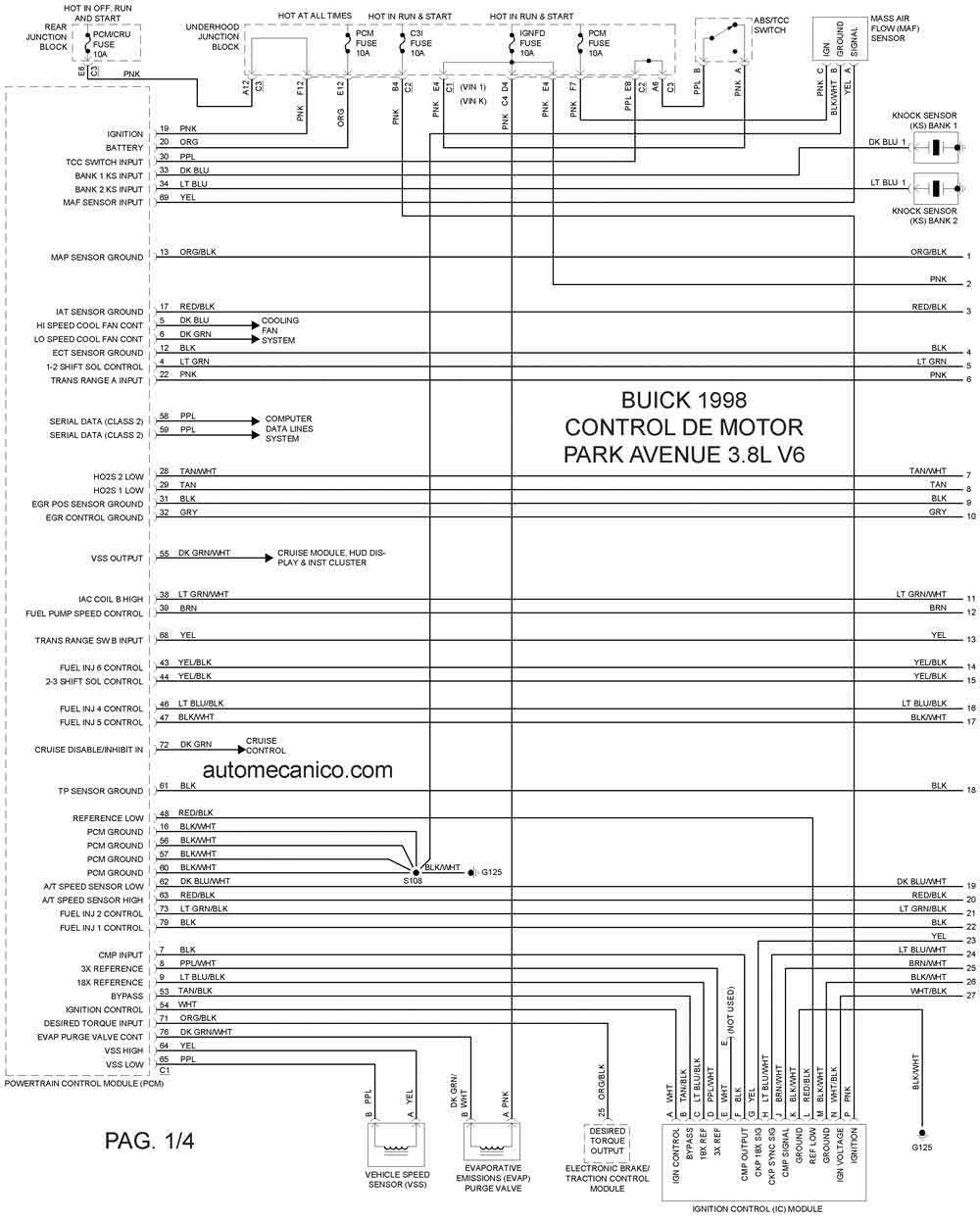

1998 PARK AVENUE 3.8L V6 CONTROL DEL MOTOR 1/4

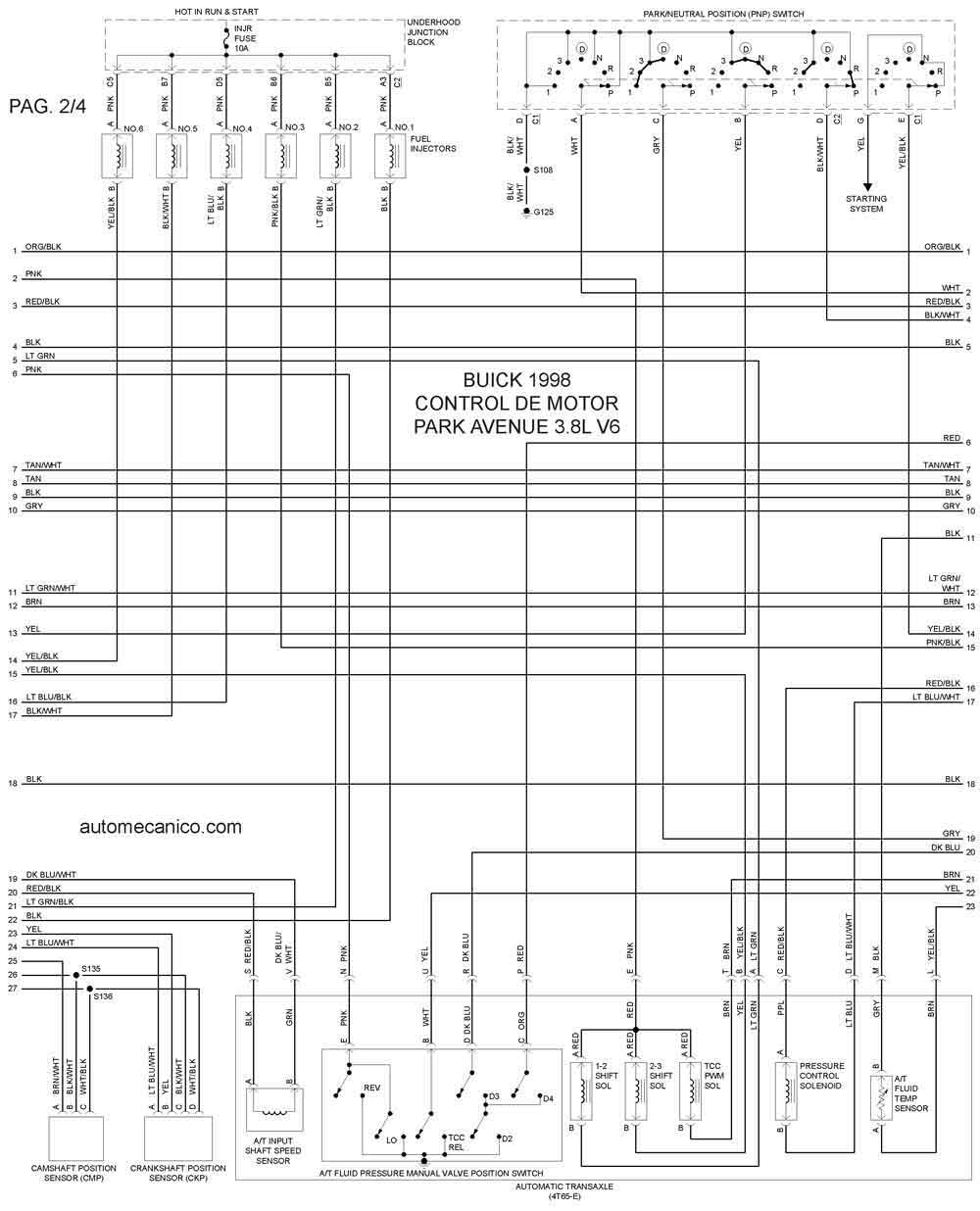

1998 PARK AVENUE 3.8L V6 CONTROL DEL MOTOR 2/4

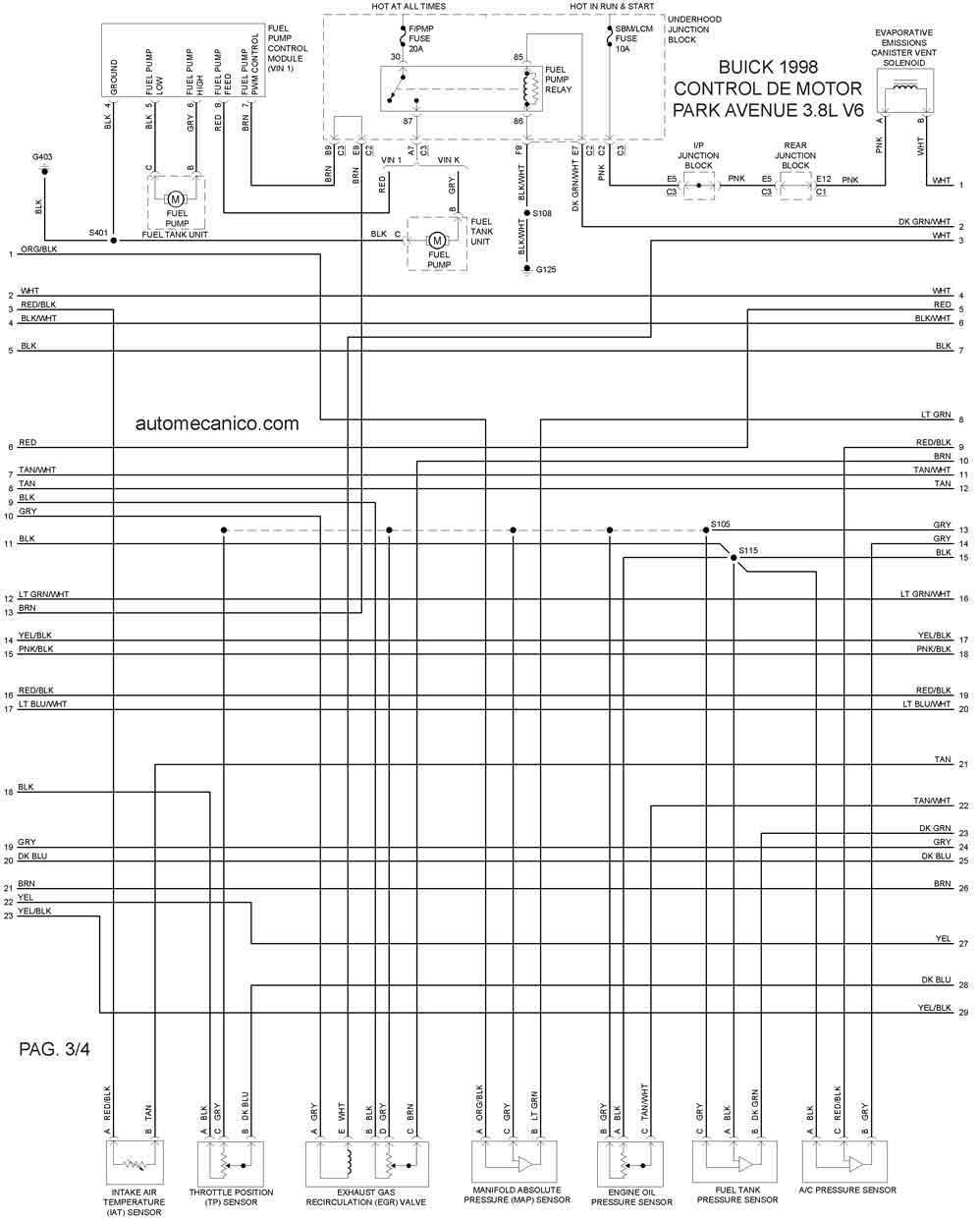

1998 PARK AVENUE 3.8L V6 CONTROL DEL MOTOR 3/4

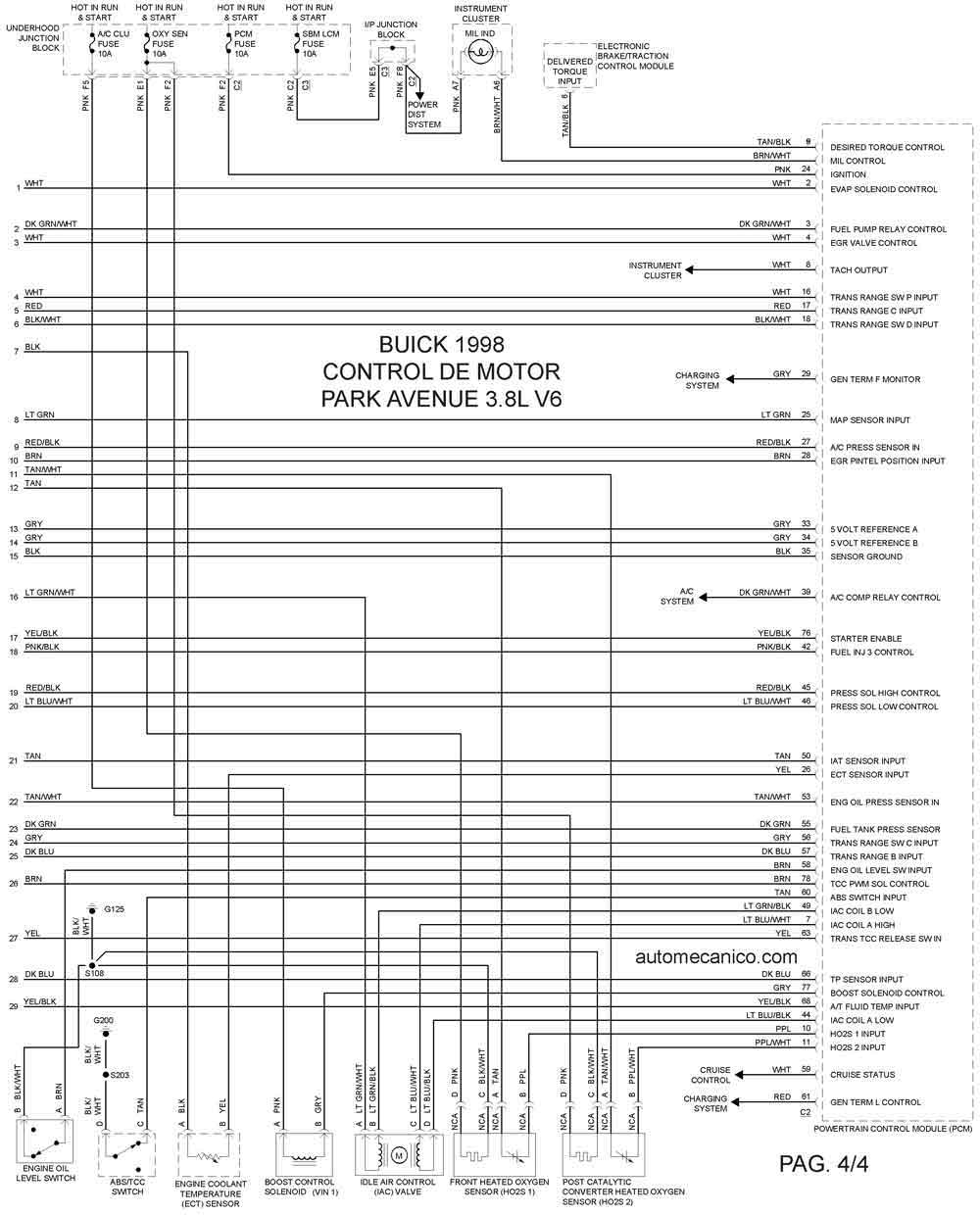

1998 PARK AVENUE 3.8L V6 CONTROL DEL MOTOR 4/4
Año BUICK REGAL 3.8L V6

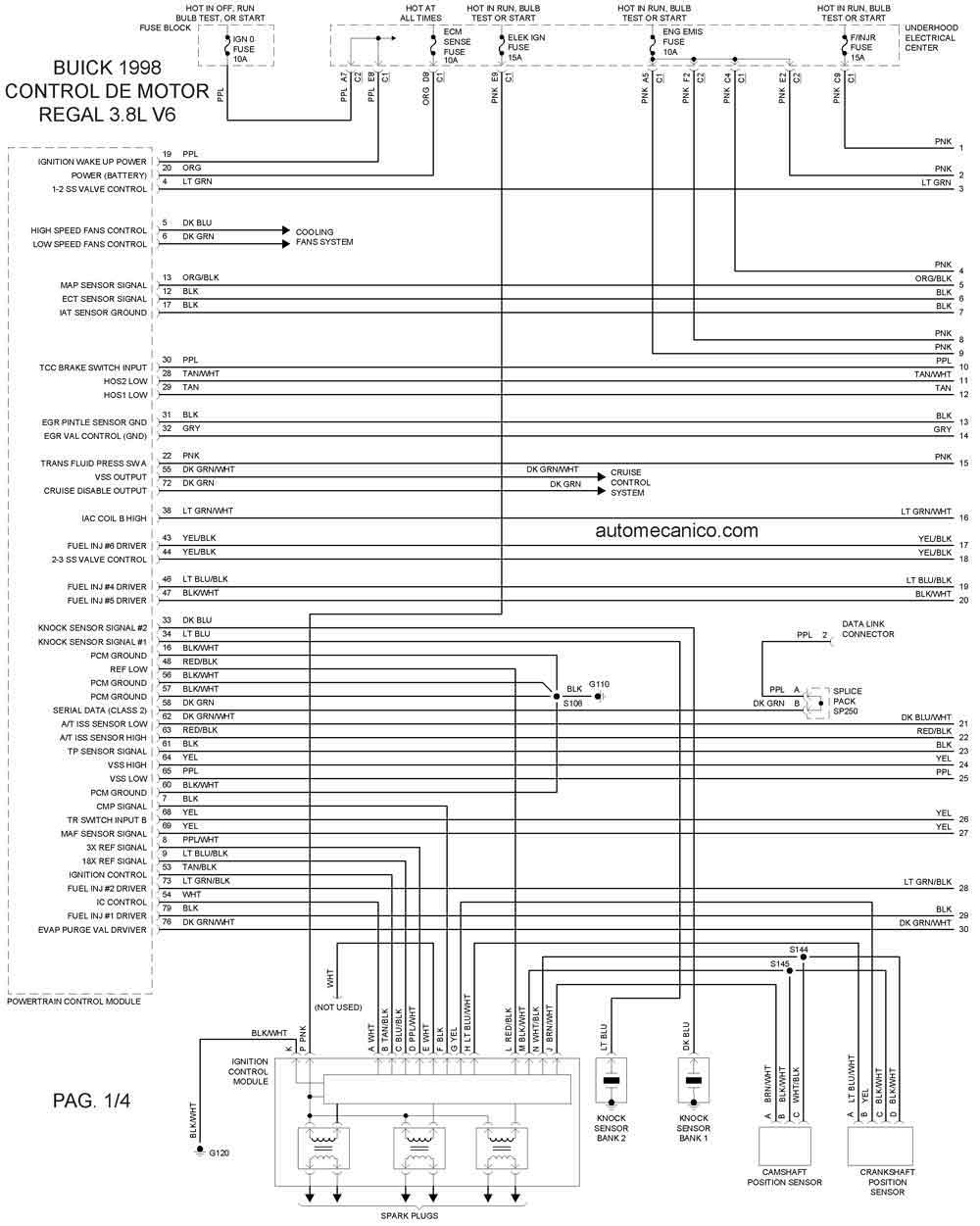

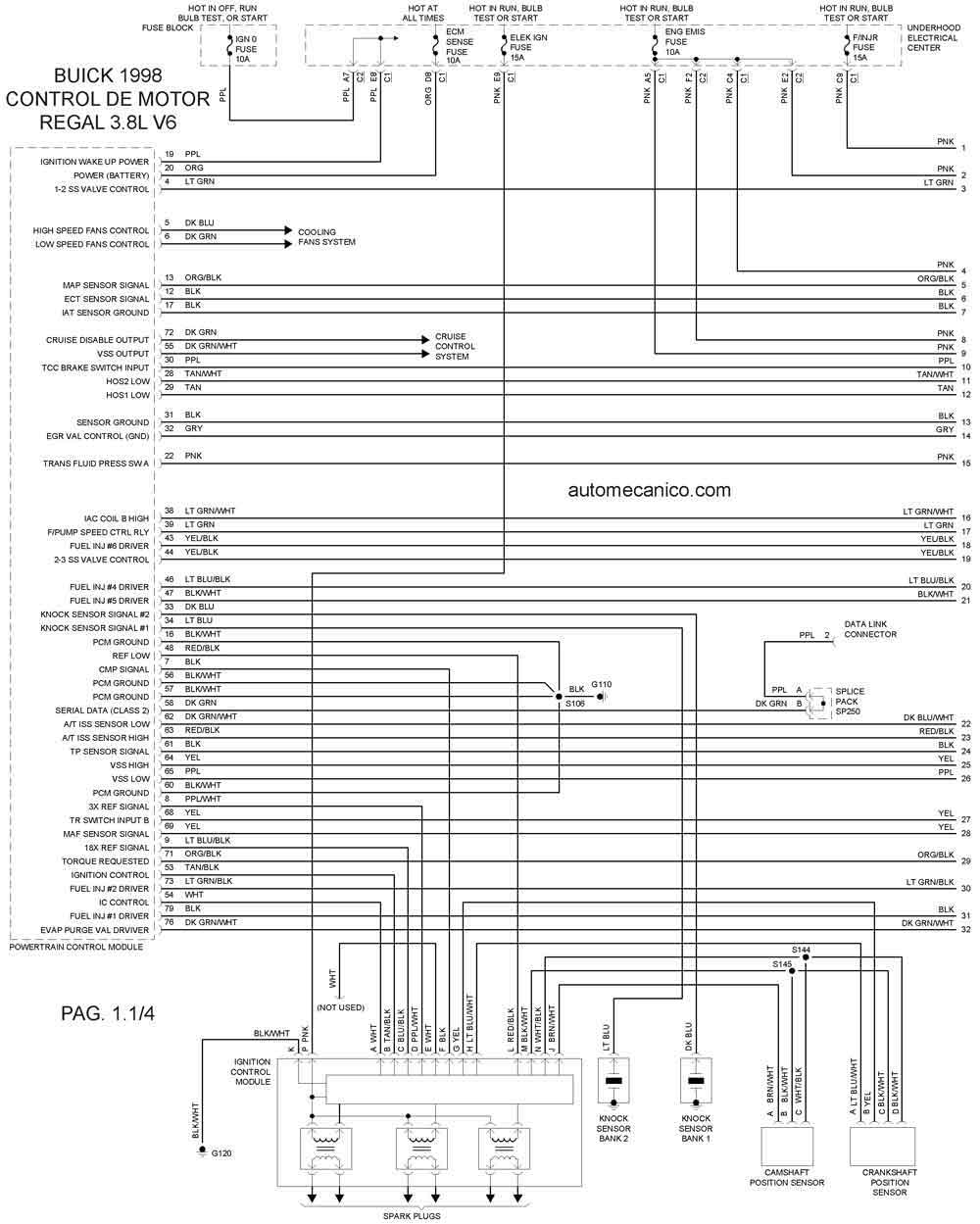

1998 REGAL 3.8L V6 CONTROL DEL MOTOR 1/8

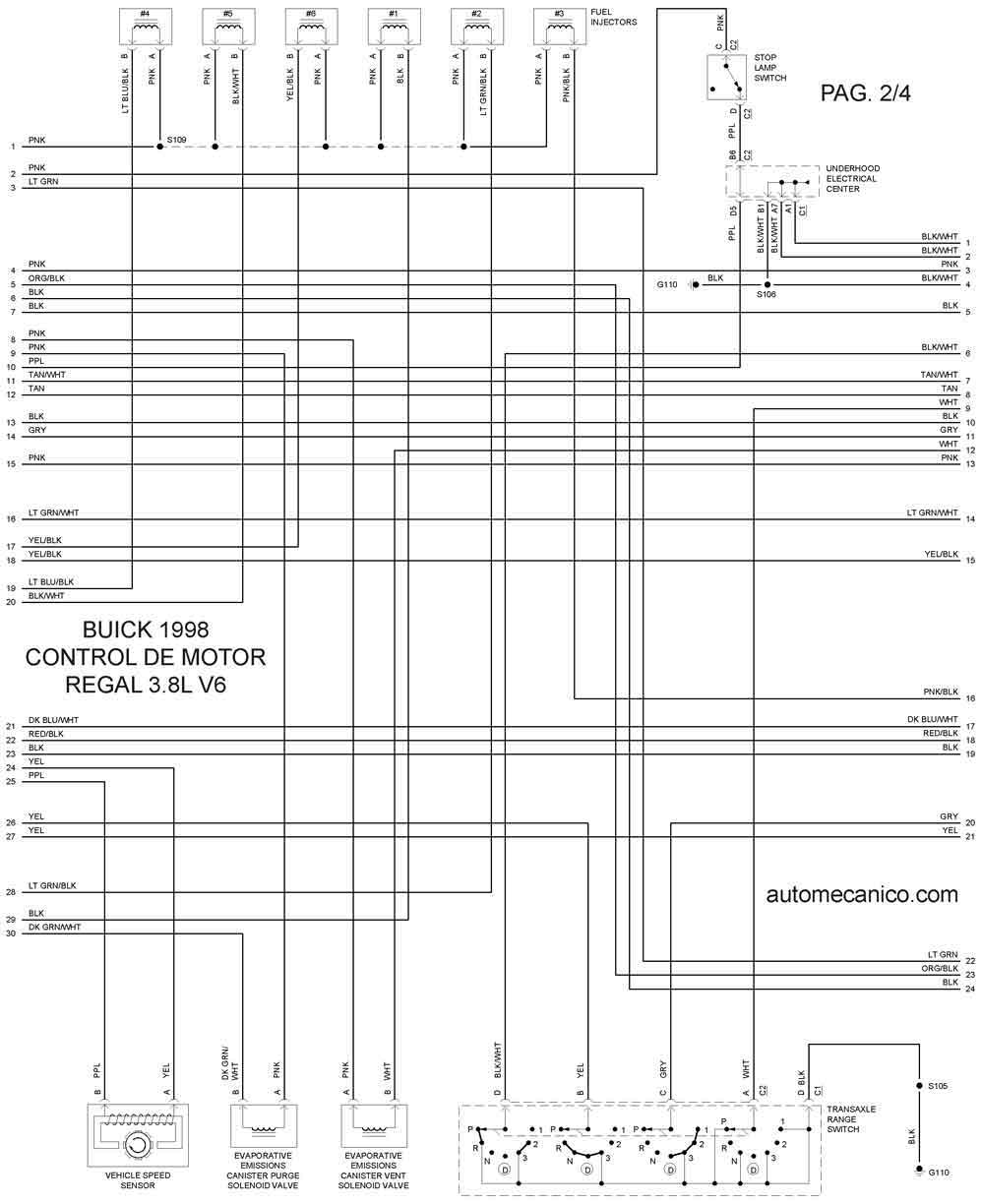

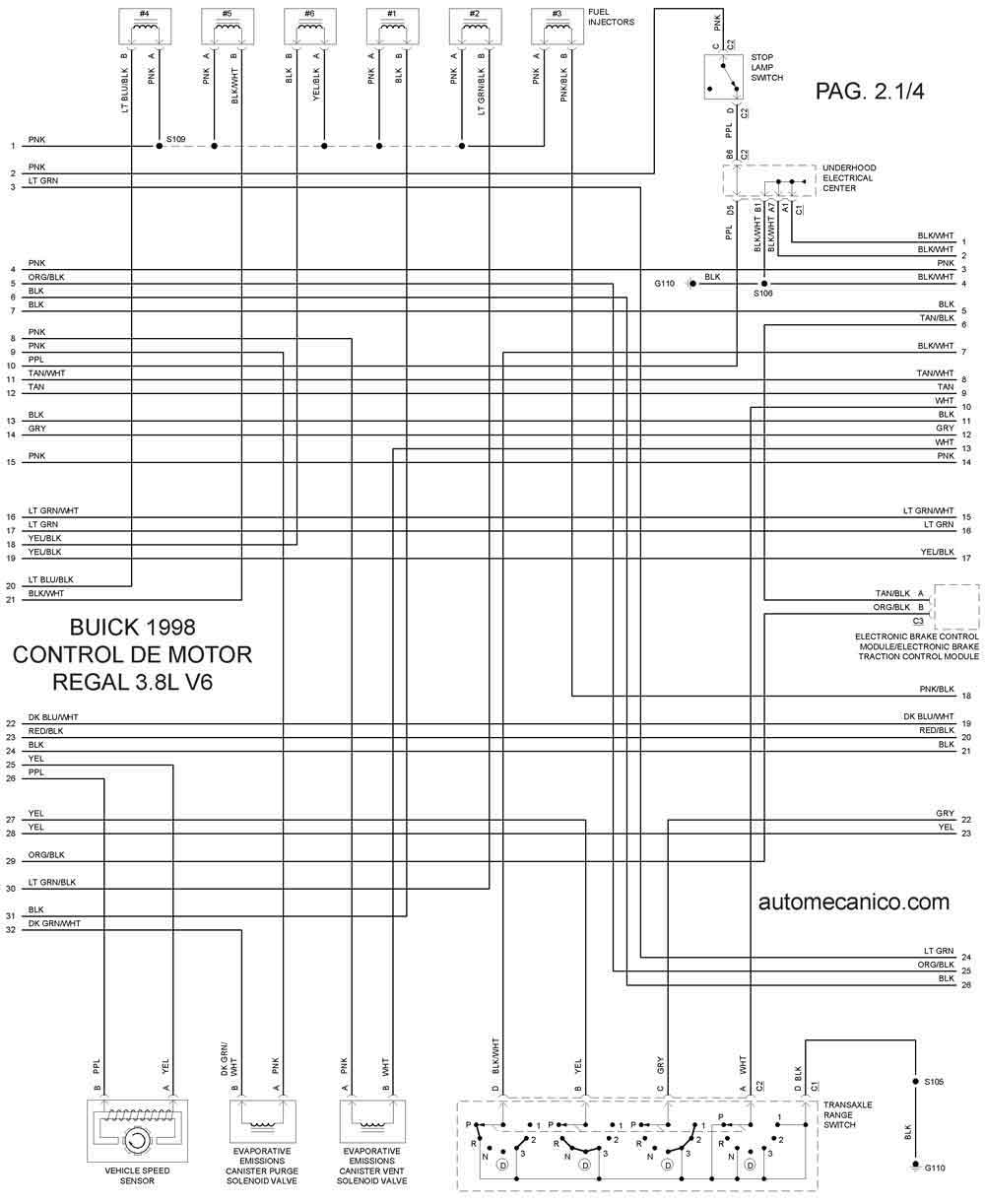

1998 REGAL 3.8L V6 CONTROL DEL MOTOR 2/8

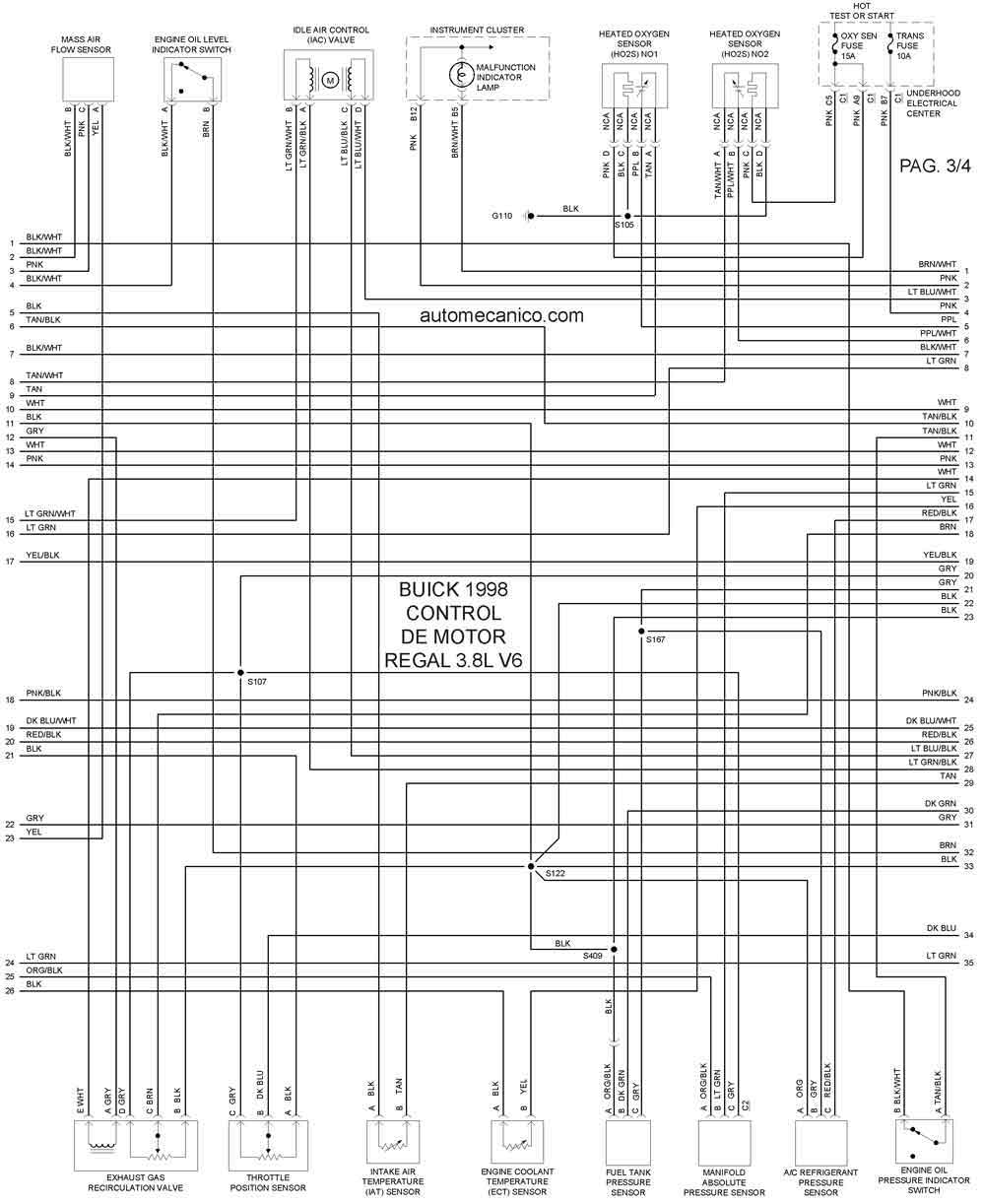

1998 REGAL 3.8L V6 CONTROL DEL MOTOR 3/8

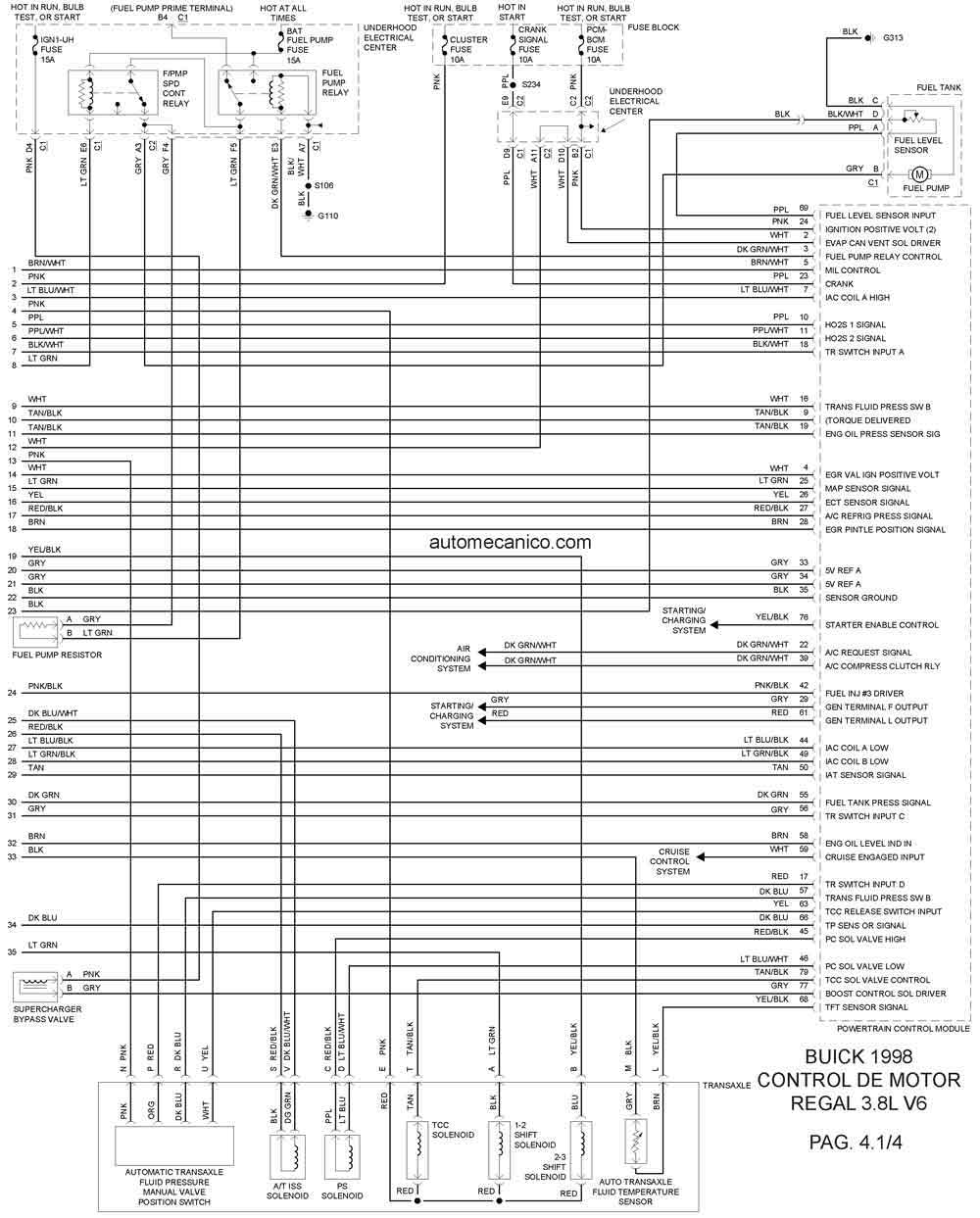

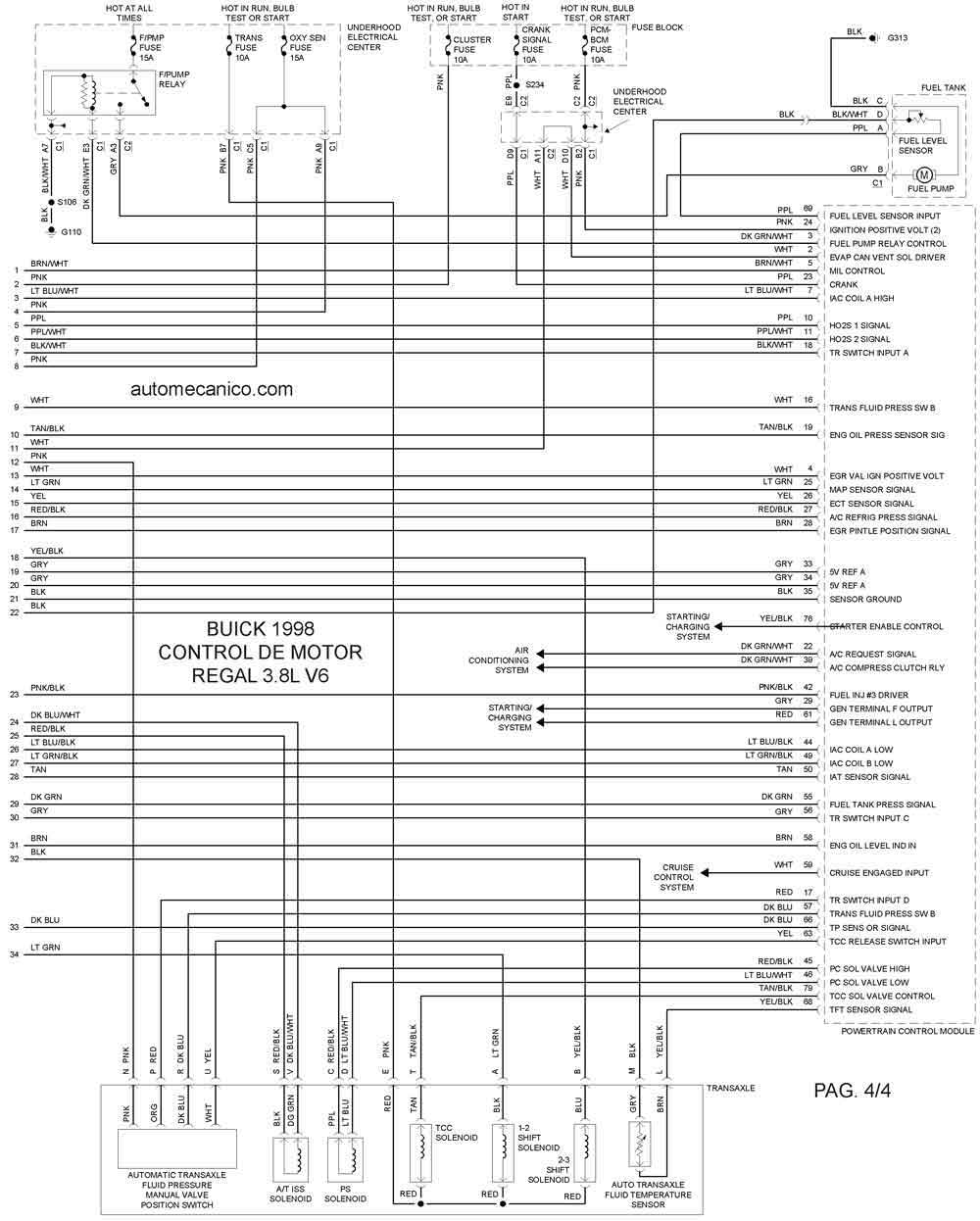

1998 REGAL 3.8L V6 CONTROL DEL MOTOR 4/8
1998 REGAL 3.8L V6 CONTROL DEL MOTOR 5/8
1998 REGAL 3.8L V6 CONTROL DEL MOTOR 6/8
1998 REGAL 3.8L V6 CONTROL DEL MOTOR 7/8
1998 REGAL 3.8L V6 CONTROL DEL MOTOR 8/8
