| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 2005 |
DIAGRAMAS - HONDA: Civic - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HONDA: Civic - 2005 - |
| Año | HONDA | CIVIC 1.7L 4 CIL. |

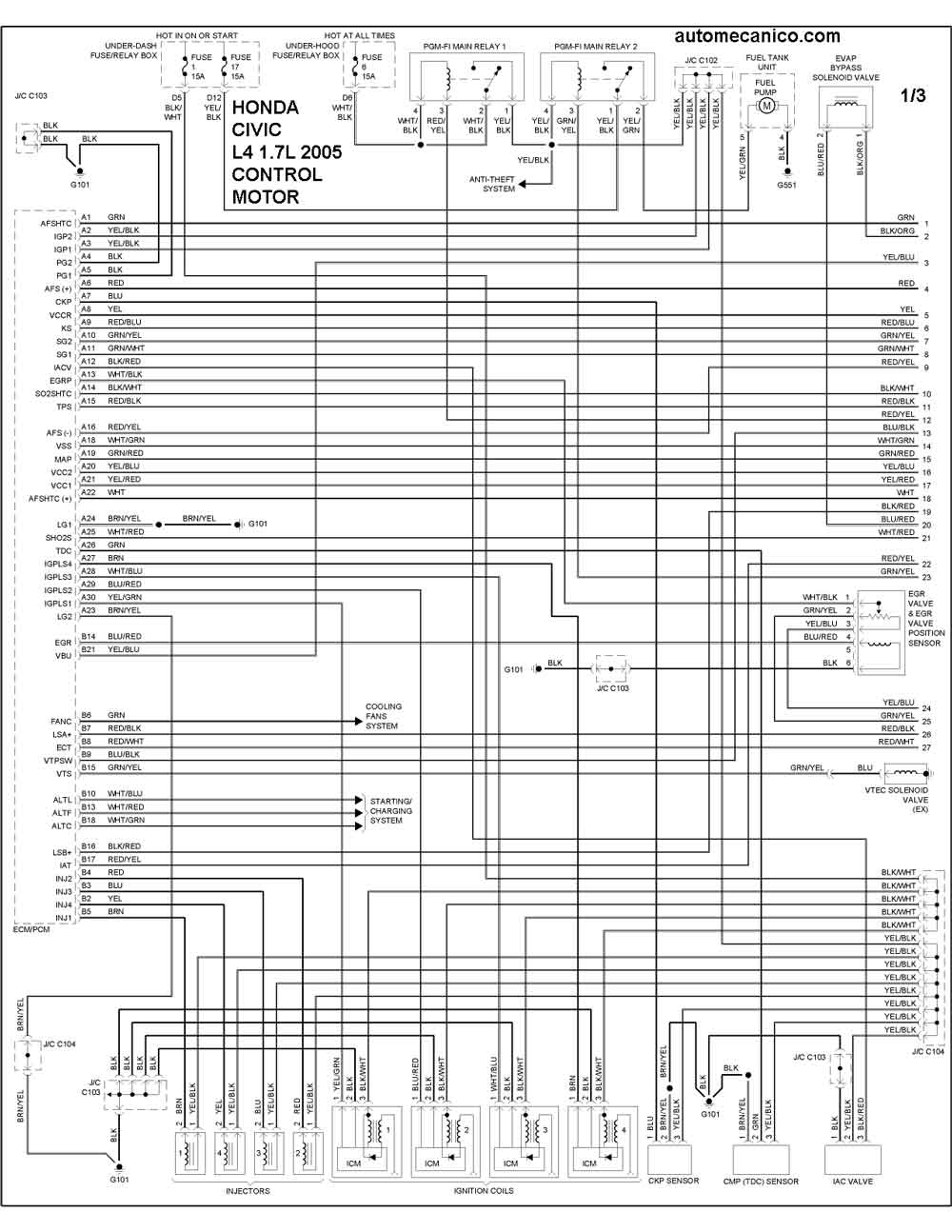

| 2005 | CIVIC 1.7L 4 CIL | CONTROL DEL MOTOR 1/3 |

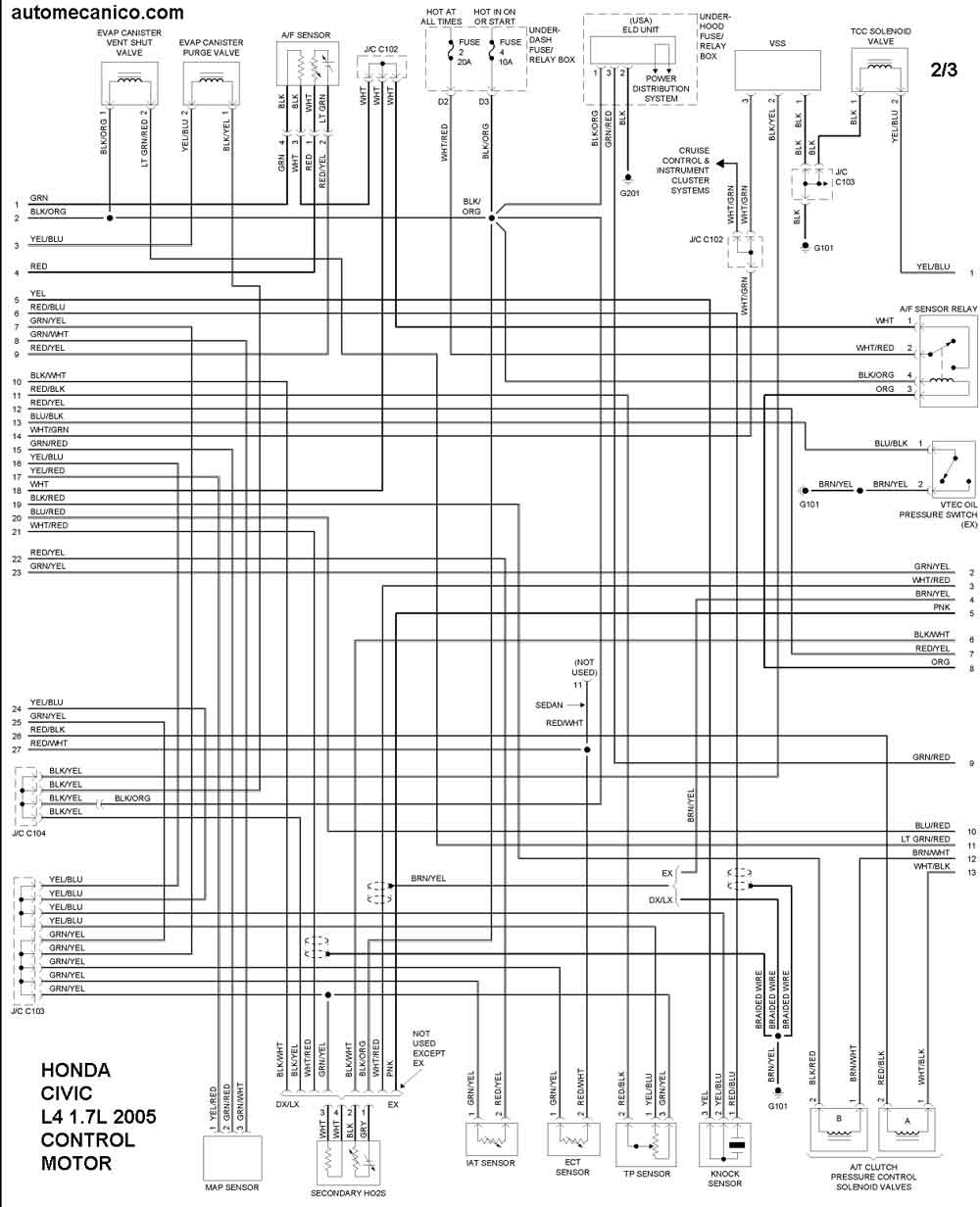

| 2005 | CIVIC 1.7L 4 CIL | CONTROL DEL MOTOR 2/3 |

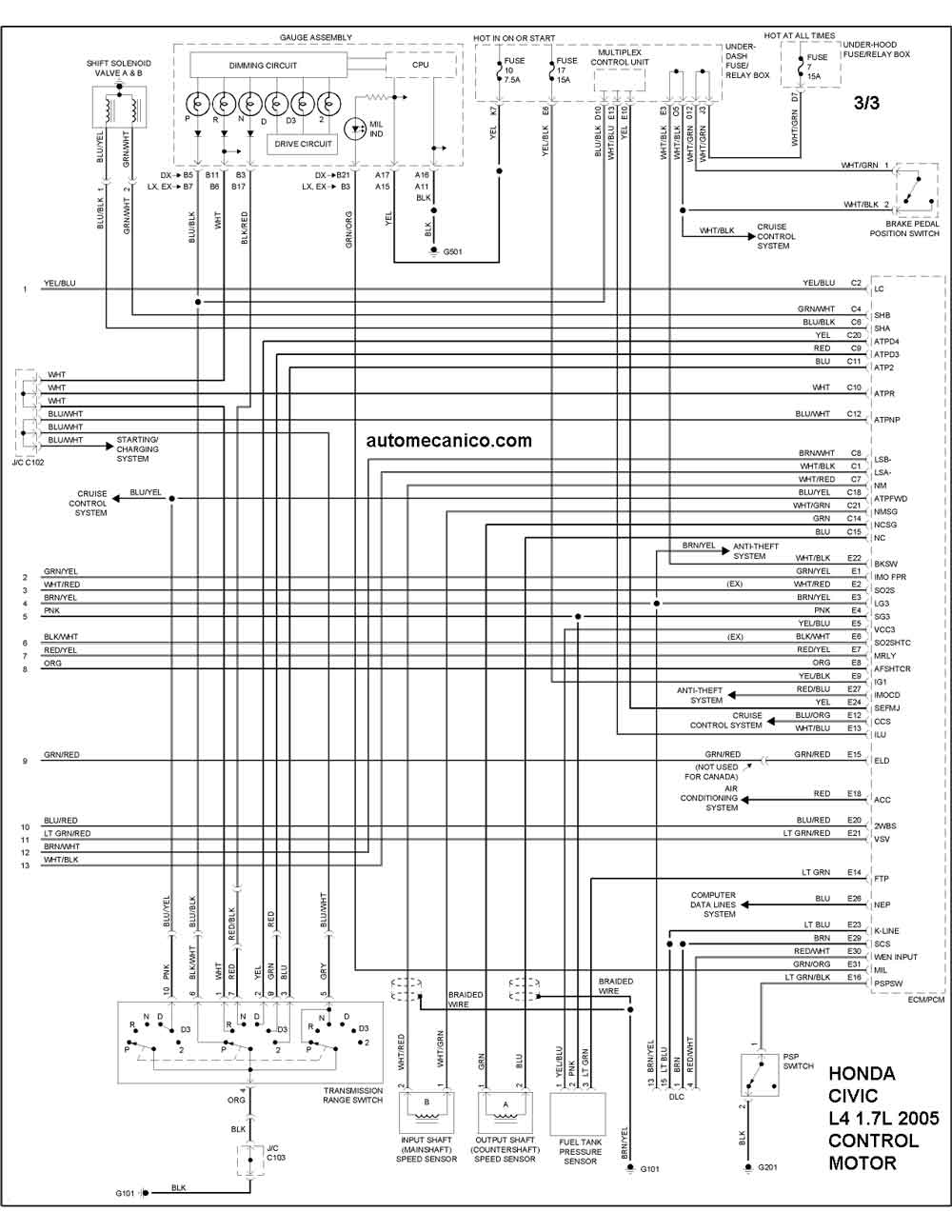

| 2005 | CIVIC 1.7L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CIVIC GX-1 - 1.7L 4 CIL. |

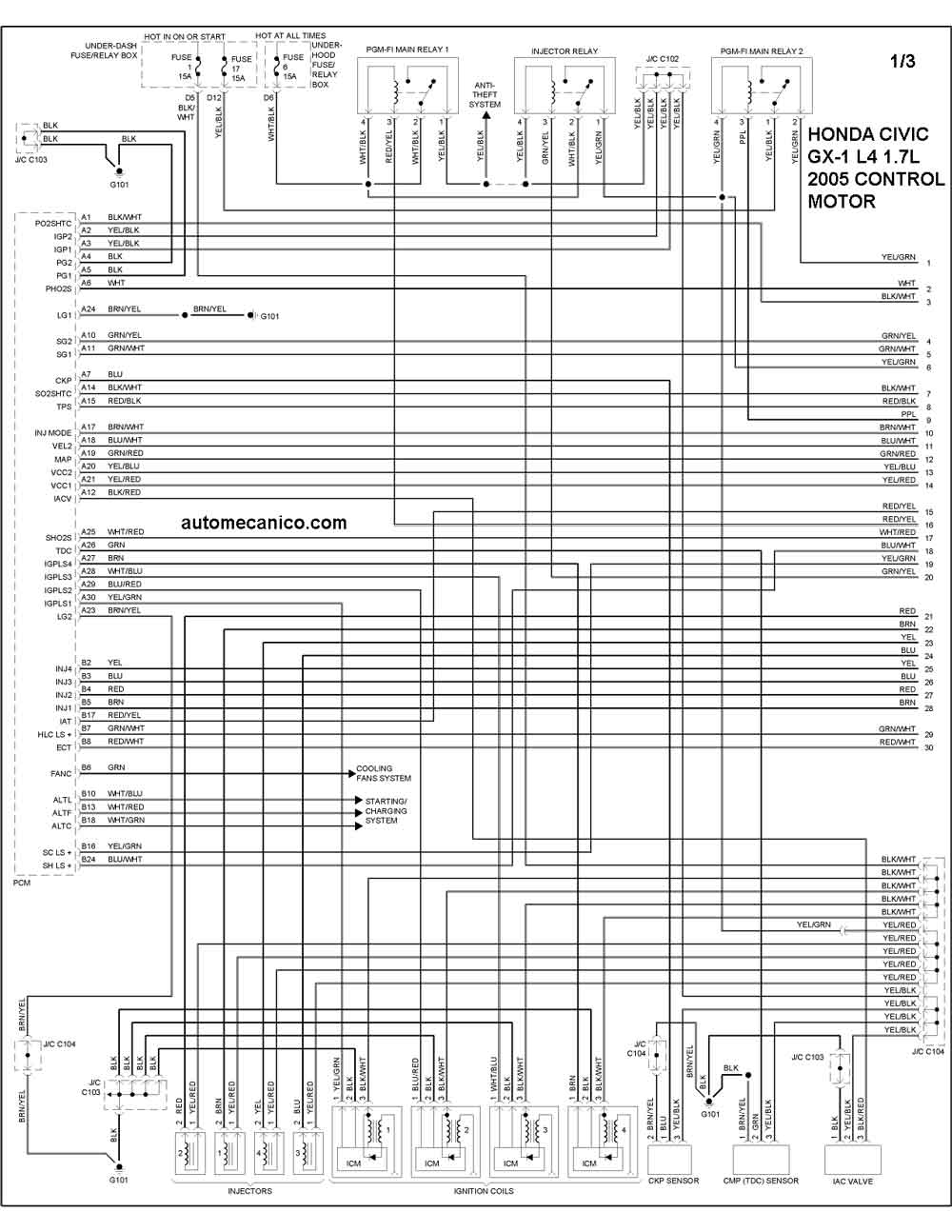

| 2005 | CIVIC GX-1 1.7L 4 CIL | CONTROL DEL MOTOR 1/3 |

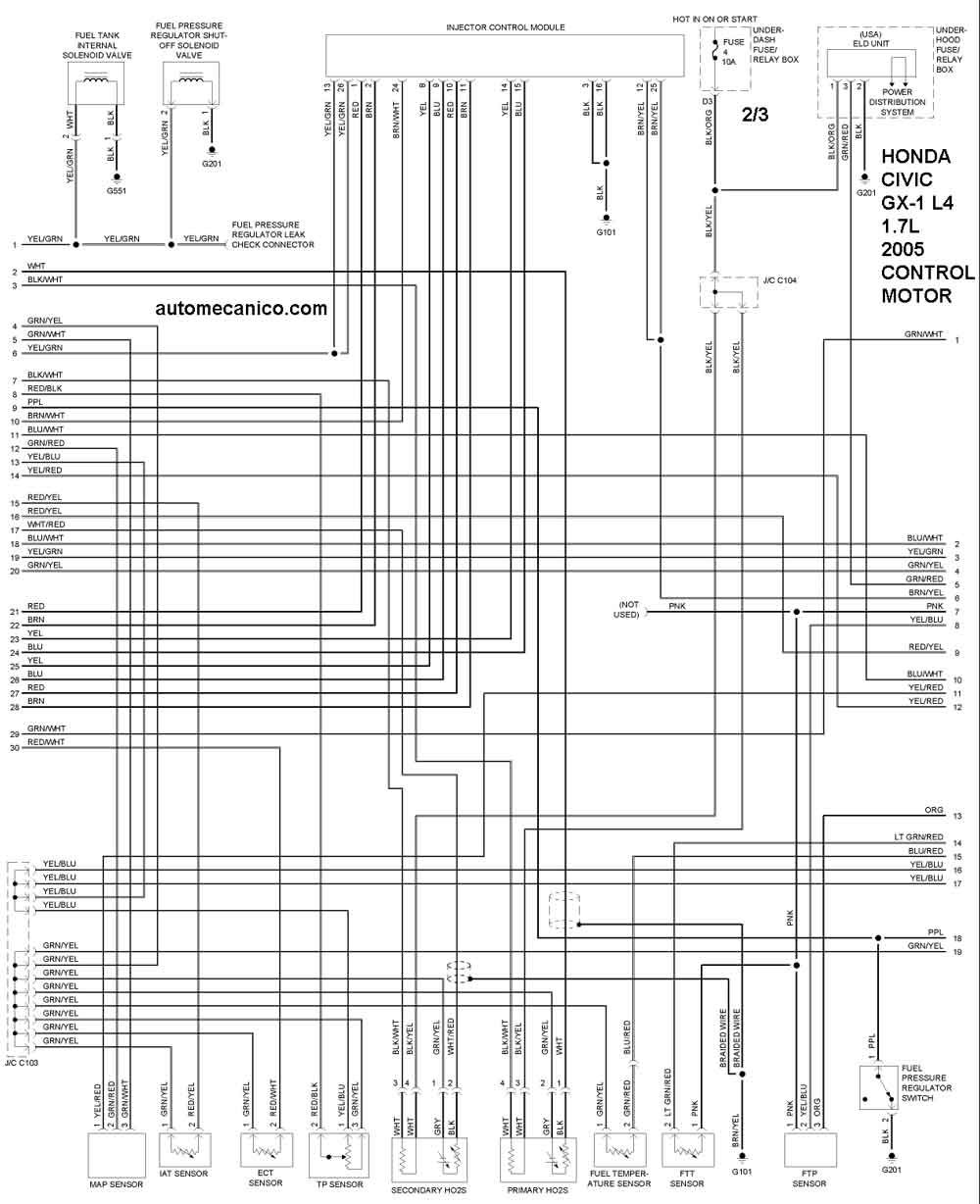

| 2005 | CIVIC GX-1 1.7L 4 CIL | CONTROL DEL MOTOR 2/3 |

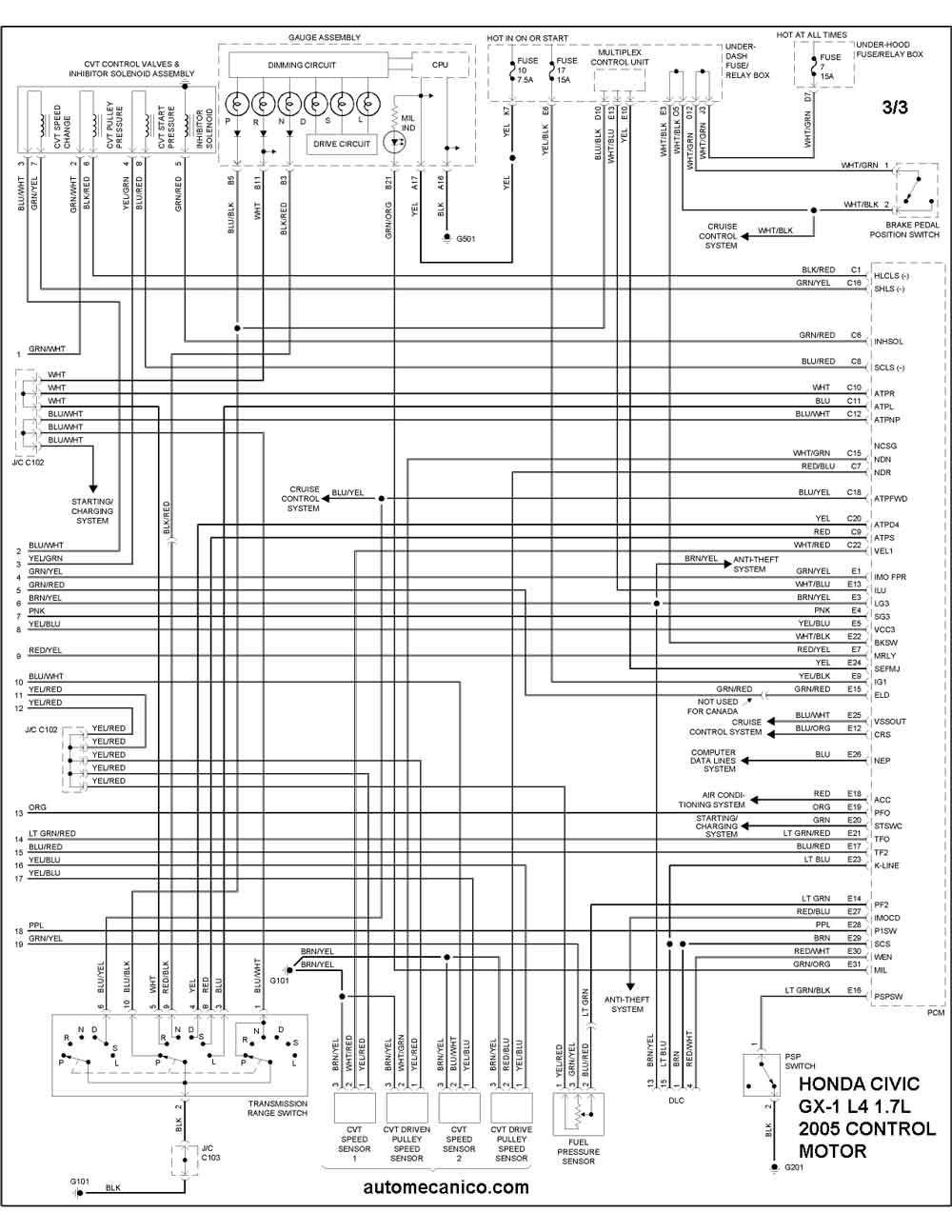

| 2005 | CIVIC GX-1 1.7L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CIVIC HX 1.7L T. Autom 4 Cil |

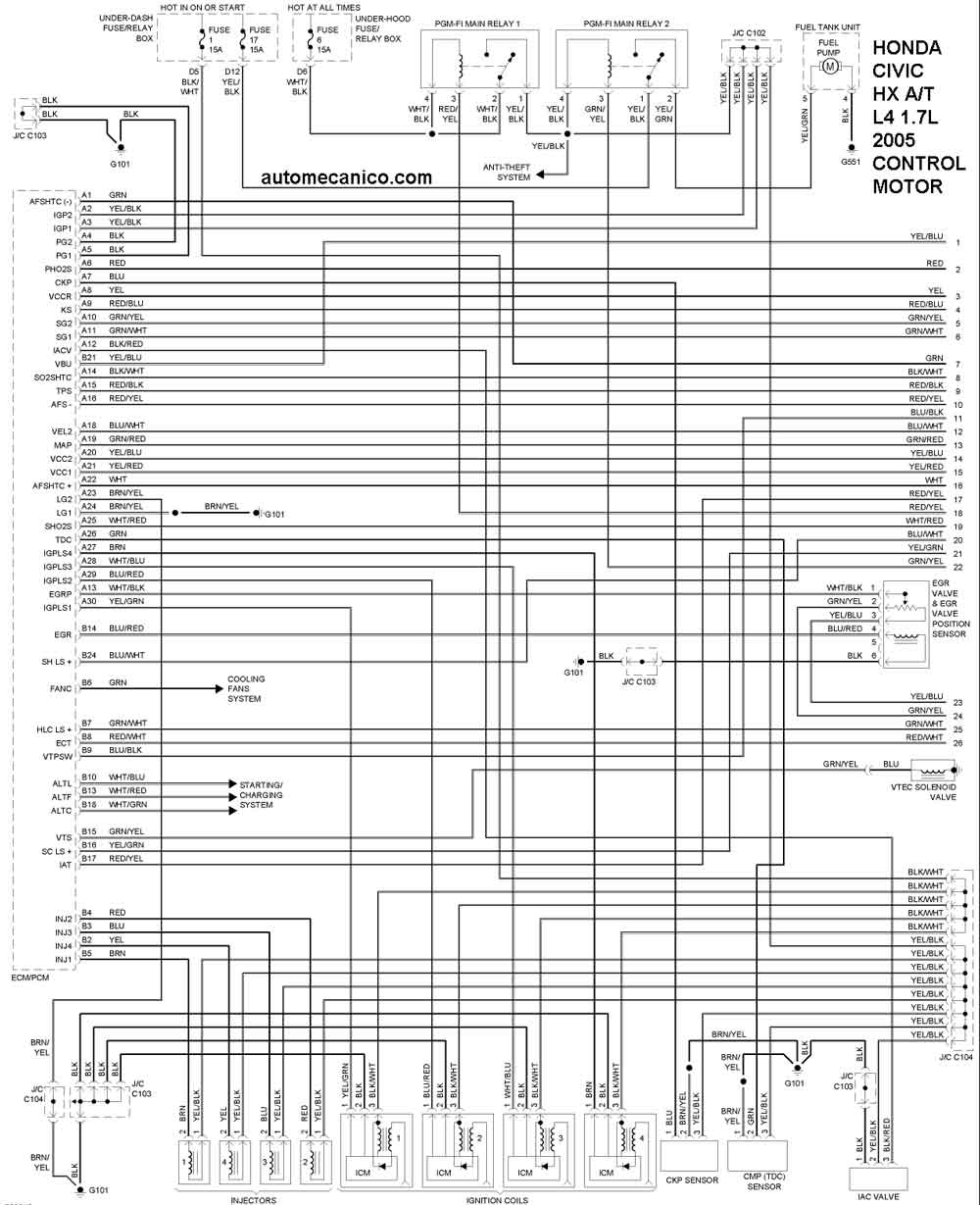

| 2005 | CIVIC HX 1.7L T. Autom 4 Cil | CONTROL DEL MOTOR 1/3 |

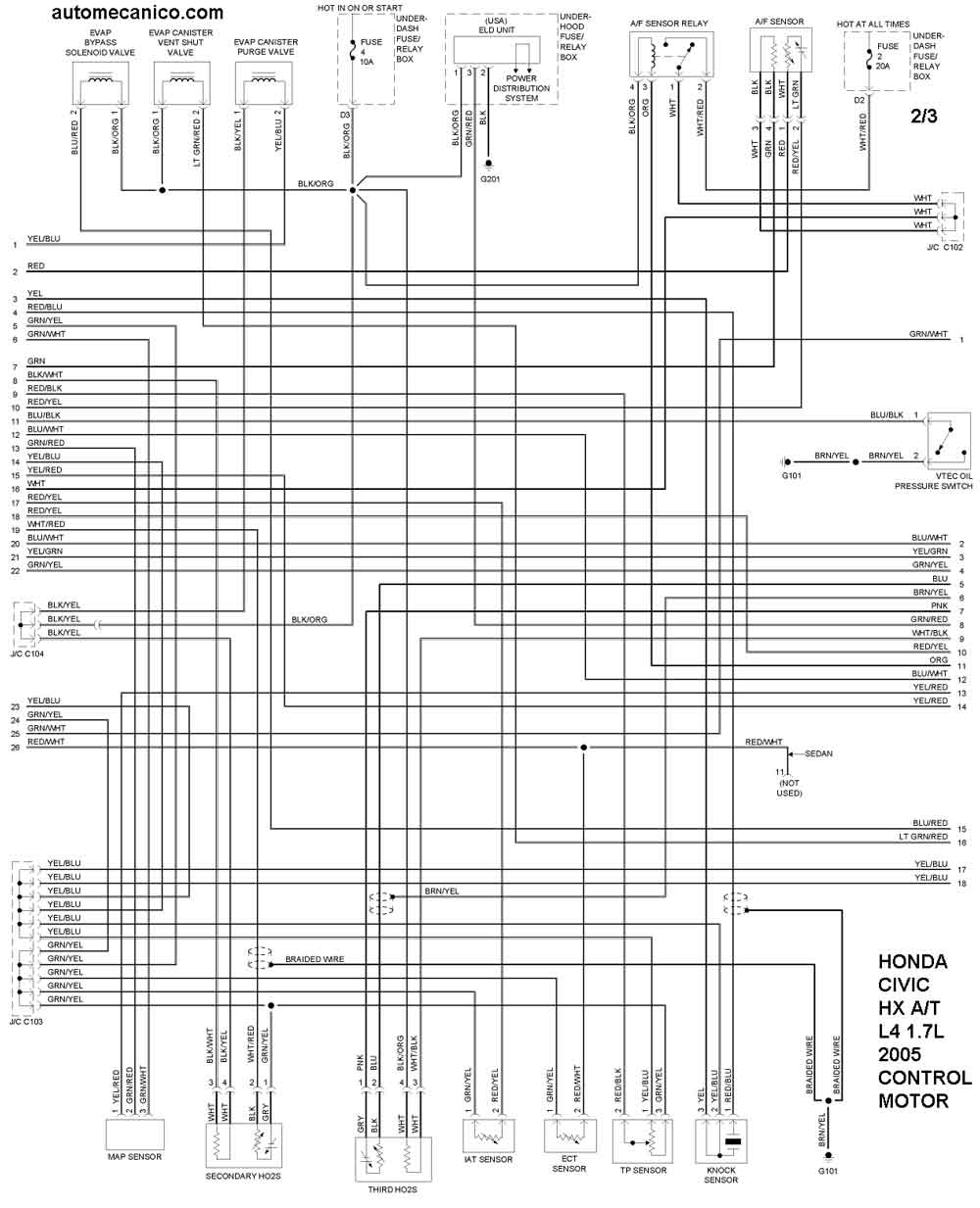

| 2005 | CIVIC HX 1.7L T. Autom 4 Cil | CONTROL DEL MOTOR 2/3 |

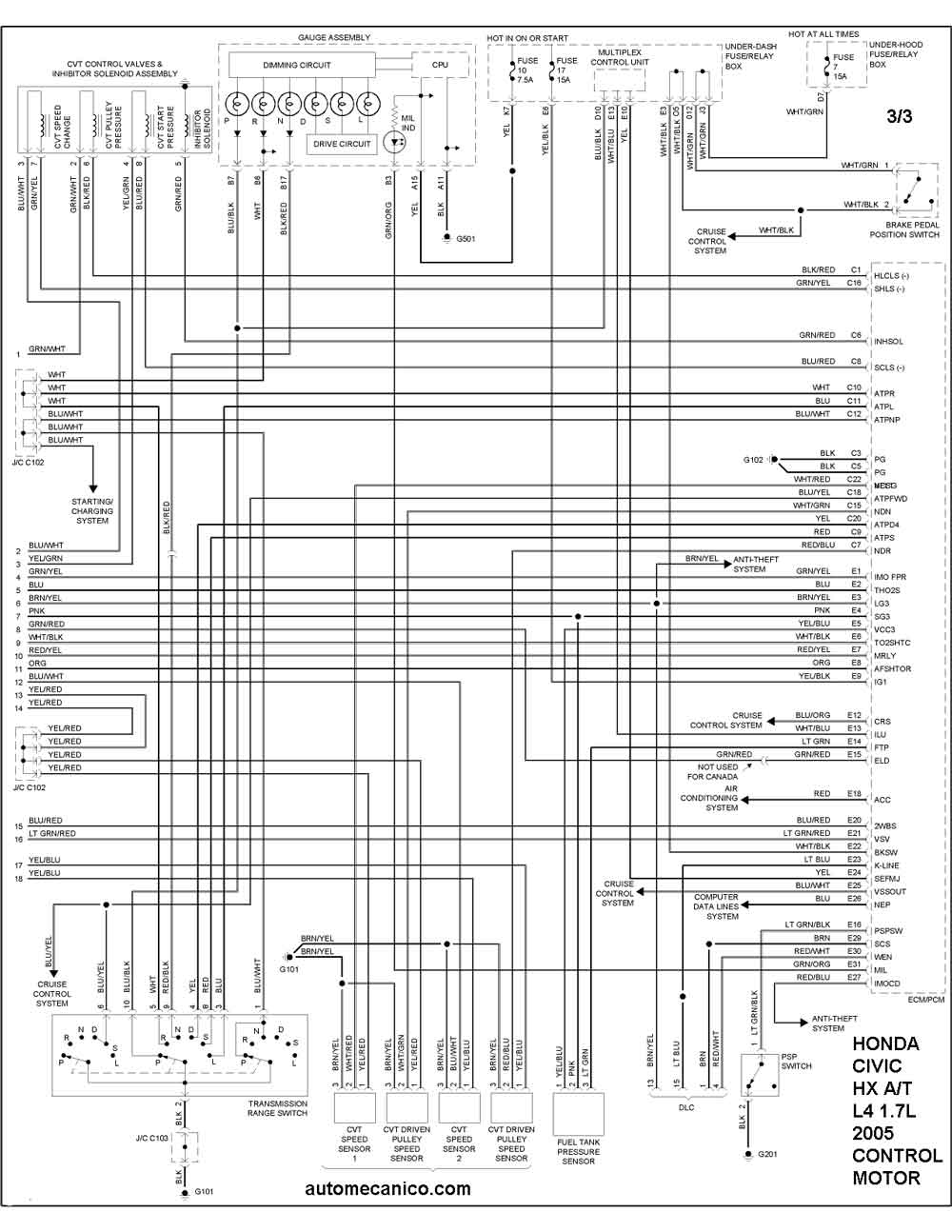

| 2005 | CIVIC HX 1.7L T. Autom 4 Cil | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CIVIC HX 1.7L T. Manual 4 Cil |

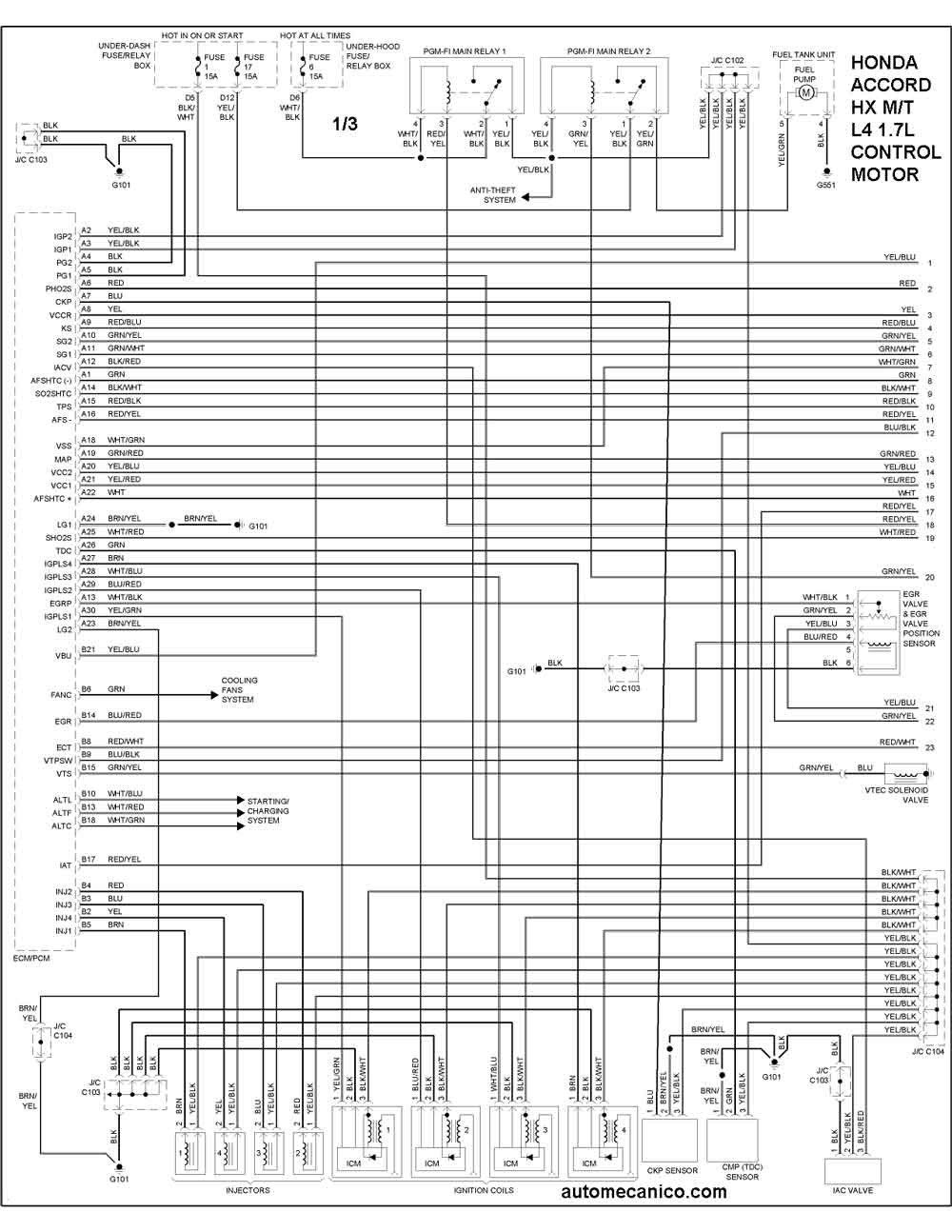

| 2005 | CIVIC HX 1.7L T. Manual 4Cil | CONTROL DEL MOTOR 1/3 |

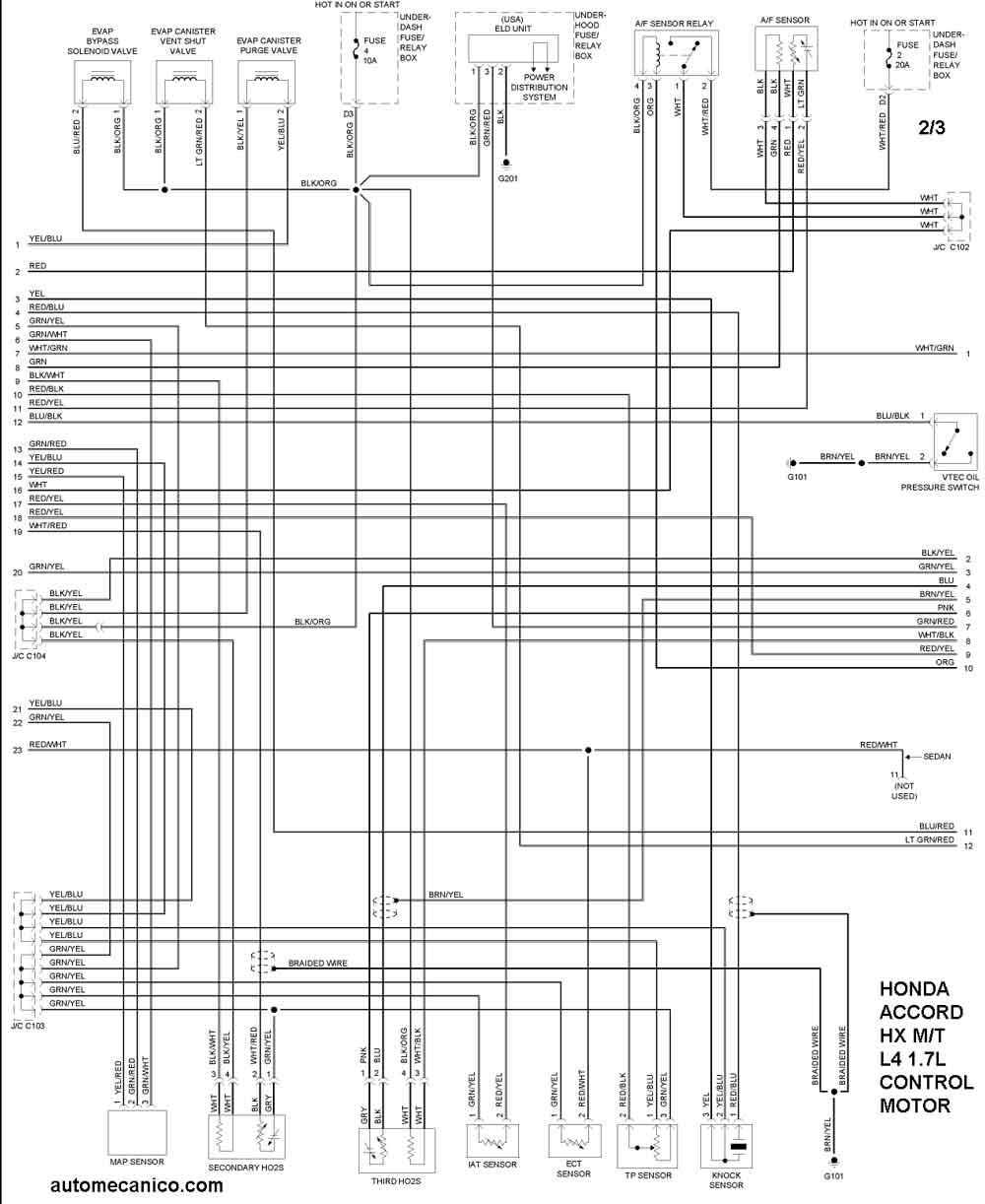

| 2005 | CIVIC HX 1.7L T. Manual 4Cil | CONTROL DEL MOTOR 2/3 |

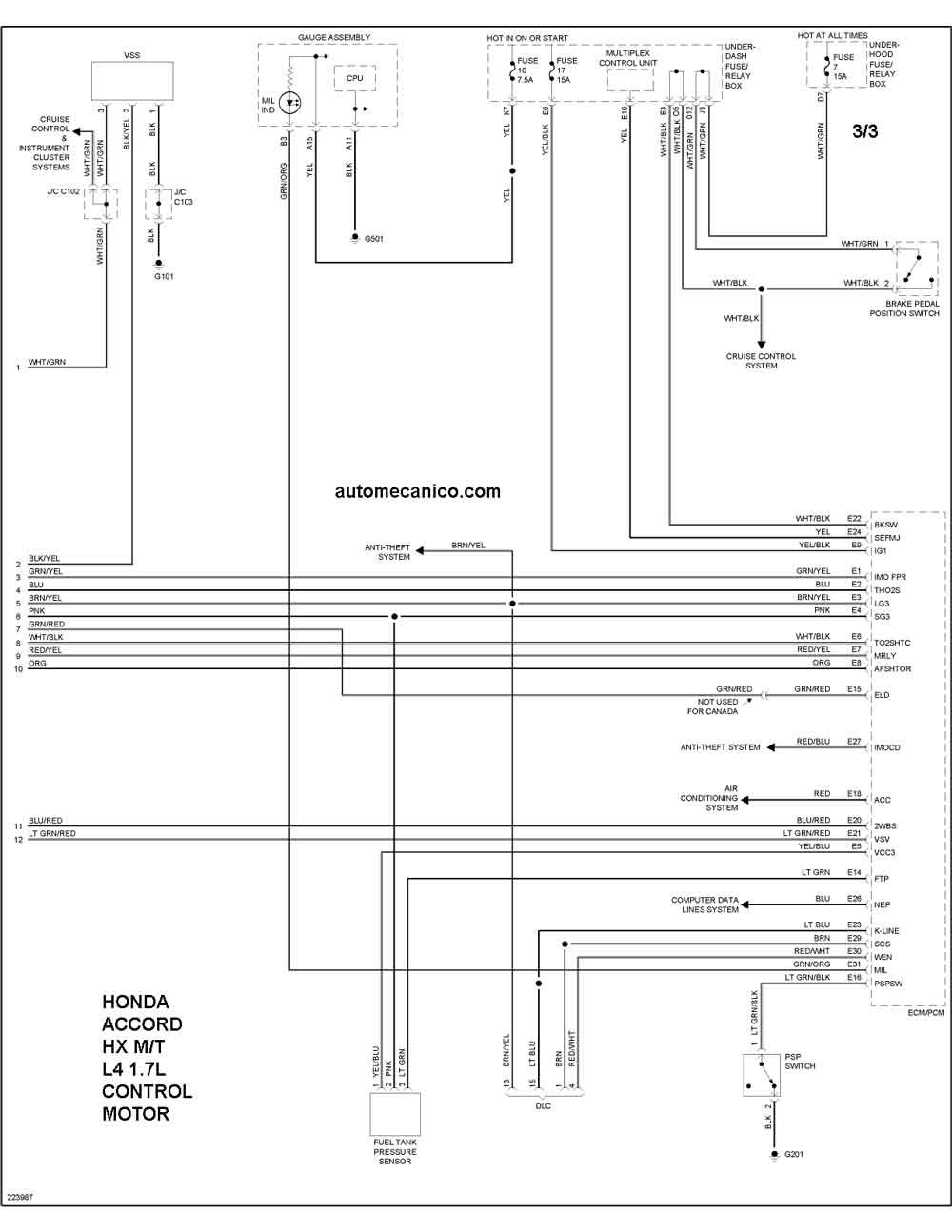

| 2005 | CIVIC HX 1.7L T. Manual 4Cil | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CIVIC IMA Circuit 1.7L 4 Cil |

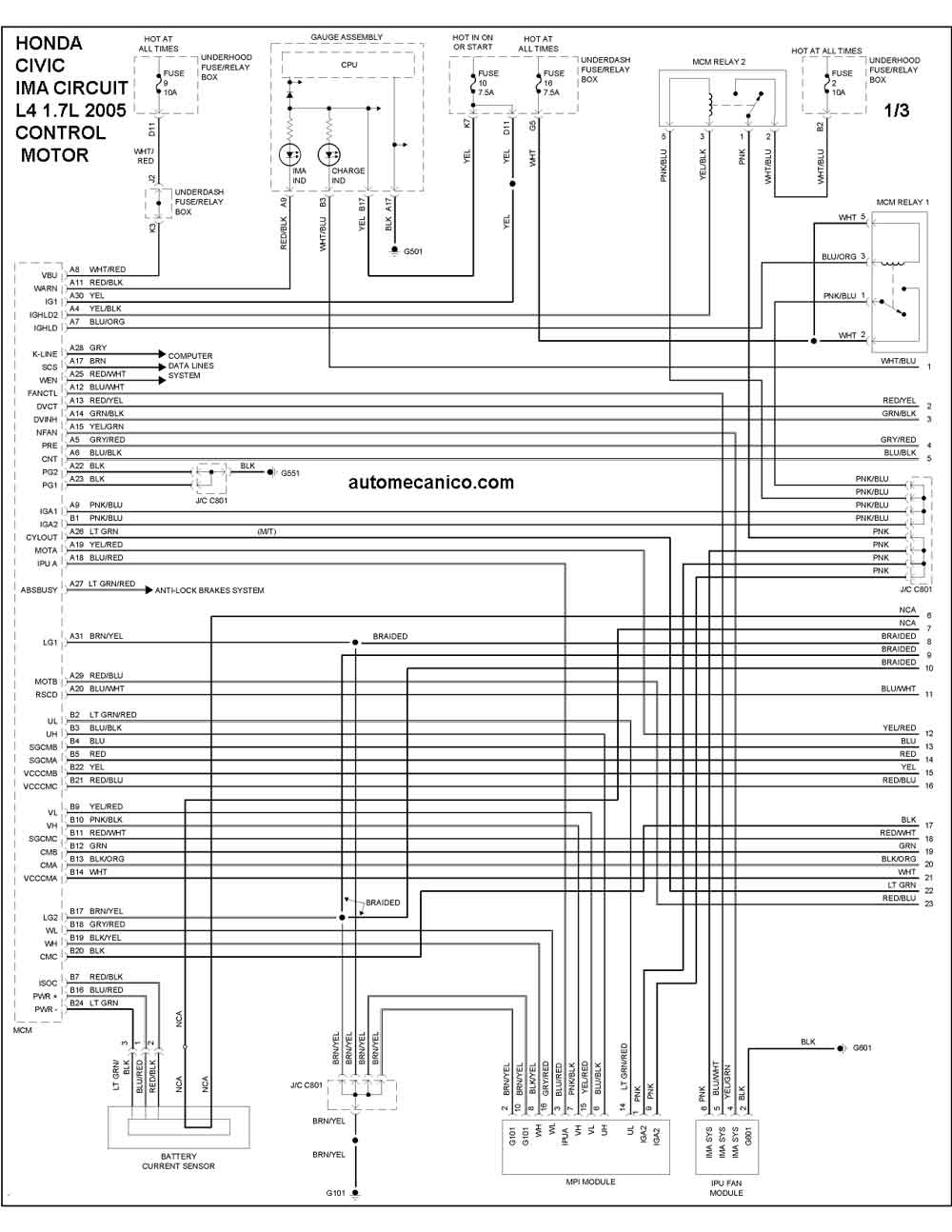

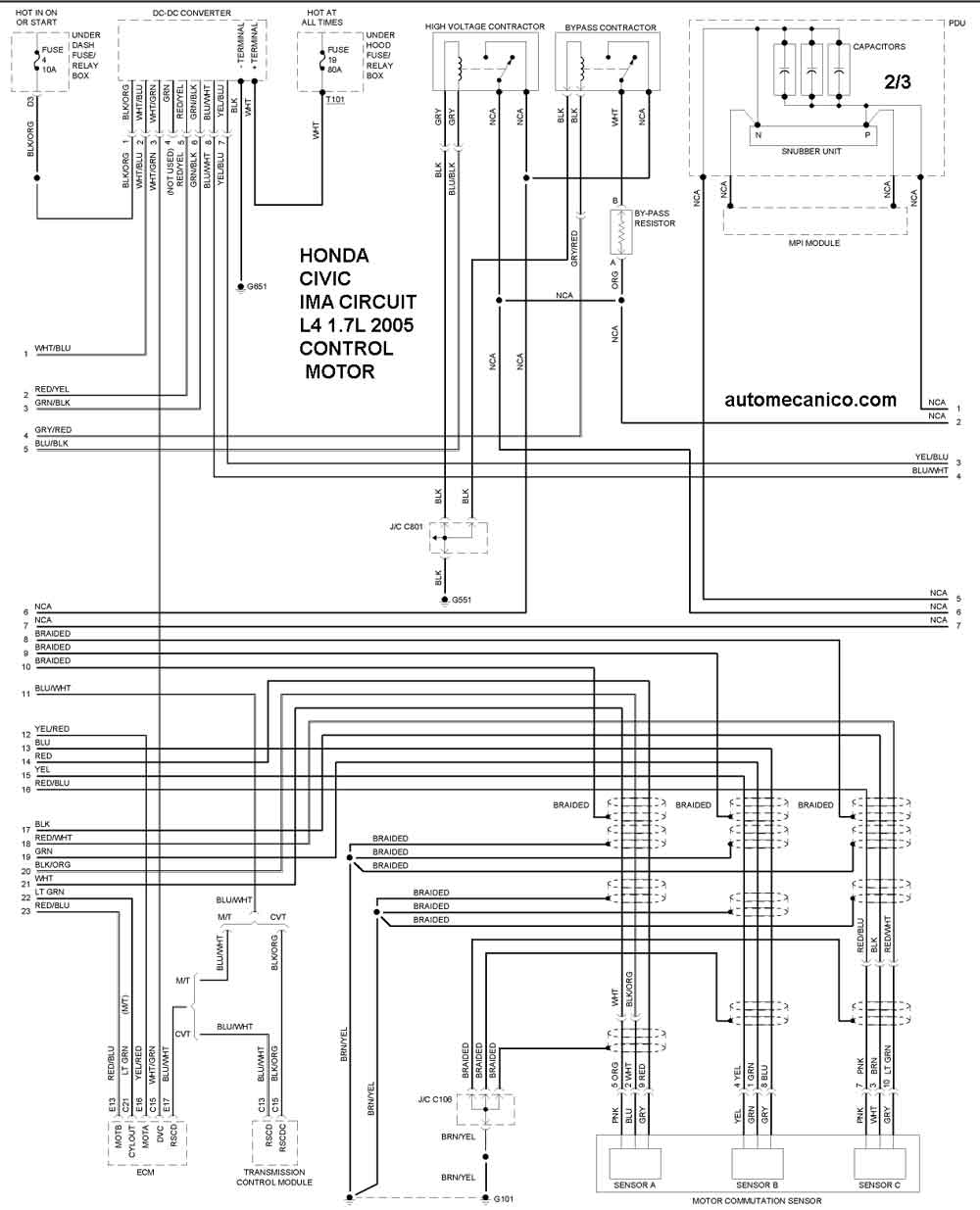

| 2005 | CIVIC IMA Circuit 1.7L 4Cil | CONTROL DEL MOTOR 1/3 |
| 2005 | CIVIC IMA Circuit 1.7L 4Cil | CONTROL DEL MOTOR 1/3 |

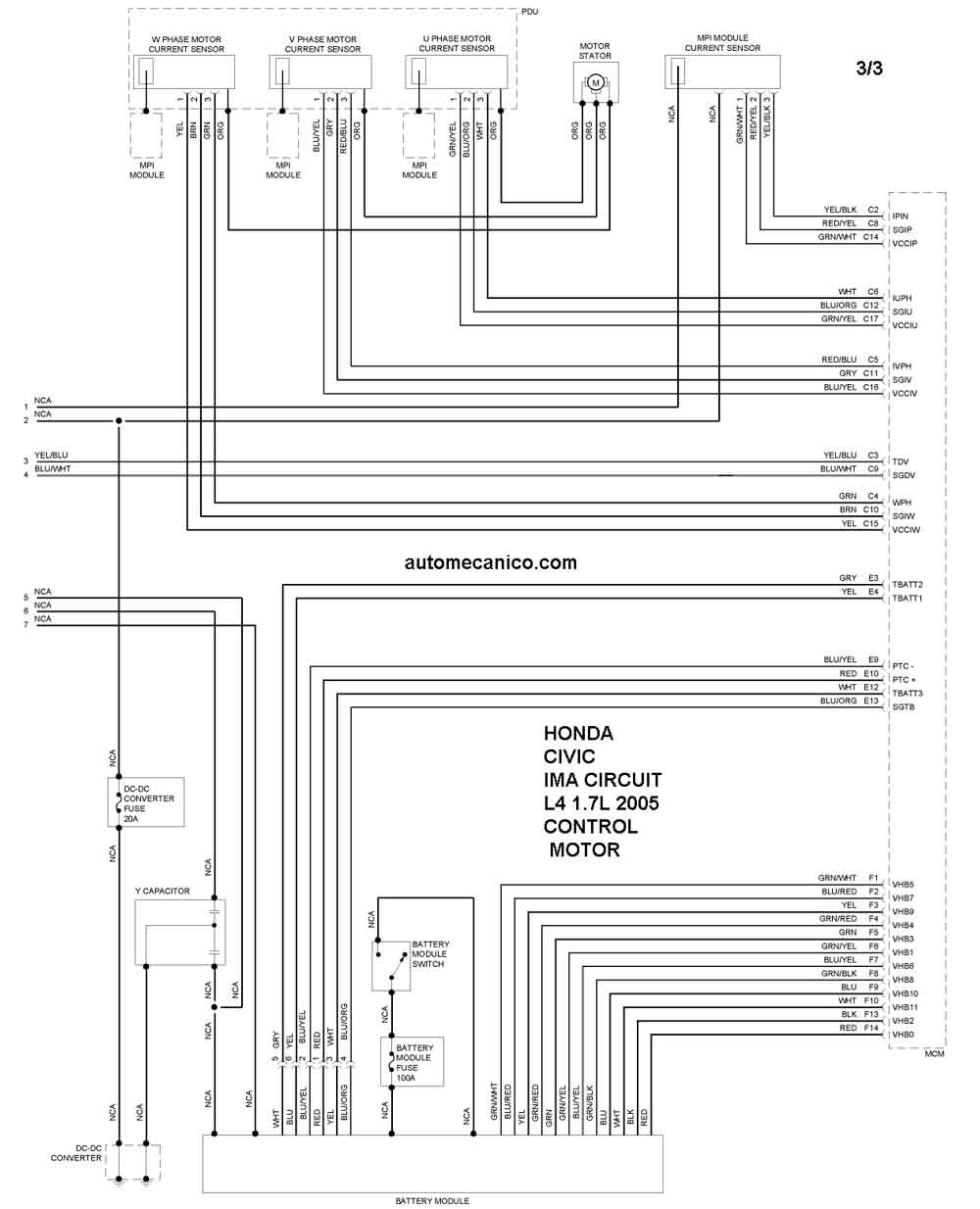

| 2005 | CIVIC IMA Circuit 1.7L 4Cil | CONTROL DEL MOTOR 1/3 |
| Año | HONDA | CIVIC 2.0L 4 Cil |

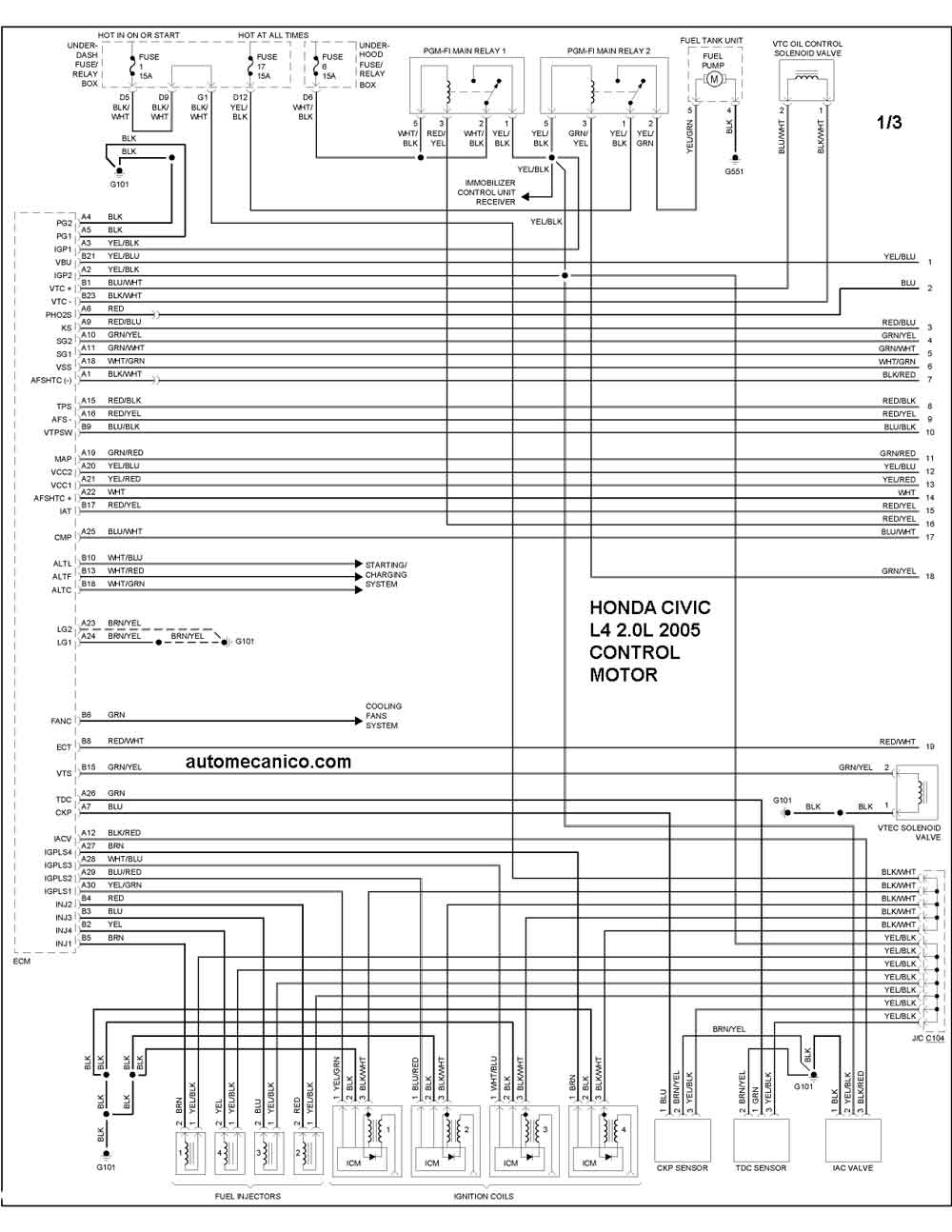

| 2005 | CIVIC 2.0L 4 Cil | CONTROL DEL MOTOR 1/3 |

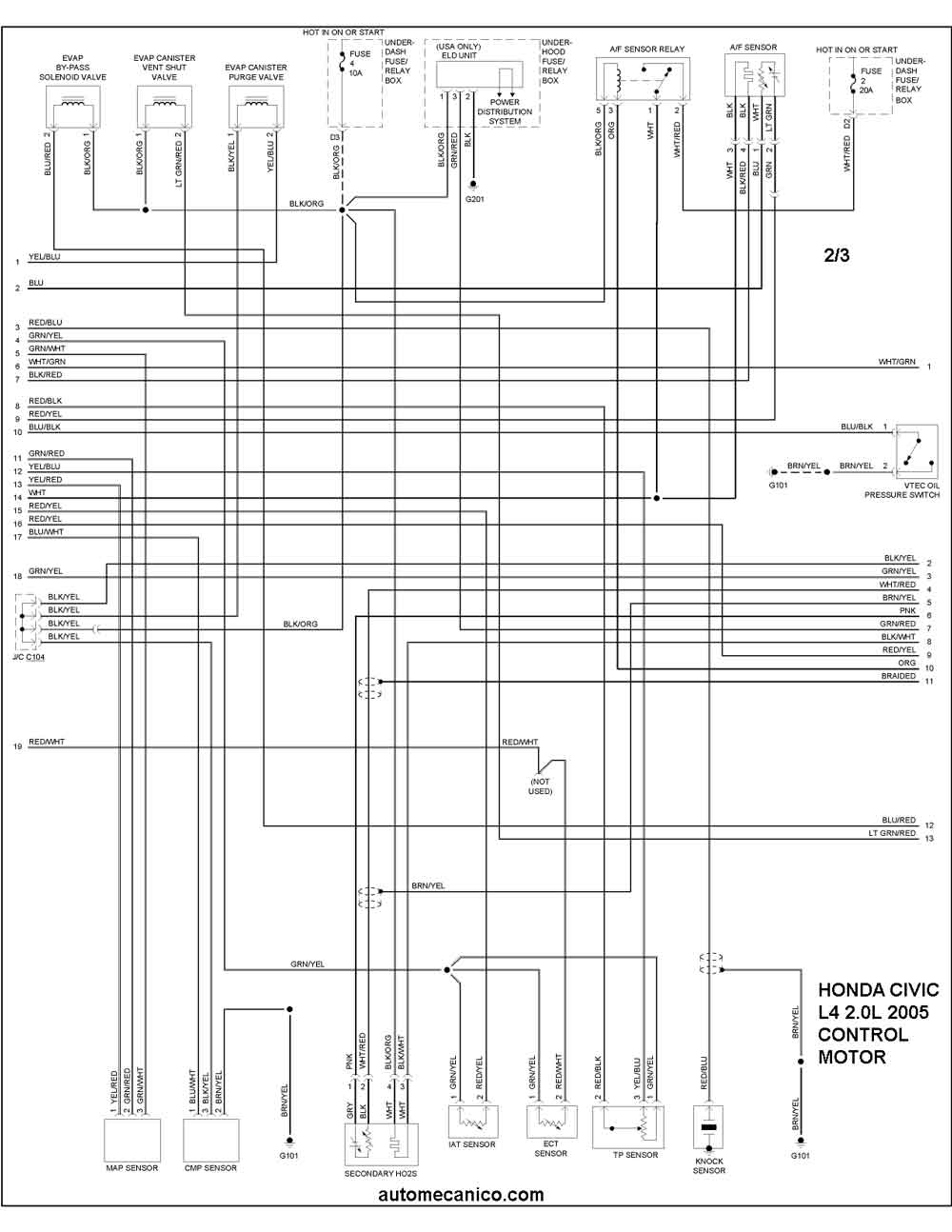

| 2005 | CIVIC 2.0L 4 Cil | CONTROL DEL MOTOR 2/3 |

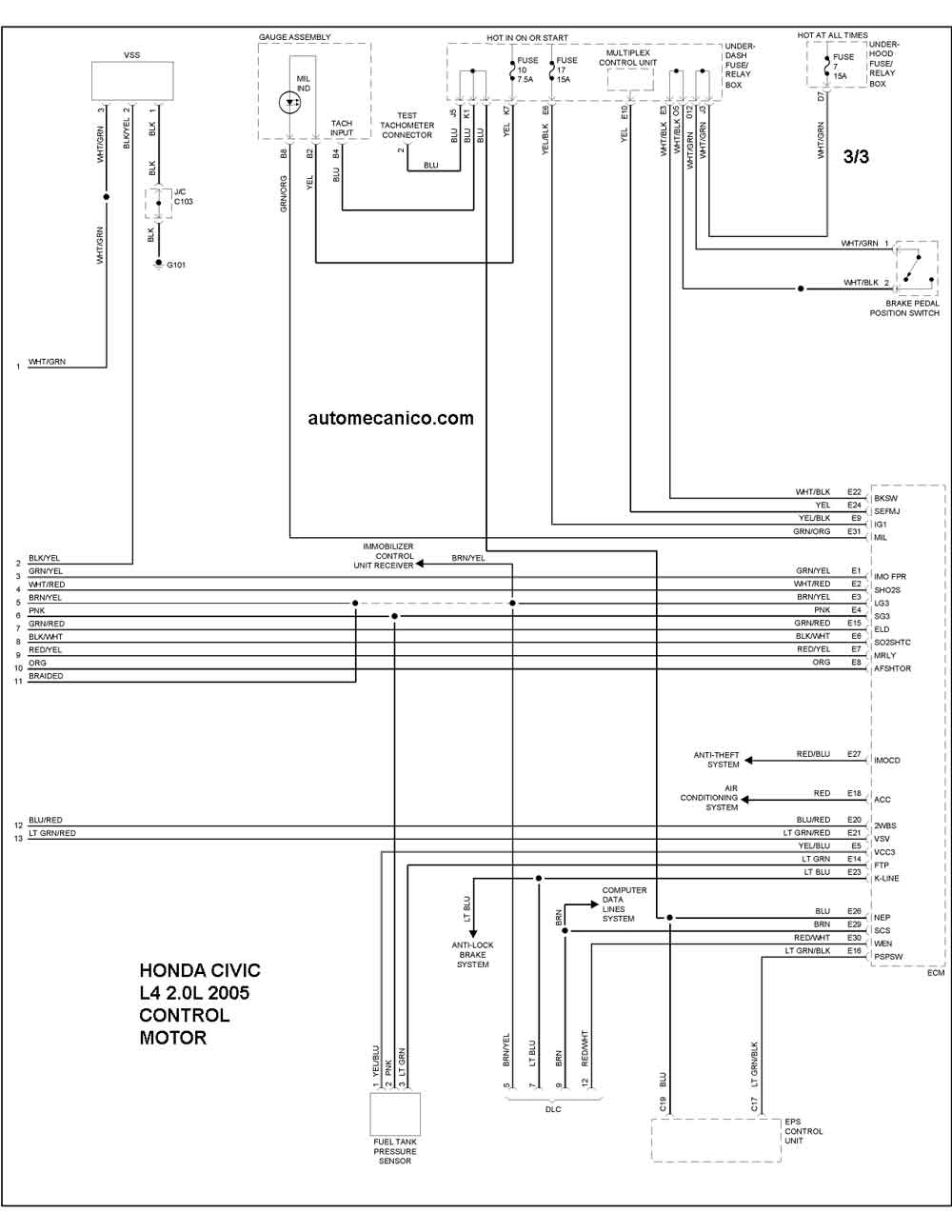

| 2005 | CIVIC 2.0L 4 Cil | CONTROL DEL MOTOR 3/3 |
