| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 2005 |
DIAGRAMAS - HONDA: CR-V, Element, Insight - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HONDA: CR-V, Element, Insight - 2005 - |
| Año | HONDA | CR-V 2.4L 4 CIL |

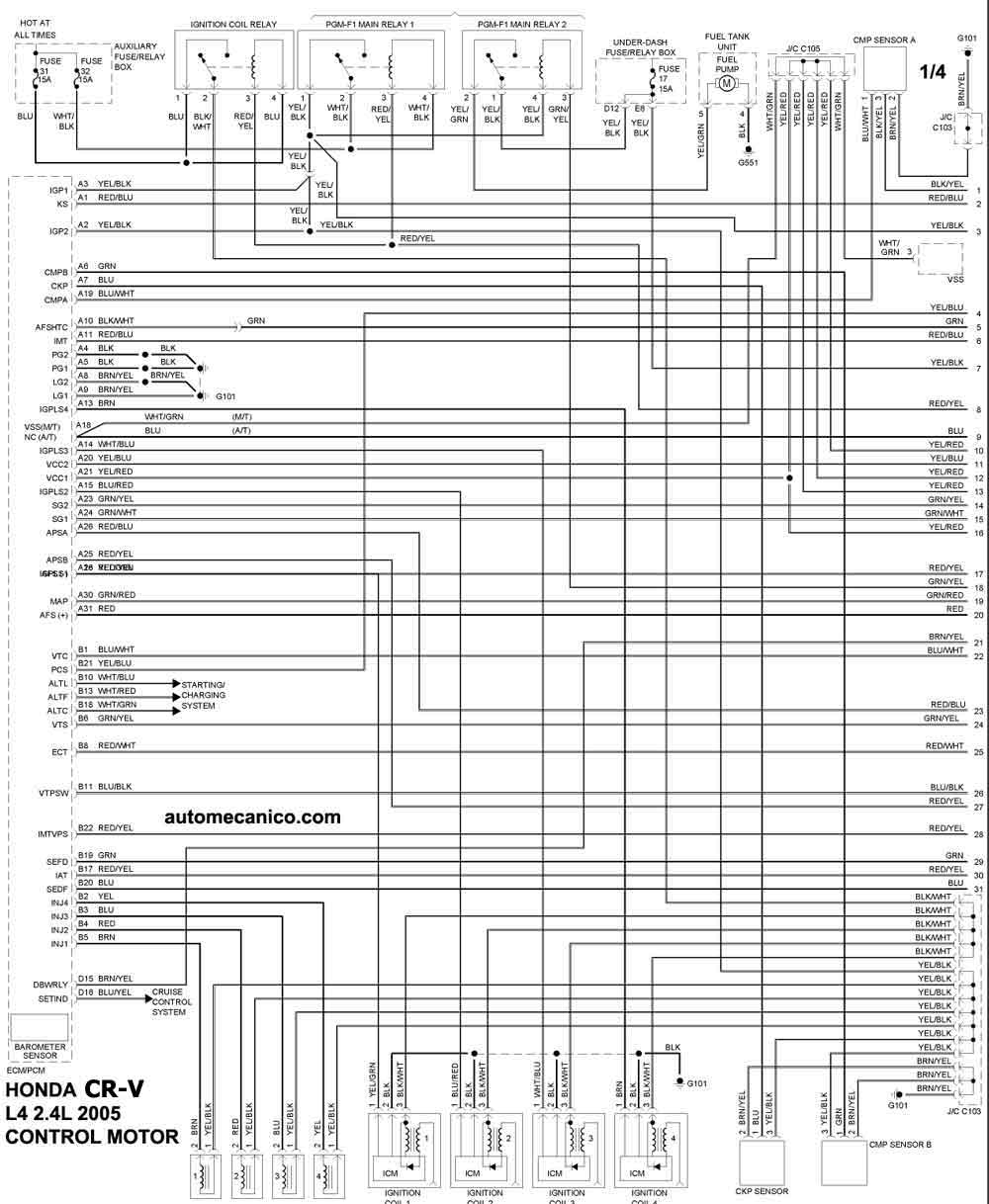

| 2005 | CR-V 2.4L 4 CIL | CONTROL DEL MOTOR 1/4 |

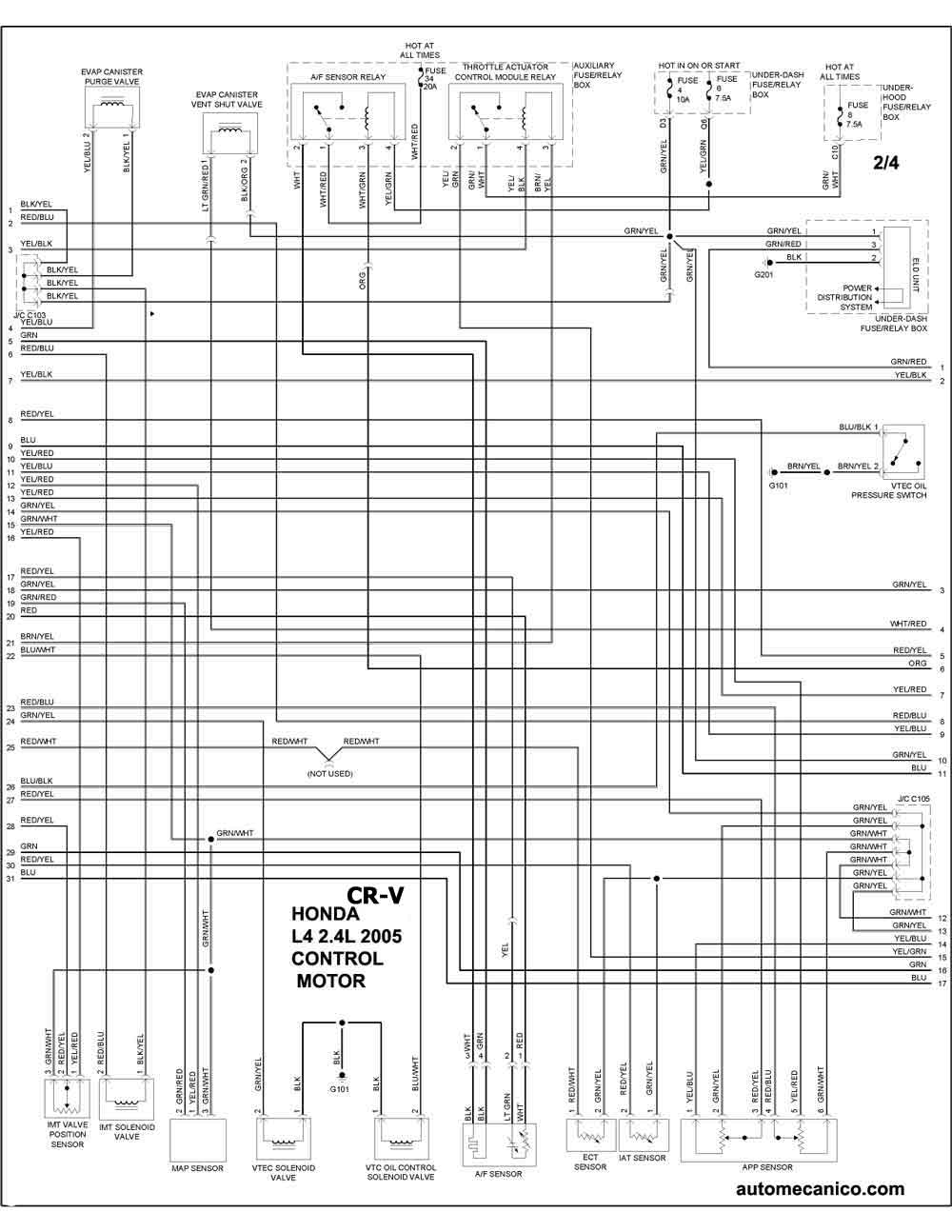

| 2005 | CR-V 2.4L 4 CIL | CONTROL DEL MOTOR 2/4 |

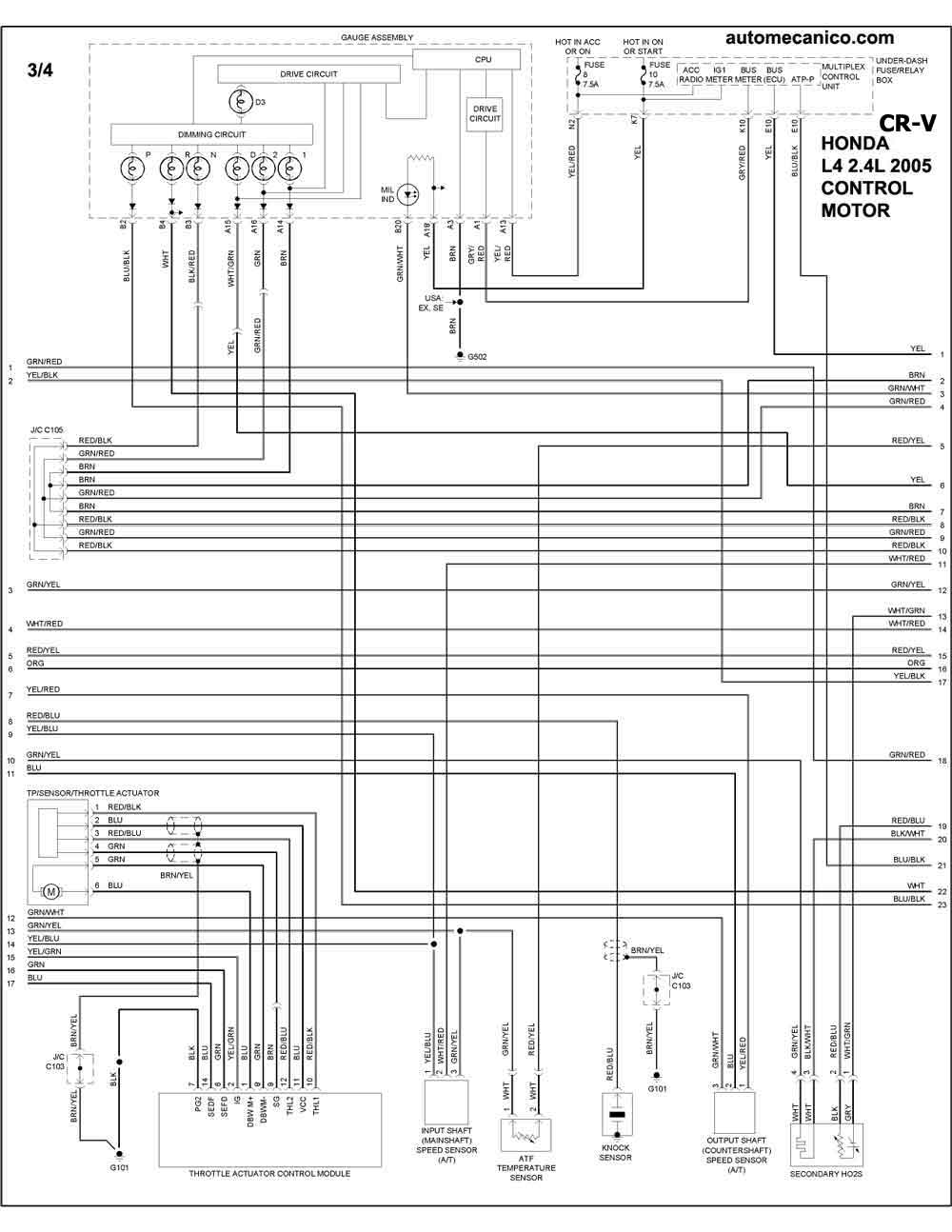

| 2005 | CR-V 2.4L 4 CIL | CONTROL DEL MOTOR 3/4 |

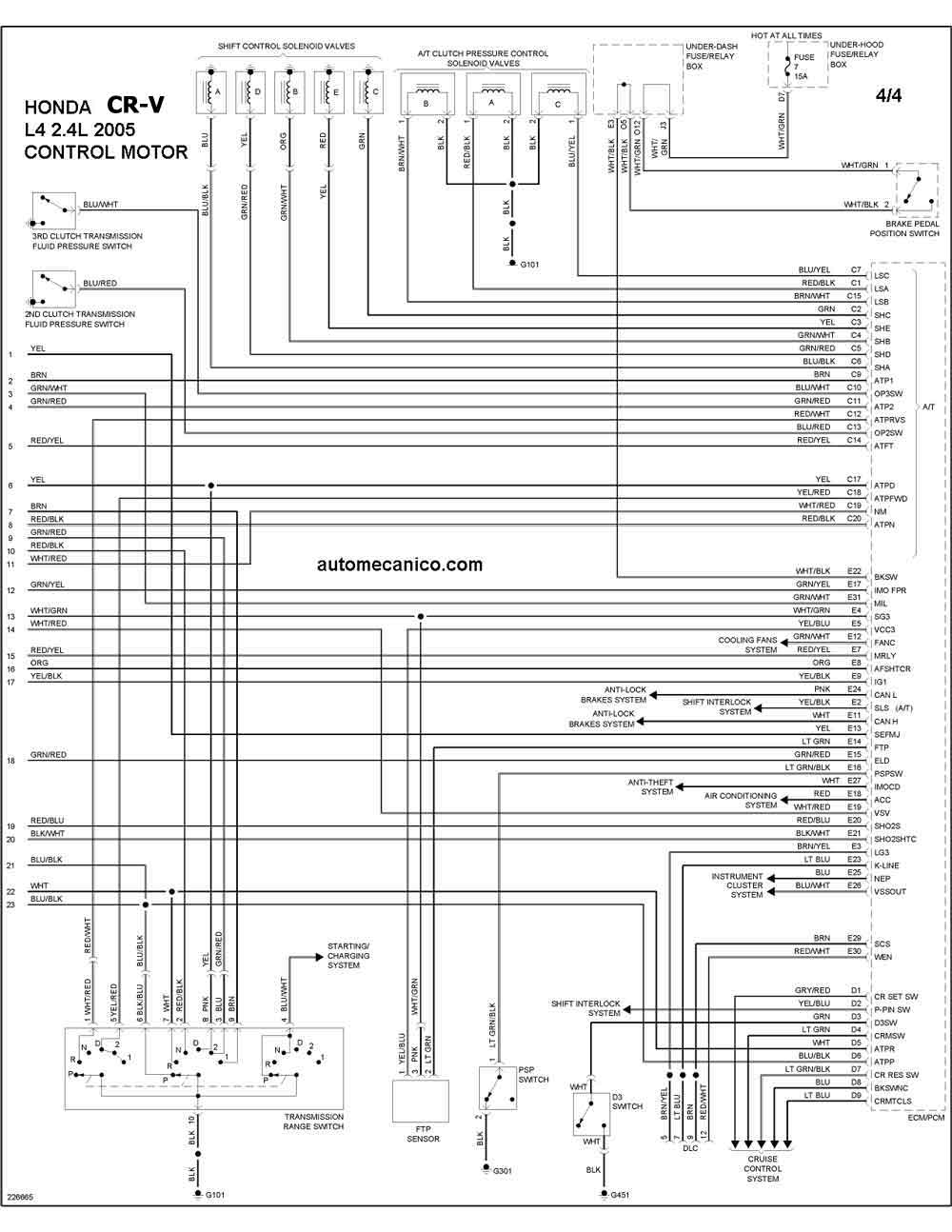

| 2005 | CR-V 2.4L 4 CIL | CONTROL DEL MOTOR 4/4 |
| Año | HONDA | ELEMENT 2.4L 4CIL |

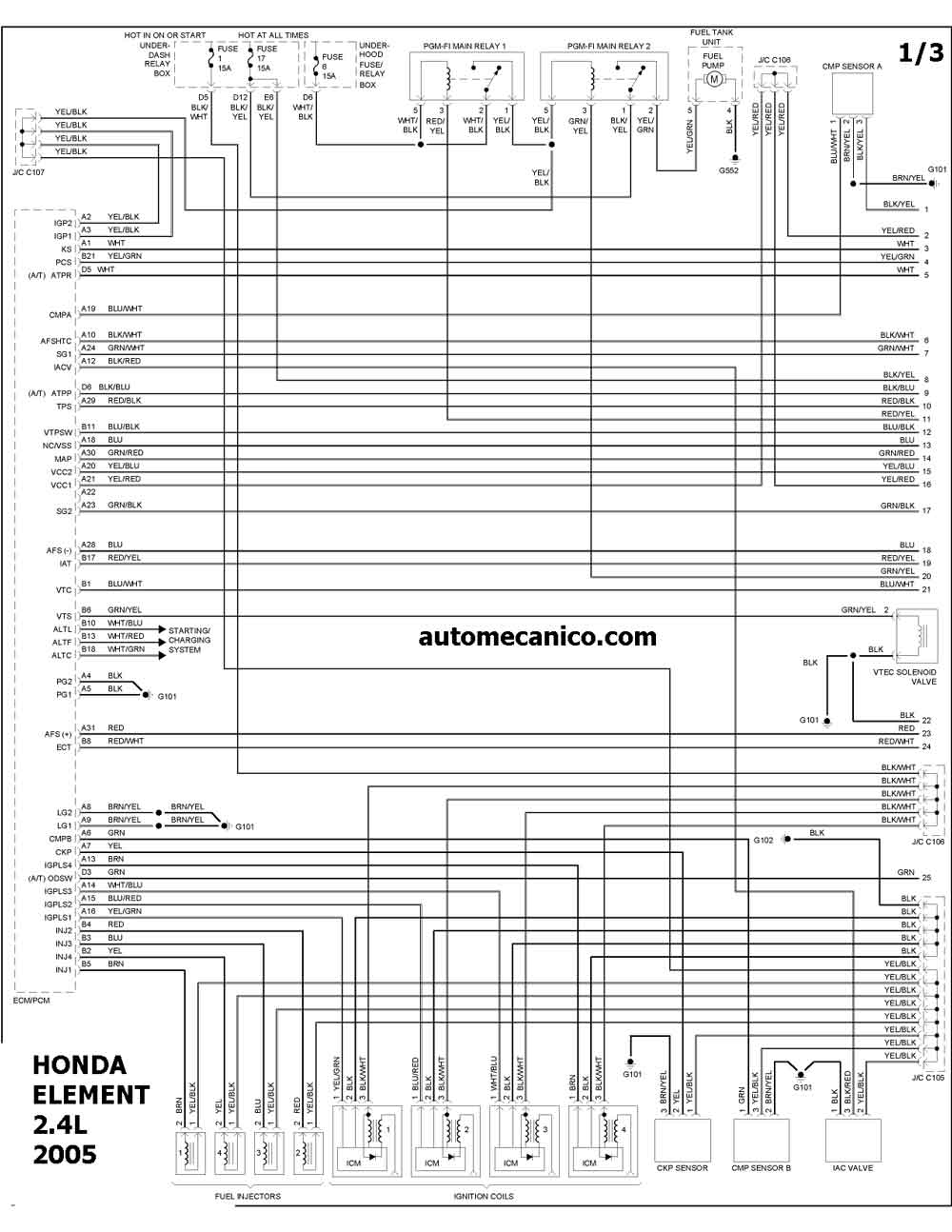

| 2005 | ELEMENT 2.4L 4 CIL | CONTROL DEL MOTOR 1/3 |

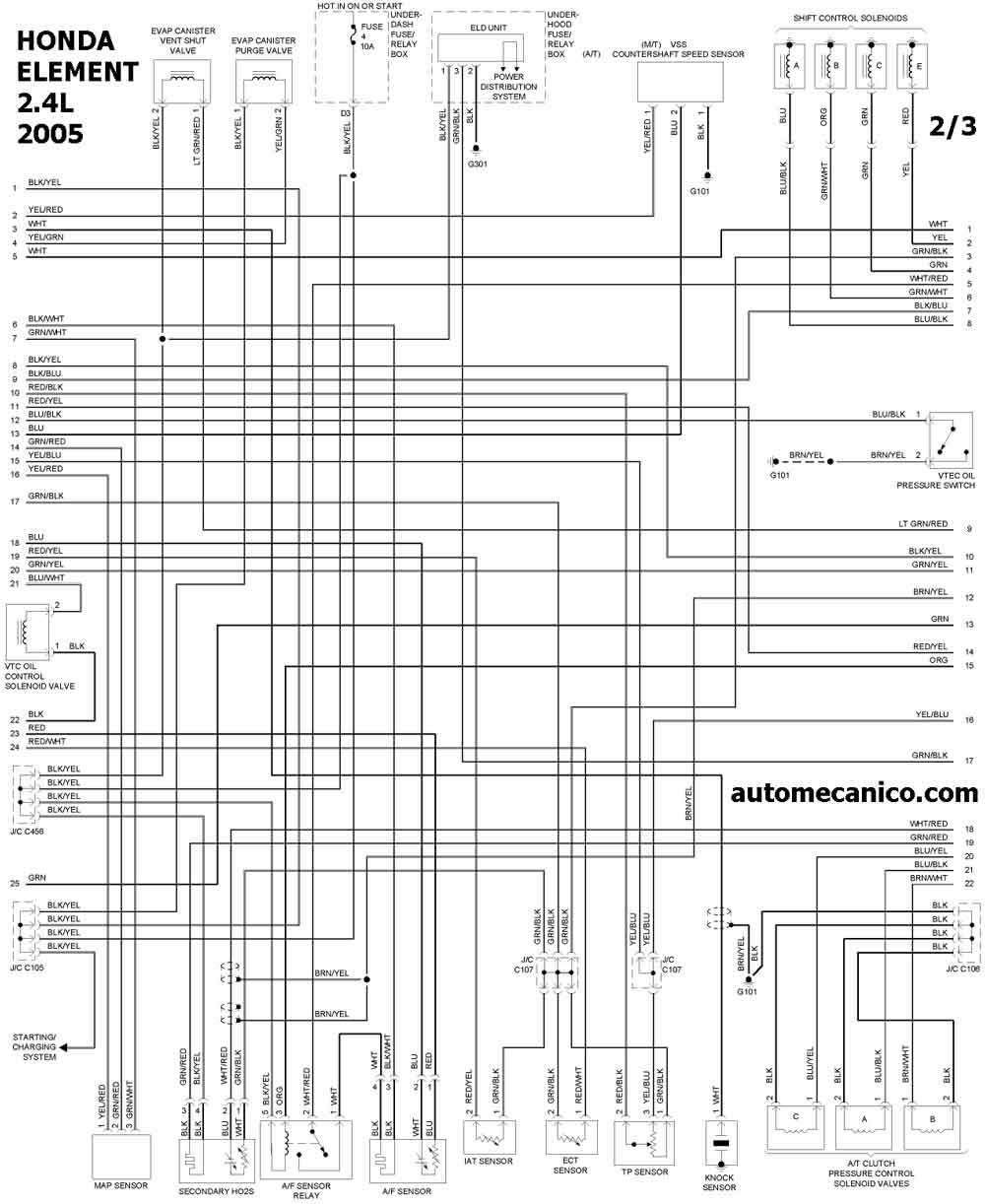

| 2005 | ELEMENT 2.4L 4 CIL | CONTROL DEL MOTOR 2/3 |

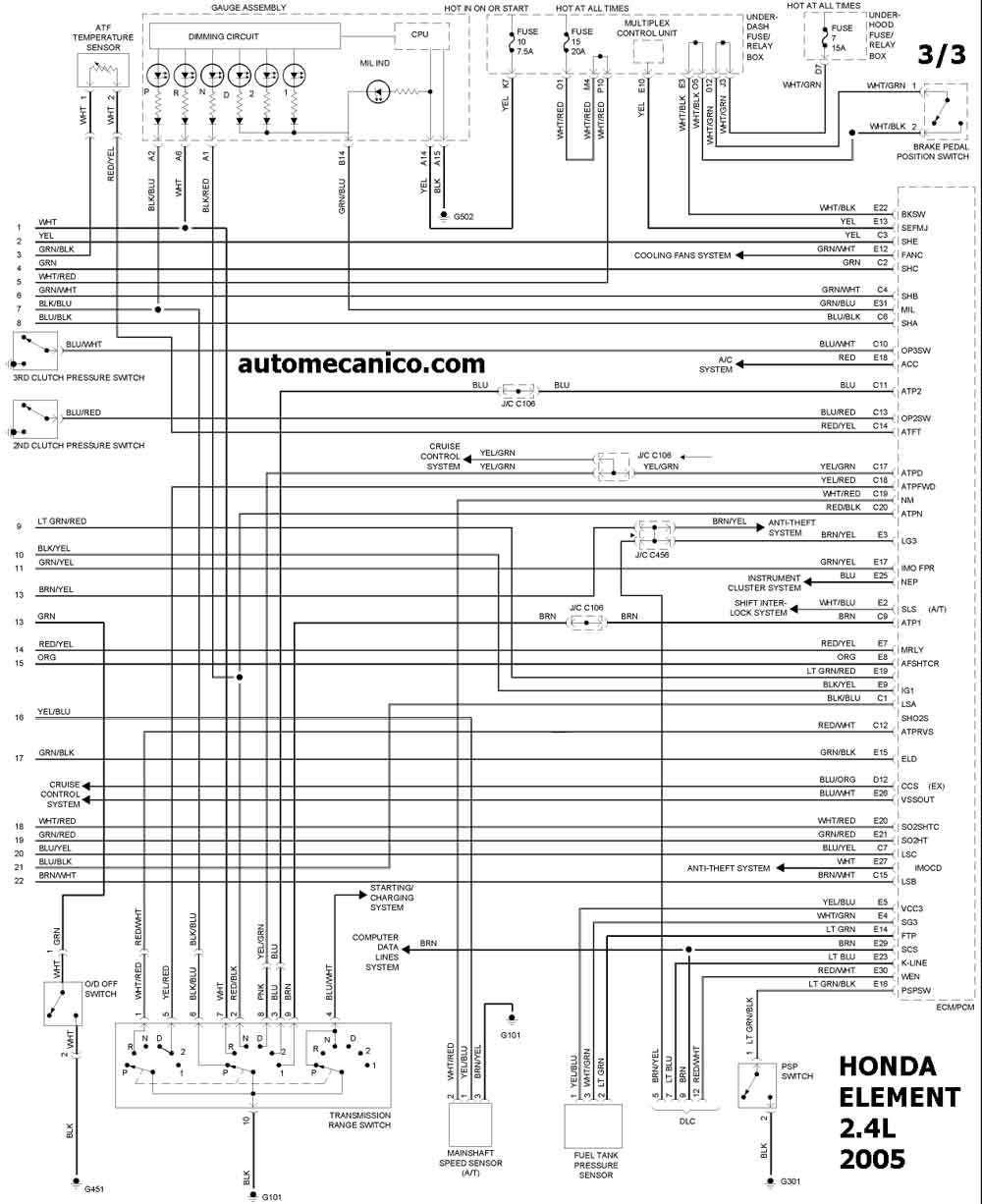

| 2005 | ELEMENT 2.4L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | HONDA Hybrid [Elect/ gasolin] | INSIGHT 1.0L 3Cil |

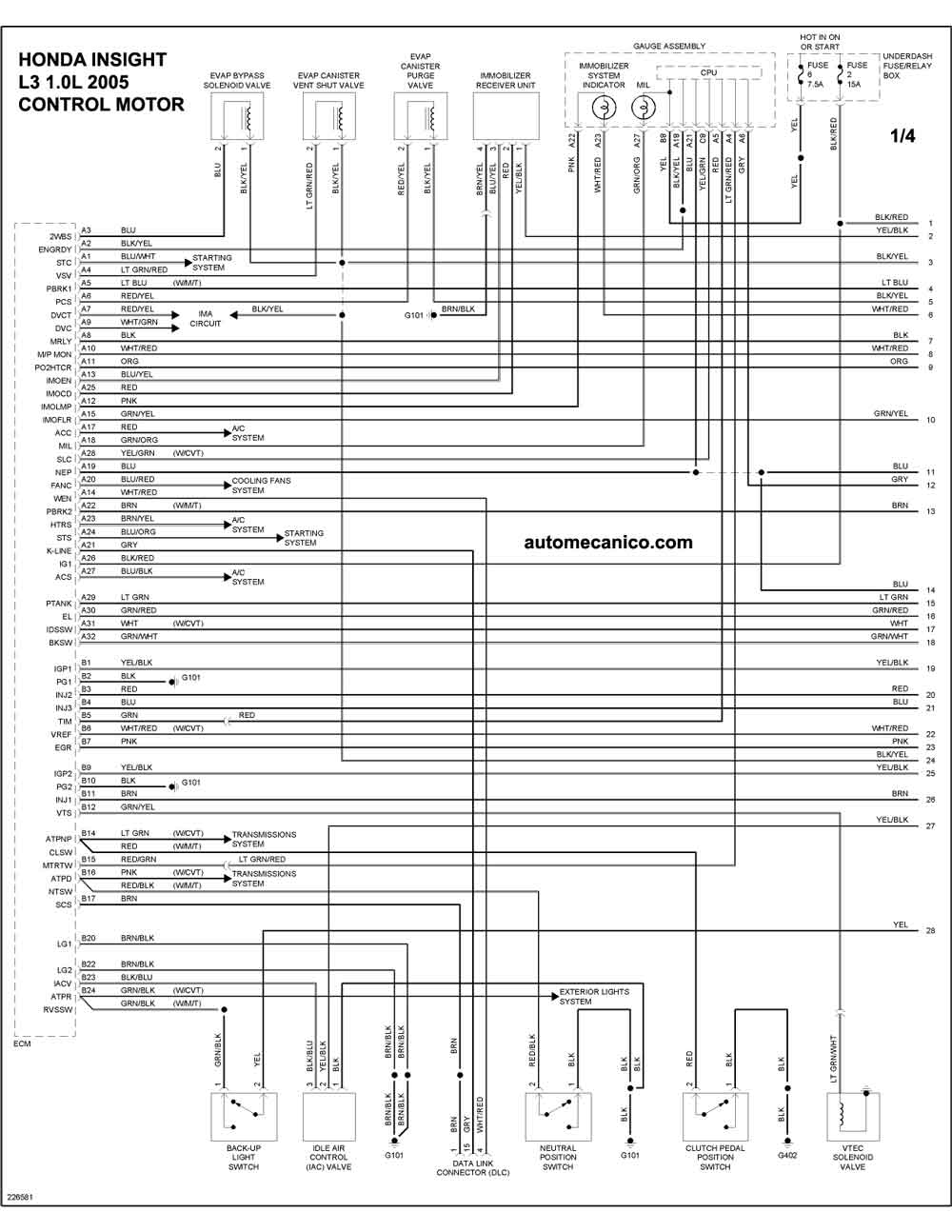

| 2005 | INSIGHT 1.0L 3 CIL Hybrid | CONTROL DEL MOTOR 1/4 |

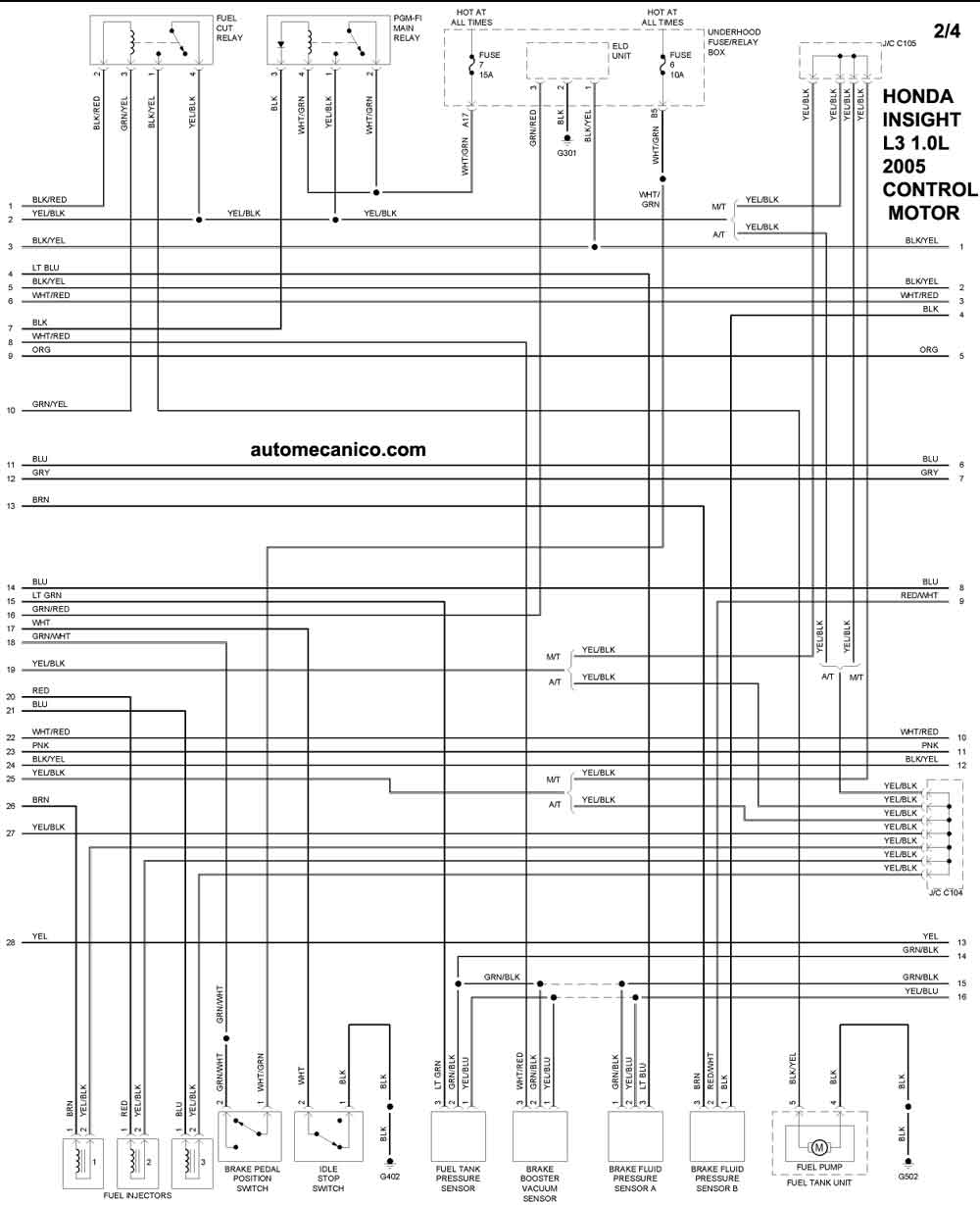

| 2005 | INSIGHT 1.0L 3 CIL Hybrid | CONTROL DEL MOTOR 2/4 |

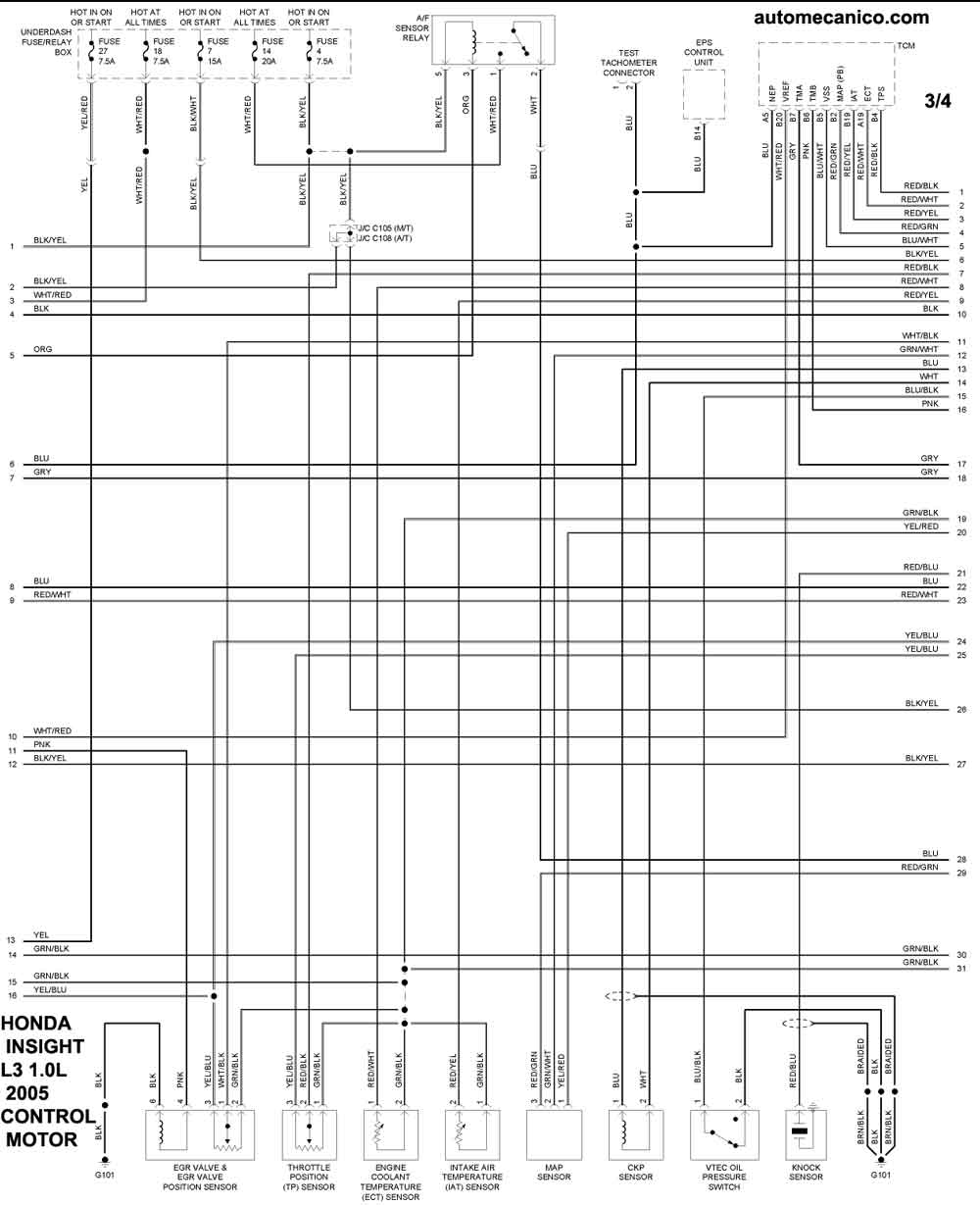

| 2005 | INSIGHT 1.0L 3 CIL Hybrid | CONTROL DEL MOTOR 3/4 |
| 2005 | INSIGHT 1.0L 3 CIL Hybrid | CONTROL DEL MOTOR 4/4 |
