CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 2005

DIAGRAMAS - HONDA: Odyseey, Pilot, S2000 - 2005 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / HONDA: Odyseey, Pilot, S2000 - 2005 -
Año HONDA ODYSSEY 3.5L V6 2005
2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 1/6
2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 2/6
2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 3/6
2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 4/6
2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 5/6

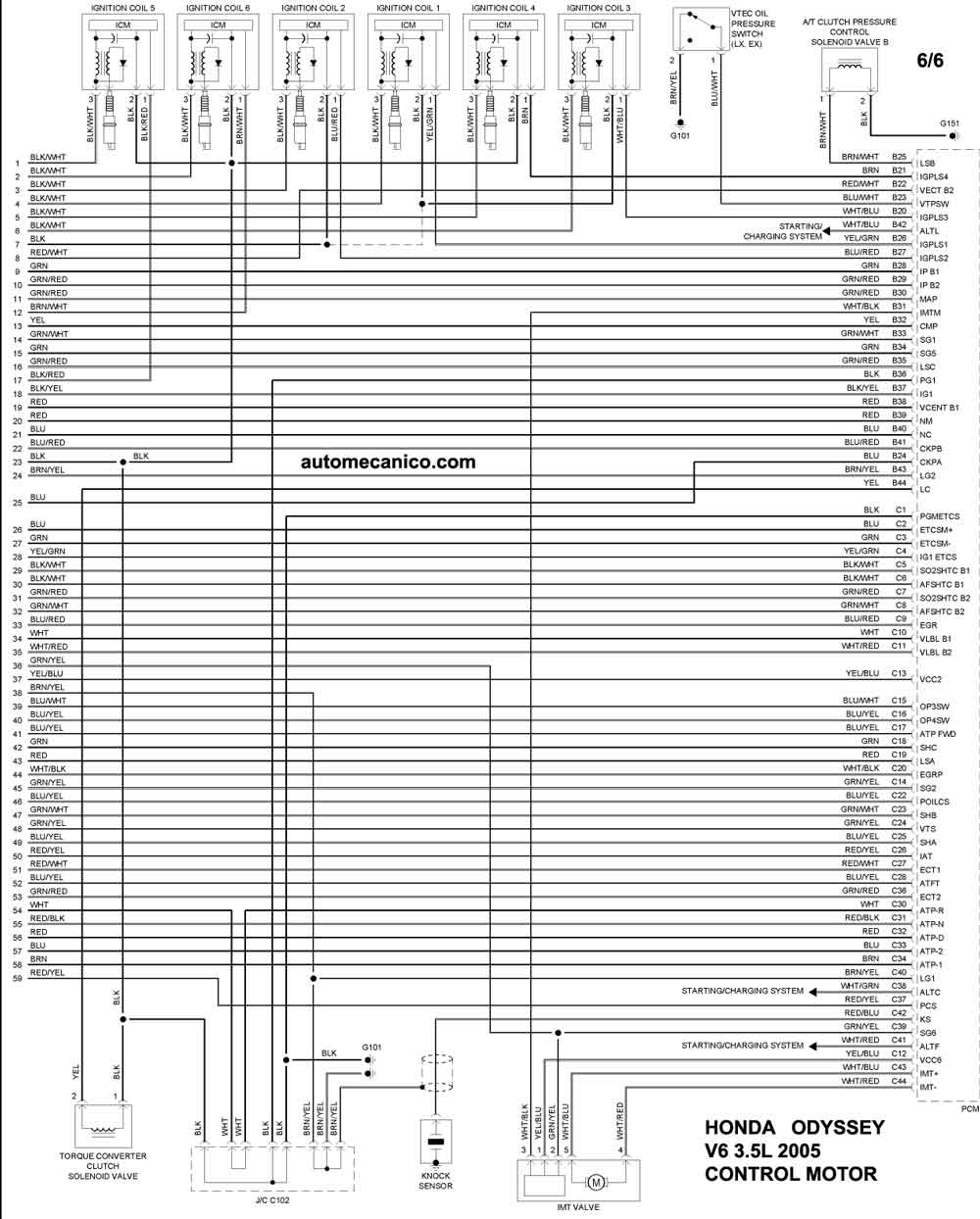

2005 ODYSSEY 3.5L V6 CONTROL DEL MOTOR 6/6
Año HONDA PILOT 3.5L V6 2005

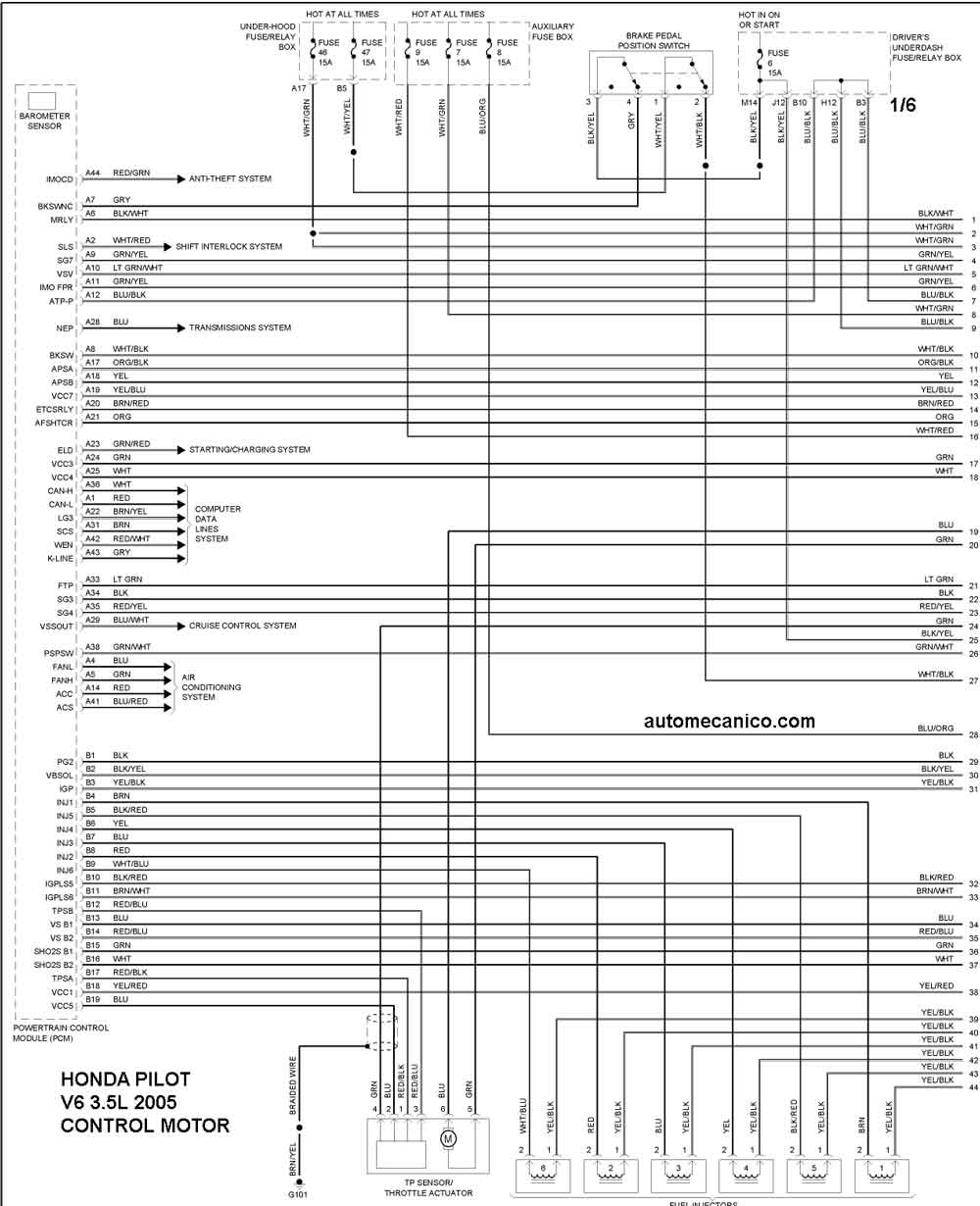

2005 PILOT 3.5L V6 CONTROL DEL MOTOR 1/6
2005 PILOT 3.5L V6 CONTROL DEL MOTOR 2/6
2005 PILOT 3.5L V6 CONTROL DEL MOTOR 3/6
2005 PILOT 3.5L V6 CONTROL DEL MOTOR 4/6
2005 PILOT 3.5L V6 CONTROL DEL MOTOR 5/6
2005 PILOT 3.5L V6 CONTROL DEL MOTOR 6/6
Año HONDA S2000 2.2L 4 Cil 2005
2005 S2000 2.2L 4 CIL CONTROL DEL MOTOR 1/3
2005 S2000 2.2L 4 CIL CONTROL DEL MOTOR 2/3
2005 S2000 2.2L 4 CIL CONTROL DEL MOTOR 3/3
