| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 1998 |
DIAGRAMAS - HONDA: Accord, Civic - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HONDA: Accord, Civic - 1998 - |
| Año | HONDA | ACCORD 2.3L 4 CIL1998 |

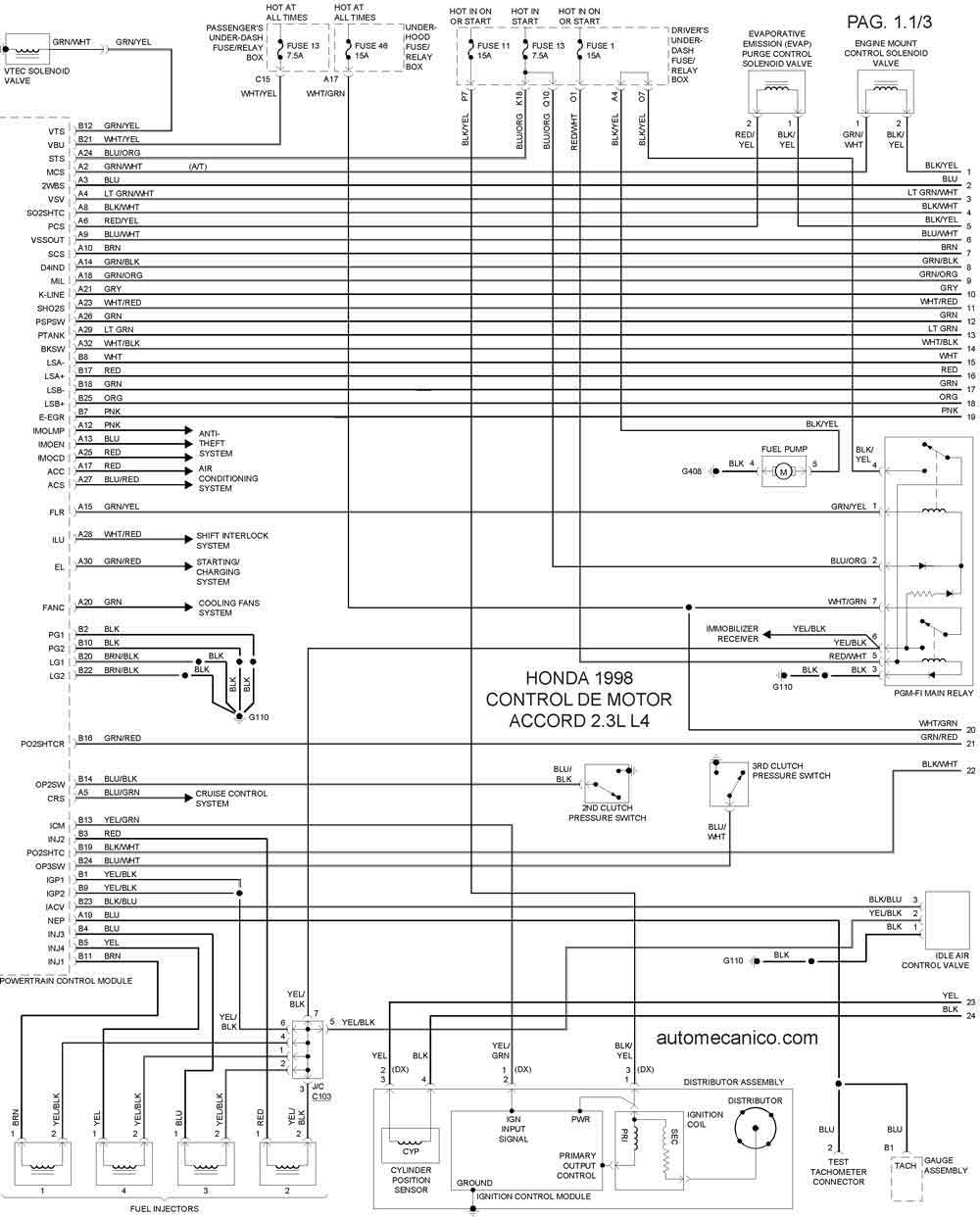

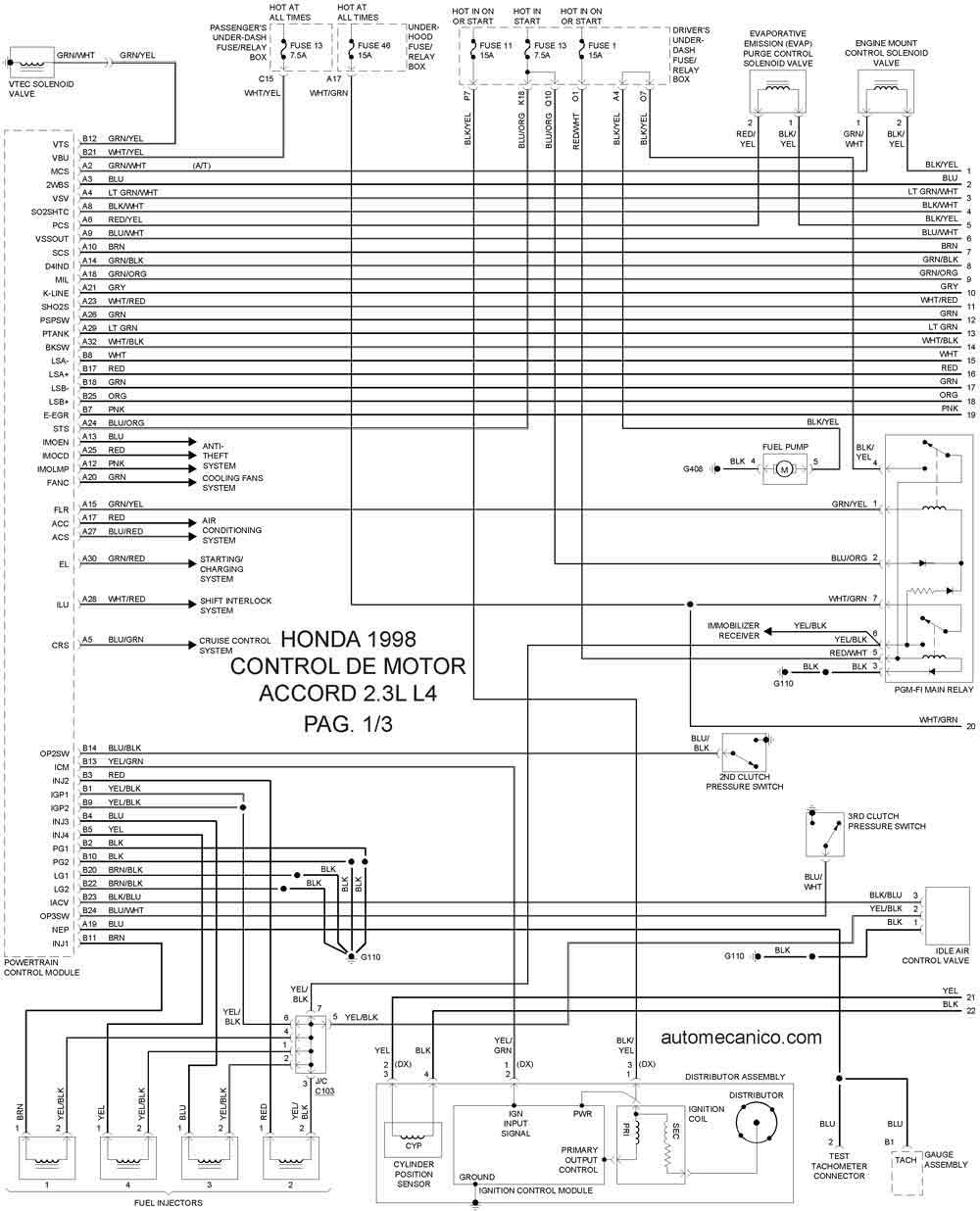

| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 1/6 |

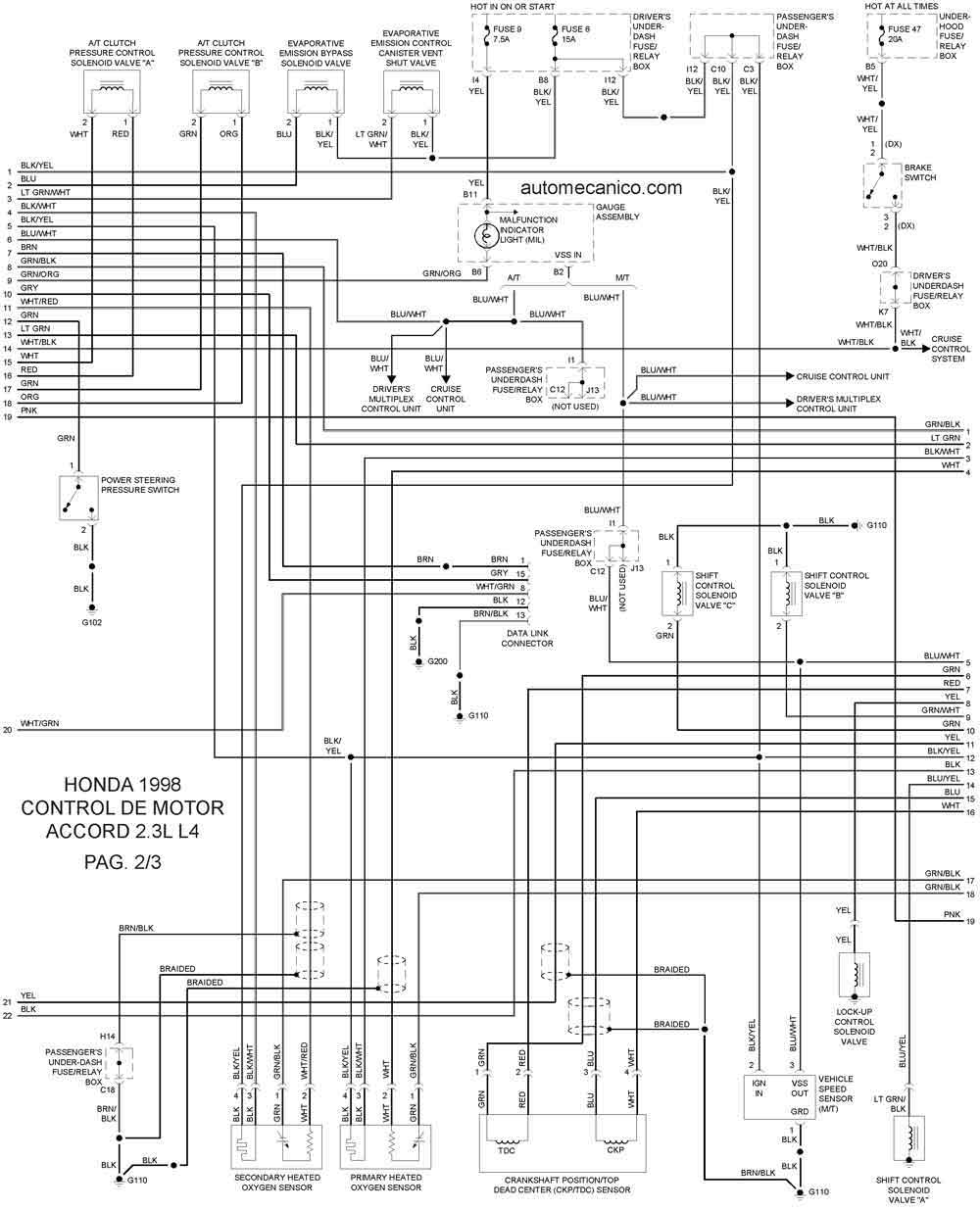

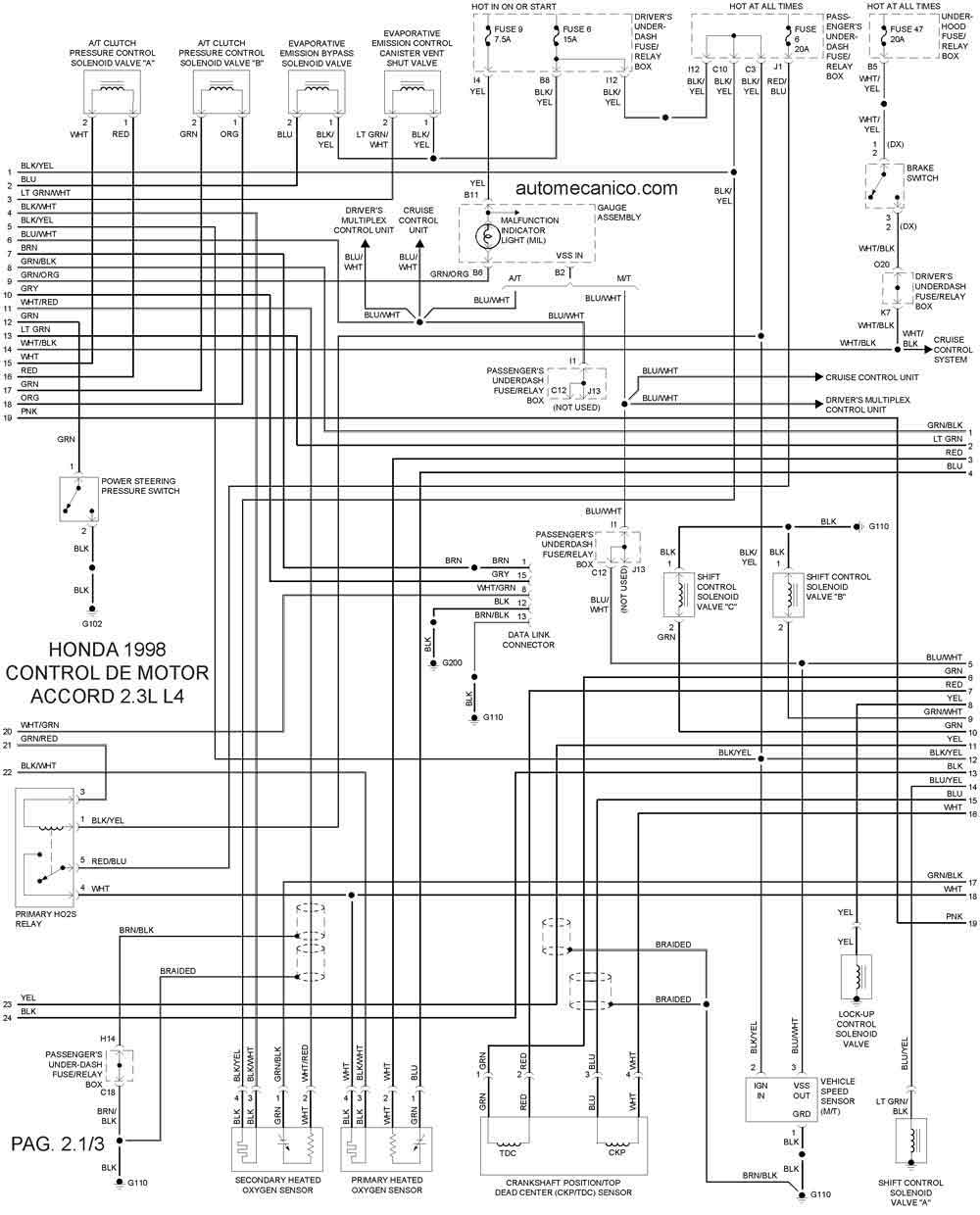

| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 2/6 |

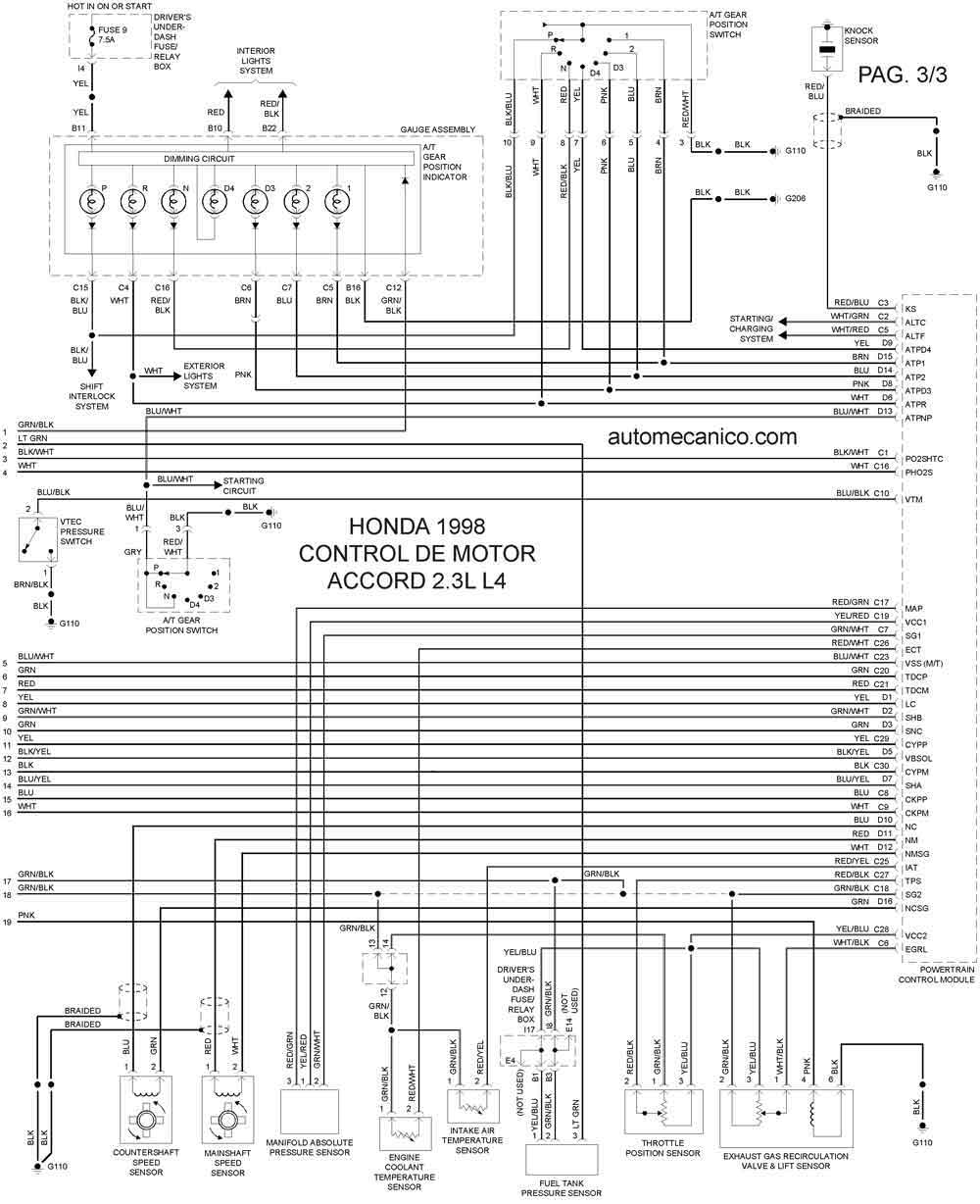

| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 3/6 |
| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 4/6 |
| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 5/6 |
| 1998 | ACCORD 2.3L 4 CIL | CONTROL DEL MOTOR 6/6 |
| Año | HONDA | ACCORD 3.0L V6 1998 |
| 1998 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 1/3 |
| 1998 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 2/3 |

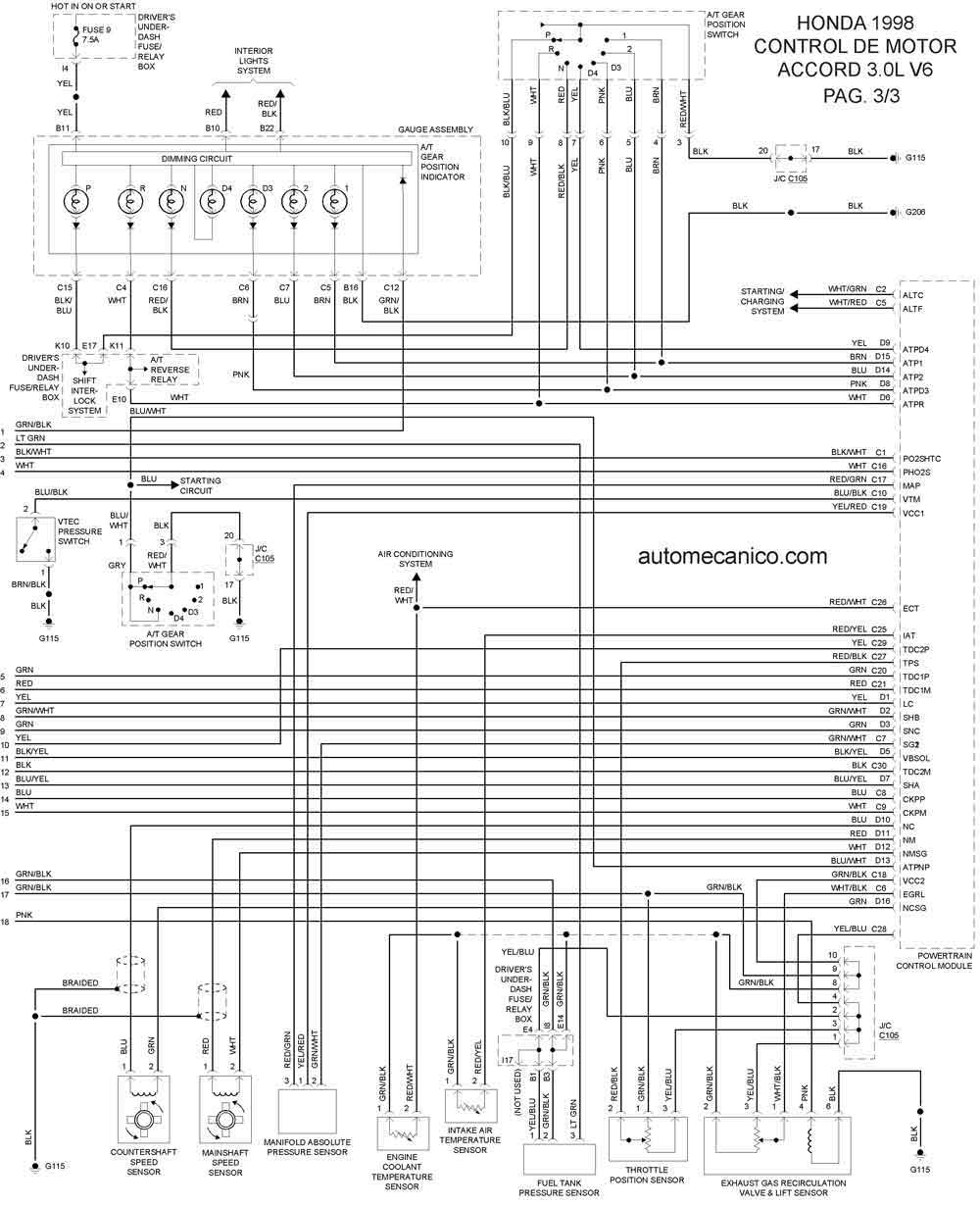

| 1998 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CIVIC 1.6L 4 CIL 1998 |

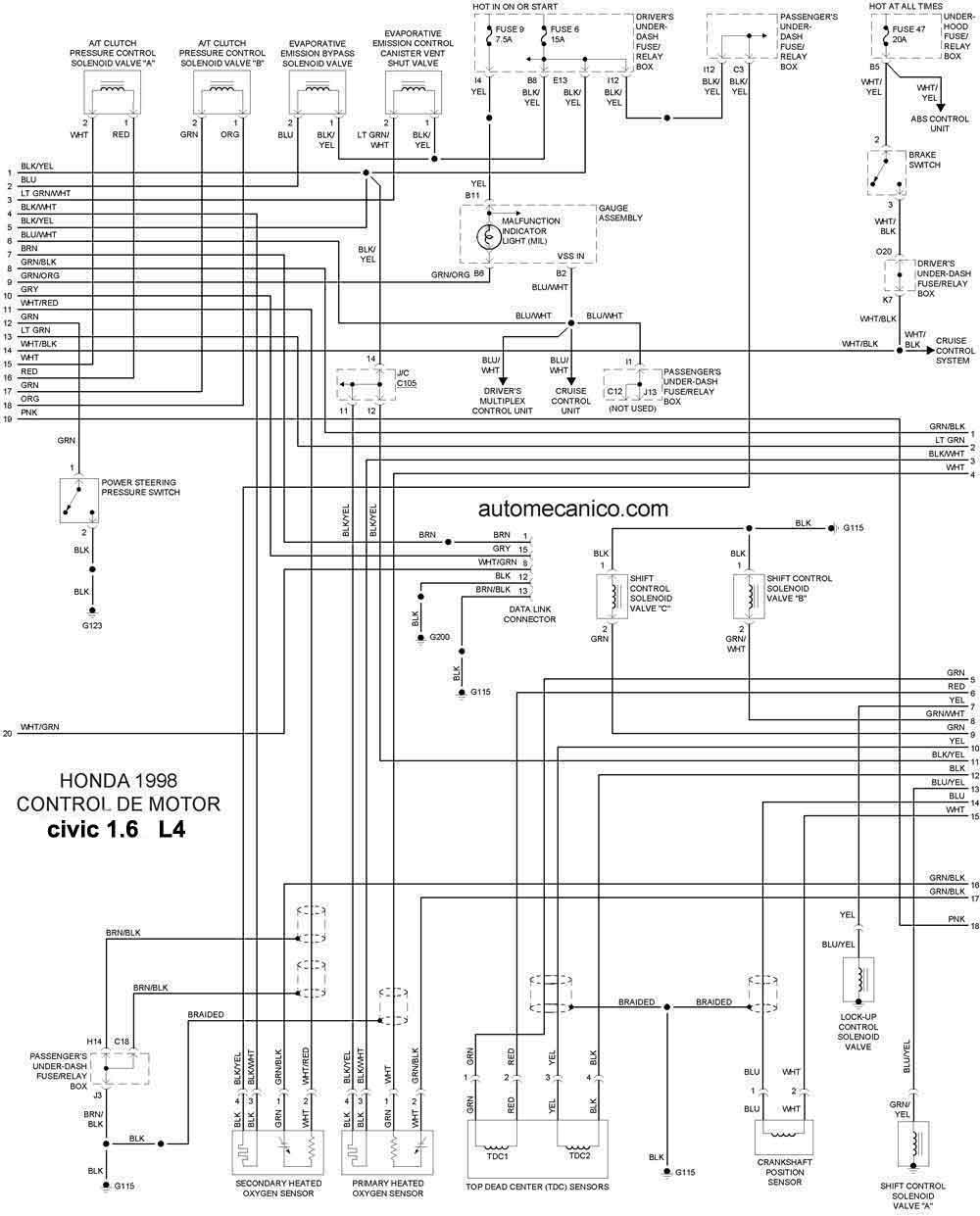

| 1998 | CIVIC 1.6L 4 CIL | CONTROL DEL MOTOR 1/3 |
| 1998 | CIVIC 1.6L 4 CIL | CONTROL DEL MOTOR 2/3 |
| 1998 | CIVIC 1.6L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | HONDA | CR-V 2.0L 4 CIL 1998 |

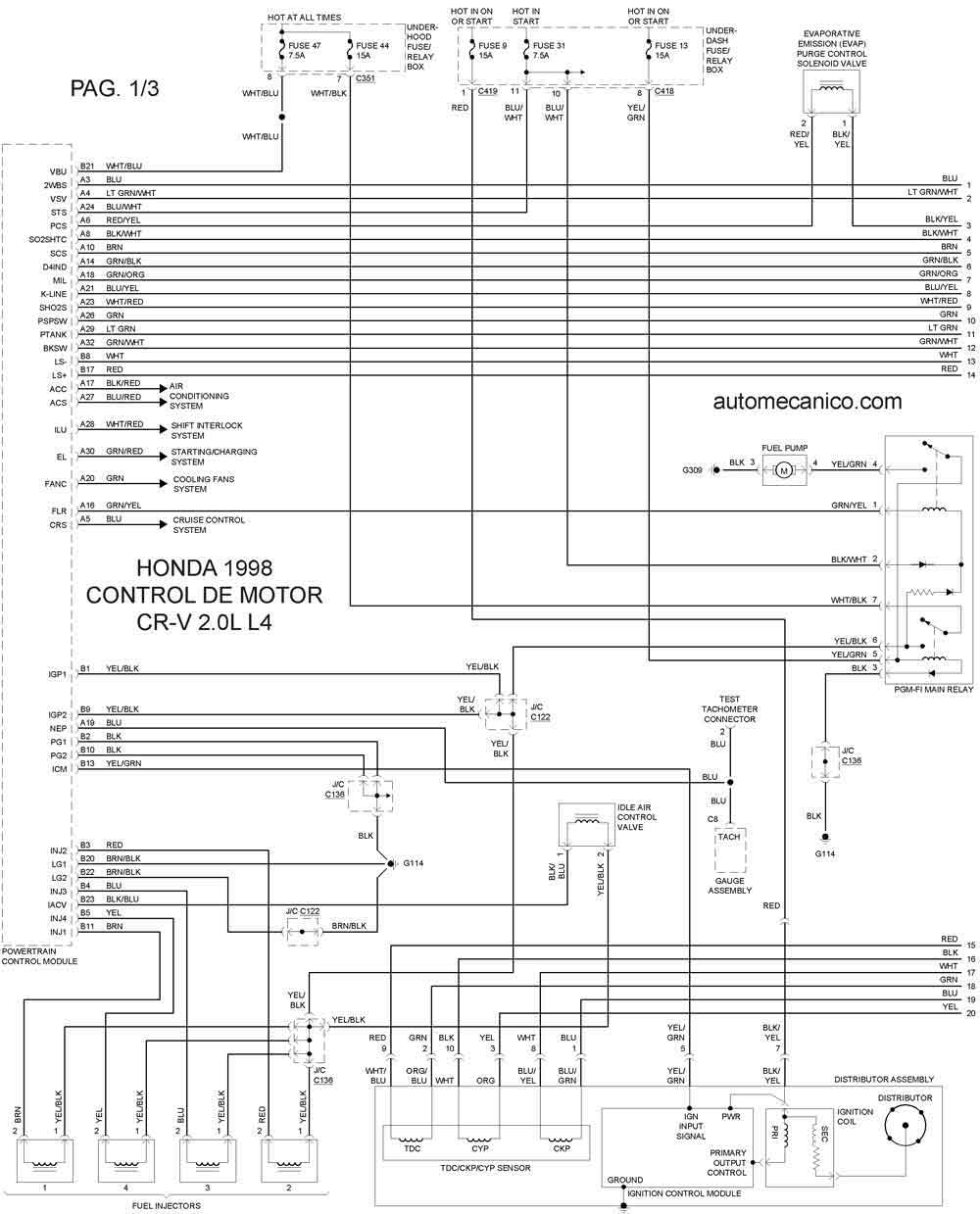

| 1998 | CR-V 2.0L 4 CIL | CONTROL DEL MOTOR 1/3 |

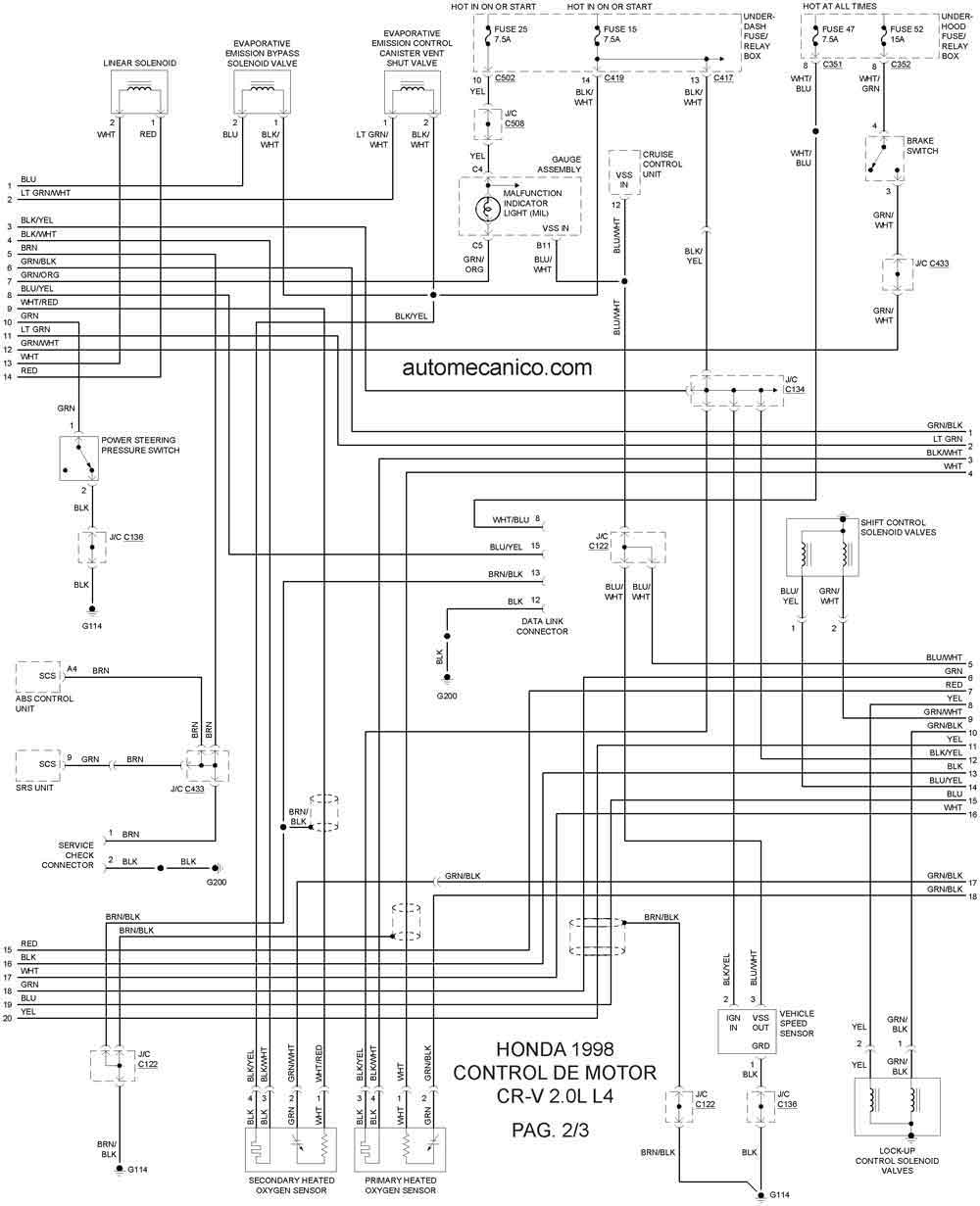

| 1998 | CR-V 2.0L 4 CIL | CONTROL DEL MOTOR 2/3 |

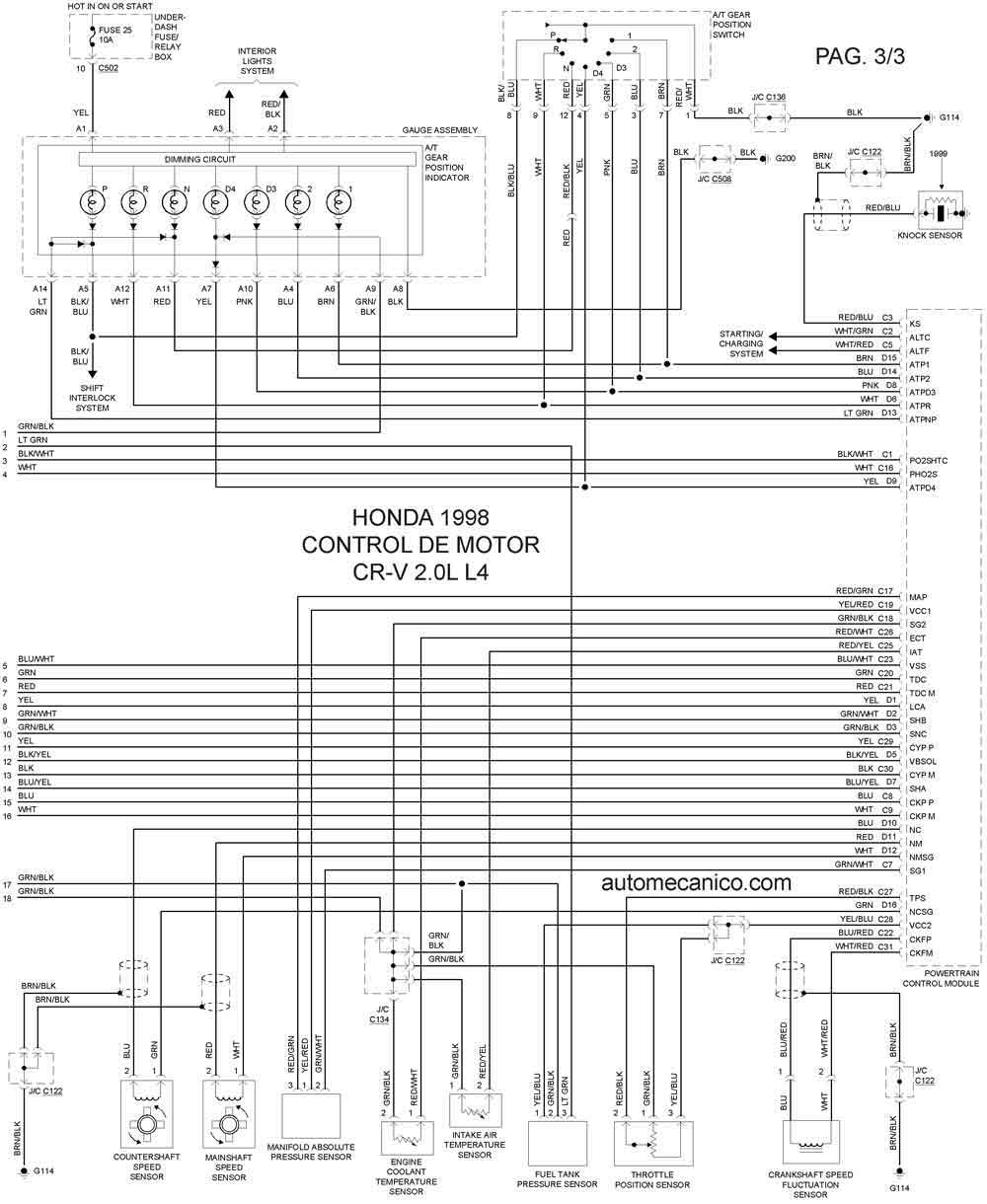

| 1998 | CR-V 2.0L 4 CIL | CONTROL DEL MOTOR 3/3 |
