CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 1998

DIAGRAMAS - HONDA: Odyseey, Passport, Prelude - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / HONDA: Odyseey, Passport, Prelude - 1998 -
Año HONDA ODYSSEY 2.3L 4 CIL

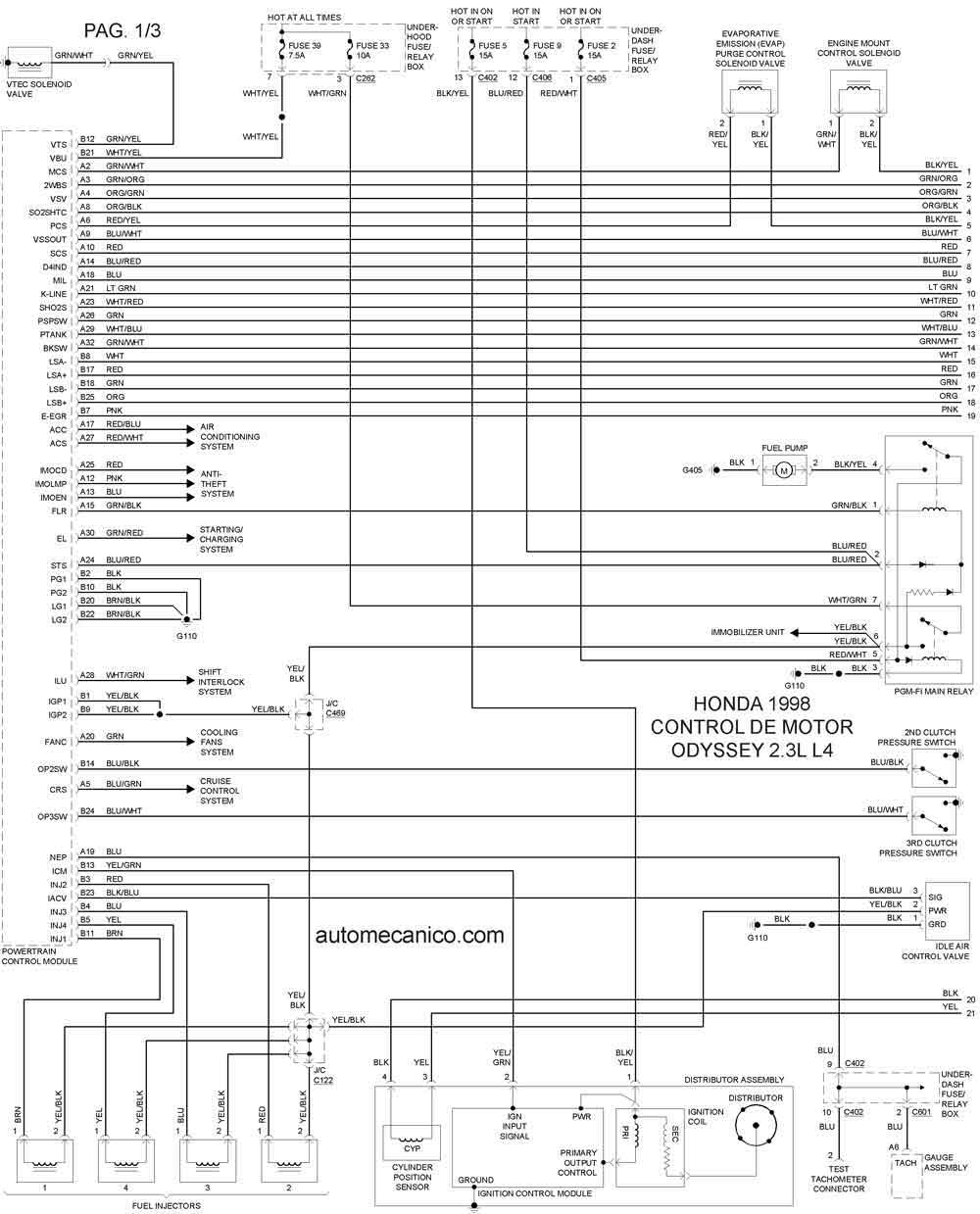

1998 ODYSSEY 2.3L 4 CIL CONTROL DEL MOTOR 1/3
1998 ODYSSEY 2.3L 4 CIL CONTROL DEL MOTOR 2/3

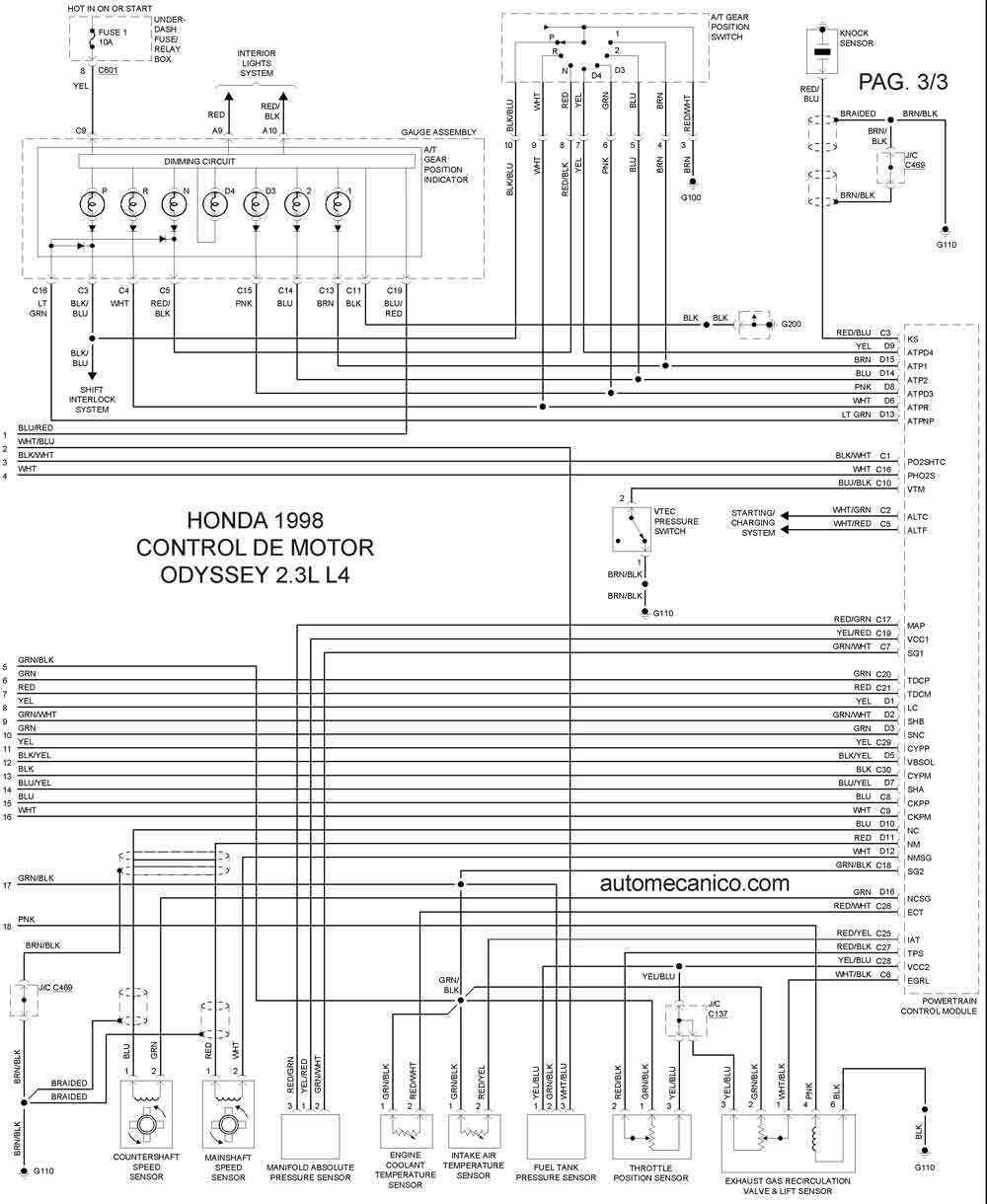

1998 ODYSSEY 2.3L 4 CIL CONTROL DEL MOTOR 3/3
Año HONDA PASSPORT 3.2L 6V

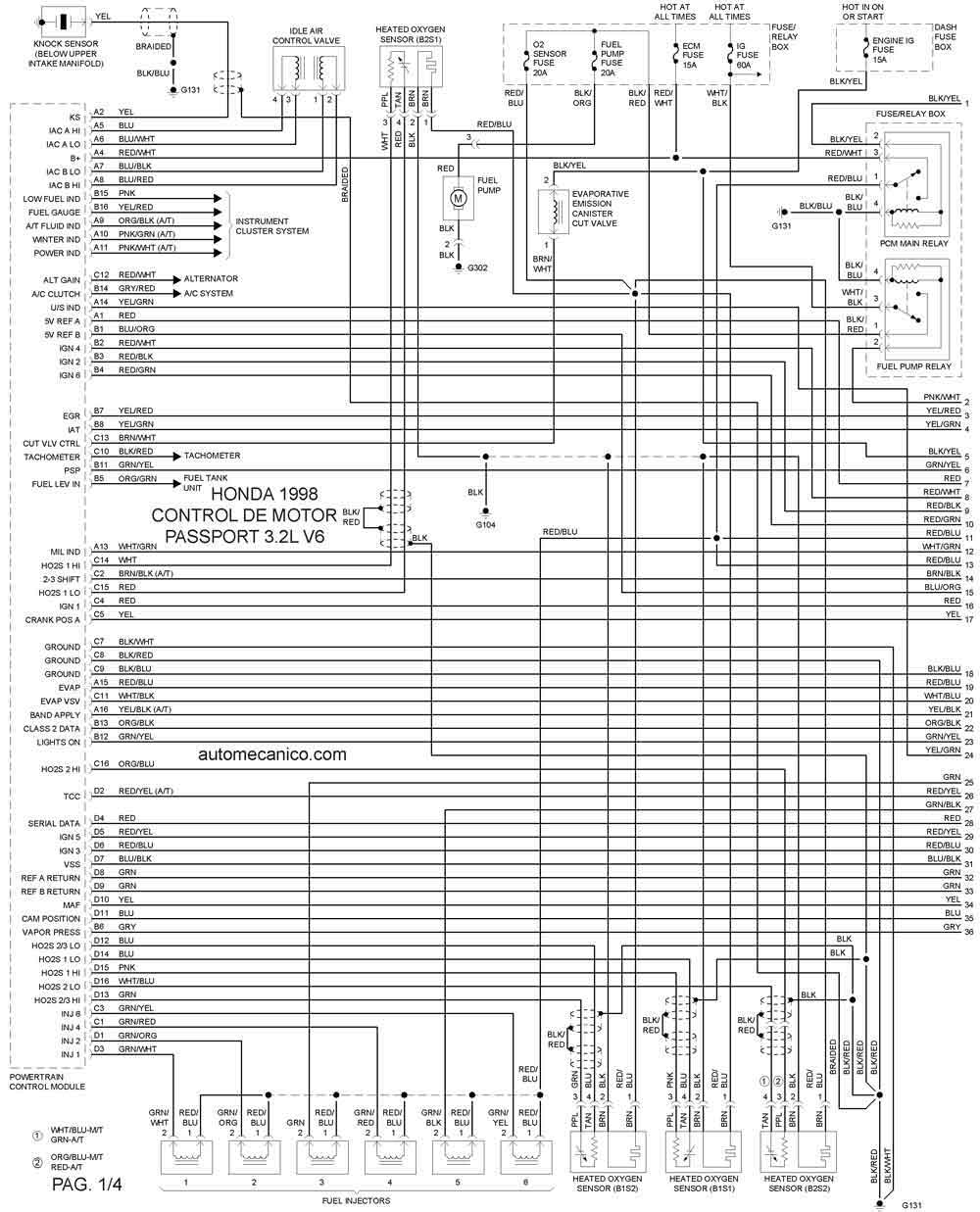

1998 PASSPORT 3.2L V6 CONTROL DEL MOTOR 1/4

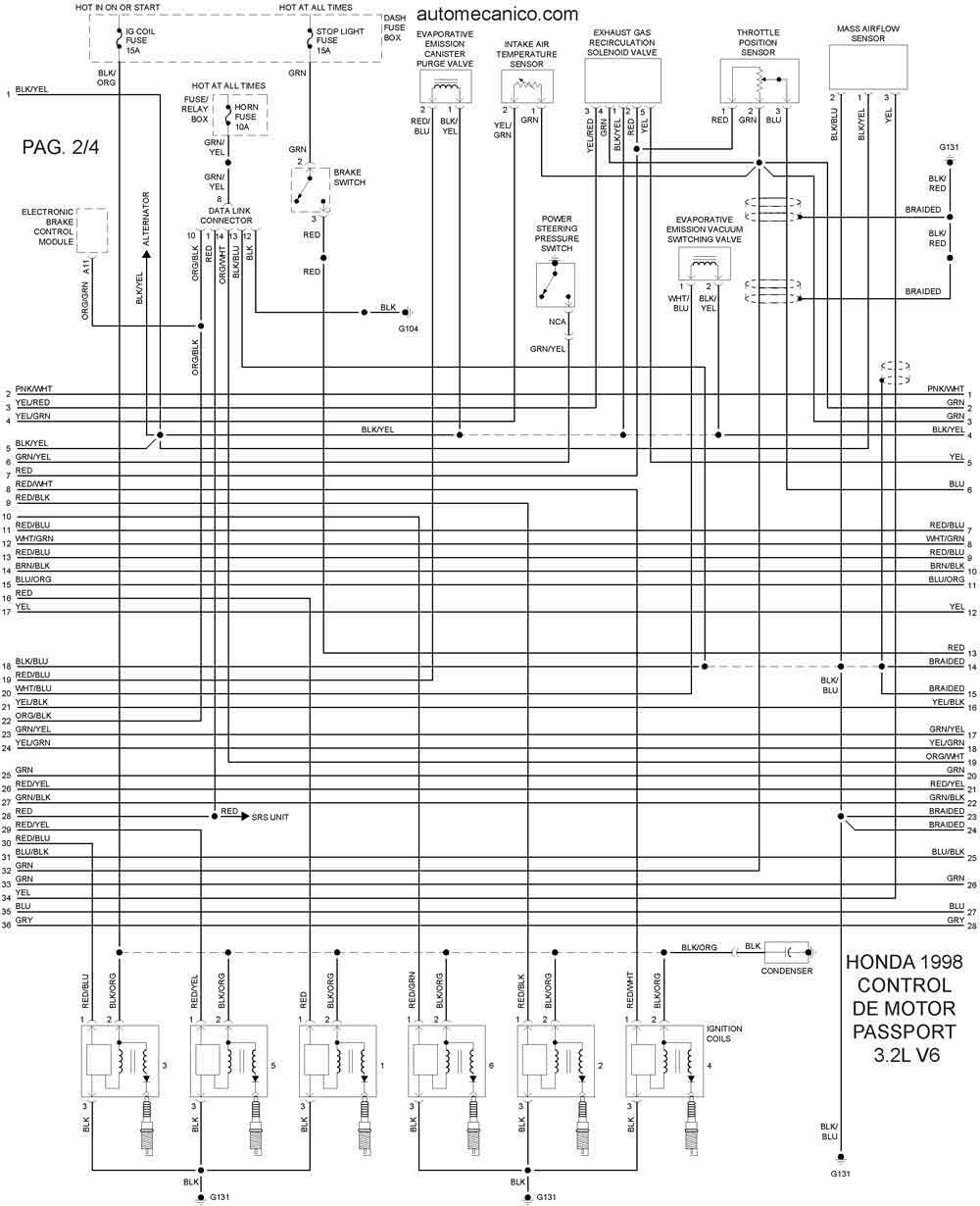

1998 PASSPORT 3.2L V6 CONTROL DEL MOTOR 2/4

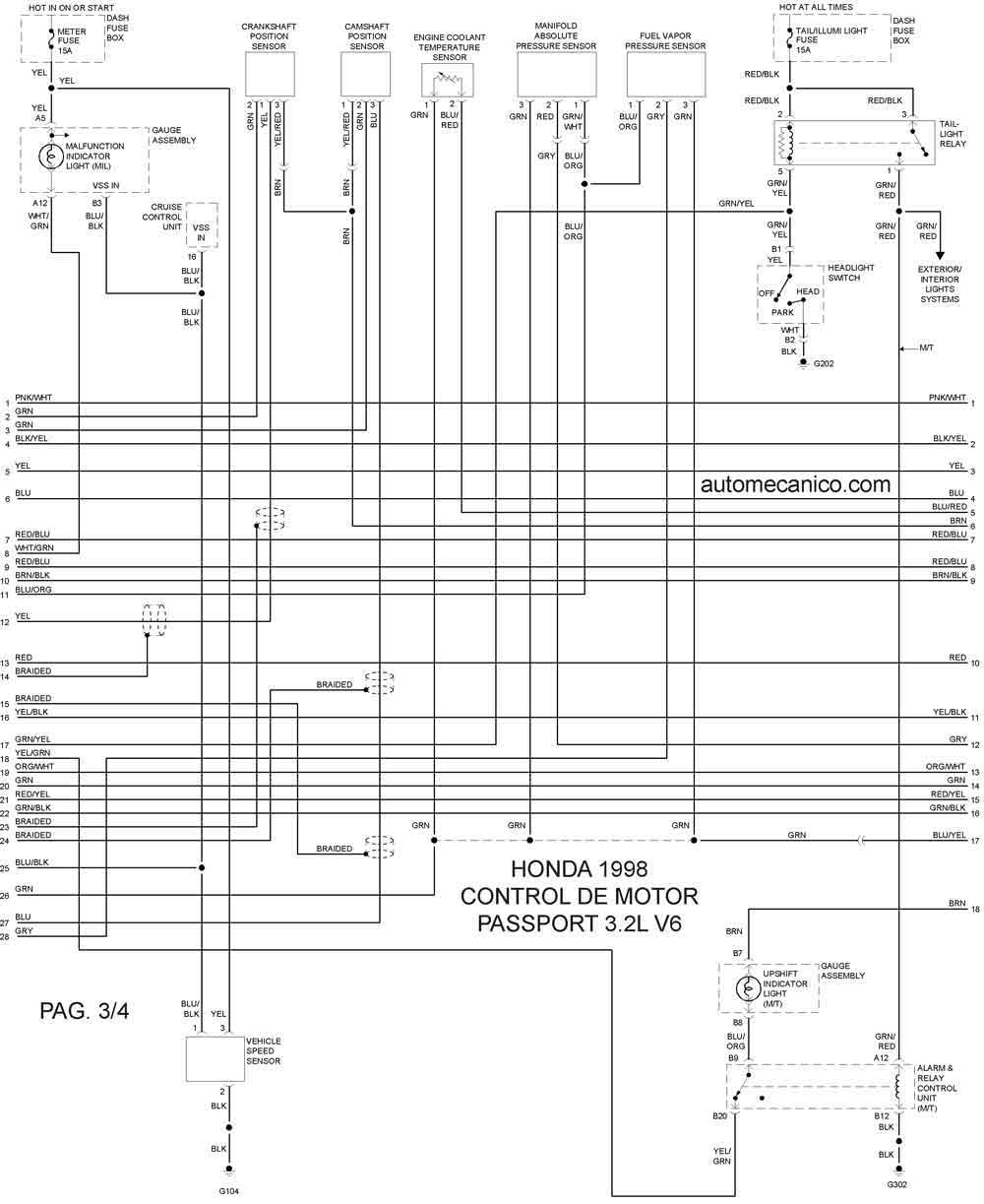

1998 PASSPORT 3.2L V6 CONTROL DEL MOTOR 3/4

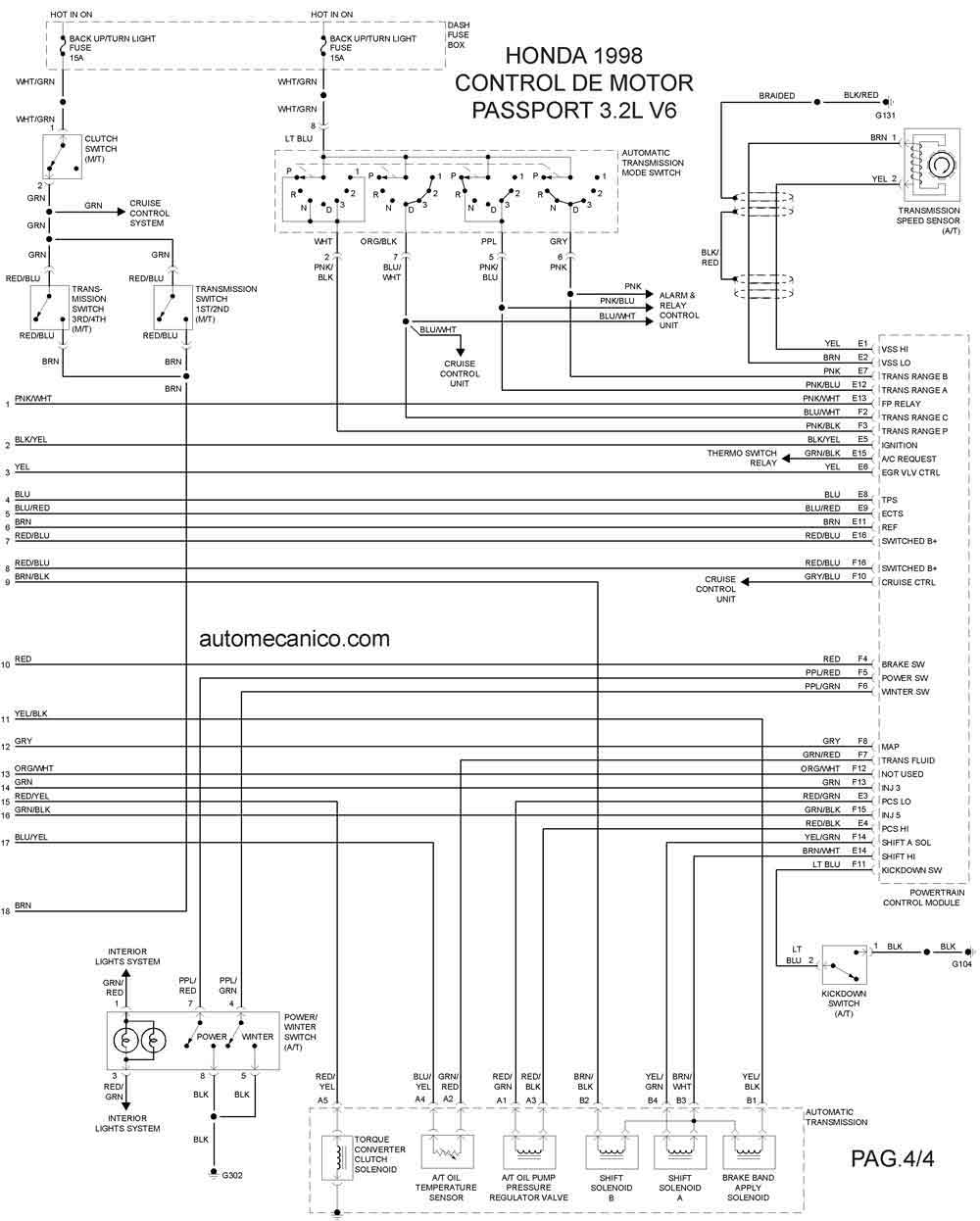

1998 PASSPORT 3.2L V6 CONTROL DEL MOTOR 4/4
Año HONDA PRELUDE 2.2 L 4 CIL

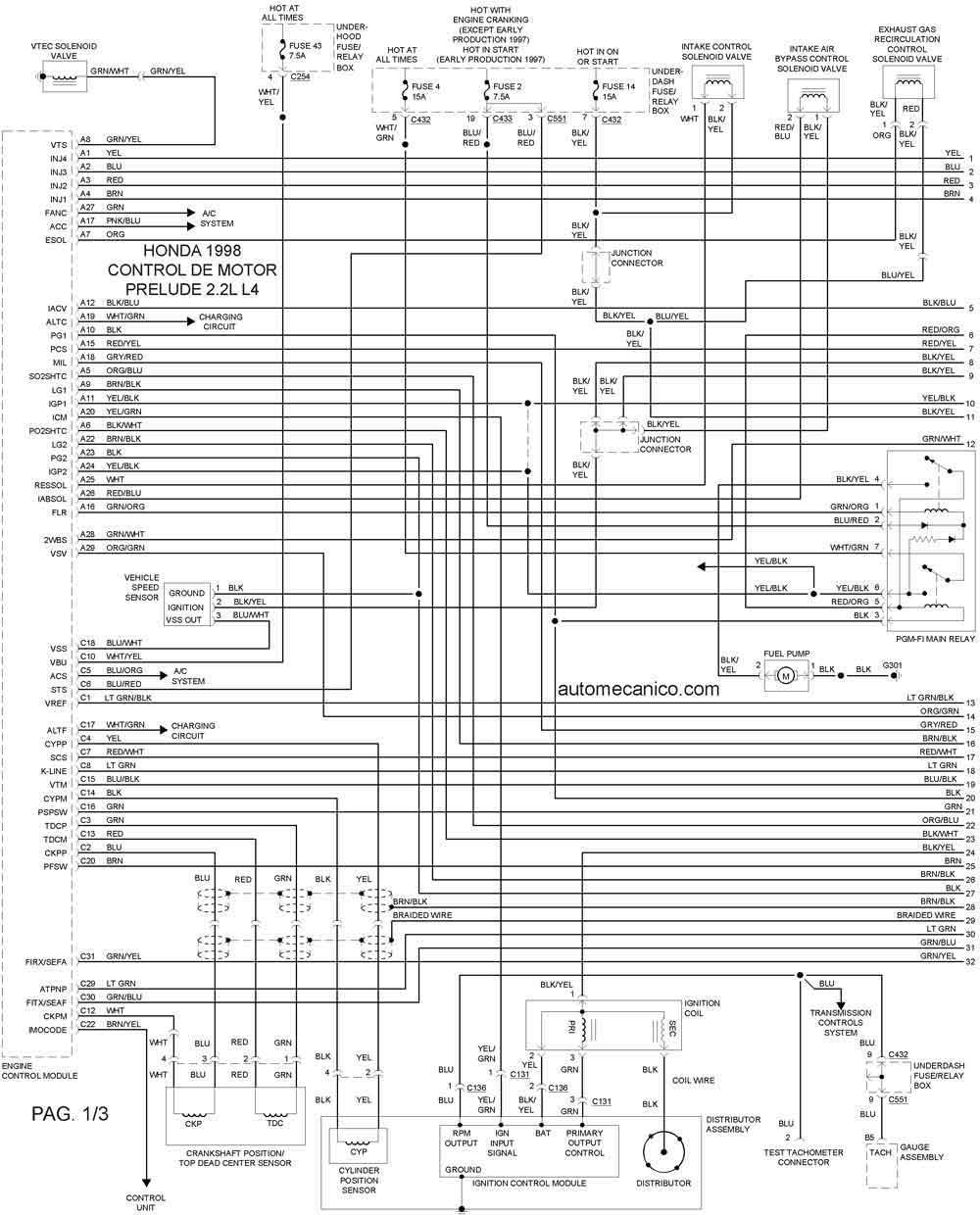

1998 PRELUDE 2.2L 4 CIL CONTROL DEL MOTOR 1/3

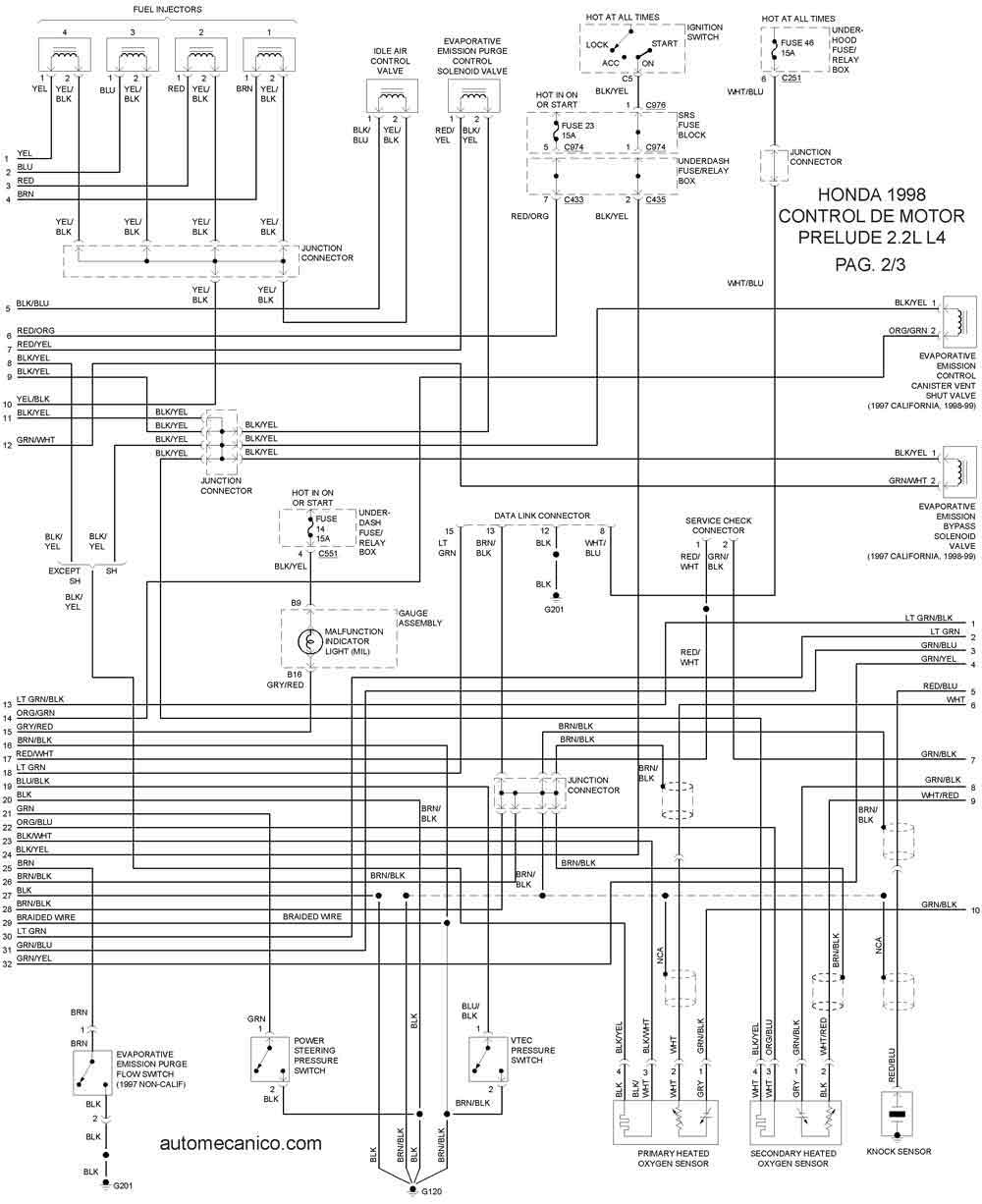

1998 PRELUDE 2.2L 4 CIL CONTROL DEL MOTOR 2/3

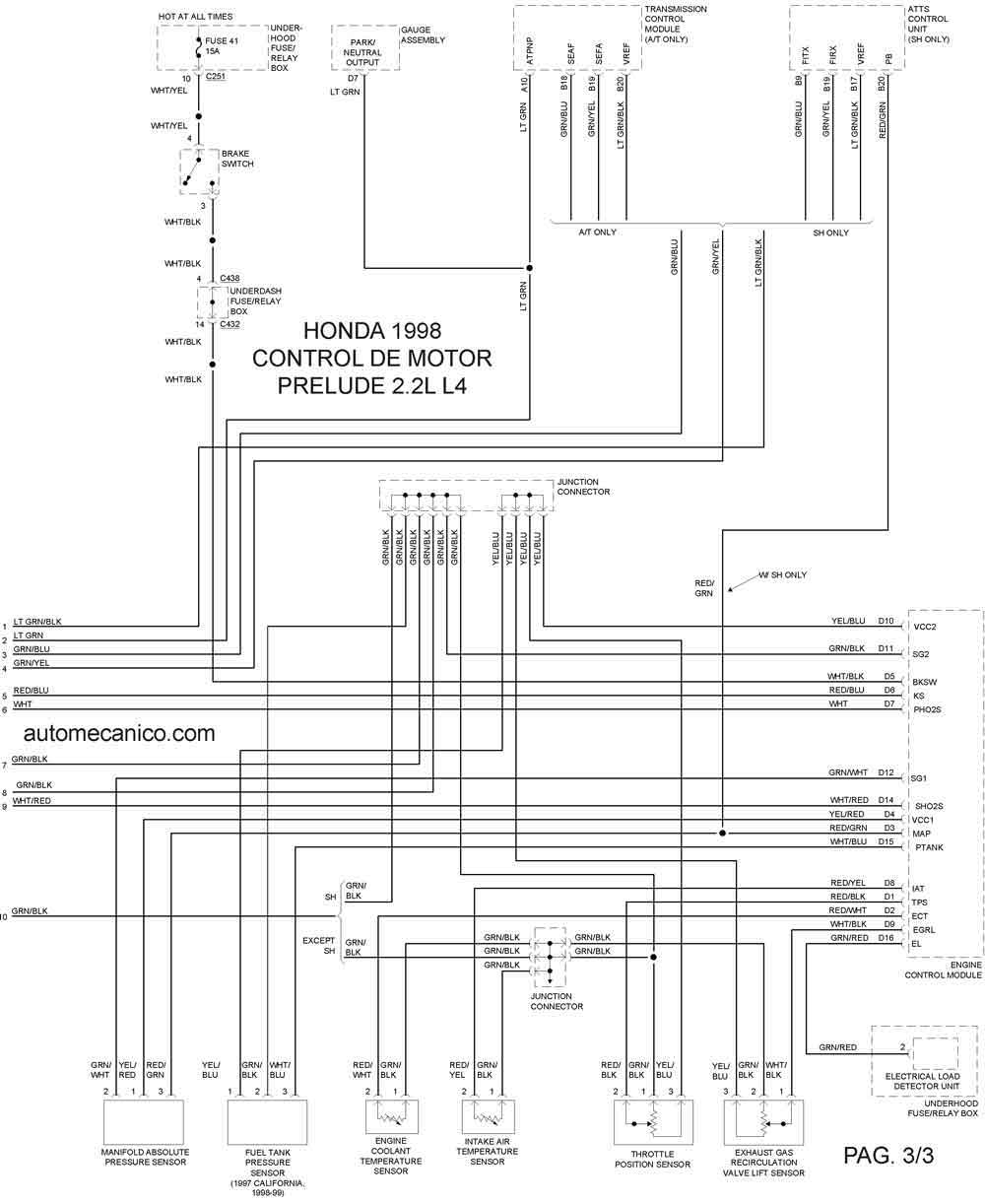

1998 PRELUDE 2.2L 4 CIL CONTROL DEL MOTOR 3/3
