CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - PONTIAC 2005

DIAGRAMAS - PONTIAC: Aztek, G6, Bonneville - 2005 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / PONTIAC: Aztek, G6, Bonneville - 2005 -
Año PONTIAC AZTEK 3.4L V6 2005
2005 AZTEK 3.4L V6 CONTROL DEL MOTOR 1/4

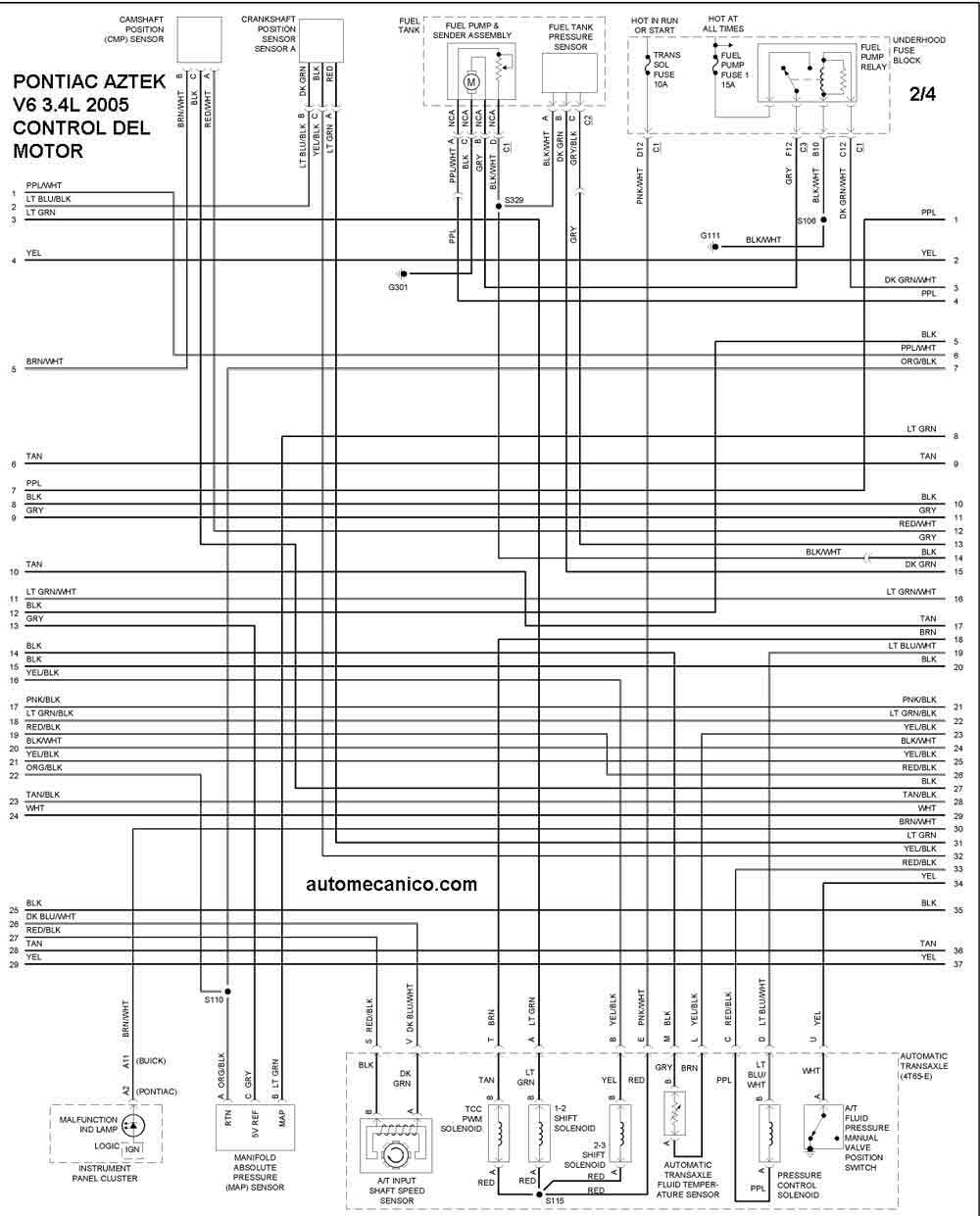

2005 AZTEK 3.4L V6 CONTROL DEL MOTOR 2/4
2005 AZTEK 3.4L V6 CONTROL DEL MOTOR 3/4

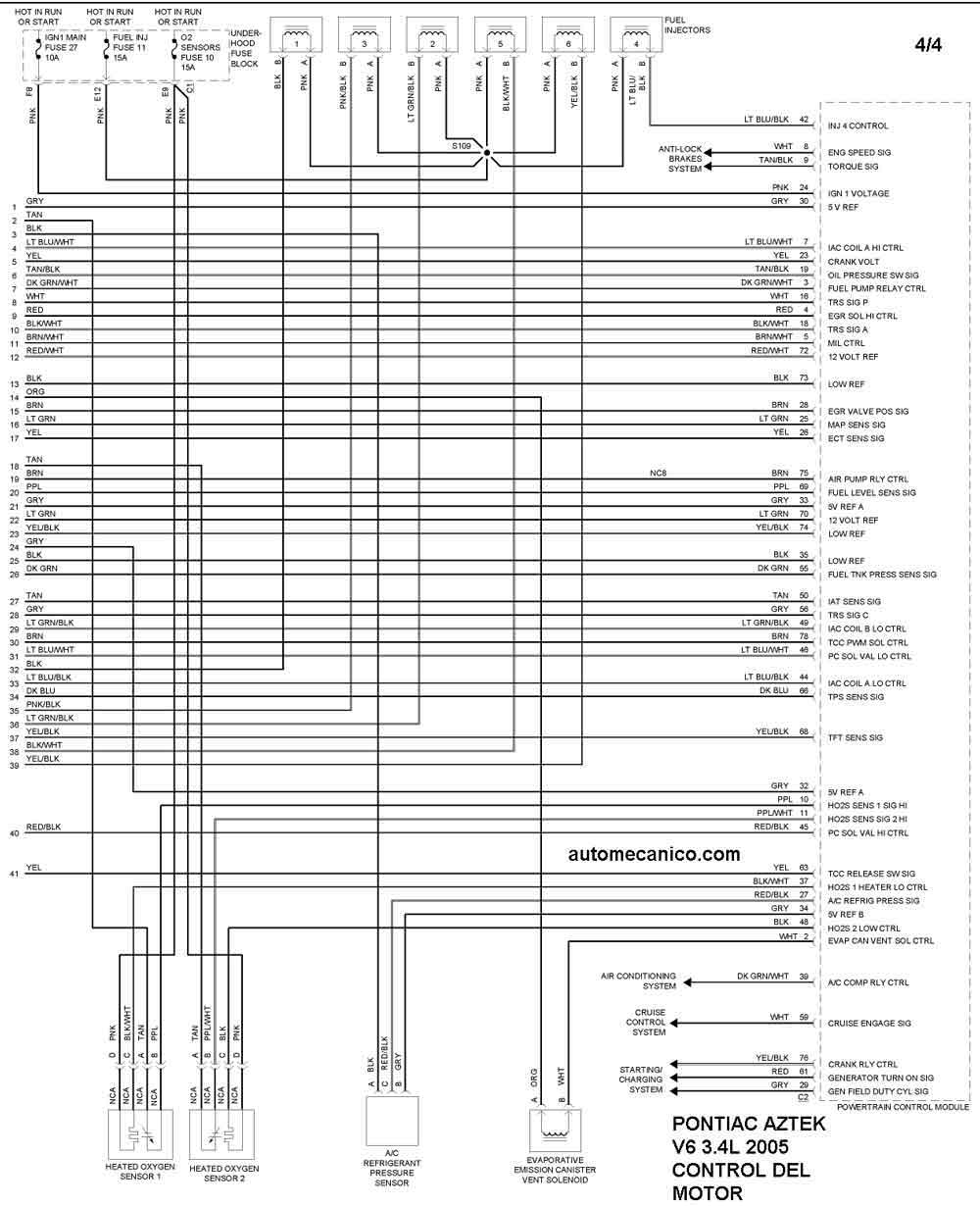

2005 AZTEK 3.4L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC G6 3.5L V6 2005

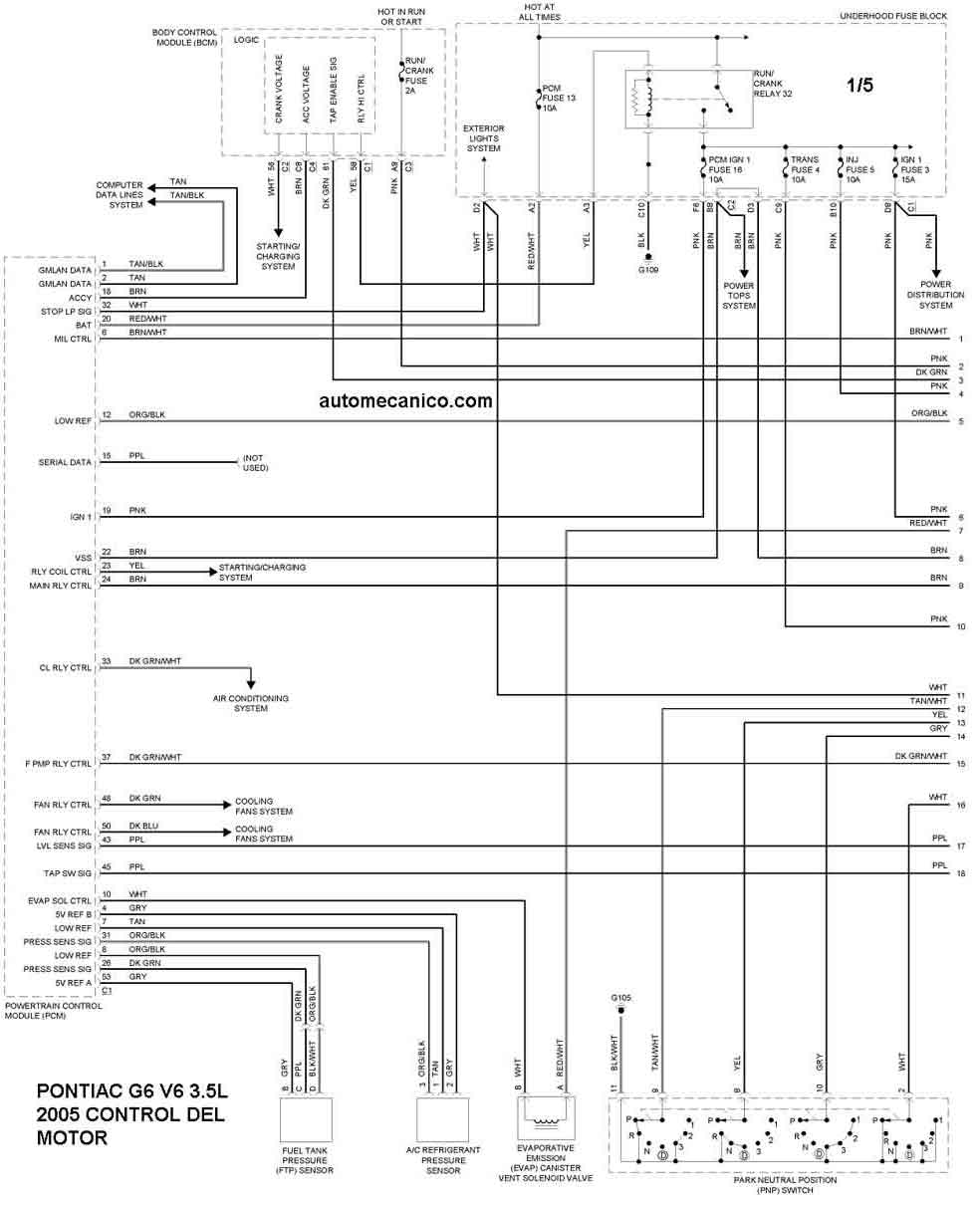

2005 G6 3.5L V6 CONTROL DEL MOTOR 1/5

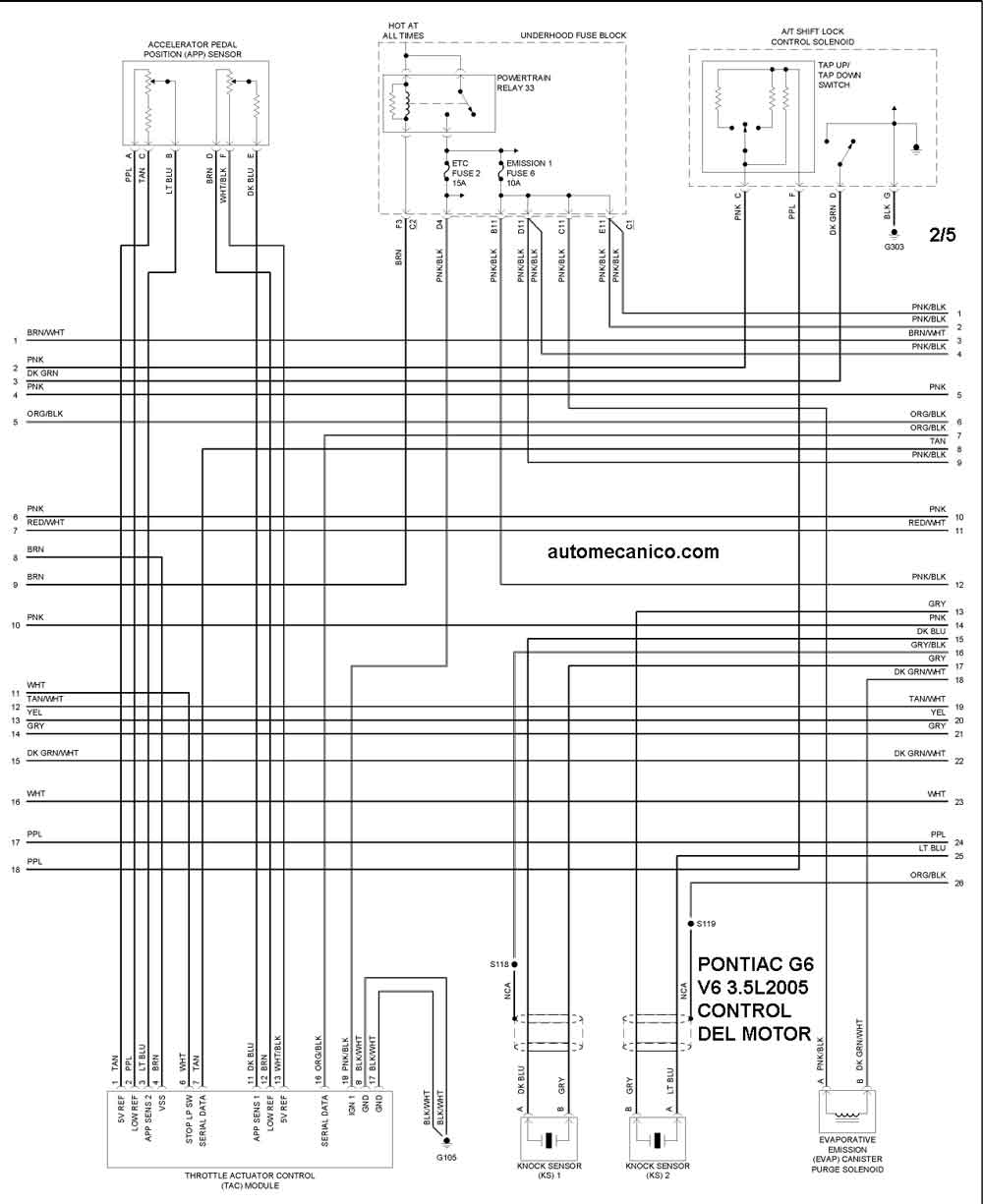

2005 G6 3.5L V6 CONTROL DEL MOTOR 2/5

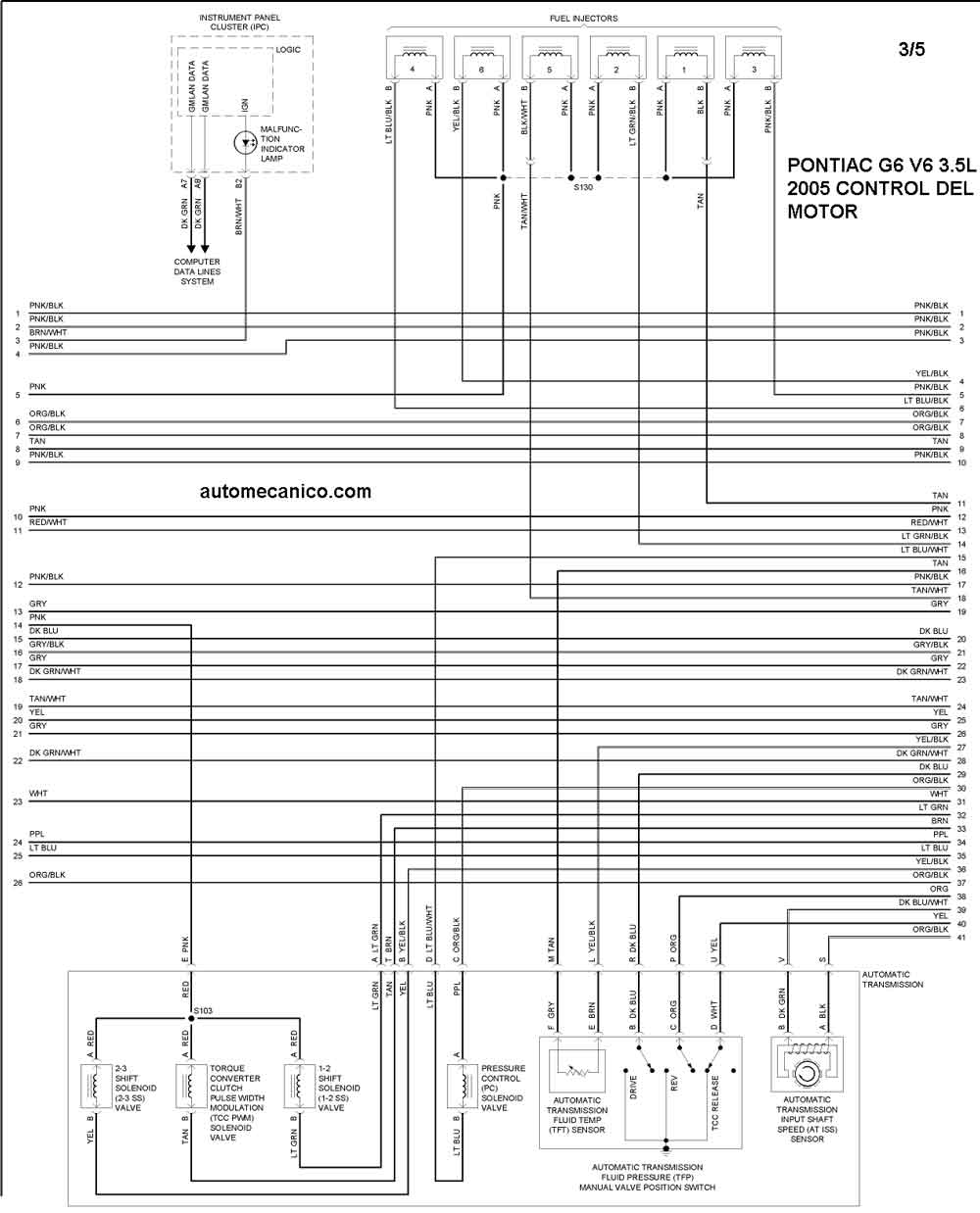

2005 G6 3.5L V6 CONTROL DEL MOTOR 3/5

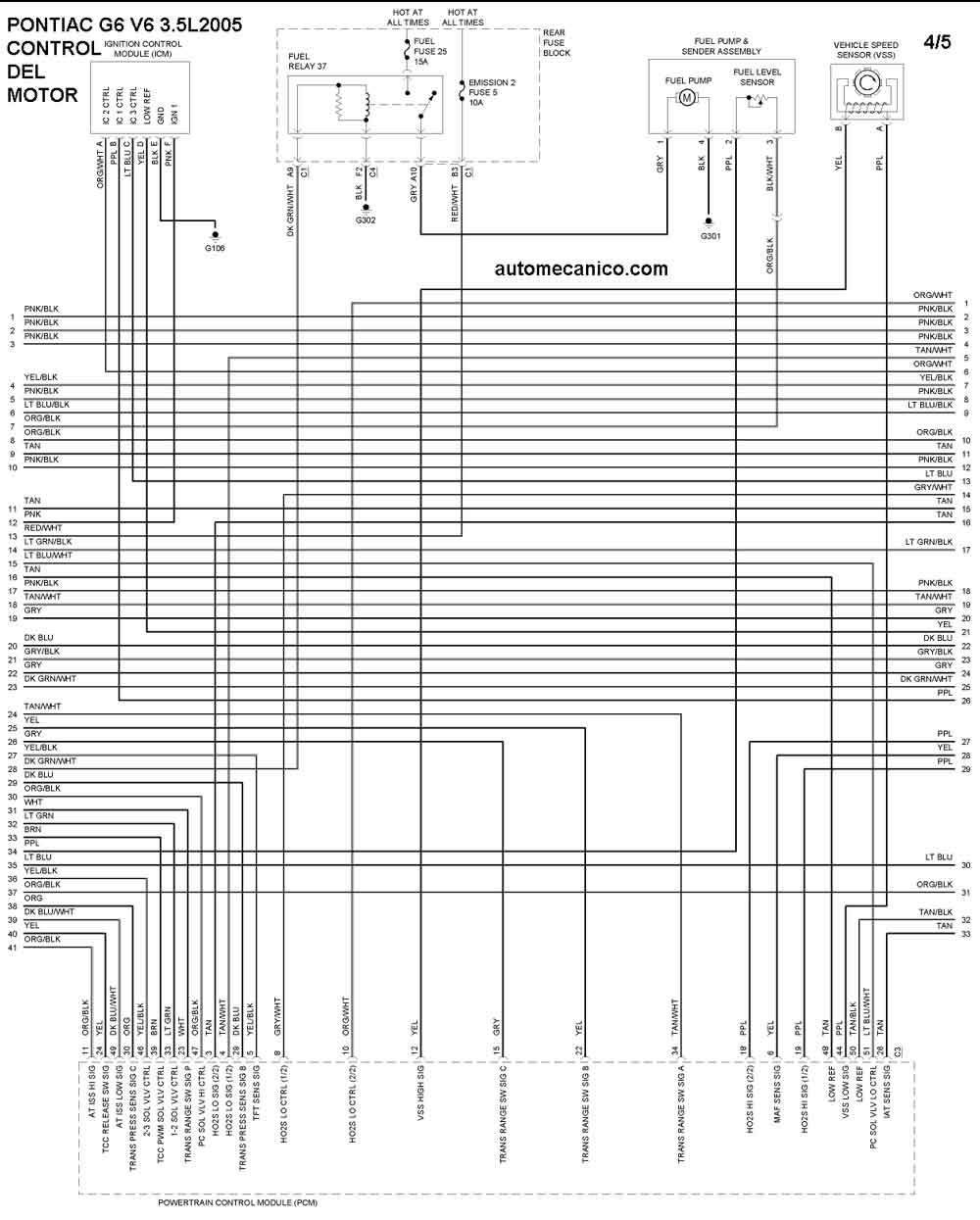

2005 G6 3.5L V6 CONTROL DEL MOTOR 4/5

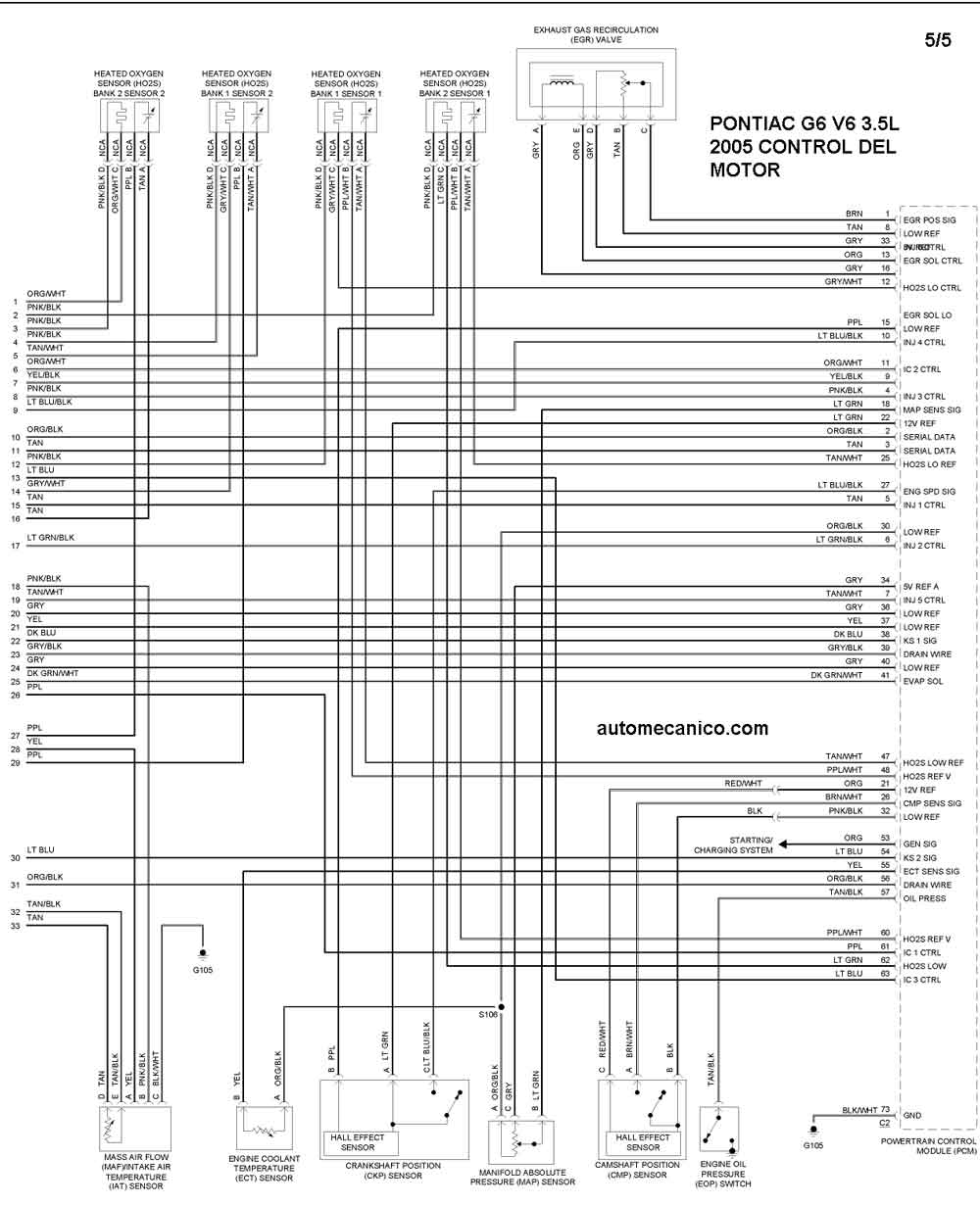

2005 G6 3.5L V6 CONTROL DEL MOTOR 5/5
Año PONTIAC BONNEVILLE 3.8L V6

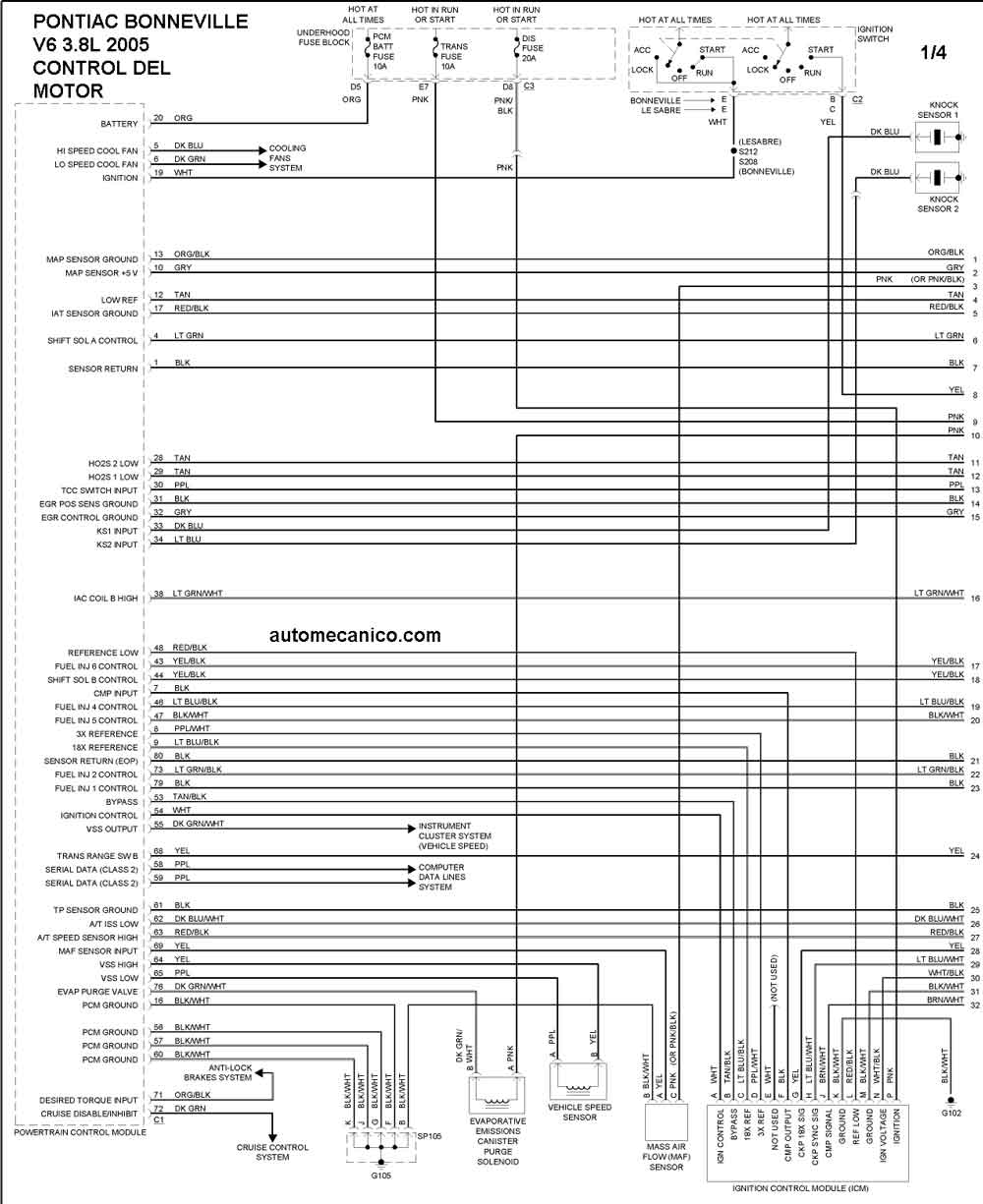

2005 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 1/4

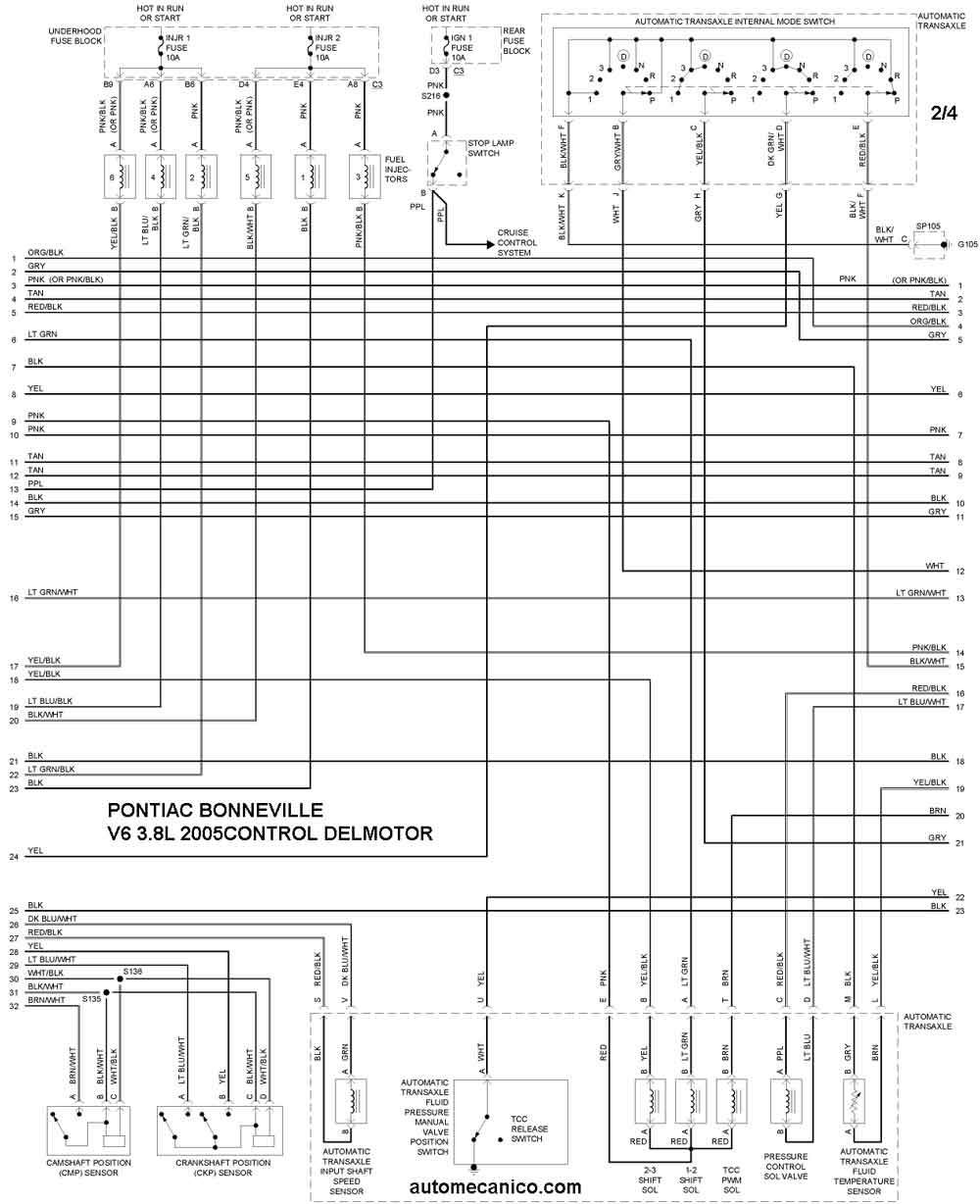

2005 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 2/4

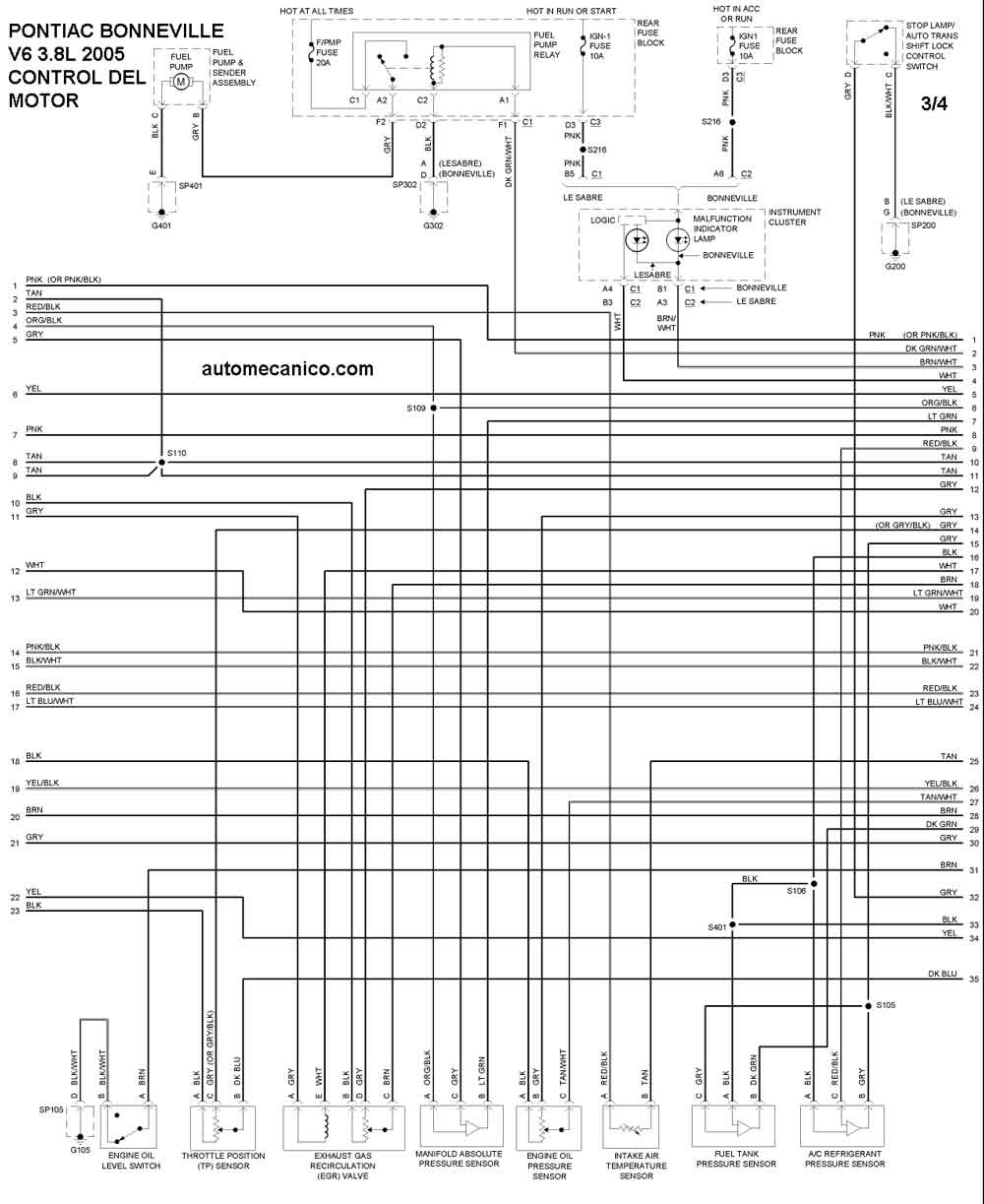

2005 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 3/4

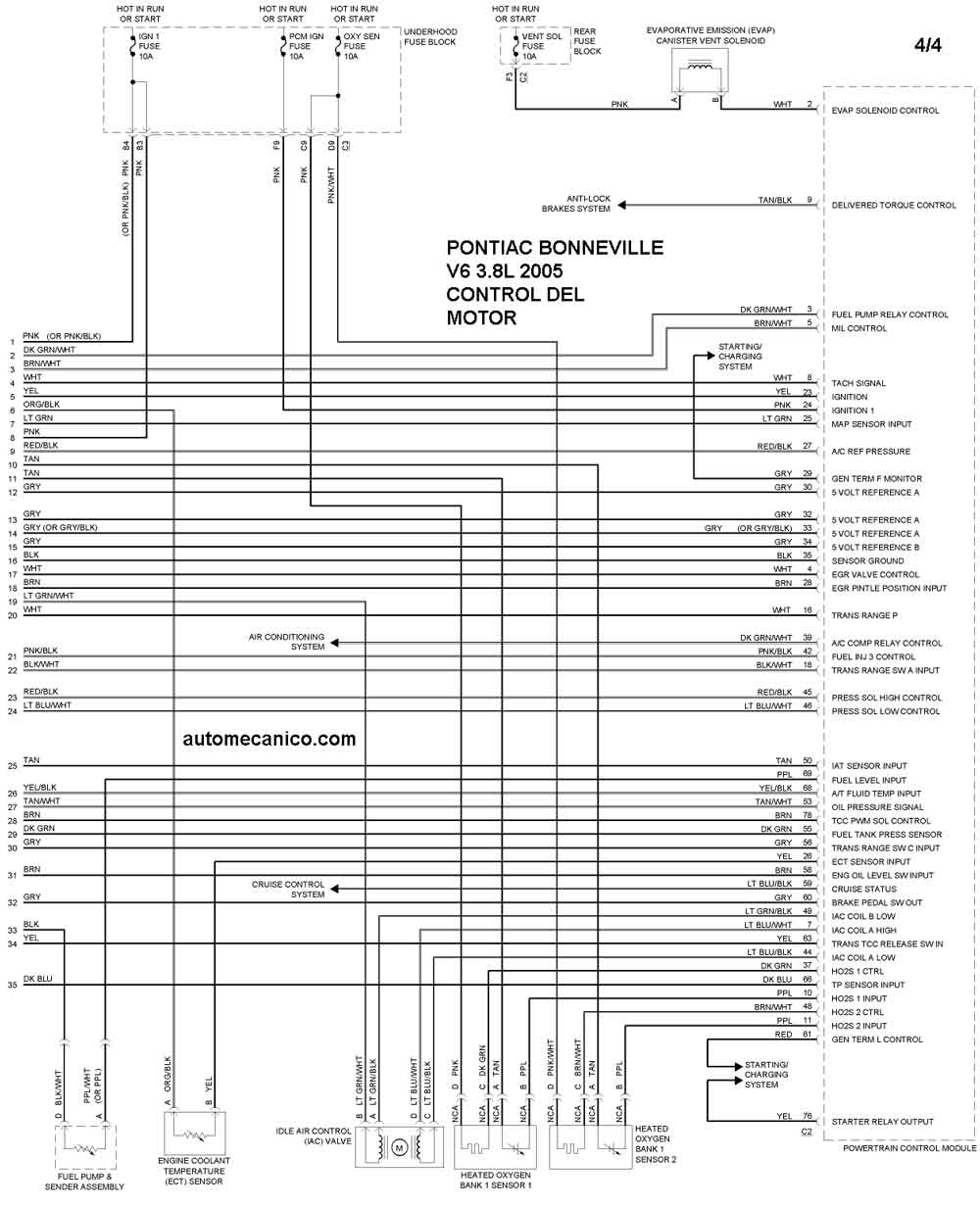

2005 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC BONNEVILLE 4.6L V8

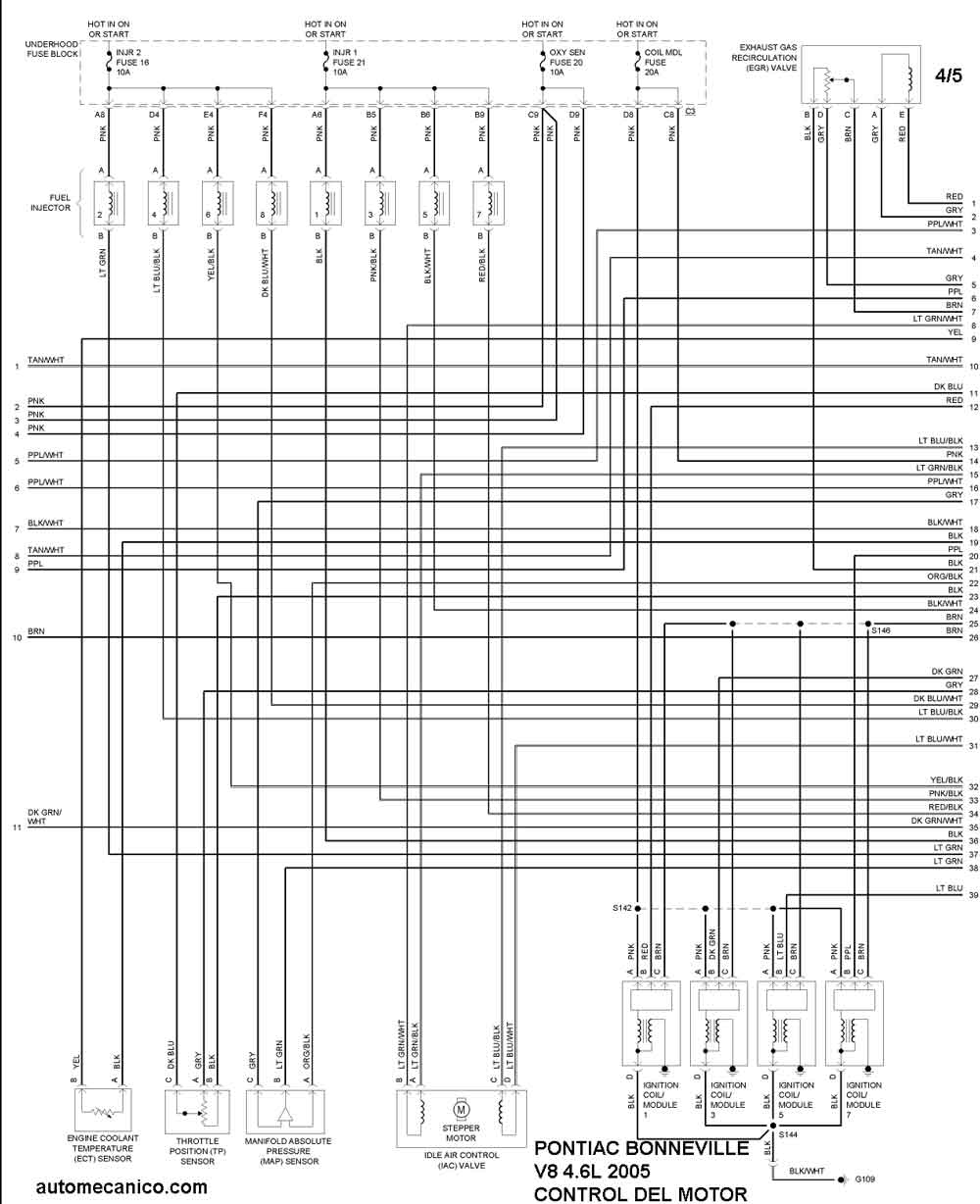

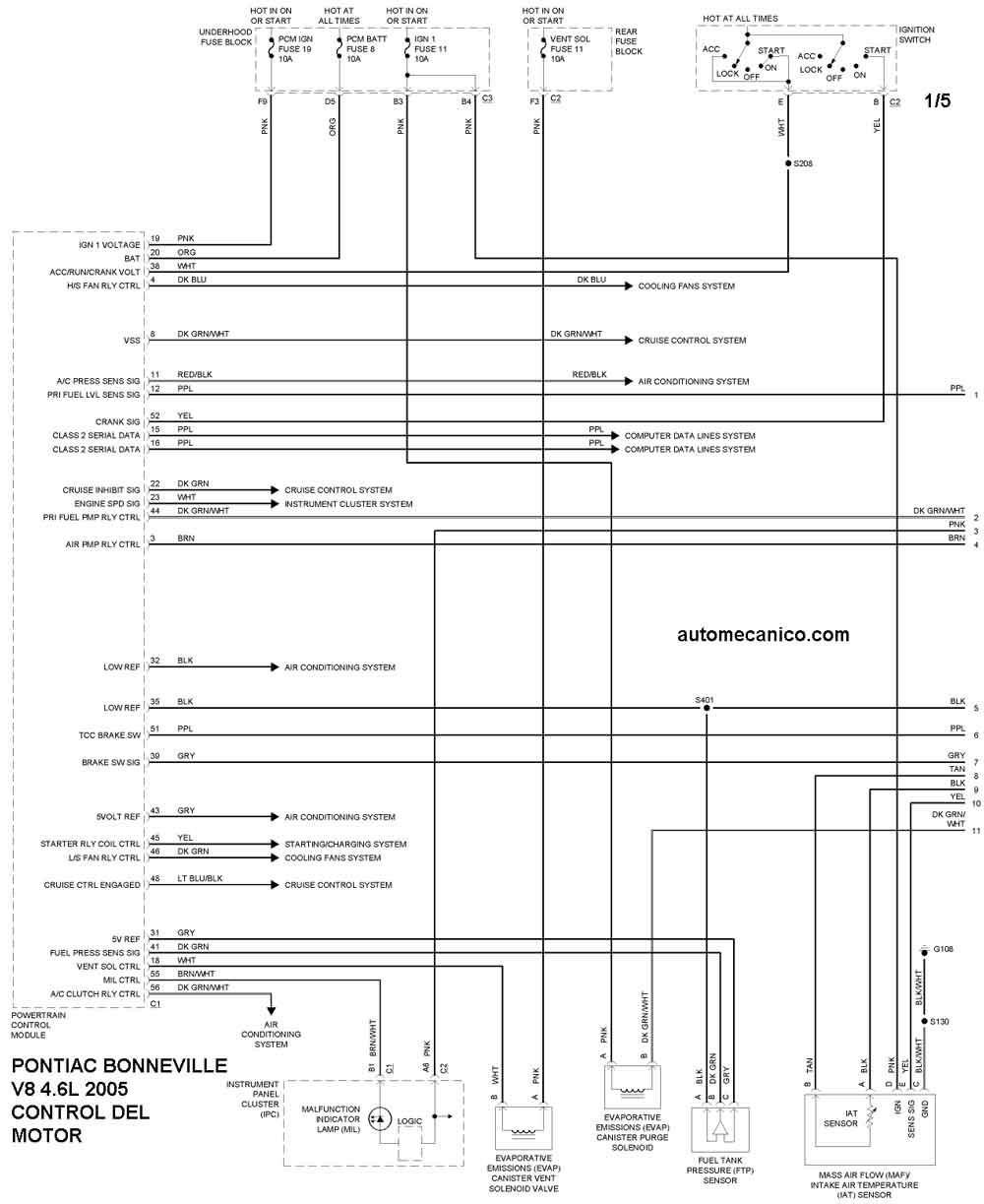

2005 BONNEVILLE 4.6L V8 CONTROL DEL MOTOR 1/5

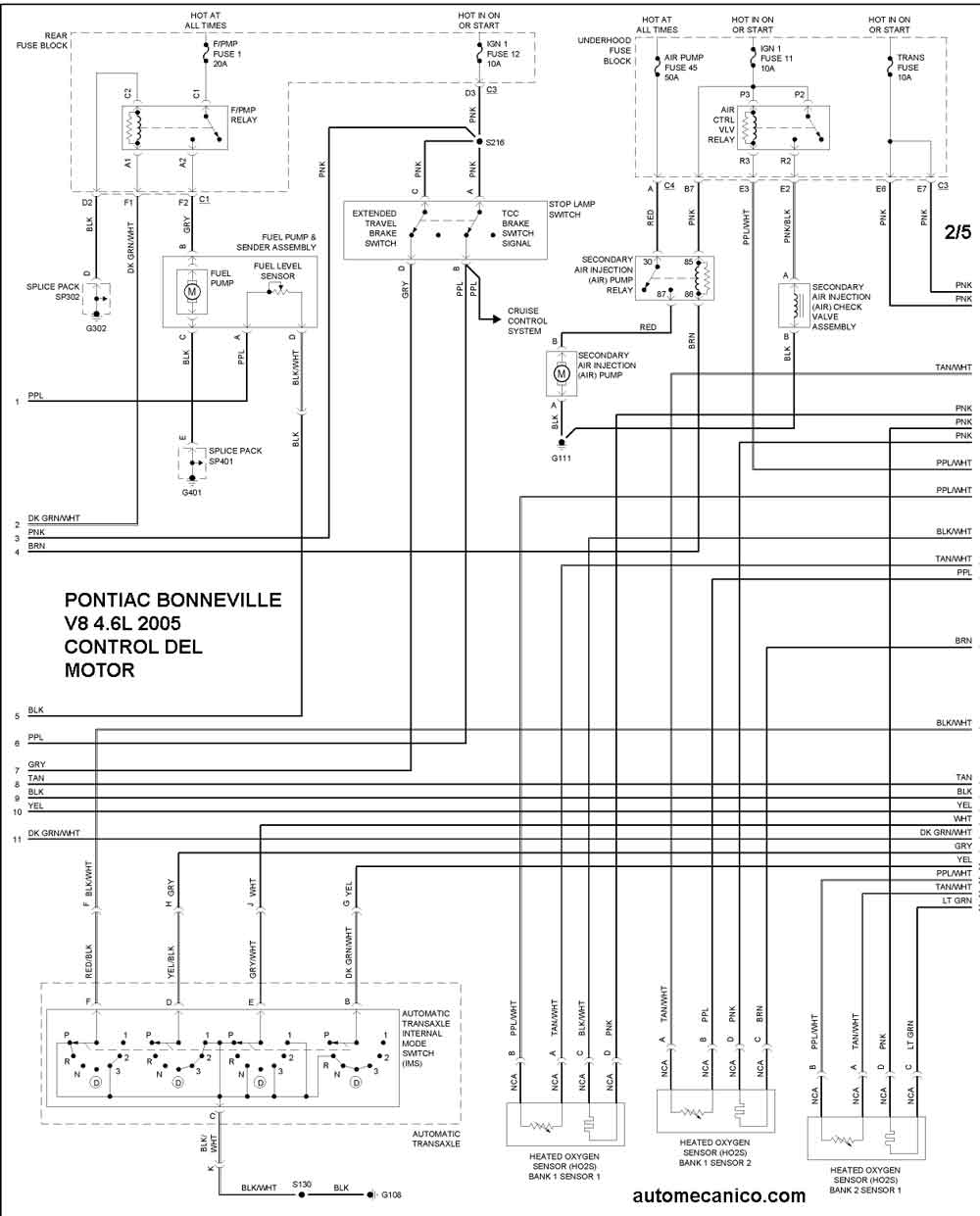

2005 BONNEVILLE 4.6L V8 CONTROL DEL MOTOR 2/5

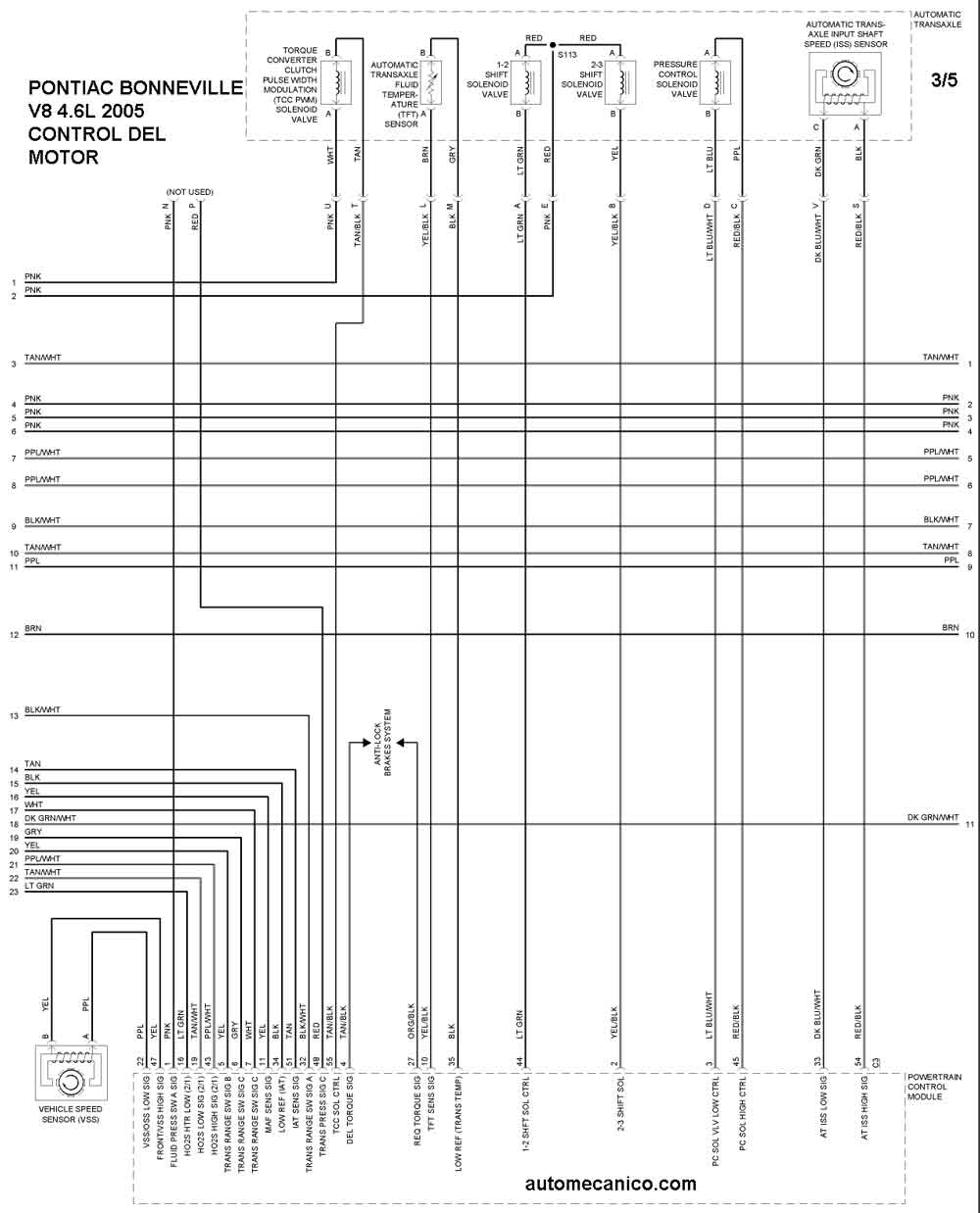

2005 BONNEVILLE 4.6L V8 CONTROL DEL MOTOR 3/5
2005 BONNEVILLE 4.6L V8 CONTROL DEL MOTOR 4/5

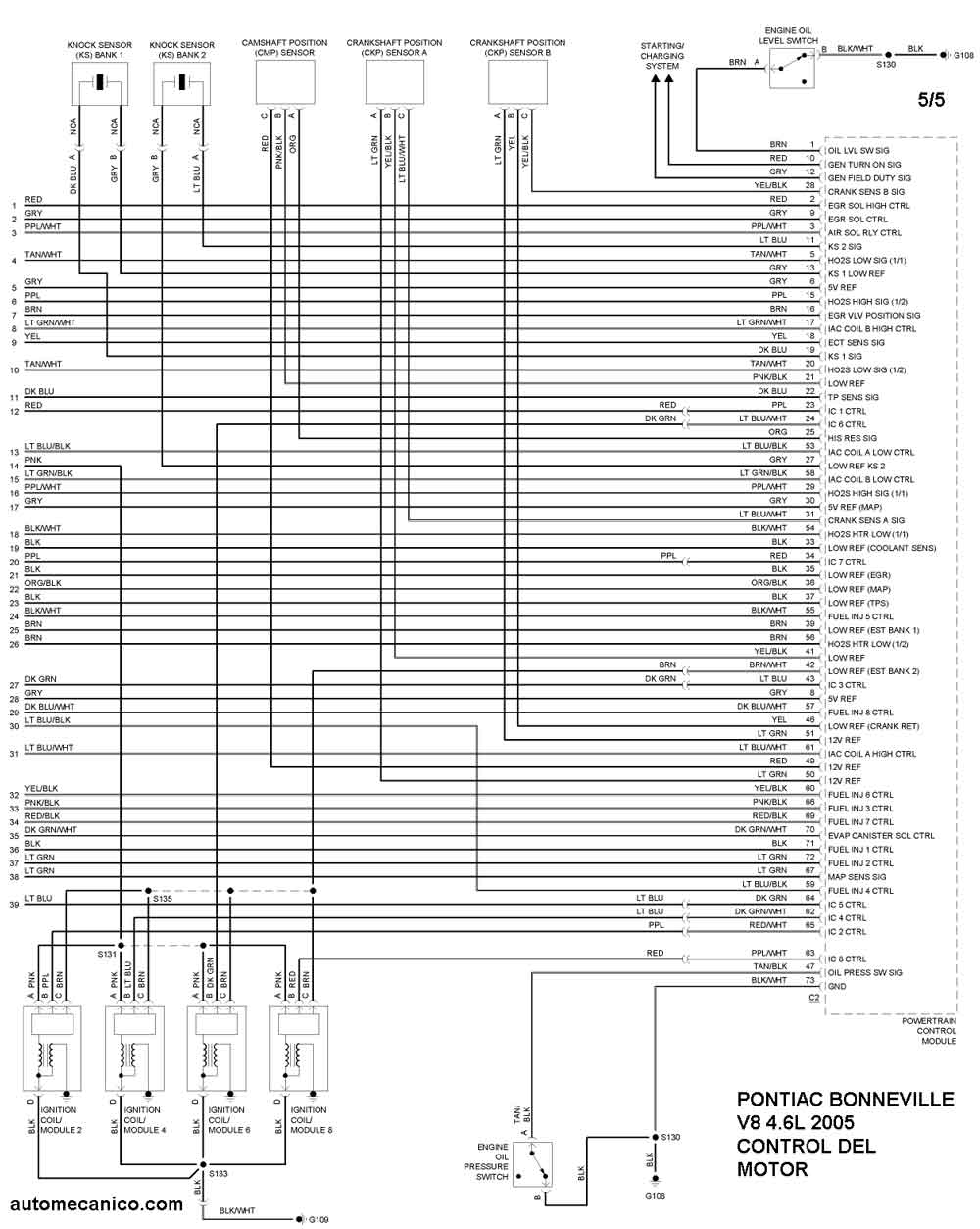

2005 BONNEVILLE 4.6L V8 CONTROL DEL MOTOR 5/5
