CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - PONTIAC 1998

DIAGRAMAS - PONTIAC: Bonneville, Firebird - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / PONTIAC: Bonneville, Firebird - 1998 -
Año PONTIAC PONTIAC BONNEVILLE 3.8L V6

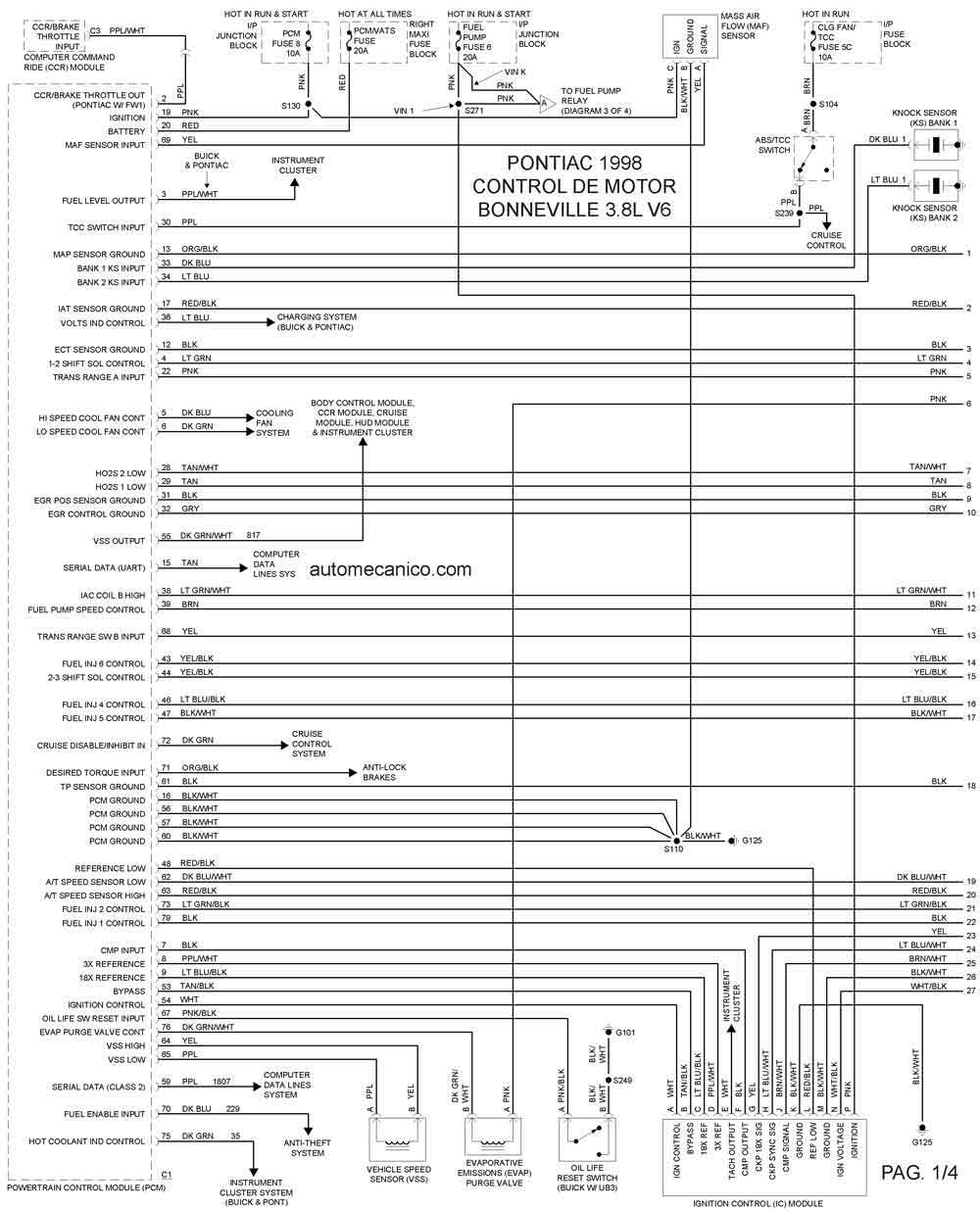

1998 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 1/4

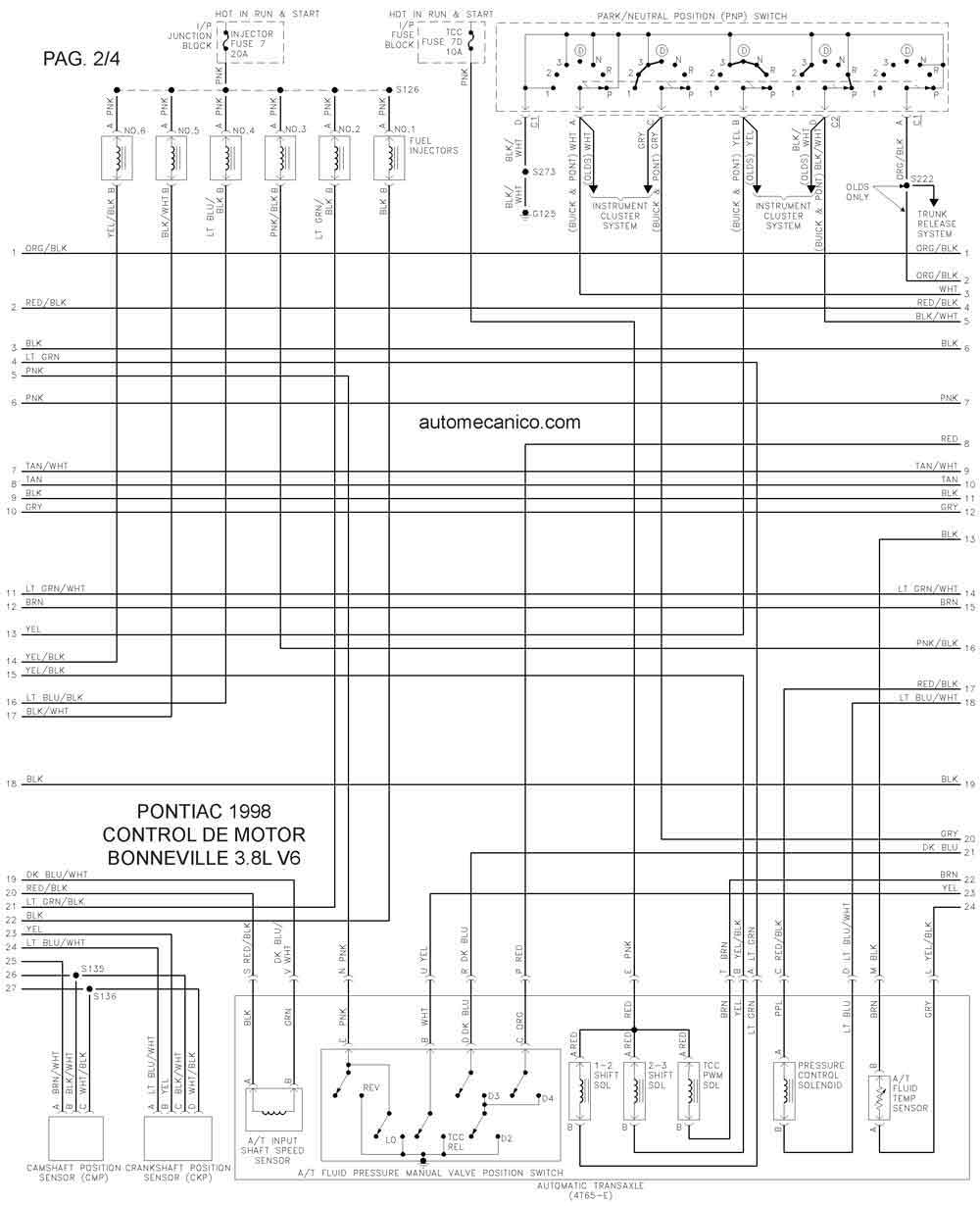

1998 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 2/4

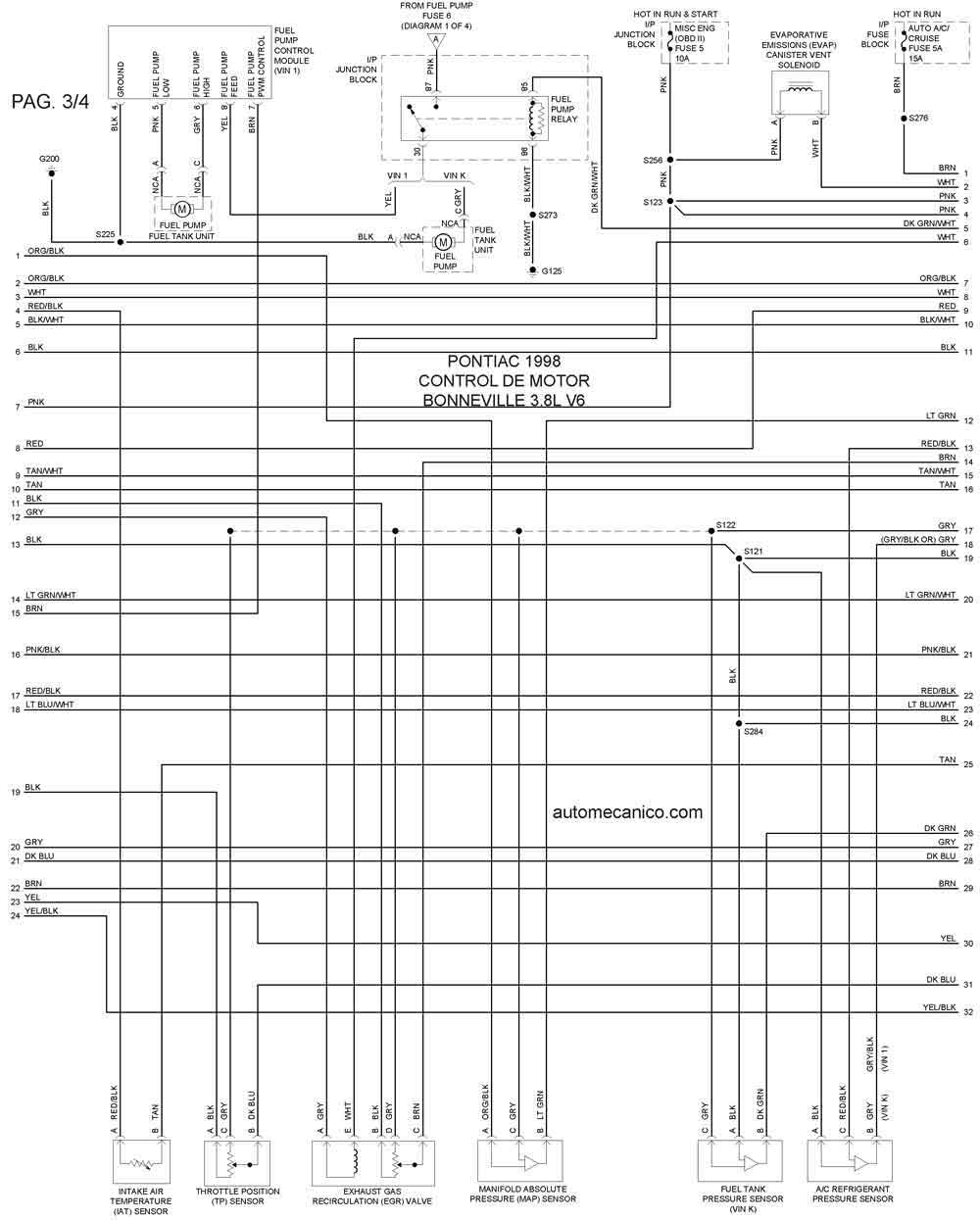

1998 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 3/4

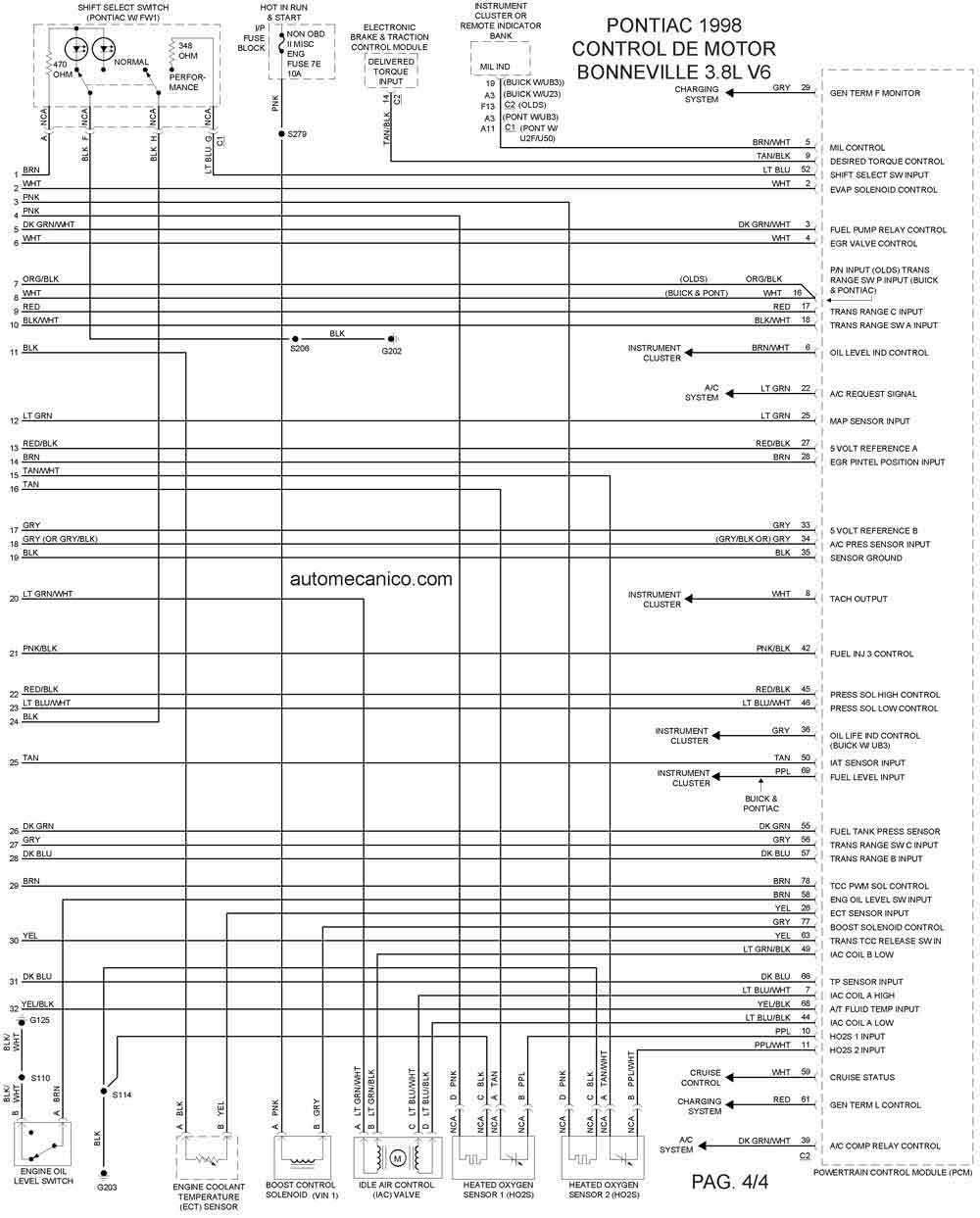

1998 BONNEVILLE 3.8L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC PONTIAC FIREBIRD 3.8L V6

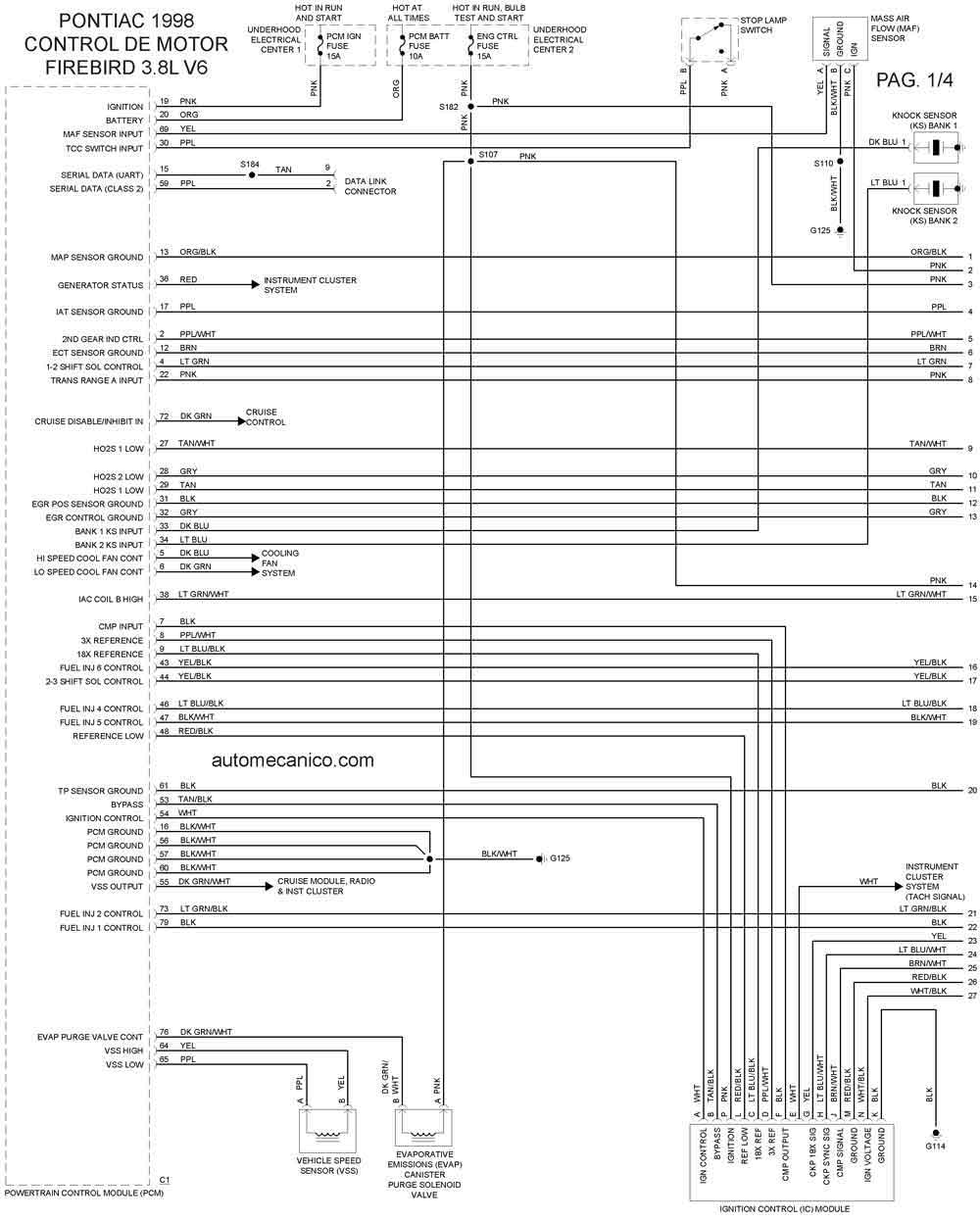

1998 FIREBIRD 3.8L V6 CONTROL DEL MOTOR 1/4

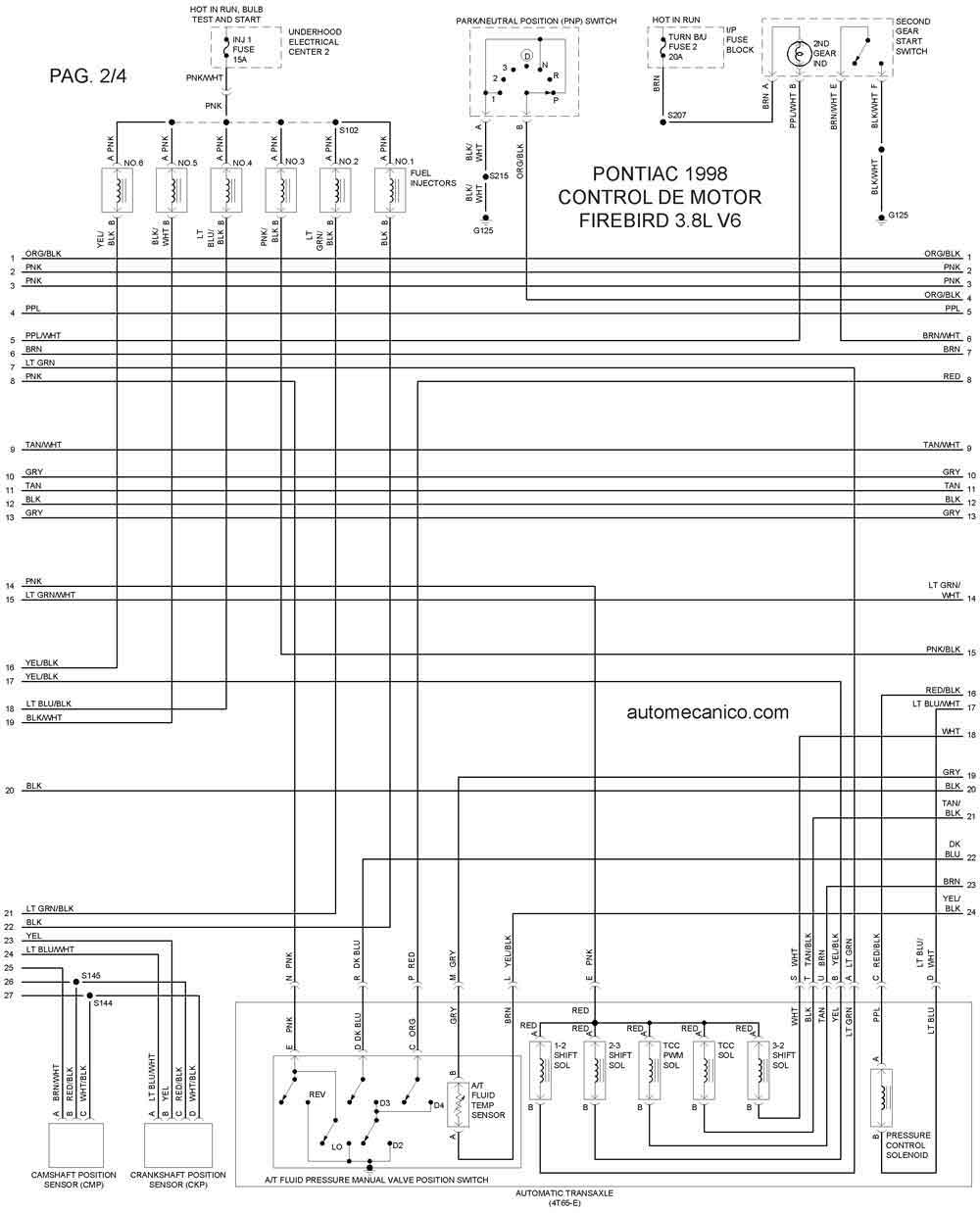

1998 FIREBIRD 3.8L V6 CONTROL DEL MOTOR 2/4

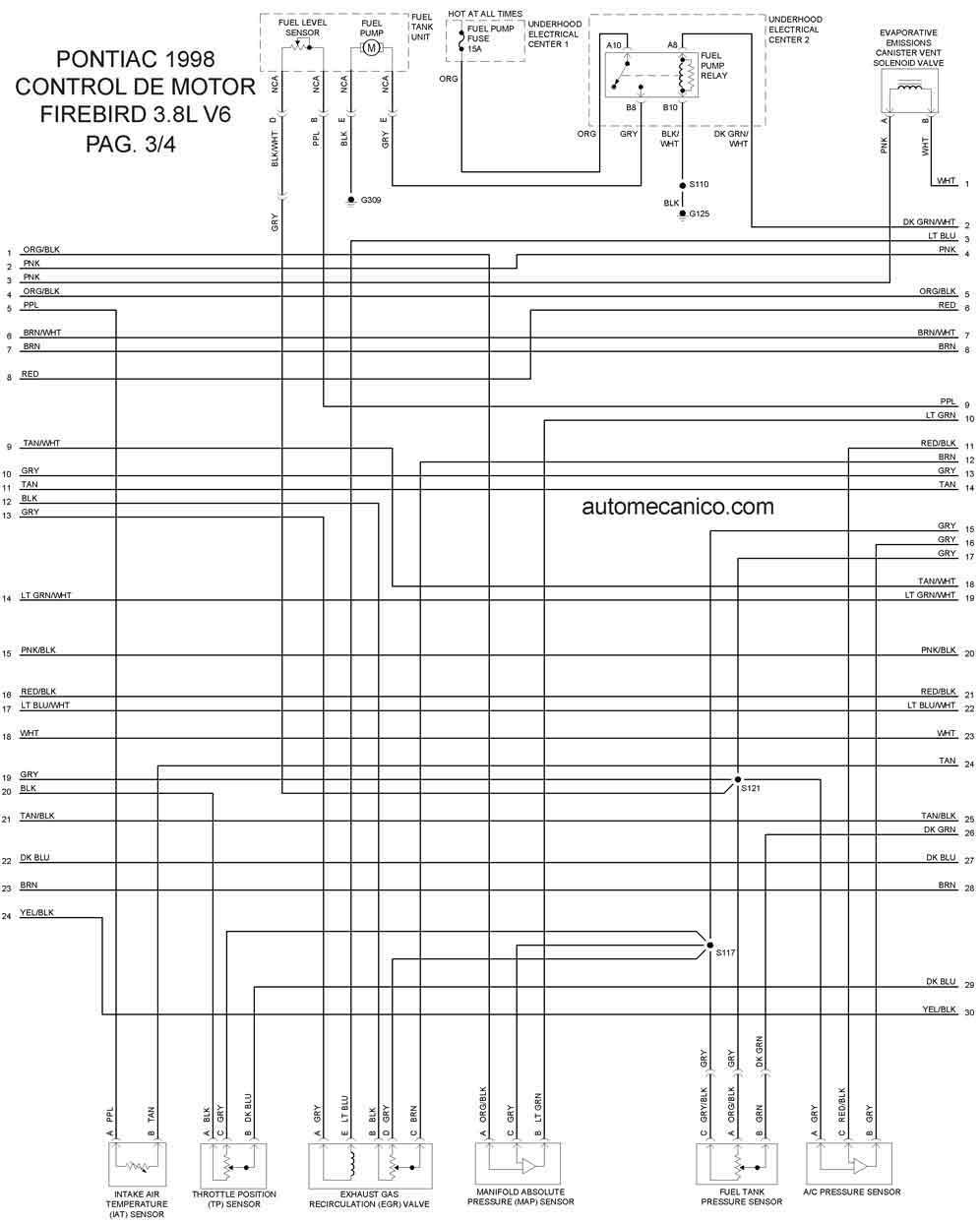

1998 FIREBIRD 3.8L V6 CONTROL DEL MOTOR 3/4
1998 FIREBIRD 3.8L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC PONTIAC FIREBIRD 5.7L V8

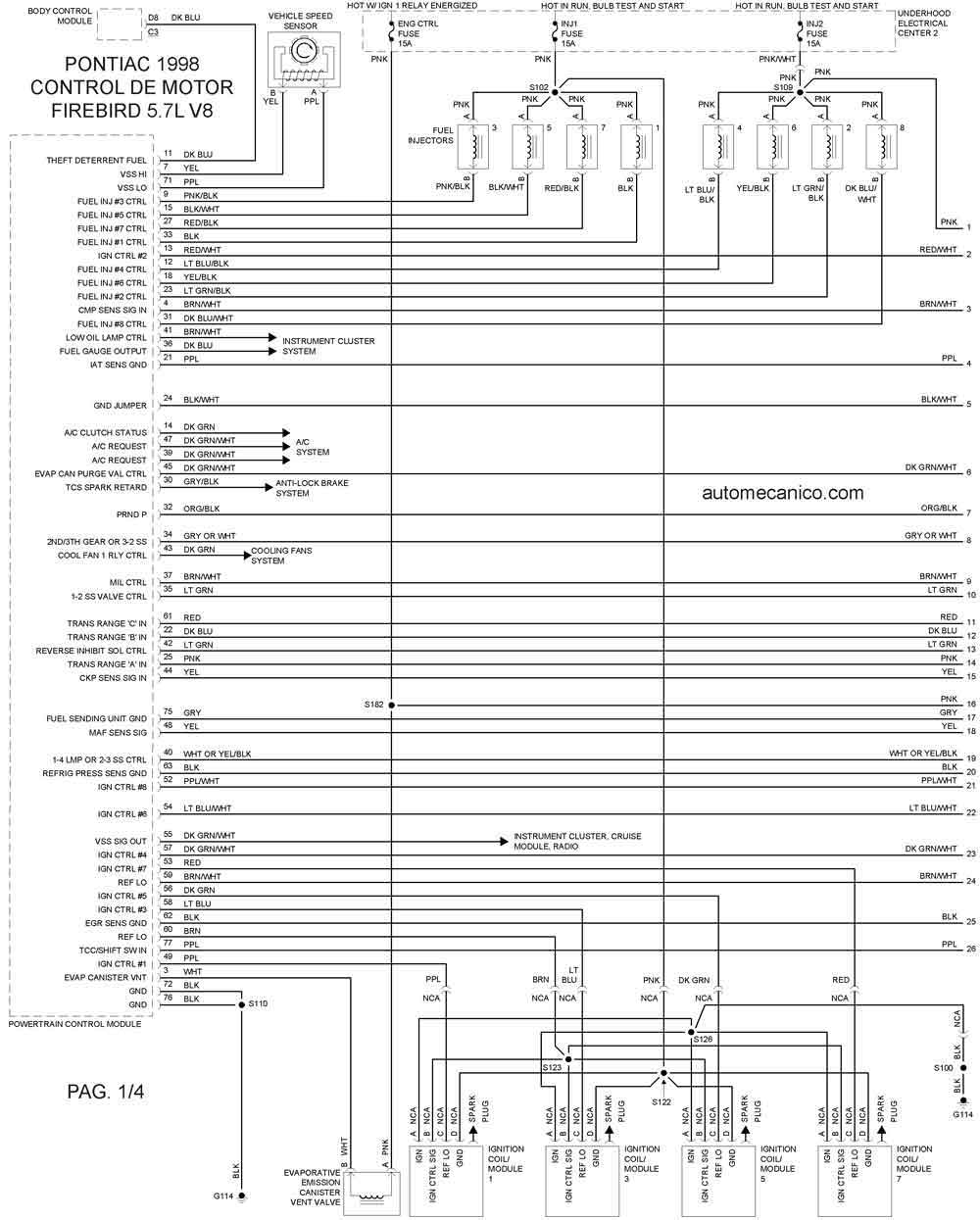

1998 FIREBIRD 5.7L V8 CONTROL DEL MOTOR 1/4

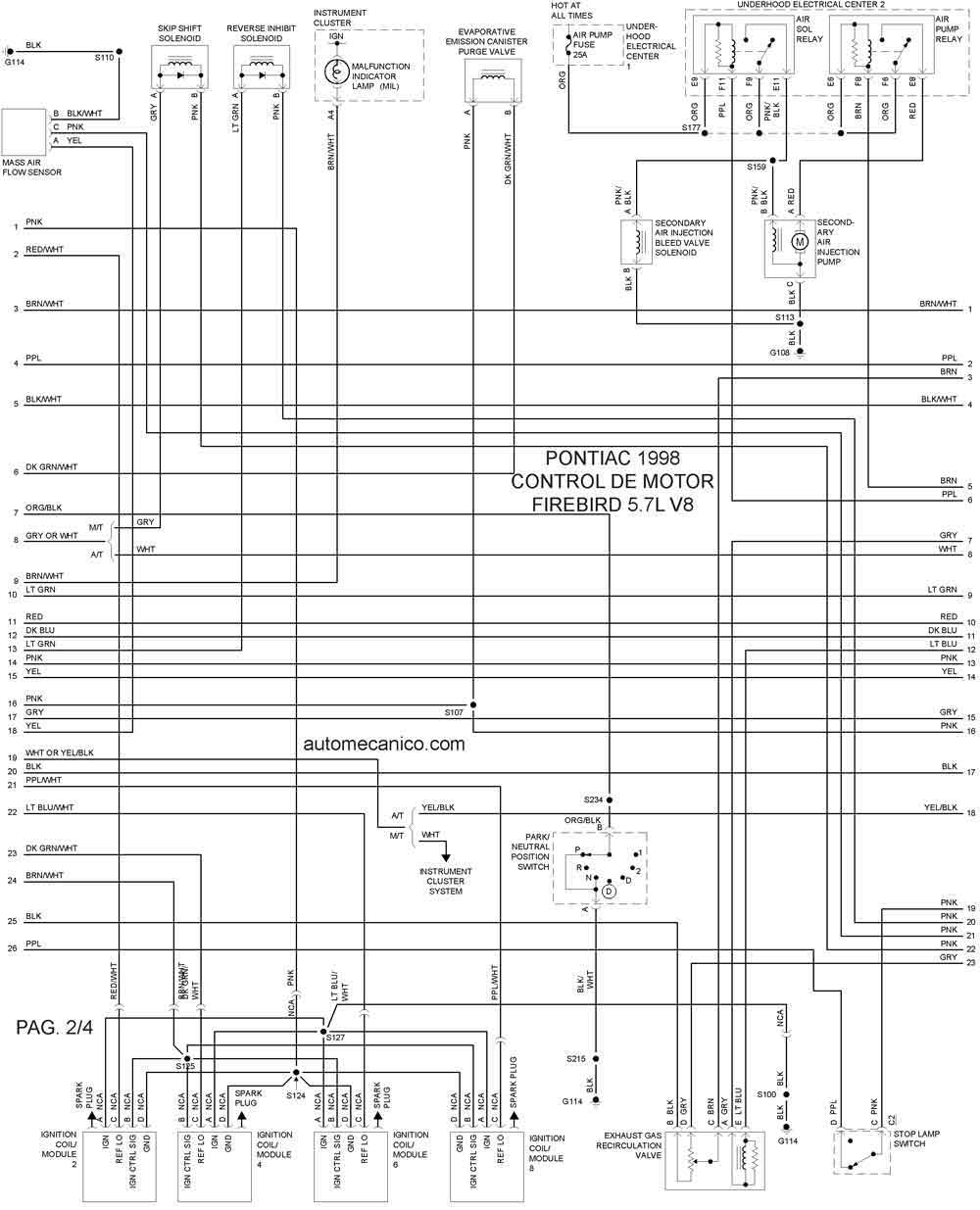

1998 FIREBIRD 5.7L V8 CONTROL DEL MOTOR 2/4

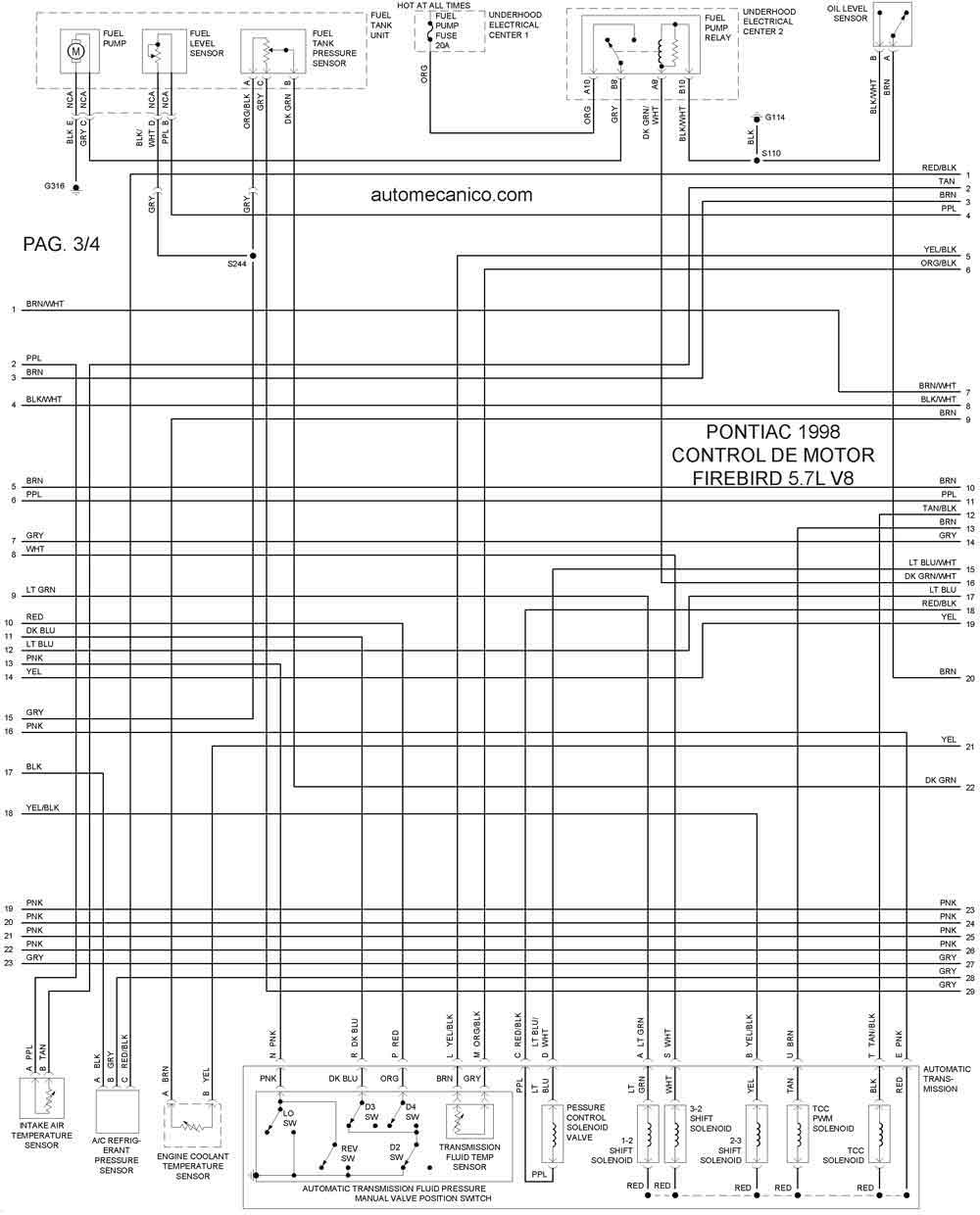

1998 FIREBIRD 5.7L V8 CONTROL DEL MOTOR 3/4

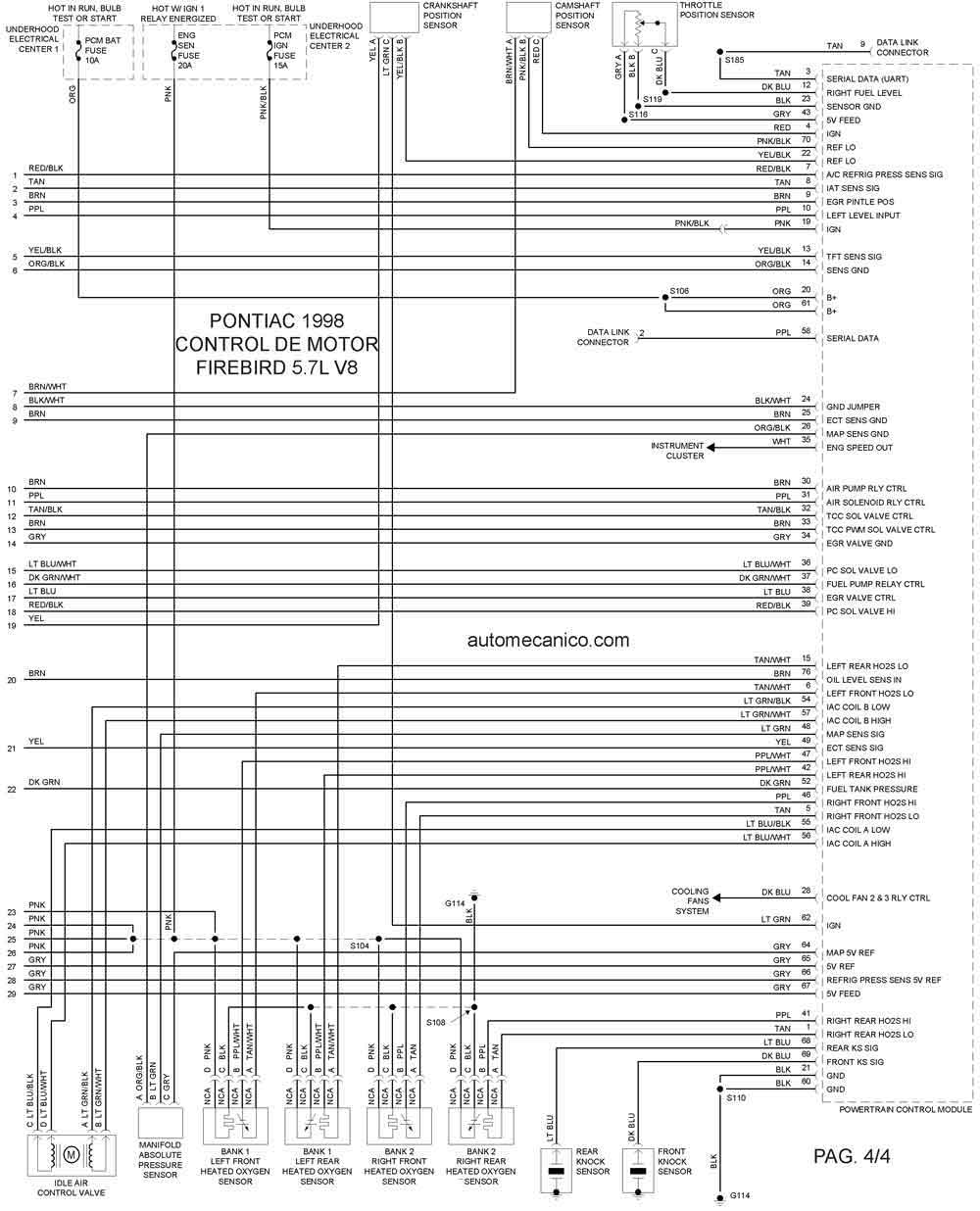

1998 FIREBIRD 5.7L V8 CONTROL DEL MOTOR 4/4
