CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - PONTIAC 1998

DIAGRAMAS - PONTIAC: Grand Am, Grand Prix - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / PONTIAC: Grand Am, Grand Prix - 1998 -
Año PONTIAC PONTIAC GRAND AM 2.4L 4 cil

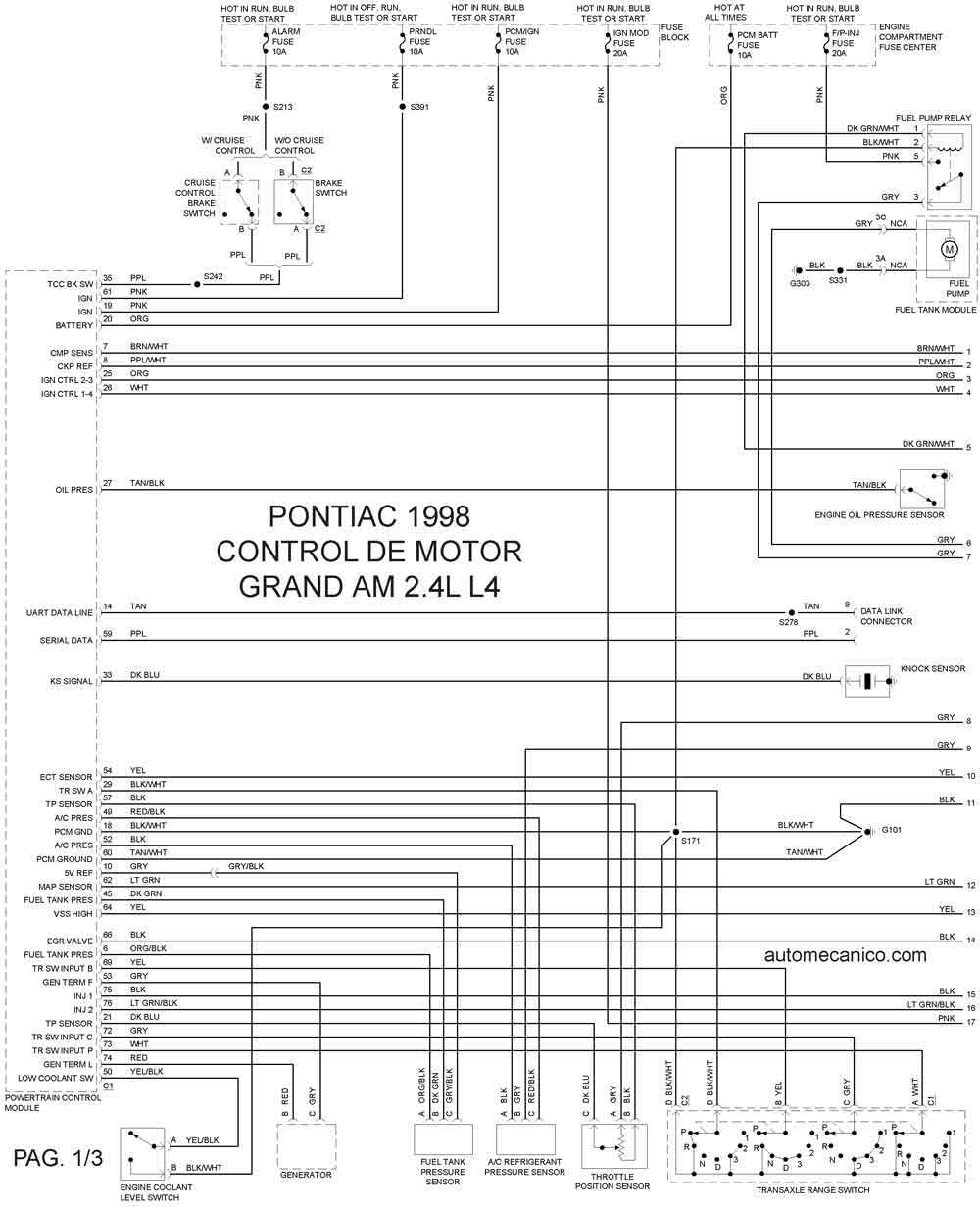

1998 GRAND AM 2.4L 4 CIL CONTROL DEL MOTOR 1/3

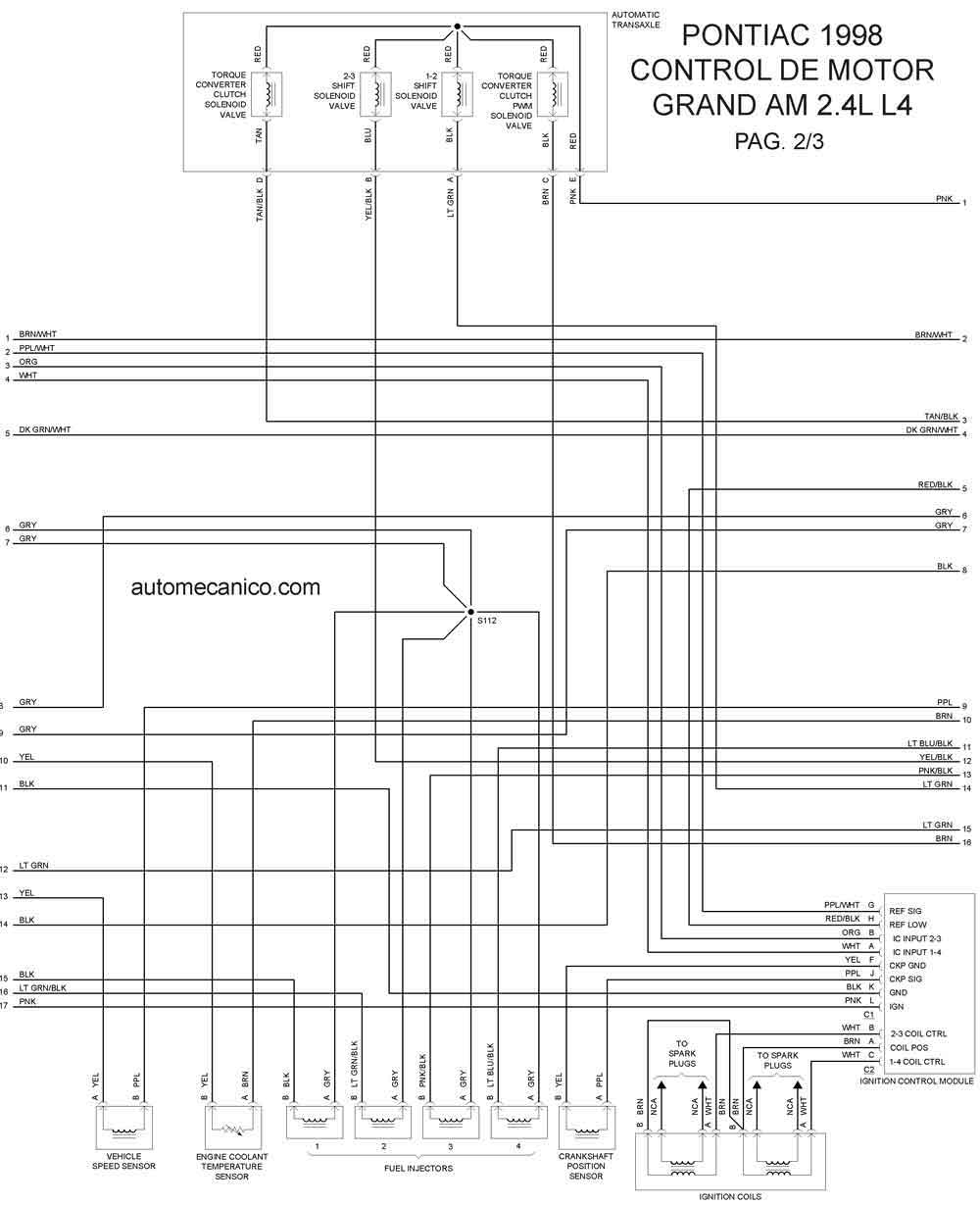

1998 GRAND AM 2.4L 4 CIL CONTROL DEL MOTOR 2/3

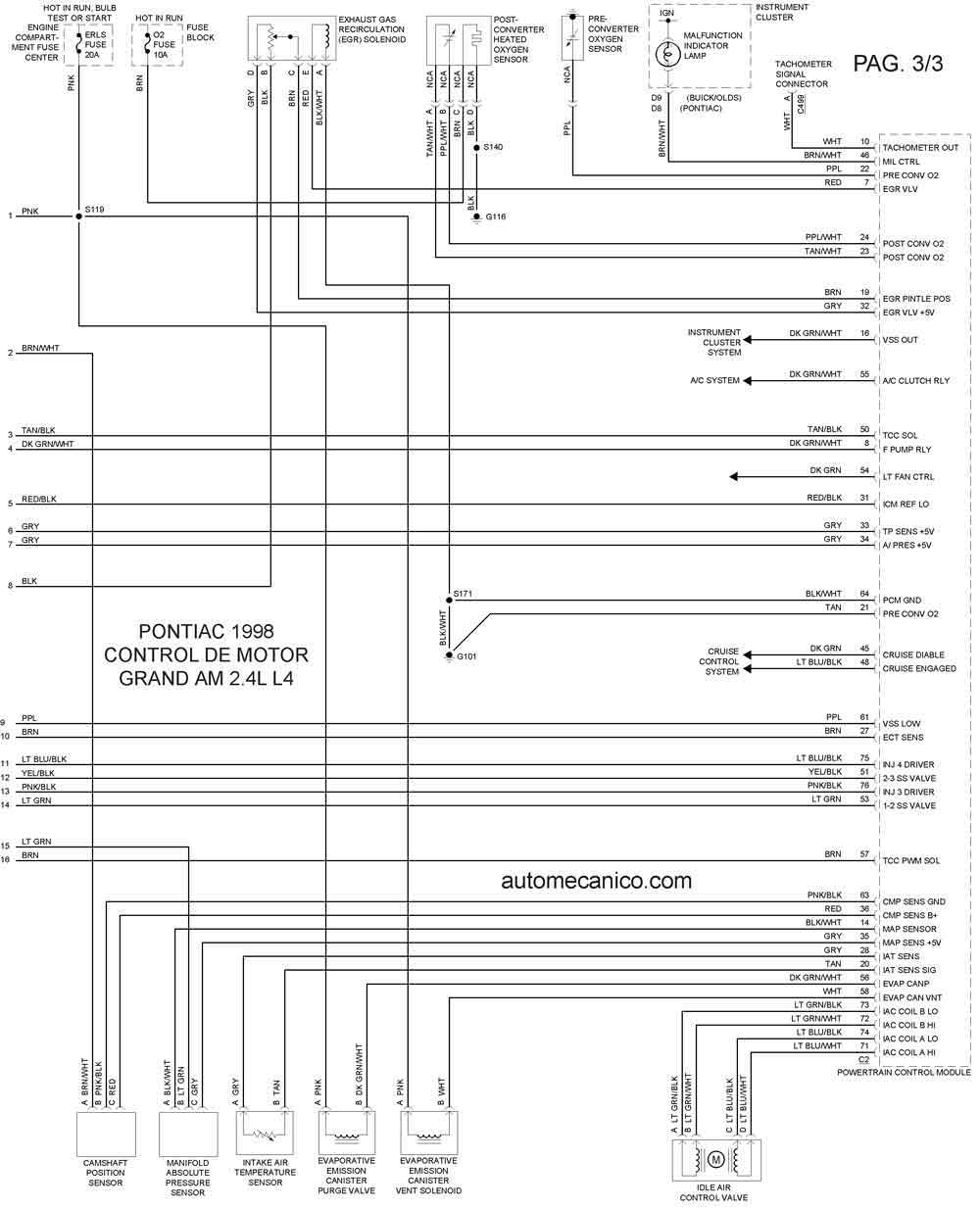

1998 GRAND AM 2.4L 4 CIL CONTROL DEL MOTOR 3/3
Año PONTIAC PONTIAC GRAND AM 3.1L V6

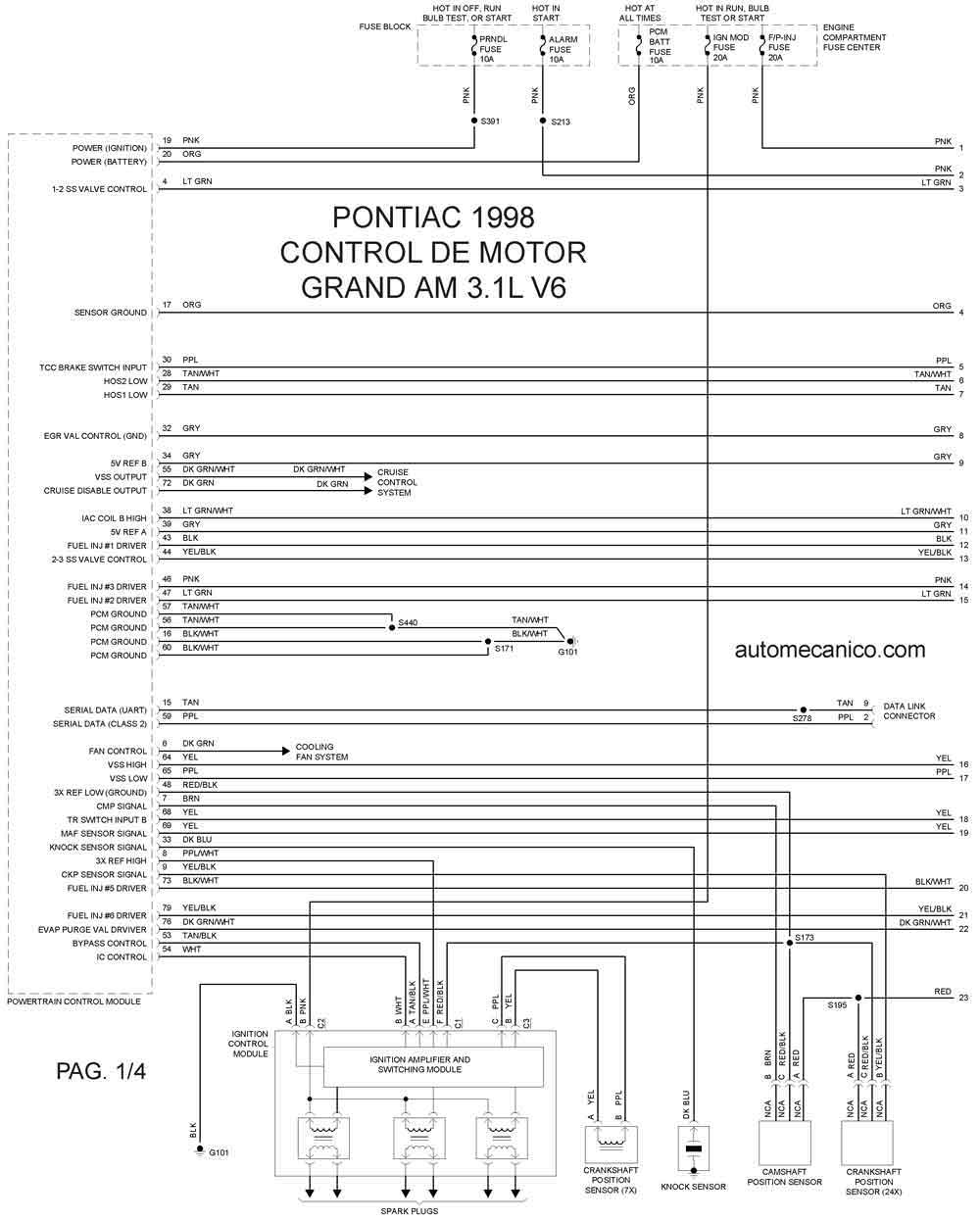

1998 GRAND AM 3.1L V6 CONTROL DEL MOTOR 1/4

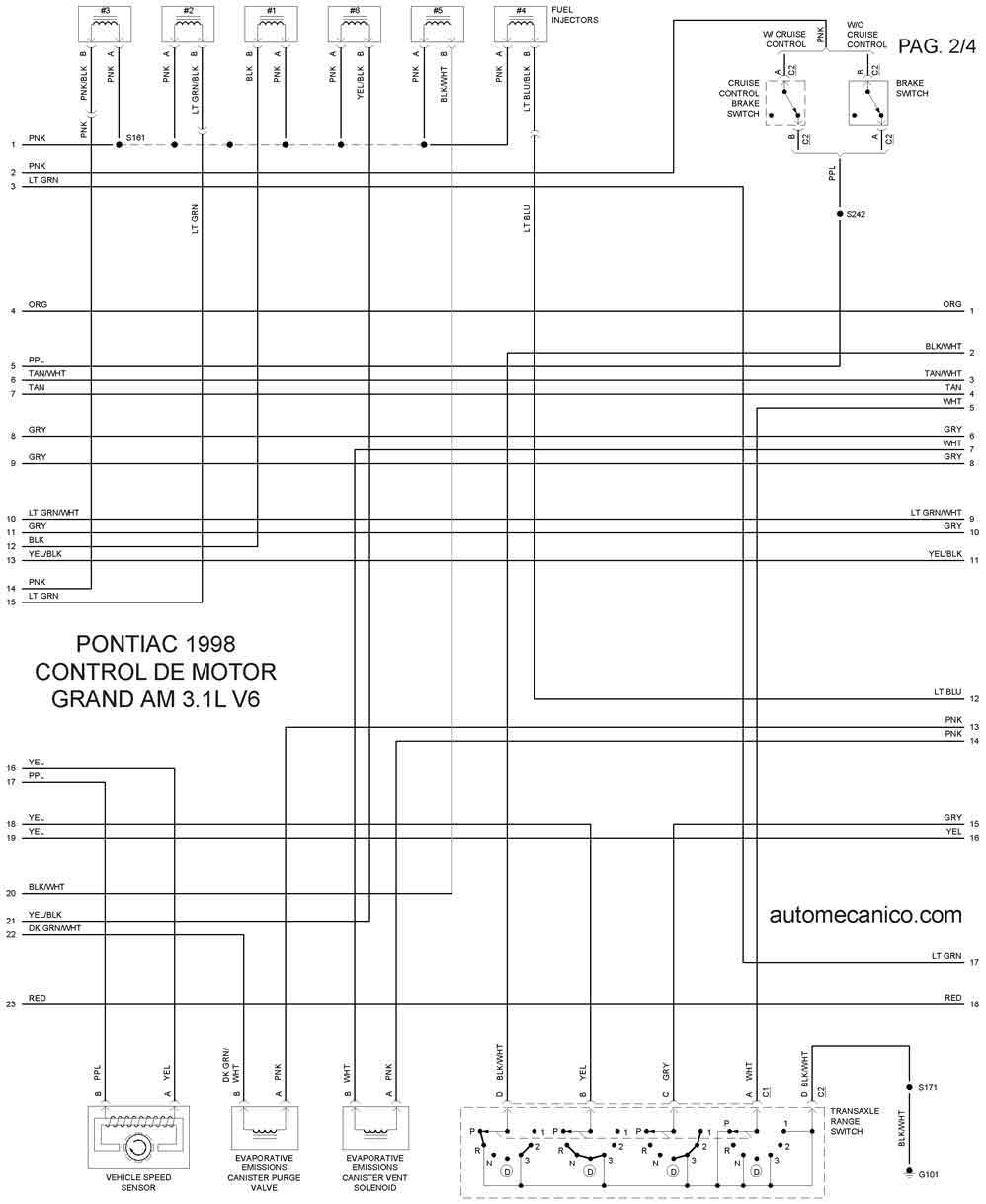

1998 GRAND AM 3.1L V6 CONTROL DEL MOTOR 2/4
1998 GRAND AM 3.1L V6 CONTROL DEL MOTOR 3/4

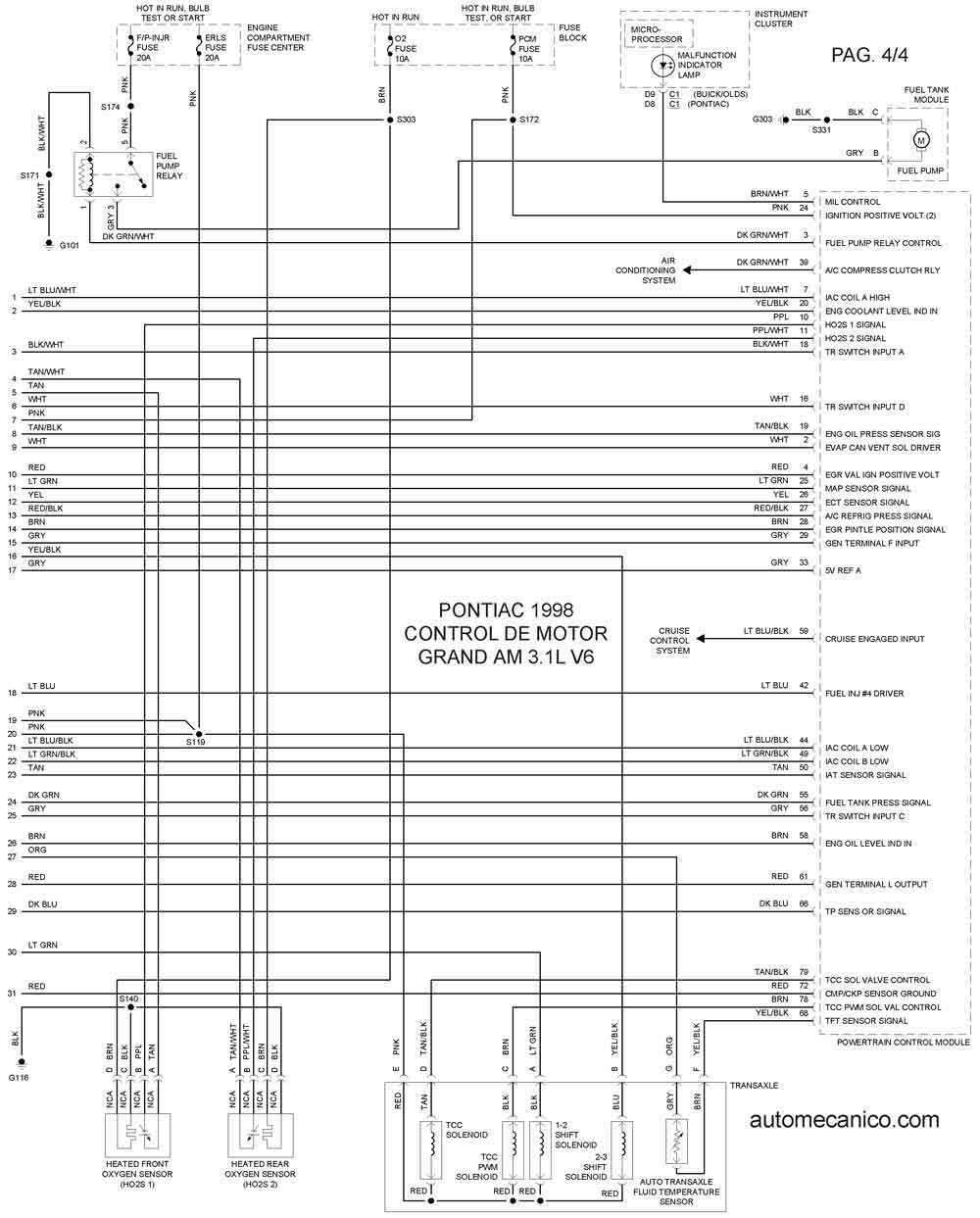

1998 GRAND AM 3.1L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC PONTIAC GRAND PRIX 3.1L V6

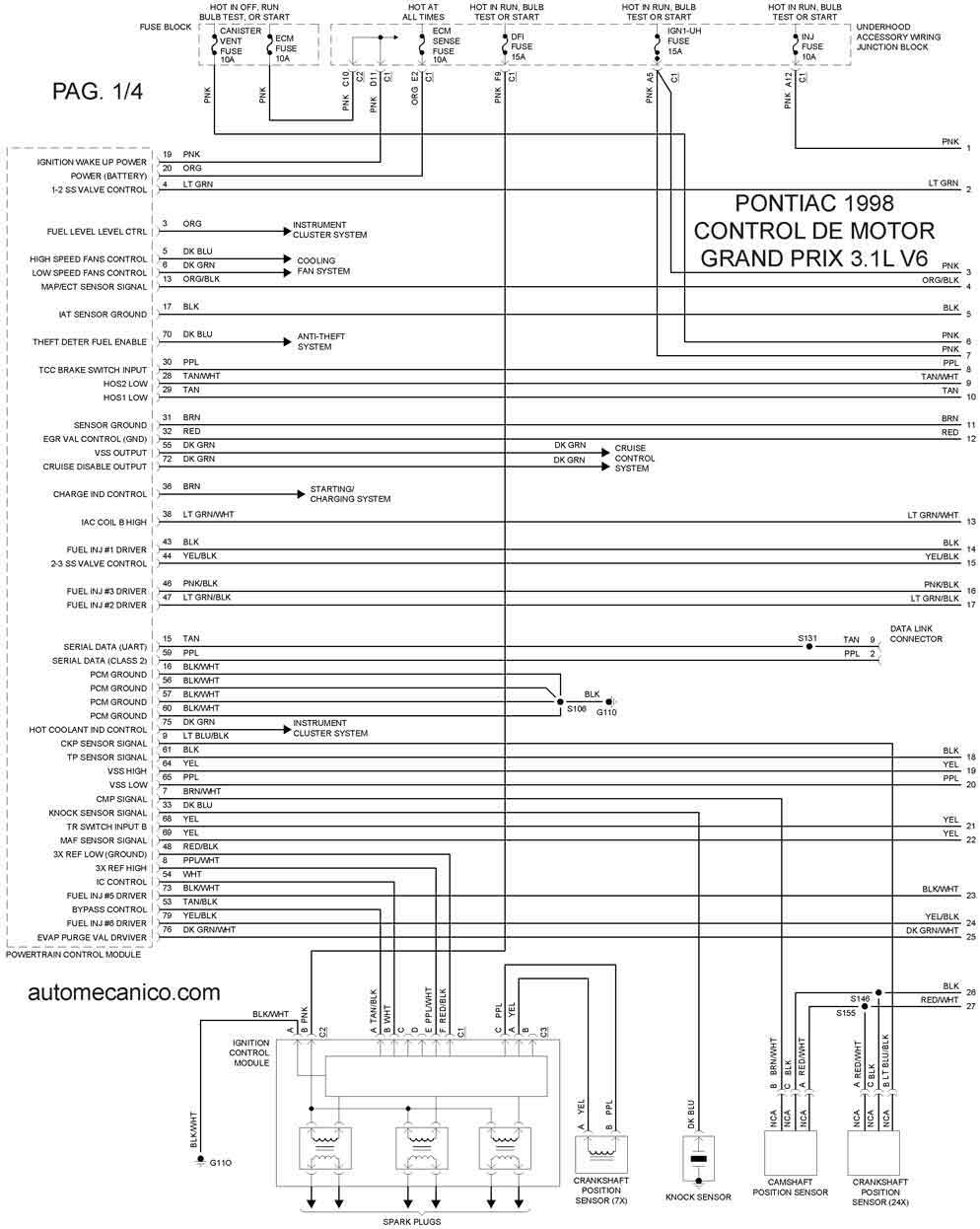

1998 GRAND PRIX 3.1L V6 CONTROL DEL MOTOR 1/4

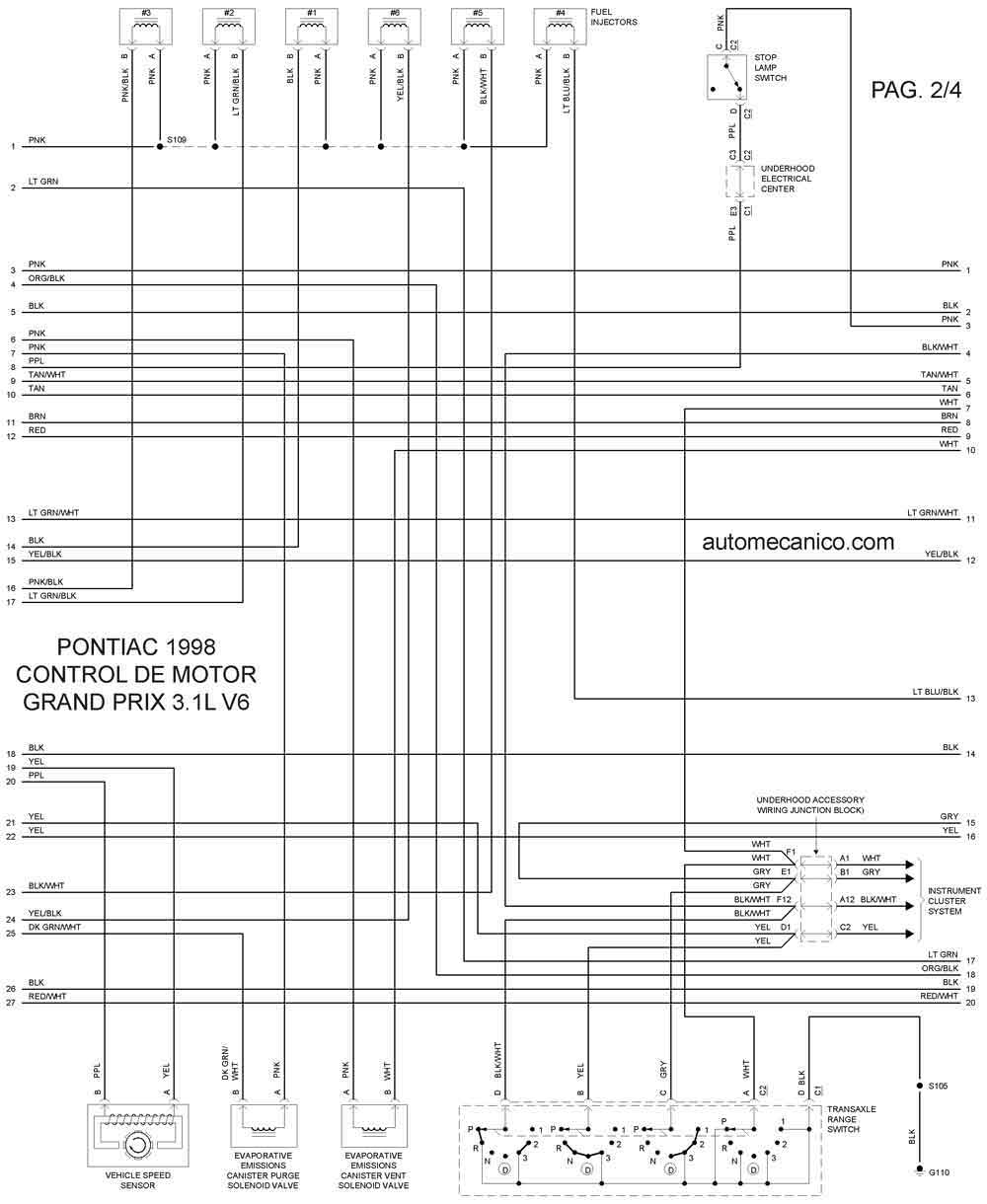

1998 GRAND PRIX 3.1L V6 CONTROL DEL MOTOR 2/4

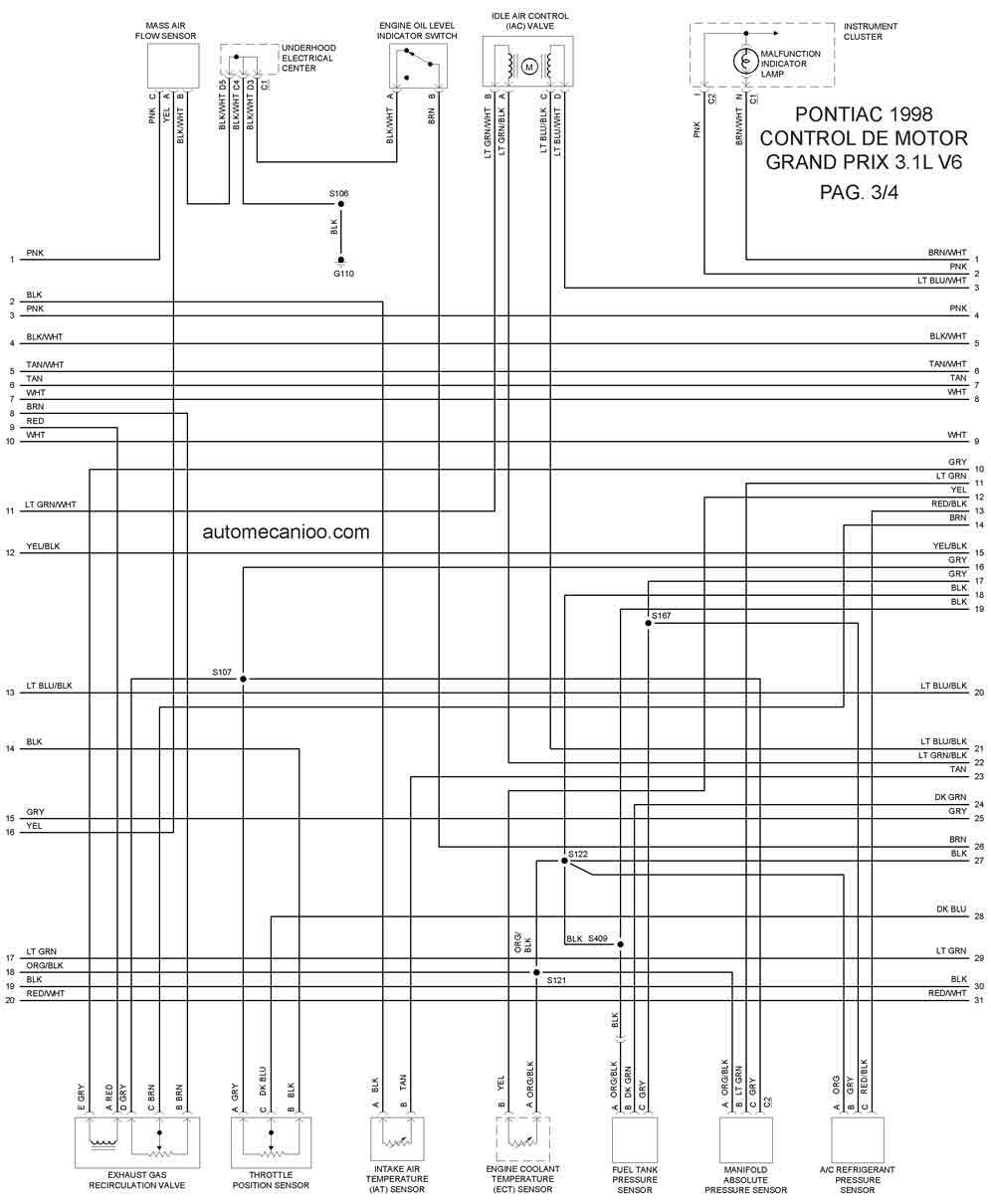

1998 GRAND PRIX 3.1L V6 CONTROL DEL MOTOR 3/4

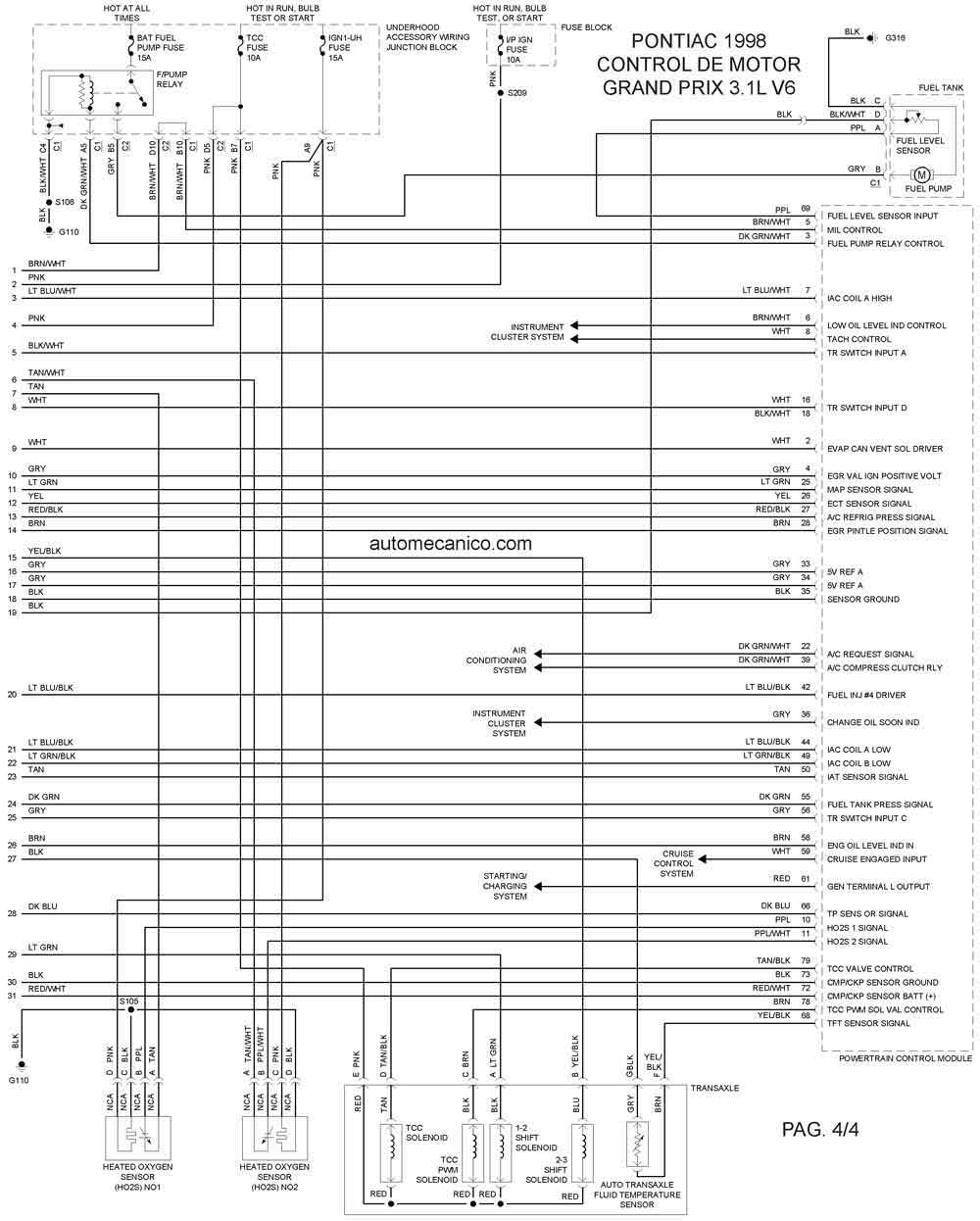

1998 GRAND PRIX 3.1L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC PONTIAC GRAND PRIX 3.8L V6

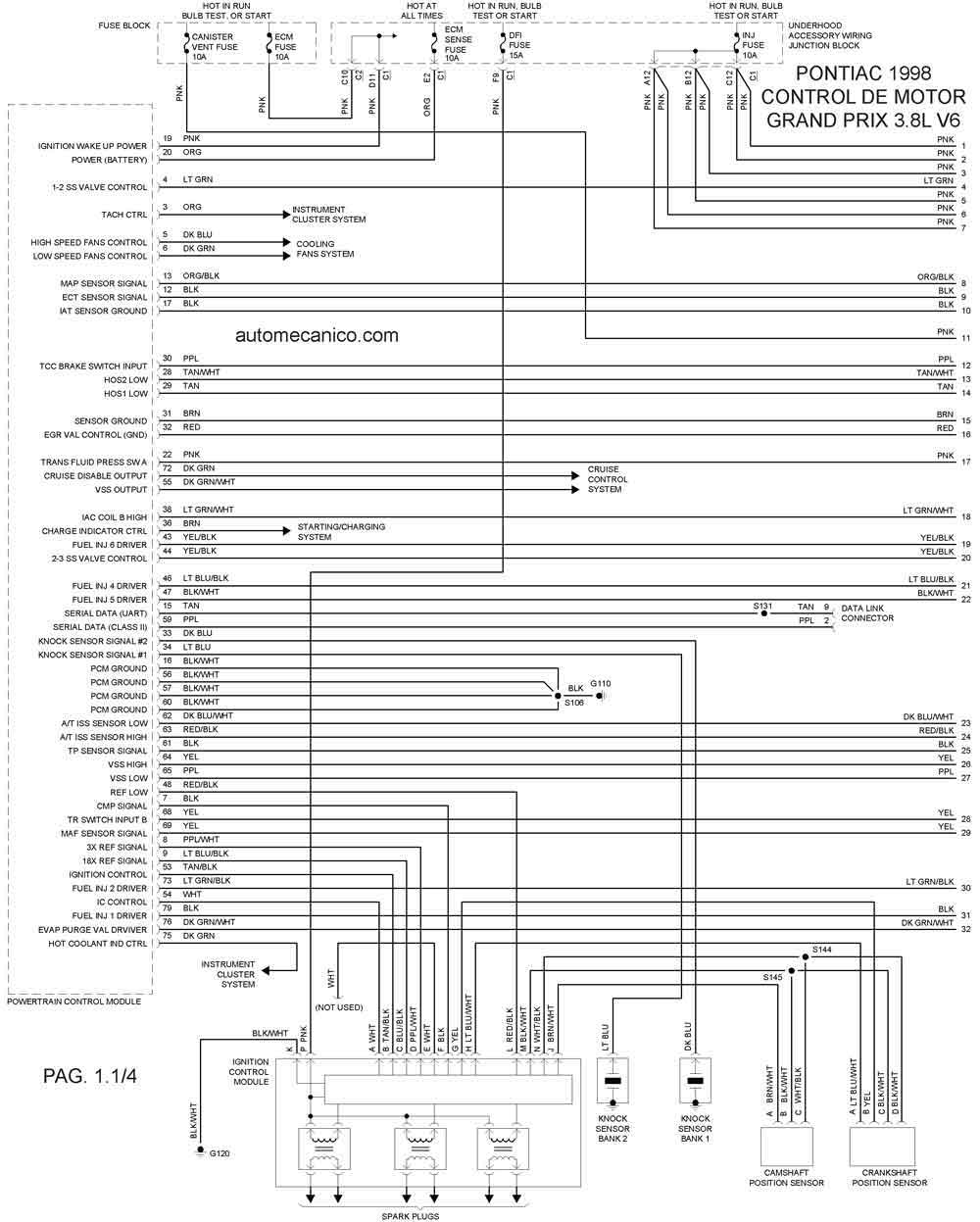

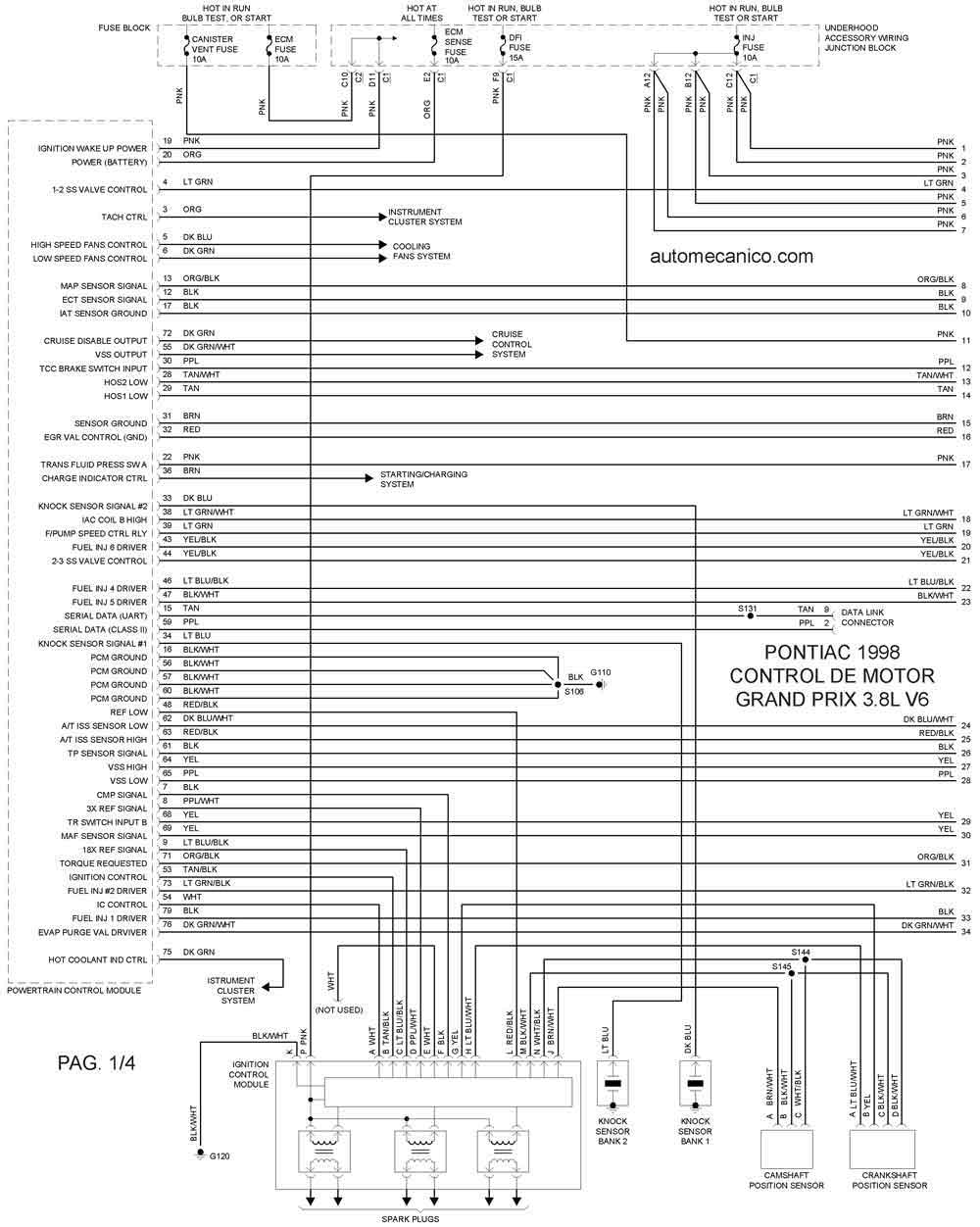

1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 1/8

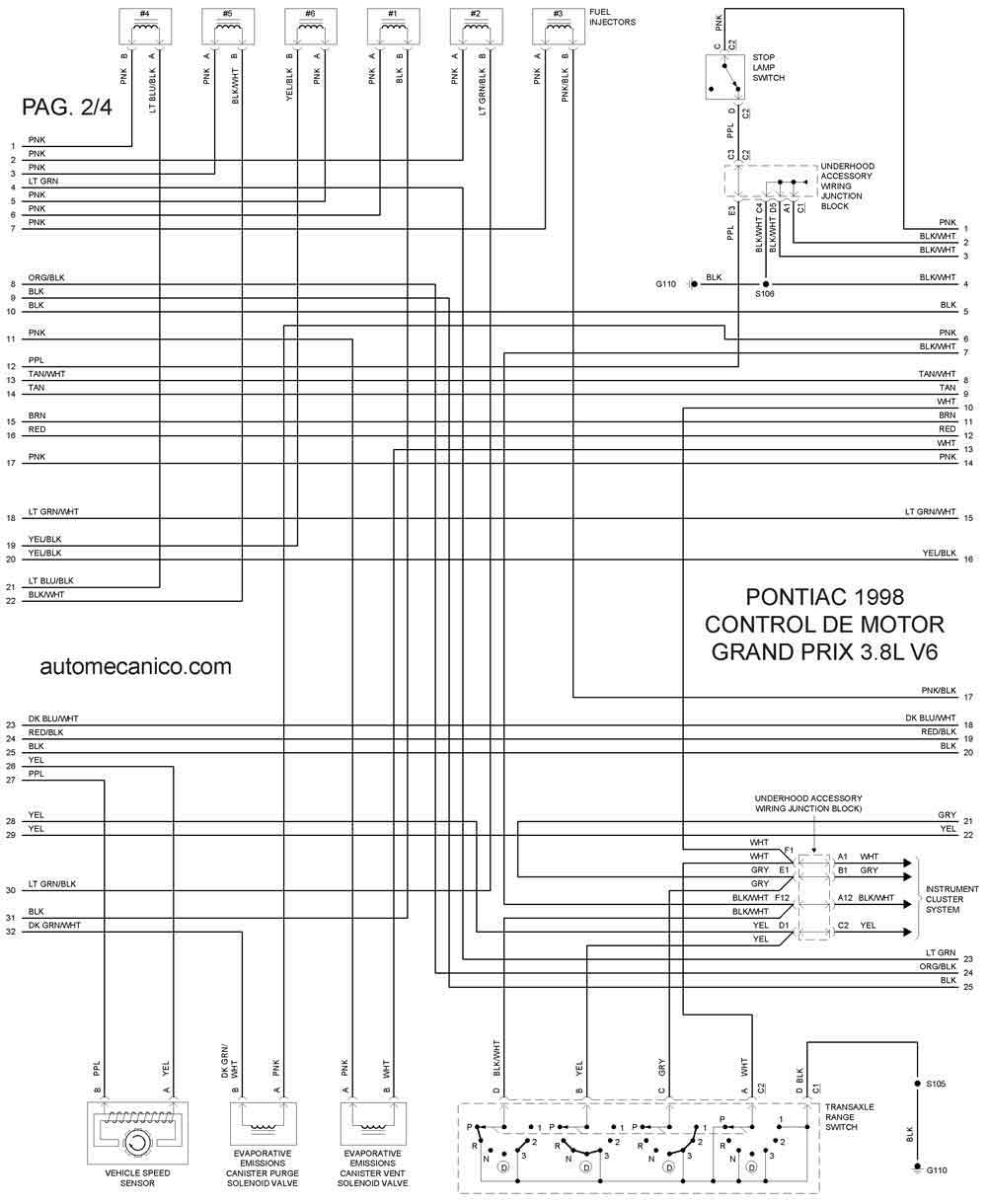

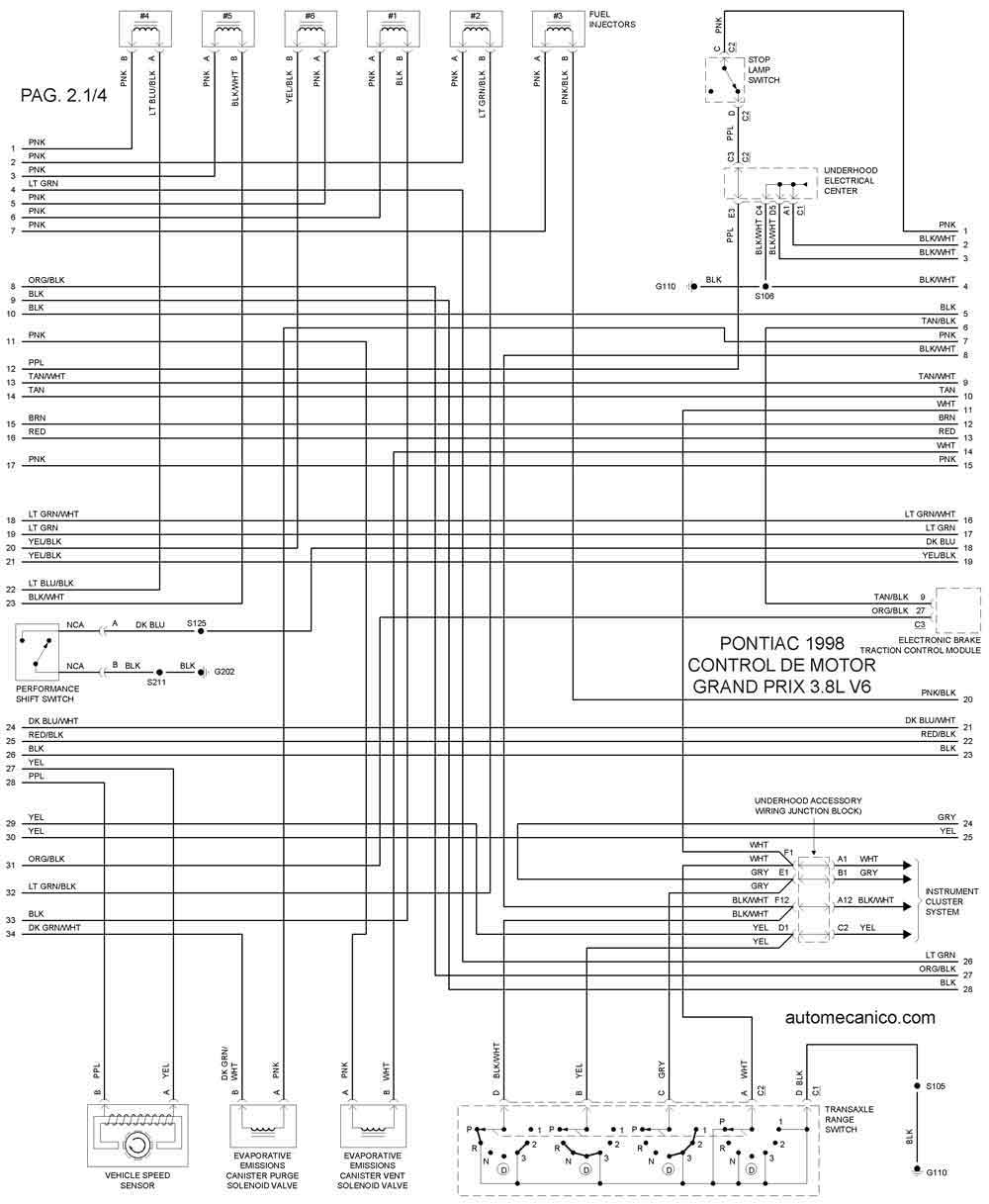

1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 2/8

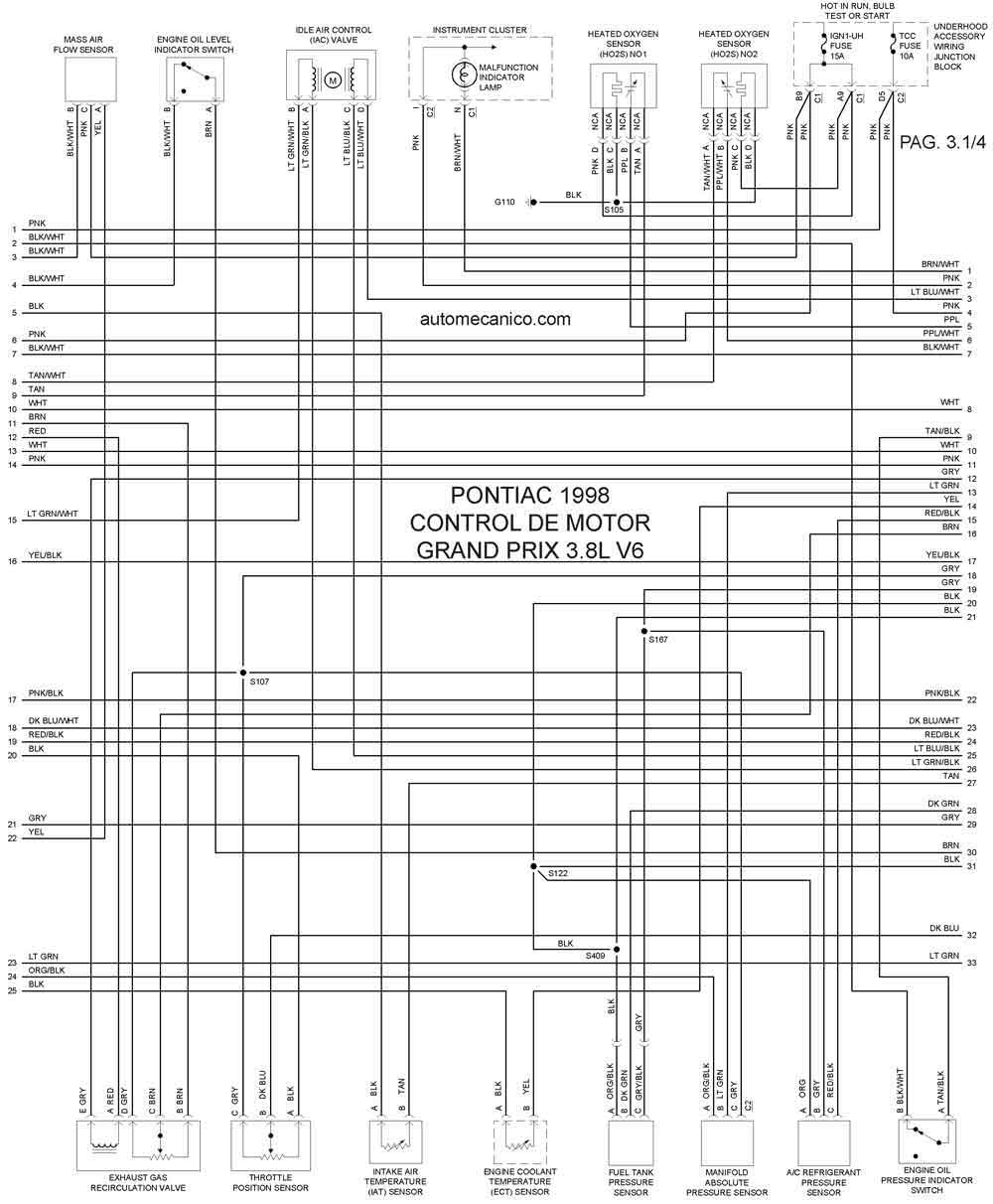

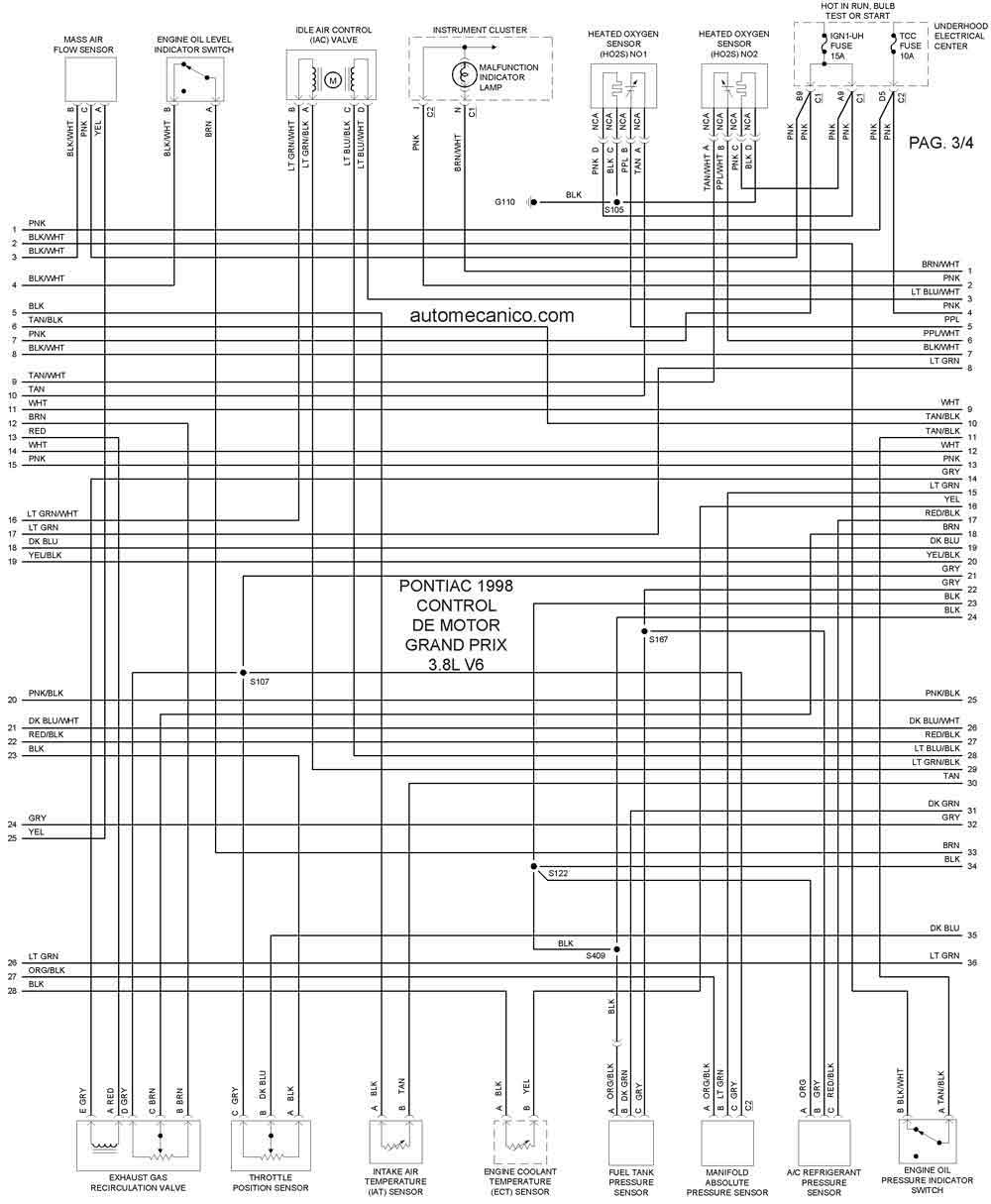

1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 3/8

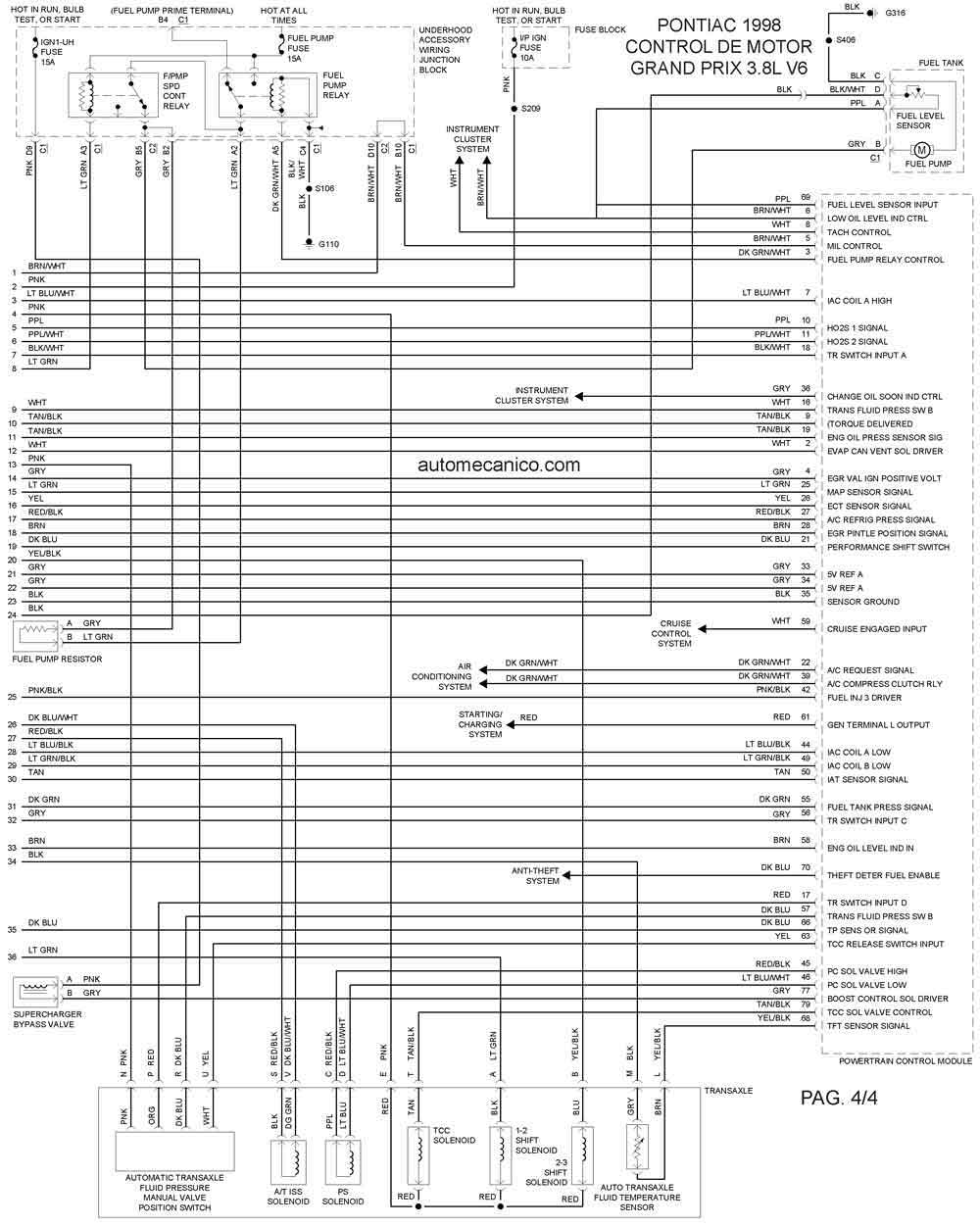

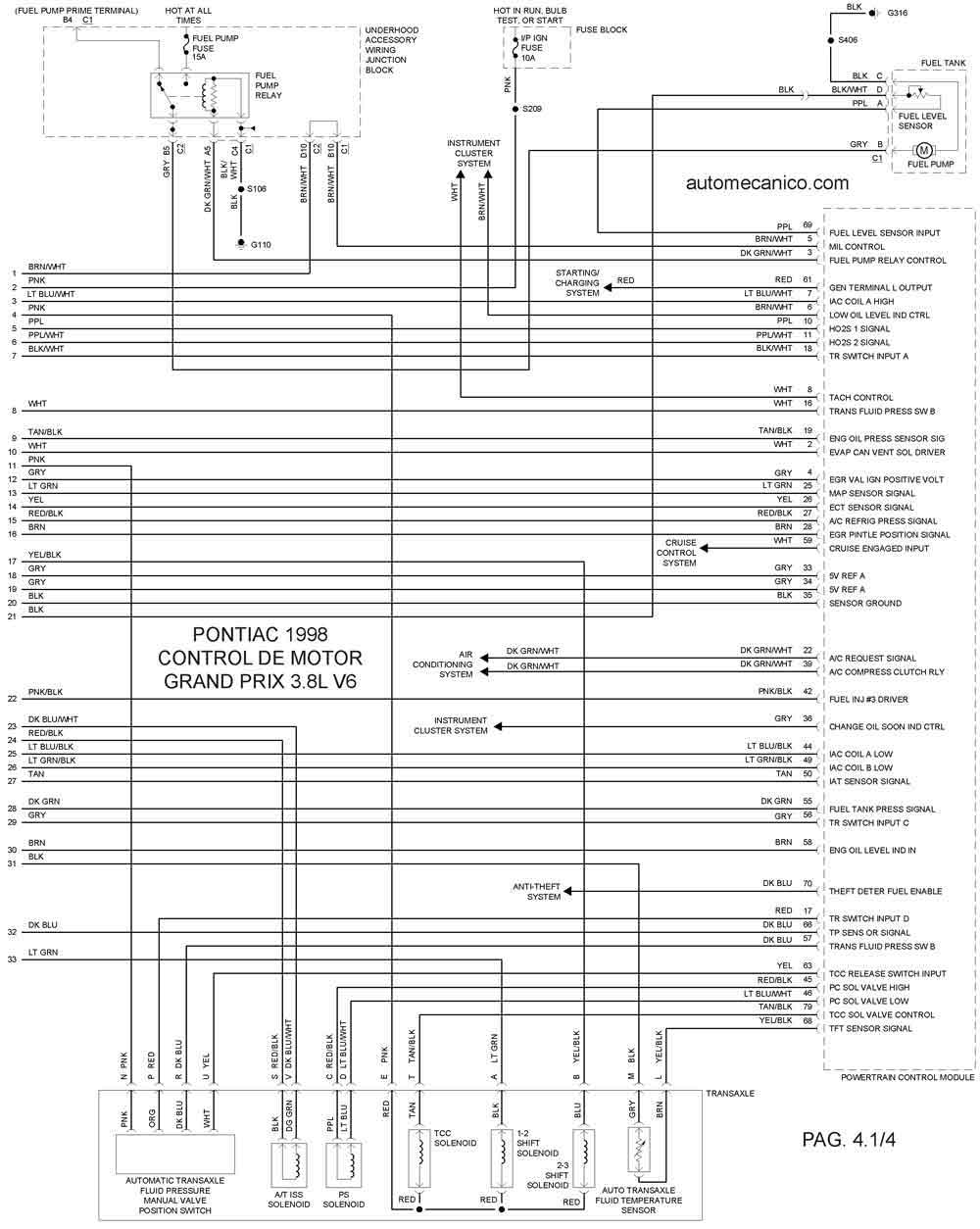

1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 4/8
1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 5/8
1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 6/8
1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 7/8
1998 GRAND PRIX 3.8L V6 CONTROL DEL MOTOR 8/8
