| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - AUDI 2005 |
DIAGRAMAS - AUDI: TT, TTQuattro - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / AUDI: TT, TTQuattro - 2005 - |
| Año | AUDI | AUDI TT 1.8L L4 [ 4Cil ] |

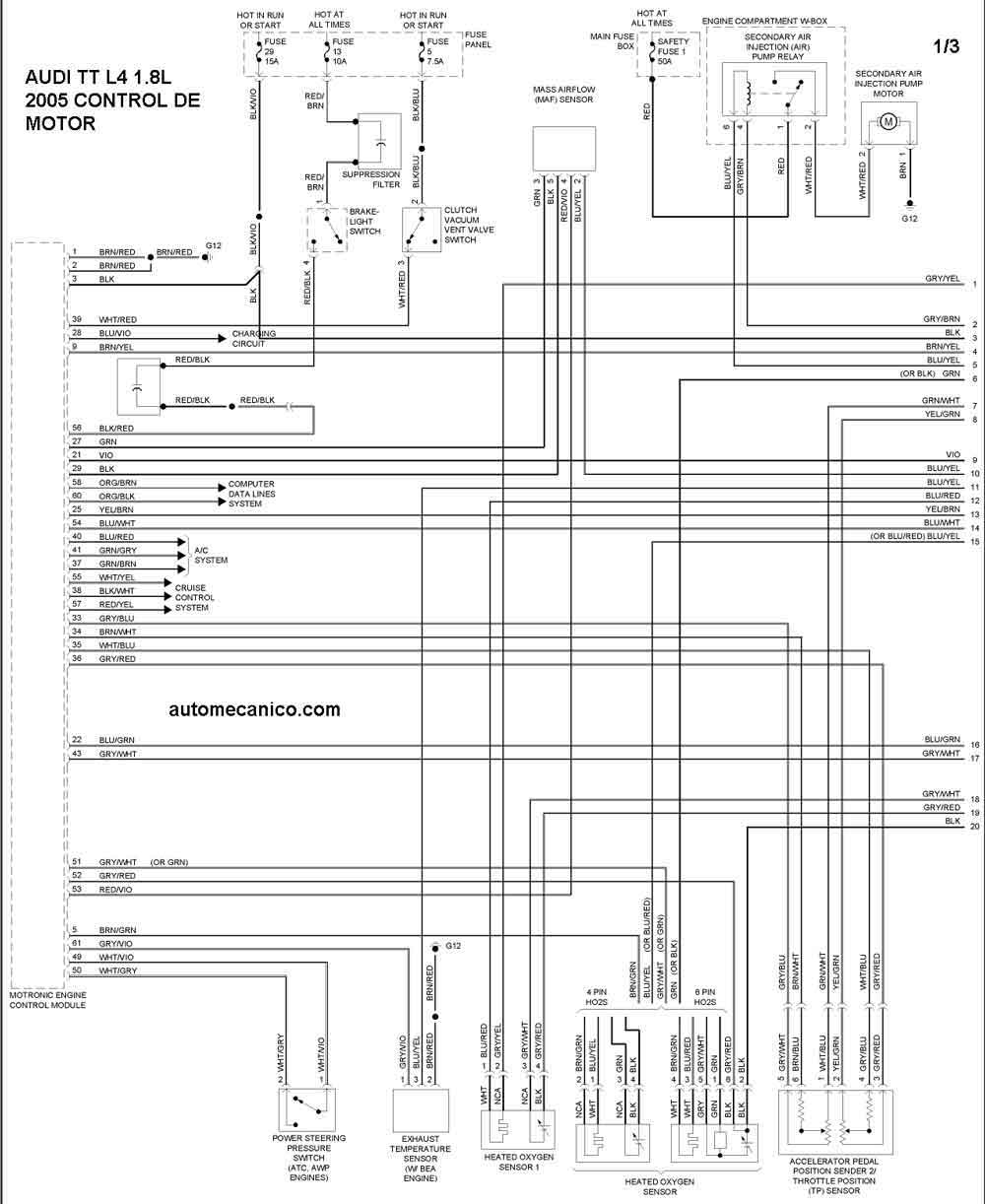

| 2005 | TT 1.8L 4 Cilindros | CONTROL DEL MOTOR 1/3 |

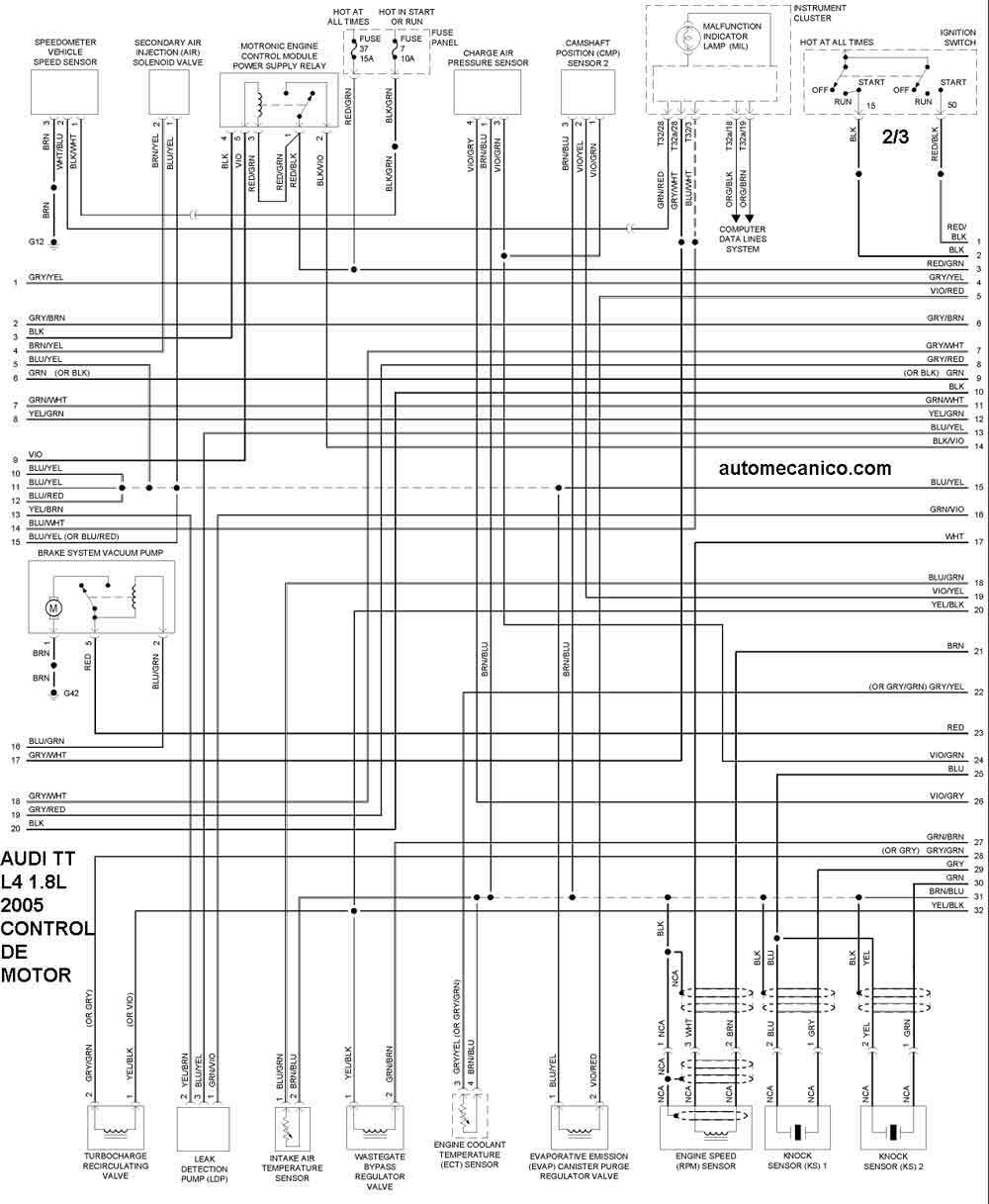

| 2005 | TT 1.8L 4 Cilindros | CONTROL DEL MOTOR 2/3 |

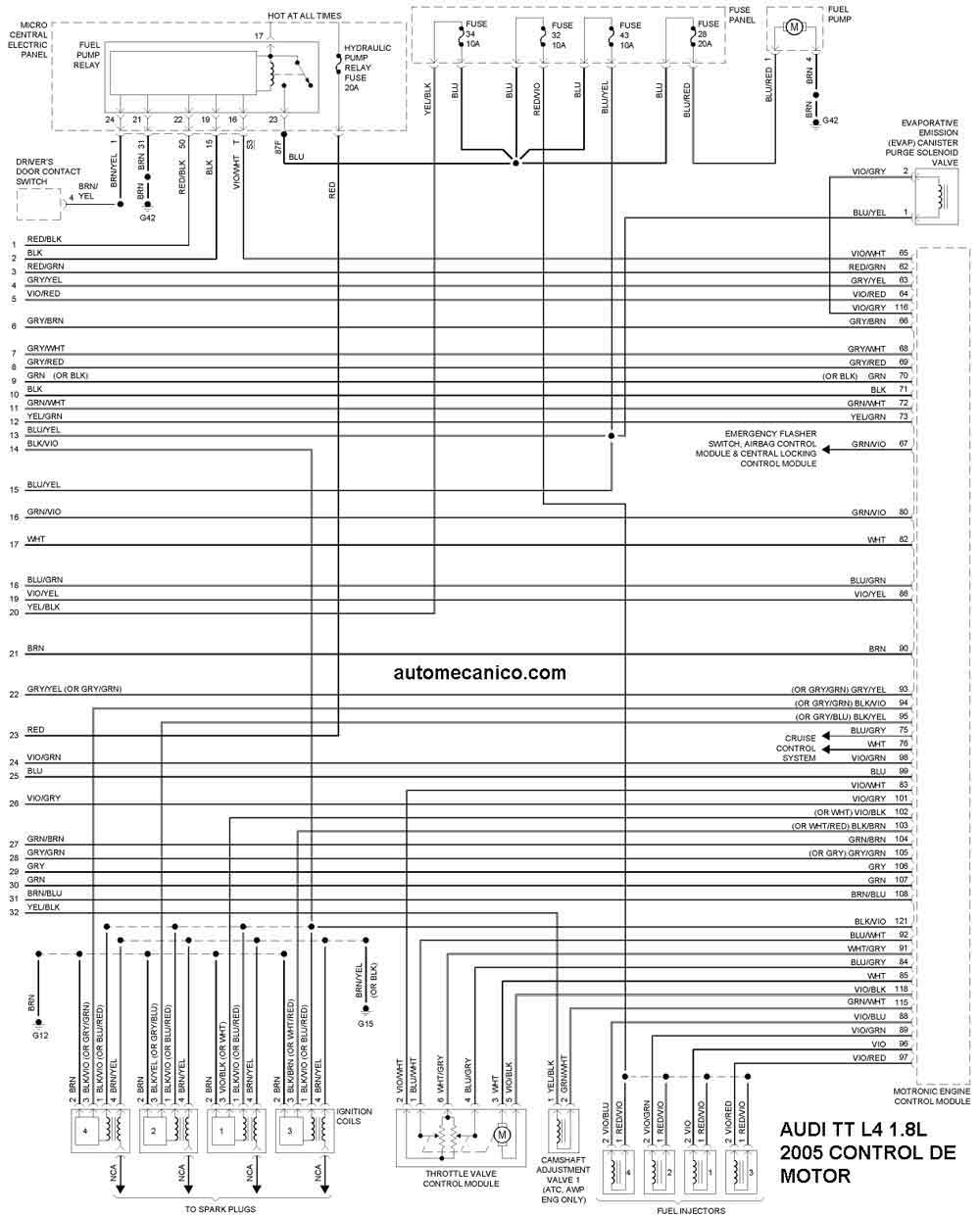

| 2005 | TT 1.8L 4 Cilindros | CONTROL DEL MOTOR 3/3 |
| Año | AUDI | AUDI TT QUATTRO 1.8L L4 [ 4Cil |

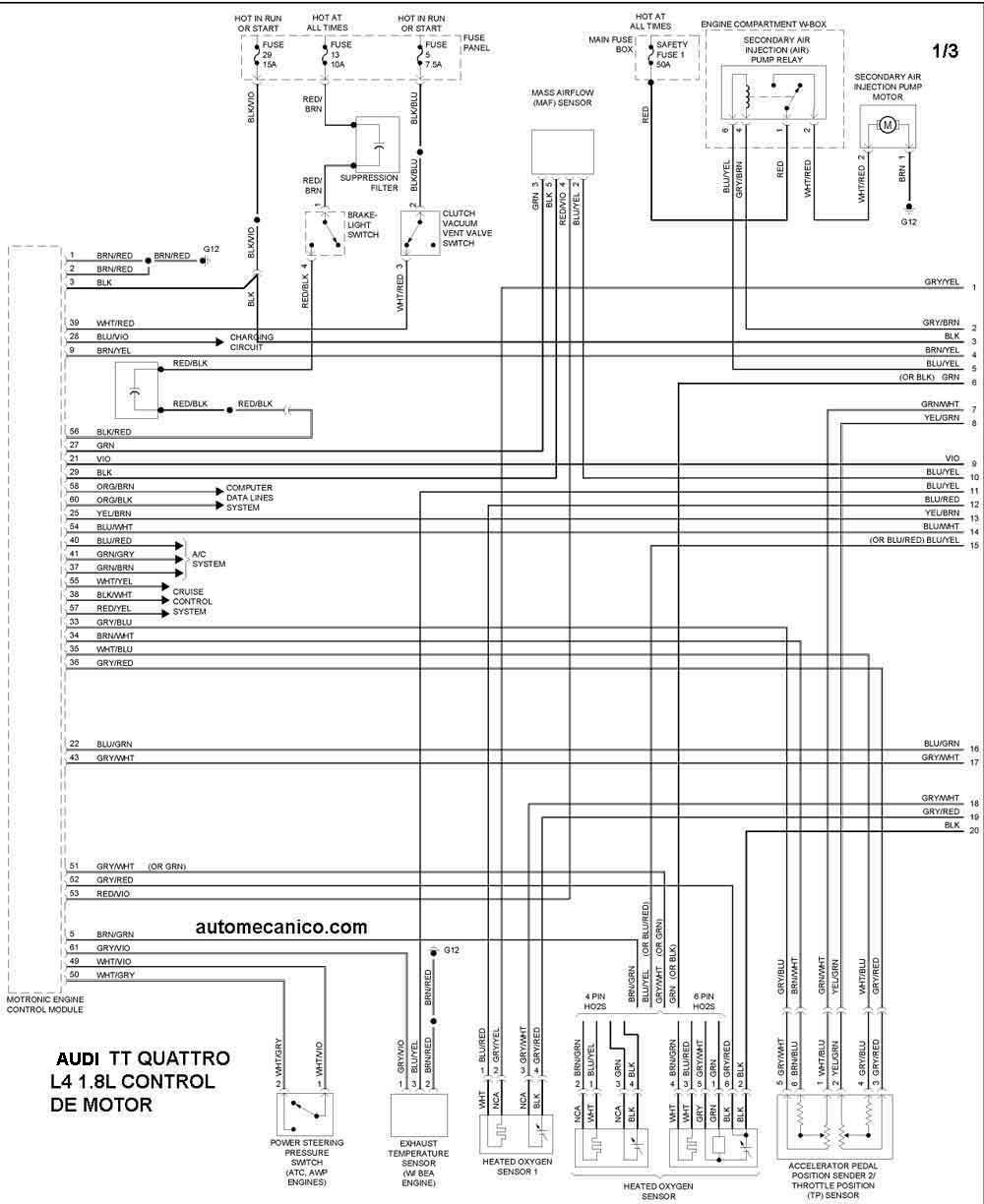

| 2005 | TT QUATTRO 1.8L 4 Cilindros | CONTROL DEL MOTOR 1/3 |

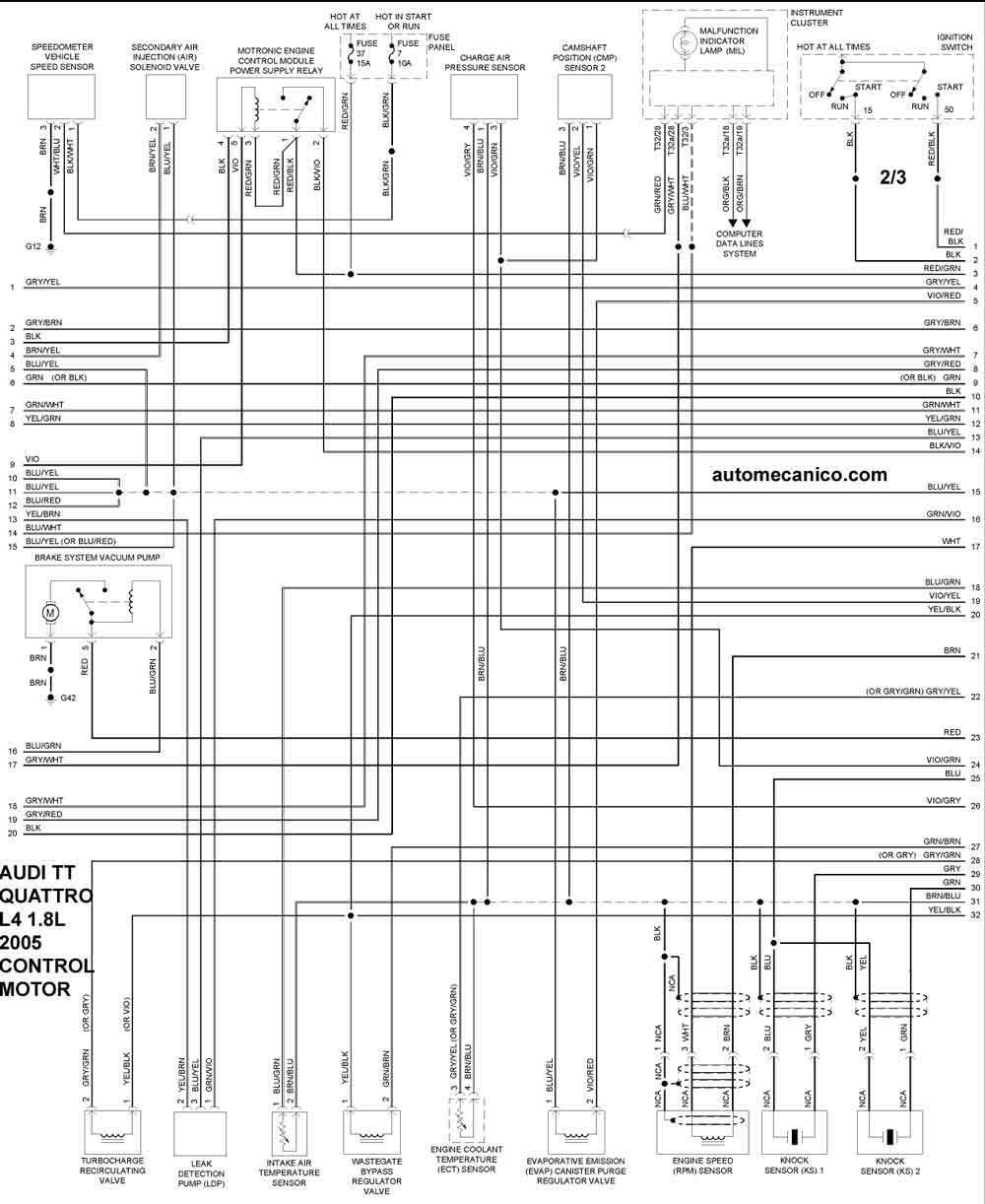

| 2005 | TT QUATTRO 1.8L 4 Cilindros | CONTROL DEL MOTOR 2/3 |

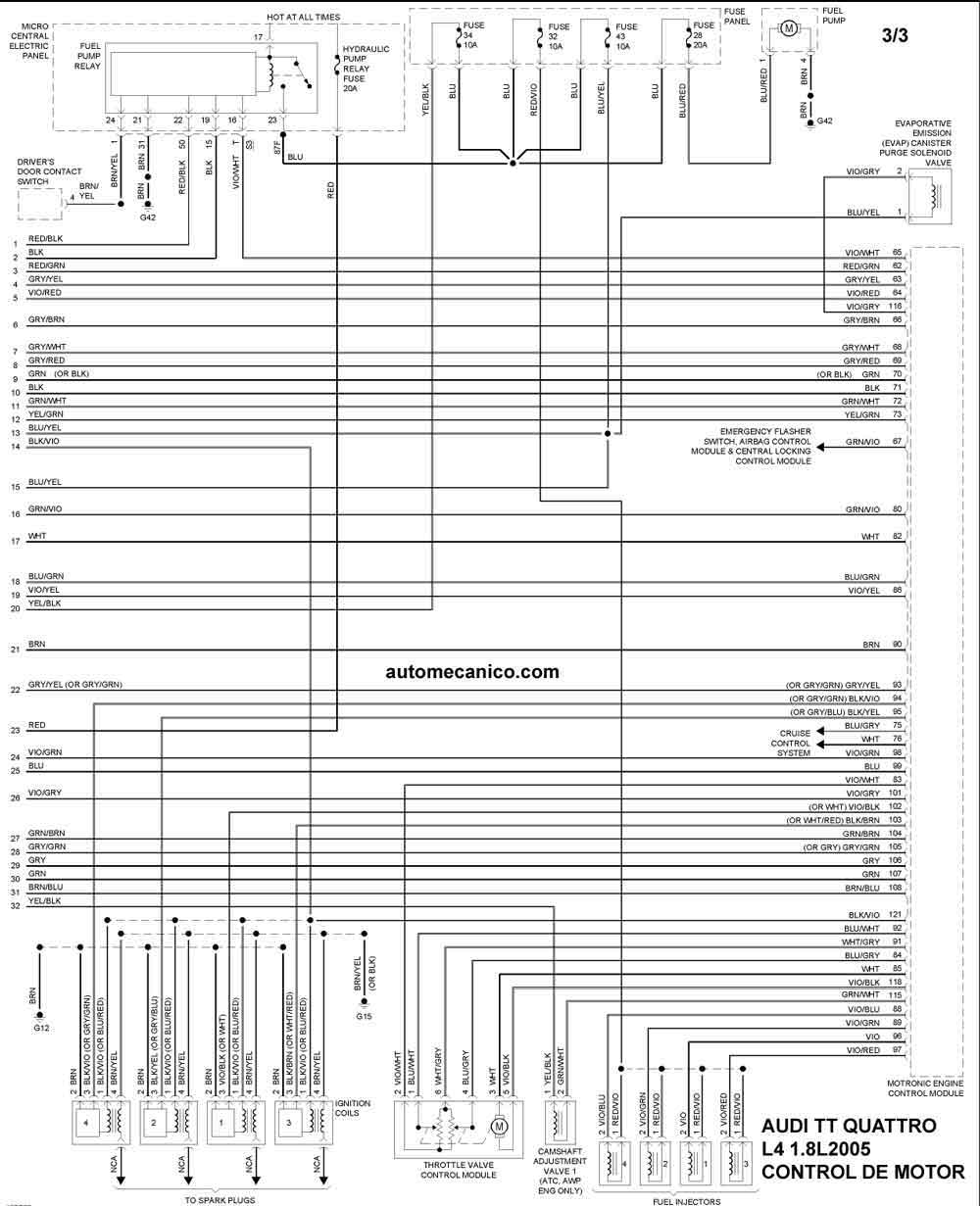

| 2005 | TT QUATTRO 1.8L 4 Cilindros | CONTROL DEL MOTOR 3/3 |
| Año | AUDI | AUDI TT QUATTRO 3.2L V6 |

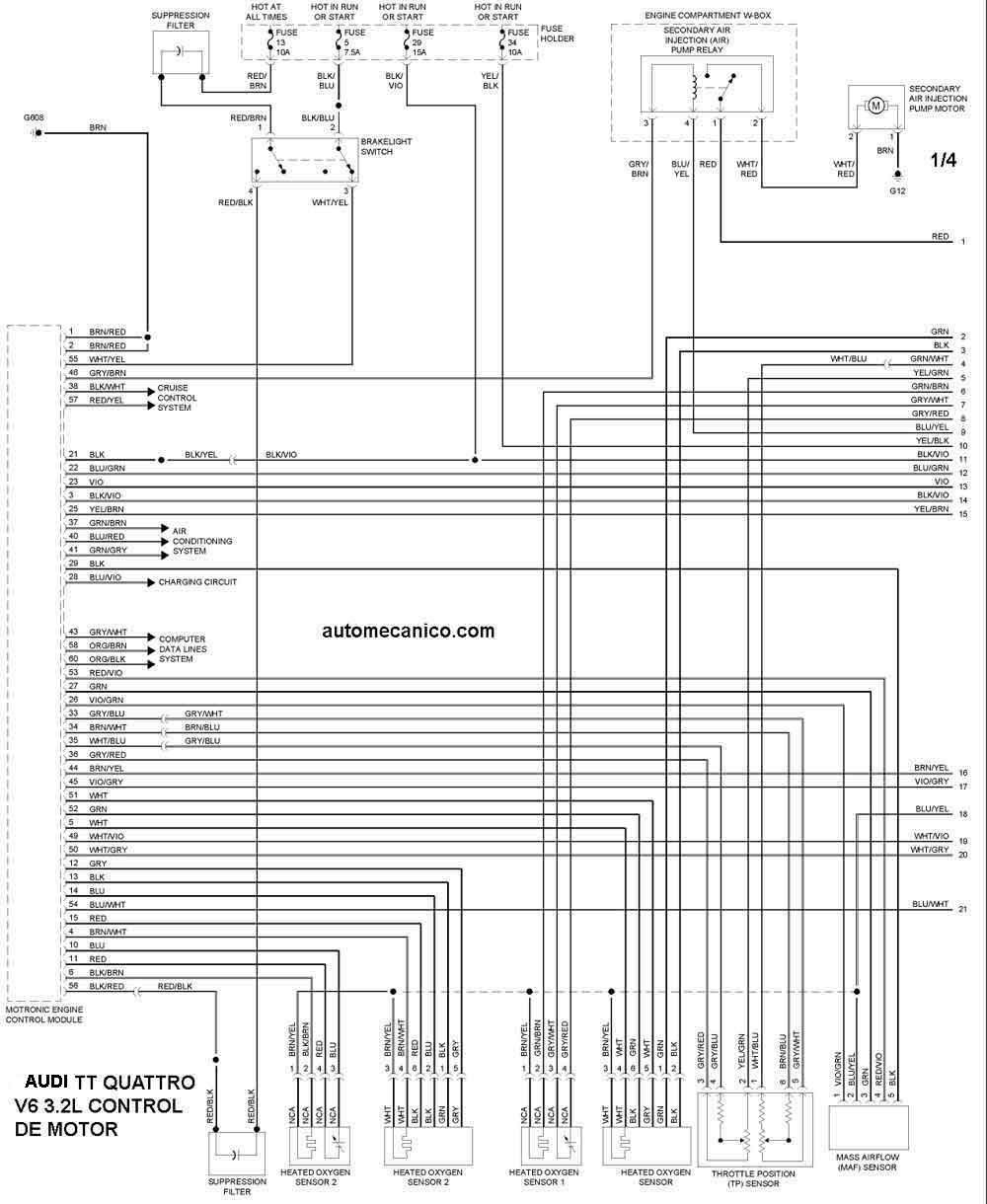

| 2005 | TT QUATTRO 3.2L V6 | CONTROL DEL MOTOR 1/4 |

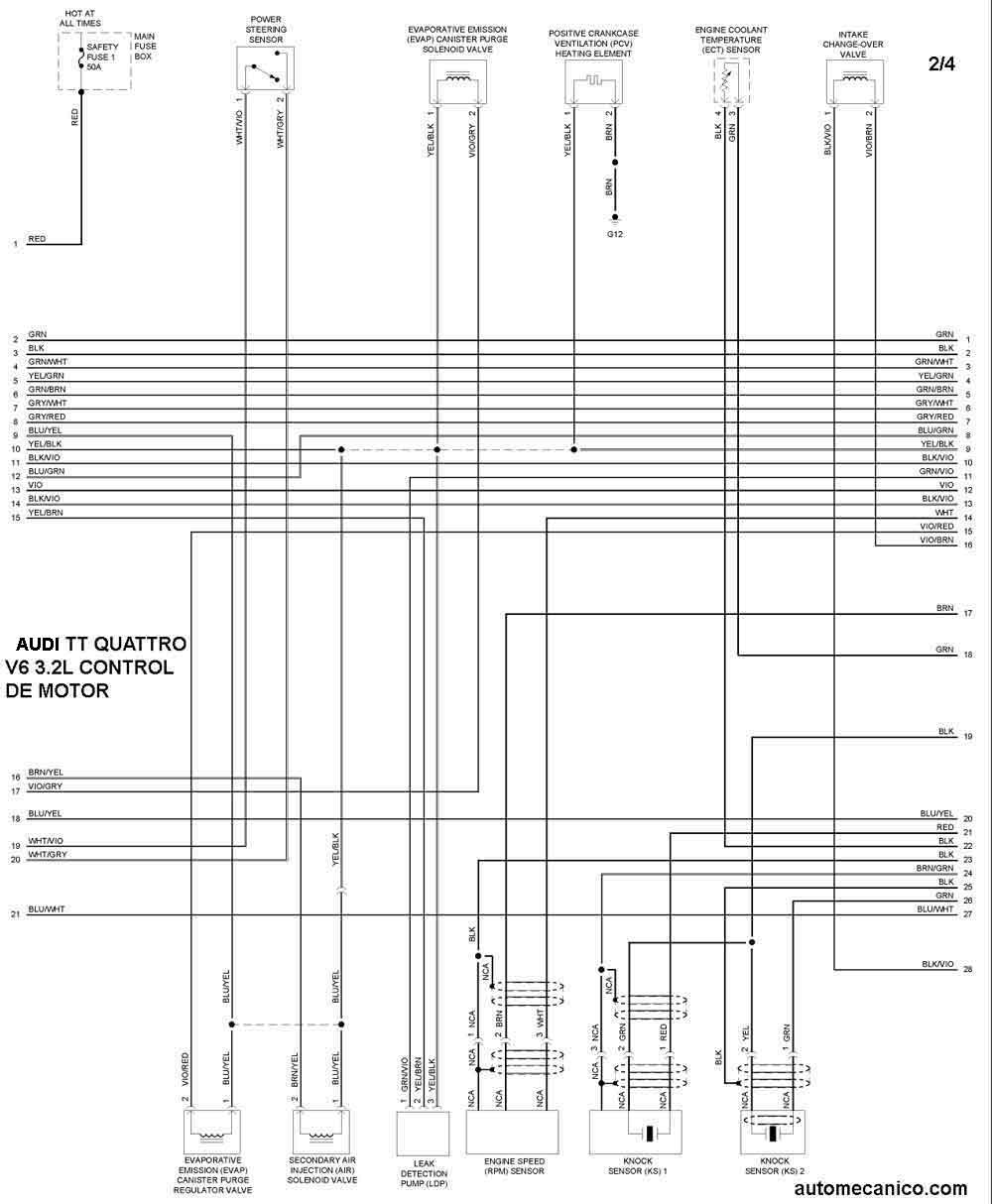

| 2005 | TT QUATTRO 3.2L V6 | CONTROL DEL MOTOR 2/4 |

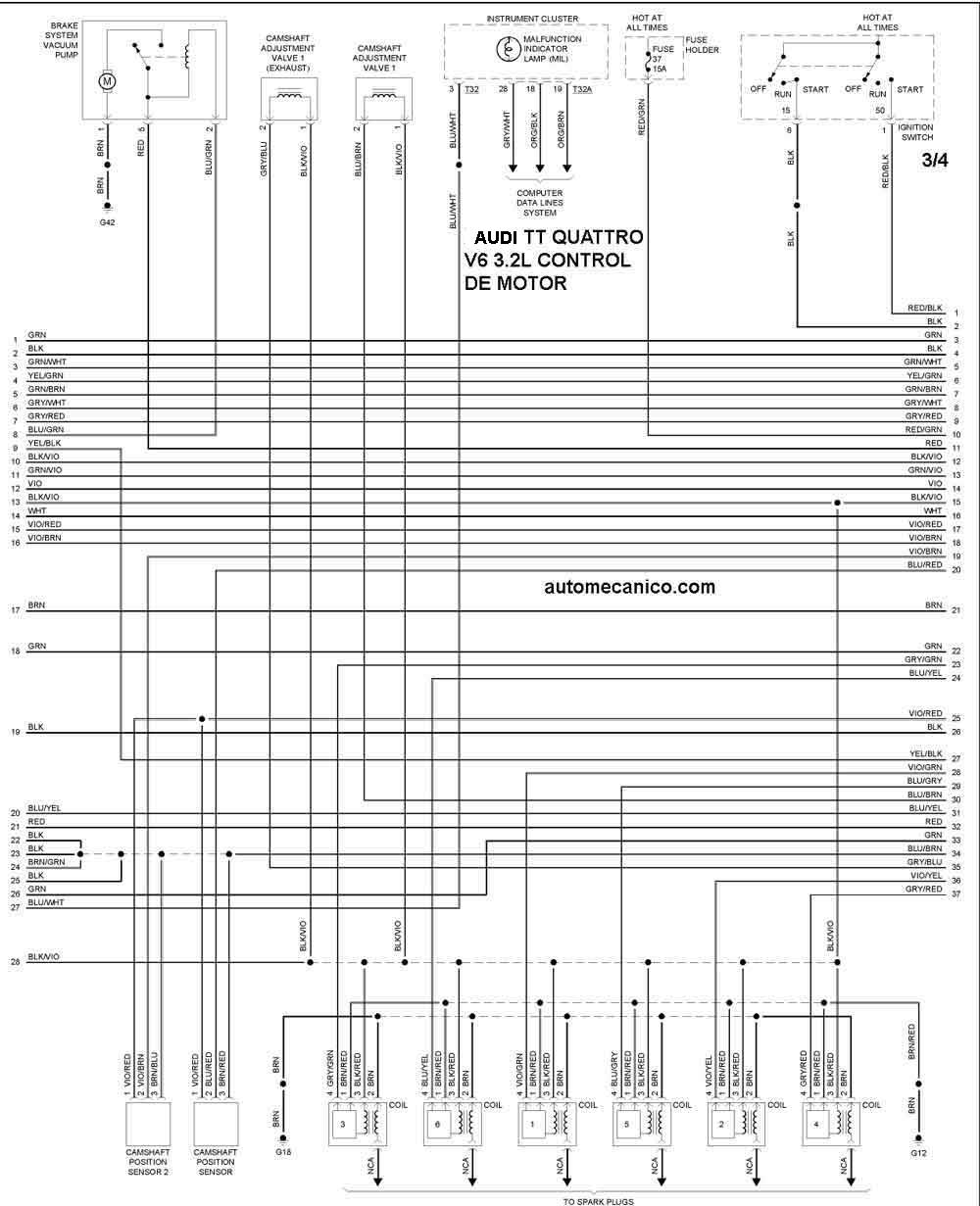

| 2005 | TT QUATTRO 3.2L V6 | CONTROL DEL MOTOR 3/4 |

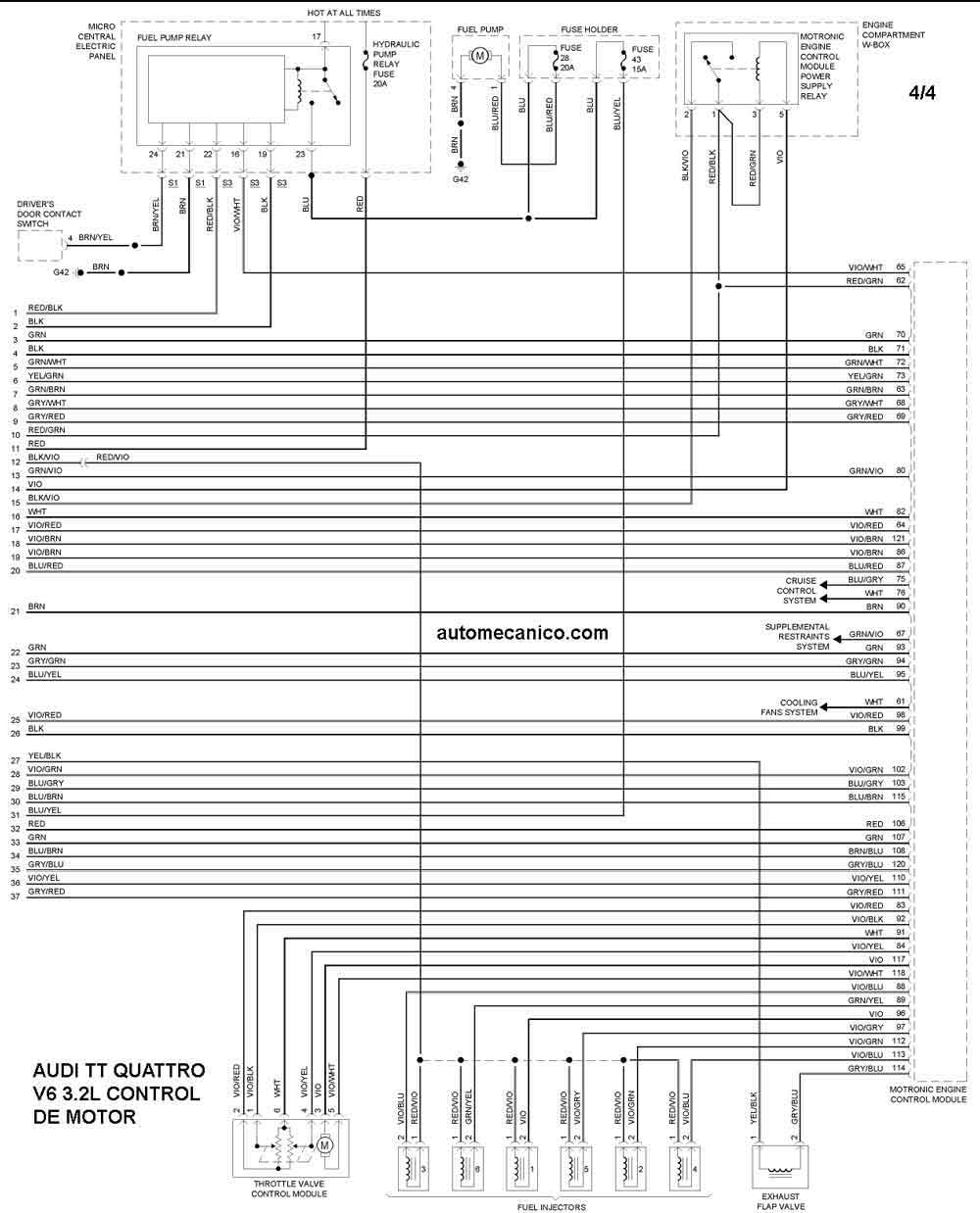

| 2005 | TT QUATTRO 3.2L V6 | CONTROL DEL MOTOR 4/4 |
