| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - AUDI 1998 |
DIAGRAMAS - AUDI: A4, A6, A8 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / AUDI: A4, A6, A8 - 1998 - |
| Año | AUDI | A4QUATTRO 1.8L 4 cil |

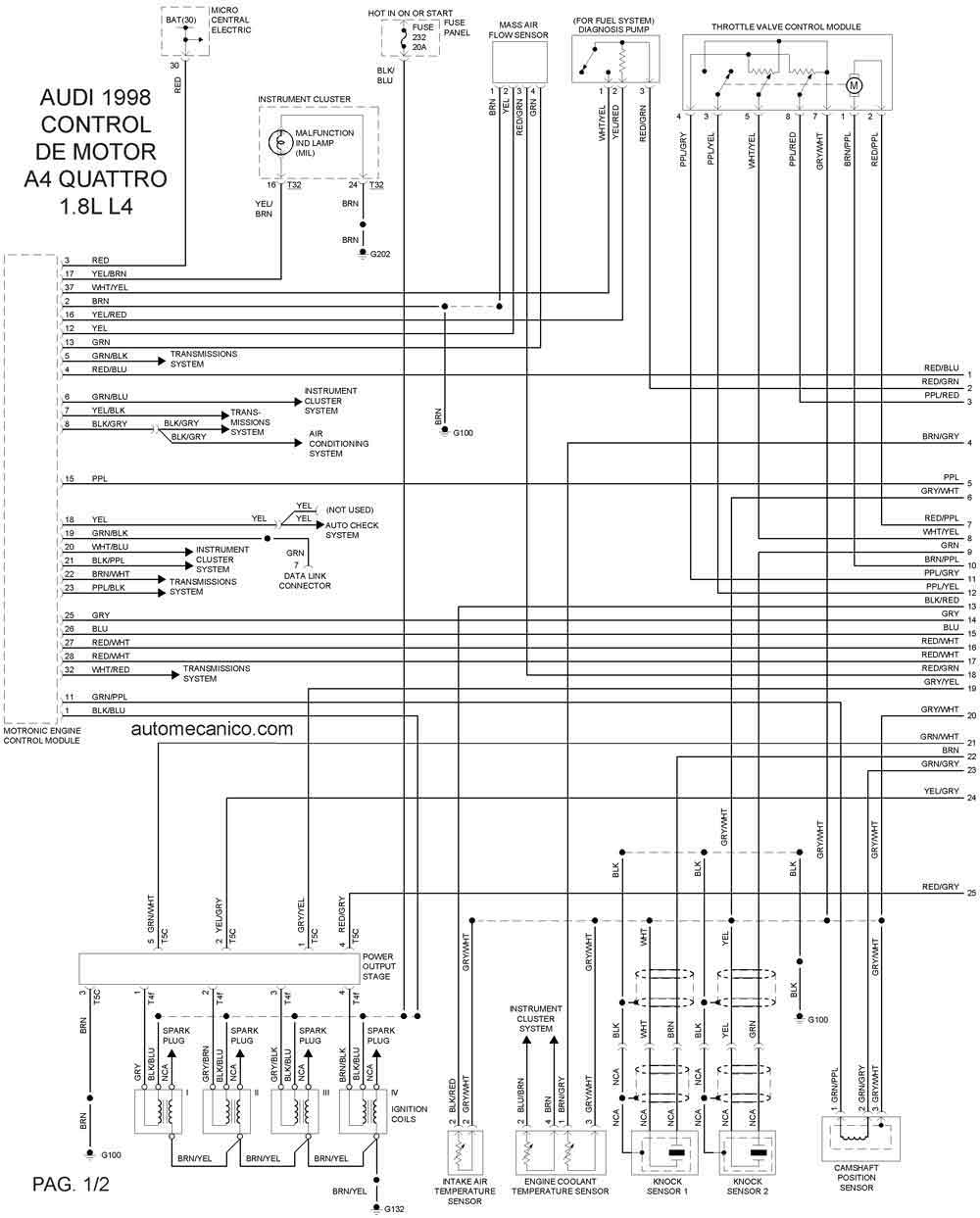

| 1998 | A4QUATTRO 1.8L 4 CIL | CONTROL DEL MOTOR 1/2 |

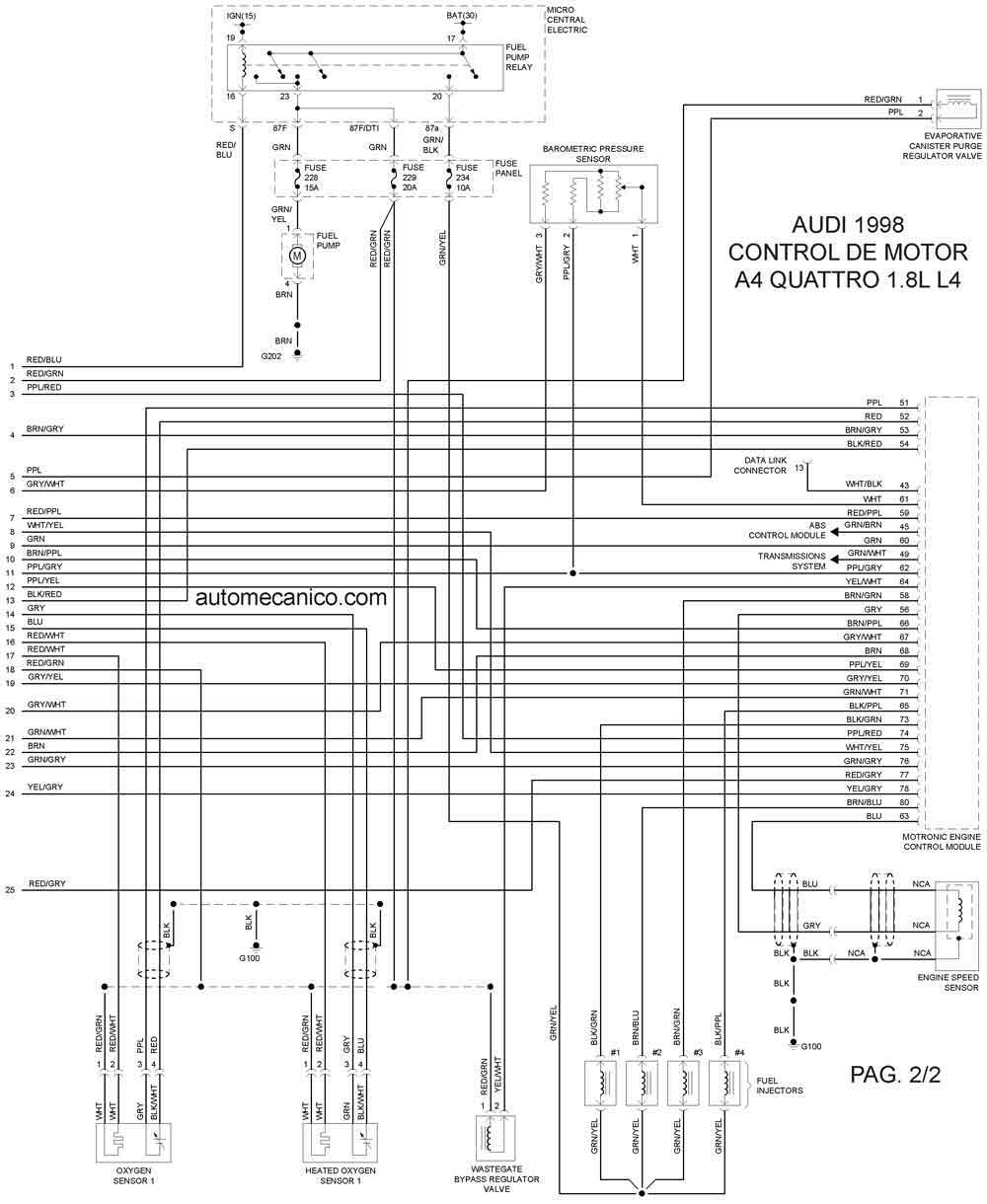

| 1998 | A4QUATTRO 1.8L 4 CIL | CONTROL DEL MOTOR 2/2 |
| Año | AUDI | A4QUATTRO 2.8L V6 |

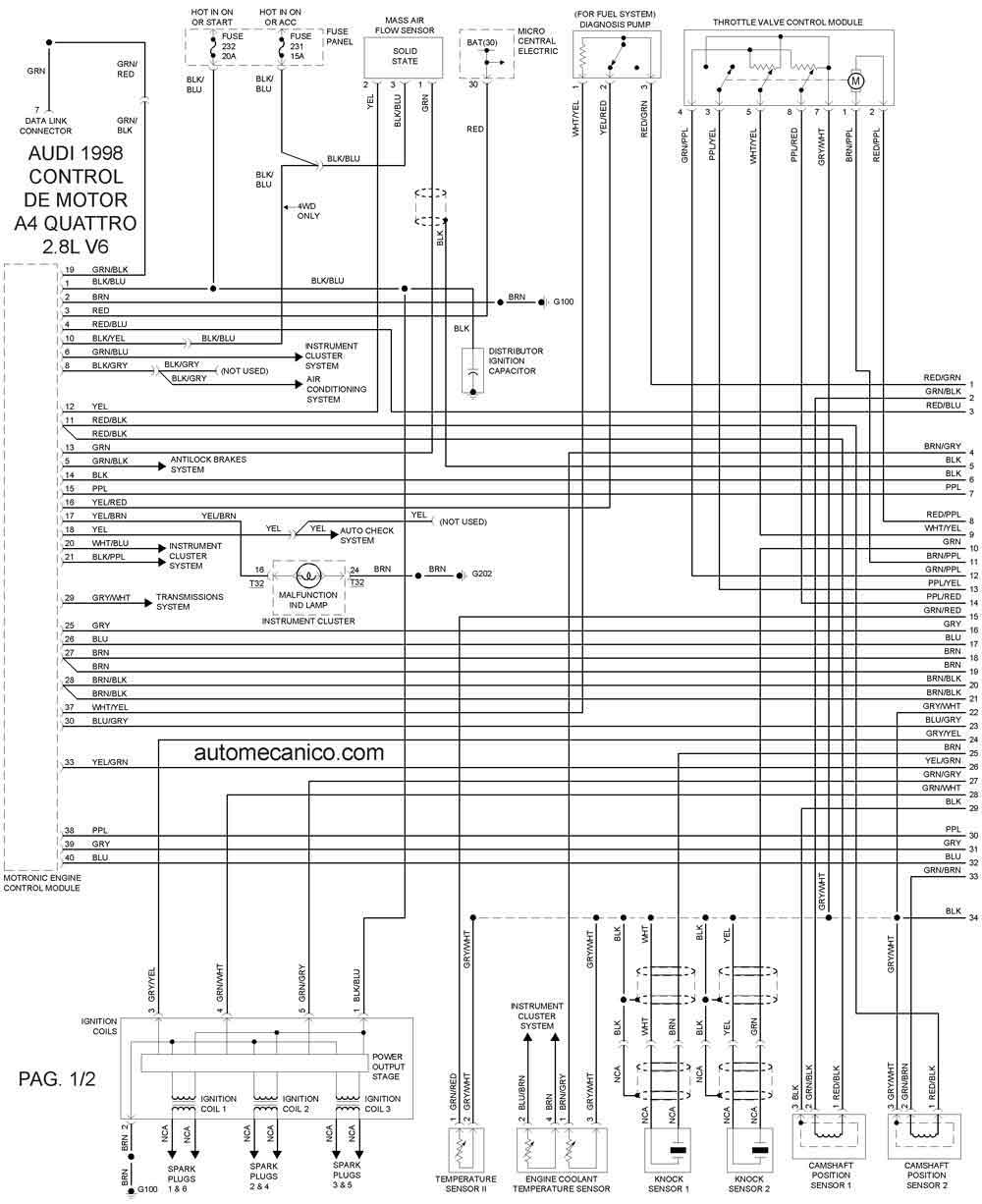

| 1998 | A4QUATTRO 2.8L V6 | CONTROL DEL MOTOR 1/2 |

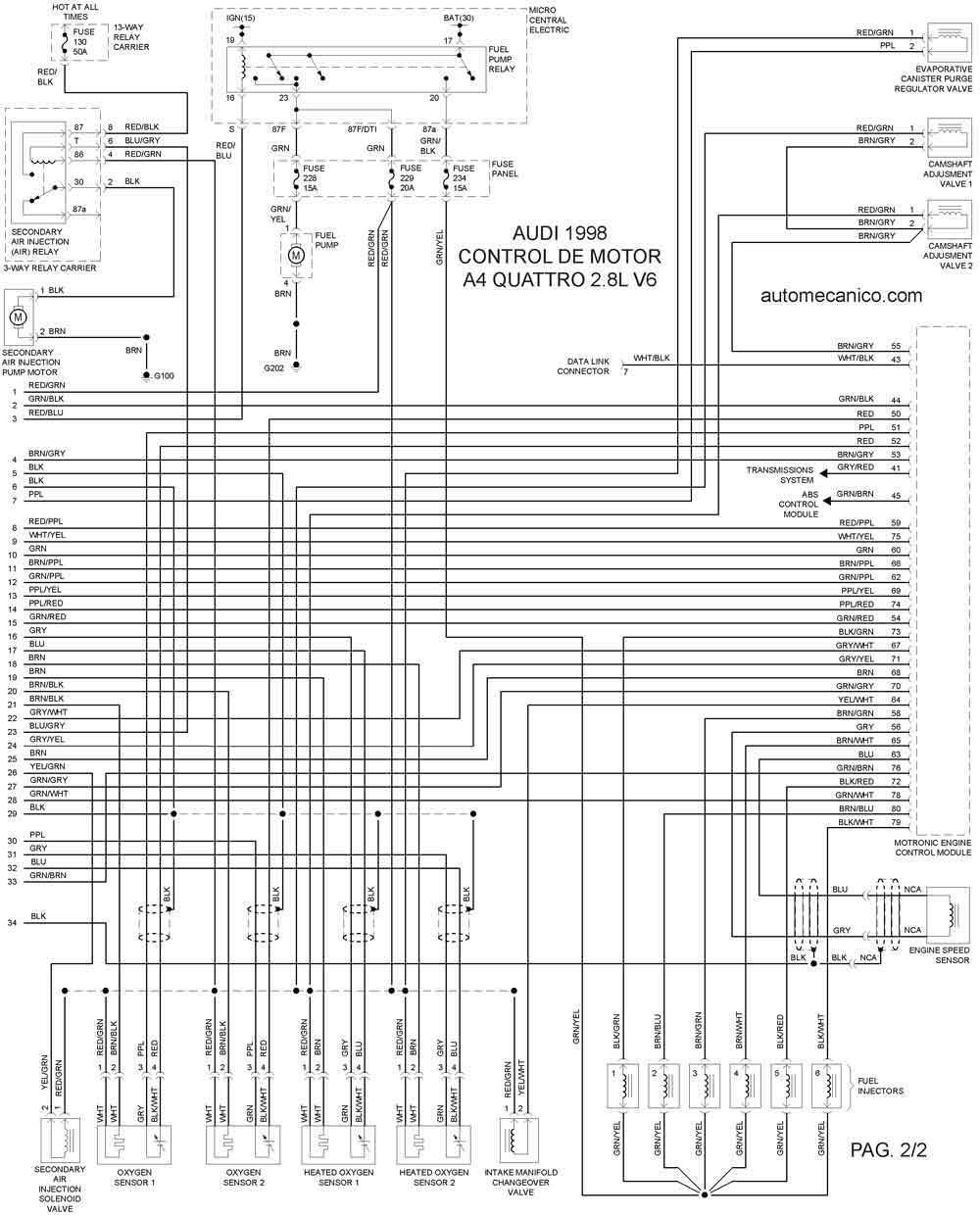

| 1998 | A4QUATTRO 2.8L V6 | CONTROL DEL MOTOR 2/2 |
| Año | AUDI | A6QUATTRO 2.8L V6 |

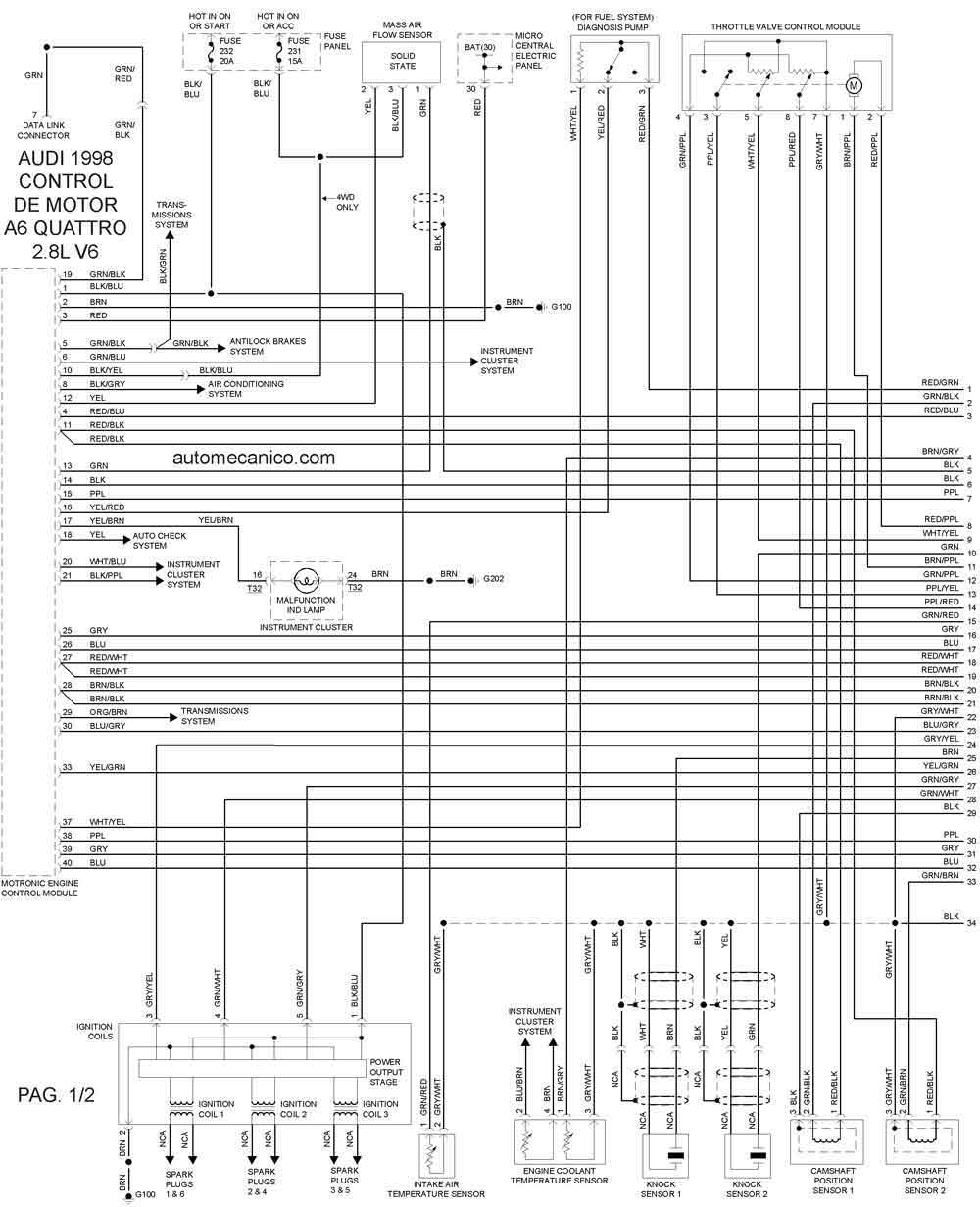

| 1998 | A6QUATTRO 2.8L V6 | CONTROL DEL MOTOR 1/2 |

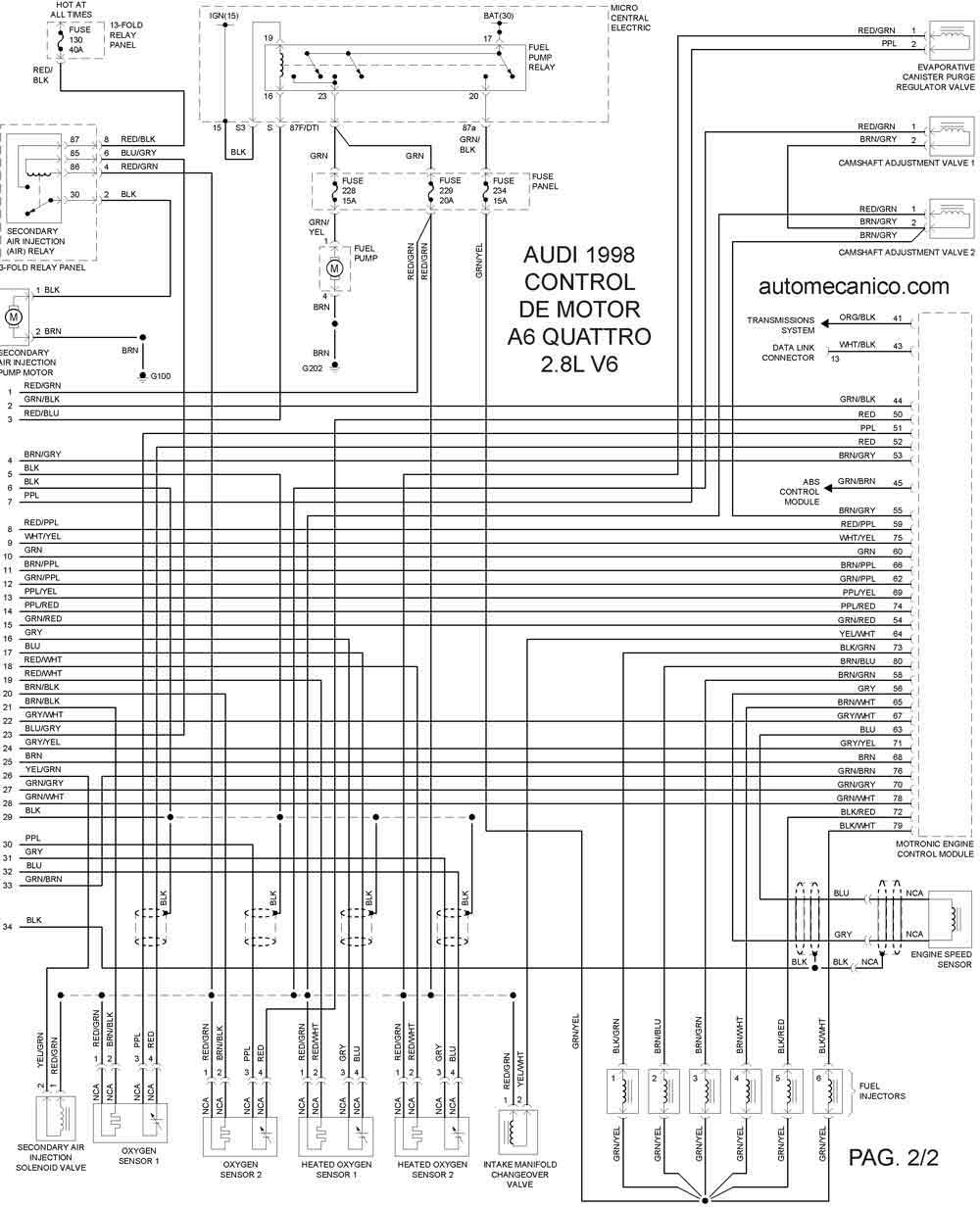

| 1998 | A6QUATTRO 2.8L V6 | CONTROL DEL MOTOR 2/2 |
| Año | AUDI | A8QUATTRO 4.2L V8 |

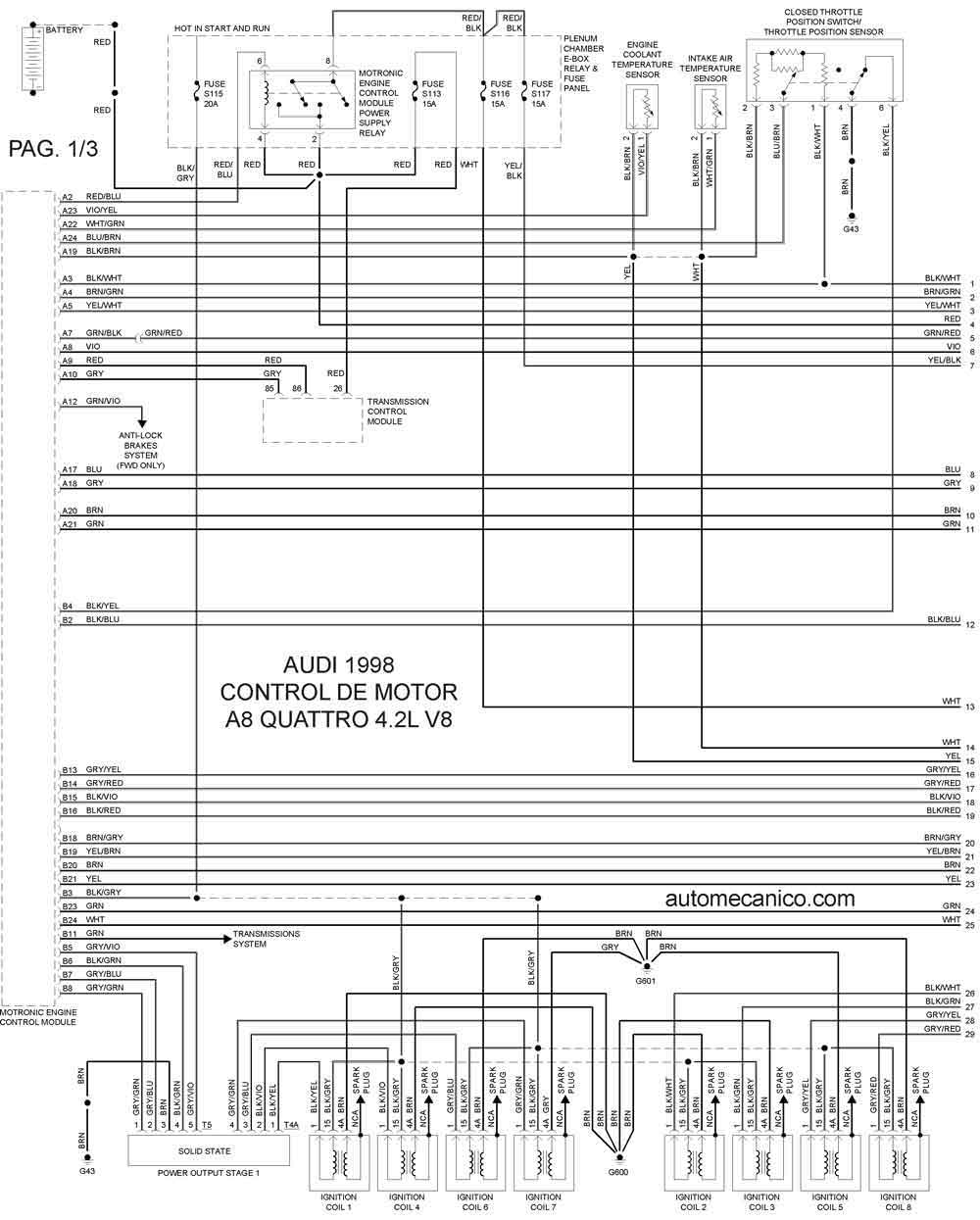

| 1998 | A8QUATTRO 4.2L V8 | CONTROL DEL MOTOR 1/3 |
| 1998 | A8QUATTRO 4.2L V8 | CONTROL DEL MOTOR 2/3 |
| 1998 | A8QUATTRO 4.2L V8 | CONTROL DEL MOTOR 3/3 |
