| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - ISUZU 1998 |
DIAGRAMAS - ISUZU: Amigo, Hombre - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / ISUZU: Amigo, Hombre - 1998 - |
| Año | ISUZU | AMIGO 2.2L 4 cil |

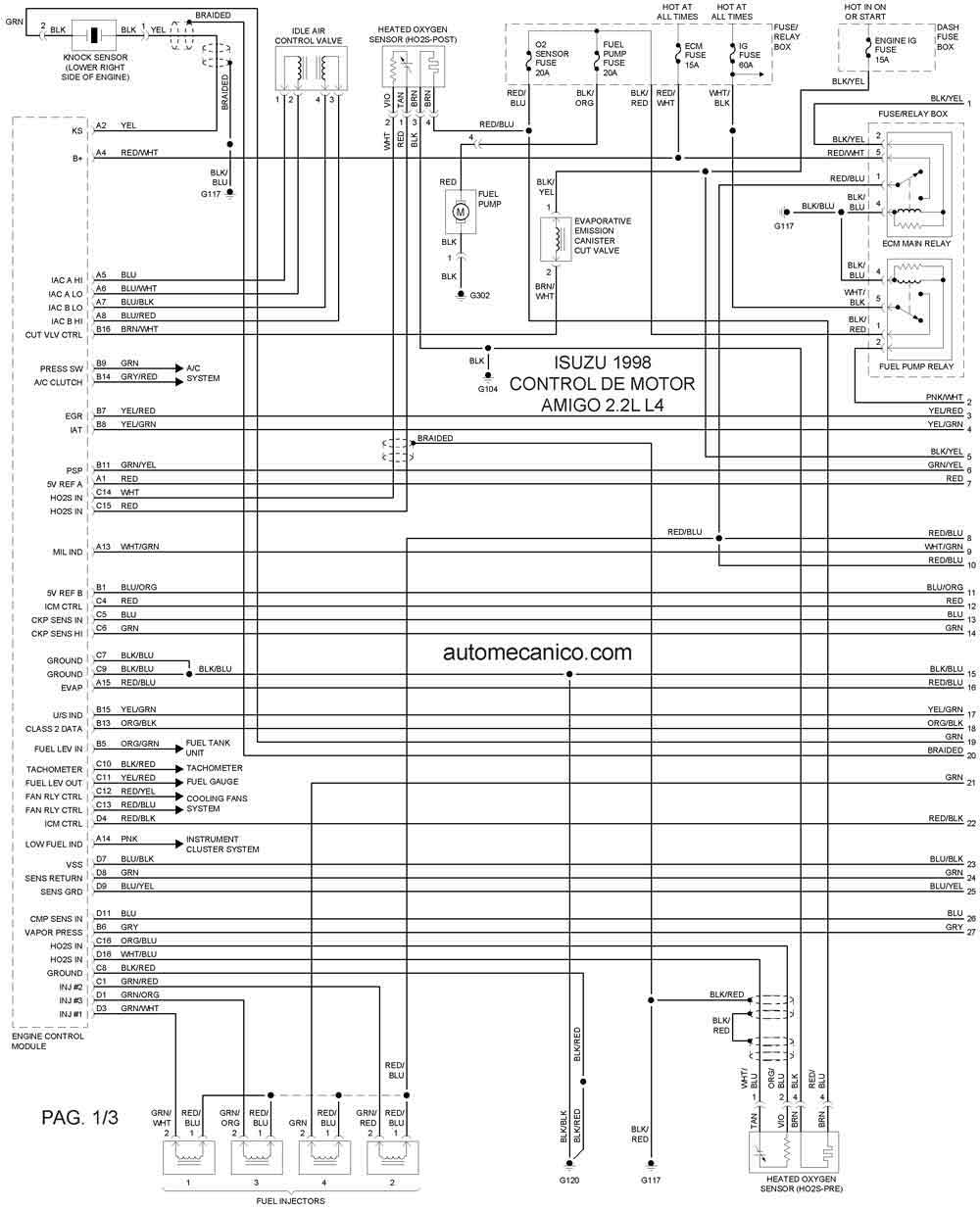

| 1998 | AMIGO 2.2L 4 CIL. | CONTROL DEL MOTOR 1/3 |

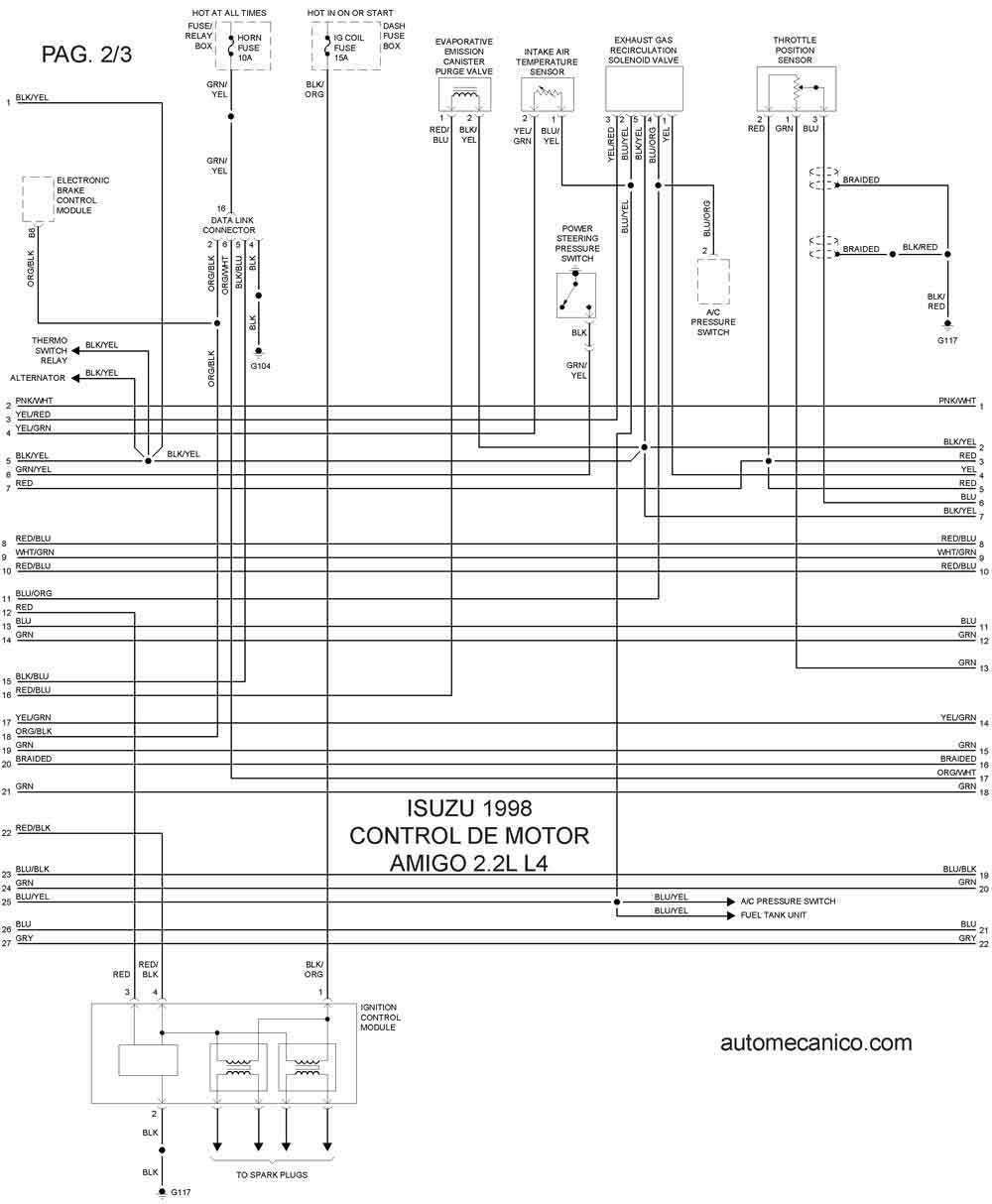

| 1998 | AMIGO 2.2L 4 CIL. | CONTROL DEL MOTOR 2/3 |

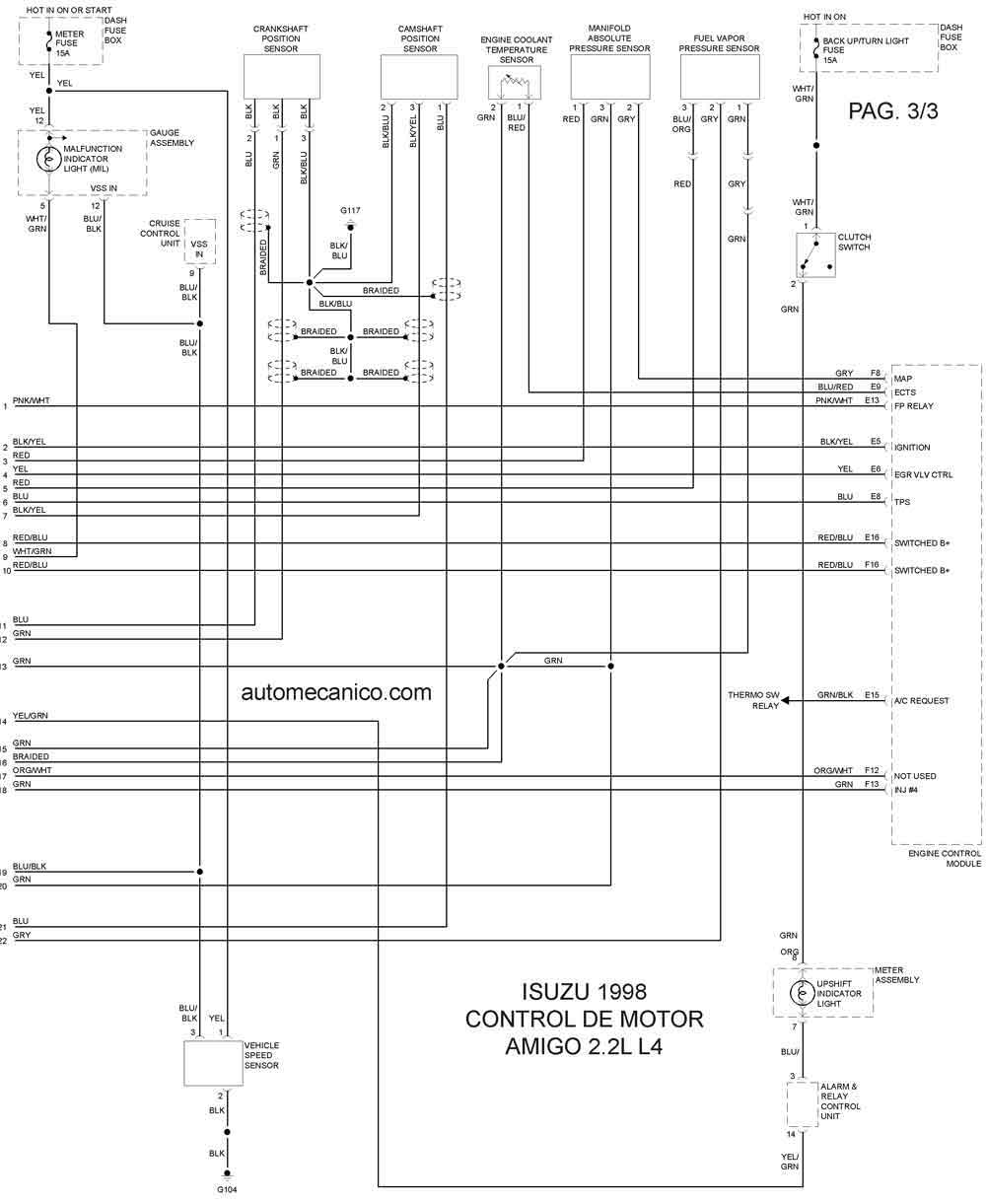

| 1998 | AMIGO 2.2L 4 CIL. | CONTROL DEL MOTOR 3/3 |
| Año | ISUZU | AMIGO 3.2LV6 |

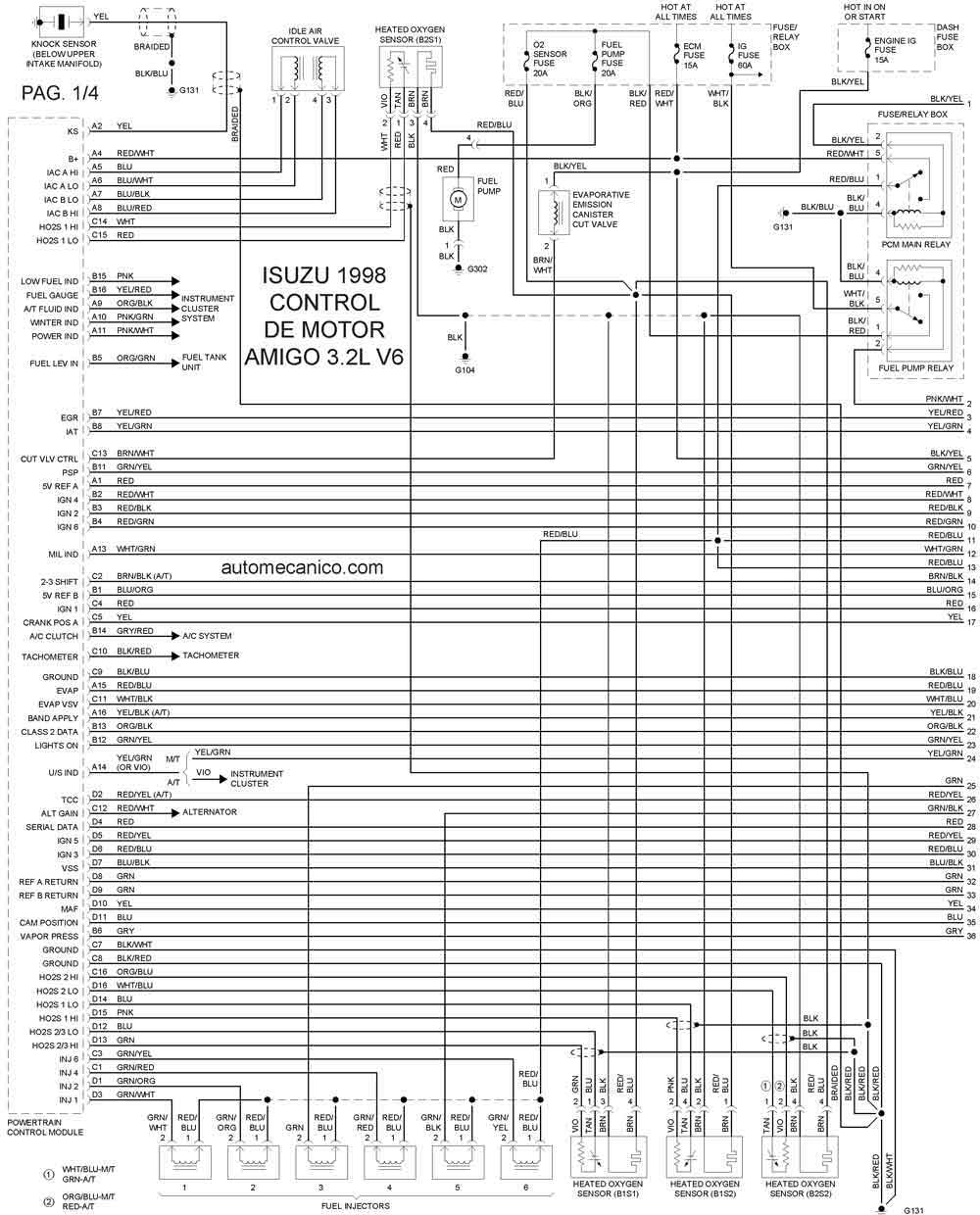

| 1998 | AMIGO 3.2L V6 | CONTROL DEL MOTOR 1/4 |

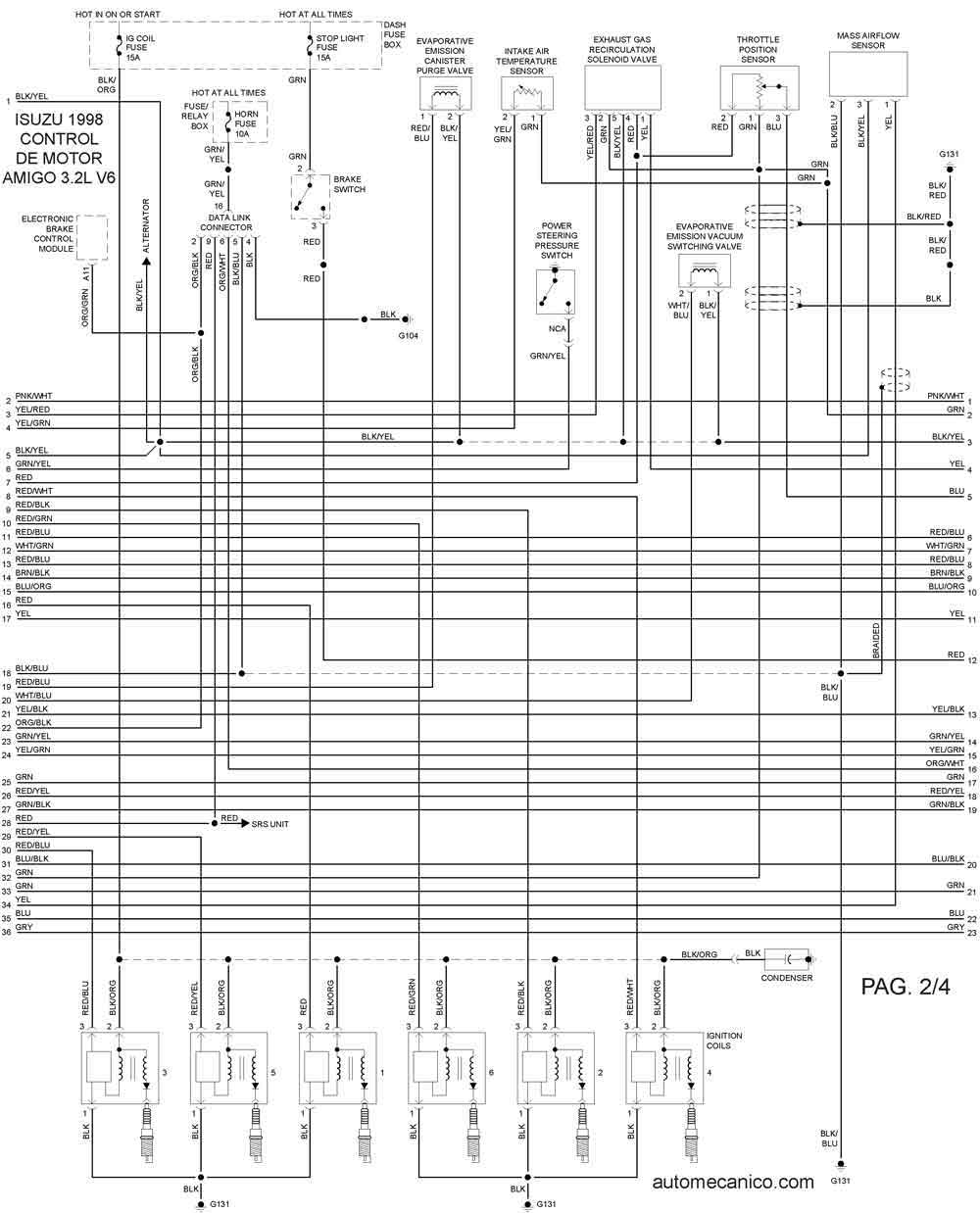

| 1998 | AMIGO 3.2L V6 | CONTROL DEL MOTOR 2/4 |

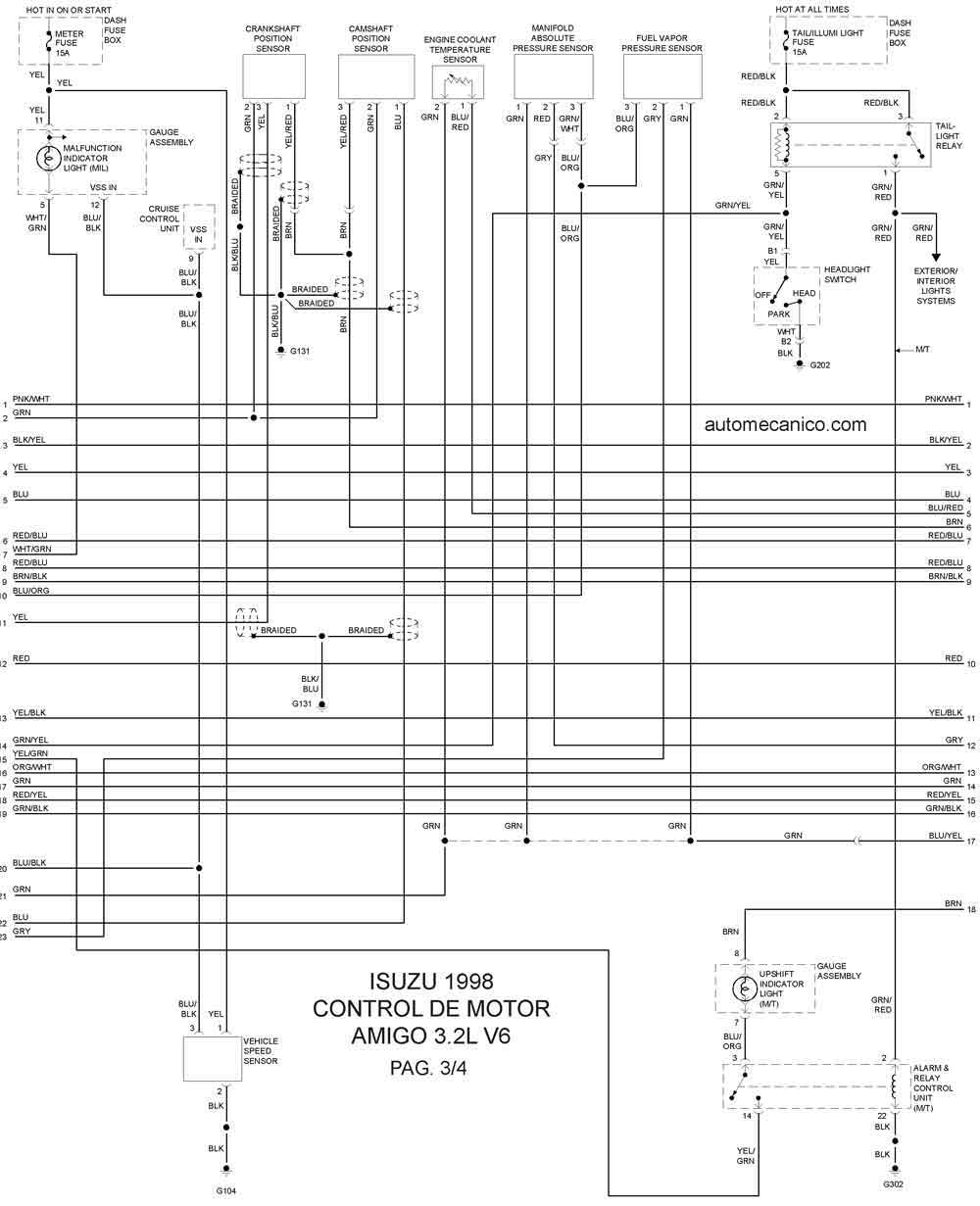

| 1998 | AMIGO 3.2L V6 | CONTROL DEL MOTOR 3/4 |

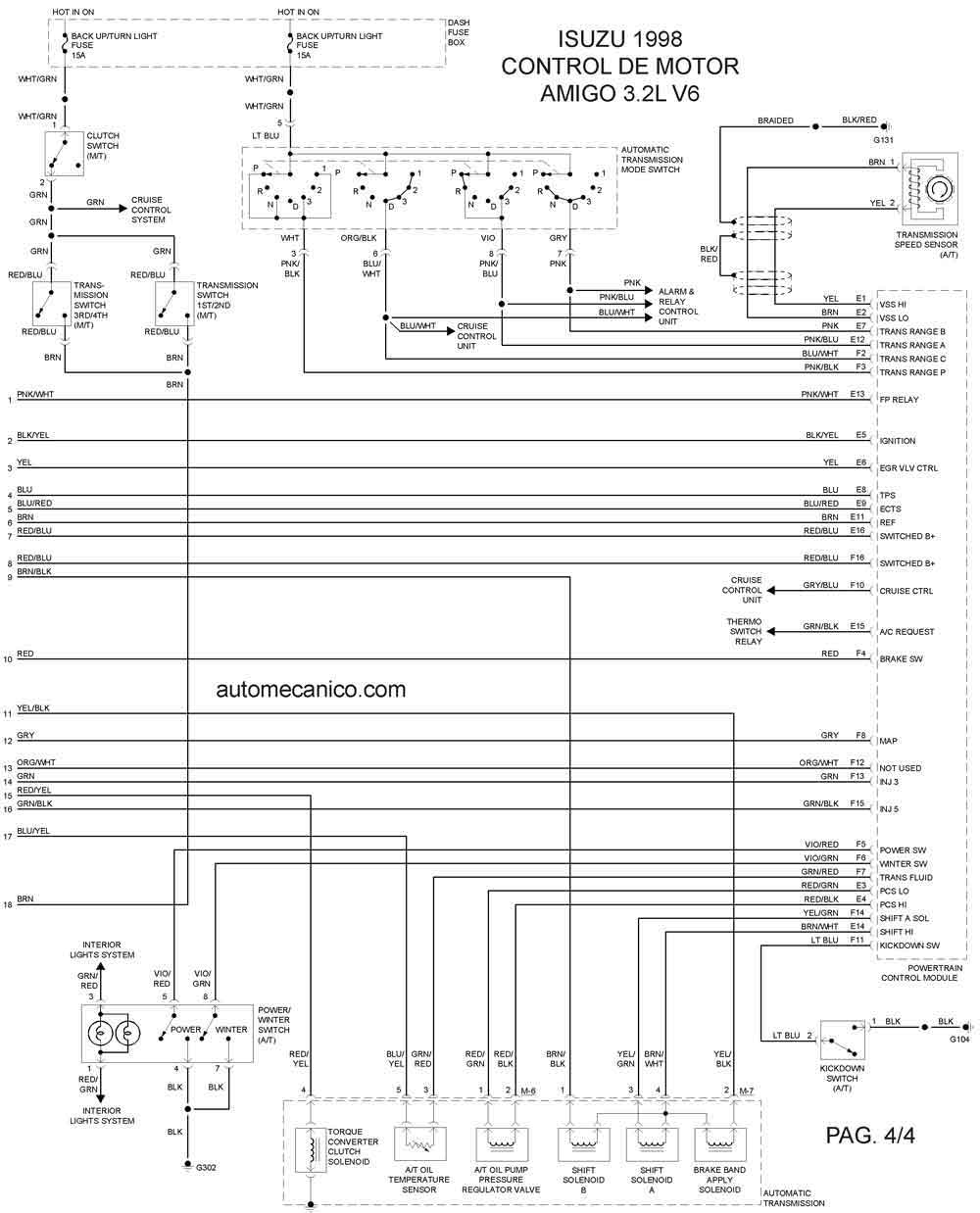

| 1998 | AMIGO 3.2L V6 | CONTROL DEL MOTOR 4/4 |
| Año | ISUZU | HOMBRE 2.2L 4 cil 1 |

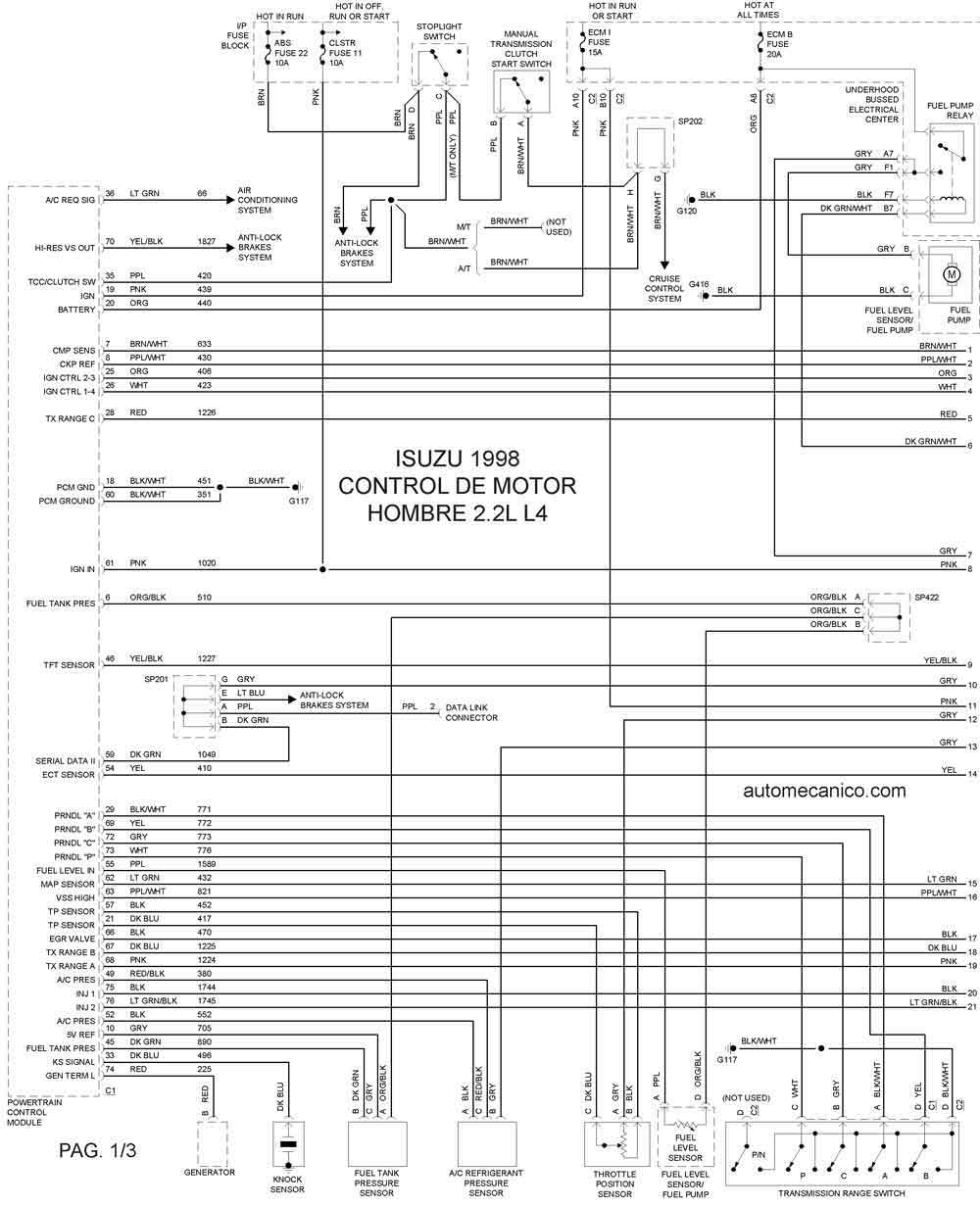

| 1998 | HOMBRE 2.2L 4 CIL. | CONTROL DEL MOTOR 1/3 |

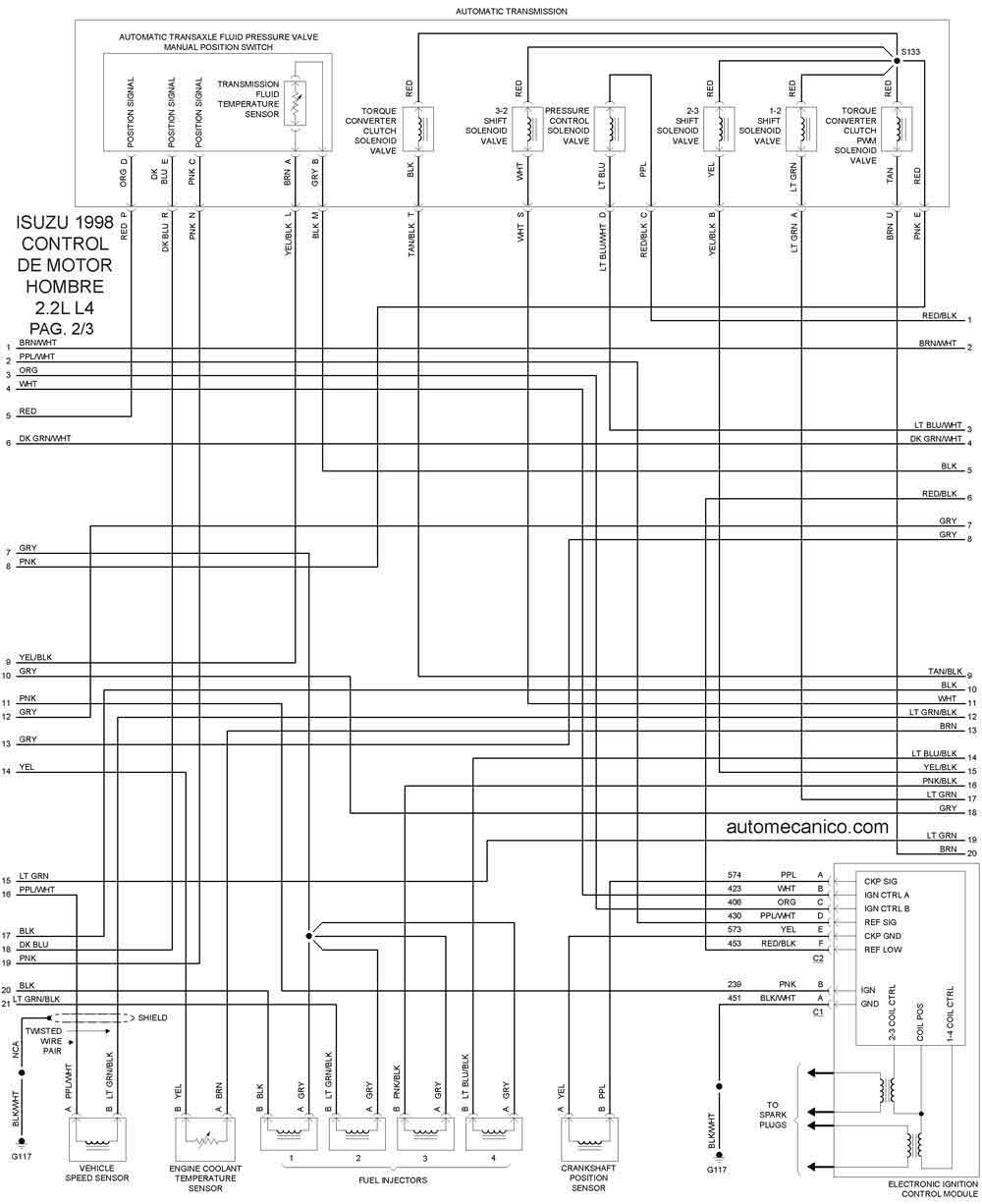

| 1998 | HOMBRE 2.2L 4 CIL. | CONTROL DEL MOTOR 2/3 |
| 1998 | HOMBRE 2.2L 4 CIL. | CONTROL DEL MOTOR 3/3 |
| Año | ISUZU | HOMBRE 4.3L V6 |

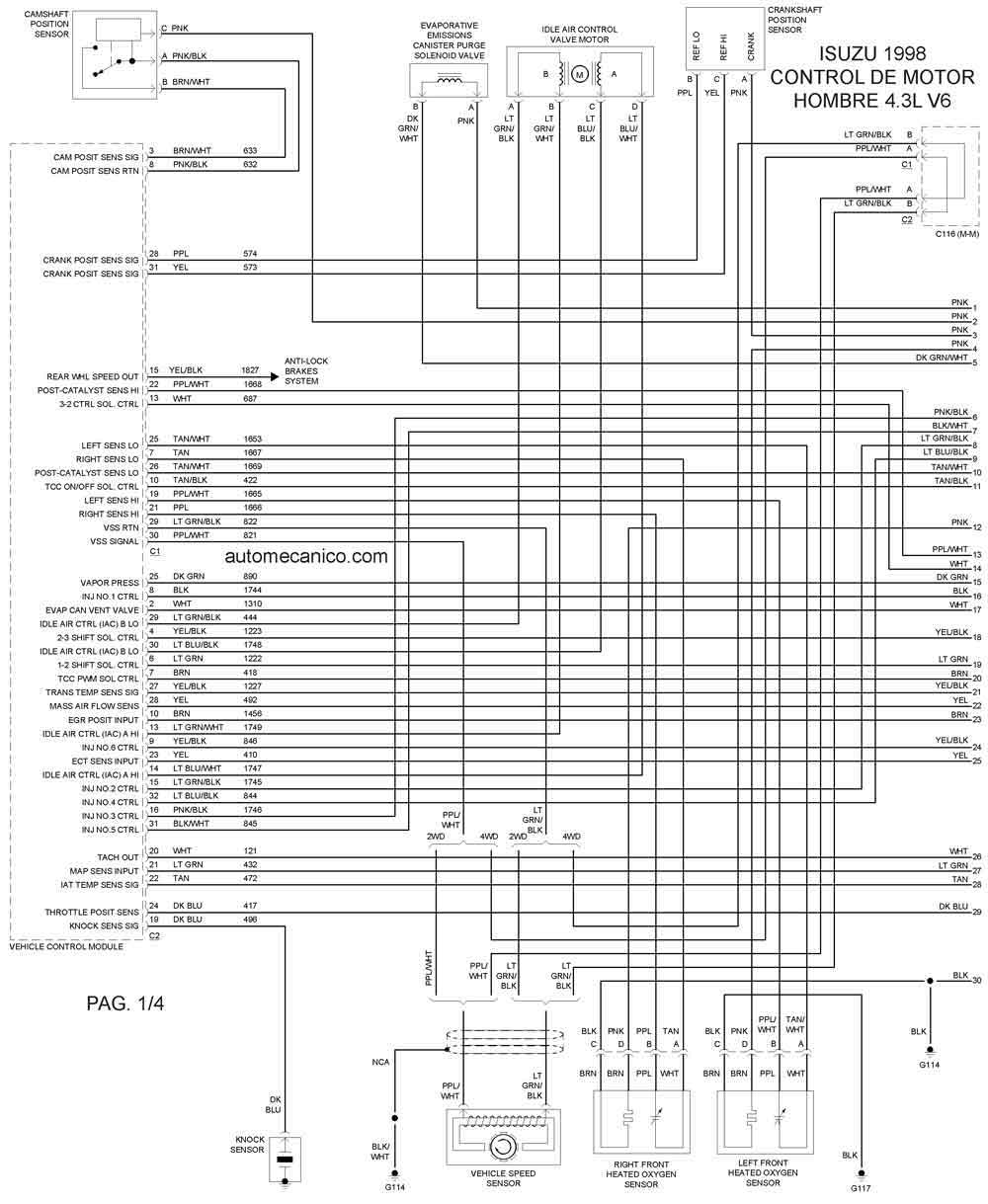

| 1998 | HOMBRE 4.3L V6 | CONTROL DEL MOTOR 1/4 |

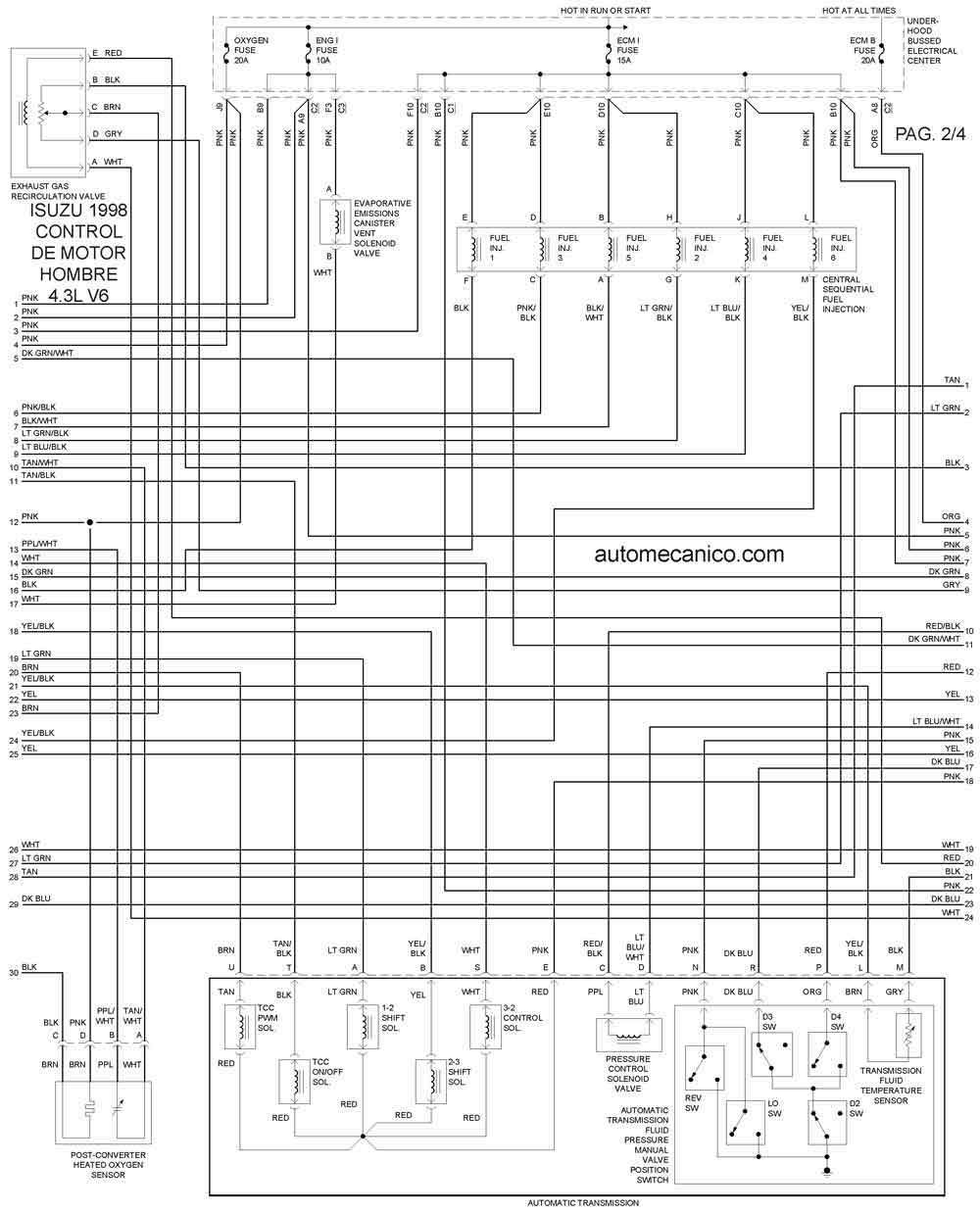

| 1998 | HOMBRE 4.3L V6 | CONTROL DEL MOTOR 2/4 |

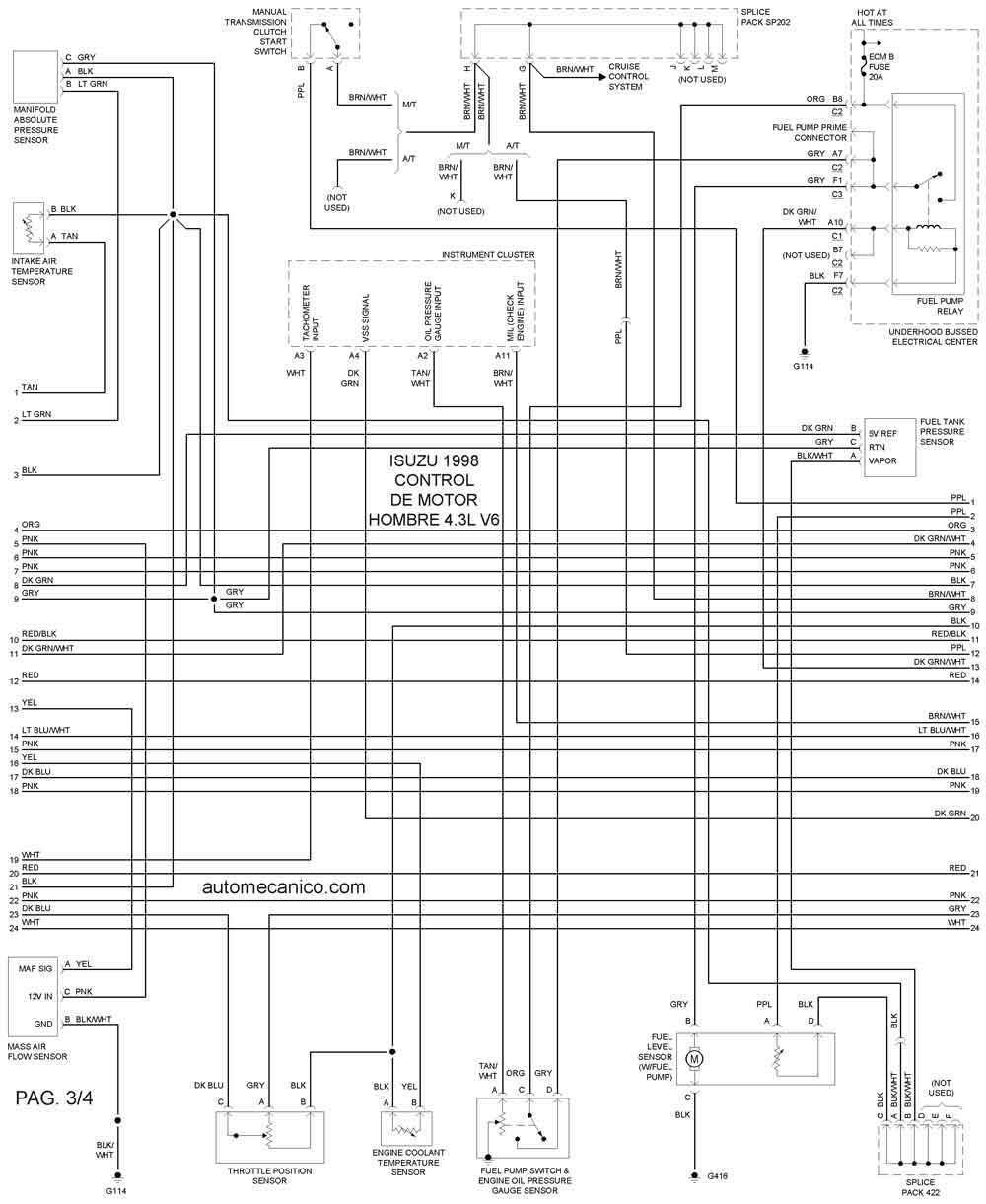

| 1998 | HOMBRE 4.3L V6 | CONTROL DEL MOTOR 3/4 |

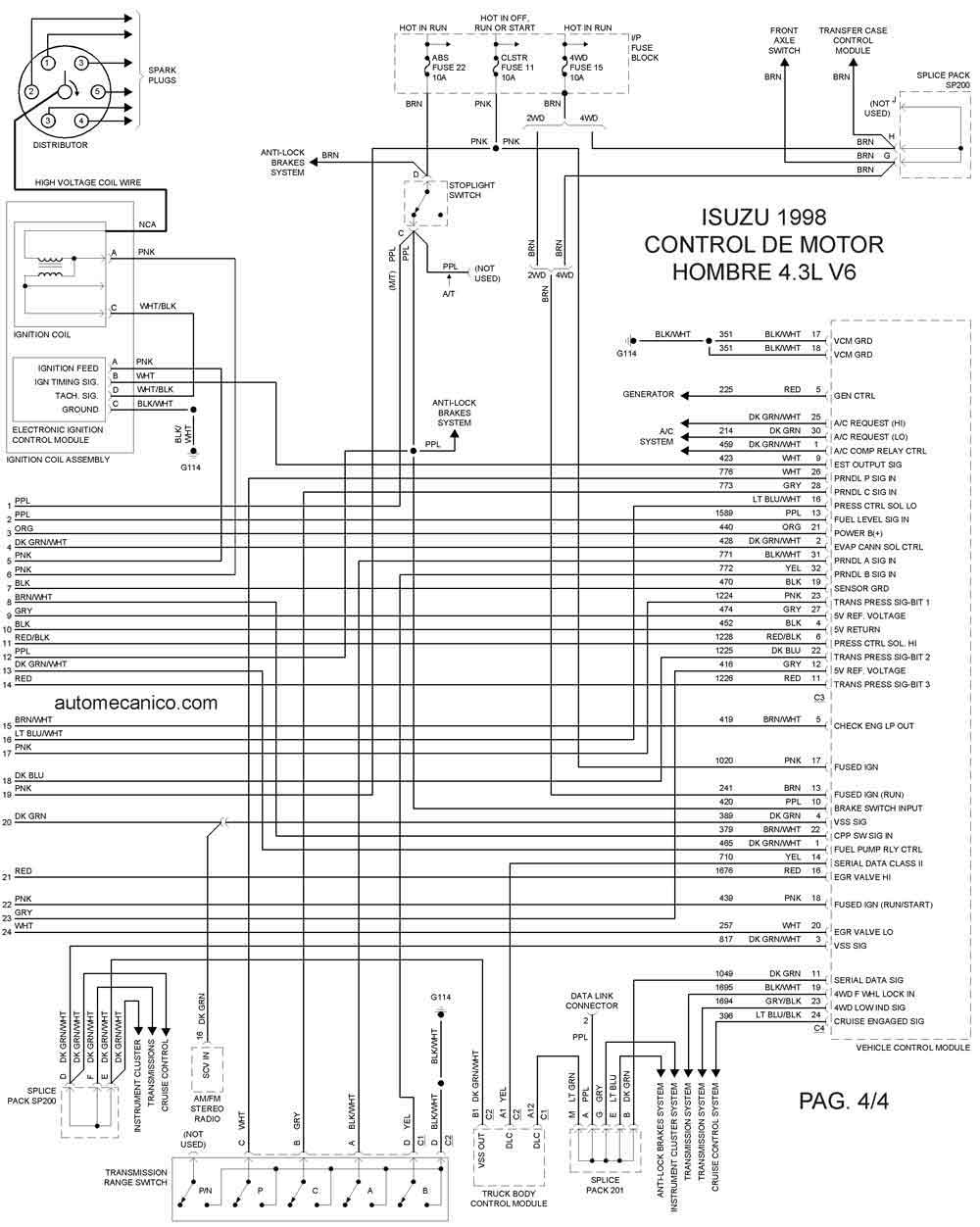

| 1998 | HOMBRE 4.3L V6 | CONTROL DEL MOTOR 4/4 |
