CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BMW 2005

DIAGRAMAS - BMW: 325Ci, 325i, 325xi, 330Ci, 330i, 330xi - 2005 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / BMW: 325Ci, 325i, 325xi, 330Ci, 330i, 330xi - 2005 -
Año BMW 325Ci - 2.5L L6 - 6 Cil. 2005

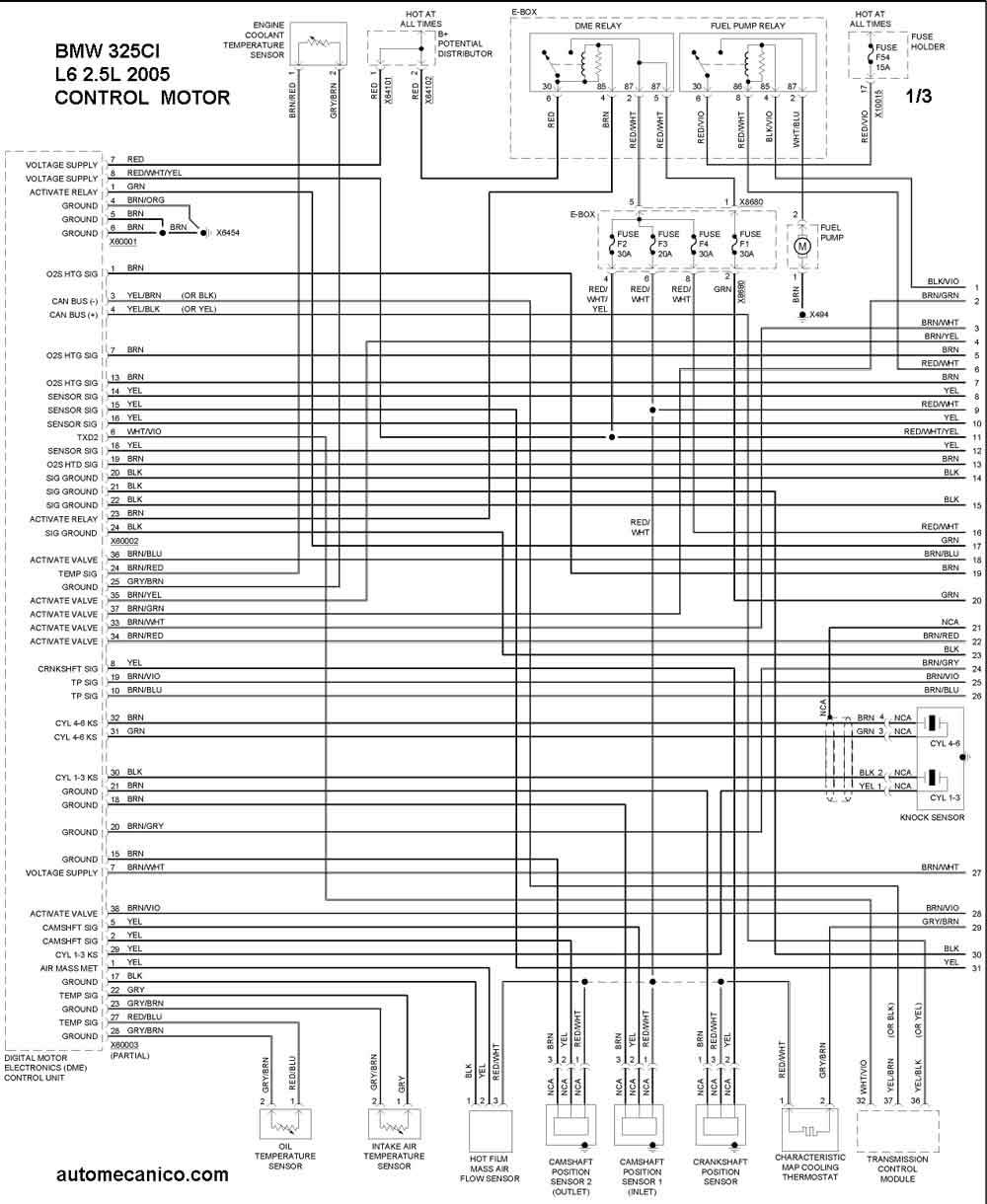

2005 325Ci 2.5L L6 - 6 Cil CONTROL DEL MOTOR 1/3

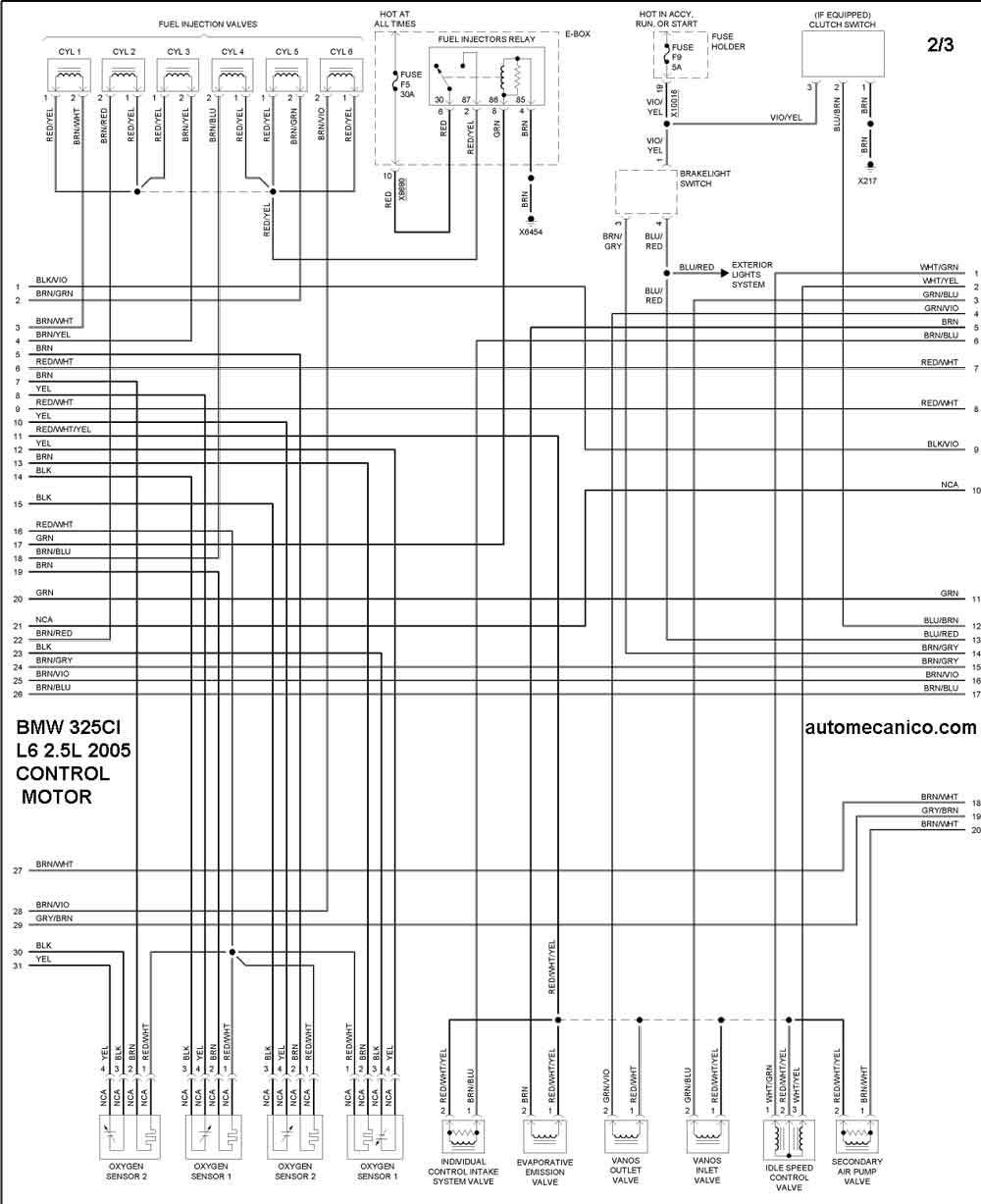

2005 325Ci 2.5L L6 - 6 Cil CONTROL DEL MOTOR 2/3

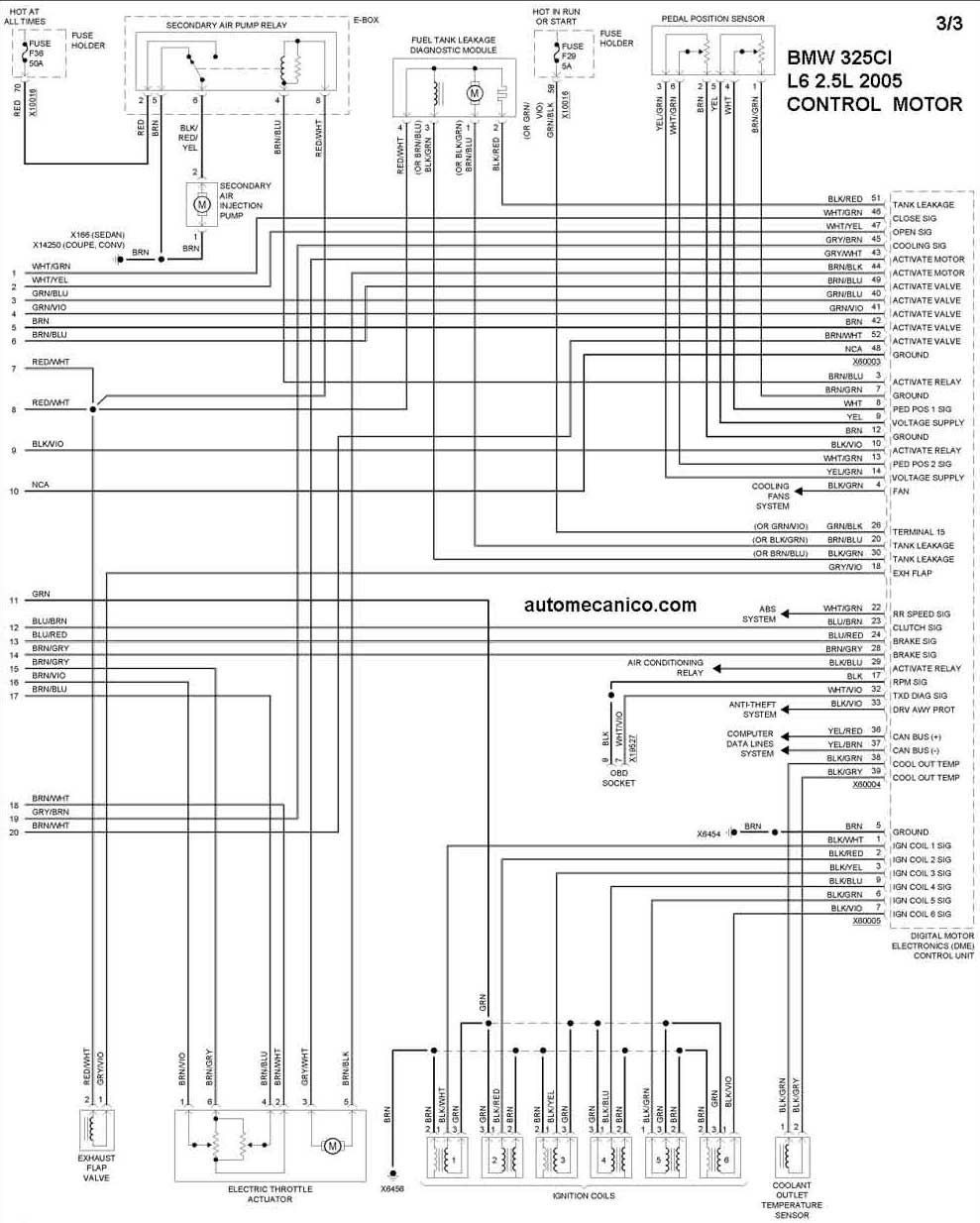

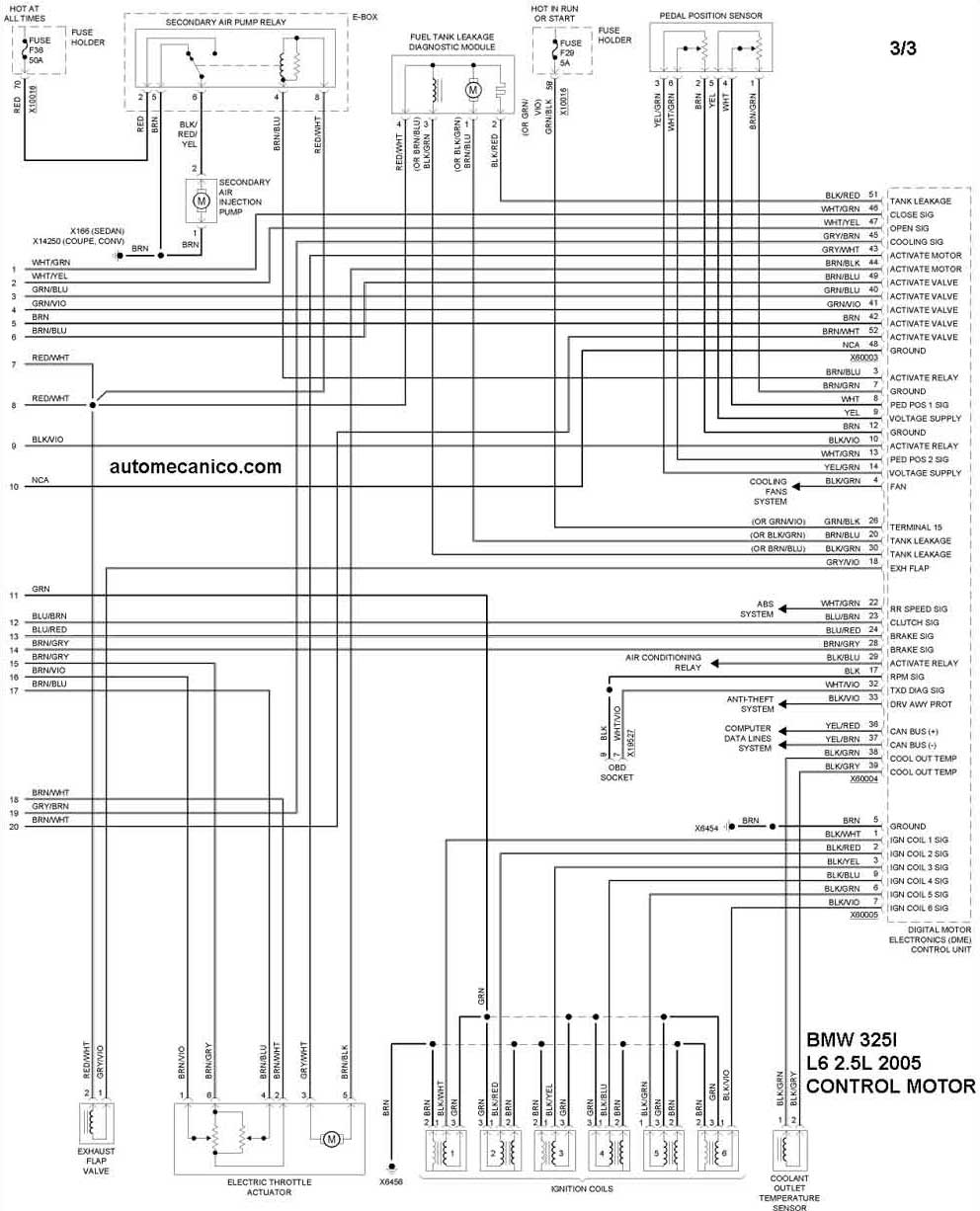

2005 325Ci 2.5L L6 - 6 Cil CONTROL DEL MOTOR 3/3
Año BMW 325i - 2.5L L6 - 6 Cil. 2005

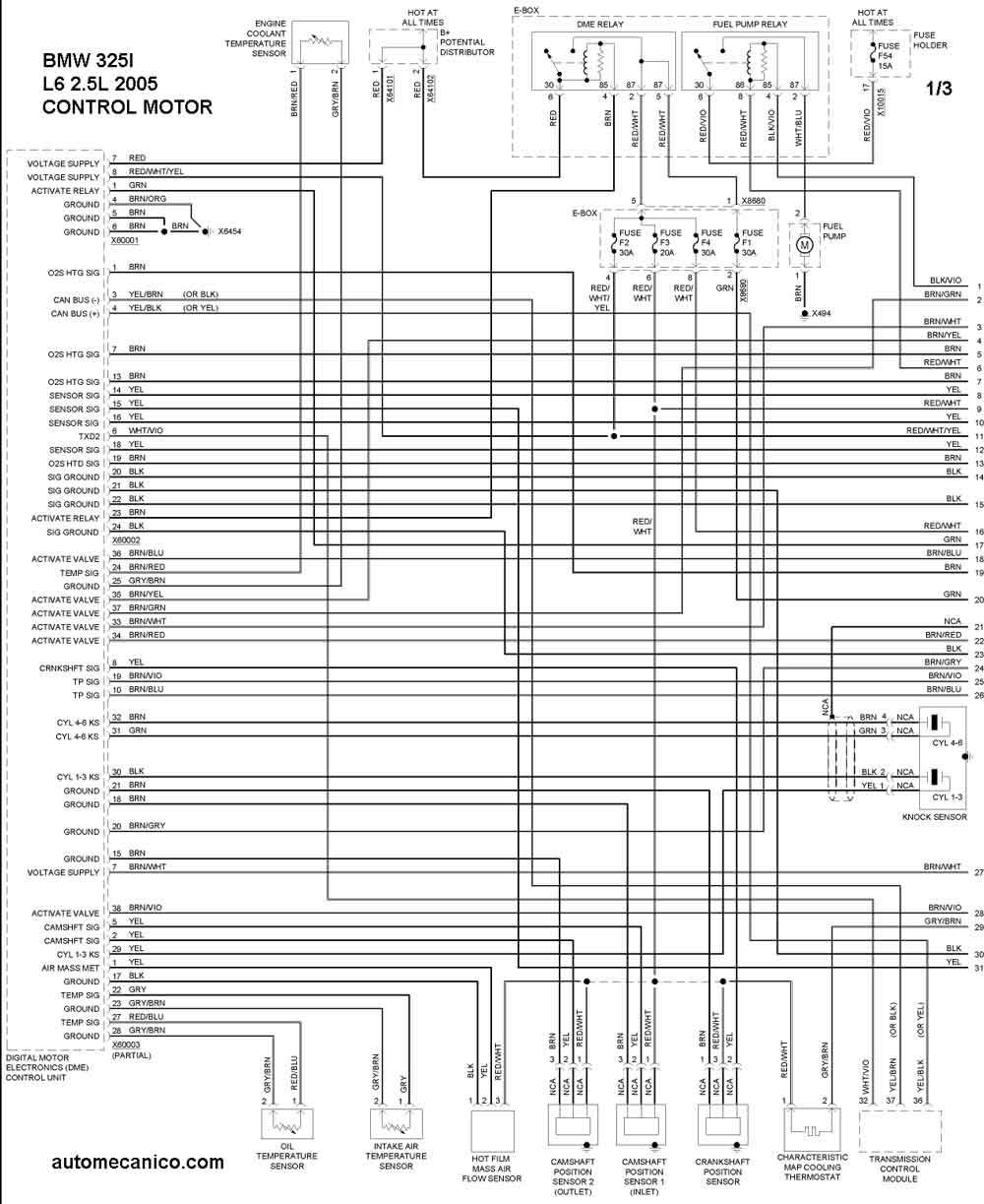

2005 325i 2.5L L6 - 6 Cil CONTROL DEL MOTOR 1/3

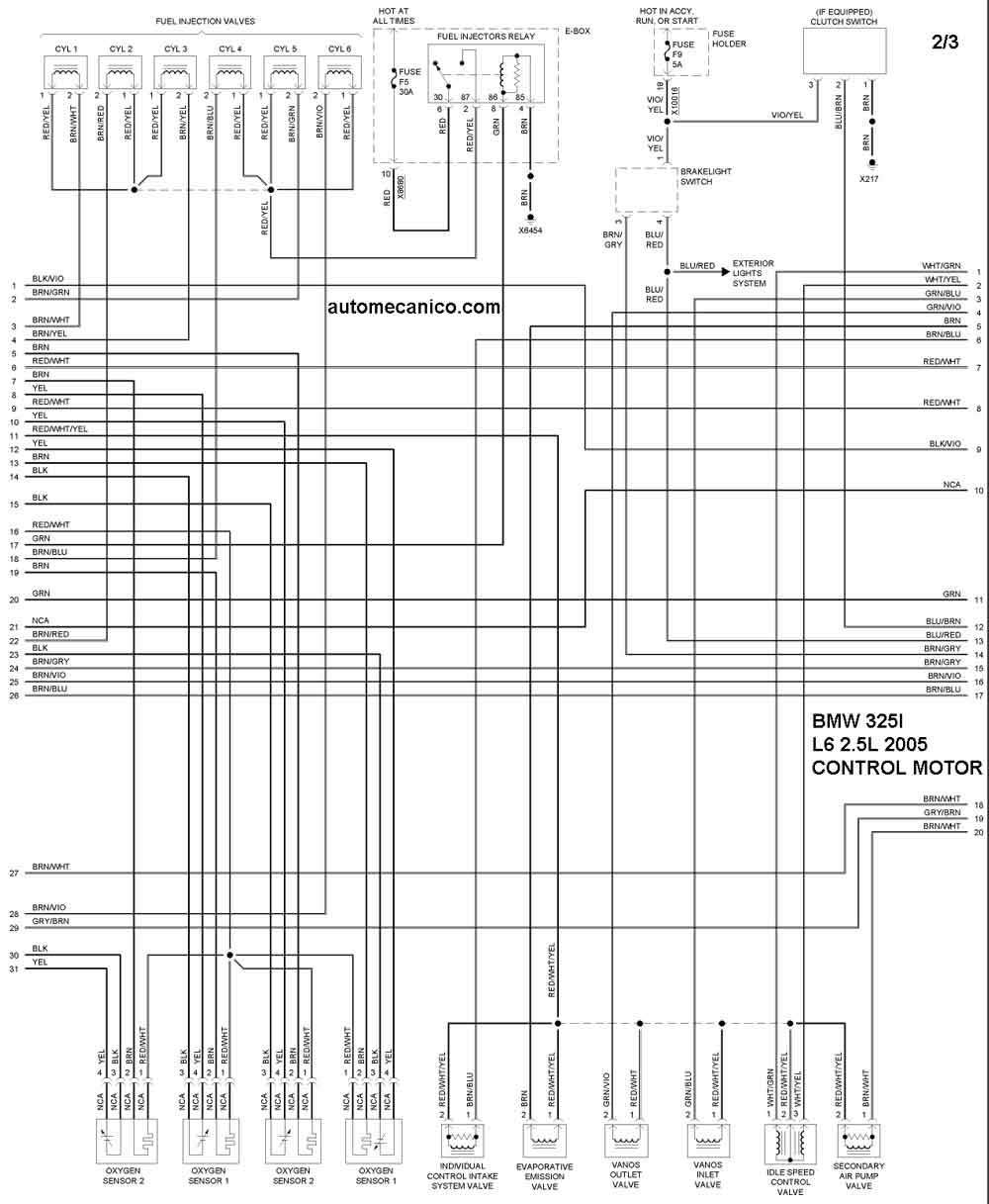

2005 325i 2.5L L6 - 6 Cil CONTROL DEL MOTOR 2/3
2005 325i 2.5L L6 - 6 Cil CONTROL DEL MOTOR 3/3
Año BMW 325xi - 2.5L L6 - 6 Cil. 2005

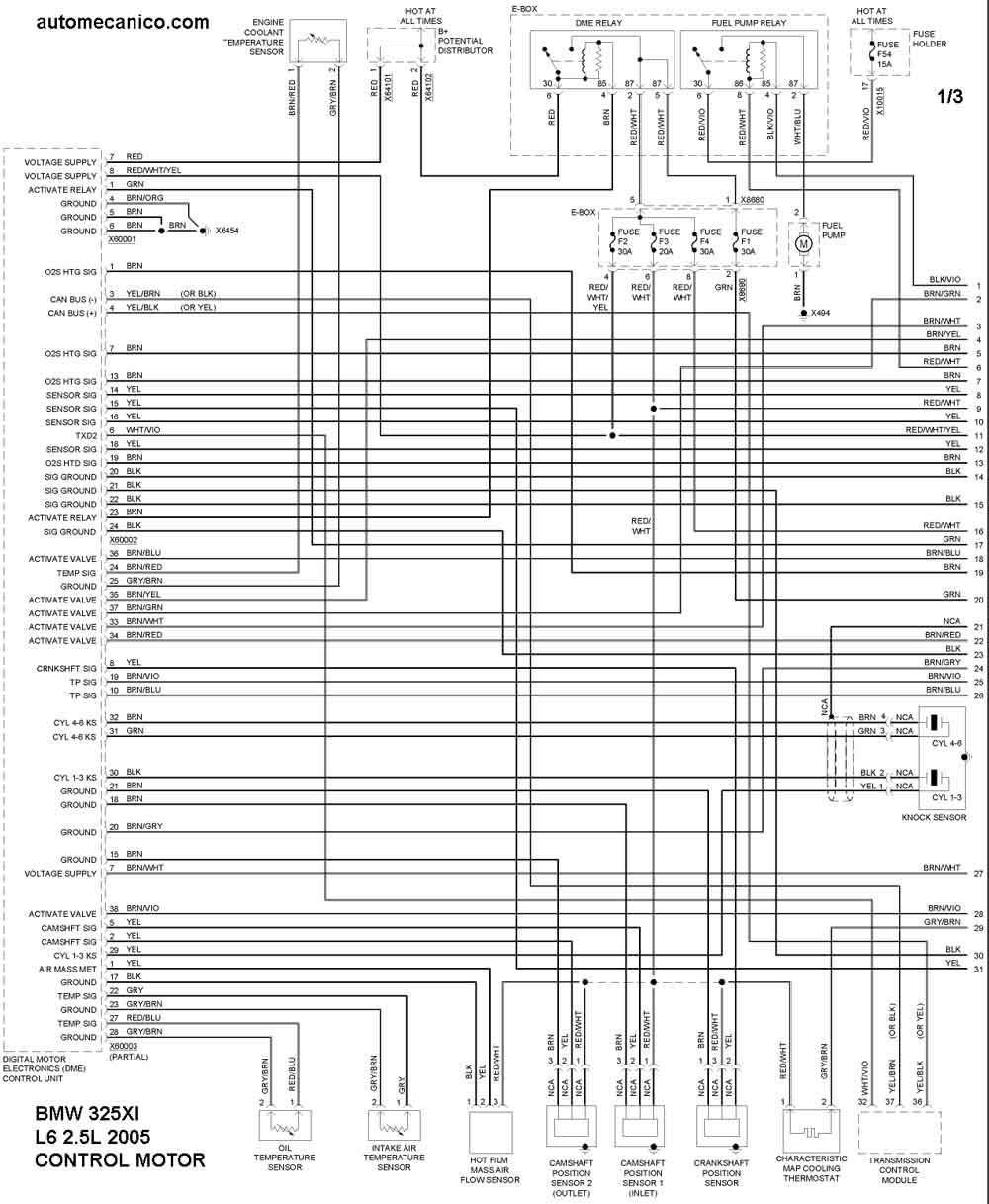

2005 325xi 2.5L L6 - 6 Cil CONTROL DEL MOTOR 1/3
2005 325xi 2.5L L6 - 6 Cil CONTROL DEL MOTOR 2/3

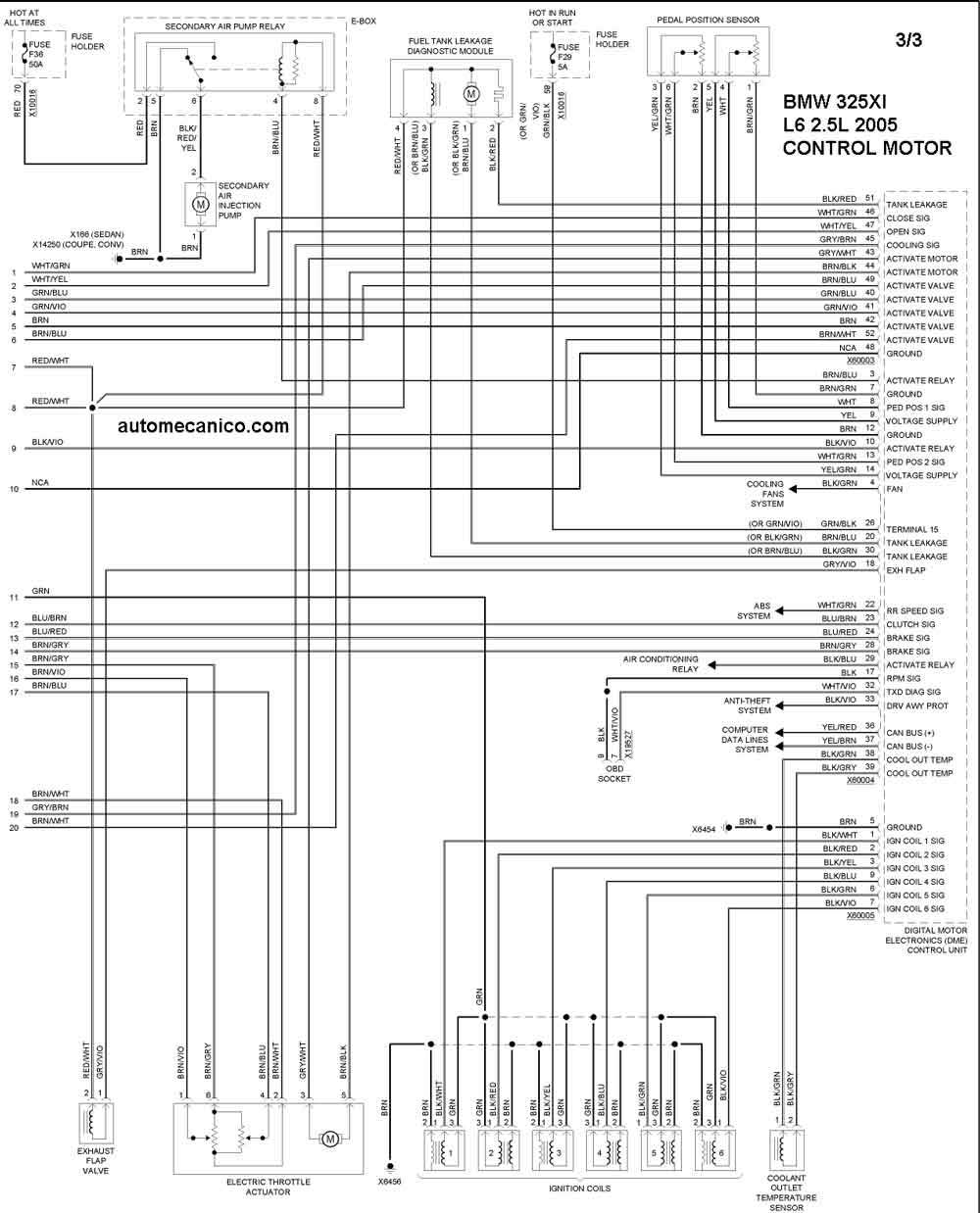

2005 325xi 2.5L L6 - 6 Cil CONTROL DEL MOTOR 3/3
Año BMW 330Ci - 3.0L L6 - 6 Cil. 2005

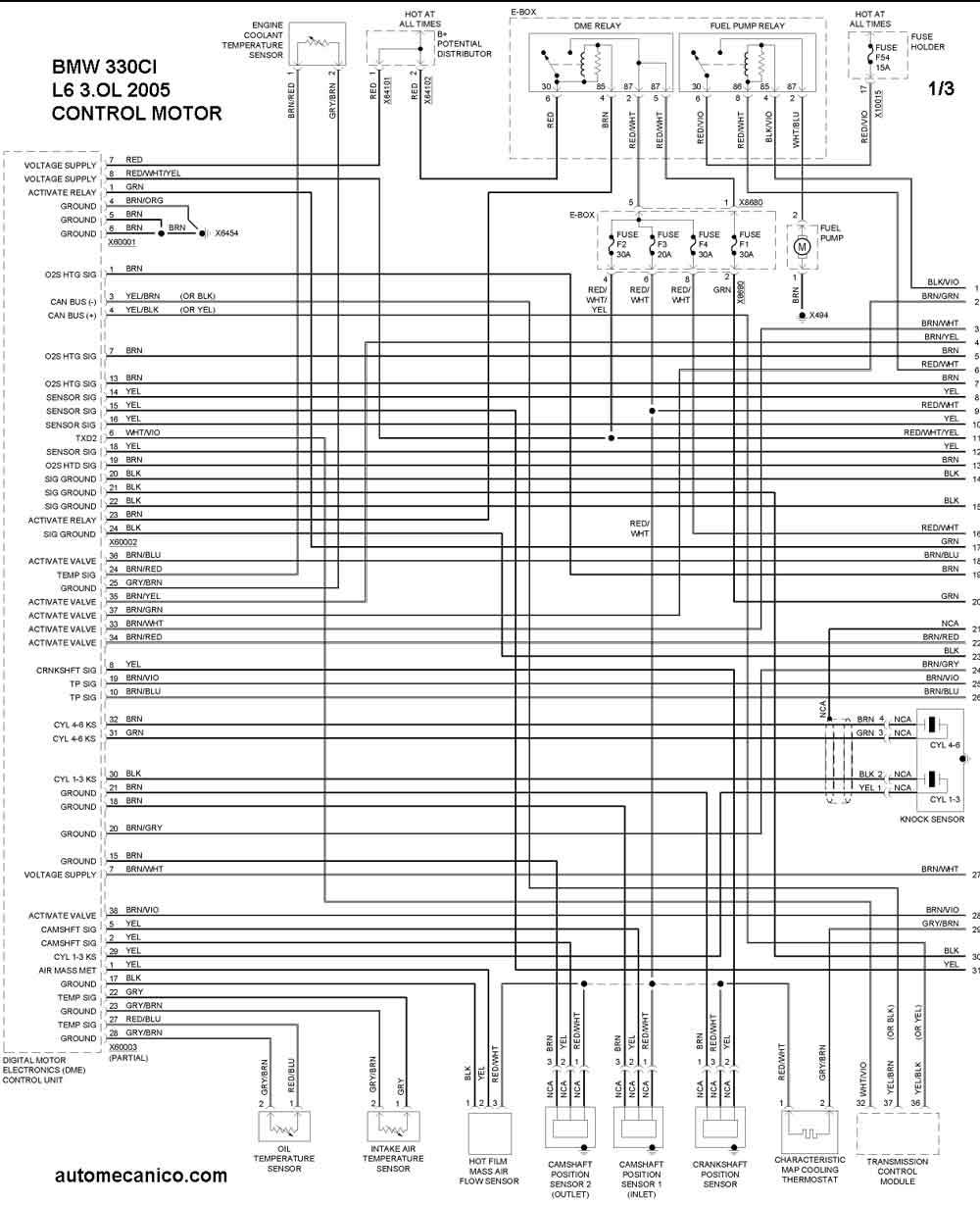

2005 330Ci 3.0L L6 - 6 Cil CONTROL DEL MOTOR 1/3

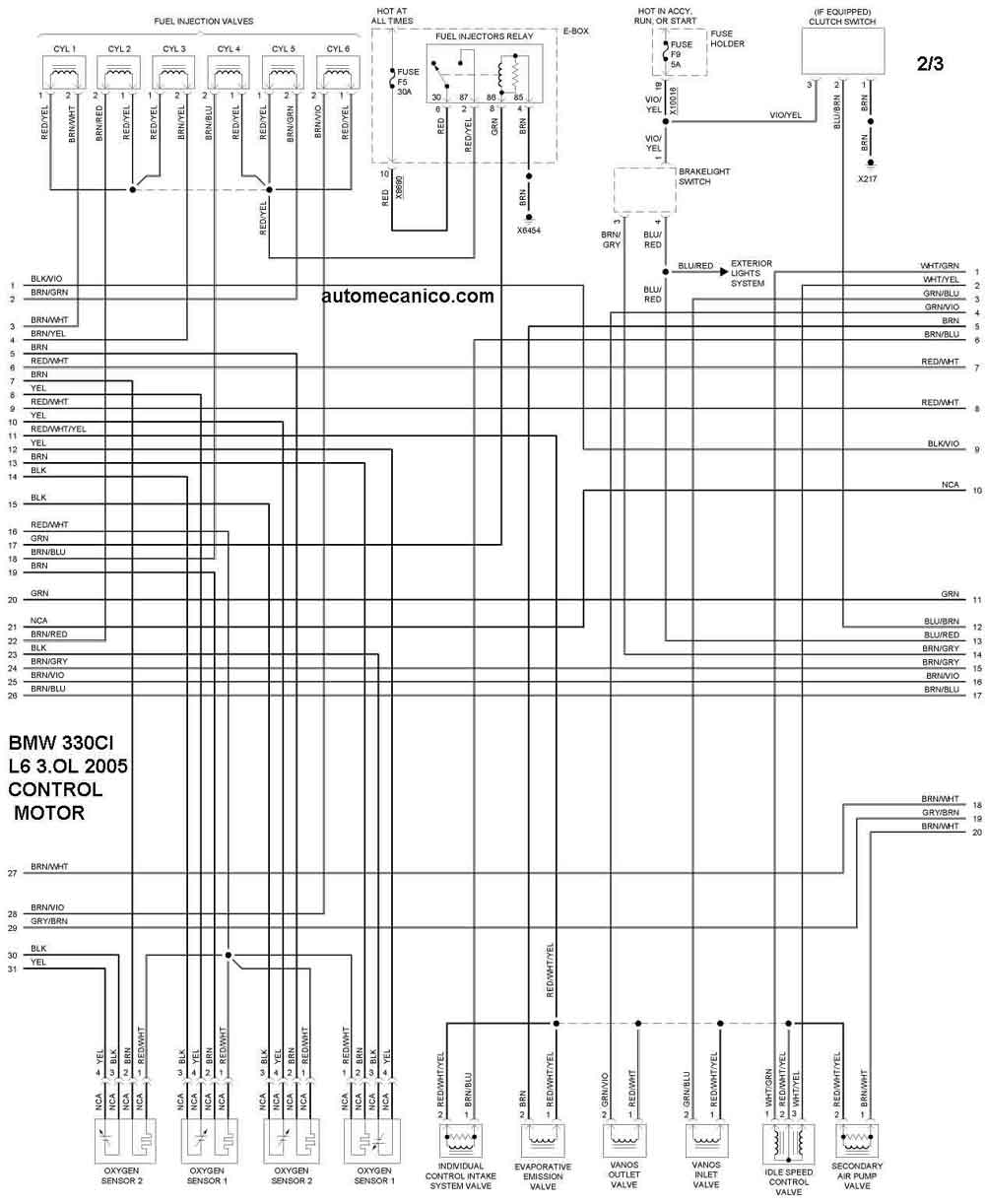

2005 330Ci 3.0L L6 - 6 Cil CONTROL DEL MOTOR 2/3

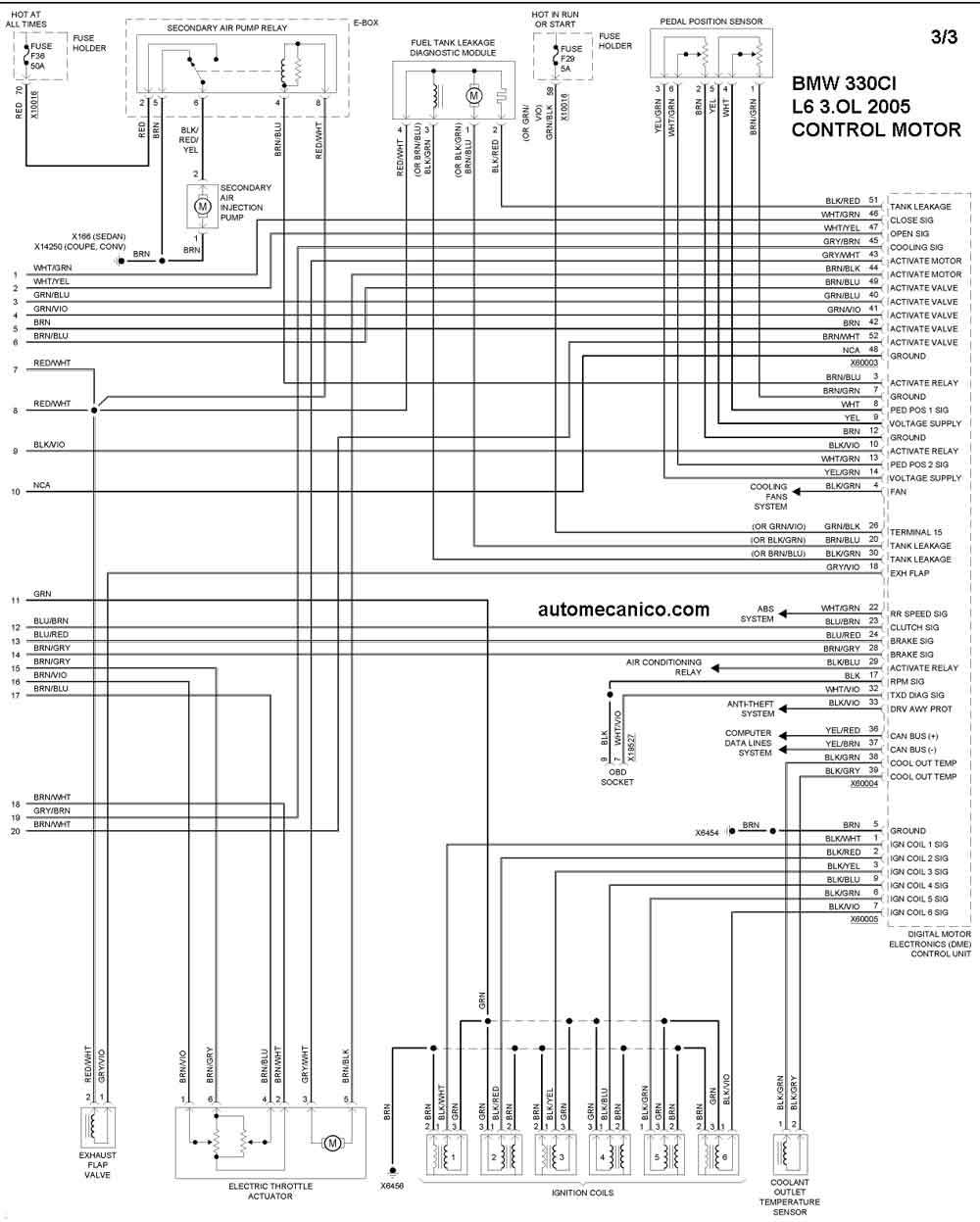

2005 330Ci 3.0L L6 - 6 Cil CONTROL DEL MOTOR 3/3
Año BMW 330i - 3.0L L6 - 6 Cil. 2005

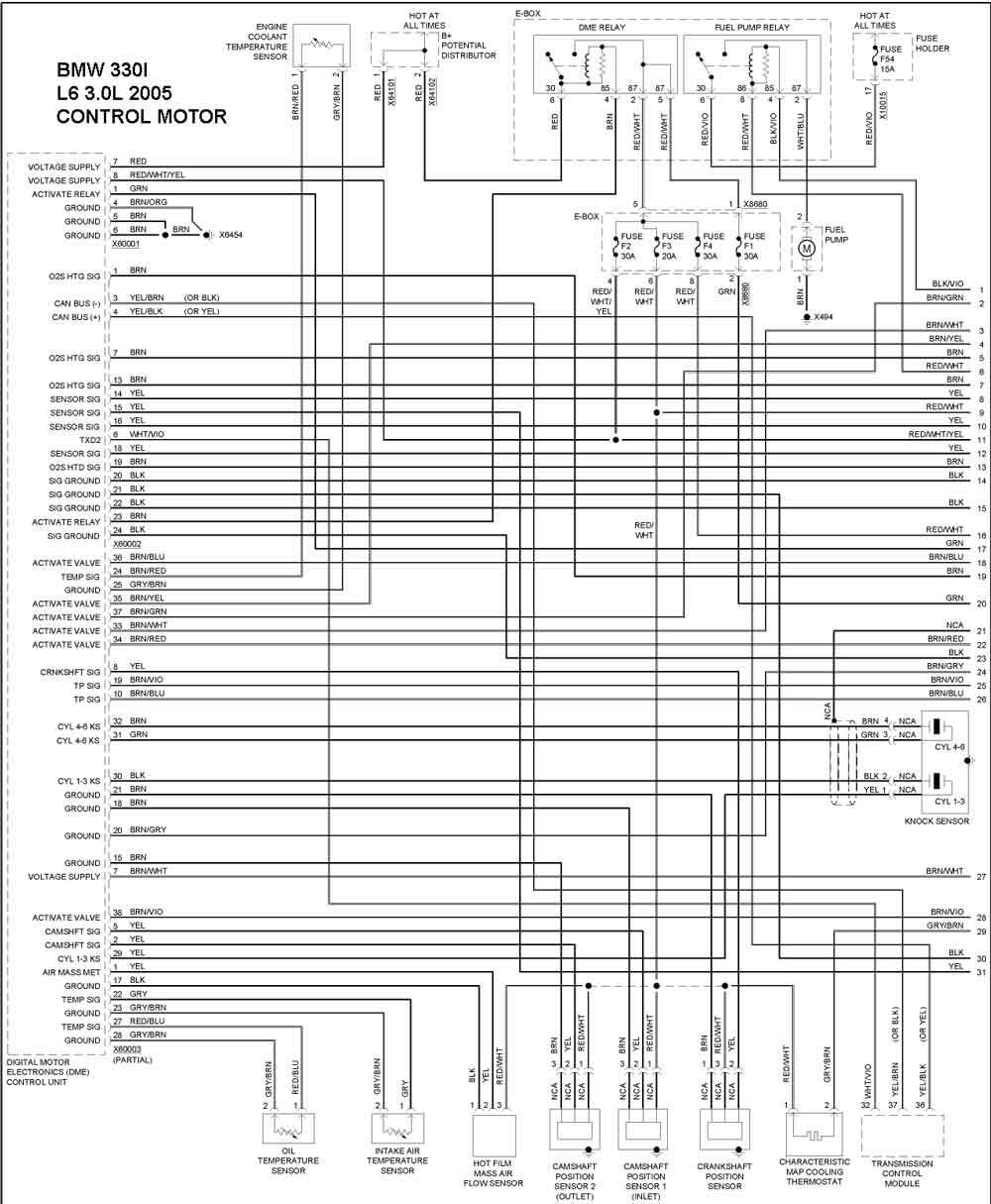

2005 330i 3.0L L6 - 6 Cil CONTROL DEL MOTOR 1/3

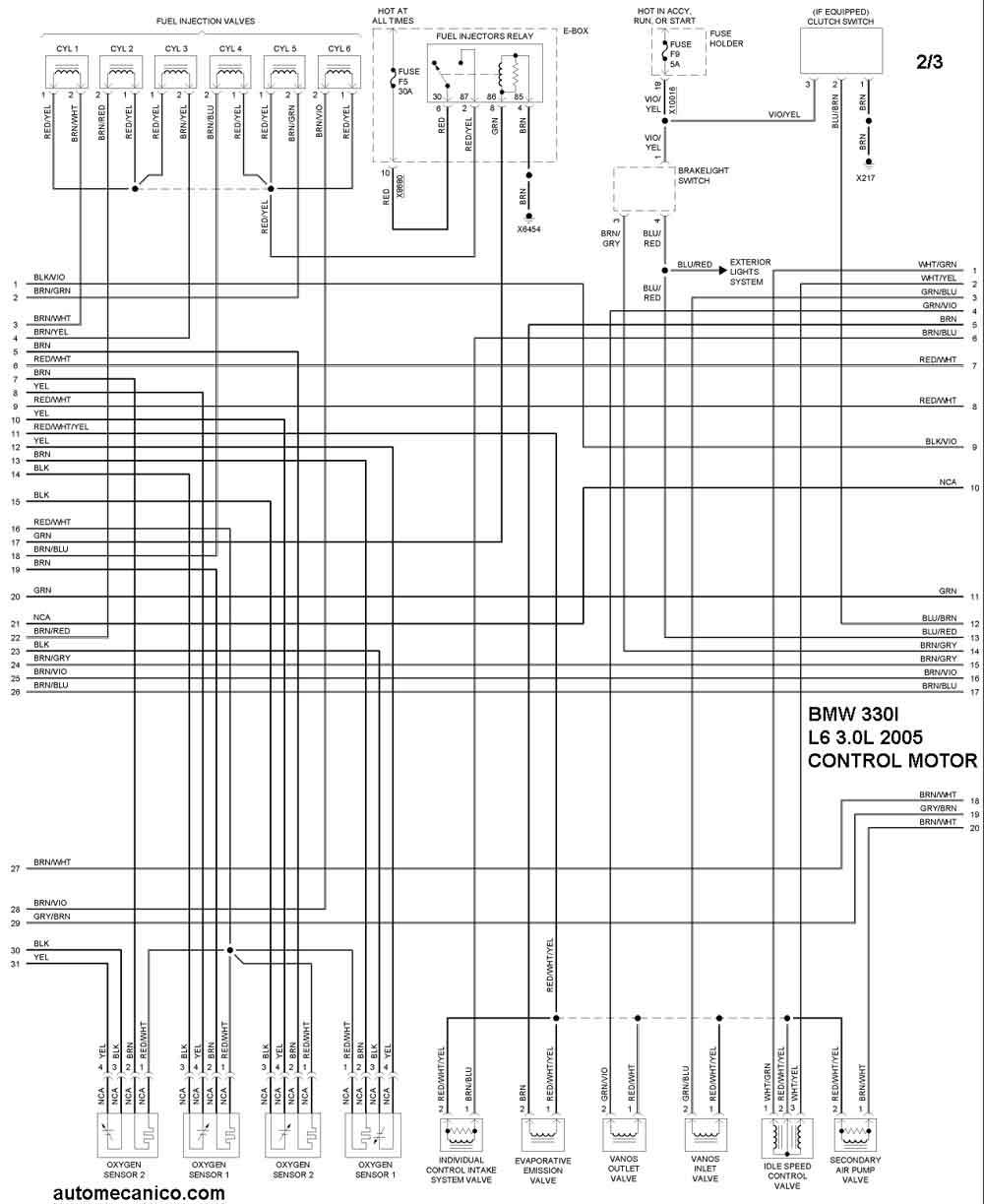

2005 330i 3.0L L6 - 6 Cil CONTROL DEL MOTOR 2/3

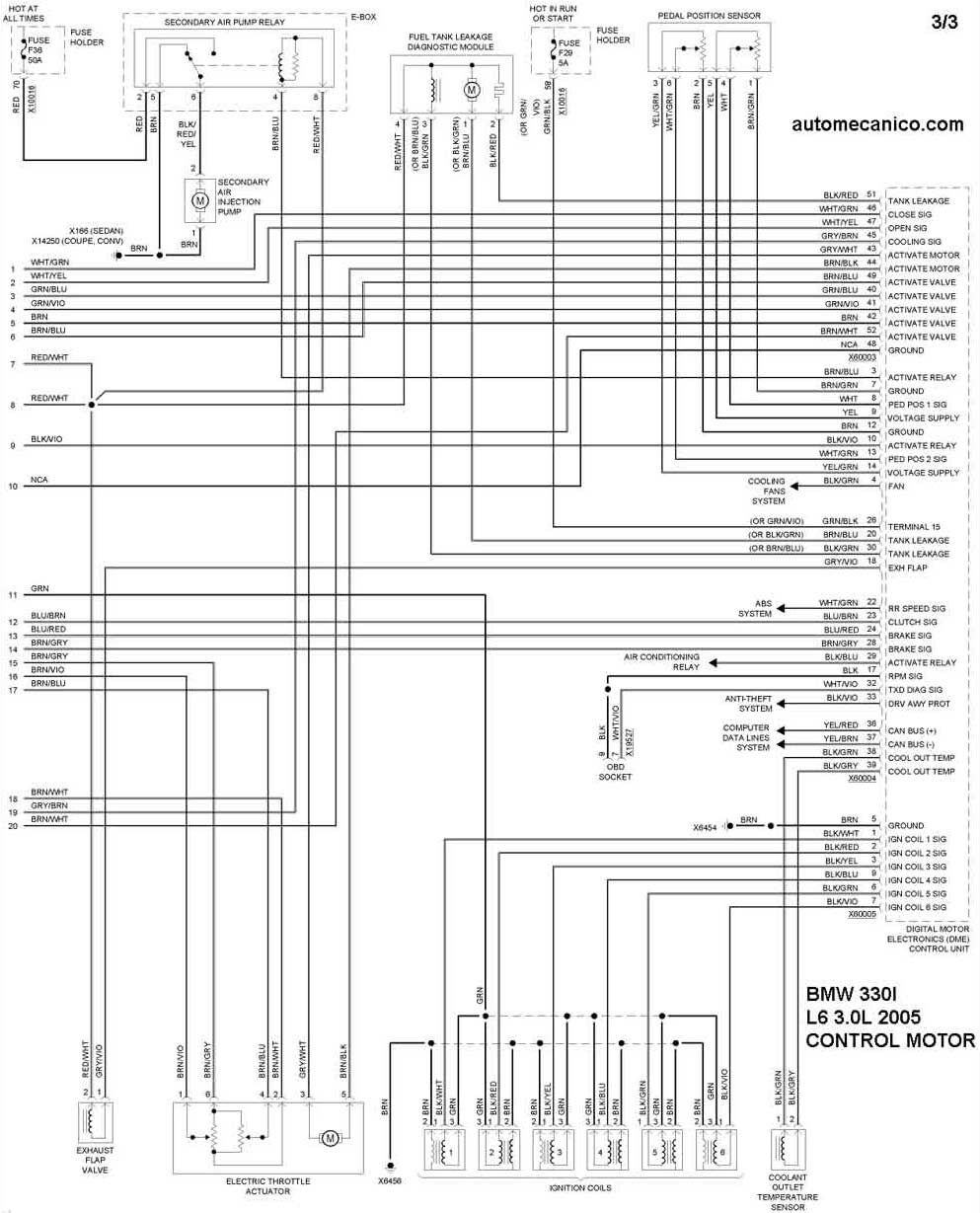

2005 330i 3.0L L6 - 6 Cil CONTROL DEL MOTOR 3/3
Año BMW 330xi - 3.0L L6 - 6 Cil. 2005

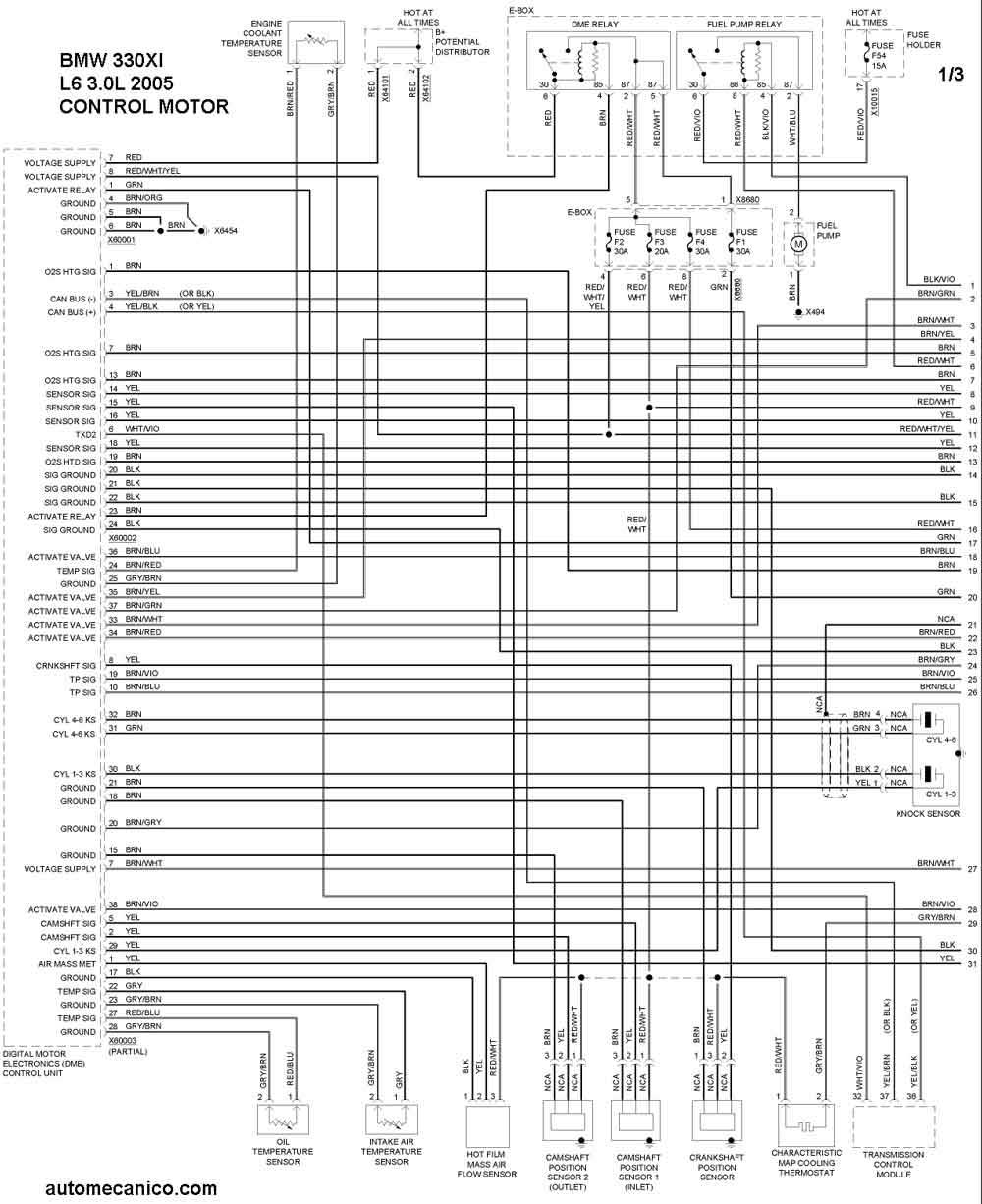

2005 330xi 3.0L L6 - 6 Cil CONTROL DEL MOTOR 1/3

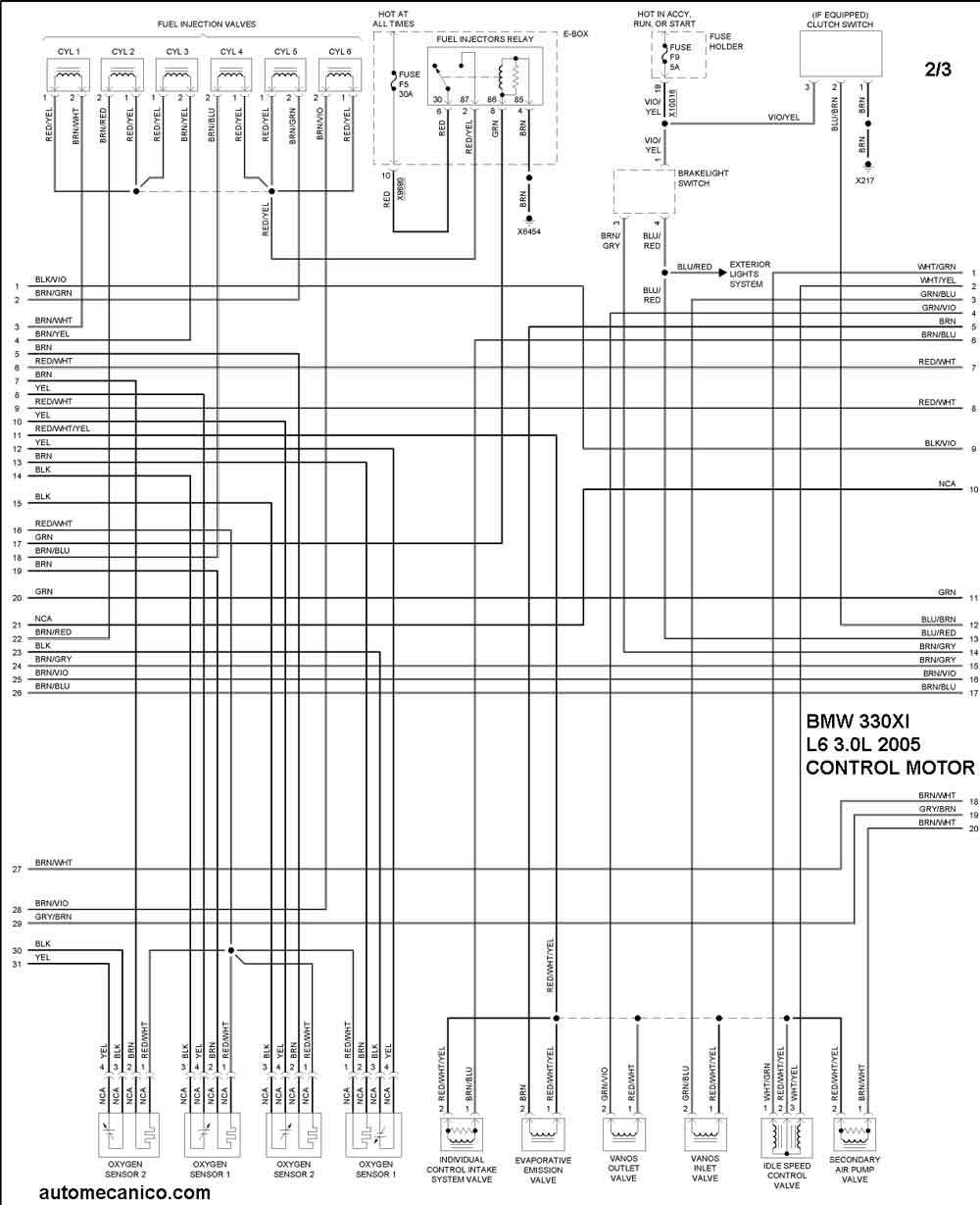

2005 330xi 3.0L L6 - 6 Cil CONTROL DEL MOTOR 2/3

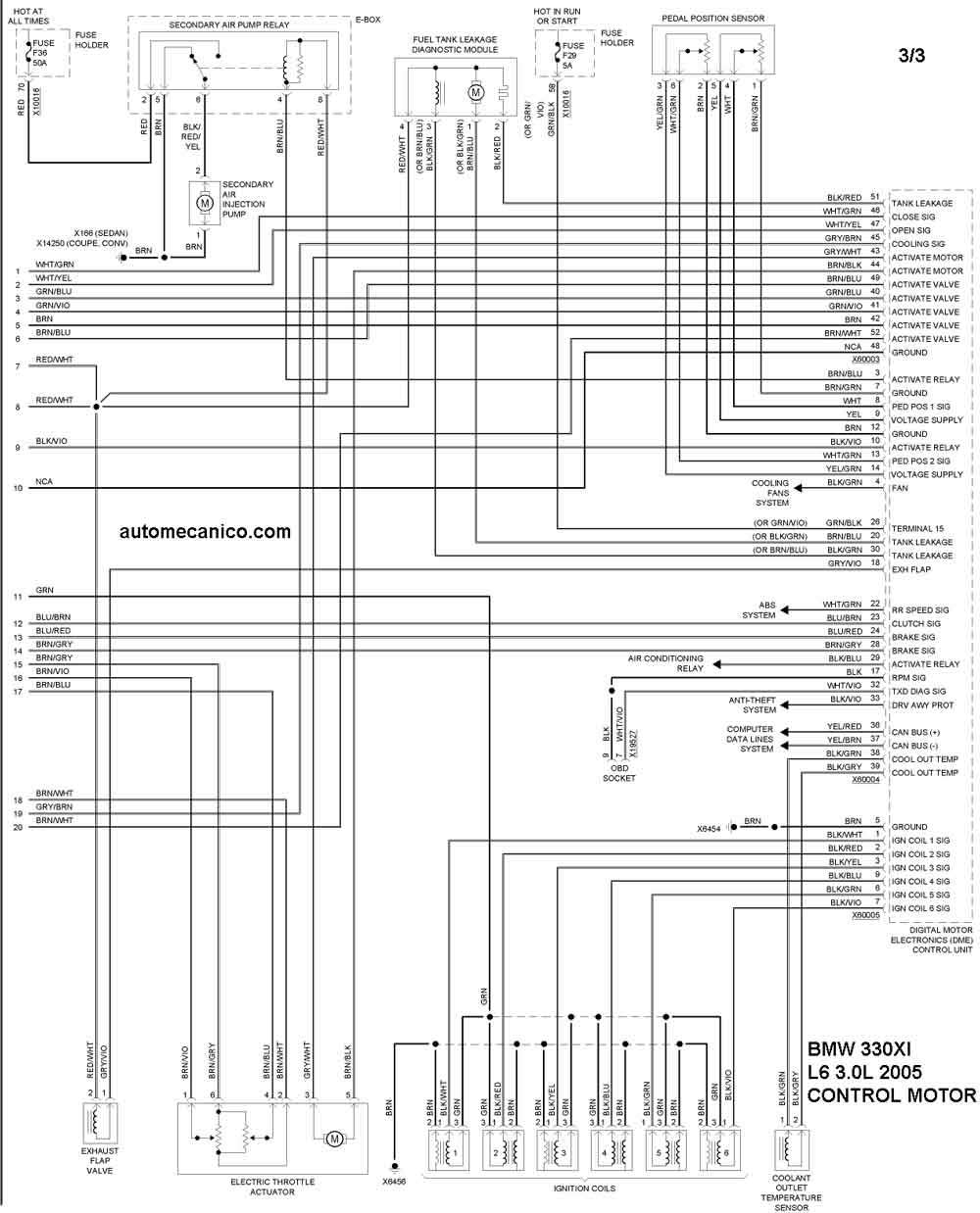

2005 330xi 3.0L L6 - 6 Cil CONTROL DEL MOTOR 3/3
