CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BMW 1998

DIAGRAMAS - BMW: 318i, 318Ti, 323ic, 323is, 328i, 328ic, 328is - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / BMW: 318i, 318Ti, 323ic, 323is, 328i, 328ic, 328is - 1998 -
Año BMW 318i - 1.9L 4 cil 1998
1998 318i 1.9L 4 CIL CONTROL DEL MOTOR 1/2

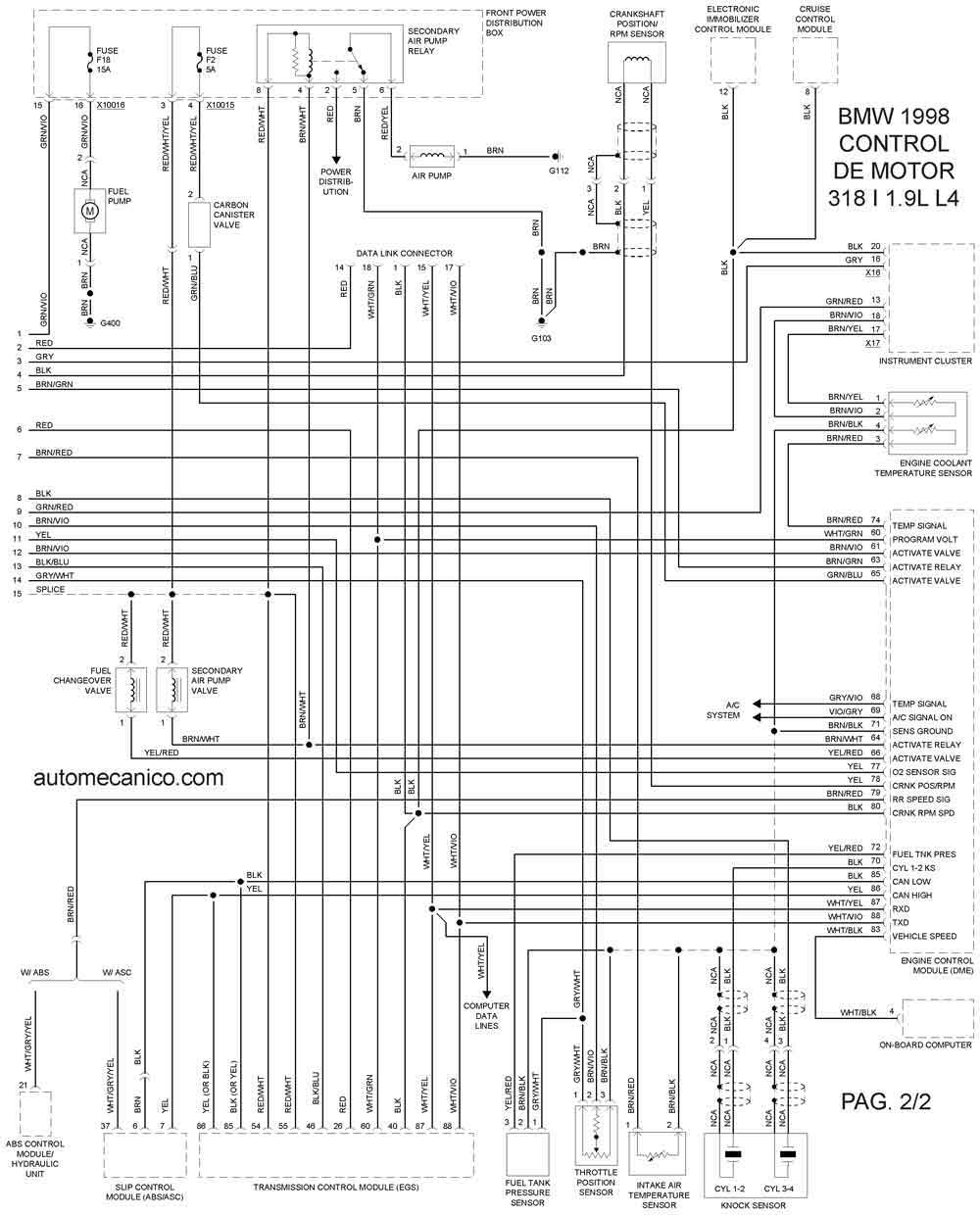

1998 318i 1.9L 4 CIL CONTROL DEL MOTOR 2/2
Año BMW 318Ti - 1.9L 4 cil 1998

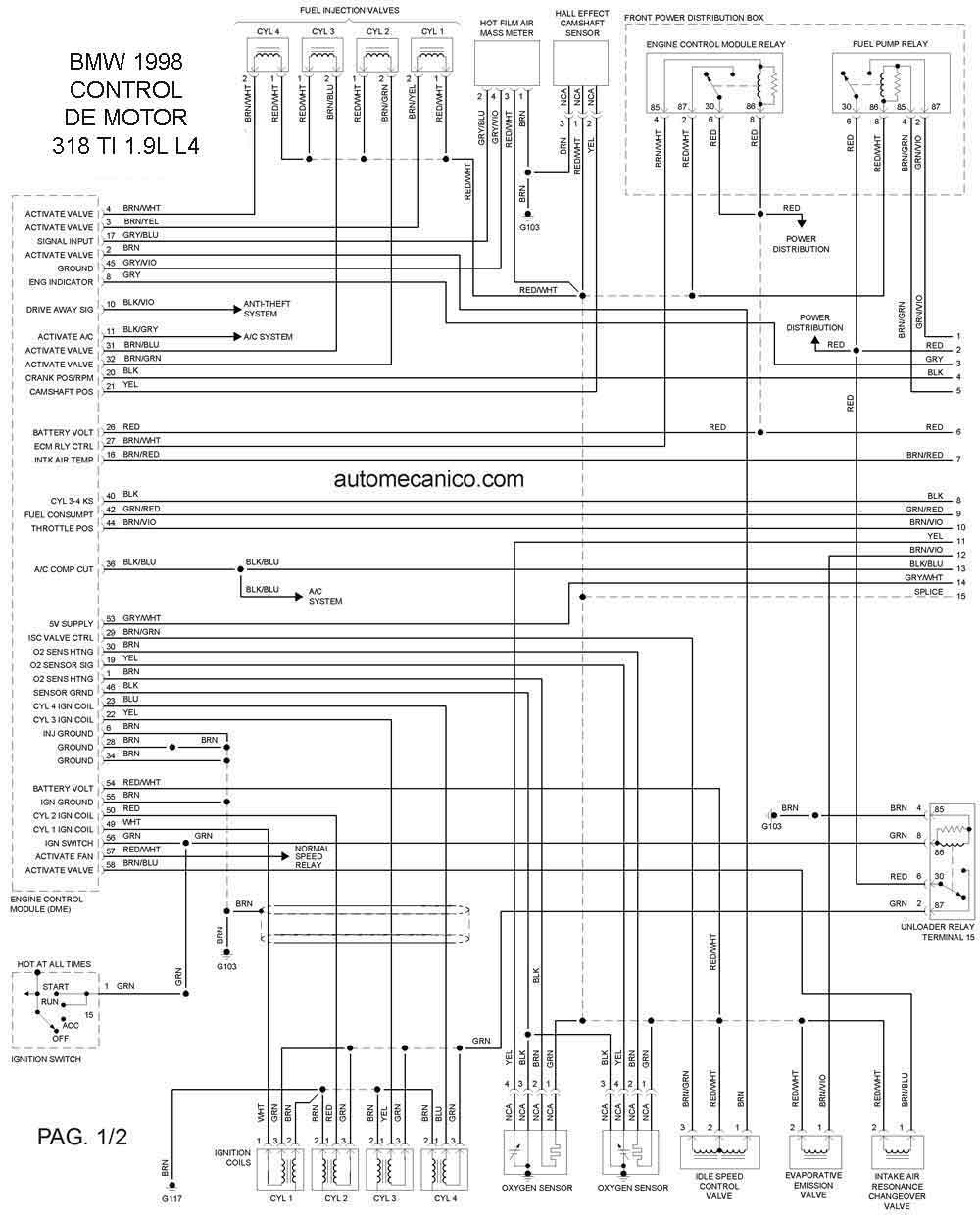

1998 318Ti 1.9L 4 CIL CONTROL DEL MOTOR 1/2
1998 318Ti 1.9L 4 CIL CONTROL DEL MOTOR 2/2
Año BMW 323ic - 2.5L 6 cil 1998

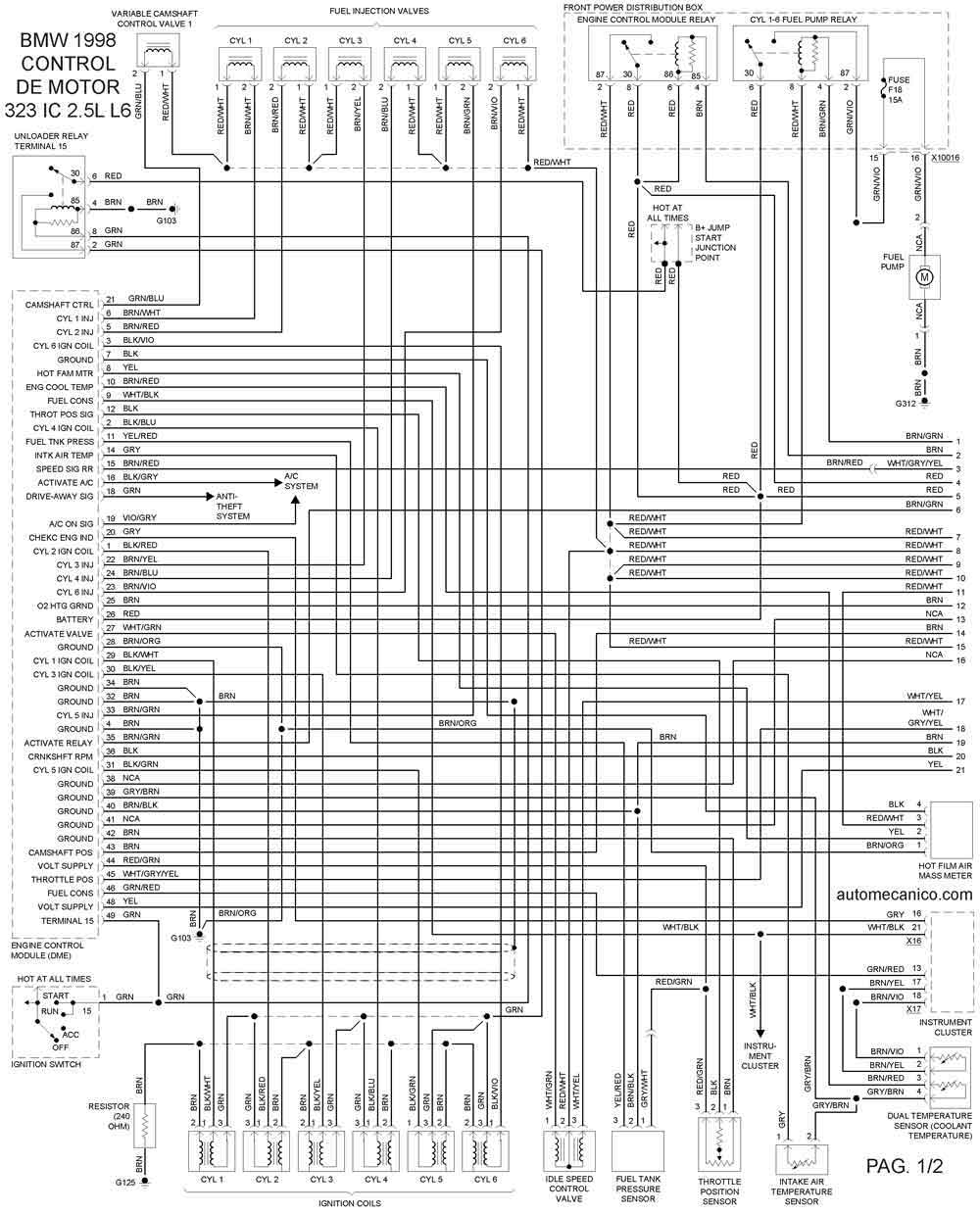

1998 323ic 2.5L 6 CIL CONTROL DEL MOTOR 1/2

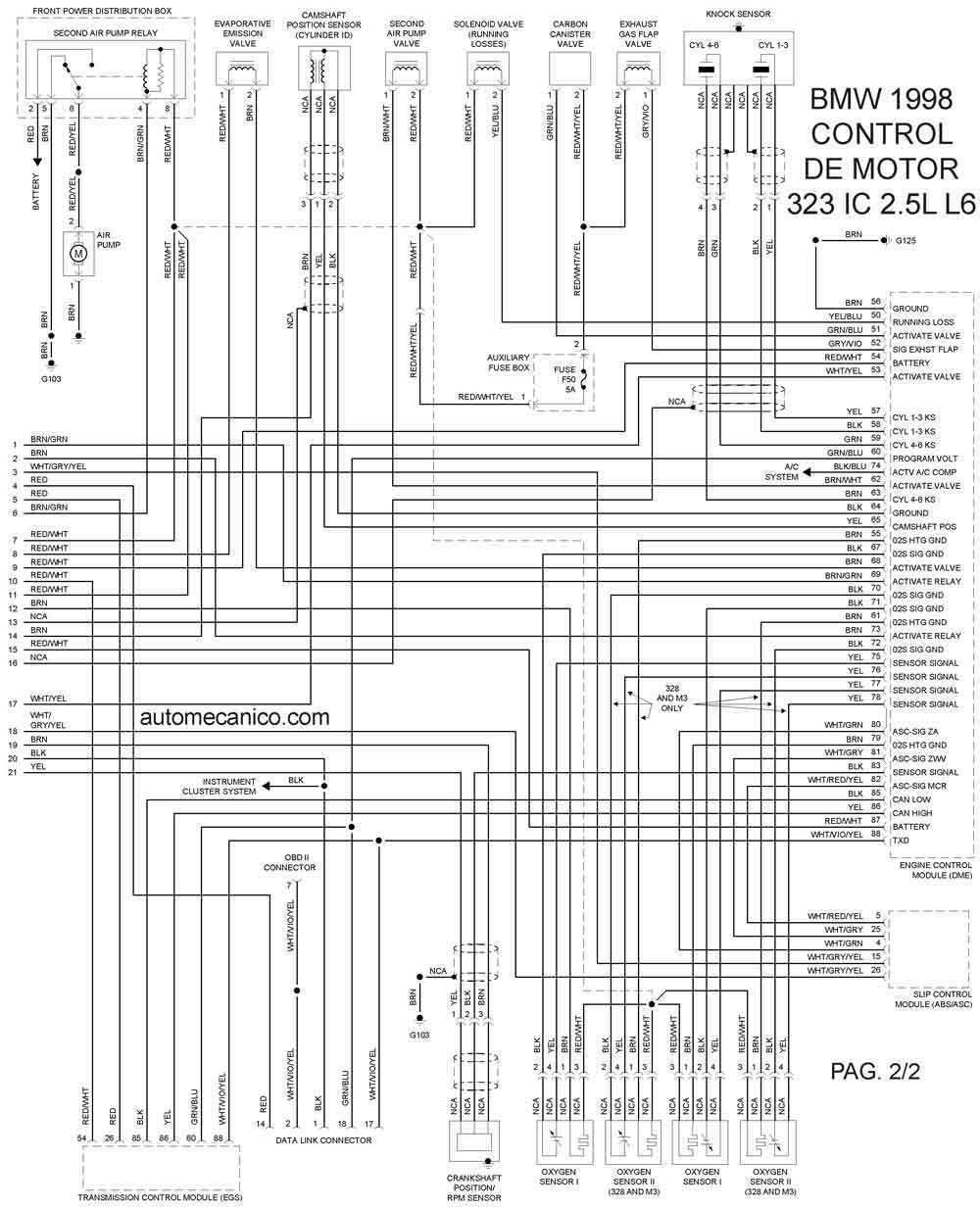

1998 323ic 2.5L 6 CIL CONTROL DEL MOTOR 2/2
Año BMW 323is - 2.5L 6 cil 1998

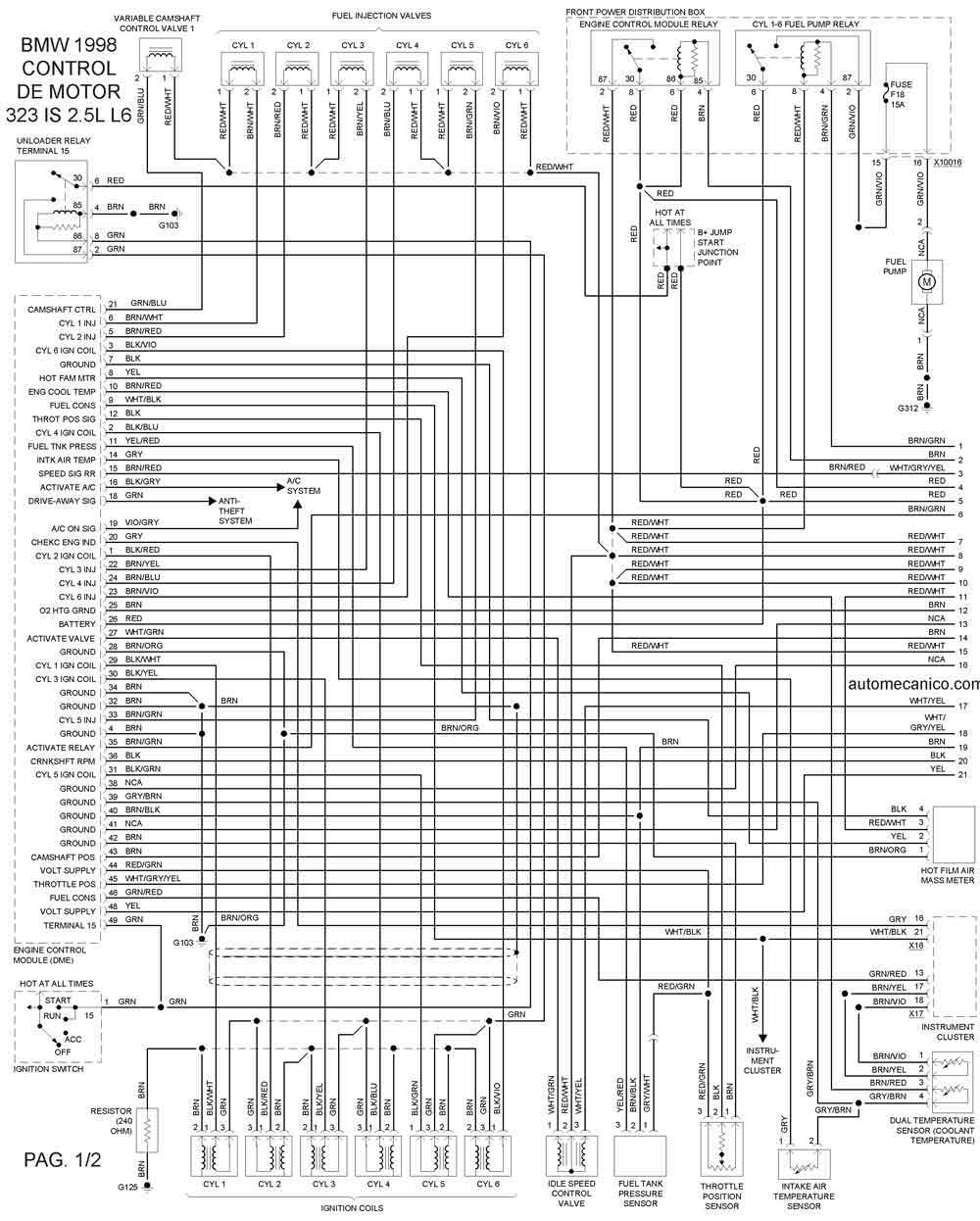

1998 323is 2.5L 6 CIL CONTROL DEL MOTOR 1/2

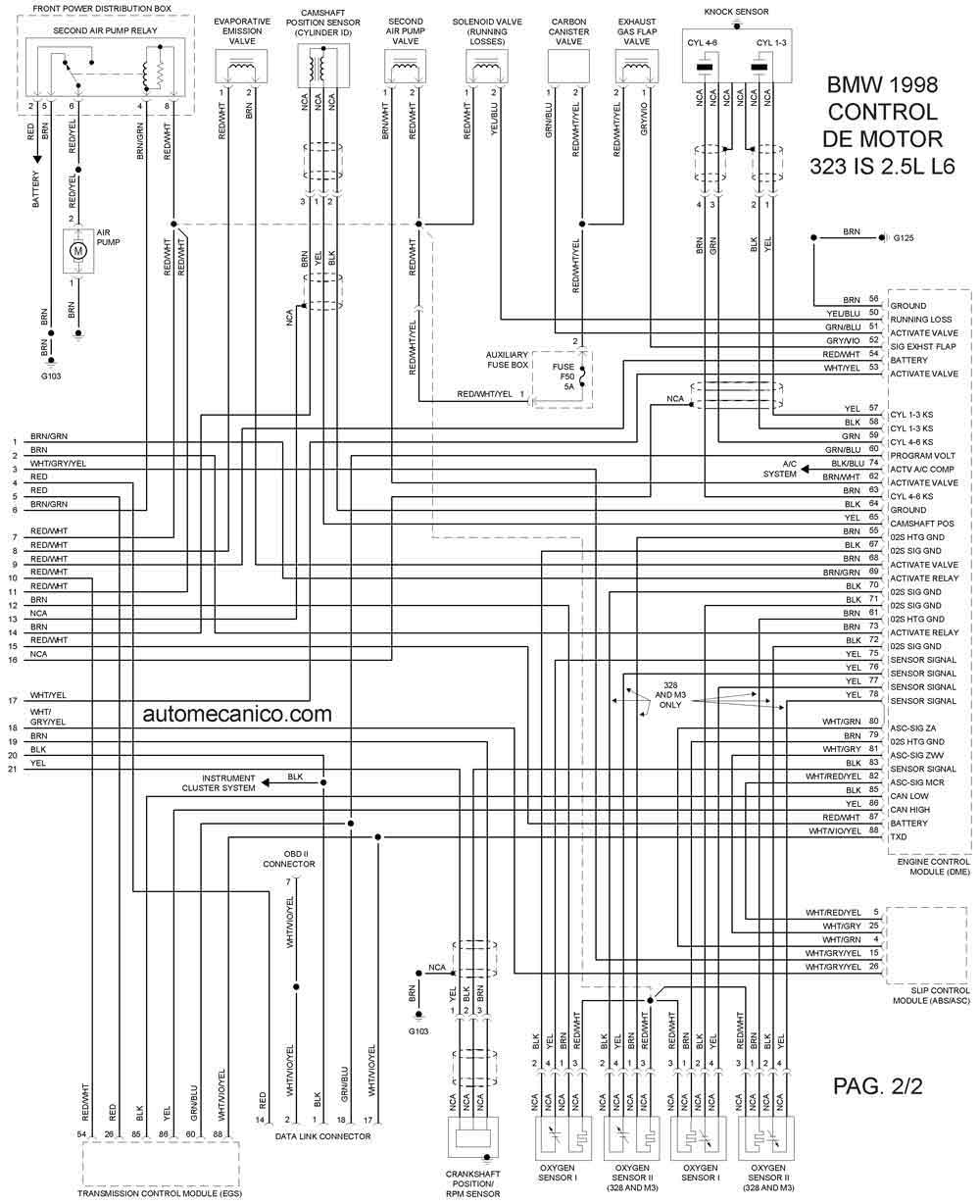

1998 323is 2.5L 6 CIL CONTROL DEL MOTOR 2/2
Año BMW 328i - 2.8L 6 cil 1998

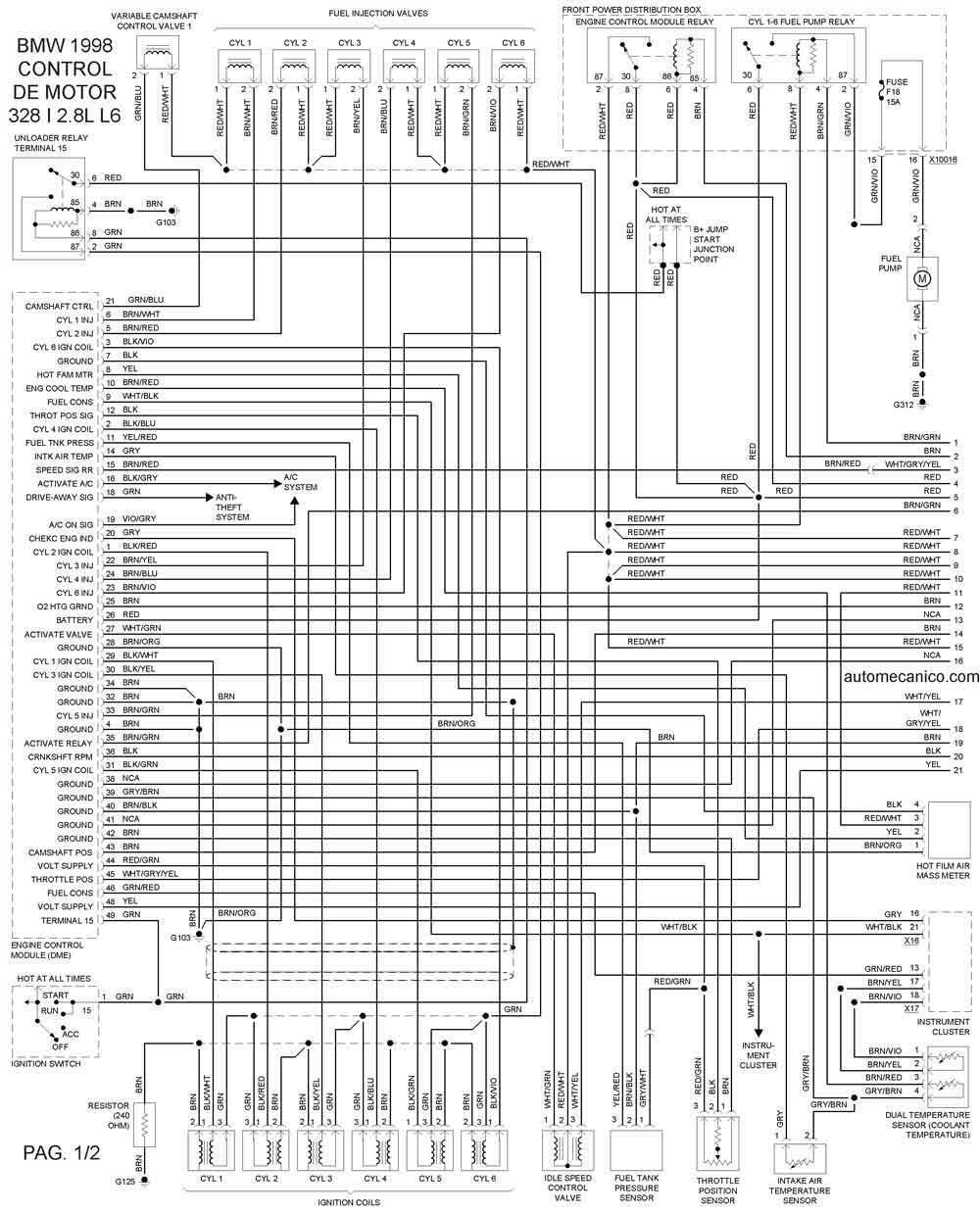

1998 328i 2.8L 6 CIL CONTROL DEL MOTOR 1/2

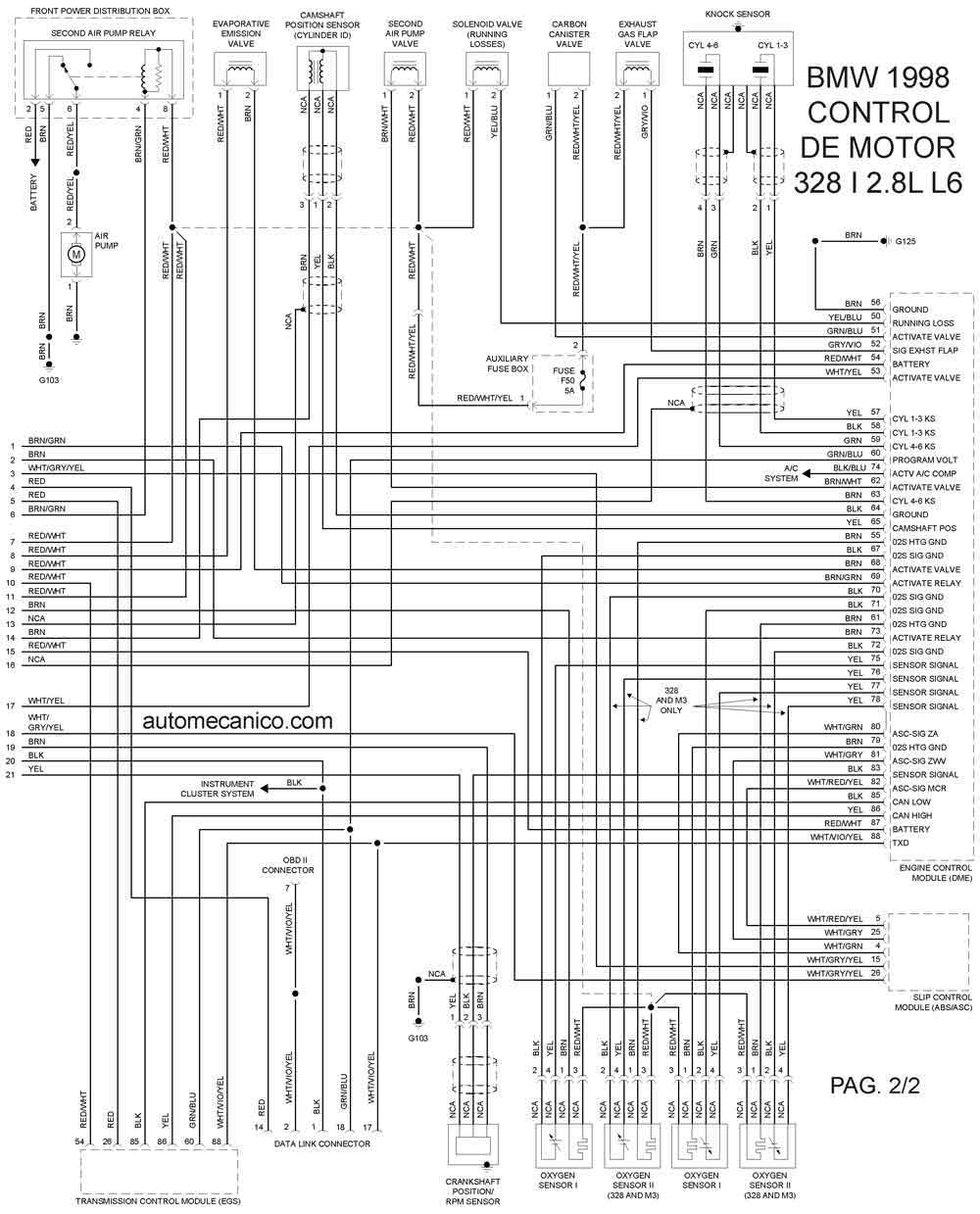

1998 328i 2.8L 6 CIL CONTROL DEL MOTOR 2/2
Año BMW 328ic - 2.8L 6 cil 1998

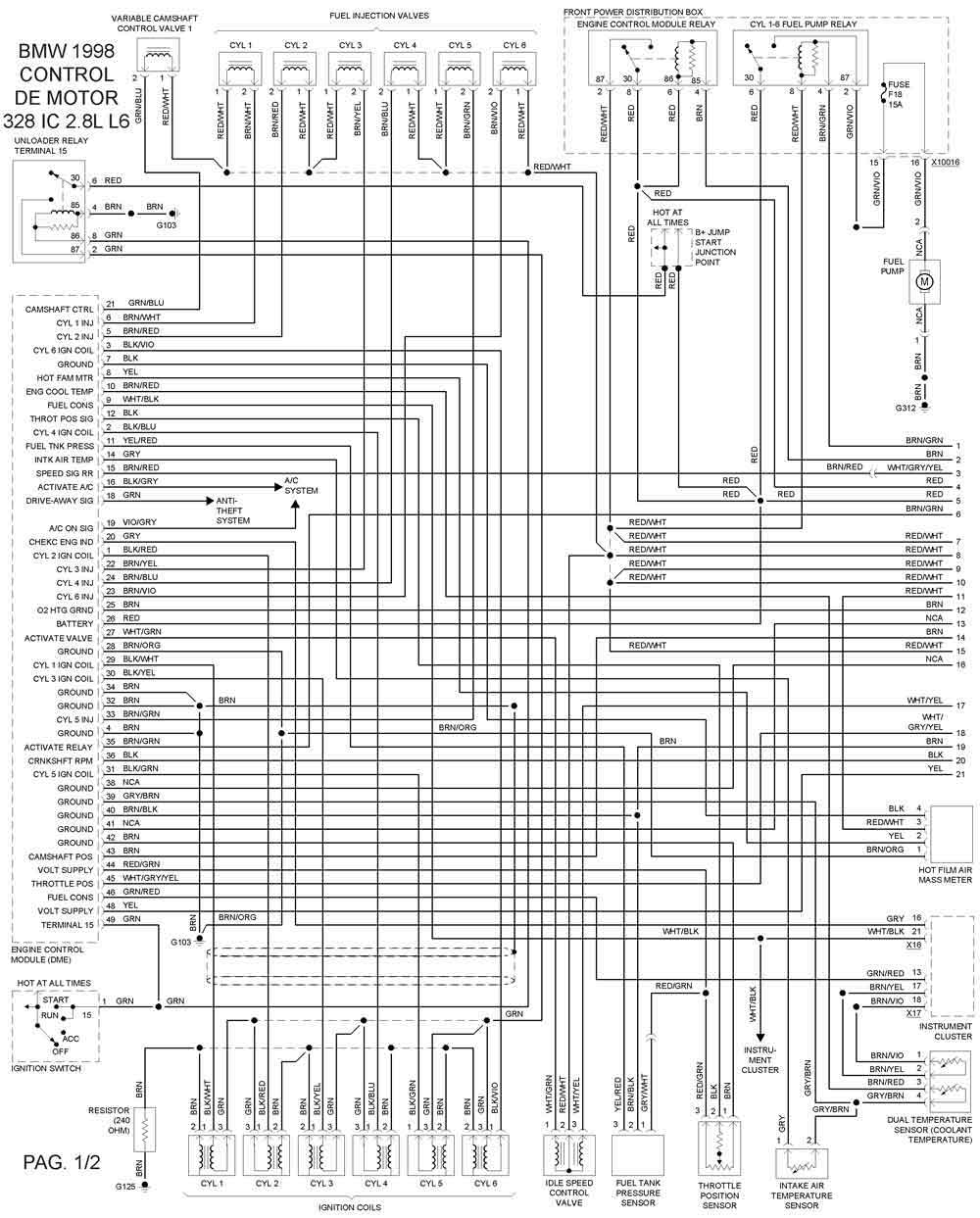

1998 328ic 2.8L 6 CIL CONTROL DEL MOTOR 1/2

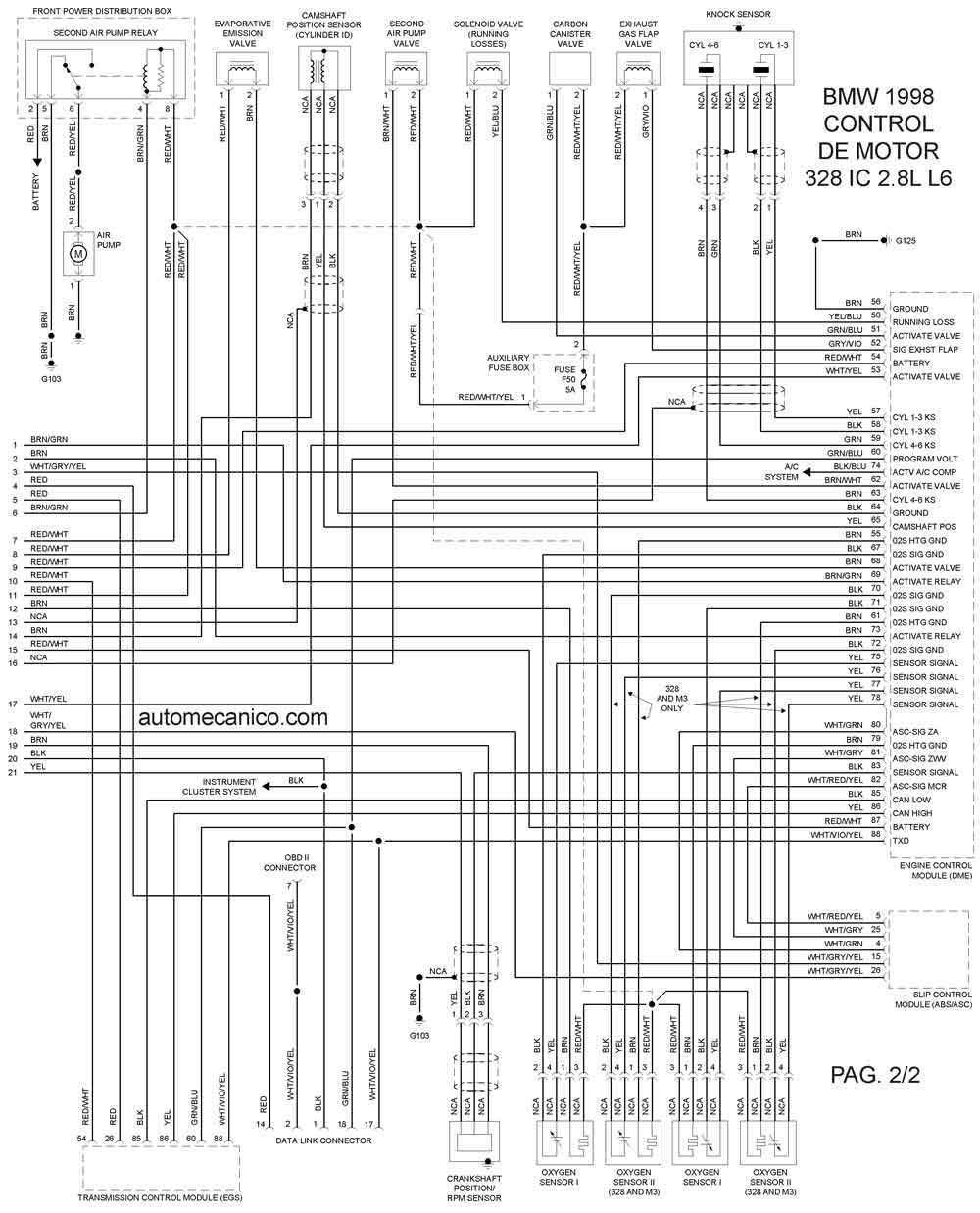

1998 328ic 2.8L 6 CIL CONTROL DEL MOTOR 2/2
Año BMW 328is - 2.8L 6 cil 1998

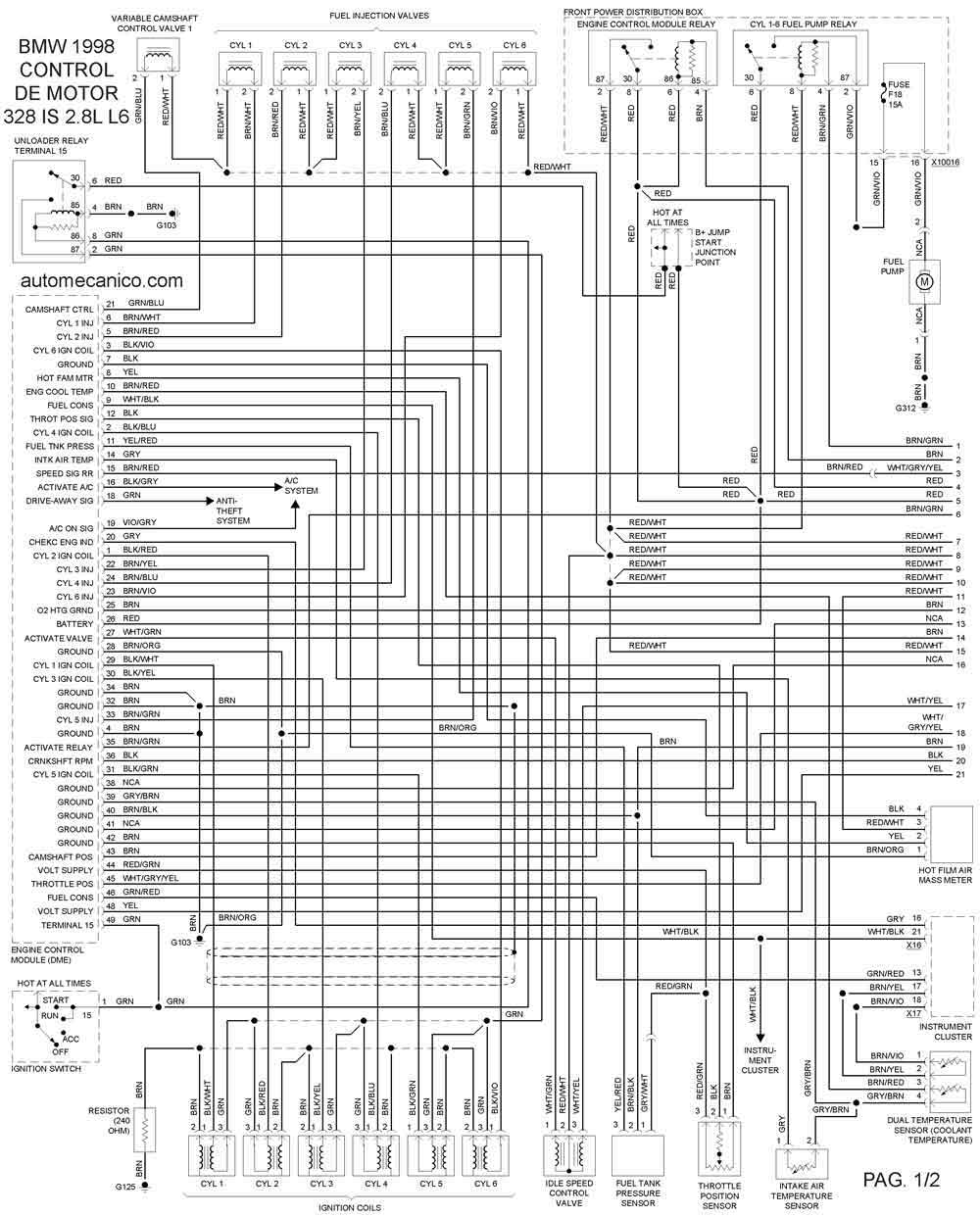

1998 328is 2.8L 6 CIL CONTROL DEL MOTOR 1/2
1998 328is 2.8L 6 CIL CONTROL DEL MOTOR 1/2
