| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BMW 1998 |
DIAGRAMAS - BMW: 528i, 540i, 740i, 740iL - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / BMW: 528i, 540i, 740i, 740iL - 1998 - |
| Año | BMW | 528i - 2.8L 6 cil 1998 |

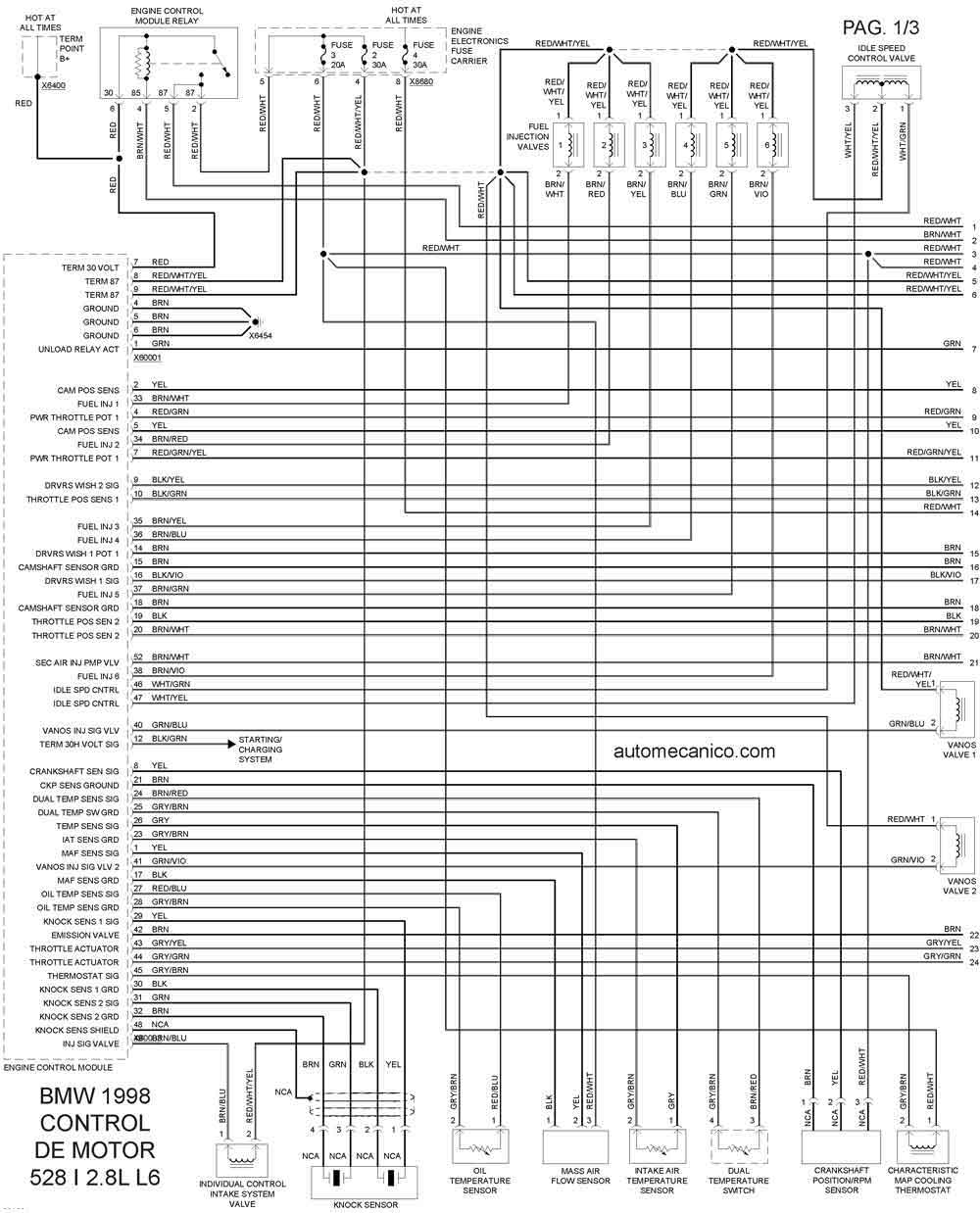

| 1998 | 528i 2.8L 6 CIL. | CONTROL DEL MOTOR 1/3 |

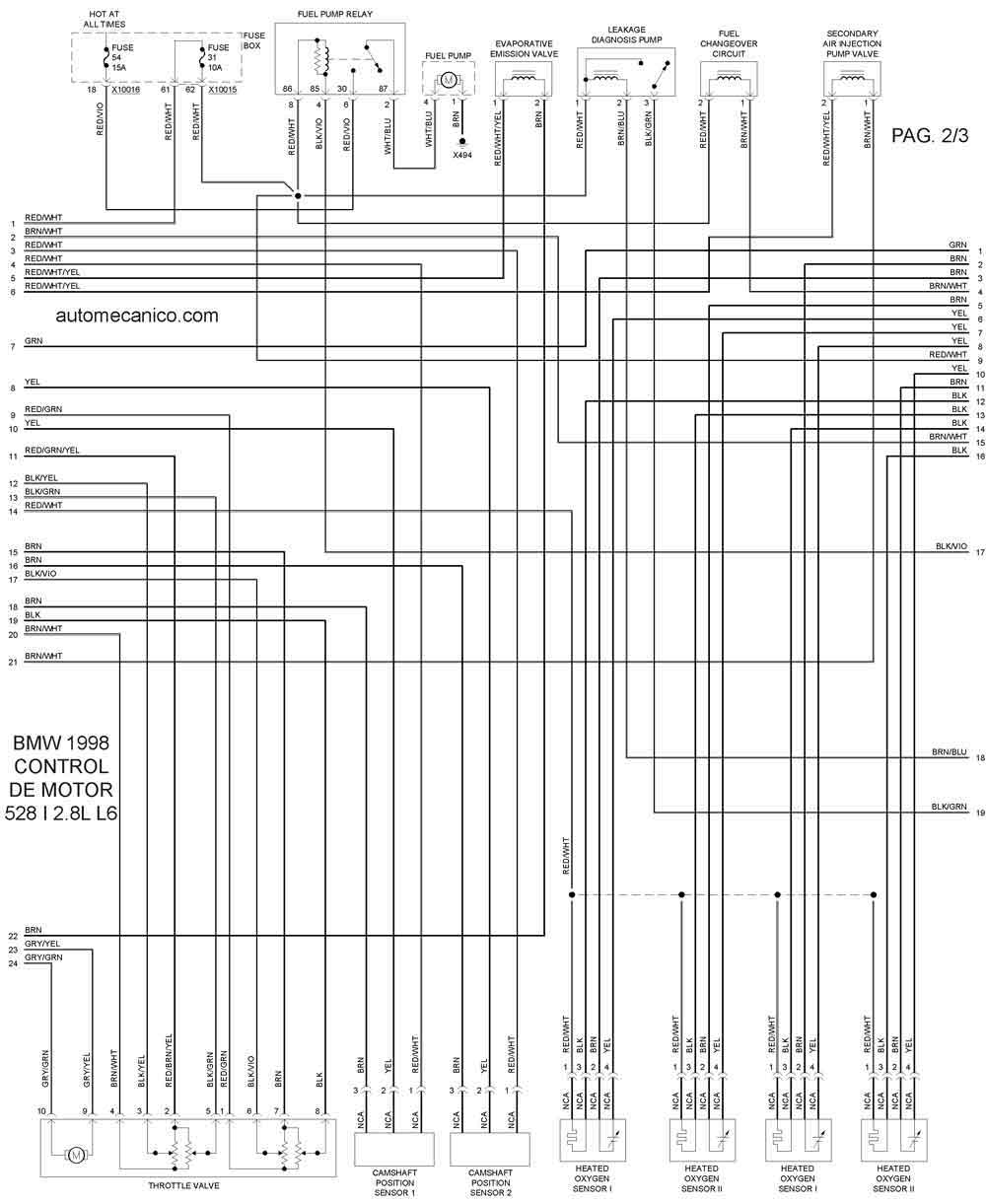

| 1998 | 528i 2.8L 6 CIL. | CONTROL DEL MOTOR 2/3 |

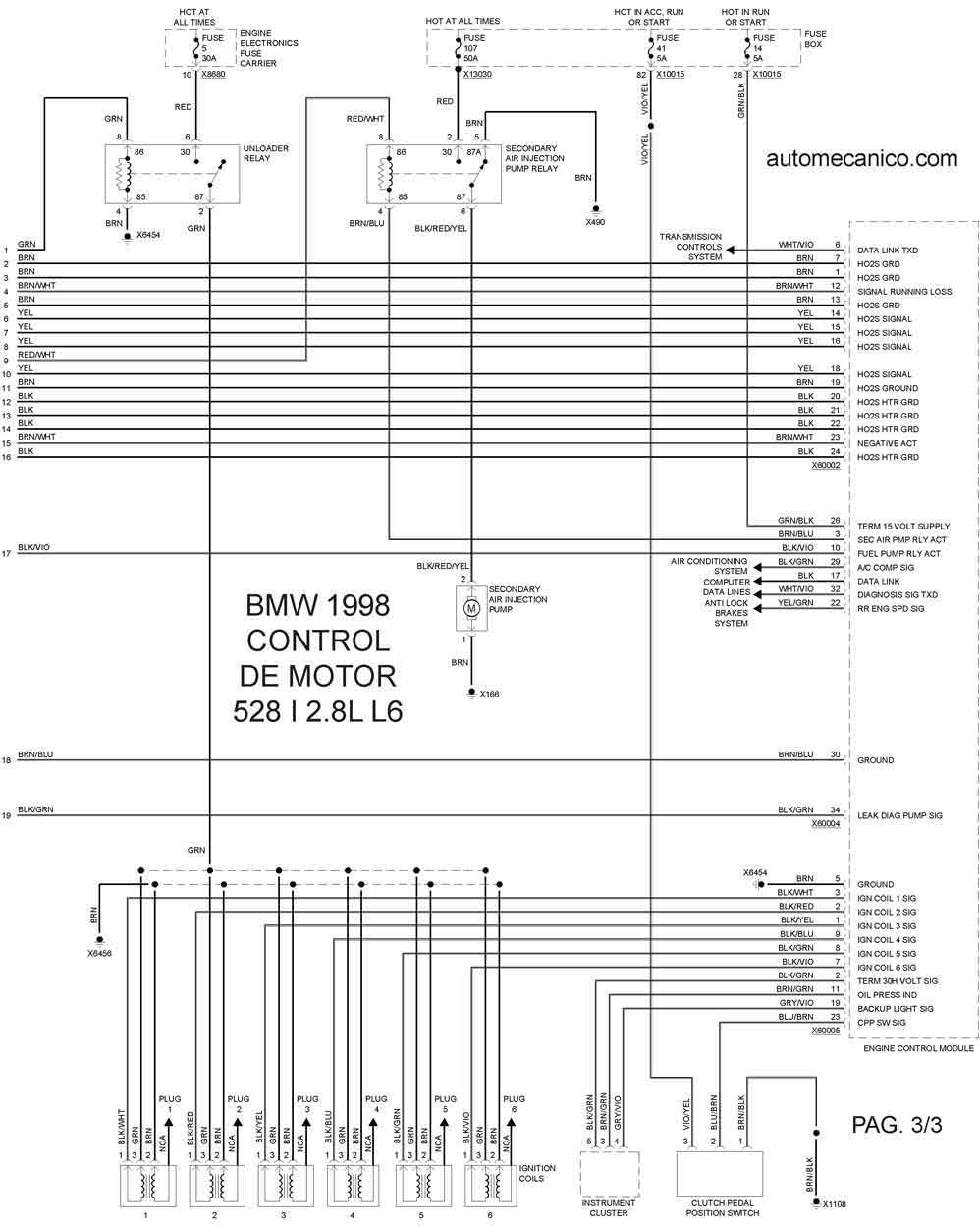

| 1998 | 528i 2.8L 6 CIL. | CONTROL DEL MOTOR 3/3 |
| Año | BMW | 540i - 4.4L V8 1998 |

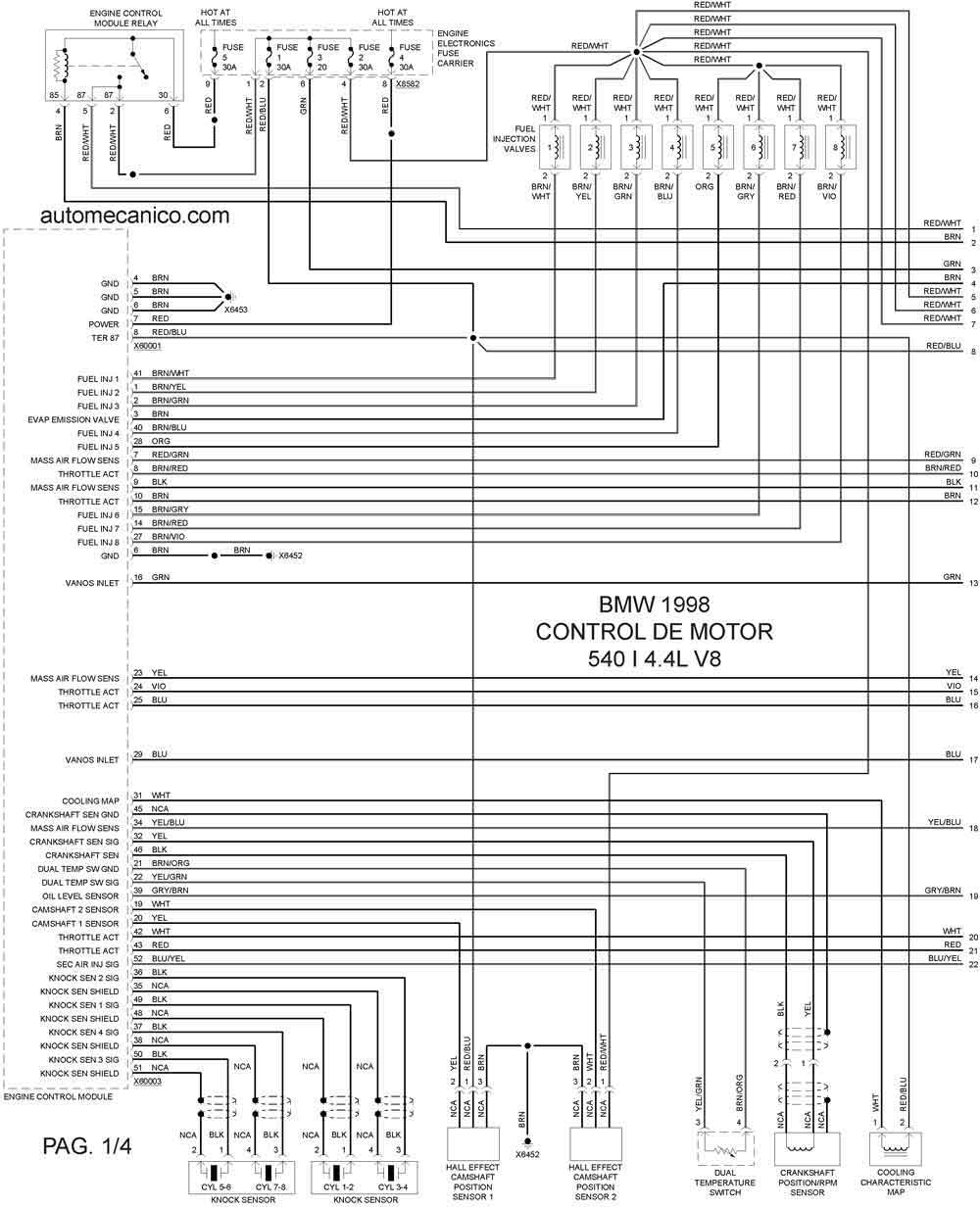

| 1998 | 540i 4.4L V8 | CONTROL DEL MOTOR 1/4 |

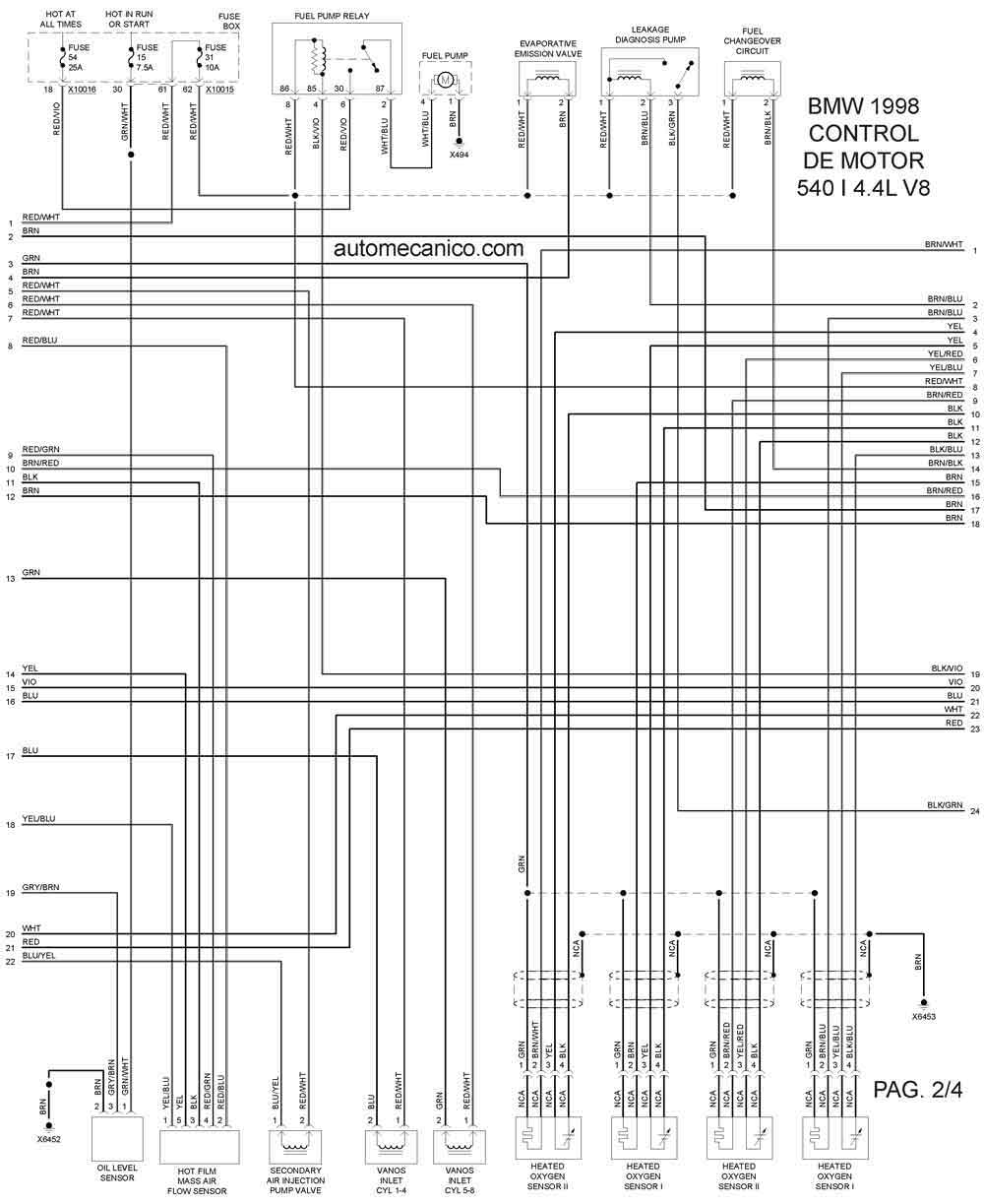

| 1998 | 540i 4.4L V8 | CONTROL DEL MOTOR 2/4 |
| 1998 | 540i 4.4L V8 | CONTROL DEL MOTOR 3/4 |

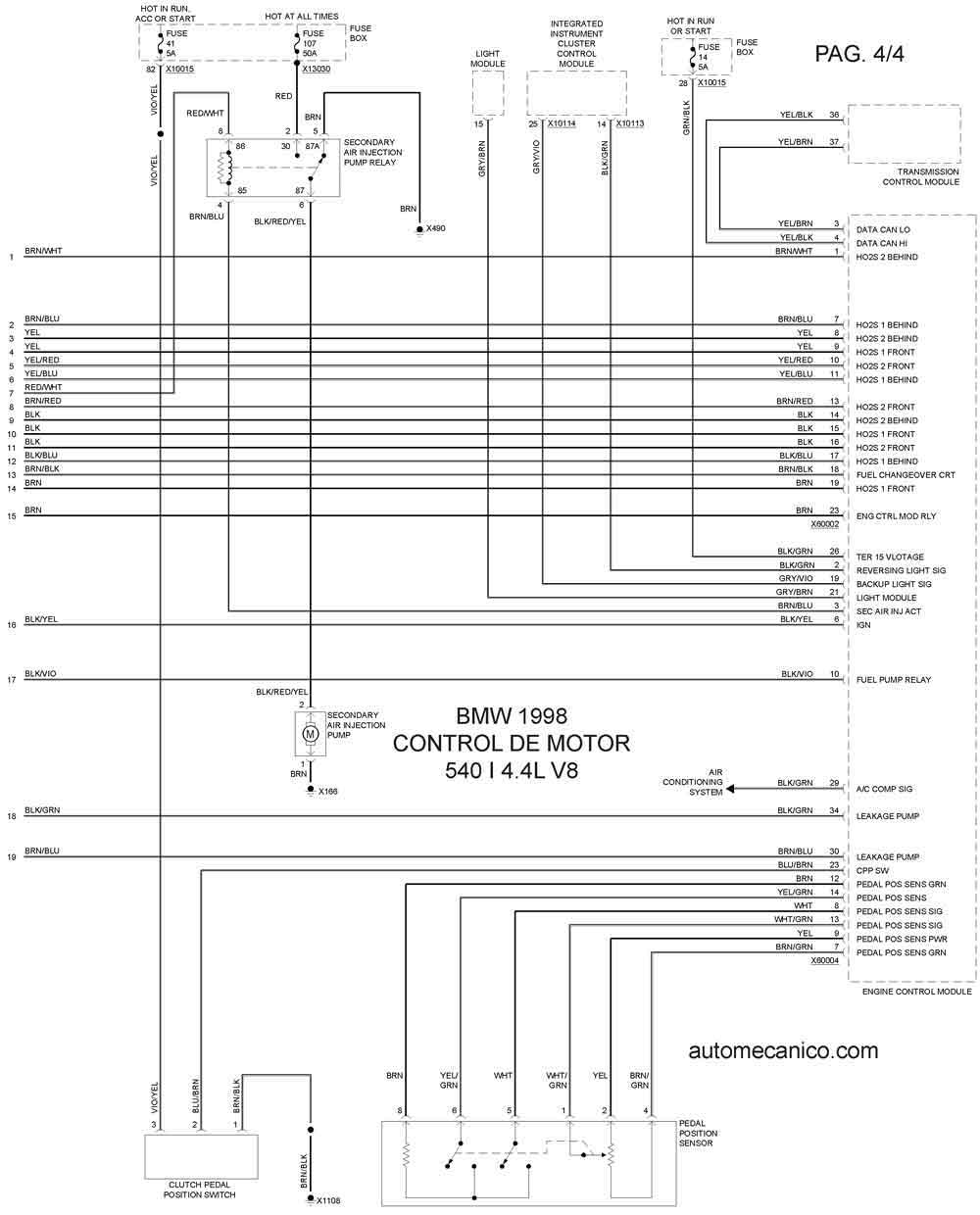

| 1998 | 540i 4.4L V8 | CONTROL DEL MOTOR 4/4 |
| Año | BMW | 740i - 4.4L V8 1998 |
| 1998 | 740i 4.4L V8 | CONTROL DEL MOTOR 1/3 |

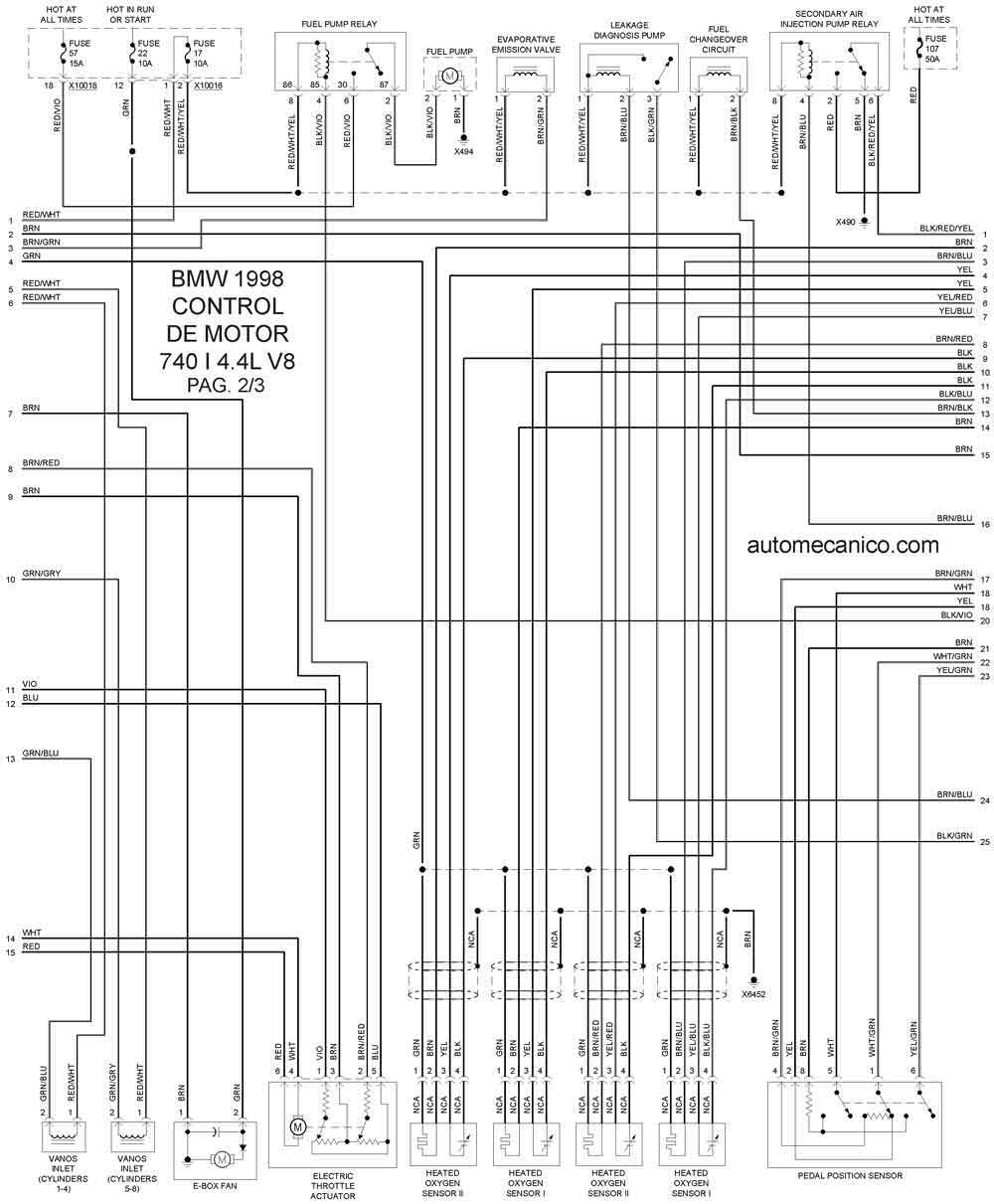

| 1998 | 740i 4.4L V8 | CONTROL DEL MOTOR 2/3 |

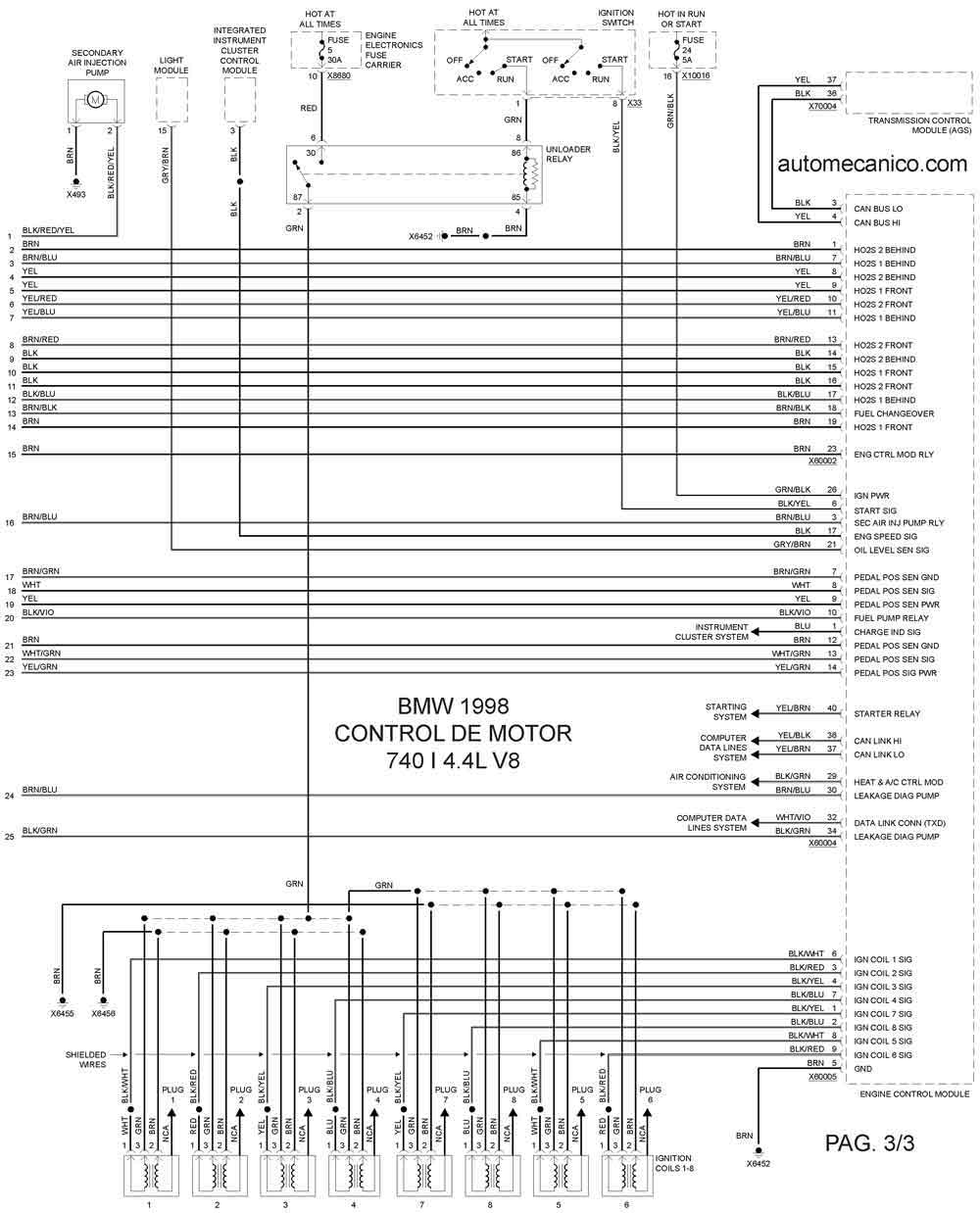

| 1998 | 740i 4.4L V8 | CONTROL DEL MOTOR 3/3 |
| Año | BMW | 740iL - 4.4L V8 1998 |

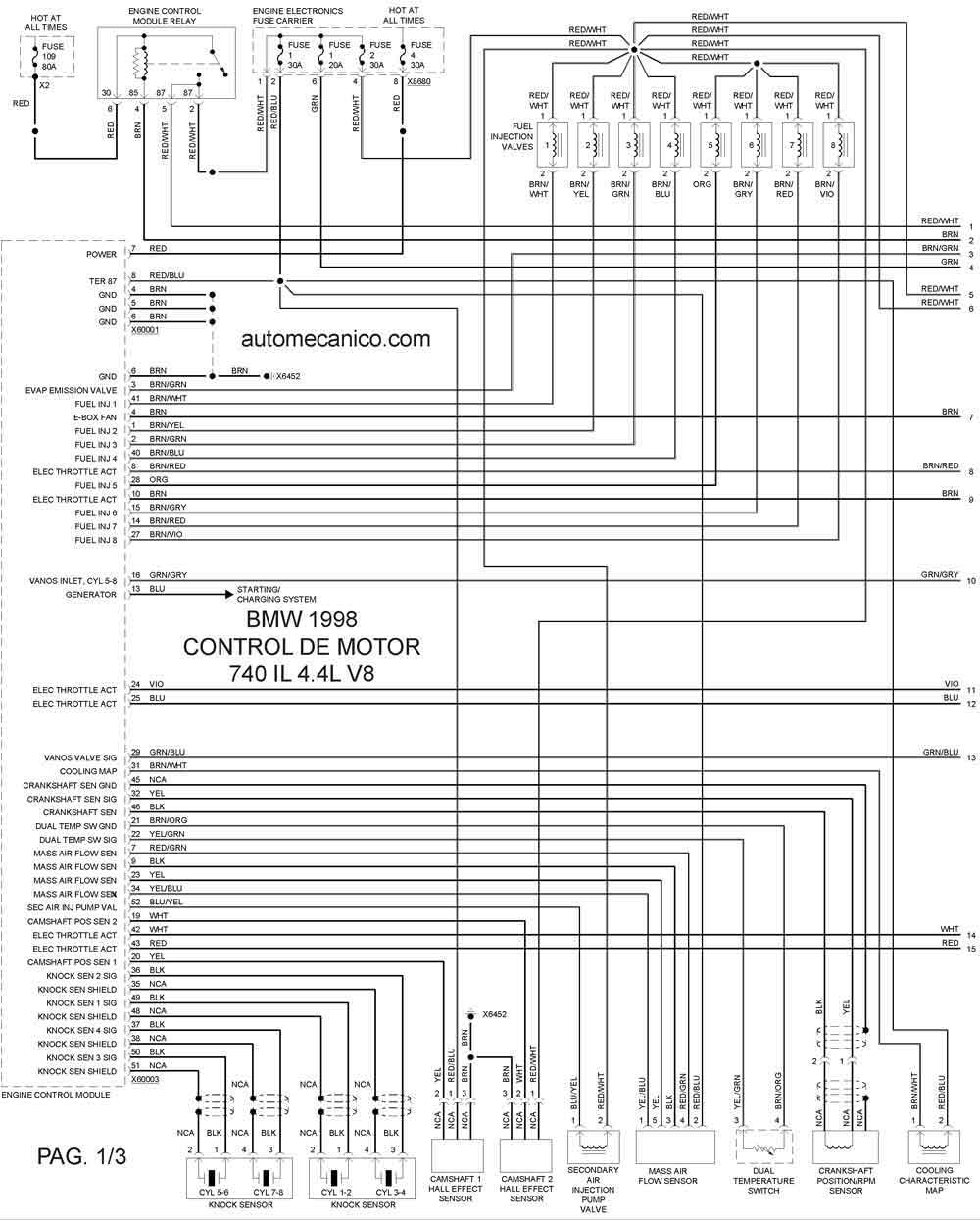

| 1998 | 740iL 4.4L V8 | CONTROL DEL MOTOR1/3 |

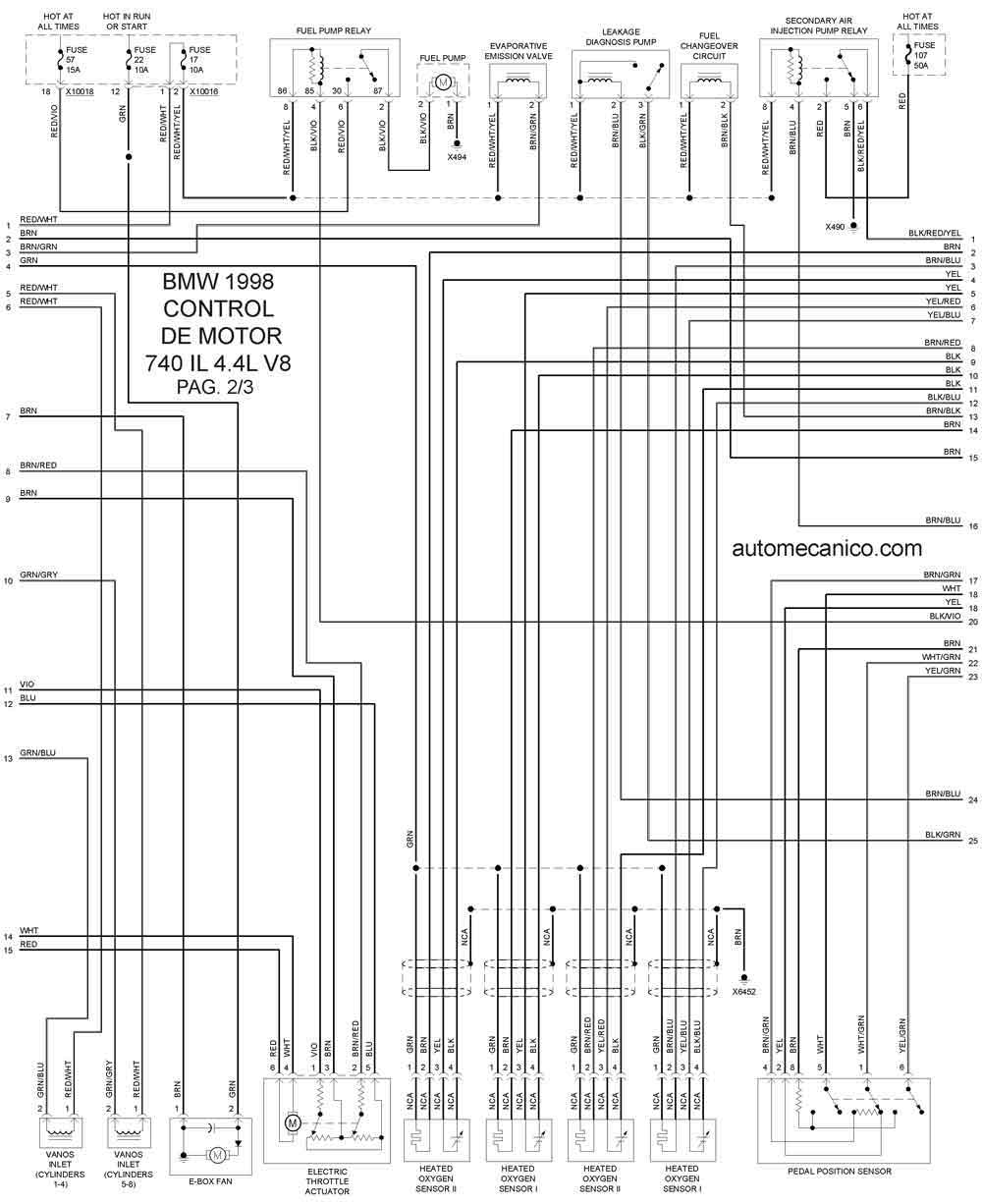

| 1998 | 740iL 4.4L V8 | CONTROL DEL MOTOR2/3 |
| 1998 | 740iL 4.4L V8 | CONTROL DEL MOTOR3/3 |
