Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
AŃO GMC

  CANYON 2.8L L4  [4 CIL] 2005

2005 CANYON 2.8L L4  4 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5

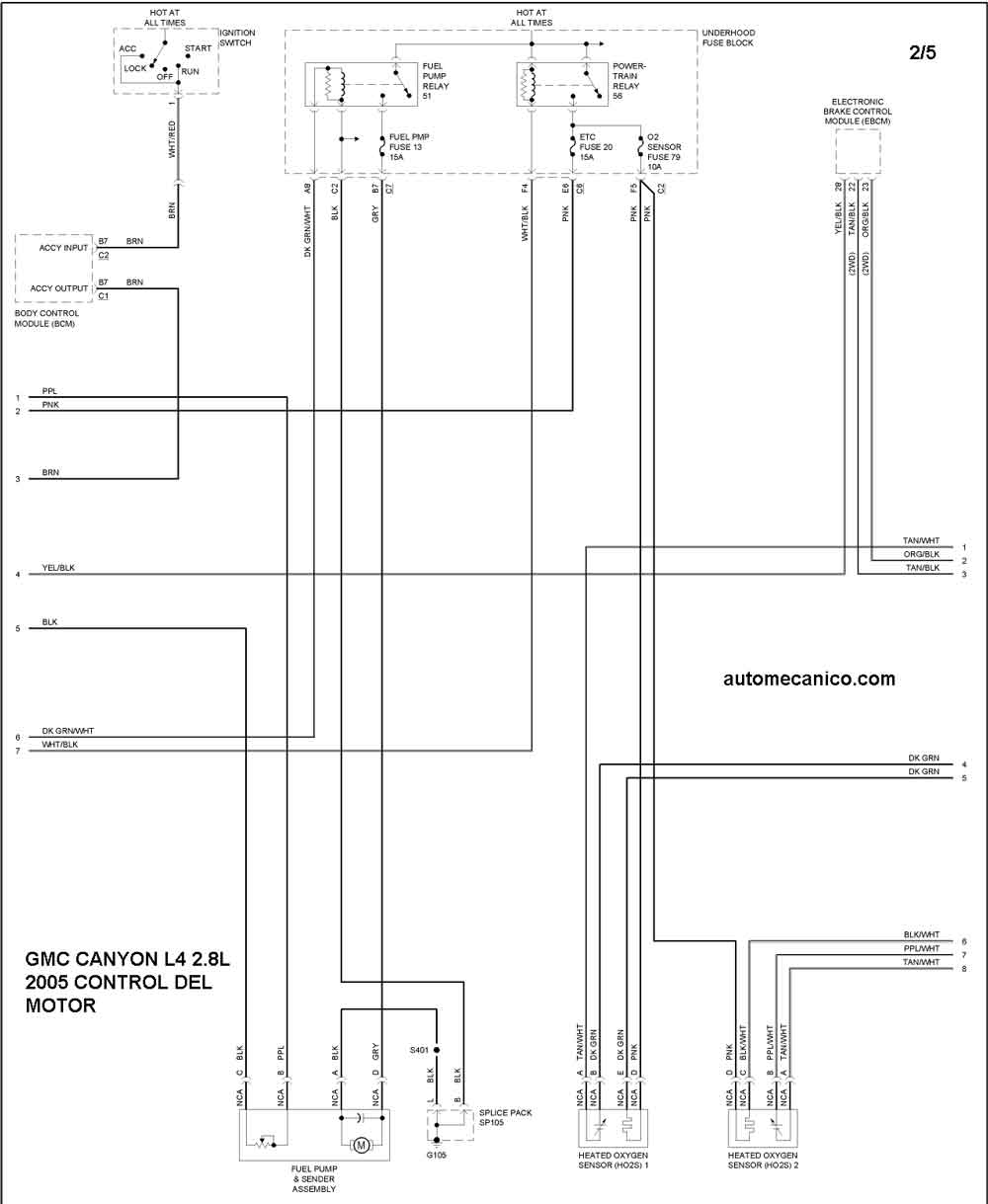

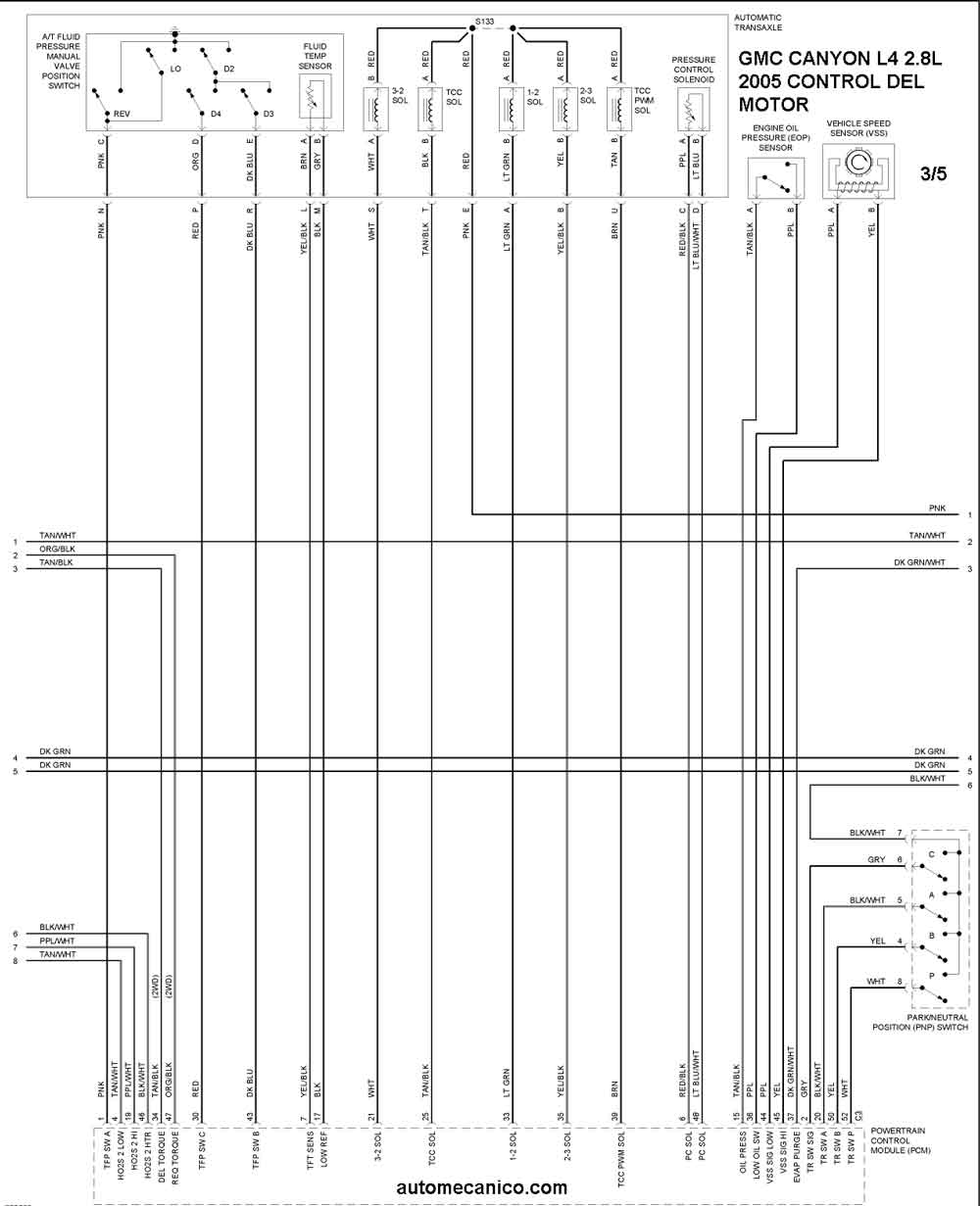

2005 CANYON 2.8L L4  4 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5
2005 CANYON 2.8L L4  4 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5

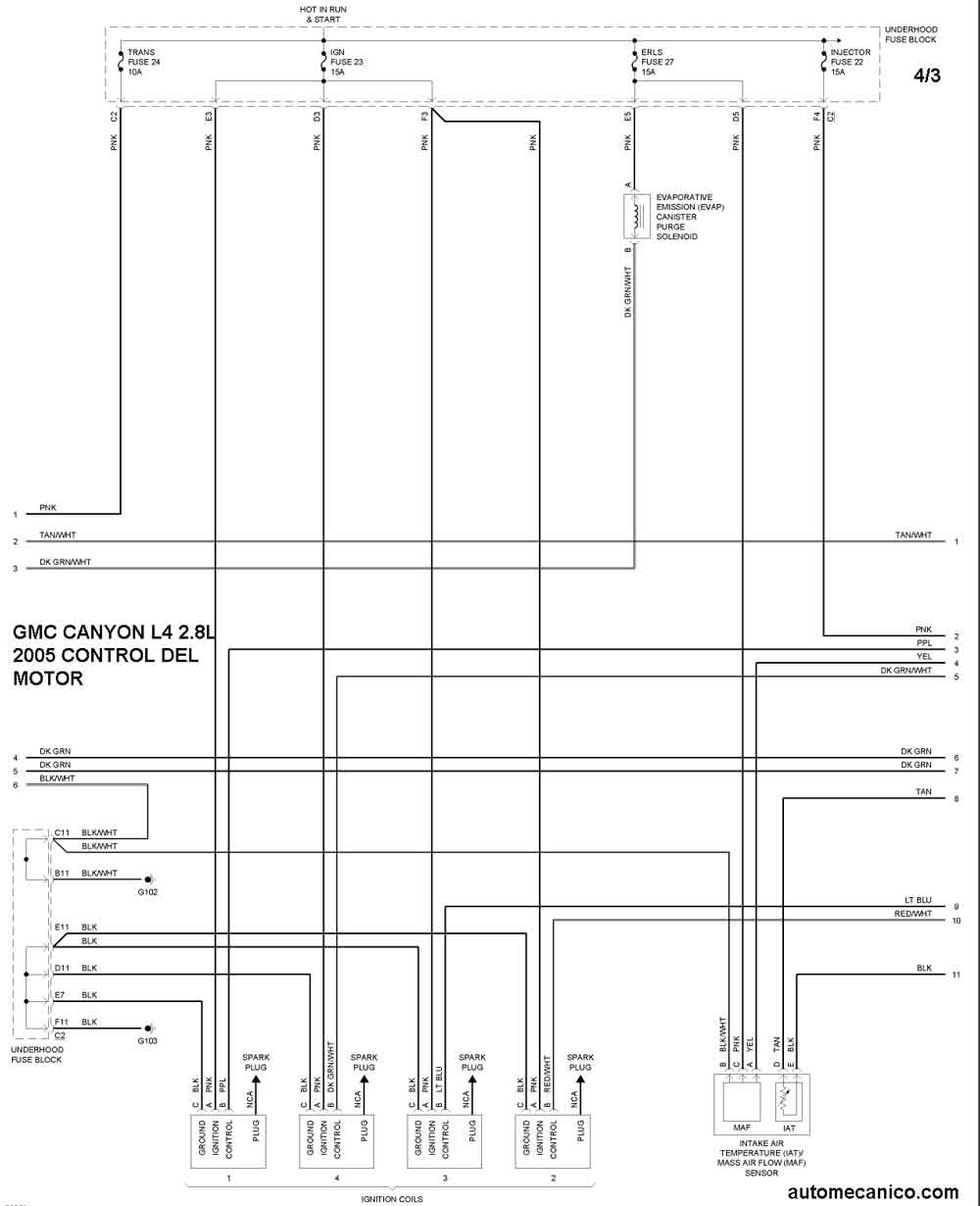

2005 CANYON 2.8L L4  4 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5
2005 CANYON 2.8L L4  4 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  CANYON 3.5L L5  [5 CIL] 2005

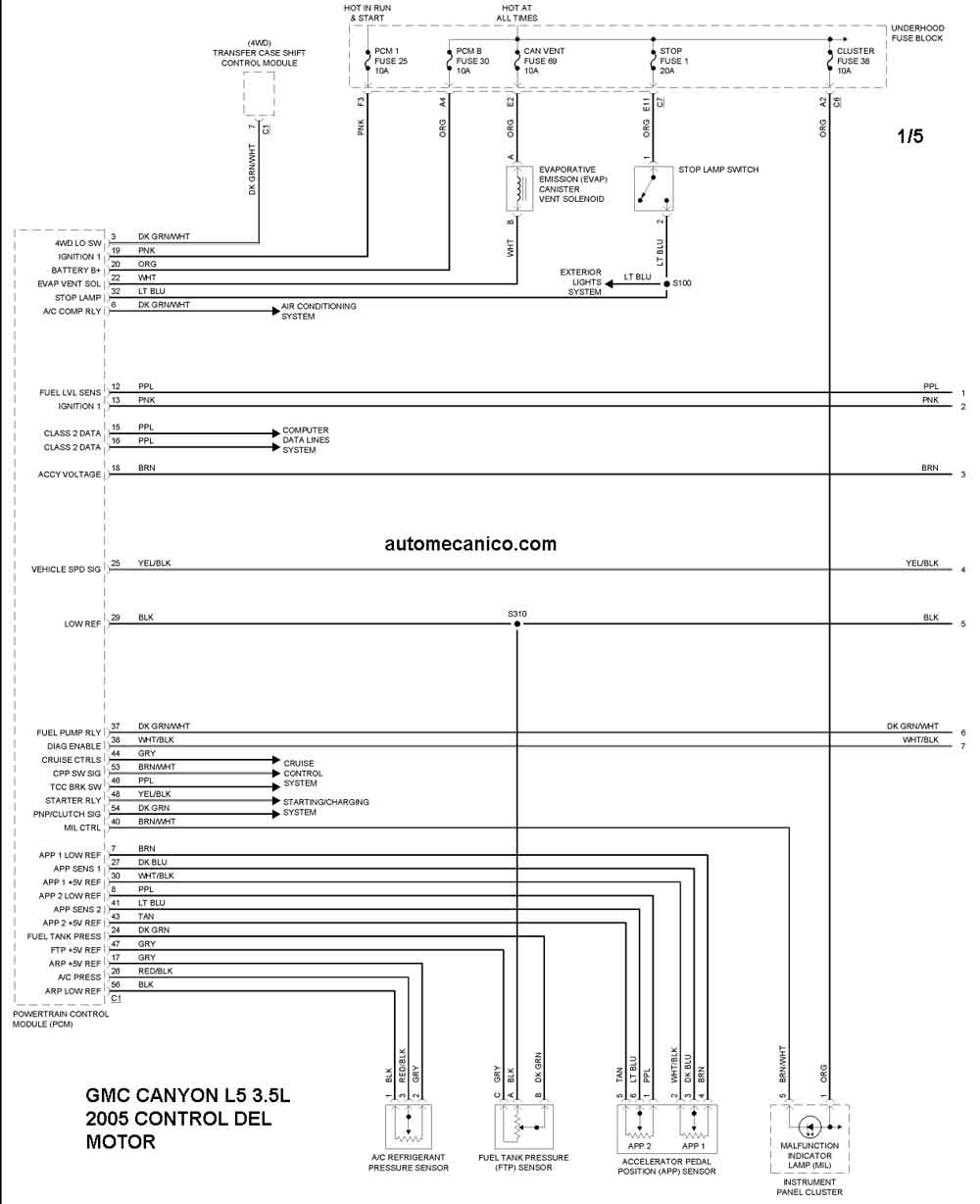

2005 CANYON 3.5L L5  5 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5

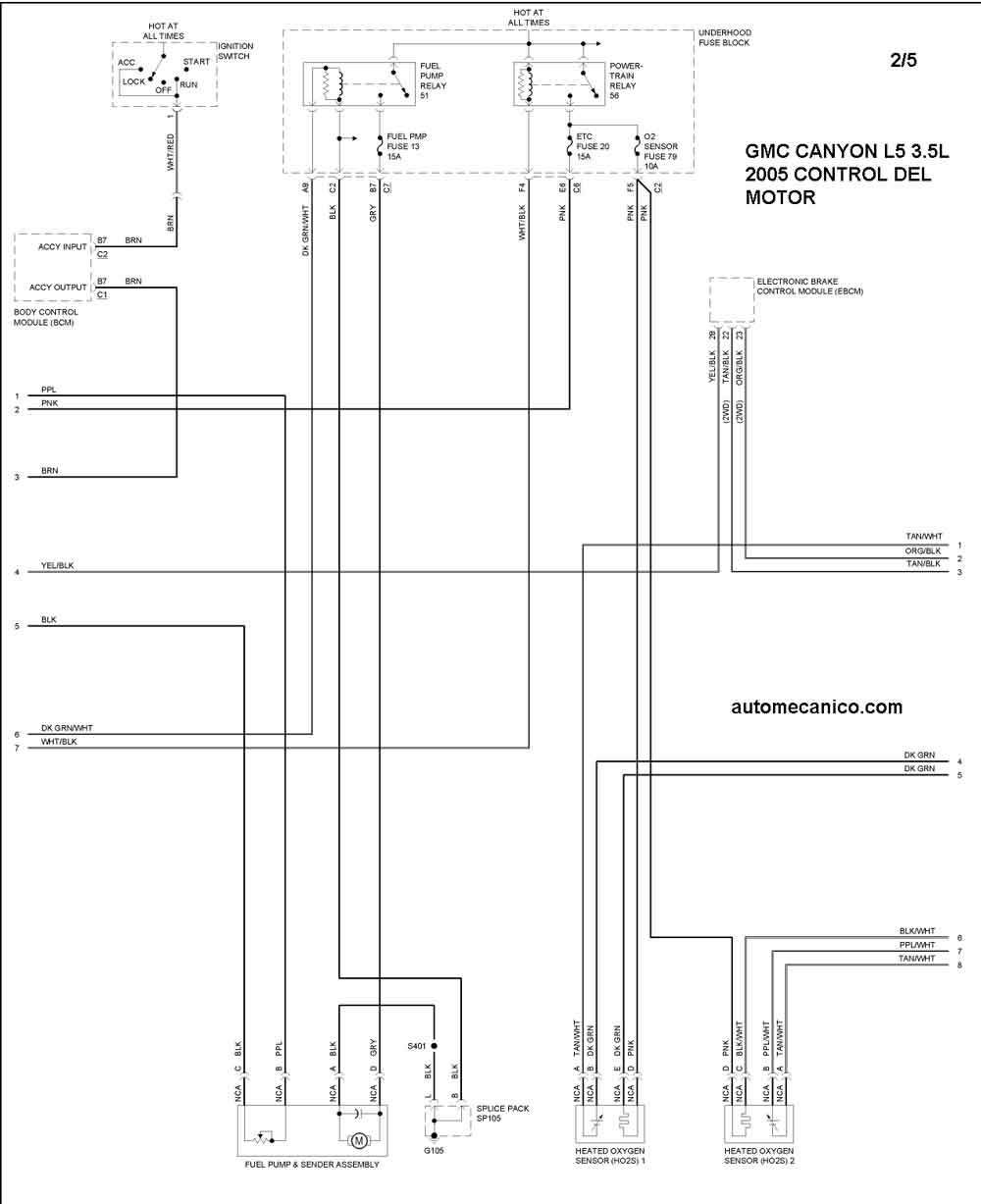

2005 CANYON 3.5L L5  5 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5

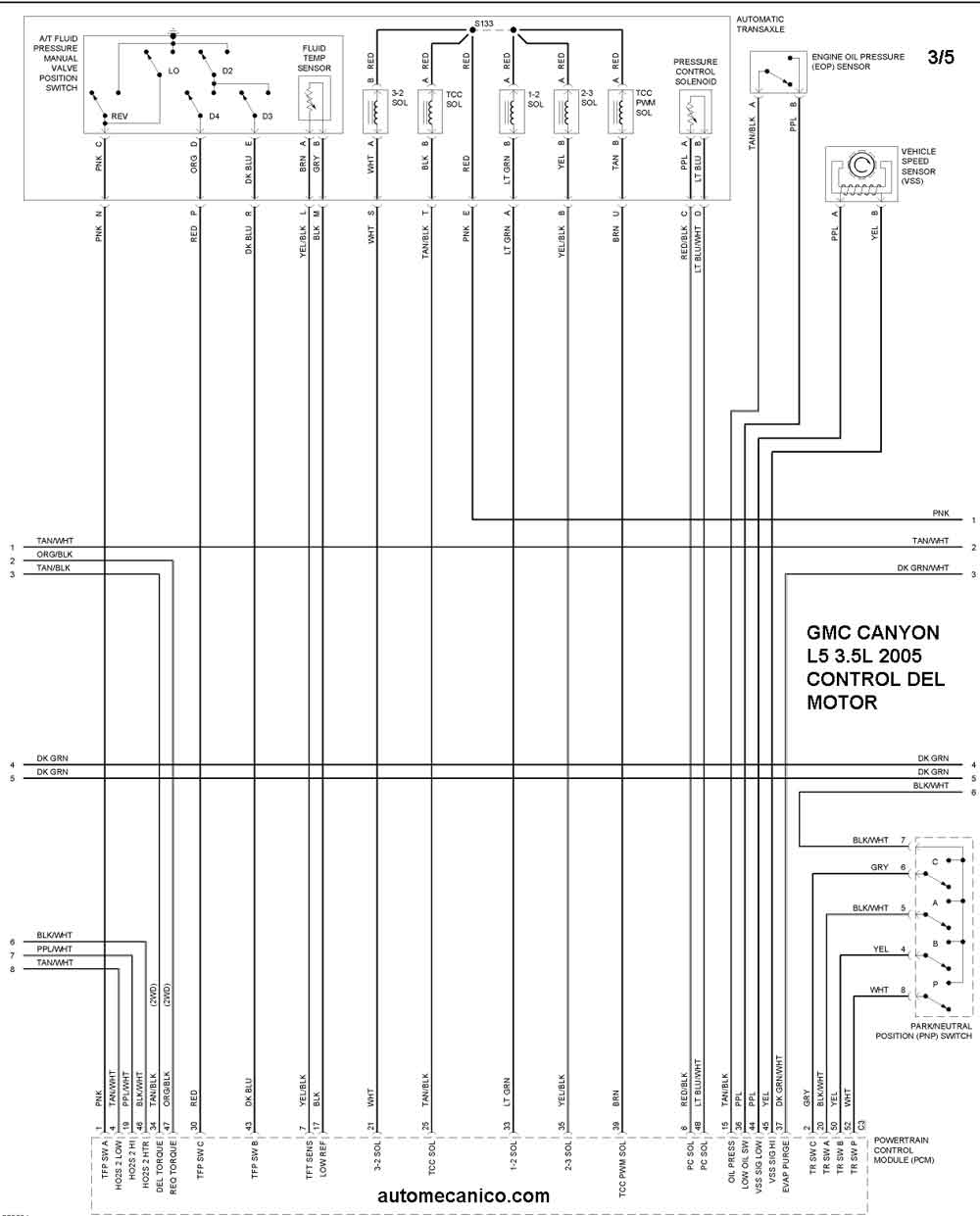

2005 CANYON 3.5L L5  5 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5

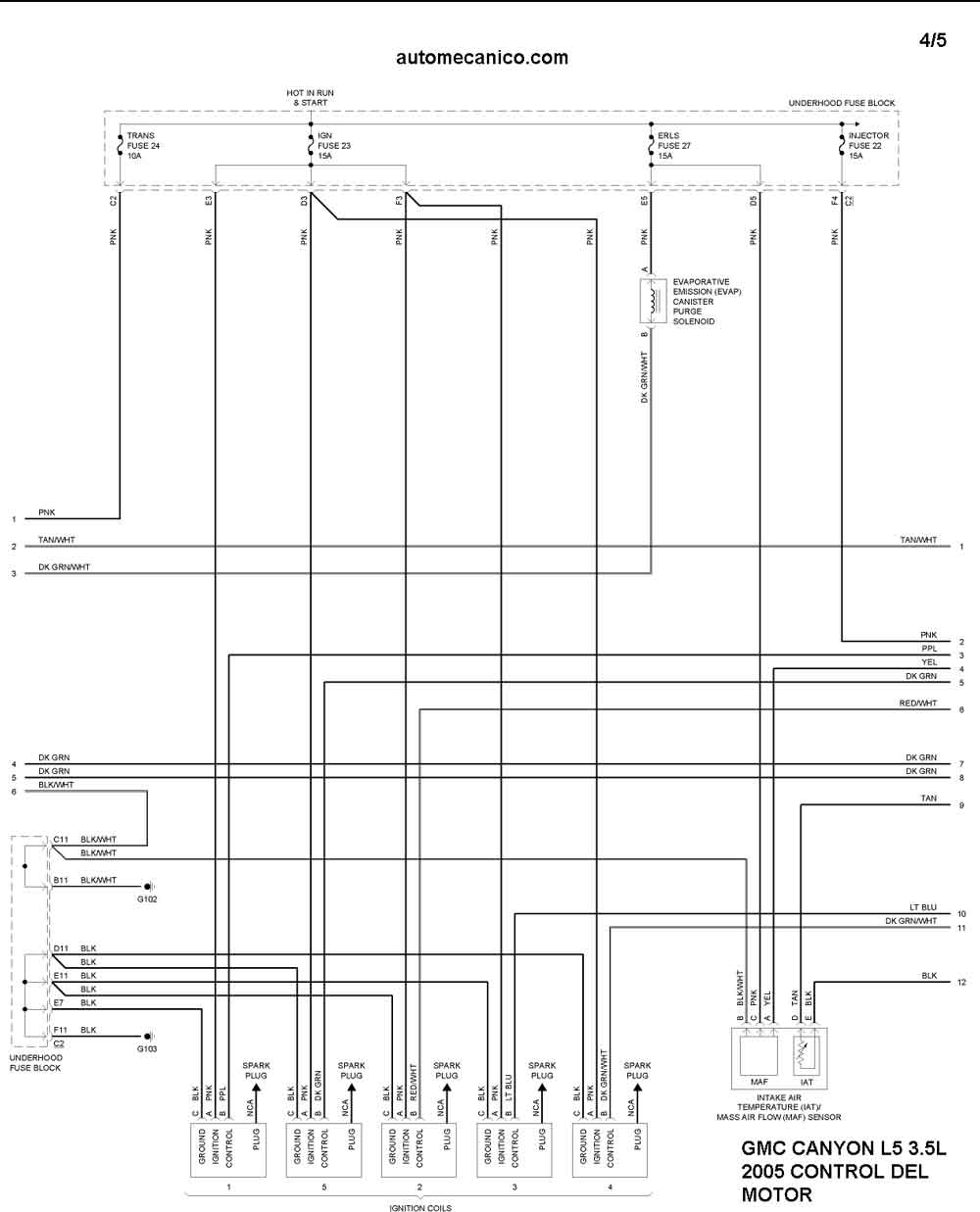

2005 CANYON 3.5L L5  5 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5

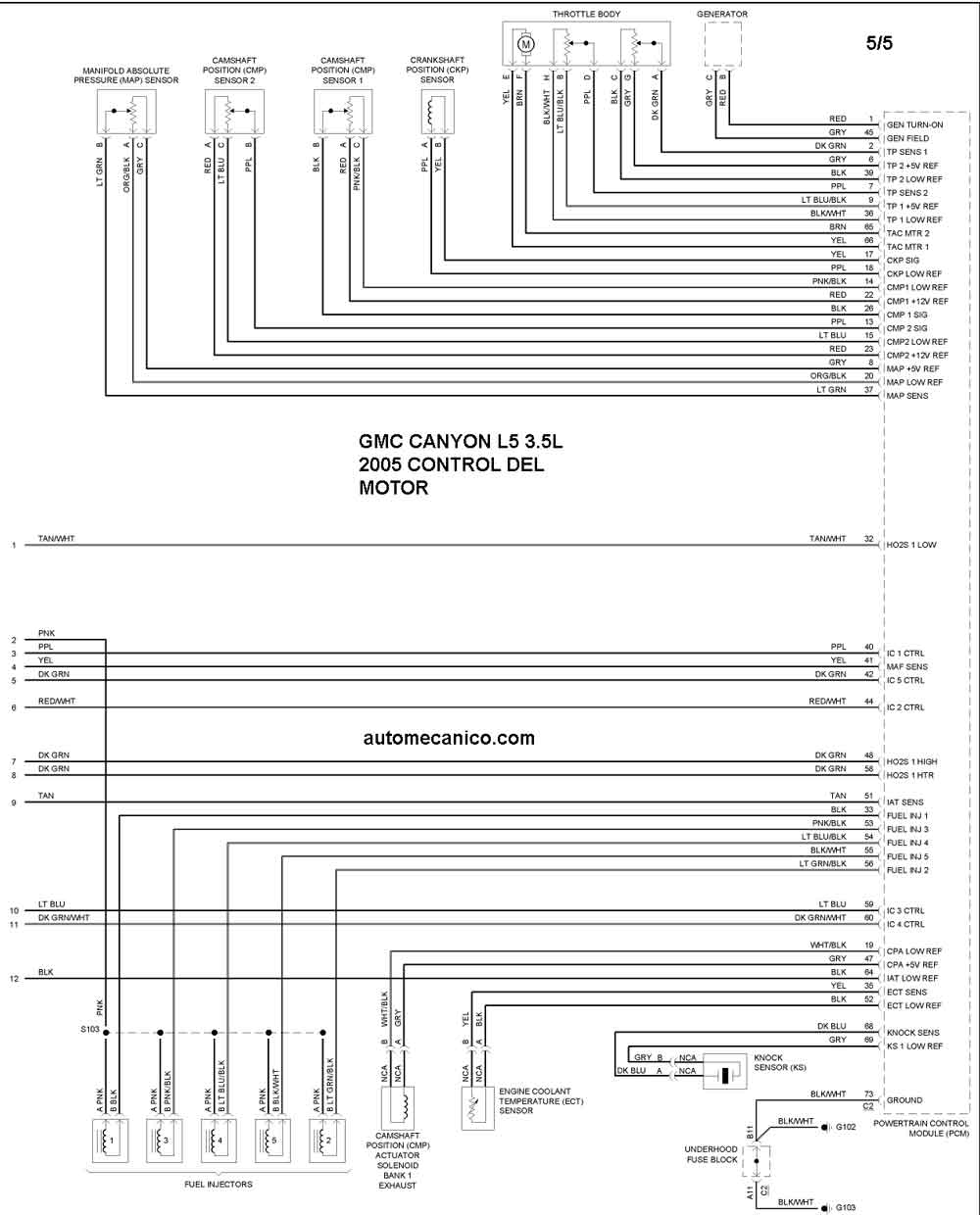

2005 CANYON 3.5L L5  5 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  ENVOY 4.2L L6  [6 CIL] 2005

2005 ENVOY 4.2L L6  6 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5

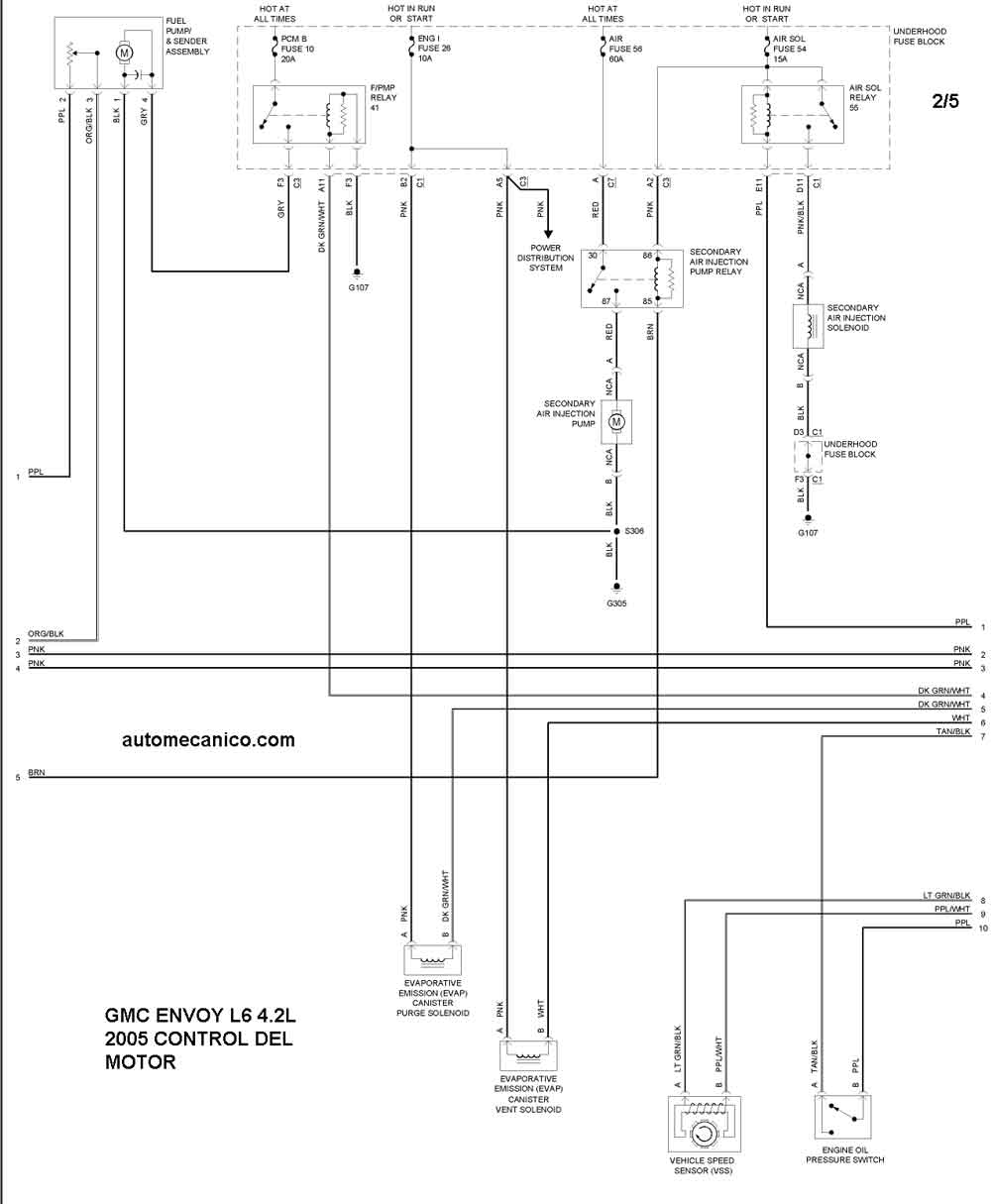

2005 ENVOY 4.2L L6  6 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5
2005 ENVOY 4.2L L6  6 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5

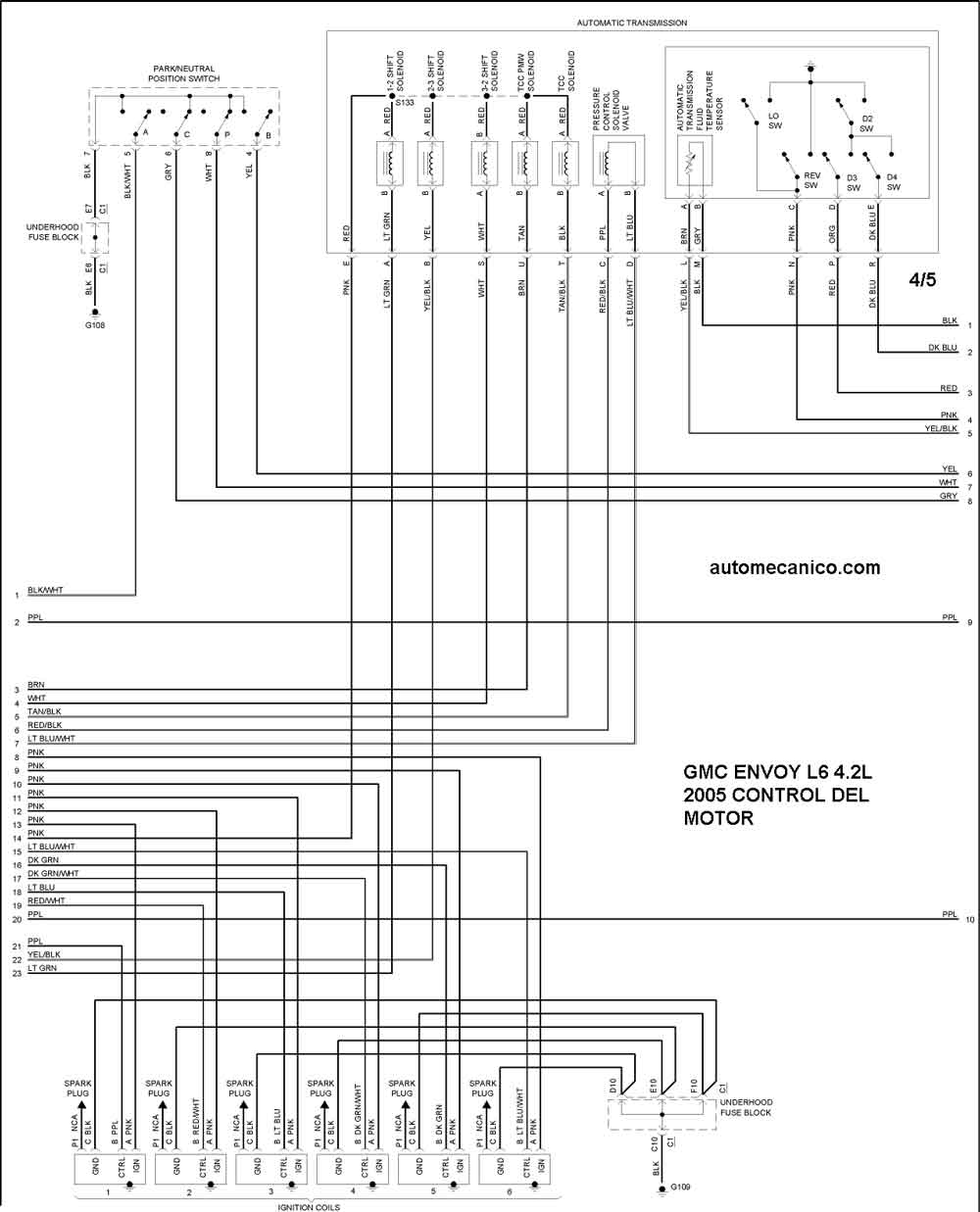

2005 ENVOY 4.2L L6  6 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5

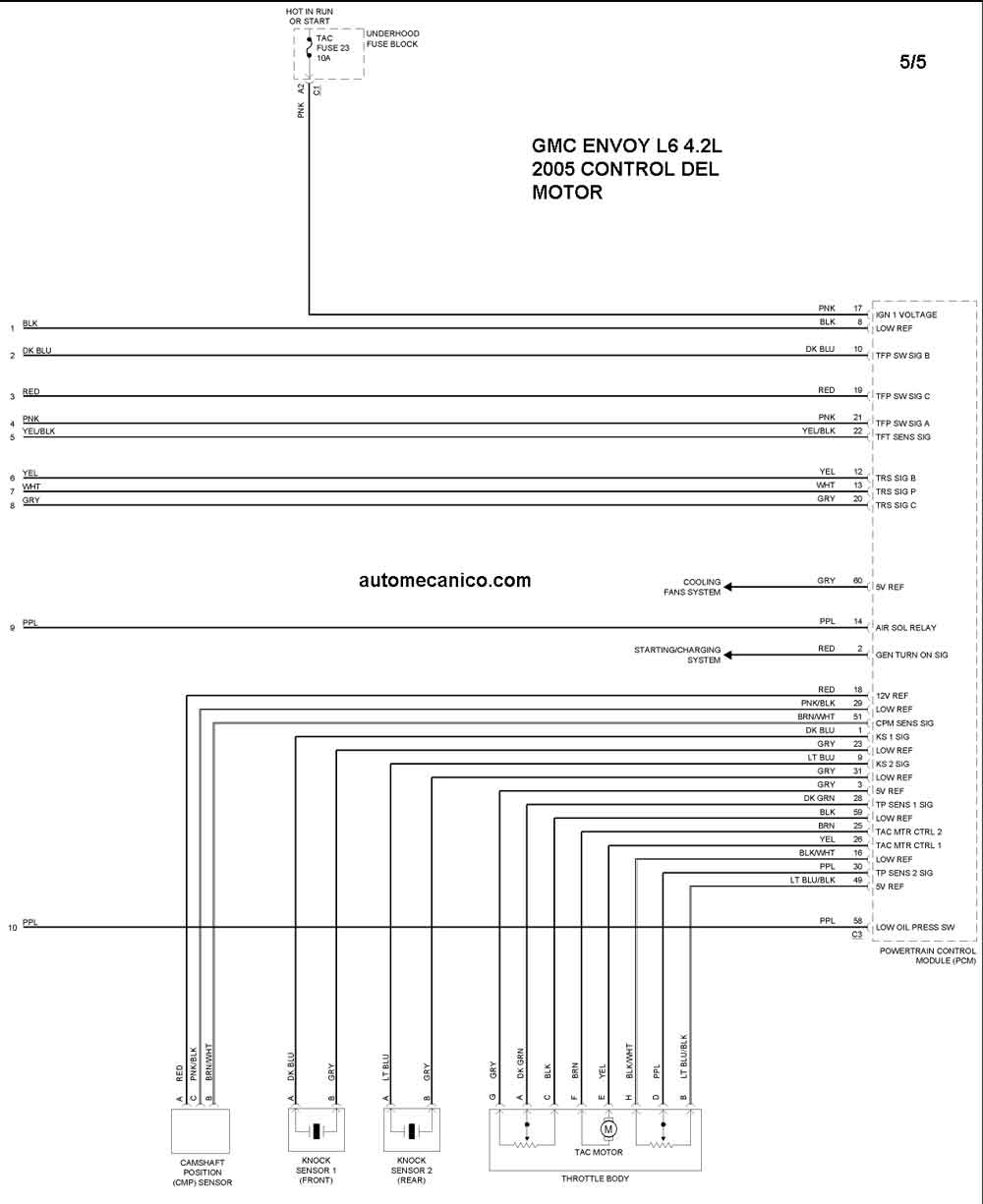

2005 ENVOY 4.2L L6  6 CIL. DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  ENVOY 5.3L V8  2005

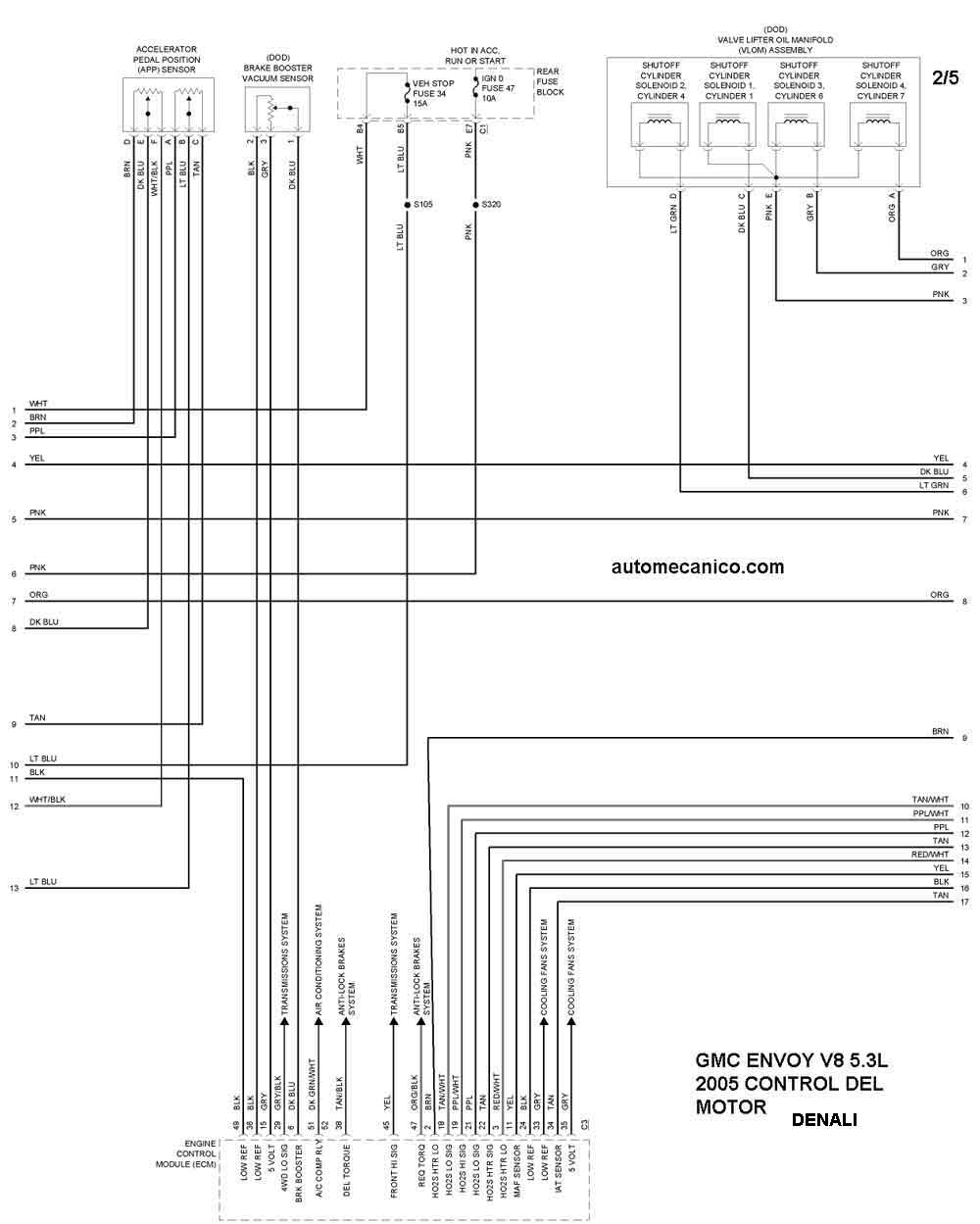

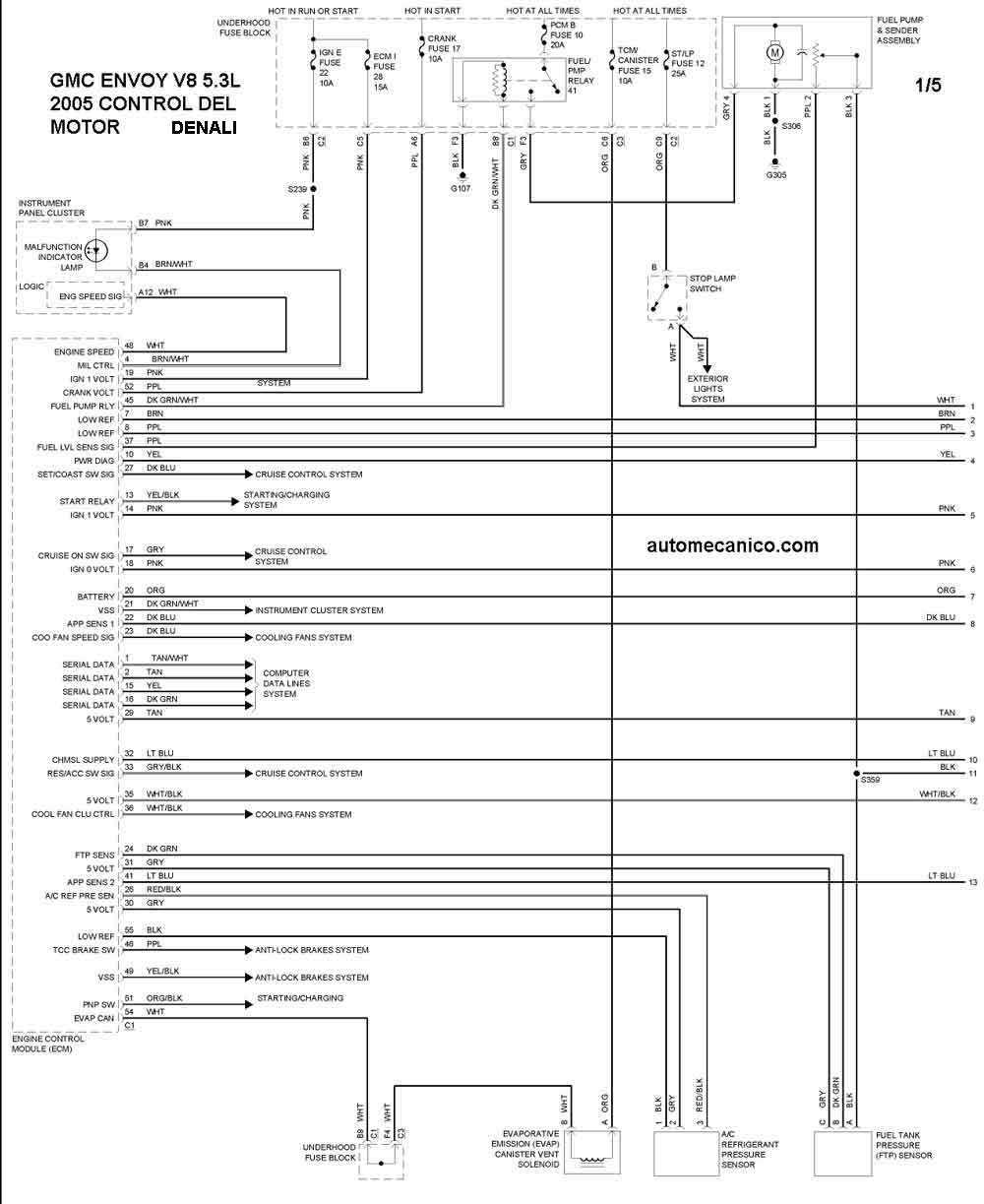

2005 ENVOY 5.3L V8  DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5
2005 ENVOY 5.3L V8  DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5

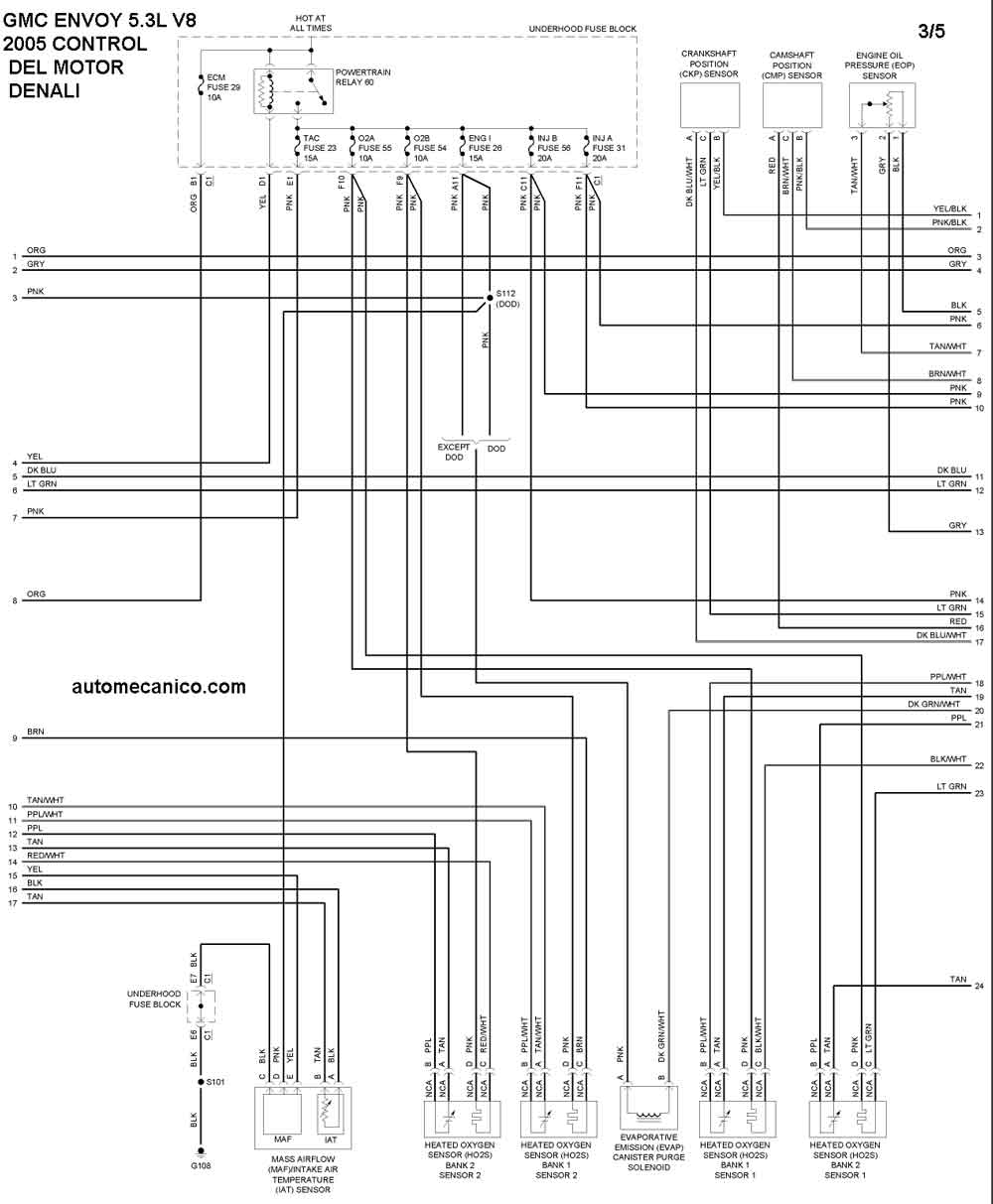

2005 ENVOY 5.3L V8  DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5
2005 ENVOY 5.3L V8  DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5

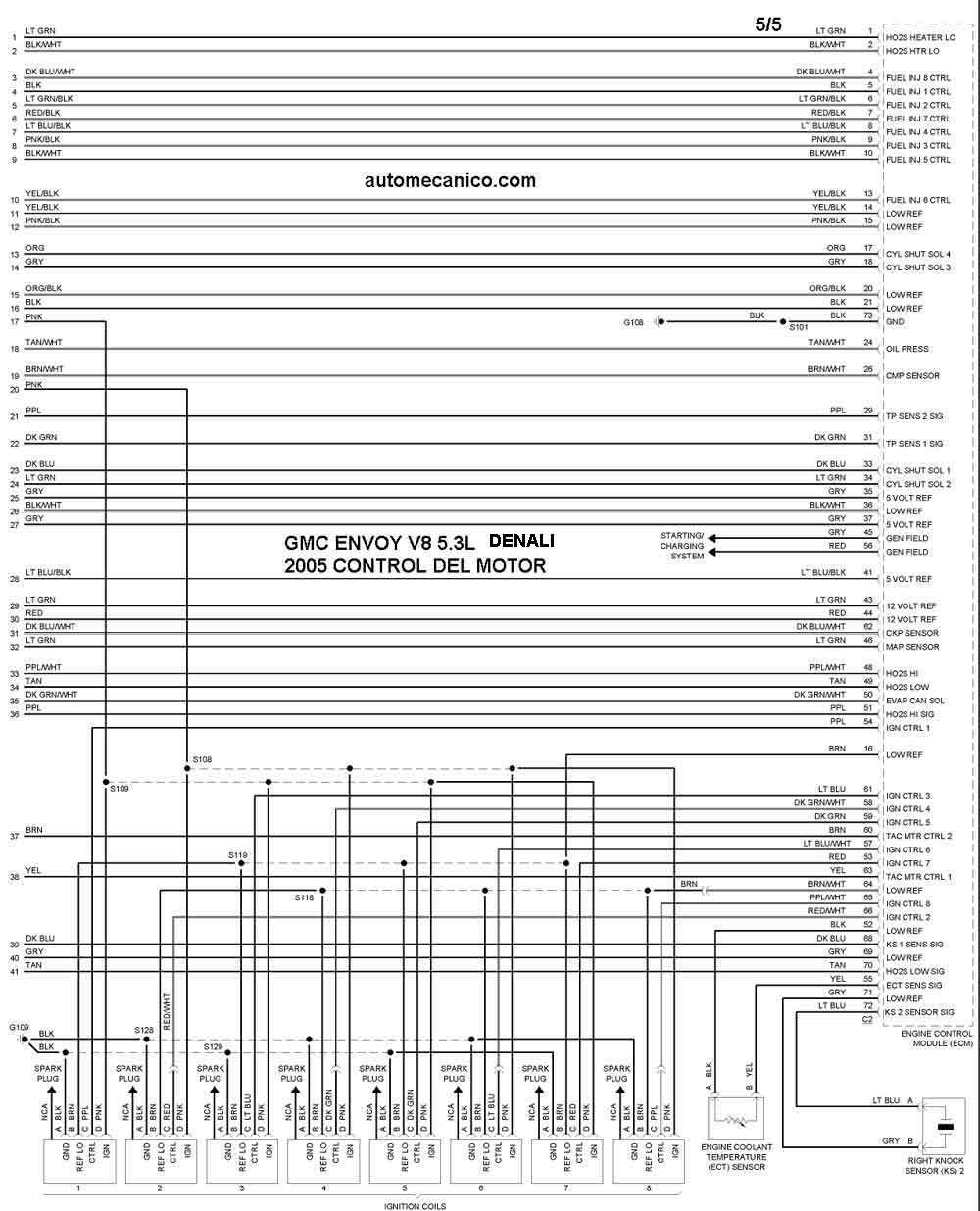

2005 ENVOY 5.3L V8  DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
