Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
AŃO GMC

  SIERRA 1500  4.3L V6 2005

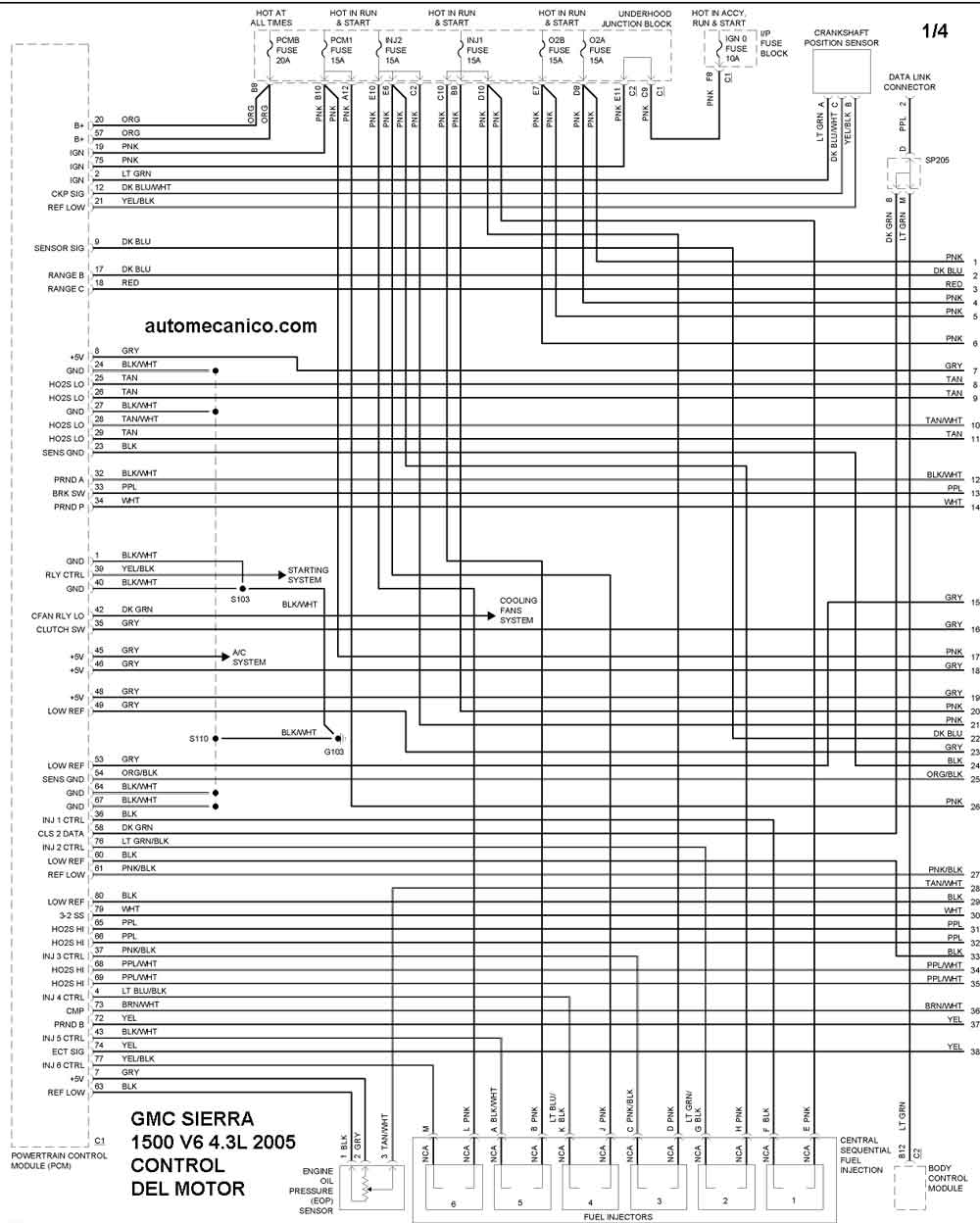

2005 SIERRA  1500 4.3L V6 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/4

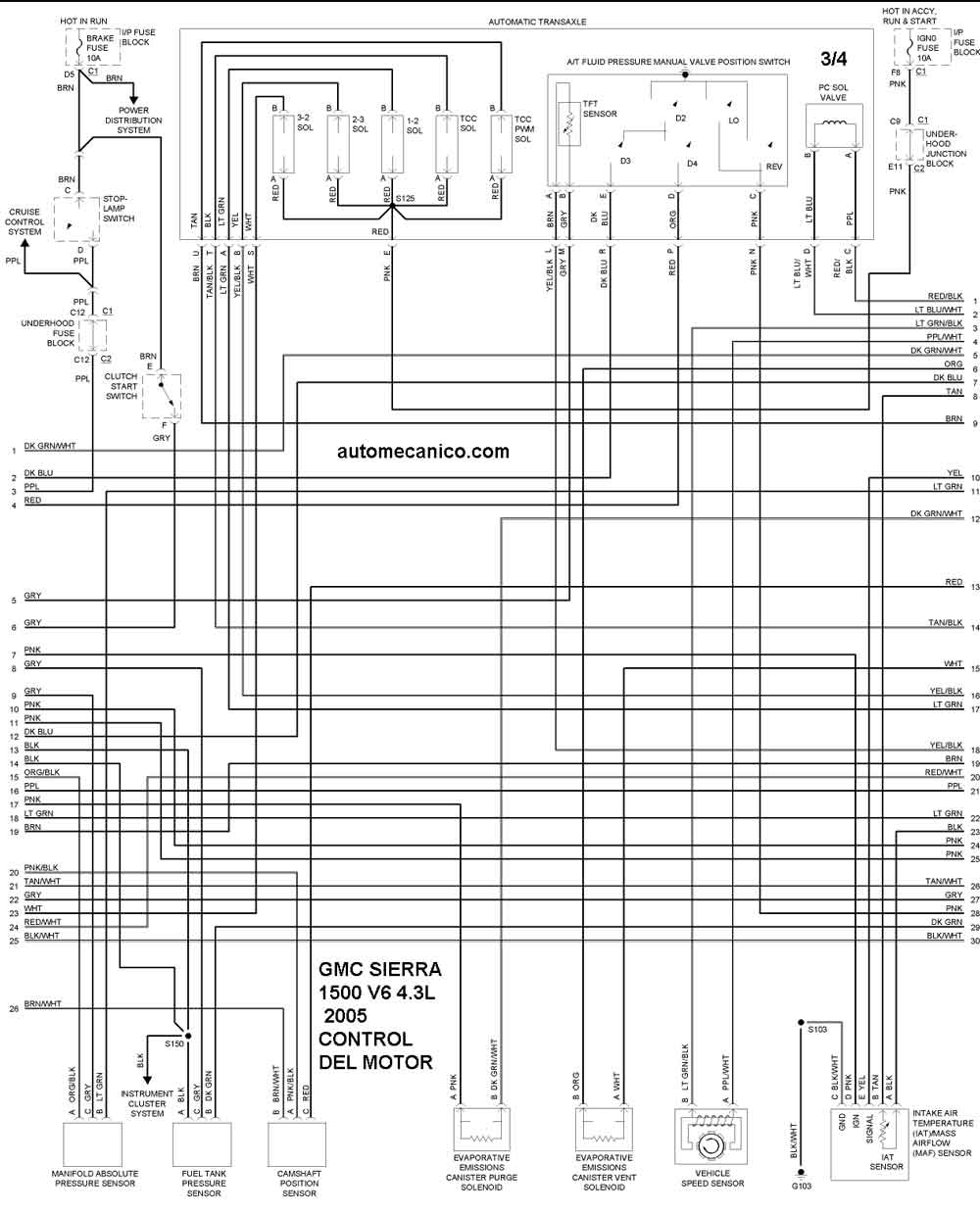

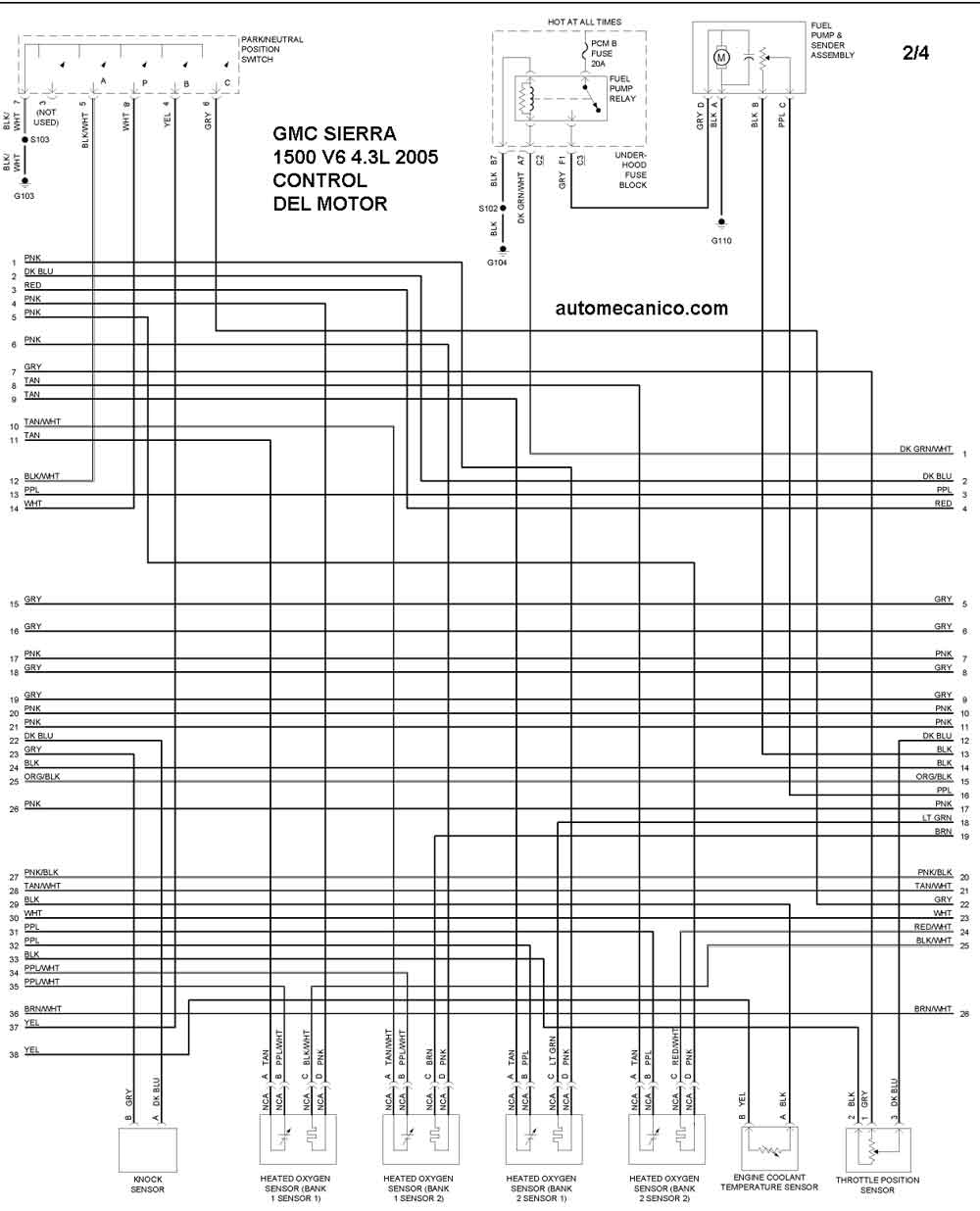

2005 SIERRA  1500 4.3L V6 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/4
2005 SIERRA  1500 4.3L V6 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/4

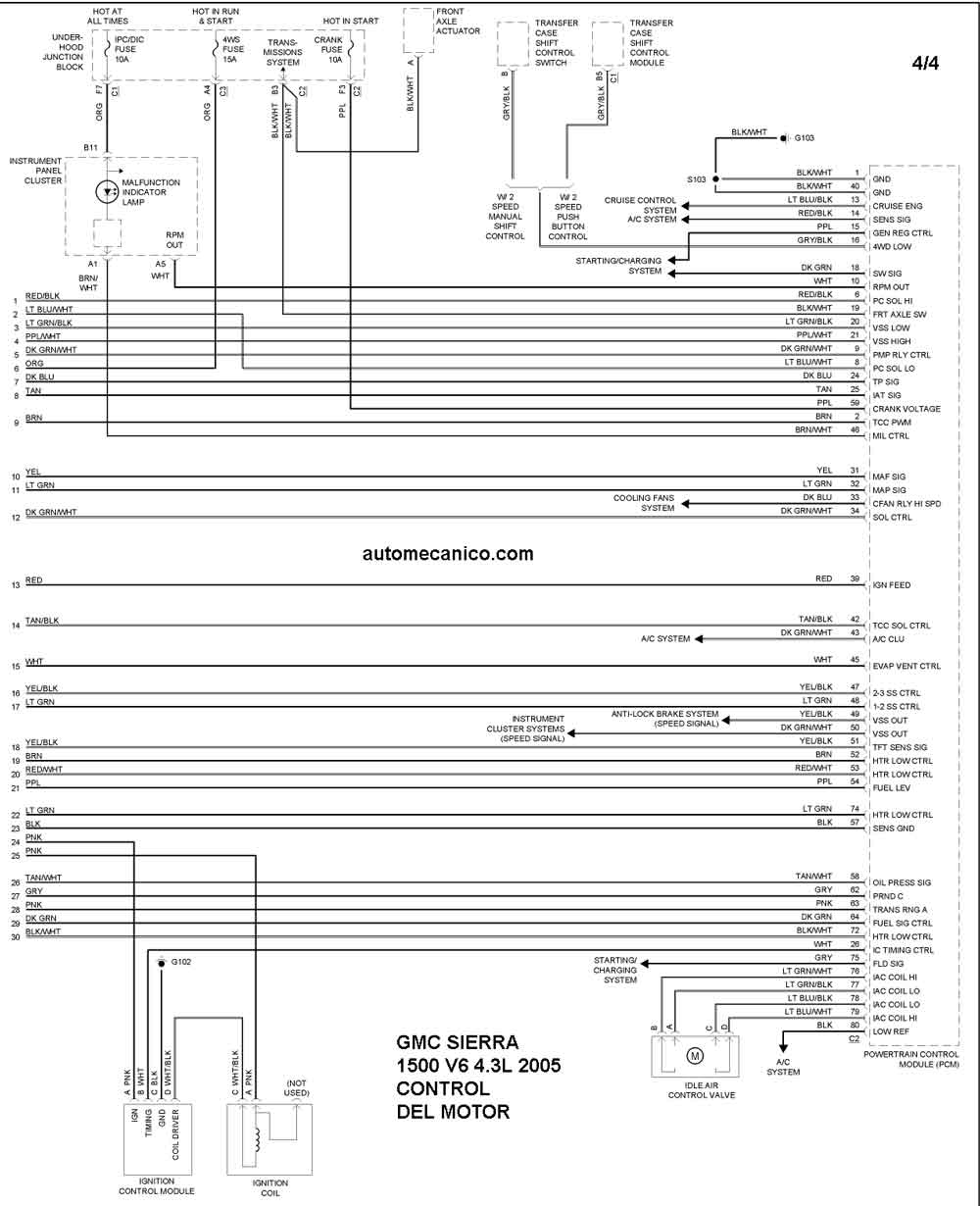

2005 SIERRA  1500 4.3L V6 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/4
AŃO GMC

  SIERRA 1500  4.8L V8 2005

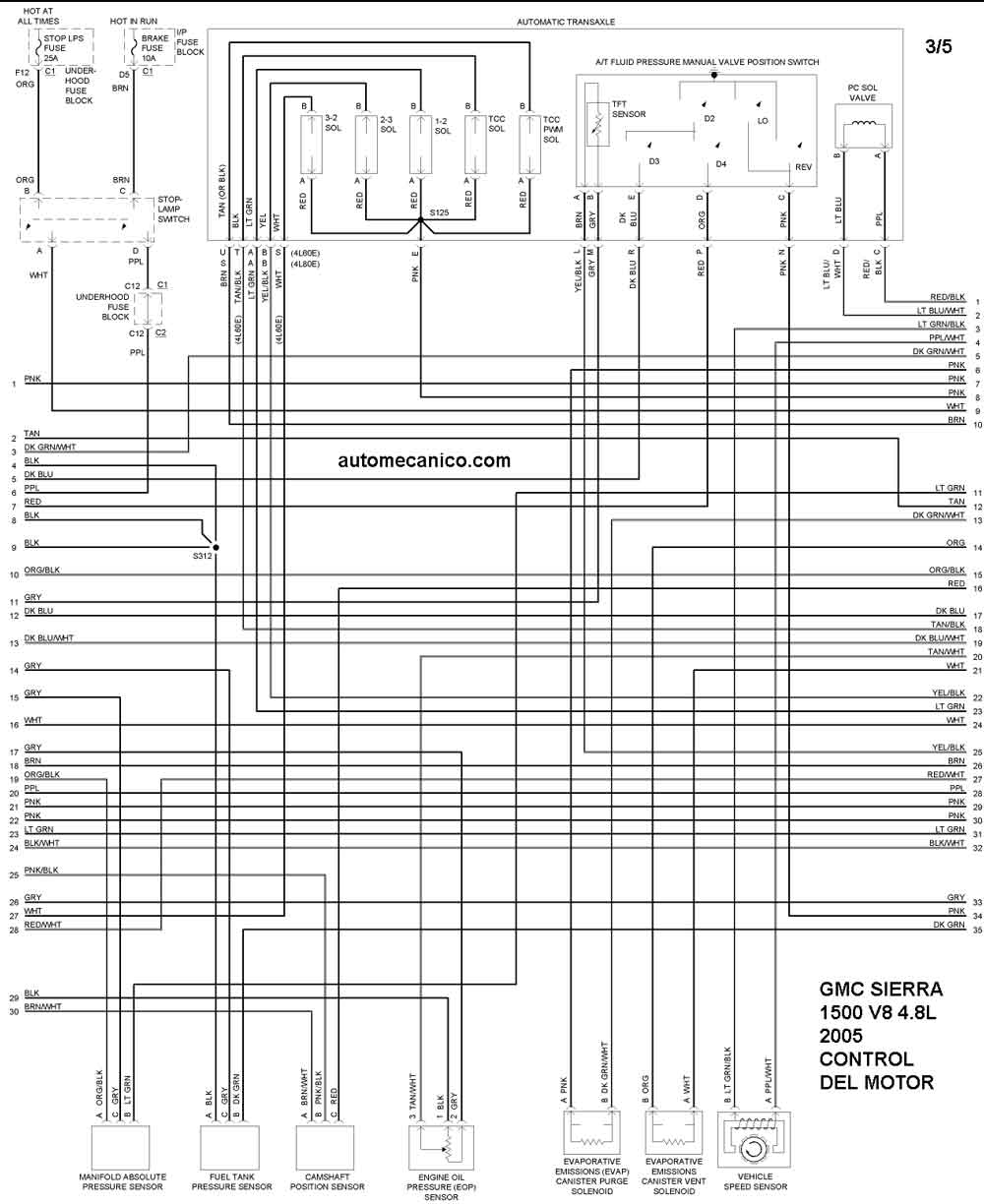

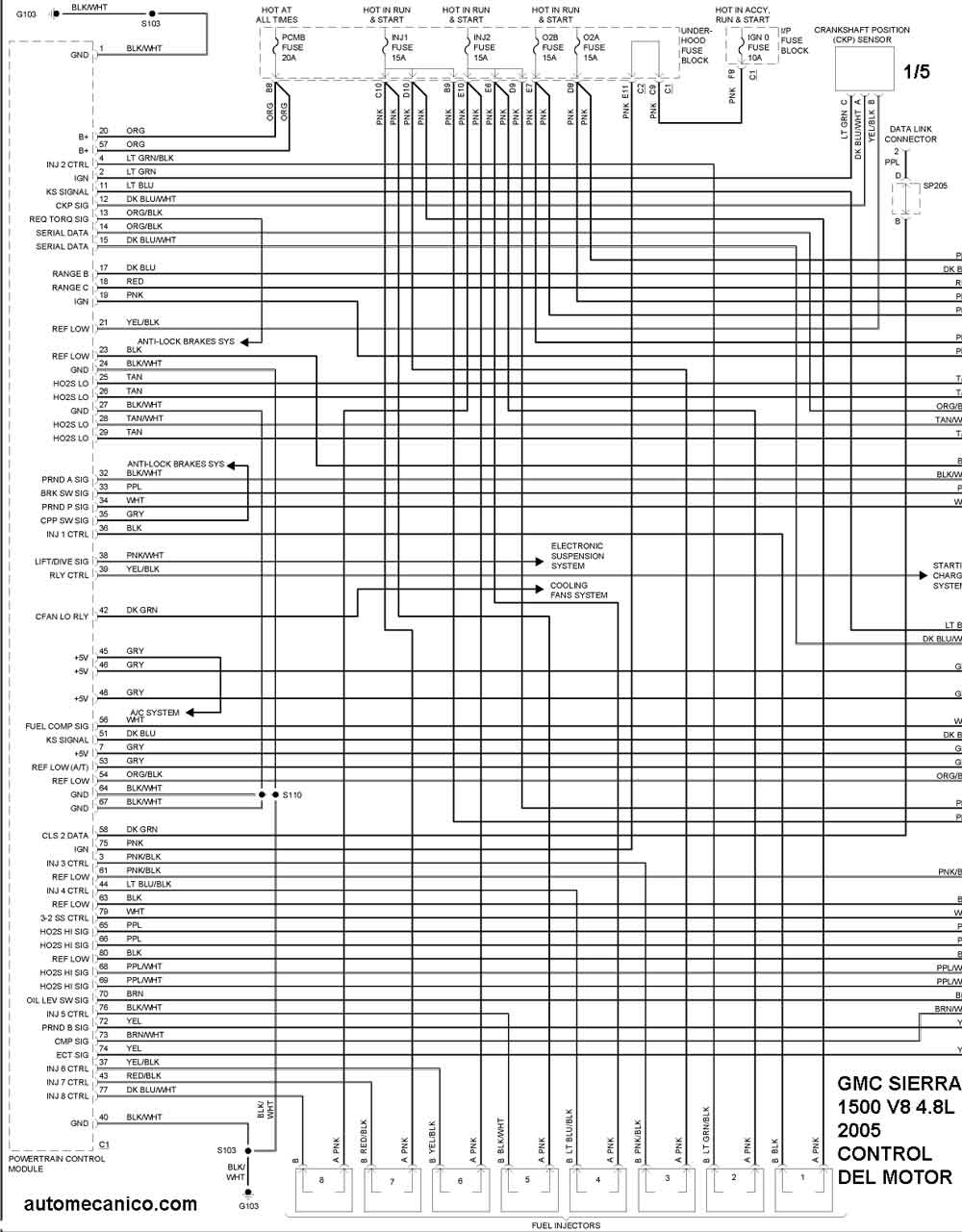

2005 SIERRA  1500 4.8L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5

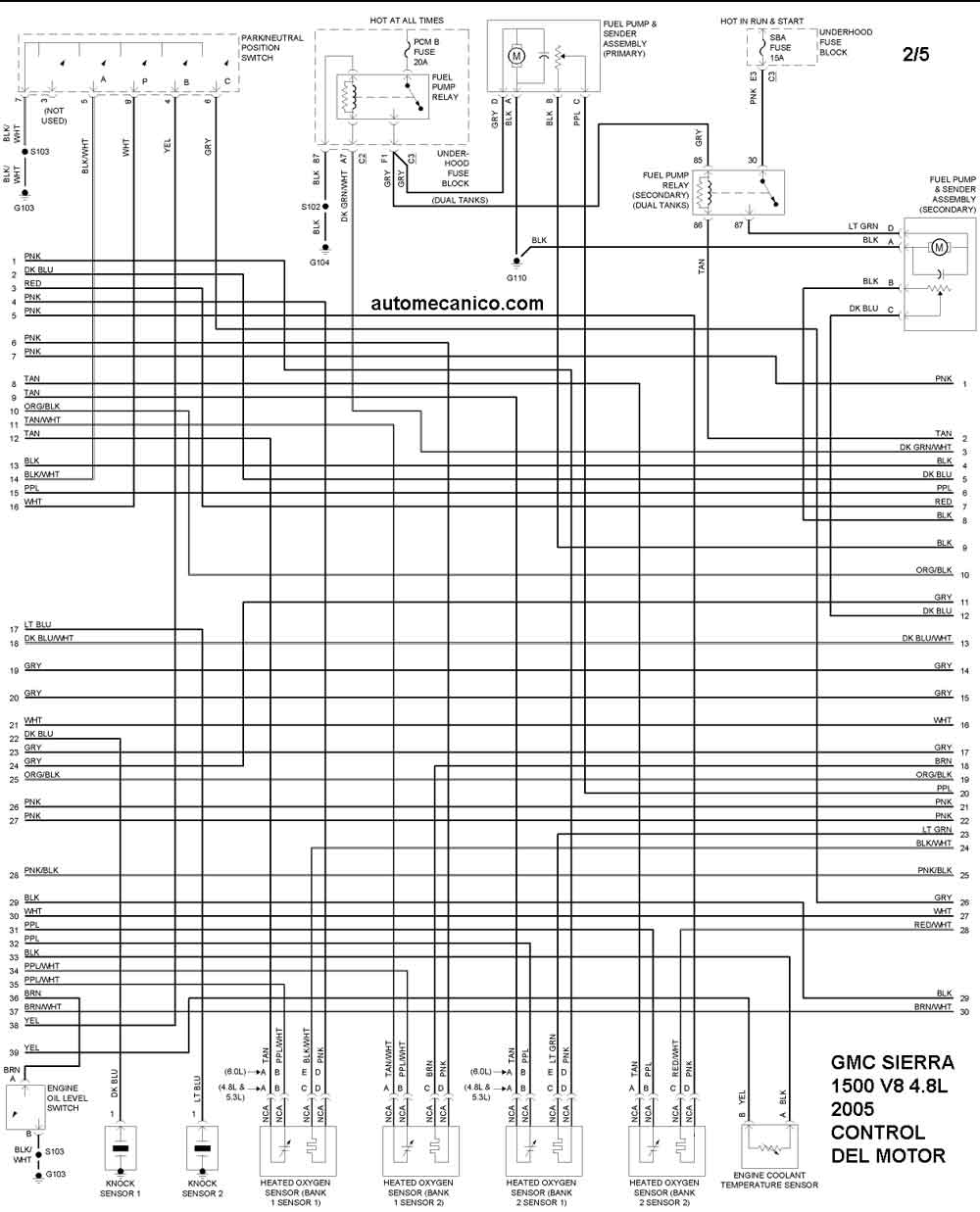

2005 SIERRA  1500 4.8L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5
2005 SIERRA  1500 4.8L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5

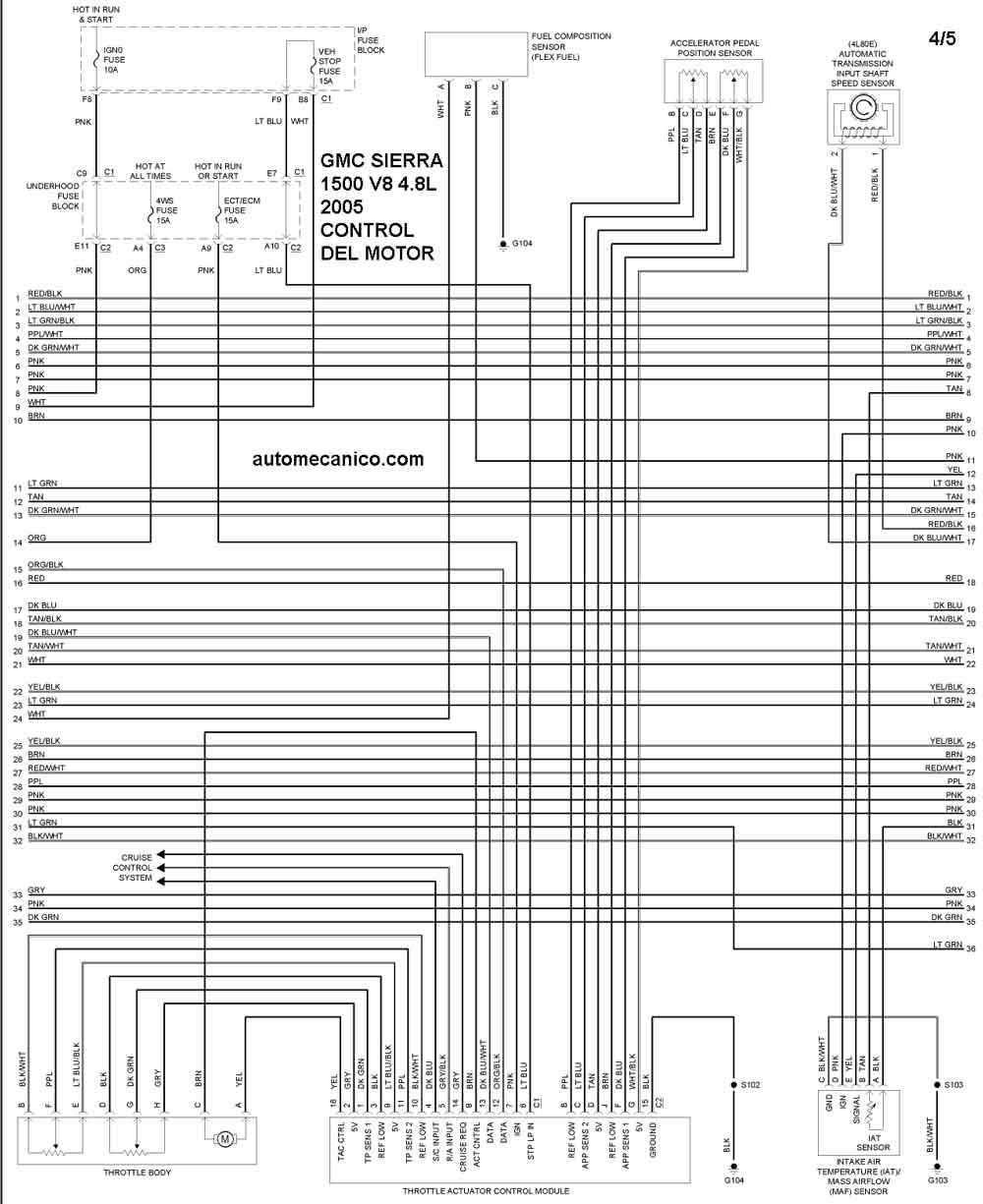

2005 SIERRA  1500 4.8L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5

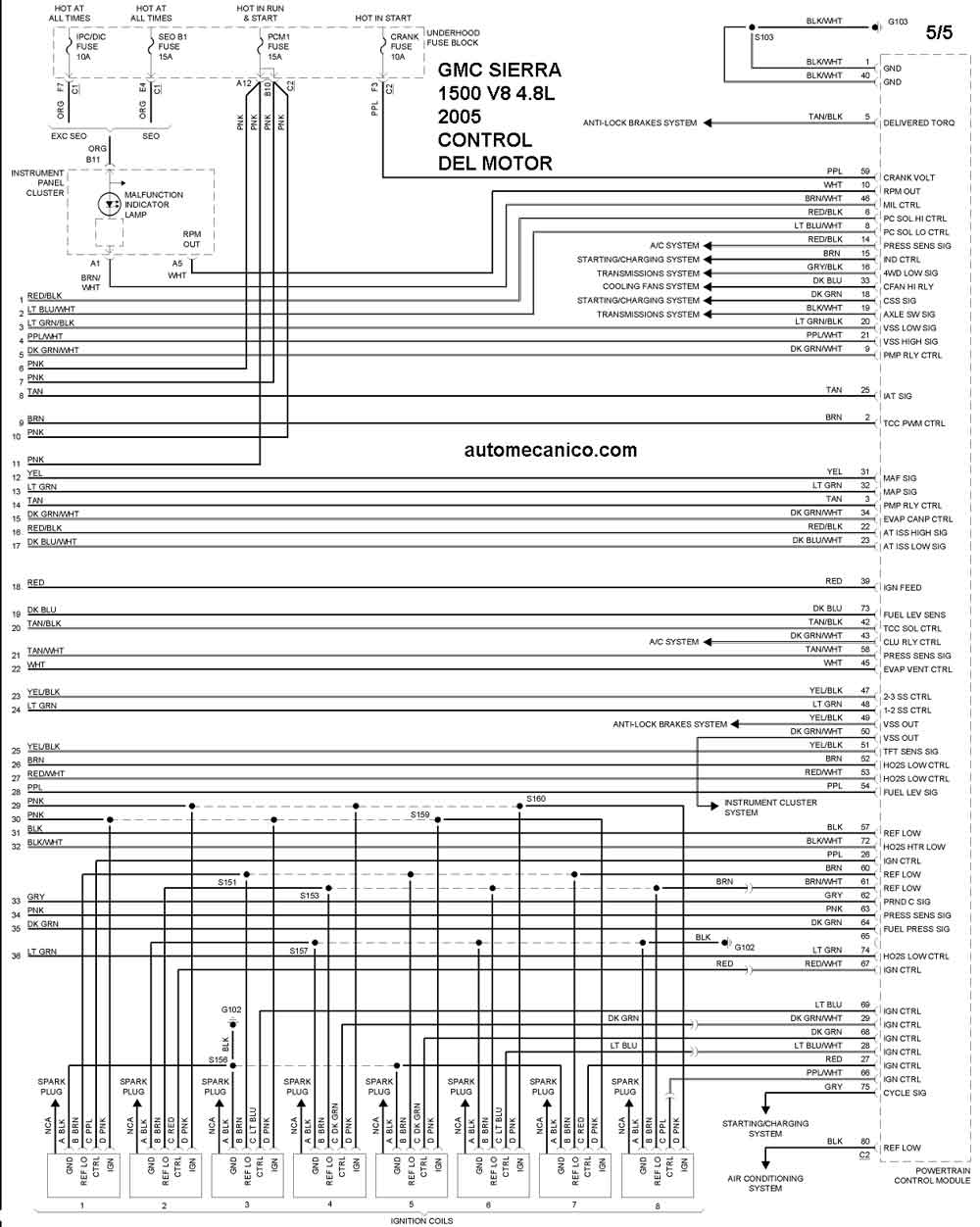

2005 SIERRA  1500 4.8L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  SIERRA 1500  5.3L V8 2005

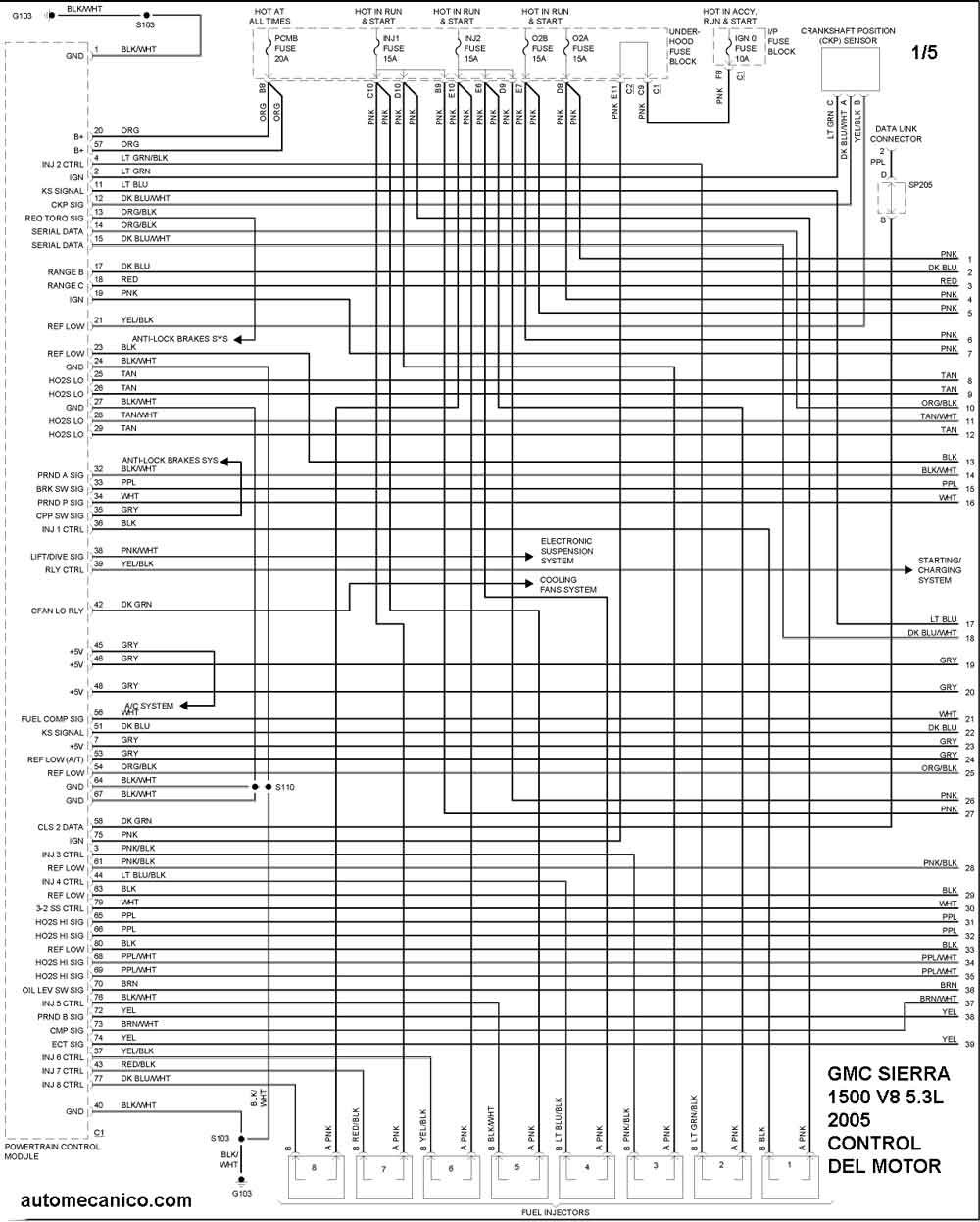

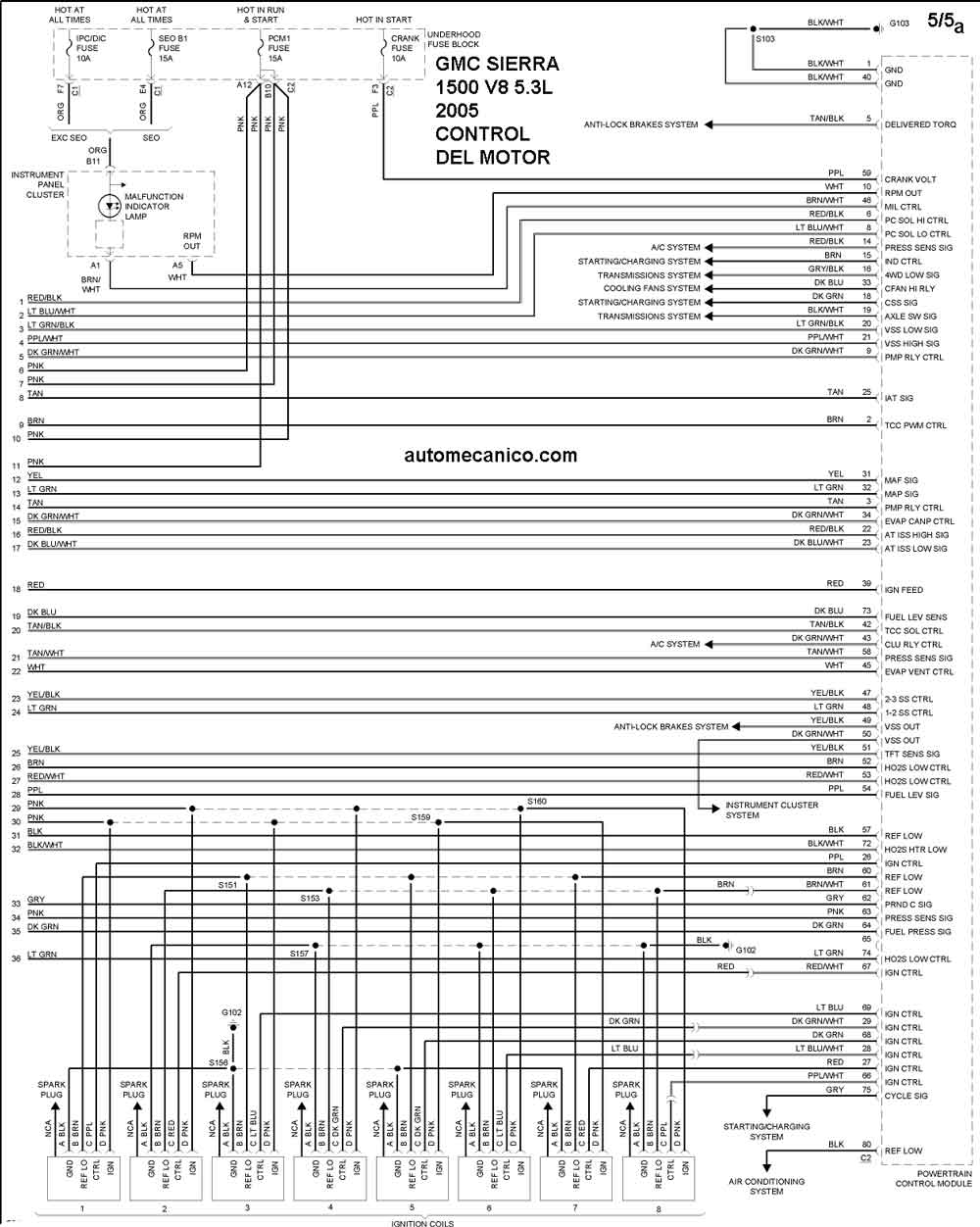

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5

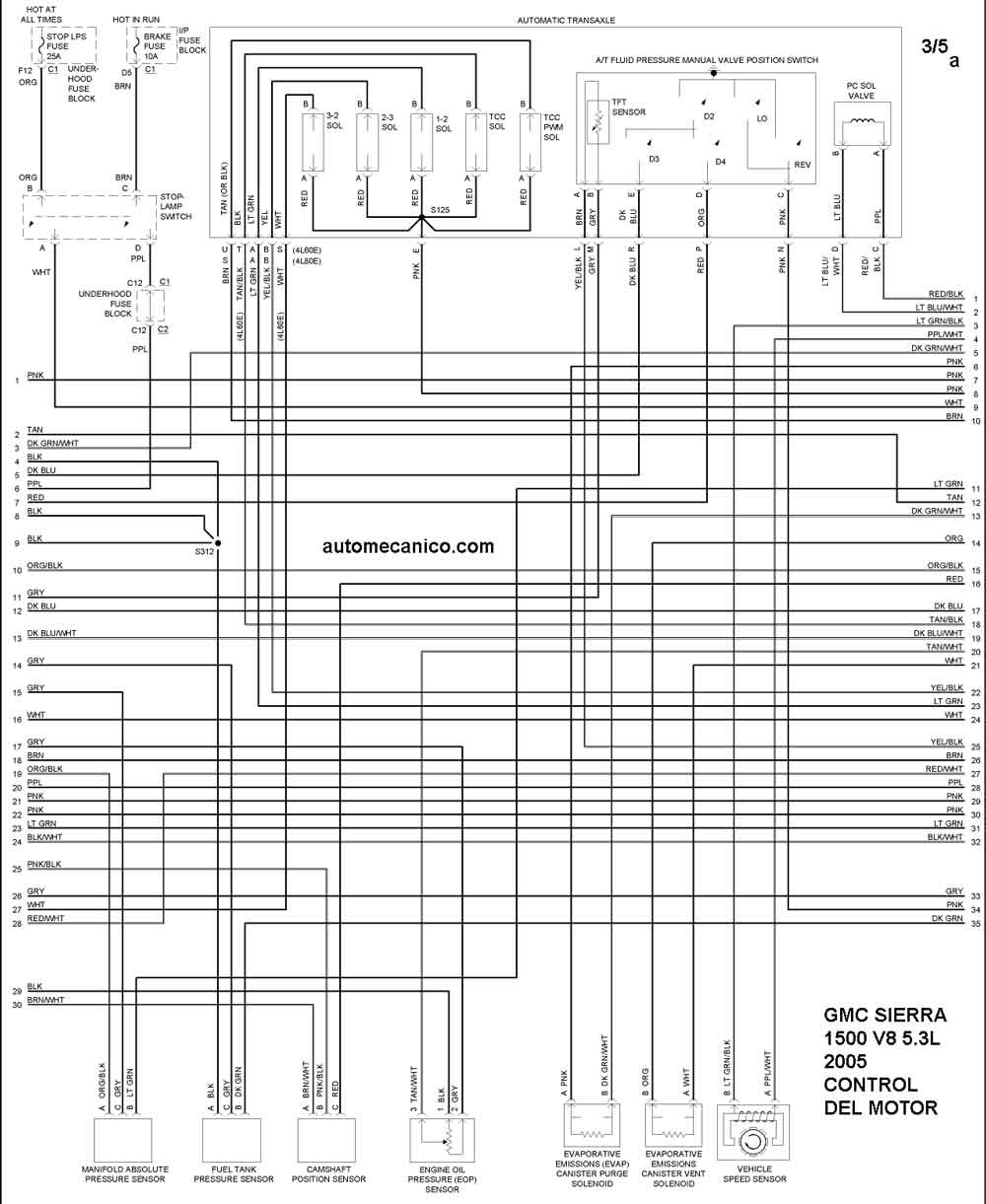

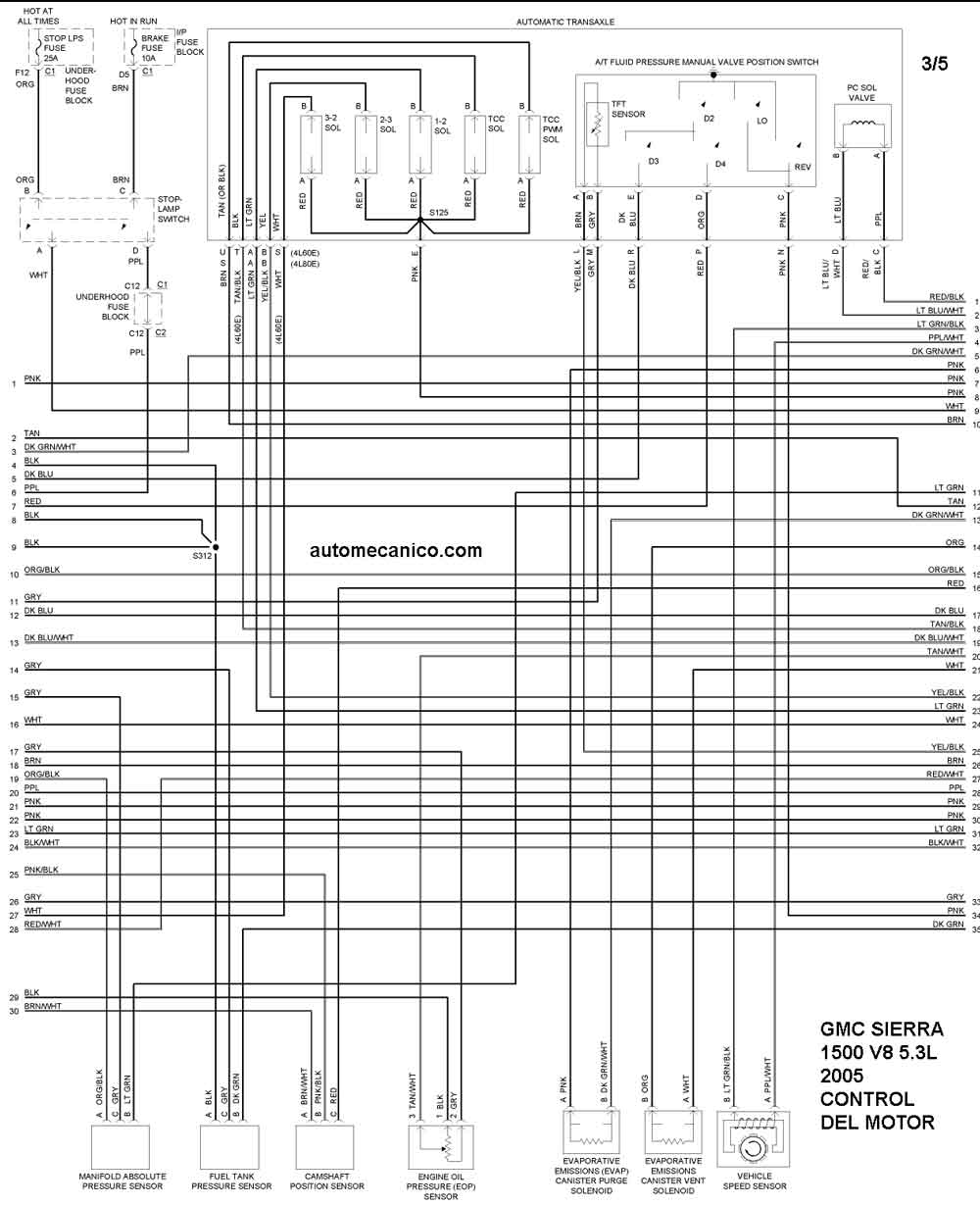

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5

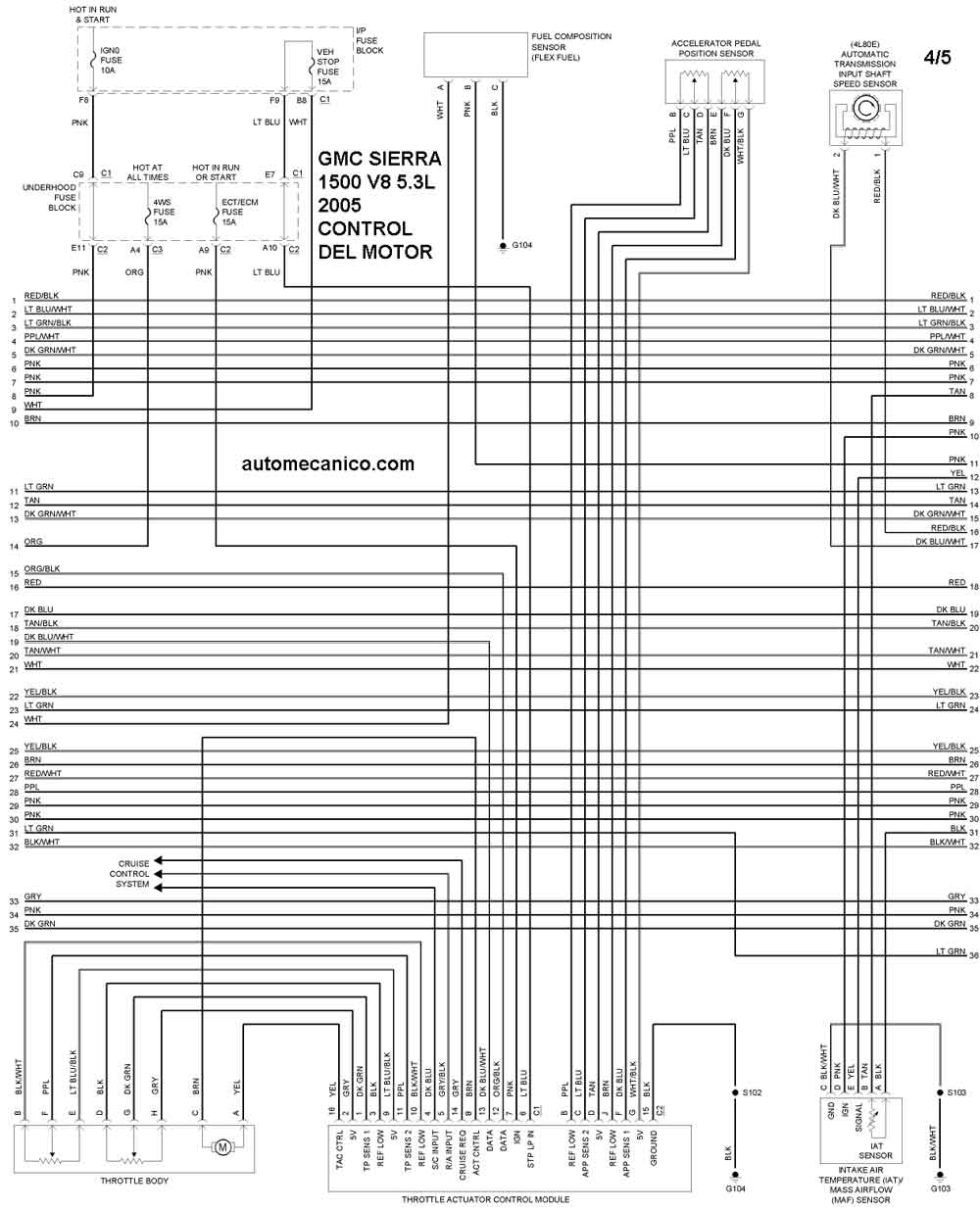

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5

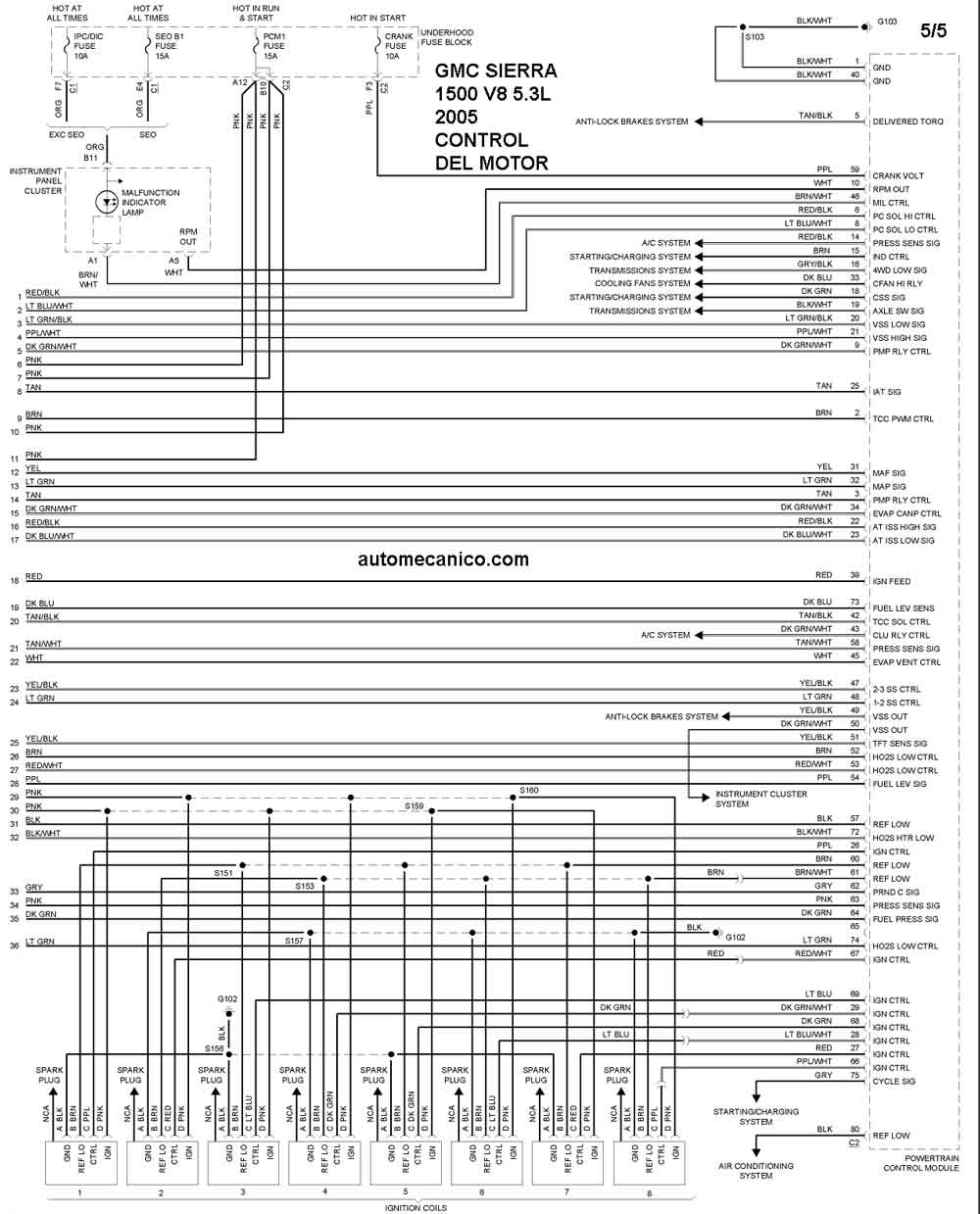

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  SIERRA 1500  5.3L V8 EXCEPT HYBRID

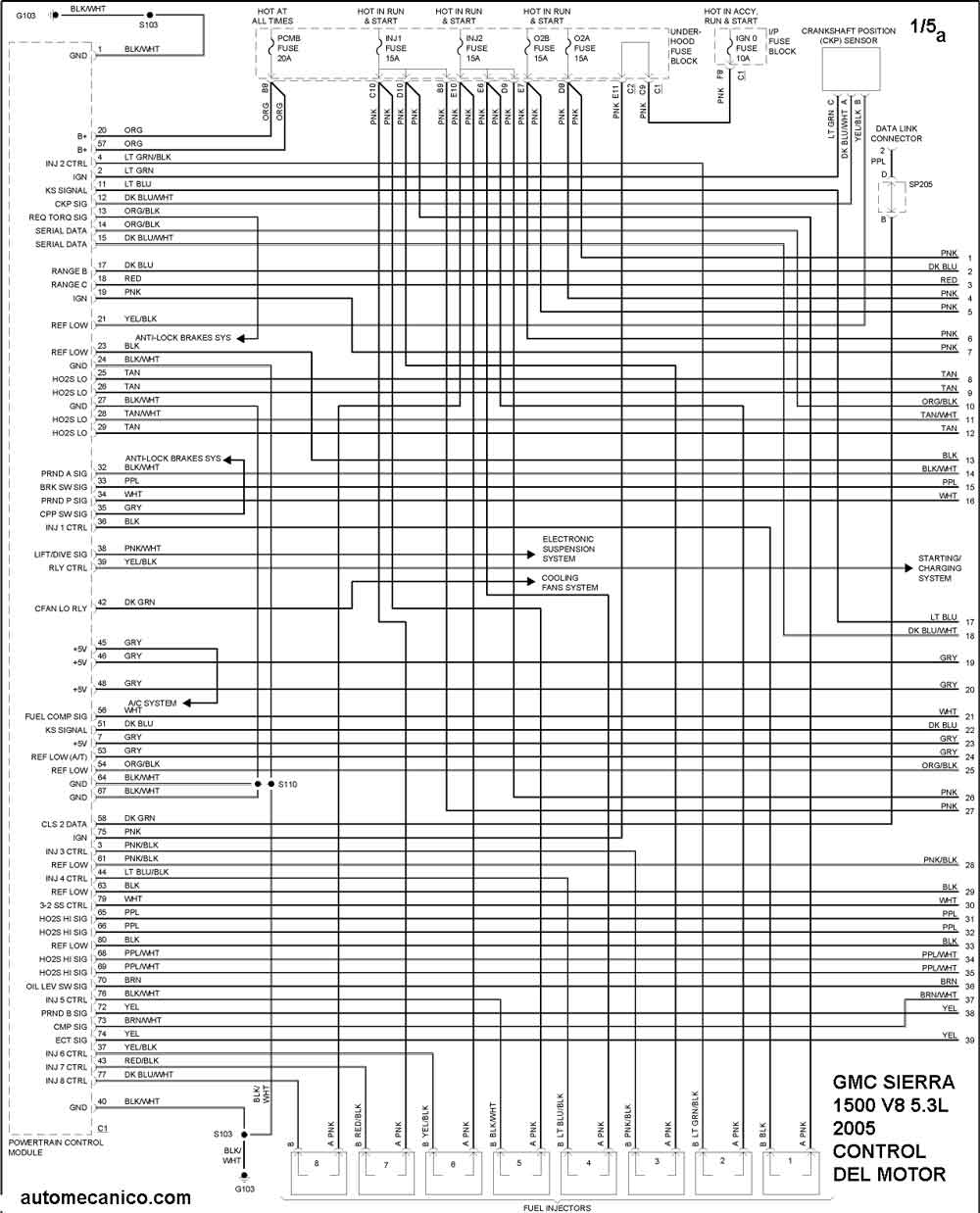

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/5
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/5
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/5
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/5
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/5
AŃO GMC

  SIERRA 1500  5.3L V8 HYBRID 2005

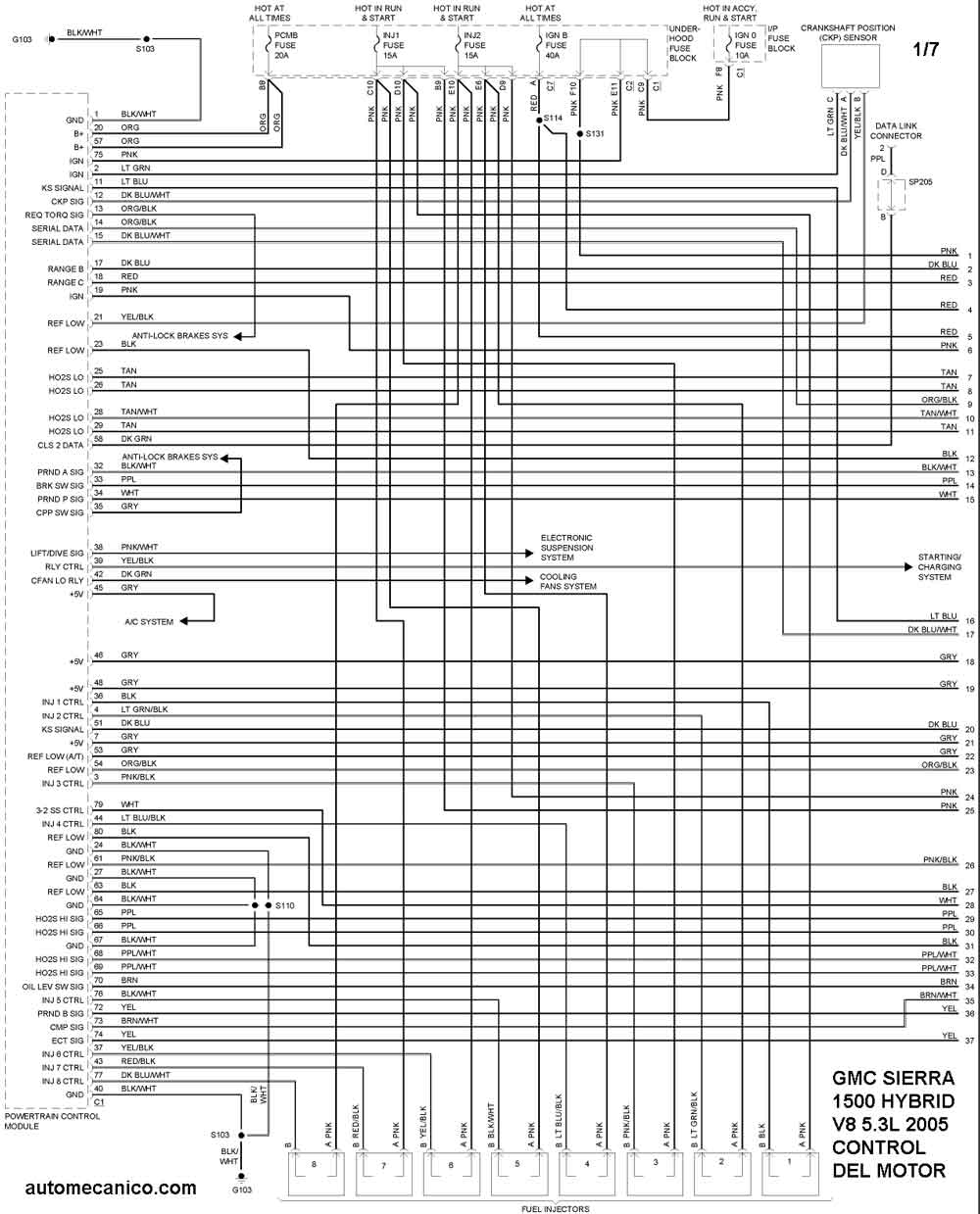

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 1/6

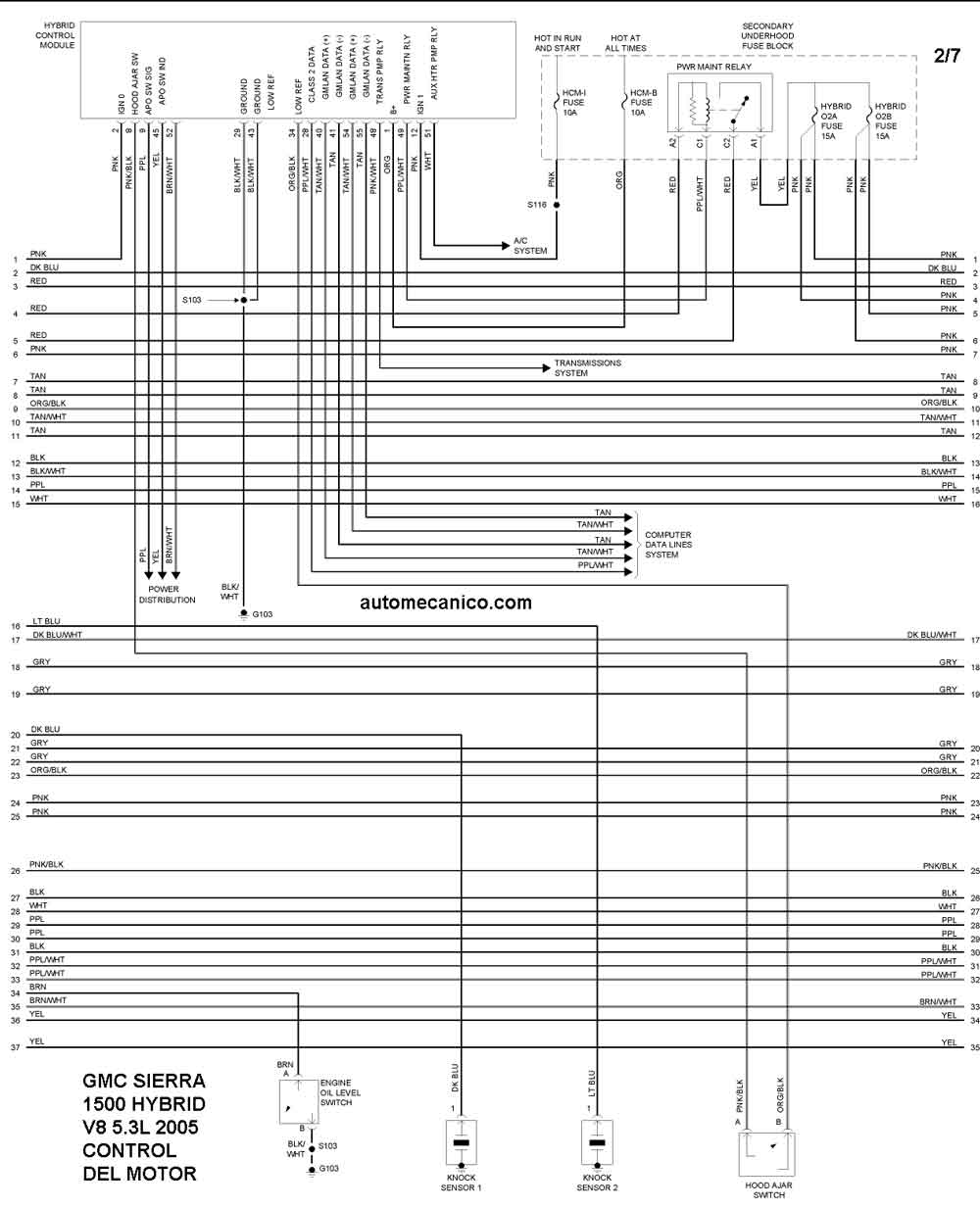

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 2/6

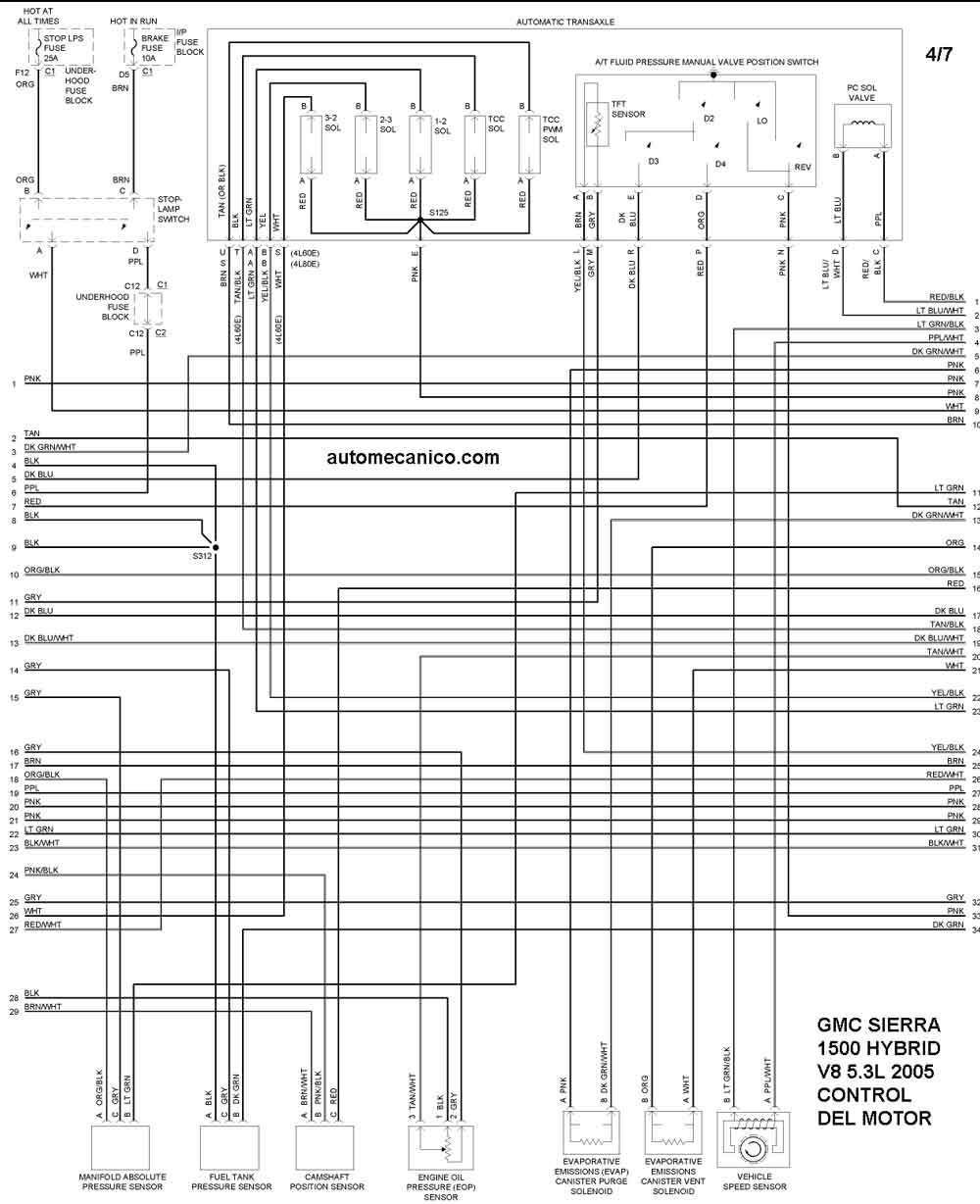

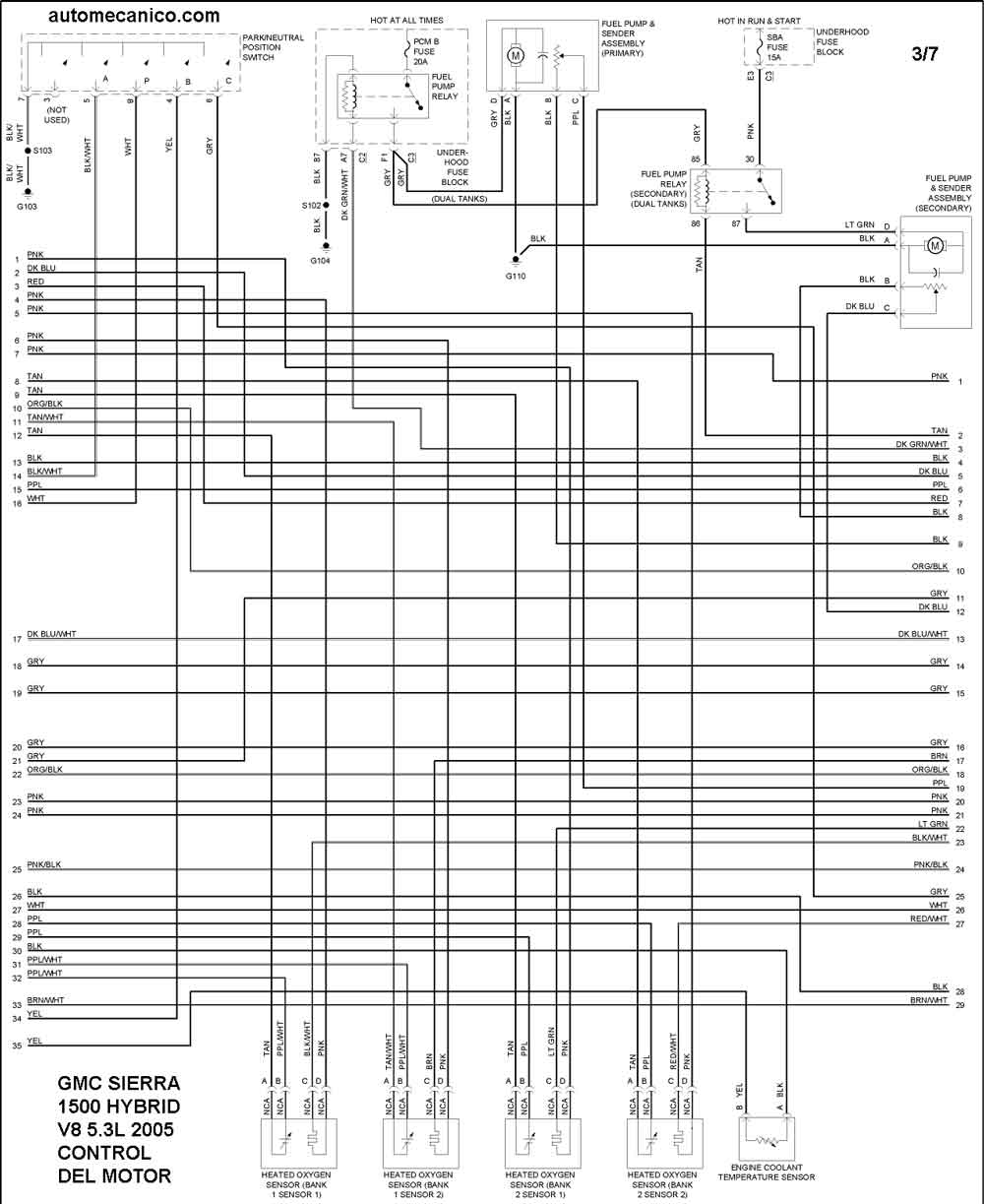

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 3/6

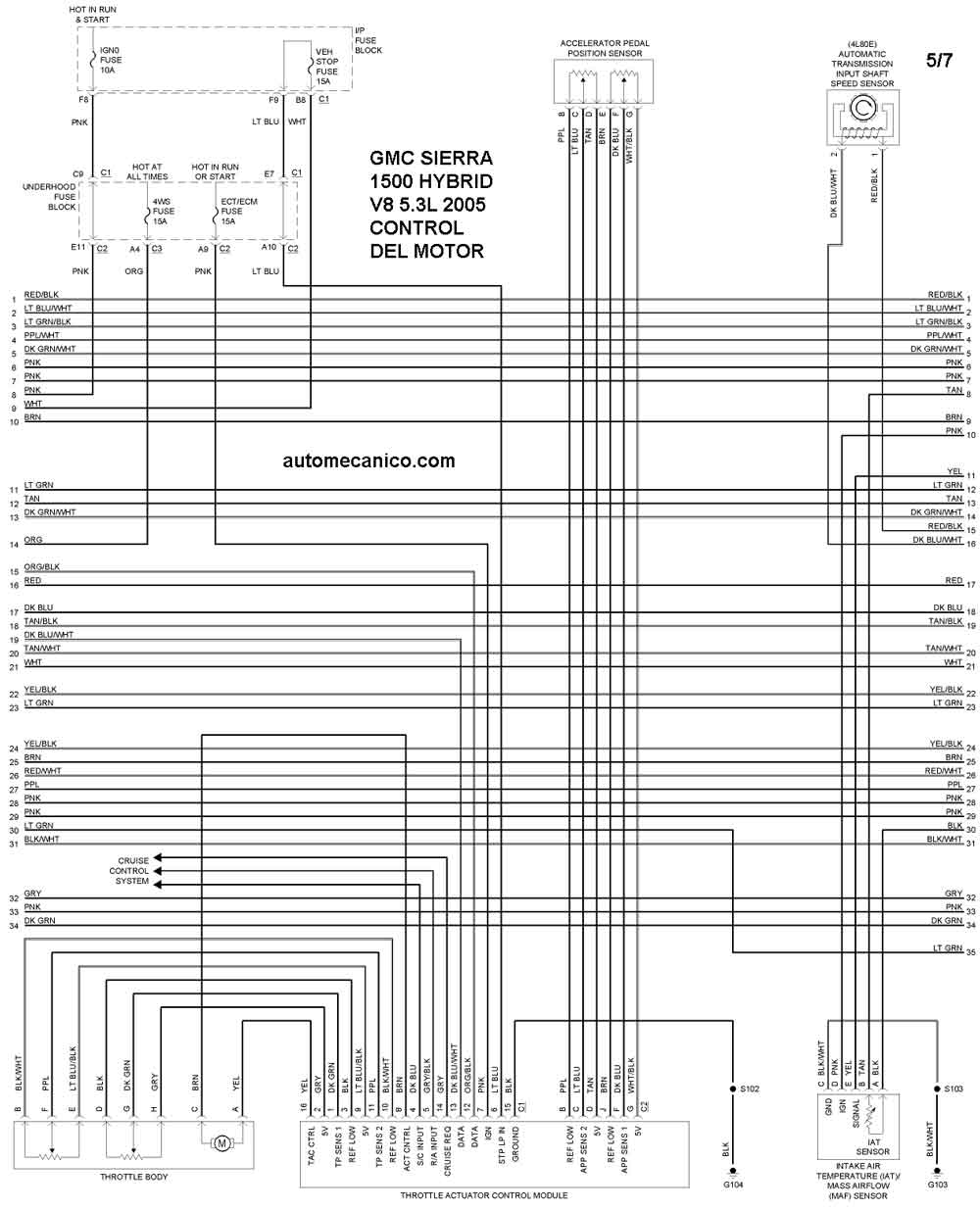

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 4/6
2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 5/6

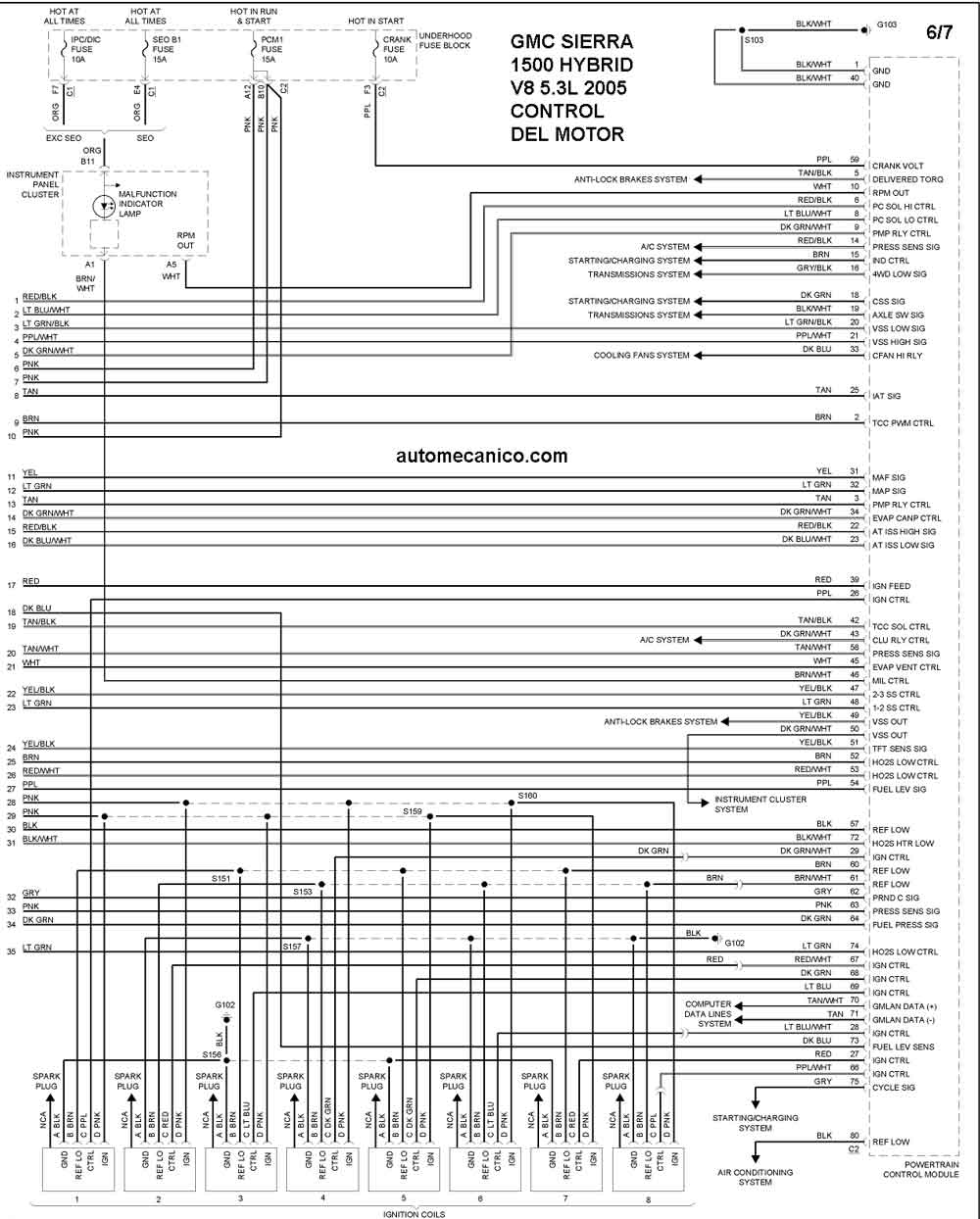

2005 SIERRA  1500 5.3L V8 DIAGRAMA ELECTRICO CONTROL DEL MOTOR 6/6
