CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - GMC 1998

DIAGRAMAS - GMC: C1500, 2500 Suburbam   - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / GMC: C1500, 2500 Suburbam   - 1998 -
Año GMC C1500 SUBURBAN 5.7L V8
1998 C1500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 1/4
1998 C1500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 2/4
1998 C1500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 3/4
1998 C1500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR /4
Año GMC - Diesel C1500 SUBURBAN 6.5L V8
1998 C1500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 1/4
1998 C1500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 2/4
1998 C1500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 3/4
1998 C1500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 4/4
Año GMC C2500 SUBURBAN 5.7L V8
1998 C2500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 2/4
1998 C2500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 3/4
1998 C2500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 4/4
1998 C2500 SUBURBAN 5.7L V8 CONTROL DEL MOTOR 1/4
Año GMC - Diesel C2500 SUBURBAN 6.5L V8
1998 C2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 1/4
1998 C2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 2/4
1998 C2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 3/4
1998 C2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 4/4
Año GMC C2500 SUBURBAN 7.4L V8

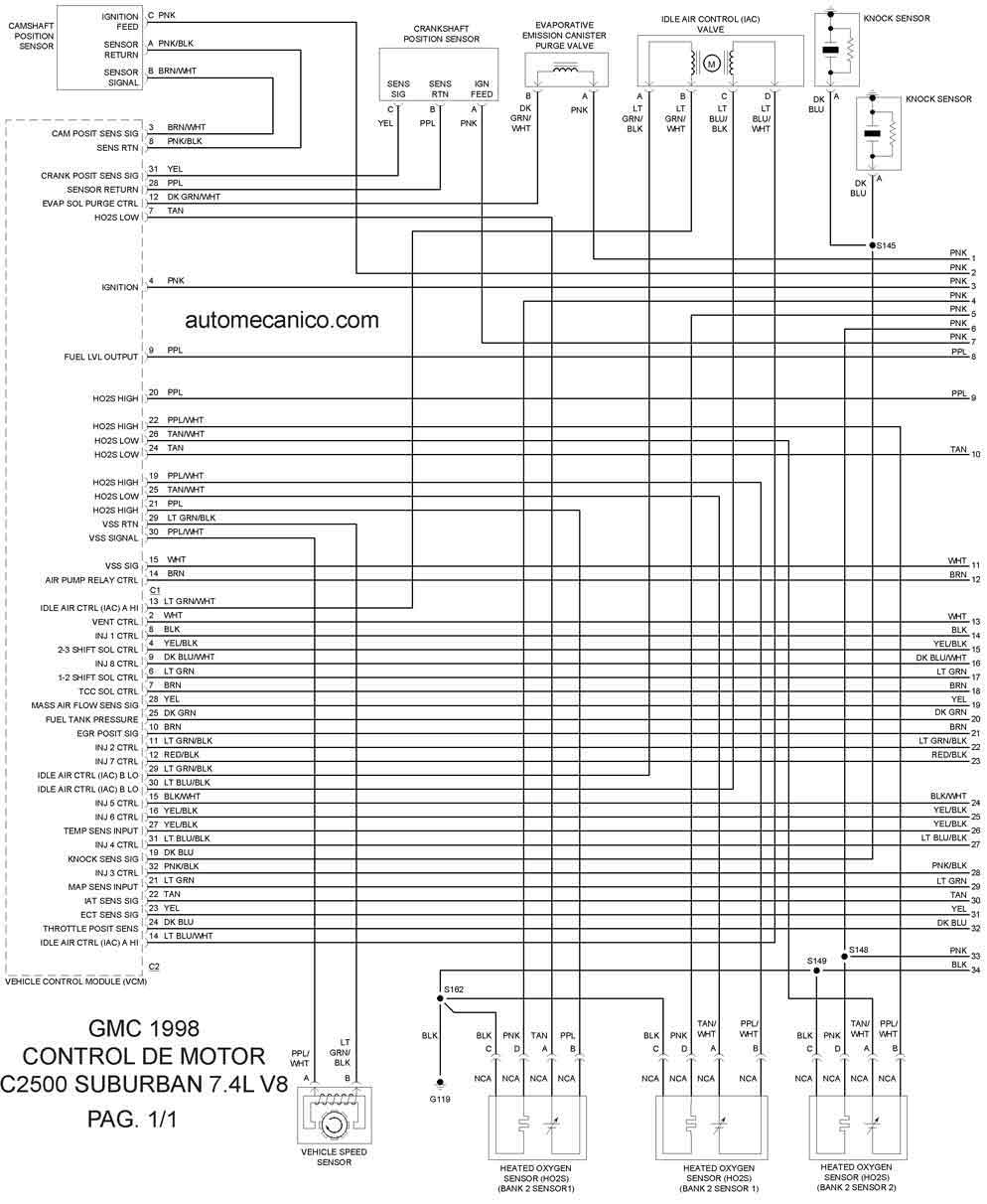

1998 C2500 SUBURBAN 7.4L V8 CONTROL DEL MOTOR 1/1
