CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - INFINITI 1998

DIAGRAMAS - INFINITI: i30, Q45, QX4 1998 -
Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / INFINITI: - 1998 -
Año INFINITI I30 - 3.0L V6 1998

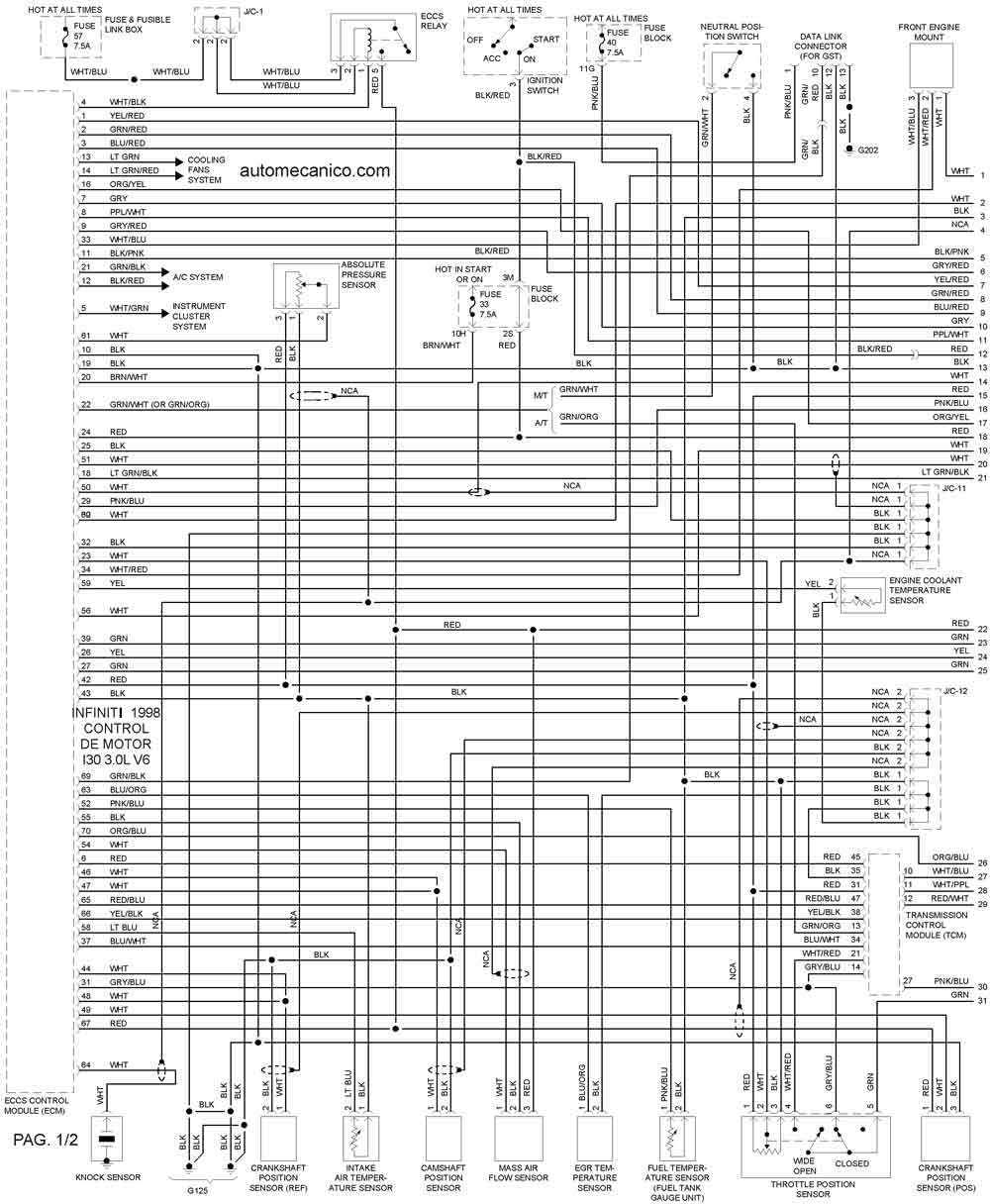

1998 I30 - 3.0L V6 CONTROL DEL MOTOR 1/2

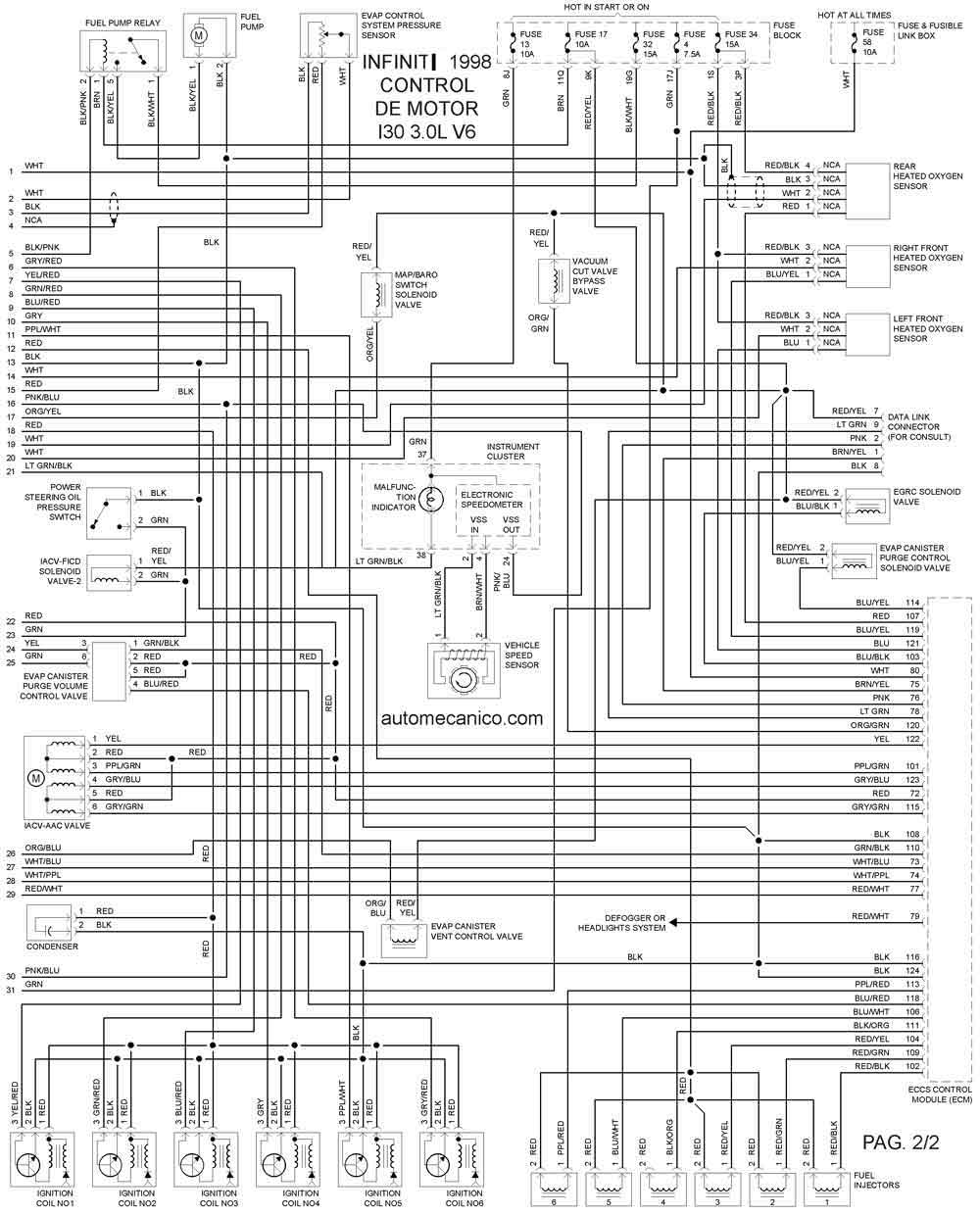

1998 I30 - 3.0L V6 CONTROL DEL MOTOR 2/2
Año INFINITI Q45 - 4.1L V8 1998

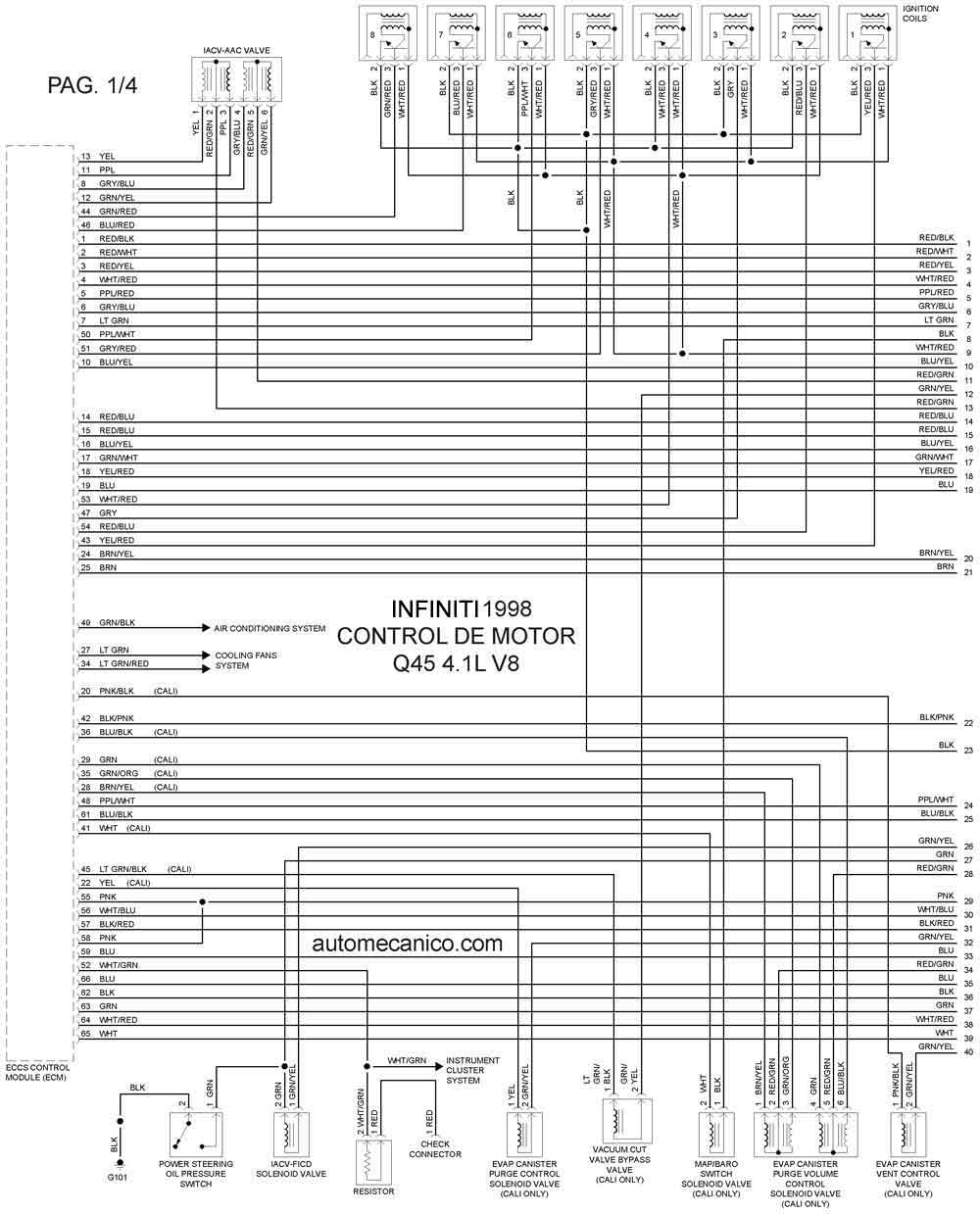

1998 Q45 - 4.1L V8 CONTROL DEL MOTOR 1/4

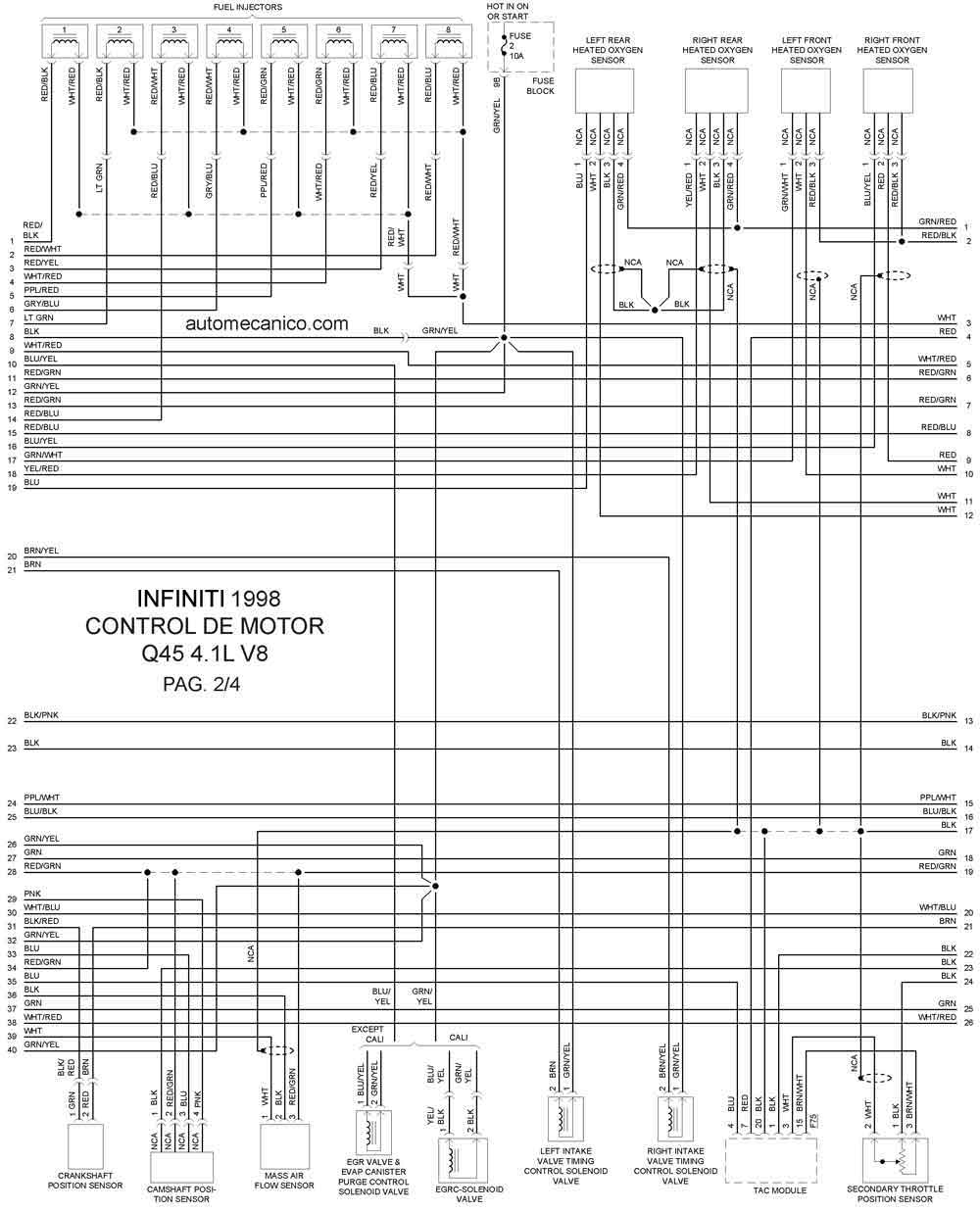

1998 Q45 - 4.1L V8 CONTROL DEL MOTOR 2/4

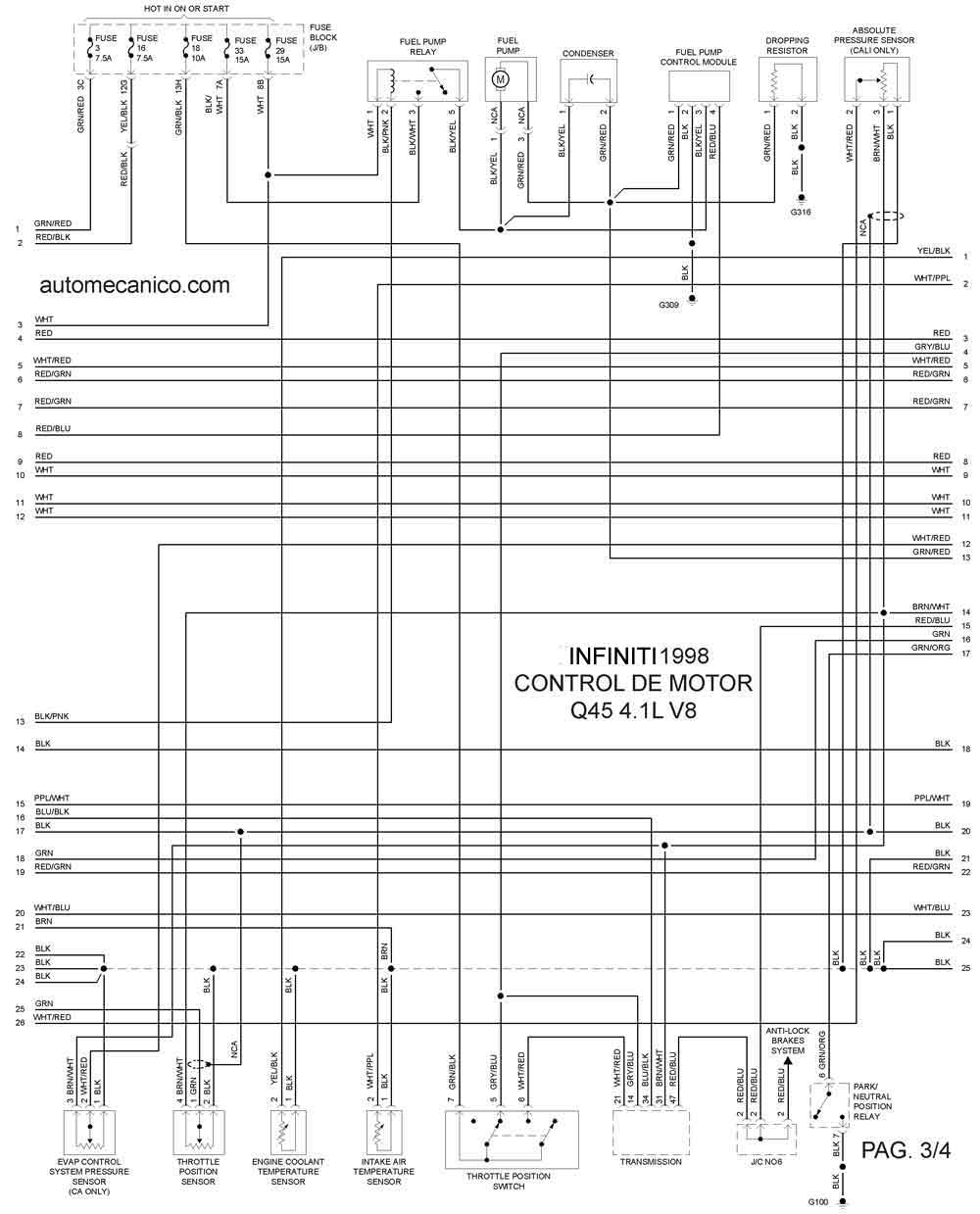

1998 Q45 - 4.1L V8 CONTROL DEL MOTOR 3/4

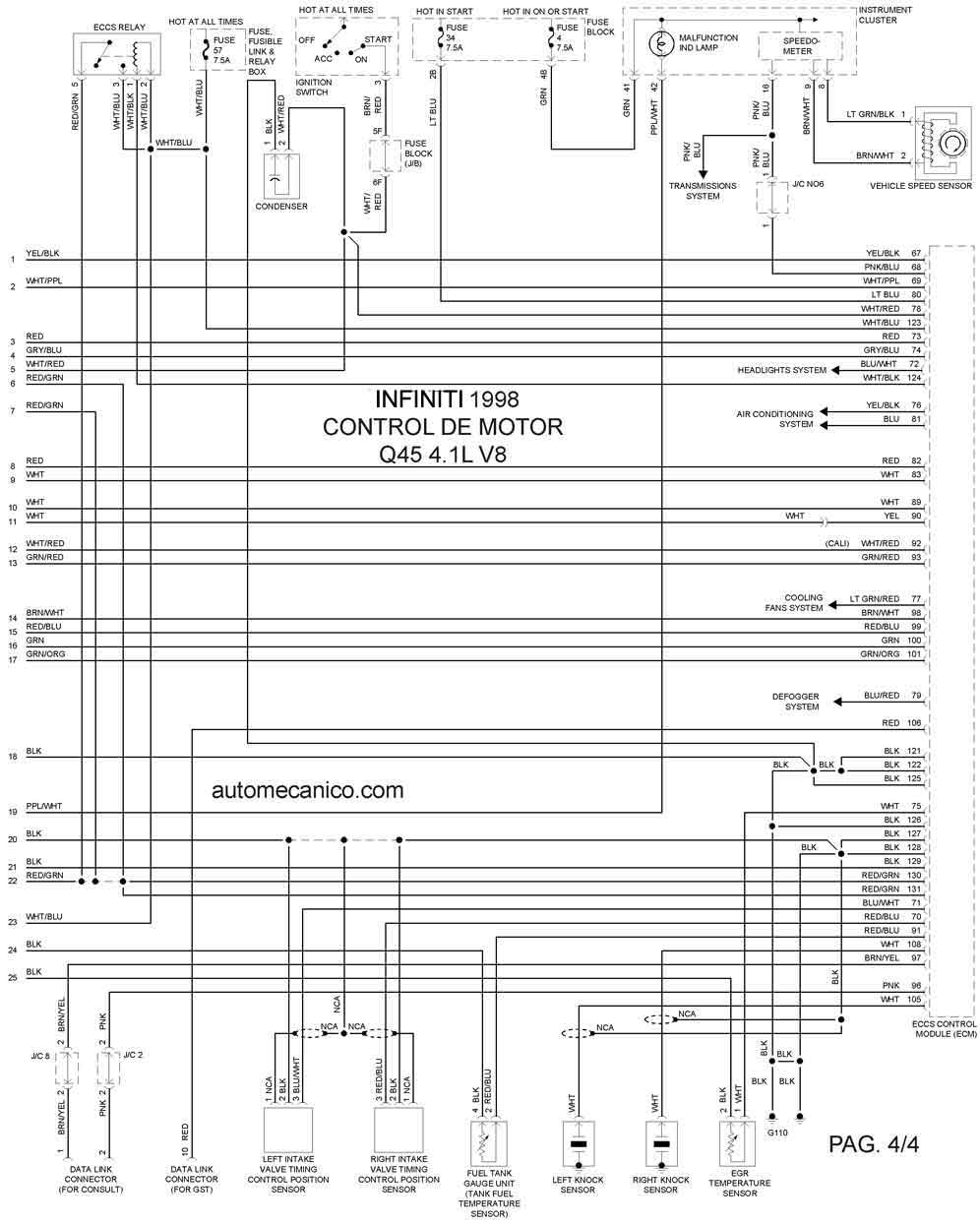

1998 Q45 - 4.1L V8 CONTROL DEL MOTOR 4/4
Año INFINITI QX4 - 3.3L V6 1998

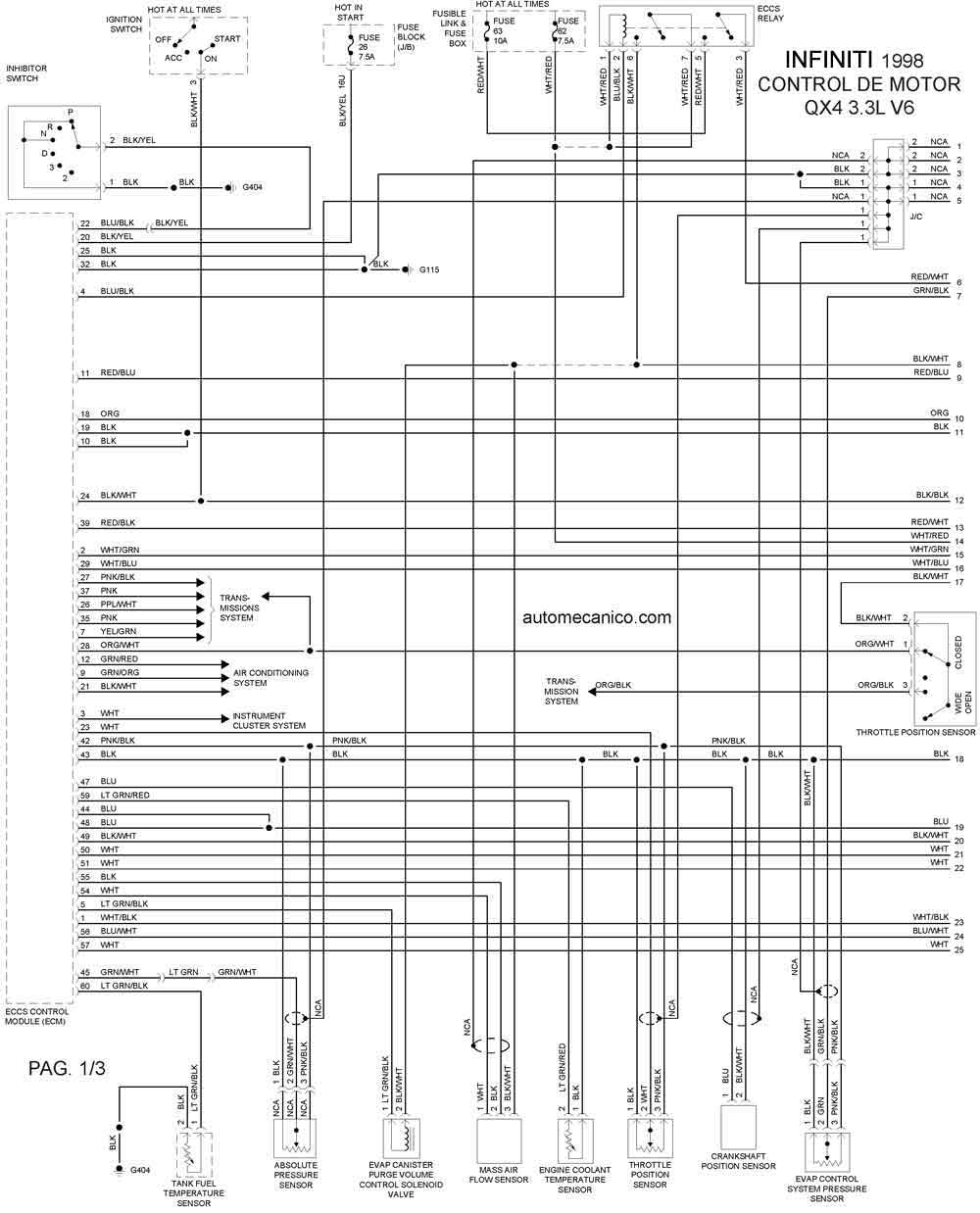

1998 QX4 - 3.3L V6 CONTROL DEL MOTOR 1/3
1998 QX4 - 3.3L V6 CONTROL DEL MOTOR 1/3
1998 QX4 - 3.3L V6 CONTROL DEL MOTOR 1/3
