| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - JEEP 2005 |
DIAGRAMAS - JEEP: Grand Cherokee - 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / JEEP: Grand Cherokee - 2005 - |
| Año | JEEP | GRAND CHEROKEE 3.7L V6 |
| 2005 | GRAND CHEROKEE 3.7L | CONTROL DEL MOTOR 1/5 |

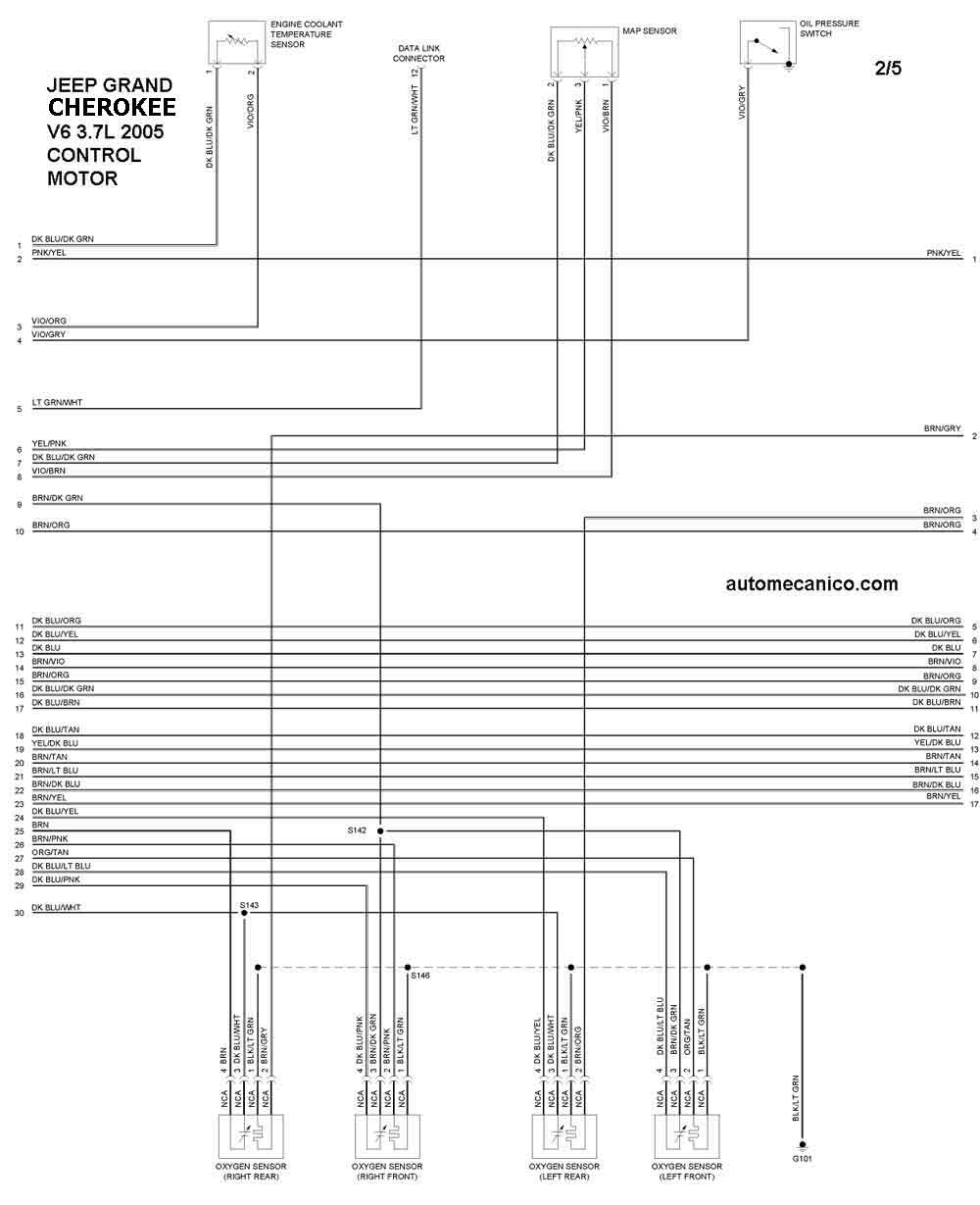

| 2005 | GRAND CHEROKEE 3.7L | CONTROL DEL MOTOR 2/5 |

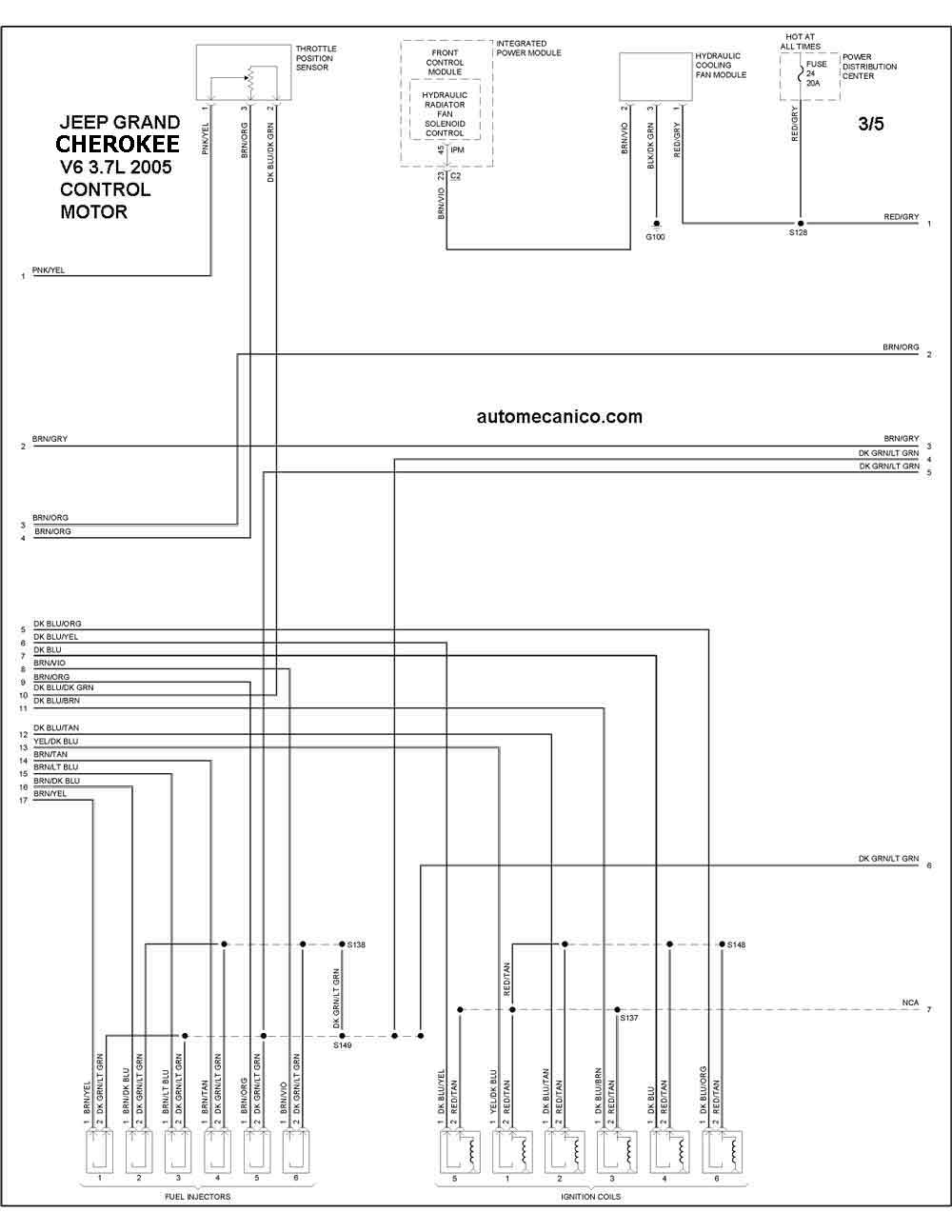

| 2005 | GRAND CHEROKEE 3.7L | CONTROL DEL MOTOR 3/5 |
| 2005 | GRAND CHEROKEE 3.7L | CONTROL DEL MOTOR 4/5 |

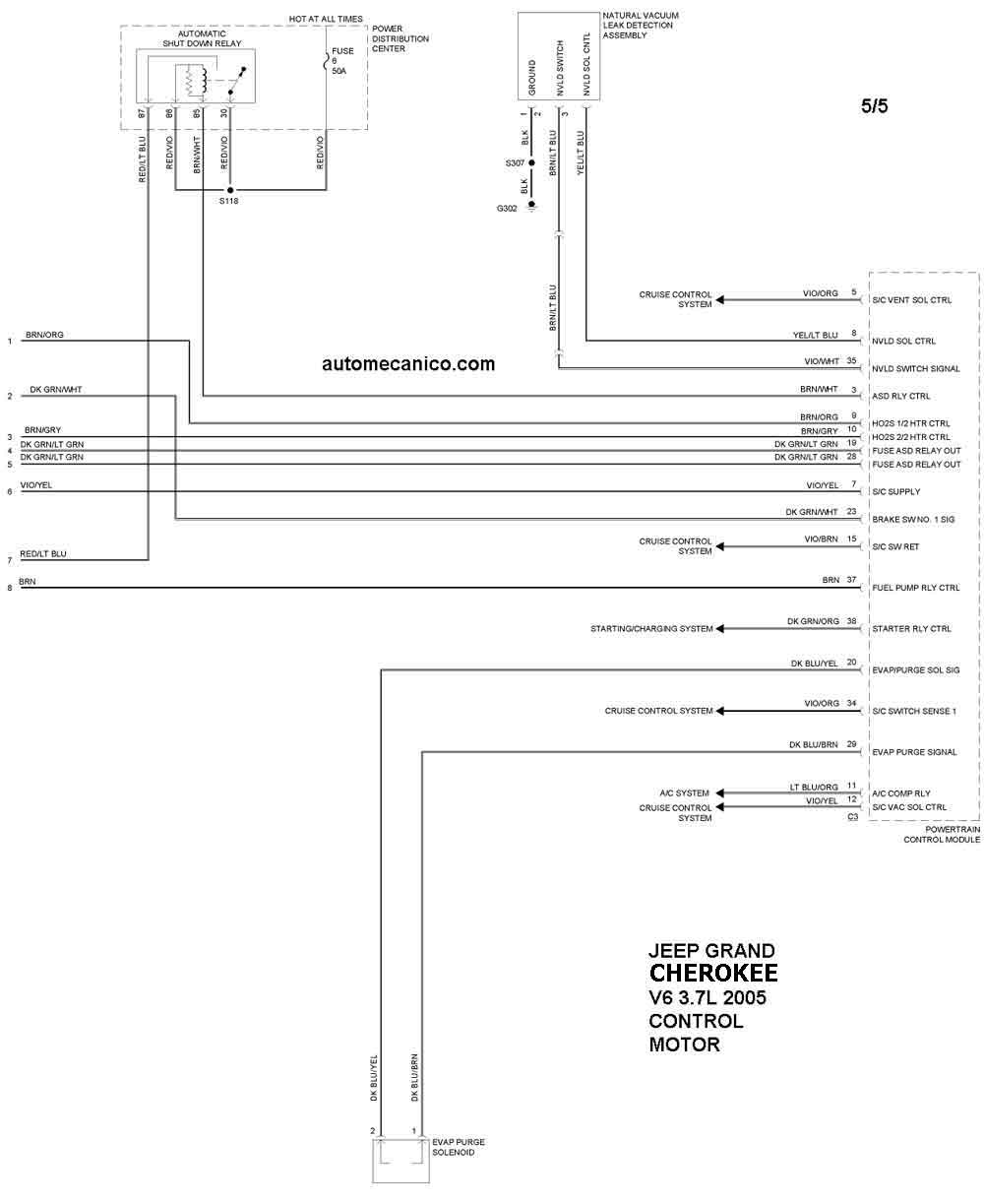

| 2005 | GRAND CHEROKEE 3.7L | CONTROL DEL MOTOR 5/5 |
| Año | JEEP | GRAND CHEROKEE 4.7L V8 |

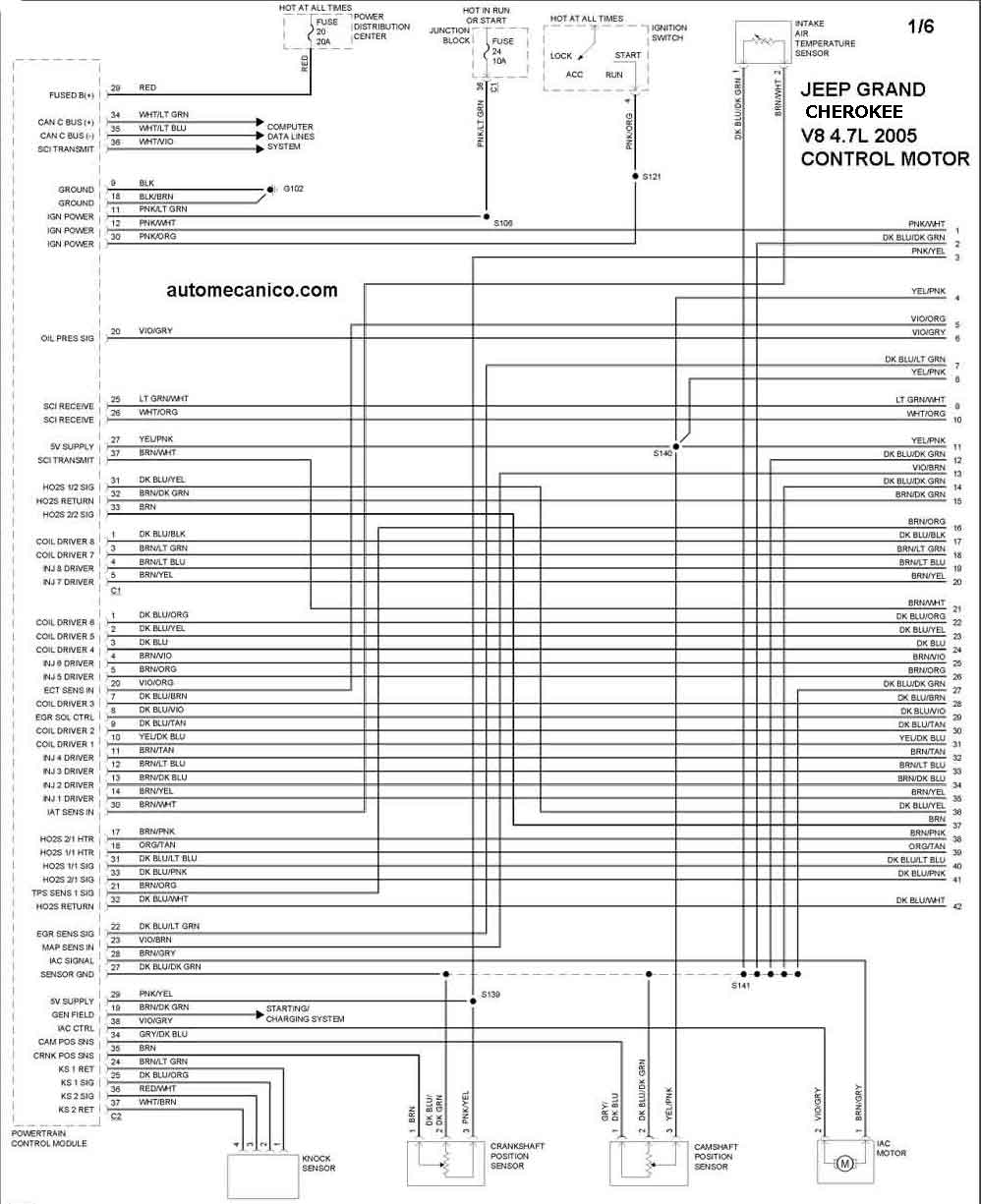

| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 1/6 |
| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 2/6 |

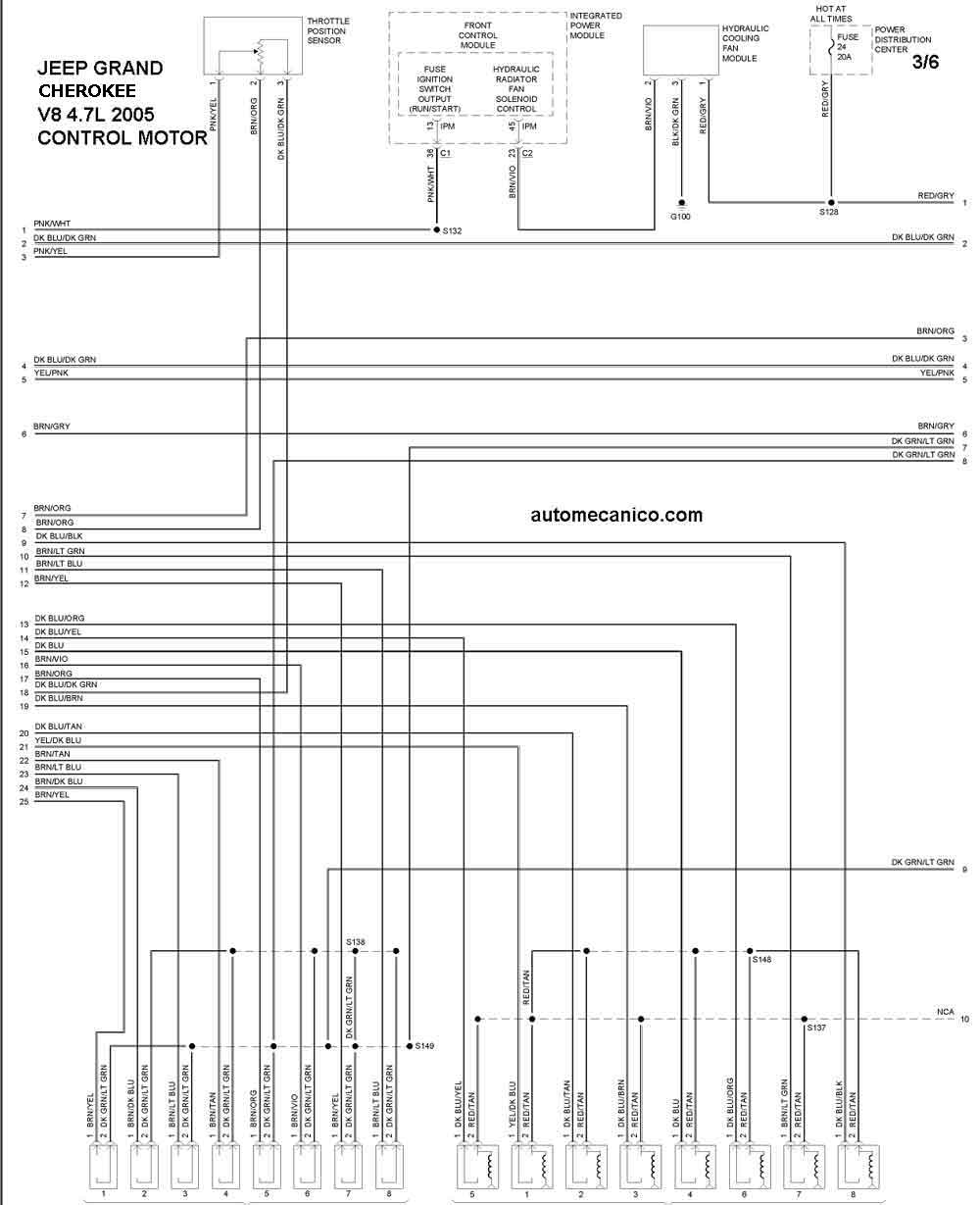

| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 3/6 |

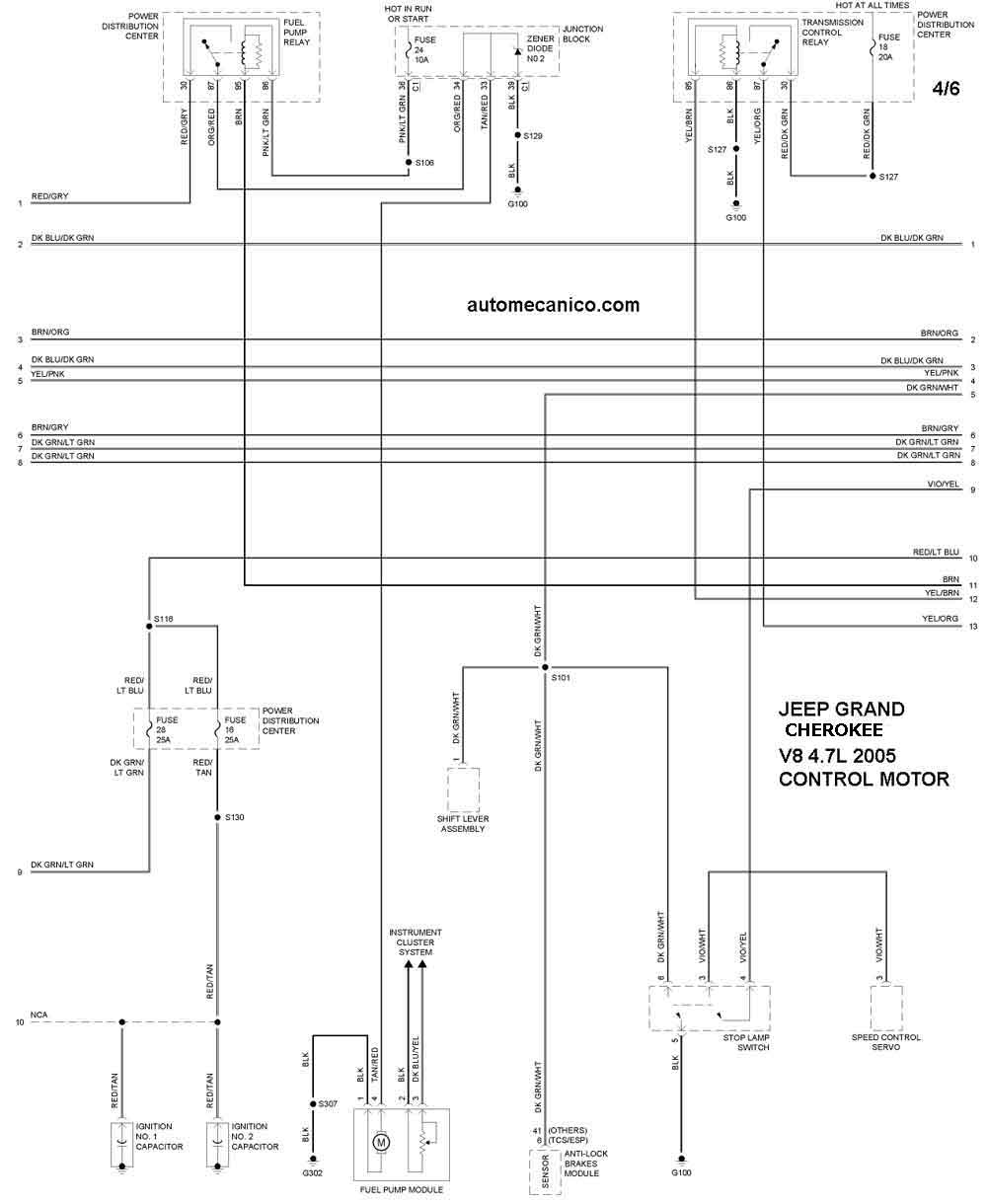

| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 4/6 |

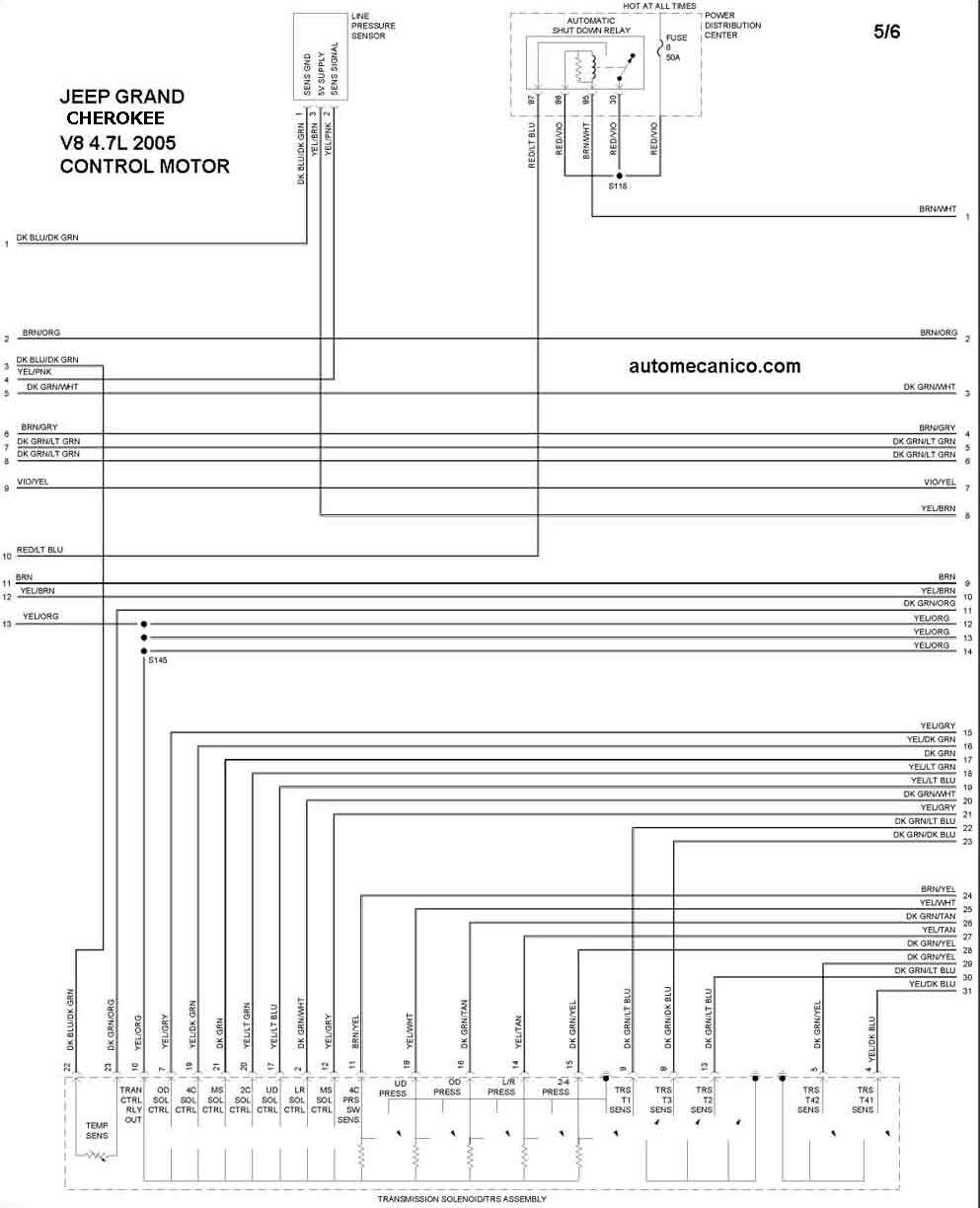

| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 5/6 |

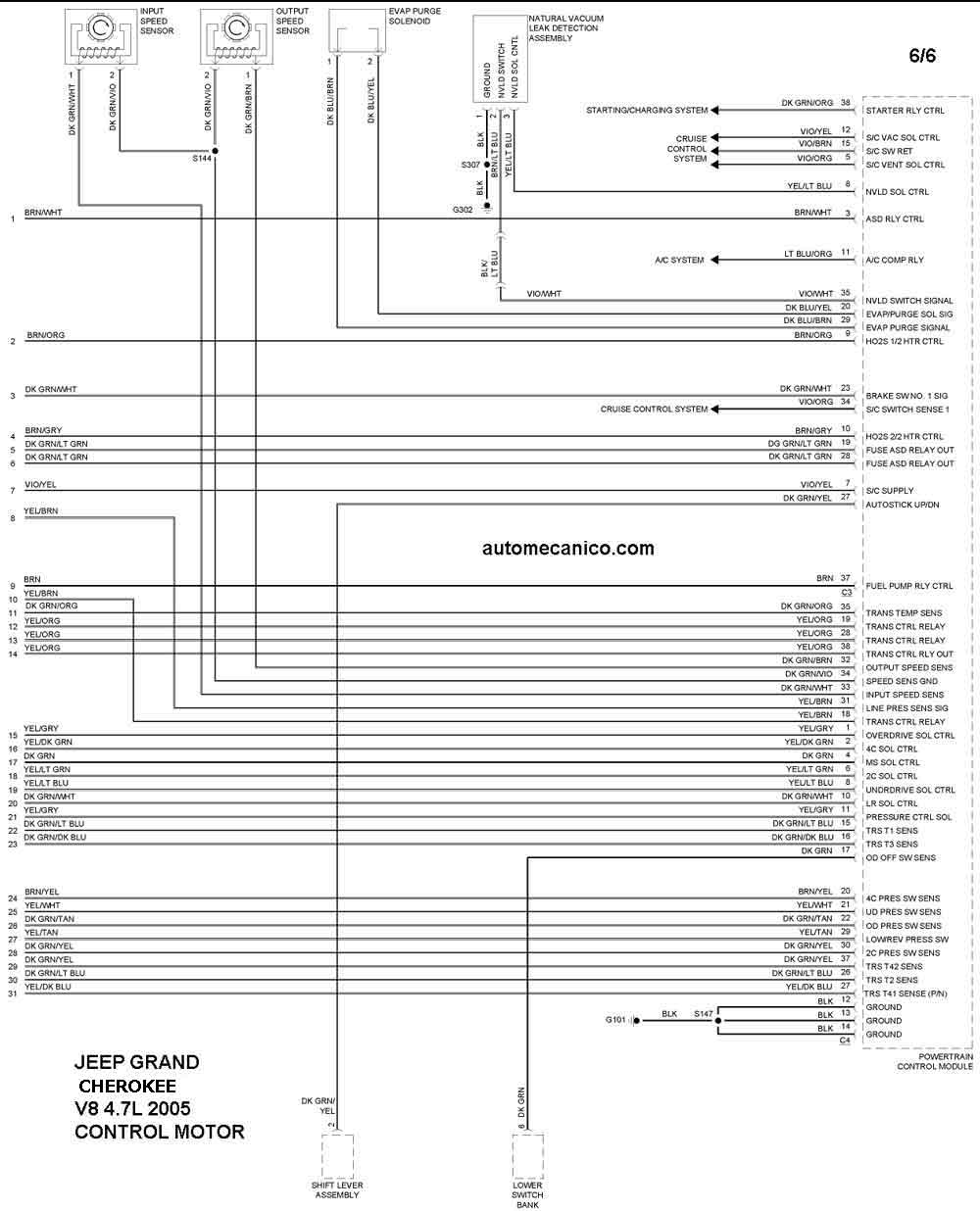

| 2005 | GRAND CHEROKEE 4.7L | CONTROL DEL MOTOR 6/6 |
| Año | JEEP | GRAND CHEROKEE 5.7L V8 |

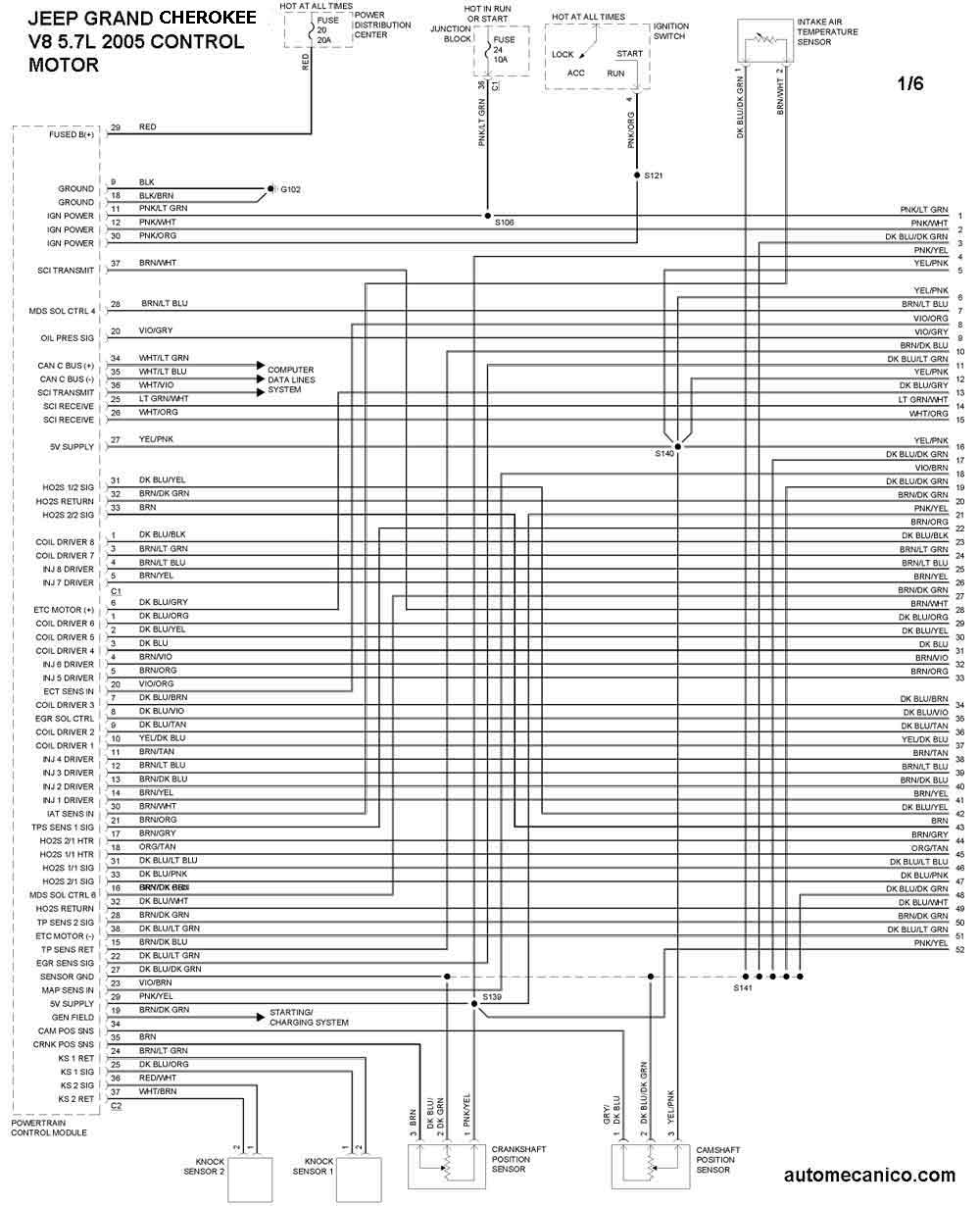

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 1/6 |

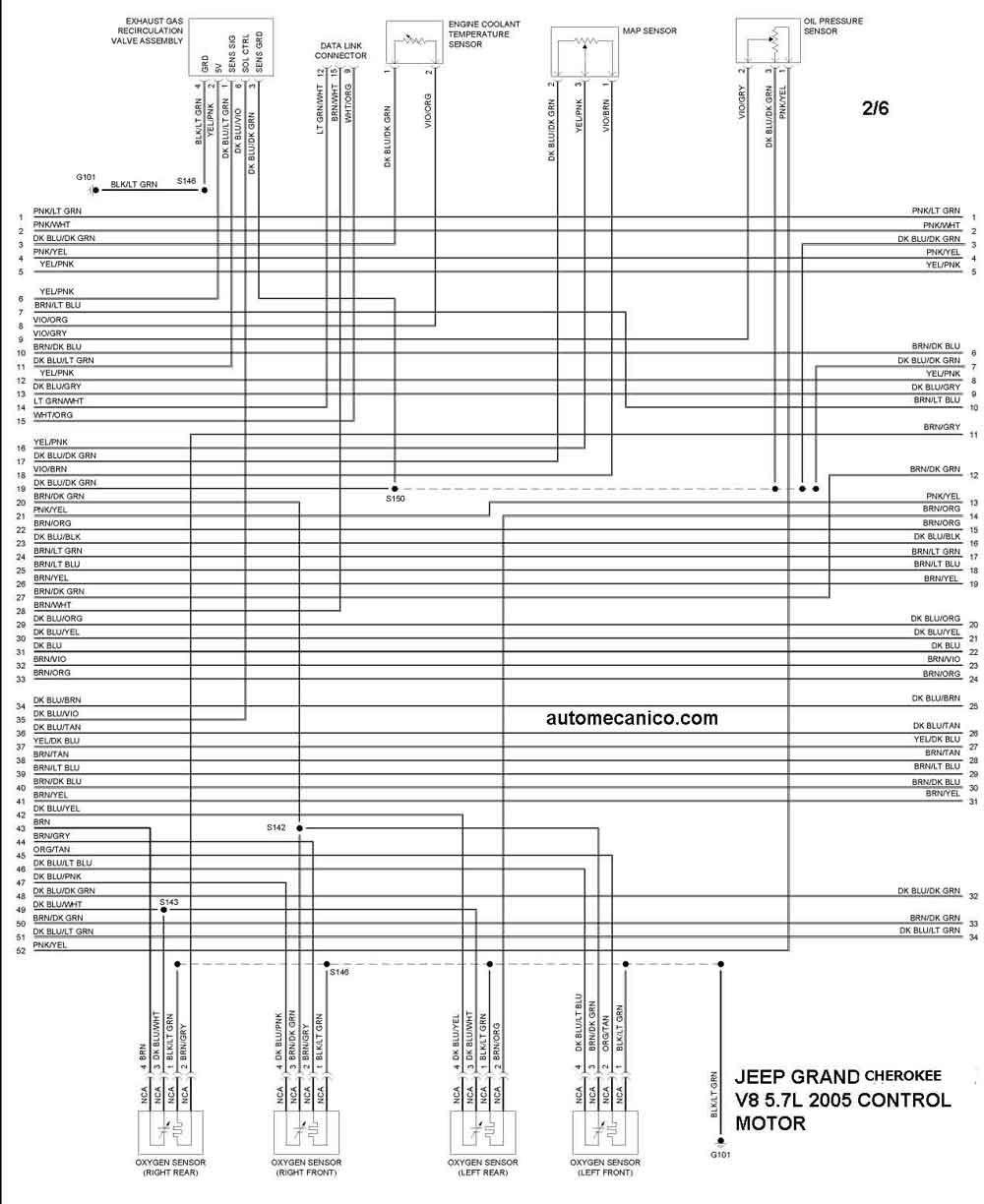

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 2/6 |

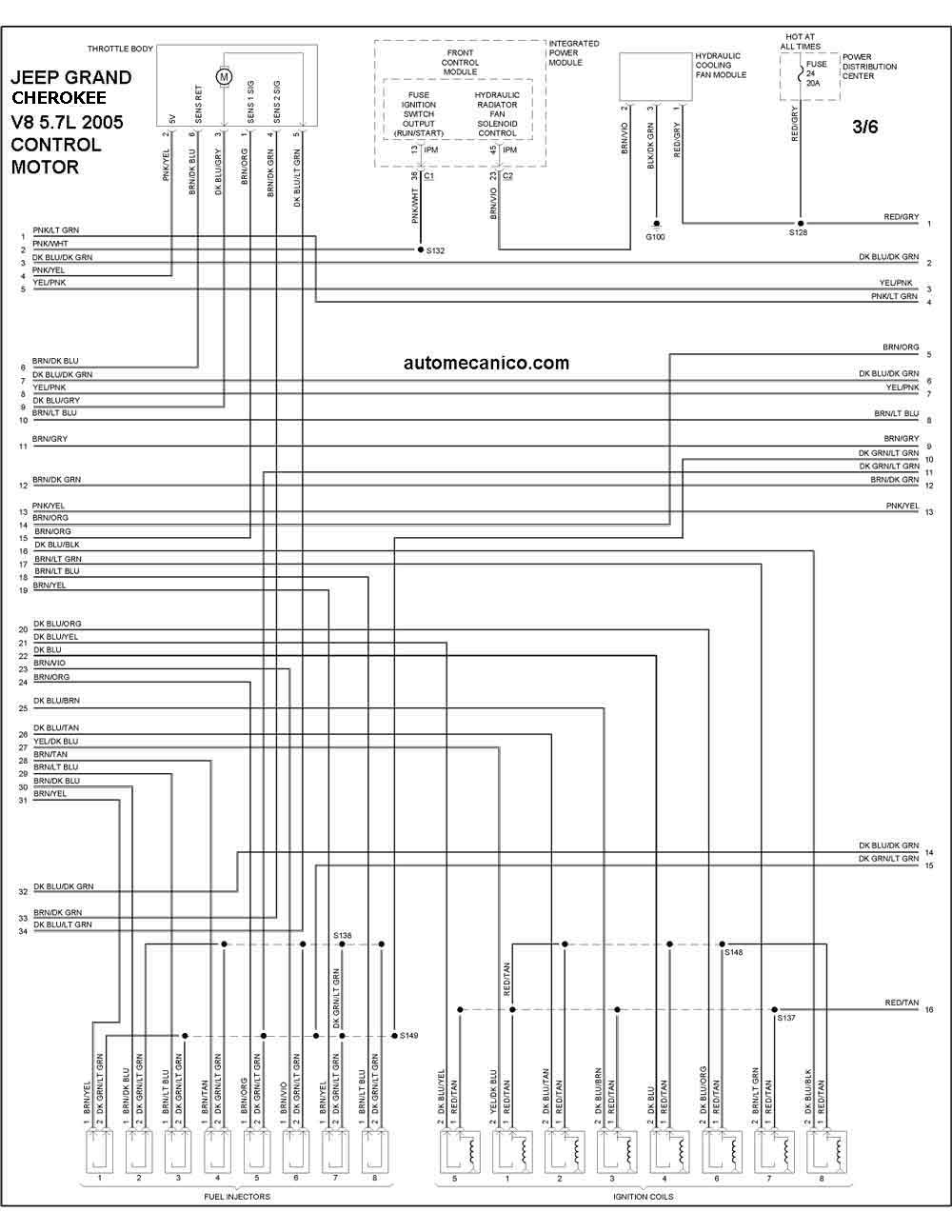

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 3/6 |

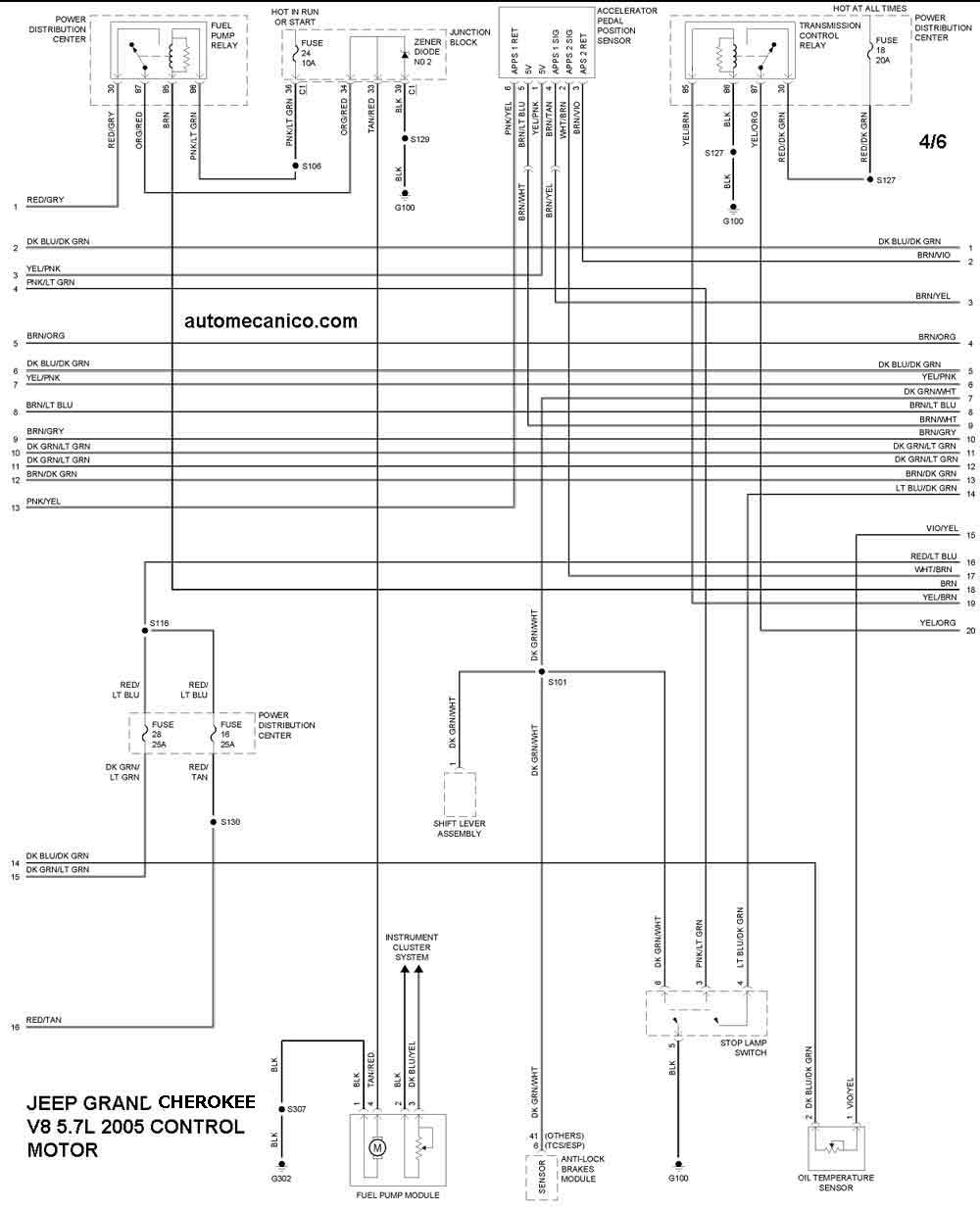

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 4/6 |

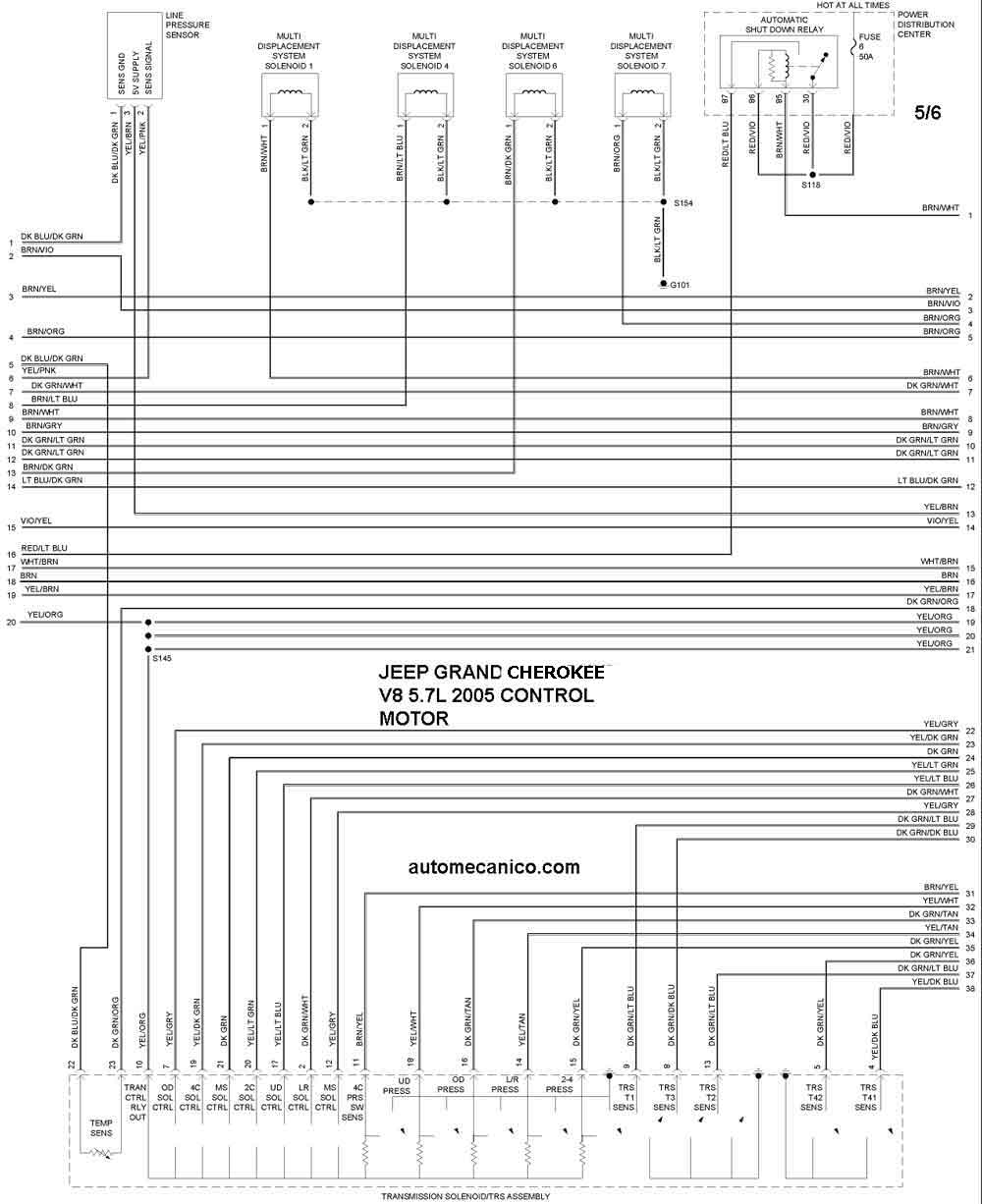

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 5/6 |

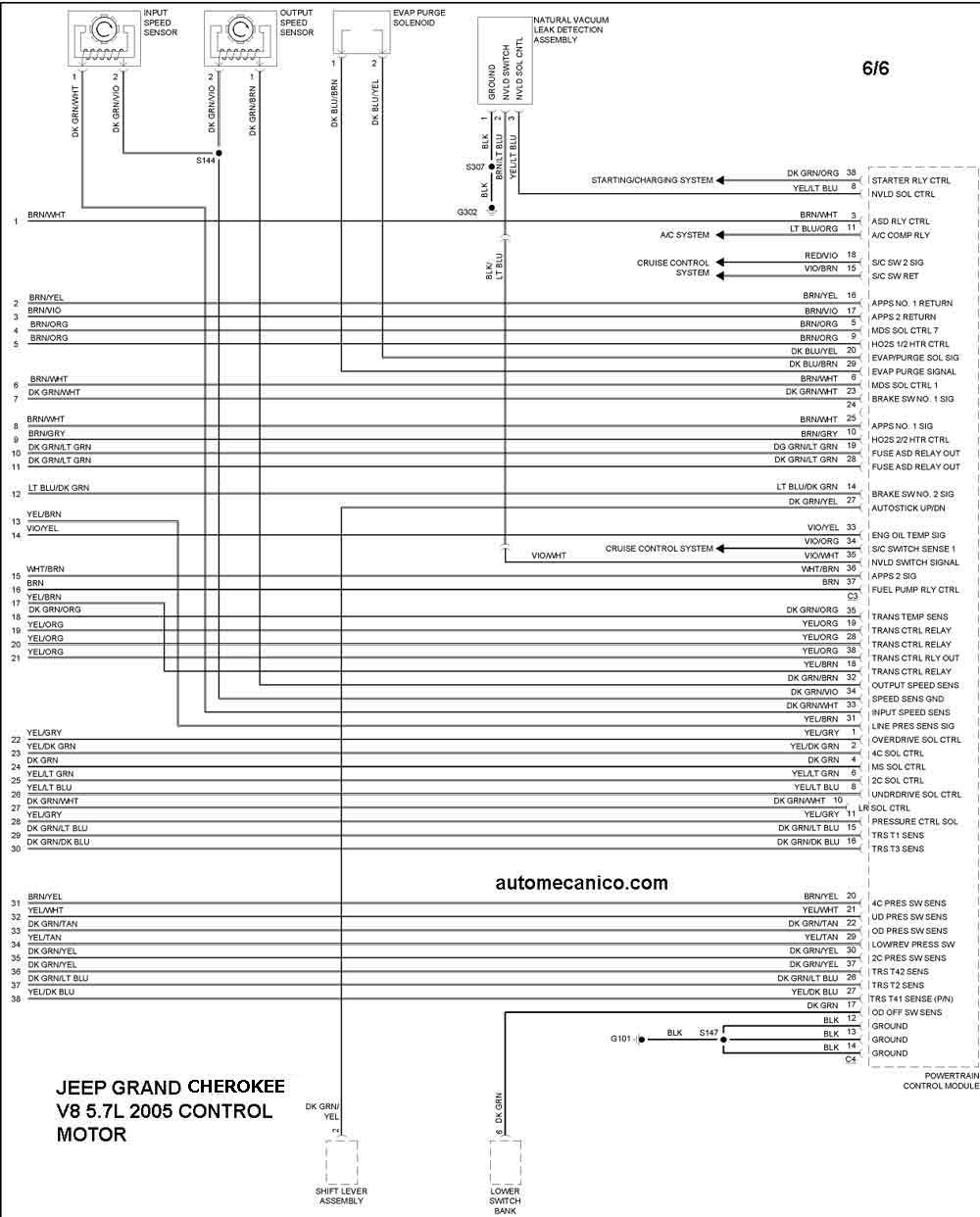

| 2005 | GRAND CHEROKEE 5.7L | CONTROL DEL MOTOR 6/6 |
