CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - JEEP 2005

DIAGRAMAS - JEEP: Liberty, Wrangler - 2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / JEEP: Liberty, Wrangler - 2005 -
Año JEEP LIBERTY - 2.4L 4 CIL 2005

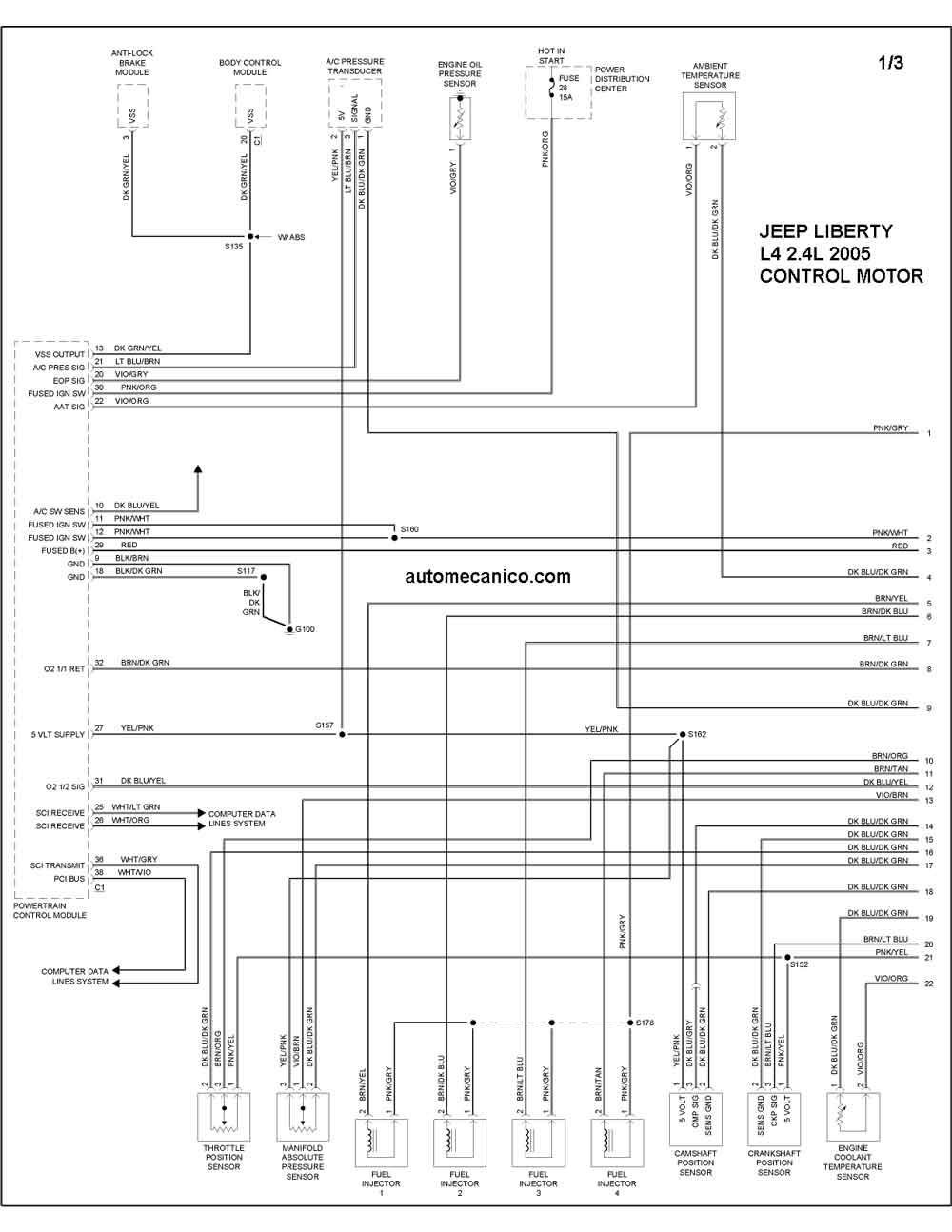

2005 LIBERTY 2.4L 4 CIL CONTROL DEL MOTOR 1/3

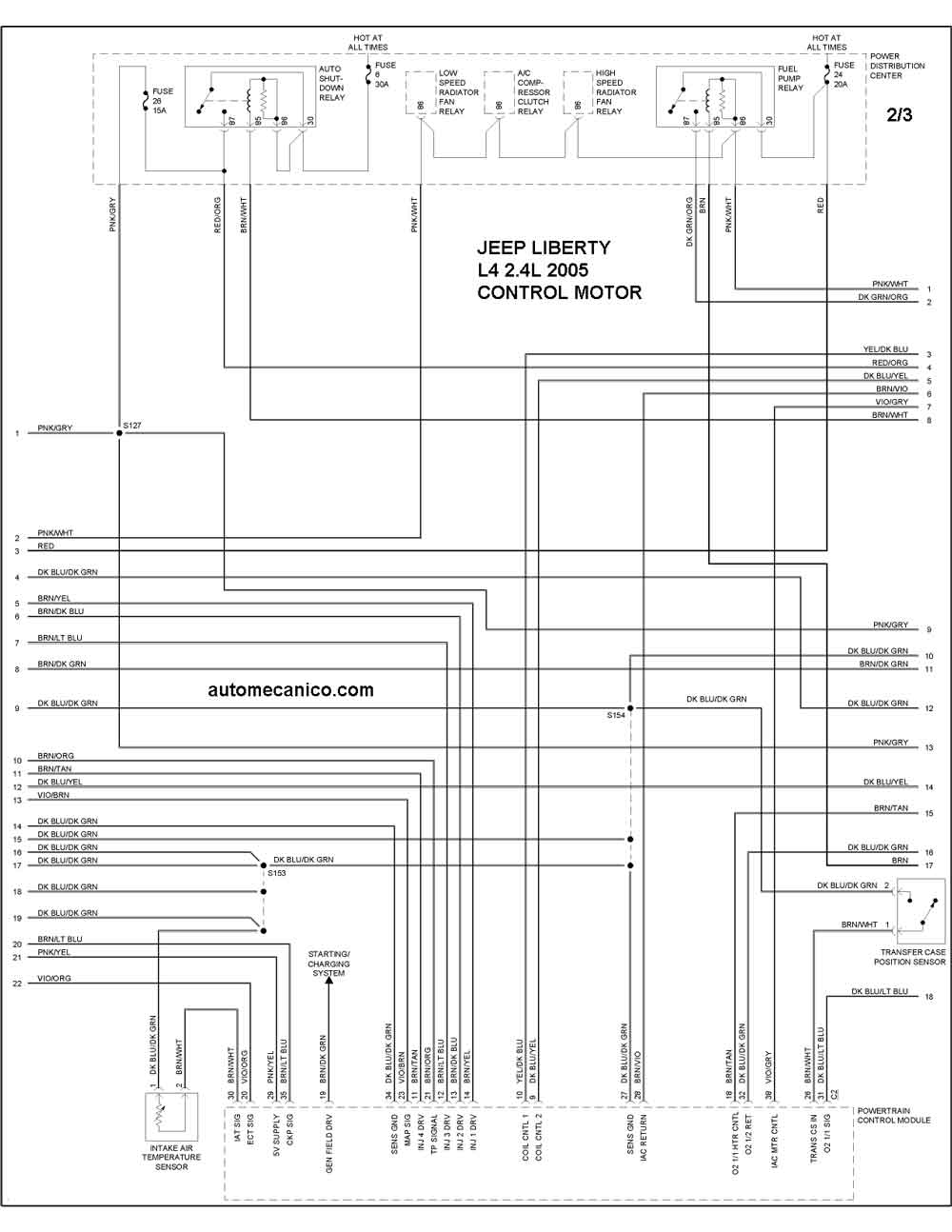

2005 LIBERTY 2.4L 4 CIL CONTROL DEL MOTOR 2/3

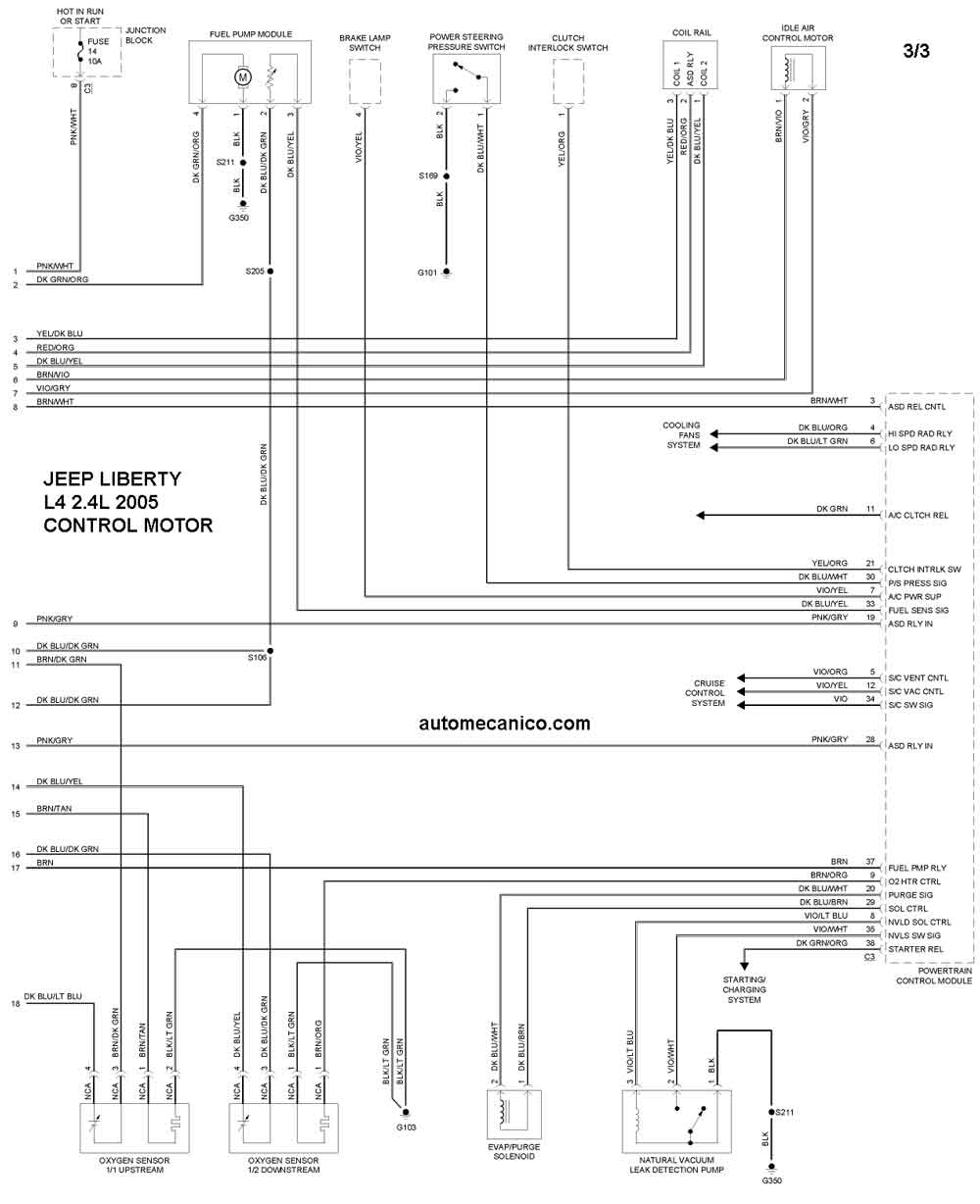

2005 LIBERTY 2.4L 4 CIL CONTROL DEL MOTOR 3/3
Año JEEP - Diesel LIBERTY - 2.8L 4 CIL 2005

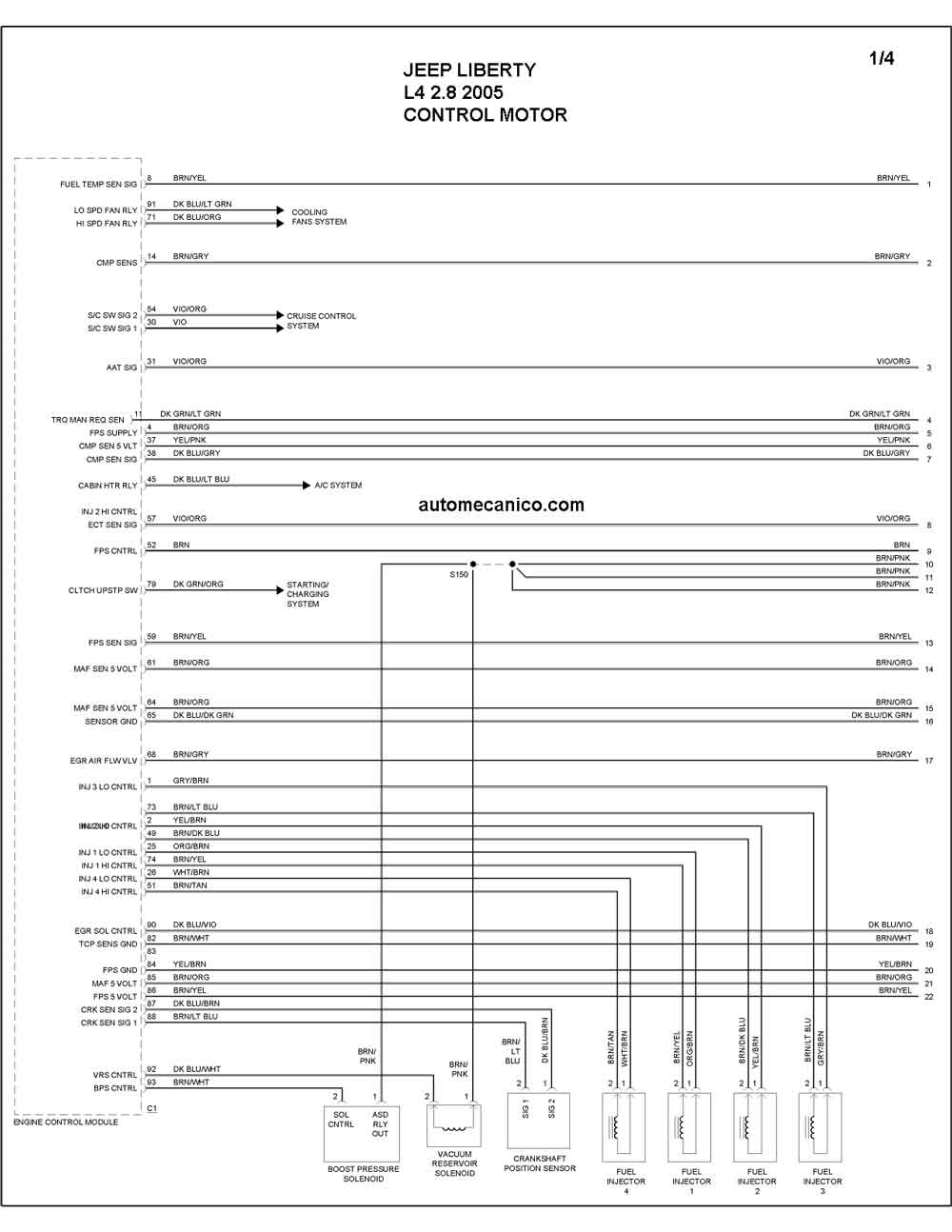

2005 LIBERTY 2.8L 4 CIL CONTROL DEL MOTOR 1/4

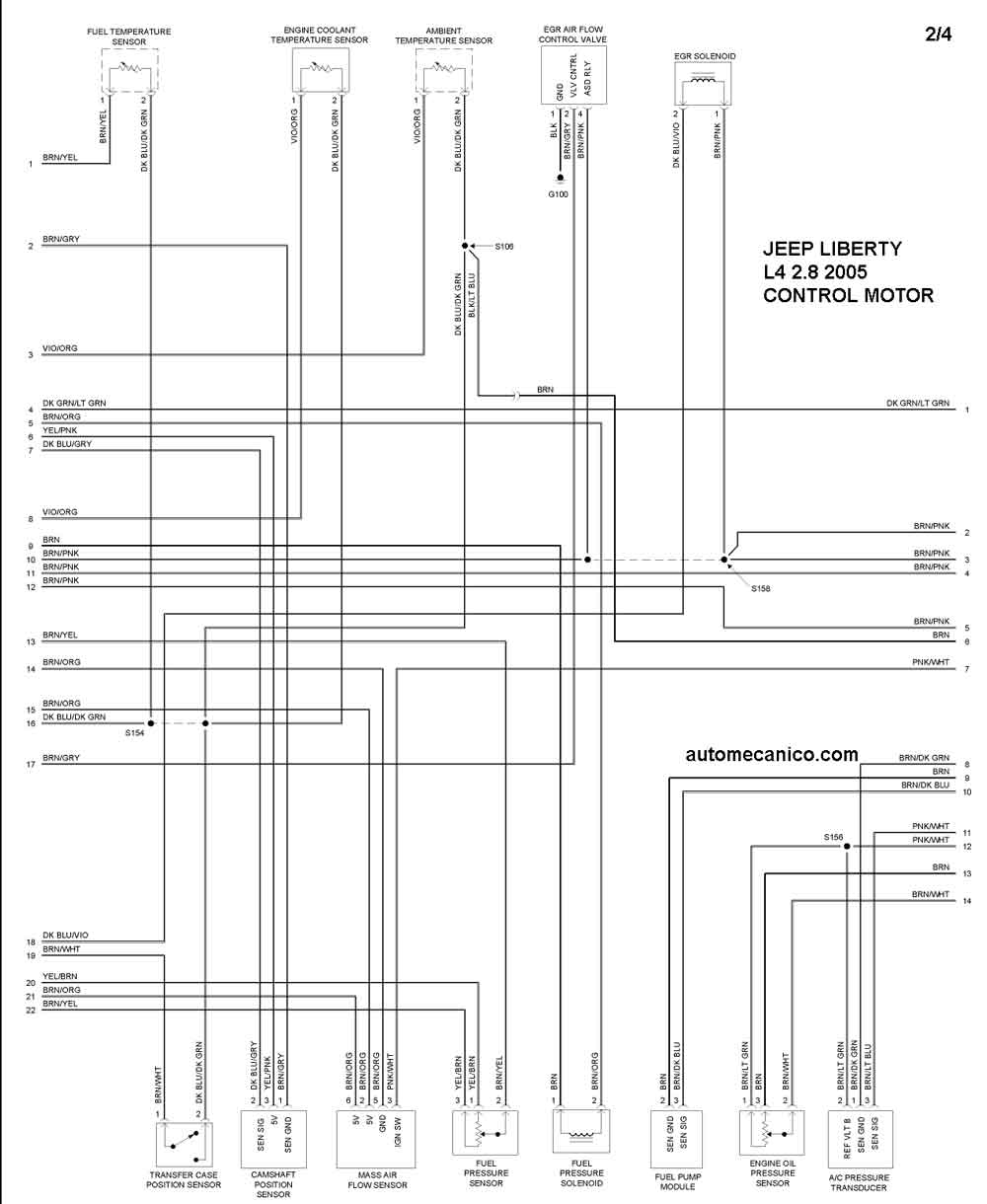

2005 LIBERTY 2.8L 4 CIL CONTROL DEL MOTOR 2/4

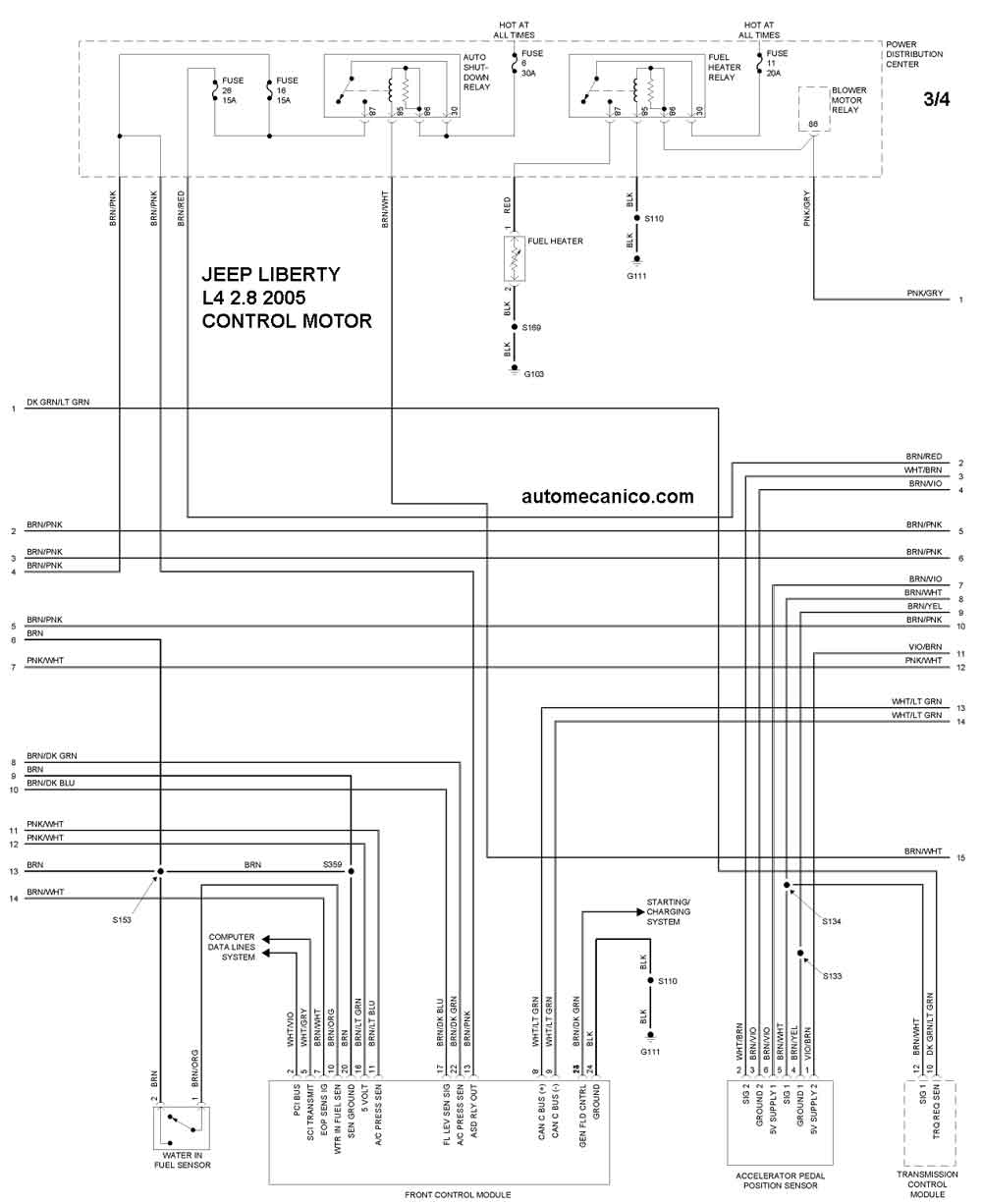

2005 LIBERTY 2.8L 4 CIL CONTROL DEL MOTOR 3/4

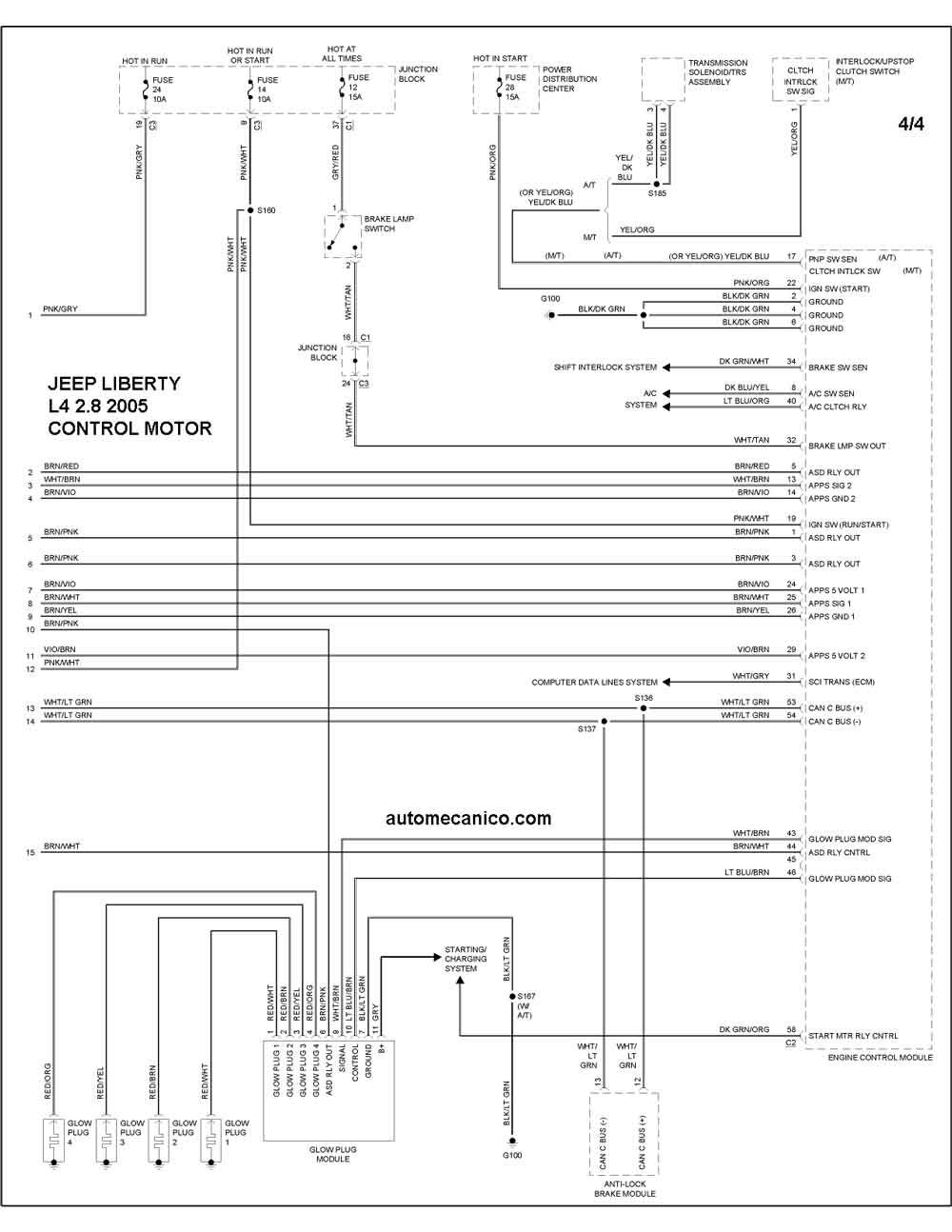

2005 LIBERTY 2.8L 4 CIL CONTROL DEL MOTOR 4/4
Año JEEP 2003 LIBERTY - 3.7L V6 2003

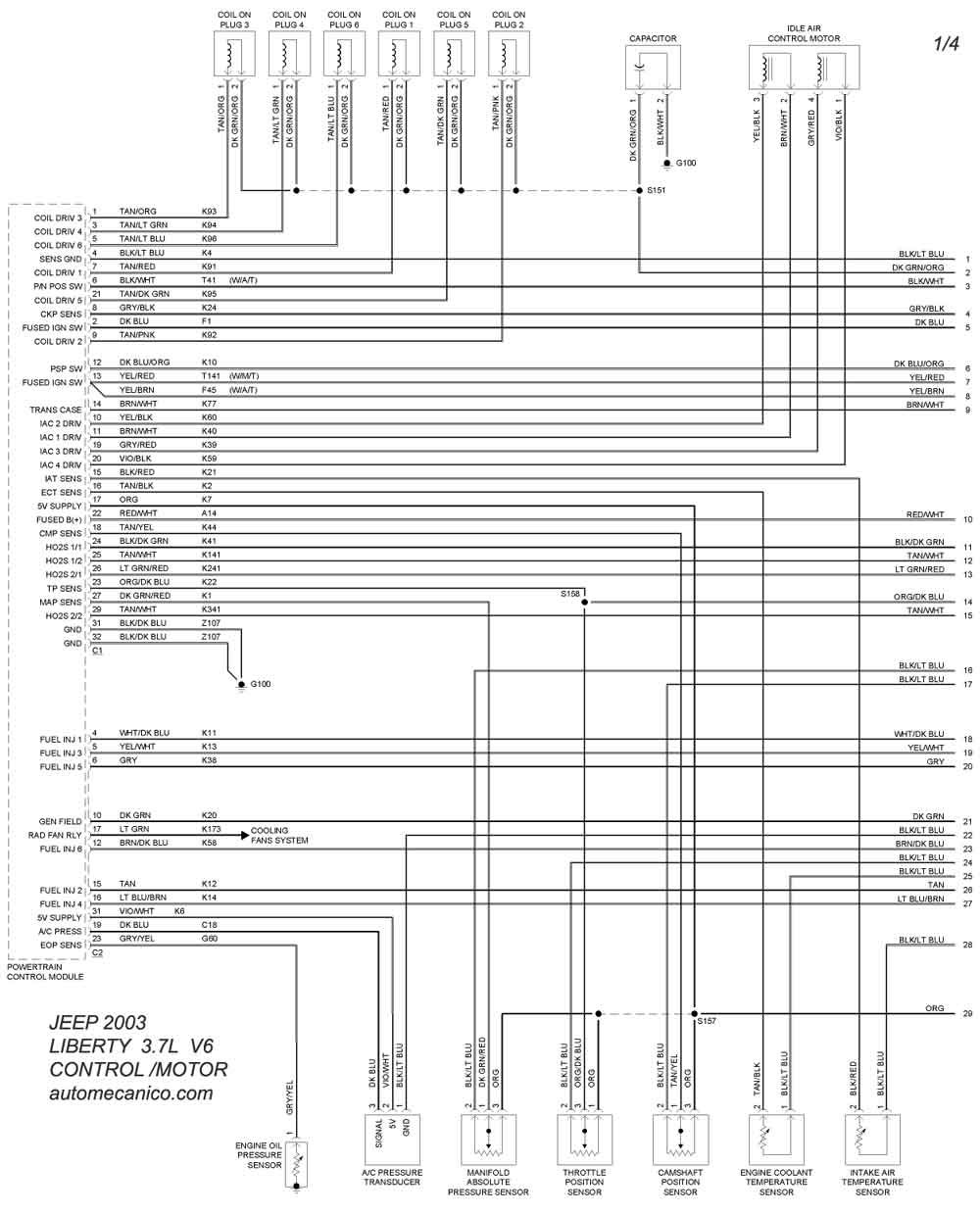

2003 LIBERTY 3.7L V6 CONTROL DEL MOTOR 1/4

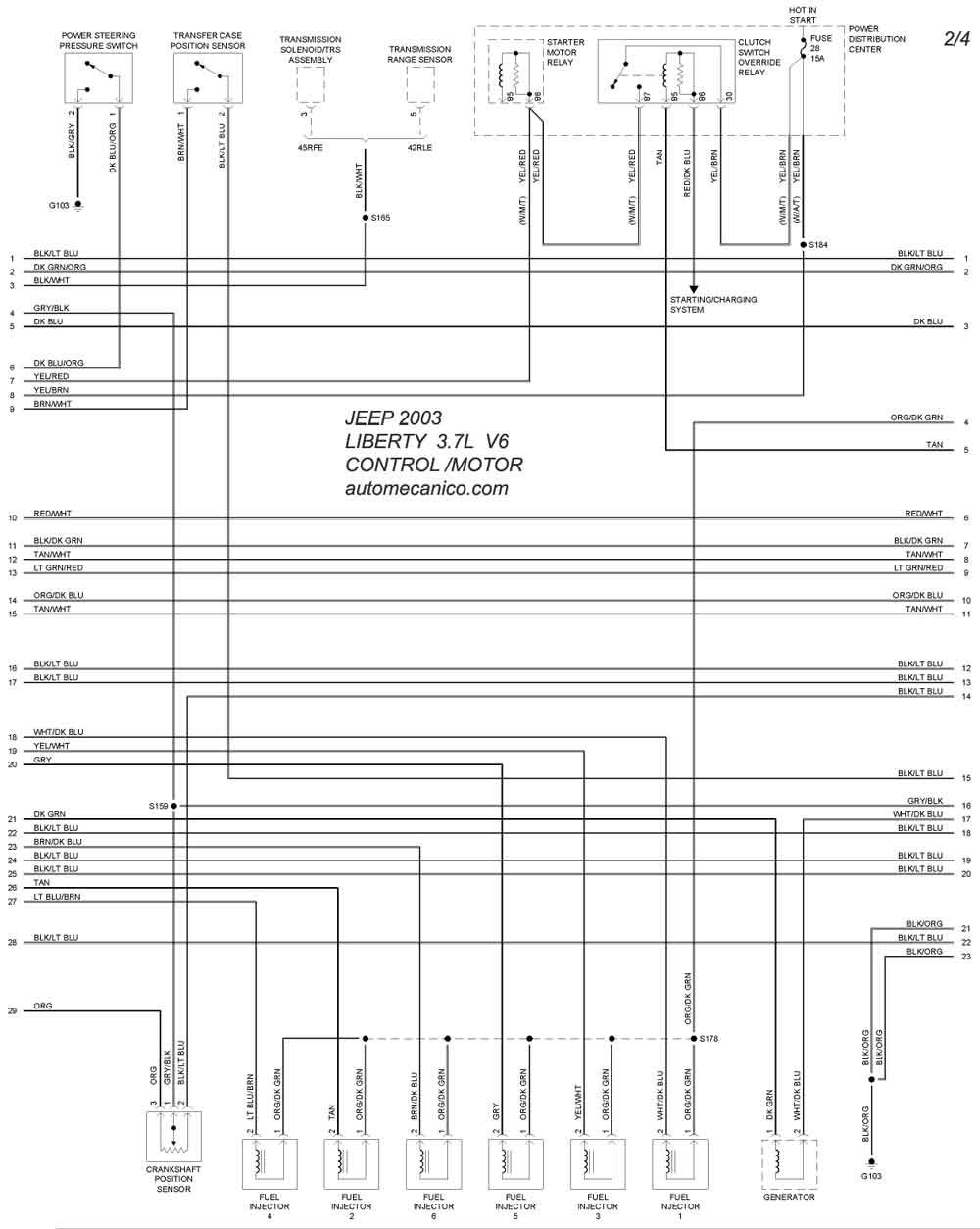

2003 LIBERTY 3.7L V6 CONTROL DEL MOTOR 2/4

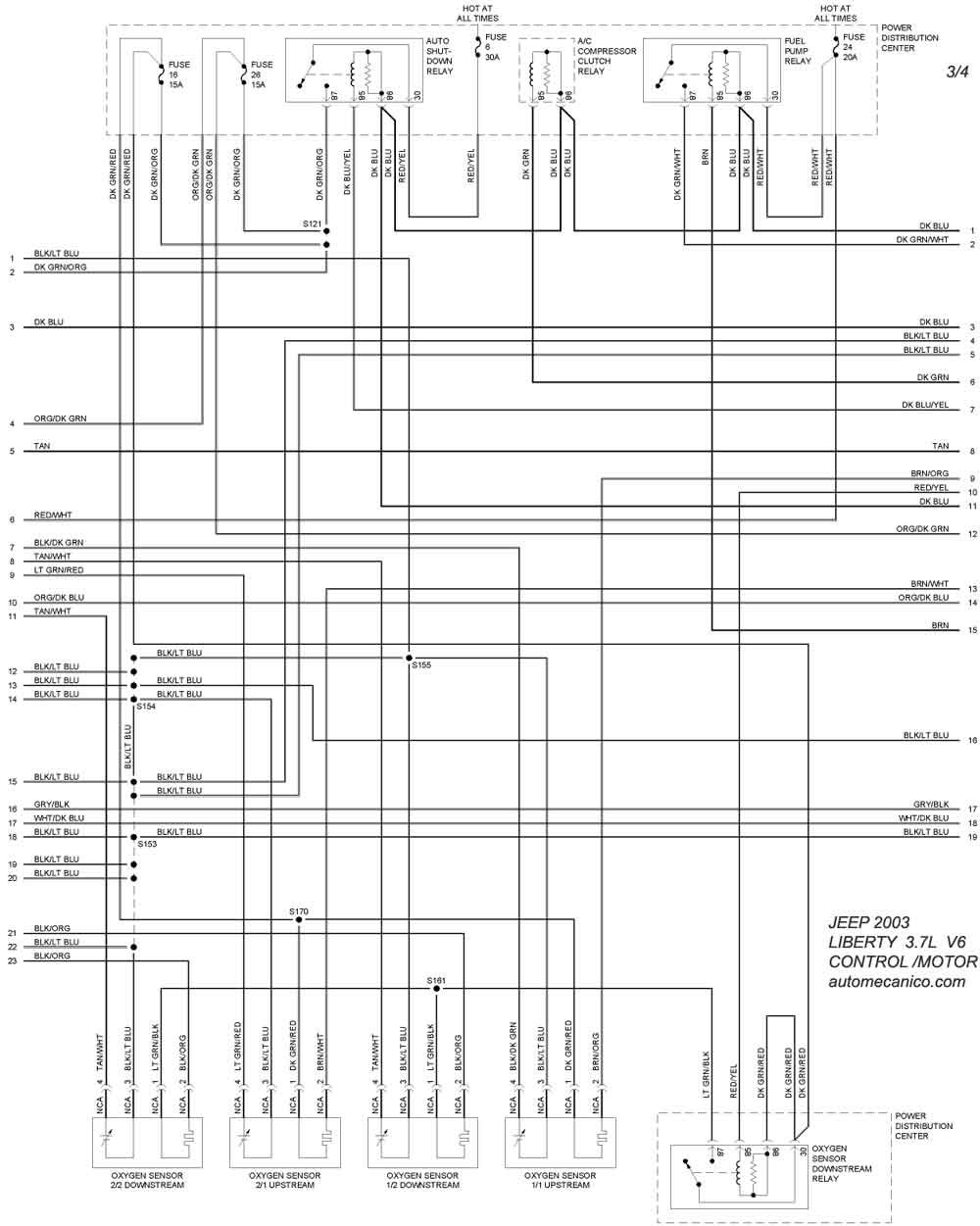

2003 LIBERTY 3.7L V6 CONTROL DEL MOTOR 3/4

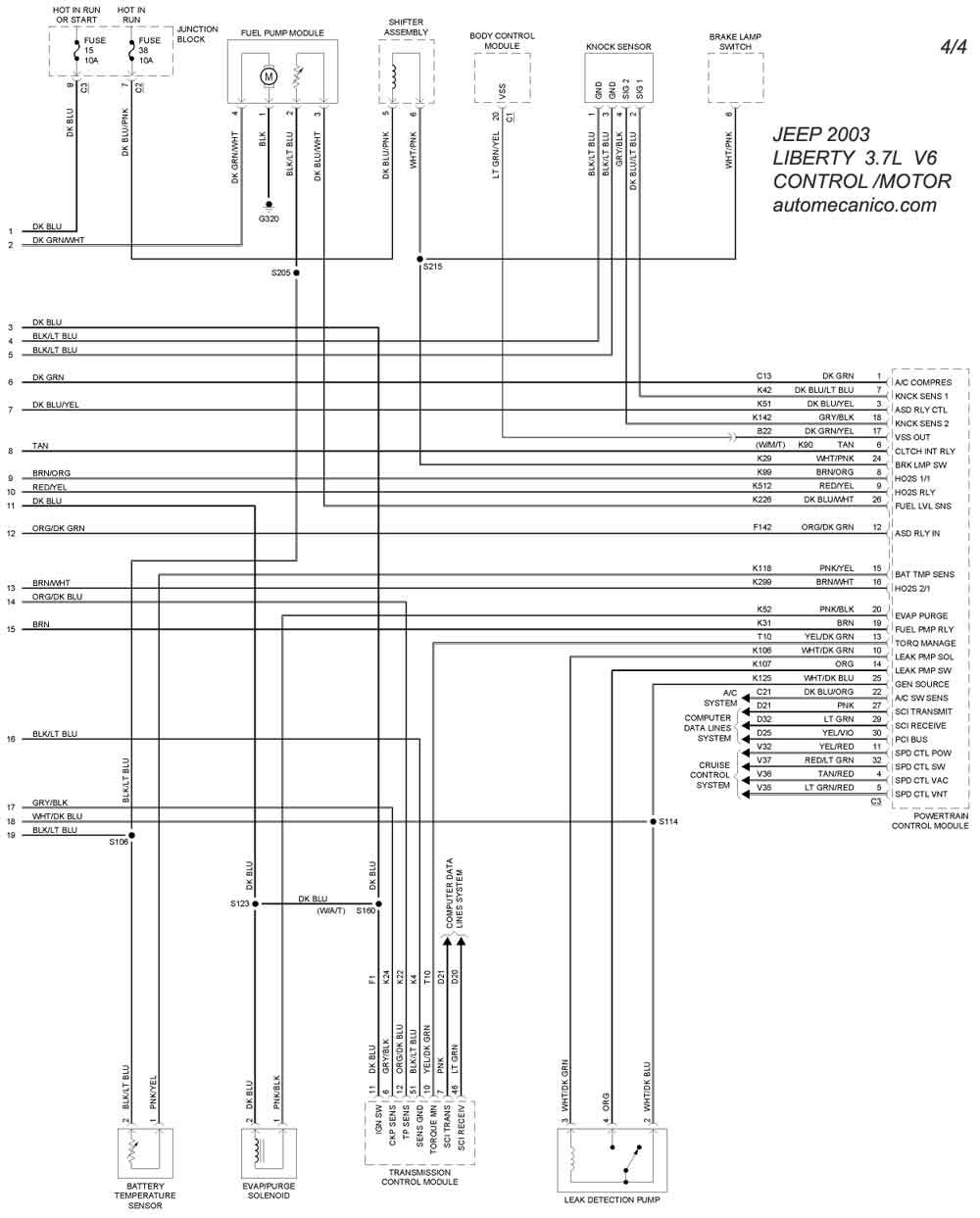

2003 LIBERTY 3.7L V6 CONTROL DEL MOTOR 4/4
Año JEEP 2005 LIBERTY - 3.7L V6 2005
2005 LIBERTY 3.7L V6 CONTROL DEL MOTOR 1/5
2005 LIBERTY 3.7L V6 CONTROL DEL MOTOR 2/5

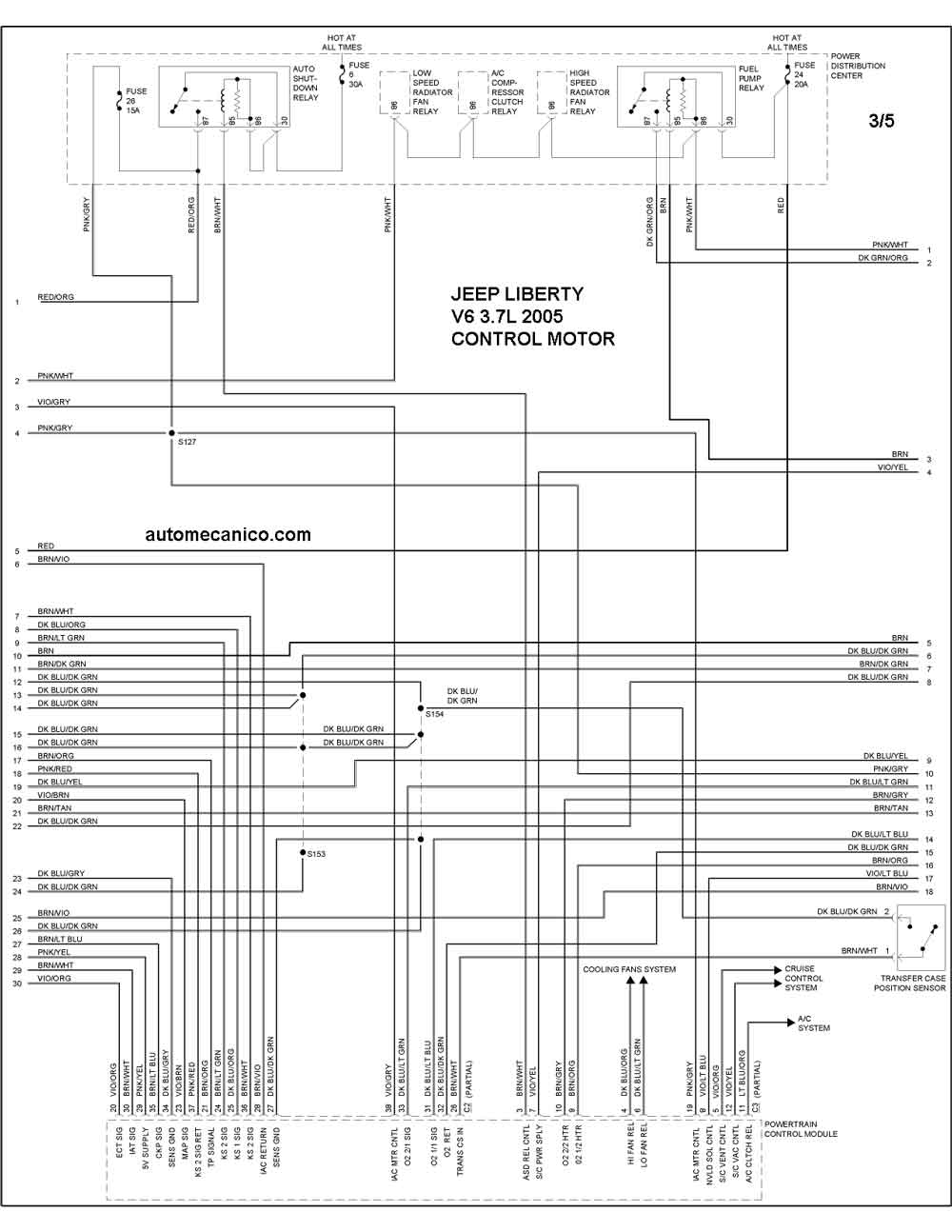

2005 LIBERTY 3.7L V6 CONTROL DEL MOTOR 3/5

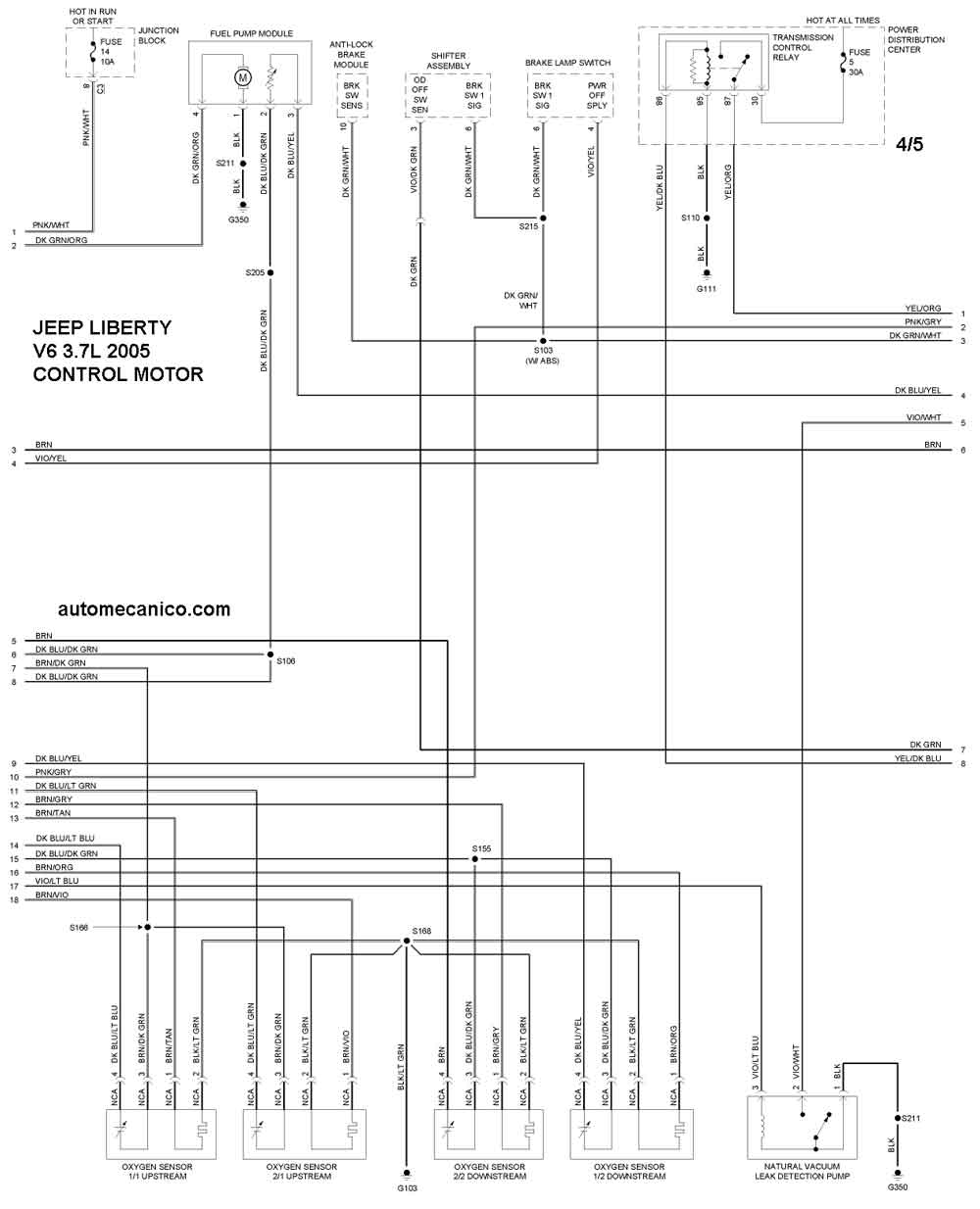

2005 LIBERTY 3.7L V6 CONTROL DEL MOTOR 4/5

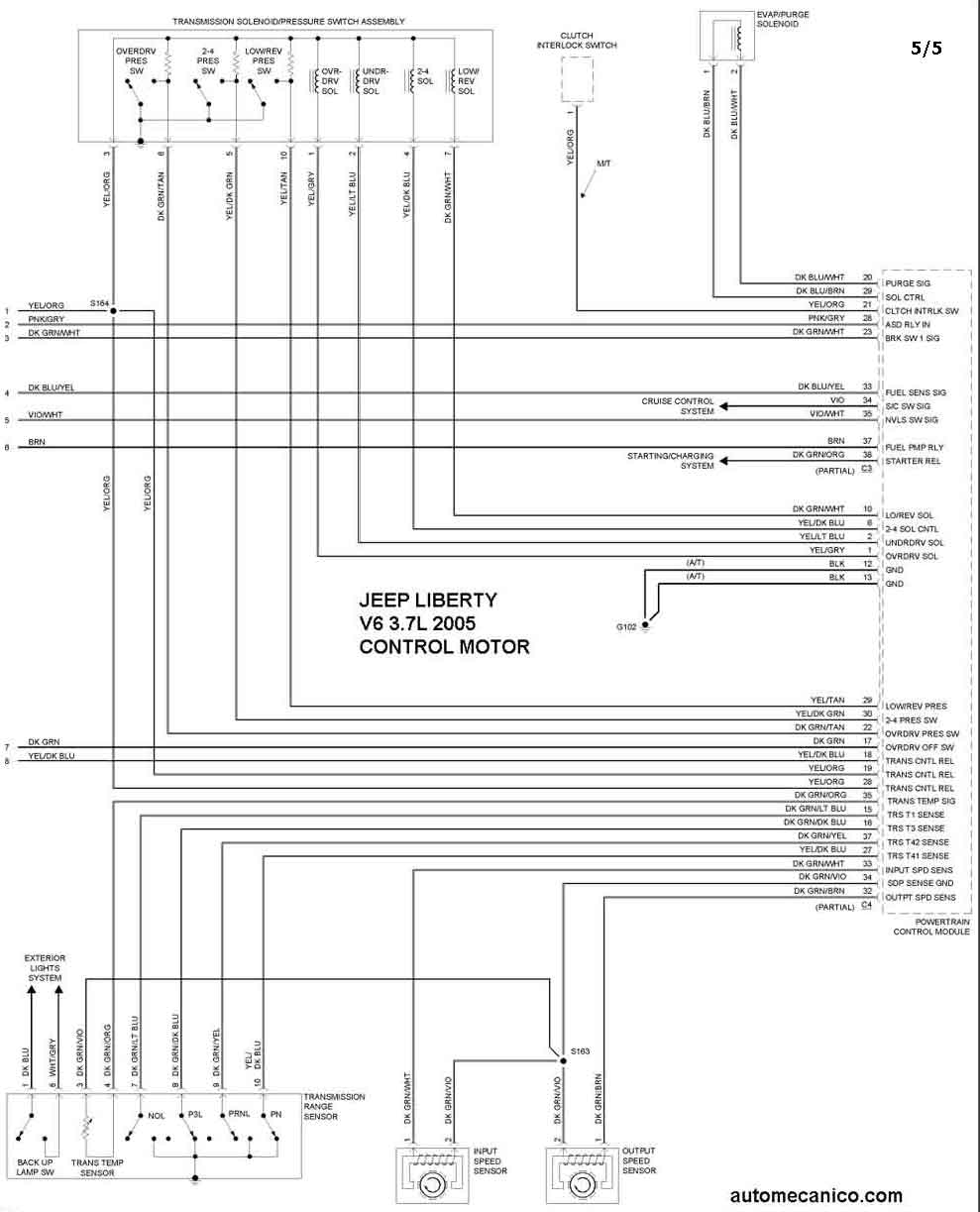

2005 LIBERTY 3.7L V6 CONTROL DEL MOTOR 5/5
Año JEEP 2005 WRANGLER - 2.4L 4 CIL 2005

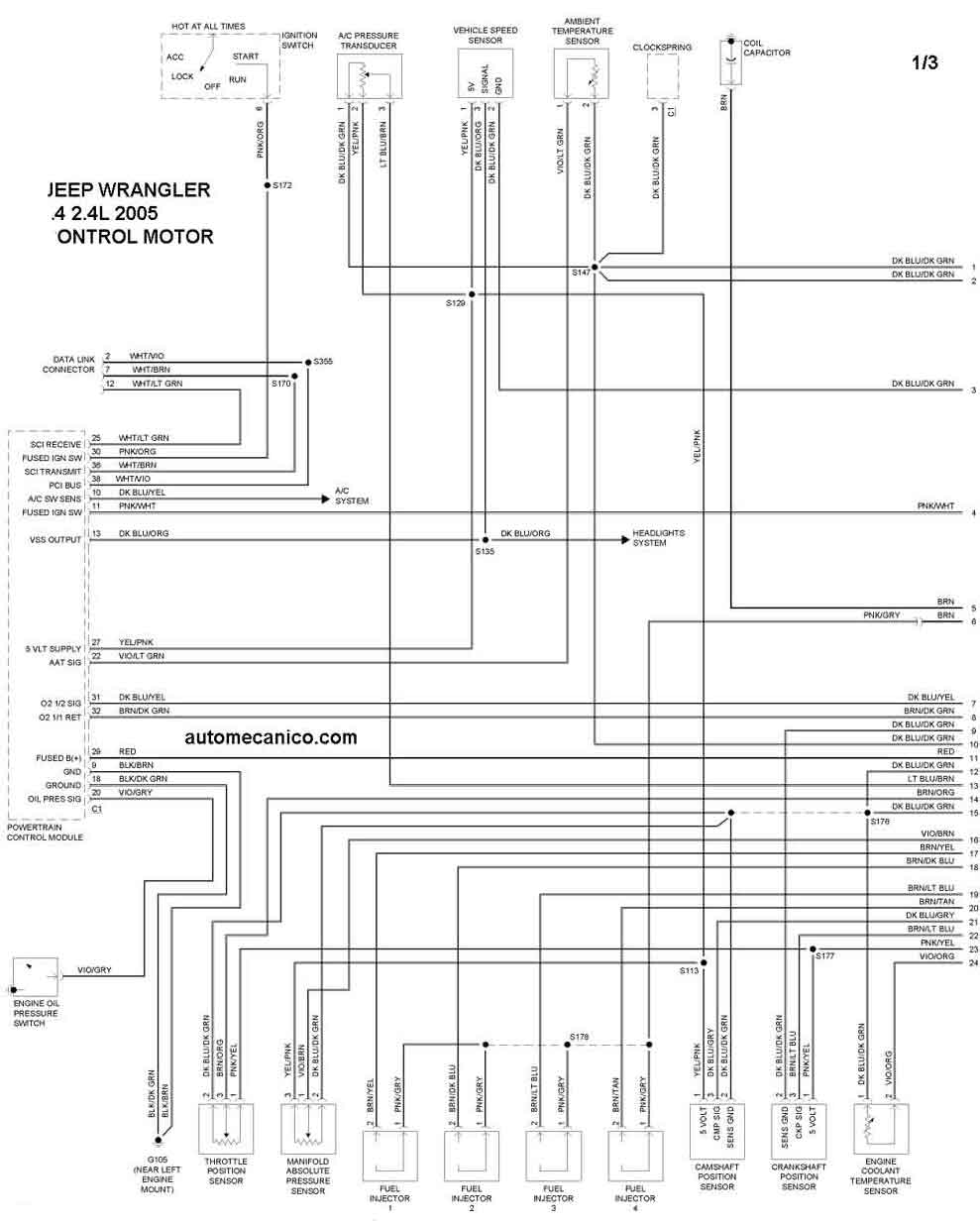

2005 WRANGLER 2.4L 4 CIL CONTROL DEL MOTOR 1/3

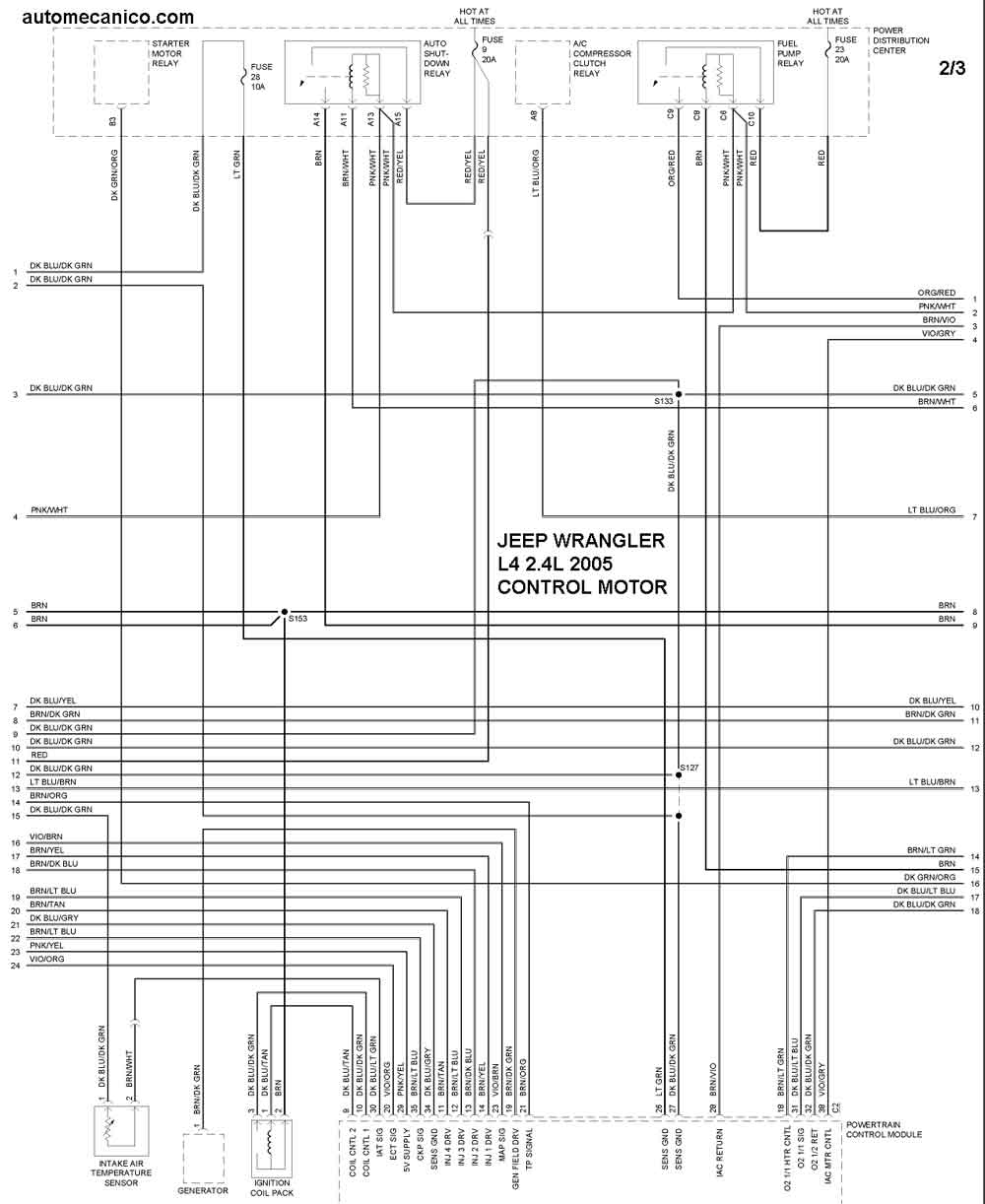

2005 WRANGLER 2.4L 4 CIL CONTROL DEL MOTOR 2/3
2005 WRANGLER 2.4L 4 CIL CONTROL DEL MOTOR 3/3
Año JEEP 2005 WRANGLER - 4.0L 6 CIL L6 2005
2005 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR 1/4
2005 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR 2/4

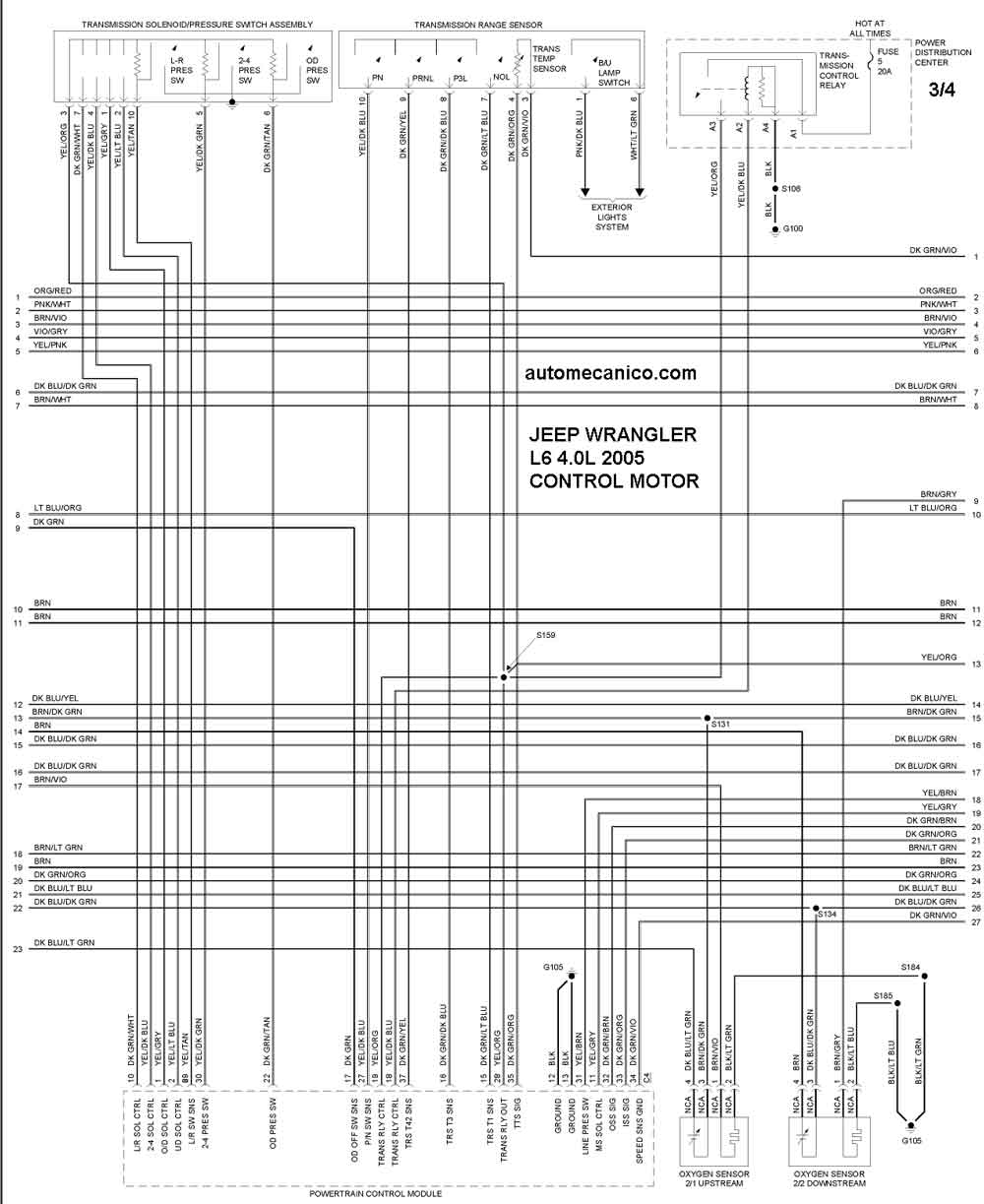

2005 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR 3/4

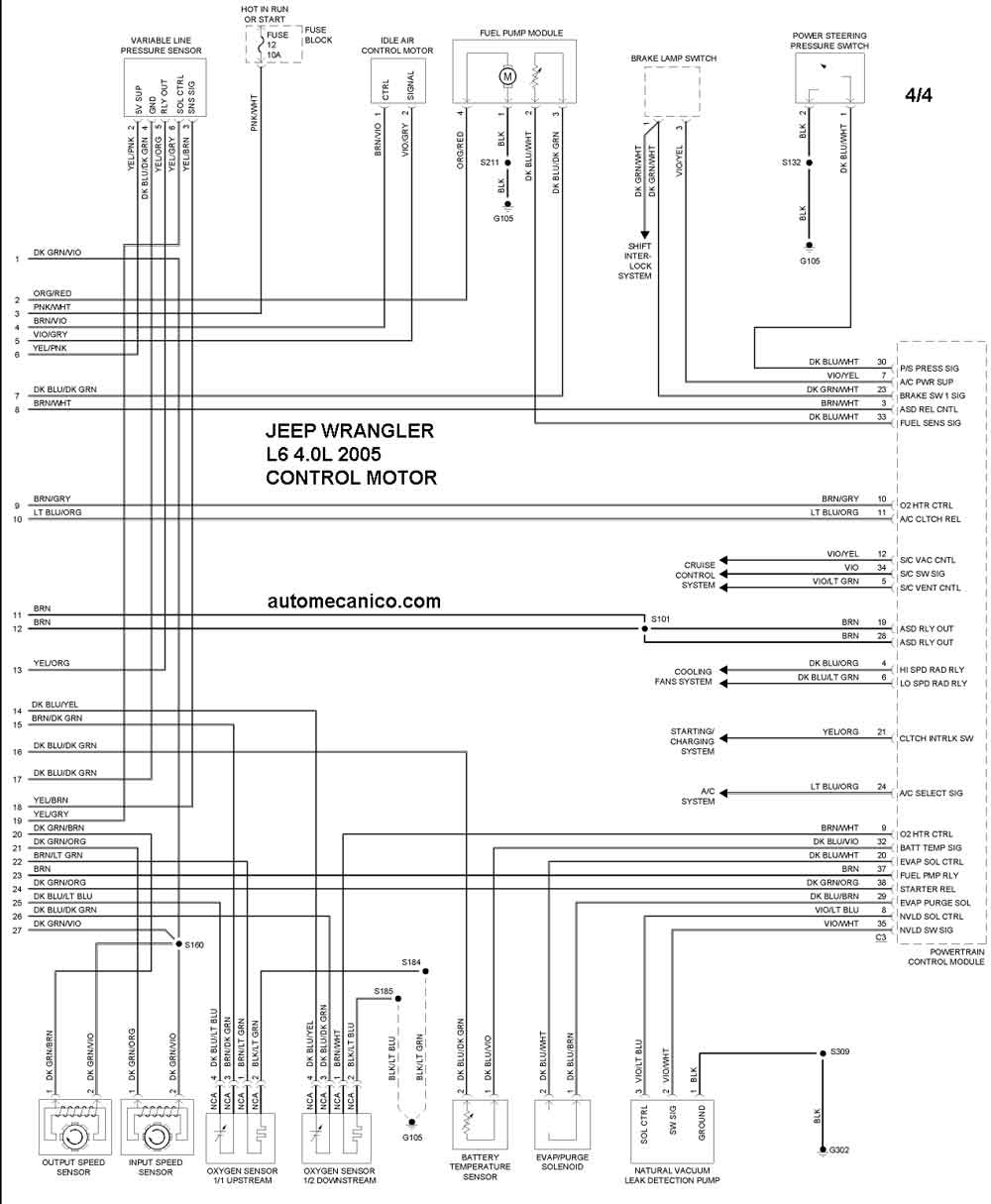

2005 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR 4/4
