CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - JEEP 1998

DIAGRAMAS - JEEP: Cherokee, Wrangler -  1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / JEEP: Cherokee, Wrangler - 1998 -
Año JEEP - L4 CHEROKEE 2.5L 4 CIL 1998
1998 CHEROKEE 2.5L 4 CIL CONTROL DEL MOTOR - 1/3

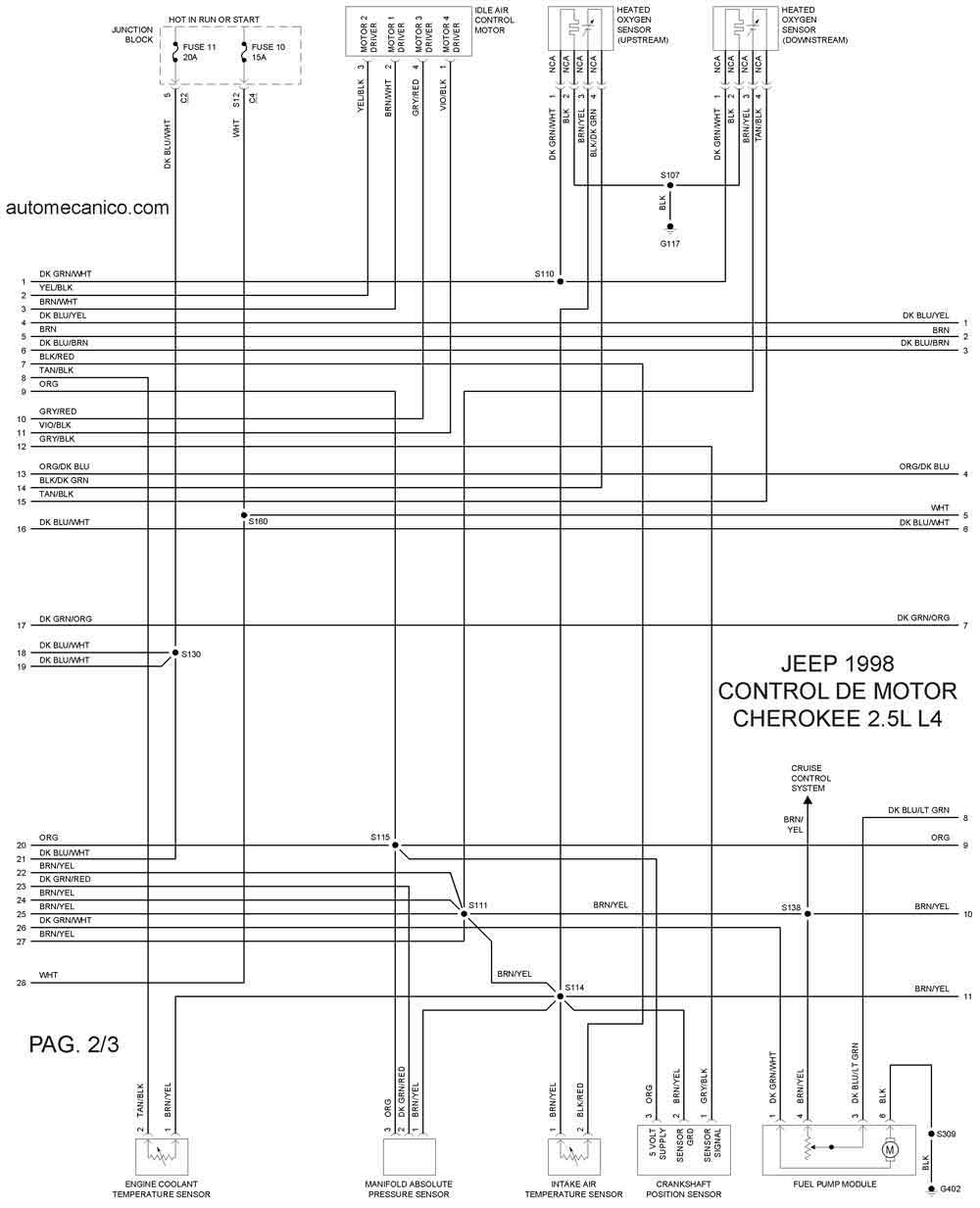

1998 CHEROKEE 2.5L 4 CIL CONTROL DEL MOTOR - 2/3

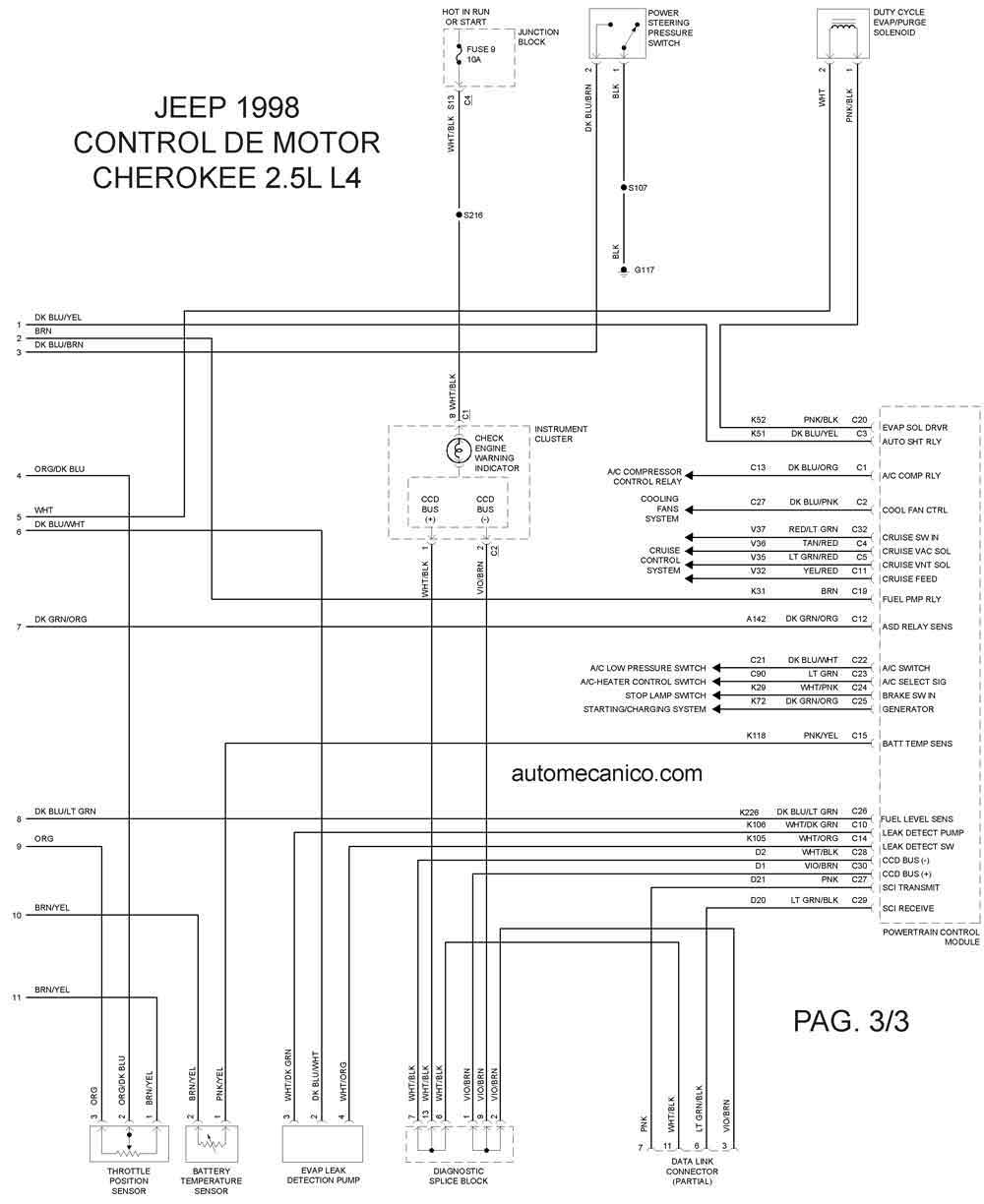

1998 CHEROKEE 2.5L 4 CIL CONTROL DEL MOTOR - 3/3
Año JEEP - L6 CHEROKEE 4.0L 6 CIL 1998

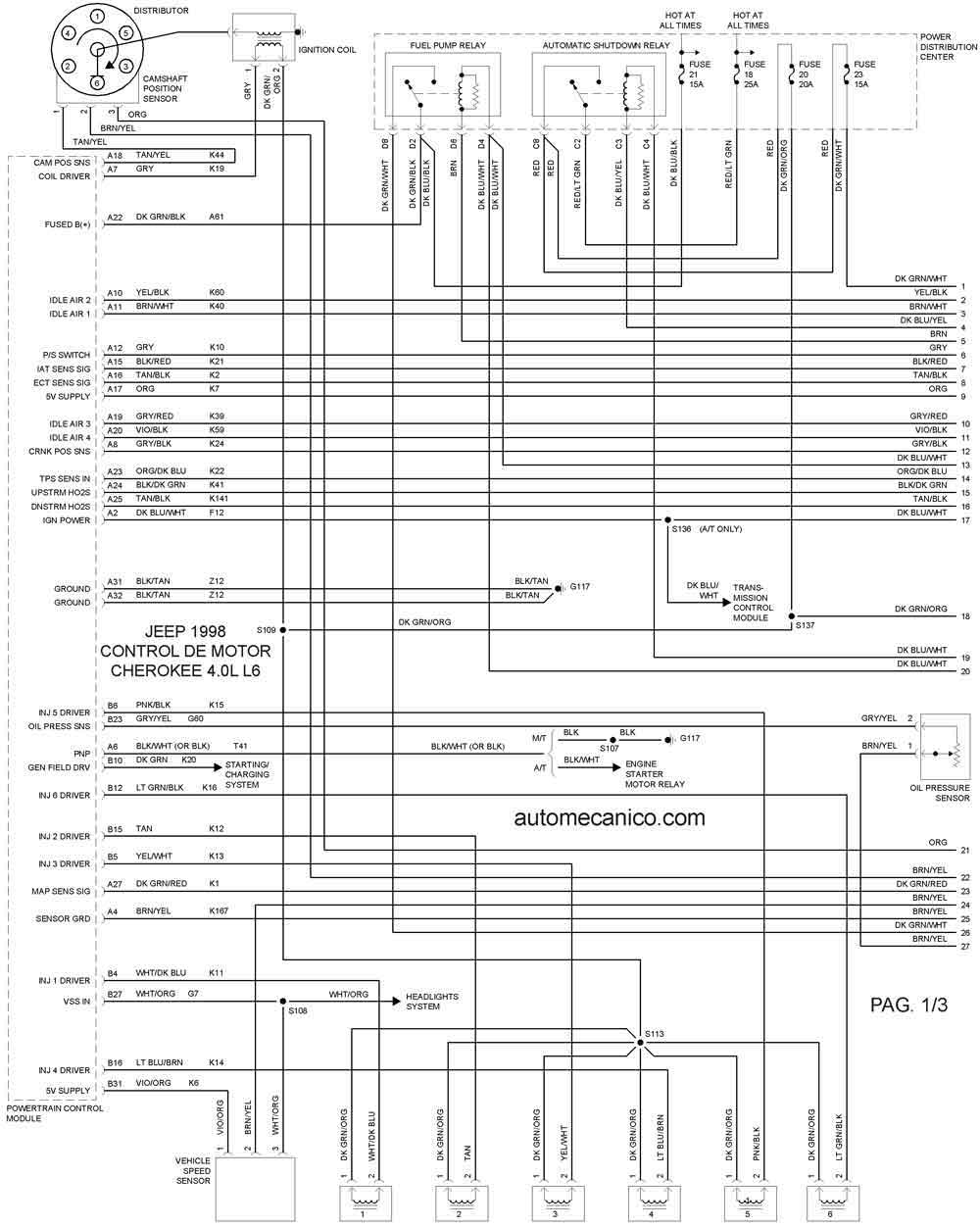

1998 CHEROKEE 4.0L 6 CIL CONTROL DEL MOTOR - 1/3

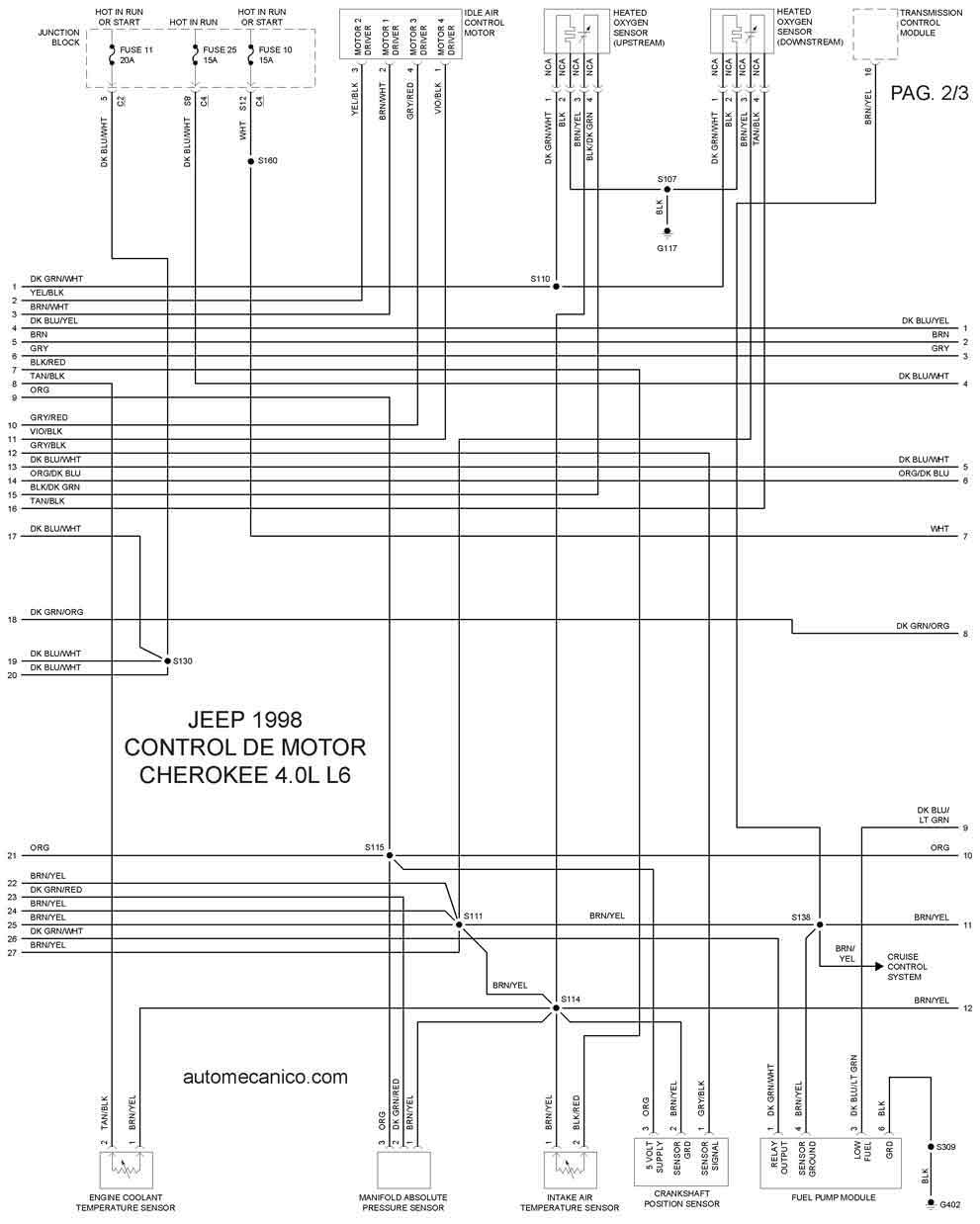

1998 CHEROKEE 4.0L 6 CIL CONTROL DEL MOTOR - 2/3

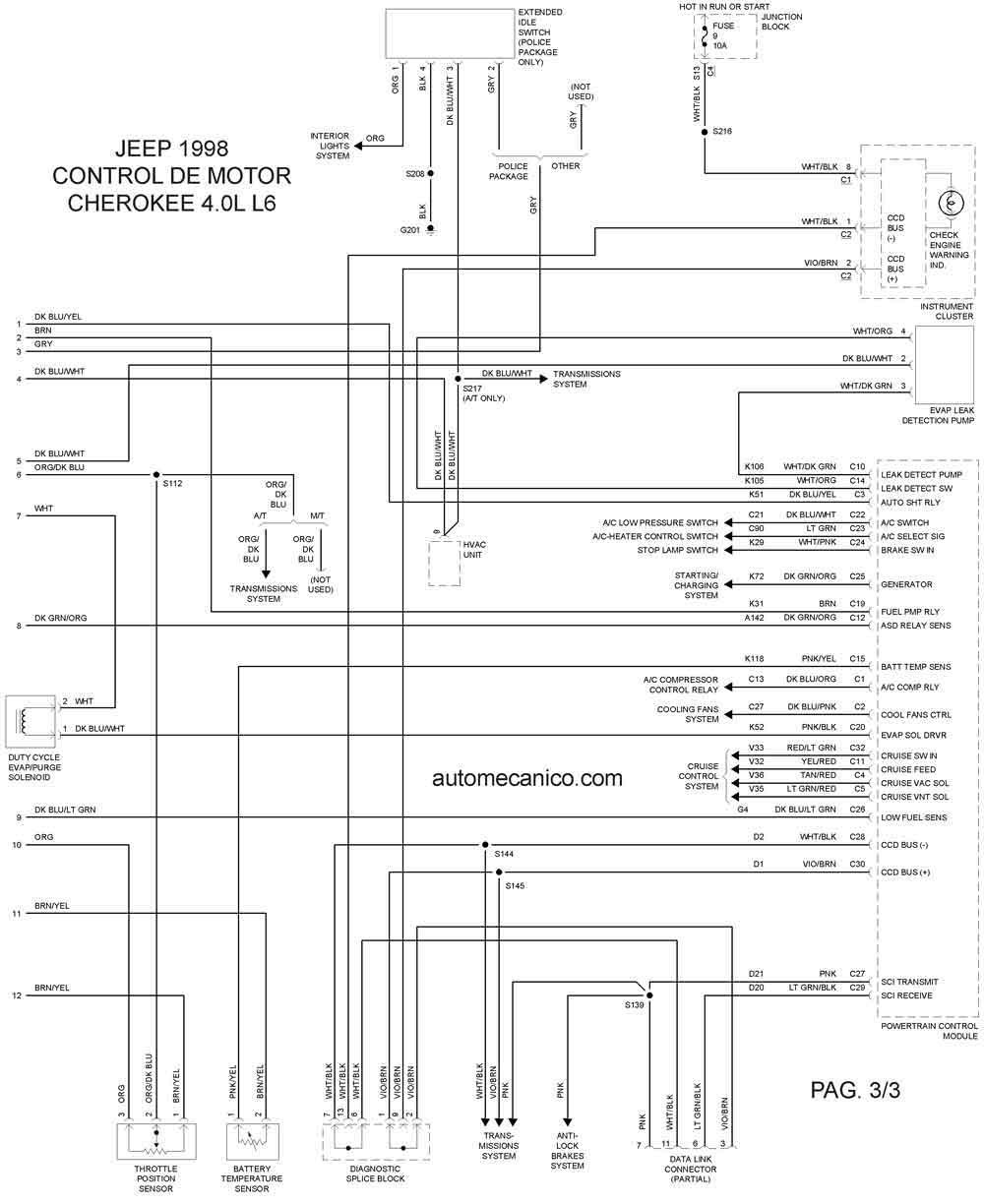

1998 CHEROKEE 4.0L 6 CIL CONTROL DEL MOTOR - 3/3
Año JEEP - L6 GRAND CHEROKEE 4.0L 6 CIL

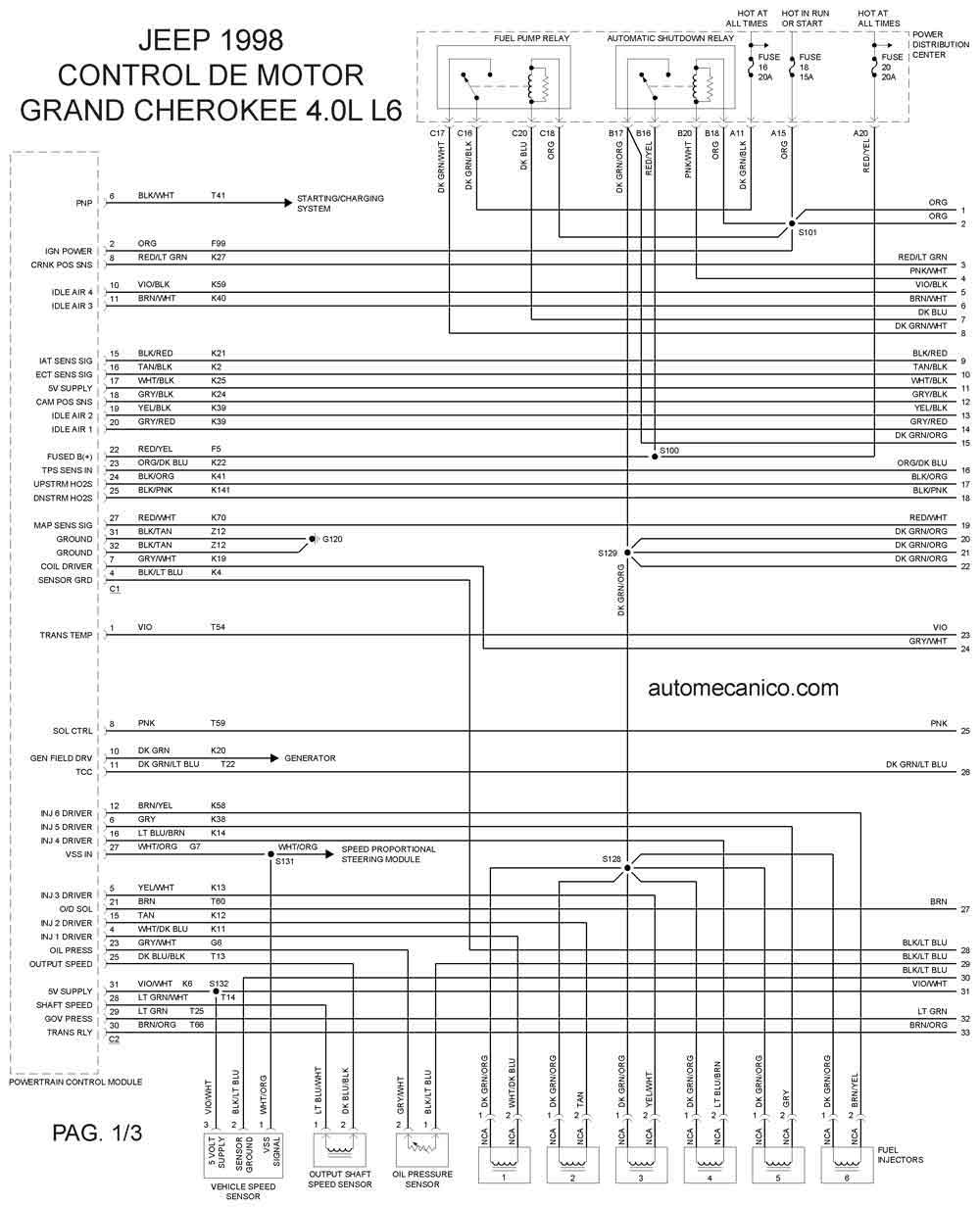

1998 GRAND CHEROKEE 4.0L CONTROL DEL MOTOR - 1/3

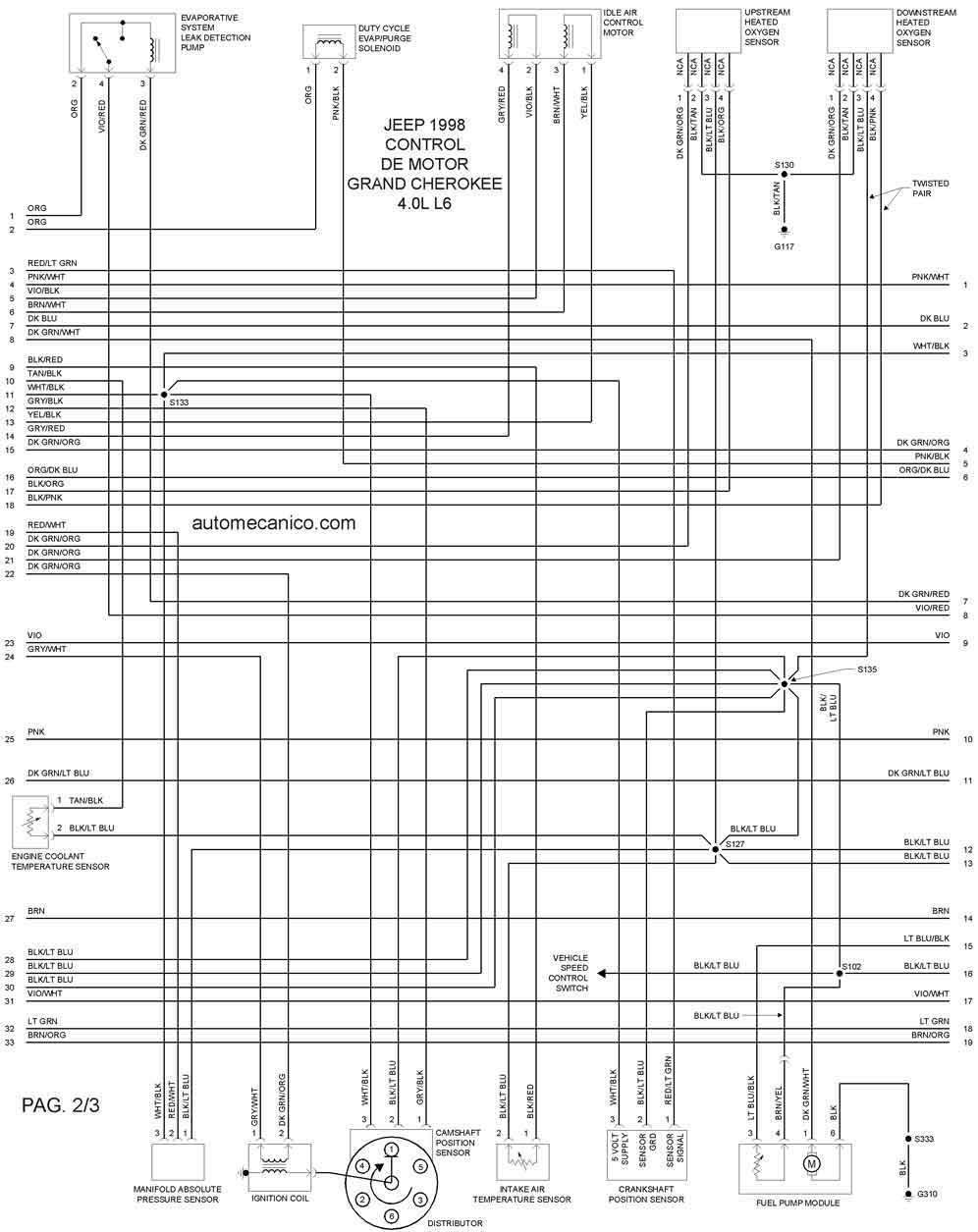

1998 GRAND CHEROKEE 4.0L CONTROL DEL MOTOR - 2/3

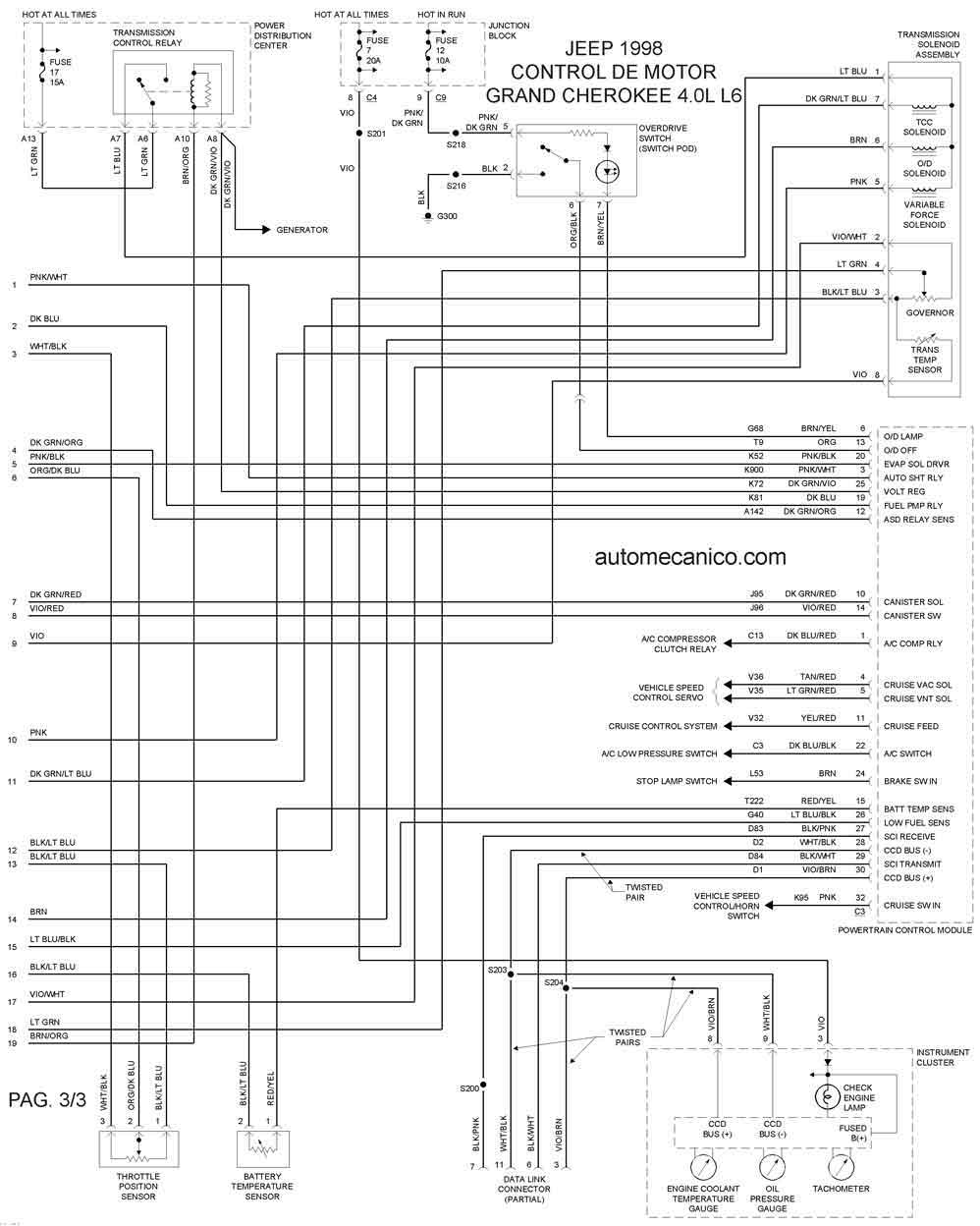

1998 GRAND CHEROKEE 4.0L CONTROL DEL MOTOR - 3/3
Año JEEP - V8 GRAND CHEROKEE 5.2L V8
1998 GRAND CHEROKEE 5.2L CONTROL DEL MOTOR - 1/3

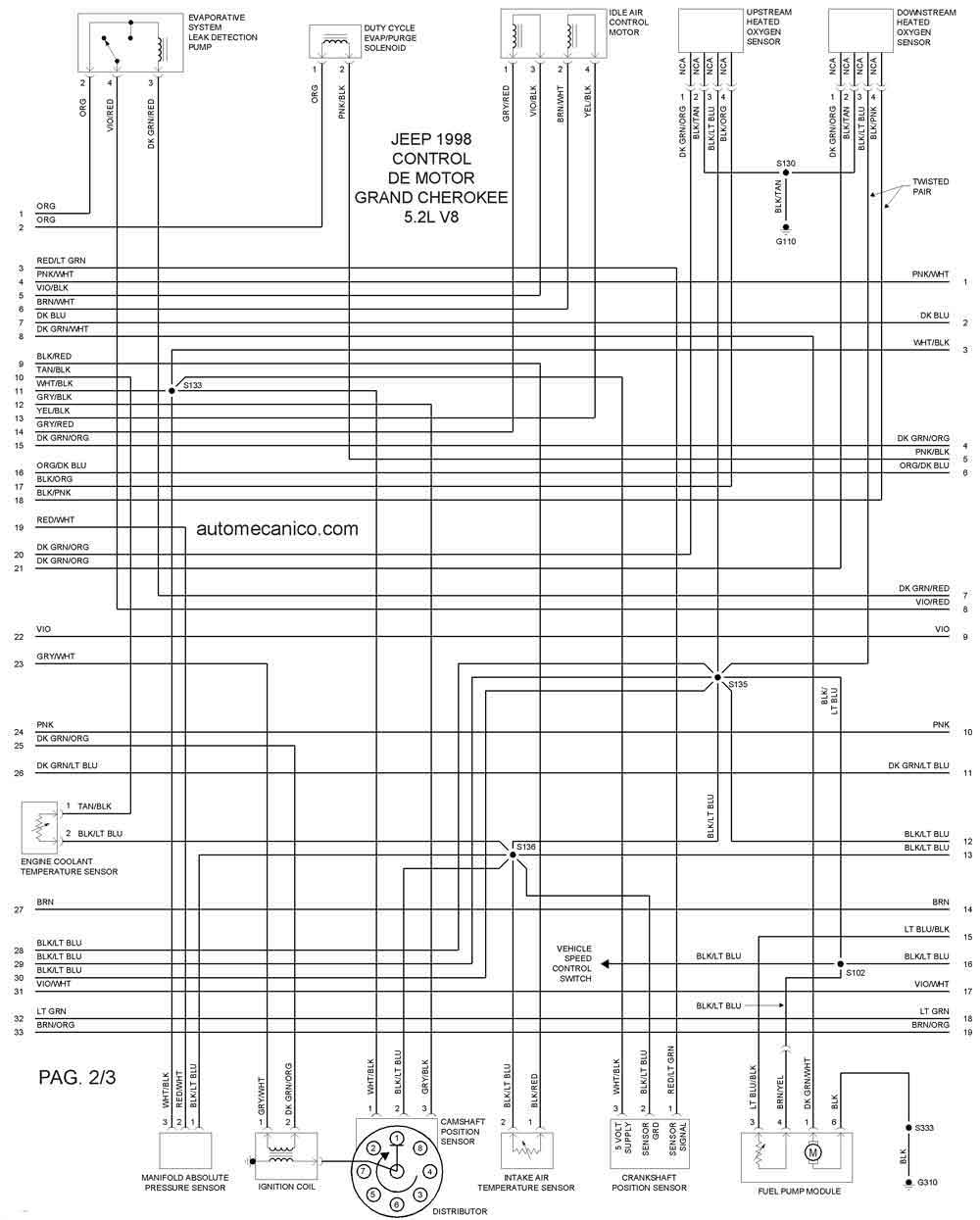

1998 GRAND CHEROKEE 5.2L CONTROL DEL MOTOR - 2/3

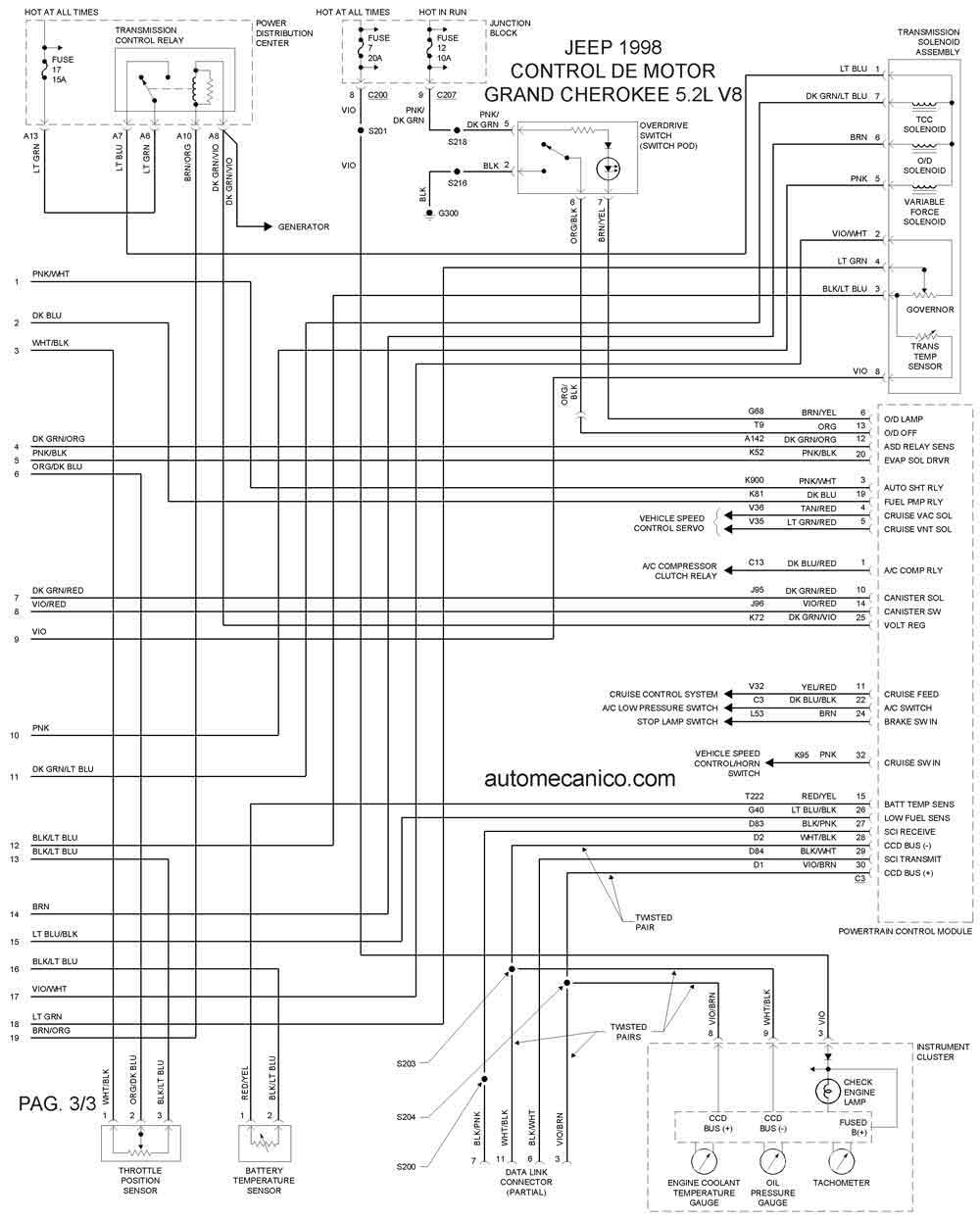

1998 GRAND CHEROKEE 5.2L CONTROL DEL MOTOR - 3/3
Año JEEP - V8 GRAND CHEROKEE 5.9L V8

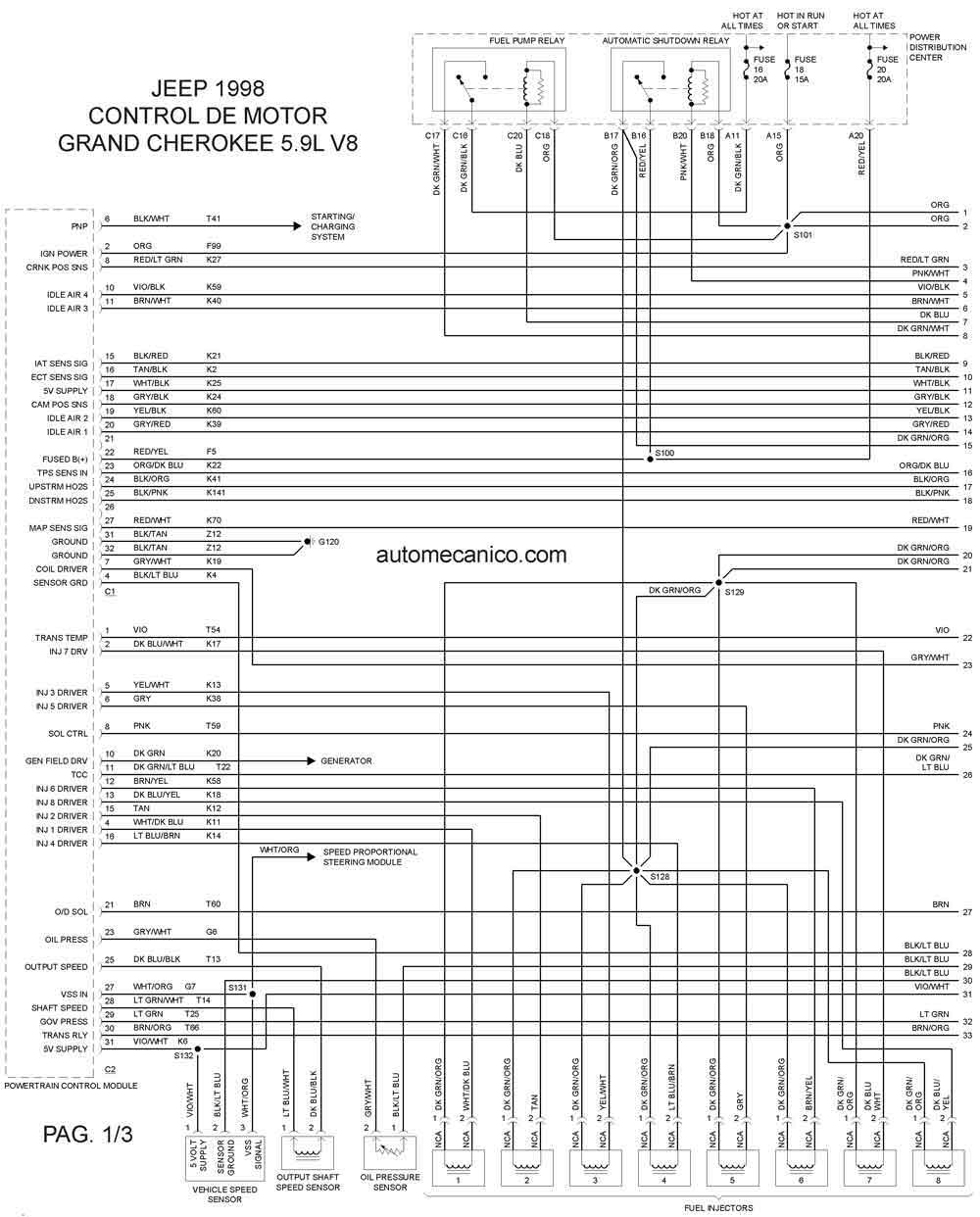

1998 GRAND CHEROKEE 5.9L CONTROL DEL MOTOR - 1/3

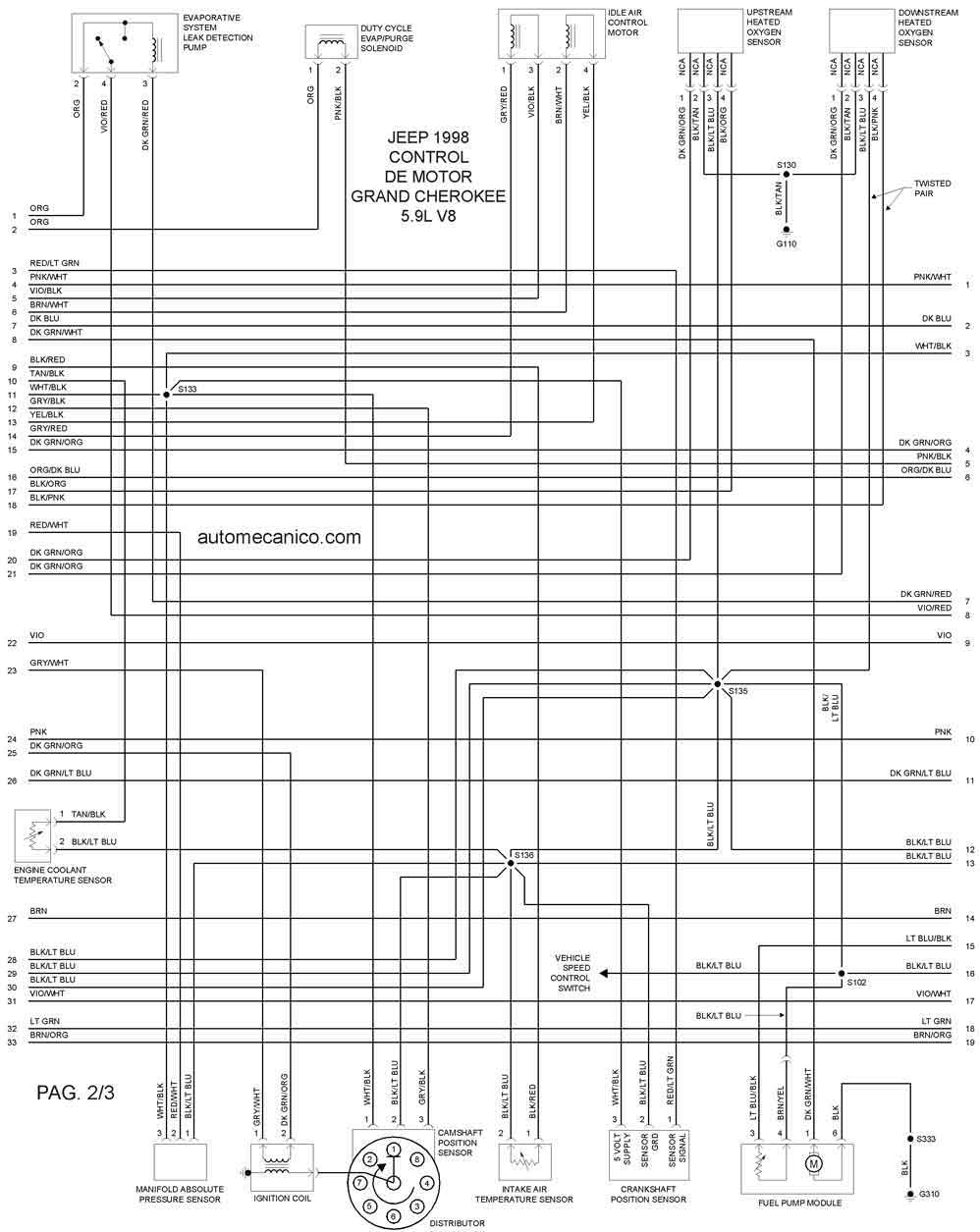

1998 GRAND CHEROKEE 5.9L CONTROL DEL MOTOR - 2/3

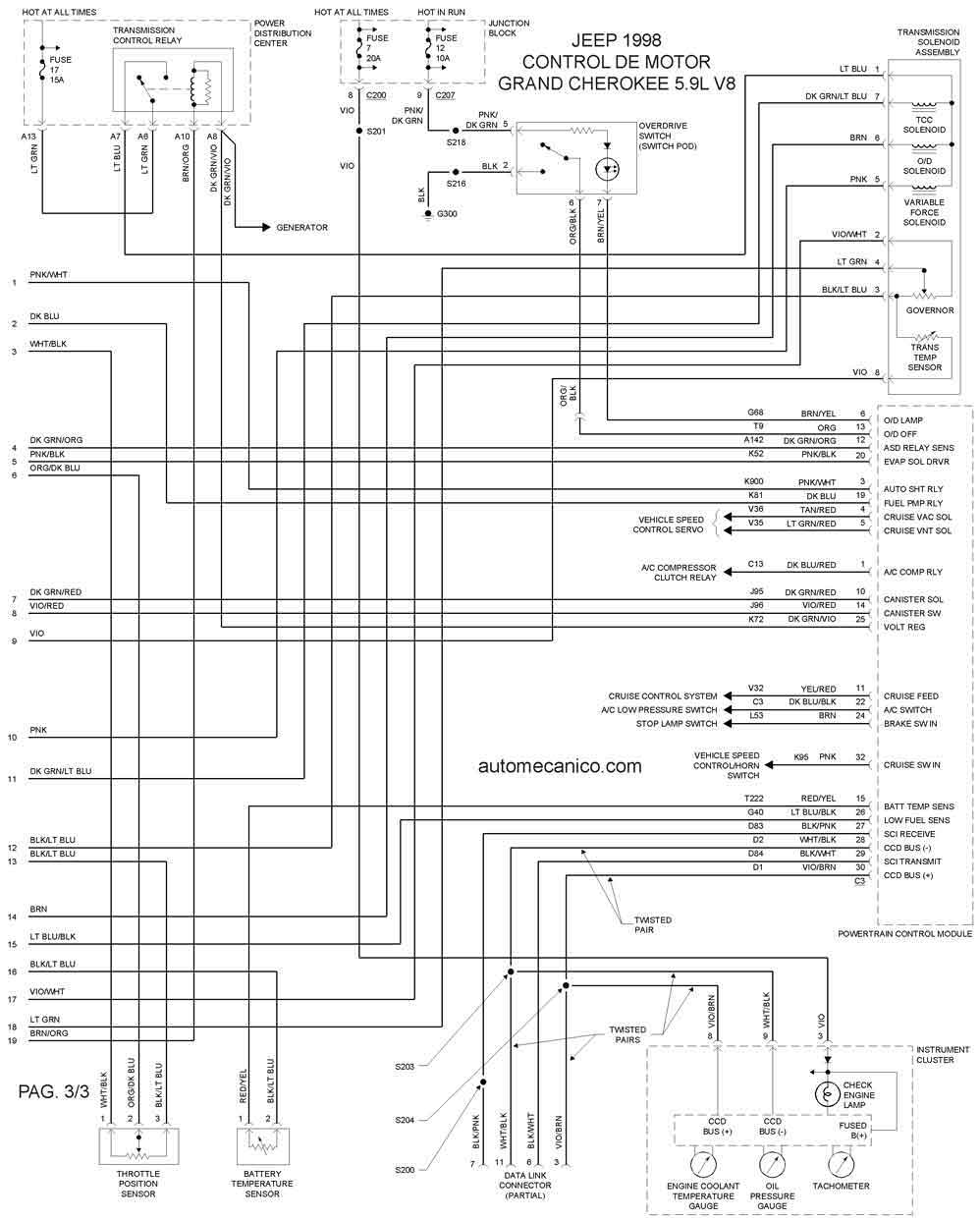

1998 GRAND CHEROKEE 5.9L CONTROL DEL MOTOR - 3/3
Año JEEP - L4 WRANGLER 2.5L 4 CIL

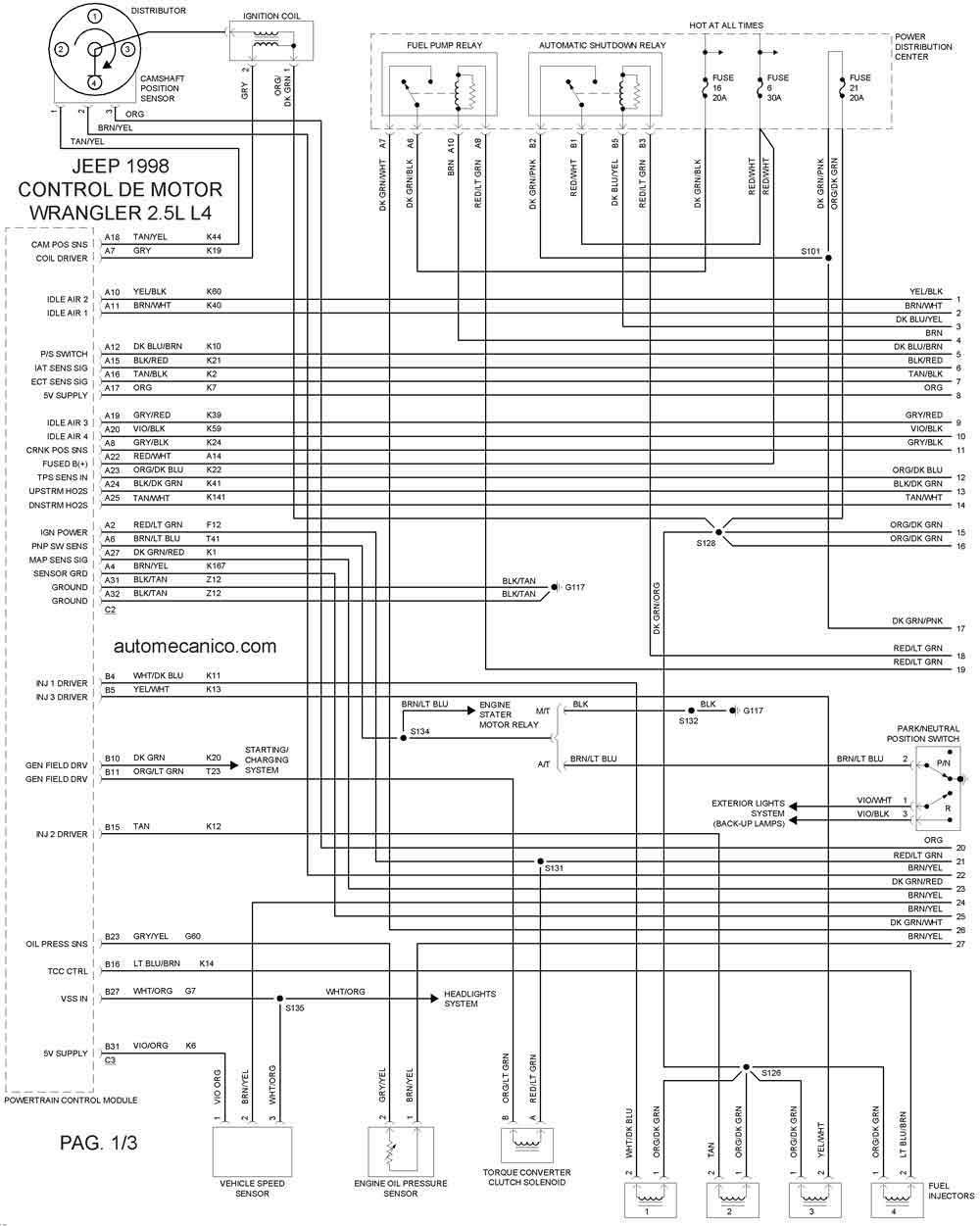

1998 WRANGLER 2.5L 4 CIL CONTROL DEL MOTOR - 1/3

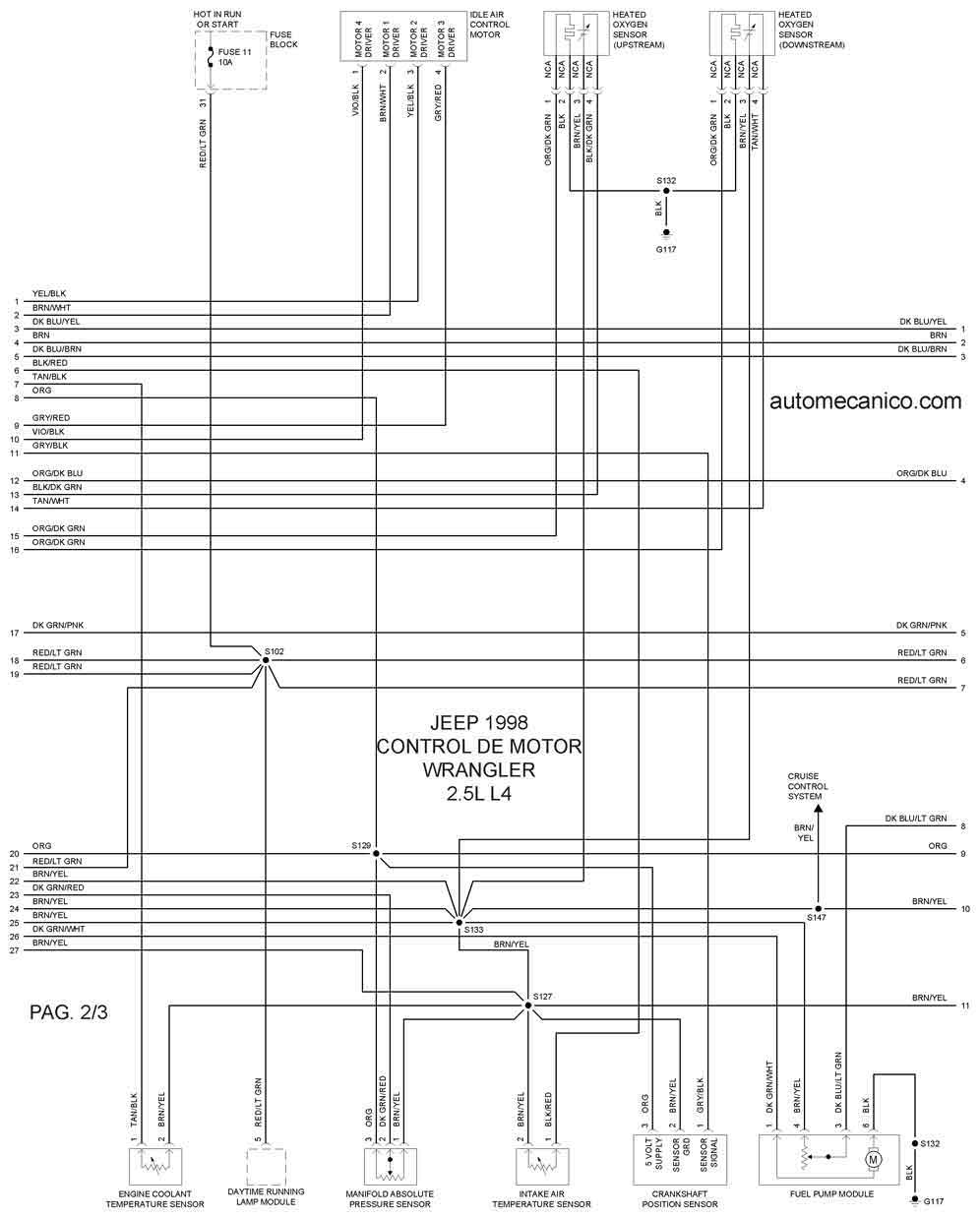

1998 WRANGLER 2.5L 4 CIL CONTROL DEL MOTOR - 2/3

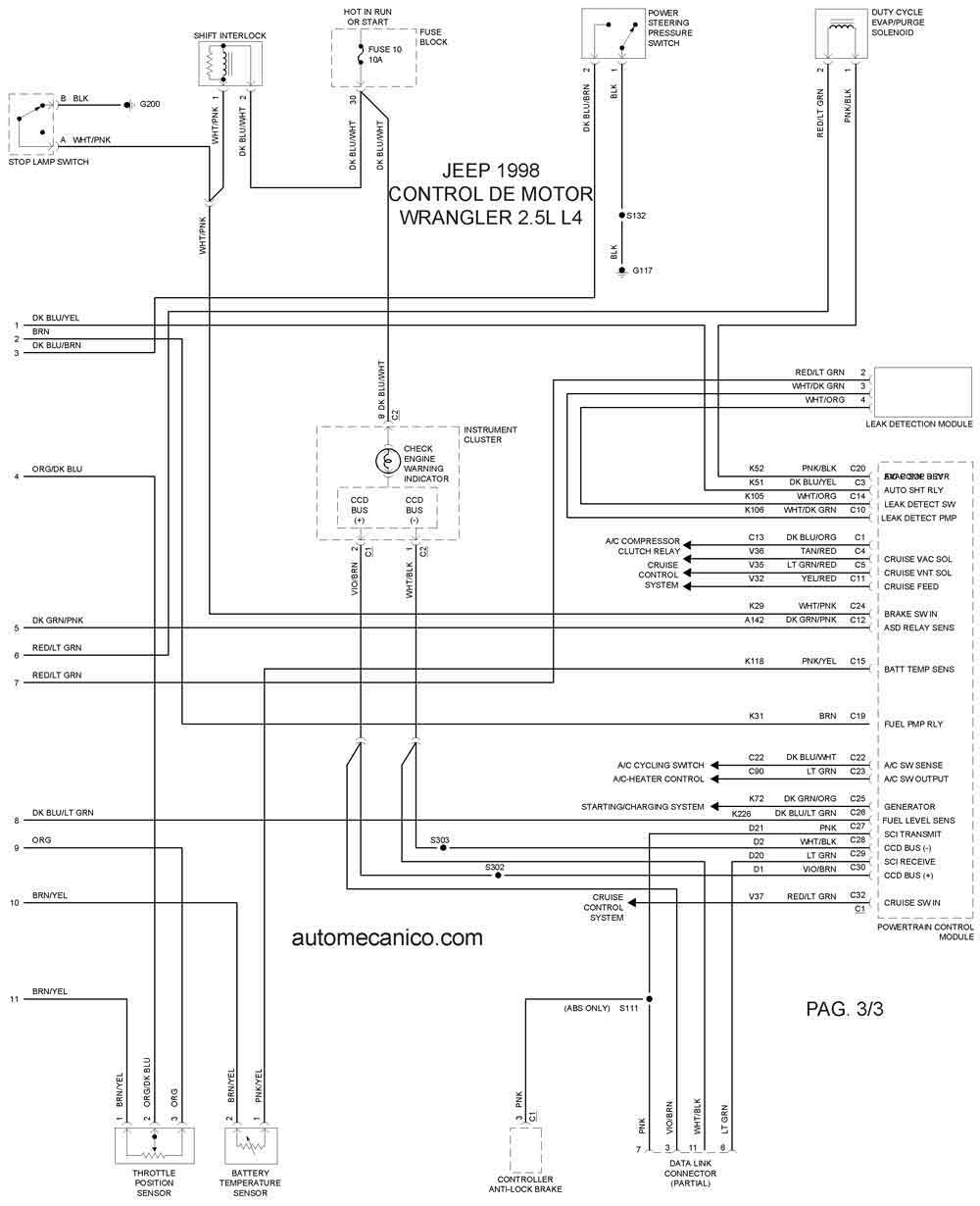

1998 WRANGLER 2.5L 4 CIL CONTROL DEL MOTOR - 3/3
Año JEEP - L6 WRANGLER 4.0L 6 CIL

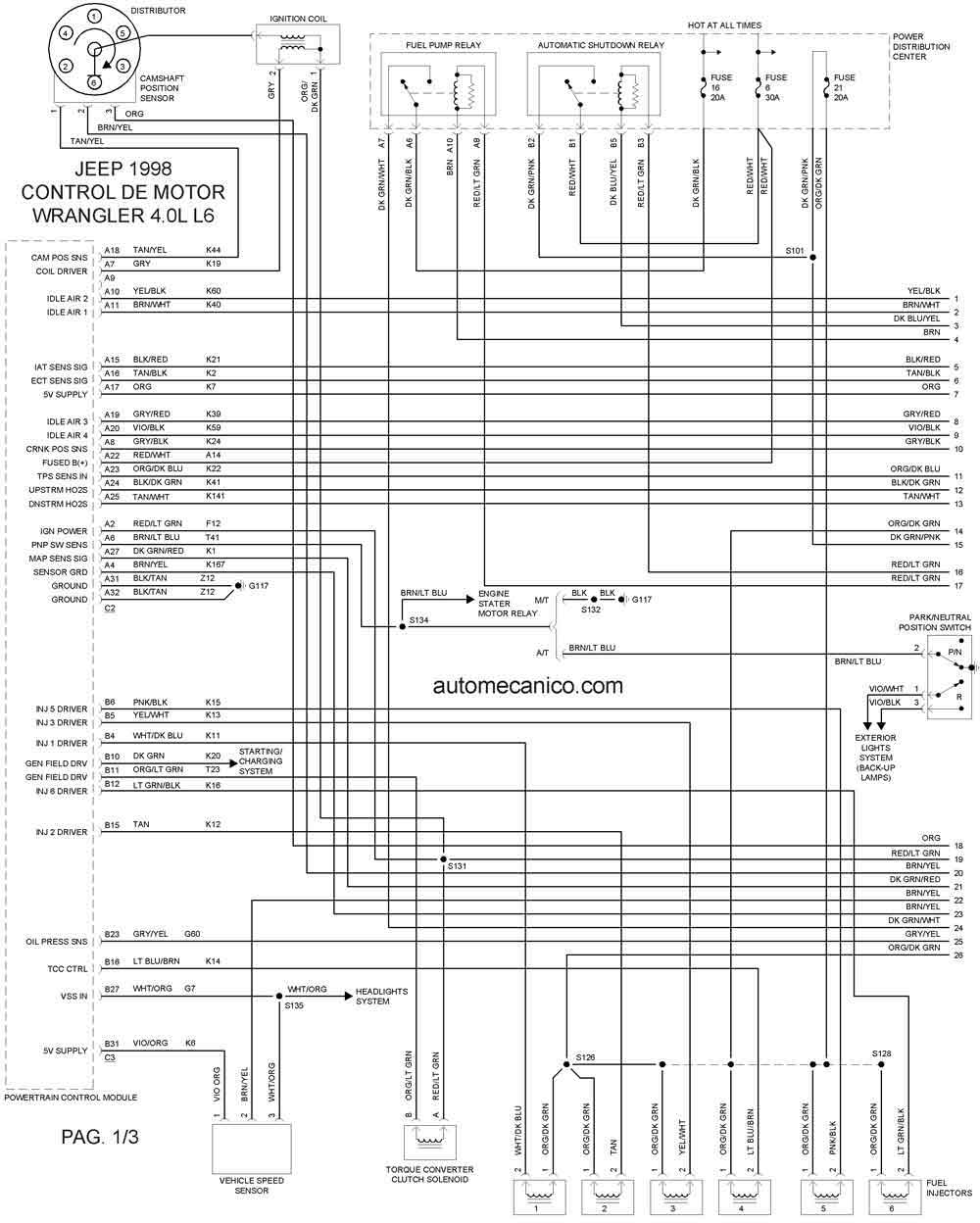

1998 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR - 1/3

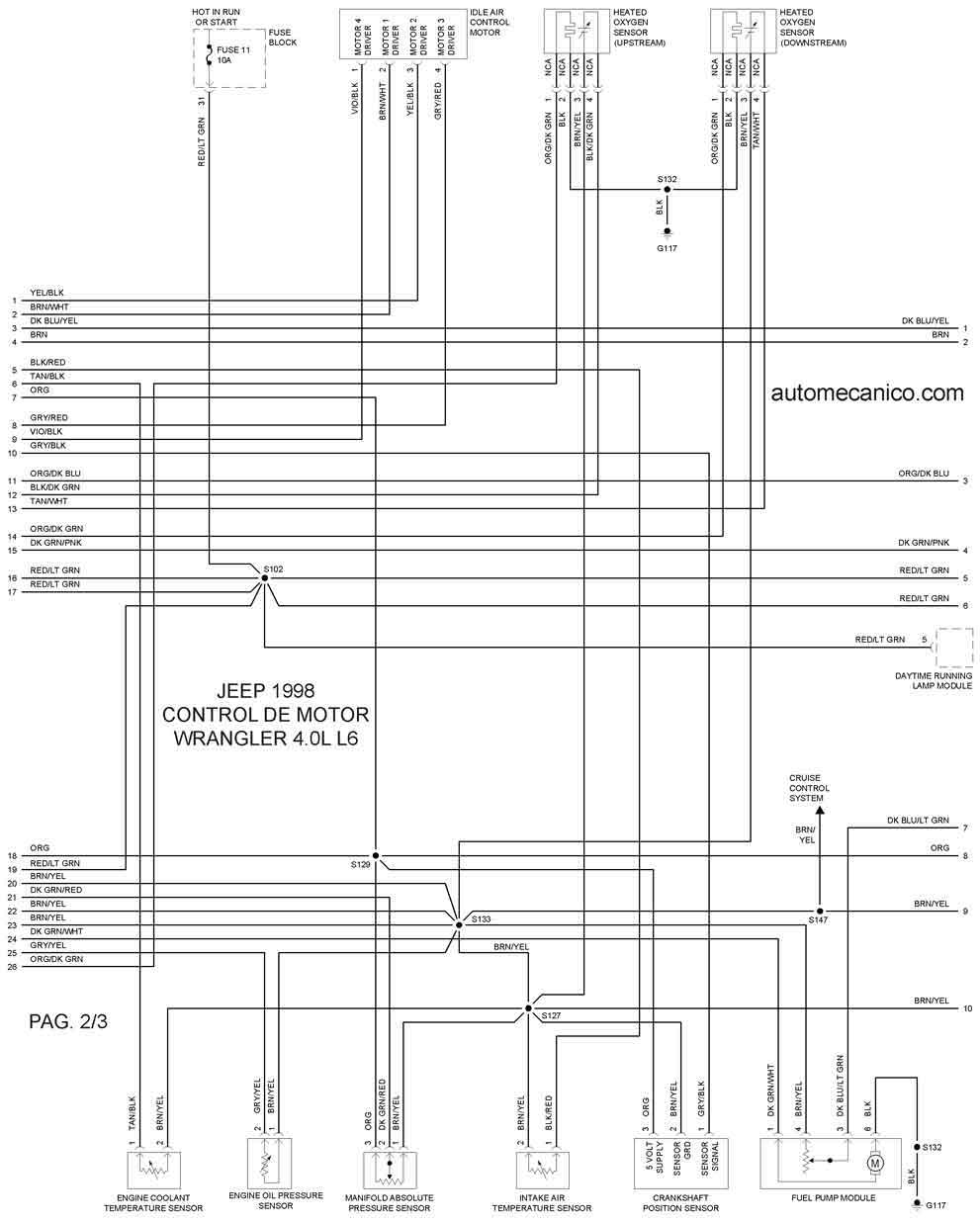

1998 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR - 2/3

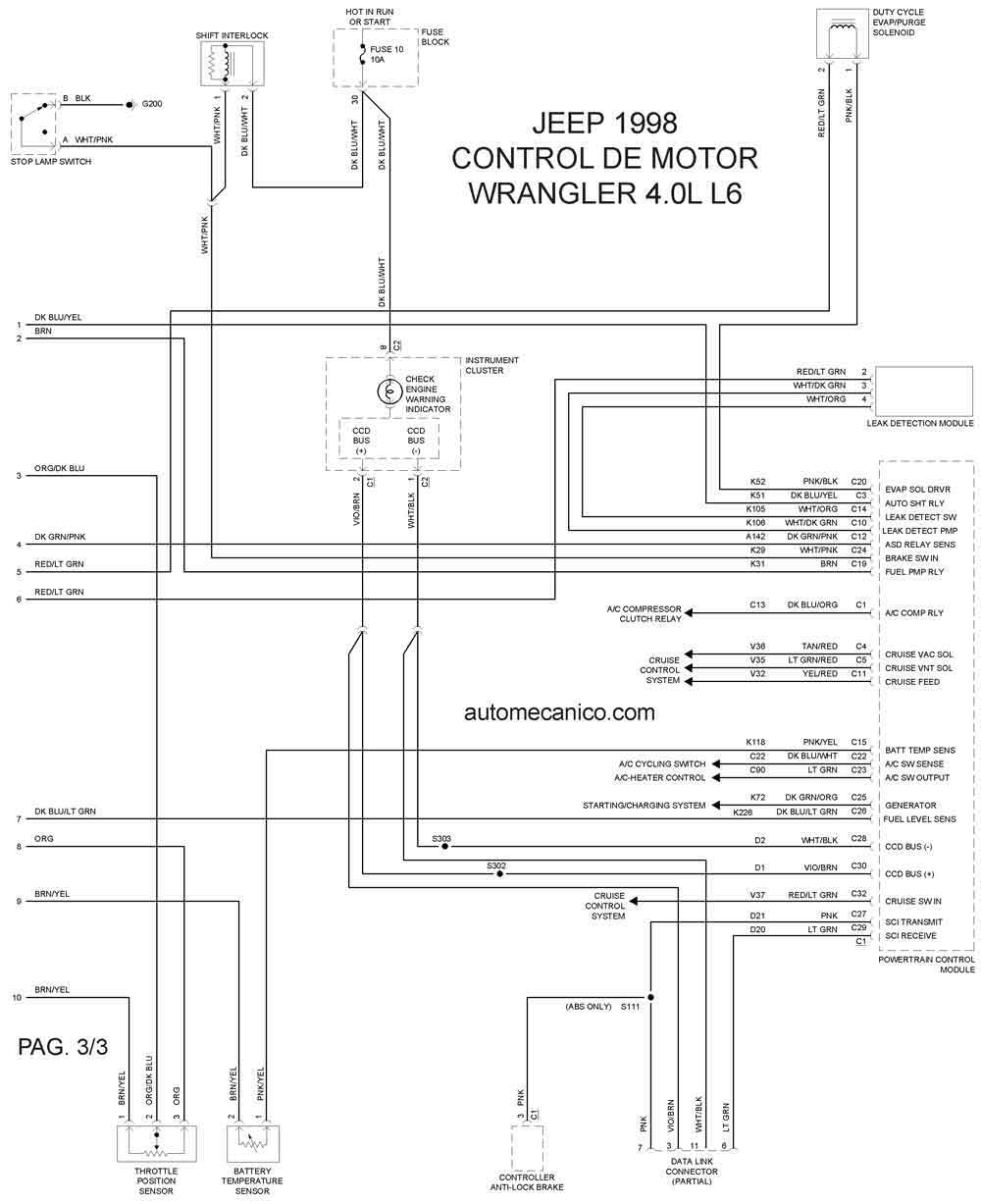

1998 WRANGLER 4.0L 6 CIL CONTROL DEL MOTOR - 3/3
