| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - LINCOLN 1998 |
DIAGRAMAS - LINCOLN : Continental, Mark Vlll, Navigator, Town Car - 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / LINCOLN: Continental, Mark Vlll, Navigator, Town Car - 1998 - |
| Año | LINCOLN | CONTINENTAL - 4.6L V8 |

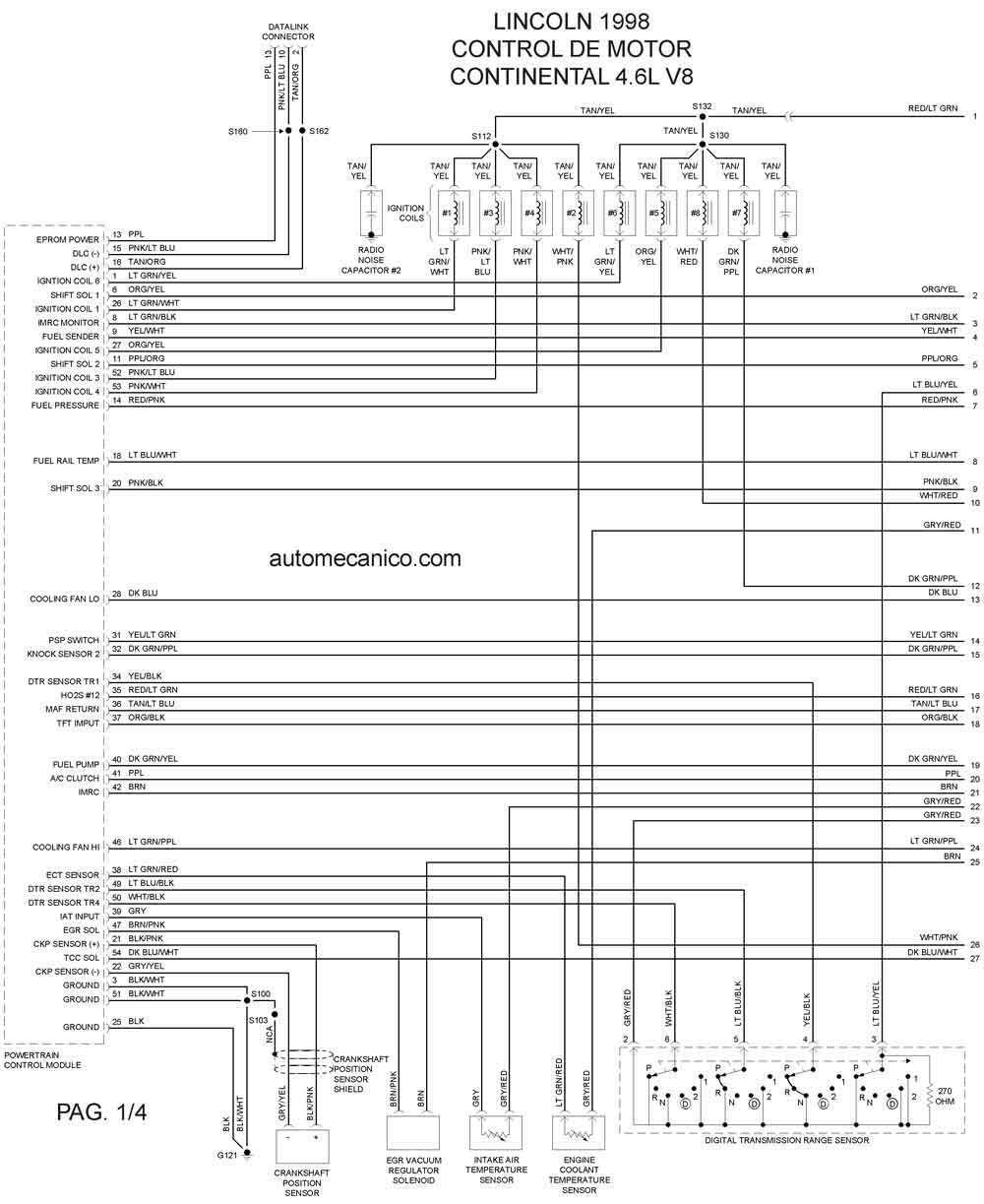

| 1998 | CONTINENTAL 4.6L V8 | CONTROL DEL MOTOR 1/4 |

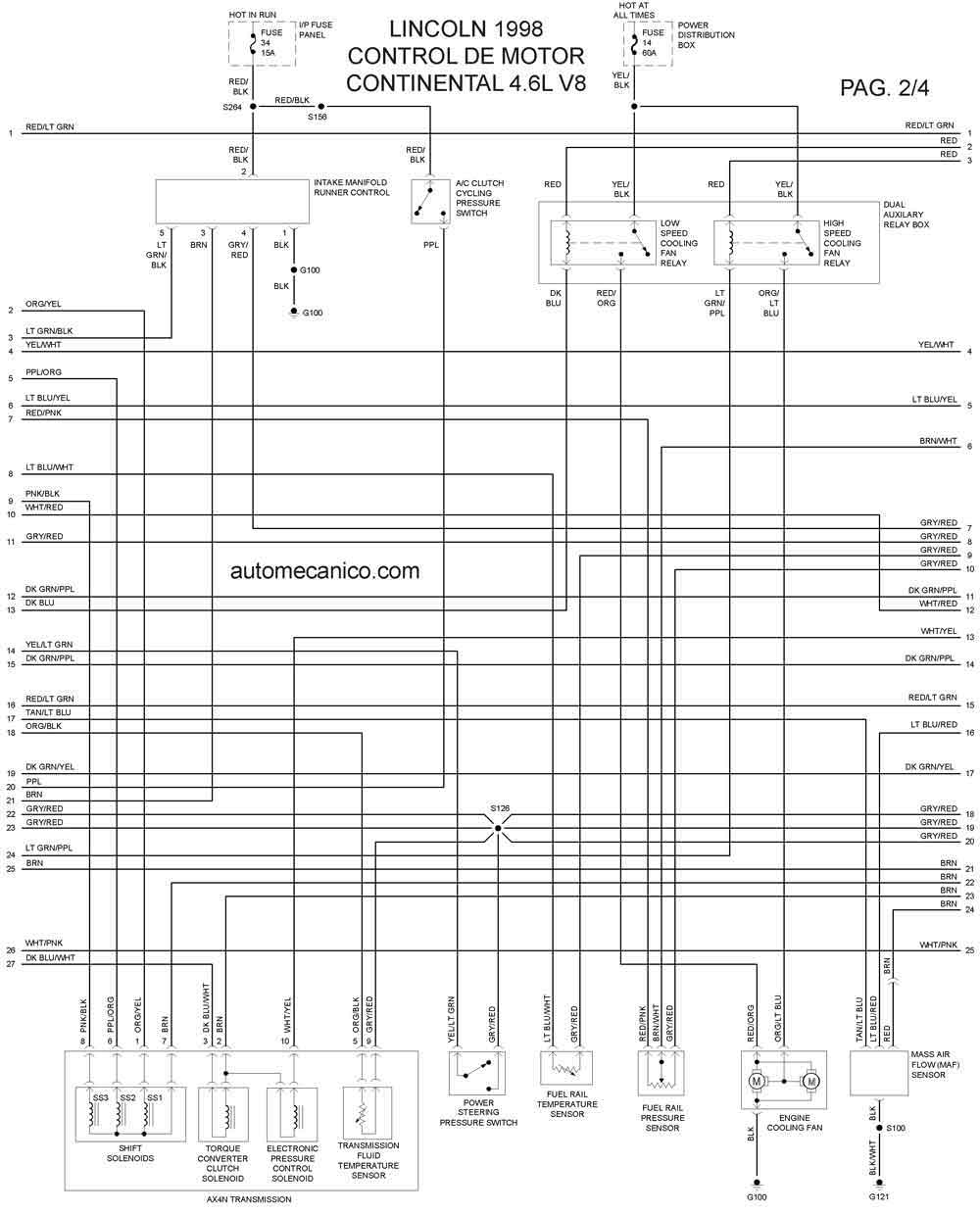

| 1998 | CONTINENTAL 4.6L V8 | CONTROL DEL MOTOR 2/4 |

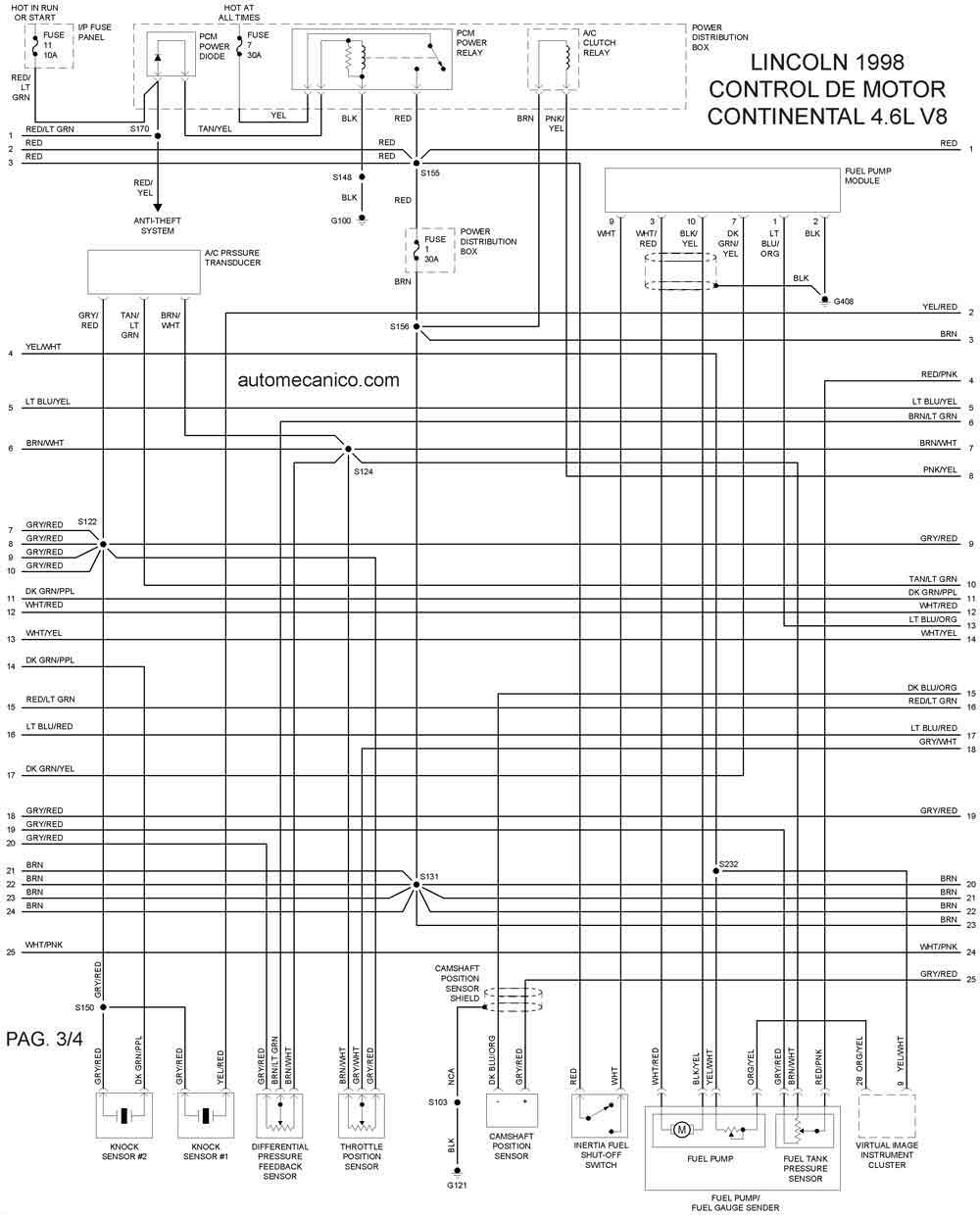

| 1998 | CONTINENTAL 4.6L V8 | CONTROL DEL MOTOR 3/4 |

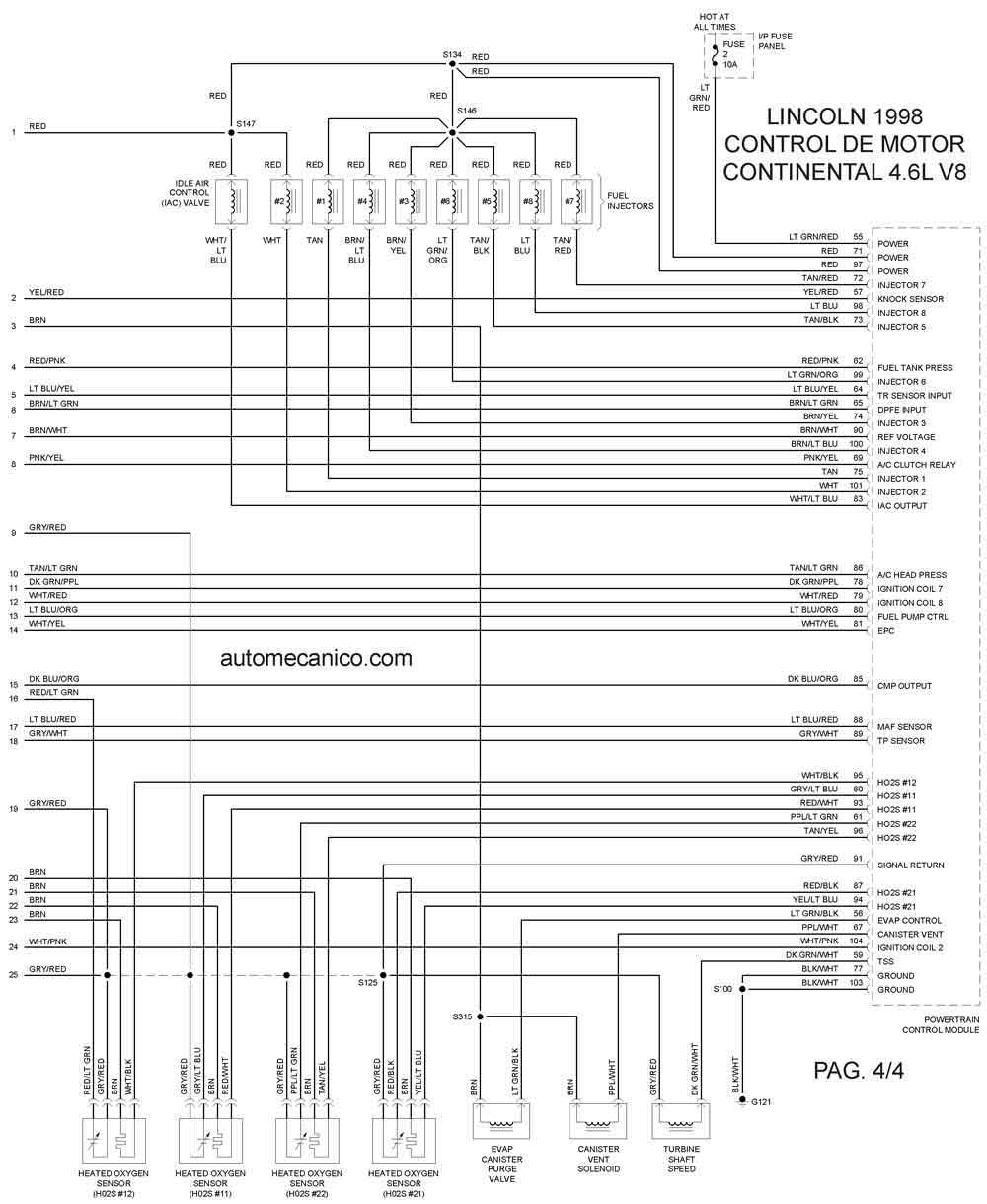

| 1998 | CONTINENTAL 4.6L V8 | CONTROL DEL MOTOR 4/4 |
| Año | LINCOLN | MARK VIII - 4.6L V8 |

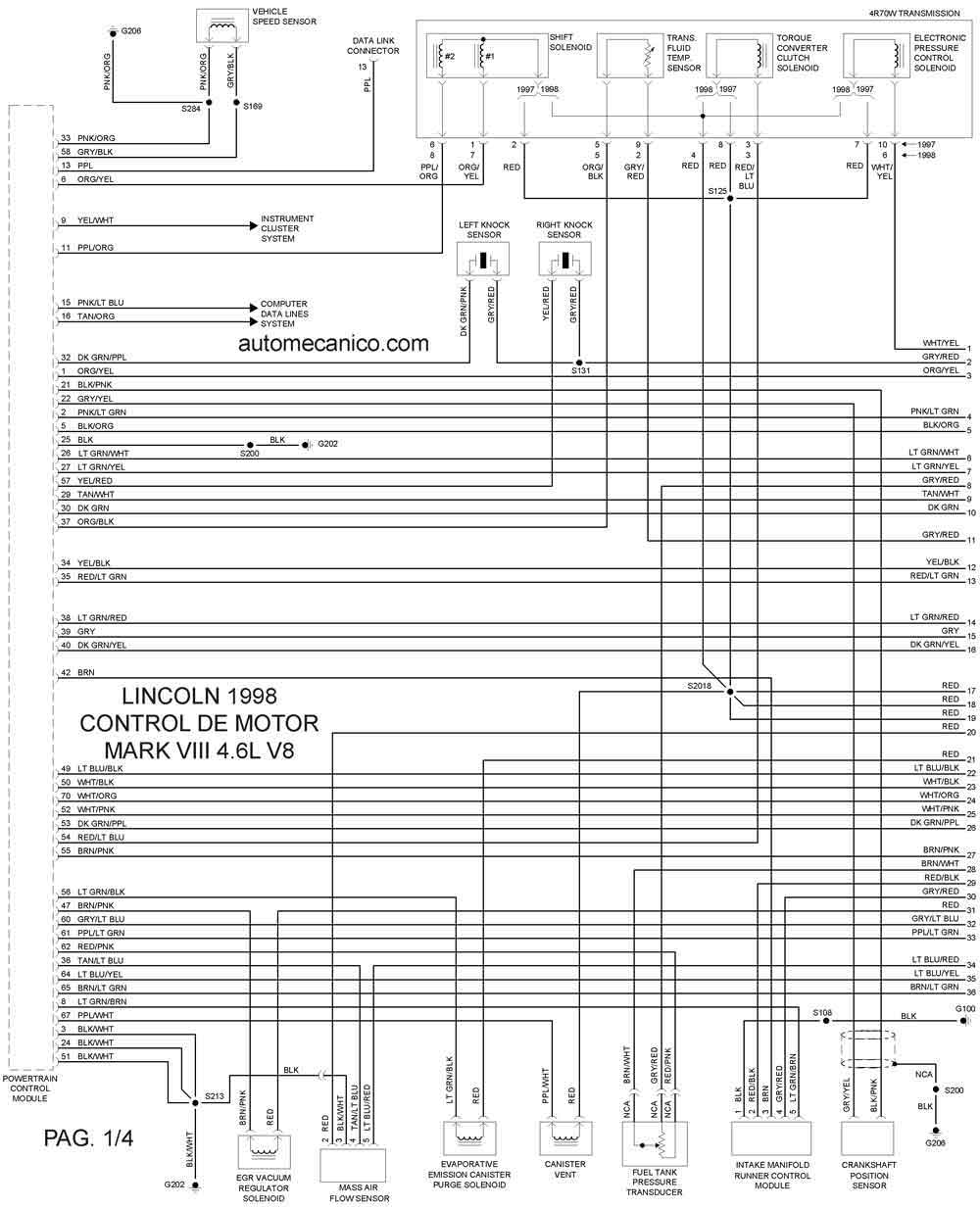

| 1998 | MARK VIII 4.6L V8 | CONTROL DEL MOTOR 1/4 |

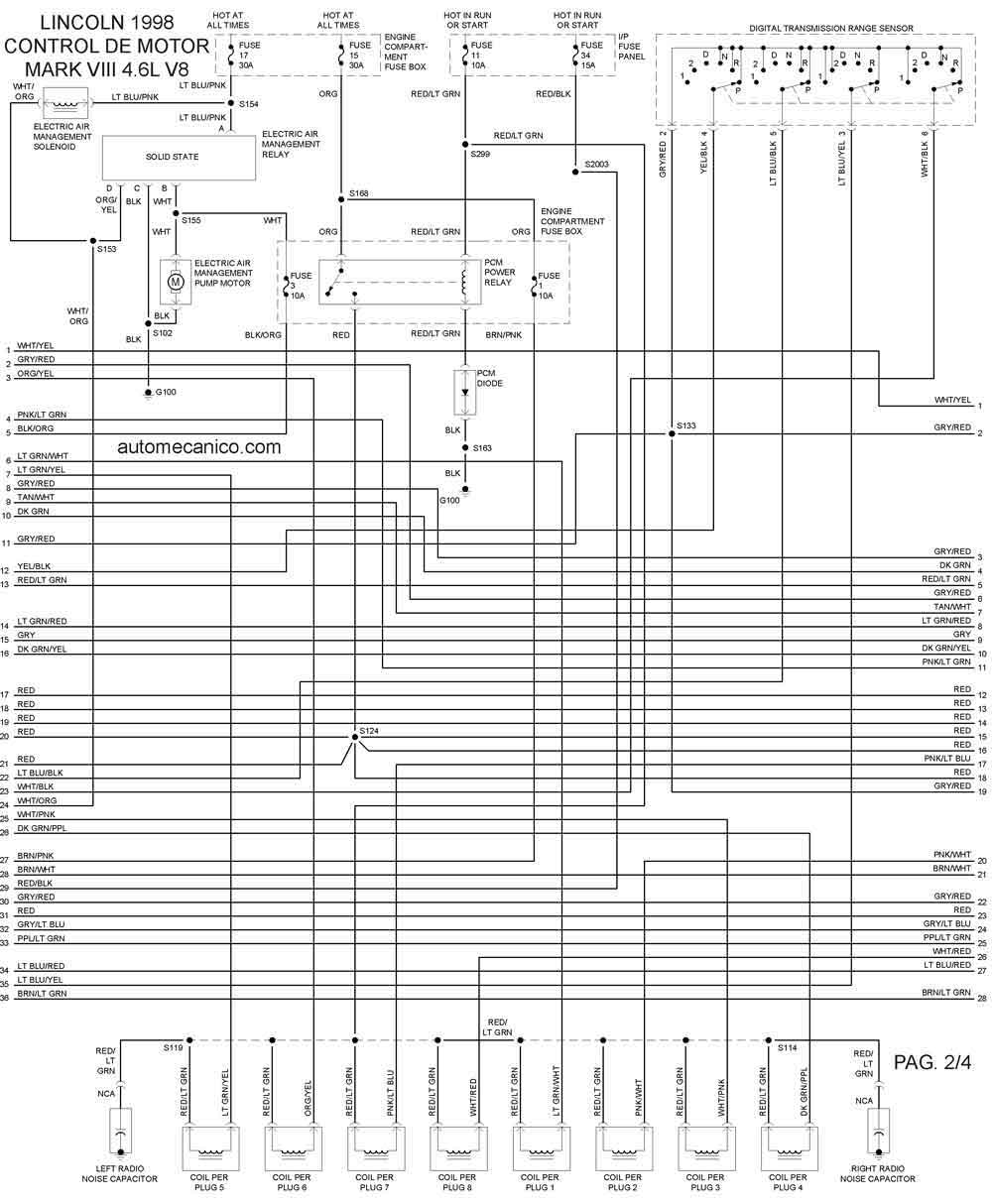

| 1998 | MARK VIII 4.6L V8 | CONTROL DEL MOTOR 2/4 |
| 1998 | MARK VIII 4.6L V8 | CONTROL DEL MOTOR 3/4 |

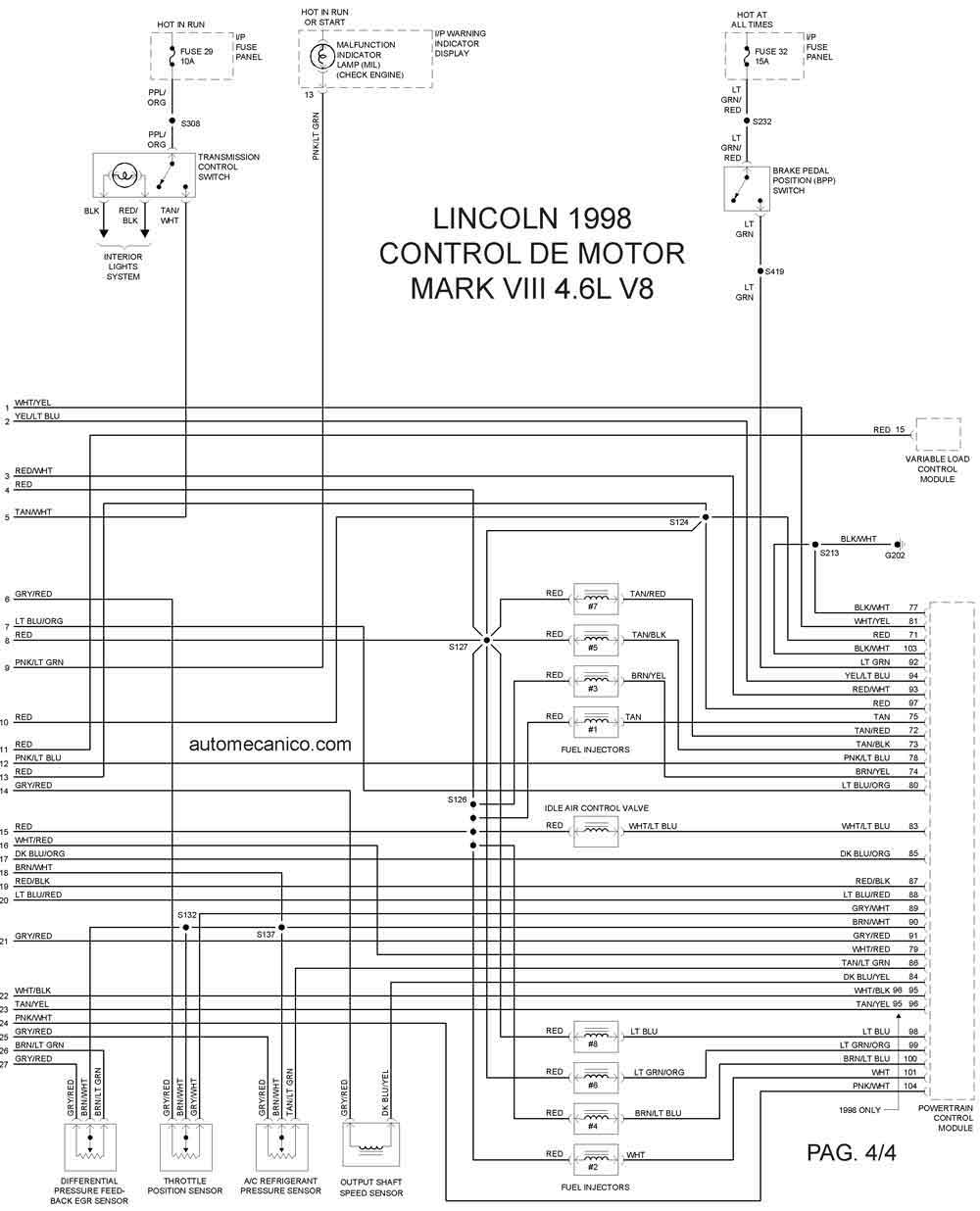

| 1998 | MARK VIII 4.6L V8 | CONTROL DEL MOTOR 4/4 |
| Año | LINCOLN | NAVIGATOR - 5.4L V8 |

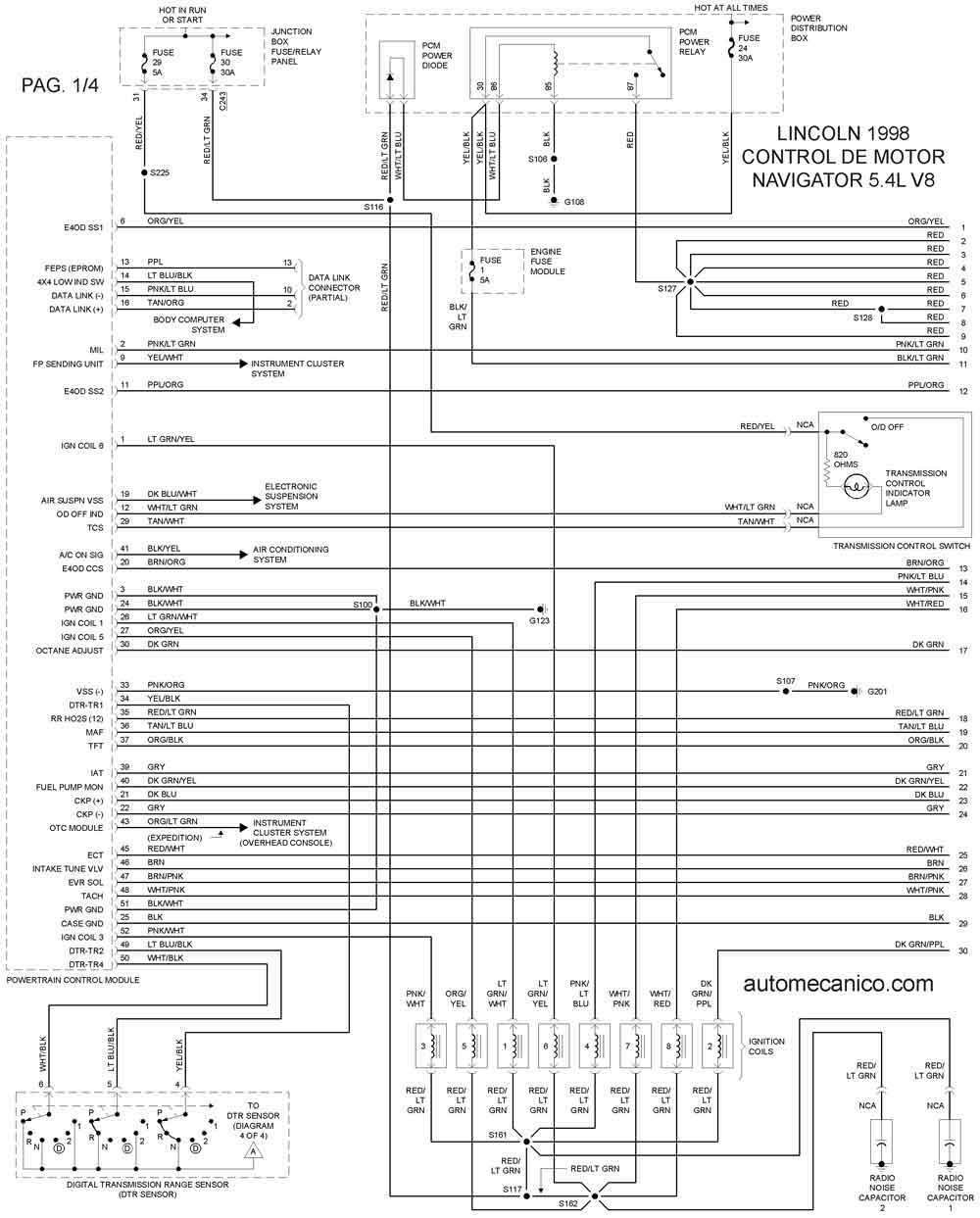

| 1998 | NAVIGATOR 5.4L V8 | CONTROL DEL MOTOR 1/4 |
| 1998 | NAVIGATOR 5.4L V8 | CONTROL DEL MOTOR 2/4 |

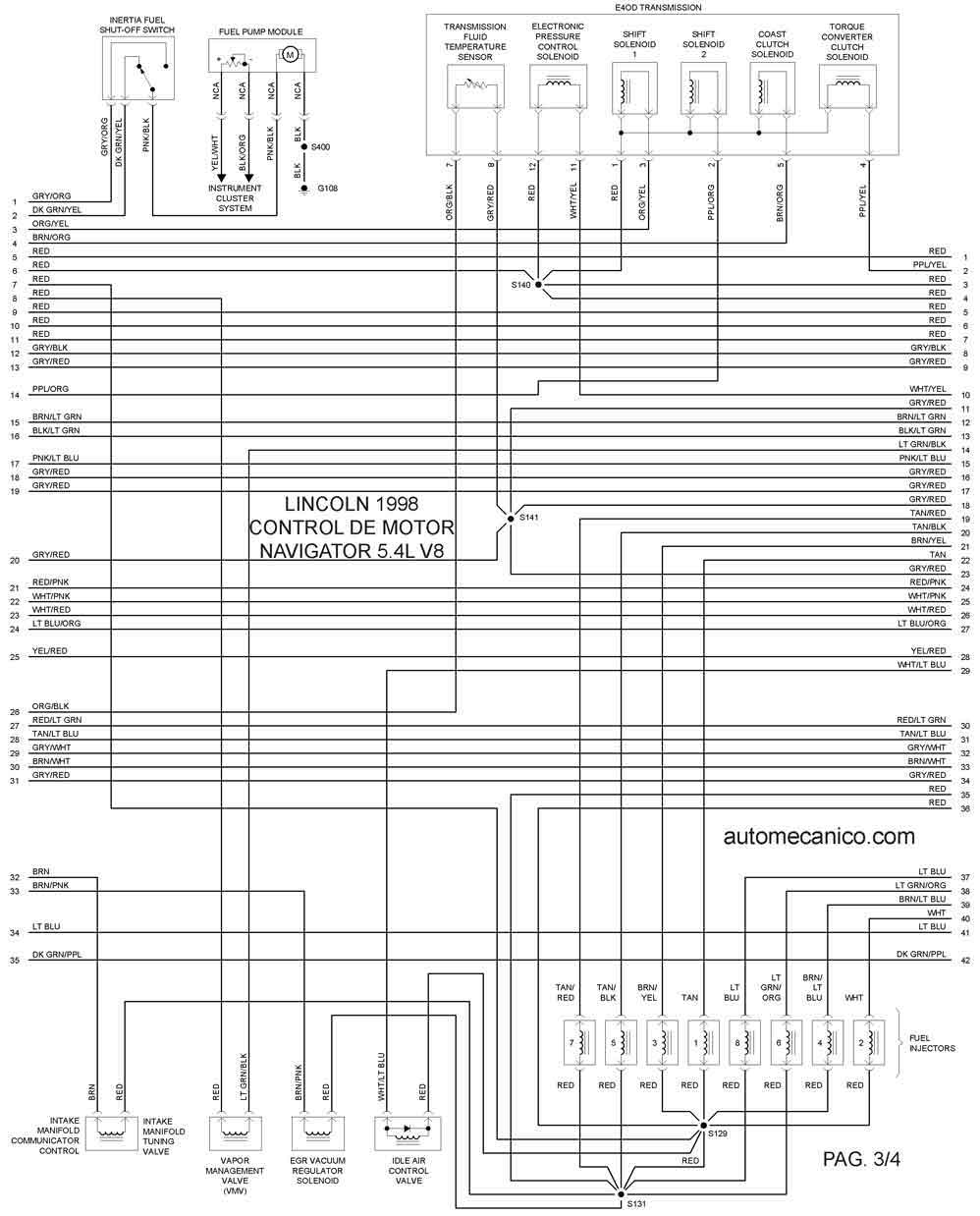

| 1998 | NAVIGATOR 5.4L V8 | CONTROL DEL MOTOR 3/4 |

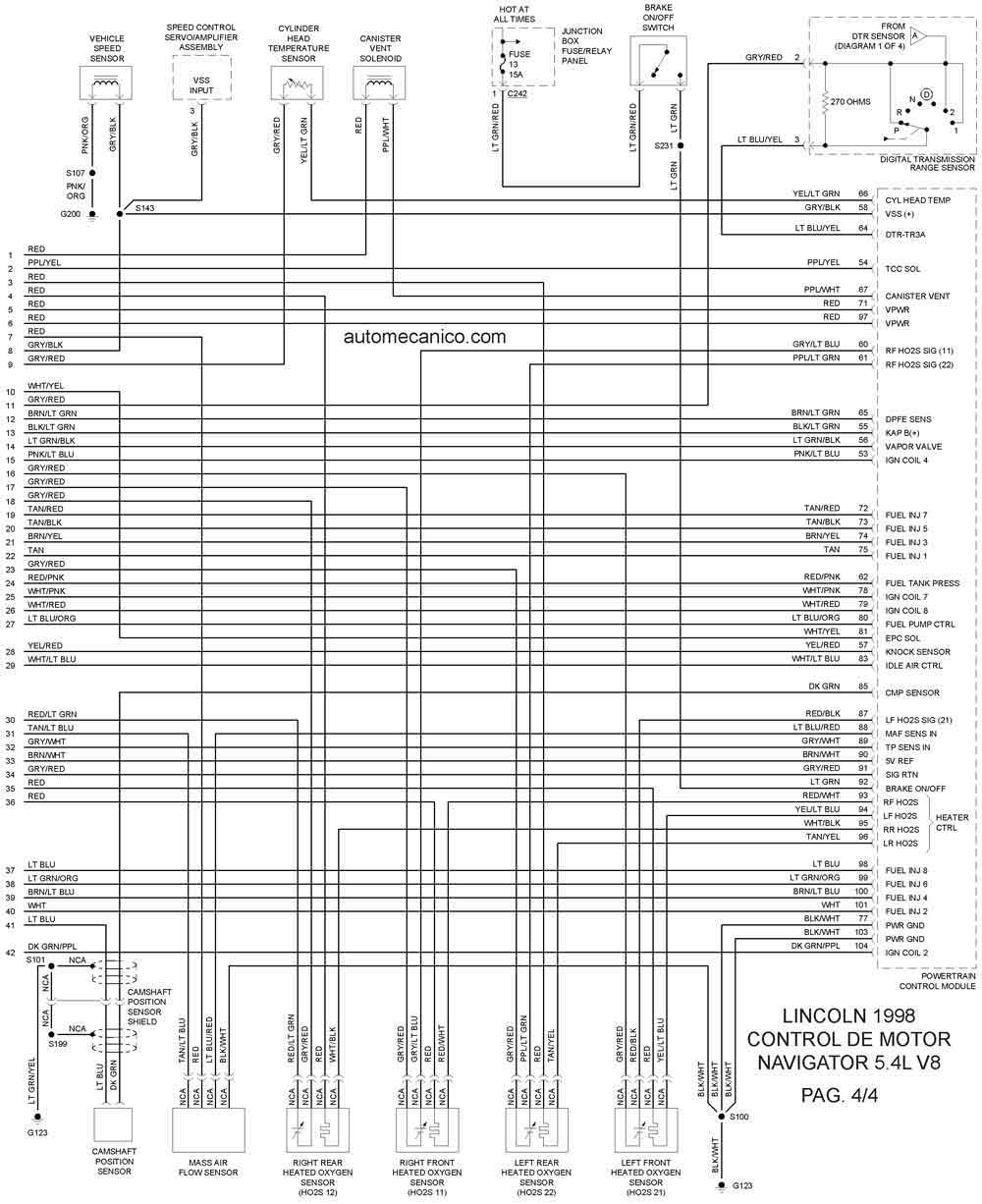

| 1998 | NAVIGATOR 5.4L V8 | CONTROL DEL MOTOR 4/4 |
| Año | LINCOLN | TOWN CAR - 4.6L V8 |

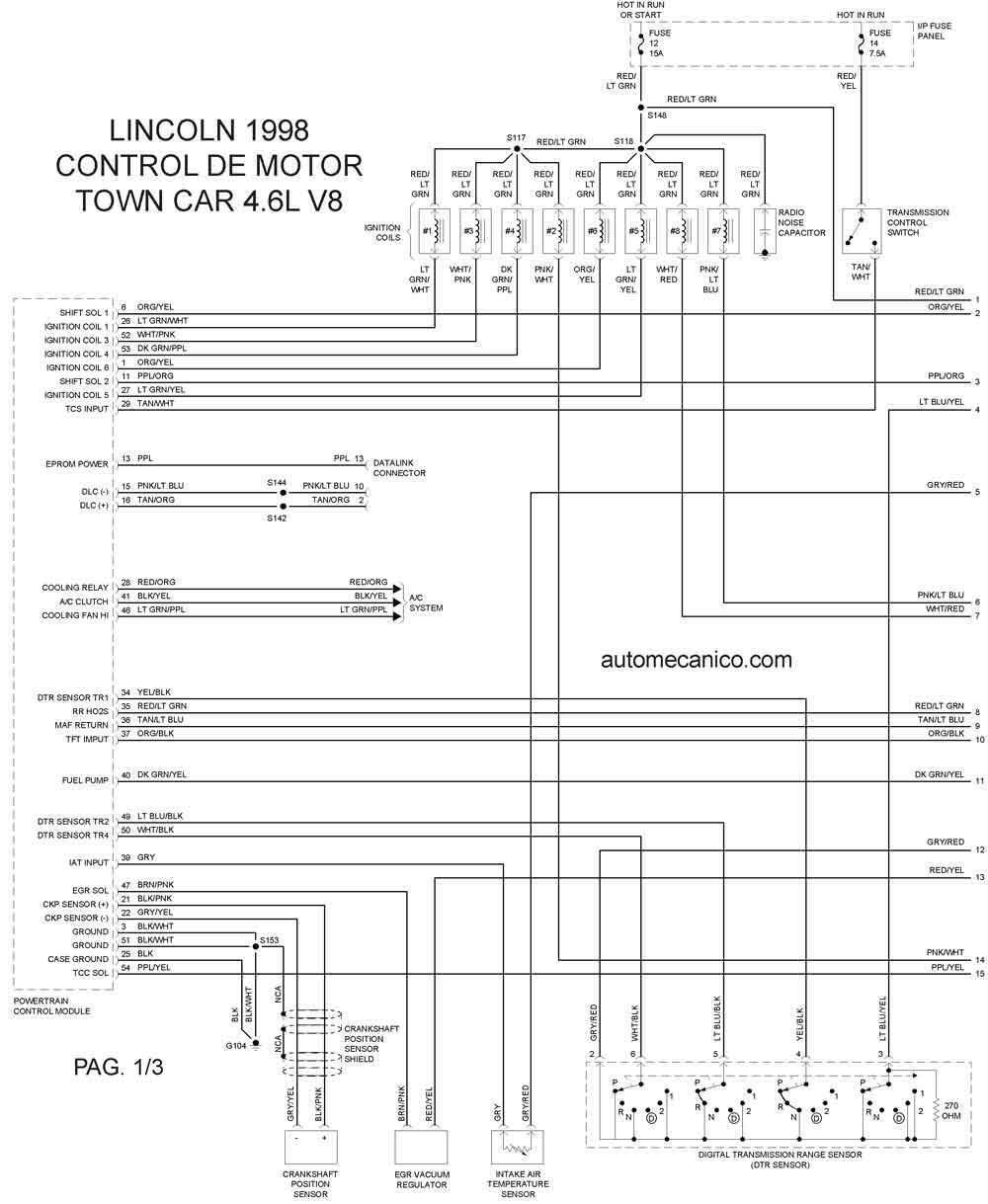

| 1998 | TOWN CAR 4.6L V8 | CONTROL DEL MOTOR 1/3 |

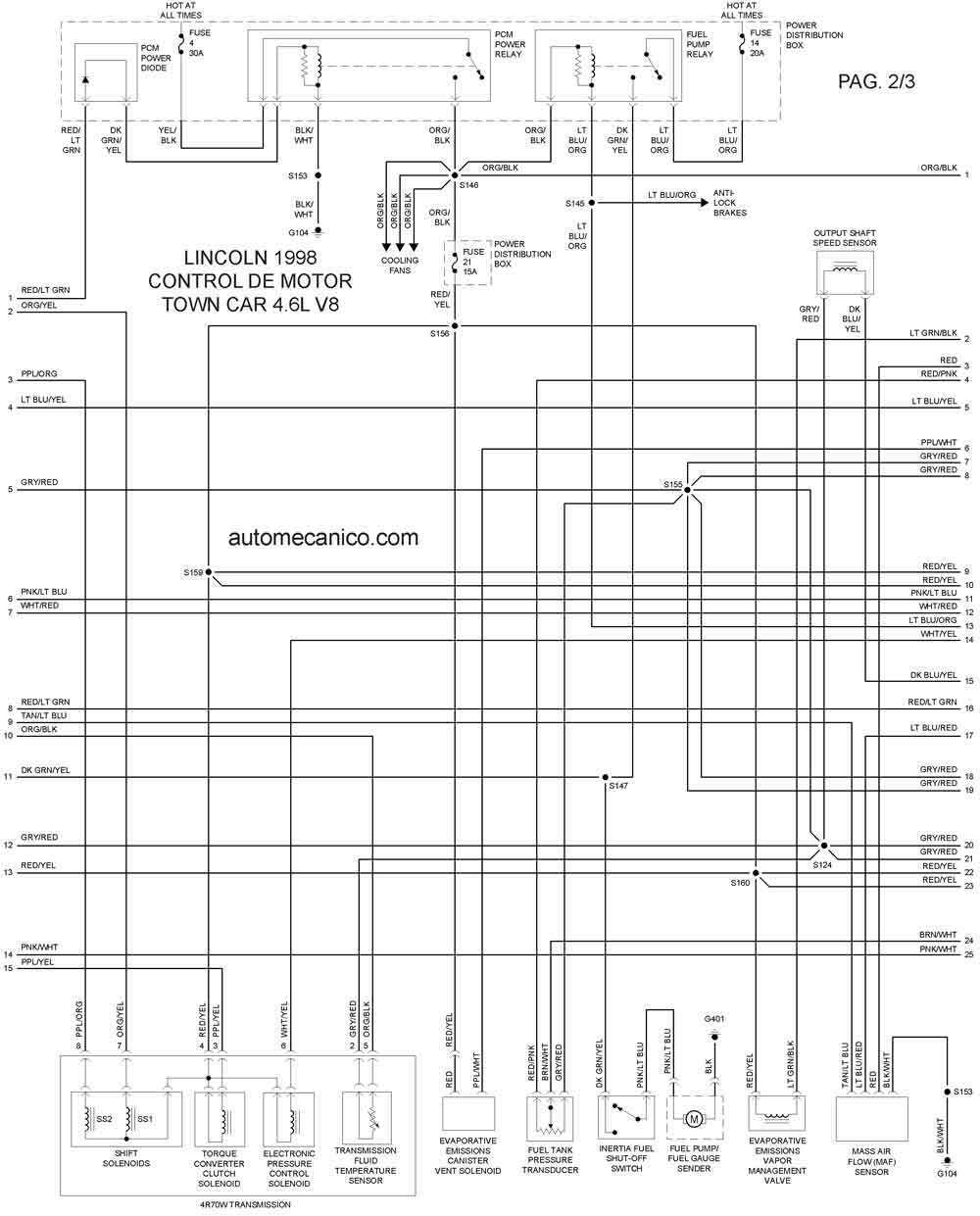

| 1998 | TOWN CAR 4.6L V8 | CONTROL DEL MOTOR 2/3 |

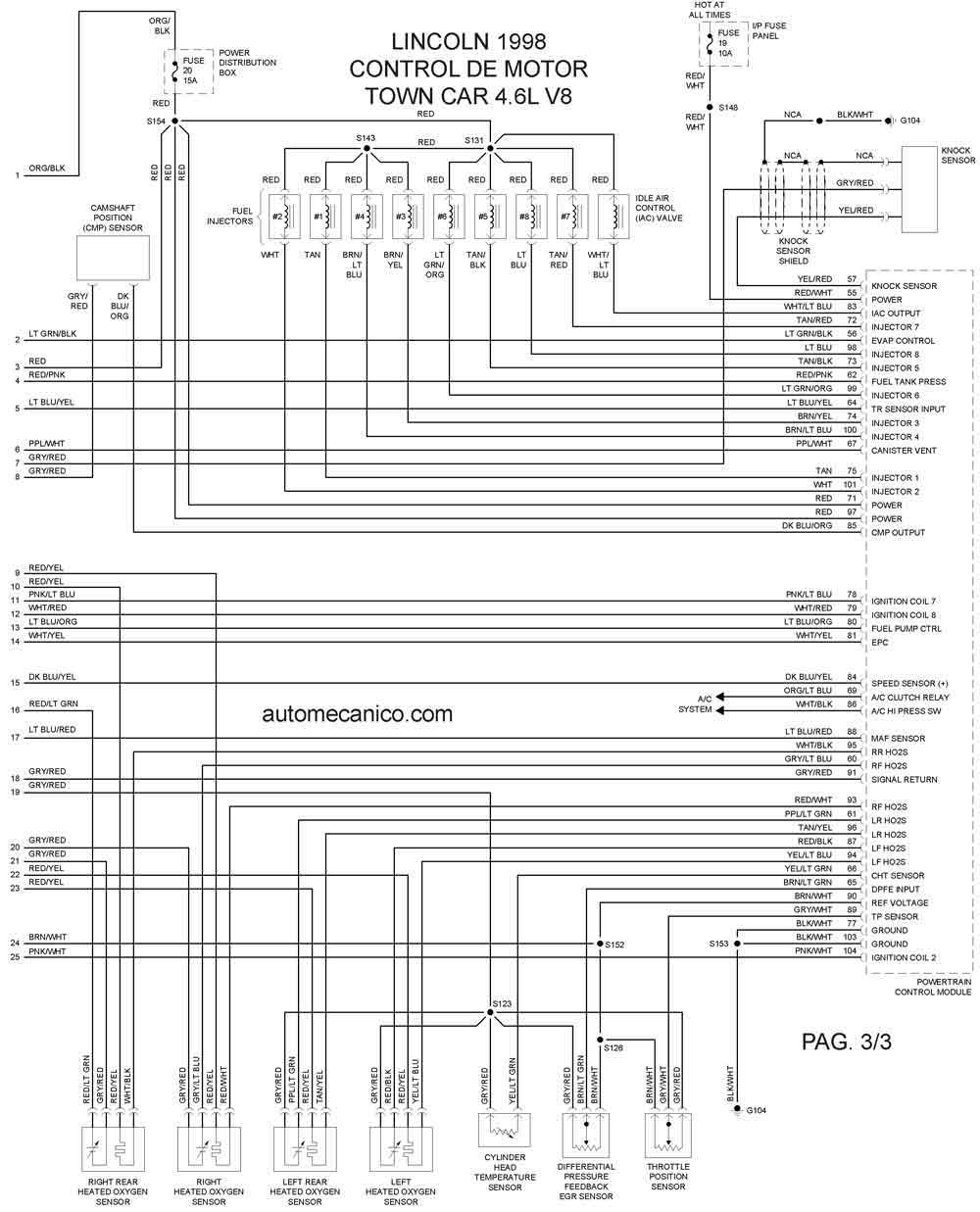

| 1998 | TOWN CAR 4.6L V8 | CONTROL DEL MOTOR 3/3 |
