| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCURY 2005 |
DIAGRAMAS - MERCURY: Grand Marquis, Montego, Monterey - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MERCURY: Grand Marquis, Montego, Monterey - 2005 - |
| Año | MERCURY | GRAND MARQUIS - 4.6L V8 |

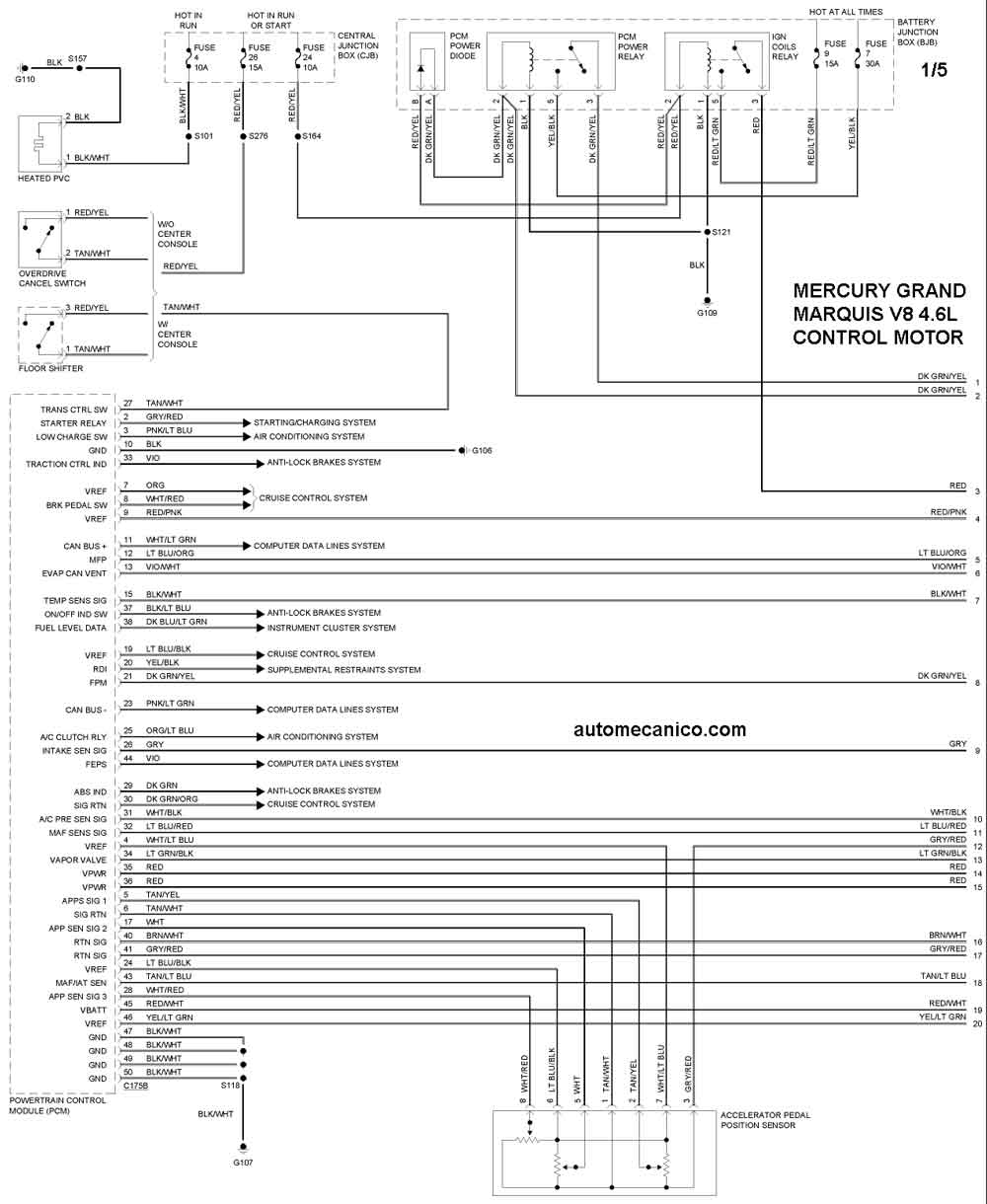

| 2005 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 1/5 |

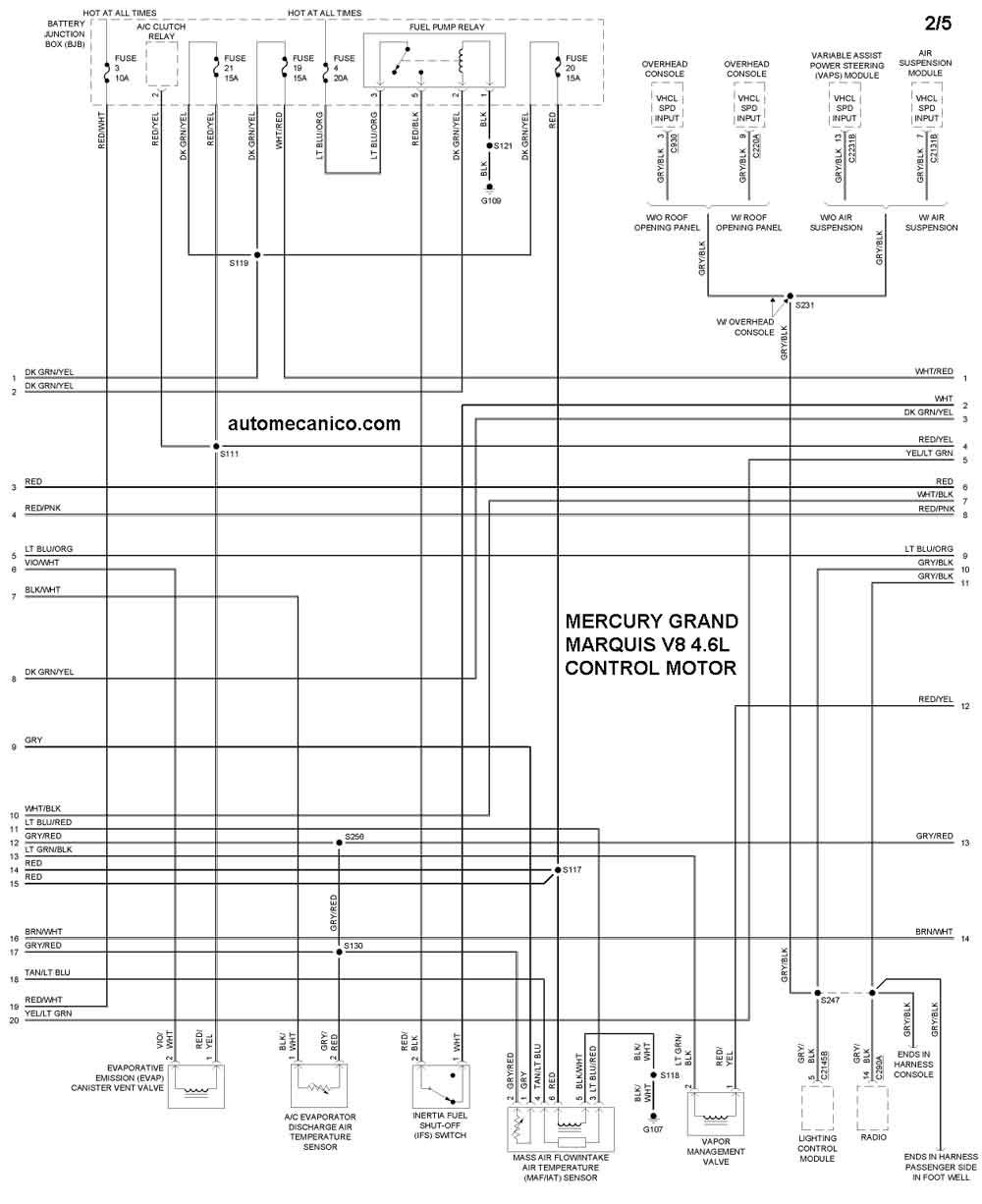

| 2005 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 2/5 |

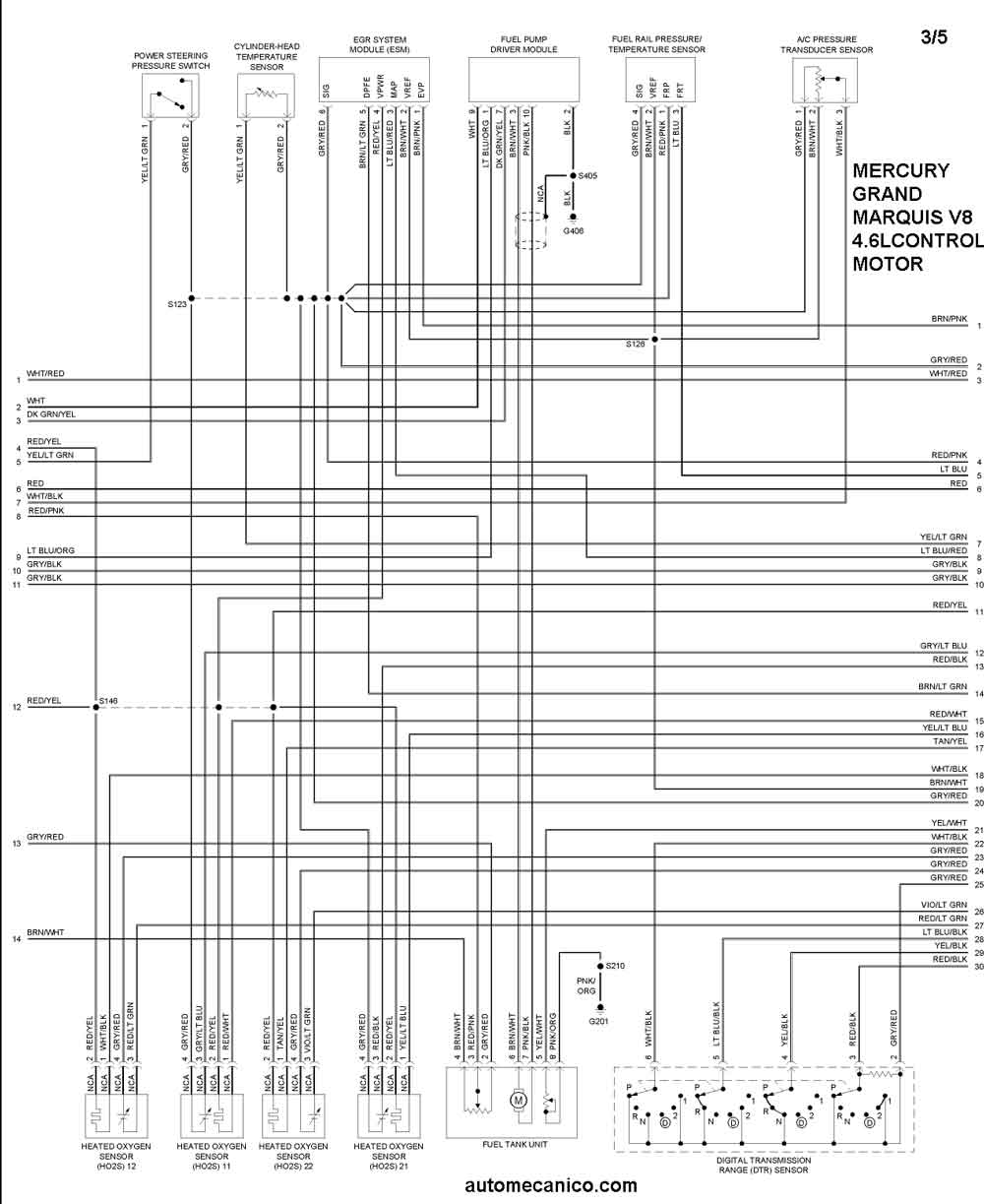

| 2005 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 3/5 |

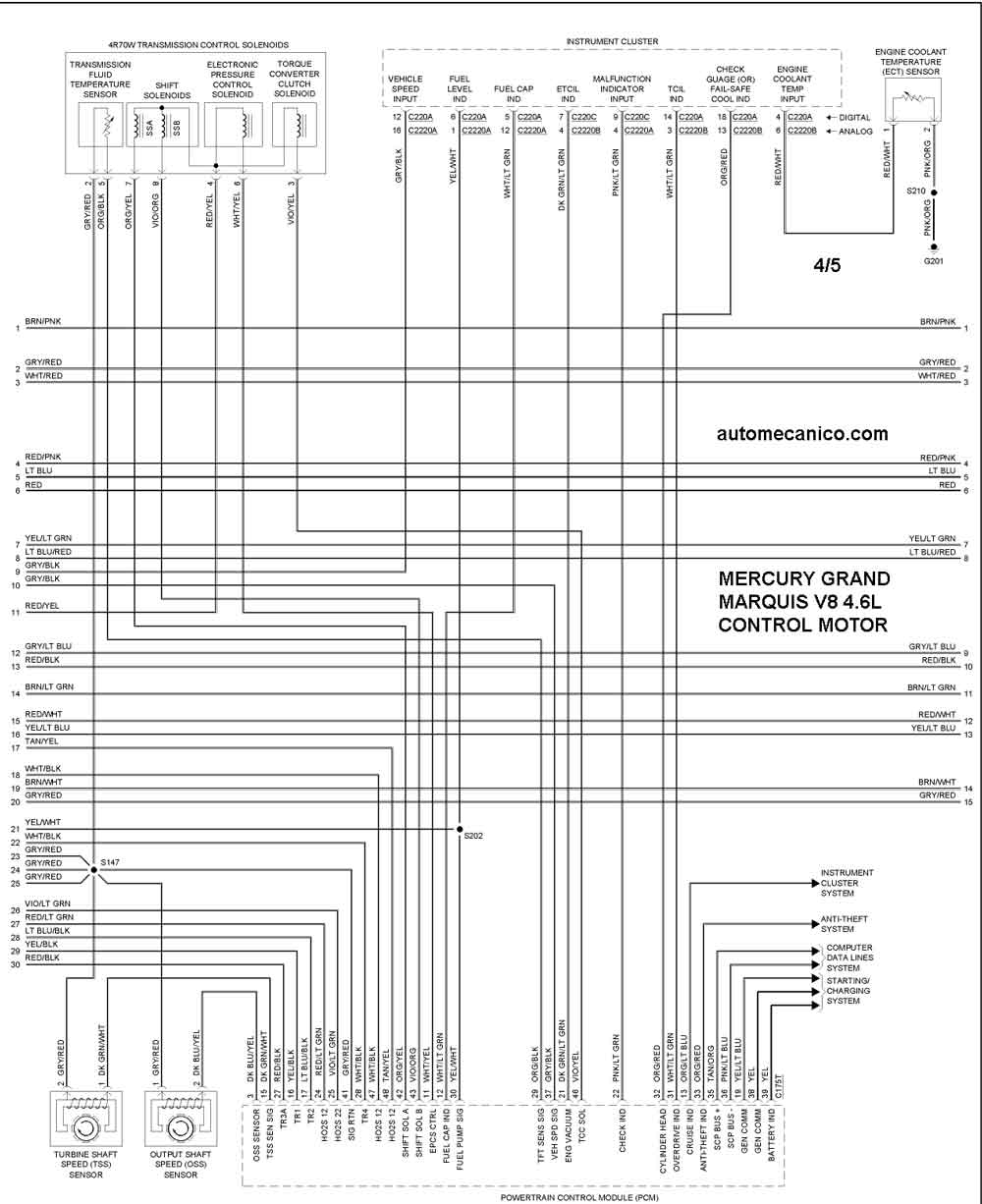

| 2005 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 4/5 |
| 2005 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 5/5 |
| Año | MERCURY | MONTEGO - 3.0L V6 2005 |

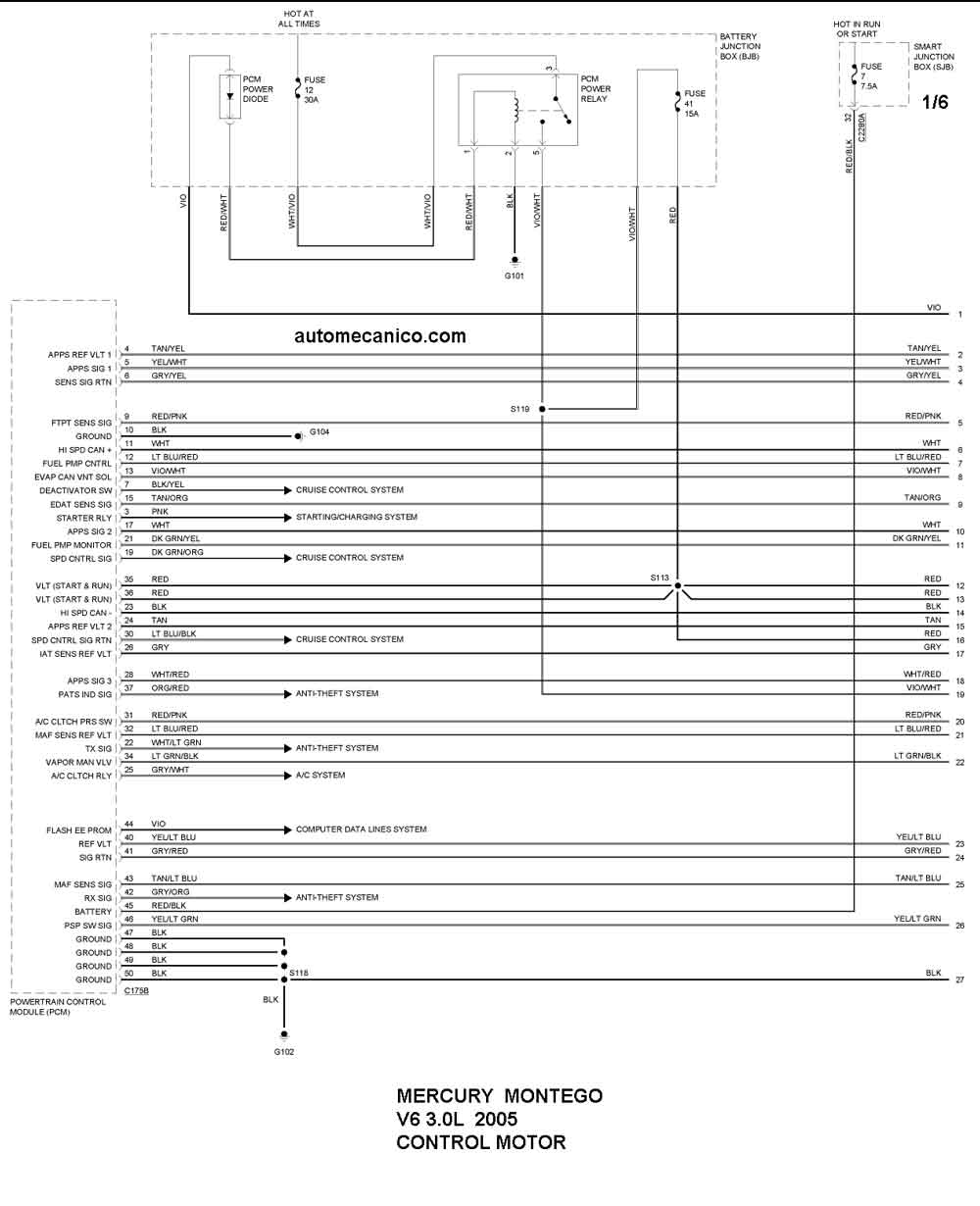

| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 1/6 |

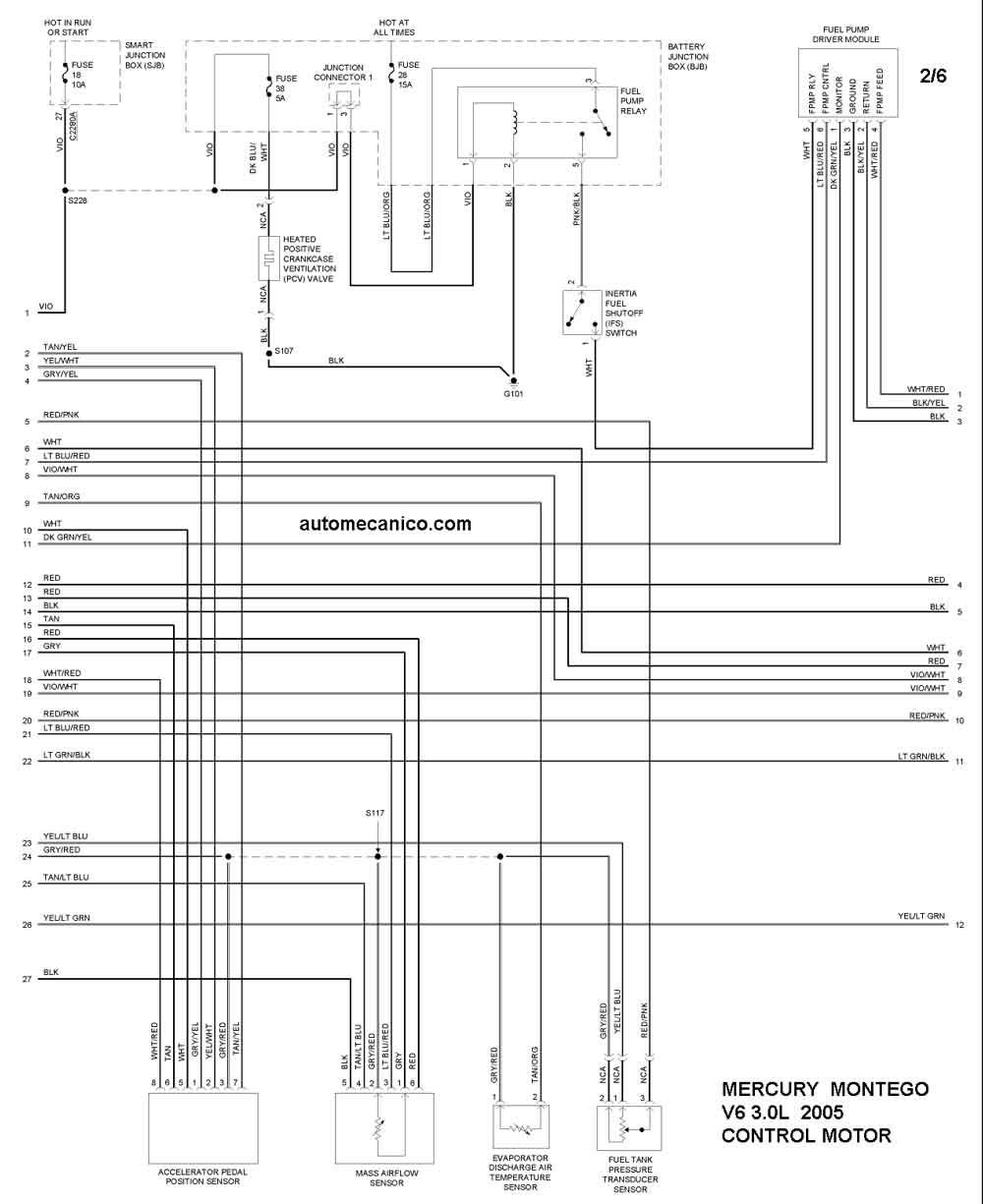

| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 2/6 |

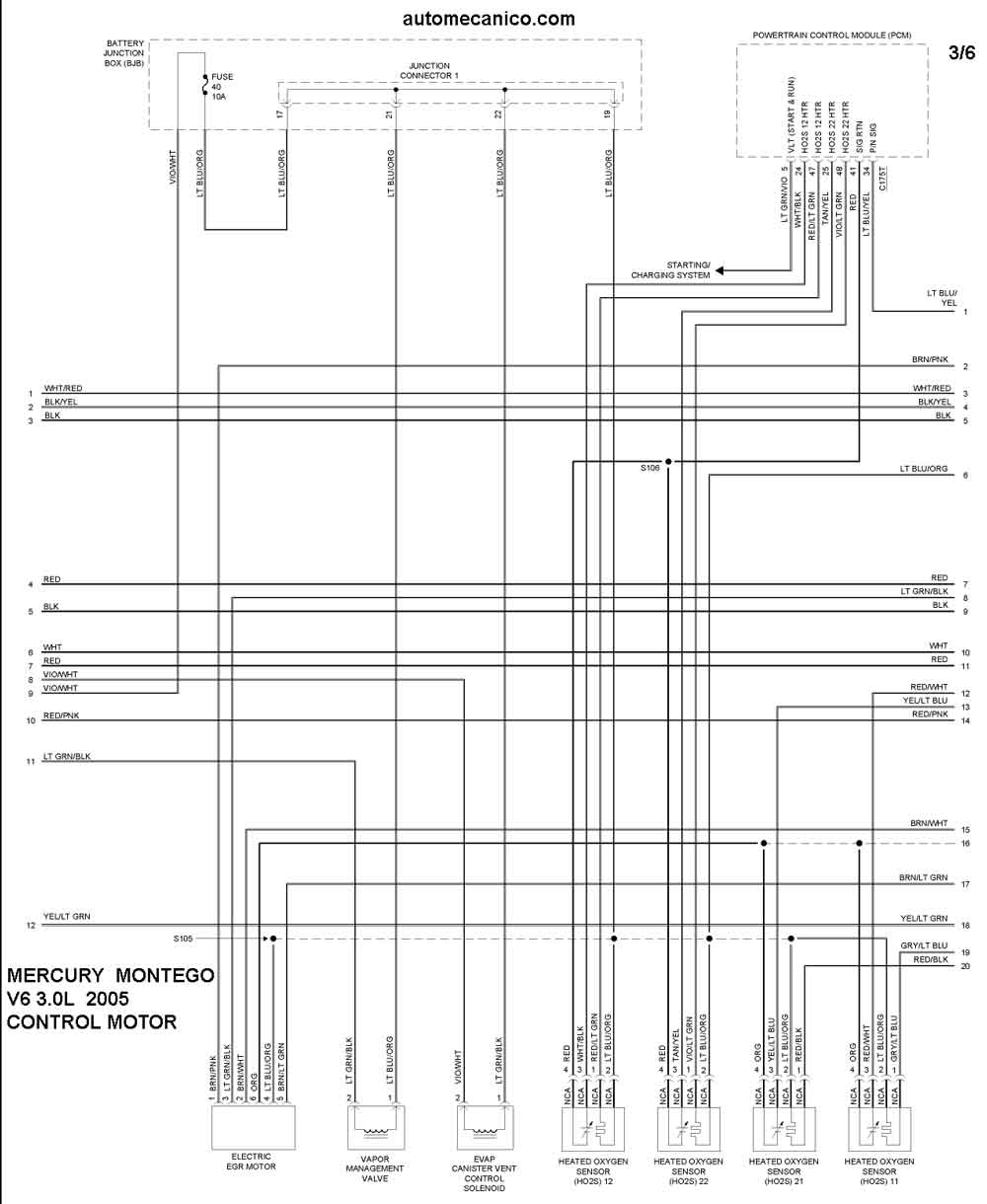

| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 3/6 |

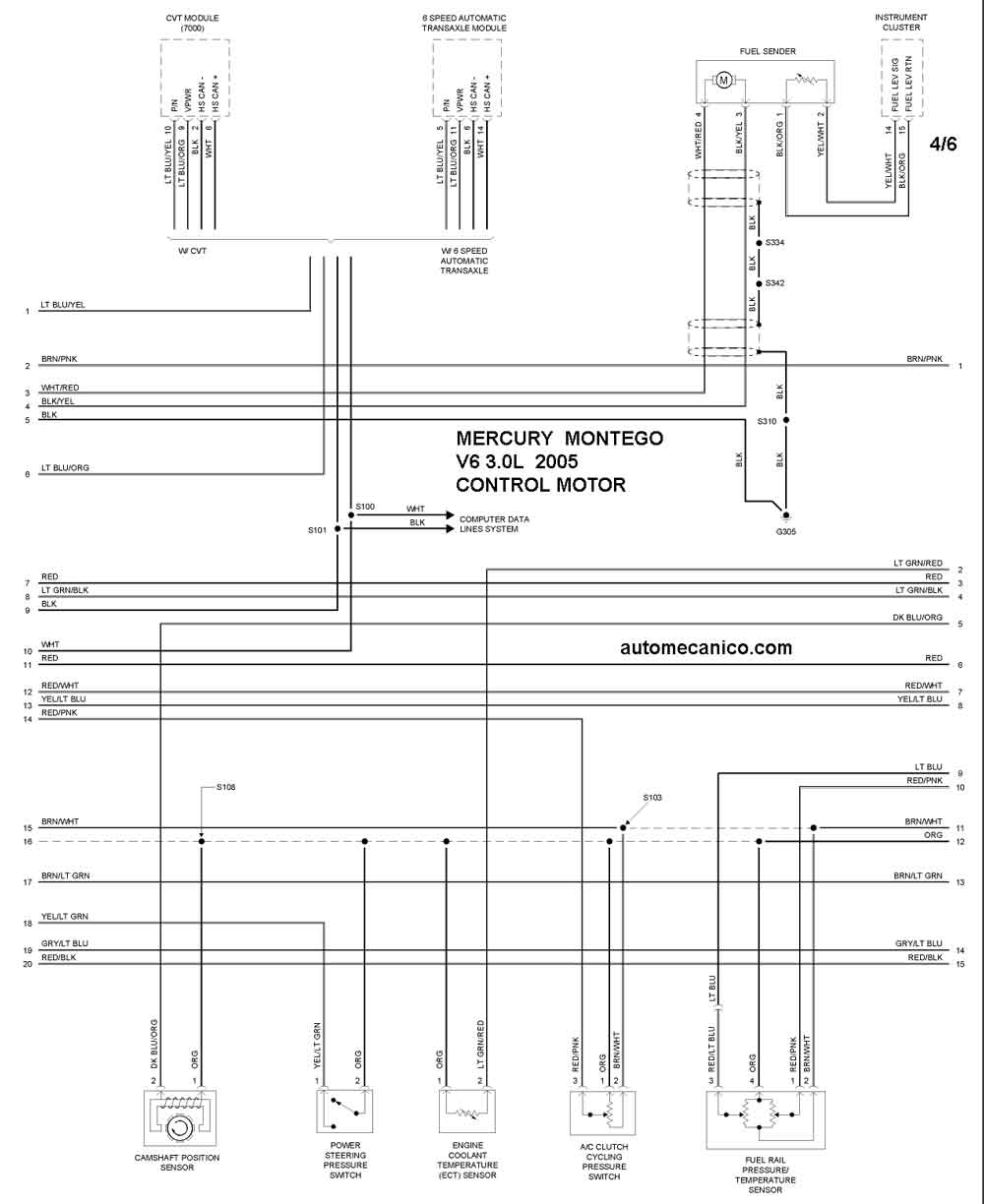

| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 4/6 |

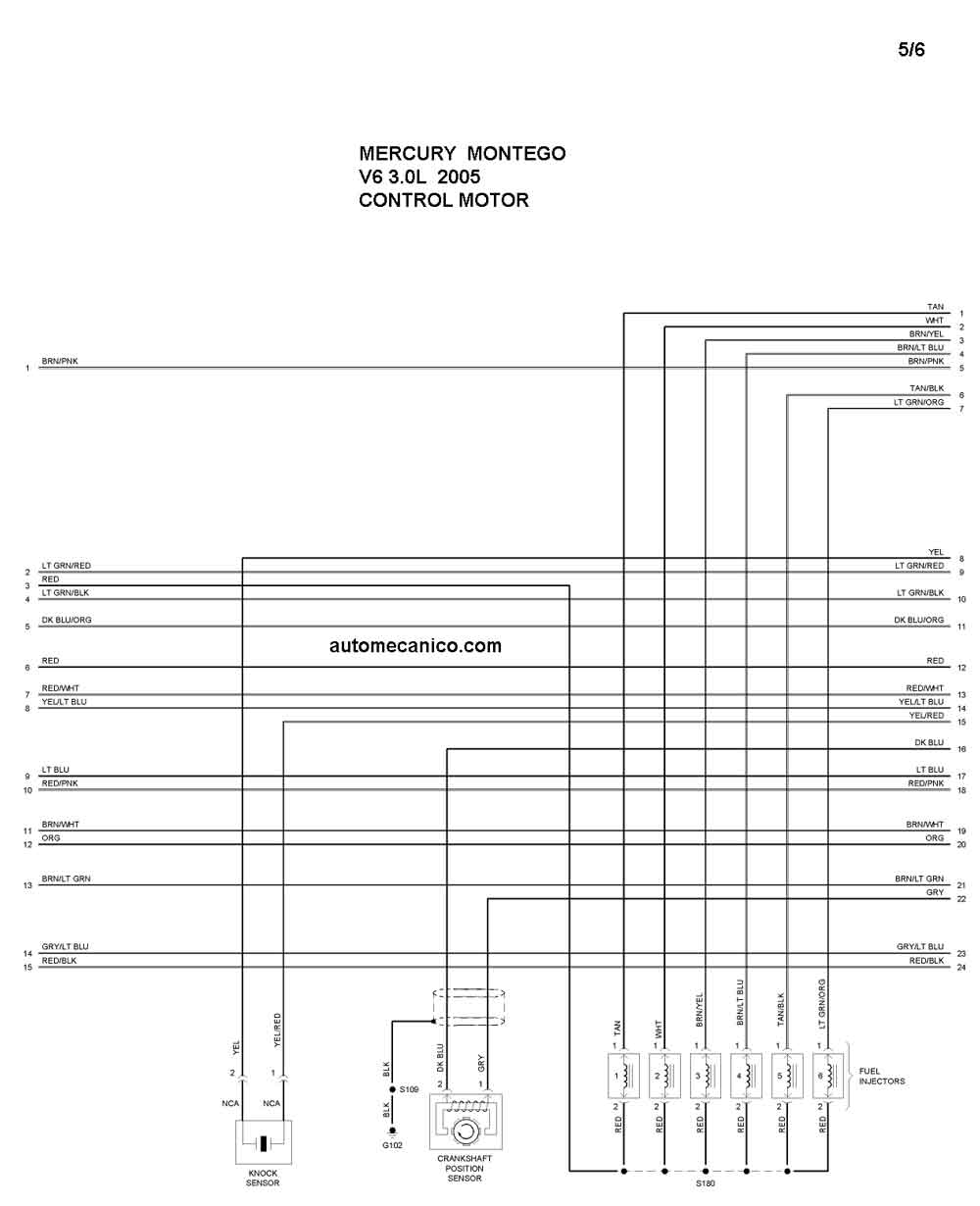

| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 5/6 |
| 2005 | MONTEGO 3.0L V | CONTROL DEL MOTOR 6/6 |
| Año | MERCURY | MONTEREY - 4.2L V6 2005 |

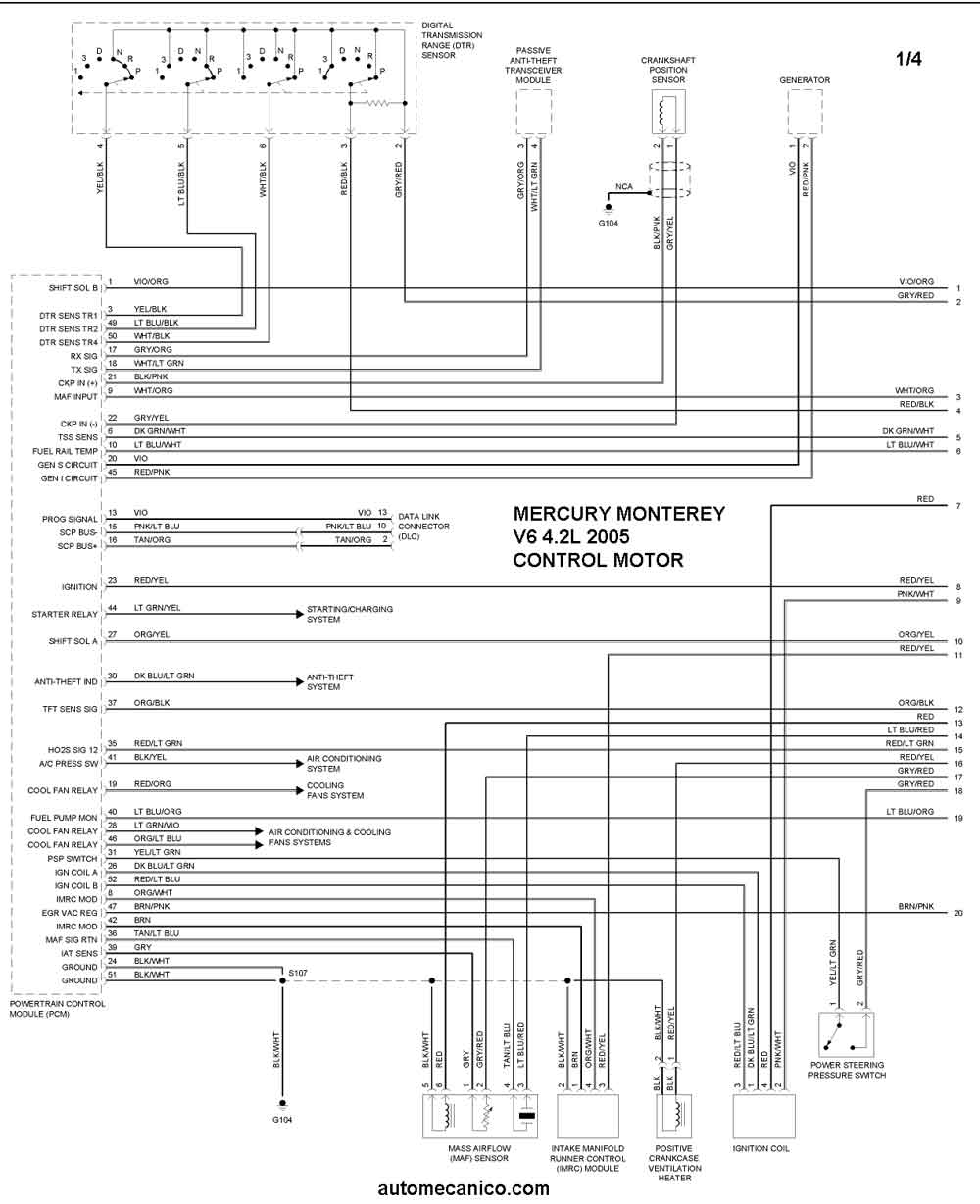

| 2005 | MONTEREY 4.2L V6 | CONTROL DEL MOTOR 1/4 |

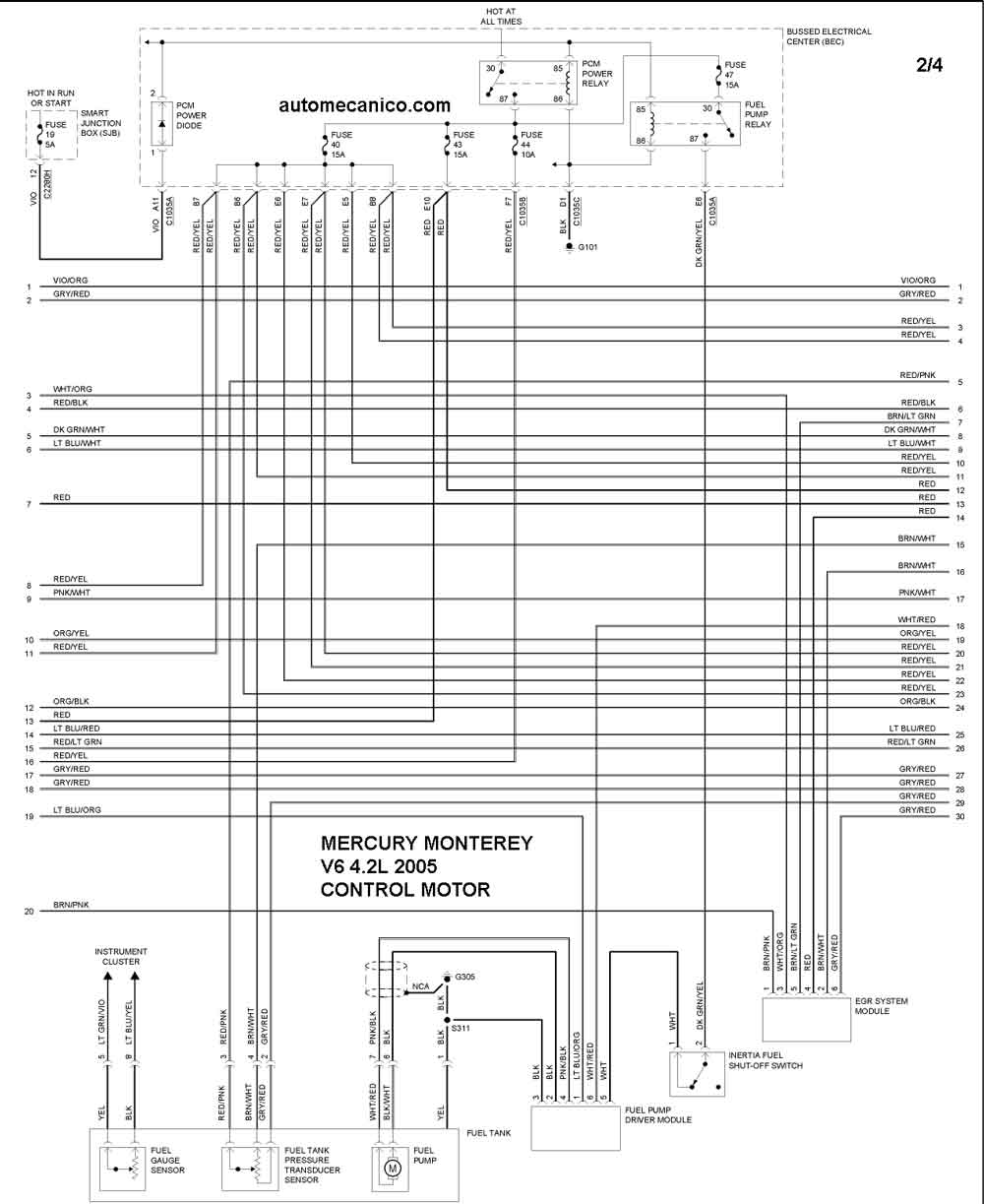

| 2005 | MONTEREY 4.2L V6 | CONTROL DEL MOTOR 2/4 |

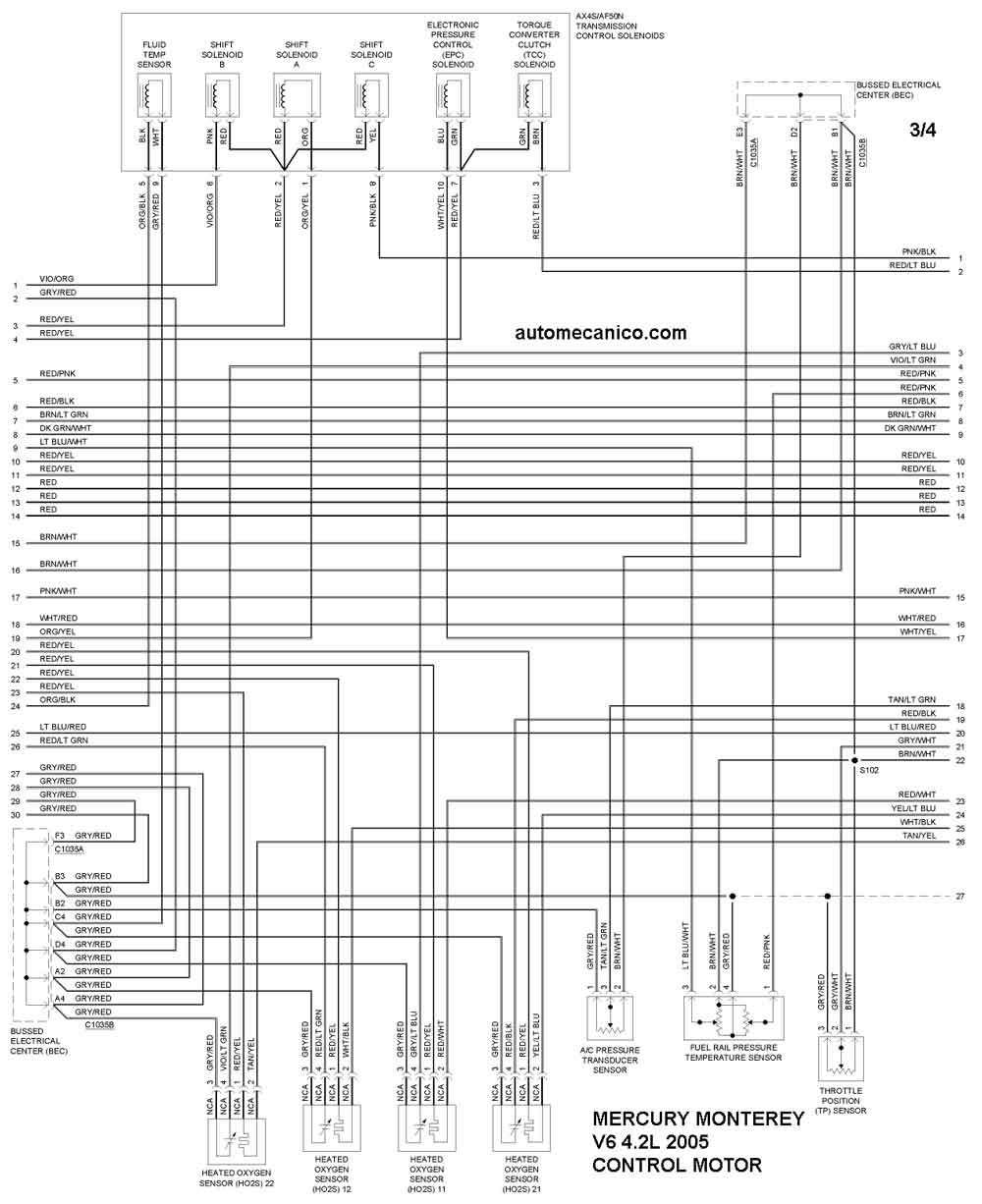

| 2005 | MONTEREY 4.2L V6 | CONTROL DEL MOTOR 3/4 |

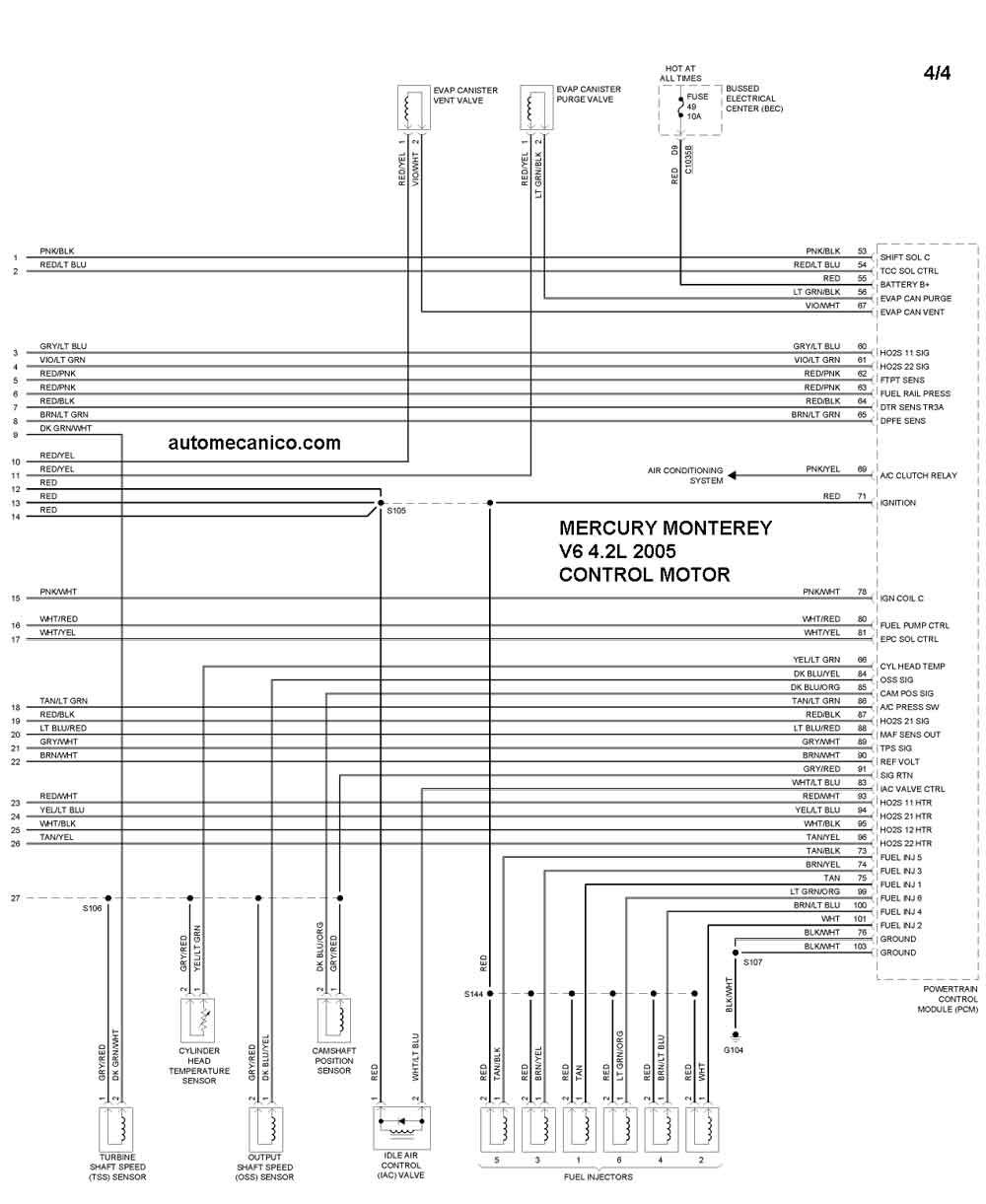

| 2005 | MONTEREY 4.2L V6 | CONTROL DEL MOTOR 4/4 |
