| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCURY 2005 |
DIAGRAMAS - MERCURY: Mountaineer, Sable - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MERCURY: Mountaineer, Sable - 2005 - |
| Año | MERCURY | MOUNTAINEER - 4.0L V6 2005 |

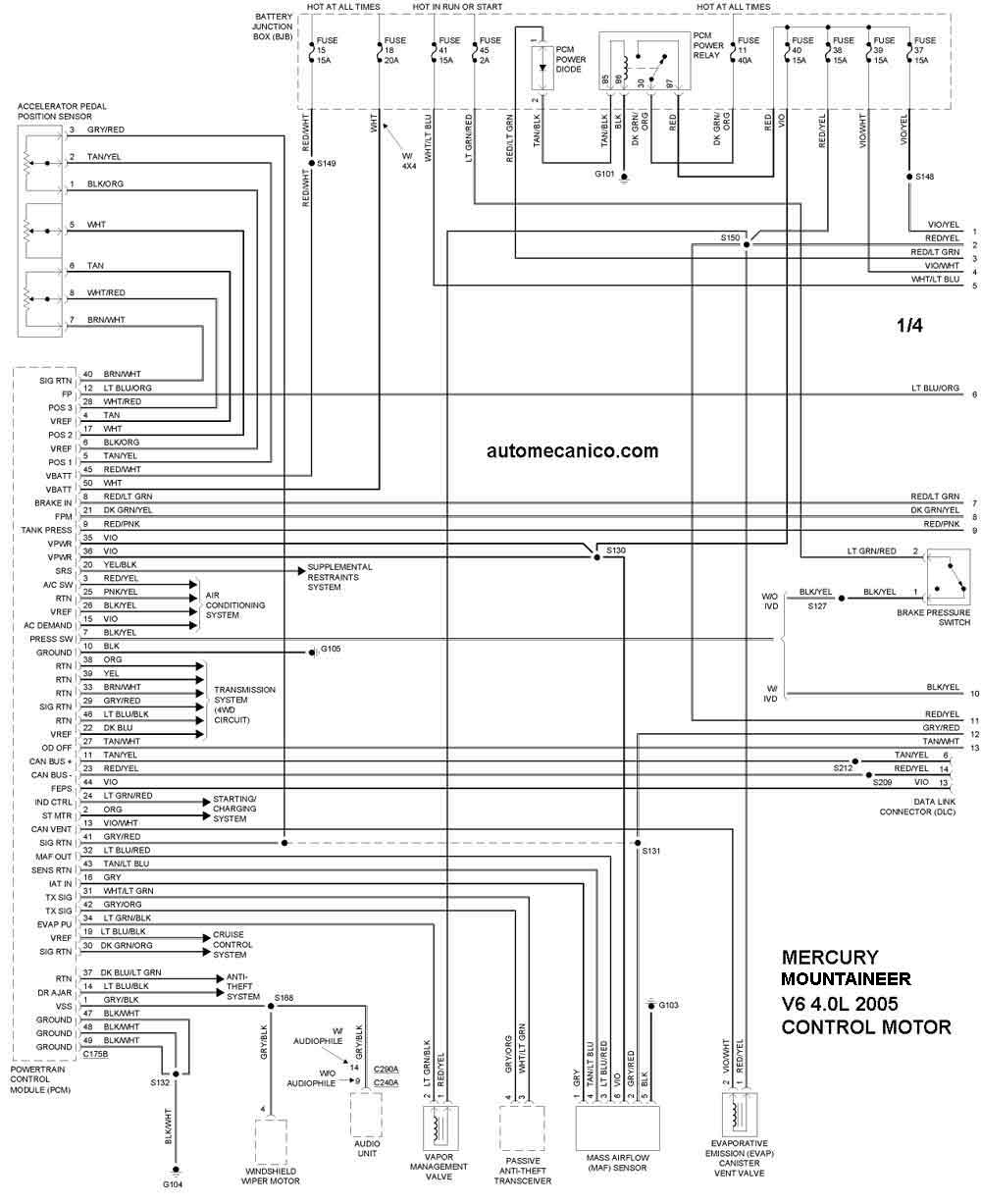

| 2005 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 1/4 |

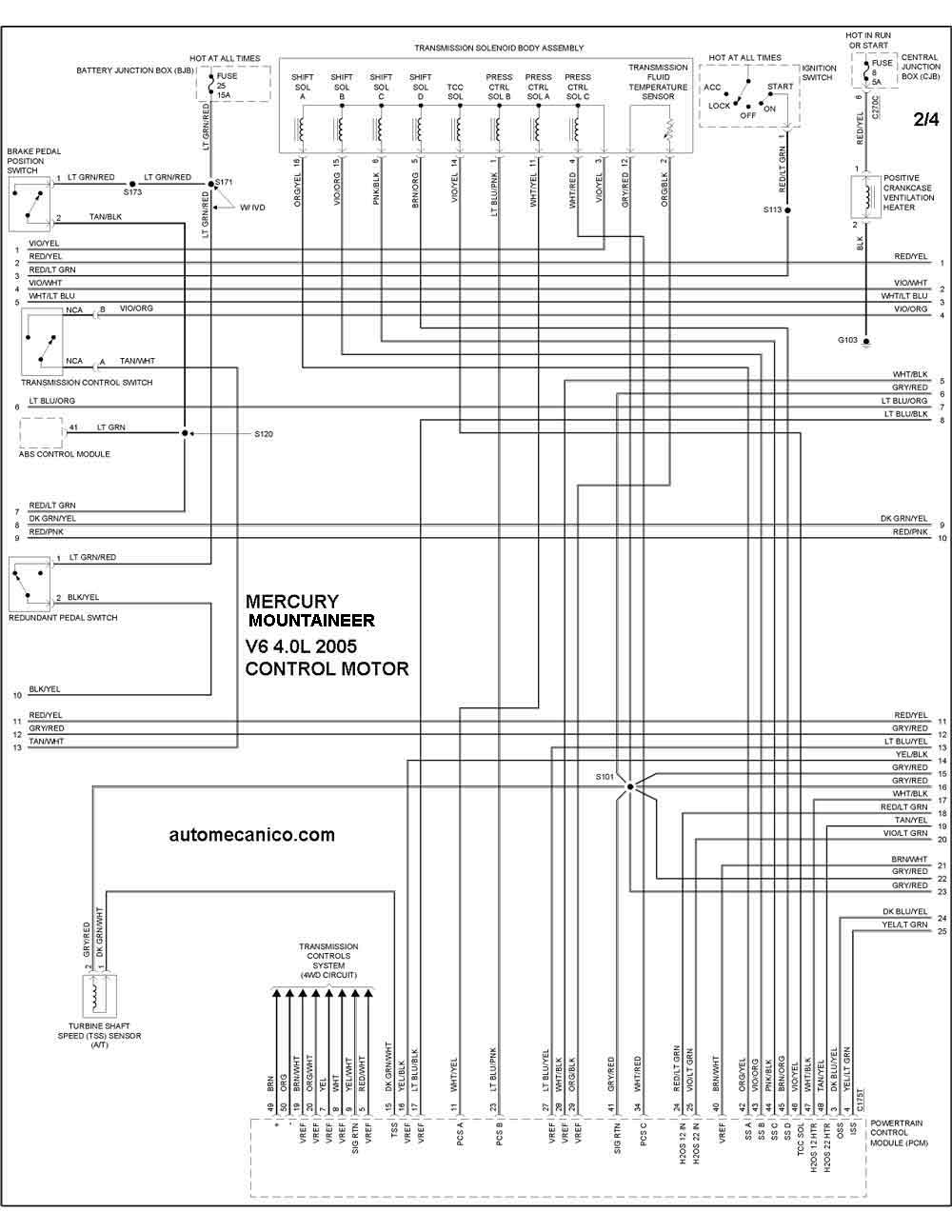

| 2005 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 2/4 |

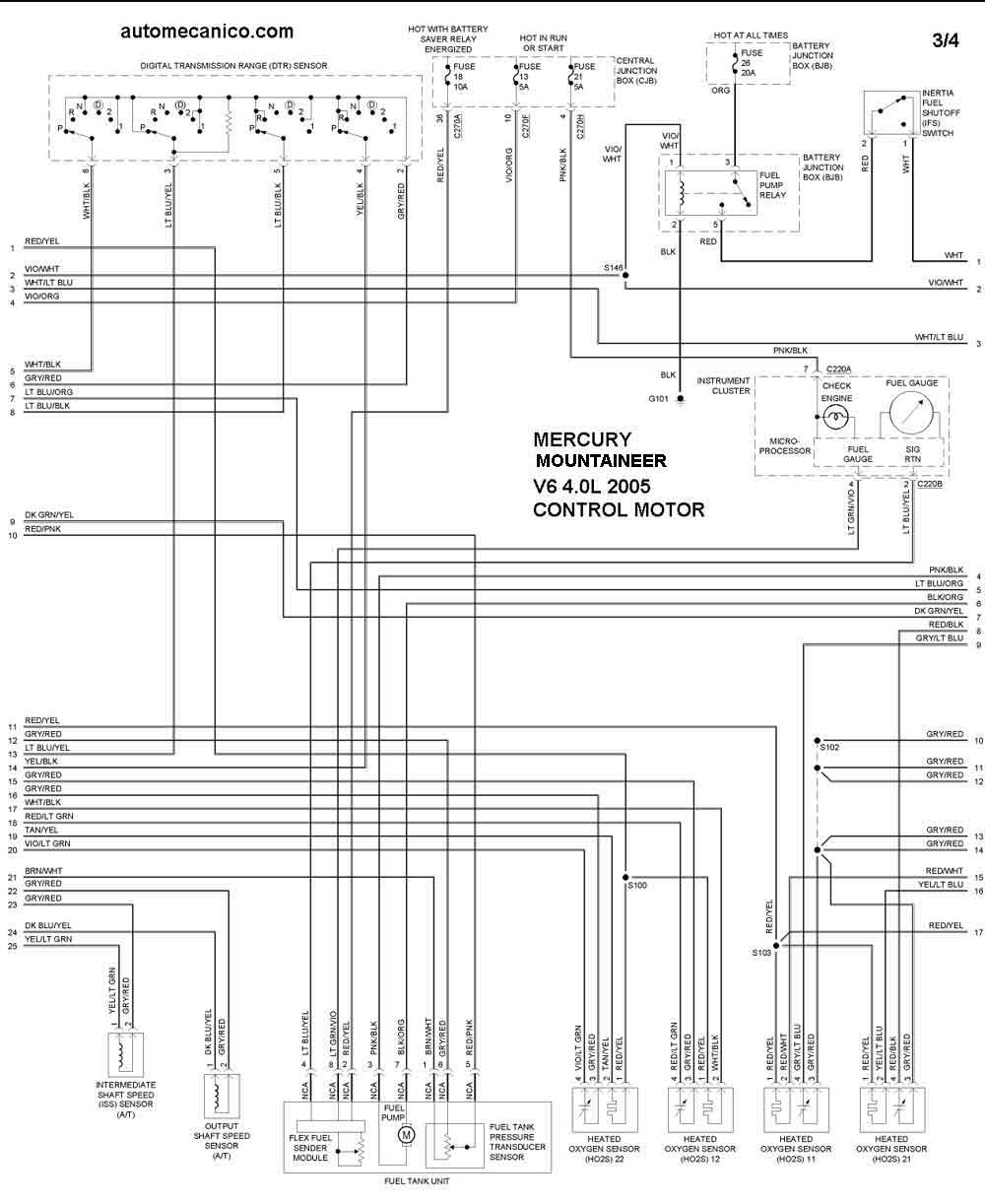

| 2005 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 3/4 |

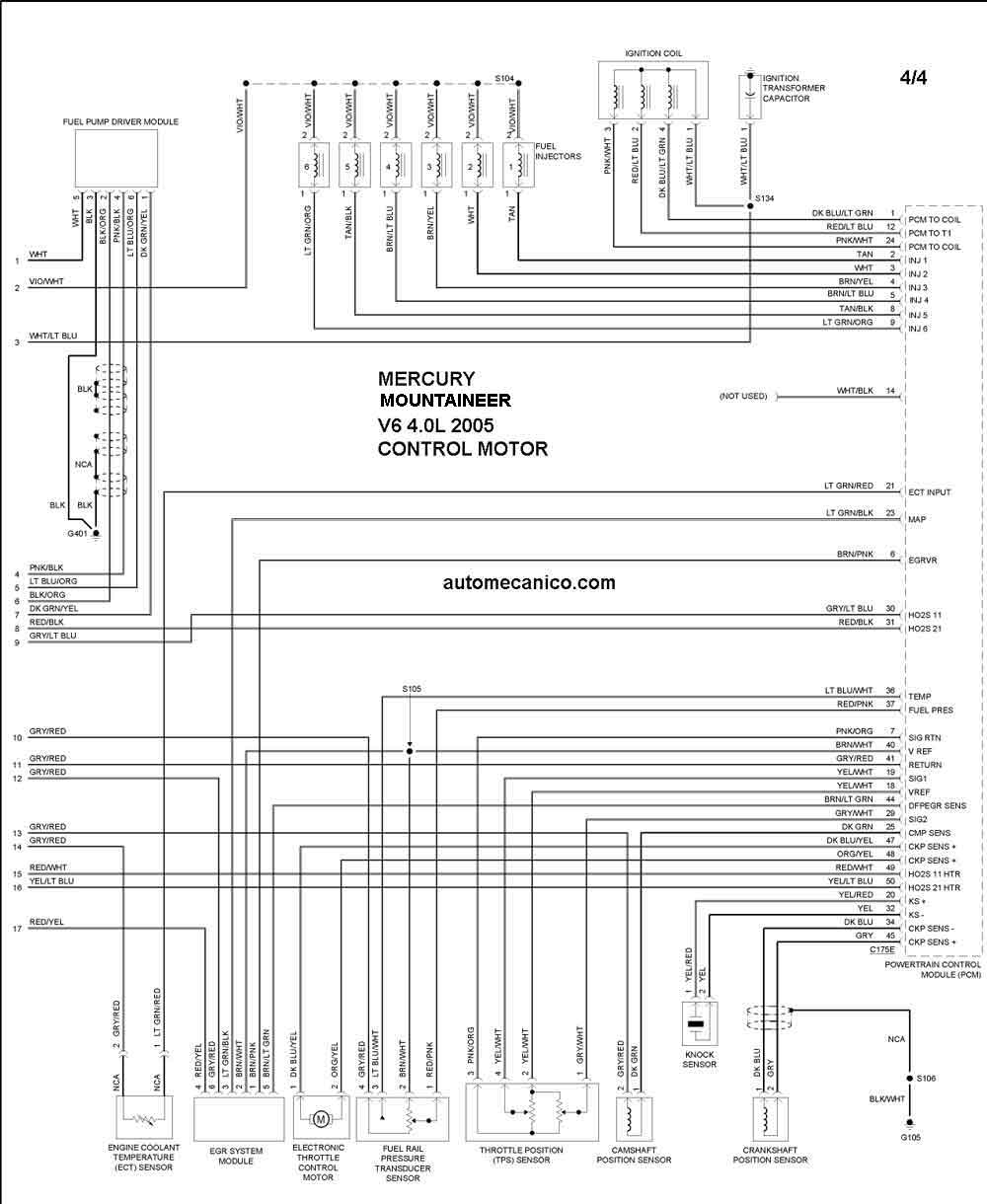

| 2005 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 4/4 |
| Año | MERCURY | MOUNTAINEER - 4.6L V8 2005 |

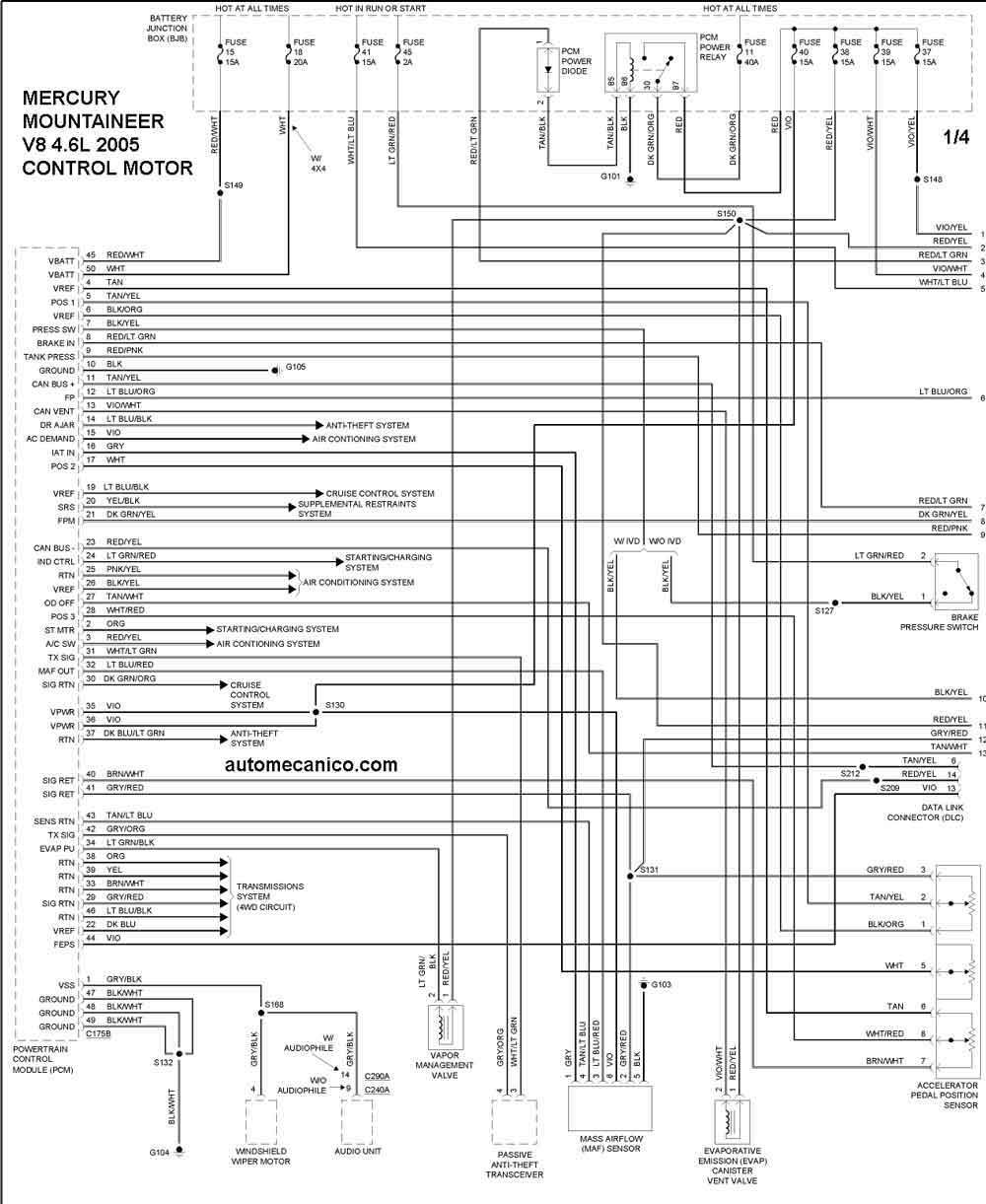

| 2005 | MOUNTAINEER 4.6L V8 | CONTROL DEL MOTOR 1/4 |

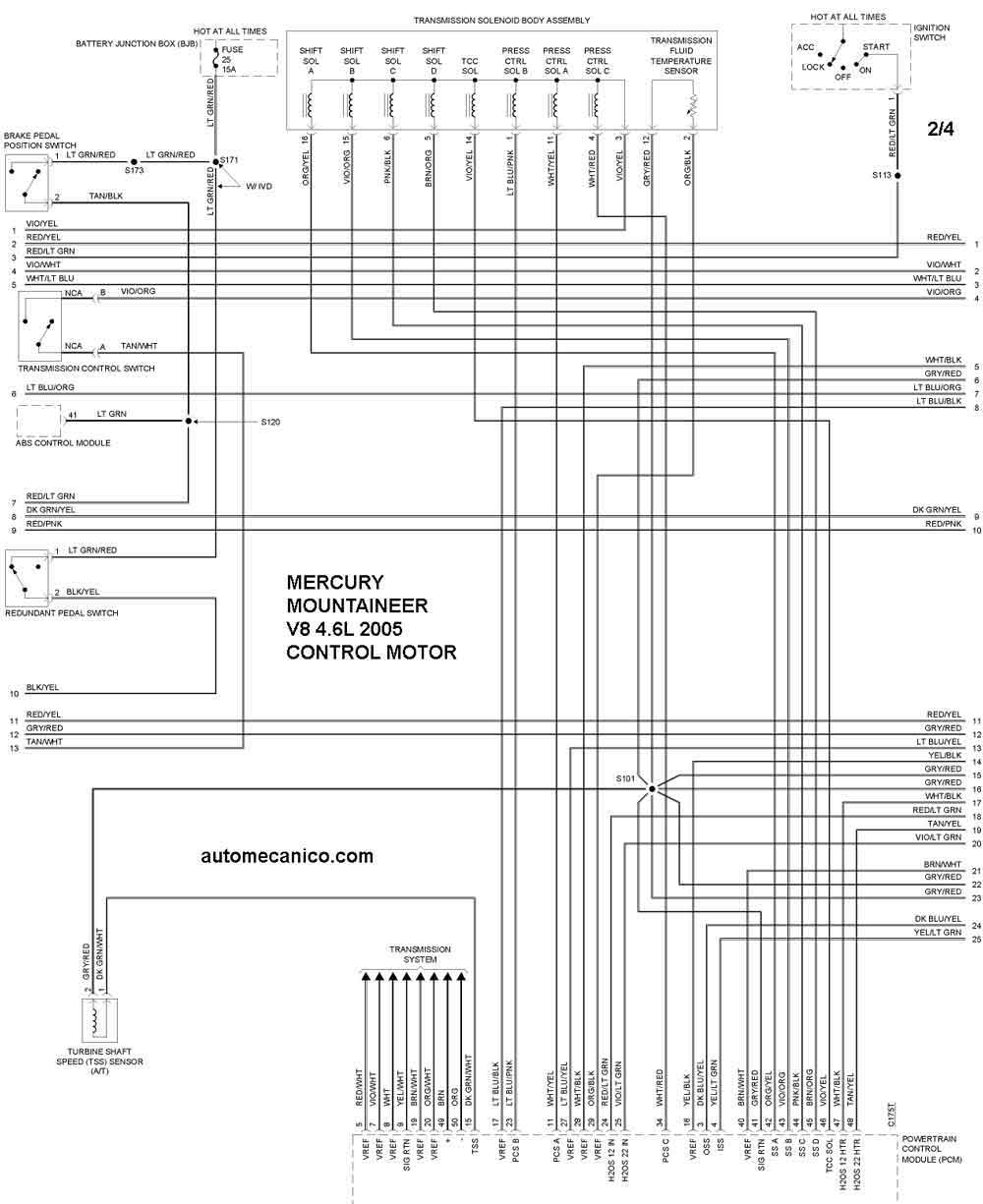

| 2005 | MOUNTAINEER 4.6L V8 | CONTROL DEL MOTOR 2/4 |

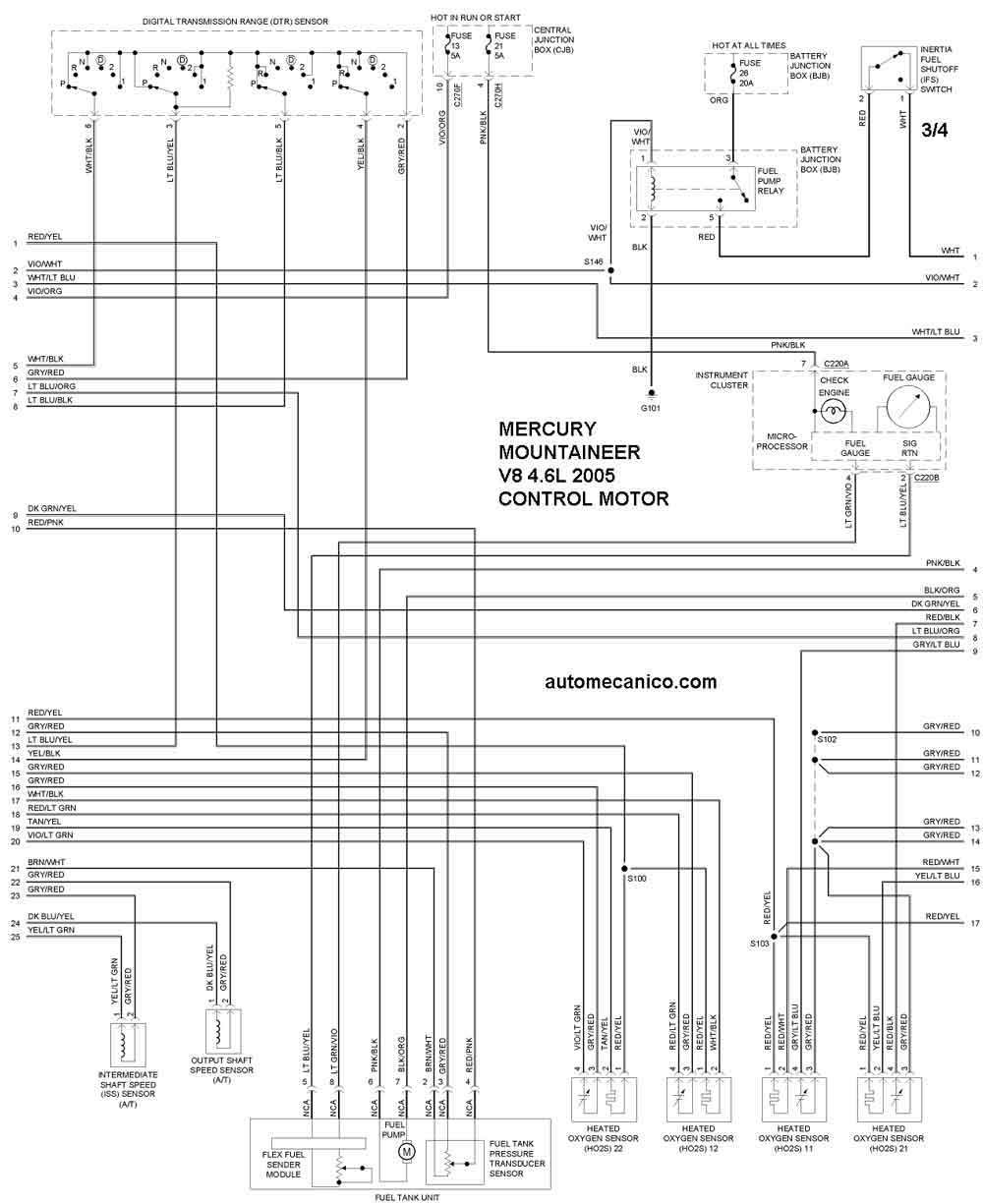

| 2005 | MOUNTAINEER 4.6L V8 | CONTROL DEL MOTOR 3/4 |

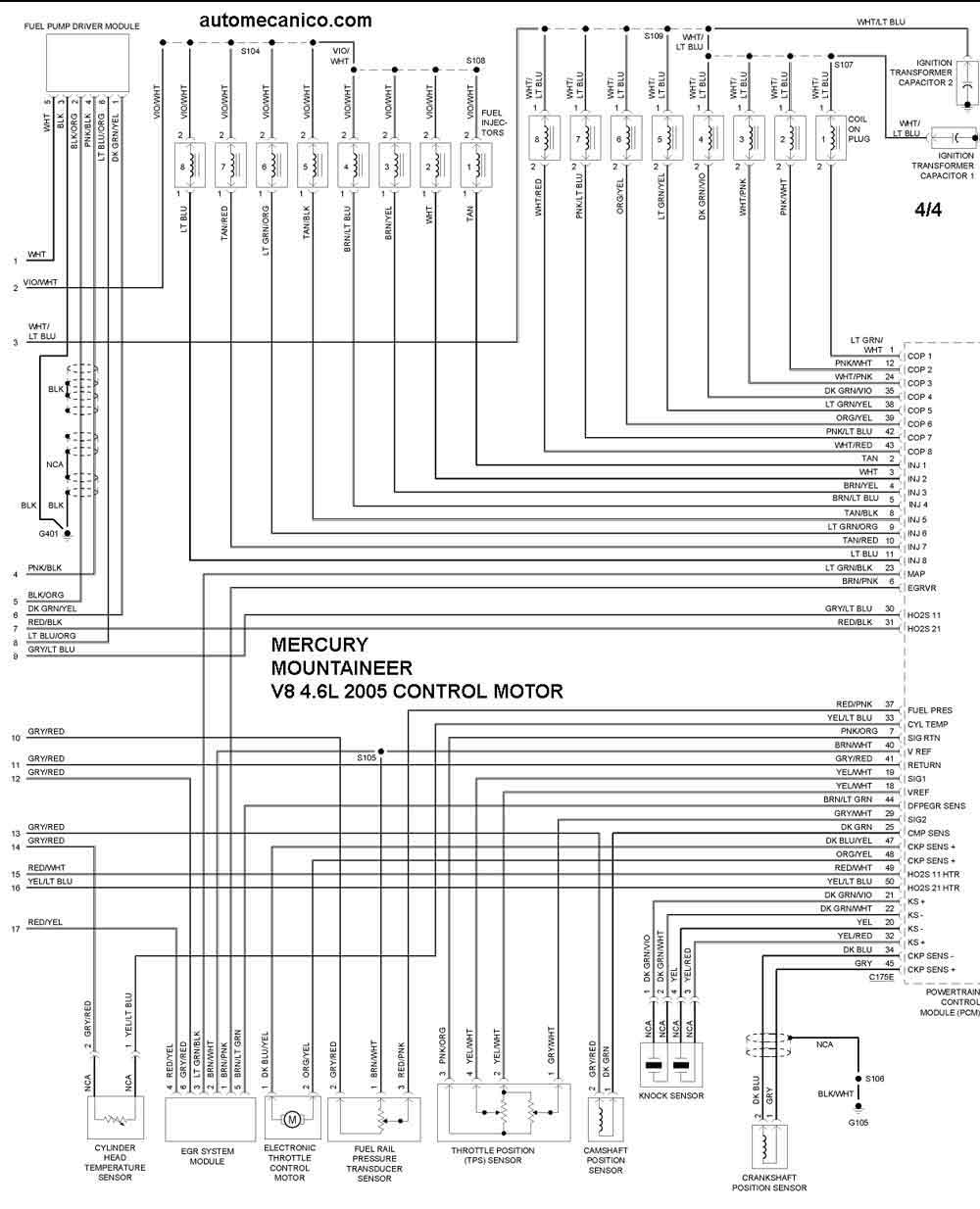

| 2005 | MOUNTAINEER 4.6L V8 | CONTROL DEL MOTOR 4/4 |
| Año | MERCURY | SABLE - 3.0L V6 2005 |

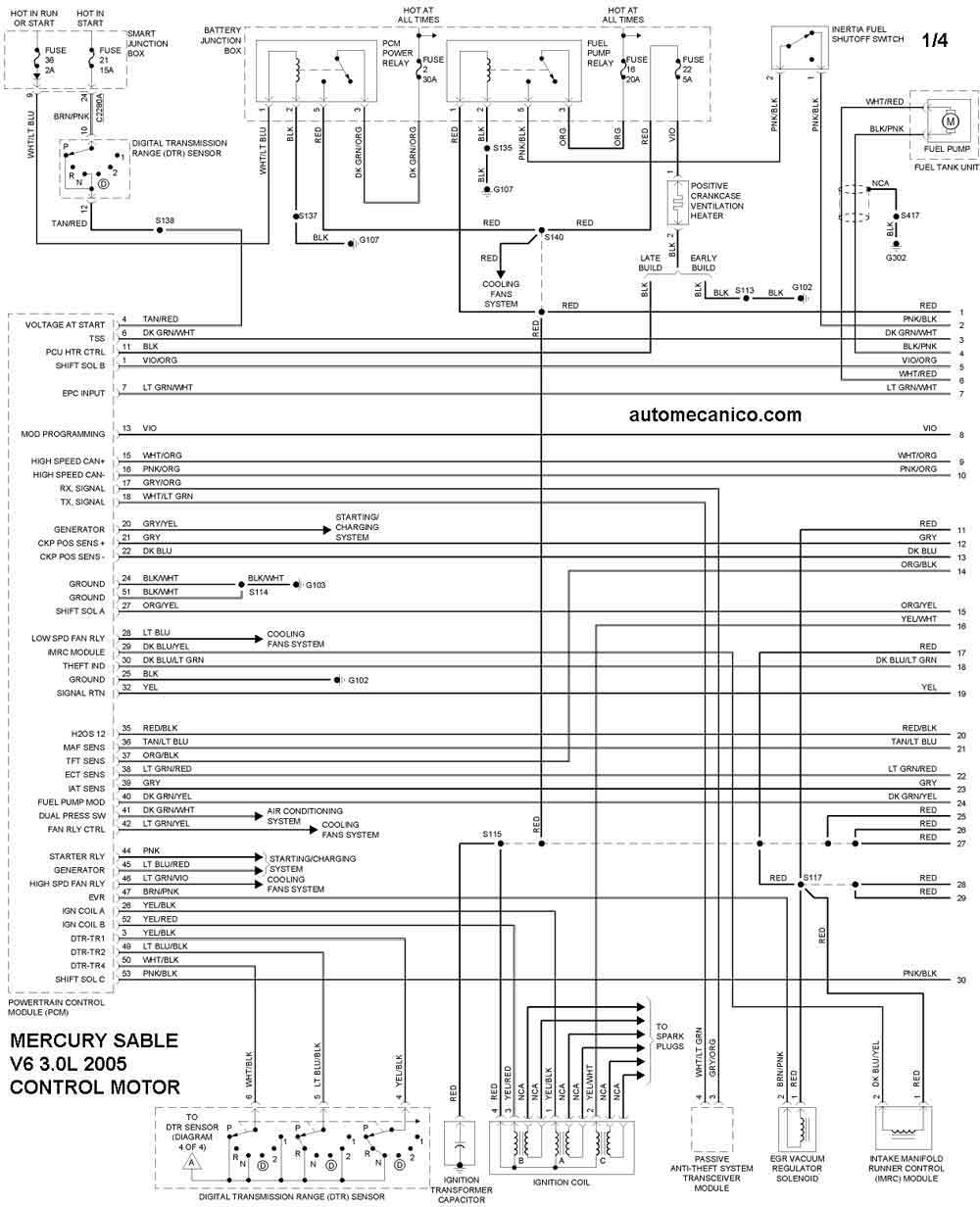

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 1/4 |

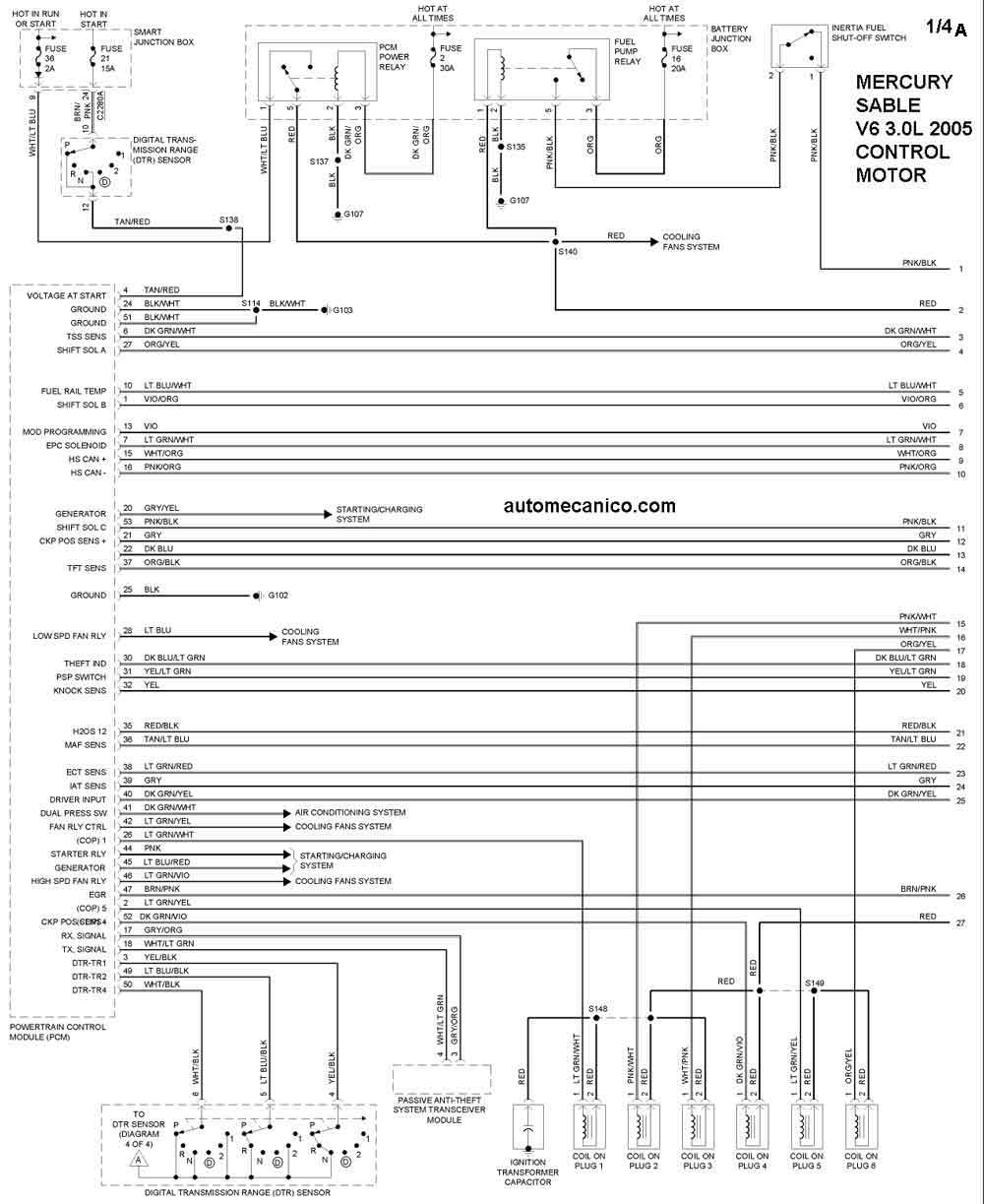

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 1/4A |

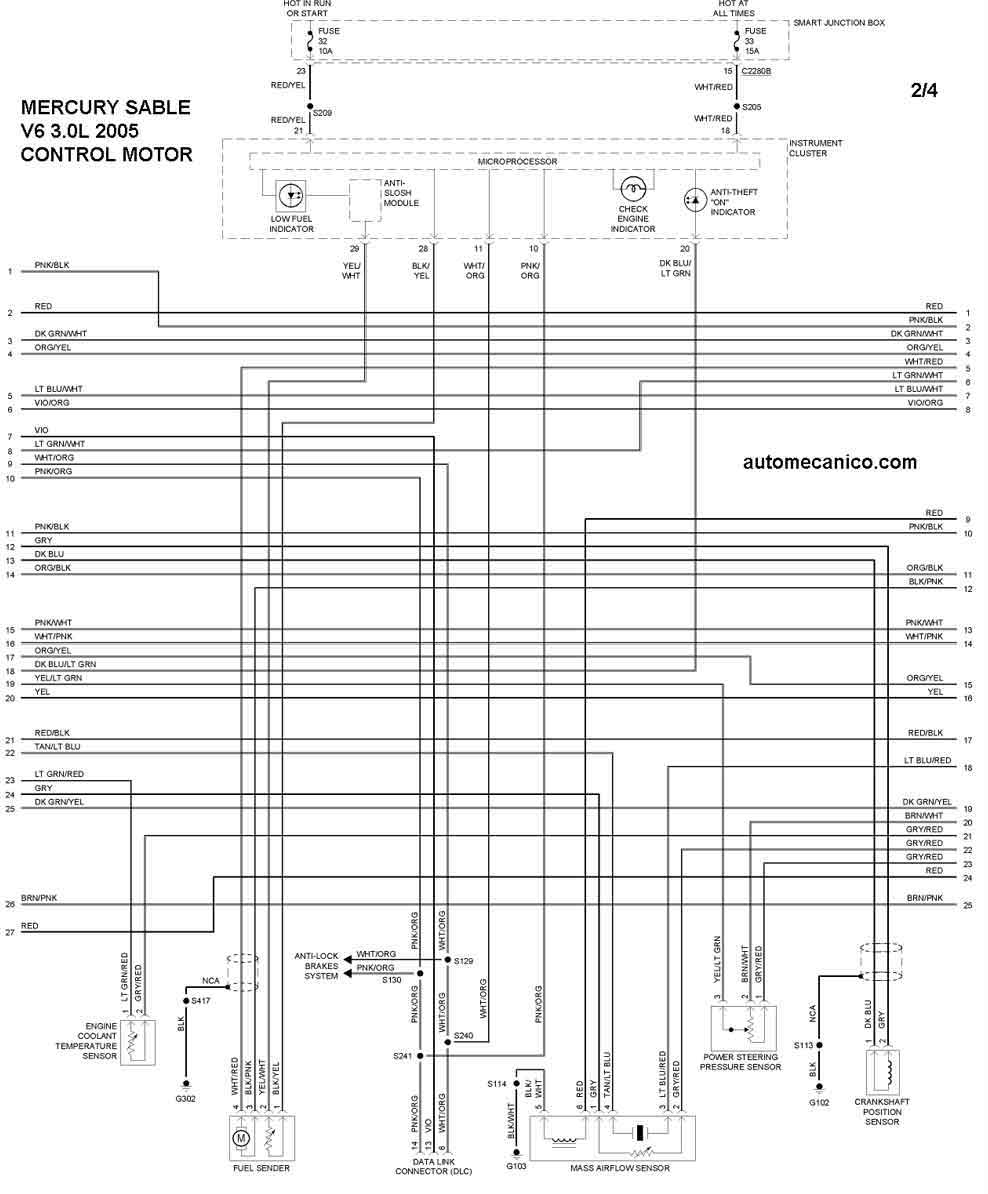

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 2/4 |

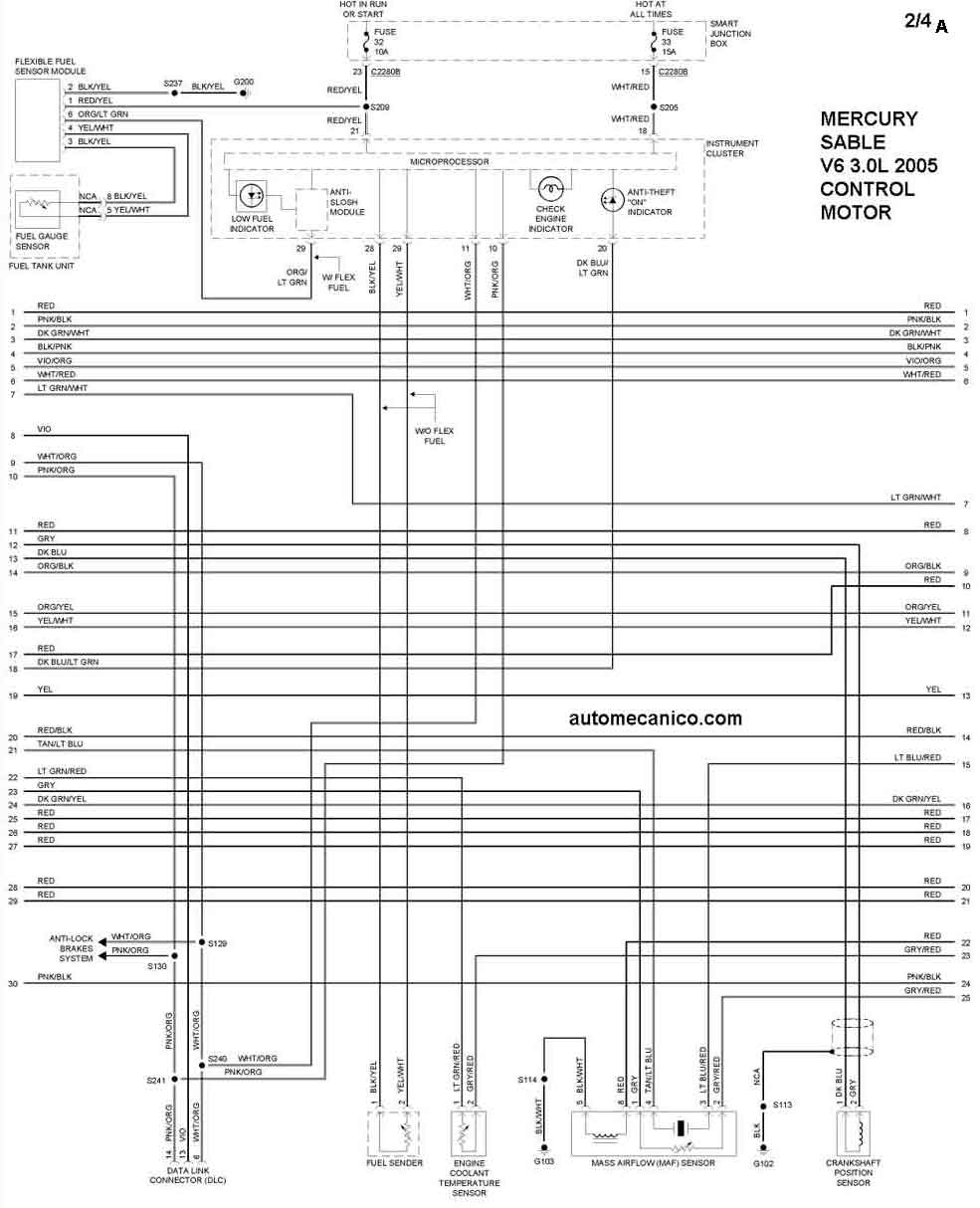

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 2/4A |

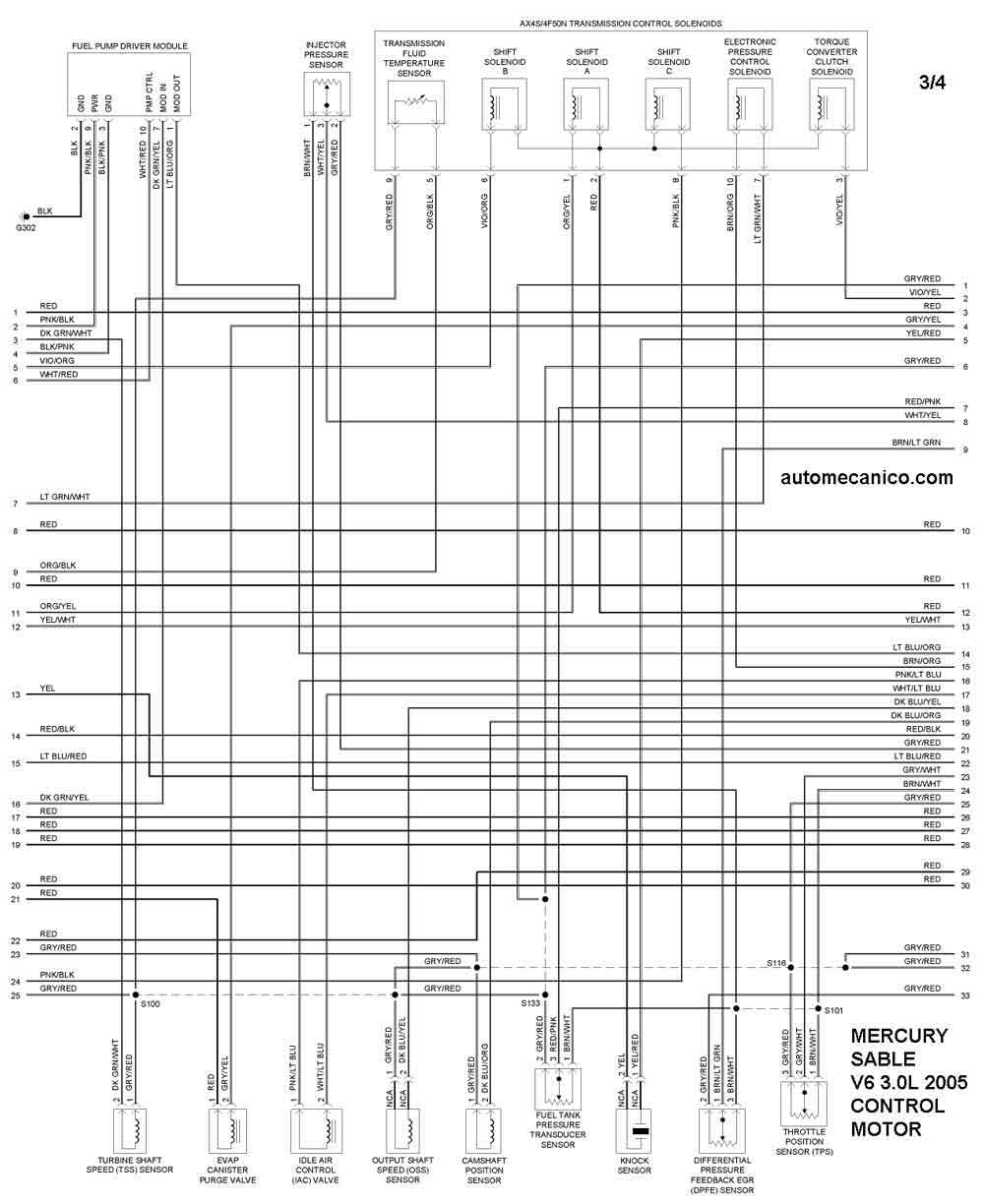

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 3/4 |

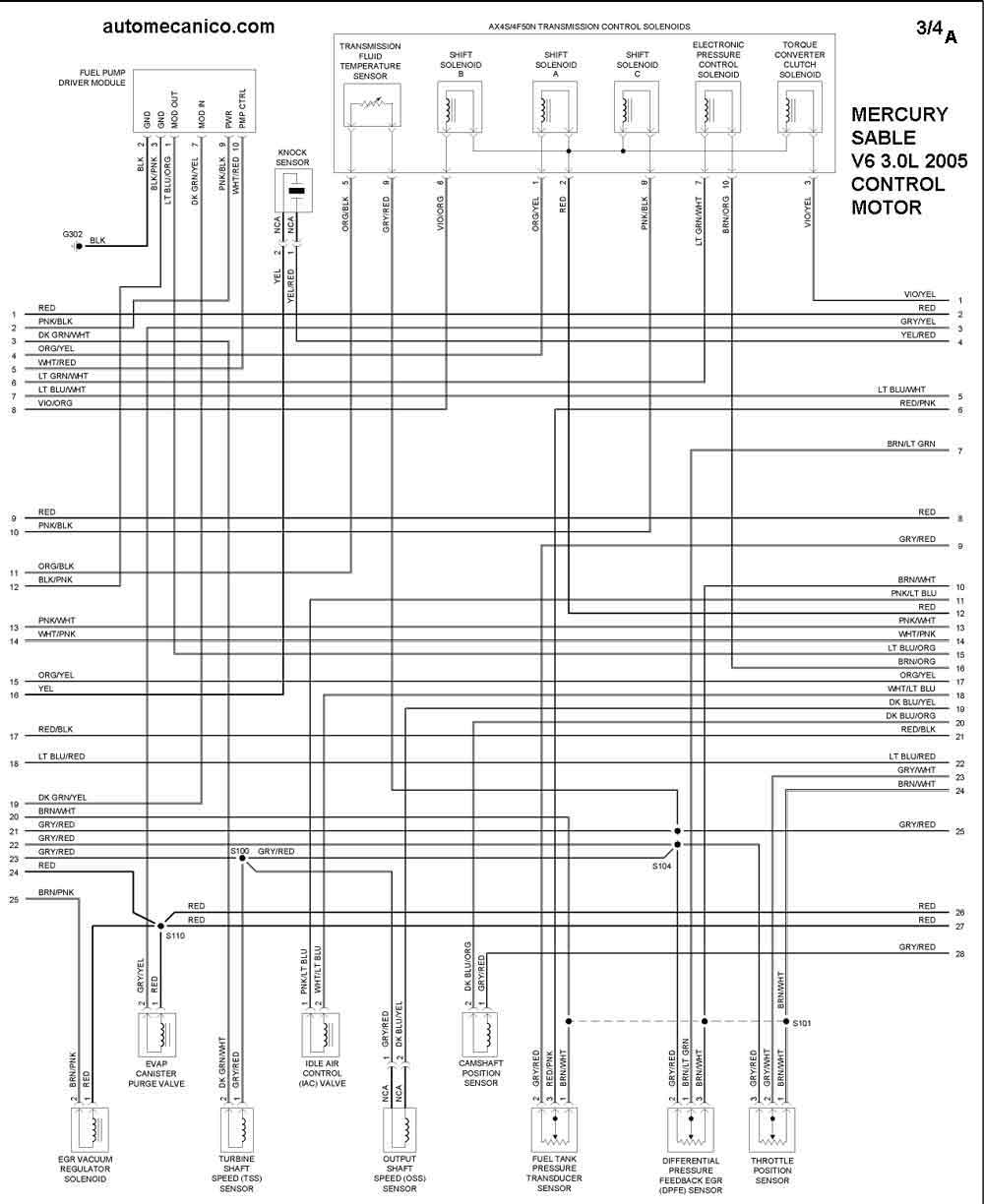

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 3/4A |
| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 4/4 |

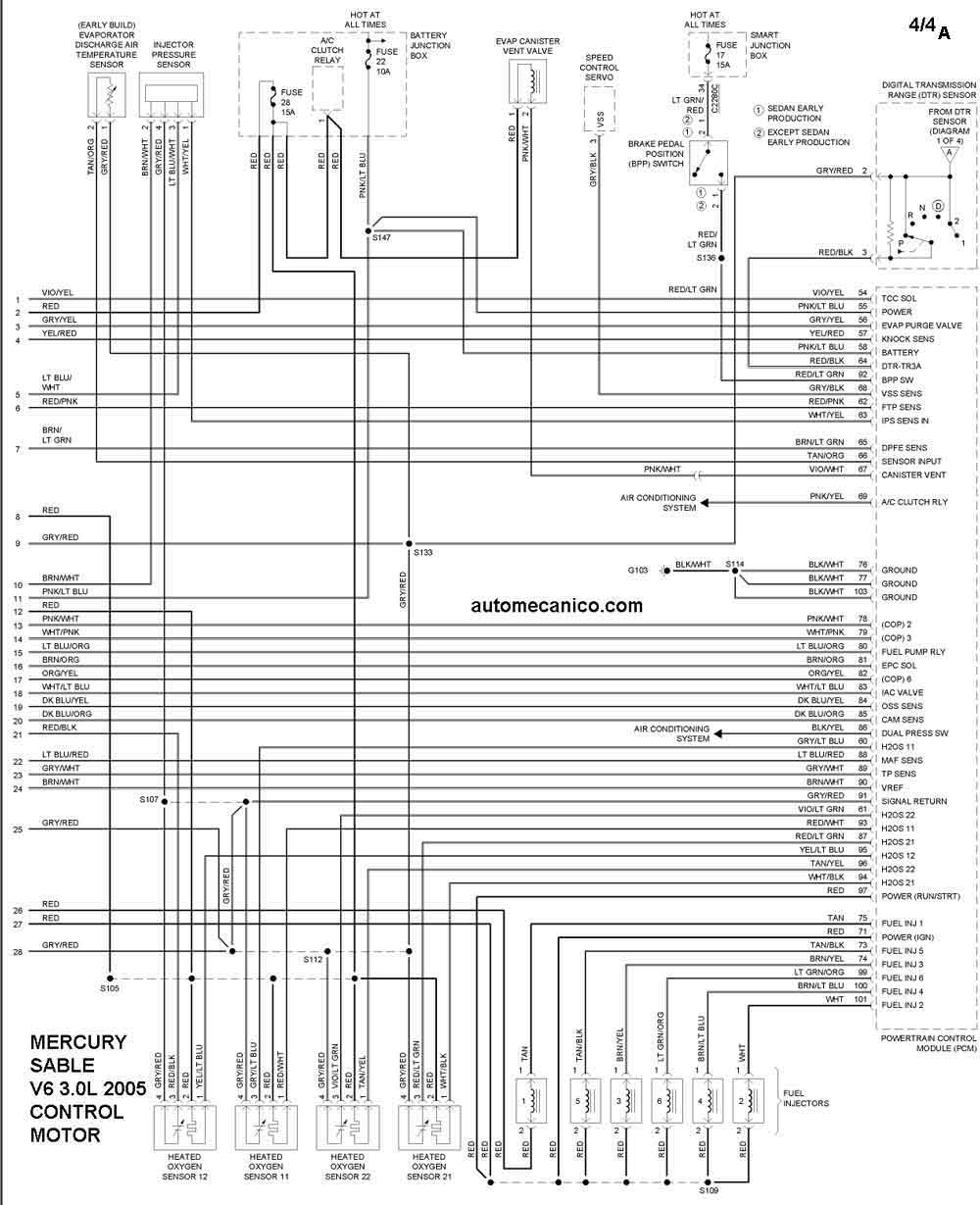

| 2005 | SABLE 3.0L V6 | CONTROL DEL MOTOR 4/4A |
