| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCURY 1998 |
DIAGRAMAS - MERCURY : Grand Marquis, Mountaineer - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MERCURY : Grand Marquis, Mountaineer - 1998 - |
| Año | MERCURY | GRAND MARQUIS - 4.6L V8 |

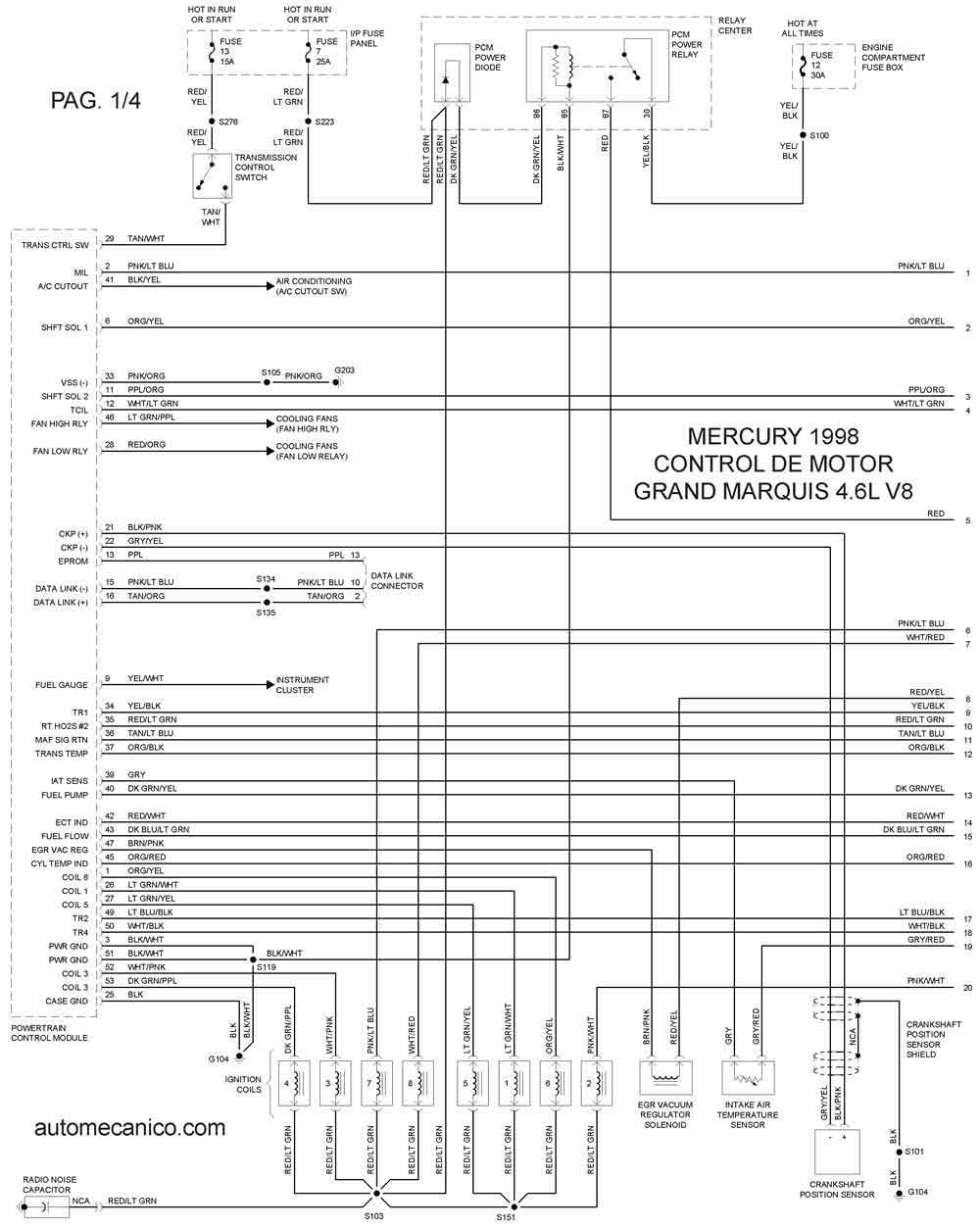

| 1998 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 1/4 |

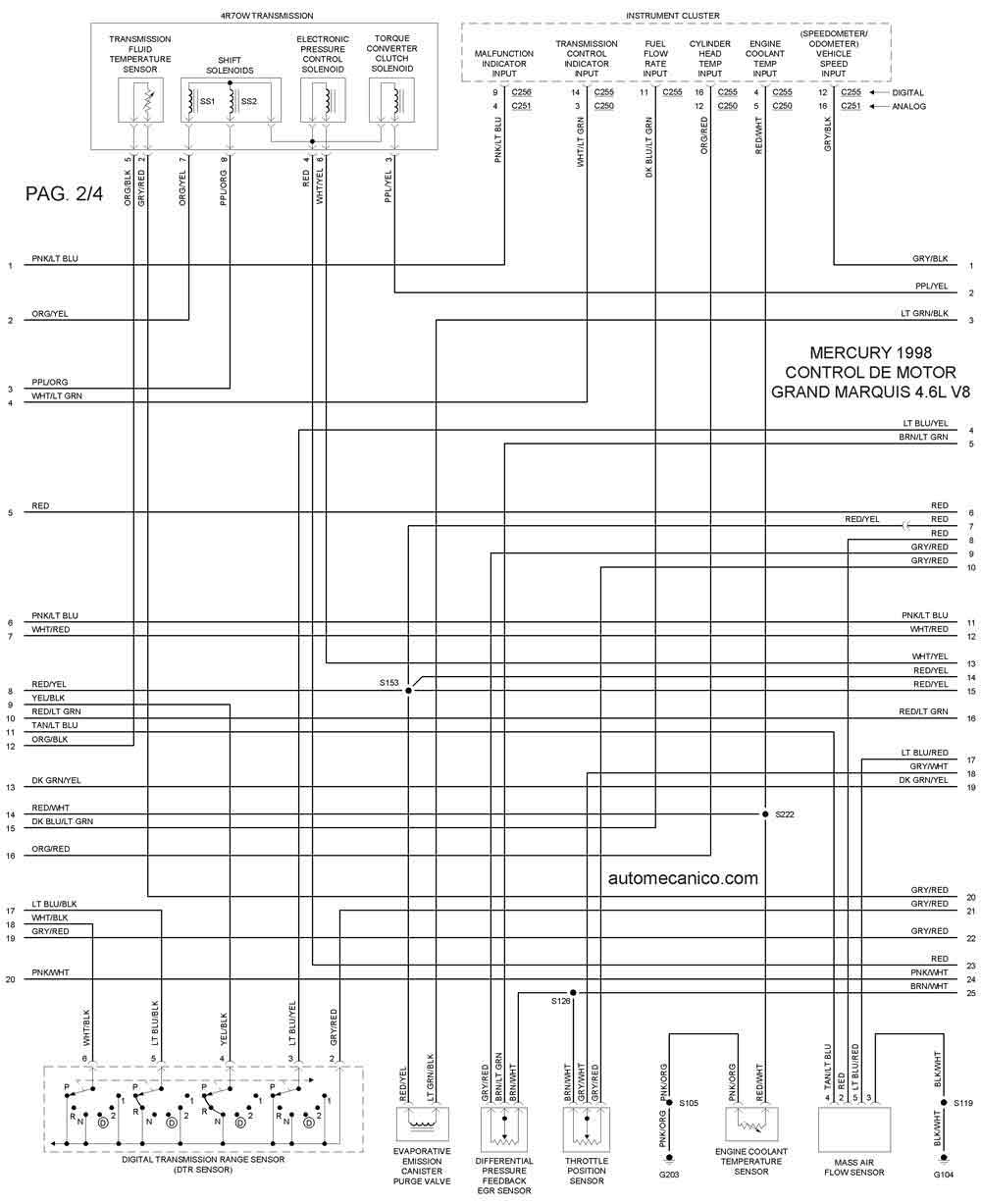

| 1998 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 2/4 |

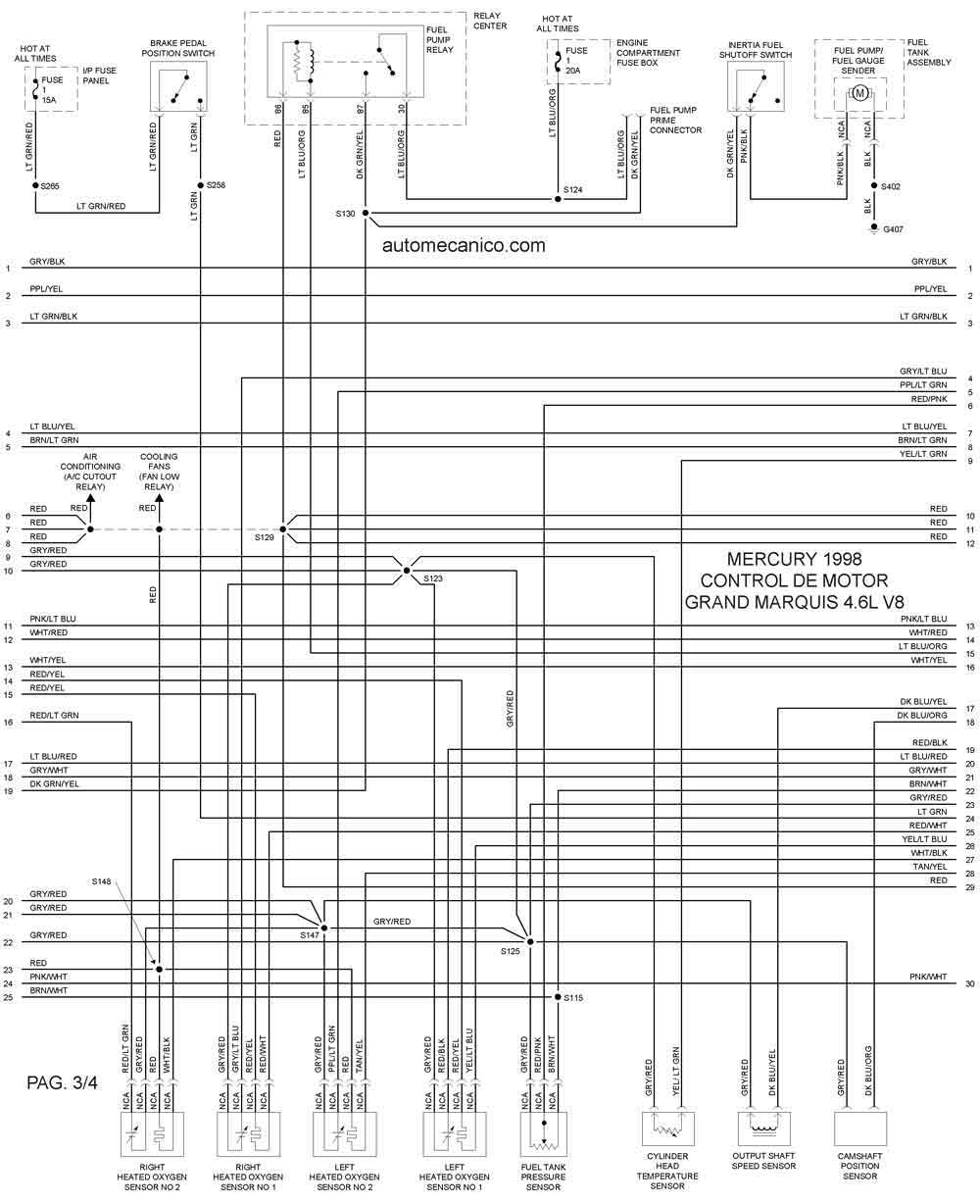

| 1998 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 3/4 |

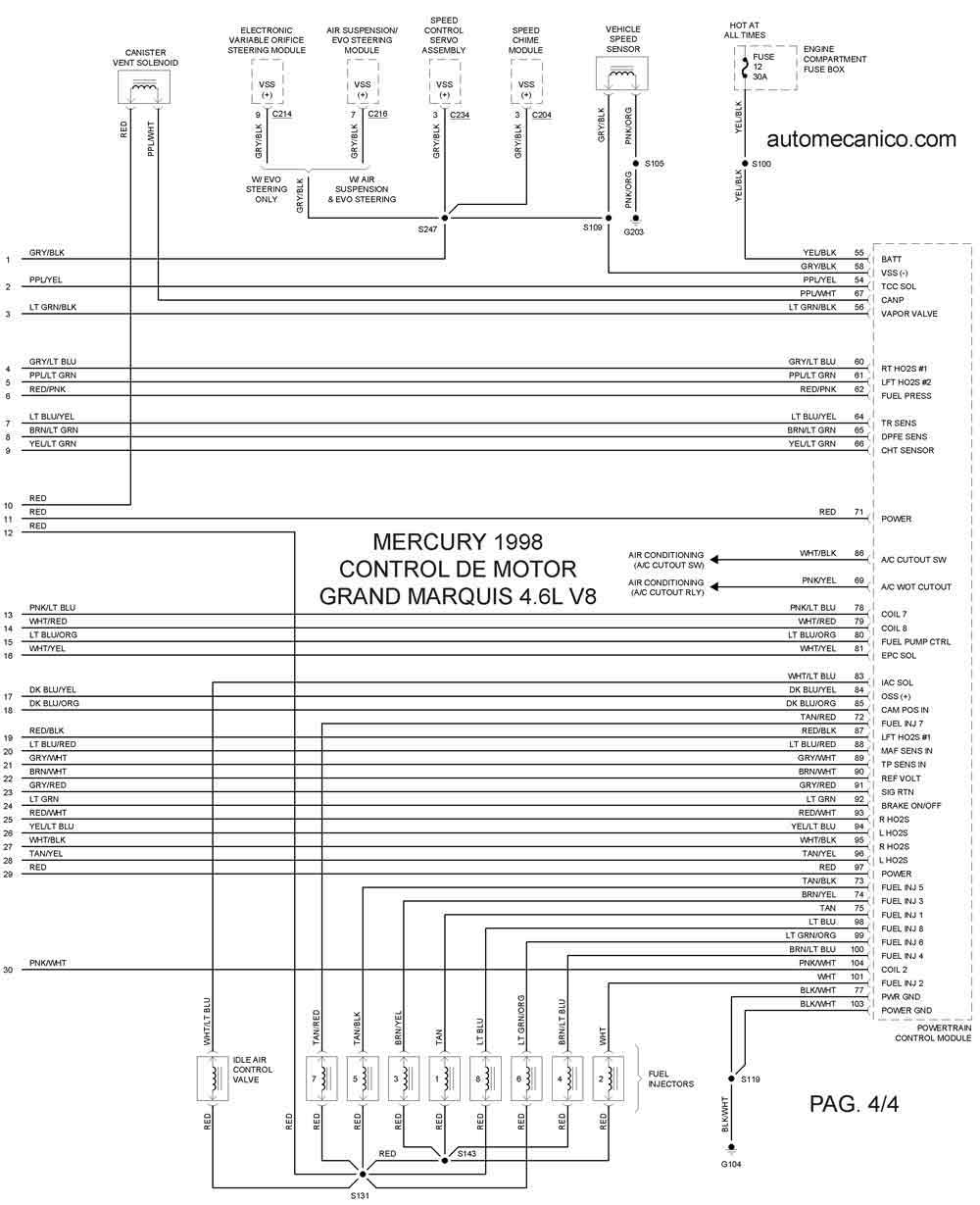

| 1998 | GRAND MARQUIS 4.6L | CONTROL DEL MOTOR 4/4 |
| Año | MERCURY | MOUNTAINEER - 4.0L V6 |
| 1998 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 1/4 |

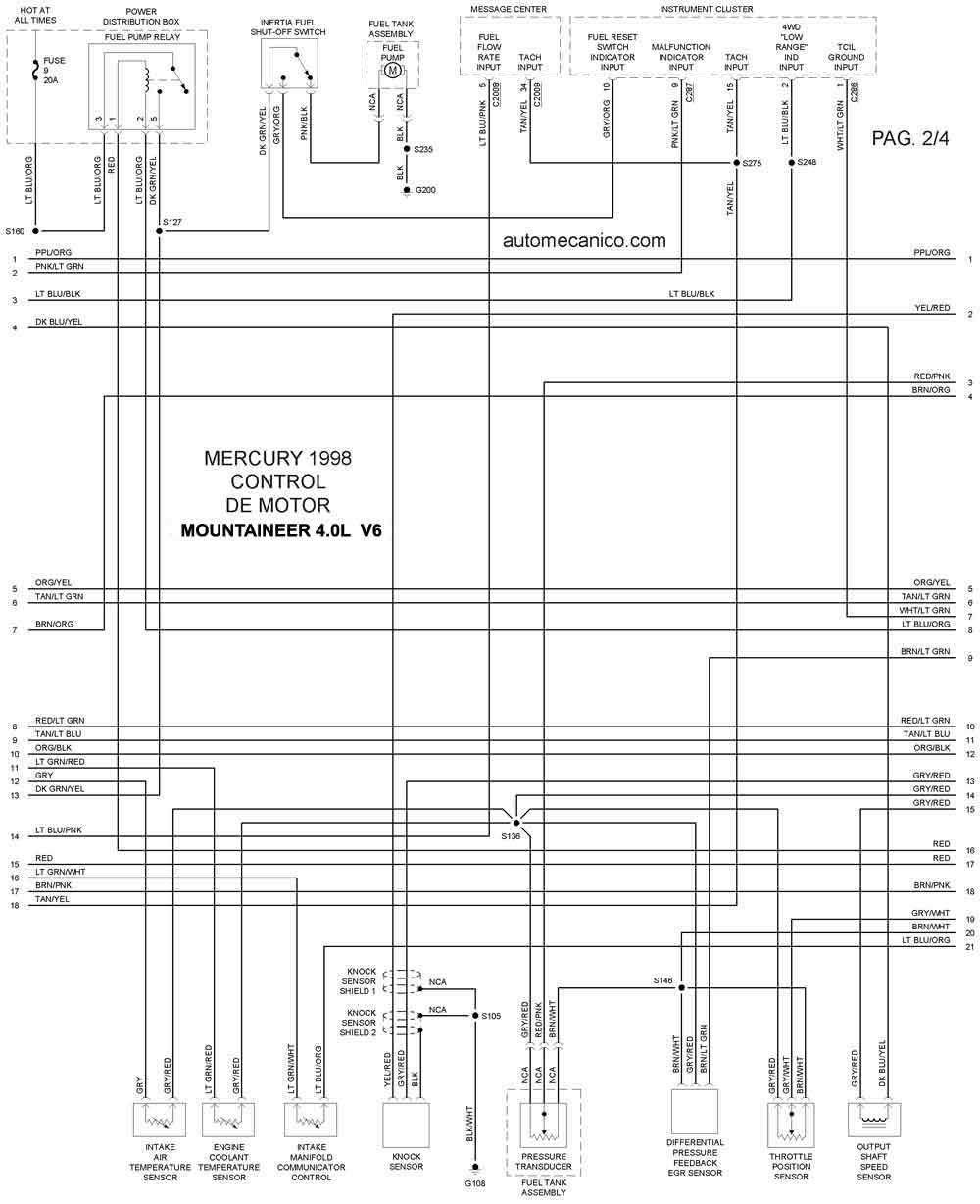

| 1998 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 2/4 |

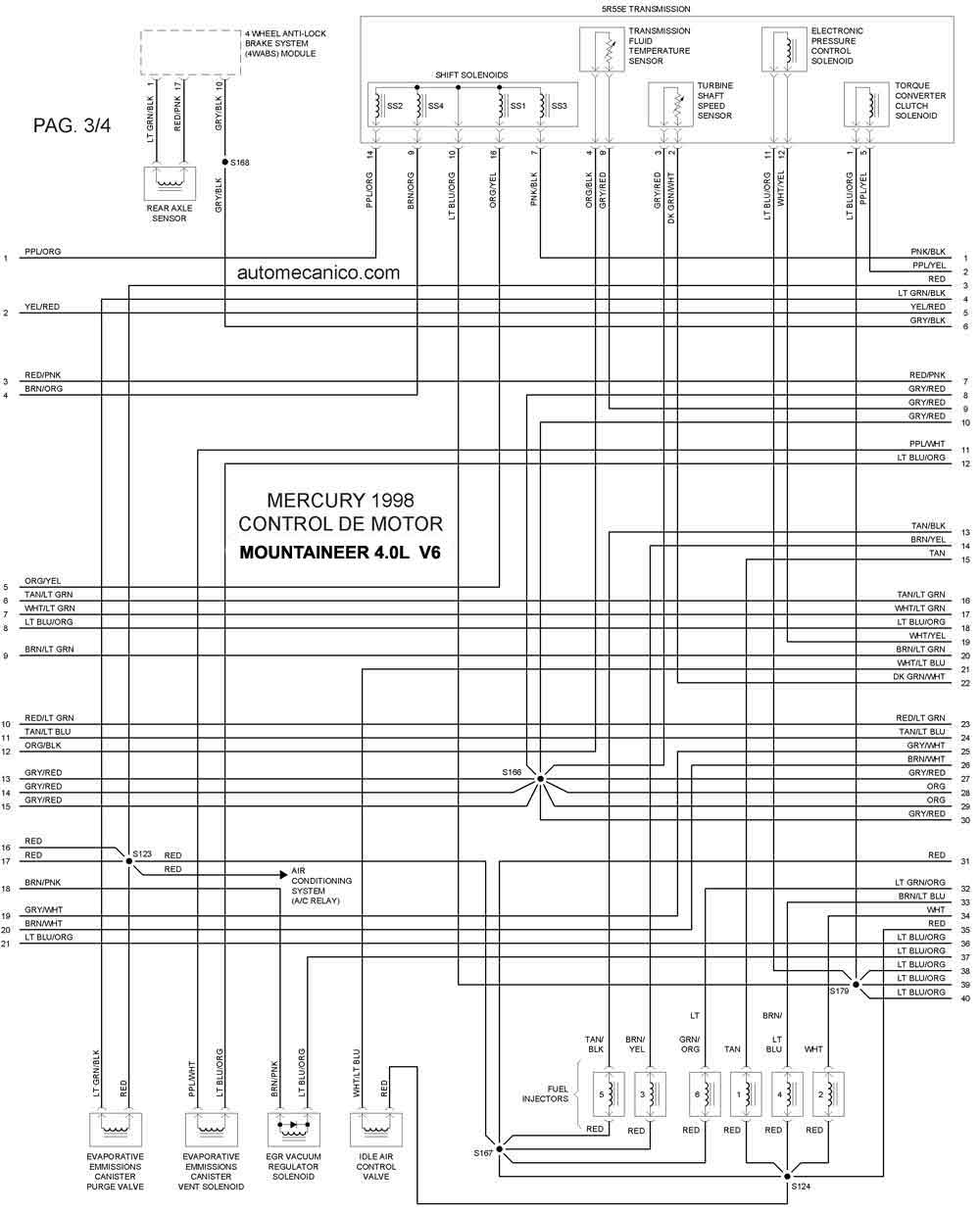

| 1998 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 3/4 |

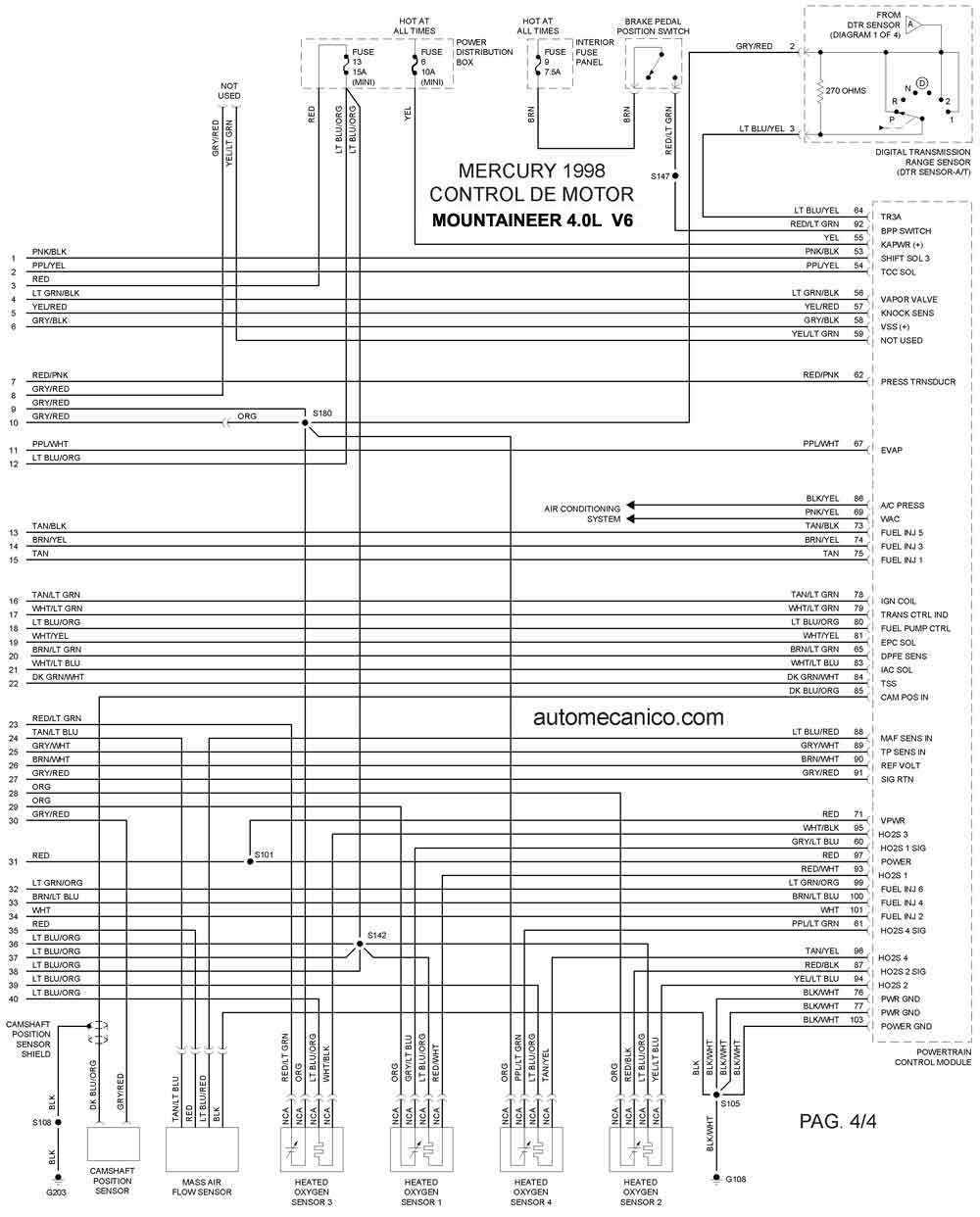

| 1998 | MOUNTAINEER 4.0L V6 | CONTROL DEL MOTOR 4/4 |
| Año | MERCURY | MOUNTAINEER - 5.0L V8 |

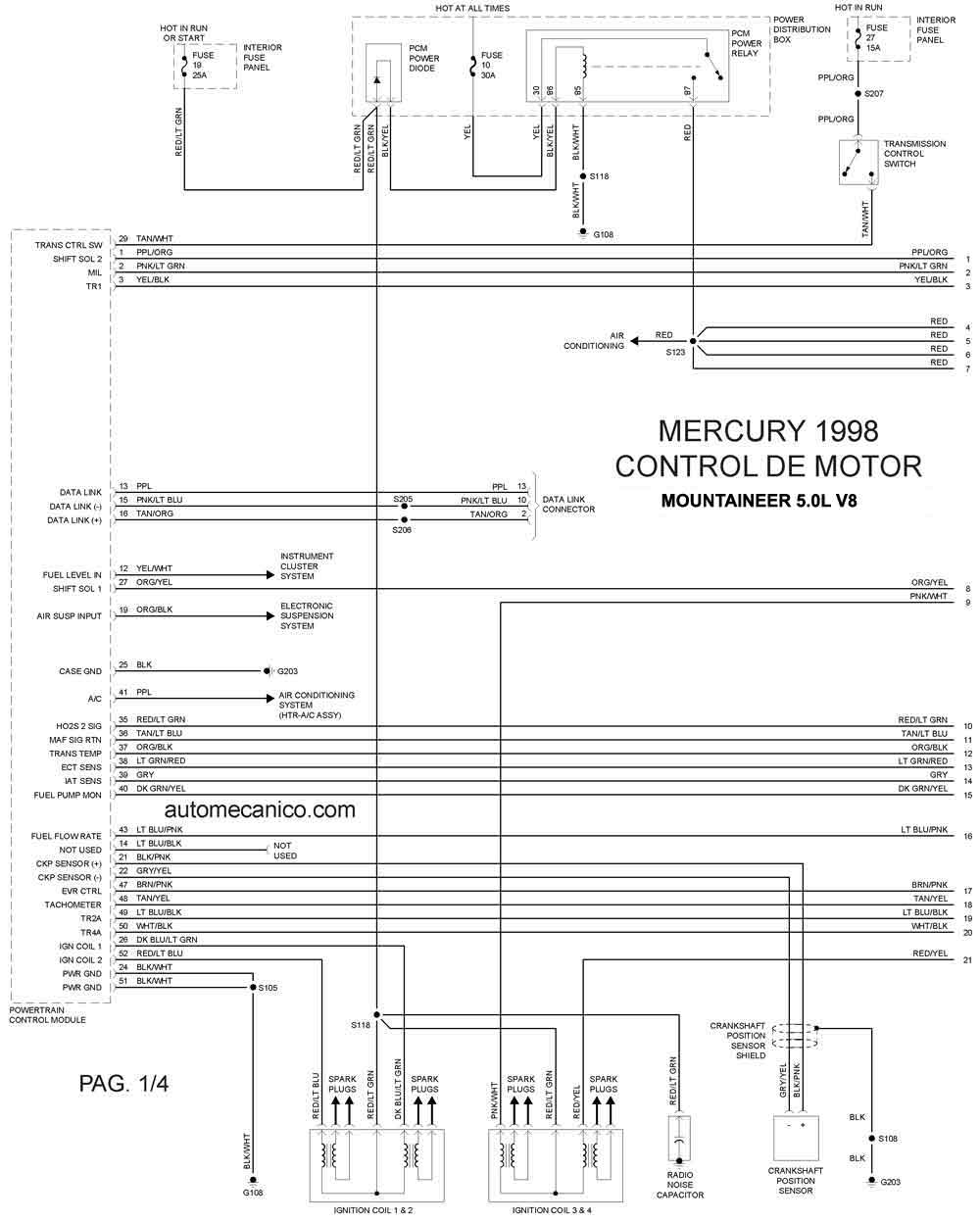

| 1998 | MOUNTAINEER 5.0L V8 | CONTROL DEL MOTOR 1/4 |

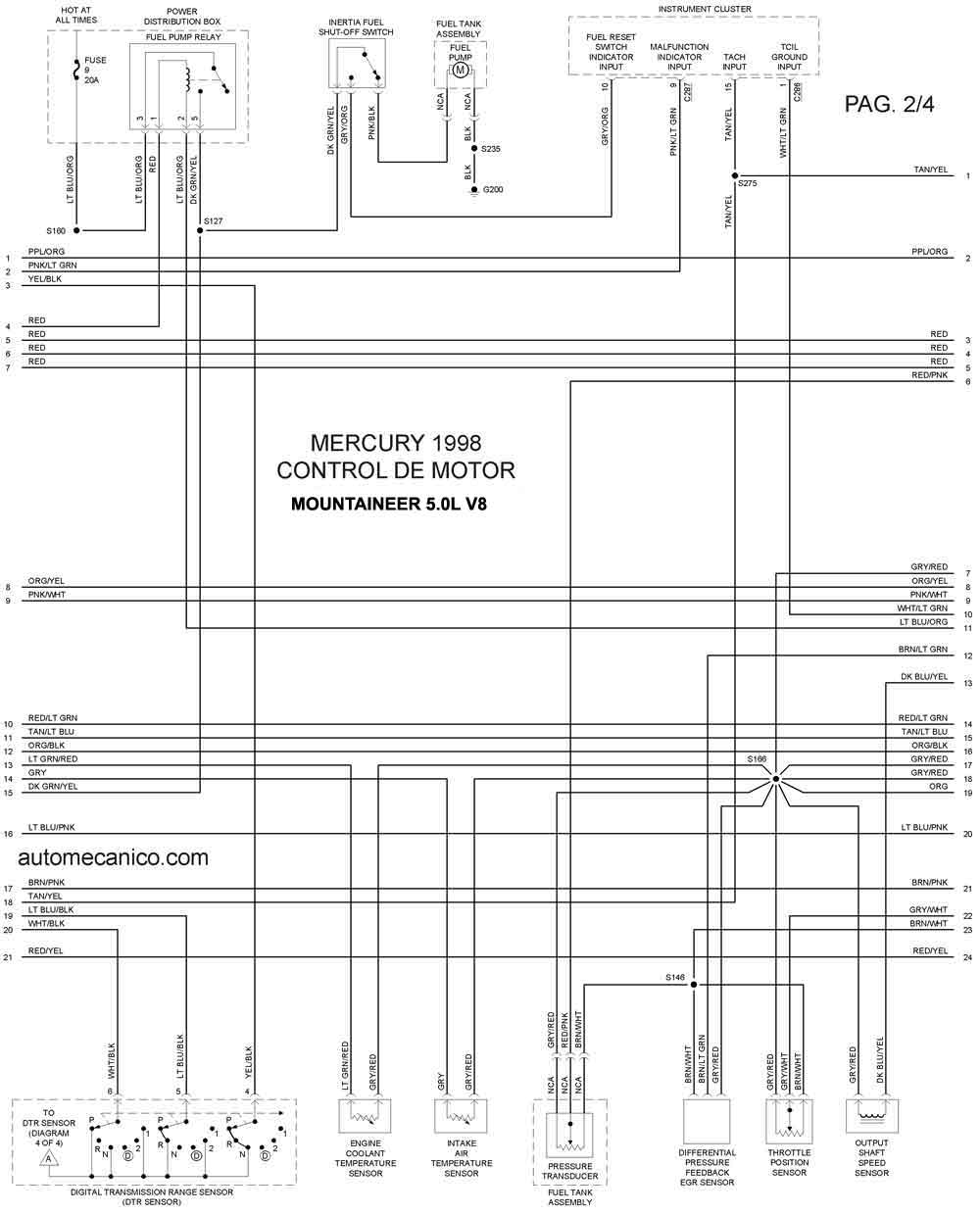

| 1998 | MOUNTAINEER 5.0L V8 | CONTROL DEL MOTOR 2/4 |

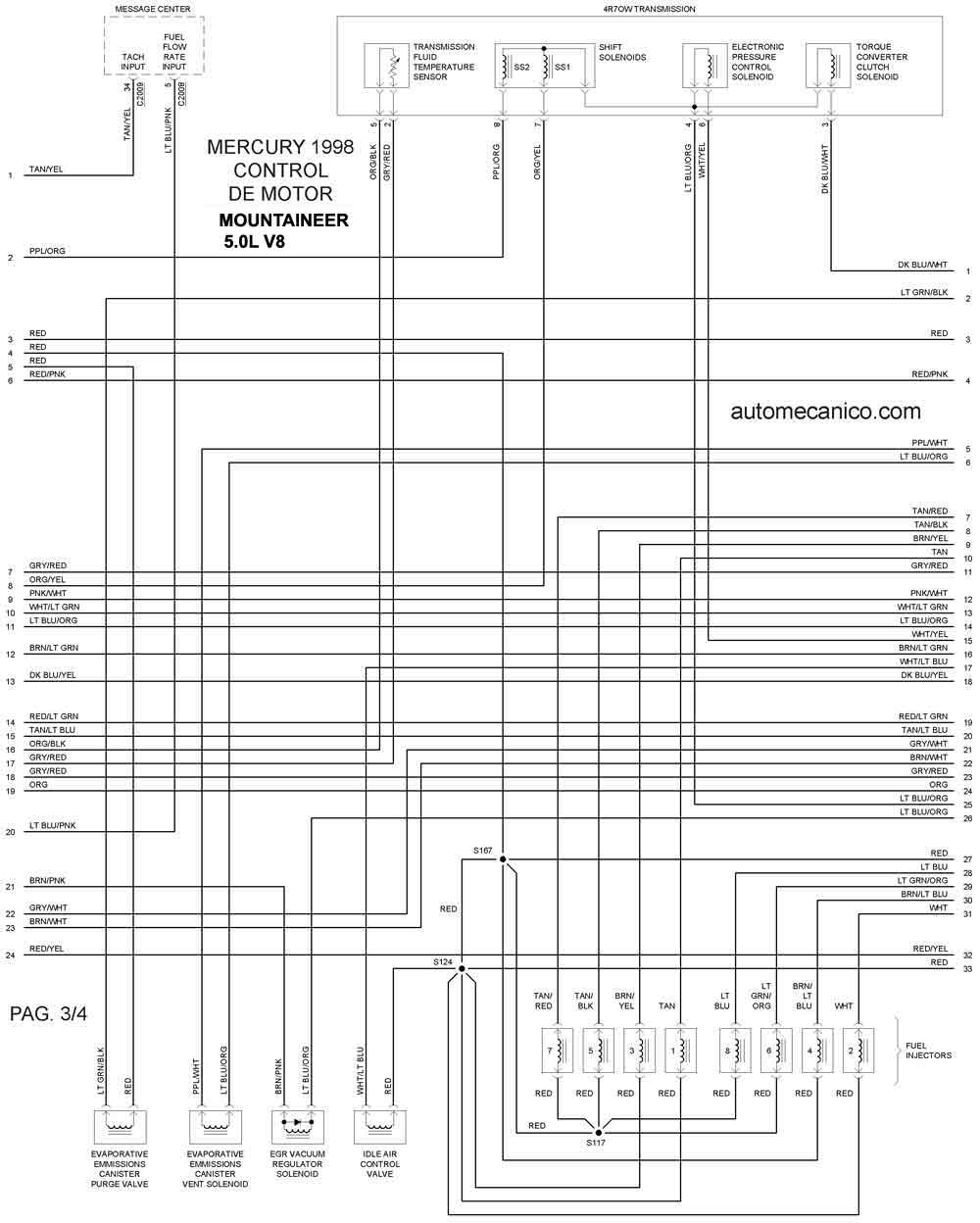

| 1998 | MOUNTAINEER 5.0L V8 | CONTROL DEL MOTOR 3/4 |

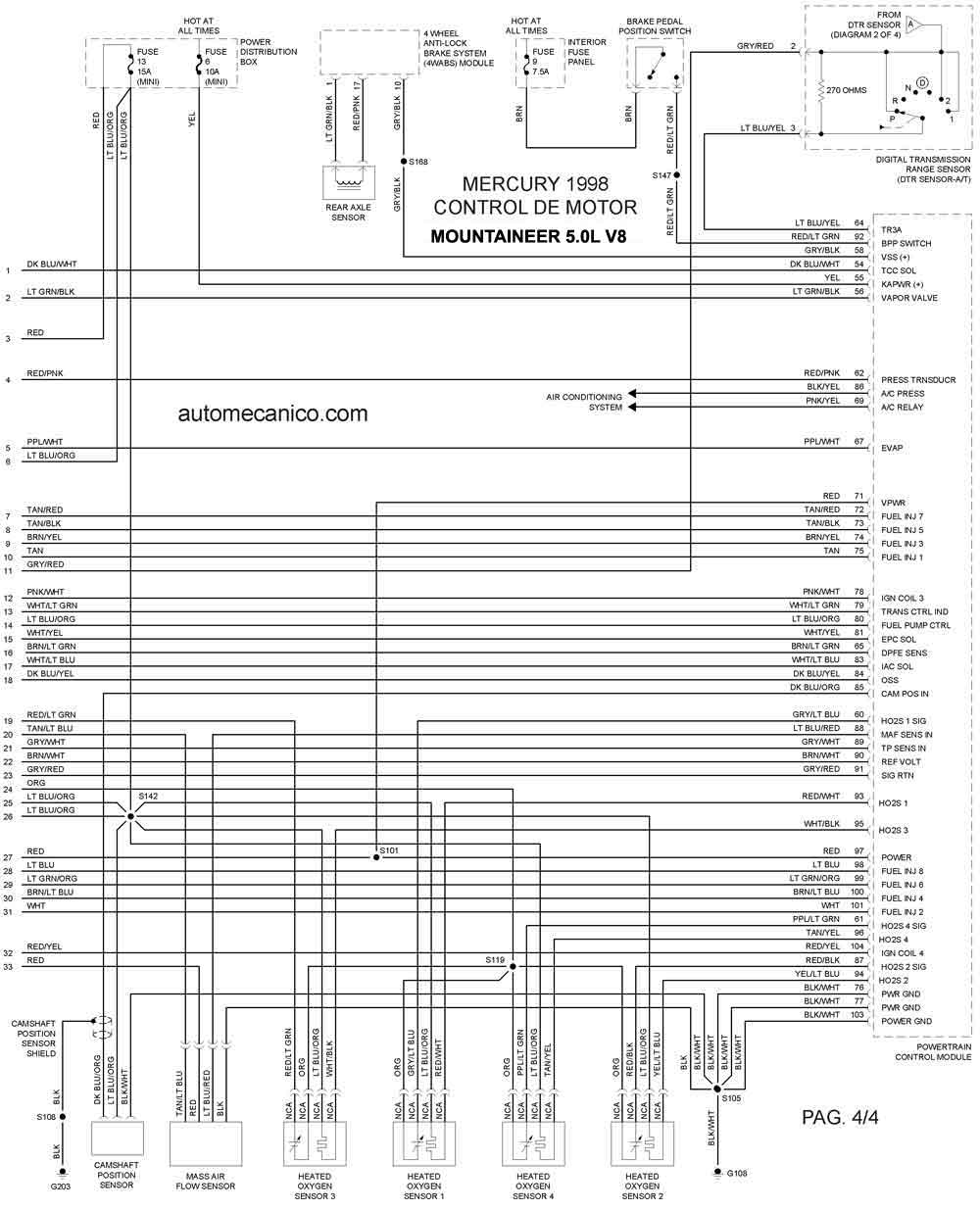

| 1998 | MOUNTAINEER 5.0L V8 | CONTROL DEL MOTOR 4/4 |
