| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCURY 1998 |
DIAGRAMAS - MERCURY: Mystique, Sable, Tracer, Villager - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MERCURY: Mystique, Sable, Tracer, Villager - 1998 - |
| Año | MERCURY | MYSTIQUE - 2.0L 4 CIL |

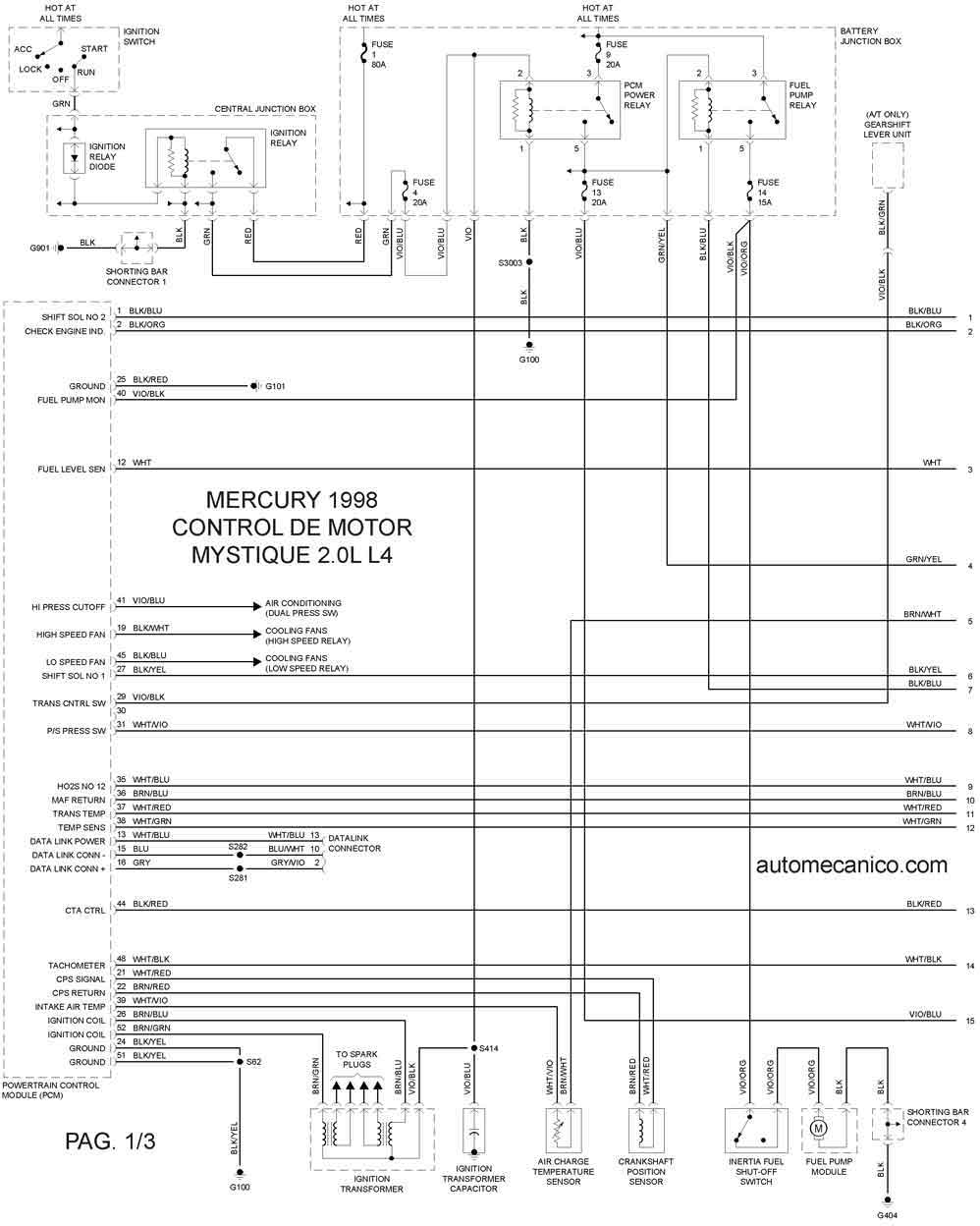

| 1998 | MYSTIQUE 2.0L 4 CIL | CONTROL DEL MOTOR 1/3 |

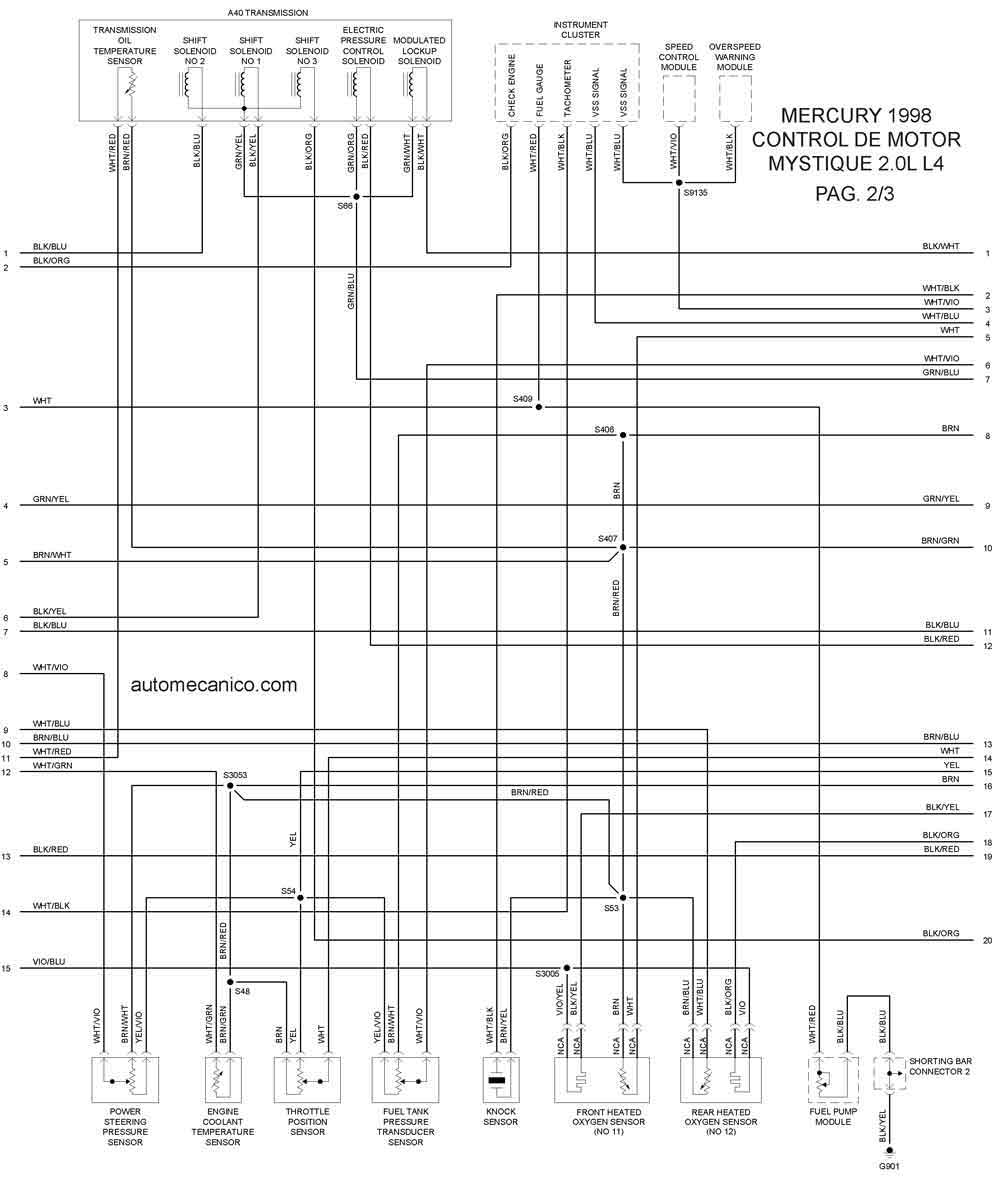

| 1998 | MYSTIQUE 2.0L 4 CIL | CONTROL DEL MOTOR 2/3 |

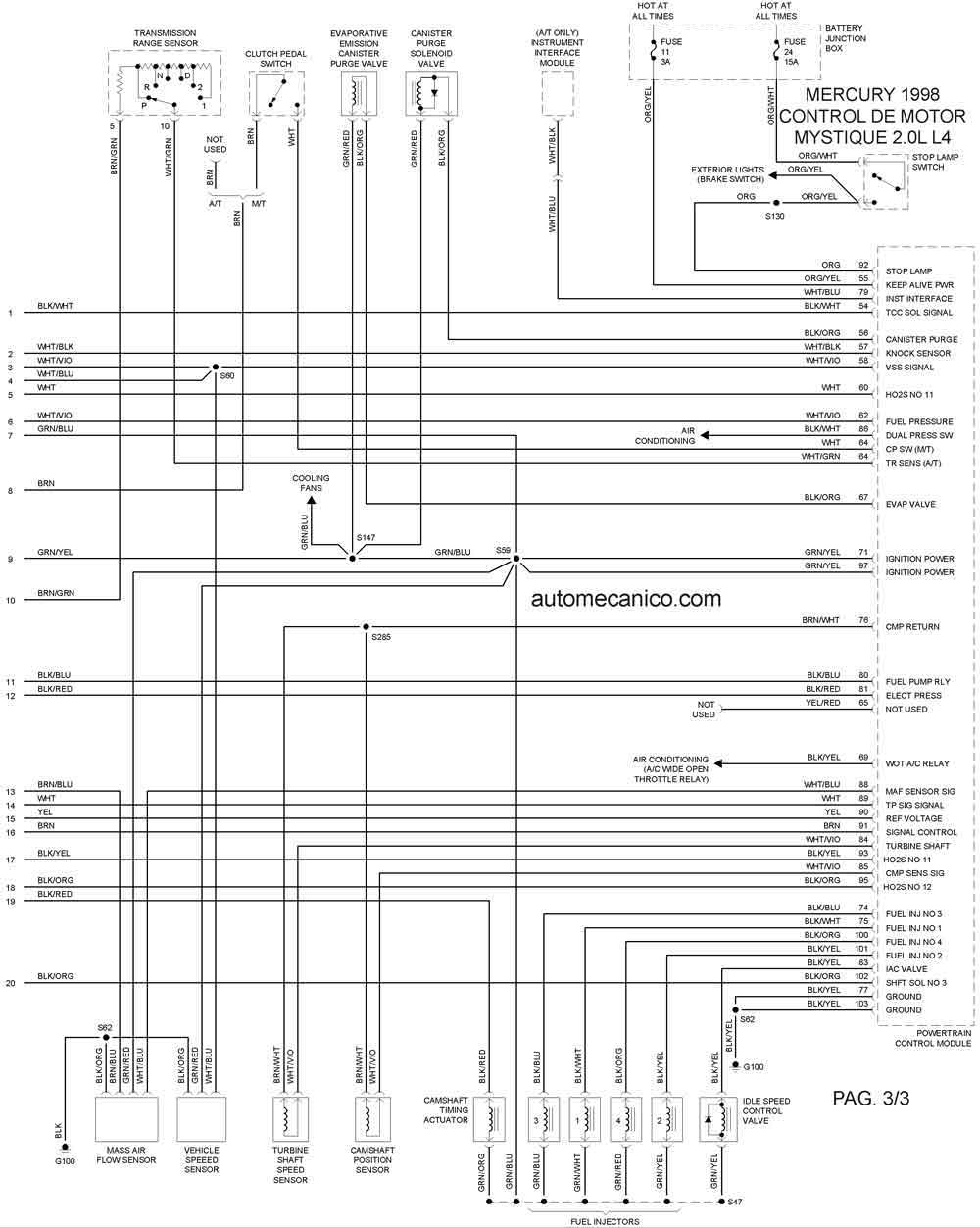

| 1998 | MYSTIQUE 2.0L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | MERCURY | MYSTIQUE - 2.5L V6 |

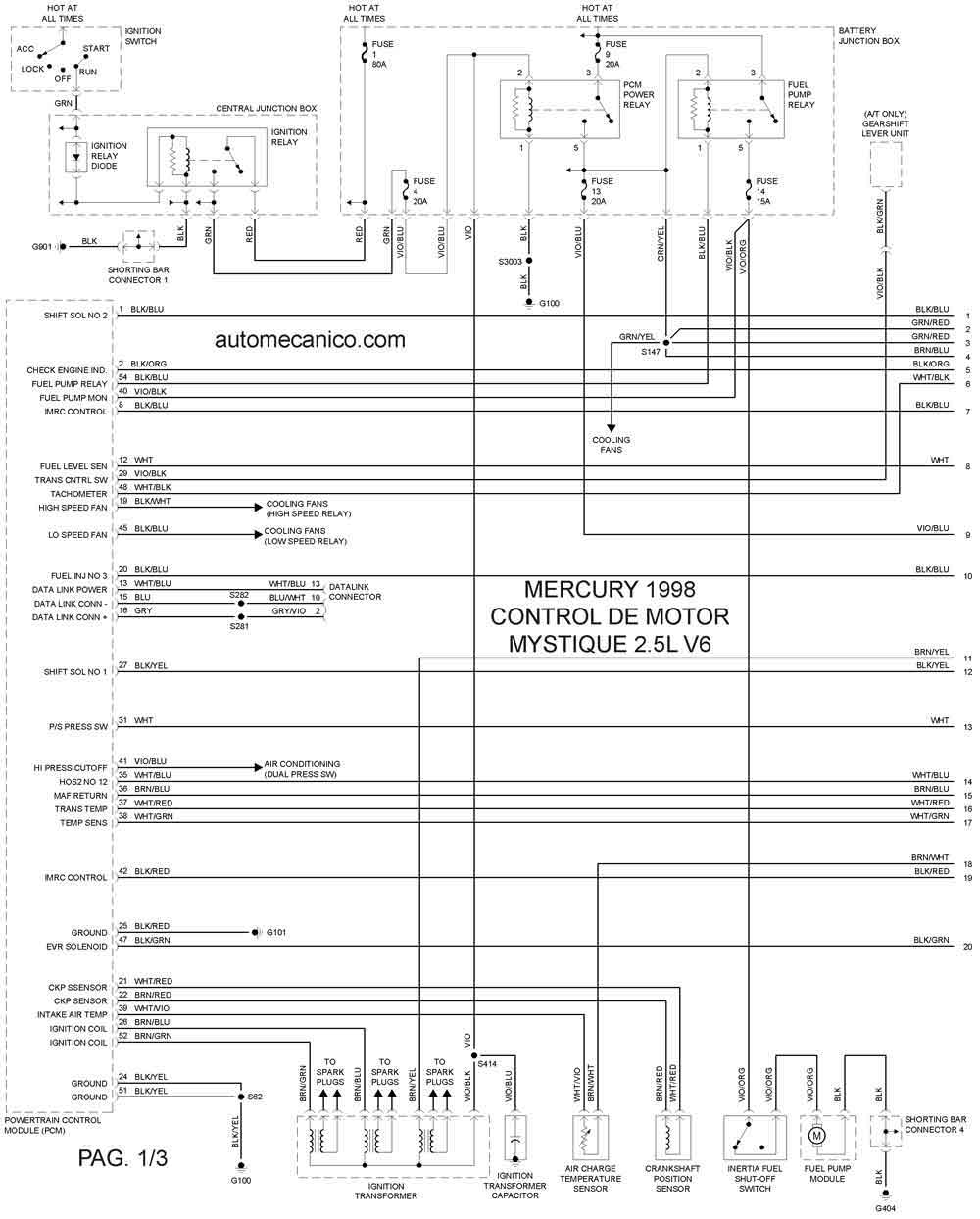

| 1998 | MYSTIQUE 2.5L V6 | CONTROL DEL MOTOR 1/3 |

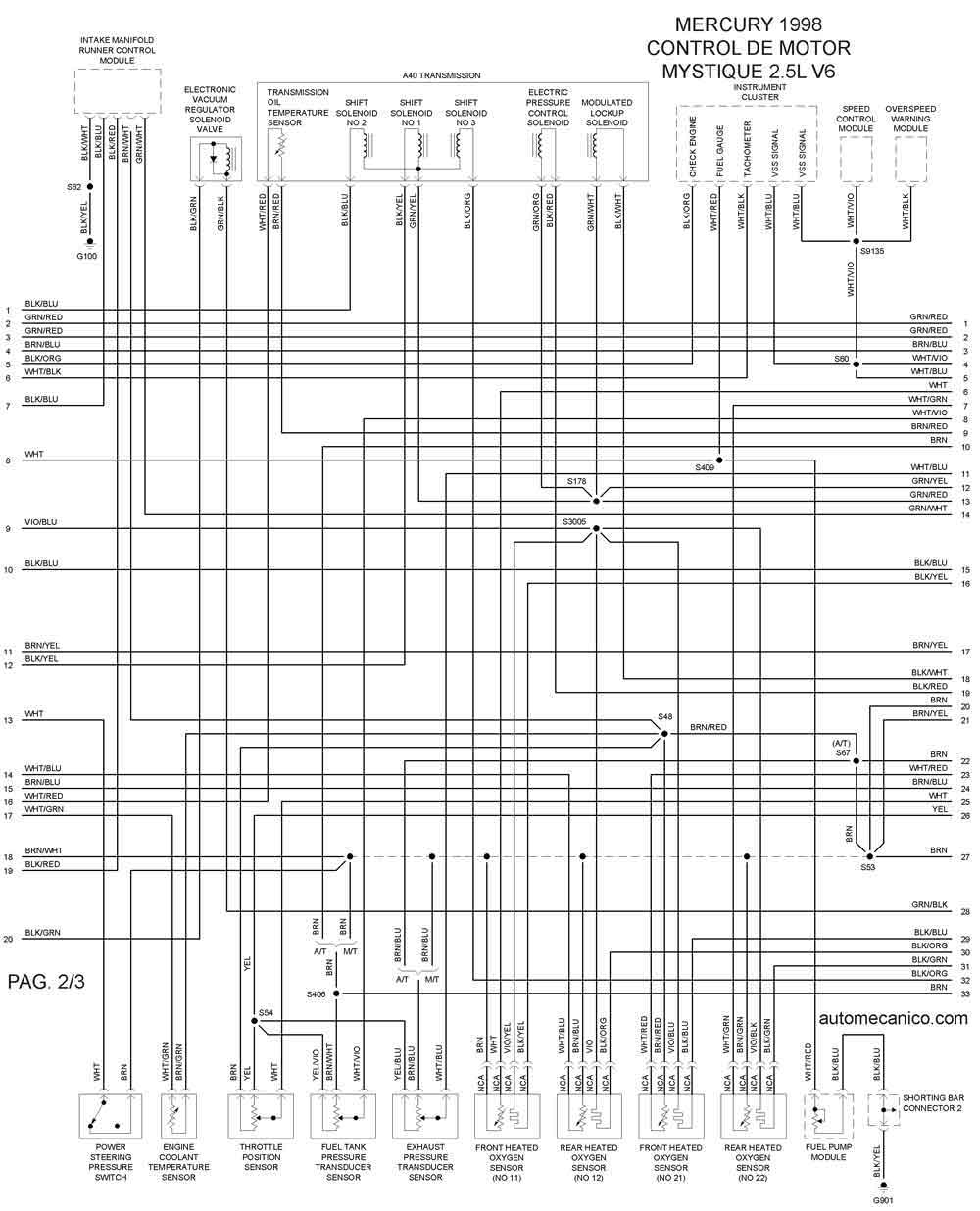

| 1998 | MYSTIQUE 2.5L V6 | CONTROL DEL MOTOR 2/3 |

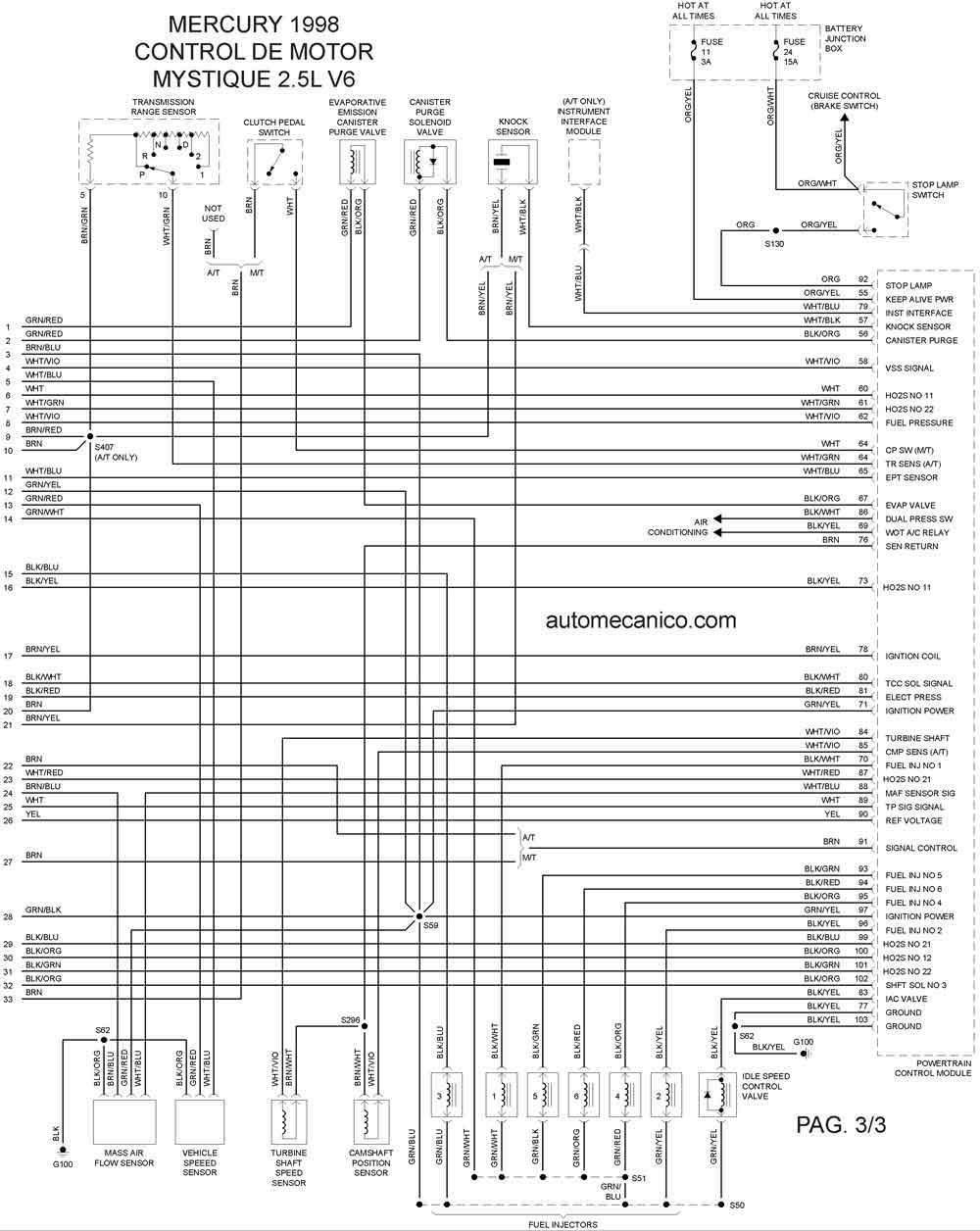

| 1998 | MYSTIQUE 2.5L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MERCURY | SABLE - 3.0L V6 |

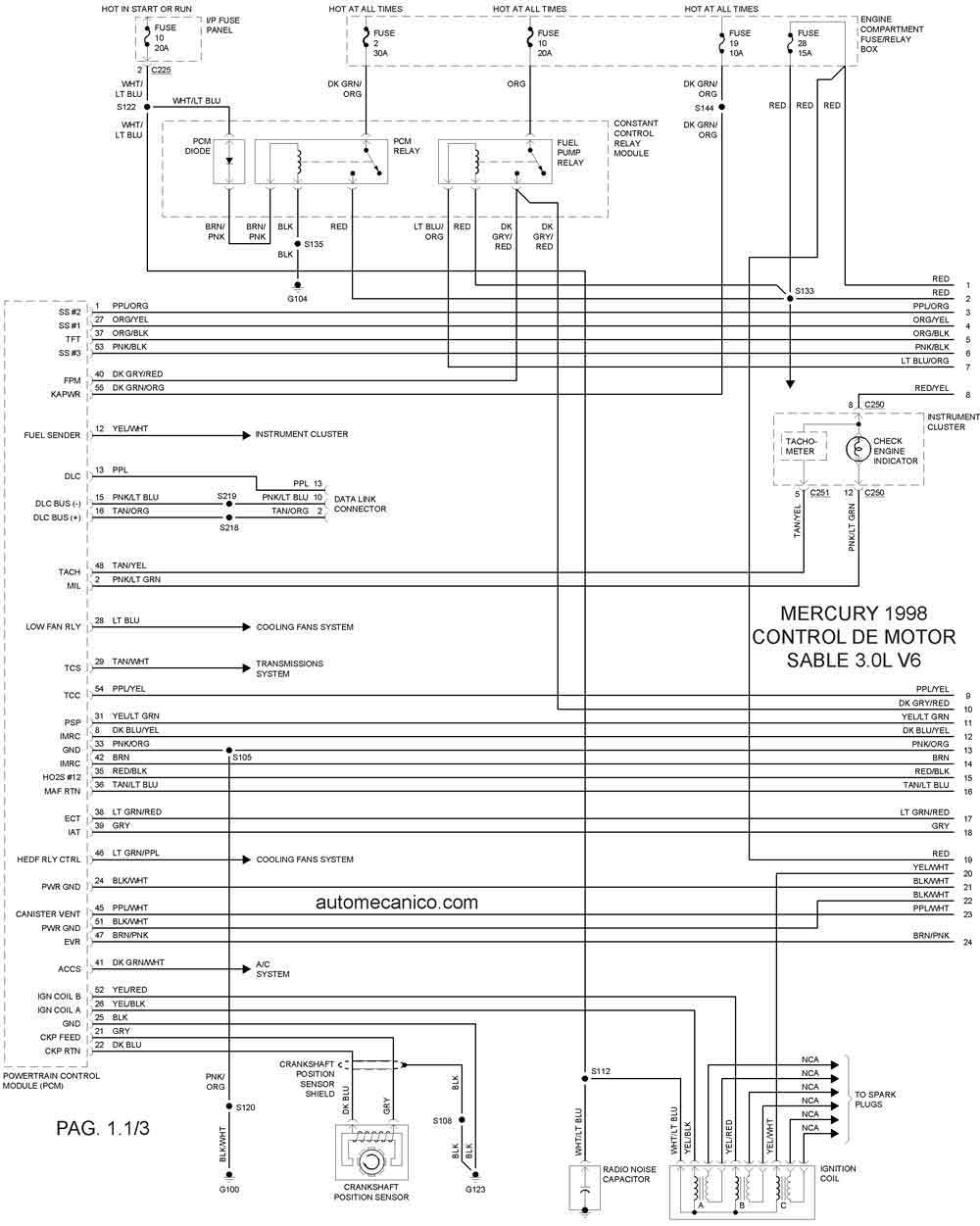

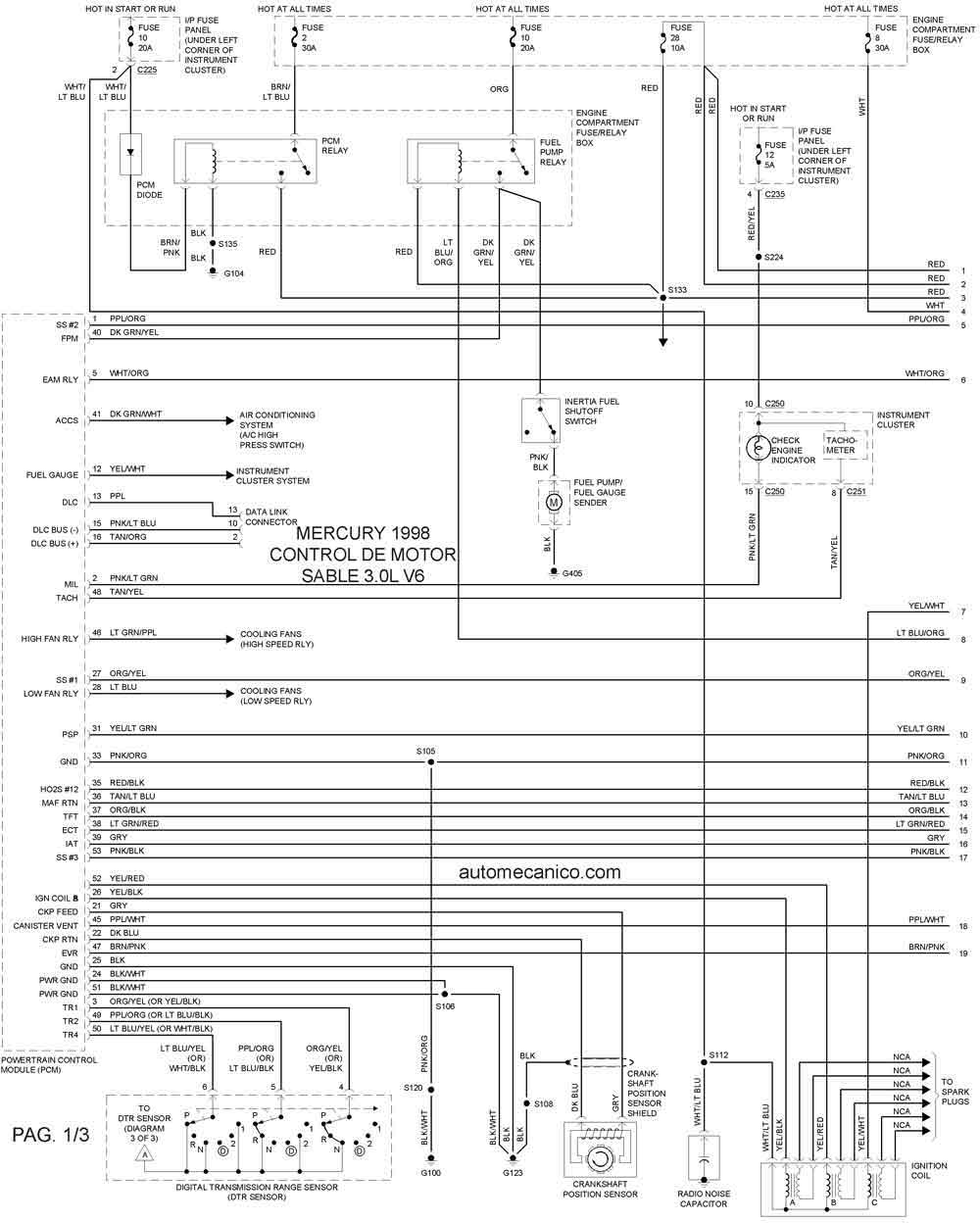

| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 1/6 |

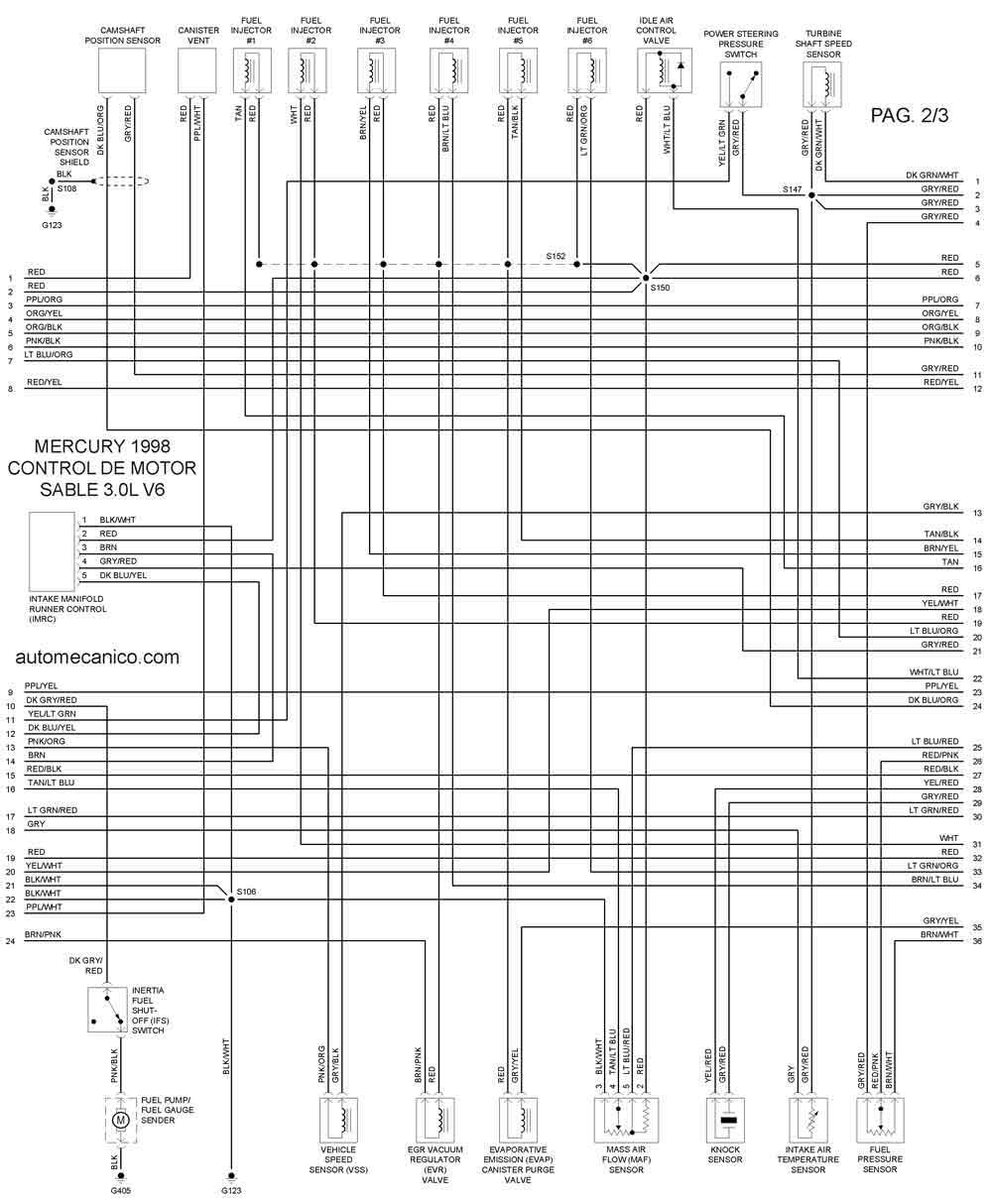

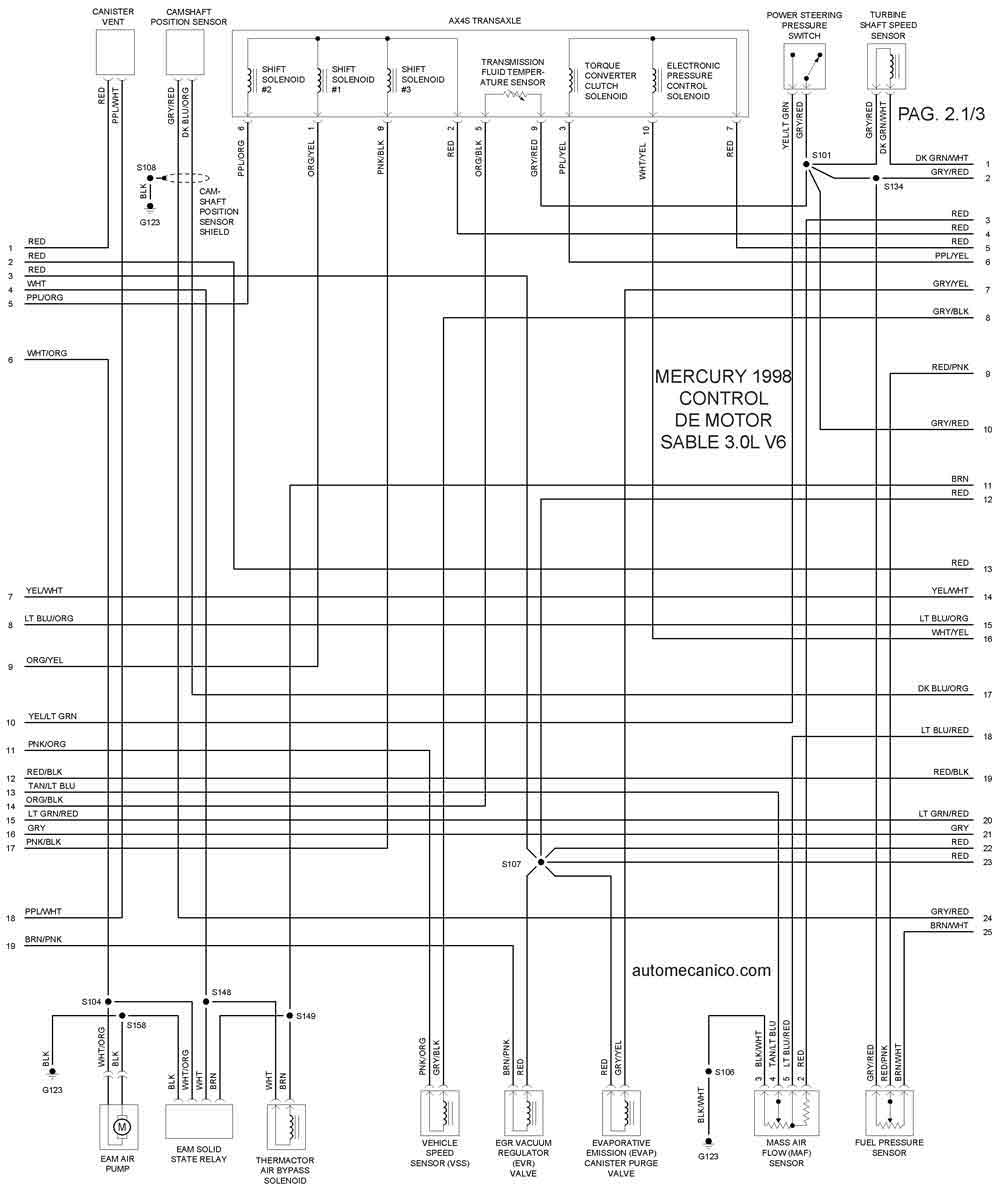

| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 2/6 |

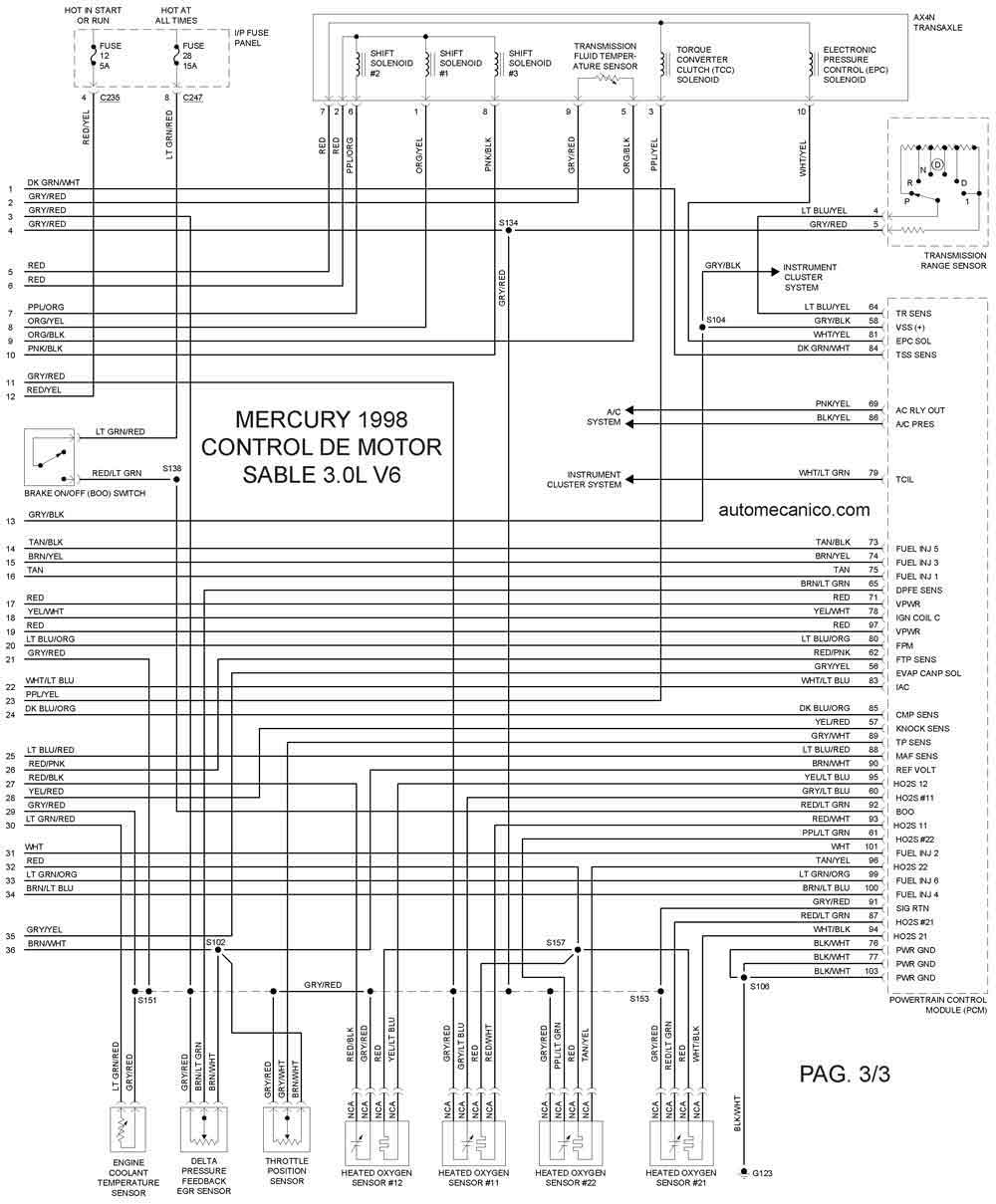

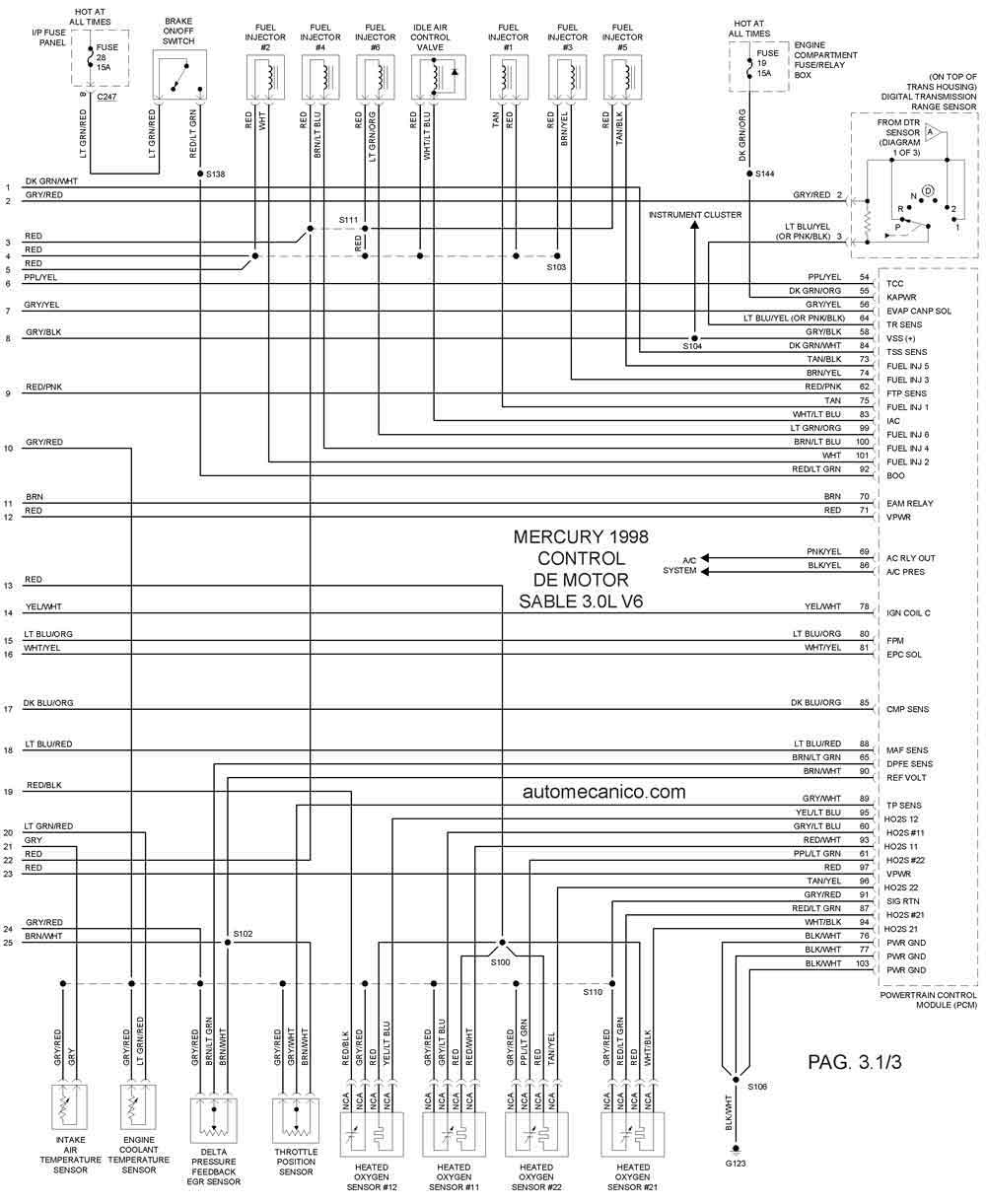

| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 3/6 |
| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 4/6 |
| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 5/6 |
| 1998 | SABLE 3.0L V6 | CONTROL DEL MOTOR 6/6 |
| Año | MERCURY | TRACER - 2.0L 4 CIL |

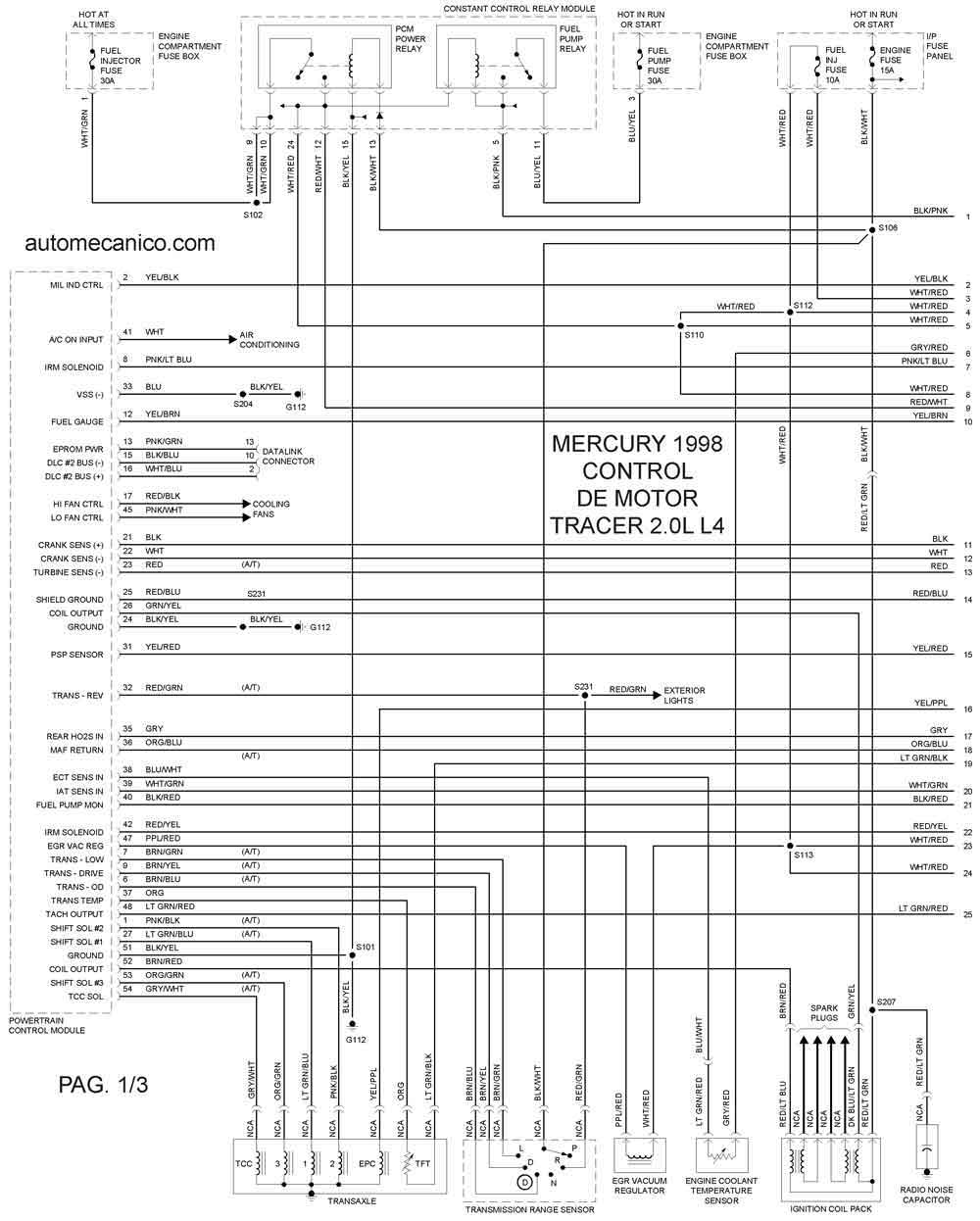

| 1998 | TRACER 2.0L 4 CIL | CONTROL DEL MOTOR 1/3 |

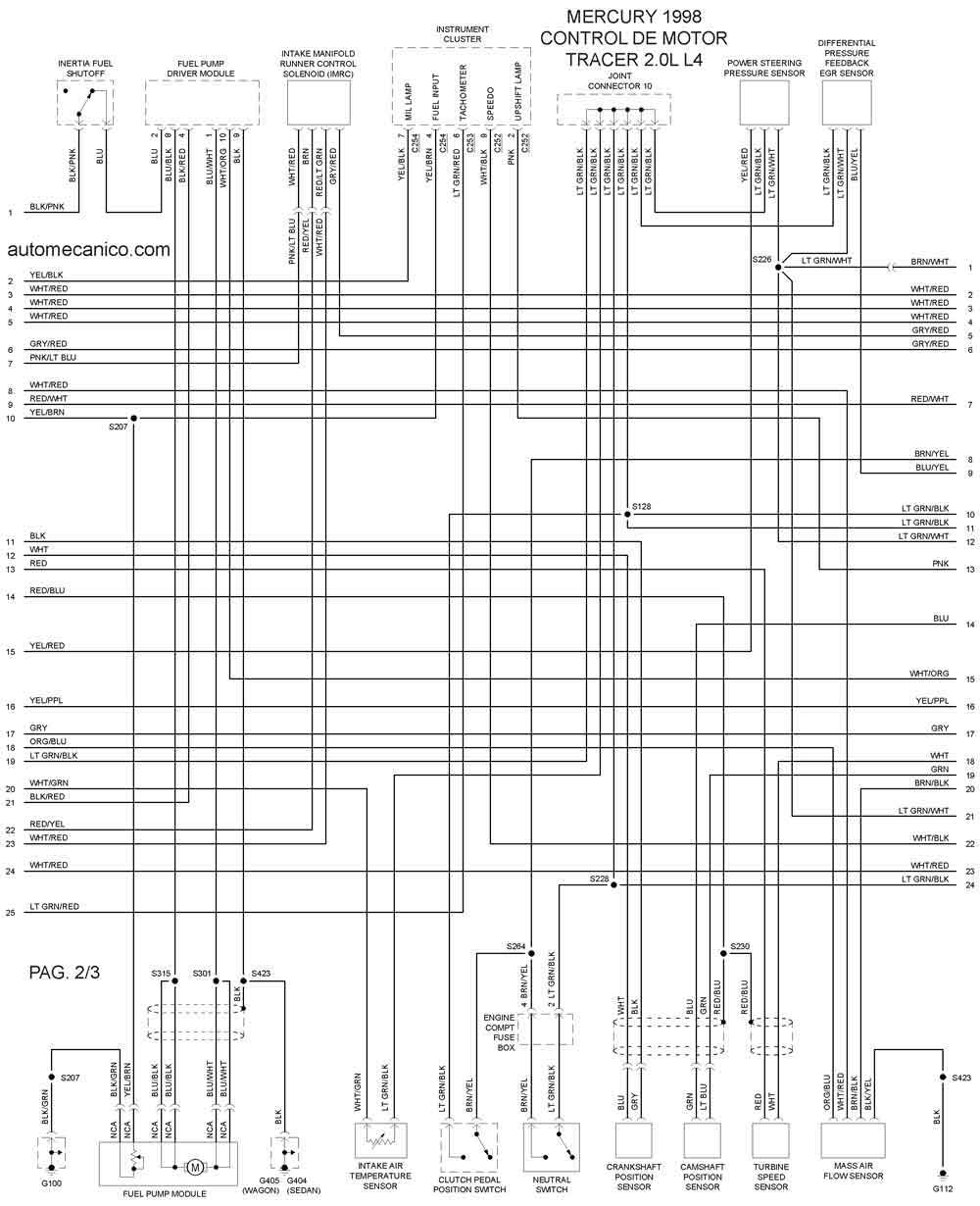

| 1998 | TRACER 2.0L 4 CIL | CONTROL DEL MOTOR 2/3 |

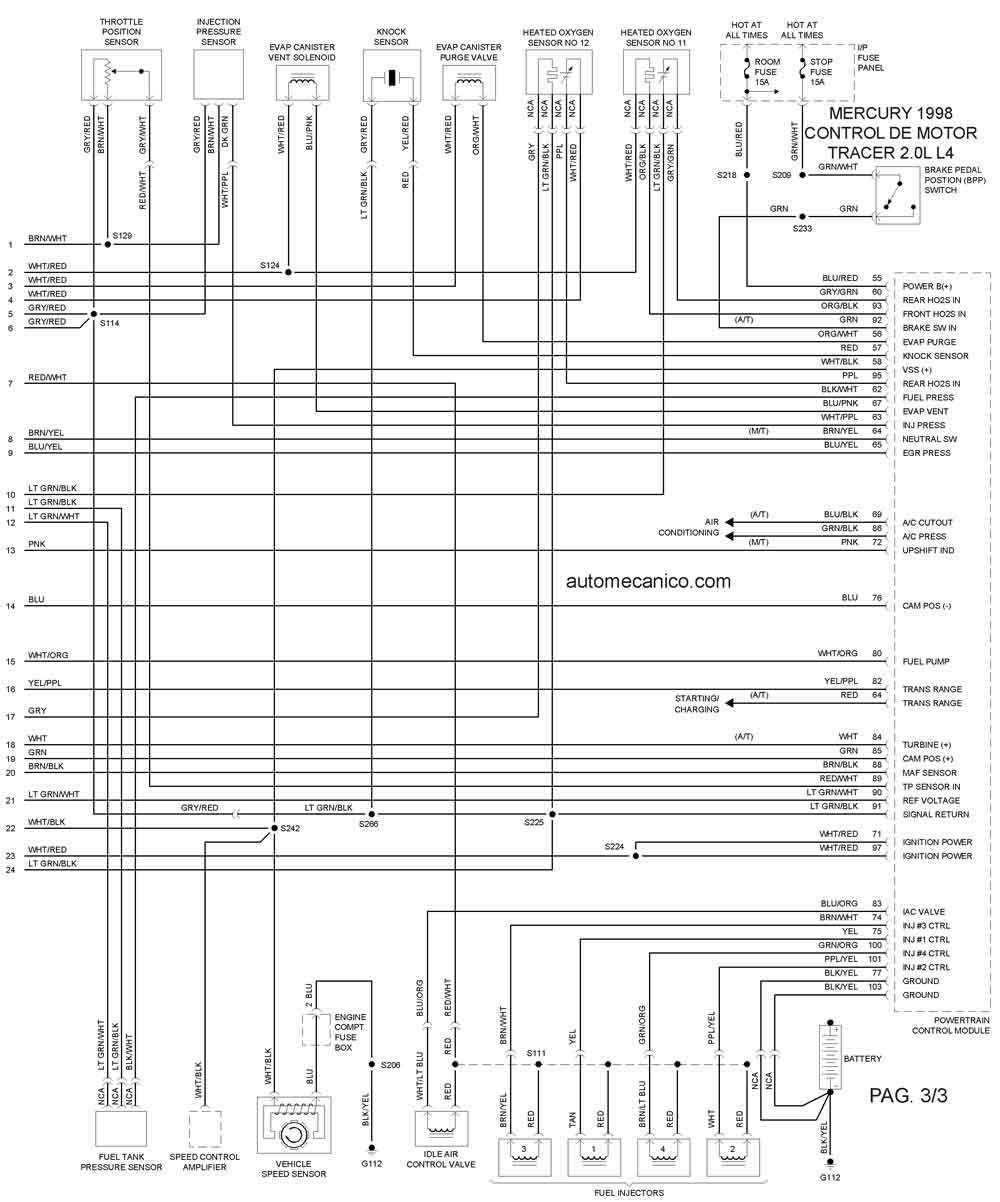

| 1998 | TRACER 2.0L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | MERCURY | VILLAGER - 3.0L V6 |

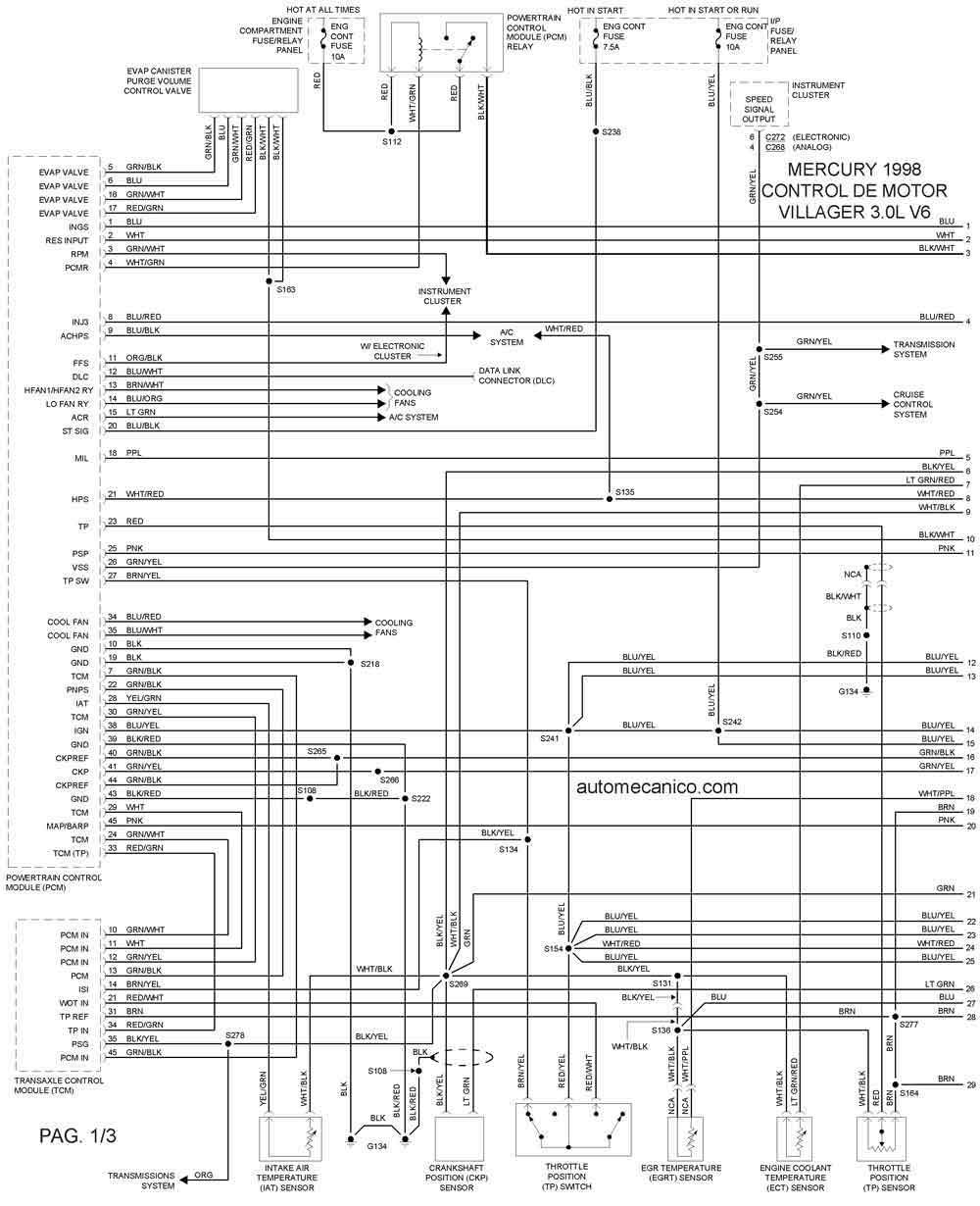

| 1998 | VILLAGER 3.0L V6 | CONTROL DEL MOTOR 1/3 |

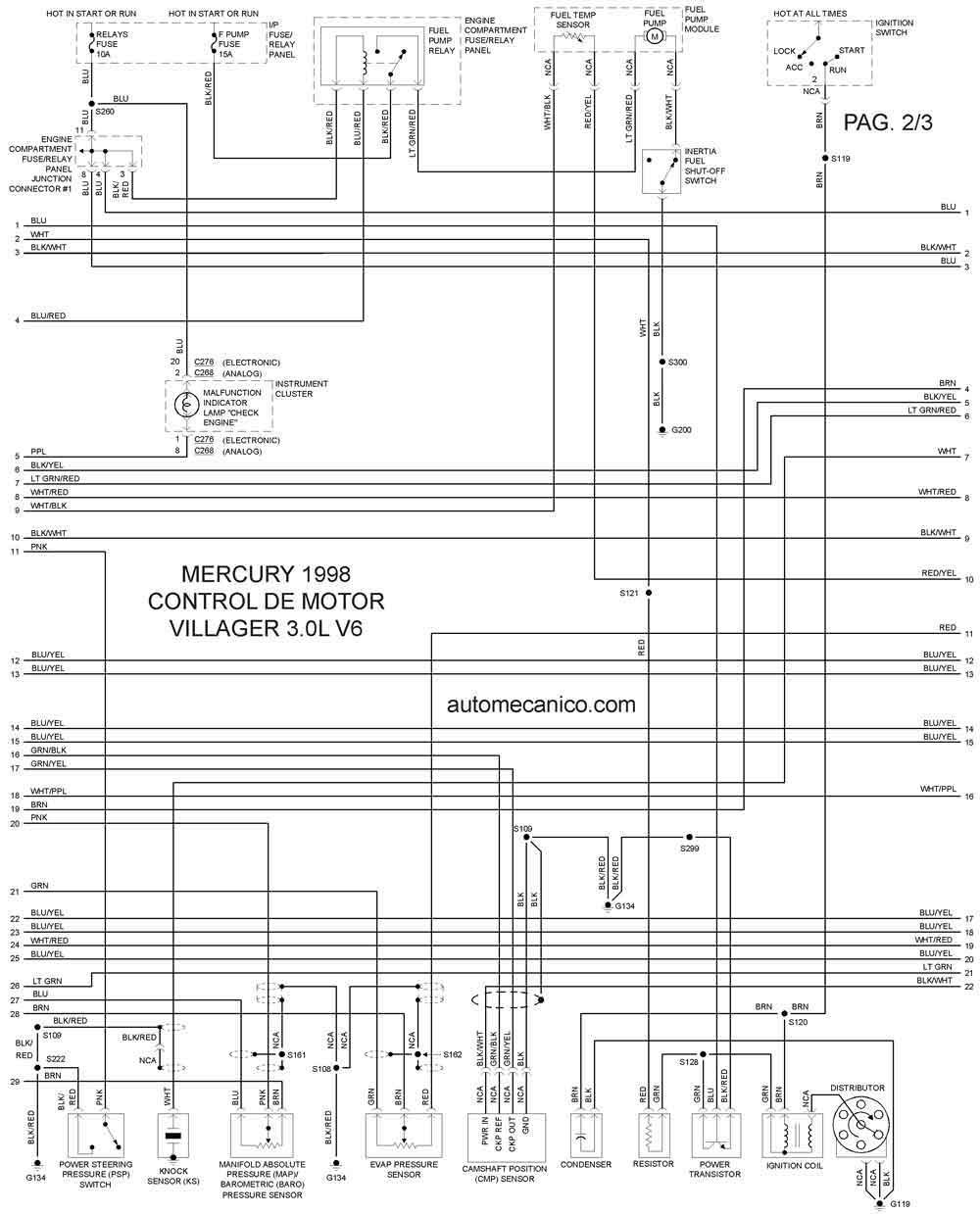

| 1998 | VILLAGER 3.0L V6 | CONTROL DEL MOTOR 2/3 |

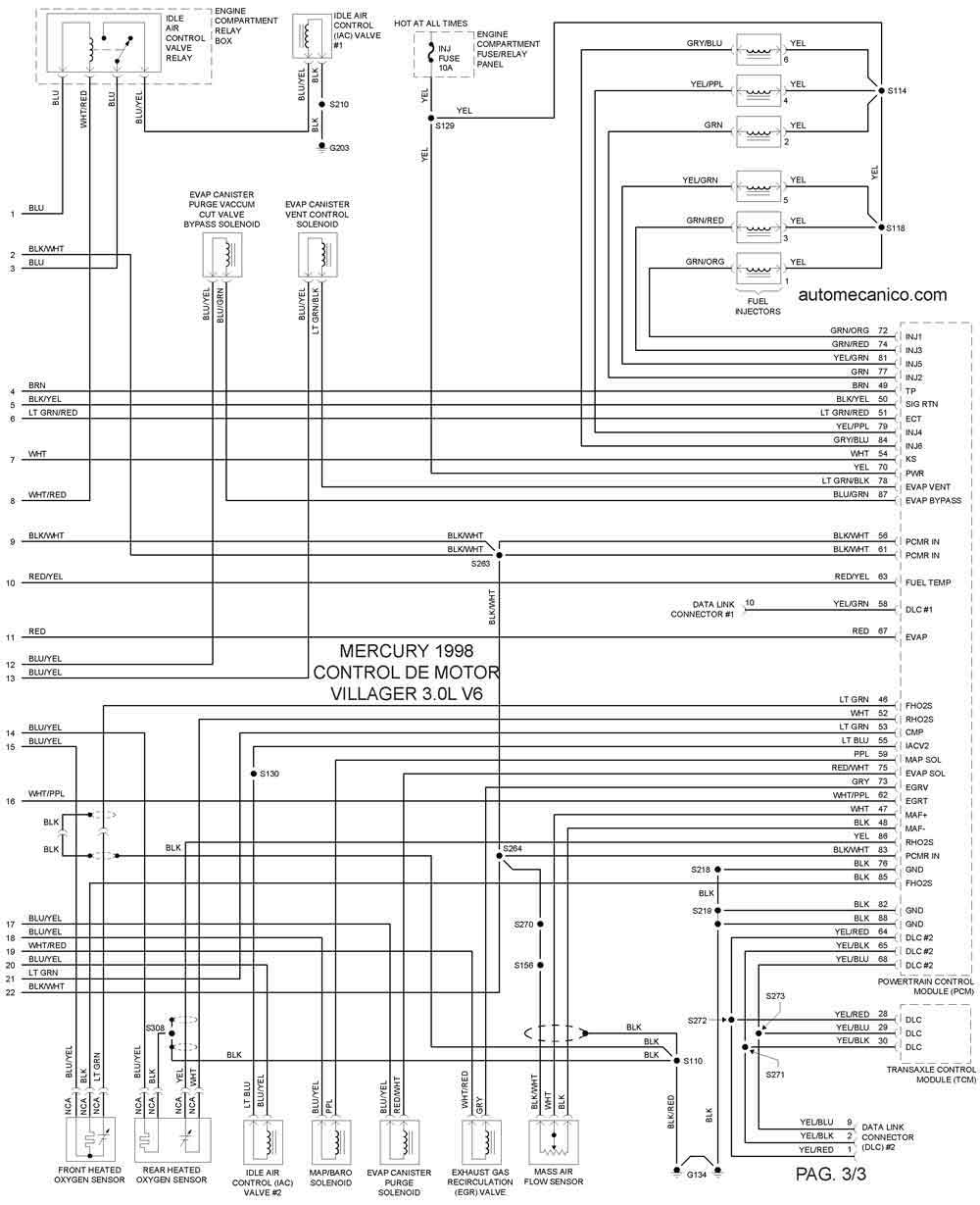

| 1998 | VILLAGER 3.0L V6 | CONTROL DEL MOTOR 3/3 |
