CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - JAGUAR 1998

DIAGRAMAS - JAGUAR: XJ8, XJR, XK8 - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / JAGUAR: XJ8, XJR, XK8 - 1998 -
Año JAGUAR XJ8 4.0L V8

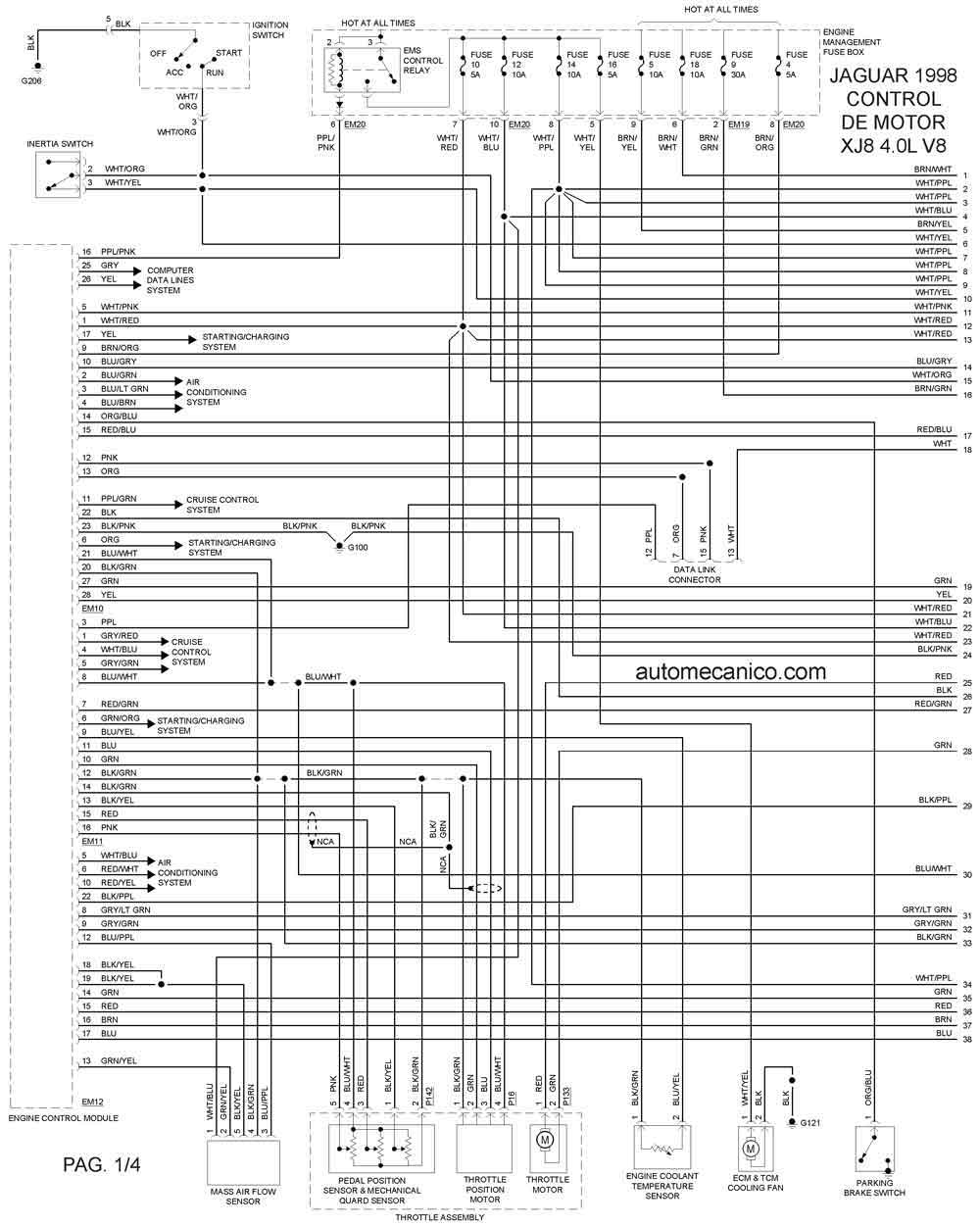

1998 XJ8 - 4.0L V8 CONTROL DEL MOTOR - 1/4
1998 XJ8 - 4.0L V8 CONTROL DEL MOTOR - 2/4

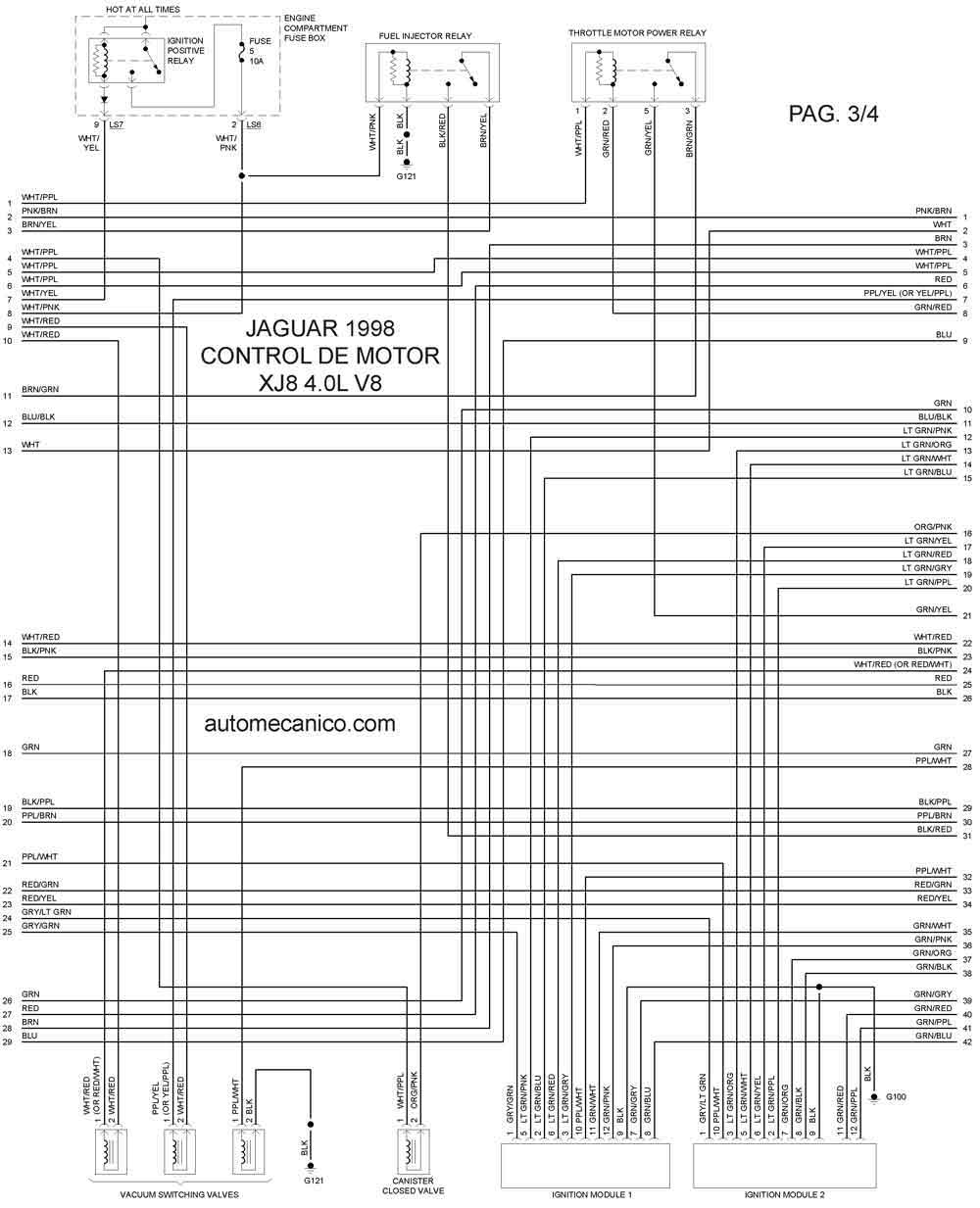

1998 XJ8 - 4.0L V8 CONTROL DEL MOTOR - 3/4
1998 XJ8 - 4.0L V8 CONTROL DEL MOTOR - 4/4
