CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - KIA 1998

DIAGRAMAS - KIA: Sephia, Sportage -  1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / KIA: Sephia, Sportage - 1998 -
Año KIA SEPHIA 1.8L L4 - 4 Cil.

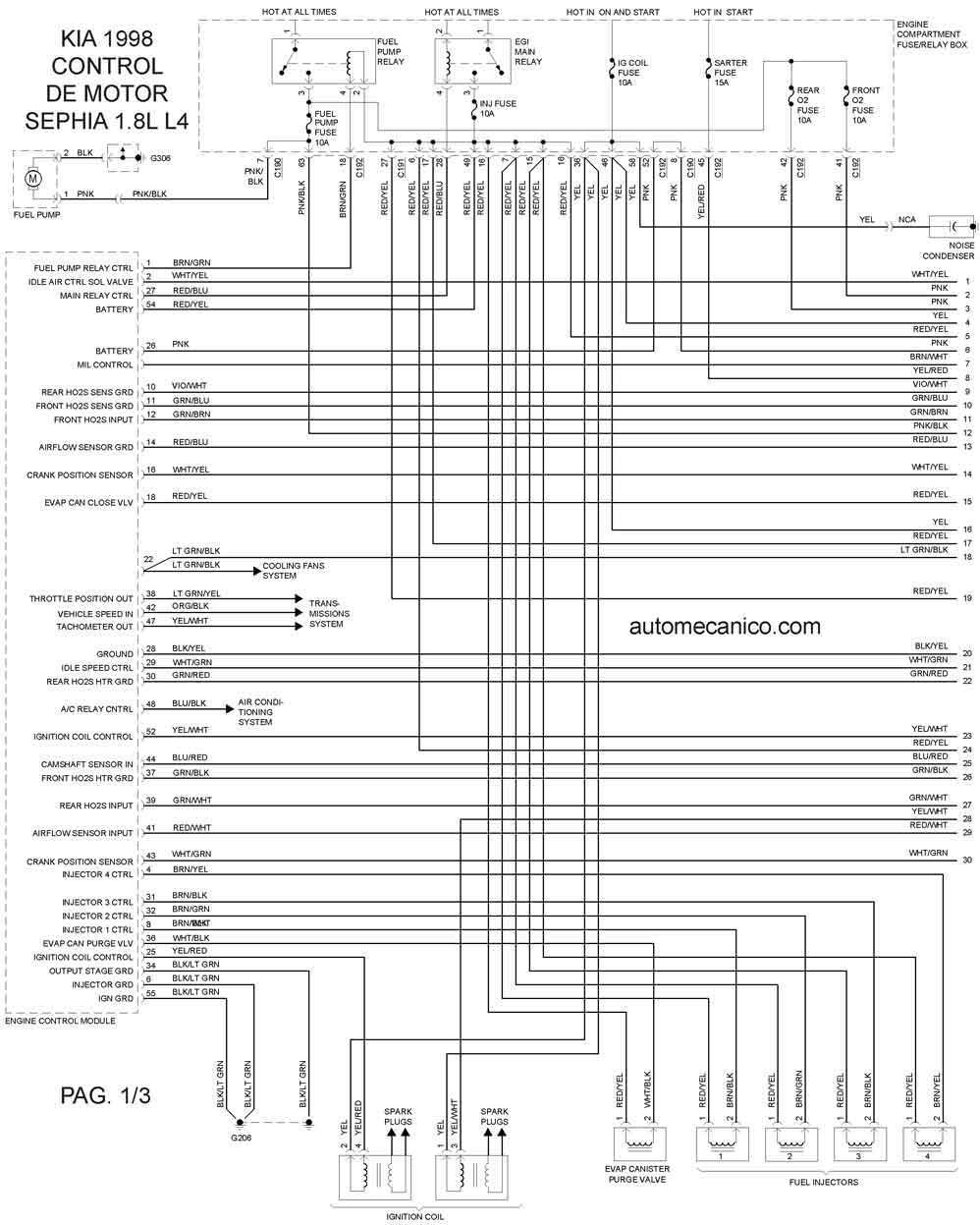

1998 SEPHIA - 1.8L 4 CIL. CONTROL DEL MOTOR 1/3

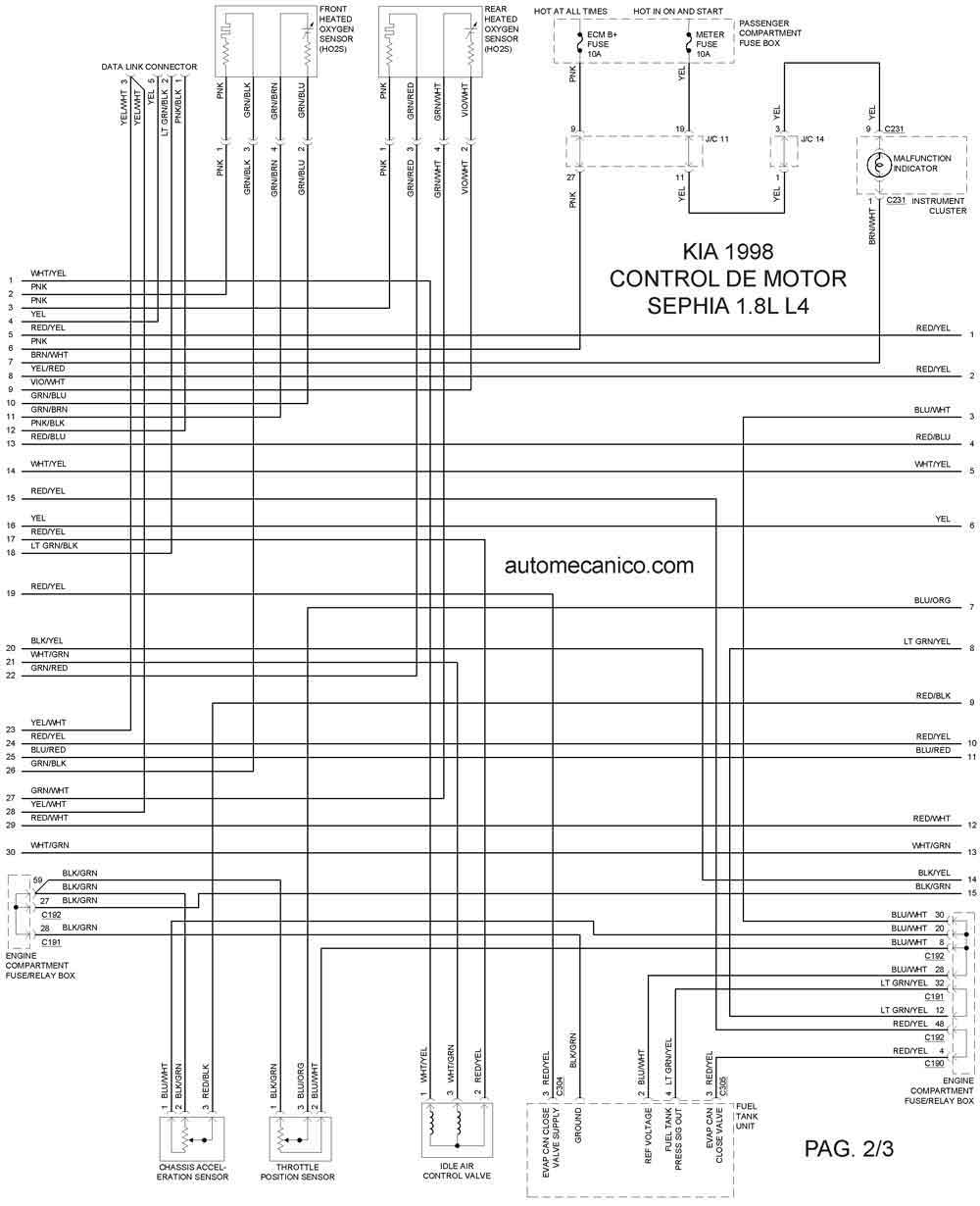

1998 SEPHIA - 1.8L 4 CIL. CONTROL DEL MOTOR 2/3

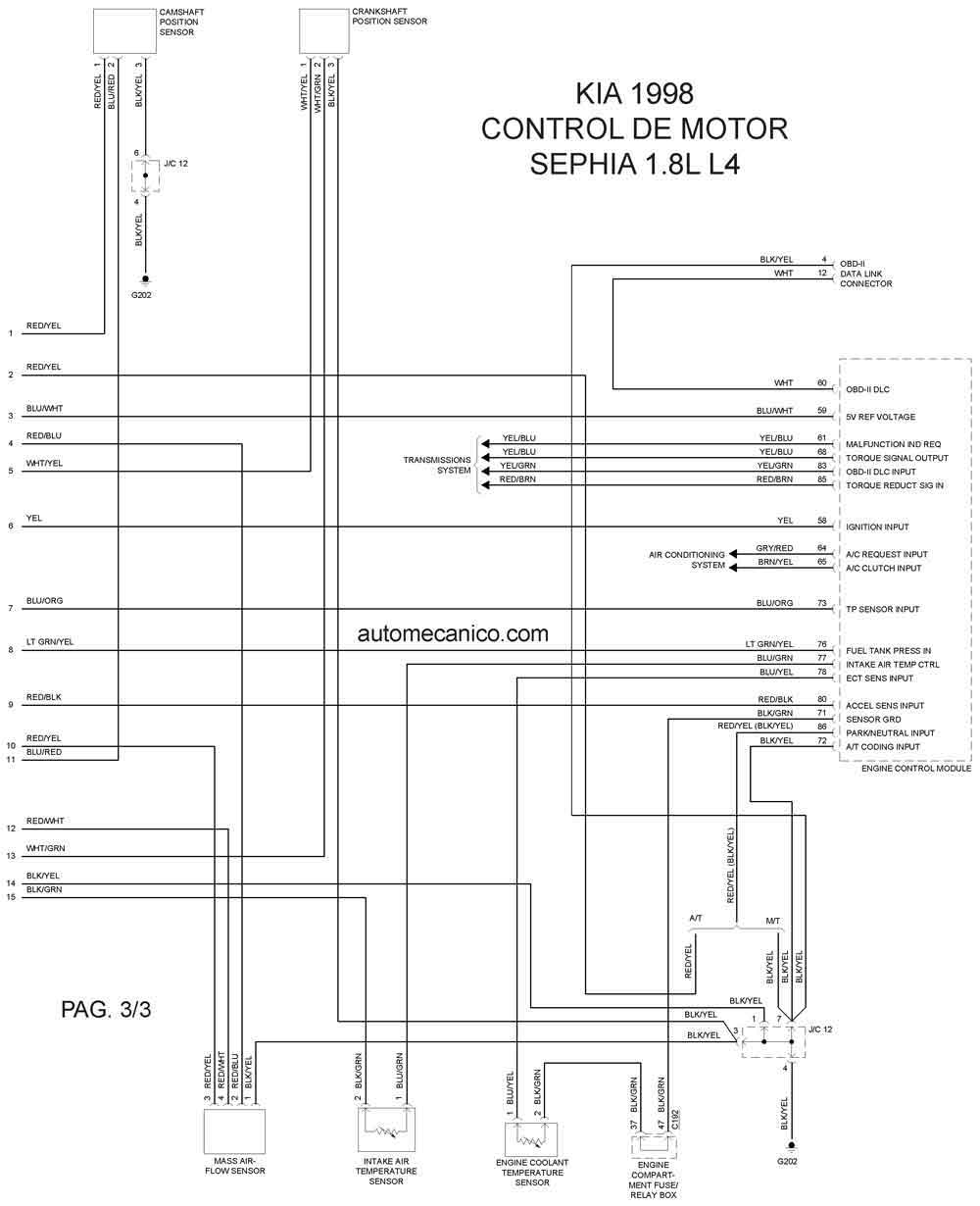

1998 SEPHIA - 1.8L 4 CIL. CONTROL DEL MOTOR 3/3
Año KIA SPORTAGE 2.0L L4 - 4 Cil

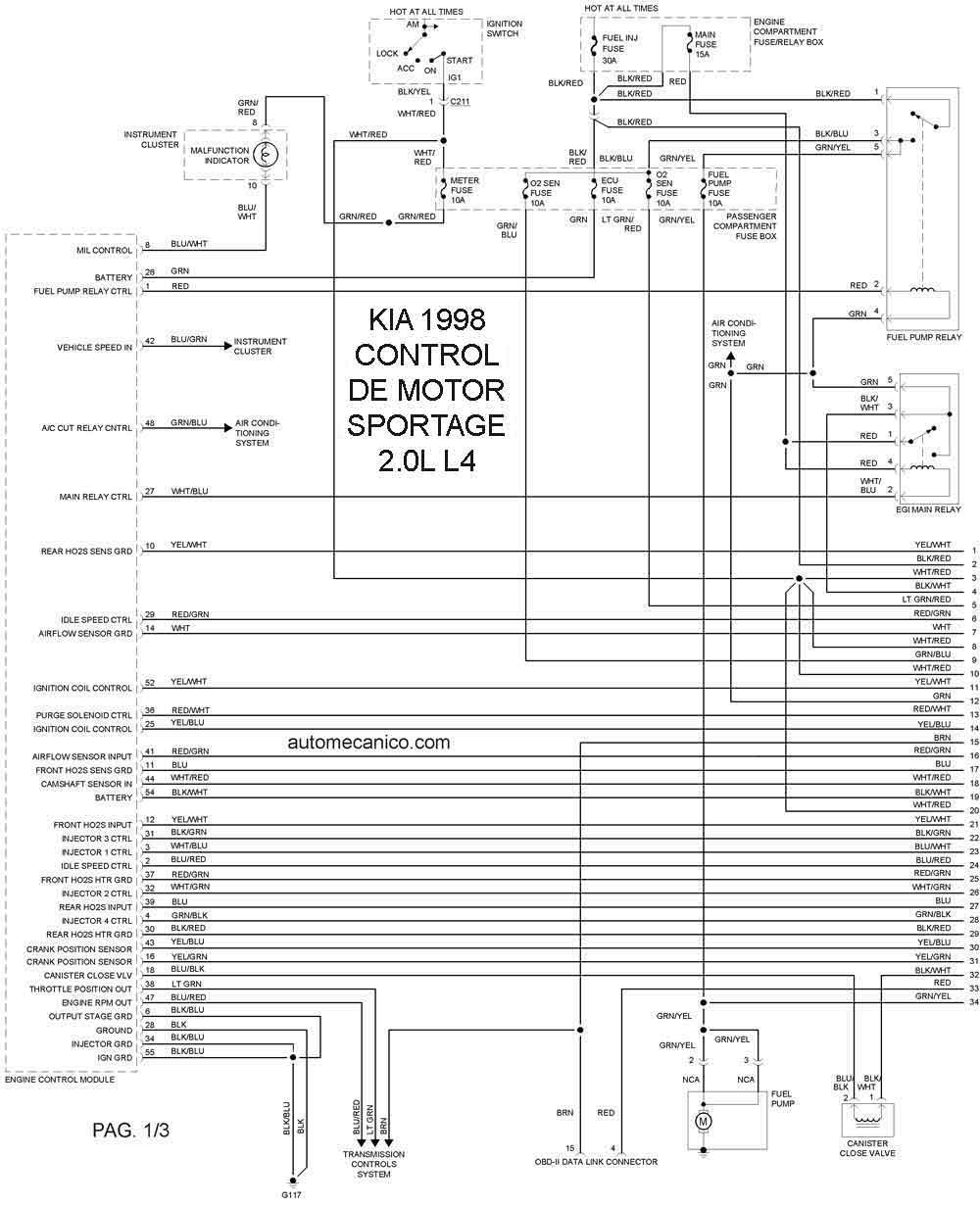

1998 SPORTAGE - 2.0L 4 CIL. CONTROL DEL MOTOR 1/3

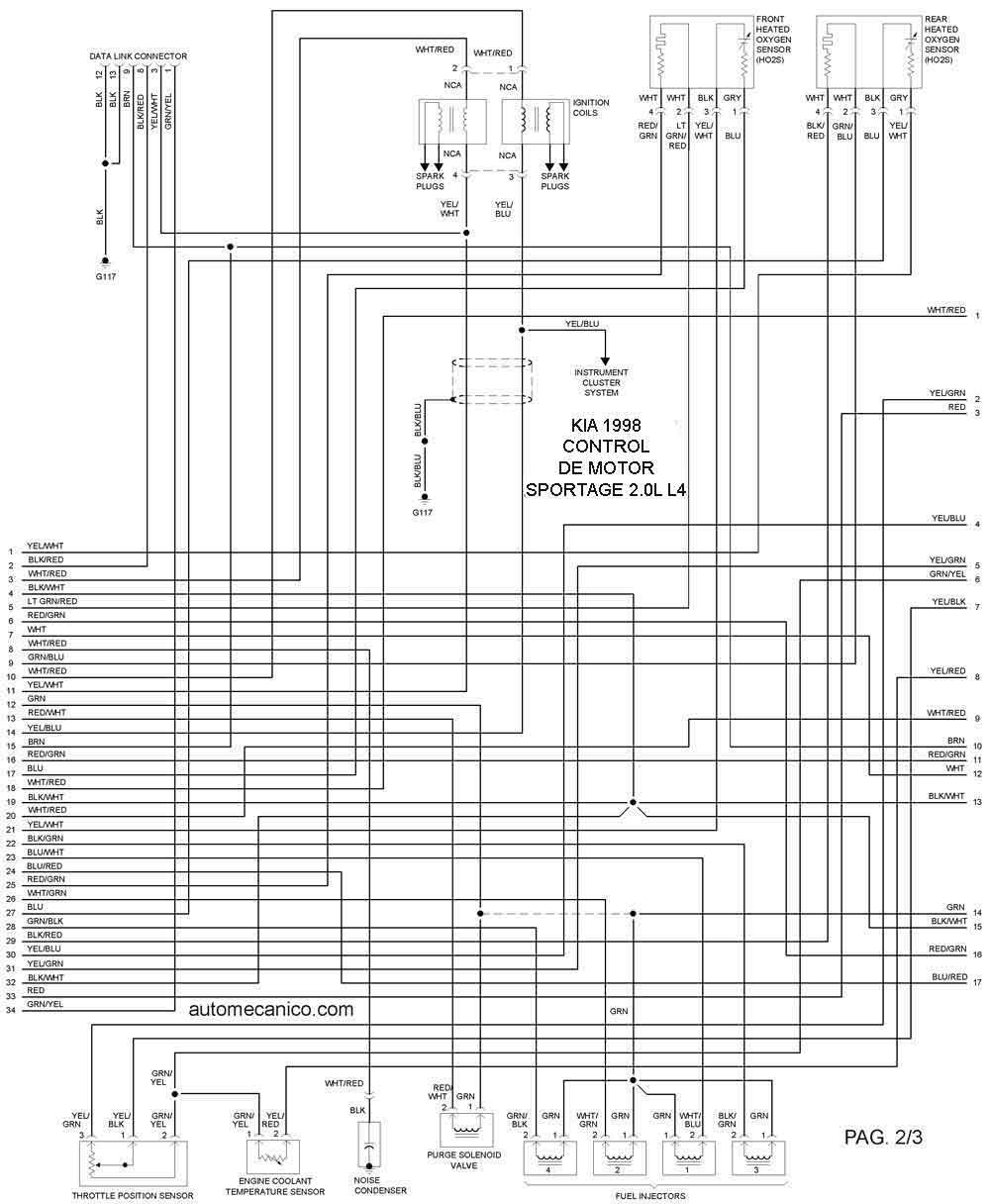

1998 SPORTAGE - 2.0L 4 CIL. CONTROL DEL MOTOR 2/3

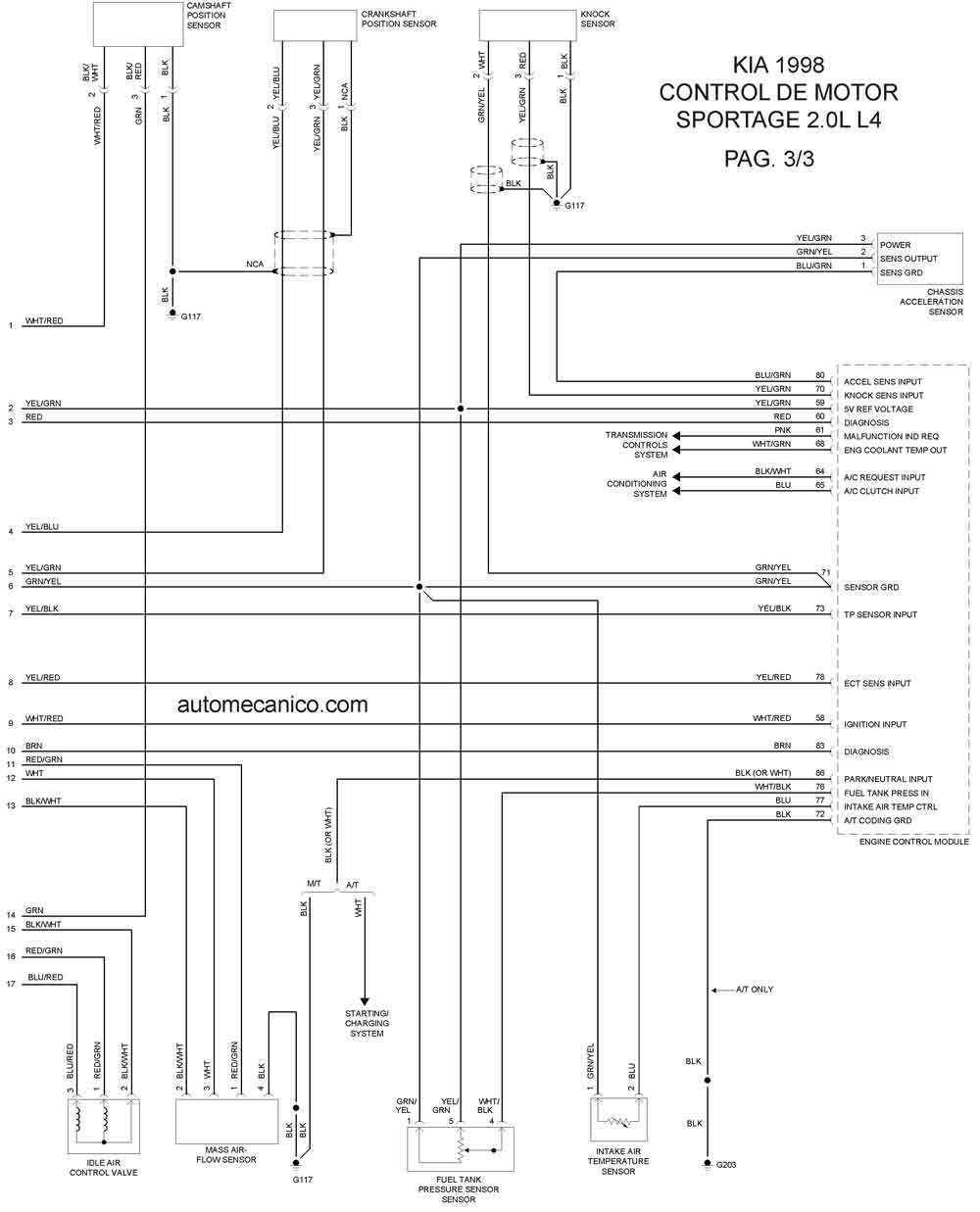

1998 SPORTAGE - 2.0L 4 CIL. CONTROL DEL MOTOR 3/3
